7
Español
AVISO IMPORTANTE DE
SEGURIDAD
PRECAUCIONES
Esta bicicleta ha sido diseñada y
construida de modo que proporcione
la máxima seguridad. Sin embargo,
deben aplicarse ciertas precauciones
al utilizar aparatos de ejercicio.
Lea el manual en su totalidad antes
de montar y utilizar la bicicleta. Este le
da indicaciones importantes sobre el
montaje, seguridad y uso de la
máquina. Asimismo, cumpla con las
siguientes precauciones de seguridad:
1 Mantenga a los niños alejados de
este aparato en todo momento. NO
los deje desatendidos en la habitación
en la que guarda la bicicleta.
2 Sólo puede utilizar el aparato una
persona cada vez.
3 Si sufre mareos, nauseas, dolor en
el pecho o cualquier otro síntoma
durante la utilización de este aparato,
PARE el ejercicio. ACUDA A UN
MÉDICO INMEDIATAMENTE.
4 Utilice el aparato sobre una
superficie sólida y a nivel. NO utilice la
bicicleta cerca del agua o al aire libre.
5 Mantenga las manos alejadas de
las partes en movimiento.
6 Utilice una indumentaria adecuada
para la realización de ejercicio. No
use prendas holgadas que podrían
engancharse en la bicicleta. Utilice
siempre calzado para correr o para
aerobic cuando utilice la máquina.
Átese los cordones correctamente.
7 Utilice este aparato sólo para los
fines descritos en este manual. NO
use accesorios no recomendados por
el fabricante.
8 No coloque objetos cortantes
alrededor de la máquina.
9 Las personas discapacitadas no
deberán utilizar la máquina sin la
asistencia de una persona cualificada
o un médico.
10 Antes de utilizar este aparato,
realice un calentamiento con
ejercicios de estiramiento.
11 No utilice la bicicleta si no funciona
correctamente.
Precaución: Antes de comenzar a
utilizar la bicicleta, consulte a su
médico. Esta advertencia es
especialmente importante para
personas de edades superiores a
35 años o con problemas de salud.
Guarde estas instrucciones.
INDICACIONES GENERALES
1 Este aparato ha sido probado y
cumple con la norma EN957 bajo la
clase H.B. adecuado para uso semi
profesional. Peso máximo del usuario
120kg. El frenado es independiente de
la velocidad.
2 Los padres y otras personas
responsables de los niños deben de
tener en cuenta la naturaleza curiosa de
estos, que puede llevarles a situaciones
y conductas que pueden resultar
peligrosas. Esta unidad no ha de
utilizarse en ningún caso como juguete.
3 Es responsabilidad del propietario
asegurarse que todos los usuarios de
la máquina estén adecuados e
informados sobre todas las
precauciones necesarias.

8
1. INSTRUCCIONES DE
MONTAJE
Se recomienda la ayuda de una
segunda persona para el montaje.
Saque la unidad de la caja y
compruebe que tiene todas las piezas:
(40) Cuerpo central; (12) tubo
manillar; (20) tubo caballete con
ruedas; (30) tubo caballete con tacos
regulables de altura; (2) monitor con
manillar (4); (25) y (31)
embellecedores; (33) sillín; (43L)
pedal izquierdo; (43R) pedal derecho;
(41) mando regulador altura del sillín;
(106) transformador de corriente.
Bolsa de tornillos que contiene: (104)
tornillo rosca plástico ST4.0x14; (105)
Arandela plana de m4x16; (e) llave
dos bocas hexagonal; (f) llave
combinada de tubo destornillador; (h)
Llave de Allen de 6 mm.
2. COLOCACIÓN DE LOS
TUBOS CABALLETE
Apoye el cuerpo central en un taco del
embalaje, como muestra la figura 2,
(esta posición le facilitará el
montaje).Coja el tubo caballete con
ruedas delantero (20).
Suelte los tornillos (12) con las
arandelas y las tuercas y teniendo en
cuenta de posicionar los dos puntos
rojos (X), alineados, como muestra la
figura 2, introduzca los tornillos (12)
con las arandelas planas y las
tuercas, apriete fuertemente.
A continuación coja el embellecedor
de caballete (25) y apóyelo sobre el
tubo caballete con ruedas (20) que
acaba de montar y sujételo por la
parte inferior con los tornillos de rosca
plástico (104) y las arandelas planas
(105).
Seguido apoye el cuerpo central en un
taco del embalaje, (esta posición le
facilitará el montaje). Coja el tubo
caballete con tacos regulables trasero
(30), y posiciónelo en el caballete
trasero de la máquina, e introduzca
los tornillos (12) con las arandelas
planas y las tuercas, que ha soltado
anteriormente y apriete fuertemente.
A continuación coja el embellecedor
de caballete (25) y apóyelo sobre el
tubo caballete con ruedas (20) que
acaba de montar y sujételo por la
parte inferior con los tornillos de rosca
plástico (104) y las arandelas planas
(105). Figura 3.
3. MONTAJE DE LOS PEDALES
Siga atentamente las instrucciones
de montaje de los pedales, una
colocación incorrecta podría dañar
la rosca del pedal o de la biela.
Las posiciones derecha e izquierda,
habrán de tomarse montado el
usuario en el sillín, en posición de
hacer ejercicio. El pedal derecho
marcado con la letra (43R) se en-
roscará en sentido de giro de las
agujas del reloj, en la biela derecha
(44R) marcada con la letra (43R).
Apriete fuertemente, figura 4.
El pedal izquierdo, marcado con la
letra (43L), se enroscará en el sentido
contrario a las agujas del reloj, en la
biela izquierda, marcada con la letra
(43L). Apriete fuertemente figura 4.

9
4. MONTAJE TUBO REMO
Conexione los dos terminales (42 y
15) figura 5 que salen del tubo
manillar (12) y del cuerpo central (40).
Introduzca el tubo manillar (12) por el
tubo saliente del cuerpo central (40),
teniendo cuidado de no pillar los cables.
Coloque los tornillos (13) con arandelas
planas como muestra la figura 5, alinee
el tubo manillar y apriete levemente.
5. COLOCACIÓN DEL
PORTABOTELLÍN
Coja el porta botellín (18), introdúzcalo
por la parte superior del tubo manillar
(12) Fig 6.
Seguido suelte los tornillos (17) situados
en el tubo manillar (12), posicione el
porta botellín y atornille con los tornillos
(17) soltados anteriormente.

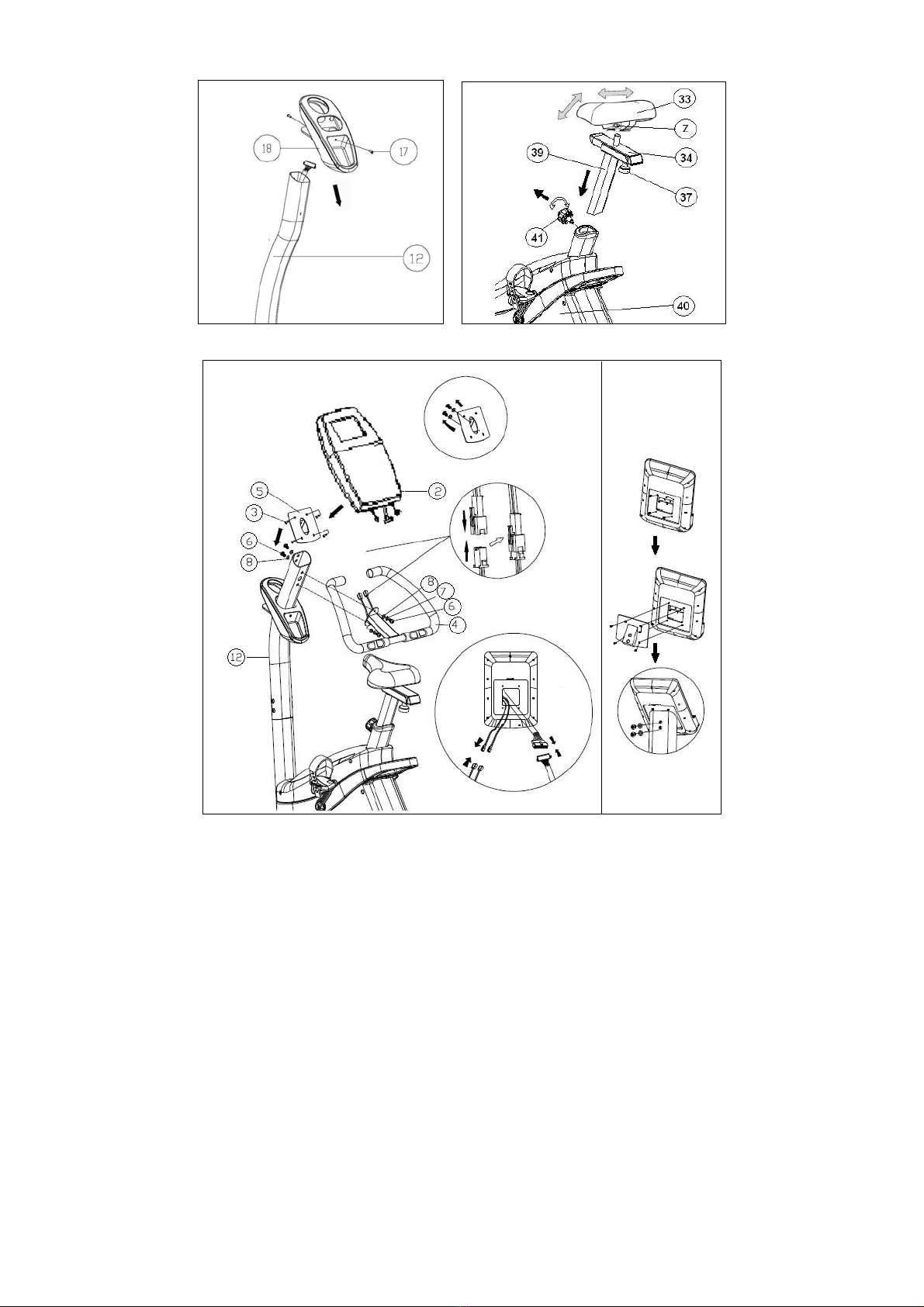

6. MONTAJE DEL SILLÍN
Para levantar o bajar el tubo de tija
(39), figura 7, afloje primero un poco
el pomo (41) girándolo en sentido
contrario a las agujas del reloj, tire del
pomo hacia atrás y sin soltarlo suba o
baje el tubo tija.
A continuación coja el tubo horizontal
del sillín (18) y monte el sillín (33),
figura 9, apriete las tuercas (Z).
REGULACIÓN VERTICAL.
Para levantar o bajar la tija del sillín,
afloje primero un poco el pomo de la
tija de sillín (41) girándolo en el
sentido contrario a las agujas del reloj.
Tire del pomo y sin soltarlo, mueva la
tija del sillín figura 7. Cuando este a la
altura adecuada, suelte el pomo y el
tubo quedará bloqueado en el
agujero. Apriételo después girando el
pomo (41) en el sentido de las agujas
del reloj.
REGULACIÓN HORIZONTAL.
Para regular el sillín en su posición
horizontal, afloje el pomo del tubo
horizontal del sillín (37), mueva el
sillín con el tubo a su posición
adecuada y apriete fuertemente el
pomo, figura 7.
INCLINACIÓN DEL SILLÍN.
El sillín se puede inclinar hacia
delante o hacia atrás. Afloje la tuerca
(Z) mostrada en la figura 7, colocada
debajo del sillín, mueva el sillín a la
inclinación que desee y a continuación
apriete la tuerca fuertemente.
No ajuste la inclinación del sillín
cuando esté sentado en él.
7 COLOCACION DEL
MANILLAR.-
Sitúe el manillar (4) junto a los
agujeros inferiores del tubo remo (12),
pasando los cables del hand-grip por
el interior del soporte en dirección de
la flecha como le muestra la Fig.8 y
sacándolos por el agujero superior del
remo.
A continuación coja el tornillo (6) la
arandela de muelle (7) y la arandela
plana (8) soltados anteriormente y
atorníllelo por la parte inferior del
manillar (4).
8. COLOCACIÓN DEL MONITOR
Suelte los tornillos (3) Fig. 8 de la
parte trasera del monitor.
Seguido coloque el monitor en dirección
de la flecha sobre la chapa (5) Fig.8,
introduciendo los cables en el interior
del tubo remo y teniendo cuidado de no
pillar los cables. Coloque los tornillos (3)
soltados anteriormente.

10
Conexione los dos terminales que
salen del tubo manillar (4) y del monitor
(2), figura 8.
Introduzca el monitor (2) en el tubo
manillar (12), como indica la figura 8
teniendo cuidado de no pillar los
cables. Coloque los tornillos (6) con
las arandelas planas, y comprobando
que esta bien alineado el manillar y
apriete fuertemente, todos los tornillos
del tubo manillar, también los tornillos
de la parte inferior que en el punto 4
se han dejado apretados levemente.
NIVELACIÓN.
Una vez colocada la unidad en su
lugar definitivo, compruebe que el
asentamiento en el suelo y su
nivelación sean correctos.

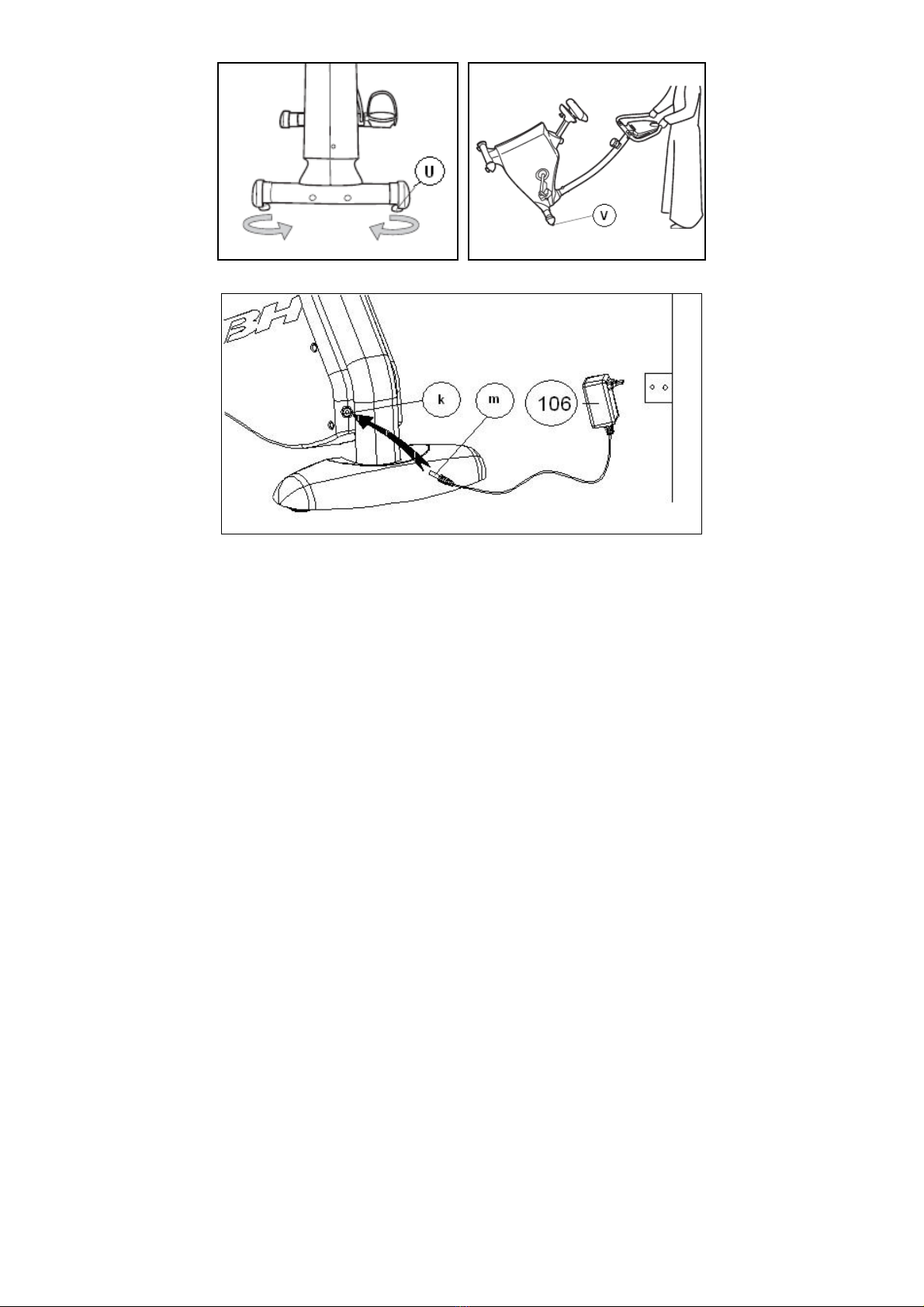

Esto lo conseguirá roscando más o
menos el pie regulable (U), figura 9.
MOVIMIENTO Y ALMACENAJE
La unidad esta equipada con ruedas
(V) lo que la hace más sencillo su
movimiento. Las dos ruedas que se
encuentran en la parte delantera de
su unidad, le facilitaran la maniobra de
colocar su unidad en el
emplazamiento escogido, como
muestra la figura 10. Guárdela en un
lugar seco con las menores
variaciones de temperatura posible.
CONEXIÓN A LA RED
Introduzca la clavija de enganche (m)
del transformador (106) en el punto de
conexión (k), del cuerpo central (40),
(parte trasera inferior) y conecte el
transformador de corriente a la red de
220 V, figura 11.
Para cualquier consulta, no dude en
ponerse en contacto con el
(S.A.T).Servicio de Asistencia
Técnica, llamando al teléfono de
atención al cliente (ver página final del
presente manual).
BH SE RESERVA EL DERECHO A
MODIFICAR LAS ESPECIFICACIONES
DE SUS PRODUCTOS SIN PREVIO
AVISO

11
English
IMPORTANT SAFETY ADVICE
PRECAUTIONS
This bicycle has been designed and
constructed to provide maximum
safety. Nevertheless, certain
precautions should be taken when
using exercise equipment.
Read the whole manual before
assembling and using the bicycle. It
provides you with important
information about assembly, safety
and use of the machine.
The following safety precautions
should also be observed:
1 Keep children away from this
equipment at all times. DO NOT leave
them unsupervised in the room where
this bicycle is kept.
2 It can only be used by one person at
a time.
3 If you experience dizziness, nausea,
chest pains or any other symptom
while using this appliance STOP the
exercise. SEEK MEDICAL
ATTENTION IMMEDIATELY
4 Use the appliance on a level, solid
surface. DO NOT use the bicycle
outdoors or close to water.
5 Keep your hands well away from
any of the moving parts.
6 Wear clothing suitable for doing
exercise. Do not use baggy clothing
that might get caught up in the bicycle.
Always wear running shoes or trainers
when using the machine. Make sure
all laces/cords are tied correctly
7 This appliance must only be used
for the purposes described in this
manual. DO NOT use accessories that
are not recommended by the
manufacturer.
8 Do not place sharp objects near the
machine.
9 Disabled people should not use the
machine without the assistance of a
qualified person or a doctor.
10 Do warm up stretching exercises
before using the equipment.
11 Do not use the bicycle if it is not
working correctly.
Caution: Consult your doctor
before beginning to use the bicycle.
This advice is especially important
for those over 35 or suffering from
health problems.
Keep these instructions safe for
future use.
GENERAL INSTRUCTIONS
1 This appliance has been tested and
it complies with standard EN957 under
class H.B., suitable for semi-
professional use User maximum
weight 120kg. Braking is independent
of speed.
2 Parents and/or those responsible for
children should always take their
curious nature into account and how
this can often lead to hazardous
situations and behaviour resulting in
accidents. Under no circumstances
should this appliance be used as a
toy.
3 The owner is responsible for
ensuring that anyone who uses the
machine is duly informed about the
necessary precautions.

12
1. ASSEMBLY INSTRUCTIONS
The assistance of a second person
is advisable for the assembly work.
Take the unit out of its box and make
sure that all of the pieces are there:
(40) Main body; (12) handlebar stem;
(20) Stabiliser bar with wheels; (30)
Stabiliser bar with adjustable blocks;
(2) Monitor with handlebar (4); (25)
and (31) Saddle post covers; (33)
Saddle; (43L) Left pedal; (43R) Right
pedal; (41) Saddle height adjustment
knob; (106) Mains transformer; Bag of
screws containing: (104) Self tapping
screw ST4.0x14; (105) Flatwashers
M4x16; (e) Double ended spanner; (f)
Box spanner with screwdriver; Allen
key 6 mm.
2. FITTING THE STABILISER
BARS
Rest the main body on a wad of
packaging, as shown in figure 2 (this
will help with the assembly work).
Take hold of the front stabiliser bar
fitted with wheels (20).
Remove the bolts (12) and their nuts
and washers. Now line up the two red
dots, as shown in figure 2, and refit
the bolts (12), nuts and washers.
Tighten securely.
Next, take the finish trim piece for
stabiliser (25) and rest it on the
stabiliser bar with wheels (20) that you
have just assembled. Attach the trim
to the bottom using the plastic
threaded screws (104) and flat
washers (105).
Next, rest the main body on a wad of
packaging material (this makes
assembly easier). Take the rear
stabiliser with adjustable feet (30) and
position it on the machine’s rear stand,
insert the bolts (12) with the flat
washers and nuts, tighten securely.
Then take the finish trim piece for
stabiliser (25) and rest it on the
stabiliser bar with wheels (20) that you
have just assembled. Attach the trim
to the bottom using the plastic
threaded screws (104) and flat
washers (105), figure 3.
3. ATTACHING THE PEDALS
The assembly instructions for the
pedals must be followed to the letter,
fitting these incorrectly could damage
the screw thread on the pedal or the
crank. Right and left refer to the
position that the user adopts when
sitting on the saddle to do the
exercises.
The right-hand pedal, marked with the
letter (43R), screws onto the right-
hand crank (44R), also marked with
an (43R), in a clockwise direction.
Tighten securely, figure 4.
The left-hand pedal, marked with the
letter (43L), screws onto the left-hand
crank, also marked with an (43L), in
an anti-clockwise direction. Tighten
securely figure 4.
4. FITTING THE HANDLEBAR
STEM
Connect the two terminals (15 and 42)
figure 5, coming out of the handlebar
stem (12) and the main body (40).
Insert the handlebar stem (12) onto
the boss on the main body (40) taking
care not to pinch the cables.
Fit the bolts (40) and flat washers, as
shown in figure 5, align the handlebar
stem and hand tighten.

13
5. FITTING THE BOTTLE
HOLDER
Take the bottle holder (18), insert it in
through the top of the handlebar (12),
Fig. 6.
Next, release the screws (17) on the
handlebar (12), position the bottle
holder and secure it by using the
screws (17) removed previously.
6. INSTRUCTIONS FOR
FITTING THE SADDLE
In order to raise or lower the saddle
post (39), figure 7, first loosen off the
control knob (41) on the saddle post a
little by turning it in an anticlockwise
direction.
Pull the control knob back and without
releasing it, move the saddle post up
or down. Next, take the horizontal tube
for the saddle (18) and attach the
saddle (33) to it, figure 7, tighten the
nuts (Z).
VERTICAL ADJUSTMENT.
In order to raise or lower the saddle
post, first loosen off the control knob
(41) on the saddle post a little by
turning it in an anticlockwise direction,
pull the control knob back and without
releasing it, move the saddle post up
or down, figure 7. When it is at the
right height release the knob and it will
lock into a hole on the saddle post.
Tighten it up by turning the control
knob (41) in a clockwise direction.
HORIZONTAL ADJUSTMENT.
To adjust the saddle’s horizontal
position, loosen the control knob (37)
on the saddle’s horizontal bar and
move the saddle, along with the bar,
into the desired position, then tighten
the control knob securely, figure 7.
TILTING THE SADDLE.
The saddle can be tilted backward or
forward. Loosen off nut (Z) shown in
figure 7, located under the saddle, tilt
the saddle into the desired position
and then retighten the nut securely.
Do not adjust the tilt of the saddle
while you are still sitting on it.
7 FITTING THE HANDLEBAR.-
Line the handlebar (4) up with the
lower holes on the main post (12),
passing the hand-grip cables through
the inside of the holder in the direction
indicated by the arrow, as shown in
Fig.8, and pulling them out through the
upper hole of the post. Next, take
screw (6) and flat washer (7) (8),
loosened previously and screw them
onto the bottom of the handlebar (4).
8. FITTING THE MONITOR
Release screws (3), Fig.8, at the back
of the monitor.
Next, slide the front of the monitor
onto the plate (5) in the direction of the
arrow, Fig.8, push the cables down
into the main post making sure not the
pinch any of the cables.
Replace the screws (3) removed
previously.
Bring the monitor (2) to the handlebar
stem (12) figure 8, connect the two
terminals coming out of the handlebar
stem (12) and the monitor (2), figure 8.
Insert the monitor (2) onto the
handlebar stem (12), as shown in
figure 8, making sure not to pinch any
of the cables. Fit the bolts (6) along
with the flat washers, making sure that
the handlebar is aligned correctly,
securely tighten all of the bolts on the
handlebar stem including the bolts at
the base which were left hand tight in
point 4.

14
LEVELLING
Once the unit has been placed into its
final position, make sure that it sits flat
on the floor and that it is level. This is
achieved by screwing the adjustable
foot (U) up or down, figure 9.
MOVEMENT & STORAGE.
The unit is equipped with wheels (V)
to make it easier to move about. The
two wheels at the front of the unit
make it easier to place the unit in any
chosen position, as shown in the
figure 10. Store it in a dry place,
preferably not subject to changes in
temperature.
MAINS CONNECTION
Insert the jack (m) on the transformer
(106) into the connection hole (k) on
the main body (40) (bottom, rear of the
machine) and then plug the
transformer into a 220 V mains supply,
Figure 11.
Do not hesitate to get touch with the
Technical Assistance Service if you
have any queries by phoning customer
services (see last page in manual)
BH RESERVES THE RIGHT TO
MODIFY THE SPECIFICATIONS OF
ITS PRODUCTS WITHOUT PRIOR
NOTICE

15
Français
IMPORTANTES CONSIGNES
DE SÉCURITÉ
PRÉCAUTIONS
Cette bicyclette a été conçue et
fabriquée de façon à ce qu’elle puisse
offrir une sécurité maximale.
Néanmoins, l’utilisateur est tenu de
prendre certaines précautions au cours
de ses entraînements. Avant de monter
et d’utiliser ce vélo, veuillez lire
attentivement cette notice. Elle contient
d’importantes informations sur le
montage, la sécurité et l’utilisation de la
machine. Respecter les normes de
sécurité indiquées ci-après:
1 Les enfants doivent être tenus à
l’écart de cette machine. NE PAS
laisser les enfants sans surveillan- ce
dans la pièce où se trouve la bicyclette.
2 Cet appareil ne peut être utilisé que
par une personne à la fois.
3 En cas de malaises, nausées,
douleur dans la poitrine ou tout autre
symptôme durant l’utilisation de cet
appareil, ARRÊTEZ l’exercice et
CONSULTEZ UN MÉDECIN.
4 Cet appareil doit être utilisé sur une
surface solide et bien nivelée. NE PAS
utiliser le vélo à proximité de l’eau ni
en plein air.
5 Tenir les mains à l’écart des
éléments mobiles de la bicyclette.
6 Portez les vêtements appropriés
pour réaliser vos exercices. Ne pas
porter de vêtements amples qui
risqueraient d’être happés par les
pièces mobiles du vélo. Pour utiliser la
machine, chaussez des chaussures
de sport appropriées pour ce faire.
Nouez bien vos lacets de chaussures.
7 Cet appareil ne doit être utilisé
qu’aux fins indiquées dans cette
notice. NE pas utiliser d’accessoires
autres que ceux recommandés par le
fabricant.
8 Ne pas poser d’objets coupants aux
abords de la machine.
9 Les personnes handicapées ne
pourront utiliser la machine que si
elles sont accompagnées par une
personne qualifiée pour ce faire ou par
un médecin.
10 Avant d’utiliser cet appareil,
l’utilisateur doit faire des
échauffements par l’intermédiaire
d’exercices d’étirement.
11 Ne pas utiliser le vélo s’il
fonctionne incorrectement.
Précaution: Consultez votre médecin
avant d’entreprendre des exercices
sur cette machine. Cette remarque
s’adresse plus particulièrement aux
personnes âgées de + de 35 ans et
aux personnes qui ont des
problèmes de santé.
Conservez cette notice.
CONSIGNES GÉNÉRALES
1 Cet appareil a fait l’objet de tests et
répond à la norme EN957, classe H.B.
et convient à l’usage semi-
professionnel. Poids maximum de
l’utilisateur: 120 kg.
2 Les parents ou personnes à qui des
enfants ont été confi és doivent tenir
compte de leur soif de curiosité qui
peut les conduire à avoir des
conduites risquant de se traduire par
des situations dangereuses. Cet
appareil n’est pas un jouet.

16
3 Il incombe au propriétaire de vérifi er
si tous les utilisateurs de la machine
sont habilités pour le faire et de leur
fournir les informations requises à
propos des précautions à prendre.
1. MONTAGE
Pour le montage il est conseillé de
se faire aider par une autre
personne.
Sortez l’unité de la boîte d’emballage et
vérifiez qu’il ne manque aucune pièce:
(40) Corps central, (12) tube guidon,
(20) tube support avec roulettes, (30)
tube support avec taquets réglables
pour la hauteur, (2) moniteur avec
guidon (4); (25) et (31) embellisseurs
tige, (33) selle (43L) pédale gauche,
(43R) pédale droite, (41) bouton de
réglage de la hauteur de la selle (106),
transformateur de courant; Pochette
vis contenant: (104) vis à fi letage
plastique ST4.0x14; (105) Rondelles
plates de M4x16; (e) clé double
hexagonale, (f) clé combinée tube
tournevis; (h) Clé Allen 6 mm.
2. MONTAGE DES TUBES
SUPPORT
Appuyer le corps central sur un taquet
de l’emballage, comme indiqué dans
la figure 2, (cette position simplifiera le
montage). Prendre le tube support
avant avec roulettes (20).
Dévisser les vis (12) et les rondelles
ainsi que les écrous en veillant à bien
aligner les deux points rouges (X),
comme indiqué dans la figure 2,
introduire les vis (12) avec les
rondelles plates ainsi que les écrous,
visser solidement.
Ensuite, prendre le cache du support
(25) et l’appuyer sur le tube support
avec roulettes (20) qui vient d’être
monté et le fixer par la partie inférieure
avec les vis à filet en plastique (104)
et les rondelles plates (105).
Appuyer le corps central sur un taquet
de l’emballage (cette position
simplifiera le montage). Prendre le
tube support arrière avec taquets
réglables (30) et placez-le sur le
support arrière de la machine, ensuite
introduire les vis (12) avec les
rondelles plates ainsi que les écrous
dévissés précédemment et visser
solidement.
Prendre le cache du support (25) et
l’appuyer sur le tube support avec
roulettes (20) qui vient d’être monté et
le fixer par la partie inférieure avec les
vis à filet en plastique (104) et les
rondelles plates (105). Figure 3.
3. MONTAGE DES PÉDALES
Suivre attentivement les
instructions de montage des
pédales, car un mauvais montage
peut endommager le filetage de la
pédale ou de la bielle.
Pour prendre la position droite et la
position gau- che, l’utilisateur doit être
assis sur la selle et en position de
réalisation de l’exercice.
La pédale droite signalée par la lettre
(43R) devra être vissée dans le sens
de rotation des aiguilles d’une montre,
sur la bielle droite (44R) signalée par la
lettre (43R). Vissez très fort, figure 4.
La pédale gauche, signalée par la lettre
(43L) devra être vissée dans le sens
contraire à celui des aiguilles d’une
montre, sur la bielle gauche signalée
par la lettre (43L). Vissez très foro
figure 4.

17
4. MONTAGE DU TUBE DU
GUIDON
Connectez les deux bornes (15 et 42)
figure 5 qui dépassent du tube guidon
(12) et du corps central (40)
Introduisez le tube guidon (12) dans le
tube qui dépasse du corps central (40)
en veillant à ne pas pincer les câbles.
Placez les vis (40) et les rondelles
comme indiqué dans la figure 5, alignez
le tube guidon et vissez légèrement.
5. MISE EN PLACE DU
PORTE-BOUTEILLE
Prendre le porte-bouteille (18) et
l’introduire par la partie supérieure du
tube guidon (12) Fig 6.
Ensuite dévisser les vis (17) placées
sur le tube guidon (12), placer le
porte-bouteille et fixez-le avec les vis
(17) dévissées précédemment.
6. MONTAGE DE LA SELLE
Pour lever ou pour baisser le tube de
la tige (39), figure 7, dévissez d’abord
légèrement le pommeau (41) en le
tournant dans le sens contraire à celui
des aiguilles d’une montre.
Tirez le pommeau en arrière et sans le
lâcher, baissez le tube de la tige.
Prenez le tube horizontal de la selle
(18), montez la selle (33), figure 7,
vissez les écrous (Z).
RÉGLAGE VERTICAL.
Pour lever ou pour baisser la tige de la
selle, dévis- sez d’abord légèrement le
pommeau de la tige de la selle (41) en
le tournant dans le sens contraire à
celui des aiguilles d’une montre, tirez
le pommeau et sans le lâcher, bougez
la tige de la selle, figure 7. Quand la
selle sera à la hauteur requise, lâchez
le pommeau et le tube sera alors
bloqué dans le trou. Ensuite, vissez en
tournant le pommeau (41) dans le
sens des aiguilles d’une montre.
RÉGLAGE HORIZONTAL
Pour régler la selle sur la position
horizontale, dévissez le pommeau du
tube horizontal de la selle (37),
bougez la selle avec le tube sur la po-
sition souhaitée et vissez très fort le
pommeau, figure 7.
INCLINAISON DE LA SELLE
Possibilité d’incliner la selle en avant
ou en arrière. Pour ce faire, dévissez
l’écrou (Z) indiqué dans la figure 7,
placé sous la selle, placez la selle à
l’inclinaison voulue puis vissez l’écrou
très fort.
Ne pas régler l’inclinaison de la
selle en étant assis dessus.
7 MONTAGE DU GUIDON.-
Placer le guidon (4) à côté des trous
inférieurs du tube rameur (12) en
faisant passer les câbles du hand-grip
à l’intérieur du support dans le sens
de la flèche comme indiqué dans la
Fig.8 et en les faisant sortir par le trou
supérieur du rameur.
Prendre ensuite la vis (6), la rondelle à
ressort (7) et la rondelle plate (8)
dévissés précédemment et visser par
la partie inférieure du guidon (4).
8. MISE EN PLACE DU
MONITEUR
Dévissez les vis (3) Fig.8 posées
derrière le moniteur.
Placez le moniteur dans le sens de la
flèche sur la plaque (5) Fig.8, en
introduisant les câbles à l’intérieur du
tube rameur et en veillant à ne pas
pincer ces derniers.

18
Placez les vis (3) dévissées
précédemment.
Approchez le moniteur (2) au tube
guidon (12) figure 8, connectez les
deux bornesqui dépassent du tube
guidon (12) et du moniteur (2), figure
8.
Introduisez le moniteur (2) dans le
tube guidon (12) comme indiqué dans
la figure 10. en veillant à ne pas pincer
les câbles. Placez les vis (6) avec les
rondelles plates et en vérifiant le bon
alignement du guidon, vissez très fort
toutes les vis du tube guidon et celles
de la partie inférieure, qui au point 4,
ont été légèrement vissées.
NIVELLEMENT
Après avoir installé la machine à
l’endroit définitif qui lui est réservé,
vérifi ez la bonne assise au sol et le
bon nivellement en vissant plus ou
moins le pied réglable (U), figure 9.
DÉPLACEMENT &
RANGEMENT
Des roulettes sont placées (V) sur la
machine afin de pouvoir la déplacer
facilement. Les deux roulettes placées
en partie avant de l’appareil vous
permettront de la placer facilement à
l’emplacement souhaité, comme
indiqué dans la figure 10. Cet appareil
doit être rangé dans un endroit sec, à
l’abri des écarts de températures.
BRANCHEMENT AU RÉSEAU
Introduire la fi che de branchement
(m) du transformateur (106) dans le
point de connexion (k) du corps
central (40), (partie arrière inférieur) et
connectez le transformateur de
courant au secteur 220 V, figure 11.
Pour toute information complémentaire
et en cas de doute sur le bon état de
l’une quelconque partie de la machine,
l’hésitez pas à appeler le Service
d’Assistance Technique (SAT) au
numéro de téléphone d’Assistance
Clientèle qui figure à la dernière page
de cette notice.
BH SE RÉSERVE LE DROIT DE
MODIFIER LES CARACTÉRISTIQUES
DE SES PRODUITS SANS PRÉAVIS

19
Deutsch
WICHTIGER
SICHERHEITSHINWEIS
VORSICHTSMASSNAHMEN
Dieses Fahrrad wurde so entwickelt
und konstruiert, dass es maximale
Sicherheit bietet. Trotzdem müssen
bestimmte Sicherheitshinweise bei der
Benutzung von Trainingsgeräten
beachtet werden.
Lesen Sie bitte das gesamte
Handbuch, bevor Sie das Gerät
montieren und benutzen. Sie finden
hier wichtige Hinweise zur Montage,
Sicherheit und Benutzung des Geräts.
Befolgen Sie bitte nachstehende
Vorsichtsmaßnahmen:
1 Halten Sie Kinder von dem Gerät
fern. Lassen Sie sie NICHT
unbeaufsichtigt in dem Raum, in dem
das Fahrrad aufbewahrt wird.
2 Das Gerät darf immer nur von einer
Person gleichzeitig benutzt werden.
3 Bei Schwindelgefühl, Übelkeit,
Brustschmerz oder sonstigen
Symptomen, die bei der Benutzung
des Geräts auftreten, BRECHEN sie
die Übung AB. WENDEN SIE SICH
SOFORT AN EINEN ARZT.
4 Stellen Sie das Gerät auf eine fest
und ebene Fläche. Benutzen Sie das
Gerät nicht in der Nähe von Wasser
oder im Freien.
5 Berühren Sie die in Bewegung
befindlichen Teile nicht mit den
Händen.
6 Tragen Sie während des Trainings
geeignete Kleidung. Weite Kleidung
kann sich im Fahrrad verklemmen.
Benutzen Sie Jogging- oder Aerobic-
Schuhe. Achten Sie darauf, dass die
Schnürsenkel fest gebunden sind.
7 Benutzen Sie dieses Gerät nur zu
den in diesem Handbuch aufgeführten
Zwecke. Verwenden Sie nur
Zubehörteile, die vom Hersteller des
Geräts empfohlen werden.
8 Achten Sie darauf, dass sich in der
Nähe des Gerätes keine scharfen
Gegenstände befinden.
9 Behinderte Personen dürfen das
Gerät nur mit Unterstützung durch
qualifiziertes oder medizinisches
Personal benutzen.
10 Bevor Sie das Gerät benutzen,
führen Sie zum Aufwärmen
Streckübungen durch.
11 Benutzen Sie das Gerät nicht,
wenn es nicht einwandfrei funktioniert.
Achtung: Bevor Sie das Gerät
benutzen, kon- sultieren Sie bitte
Ihren Arzt. Dieser Hinweis ist
besonders wichtig für Personen,
die älter als 35 sind oder
gesundheitliche Probleme haben.
Bewahren Sie diese Anleitungen
gut auf.
ALLGEMEINE HINWEISE
1 Dieses Gerät wurde getestet und
erfüllt die Anforderungen der Norm
EN957 in Klasse H.B. für halb-
professionelle Anwendung. Maximales
Benutzergewicht 120 kg. Die
Bremswirkung ist unabhängig von der
Geschwindigkeit.
2 Eltern bzw. Aufsichtspflichtige von
Kindern sollten deren natürliche Neugier
berücksichtigen, die u.U. gefährliche
Situationen und Verhaltensweisen mit
sich bringen kann.

20
Dieses Gerät darf unter keinen
Umständen als Spielzeug verwendet
werden.
3 Der Eigentümer muss sich
vergewissern, dass alle Benutzer des
Geräts die notwendigen Sicher-
heitsvorkehrungen kennen und in
geeigneter Weise beachten.
1. MONTAGEHINWEISE
Es wird empfohlen, dass bei der
Montage eine zweite Person
behilflich ist.
Nehmen Sie das Gerät aus der
Verpackung und überprüfen Sie, ob
alle Teile vorhanden sind:
(40) Hauptrahmen; (12) Lenkerstange;
(20) Ständerrohr mit Rädern; (30)
Ständerrohr mit Stellschrauben für die
Höhenverstellung; (2) Monitor mit
Lenker (4); (25) und (31) Verkleidung
Querstange; (33) Sattel; (43L) linkes
Pedal; (43R) rechtes Pedal; (41)
Höhenregler Sattel; (106)
Stromtransformator .
Tüte mit Schrauben: (104) Schraube
mit KunststoffgewindeST4.0x14; (105)
Flache Unterleg-scheiben M4x16; (e)
DoppelmaulSechskant-schlüssel; (f)
Kombi-Schraub-schlüssel; (h)
Inbusschlüssel 6 mm.
2. MONTAGE DER
RAHMENROHRE
Lagern Sie den Hauptkörper auf einen
Stoss Verpackung, wie die Figur 2
zeigt (diese Position erleichtert die
Montage). Nehmen Sie das
Rahmenrohr mit den Vorderrädern
(20).
Lösen Sie die Schrauben (12) mit den
Scheiben und den Muttern und führen
Sie die Schrauben (12) mit den
flachen Scheiben und den Muttern ein,
wobei Sie beachten müssen, dass die
zwei roten Punkte (X) wie in Figur 2
ausgerichtet sind. Ziehen Sie fest an.
Nehmen Sie als nächstes die
Verkleidung des Rahmens (25) und
lagern Sie diese auf dem Rahmenrohr
mit Rädern (20) das Sie gerade
angebaut haben. Befestigen Sie sie im
unteren Bereich mit den Schrauben
mit Plastikgewinde (104) und den
flachen Scheiben (105).
Lagern Sie anschliessend den
Hauptkörper auf einen Stoss
Verpackung (diese Position erleichtert
die Montage). Nehmen Sie das
Rahmenrohr mit verstellbaren hinteren
Stutzen (30) und positionieren Sie es
auf dem hinteren Rahmen der
Maschine und führen Sie die
Schrauben (12) mit den flachen
Scheiben und den Muttern ein, die Sie
vorher gelöst haben und ziehen Sie
fest an.
Nehmen Sie als nächstes die
Verkleidung des Rahmens (25) und
lagern Sie diese auf dem Rahmenrohr
mit Rädern (20) das Sie gerade
angebaut haben. Befestigen Sie sie im
unteren Bereich mit den Schrauben
mit Plastikgewinde (104) und den
flachen Scheiben (105) Figur 3.
3. MONTAGE DER PEDALE
Beachten Sie bitte bei der Montage
der Pedale die Hinweise genau. Eine
fehlerhafte Montage kann das
Gewinde des Pedals oder der
Kurbelstange beschädigen.
Die Positionen rechts und links gelten
aus der Sicht des in Trainingsposition
auf dem Gerät befindlichen Benutzers.
Das rechte Pedal (Markierung R) wird
im Uhrzeigersinn auf die echte
Kurbelstange Q mit der Markierung R
gedreht. Ziehen Sie es gut fest (Abb. 4).
