BH H853 Operator's manual

H853-H854B
Instrucciones de montaje y utilización
Instructions for assembly and use
Instructions de montage et utilisation
Montage und gebrauchsanleitung
Instruções de montagem e utilização
Istruzioni di montaggio e uso
Montage-en gebruiksinstrukties

Fig.1

Fig.2

Fig.3
Fig.4

Fig.5
Fig.6

Fig.7
Fig.8

7
Fig.9
Fig.10A

8
Fig.10B
Fig.11

9
Fig.12
Fig.13

10
Fig.14
Fig.15

11
Español
AVISO IMPORTANTE DE
SEGURIDAD
PRECAUCIONES
Esta bicicleta ha sido diseñada y
construida de modo que proporcione
la máxima seguridad. Sin embargo,
deben aplicarse ciertas precauciones
al utilizar aparatos de ejercicio. Lea el
manual en su totalidad antes de
montar y utilizar la bicicleta.
Asimismo, cumpla con las siguientes
precauciones de seguridad:
1Mantenga a los niños alejados de
este aparato en todo momento. NO
los deje desatendidos en la habitación
en la que guarda la bicicleta.
2Sólo puede utilizar el aparato una
persona cada vez.
3Si sufre mareos, nauseas, dolor en
el pecho o cualquier otro síntoma
durante la utilización de este aparato,
PARE el ejercicio. ACUDA A UN
MÉDICO INMEDIATAMENTE.
4Utilice el aparato sobre una
superficie sólida y a nivel. NO utilice la
bicicleta cerca del agua o al aire libre.
5Mantenga las manos alejadas de las
partes en movimiento.
6Utilice una indumentaria adecuada
para la realización de ejercicio. No
use prendas holgadas que podrían
engancharse en la bicicleta. Utilice
siempre calzado para correr o para
aerobic cuando utilice la máquina.
Átese los cordones correctamente.
7Utilice este aparato sólo para los
fines descritos en este manual. NO
utilice accesorios no recomendados
por el fabricante.
8No coloque objetos cortantes
alrededor de la máquina.
9Las personas discapacitadas no
deberán utilizar la máquina sin la
asistencia de una persona cualificada
o un médico.
10 Antes de utilizar este aparato,
realice un calentamiento con
ejercicios de estiramiento.
11 No utilice la bicicleta si no funciona
correctamente.
Precaución: Antes de comenzar a
utilizar la bicicleta, consulte a su
médico. Esta advertencia es
especialmente importante para
personas de edades superiores a
35 años o con problemas de salud.
Guarde estas instrucciones.
INDICACIONES GENERALES
Lea atentamente las instrucciones de
este manual. Este le da indicaciones
importantes sobre el montaje,
seguridad y uso de la máquina.
1Esta unidad esta diseñada para uso
en casa. El peso de usuario no debe
exceder de 120 Kg.
2Los padres y otras personas
responsables de los niños deben de
tener en cuenta la naturaleza curiosa
de estos y que puede llevarles a
situaciones y conductas que pueden
resultar peligrosas. Esta unidad no ha
de utilizarse en ningún caso como
juguete.
3Es responsabilidad del propietario
asegurarse que todos los usuarios de
la máquina estén adecuados e
informados sobre todas las
precauciones necesarias.

12
INSTRUCCIONES DE MONTAJE
Para el montaje de esta máquina se
recomienda la ayuda de una
segunda persona.

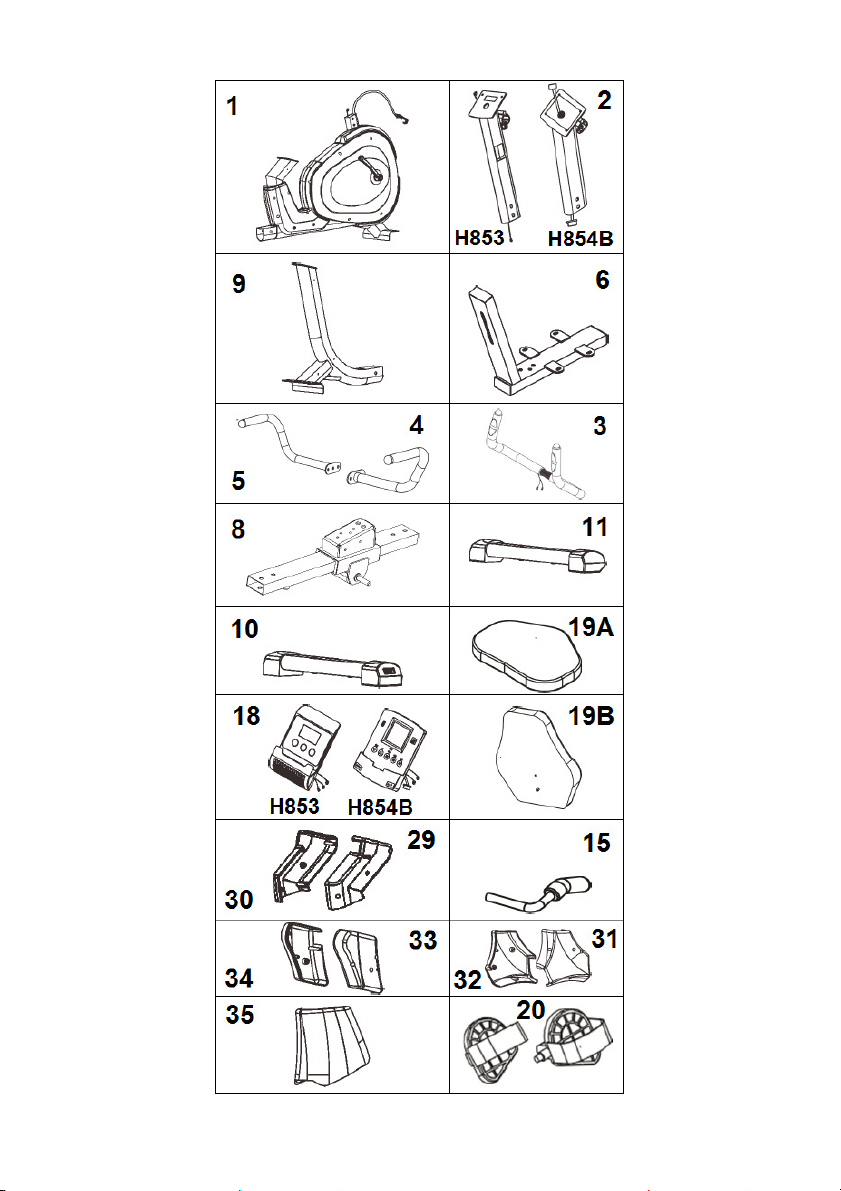

Saque la unidad de la caja y
compruebe que tiene todas las piezas
(Fig. 1):
1. (1) Cuerpo principal; (2) Mástil; (9)
Tubo trasero cuerpo principal; (6) Tubo
sillín; (4) Manillar derecho sillín, (5)
Manillar izquierdo sillín; (3) Manillar; (8)
Tubo carril; (11) Caballete delantero;
(10) Caballete trasero; (19A) Sillín; (18)
Monitor; (19B) Respaldo; (29) Tapa
derecha cuerpo principal; (30) Tapa
izquierda cuerpo principal; (15) Maneta;
(33) Tapa trasera superior derecha; (34)
Tapa trasera superior izquierda; (31)
Tapa trasera inferior derecha; (32) Tapa
trasera inferior izquierda; (35) Tapa
frontal; (20) Pedales.
Blister con el siguiente contenido:
(78) Tornillo M8x55; (69) Arandela de
muelle M8; (65) Arandela plana M8;
(53) Pomo; (76) Tornillo M8x40; (57
para H853) Mando de ajuste; (52)
Pomo; (91 para H853) (94 para
H854B) Tapa abrazadera; (91 para
H854B) Adaptador; (90) Casquillo;
(88) Tornillo M4x25; Llaves.
2 Retire los tornillos (77), arandelas
(66) y (65) del tubo trasero del cuerpo
principal (9). Introduzca el tubo trasero
del cuerpo principal (9) en el tubo
saliente del cuerpo principal (1), Fig.2.
Coloque los tornillos (77), arandelas
(66) y (65) retiradas previamente y
apriete fuertemente, Fig.2.
3 Coja el tubo caballete trasero (10) y
posiciónelo en el soporte de caballete
trasero del tubo (9) como muestra la
Fig.3, introduzca los tornillos (78),
coloque las arandelas (65) y (69) y
apriete fuertemente.
Coja el tubo caballete delantero con
ruedas (11) y posiciónelo en el soporte
de caballete delantero del cuerpo
central (1), como muestra la Fig. 3, e
introduzca los tornillos (78), coloque las
arandelas (65) y (69), apriete
fuertemente.
4. MONTAJE DE LOS PEDALES.-
Siga atentamente las instrucciones de
montaje de los pedales, una
colocación incorrecta podría dañar la
rosca del pedal o de la biela.
Las posiciones derecha e izquierda,
habrán de tomarse montado el
usuario en el sillín, en posición de
hacer ejercicio.
El pedal derecho (20R), marcado con
la letra (R), se enroscará en sentido
de giro agujas del reloj, en la biela
derecha, marcada con la letra (R).
Apriete fuertemente, Fig.4.
El pedal izquierdo (20L), marcado con
la letra (L), se enroscará en el sentido
contrario a las agujas del reloj, en la
biela izquierda, marcada con la letra
(L). Apriete fuertemente, Fig.4.
Una vez colocados los pedales,
introduzca el extremo del calapies por
la ranura del pedal y adaptándolo a su
calzado sujételo en el saliente del
pedal.
5. MONTAJE DEL CARRIL.-
Coloque el tubo carril (8) en el tubo
del cuerpo principal (1) y tubo trasero
(9), Fig.5, coloque los tornillos (76) y
las arandelas (65).
Retire los tornillos (84) del soporte del
carril (7), coloque la maneta (15) en el
soporte y vuelva a colocar los tornillos
(84) retirados previamente, Fig.5.
Coloque las tapas traseras superiores
derecha e izquierda (33), (34)

13
utilizando los tornillos (88), Fig.6.
Coloque las tapas traseras inferiores
derecha e izquierda (31), (32)
utilizando los tornillos (88), Fig.6.
Coloque las tapas del cuerpo principal
derecha e izquierda (29), (30)
utilizando los tornillos (88), Fig.6.
6. MONTAJE DEL ASIENTO.-
Retire los tornillos (77) y las arandelas
(65) del soporte carril (7).
Posicione el manillar derecho (4) en el
soporte (7) y vuelva a colocar los
tornillos (77) y las arandelas (65)
retiradas previamente, Fig.7.
Posicione el manillar izquierdo (5) en
el soporte (7) y vuelva a colocar los
tornillos (77) y las arandelas (65)
retiradas previamente, Fig.7.
Coloque el tubo sillín (6) en el soporte
carril (7), Fig.8, utilizando los tornillos
(76) y las arandelas (65).
Retire los tornillos (77) y las arandelas
(65) del sillín (19A).
Coloque el sillín (19A) sobre el tubo
sillín (6) como muestra la Fig.9,
coloque los tornillos (77) junto con las
arandelas (65) retiradas previamente
y apriete fuertemente.
Coloque el respaldo (19B) como
muestra la Fig. 9, coloque los pomos
(53).
7. MONTAJE TUBO MÁSTIL –
H853.-
Retire los tornillos (77), las arandelas
(66) y (65) del cuerpo central (1). Coja
el mástil (2) e introduzca la tapa
frontal (35). Introduzca el cable (59)
que sale del cuerpo central (1) al
mástil (2) y sáquelo por el agujero del
mando, Fig.10A. Acerque el mástil (2)
al tubo saliente del cuerpo principal
(1), conexione los cables (58) y (89),
Fig.10A. Seguido introduzca el tubo
mástil (2) en el tubo saliente del
cuerpo principal (1) y coloque los
tornillos (77) y las arandelas (66) y
(65) retiradas previamente, teniendo
cuidado en no pillar los cables.
Deslize la tapa frontal (35) hacia
abajo, Fig.10A.
Introduzca la punta de la sirga (59), en
el soporte del cable mando de tensión
(57) como muestra la Fig.10A, a
continuación tire de la sirga (59), hasta
introducirlo por la ranura, ver Fig.10A.
Coloque el mando (57) en el mástil (2)
utilizando el tornillo (70) y la arandela
(71), Fig.10A.
7. MONTAJE TUBO MÁSTIL –
H854B.-
Retire los tornillos (77), las arandelas
(66) y (65) del cuerpo central (1). Coja
el mástil (2) e introduzca la tapa
frontal (35), Fig.10B. Acerque el mástil
(2) al tubo saliente del cuerpo
principal (1), conexione los cables (58)
y (59), Fig.10B. Seguido introduzca el
tubo mástil (2) en el tubo saliente del
cuerpo principal (1) y coloque los
tornillos (77) y las arandelas (66) y
(65) retiradas previamente, teniendo
cuidado en no pillar los cables.
Deslize la tapa frontal hacia abajo,
Fig.10B.
8. COLOCACIÓN DEL MANILLAR.-
Acerque el manillar (3) al tubo de
mástil (2), introduzca el cable del
handgrip (60) que sale del manillar por
el agujero del mástil (2). Posicione el
manillar (3) en el tubo de manillar del
mástil (2) y coloque la abrazadera
((91) para H853 y (94) para H854B),
el casquillo (90) y el pomo (52),
Fig.11.

14
9. MONTAJE MONITOR.-
Retire los tornillos (82) del monitor
(18). A continuación conexione los
terminales (58) y (60) con los
terminales que salen del monitor (18),
Fig.12. Coloque el monitor (18) sobre
la chapa en el tubo mástil (2), como
indica la Fig.12 teniendo cuidado de
no pillar los cables.
Sujete el monitor con los tornillos (82)
retirados previamente.
NIVELACIÓN.-
Una vez colocada la unidad en su
lugar definitivo, para la realización del
ejercicio, compruebe que el
asentamiento en el suelo y su
nivelación sean correctos. Esto se
conseguirá roscando más o menos los
pies regulables (A) como muestra la
Fig.13.

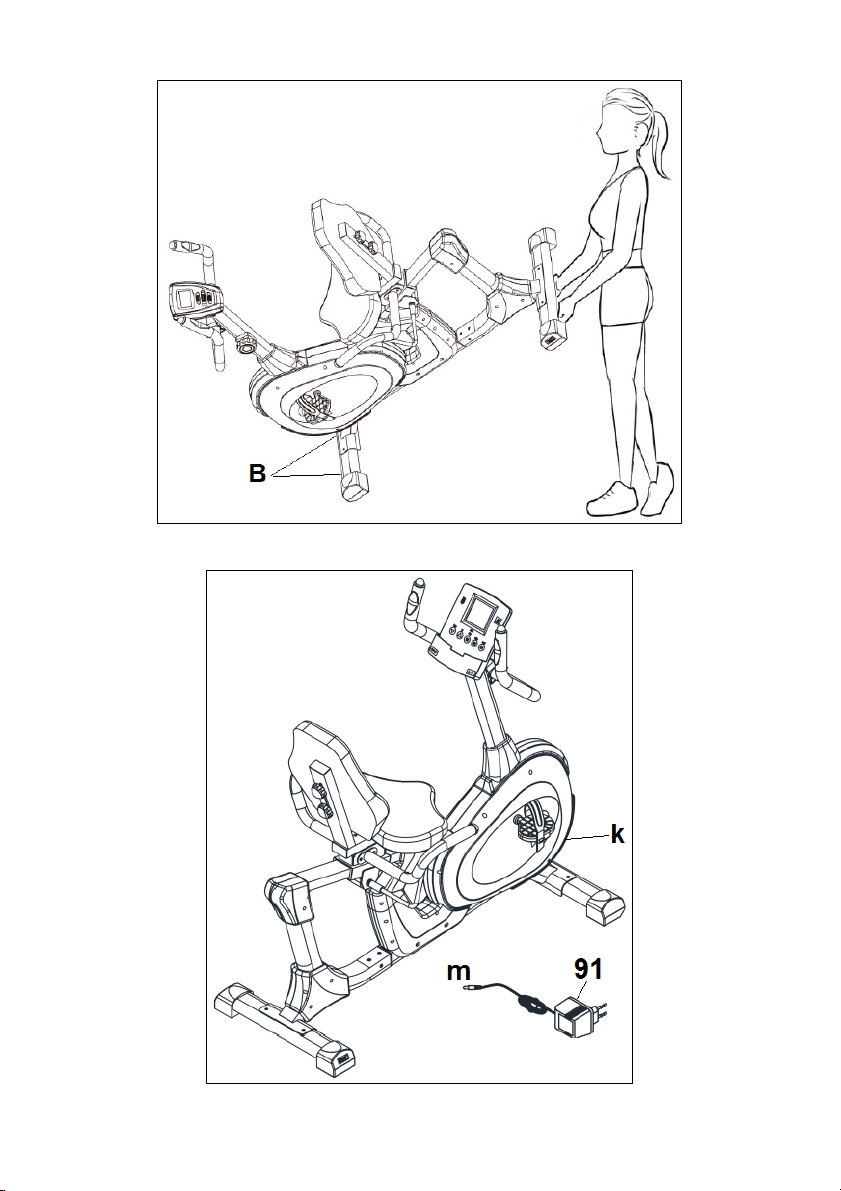

MOVIMIENTO Y ALMACENADO.-
La unidad está equipada con ruedas
(B), Fig.14, lo que hace más sencillo
su movimiento. Las ruedas que se
encuentran en la parte delantera de
su unidad, le facilitarán la maniobra de
colocar su unidad en el
emplazamiento escogido, levantando,
ligeramente por la parte trasera y
empujando, como muestra la Fig.14.
Guarde su máquina en un lugar seco
con las menores variaciones de
temperatura posible.
CONEXIÓN A LA RED – H854B.-
Introduzca la clavija de enganche (m)
del transformador (91) en el punto de
conexión (k), del cuerpo central, (parte
delantera inferior) y conecte el
transformador de corriente a la red de
220 V, Fig.15.
Para cualquier consulta, no dude en
ponerse en contacto con el
(S.A.T).Servicio de Asistencia
Técnica, llamando al teléfono de
atención al cliente (ver página final del
presente manual).
BH SE RESERVA EL DERECHO A
MODIFICAR LAS ESPECIFICACIONES
DE SUS PRODUCTOS SIN PREVIO
AVISO.

15
English
IMPORTANT SAFETY ADVICE
PRECAUTIONS
This bicycle has been designed and
constructed to provide maximum
safety. Nevertheless, certain
precautions should be taken when
using exercise equipment. Read the
whole manual before assembling and
using the bicycle. The following safety
precautions should also be observed:
1Keep children away from this
equipment at all times. DO NOT leave
them unsupervised in the room where
this bicycle is kept.
2It can only be used by one person at
a time.
3If you experience dizziness, nausea,
chest pains or any other symptom
while using this appliance STOP the
exercise. SEEK MEDICAL
ATTENTION IMMEDIATELY
4Use the appliance on a level, solid
surface. DO NOT use the bicycle
outdoors or close to water.
5Keep your hands well away from any
of the moving parts.
6Wear clothing suitable for doing
exercise. Do not use baggy clothing
that might get caught up in the bicycle.
Always wear running shoes or trainers
when using the machine. Make sure
all laces/cords are tied correctly.
7This appliance must only be used for
the purposes described in this manual.
DO NOT use accessories that are not
recommended by the manufacturer.
8Do not place sharp objects near the
machine.
9Disabled people should not use the
machine without the assistance of a
qualified person or a doctor.
10 Do warm up stretching exercises
before using the equipment.
11 Do not use the bicycle if it is not
working correctly.
Caution: Consult your doctor
before beginning to use the bicycle.
This advice is especially important
for those over 35 or suffering from
health problems.
Keep these instructions safe for
future use.
GENERAL INSTRUCTIONS
Carefully read through the instructions
contained in this manual. It provides
you with important information about
assembly, safety and use of the
machine.
1This unit has been designed for
home use. The weight of the user
must not exceed 120 kg.
2Parents and/or those responsible for
children should always take their
curious nature into account and how
this can often lead to hazardous
situations and behaviour resulting in
accidents. Under no circumstances
should this appliance be used as a toy.
3The owner is responsible for
ensuring that anyone who uses the
machine is duly informed about the
necessary precautions.

16
ASSEMBLY INSTRUCTIONS
For the assembly of this unit, we
recommend the help of a second
person.
Take the unit out of its box and make
sure that all of the pieces are there
(Fig. 1)
1. (1) Main frame; (2) Front post tube;
(9) Rear main frame; (6) Seat tube; (4)
Right handlebar, (5) Left handlebar; (3)
Front handlebar; (8) Slide tube; (11)
Front stabilizer; (10) Rear stabilizer;
(19A) Seat; (18) Console; (19B)
Backrest; (29) Right rear cover; (30) Left
rear cover; (15) Adjustable bar; (33)
Right upper rear cover; (34) Left upper
rear cover; (31) Right lower rear cover;
(32) Left lower rear cover; (35) Front
cover; (20) Pedals.
Hardware pack containing:
(78) Bolt M8x55; (69) Spring washer
M8; (65) Flat washer M8; (53) Knob;
(76) Bolt M8x40; (57 for H853)
Tension control; (52) Knob; (91 for
H853) (94 for H854B) Clamp cover;
(91 for H854B) Adapter; (90) Bushing;
(88) Screw M4x25; Wrenches.
1. (16) Main body; (129) Right pedal
marked with letter (R); (129) Left pedal
marked with letter (L), (3) Main post,
(127) Post bottom cover, (9)
Handlebar; (1) Monitor; (128)
Handlebar cover, (113) Front stabiliser
bar; (121) Rear stabiliser bar; (102)
Backrest, (126) Saddle; H857(130)
Adapter.
Hardware pack containing:
(144) Flat washer D8x16; (142) Slot
head bolts M8x16; (141) Slot head
bolts M8x12; (139) Spring washer D7;
(140); Bolts M7x30; (138) Washer D7;
(143) Allen Screw M8x16; (136)
Washer D8xD19; Allen key; 2 Mixed
Hexagonal spanner.
2. Remove the pre-assembled bolts
(77), washers (66) and (65) from the
rear main frame (9). Attach the rear
main frame (9) to the main frame (1),
Fig.2, and refit the bolts (77), washers
(66) and (65). Tighten securely.
3. Take the rear stabilizer bar (10) and
position it on the machine’s rear stand
bracket support (9) as shown in Fig.3,
insert bolts (78), fit the washers (65)
and (69) and tighten securely.
Take the front stabiliser bar with wheels
(11) and position it on the machine’s
front stand bracket support (1), as
shown in Fig. 3, insert bolts (78), fit the
washers (65) and (69) and tighten
securely.
4. FITTING THE PEDALS
The assembly instructions for the
pedals must be followed to the letter,
fitting these incorrectly could damage
the screw thread on either the pedal or
the crank.
Right and left refer to the position that
the user adopts when sitting on the
saddle to do the exercises.
The right-hand pedal (20R), marked
with the letter (R), screws onto the
right-hand crank, also marked with an
(R), in a clockwise direction. Tighten
securely, Fig. 4).
The left-hand pedal (20L), marked with
the letter (L), screws onto the left-hand
crank, also marked with an (L), in an
anti-clockwise direction. Tighten
securely, Fig.4.
Once the pedals have been fitted,
insert the end of the pedal clip into the
slot on the pedal adjusting it to your
footwear on the ledge of the pedal.

17
5. FITTING THE SLIDE TUBE.-
Place the slide tube (8) on the main
frame tube (1) and rear main frame
tube (9), Fig.5, insert the bolts (76)
and washers (65).
Remove the pre-assembled screws
(84) from the slide bracket (7), place
the adjustable bar (15) to the side of
the slide bracket (7) and refit the
screws (84), Fig.5.
Attach the right and left upper rear
covers (33), (34) using the screws
(88), Fig.6.
Attach the right and left lower rear
covers (31), (32) using the screws
(88), Fig.6.
Attach the right and left main frame
covers (29), (30) using the screws
(88), Fig.6.
6. FITTING THE SEAT.-
Remove the pre-assembled bolts (77)
and washers (65) from the slide
bracket (7).
Attach the right handlebar (4) to the
side of the slide bracket (7) and refit
the bolts (77) and washers (65), Fig.7.
Attach the left handlebar (5) to the
side of the slide bracket (7) and refit
the bolts (77) and washers (65), Fig.7.
Attach the seat post (6) to the slide
bracket (7), Fig.8, using the bolts (76)
and washers (65).
Remove the pre-assembled bolts (77)
and washers (65) from the seat (19A).
Attach the seat (19A) to the seat post
(6) as shown on Fig.9, refit the botls
(77) and washers (65) and tighten
securely.
Attach the backrest (19B) as shown
on Fig. 9 and fix it with the knobs (53).
7. FITTING THE FRONT POST –
H853.-
Remove the pre-assembled bolts (77),
washers (66) and (65) from the main
frame (1). Insert the front cover (35) to
the front post (2). Insert the wire (59)
into the front post (2) and through the
hole of the tension control, Fig.10A.
Bring the front post (2) close to the
main frame tube (1), connect the wires
(58) and (89), Fig.10A. Attach the front
post (2) to the main frame tube (1) and
refit the bolts (77) and washers (66)
and (65), making sure not to snag any
of the cables. Lower the front cover
(35) to the main frame, Fig.10A.
Insert the tip of the cable sheath (59)
into the cable tension control support
(57), as shown in Fig.10A, pull the
sheath (59) up slightly and insert it into
the slot, see Fig.10A.
Attach the tensión control (57) to the
front post (2) using the bolt (70) and
washer (71), Fig.10A.
7. FITTING THE FRONT POST –
H854B.-
Remove the pre-assembled bolts (77),
washers (66) and (65) from the main
frame (1). Insert the front cover (35) to
the front post (2), Fig.10B. Bring the
front post (2) close to the main frame
tube (1), connect the wires (58) y (59),
Fig.10B. Attach the front post (2) to
the main frame tube (1) and refit the
bolts (77) and washers (66) and (65),
making sure not to snag any of the
cables. Lower the front cover (35) to
the main frame, Fig.10B.
8. FITTING THE HANDLEBAR.-
Bring the handlebar (3) close to the
front post (2), insert the hand pulse
wire (60) through the hole of the front
post (2). Attach the handlebar (3) to

18
the front post (2) and attach the clamp
cover ((91) for H853 and (94) for
H854B), using the bushing (90) and
the knob (52), Fig.11.
9. FITTING THE MONITOR.-
Remove the pre-assembled screws
(82) from the monitor (18). Connect
the wires (58) and (60) with the wires
of the monitor (18), Fig.12. Place the
monitor (18) on top of the plate on the
front post (2), as shown in Fig.12,
making sure not to snag any of the
cables and refit the screws (82).
LEVELLING.-
Once the unit has been placed into its
final position, make sure that it sits flat
on the floor and that it is level. This
can be achieved by screwing the
adjustable feet (A) up or down, as
shown in Fig 13.
MOVEMENT & STORAGE.-
The unit is equipped with wheels (B),
Fig.14, to make it easier to move. The
wheels located at the front of your unit
make it easier to move it into a chosen
position, by lifting the rear of the unit
up slightly and pushing it, as shown in
Fig.14. Store your unit in a dry place,
preferably not subject to changes in
temperature.
MAINS CONNECTION H854B.-
Insert the jack (m) on the transformer
(91) into the connection hole (k) on the
main body (bottom, front of the
machine) and then plug the
transformer into a 220 V mains supply,
Fig 15.
Do not hesitate to get touch with the
Technical Assistance Service if you
have any queries by phoning customer
services (see last page in manual)
BH RESERVES THE RIGHT TO
MODIFY THE SPECIFICATIONS OF
ITS PRODUCTS WITHOUT PRIOR
NOTICE

19
Français
IMPORTANTES CONSIGNES
DE SÉCURITÉ
PRÉCAUTIONS
Cette bicyclette a été conçue et
fabriquée de façon à ce qu’elle puisse
offrir une sécurité maximale.
Néanmoins, l’utilisateur est tenu de
prendre certaines précautions au
cours de ses entraînements. Avant de
monter et d’utiliser ce vélo, veuillez lire
attentivement cette notice et respecter
les normes de sécurité indiquées ci-
après:
1Les enfants doivent être tenus à
l’écart de cette machine. NE PAS
laisser les enfants sans surveillance
dans la pièce où se trouve la
bicyclette.
2Cet appareil ne peut être utilisé que
par une personne à la fois.
3En cas de malaises, nausées,
douleur dans la poitrine ou tout autre
symptôme durant l’utilisation de cet
appareil, ARRÊTEZ l’exercice et
CONSULTEZ UN MÉDECIN
4Cet appareil doit être utilisé sur une
surface solide et bien nivelée. NE PAS
utiliser le vélo à proximité de l’eau ni
en plein air.
5Tenir les mains à l’écart des
éléments mobiles de la bicyclette.
6Portez les vêtements appropriés
pour réaliser vos exercices. Ne pas
porter de vêtements amples qui
risqueraient d’être happés par les
pièces mobiles du vélo. Pour utiliser la
machine, chaussez des chaussures
de sport appropriées pour ce faire.
Nouez bien vos lacets de chaussures.
7Cet appareil ne doit être utilisé qu’aux
fins indiquées dans cette notice. NE
pas utiliser d’accessoires autres que
ceux recommandés par le fabricant.
8Ne pas poser d’objets coupants aux
abords de la machine.
9Les personnes handicapées ne
pourront utiliser la machine que si
elles sont accompagnées par une
personne qualifiée pour ce faire ou par
un médecin.
10 Avant d’utiliser cet appareil,
l’utilisateur doit faire des
échauffements par l’intermédiaire
d’exercices d’étirement.
11 Ne pas utiliser le vélo s’il
fonctionne incorrectement.
Précaution: Consultez votre médecin
avant d’entreprendre des exercices
sur cette machine. Cette remarque
s’adresse plus particulièrement aux
personnes âgées de + de 35 ans et
aux personnes qui ont des
problèmes de santé.
Conservez cette notice.
CONSIGNES GÉNÉRALES
Lire cette notice très attentivement.
Elle contient d’importantes
informations sur le montage, la
sécurité et l’utilisation de la machine.
1Cette machine a été conçue pour être
utilisée chez soi. Le poids de l’utilisateur
ne doit pas dépasser 120 kg.
2Les parents ou personnes à qui des
enfants ont été confiés doivent tenir
compte de leur soif de curiosité qui
peut les conduire à avoir des
conduites risquant de se traduire par
des situations dangereuses. Cet
appareil n’est pas un jouet.
3Il incombe au propriétaire de vérifier
si tous les utilisateurs de la machine
sont habilités pour le faire et de leur

20
fournir les informations requises à
propos des précautions à prendre.
MONTAGE
Pour monter cette machine, il est
vivement recommandé de se faire
aider par une autre personne.
Déballez l’appareil et vérifiez qu’il ne
manque aucune pièce.
1. (1) Corps principal; (2) Mât; (9) Tube
arrière du corps central; (6) Tube selle;
(4) guidon droit selle, (5) guidon gauche
selle; (3) Guidon; (8) Tube rail; (11)
Chevalet avant; (10) Chevalet arrière;
(19A) Selle; (18) Moniteur; (19B)
Dossier; (29) Cache droite du corps
central; (30) Cache gauche corps
central; (15) Manivelle; (33) Cache
arrière supérieure droite; (34) Cache
arrière supérieure gauche; (31) Cache
arrière inférieure droite; (32) Cache
arrière inférieure gauche; (35) Cache
frontale; (20) Pédales.
Une boîte contenant:
(78) vis M8x55; (69) Rondelle à
ressort M8; (65) Rondelle plane M8;
(53) Pommeau; (76) Vis M8x40; (57
para H853) poignée de réglage; (52)
Pommeau; (91 pour H853) (94 pour
H854B) cache de fixation; (91 pour
H854B) Adaptateur; (90) Douille; (88)
vis M4x25; Clés.
2 Retirez les vis (77), rondelles (66) et
(65) du tube arrière du corps principal
(9). Introduisez le tube arrière du
corps principal (9) au tube sortant du
corps principal (1), Fig.2. Placez les
vis (77), rondelles (66) et (65) retirés
précédemment et serrer fortement,
Fig.2.
3 Prenez le tube du support arrière
(10), placez-le dans le support arrière
de la machine (9), comme indiqué
dans la Fig.3, puis introduire les vis
(78), placez les rondelles (65), (69) et
vissez très fort.
Prenez le tube du support avant muni
de roulettes (11), placez-le dans le
support avant de la machine (1),
comme indiqué dans la Fig.3, puis
introduisez les vis (78), placez les
rondelles (65), (69) et vissez très fort.
4. MONTAGE DES PÉDALES.-
Suivez très attentivement les
instructions de montage des pédales
car un montage défectueux risque
d’endommager le filetage de la pédale
ou celui de la bielle.
La position droite et la position gauche
sont les positions prises alors que
l’utilisateur est assis sur la selle et sur
la position d’exécution de l’exercice.
La pédale droite (20R), signalée par la
lettre (R) est à visser dans le sens de
rotation des aiguilles d’une montre
dans la bielle droite signalée par la
lettre (R). Serrez très fort, Fig.4.
La pédale gauche (20L), signalée par
la lettre (L) est à visser dans le sens
contraire à celui des aiguilles d’une
montre dans la bielle gauche signalée
par la lettre (L). Serrez très fort, Fig.4.
Après avoir monté les pédales,
introduire l’extrémité des cale-pied
dans la rainure de la pédale et en
l’adaptant à votre chaussure, fixez-le
au support de la pédale.
5. MONTAGE DU RAIL.-
Placez le tube du rail (8) dans le tube
du corps principal (1) et le tube arrière
(9), Fig.5, placez les vis (76) et les
rondelles (65).
Retirez les vis (84) du support du rail
(7), placez la manivelle (15) au
support et replacez les vis (84)
