Biemmedue Sp 100 User manual

Categoria

Catégorie

Kategorie

Category

Categoría

FR II2E+3+

IE II2H3P

BE I2E+ , I3+

ES II2H3P

GB II2H3P

IT II2H3+

DE II2ELL3B/P

GENERATORI D’ARIA CALDA

GENERATEURS D’AIR CHAUD

WARMLUFTERHIT ER

SPACE HEATERS

GENERADORES DE AIRE CALIENTE

MANUALE D’USO E MANUTEN IONE

LIVRET D’ENTRETIEN

BEDIENUNGSANLEITUNG

INSTRUCTIONS MANUAL

MANUAL PARA EL USUARIO Y EL MANTENIMIENTO

0694BM3510

Ed. 06/09

SP 100 - SP 150 - SP 200

COST UTTO E BIEMMEDUE S.p.A.

CONST UCTEU Via Industria, 12

HE STELLE 12062 Cherasco (CN) - ITALIA

MANUFACTU E Tel. +39 0172 486111 - Fax +39 0172 488270

CONST UCTO www.biemmedue.com - e-mail: [email protected]

MODELLI

MODELES

MODELLE SP 100C, SP 150B, SP 200B

MODEL

MODELOS

Prima di usare il generatore, si prega di leggere con attenzione tutte le istruzioni d’uso riportate di seguito e di seguirne scrupolosamente le indicazioni.

Il costruttore non è responsabile per danni a cose e/o persone derivanti da uso improprio dell’apparecchio.

Avant d’utiliser le générateur, nous vous prions de lire attentivement toutes les instructions pour l’emploi, mentionnées ci-après, et d’en suivre scrupu-

leusement les indications.

Le constructeur n’est pas responsable pour les dommages aux choses et/ou personnes dus à une utilisation impropre de l’appareil.

Bevor der Warmlufterhitzer eingesetzt wird ist folgende Bedienungsanleitung zu lesen und zu beachten.

Der Hersteller ist für eventuelle Sach - oder Personenschaden durch unsachgemässe Verwendung des Gerätes nicht verantwortlich.

Before using the heater, read and understand all instructions and follow them carefully.

The manufacturer is not responsible for damages to goods or persons due to improper use of units.

Antes de usar el generador, se ruega leer atentamente todas las instrucciones para el usuario contenidas en el presente manual y seguir atentamente las

instrucciones.

El constructor no se hace responsable en caso de daños a cosas y/o personas que provengan de un uso impropio del aparato.

QUADRO COMANDI - TABLEAU DE COMMANDE

KONTROLLTAFEL - CONTROL BOARD - TABLERO DE MANDOS

1SPIA TENSIONE QUADRO

LAMPE TEMOIN MISE SOUS TENSION

ONTROLLAMPE

CONTROL LAMP

TESTIGO TENSIÓN TABLERO

2COMMUTATORE RISCALDAMENTO - ARRESTO - VENTILAZIONE

COMMUTATEUR CHAUFFAGE - STOP - VENTILATION

SCHALTER HEIZUNG - STOP - LÜFTUNG

CONTROL NOB HEAT - STOP - VENTILATION ONLY

COMMUTADOR CALEFACCIÓN - PARO - VENTILACIÓN

3CAVO ALIMENTAZIONE ELETTRICA

CABLE ELECTRIQUE ALIMENTATION

ELE TRO ABEL

POWER CORD

CABLE ALIMENTACIÓN

4PRESA PER BRUCIATORE

PRISE BRULEUR

SICHERUNGSCHALTER FÜR BRENNER

BURNER PLUG

ENCHUFE PARA QUEMADOR

5TERMOSTATO VENTILATORE, F

THERMOSTAT VENTILATEUR, F

LUFTREGLER, F

FAN THERMOSTAT, F

TERMOSTATO VENTILADOR, F

6TERMOSTATO DI SICUREZZA A RIARMO MANUALE, L

THERMOSTAT DE SECURITE A REARMEMENT MANUEL, L

SICHEREITSTHERMOSTAT MIT MANUELLER ENTRIEGELUNG, L

LIMIT THERMOSTAT WITH MANUAL RESTART, L

TERMOSTATO DE SEGURIDAD CON RESTABLECIMIENTO MANUAL,L

7PORTA FUSIBILE PER BRUCIATORE

PORTE FUSIBLE POUR BRULEUR

SICHERUNGSCHALTER FÜR BRENNER

BURNER FUSE HOLDER

PORTA - FUSIBLE PARA QUEMADOR

8PRESSACAVO PER CAVO TERMOSTATO AMBIENTE

PRESSE ETOUPE POUR THERMOSTAT D’AMBIANCE

RAUMTHERMOSTAT ABEL FÜHRUNG

CABLE FASTENER FOR ROOM THERMOSTAT

PRENSA - CABLE PARA CABLE DE TERMOSTATO AMBIENTE

9SPIA TERMOSTATO DI SICUREZZA, L2

LAMPE TEMOIN SECURITE DE SURCHAUFFE, L2

ÜBERHITZUNGSCHUTZ ONTROLLAMPE, L2

OVERHEAT THERMOSTAT CONTROL LAMP, L2

TESTIGO TERMOSTATO DE SEGURIDAD, L2

10 SPIA BLOCCO VENTILATORE

LAMPE TEMOIN ARRET VENTILATEUR

VENTILATOR “AUS” ONTROLLAMPE

FAN STOP CONTROL LAMP

TESTIGO BLOQUEO VENTILADOR

11 RIARMO VENTILATORE

REARMEMENT VENTILATEUR

VENTILATOR ENTRIEGELUNGS SCHALTER

FAN RESET

RESTABLECIMIENTO VENTILADOR

DESCRI IONE

I generatori d’aria calda della serie SP sono destinati al riscalda-

mento di locali aventi medie o grandi dimensioni per i quali si richiede

un sistema di riscaldamento fisso.

L’aria viene riscaldata utilizzando l’energia termica sviluppata du-

rante la combustione e trasmessa dai fumi caldi all’aria fresca attraver-

so le superfici metalliche della camera di combustione, del tipo a dop-

pio giro di fumi, e dello scambiatore di calore.

Il canale di passaggio dell’aria e quello dei fumi sono separati e

realizzati con saldature e guarnizioni di tenuta. I prodotti della combu-

stione, dopo essersi raffreddati, sono convogliati ad un condotto di

scarico; tale condotto deve essere collegato ad un camino o canna fu-

maria avente dimensioni tali da garantire l’evacuazione dei fumi.

L’aria comburente, ossia quella necessaria alla combustione, viene

aspirata dal bruciatore che la preleva direttamente dall’ambiente da ri-

scaldare; tale ambiente, quindi, deve essere opportunamente ventilato

al fine di assicurare che il ricambio di aria sia sufficiente.

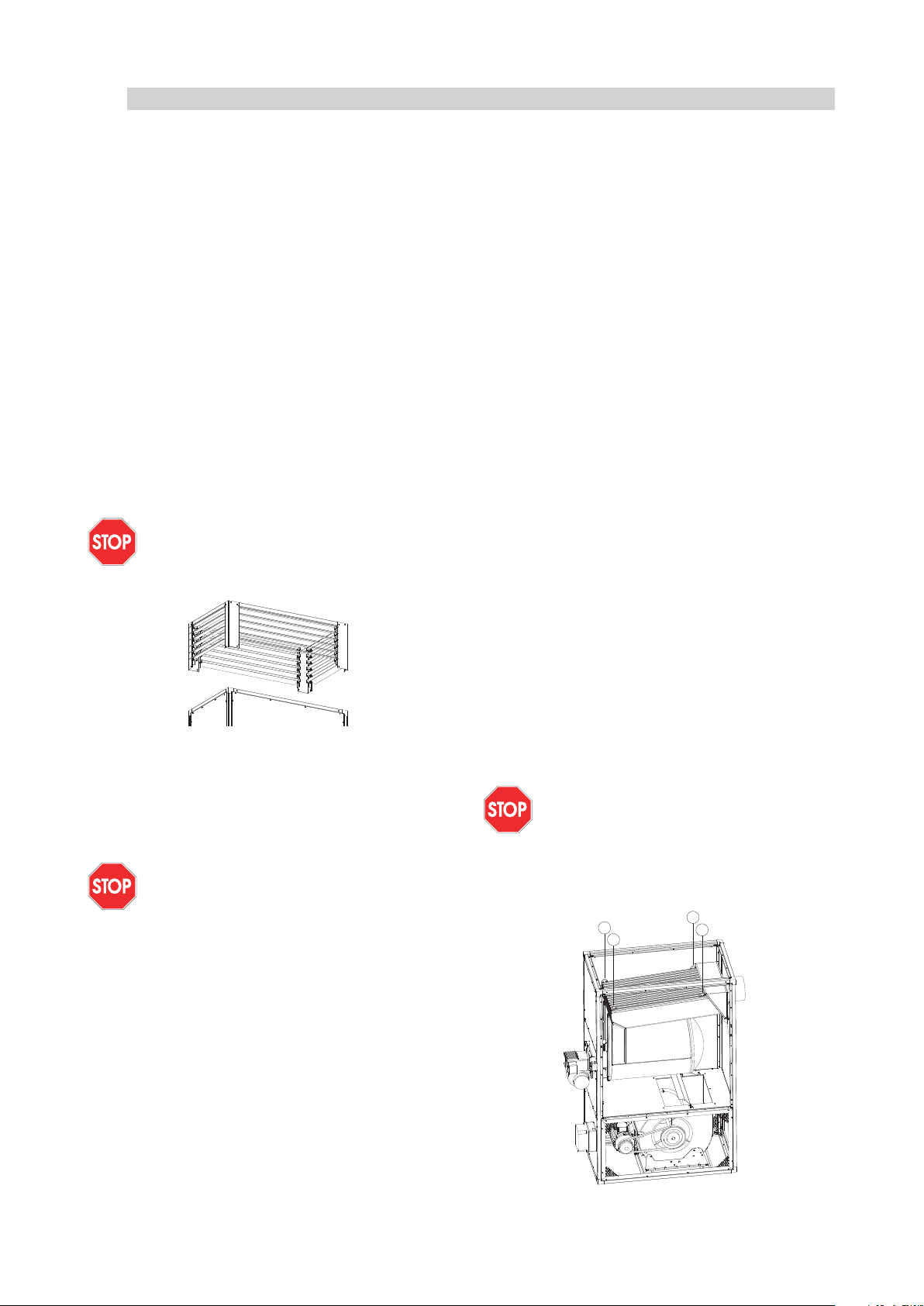

Il condotto terminale di mandata dell’aria calda é provvisto di quat-

tro aperture laterali (Fig. 1), regolabili ruotando le alette mobili sino a

indirizzare il flusso d’aria calda nella direzione desiderata.

Attenzione

Durante il funzionamento, ue ei quattro lati evono es-

sere lasciati aperti, per evitare il surriscal amento ella

camera i combustione. Per questa ragione le alette el

lato frontale, ossia el lato bruciatore, sono bloccate a

una staffa che ne impe isce la completa chiusura.

Fig. 1

I generatori d’aria calda SP 100C, SP 150B, SP 200B, possono fun-

zionare con bruciatori alimentati a gasolio, metano (G20) o GPL (buta-

no, G30 e propano, G31), aventi modalità di funzionamento ON-OFF.

Attenzione

Possono essere utilizzati solamente i bruciatori scelti e

forniti al costruttore. La marcatura CE ella macchina

eca e se si sostituisce il bruciatore con un mo ello non

originale, seppure avente caratteristiche simili.

Il funzionamento dell’apparecchio, infine, é controllato da tre di-

spositivi di sicurezza che intervengono in caso di grave malfunziona-

mento. L’apparecchiatura di controllo del bruciatore, montata sullo

chassis del bruciatore stesso e dotata di pulsante di riarmo, ne provoca

l’arresto se la fiamma si spegne. Il termostato di sicurezza a riarmo ma-

nuale, L, e il relé termico, RM, intervengono arrestando il funzionamen-

to del generatore: il primo se la temperatura della camera di combustio-

ne supera il valore limite preselezionato (la lampada (9) si illumina); il

secondo se l’assorbimento di corrente elettrica del motore del ventila-

tore supera il valore limite (la lampada (10) si illumina).

Se uno di questi dispositivi di sicurezza interviene, si deve sempre

ricercare la causa dell’intervento ed eliminarla prima di premere il ri-

spettivo pulsante di riarmo e avviare il generatore (“INCONVENIENTI DI

FUNZIONAMENTO, CAUSE E RIMEDI”).

RACCOMANDA IONI GENERALI

L’installazione, la regolazione e l’uso del generatore d’aria calda de-

vono essere eseguiti rispettando le regolamentazioni e le leggi in vigore

relative all’utilizzazione della macchina.

È buona regola assicurarsi che:

• le istruzioni contenute nel presente manuale siano seguite scru-

polosamente;

• il generatore non sia installato nelle aree a maggiore rischio di in-

cendio o di esplosione;

• materiali facilmente infiammabili non siano depositati nelle vicinan-

ze dell’apparecchio (la distanza minima deve essere pari a 3 m);

• siano state adottate le misure necessarie per prevenire gli incendi;

• l’aerazione del locale nel quale si trova il generatore sia garantita

e sia sufficiente al fabbisogno del generatore medesimo;

• l’apparecchio sia disposto nelle vicinanze di un camino e di un

quadro elettrico di alimentazione con caratteristiche conformi a

quelle dichiarate;

• il generatore sia controllato prima della messa in funzione e sor-

vegliato regolarmente durante l’uso impedendo l’avvicinamento

di bambini e/o animali;

• al termine di ogni esercizio d’uso l’interruttore di sezionamento

sia disinserito.

È inoltre obbligatorio rispettare le condizioni di funzionamento del

generatore d’aria calda ed in particolare:

• non superare la potenza termica massima del focolare;

• assicurarsi che la portata d’aria non sia inferiore a quella nomina-

le; si deve quindi controllare che non vi siano ostacoli od ostru-

zioni ai condotti di aspirazione e/o di mandata dell’aria, come teli

o coperte adagiati sull’apparecchio, pareti od oggetti ingombranti

vicini al generatore, ecc. Se la portata d’aria è scarsa si ha il sur-

riscaldamento della camera di combustione e il conseguente in-

tervento del termostato di sicurezza a riarmo manuale.

ISTRU IONI PER L’INSTALLA IONE

Attenzione

Tutte le operazioni escritte in questo paragrafo evono

essere eseguite solo a personale professionalmente

qualificato.

IMOZIONE DEL PALLET

Per rimuovere il generatore d’aria calda dal pallet sul quale è mon-

tato per il trasporto, svitare le viti di fissaggio del pannello inferiore al

pallet e sollevare la macchina con un adeguato organo di sollevamento

collegato nei quattro punti (a) (Fig. 2).

Fig. 2

COLLEGAMENTI ELETT ICI E EGOLAZIONI

La dotazione di serie del generatore d’aria calda comprende tutti i

dispositivi di controllo e di sicurezza indispensabili per il funzionamento

della macchina: quadro elettrico, termostato del ventilatore e termosta-

to di sicurezza a riarmo manuale sono già collegati.

Attenzione

La linea elettrica i alimentazione el generatore eve

essere provvista i messa a terra e i interruttore ma-

gneto-termico con ifferenziale.

Il cavo i alimentazione elettrica eve essere allacciato

a un qua ro elettrico munito i interruttore i seziona-

mento.

Si devono ancora effettuare:

• l’allacciamento alla rete elettrica, da eseguirsi dopo aver control-

lato le caratteristiche di alimentazione elettrica riportate sull’eti-

chetta adesiva (in Tab. I è indicata l’etichetta applicata alle mac-

chine con alimentazione trifase, in Tab. II il tipo di alimentazione);

il cavo di alimentazione, che non é compreso nella dotazione di

serie, deve essere:

• del tipo H07RN-F con sezione del filo pari a 1,5 mm2,

• inserito nel quadro elettrico del generatore attraverso il pressaca-

vo (3) e collegato ai morsetti N, L e , se monofase, o N, R, S, T

e , se trifase (“SCHEMA ELETTRICO”),

• collegato direttamente ad un quadro elettrico di alimentazione

munito di interruttore di sezionamento e

• avere lunghezza non superiore a 2 m;

Tab. I

Tab. II

• il montaggio del bruciatore, da fissare al generatore con le appo-

site viti avendo cura di interporre la guarnizione fornita a corredo

del bruciatore;

• il collegamento del bruciatore alla linea di alimentazione del com-

bustibile e la taratura del bruciatore (manuale d’uso del bruciato-

re) concordemente alla potenza termica max del generatore indi-

cata sull’etichetta dei dati tecnici;

• l’eventuale collegamento del termostato ambiente o di altri ac-

cessori dell’impianto (come ad es., l’orologio) il cui cavo elettrico

deve essere inserito nel quadro elettrico del generatore attraver-

so il pressacavo (8) e collegato ai morsetti 7 e 8 della morsettiera

(“SCHEMA ELETTRICO”).

Dopo aver eseguito tutte le operazioni descritte e prima di avviare

la macchina, é opportuno controllare i collegamenti elettrici effettuati

con quelli riportati sullo schema elettrico e controllare la taratura del

termostato F (“LA TABELLA DELLE CARATTERISTICHE TECNICHE”). Al

primo avviamento si deve sempre controllare che l’assorbimento di

corrente del ventilatore non superi quello dichiarato.

Il bruciatore, infine, deve essere regolato seguendo le istruzioni ri-

portate sul relativo manuale d’uso concordemente ai dati tecnici indicati

per il generatore d’aria calda.

COLLEGAMENTO AI CONDOTTI DI MANDATA DELL’A IA CALDA

Il generatore d’aria calda è predisposto per il funzionamento con

diffusione dell’aria attraverso il condotto di Fig. 1. Tale dispositivo può

essere sostituito con condotti di sezione opportuna collegati in serie, se

specifiche esigenze di impiego lo richiedono; poiché il valore della por-

tata d’aria può variare si devono svolgere controlli e regolazioni che de-

vono sempre essere eseguiti ogni qualvolta cambiamenti significativi

siano apportati al circuito di distribuzione dell’aria calda (modifiche alla

lunghezza o al diametro dei tubi, al numero di curve, ecc.). Si deve:

• verificare che la corrente assorbita dal motore del ventilatore non

sia superiore al valore dichiarato;

• verificare che la portata d’aria sia pari a quella nominale.

Fig. 3

Se il valore della portata d’aria é diverso da quello specificato, si

devono effettuare le seguenti operazioni (Fig. 3):

1) smontare ed estrarre la griglia di aspirazione del lato motore-

ventilatore;

2) svitare la vite (2) della slitta del motore;

3) togliere la cinghia (1);

4) allentare i grani (3);

5) ruotare la parte mobile (4) della puleggia svitandola o avvitando-

la per diminuire o aumentare rispettivamente la velocità di rota-

zione e, quindi, la portata d’aria del ventilatore;

6) bloccare i grani (3);

7) montare la griglia di aspirazione;

8) ripetere le operazioni da (1) a (7) sino a quando la portata dell’a-

ria non raggiunge il valore nominale.

COLLEGAMENTO AL CONDOTTO DI EVACUAZIONE DEI FUMI

I condotti di evacuazione dei fumi devono essere in acciaio e

conformi alla norma EN 1443.

Il rendimento di combustione ed il corretto funzionamento del bru-

ciatore dipendono dal tiraggio del camino. Il collegamento alla canna

fumaria deve essere effettuato rispettando le disposizioni delle leggi vi-

genti e osservando le seguenti prescrizioni:

• il percorso del raccordo fumario deve essere il più breve possibi-

le e con pendenza ascendente;

• si devono evitare curve strette e riduzioni di sezione;

• deve essere predisposto un camino per ogni generatore di aria

calda;

• il tiraggio della canna fumaria deve essere almeno pari a quello

prescritto

• la canna fumaria deve avere lunghezza pari ad 1 metro.

ANALISI DEI P ODOTTI DELLA COMBUSTIONE

Le sonde per il controllo della composizione dei prodotti della

combustione e della temperatura dei fumi devono essere posizionate

come indicato in Fig. 4.

Fig. 4

Al termine delle prove di collaudo il foro praticato per l’inserimento

delle sonde deve essere sigillato con materiale che garantisca la tenuta

del condotto e sia resistente alle elevate temperature.

COLLEGAMENTO ALLA LINEA DI ALIMENTAZIONE DEL COMBUSTIBILE

E T ASFO MAZIONE DA UN TIPO DI GAS AD UN ALT O

Tale collegamento deve essere eseguito secondo le indicazioni del

manuale d’uso del bruciatore.

Il bruciatore a gas é del tipo a policombustibile e, quindi, può fun-

SP 100C SP 150B SP 200B

333

Tensione [V] 230/400 230/400 230/400

Frequenza [Hz] 50 50 50

Numero di fasi

❏230V - 3~ - 50Hz

❏400V - 3~ - 50Hz

432

200 mm

almeno una volta al termine della stagione di esercizio o più frequente-

mente se vi è un’eccessiva quantità di fuliggine; la presenza di quest’ul-

tima può dipendere dal difettoso tiraggio del camino, dalla pessima

qualità del combustibile, dalla cattiva regolazione del bruciatore o dal-

l’alternarsi più o meno frequente delle fasi di accensione ed arresto del

bruciatore. È opportuno prestare attenzione durante il funzionamento:

pulsazioni all’avviamento possono essere dovute ad eccessiva presen-

za di fuliggine.

Per accedere alla parte interna dello scambiatore (1), dopo aver ri-

mosso il bruciatore (2), si deve smontare il pannello posteriore supe-

riore (3) e quello d’ispezione dello scambiatore (4) estraendo i turbo-

lenziatori (5): con uno scovolo o un’aspirapolvere si asportano la fulig-

gine residua e le parti estranee.

PULIZIA DEL VENTILATO E

Si devono asportare eventuali corpi estranei intrappolati fra le ma-

glie della griglia di aspirazione (6) e, se necessario, si deve pulire la

ventola con utensili per soffiare aria compressa.

PULIZIA DEL B UCIATO E

Per il buon funzionamento del generatore si deve eseguire regolar-

mente la manutenzione del bruciatore rivolgendosi ad un centro auto-

rizzato di assistenza tecnica.

Le operazioni di pulizia, manutenzione e regolazione devono co-

munque essere svolte attenendosi scrupolosamente alle specifiche

istruzioni riportate sul manuale d’uso.

Attenzione

Dopo ogni tipo i intervento tecnico, assicurarsi che

l’apparecchio sia messo in funzione regolarmente.

Fig. 5

TRASPORTO E MOVIMENTA IONE

Per il trasporto e la movimentazione la macchina deve essere ada-

giata su una pedana e sollevata con un carrello elevatore.

Attenzione

Prima i spostare l’apparecchio si eve:

• Arrestare la macchina secon o le in icazioni el para-

grafo “ARRESTO”

• Disinserire l’alimentazione elettrica agen o sull’inter-

ruttore i sezionamento posto sul qua ro elettrico i

alimentazione

• Atten ere che il generatore si raffre i.

• Non tentare mai il sollevamento manuale el generato-

re: il peso eccessivo potrebbe pro urre anni fisici ri-

levanti.

zionare con gas metano o G.P.L.. Il generatore d’aria calda é fornito con

il bruciatore già predisposto per il funzionamento con gas metano, G20.

Per la trasformazione da gas metano a G.P.L. o viceversa si devono se-

guire le istruzioni del manuale d’uso del bruciatore. Tale manuale è alle-

gato al presente con busta contenente l’eventuale orifizio calibrato da

sostituire (manuale d’uso del bruciatore) e un’etichetta adesiva riportan-

te il tipo di gas per il quale la macchina è stata predisposta.

ISTRU IONI PER L’UTILI A IONE

AVVIAMENTO

Per avviare il generatore:

• Assicurarsi che il commutatore (2) sia predisposto sulla posizio-

ne “0”.

• Alimentare elettricamente il generatore agendo sull’interruttore di

sezionamento posto sul quadro elettrico di alimentazione.

• Se il funzionamento è manuale, spostare il commutatore (2) nel-

la posizione : il bruciatore si avvia e dopo alcuni minuti di pre-

riscaldamento della camera di combustione si avvia anche il ven-

tilatore.

• Se il funzionamento è automatico, si deve regolare il valore desi-

derato della temperatura del termostato ambiente e spostare il

commutatore (2) nella posizione : il generatore si avvia e si

arresta automaticamente quando la temperatura dell’ambiente è

rispettivamente minore o maggiore del valore selezionato.

• Se dopo tali operazioni il generatore non funziona, si deve consul-

tare il paragrafo “INCONVENIENTI DI FUNZIONAMENTO, CAUSE

E RIMEDI” e scoprire la causa del mancato funzionamento.

A ESTO

Per arrestare l’apparecchio bisogna agire sul commutatore (2),

spostandolo nella posizione “0”, se il funzionamento è manuale, o sul

termostato ambiente se il funzionamento è automatico. Il bruciatore si

arresta e il ventilatore continua a funzionare, avviandosi più volte, fino

al completo raffreddamento della camera di combustione.

Attenzione

Non si eve mai arrestare il funzionamento el generato-

re isinseren o l’interruttore i sezionamento el qua-

ro i alimentazione.

L’alimentazione elettrica eve essere isinserita solo

opo l’arresto el ventilatore.

VENTILAZIONE

Per ottenere il funzionamento del generatore nel modo di sola ven-

tilazione continua, si deve spostare il commutatore (2) nella posizione

con simbolo .

MANUTEN IONE

Attenzione

Tutte le operazioni escritte in questo paragrafo evono

essere eseguite solo a personale professionalmente

qualificato.

Per il regolare funzionamento dell’apparecchio è necessario effet-

tuare periodicamente le seguenti operazioni, avendo cura di escludere

la linea elettrica di alimentazione del generatore prima di iniziare.

Attenzione

Prima i iniziare l’operazione si eve:

• Arrestare la macchina secon o le in icazioni el para-

grafo “ARRESTO”

• Disinserire l’alimentazione elettrica agen o sull’inter-

ruttore i sezionamento posto sul qua ro elettrico i

alimentazione

• Atten ere che il generatore si raffre i.

PULIZIA DELLO SCAMBIATO E DI CALO E E DELLA CAME A DI

COMBUSTIONE

Per mantenere elevata l’efficienza e prolungare la durata della mac-

china, l’operazione descritta in questo paragrafo deve essere effettuata

INCONVENIENTI DI FUNZIONAMENTO CAUSA RIMEDIO

•Verificare la funzionalità e la posizione

•dell’interruttore

•Verificare le caratteristiche della linea elettrica

•Verificare i collegamenti elettrici

•Controllare l’integrità dei fusibili

•Posizione errata dell'interruttore generale • Selezionare la posizione corretta

•Verificare la posizione del termostato e

•correggerla

•Verificare la funzionalità del termostato

• Dispositivo di sicurezza (bruciatore,termostato

•L, relé termico) non riarmato dopo una

•riparazione

•Premere il rispettivo pulsante di riarmo

•Controllare la portata di combustibile

•Verificare la corretta posizione di eventuali

•serrande, bocchette, ecc.

•Rimuovere eventuali parti intrappolate nei

•condotti dell’aria o nelle griglie di ventilazione

•Aumentare la portata d’aria variando il rapporto

•di trasmissione tra motore e ventilatore

• Intervento del relé termico RM

•(la lampada (9) si illumina)

• Eccessivo assorbimento di corrente del motore

•del ventilatore

• Regolare il rapporto di trasmissione tra il

•motore e il ventilatore

• Il bruciatore si avvia, la fiamma non si accende

•e la spia del pulsante di riarmo si illumina

•Funzionamento irregolare del bruciatore

• Se dopo aver premuto il pulsante di riarmo e

•aver avviato il generatore l’inconveniente si

•ripete per la seconda volta, rivolgersi

•Servizio di Assistenza Tecnica

•Controllare l’integrità dei fusibili

•Verificare i collegamenti elettrici

• Guasto del termostato F

•Controllare il termostato, regolarlo ed

•eventualmente sostituirlo

•Avvolgimento del motore bruciato o interrotto • Sostituire il motore del ventilatore

•Condensatore del motore bruciato • Sostituire il condensatore

•Cuscinetti del motore bloccati • Sostituire i cuscinetti

• Corpi estranei depositati sulle pale del

•ventilatore

•Asportare le parti estranee

• Scarsa circolazione d’aria

•Eliminare ogni possibile ostacolo al passaggio

•dell’aria

• Cinghia di trasmissione allentata o non allineata

• Regolare la tensione della cinghia di

•trasmissione

•Riscaldamento insufficiente • Capacità insufficiente del bruciatore • Rivolgersi al Servizio di Assistenza Tecnica

•Rumorosità o vibrazioni del ventilatore

• Il ventilatore non si avvia o si avvia in ritardo

•Alimentazione elettrica mancante

•L’apparecchio non si avvia

•Alimentazione elettrica mancante

•Funzionamento irregolare del termostato

•ambiente

• Intervento del termostato L

•(la lampada 8 si illumina)

•Sovrariscaldamento della camera di

•combustione

INCONVENIENTI DI FUN IONAMENTO, CAUSE E RIMEDI

DESCRIPTION

Les générateurs d’air chaud de la série SP sont destinés au chauf-

fage de locaux de moyennes ou de grandes dimensions qui imposent

un système de chauffage fixe.

L’air est chauffé grâce à l’énergie thermique développée pendant la

combustion et transmise par les fumées chaudes à l’air frais à travers

les superficies métalliques de la chambre de combustion, du type à

double tour de fumées, et à travers l’échangeur de chaleur.

Le conduit de passage de l’air et celui des fumées sont séparés et

ils sont réalisés avec des soudures et des joints dont l’étanchéité est

parfaite. Les produits de la combustion, après refroidissement, sont di-

rigés vers un tuyau de décharge; ce tuyau doit être relié à une cheminée

ou à un conduit de fumées de dimensions suffisantes à garantir la sor-

tie des fumées.

L’air comburant, c’est à dire l’air nécessaire à la combustion, est as-

piré par le brûleur qui le prélève directement du milieu à chauffer; ce mi-

lieu doit être bien aéré pour assurer un renouvellement d’air suffisant.

Le conduit terminal de la sortie de l’air chaud est pourvu de quatre

ouvertures latérales (Fig. 1), réglables en tournant des ailettes mobiles

pour diriger le flux dans la direction désirée.

Attention

Durant le fonctionnement, eux es quatre côtés oivent

être ouverts, pour éviter la surchauffe e la chambre e

combustion. Pour cette raison les ailettes u côté fron-

tal, c’est à ire u côté u brûleur, sont bloquées avec

une bri e pour en empêcher la fermeture complète.

Fig. 1

Les générateurs d’air chaud SP 100C, SP 150B, SP 200B, peuvent-

être utilisés avec des brûleurs à fuel, a gaz naturel (G20) ou à G.P.L.

(gaz propane G31 et gaz butane G30) ayant un système de fonctionne-

ment ON-OFF.

Attention

Seuls les brûleurs choisis et fournis par le constructeur

peuvent être utilisés. Le marquage CE ne sera plus vali-

e si on substitue le brûleur avec un mo èle non origi-

nal, même si ce ernier possè e es caractéristiques si-

milaires.

Enfin, le fonctionnement de l’appareil est contrôlé par trois disposi-

tifs de sécurité qui interviennent en cas de grave anomalie. Le coffret

de contrôle du brûleur, monté sur le châssis du brûleur-même et pour-

vu d’un bouton de réarmement, en provoque l’arrêt si la flamme

s’éteint. Le thermostat de sécurité à réarmement manuel, L, et le relais

thermique RM, interviennent en arrêtant le fonctionnement du généra-

teur. Le thermostat intervient si la température de la chambre de com-

bustion dépasse la valeur limite présélectionnée (la lampe (9) s’allume).

Le relais thermique intervient si l’absorption de courant électrique du

moteur du ventilateur dépasse la valeur limite (la lampe (10) s’allume).

Si l’un de ces dispositifs se déclenche, il faut toujours chercher la

cause de cette intervention et l’éliminer avant de pousser le bouton de

réarmement et faire démarrer le générateur (“ANOMALIES DE FONC-

TIONNEMENT, CAUSES ET SOLUTIONS”).

RECOMMANDATIONS GENERALES

L’installation, le réglage et l’utilisation du générateur d’air chaud

doivent respecter les normes et les lois en vigueur relatives à

l’utilisation de l’appareil.

Il convient de s’assurer que:

• les instructions contenues dans ce livret sont suivies scrupuleu-

sement;

• le générateur n’est pas installé dans des locaux où il y aurait des

risques d’explosion ou d’incendie;

• des matériaux inflammables ne sont pas déposés à côté de

l’appareil (la distance minimun doit être d’au moins 3m).

• des mesures suffisantes contre les incendies ont été prévues;

• l’aération du local dans lequel se trouve le générateur est garan-

tie et suffisante aux besoins de ce générateur;

• l’appareil est placé à côté d’une cheminée et d’un tableau élec-

trique d’alimentation dont les caractéristiques sont conformes

aux caractéristiques déclarées;

• le générateur est contrôlé avant sa mise en marche et régulière-

ment surveillé durant son utilisation; il faut éviter que des enfants

ou des animaux non surveillés s’approchent de l’appareil.

• à la fin de chaque période d’utilisation l’interrupteur de section-

nement est débranché.

Il faut absolument respecter les conditions de fonctionnement du

générateur d’air chaud et en particulier:

• ne pas dépasser la puissance thermique maximum

• s’assurer que le débit de l’air n’est pas inférieur au débit nominal.

Il faut donc contrôler qu’il n’y a pas d’obstacles ou

d’obstructions aux conduites d’aspiration de l’air et/ou de sortie

de l’air, comme des toiles ou des couvertures placées sur

l’appareil, des murs ou des objets encombrants à côté du géné-

rateur, etc. En effet, un faible débit d’air provoque la surchauffe

de la chambre de combustion et l’intervention du thermostat de

sécurité à réarmement manuel.

INSTRUCTIONS POUR L’INSTALLATION

Attention

Toutes les opérations écrites ans ce paragraphe oi-

vent être effectuées par le personnel spécialisé et auto-

risé.

ET AIT DE LA PALETTE

Pour désolidariser le générateur de la palette de transport sur lequel il

est livré, dévisser les vis d’ancrage et soulever le générateur avec un

engin approprié en utilisant les quatre points d’attache (a) (Fig. 2).

Fig. 2

CONNEXIONS ELECT IQUES ET EGLAGES

Le générateur d’air chaud est fourni avec tous les dispositifs de

contrôle et de sécurité indispensables au bon fonctionnement de

l’appareil: un coffret électrique, un thermostat pour le ventilateur et un

thermostat de sécurité à réarmememt manuel sont déjà branchés.

Attention

La ligne électrique ’alimentation u générateur oit

être pourvue ’une mise à la terre et ’un isjoncteur

magnéto-thermique avec un ifférentiel.

Le câble ’alimentation électrique oit être branché à un

tableau électrique muni ’un interrupteur e sectionne-

ment.

Il faut encore effectuer:

• Le branchement au réseau électrique, qui doit être effectué après

avoir contrôlé les caractéristiques de l’alimentation électrique re-

portées sur l’étiquette adhésive (sur Tab I est indiqué l’étiquette

appliquée sur la machine ayant une alimentation triphasée, sur

Tab II le type d’alimentation); le câble d’alimentation, qui n’est

pas fourni, doit être:

• du type HO7RN-F avec une section de fil de 1,5 mm2,

• branché au coffret électrique du générateur à travers un collier de

serrage (3) et relié aux bornes N, L et , si monophasé, ou aux

bornes N, R, S, T et , si triphasé (“SCHÉMA ÉLECTRIQUE”),

• relié directement à un tableau électrique d’alimentation muni d’un

interrupteur de sectionnement et

• d’une longueur inférieure à 2m.

Tab. I

Tab. II

• le montage du brûleur qui doit être fixé au générateur avec les vis

appropriées en ayant soin d’interposer le joint fourni avec le brû-

leur;

• le branchement du brûleur à la ligne d’alimentation du combus-

tible et le réglage du brûleur (le livret d’instructions du brûleur)

d’un commun accord à la maxime puissance termique du géné-

rateur indiquée sur l’etiquette des données techniques;

• l’éventuel branchement d’un thermostat d’ambiance ou d’autres

accessoires de l’installation (par exemple, l’horloge) qui doit être

branchée au coffret électrique du générateur à travers un collier

de serrage (8) et relié aux bornes 7 et 8 de la barette de

connexion (“SCHEMA ELECTRIQUE”).

Après avoir effectué toutes les opérations décrites et avant de

mettre la machine en fonction, il convient de contrôler les connexions

électriques effectuées, de les comparer avec celles reportées sur le

schéma électrique et de vérifier l’étalonnage du thermostat F (“LE TA-

BLEAU DES CARACTÉRISTIQUES TECHNIQUES”).

Au premier démarrage il faut toujours contrôler que l’absorption de

courant du ventilateur ne dépasse pas l’absorption déclarée.

Enfin, le brûleur doit être réglé en suivant les instructions fournies

sur le livret d’instructions relatif au brûleur en conformité aux données

techniques au générateur d’air chaud.

ACCO DEMENT AUX CONDUITS DE SO TIE DE L’AI CHAUD

Le générateur d’air chaud est prévu pour fonctionner avec une dif-

fusion d’air chaud (Fig.1).

Ce dispositif peut être relié à des conduits de section correcte, si

des exigences spécifiques d’utilisation le requièrent; la valeur du débit

de l’air peut varier, pour cette raison il convient d’effectuer des

contrôles et des réglages. Ces contrôles et réglages sont absolument

nécessaires chaque fois qu’un changement significatif est apporté au

circuit de distribution de l’air chaud (modifications de la longueur et du

diamètre des tubes, du nombre d’angles, etc.)

Il faut (Fig.3):

• Vérifier que le courant absorbé par le moteur du ventilateur ne

soit pas supérieur à la valeur déclarée;

• Vérifier que le débit de l’air soit égal au débit nominal.

Si la valeur du débit de l’air est différente du débit spécifié, il faut

effectuer les opérations suivantes:

1) démonter et retirer la grille d’aspiration du côté moteur-ventila-

teur;

2) enlever la vis (2) du chariot du moteur;

3) enlever la courroie (1) et (4) desserrer les vis (3)

5) faire tourner la partie mobile (4) de la poulie en la dévissant ou

en la vissant pour respectivement diminuer ou augmenter la rapi-

dité de rotation et donc, le débit de l’air du ventilateur;

6) bloquer les vis (3)

7) monter la grille d’aspiration

8) répéter les opérations de (1) à (7) jusqu’à ce que le débit de l’air

ait atteint sa valeur nominale.

Fig. 3

ACCO DEMENT AU CONDUIT D’EVACUATION DES FUMEES

Les conduites d’évacuation des fumées doivent être en acier et

conformes à la régle EN 1443.

Le rendement de la combustion et le fonctionnement correct du

brûleur dépendent du tirage de la cheminée. Le raccordement à la che-

minée doit être effectué en respectant les conditions des lois en vigueur

et en observant les prescriptions suivantes:

• le parcours du raccordement à la cheminée doit être le plus court

possible et en pente ascendante

• il faut éviter les angles fermés ainsi que les réductions de section

• il faut prévoir une cheminée pour chaque générateur

• le tirage de la cheminée doit être au moins égal au tirage prescrit.

• le conduit de fumée doit avoir une longueur de 1 mètre.

ANALYSE DES P ODUITS DE LA COMBUSTION

Les sondes pour le contrôle des produits de la combustion et de la

température des fumées doivent être placées suivant les indications de

la Fig. 4.

A la fin des tests d’essai, le trou pratiqué pour l’introduction des

sondes doit être scellé avec un matériel qui garantisse l’étanchéité du

conduit et qui soit résistant aux températures élevées.

Fig. 4

SP 100C SP 150B SP 200B

Nombre de phases 3 3 3

Tension [V] 230/400 230/400 230/400

Frèquence [Hz] 50 50 50

❏230V - 3~ - 50Hz

❏400V - 3~ - 50Hz

432

200 mm

B ANCHEMENT A LA LIGNE D’ALIMENTATION DU COMBUSTIBLE ET

PASSAGE D’UN TYPE DE GAZ A L’AUT E

Ce branchement doit être exécuté en suivant les indications du livret

d’instructions du brûleur.

Le brûleur à gaz est du type polycombustible, il peut donc fonction-

ner avec du gaz naturel ou du GPL. Le générateur d’air chaud est fourni

avec un brûleur déjà prédisposé pour fonctionner avec du gaz naturel,

G 20. Pour le passage du gaz naturel au GPL ou viceversa il faut suivre

les indications du livret d’instructions du brûleur. Ce livret est joint au

brûleur dans une enveloppe contenant l’éventuel orifice calibré qu’il

faut substituer (livret d’instructions du brûleur) et l’étiquette adhésive

indiquant le type de gaz pour lequel la machine est prédisposée.

INSTRUCTIONS POUR L’UTILISATION

DEMA AGE

Pour mettre le générateur en fonction:

• Mettre le commutateur (2) sur la position “0”;

• Alimenter électriquement le générateur en agissant sur

l’interrupteur de sectionnement placé sur le tableau électrique

d’alimentation.

• Si le fonctionnement est en mode manuel, il faut déplacer le

commutateur (2) sur la position : le brûleur démarre et après

quelques minutes de préchauffage de la chambre de combustion,

le ventilateur démarre.

• Si le fontionnement est automatique, il faut régler la valeur de la

température désirée sur le thermostat d’ambiance et placer le

commutateur (2) sur la position : le générateur démarre et

s’arrête automatiquement quand la température du local est res-

pectivement supérieure ou inférieure à la valeur sélectionnée.

• Si après ces opérations le générateur ne fonctionne pas, il faut

consulter le paragraphe “ANOMALIES DE FONCTIONNEMENT

CAUSES ET SOLUTIONS” et découvrir pourquoi l’appareil ne

fonctionne pas.

A ET

Pour arrêter l’appareil il faut agir sur le commutateur (2), en le met-

tant, sur la position “0” si le fonctionnement est en mode manuel, ou

sur le thermostat d’ambiance si le fonctionnement est en mode auto-

matique. Le brûleur s’arrête et le ventilateur continue à fonctionner, en

démarrant plusieurs fois, jusqu’au refroidissement complet de la

chambre de combustion.

Attention

Il ne faut jamais arrêter le fontionnement u générateur

en ébranchant l’interrupteur e sectionnement u ta-

bleau ’alimentation.

L’alimentation électrique oit être ébranchée seule-

ment après l’arrêt u ventilateur.

VENTILATION

Pour obtenir uniquement la ventilation continue du générateur, il

faut mettre le commutateur (2) sur la position .

ENTRETIEN

Attention

Toutes les opérations écrites ans ce paragraphe oi-

vent être effectuées par le personnel spécialisé et auto-

risé.

Pour un bon fonctionnement de l’appareil il est nécessaire

d’effectuer régulièrement les opérations suivantes.

Avant de commencer, retirez la prise électrique du générateur.

Attention

Avant e commencer cette opération il faut:

• Arrêter l’appareil en suivant les in ications u para-

graphe “ARRET”

• Débrancher l’alimentation électrique en agissant sur

l’interrupteur e sectionnement placé sur le tableau

électrique ’alimentation

• Atten re que le générateur refroi isse

NETTOYAGE DE L’ECHANGEU DE CHALEU ET DE LA CHAMB E DE

COMBUSTION

Pour prolonger la durée de vie de la machine et en garantir une

bonne efficacité, cette opération doit être effectuée à la fin de chaque

saison de chauffe ou plus souvent s’il y a une accumulation excessive

de suie. Ce phénomème peut dériver du tirage défectueux de la chemi-

née, de la mauvaise qualité du combustible, du mauvais réglage du

brûleur, de la succession plus ou moins fréquente des phases

d’allumage et d’arrêt du brûleur. Il est utile d’être attentif pendant le

fonctionnement: des pulsations au moment du démarrage peuvent être

dues à une présence excessive de suie.

Pour accéder à la partie interne de l’échangeur (1), il faut d’abord

enlever le brûleur (2), puis démonter le panneau supérieur postérieur

(3) et celui d’inspection de l’échangeur (4) en retirant les turbulateurs

(5). Avec un écouvillon ou un aspirateur il faut enlever la suie ou les dé-

chets.

NETTOYAGE DU VENTILATEU

Il faut enlever d’éventuels déchets déposés sur la grille d’aspiration

(6), et si cela est nécessaire il faut nettoyer les pales du ventilateur avec

de l’air comprimé.

NETTOYAGE DU B ULEU

Pour un bon fonctionnement du générateur il faut effectuer réguliè-

rement un entretien du brûleur en s’adressant à un centre d’assistance

technique autorisé.

Les opérations de nettoyage, entretien et réglage doivent de toute

façon se dérouler en respectant scrupuleusement les indications spéci-

fiques reportées sur le livret d’instructions.

Attention

Après chaque type e maintenance technique, vérifier

que l’appareille soit en fonction régulièrement.

Fig. 5

TRANSPORT ET DEPLACEMENT

Pour le transport et le déplacement, la machine doit être posée sur

une base et soulevée avec un chariot élévateur.

Attention

Avant e éplacer l’appareil il faut:

• Arrêter la machine selon les in ications u paragraphe

“ARRET”

• Couper le courant électrique en enlevant la prise

• Atten re que le générateur se soit refroi i.

• Ne jamais essayer e soulever le générateur manuelle-

ment: son poi s excessif pourrait vous blesser grave-

ment.

ANOMALIES DE FONCTIONNEMENT, CAUSES ET SOLUTIONS

ANOMALIE DE FONCTIONNEMENT CAUSE SOLUTION

•Vérifier le fonctionnement et la position de

•l’interrupteur

•Vérifier les caractéristiques de la ligne électrique

• Vérifier les branchements électri-ques

•Vèrifier l’efficacité des fusibles

• Mauvaise position de l’interrup-teur général • Sélectionner la position correcte

• Vérifier la position du thermostat et la corriger

•Vérifier le bon fonctionnement du thermostat

• Dispositif de sécurité (brûleur, thermostat L,

•relais thermique) non réarmé après une

•réparation

• Pousser le respectif bouton de réarmement

•Contrôler le dèbit du combustible

•Vérifier la correcte position d’é-ventuels

•rideaux, gâches, etc.

•Enlever d’éventuels déchets blo-qués dans les

•conduites de l’air ou dans les grilles de

•ventilation.

•Régler le raport de transmission entre le moteur

•et le ventilateur

• Intervention du relais thermique RM

•(la lampe (9) s’allume)

• Absorption excessive de courant du moteur du

•ventilateur

• Régler le rapport de transmission entre le

•moteur et le ventilateur.

• Le brûleur démarre, la flamme ne s’allume pas,

•la lampe témoin du bouton de réarmement

•s’allume

• Mauvais fonctionnement du brûleur

• Si après avoir poussé le bouton de rèarmement

•et après avoir fait démarré le générateur,

•l’inconvé-nient se répète pour une seconde fois,

•il faut s’dresser au Service d’Assistance Tecnique

• Vérifier l’efficacité des fusibles

• Vérifier les branchements électri-ques

• Panne du thermostat F • Contrôler le thermostat, le régler et

•éventuellement le remplacer

• Bobinnage du moteur brûlé ou interrompu • Remplacer le moteur du ventila-teur

• Condensateur du moteur brûlé • Remplacer le condensateur

• Roulements du moteur bloqués • Remplacer les roulements

• Déchets déposés sur les pales du ventilateur • Enlever les déchets

• Circulation de l’air insuffisante • Eliminer tout obstacle possible au passage de

•l’air

• La courroie de transmission desserrée ou non

•alignée

• Régler la tension de la courroie de

•transmission.

• Réchauffement insuffisant • Capacité du brûleur insuffisante • S’adresser au Service d’Assistance Technique

• Bruits et vibrations du ventilateur

•L’appareil ne démarre pas

• Le courant électrique n’arrive pas

• Mauvais fonctionnement du ther-mostat

•d’ambiance

• Le ventilateur ne démarre pas ou démarre en

•retard

• Le courant électrique n’arrive pas

• Intervention du thermostat L

•(la lampe (8) s’allume) •Surchauffe de la chambre de combustion

BESCHREIBUNG

Die Warmlufterzeuger der Serie SP sind zum Heizen von mittleren

bis zu großen Räumen bestimmt, für die eine standfeste Heizquelle er-

forderlich ist.

Die Luft wird dadurch erwärmt, dass die mittels Verbrennung er-

haltene thermische Energie durch den heißen Rauch über die Metall-

flächen der Brennkammer, mit doppeltem Rauchumlauf, sowie über

den Wärmeaustauscher an die frische Luft abgegeben wird.

Der für die Passage der Luft und jener für den Durchzug des

Rauchs vorgesehene anal sind voneinander getrennt und so ausge-

führt, dass die Schweißstellen und die Dichtungen hermetisch sind. Die

Verbrennungsprodukte werden nach dem Abkühlen einem Abzugsrohr

zugeführt; das oben genannte Rohr ist an einen amin bzw. Schorn-

steinrohr anzuschließen und zwar sollen die Ausmaße desselben so

sein, dass der Austritt des Rauches gewährleistet wird.

Der Sauerstoffträger, d.h. die für die Verbrennung notwenige Luft,

wird vom Brenner direkt aus dem aufzuheizenden Raum angesaugt; der

oben genannte Raum muss deshalb entsprechend gelüftet werden, da-

mit ein hinreichender Luftaustausch vorhanden ist.

Der Endausblaskanal für die Warmluft ist mit vier seitlichen regel-

baren Öffnungen versehen (Bild 1), die so gedreht werden können,

dass der Warmluftstrom in die gewünschte Richtung ausgeblasen wird.

Achtung

Währen es Betriebs müssen zwei er vier Seiten offen

gelassen wer en, um ein Überhitzen er Brennkammer zu

vermei en. Aus iesem Grun sin ie Flügel an er

Stirnseite, .h. auf er Brennerseite, urch einen Bügel

blockiert, um ein völliges Verschließen zu vermei en.

Bild 1

Die Warmlufterzeuger SP 100C, SP 150B, SP 200B können mit

Dieselöl, Erdgas (G20) oder Flüssiggas GPL (Butan, G30, und Propan-

gas, G31) bei betriebenen Brennern auf Betriebsweise ON-OFF verwen-

det werden.

Achtung

Es ürfen le iglich ie vom Hersteller ausgewählten un

gelieferten Brenner eingesetzt wer en. Die EG-Kenn-

zeichnung am Gerät ist hinfällig, falls er Brenner mit ei-

nem nicht originalen Brenner ersetzt wir , auch wenn

ieser über ähnliche Merkmale verfügen sollte.

Der Betrieb des Brenners wird schließlich durch drei Sicherheits-

vorrichtungen überprüft, die im Falle einer schweren Betriebsstörung

eingreifen. Das Brenner- ontrollgerät, das auf dem Gehäuse des Bren-

ners selbst montiert ist und über eine Wiedereinschalttaste verfügt, be-

wirkt bei Erlöschen der Flamme den Stillstand. Der Sicherheitsther-

mostat mit Wiedereinschaltung von Hand L und mit dem thermischen

Relais RM greifen ein, indem sie den Betrieb des Warmlufterzeugers

blockieren: Erstgenannter, wenn die Brennkammertemperatur den ein-

gestellten Grenzwert überschreitet (die Signalllampe (9) leuchtet auf),

Zweitgenannter, wenn der Strombedarf des Lüftermotors den Grenz-

wert überschreitet (die Signalllampe (10) leuchtet auf).

Wenn eine dieser Sicherheitsvorrichtungen eingreift, ist stets die

Ursache dafür aufzusuchen und der Schaden muss vor Drücken der

entsprechenden Wiedereinschalttaste und Wiedereinschalten des

Warmlufterzeugers behoben werden (“BETRIEBSSTÖRUNGEN, URSA-

CHEN UND BEHEBUNGEN”).

ALLGEMEINE EMPFEHLUNGEN

Die Installation, die Regelung und der Einsatz von Warmlufterzeu-

gern hat unter Berücksichtigung der geltenden Vorschriften und Geset-

ze über die Verwendung des Gerätes zu erfolgen.

Es empfiehlt sich, für Folgendes zu sorgen:

• Genaue Befolgung der in vorliegendem Handbuch enthaltenen

Anleitungen;

• Vermeidung der Aufstellung von Warmlufterzeugern in Räumen,

in welchen Explosionsgefahr besteht oder in denen kein Feuer

verwendet werden darf;

• eine Lagerung von entflammbaren Materialien in der Nähe des

Gerätes (Mindestabstand entspricht 3 m);

• Entsprechende Vorsorge für brandverhütende Massnahmen;

• Lüftung des Raumes, in dem sich der Warmlufterzeuger befindet.

Diese soll außerdem für den Bedarf des Gerätes selbst hinrei-

chend sein;

• Aufstellung des Gerätes in der Nähe eines amins und eines

elektrischen Versorgungsschaltpults, das den angeführten enn-

werten entspricht;

• Überprüfung des Gerätes vor der Inbetriebnahme und regelmäßi-

ge ontrolle während der Verwendung selbst, insbesondere soll

verhindert werden, dass sich dem unbewachten Gerät inder

oder Tiere nähern;

• Nach Abstellen des Betriebes soll jedesmal der Unterbrechungs-

schalter aus der Steckdose herausgezogen werden.

Weiters sind die Betriebsbedingungen des Warmlufterzeugers zu

berücksichtigen, insbesondere:

• die thermische Höchstleistung der Feuerung darf nicht über-

schritten werden;

• Man hat sich zu vergewissern, dass die Luftzufuhr nicht unter der

Nennluftzufuhr liegt; es ist deshalb zu prüfen, dass keine Hinder-

nisse oder Verstopfungen in den Ansaug- und/oder Ausblasroh-

ren vorhanden sind, wie zum Beispiel auf dem Gerät abgelegte

Tücher oder Decken oder in unmittelbarer Nähe des Gerätes be-

findliche Wände bzw. große Gegenstände. Eine geringe Luftzu-

fuhr kann nämlich zu einer Überbelastung des Lüfters führen,

was eine Überhitzung des Motors und der Brennkammer bewirkt

und demnach das Einschalten der Sicherheitsthermostaten, mit

Wiedereinschaltung von Hand.

ANLEITUNGEN FÜR DEN INSTALLATEUR

Achtung

Alle in iesem Kapitel beschriebenen Operationen sin

von iesbezüglich befugtem Fachpersonal auszuführen.

ENTFE NUNG DE T ANSPO T PALETTE

Die Befestigungschrauben zwischen Palette und Heizer entfernen

und mit Heber den Heizer entfernen. Zur Befestigung am Heber benüzt

man die vier Schraubenstellen (a) (Bild 2).

Bild 2

ST OMANSCHLÜSSE UND EGELUNGEN

Die Serienausführung des Warmlufterzeugers versteht sich inklusi-

ve aller für den Betrieb des Gerätes unerläßlichen ontroll- und Sicher-

heitseinrichtungen: elektrische Schalttafel, Lüfterthermostat und Si-

cherheitsthermostat mit Wiedereinschaltung von Hand bereits ange-

schlossen.

Achtung

Die elektrische Versorgungsleitung es Warmlufterzeu-

gers muss mit einer Er leitung un mit einem thermischen

Magnetschalter mit Differential ausgestattet wer en.

Das elektrische Versorgungskabel ist an ein mit Trennschalter aus-

gestattetes, elektrisches Schaltpult anzuschließen.

Weiters ist noch folgendes auszuführen:

• Der Anschluss ans Stromnetz, nach vorheriger Überprüfung der

auf dem lebeschild angeführten elektrischen Versorgungswerte

(in der Tabelle I ist das auf den Geräten mit dreiphasiger Versor-

gung angebrachte Etikett zu ersehen, in der Tabelle II wird die

Versorgungsart angegeben); beim Versorgungskabel, das nicht

serienmäßig mitgeliefert wird, ist Folgendes zu beachten:

• HO7RN-F- abel mit einem abelschnitt von 1,5 mm2

• es wird mittels der abelführung (3) in die Schalttafel des Warm-

lufterzeugers eingeführt und an die lemmen N, L und , ein-

phasige Versorgung, bzw. an die lemmen N, R, S, T und ,

dreiphasige Versorgung (“ELE TRISCHES SCHEMA”),

• es wird direkt an eine mit Trennschalter versehene Versorgungs-

schalttafel angeschlossen,

• seine Länge darf den Wert von 2 m nicht überschreiten;

Tabelle I

Tabelle II

• Brennermontage, wobei der Brenner an den Warmlufterzeuger

mit den entsprechenden Schrauben zu montieren ist, wobei die

mit dem Brenner mitgelieferte Dichtung zwischenzulegen ist;

• Anschluss des Brenners an die Brennstoff-Versorgungsleitung

und das Tarierung des Brenners (Brenner-Betriebsanleitung)

übereinstimmed zur maxime thermische des Erzeugers zeigt auf

das Etikett der technischen Daten;

• Eventueller Anschluss der Raumthermostaten oder weiterer Zu-

behörteile der Anlage (so z.B. einer Uhr): das abel mittels der

abelführung (8) in die Schalttafel des Warmlufterzeugers ein-

führen und an die lemmen 7 und 8 der lemmenleiste ange-

schließen (“ELE TRISCHES SCHEMA”),

Nachdem alle Anschlüsse vorgenommen worden sind, ist es rat-

sam, vor Inbetriebnahme des Gerätes die hergestellten Anschlüsse mit

denjenigen, die auf dem elektrischen Schema verzeichnet sind, zu ver-

gleichen und die Eichung des Thermostats F (“TABELLE DER TECHNI-

SCHEN DATEN”) zu überprüfen. Bei der ersten Inbetriebnahme ist stets

darauf zu achten, dass der Strombedarf des Lüfters die angegebenen

Werte nicht überschreitet.

Der Brenner ist abschließend gemäß den in der beigefügten Bedie-

nungsanleitung vermerkten Angaben zu regeln übereinstimmend zu

den technischen Daten geeigneten fün den Warmlufterzeuger.

ANSCHLUSS AN DIE WA MLUFT-FÖ DE KANÄLE

Der Warmlufterzeuger ist für einen Betrieb mit direkter Luftvertei-

lung vorgesehen (Bild 1).

Diese Vorrrichtung kann an anäle mit entsprechendem Durch-

messer angeschlossen werden, falls spezielle Einsatzfälle dies verlan-

gen; da der Wert der Luftförderung variieren kann, sind ontrollen und

Regelungen jedesmal durchzuführen, wenn wesentliche Veränderungen

am Verteilungskreislauf der Warmluft auftreten (Veränderung der Län-

ge oder des Durchmessers der Rohre, der Anzahl der urven usw.).

Demnach ist folgendes vorzunehmen:

• Sicherstellen, dass der vom Lüftermotor aufgenommene Strom

nicht über dem angegebenen Wert liegt;

• Sicherstellen, dass die Luftförderleistung der Nennförderleistung

entspricht.

Falls der Luft-Ausblaswert sich von dem angegebenen Wert unter-

scheidet, geht man wie folgt vor (Bild 3):

1) das auf der Motor-Lüfterseite befindliche Ansauggitter abmon-

tieren und herausnehmen;

2) die Schraube des Motorschlittens herausschrauben;

3) den Riemen (1) entfernen;

4) die Stifte lockern

5) den beweglichen Teil (4) der Scheibe durch Herausschrauben

bzw. Festschrauben drehen, um die Rotationsgeschwindigkeit zu

verlangsamen oder zu beschleunigen und somit den Luftaustritt

beim Lüfter zu regulieren;

6) die Stifte (3) festschrauben;

7) das Ansauggitter montieren;

8) der Reihe nach die Operationen von (1) bis (7) solange wieder-

holen, bis die Luft den Nennwert erreicht hat.

Bild 3

ANSCHLUSS AN DAS AUCH OH ZU ENTFE NUNG DES AUCHES

Die Rauchleitungen von Evakuieren müssen in Stahl und Norment-

sprechend EN 1443 sein.

Die Brennerleistung und der einwandfreie Betriebsablauf des Bren-

ners hängen vom Schornsteinzug ab. Der Schornsteinanschluss hat

entsprechend der in raft stehenden gesetzlichen Normen und unter

Beachtung folgender Vorschriften zu erfolgen:

• Der Rauchrohrweg hat so kurz wie möglich zu sein und aufstei-

gende Richtung aufzuweisen;

• Enge urven und Durchmesserverringerungen sind zu vermeiden;

• Für jeden einzelnen Warmlufterzeuger ist ein Schornstein vorzu-

sehen;

• Der Schornsteinzug soll mindestens dem vorgeschriebenen ent-

sprechen

• der Schornstein muß 1 Meter Länge zu haben.

ANALYSE DE VE B ENNUNGSP ODUKTE

Zur ontrolle der Zusammensetzung der Verbrennungsprodukte

und der Rauchtemperatur sind die entsprechenden Sonden, wie auf

Bild 4 dargestellt, anzubringen.

Bei Abschluss der Prüfung ist das zur Einführung der Sonden her-

❏230V - 3~ - 50Hz

❏400V - 3~ - 50Hz

SP 100C SP 150B SP 200B

Phasenanzahl 3 3 3

Spannung [V] 230/400 230/400 230/400

Frequenz [Hz] 50 50 50

432

gestellte Loch mit einem Material zu versiegeln, das die Dichtheit des

Rohres gewährleistet und bei hohen Temperaturen temperaturbestän-

dig bleibt.

Bild 4

ANSCHLUSS AN DIE B ENNSTOFFVE SO GUNGSLINIE UND UM Ü-

STUNG DES GASGE ÄTS FÜ EINE ANDE E GASA T

Dieser Anschluss hat gemäß den Brenneranleitungen zu erfolgen.

Der Gasbrenner wird als Mehrbrennstoff-Ausführung hergestellt und

kann daher mit Erdgas oder Flüssiggas GPL betrieben werden. Der

Warmlufterzeuger verfügt über einen Brenner, der bereits zum Betrieb

mit Erdgas, G20, vorgesehen ist. Zum Umrüsten vom Erdgasbetrieb auf

Flüssiggasbetrieb, oder umgekehrt, sind die Anleitungen des Brenner-

handbuchs zu befolgen. Das oben gennante Hanbuch wird mit dem

vorliegenden mitgeliefert. Anliegend befindet sich auch ein Umschlag

mit dem kalibrierten Mundstück, das eventuell auszuwechseln ist

(“BRENNER-GEBRAUCHSANLEITUNGEN”) und ein Aufkleber, auf dem

die Gasart, für die das Gerät vorgesehen ist, angegeben ist.

GEBRAUCHSANWEISUNGEN

INBET IEBNAHME

Beim Anlassen des Warmlufterzeugers ist Folgendes zu beachten:

• Sich vergewissern, dass der Geräteschalter (2) auf Schaltstellung

“0” gestellt ist.

• Den Warmlufterzeuger durch Drücken auf dem am elektrischen

Versorgungsschaltpult angebrachten Unterbrechungsschalter

elektrisch versorgen.

• Bei nicht automatischem Betrieb den Geräteschalter (2) auf Posi-

tion stellen: der Brenner startet und nach einer kurzen Vor-

wärmung der Brennkammer (einigen Minuten) setzt sich eben-

falls der Lüfter in Betrieb.

• Bei einem automatisch betriebenen Gerät ist der gewünschte

Temperaturwert auf dem Raumthermostat einzustellen und der

Geräteschalter (2) auf Position zu stellen: Das An- und Ab-

schalten des Gerätes erfolgt automatisch, sobald die Raumtem-

peratur unter bzw. über dem eingestellten Wert liegt.

• Sollte der Warmlufterzeuger nach genannten Vorkehrungen nicht

funktionieren, sehen Sie zur Auffindung der Störungsursache in

den Paragraphen “BETRIEBSSTÖRUNGEN, URSACHEN UND BE-

HEBUNGEN” nach.

ABSTELLEN

Um das Gerät abzustellen, ist bei manuell betriebenem Gerät der

Geräteschalter (2) auf Position “0” zu stellen. Wenn es sich um ein au-

tomatisch betriebenes Gerät handelt, erfolgt die Regelung am Raumt-

hermostat. Der Brenner stoppt und der Lüfter bleibt weiter in Betrieb,

wobei er mehrmals anläuft, bis die Brennkammer völlig abgekühlt ist.

Achtung

Der Betrieb es Warmlufterzeugers arf nicht a urch

gestoppt wer en, ass man einfach en Stecker aus em

Versorgungsschaltpult herauszieht. Die elektrische Ver-

sorgung arf erst nach Stillstan es Lüfters unterbro-

chen wer en.

LÜFTUNG

Um lediglich den fortlaufenden Lüftungsbetrieb seitens des Gerä-

tes zu erwirken, ist der Geräteschalter (2) auf die Position des -

Symbols zu stellen.

WARTUNG

Achtung

Alle in iesem Kapitel beschriebenen Operationen sin

von entsprechen befähigtem Fachpersonal auszuführen.

Für einen tadellosen Betrieb des Gerätes sind regelmäßig folgende

Maßnahmen zu treffen, wobei allerdings zu beachten ist, dass vorher

die Stromversorgung des Warmlufterzeugers zu unterbrechen ist.

Achtung

Vor Beginn er Arbeiten ist Folgen es urchzuführen:

• Das Gerät gemäß en Anleitungen es vorherigen Ab-

schnittes “ABSTELLEN”, anhalten.

• Die Stromversorgung urch Drücken auf em auf em

Schaltpult befin lichen Unterbrechungsschalter unter-

bin en un

• Solange warten, bis as Gerät abgekühlt ist.

EINIGUNG DES WÄ MEAUSTAUSCHE S UND DE B ENNKAMME

Um dem Gerät seine hohe Leistungsfähigkeit zu bewahren und sei-

ne Lebensdauer zu verlängern, sind die in diesem Paragraphen be-

schriebenen Reinigungsarbeiten wenigstens ein Mal am Ende jeder Be-

triebssaison vorzunehmen, oder mehrmals, wenn eine übertriebene

Menge an Ruß vorherrscht. Zu dieser Erscheinung kann es kommen,

wenn z.B. der Schornsteinzug nicht einwandfrei ist, Brennstoff schlech-

ter Qualität verwendet wird, oder der Brenner schlecht eingestellt ist,

oder weiters, wenn das An- und Abschalten des Gerätes mehr oder we-

niger oft erfolgt. In diesem Zusammenhang ist während des Betriebes

des Gerätes aufzupassen: kommt es zu Pulsierungen beim Anlauf, kann

dies bedeuten, dass eine zu große Rußmenge vorhanden ist.

Um sich Zugang zum Inneren des Wärmeaustauschers (1) zu ver-

schaffen, sind nach Entfernung des Brenners (2) die hintere, obere

Platte (3), die Inspektionsplatten (4) des Wärmeaustauschers und der

Verwirbelungsbleche (5) abzumontieren: mit einer Reinigungsbürste

oder einem Staubsauger, sind rückständiger Ruß und sonstige Fremd-

körper zu entfernen.

EINIGUNG DES LÜFTE S

Eventuell auf dem Gitter an der Ansaugseite anhaftende Fremdkör-

per (6) entfernen und, falls nötig, das Flügelrad mit Druckluft reinigen.

EINIGUNG DE B ENNKAMME

Für einen einwandfreien Betrieb des Gerätes ist für die regelmäßige

Wartung der Brennkammer zu sorgen, wofür man sich an eine dazu be-

fähigte undendienststelle wendet. Die Reinigungsarbeiten, die War-

tung und Regelung sollen auf jeden Fall unter genauer Einhaltung der

entsprechenden in der Betriebsanleitung enthaltenen Empfehlungen

durchgeführt werden.

Achtung

Nach je er technische Wartung, überprüfen Sie bitte aß

ie Maschine, ie regelmäßig beginnt.

Bild 5

200 mm

BETRIEBSTÖRUNGEN, URSACHE UND BEHEBUNG

BETRIEBSSTÖRUNG URSACHE BEHEBUNG

•Funktionstüchtigkeit und Position des Schalters

•überprüfen

•Merkmale der elektr. Leitung überprüfen

•elektr. Verbindungen überprüfen

•überprüfen, ob Sicherungen intakt sind

• falsche Geräte- schalterstellung • auf richtige Position stellen

•Thermostatstellung überprüfen und korrigieren

•Thermostatbetriebsfähigkeit überpfüfen

•Sicherheitsvorrichtung (Brenner, Thermostat L,

•thermisches Rélais) nicht wiedereingeschaltet

•nach Reparatur

•entsprechende Wiedereinschalte-taste drücken

•Brennstoffzufuhr überprüfen

•richtige Position von eventuellen Klappen,

•Stutzen usw. überprüfen

•eventuelle Teile, die in den Luftleitungen oder

•Lüftergittern festgehalten werden, entfernen

• Das Verhältnis zwischen Motor und Lüfter

•regeln

• Eingriff des thermischen Relais RM

•(Lampe (9) leuchtet auf)

•übertriebene Stromaufnahme seitens des

•Lüftermotors

• Das Verhältnis zwischen Motor und Lüfter

•regeln

• Brenner läuft an, Flamme zündet jedoch nicht

•und Signallampe d. Wiederein-schalttaste

•leuchtet auf

•unregelmäßiger Betrieb des Brenners

•sollte sich nach Drücken der

•Wiedereinschaltetase und starten des Gerätes

•dieselbe Sitiuation zum zweiten Mal ergeben,

•wende man sich an den tech. Kundendienst

•überprüfen, ob Sicherungen intakt sind

•die elektr. Verbindungen überprü-fen

•Schaden am Thermostaten F

•Thermostat überprüfen, einstellen bzw.

•auswechseln

• Motorwicklung verbrannt oder unterbrochen • Lüftermotor auswechseln

•Motorkondensator verbrannt • Kondensator auswechseln

• Motorlager blockiert • Lager auswechseln

• Fremdkörper auf Lüfterflügeln • Fremdkörper entfernen

• unzureichender Luftumlauf

• alle Hindernisse beseitigen, dieden Luftumlauf

•beeinträchtigen

• gelockerter oder nicht flucht •gerechter Antriebsriemen

• unzureichendes Aufwärmen • unzureichende Wärmeleistung des Brenners

• man wende sich an den technischen

•Kundendienst

• Lärm bzw. Flattern vom Lüfter

• Gerät startet nicht

•fehlende Stromversorgung

•Raumthermostat funktioniert unregelmäßig

•Lüfter läuft nicht an, oder läuft mit

•Verspätung an

• elektr. Versorgung fehlt

• Eingriff von Thermostat L

•(Lampe (8) leuchtet auf)

•Überhitzung der Brennkammer

TRANSPORT UND VERSTELLEN

Für den Transport und das Verstellen des Gerätes soll dieses auf

einen Untersatz gestellt und mit einem Hebewagen gehoben werden.

Achtung

Vor em Verstellen es Gerätes ist Folgen es zu tun:

• as Gerät ist gemäß en in vorigem Paragraphen ange-

führten Angaben abzuschalten

• ie elektrische Versorgung ist urch Herausziehen es

Steckers aus er Steck ose zu unterbrechen

• warten Sie, bis as Heizgerät abgekühlt ist

• Versuchen Sie nicht, as Gerät mit bloßen Hän en zu

heben: as zu große Gewicht könnte zu erheblichen

körperlichen Schä en führen

DESCRIPTION

SP space heaters have been designed for use in small to medium-

sized rooms and buildings where a fixed heating system is required.

Heat is produced by combustion and the heat from the smoke is

transmitted to the fresh air through the metal walls of the combustion

chamber and the heat exchanger. Smoke circulates twice in this type of

combustion chamber.

Air and smoke pass through separated ducts, both of which are

welded and sealed. When, after combustion, the waste gases have

cooled down, they are expelled through a duct which must be connect-

ed to a chimney or chimney flue. The chimney or chimney flue must be

big enough to guarantee that the smoke is expelled efficiently.

The air which is used in combustion is aspirated directly from the

room or building which is being heated. It is therefore of utmost impor-

tance that the room or building is properly ventilated to guarantee the

continual circulation of enough fresh air.

The air head has four lateral openings and adjustable fins which

send the hot air in the desired direction (Fig. 1).

Warning

During use, two of the four si es must be left open so as

to avoi overheating of the combustion chamber. For

this reason the fins in the front which are on the same

si e of the heater as the burner can never be completely

close as they are blocke by a bar.

Fig. 1

SP 100C, SP 150B, SP 200B heaters can operate with burners that

are fuelled by heating oil, methane (G20) or LPG (butane G30 and

propane G31) of the ON-OFF type.

Warning

Only the burners which are chosen an supplie by the

manufacturer can be use . If another type of burner is

use the heater will no longer comply with CE regulations.

There are three safety devices which are activated in case of seri-

ous malfunction. The Burner Control Device, which is mounted on the

burner and has a restart button, automatically stops the burner if the

flame goes out. The Overheat Thermostat, L, of the manual restart type,

is activated if the temperature of the combustion chamber rises above

the set maximum limit; the warning light (9) lights up and the heater

stops working. The Thermal Relay, RM, is activated if the fan motor

starts using more electric current than the maximum permitted limit;

the warning light (10) lights up and the heater stops working.

If any of these safety devices are activated you should check care-

fully what the problem actually is before pressing the restart button and

starting the heater up again (“OBSERVED FAULTS, CAUSES AND

REMEDIES”).

GENERAL ADVICES

The space heater must be installed, set up and used in accordance

with existing laws.

Here are a few general guidelines which should be followed:

• Follow the instructions in this booklet very carefully.

• Don’t install the heater in places where there may be a risk of fire

or explosion.

• Inflammable material should be kept at a safe distance from the

heater (Minimum 3 meters).

• All fire prevention regulations must be adhered to.

• The room or building that is being heated must be sufficiently

ventilated so that the heater has enough air to function properly.

• The heater must be near a chimney or chimney flue and a suit-

able electric switchboard.

• Don’t let animals or children near the heater.

• After use make sure the disconnecting switch is off.

When using any type of space heater it is obligatory:

• not to exceed the maximum level of heat output of the furnace.

• to make sure that there is adequate air circulation and air supply

to the heater and that nothing is obstructing the aspiration and ex-

pulsion of air. Movement of air may be obstructed in various ways

including placing covers or other objects on the heater or posi-

tioning the heater too near a wall or other large object. If there is

insufficient air supply the combustion chamber overheats and the

overheat thermostat with manual restart is activated.

INSTALLATION

Warning

Qualifie personnel must carry out the following opera-

tions.

EMOVAL OF THE PALLET

To remove the space heater from the pallet on which it is attached for

the transport, unscrew the fixing screw of the inferior panel and lift the

machine with a suitable mean of lifting using the four points (a) (Fig. 2).

Fig. 2

ELECT ICAL CONNECTIONS AND SETTINGS

Every space heater is supplied along with the safety and control

devices which are indispensable to the correct functioning of the unit.

The electric switchboard, the fan thermostat and the overheat thermo-

stat with manual restart have already been connected.

Warning

The mains supply to the heater must be earthe an have

a magneto-thermal switch with ifferential.

The power cor must be connecte to a switchboar that

has a isconnecting switch.

The following operations must now be carried out:

• Table I shows the adhesive label on units which have three-phase

supply. Connect to the electricity supply having read the adhesive

label that details electricity supply characteristics (See Table II).

The power cord, which is not supplied with the heater:

• must be of the HO7RN-F type (section 1, 5 mm2)

• must be connected to the unit electric switchboard by means of

the cable fastener (3) and connected to the terminals N, L and ,

if single-phase supply, or to the terminals N, R, S, T and , if

three-phase supply (“WIRING DIAGRAM”).

• must be connected directly to a mains switchboard that has a

disconnecting switch.

• must not be longer than 2 meters.

• The burner must be mounted and attached to the heather with

appropriate screws. The gaskets supplied with the burner should

be placed between the burner and the heater.

• The burner must be connected to the fuel supply and the burners

calibration (“burner Instruction manual”) unanimously with the

maximun space heater power signed on the technical label.

• Connect accessories such as the room thermostat or clock to the

unit electric switchboard: electric wire must be connected by

means of the cable fastener (8) to the terminals 7 and 8.

Table 1

Table 2

Having completed all these operations check carefully that all elec-

trical connections correspond to the wiring diagram and check the set-

ting of thermostat F (“TECHNICAL SPECIFICATIONS”). When the heater

is first turned on you must check that the fan does not use more elec-

tricity than the maximum permitted limit. Finally, follow the instructions

in the Burner Instruction Manual to regulate the burner unanimously to

the suitable technical data for the space heater.

CONNECTION TO HOT AI DUCTS

The space heater provides heat by releasing and dispersing hot air

(Fig.1). An airhead is supplied and it can be connected to new air ducts

if the user wishes to satisfy specific needs. In this case and in particular

if the diameter and length of the ducts have been changed or if the

number of bends has been modified, air output may vary. Consequently

it is very important to check and regulate air output when any modifica-

tion is made to airheads or air ducts. In all circumstances you must en-

sure that (Fig. 3):

• The fan does not use more electricity than the maximum permit-

ted limit.

• The volume of air flow corresponds to the recommended level.

If the volume of flow rate air differs from preset values proceed as

follows:

1) Remove the aspiration grill which is on fan motor side of the

unit.

2) Remove the screws (2) from the motor slide.

3) Remove the belt (1).

4) Loosen the bolts (3).

5) Turn the pulley clockwise and anti-clockwise in order to in-

crease or reduce the volume of air.

6) Tighten the bolts (3).

7) Put back the aspiration grill.

8) Repeat operations 1-7 until the correct volume of airflow has

been achieved.

Fig. 3

D AFT

The evacuation smoke flues have to be in steel and conforming to

the norm EN 1443.

Efficient combustion and trouble-free working of the burner de-

pend on efficient flue draft. The unit must be connected to the chimney

flue in accordance with current legal regulations and in line with the fol-

lowing guidelines:

• The tube that carries the smoke should cover as short a distance

as possible and should slant upwards

• There should be no sharp bends in the tubes and the diameter of

the tubes must never be reduced

• Every heater must have its own chimney

• Flue draft must at least correspond to the minimum compulsory

level in the Technical Specifications

• the chimney flue has to have a length of 1 meter.

ANALYSIS OF COMBUSTION WASTE P ODUCTS

The probes which check the composition of combustion waste

products and smoke temperature must be positioned as indicated in

Fig. 4.

When these tests have been completed the hole that was drilled for

the probe must be sealed with a material which is resistant to high tem-

peratures and which ensures that the tube remains airtight.

Fig. 4

CONNECTION TO FUEL SUPPLY AND CHANGING F OM ONE TYPE OF

GAS TO ANOTHE

To connect the burner to the fuel supply, follow the instructions in

the Burner Instruction Manual.

The burner can use both methane gas and LPG. This heater has been

predisposed to use methane gas, G20. To change from methane gas to

LPG or vice versa consult the Burner Instruction Manual which accom-

panies this manual. With the Burner Instruction Manual there is an en-

velope, which contains a spare choke and an adhesive label that indi-

cates the type of gas that the burner should use.

INSTRUCTIONS FOR USE

SWITCHING ON

• Set the control knob (2) to position “0”.

• Turn on the disconnecting switch on the electric switchboard.

• If the unit is operated manually turn the control knob to .The

burner starts up, the combustion chamber heats up and then the

fan starts.

• If the unit operates automatically set the room thermostat to the

desired level and turn the control knob (2) to : the heater will

now start and stop automatically.

• If the heater doesn’t start after you have completed the above op-

erations consult the Troubleshooting section of this manual.

❏230V - 3~ - 50Hz

❏400V - 3~ - 50Hz

200 mm

SP 100C SP 150B SP 200B

Number of phases 3 3 3

Tension [V] 230/400 230/400 230/400

Frequency [Hz] 50 50 50

432

TU NING OFF

In manual operation turn control knob (2) to “0” or turn off control

in automatic operation.

The burner stops while the fan turns itself on and off until the com-

bustion chamber has completely cooled down.

Warning

Never stop the heater by simply turning off the iscon-

necting switch on the electric switchboar . The electri-

cal supply must only be isconnecte when the fan has

come to a complete stop.

VENTILATION

When the control knob is turned to the symbol the heater oper-

ates in continuous fan mode.

MAINTENANCE

Warning

Qualifie personnel must carry out the following opera-

tions.

Warning

Before carrying out any maintenance operation the

heater must be isconnecte from the mains. Therefore:

• Stop the machine as instructe above

• Turn off the isconnecting switch on the electric

switchboar .

• Wait until the heater has coole own.

CLEANING THE HEAT EXCHANGE AND THE COMBUSTION CHAMBE

For the heater to operate efficiently the heat exchanger and com-

bustion chamber must be cleaned after a period of prolonged use and

more frequently if too much soot builds up. Soot builds up when there

is not enough chimney draft, when the fuel is of very poor quality,

when the burner is regulated incorrectly or when the heater is switched

on and off too frequently. If the heater starts vibrating when it is turned

on there is probably too much soot.

To get at the internal parts of the heat exchanger (1), remove the

burner (2), take off the upper back panel (3), the exchanger inspection

panels (4) and the baffle plates (5). Clean out soot or extraneous mate-

rial with a vacuum cleaner or tube cleaner.

CLEANING THE FAN

Remove any dirt or extraneous material from the mesh of the aspi-

ration grill (6) and if necessary clean the propeller with an air-suction

tool.

CLEANING THE BU NE

For the heater to work efficiently the burner must be serviced regu-

larly by an Authorized Service Technician. All cleaning, servicing and

regulation operations must be carried out as indicated in the Burner In-

struction Manual.

Warning

After every type of technical maintenance, please verify

that the machine starting regularly.

Fig. 5

TRANSPORTING AND MOVING THE HEATER

To move or transport the heater, place it on a raised base and lift

with by a forklift truck.

Warning

Before moving the unit:

• Turn it off as in icate above.

• Disconnect electricity by pulling out the plug.

• Wait until the heater cools own

• Never try to lift the heater manually. Doing so coul re-

sult in physical injury.

OBSERVED FAULTS, POSSIBLE CAUSES AND REMEDIES

OBSERVED FAULT CAUSE REMEDY

•Check function and positioning of main switch

•Check power cord

•Check electrical connections

•Check fuses

• Wrong positioning of main switch • Put main switch in correct position

•Check setting of room thermostat

•Check function of room thermo-stat

•Safety device (burner, thermostat L, Thermal

•relay) not restarted after repairs

•Press the appropriate restart button

•Check fuel flow

•Check position registers, draw-holes, etc.

•Remove extraneous material from air ducts and

•ventilation grills

•Increase air flow adjusting transmission

•between motor and fan

•Thermal relay RM cuts in (warning light (9)

•lights up)

•Fan current absorption is excessive • Adjust transmission between motor and fan

• The burner starts up, the flame doesn’t light up

• and the restart light comes on

• Burner not working correctly

•Press the restart button to turn on the heater. If

•the same problem arises again call an

•Authorized Service Technician

•Check fuses

•Check electrical connections

•Fthermostat out of order

•Check the thermostat, set it and replace it if

•necessary

•Winding of motor burnt or interrupted • Replace the fan motor

•Condenser burnt • Replace the condenser

• Motor bearings blocked • Replace the bearings

• Extraneous material on fan blades • Remove extraneous material

• Not enough air circulation • Remove obstacles to air circulation

• Drive belt loose or not aligned • Adjust drive belt tension

• Not enough heat • Wrong burner • Call an Authorized Service Technician

•The fan vibrates or makes unusual noise

• The heater won’t start

• Faulty electrical supply

• Wrong setting of room thermostat

• The fan doesn’t start up or starts up late

• No electrical power

•Thermostat L cuts in

•(warning light (8) lights up)

• The combustion chamber has overheated

DESCRIPCIÓN

Los generadores de aire caliente de la serie SP están destinados a

calentar locales de grandes y medianas dimensiones para los cuales se

precisa un sistema de calefacción fijo.

El aire se calienta utilizando la energía térmica desarrollada durante

la combustión y transmitida por los humos calientes al aire fresco a

través de las superficies metálicas de la cámara de combustión, de tipo

a doble vuelta de humos, y del intercambiador de calor.

El canal de paso del aire y el de los humos están separados y han

sido realizados con soldaduras y juntas selladas. Los productos de la

combustión, tras haber sido enfriados, son conducidos a un conducto

de descarga, dicho conducto debe conectarse a una chimenea o a un

canal de humo cuyas dimensiones garanticen la evacuación de los hu-

mos.

El aire comburente, es decir el aire necesario para la combustión,

es aspirado por el quemador, el cual lo toma directamente del ambiente

que debe calentarse; así pues, dicho ambiente debe ventilarse oportu-

namente con el objetivo de asegurar un recambio de aire suficiente.

El conducto terminal de impulsión del aire caliente está provisto de

aletas movibles (Fig.1) para guiar el flujo de aire caliente en la dirección

deseada.

Fig. 1

Atención

Durante el funcionamiento, os e los cuatro la os e-

ben ser eja os abiertos, para evitar el recalentamiento

e la cámara e combustión. Por esta razón las aletas

el la o frontal, o sea el la o quema or, están bloquea-

as por un estribo que impi e que se cierren completa-

mente.

Los generadores de aire caliente SP 100C, SP 150B, SP 200B,

pueden funcionar con quemadores alimentados mediante gasóleo, me-

tano (G20) o GPL (butano, G30 y propano, G31) con modalidades de

funcionamiento ON-OFF.

Atención

Pue en utilizarse exclusivamente quema ores elegi os y

suministra os por el provee or. La marca CE e la má-

quina per erá su vali ez en caso e que se sustituya el

quema or con un mo elo no original, aunque el quema-

or en cuestión posea características similares.

El funcionamiento del aparato está controlado por tres dispositivos

de seguridad que intervienen en caso de un malfuncionamiento grave.

El aparato de control del quemador, montado sobre el “chasis” del que-

mador consta de un pulsador de restablecimiento que provoca el paro

de dicho quemador en caso de que la llama se apague. El termostato de

seguridad con restablecimiento manual, L, y el relee térmico, RM, inter-

vienen interrumpiendo el funcionamiento del generador: el primero si la

temperatura de la cámara de combustión supera el valor límite prese-

leccionado, (el testigo (9) se enciende); el segundo si la absorción de

corriente eléctrica del motor del ventilador supera el valor límite (el tes-

tigo (10) se enciende). Si uno de estos dispositivos de seguridad inter-

viene, siempre se debe hallar la causa de la intervención y eliminarla

antes de pulsar el correspondiente pulsador de restablecimiento y po-

ner en marcha el generador (“PROBLEMAS DE FUNCIONAMIENTO,

CAUSAS Y SOLUCIONES“).

RECOMENDACIONES GENERALES

La instalación, regulación y el uso del generador de aire caliente

deben llevarse a cabo respetando las reglas y las leyes vigentes relati-

vas al uso de la máquina.

Resulta conveniente cerciorarse de que:

• Se sigan atentamente las instrucciones contenidas en le presente

manual;

• El generador no haya sido instalado en las áreas con mayor ries-

go de incendios o explosiones;

• No se hayan depositado materiales inflamables cerca del aparato

(la distancia mínima debe ser de 3 m.)

• Se hayan adoptado las medidas necesarias para la prevención de

incendios;

• Se garantice la ventilación del local en el cual se halla el genera-

dor, así como que dicha ventilación resulte suficiente en función

de las necesidades de dicho generador.

• El aparato se sitúe cerca de una chimenea y de un tablero eléctri-

co de alimentación cuy as características resulten conformes con

las declaradas;

• El generador sea controlado antes de la puesta en funcionamien-

to y vigilado regularmente durante el uso, impidiendo que se

acerquen niños y/o animales;

• Se desconecte el seccionador al finalizar cada utilización.

Asimismo, es obligatorio respetar las condiciones de funciona-

miento del generador de aire caliente y especialmente:

• No superar la potencia térmica máxima del horno;

• Asegurarse de que la capacidad del aire no resulte inferior a la

nominal, así pues, se debe controlar que no existan obstáculos u

obstrucciones en los conductos de aspiración y/o impulsión del

aire, como telas o lonas apoyadas sobre el aparato, paredes u

objetos voluminosos cerca del generador, etc.; si la capacidad

del aire es escasa, la cámara de combustión se calienta y inter-

viene el termostato de seguridad con restablecimiento manual.

INSTRUCCIONES PARA LA INSTALACIÓN

Atención

To as las operaciones escritas en este párrafo eben

ser efectua as exclusivamente por personal cualifica o.

EMOCIÓN DEL PALLET

Para remover el generador de aire caliente del pallet sobre el cual

está montado para el trasporte, destornillar los tornillos de fijación del

panel inferior al pallet y levantar la maquina con un órgano de levanta-

miento adecuado coligado en los cuatros puntos (a) (Fig. 2).

Fig. 2

CONEXIONES ELÉCT ICAS Y EGULACIONES

El equipo de serie del generador de aire caliente incluye todos los

dispositivos de control y seguridad indispensables para el funciona-

This manual suits for next models

Table of contents

Languages:

Other BIEMMEDUE Heater manuals

BIEMMEDUE

BIEMMEDUE EC 55 User manual

BIEMMEDUE

BIEMMEDUE PHOEN 110 User manual

BIEMMEDUE

BIEMMEDUE SP 30B User manual

BIEMMEDUE

BIEMMEDUE GE 36 User manual

BIEMMEDUE

BIEMMEDUE FIRE 115 User manual

BIEMMEDUE

BIEMMEDUE EK 3 A User manual

BIEMMEDUE

BIEMMEDUE BH 50 User manual

BIEMMEDUE

BIEMMEDUE GP 105 C Series User manual

BIEMMEDUE

BIEMMEDUE SE Series User manual

BIEMMEDUE

BIEMMEDUE EC Series User manual

BIEMMEDUE

BIEMMEDUE JUMBO 400 User manual

BIEMMEDUE

BIEMMEDUE 128 User manual

BIEMMEDUE

BIEMMEDUE TITAN 750 User manual

BIEMMEDUE

BIEMMEDUE Powerheater EC User manual

BIEMMEDUE

BIEMMEDUE Ballu GP 10 User manual

BIEMMEDUE

BIEMMEDUE PHOEN/N 380 User manual

BIEMMEDUE

BIEMMEDUE PHOEN 110 User manual

BIEMMEDUE

BIEMMEDUE FIRE 45 User manual

BIEMMEDUE

BIEMMEDUE SP 110 User manual

BIEMMEDUE

BIEMMEDUE EC 22 User manual

BIEMMEDUE

BIEMMEDUE GP 10M C User manual

BIEMMEDUE

BIEMMEDUE GE 20 User manual

BIEMMEDUE

BIEMMEDUE EK Series User manual

BIEMMEDUE

BIEMMEDUE JUMBO 85 Series User manual

Popular Heater manuals by other brands

Jocel

Jocel JCT007452 instruction manual

Fakir

Fakir RF11 instruction manual

Draper

Draper PSH50 instructions

simatherm

simatherm IH 070 Instructions for use

Desa

Desa RCLP155AT owner's manual

GÜDE

GÜDE GD 30 TI Original instructions

EOS

EOS Vitae protect+ Assembly and operating instruction

Webasto

Webasto Thermo 90 Workshop manual

EQUATION

EQUATION KPT-2000B 5208L instructions

EUROM

EUROM Mon Soleil DSP 650 instruction manual

HearthStone

HearthStone Tucson 8720 owner's manual

Bananza

Bananza UHAT150 Installation, operation & service manual

HUUM

HUUM STEEL manual

Unidare

Unidare UPX750 Installation and operating instructions

First Heating

First Heating FB30 Manual for installation and use

emerio

emerio FH-108013.2 instruction manual

Cairox

Cairox CVA M Series User instruction

Wido

Wido IHEAT1 user manual

BIEMMEDUE SP 100 User manual

Popular Heater manuals by other brands
