BIXOLON SRP-275II User manual

◈안내
본설치 안내서는 제품 설치에 필요한 간단한 정보만 기록하고 있습니다. 자세한 설치
안내는 첨부된 CD 의사용 설명서를 참고하십시오. CD 에포함되어있는 내용은 아래와
같습니다.
1. 매뉴얼: 사용 설명서, 코드표, 제어명령
2. 드라이버: Windows 드라이버, OPOS 드라이버
3. 유틸리티: 로고 다운로드 툴, 가상 메모리 스위치 조정 툴
저희 (주)빅솔론은 제품의 기능과 품질 향상을 위하여 지속적인 개선을 하고 있습니다.
이로 인하여 제품의 사양과 매뉴얼의 내용은 사전 통보 없이 변경될 수 있습니다.
◈내용물 확인
SRP-275II
리본 카트리지 롤용지
CD
AC/DC 어댑터 전원코드 설치 안내서
◈케이블 연결
1. 프린터와 ECR(호스트 컴퓨터)을끕니다.
2. 전원 코드를 어댑터에 연결하고, 어댑터를 프린터의 전원 커넥터에 연결하십시오.
3. 프린터 뒷면에 있는 인터페이스 종류(직렬, 병렬, USB 또는 이더넷)를확인하시고,
인터페이스 커넥터에 케이블을 연결합니다.
4. 프린터의 드로어 킥아웃 커넥터에 드로어 킥아웃 케이블을 연결합니다.
※ 어댑터는 반드시 공급된 제품만을 사용하십시오.
◈리본 카트리지 설치
1. 리본 카트리지를 삽입하기 전, 리본의 꼬임을 방지하기 위하여 손잡이를 시계
방향으로 돌립니다.
2. 프린터의 앞면 커버를 열고 사용한 리본 카트리지가 있다면 꺼내십시오.
3. 그림과 같이 리본 카트리지를 삽입하고 프린터
헤드 뒤에 리본이 장착되도록 하십시오.
4. 리본 카트리지를 삽입하는 동안 리본이 카트리지
안에서 자유롭게 움직일 수있도록 하기 위해
손잡이를 다시 한번시계 방향으로 돌립니다.
5. 프린터 앞면 커버를 닫습니다.
※참고
지정된 리본 카트리지를 사용하지 않을 경우
인쇄품질 저하 및오작동이 발생할 수있으며 이로
인한 프린터의 불량은 보증 수리를 받을 수
없습니다.
리본카트리지에 대한 정보는 본안내서의
제품사양을 참고하시기 바랍니다.
◈롤용지 설치
1. 뒷면 커버를 엽니다.
2. 새로운 롤용지를 올바른 방향으로 삽입합니다.
3. 약간의 용지를 당긴 다음, 뒷면 커버를 닫습니다.
◈조작부 사용
•FEED (이송버튼)
용지를 배출하고자 할때이송버튼을 누릅니다.
이송버튼을 계속 누르고 있으면 용지가
연속적으로 배출 됩니다.
•POWER (전원, 녹색 LED)
프린터에 전원이 공급되면 표시등이 켜집니다.
• ERROR (오류, 적색 LED)
용지 없음, 뒷면 커버 열림 등오류가
발생하였을 때표시등이 켜집니다.
• PAPER OUT (용지없음, 적색 LED)
용지가 거의 없을 경우에는 용지없음에 표시등이
켜지고, 용지가 모두 사용되었을 경우에는
‘오류’와함께 용지없음에 표시등이 켜집니다.
◈DIP 스위치 설정
DIP 스위치 설정 변경은 프린터 전원을 끈상태에서 해야 합니다. 켠상태에서의
변경은 인식되지 않습니다.
• DIP 스위치 1
스위치 기능 ON OFF 기본값
1-1 에뮬레이션(Emulation) 선택 아래 표1 참조 OFF
1-2
1-3 자동 절단기 가능 불가능 ON
1-4 SRP-275 호환 가능 불가능 OFF
1-5 시리얼 인터페이스 선택 메모리 스위치 DIP 스위치 OFF
1-6 절단 후NV 비트 이미지 #1
인쇄 가능 불가능 OFF
1-7 용지 부족 센서 가능 불가능 ON
1-8 미정의 OFF
• DIP 스위치 2 (RS232C 직렬 인터페이스 모델)
스위치 기능 ON OFF 기본값
2-1 데이터 수신 오류 무시 출력 “?” OFF
2-2 블랙 마크 센서 가능 불가능 OFF
2-3 흐름제어 (handshaking) XON/XOFF DTR/DSR OFF
2-4 데이터 길이 7 bit 8 bit OFF
2-5 패리티 (parity) 확인 가능 불가능 OFF
2-6 패리티 선택 짝수 홀수 OFF
2-7 전송 속도(Baud rate) 선택 아래 표2 참조 OFF
2-8 OFF
• DIP 스위치 2 (병렬 인터페이스 모델)
스위치 기능 ON OFF 기본값
2-1 자동 줄바꿈 가능 불가능 OFF
2-2 블랙 마크 센서 가능 불가능 OFF
2-3~8 미정의 OFF
(1) Citizen(iDP 3550) 모드를 위한 DIP 스위치 설정
• DIP 스위치 1
스위치 기능 ON OFF 기본값
1-1 에뮬레이션
선택 아래 표1 참조 OFF
1-2
1-3 자동 절단기 가능 불가능 OFF
1-4 CBM 명령어 CBM2 모드(iDP3530 시스템) CBM1 모드(iDP3540 시스템)OFF
1-5
국제 문자 아래 표3 참조 ON1-6
1-7
1-8 CR 모드 CR CR+LF OFF
• DIP 스위치 2 (RS232C 직렬 인터페이스 모드)
스위치 기능 ON OFF 기본값
2-1 데이터 길이 8bit 7bit ON
2-2 패리티 확인 불가능 가능 ON
2-3 패리티 선택 ODD EVEN ON
2-4 흐름제어 (handshaking) DTR/DSR XON/XOFF ON
2-5 전송 속도 선택 아래 표2 참조 OFF
2-6
2-7 용지 부족 센서 가능 불가능 OFF
2-8 메커니즘 형식 그래픽 문자 OFF
(2) Star(SP500) 모드를 위한 DIP 스위치 설정
• DIP 스위치 1
스위치 기능 ON OFF 기본값
1-1 에뮬레이션 선택 아래 표1 참조 OFF
1-2
1-3 자동 절단기 가능 불가능 OFF
1-4 검정/적색 인쇄 가능 불가능 OFF
1-5~8 예약 OFF
• DIP Switch 2 (RS232C 직렬 인터페이스 모델)
스위치 기능 ON OFF 기본값
2-1 예약 OFF
2-2
2-3 흐름제어 (handshaking) XON/XOFF DTR/DSR OFF
2-4 데이터 길이 7bit 8bit OFF
2-5 패리티 확인 가능 불가능 OFF
2-6 패리티 선택 짝수 홀수 OFF
2-7 전송 속도 선택 아래 표2 참조 OFF
2-8 OFF
프린터 설치 안내서
KN02-00005B (Rev.1.3) 임팩트 프린터 SRP-275II
어댑터
전원 커넥터
전원
코드
드로어 킥아웃
커넥터
인터페이스 커넥터
드로어
킥아웃
케이블 인터페이스 케이블
(직렬/병렬/USB/이더넷)
PAPER OUT ERROR POWER FEED

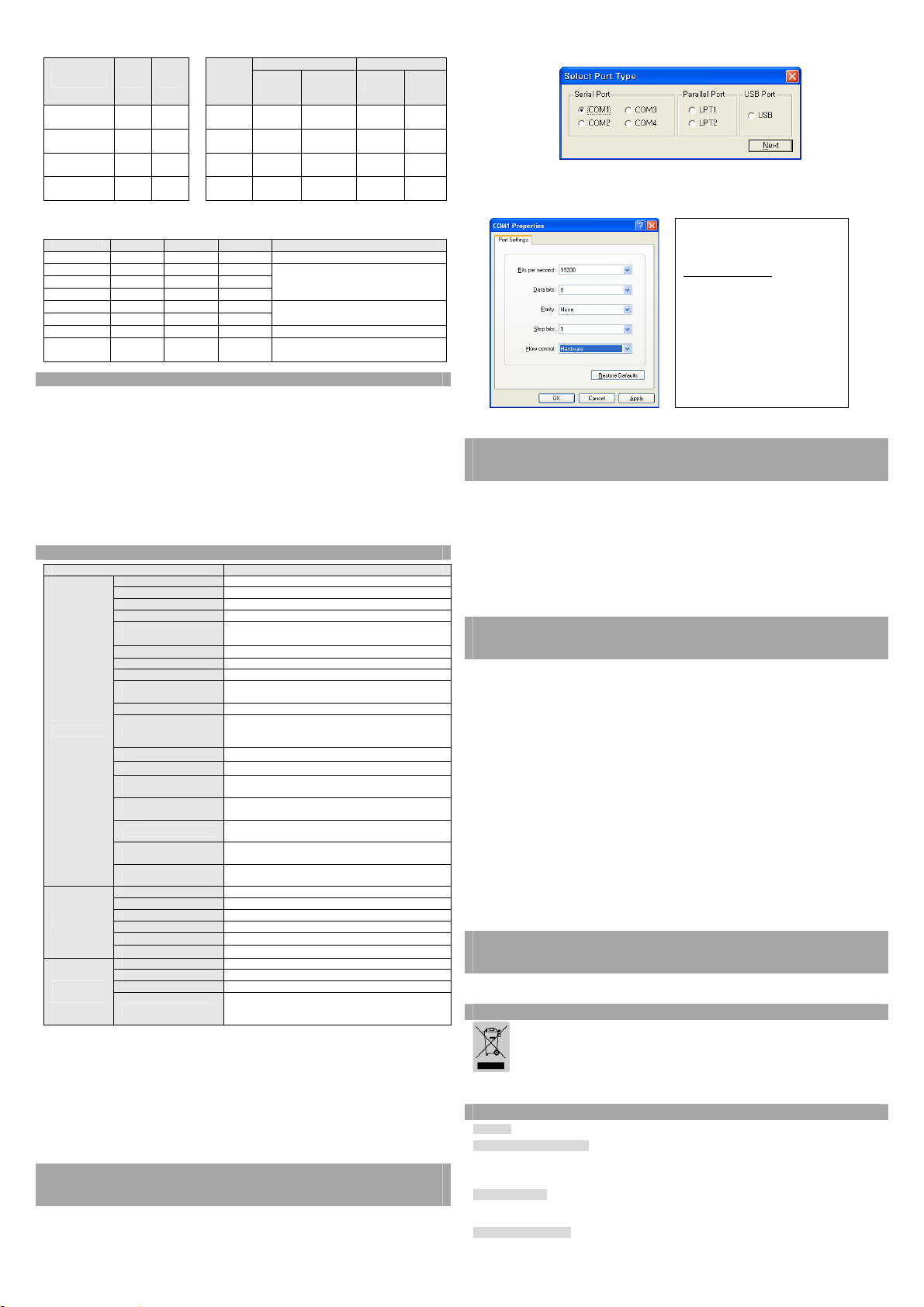

• 표1 - 에뮬레이션 선택 • 표2 - 전송속도(bps) 선택
에뮬레이션 1-1 1-2 전송속도 설정 Citizen 모드
2-7 2-8 2-5 2-6
BXL/POS OFF OFF 2400 ON ON ON ON
BXL/POS-
KP ON ON 4800 OFF ON OFF ON
STAR OFF ON 9600 OFF OFF OFF OFF
CITIZEN ON OFF 19200 ON OFF ON OFF
- BXL/POS-KP (Kitchen Printer 모드 ) : 자동 절단 또는 용지 부족 시 버저 울림
• 표3 - 국제 문자 선택
국가 DSW1-5 DSW1-6 DSW1-7 코드 페이지
미국 ON ON ON 페이지 0 (PC437 : 미국)
프랑스 OFF ON ON
페이지 2 (PC850 : 다국어(Multilingual))독일 ON OFF ON
영국 OFF OFF ON
덴마크 ON ON OFF
페이지 5 (PC865 : 북유럽(Nordic))
스웨덴 OFF ON OFF
이탈리아 ON OFF OFF 페이지 2 (PC850 : 다국어(Multilingual))
Windows
코드 OFF OFF OFF
Windows 코드
◈자가 진단
1. 프린터 전원을 끄고 프린터 뒷면 커버를 닫습니다.
2. 이송 버튼을 누르면서 전원을 켜고 버튼을 놓으면 급지가 시작됩니다. 자가 진단이
실행되고 프린터 설정이 인쇄됩니다. 테스트 중용지를 자르고 인쇄가 중지됩니다.
(ERROR 표시등이 켜집니다.)
3. 롤링 ASCII 패턴을 인쇄하려면 이송 버튼을 누릅니다.
4. 롤링 ASCII 패턴이 인쇄되면 자가 진단 모드가 자동으로 종료됩니다.
※참고
자가 진단을 통해 프린터가 제대로 작동되고 있는지 확인할 수있습니다. 자가
진단으로 인쇄 품질, ROM 버전, DIP 설정을 확인합니다.
◈제품 사양
항목 설명
프린터
인쇄 방식 직렬 충격 도트 방식
헤드 핀9핀직렬 형식
도트 피치(pitch) 0.352mm (1/72”)
도트 핀지름 0.28mm (0.01”)
인쇄 방향 마찰 이송을 통한 양방향 인쇄 (최단거리 인쇄)
라인 당문자 수최대 42 개(문자)
인쇄 속도 *1) 5.1 lines/sec
인쇄 폭63.5 mm
줄간격 4.233 mm (1/6”)
글꼴 7 × 9 / 9 × 9
문자 집합
영문 숫자 : 95
국제 문자 : 48
확장 그래픽 : 128 × 27 페이지
SMPS 입력전압 100~240 VAC
주파수 50 / 60 Hz
SMPS 출력전압 24VDC
온도 작동시 : 0~40℃(32~104℉)
보관시 : -20~60℃(-4~140℉)
습도 작동시 : 10~80% RH (비응축)
보관시 : 10~90% RH (비응축)
메커니즘 수명
*2) 18,000,000 라인
오토 커터 1,500,000 컷
용지
용지 종류 롤용지
용지 폭76±0.5 mm
용지 지름 최대 ø83 mm (3.27")
용지 두께 두께 : 1 겹0.06~0.085 mm
용지 무게 무게 : 52.3~64g/m2(0.115~0.1411 lb)
지관 외경 최대 ø19mm (0.75")
리본
카트리지
표준 GRC-201BR
색상 Black & Red
크기 13 mm (W)
수명
GRC-201BR : 1,500,000 문자 (검정)
750,000 문자 (적색)
(7×9 폰트 연속 인쇄, ASCII, 25℃)
※참고
*1) 인쇄 속도는 데이터 전송 속도와 명령어의 조합에 따라 다소 느려질 수있습니다.
*2) 이값은 표준온도, 지정된 용지, 인쇄 레벨 2 상태에서 측정된 값이며,
온도나 인쇄 레벨에 따라 달라질 수있습니다.
* 블랙마크 프린트 농도 사양(DensiEye 700 사용)
블랙마크 프린트 농도: 1.0 또는 이상
블랙마크 프린트 제외 농도: 0.1 또는 이하
◈Serial(RS-232C) 인터페이스 장착 모델 Windows 드라이버 설치
; SRP-275IIA,AG,C,CG (IFA-S TYPE)
1. 제품설치 CD 실행 한후SRP-275II > Drivers > Windows Driver > Drivers > English >
SRP-275II_WIN_Vx.x.x.exe 를실행합니다.
2. 설치 초기 창에서 다음(N)을선택합니다.
3. Select Port Type 창에서 Serial Port 하나 를선택하신 후Next 를선택합니다.
(그림 1)
4. Installer 창에서 예를선택하여 컴퓨터를 재부팅합니다.
5. 재부팅 후시작 > 설정 > 프린터 및팩스 > BIXOLON SRP-275II 아이콘 > 마우스
우측 버튼 > 속성을선택합니다.
6. 속성 창에서 포트 탭을 선택한 후포트 구성을선택하여 자가진단 결과와 동일하게
설정한 후확인을선택합니다.
SELF TEST
<SRP-275II VER. V01.00 STB 110608>
DIP Switch setup status
Interpreter (DIP1_1,2): BXL/POS
AutoCut (DIP1 _ 3): Disabled
Memory S/W (DIP1 _ 5): Off
Logo Print (DIP1 _ 6): Off
Near_end (DIP1 _ 7): Enabled
Rx ErrorPrint(DIP2 _ 1): Print ?
Black mark (DIP2 _ 2): Disable
HandShaking (DIP2 _ 3): RTS/DSR
Word Length (DIP2 _ 4): 8
Parity (DIP2 _ 5): None
Baud Rate (DIP2_7,8): 19200
7. 속성 창의 일반 탭을 선택한 후테스트 페이지 인쇄를선택하여 인쇄가 바르게
되는지 확인합니다.
◈Parallel(IEEE1284) 인터페이스 장착 모델 Windows 드라이버 설치
; SRP-275IIAP,APG,CP,CPG (IFG-P TYPE)
1. 제품설치 CD 실행 한후SRP-275II > Drivers > Windows Driver > Drivers > English >
SRP-275II_WIN_Vx.x.x.exe 를실행합니다.
2. 설치 초기 창에서 다음(N)을선택합니다.
3. Select Port Type 창에서 Parallel Port 하나 를선택하신 후Next 를선택합니다.
(그림 1 참조)
4. Installer 창에서 예를선택하여 컴퓨터를 재부팅합니다.
5. 재부팅 후시작 > 설정 > 프린터 및팩스 > BIXOLON SRP-275II 아이콘 > 마우스
우측 버튼 > 속성을선택합니다.
6. 속성 창의 일반 탭을 선택한 후테스트 페이지 인쇄를선택하여 인쇄가 바르게
되는지 확인합니다.
◈USB 인터페이스 장착 모델 Windows 드라이버 설치
; SRP-275IIAU,AUG,CU,CUG (IFG-U TYPE)
1. 제품설치 CD 실행 한후SRP-275II > Drivers > Windows Driver > Drivers > English >
SRP-275II_WIN_Vx.x.x.exe 를실행합니다.
2. 설치 초기 창에서 다음(N)을선택합니다.
3. Select Port Type 창에서 USB 를선택하신 후Next 를선택합니다. (그림 1 참조)
4-1. Windows 2000/VISTA/2008 Server/7 을사용하실 경우
①Information 창이 뜨면 프린터 전원을 껐다 켠후확인을 선택합니다.
②설치완료 후컴퓨터를 재부팅 합니다.
4-2. Windows XP/2003 Server 를사용하실 경우
①Information 창이 뜨면 프린터 전원을 껐다 켠후확인을 선택합니다.
②새하드웨어 검색 창이 뜨면 계속 다음을 선택하여 USB 드라이브 설치 후
컴퓨터를 다시 한번재부팅합니다.
※참고
설치도중 디지털 서명 관련 메시지가 나오면 OK 혹은 Continue Anyway 를클릭합니다.
5. 재부팅 후시작 > 설정 > 프린터 및팩스 > BIXOLON SRP-275II 아이콘 > 마우스
우측 버튼 > 속성을선택합니다.
6. 속성 창의 일반 탭을 선택한 후테스트 페이지 인쇄를선택하여 인쇄가 바르게
되는지 확인합니다.
◈Ethernet 인터페이스 장착 모델 Windows 드라이버 설치
; SRP-275IIAE,AEG,CE,CEG (IFA-EP TYPE)
별도의 이더넷 인터페이스 카드 사용설명서를 참조하세요. (CD 참조)
◈WEEE (Waste Electrical and Electric Equipment)
This marking shown on the product or its literature, indicates that is should not be
disposed with other household wastes at the end of its working life, To prevent
p
ossible harm to the environment or human health from uncontrolled waste disposal,
please separate this from other types of wastes and recycle it responsibly to promote
the sustainable reuse of material resources. Household users should contact either
the retailer where they purchased this product, or their local government office, for
details of where and how they can take this item for environmentally safe recycling.
Business users should contact their supplier and check the terms and conditions of
the purchase contract. This product should not be mixed with other commercial
wastes for disposal.
☎BIXOLON Co., Ltd.
●웹사이트 http://www.bixolon.com
●한국 본사
(주소) 경기도 성남시 분당구 판교역로 241 번길 20 (삼평동) 7~8 층13494
(전화) [phone]
●미주 지사
(주소) BIXOLON America Inc., 3171 Fujita St, Torrance, CA 90505
(전화) [phone]
●유럽 지사
(주소) BIXOLON Europe GmbH, Tiefenbroicher Weg 35 40472 Düsseldorf
(전화) [phone]

◈信息
本安装指南包括产品安装必要信息的简介。有关详细的安装信息，请参考所附 CD 中
的用户手册。CD 包括以下内容。
1. 手册：用户手册、代码表、控制命令
2. 驱动程序：Windows 驱动程序、OPOS 驱动程序
3. 工具：标识下载工具和虚拟内存开关控制工具
在BIXOLON，我们一直致力于提升并改善我们所有产品的功能和质量。我们可能会
在不事先通知的情况下更改产品规格和/或用户手册的内容。
◈构件
SRP-275II
墨匣 纸卷
CD
AC/DC 适配器 电源线 安装指南
◈连接电缆
1. 关闭打印机和主机（主计算机）。
2. 将电源线插入适配器，然后将适配器插入打印机的电源连接器。
3. 检查接口电缆（串行、并行、USB 或以太网），然后根据情况相应连接接口连接器
电缆。
4. 将抽屉推出电缆插入打印机的抽屉推出连接器。
※請只使用提供的適配器。
◈安装闸式墨带
1. 插入墨闸之前，按顺时针方向旋转手柄以防止墨带纽绞。
2. 打开打印机的前盖，取下旧的墨闸（如果有的话）。
3. 如图所示插入墨闸，使墨带与打印头后部对准。
4. 插入墨闸时，墨带应能在墨闸内自由移动，再次按
顺时针方向旋转手柄。
5. 关上打印机的前盖。
※注意
不使用指定色带盒可能导致打印质量降低及错误运行，
对由此导致的打印机故障不提供保修服务。
色带盒的相关信息请参考本指南的产品参数部分。
◈安装纸卷
1. 打开后盖。
2. 插入新的纸卷，确保方向正确。
3. 拉出少量纸张，然后关上纸卷盖。
◈使用操作面板
• FEED（进纸按钮）
按下一次送纸按钮，退出多余的纸张。按住送纸按
钮将连续退出纸张，直到松开按钮。
• POWER（电源，绿色 LED）
打开电源时，绿色 LED 将点亮。
• ERROR（错误，红色 LED）
发生错误时，红色 LED 将点亮。（例如没有纸
张、盖子敞开等）
• PAPER OUT（缺纸，红色 LED）
纸卷不够时，红色 LED 将点亮。无剩余纸张时，
纸张 LED 和“错误”LED 将同时点亮。
◈设置 DIP 开关
更改 DIP 开关的设置必须在打印机关闭时进行。在打印机开启时进行的任何更改将不会得到处理。
• DIP 开关 1
开关编号 功能 开关默认
1-1 仿真 请参考下表 1 关
1-2
1-3 自动切纸器 启用 禁用 开
1-4 兼容 SRP-275 启用 禁用 关
1-5 串行接口 存储开关 DIP 开关 关
1-6 切纸后打印 NV 位图像 启用 禁用 关
1-7 耗尽传感器状态 启用 禁用 开
1-8 未定义 关
• DIP 开关 2 (RS232C 串行接口型号)
开关编号 功能 开关默认
2-1 数据接收错误 忽略 打印 “?” 关
2-2 黑色标记传感器 启用 禁用 关
2-3 信号交换 XON/XOFF DTR/DSR
关
2-4 数据长度 7位8位关
2-5 奇偶校验 启用 禁用 关
2-6 奇偶选择 偶数 奇数 关
2-7 波特率选择 请参考下表 2 关
2-8 关
• DIP 开关 2 (并行接口型号)
开关编号 功能 开关默认
2-1 自动换行 启用 禁用 关
2-2 黑色标记传感器 启用 禁用 关
2-3~8 未定义 关
(1) Citizen (iDP 3550) 模式的 DIP 开关设置
• DIP 开关 1
开关编号 功能 开关默认
1-1 仿真 请参考下表 1 关
1-2
1-3 自动切纸器 启用 禁用 关
1-4 CBM 命令 CBM2 模式
(iDP3530 系统)
CBM1 模式
(iDP3540 系统) 关
1-5
国际字符 请参考下表 3 开
1-6
1-7
1-8 CR 模式 CR CR+LF
关
• DIP 开关 2 (RS232C 串行接口型号)
开关编号 功能 开关默认
2-1 数据长度 8位7位开
2-2 奇偶校验 禁用 启用 开
2-3 奇偶选择 奇数 偶数 开
2-4 信号交换 DTR/DSR XON/XOFF
开
2-5 波特率选择 请参考下表 2 关
2-6
2-7 耗尽传感器状态 启用 禁用 关
2-8 机构类型 图形 文本 关
(2) Star (SP500) 模式的 DIP 开关设置
• DIP 开关 1
开关编号 功能 开关默认
1-1 仿真 请参考下表 1 关
1-2
1-3 自动切纸器 启用 禁用 关
1-4 用黑色/红色打印 启用 禁用 关
1-5~8 保存 关
• DIP 开关 2 (RS232C 串行接口型号)
开关编号 功能 开关默认
2-1 保存 关
2-2
2-3 信号交换 XON/XOFF DTR/DSR
关
2-4 数据长度 7位8位关
2-5 奇偶校验 启用 禁用 关
2-6 奇偶选择 偶数 奇数 关
2-7 波特率选择 请参考下表 2 关
2-8 关
打印机安装指南
击打式打印机 SRP-275II
适配器
电源连接器
电源线
抽屉推出连接器
接口连接器
抽屉推
出电缆
接口电缆
(串行/并行/USB/以太网)
PAPER OUT ERROR POWER FEED

• 表1 – 仿真选择 • 表2 – 传输速度 (bps) 选择
仿真 1-1 1-2 传输 设置 Citizen 模式
2-7 2-8 2-5 2-6
BXL/POS 关关2400 开开开开
BXL/POS-KP 开开4800 关开关开
STAR 关开9600 关关关关
CITIZEN 开关19200 开关开关
- BXL/POS-KP （厨房打印机模式）：当切纸功能启用或纸张不够时，蜂鸣器会发出声音。
• 表3 – 国际语言选择
国家 DSW1-5 DSW1-6 DSW1-7 代码页
美国 开开开第0页(PC437 : 美国)
法国 关开开
第2页(PC850 : 多语言)德国 开关开
英国 关关开
丹麦 开开关第5页(PC865 : 北欧)
瑞典 关开关
意大利 开关关第2页(PC850 : 多语言)
Windows 代码 关关关Windows 代码
◈自检
1. 关闭打印机并关闭后盖。
2. 按下送纸按钮时，打开打印机并继续按住按钮，直到开始送纸为止。自检开始，打印打印
机设置并切纸，然后暂停。（ERROR 指示灯亮起。）
3. 按送纸按钮，打印滚动 ASCII 图形。
4. 打印滚动 ASCII 图形后，自检模式自动停止。
※注意
自检打印让您了解您的打印机是否运行正常。它会检查打印质量、ROM 版本和 DIP 开关设
置。
◈规格
项目 详细规格
打印机
打印方法 串行击打式点阵
打印针 9针串行
点距 0.352 毫米(1/72”)
点直径 0.28 毫米(0.01”)
打印方向 双向 (逻辑搜索) 不同速度
每行字符数 最大 42 (字符)
打印速度*1) 5.1 行/ 秒
打印宽度 63.5 毫米
行间距 4.233 毫米(1/6”)
字体 7 × 9 / 9 × 9
字符设置
文字数字式字符：95
国际字符：48
扩展图形：128 × 27 page
SMPS 输入电压 100~240 VAC
频率 50 / 60 Hz
SMPS 输出电压 24 VDC
温度 运行：0~40℃(32~104℉)
存储： -20~60℃(-4~140℉)
湿度 运行：10~80% RH (不凝结)
存储：10~90% RH (不凝结)
机械寿命 *2) 18,000,000 行
自动切纸器 1,500,000 次切割
纸张
纸张类型 纸卷
辊筒宽度 76±0.5 毫米
辊筒直径 最大 ø83 毫米(3.27")
纸张厚度 厚度：1-ply 0.06~0.085 毫米
纸张重量 重量：52.3~64g/m2(0.115~0.1411 lb)
纸管 （外径） 最大 ø19 毫米(0.75")
匣式墨带
标准 GRC-201BR
颜色 黑色和红色
大小 13 毫米(W)
寿命
GRC-201BR：1,500,000 字符 (黑色)
750,000 字符 (红色)
(7×9 字体连续打印, ASCII, 25℃)
※注意
*1) 打印速度可能会根据数据传输速度和控制命令组合而变慢。
*2) 上述规格数值在采用推荐纸张、打印级别2及常温的条件下计算获得。
数值可能会随环境温度、打印级别等而变化。
* 黑标打印浓度参数(使用DensiEye 700)
黑标打印浓度： 1.0或以上
黑标打印以外的浓度： 0.1或以下
◈串行（RS-232C）固定接口型号 Windows 驱动程序安装：
SRP-275IIA,AG,C,CG (IFA-S TYPE)
1. 运行产品安装 CD 后，运行 SRP-275II > Drivers > Windows Driver > Drivers Folder >
Simplified Chinese > SRP-275II_WIN_Vx.x.x.exe 文件。
2. 在打开的安装窗口中，点击下一步。
3. 在选择端口类型窗口中，选择一个串行端口，然后点击下一步。
(图1）
4. 在安装窗口中，选择是，然后计算机将重启。
5. 重启后，打开开始>设置>打印机和传真> BIXOLON SRP-275II 图标>右键点击>属性。
6. 在属性窗口中，选择端口按钮，然后点击端口设置。检查信息是否与安装后的自检结果一
致。
SELF TEST
<SRP-275II VER. V01.00 STB 110608>
DIP Switch setup status
Interpreter (DIP1_1,2): BXL/POS
AutoCut (DIP1 _ 3): Disabled
Memory S/W (DIP1 _ 5): Off
Logo Print (DIP1 _ 6): Off
Near_end (DIP1 _ 7): Enabled
Rx ErrorPrint(DIP2 _ 1): Print ?
Black mark (DIP2 _ 2): Disable
HandShaking (DIP2 _ 3): RTS/DSR
Word Length (DIP2 _ 4): 8
Parity (DIP2 _ 5): None
Baud Rate (DIP2_7,8): 19200
7. 在属性窗口中，选择常规按钮，然后点击打印测试页，以确认打印正常。
◈串行（IEEE1284）固定接口型号 Windows 驱动程序安装：
SRP-275IIAP,APG,CP,CPG (IFG-P TYPE)
1. 运行产品安装 CD 后，运行 SRP-275II > Drivers > Windows Driver > Drivers Folder >
Simplified Chinese > SRP-275II_WIN_Vx.x.x.exe 文件。
2. 在打开的安装窗口中，点击下一步。
3. 在选择端口类型窗口中，选择一个并行端口，然后点击下一步。（请参考图 1）。
4. 在安装窗口中，选择是，然后计算机将重启。
5. 重启后，打开开始>设置>打印机和传真> BIXOLON SRP-275II 图标>右键点击>属性。
6. 在属性窗口中，选择常规按钮，然后点击打印测试页，以确认打印正常。
◈USB 固定接口型号 Windows 驱动程序安装：
SRP-275IIAU,AUG,CU,CUG (IFG-U TYPE)
1. 运行产品安装 CD 后，运行 SRP-275II > Drivers > Windows Driver > Drivers Folder >
Simplified Chinese > SRP-275II_WIN_Vx.x.x.exe 文件。
2. 在打开的安装窗口中，点击下一步。
3. 在选择端口类型窗口中，选择 USB，然后点击下一步。（请参考图 1）
4-1. 如果使用 Windows 2000/VISTA/2008 Server/7：
①信息窗口出现后，关闭打印机，然后重新开启，点击是。
②安装完成后，重启计算机。
4-2. 如果使用 Windows XP/2003 Server：
①信息窗口出现后，关闭打印机，然后重新开启，点击是。
②探测到新硬件的窗口出现后，继续点击下一步，安装 USB 驱动程序，然后重启计算
机。
※注意
在安装过程中出现数字注册信息时，点击确认或继续安装。
5. 重启后，打开开始>设置>打印机和传真> BIXOLON SRP-275II 图标>右键点击>属性。
6. 在属性窗口中，选择常规按钮，然后点击打印测试页，以确认打印正常。
◈以太网固定接口型号 Windows 驱动程序安装：
SRP-275IIAE,AEG,CE,CEG (IFA-EP TYPE)
请参考有关独立以太网卡的用户手册（请参考 CD）。
◈WEEE (Waste Electrical and Electric Equipment)
本标识在本产品上或产品说明书中出现，表示在本产品使用寿命结束后，不得与其它
家用垃圾同时处置。为了防止垃圾的不当处置对环境或人身健康造成潜在的危害，请
与其它类型的垃圾分开处理及回收，以促进材料资源的可持续再利用。关于以环保安
全回收方式处置废旧机器的方法和地点事宜，家庭用户应与购买本产品的销售商或当
地政府部门联系。商业用户应与其供应商联系并核查采购合同的条款。本产品不能与
其它商业垃圾混合处置。
☎BIXOLON Co., Ltd.
●网站 http://www.bixolon.com
●韩国总部
(地址) 7~8F, (Sampyeong-dong), 20, Pangyoyeok-ro241beon-gil,
Bundang-gu, Seongnam-si, Gyeonggi-do, 13494, Korea (ROK)
(电话) [phone]
●美国公司
(地址) BIXOLON America Inc., 3171 Fujita St, Torrance, CA 90505
(电话) [phone]
●欧洲公司
(地址) BIXOLON Europe GmbH, Tiefenbroicher Weg 35 40472 Düsseldorf
(电话) [phone]

◈Общие сведения
Вданном руководстве по установке содержатся краткие сведения по установке
принтера. Более подробные сведения по установке принтера можно получить из
руководства по эксплуатации на диске. Компакт-диск содержит следующие сведения:
1. руководства: по эксплуатации, таблицу кодировки, управляющие команды;
2. драйвера: драйвера кОС Windows, драйвера OPOS;
3. утилиты: средства загрузки логотипов иуправляющую программу для
переключения виртуальной памяти.
Компания «BIXOLON» постоянно совершенствует качество своей продукции и
расширяет спектр его функциональности. Компания оставляет за собой право
вносить впоследствии изменения вхарактеристики и/или руководства пользователя
без предварительного отом уведомления.
◈Комплект поставки
SRP-275II
Ленточный картридж Бумажный рулон Компакт-диск
Адаптер пост./переем.
тока Сетевой шнур
Руководство по
установке
◈Подключение кабелей
1. Выключите принтер иПК, ккоторому будет подключаться принтер.
2. Вставьте разъем сетевого шнура вадаптер, азатем подключите адаптер ксетевому
разъему принтера.
3. Проверьте наличие интерфейсного кабеля (последовательного, параллельного, USB,
Ethernet) иподключите соответствующий тип кабеля.
4. Вставьте кабель выталкивателя ящика кассы всоответствующее гнездо принтера.
※Не допускается применять адаптеры, не поставляемые вкомплекте с
принтером.
◈Установка ленточного картриджа
1. Перед установкой ленточного картриджа поверните рукоятку по час.стр. для
предотвращения перекручивания ленты.
2. Откройте переднюю крышку принтера иудалите использованный картридж (если он есть).
3. Вставьте картридж, как показано на рис. так, чтобы
лента прилегла ктыльной части печатающей головки.
4. Для того, чтобы лента вкартридже двигалась
свободно при вставке картриджа, поверните рукоять
по час.стр. еще раз.
5. Закройте переднюю крышку принтера.
※
Note
Использование неразрешенных типов ленточных
картриджей может негативно сказаться на качестве
печати или сбое впечати принтера, атакже повлечь
аннулирование гарантии.
Более подробно отехнических характеристиках
ленточного картриджа см. раздел технических
характеристик продукта внастоящем руководстве.
◈Установка бумажного рулона
1. Откройте заднюю крышку.
2. Вставьте новый рулон бумаги, тщательно заправив
ее.
3. Вытяните небольшой «язык» бумаги изакройте
крышку.
◈Панель управления
• ПОДАЧА (кнопка «FEED»)
Нажмите кнопку ПОДАЧА один раз, чтобы удалить
лишнюю длину бумаги. При удержании кнопки
ПОДАЧА бумага будет подаваться непрерывно до
тех пор, пока кнопка не будет отпущена.
• СЕТЬ («POWER», зеленый светодиод)
При включении питания загорится зеленый
светодиод.
• ОШИБКА («ERROR», красный светодиод)
При возникновении ошибки загорится красный
светодиод. (напр., конец бумаги, крышка открыта и
пр.)
• БУМАГА («PAPER OUT», красный светодиод)
Красный диод БУМАГА загорается, когда бумага
заканчивается. Если бумага закончилась, диод
БУМАГА горит одновременно сдиодом ОШИБКА.
◈Установка микропереключателей
Изменение положения микропереключателей должно осуществляться, когда принтер
выключен. Всякие изменения, вносимые вто время, как принтер включен, не
обрабатываются.
• микропереключатель DIP Switch 1
П-ль Функция ВКЛ.ВЫКЛ.Станд.
1-1 Эмуляция См. Табл. 1 ниже ВЫКЛ.
1-2
1-3 Автом. отрезание бумаги Включено Выключено ВКЛ.
1-4 Совместим сSRP-275 Включено Выключено ВЫКЛ.
1-5 Последовательный интерфейс Переключатель
памяти Микропереключ атель ВЫКЛ.
1-6 Печать растрового изображения
номинала после отрезки Включено Выключено ВЫКЛ.
1-7 Статус датчика конца бумаги Включено Выключено ВКЛ.
1-8 Не определено ВЫКЛ.
• Микропереключатель DIP Switch 2 (модель споследовательным интерфейсом RS232C)
П-ль Функция ВКЛ.ВЫКЛ.Станд.
2-1 Ошибка получения данных Игнорировать Печать «?» ВЫКЛ.
2-2 Датчик черной метки Включено Выключено ВЫКЛ.
2-3 Квитирование связи XON/XOFF DTR/DSR ВЫКЛ.
2-4 Длина данных 7 бит 8 бит ВЫКЛ.
2-5 Контроль четности Включено Выключено ВЫКЛ.
2-6 Выбор четности ЧЕТНЫЕ НЕЧЕТНЫЕ ВЫКЛ.
2-7 Выбор скорости вбодах См. Табл. 2 ниже ВЫКЛ.
2-8 ВЫКЛ.
• Микропереключатель DIP Switch 2 (модель спараллельным интерфейсом)
П-ль Функция ВКЛ.ВЫКЛ.Станд.
2-1 Построчная автоподача Включено Выключено ВЫКЛ.
2-2 Датчик черной метки Включено Выключено ВЫКЛ.
2-3~8 Не определено ВЫКЛ.
(1) Настройка микропереключателей для режима Citizen (iDP 3550)
• микропереключатель DIP Switch 1
П-ль Функция ВКЛ.ВЫКЛ.Станд.
1-1 Эмуляция См. Табл. 1 ниже ВЫКЛ.
1-2
1-3 Автом. отрезание
бумаги Включено Выключено ВЫКЛ.
1-4 Команда CBM Режим CBM2
(модель iDP3530) Режим CBM1
(модель iDP3540) ВЫКЛ.
1-5 Международная
символика См. Табл. 3 ниже ВКЛ.1-6
1-7
1-8 Режим CR
(возврат каретки)CR CR+LF ВЫКЛ.
• Микропереключатель DIP Switch 2 (режим споследовательным интерфейсом RS232C)
П-ль Функция ВКЛ.ВЫКЛ.Станд.
2-1 Длина данных 8 бит 7 бит ВКЛ.
2-2 Контроль четности Выключено Включено ВКЛ.
2-3 Выбор четности НЕЧЕТНЫЕ ЧЕТНЫЕ ВКЛ.
2-4 Квитирование связи DTR/DSR XON/XOFF ВКЛ.
2-5 Выбор скорости вбодах См. Табл. 2 ниже ВЫКЛ.
2-6
2-7 Статус датчика конца бумаги Включено Выключено ВЫКЛ.
2-8 Тип механизма Графический Текстовый ВЫКЛ.
(2) Настройка микропереключателей для режима Star (SP500)
• микропереключатель DIP Switch 1
П-ль Функция ВКЛ.ВЫКЛ.Станд.
1-1 Эмуляция См. Табл. 1 ниже ВЫКЛ.
1-2
1-3 Автом. отрезание бумаги Включено Выключено ВЫКЛ.
1-4 Печать черно-красная Включено Выключено ВЫКЛ.
1-5~8 Зарезервировано ВЫКЛ.
• Микропереключатель DIP Switch 2 (режим споследовательным интерфейсом RS232C)
П-ль Функция ВКЛ.ВЫКЛ.Станд.
2-1 Зарезервировано ВЫКЛ.
2-2
2-3 Квитирование связи ВЫКЛ.DTR/DSR ВЫКЛ.
2-4 Длина данных ВЫКЛ.8 бит ВЫКЛ.
2-5 Контроль четности ВЫКЛ.Выключено ВЫКЛ.
2-6 Выбор четности ВЫКЛ.НЕЧЕТНЫЕ ВЫКЛ.
2-7 Выбор скорости вбодах ВЫКЛ.ВЫКЛ.
2-8 ВЫКЛ.
Руководство по установке принтера
ПРИНТЕР МАТРИЧНЫЙ SRP-275II
Адаптер
Сетевой разъем
Сетевой шнур
Гнездо кабеля
выталкивателя ящик
а
кассы
Интерфейсное гнездо
Кабель
выталкивателя
я
щика кассы Интерфейсный кабель
(послед/парал./USB/Ethernet)
PAPER OUT ERROR POWER FEED

• Табл. 1. Настройка эмуляции • Табл. 2. Настройка скорость передачи, бит/сек
Эмуляция 1-1 1-2
Скоро
сть
перед
чи
Установка режим Citizen
2-7 2-8 2-5 2-6
BXL/POS ВЫКЛ
.
ВЫКЛ
. 2400 ВКЛ. ВКЛ. ВКЛ. ВКЛ.
BXL/POS-
KP ВКЛ. ВКЛ. 4800 ВЫКЛ. ВКЛ. ВЫКЛ.ВКЛ.
STAR ВЫКЛ
. ВКЛ. 9600 ВЫКЛ. ВЫКЛ. ВЫКЛ.ВЫКЛ.
CITIZEN ВКЛ. ВЫКЛ
. 19200 ВКЛ. ВЫКЛ. ВКЛ. ВЫКЛ.
- BXL/POS-KP (Kitchen Printer (кухонный принтер)): Звуковой сигнал оповестит об
автоматическом отрезании бумаги или оконце рулона.
• Табл. 3. Выбор языка
Страна DSW1-5 DSW1-6 DSW1-7 Кодовая страница
США ВКЛ. ВКЛ. ВКЛ. Стр. 0 (PC437: США)
Франция ВЫКЛ. ВКЛ. ВКЛ.
Стр. 2 (PC850: многоязычная
Германия ВКЛ. ВЫКЛ. ВКЛ.
Великобр. ВЫКЛ. ВЫКЛ. ВКЛ.
Дания ВКЛ. ВКЛ. ВЫКЛ. Стр. 5 (PC865: скандинавская)
Щвеция ВЫКЛ. ВКЛ. ВЫКЛ.
Италия ВКЛ. ВЫКЛ. ВЫКЛ. Стр. 2 (PC850: многоязычная
Кодировка
Windows ВЫКЛ. ВЫКЛ. ВЫКЛ. Кодировка Windows
◈Автотестирование
1. Выключите принтер изакройте заднюю крышку.
2. Удерживая нажатой кнопку ПОДАЧА, включите принтер иудерживайте до тех пор,
пока бумага не появится из щели. Начнется автотестирование, при котором на
печать выводятся настройки, отрезается бумага ипринтер становится на паузу.
(будет гореть светодиод «ERROR» (ОШИБКА))
3. Нажмите кнопку ПОДАЧА для вывода на печать текущий шаблон кодировки ASCII.
4. Как только текущий шаблон кодировки ASCII будет распечатан, автотестирование
закончится.
※Примечание
Автотестирование используется для проверки корректности функционирования
принтера. Автотестирование позволяет проверить качество печати, версию ROM и
настройки микропереключателей.
Тех.характеристики◈
Характеристика Описание
Принтер
Метод печати Растр последовательного боя
Игольчатая головка 9-игольчатая последовательная
Шаг игл 0,352 мм (1/72”)
Диаметр иглы 0,28 мм (0,01”)
Направление печати Вдвух координатах (логический поиск) с
динамической скоростью
символов встроке Макс. 42 (символа)
Скорость печати *1) 5,1 строк всек. при
Ширина печати 63,5 мм
Межстрочный
интервал 4,233 мм (1/6”)
Размер шрифта 7 × 9 / 9 × 9
Комплект шрифта Буквенно-цифровые знаки: 95 Международная символика 48
Расширенные граф.возм-ти: 128 Ч27 стр.
SMPS Напряжение питания 100 - 240 Вперем. напр.
Частота 50/60 Гц
SMPS Выходное
напряжение 24 Впост.тока
Температура Рабочая: 0~40 (32~1℃04 )℉
Хранения: -20~60 (℃-4~140 )℉
Влажность Рабочая: 10-80% рт.ст. (не конденсирующаяся)
Хранения: 10-90% рт.ст. (не конденсирующаяся)
Срок службы
механизма *2) 18 000 000 строк
Автом. отрезание
бумаги 1 500 000 отрезаний
Бумага
Тип бумаги Бумажный рулон
Ширина рулона 76±0,5 мм
Диаметр рулона Макс. ш83 мм (3,27")
Толщина бумаги Толщина: 1-слой 0,06-0,085 мм
Плотность бумаги Плотность: 52,3-64 г/м2(0,115-0,1411 фунтов)
Гильза (внешняя)Макс. ш19 мм (0,75")
Ленточный
картридж
Стандартный GRC-201BR
Цвет Черно-красный
Размер 13 мм (Ш)
Срок службы GRC-201BR: 1 500 000 символов (черный) 750 000 символов (красный)
(7Ч9 непрерывная печать шрифта, ASCII, 25 )℃
※Примечание
*1) Скорость печати может быть меньше взависимости от скорости передачи данных и
комбинации управляющих команд.
*2) Вышеупомянутые значения вычислялись при уровне печати 2 сиспользованием
рекомендованного вида бумаги ипри нормальных температурных условиях.
Данные значения могут отклоняться взависимости от температуры окружающей среды,
уровня печати идр. условий.
* Характеристики плотности печати черной метки (проверялась сиспользованием
денситометра «DensiEye 700»)
Плотность печати черной метки: 1,0 или выше
Плотность печати нечерной метки: 0,1 или ниже
◈Установка драйвера Windows для модели сфиксированным
интерфейсом, последовательной (RS-232C):
SRP-275IIA,AG,C,CG (IFA-S TYPE)
1. После запуска программы установки скомпакт-диска запустите файл SRP-
275II_WIN_Vx.x.x.exe, который находится впапке SRP-275II > Drivers > Windows
Driver > Drivers Folder > English.
2. Вокне мастера установки нажмите Next.
3. Вокне Select Port Type выберите один из последовательных портов инажмите Next.
(Рис. 1)
4. Вокне Install выберите Yes, икомпьютер перезагрузится.
5. После того, как компьютер перезагрузится, откройте Пуск > Настройки > Принтеры и
факсы > пиктограмма BIXOLON SRP-275II > клик правой кнопки мыши > Свойства.
6. Вокне свойств выберите вкладку настроек порта вНастройках порта. Проверьте, чтобы
данные вней совпадали срезультатами автотестирования после установки.
SELF TEST
<SRP-275II VER. V01.00 STB 110608>
DIP Switch setup status
Interpreter (DIP1_1,2): BXL/POS
AutoCut (DIP1 _ 3): Disabled
Memory S/W (DIP1 _ 5): Off
Logo Print (DIP1 _ 6): Off
Near_end (DIP1 _ 7): Enabled
Rx ErrorPrint(DIP2 _ 1): Print ?
Black mark (DIP2 _ 2): Disable
HandShaking (DIP2 _ 3): RTS/DSR
Word Length (DIP2 _ 4): 8
Parity (DIP2 _ 5): None
Baud Rate (DIP2_7,8): 19200
7. Вокне Свойств после перехода на вкладку Общие щелкните по кнопке Печать тестовой
страницы для проверки параметров печати.
◈Установка драйвера Windows для модели сфиксированным
интерфейсом, параллельной (IEEE1284):
SRP-275IIAP, APG, CP, CPG (IFG-P TYPE)
1. После запуска программы установки скомпакт-диска запустите файл SRP-
275II_WIN_Vx.x.x.exe, который находится впапке SRP-275II > Drivers > Windows
Driver > Drivers Folder > English.
2. Вокне мастера установки нажмите Next.
3. Вокне Select Port Type выберите один из параллельных портов инажмите Next. (См.
Рис. 1)
4. Вокне Install выберите Yes, икомпьютер перезагрузится.
5. После того, как компьютер перезагрузится, откройте Пуск > Настройки > Принтеры и
факсы > пиктограмма BIXOLON SRP-275II > клик правой кнопки мыши > Свойства.
6. Вокне Свойств после перехода на вкладку Общие щелкните по кнопке Печать тестовой
страницы для проверки параметров печати.
◈Установка драйвера Windows для модели сфиксированным
интерфейсом, через USB:
SRP-275IIAU, AUG, CU, CUG (IFG-U TYPE)
1. После запуска программы установки скомпакт-диска запустите файл SRP-
275II_WIN_Vx.x.x.exe, который находится впапке SRP-275II > Drivers > Windows
Driver > Drivers Folder > English.
2. Вокне мастера установки нажмите Next.
3. Вокне Select Port Type выберите USB инажмите Next. (См. Рис. 1)
4-1. Вслучае Windows 2000/VISTA/2008 Server/7:
После того, как появилось окно Сведения, выключите иснова включите питание
принтера.
После завершения установки следует перегрузить компьютер.
4-2. Вслучае Windows ХР/2003 Server:
После того, как появилось окно Сведения, выключите иснова включите питание
принтера.
После того, как появится окно Обнаружено новое оборудование, нажимайте Далее для
установки драйвера USB, после чего перегрузите компьютер.
※Примечание
Если входе инсталляции появится окно сприглашением регистрации, нажмите ОК или
Продолжить идалее.
5. После того, как компьютер перезагрузится, откройте Пуск > Настройки > Принтеры и
факсы > пиктограмма BIXOLON SRP-275II > клик правой кнопки мыши > Свойства.
6. Вокне Свойств после перехода на вкладку Общие щелкните по кнопке Печать тестовой
страницы для проверки параметров печати.
◈Установка драйвера Windows для модели сфиксированным
интерфейсом, через Ethernet:
SRP-275IIAЕ, AУG, CЕ, CЕG (IFA-ЕP TYPE)
Сведения оразличных интерфейсных платах Ethernet см. вруководстве пользователя (на
компакт-диске).
◈WEEE (Waste Electrical and Electric Equipment)
Этот знак указывает, что после срока нельзя бросать эти продукты как мусоры. Чтобы хранить
здоровье окружающей среды, отделить от другие домашнние мусоры, перерабатывать, тогда
можно снова использовать. Домашнему потребителю обращать магазину, вкотором купил
продукты, или местной администрации, чтобы узнать куда игде положить для
перерабатывания этих продутов.Деловому потребителю обращать предприятию и
подтверждать усиловние контракт. Когда бросать, этим продуктам нельзя быть смешанным с
другими промышелнными мусорами.
☎BIXOLON Co., Ltd.
●Сайт http://www.bixolon.com
●Головной офис вКорее
Адрес: 7~8F, (Sampyeong-dong), 20, Pangyoyeok-ro241beon-gil,
Bundang-gu, Seongnam-si, Gyeonggi-do, 13494, Korea (ROK)
Тел.: [phone]
●Офис вСША
Адрес: BIXOLON America Inc., 3171 Fujita St, Torrance, CA 90505
Тел.: [phone]
●Отделение вЕвропе
Адрес: BIXOLON Europe GmbH, Tiefenbroicher Weg, 35 40472 Дюссельдорф
Тел.: [phone]

◈Information
This Installation Guide includes a brief outline of information necessary for product
installation. For more detailed installation information, please refer to the user manual in the
enclosed CD. The contents of the CD include the following.
1. Manual: User Manual, Code Chart, Control Commands
2. Drivers: Windows Drivers, OPOS Drivers
3. Utilities: a logo download tool and a virtual memory switch control tool
We at BIXOLON maintain ongoing efforts to enhance and upgrade the functions and quality
of all our products. In following, product specifications and/or user manual content may be
changed without prior notice.
◈Components
SRP-275II
Ribbon Cartridge Paper Roll CD
AC/DC Adaptor Power Code Installation Guide
◈Connecting the cables
1. Turn off the printer and the host ECR (host computer).
2. Plug the power cord into the Adaptor, and then plug the Adaptor into the power connector
of the printer.
3. Check the interface cable (Serial, Parallel, USB, or Ethernet), and connect the interface
connector cable accordingly.
4. Plug the drawer kick-out cable into the drawer kick-out connector on the printer.
※Do not use an adapter that was not supplied with the printer.
◈Installing the Ribbon Cartridge
1. Before inserting the ribbon cartridge, turn the knob clockwise to prevent twisting of the ribbon.
2. Open the front cover of the printer and remove the old ribbon cartridge, if any.
3. Insert the ribbon cartridge as shown in the figure so that
the ribbon is aligned to the rear of the printer head.
4. To allow the ribbon to move freely within the cartridge
when inserting the ribbon cartridge, turn the knob
clockwise once more.
5. Close the front cover of the printer.
※Note
Using unauthorized ribbon cartridges may result in poor
p
rinting quality or malfunction and will void the warranty.
Refer to the product specifications in this guide to learn
more about the ribbon cartridge.
◈Installing the Paper Roll
1. Open the rear cover.
2. Insert a new paper roll, making sure to align it properly.
3. Pull out a small amount of paper, and close the cover.
◈Using the Operation Panel
•FEED (Feed button)
Press the FEED button once to discharge extra
paper. Holding down the FEED button will
discharge paper continuously until the button is
released.
•POWER (Power, Green LED)
When turning on the power, a green LED will be
lit.
• ERROR (Error, Red LED)
When an error occurs, a red LED will be lit. (e.g. no
paper, cover ajar, etc.)
• PAPER OUT (Out of paper, Red LED)
The paper LED will be red when the paper roll is
running low. If there is no paper left, the paper LED
will be on together with ‘Error’ LED.
◈Setting the DIP Switches
Changing Dip Switch settings must be done when the printer is off. Any changes done
while the printer is on will not be processed.
• DIP Switch 1
SW Function ON OFF Default
1-1 Emulation Refer to the following table 1 OFF
1-2
1-3 Auto Cutter Enable Disable ON
1-4 Compatible with SRP-275 Enable Disable OFF
1-5 Serial Interface Memory Switch DIP Switch OFF
1-6 Printing NV bit image after cutting Enable Disable OFF
1-7 Near-End Sensor Status Enable Disable ON
1-8 Undefined OFF
• DIP Switch 2 (RS232C Serial Interface Model)
SW Function ON OFF Default
2-1 Data Receive Error Ignore Print “?” OFF
2-2 Black Mark Sensor Enable Disable OFF
2-3 Handshaking XON/XOFF DTR/DSR OFF
2-4 Data Length 7 bits 8 bits OFF
2-5 Parity Check Enable Disable OFF
2-6 Parity Selection EVEN ODD OFF
2-7 Baud Rate Selection Refer to the following table 2 OFF
2-8 OFF
• DIP Switch 2 (Parallel Interface Model)
SW Function ON OFF Default
2-1 Auto Line Feed Enable Disable OFF
2-2 Black Mark Sensor Enable Disable OFF
2-3~8 Undefined OFF
(1) DIP Switch setting for Citizen (iDP 3550) Mode
• DIP Switch 1
SW Function ON OFF Default
1-1 Emulation Refer to the following table 1 OFF
1-2
1-3 Auto Cutter Enable Disable OFF
1-4 CBM
command
CBM2 Mode
(iDP3530 System)
CBM1 Mode
(iDP3540 System) OFF
1-5 International
Character Refer to the following table 3 ON1-6
1-7
1-8 CR Mode CR CR+LF OFF
• DIP Switch 2 (RS232C Serial Interface Mode)
SW Function ON OFF Default
2-1 Data Length 8bits 7bits ON
2-2 Parity Check Disable Enable ON
2-3 Parity Selection ODD EVEN ON
2-4 Handshaking DTR/DSR XON/XOFF ON
2-5 Baud Rate Selection Refer to the following table 2 OFF
2-6
2-7 Near-End Sensor Status Enable Disable OFF
2-8 Mechanism Type Graphic Text OFF
(2) DIP Switch setting for Star (SP500) Mode
• DIP Switch 1
SW Function ON OFF Default
1-1 Emulation Refer to the following table 1 OFF
1-2
1-3 Auto Cutter Enable Disable OFF
1-4 Printing in Black/Red Enable Disable OFF
1-5~8 Reserved OFF
• DIP Switch 2 (RS232C serial interface model)
SW Function ON OFF Default
2-1 Reserved OFF
2-2
2-3 Handshaking XON/XOFF DTR/DSR OFF
2-4 Data Length 7bits 8bits OFF
2-5 Parity Check Enable Disable OFF
2-6 Parity Selection EVEN ODD OFF
2-7 Baud Rate Selection Refer to the following table 2 OFF
2-8 OFF
Printer Installation Guide
IMPACT PRINTER SRP-275II
Adaptor
Power connector
Power cord
Drawer kick-ou
t
connecto
r
Interface connecto
r
Drawe
r
kick-ou
t
cable Interface cable
(Serial/Parallel/USB/Ethernet)
PAPER OUT ERROR POWER FEED

• Table 1 – Emulation Selection • Table 2 – Transmission Speed (bps) Selection
Emulation 1-1 1-2 Transmission Setting Citizen Mode
2-7 2-8 2-5 2-6
BXL/POS OFF OFF 2400 ON ON ON ON
BXL/POS-KP ON ON 4800 OFF ON OFF ON
STAR OFF ON 9600 OFF OFF OFF OFF
CITIZEN ON OFF 19200 ON OFF ON OFF
- BXL/POS-KP (Kitchen Printer Mode): Buzzer will sound when the automatic cutting function is
activated or paper is low.
• Table 3 – International Language Selection
Country DSW1-5 DSW1-6 DSW1-7 Code Page
U.S.A ON ON ON Page 0 (PC437 : USA)
France OFF ON ON
Page 2 (PC850 : Multilingual)Germany ON OFF ON
U.K OFF OFF ON
Denmark ON ON OFF
Page 5 (PC865 : Nordic)
Sweden OFF ON OFF
Italy ON OFF OFF Page 2 (PC850 : Multilingual)
Windows
Code OFF OFF OFF Windows Code
◈Self-Test
1. Turn the printer off and close the rear cover.
2. While holding down the FEED button, turn on the printer and continue to hold until the
paper begins to feed. The self-test begins to print the printer settings and cuts the paper and
pauses. (ERROR lamp will be on.)
3. Press the FEED button to print the rolling ASCII pattern.
4. When the rolling ASCII pattern is printed, the self-test mode automatically ends.
※Note
The self-test lets you know if your printer is operating properly. It checks the print quality,
ROM version, and DIP switch settings.
◈Specification
Item Details
Printer
Printing Method Serial impact dot matrix
Head Pin 9-pin serial
Dot Pitch 0.352mm (1/72”)
Dot Pin Diameter 0.28mm (0.01”)
Printing Direction Bi-directional (logic seeking) with friction speed
Character per line Max 42 (Characters)
Printing speed *1) 5.1 lines/ sec
Printing Width 63.5 mm
Line Interval 4.233 mm (1/6”)
Font 7 × 9 / 9 × 9
Character Set
Alphanumeric Character : 95
International Character : 48
Extended Graphic : 128 × 27 page
SMPS Input Voltage 100~240 VAC
Frequency 50 / 60 Hz
SMPS Output Voltage 24VDC
Temperature Operating : 0~40℃(32~104℉)
Storage : -20~60℃(-4~140℉)
Humidity Operating : 10~80% RH (Non-condensing)
Storage : 10~90% RH (Non-condensing)
Mechanism Life *2) 18,000,000 Lines
Auto Cutter 1,500,000 Cuts
Paper
Paper Type Paper Roll
Roll Width 76±0.5 mm
Roll Diameter Max ø83 mm (3.27")
Paper Thickness Thickness : 1-ply 0.06~0.085 mm
Paper Weight Weight : 52.3~64g/m2(0.115~0.1411 lb)
Paper Tube (Outer) Max ø19mm (0.75")
Ribbon
Cartridge
Standard GRC-201BR
Color Black and Red
Size 13 mm (W)
Life
GRC-201BR : 1,500,000 characters (Black)
750,000 characters (Red)
(7×9 font continual printing, ASCII, 25℃)
※Note
*1) Printing speed may be slower depending on the data transmission speed and the
combination of control commands.
*2) The above values are calculated under printing level 2 with recommended paper at
normal temperature. The values may vary with environment temperature, printing level,
etc.
* The specifications of print density for the black mark.(DensiEye 700 used)
Density print of the black mark: 1.0 or more
Density of the non-black mark: 0.1 or less
◈Serial (RS-232C) Fixed Interface Model Windows Driver
Installation: SRP-275IIA,AG,C,CG (IFA-S TYPE)
1. After running the product installation CD, run the SRP-275II > Drivers > Windows
Driver > Drivers > English > SRP-275II_WIN_Vx.x.x.exe file.
2. In the opening installation window, click on Next.
3. In the Select Port Type window, select one Serial Port and click Next.
(Figure 1.)
4. In the Installer window, select Yes and the computer will reboot.
5. After rebooting, open Start > Settings > Printers & Fax > BIXOLON SRP-275II Icon
> Right-Click > Properties.
6. In the Properties window, select the Port tab and click on the Port Settings. Check to see
that the information is identical to the self-test results after installation.
SELF TEST
<SRP-275II VER. V01.00 STB 110608>
DIP Switch setup status
Interpreter (DIP1_1,2): BXL/POS
AutoCut (DIP1 _ 3): Disabled
Memory S/W (DIP1 _ 5): Off
Logo Print (DIP1 _ 6): Off
Near_end (DIP1 _ 7): Enabled
Rx ErrorPrint(DIP2 _ 1): Print ?
Black mark (DIP2 _ 2): Disable
HandShaking (DIP2 _ 3): RTS/DSR
Word Length (DIP2 _ 4): 8
Parity (DIP2 _ 5): None
Baud Rate (DIP2_7,8): 19200
7. In the Properties window, after selecting the General tab, click on Print Test Page to
confirm that printing is normal.
◈Parallel (IEEE1284) Fixed Interface Model Windows Driver
Installation : SRP-275IIAP,APG,CP,CPG (IFG-P TYPE)
1. After running the product installation CD, run the SRP-275II > Drivers > Windows
Driver > Drivers > English > SRP-275II_WIN_Vx.x.x.exe_Vx.x.x.exe file.
2. In the opening installation window, click on Next.
3. In the Select Port Type window, select one Parallel Port and click Next.
(Refer to Figure 1.)
4. In the Installer window, select Yes and the computer will reboot.
5. After rebooting, open Start > Settings > Printers & Fax > BIXOLON SRP-275II Icon
> Right-Click > Properties.
6. In the Properties window, after selecting the General tab, click on Print Test Page to
confirm that printing is normal.
◈USB Fixed Interface Model Windows Driver Installation:
SRP-275IIAU,AUG,CU,CUG (IFG-U TYPE)
1. After running the product installation CD, run the SRP-275II > Drivers > Windows
Driver > Drivers > English > SRP-275II_WIN_Vx.x.x.exe_Vx.x.x.exe file.
2. In the opening installation window, click on Next.
3. In the Select Port Type window, select USB and click Next. (Refer to Figure 1.)
4-1. If using Windows 2000/VISTA/2008 Server/7:
After the①Information window appears, turn the printer off and back on and click Yes.
After installation is complete, reboot the computer.②
4-2. If using Windows XP/2003 Server:
After the①Information window appears, turn the printer off and back on and click Yes.
After the New Hardware Detected window appears, continue to click Next to install the②
USB drive, and then reboot the computer.
※Note
When the digital registration message appears during installation, click on either OK or
Continue Anyway.
5. After rebooting, open Start > Settings > Printers & Fax > BIXOLON SRP-275II Icon
> Right-Click > Properties.
6. In the Properties window, after selecting the General tab, click on Print Test Page to
confirm that printing is normal.
◈Ethernet Fixed Interface Model Windows Driver Installation :
SRP-275IIAE,AEG,CE,CEG (IFA-EP TYPE)
Refer to the user manual regarding separate Ethernet interface cards.(Refer to the CD)
◈WEEE (Waste Electrical and Electric Equipment)
This marking shown on the product or its literature, indicates that is should not be
disposed with other household wastes at the end of its working life, To prevent
possible harm to the environment or human health from uncontrolled waste disposal,
please separate this from other types of wastes and recycle it responsibly to promote
the sustainable reuse of material resources. Household users should contact either the
retailer where they purchased this product, or their local government office, for details
of where and how they can take this item for environmentally safe recycling. Business
users should contact their supplier and check the terms and conditions of the purchase
contract. This product should not be mixed with other commercial wastes for disposal.
☎BIXOLON Co., Ltd.
●Website http://www.bixolon.com
●Korea Headquarters
(Add) 7~8F, (Sampyeong-dong), 20, Pangyoyeok-ro241beon-gil,
Bundang-gu, Seongnam-si, Gyeonggi-do, 13494, Korea (ROK)
(Tel.) [phone]
●U.S. Office
(Add) BIXOLON America Inc., 3171 Fujita St, Torrance, CA 90505
(Tel.) [phone]
●Europe Office
(Add) BIXOLON Europe GmbH, Tiefenbroicher Weg 35 40472 Düsseldorf
(Tel.) [phone]
