MANUAL DE MANUTENÇÃO ONE MKII 3
01
02
03
04
05
Mudar o Nozzle
Mudar a Cabeça Completa
Trocar o Kit Bowden
Desentupir o Nozzle
Mudar o Driver de Motores
04
06
09
13
16

4 ONE MKII MANUAL DE MANUTENÇÃO
01 Mudar o Nozzle
No caso de a máquina estar carregada com filamento, antes de dar inicio ao procedimento
de Mudança do Nozzle, realize o ponto 3.1 (Descarregar filamento).
(Veja a pagina 9, tarefa 3.1 Descarregar Filamento)
01.1 Substituir o nozzle
1.1.1. Pré aquecer o PLA.
(Veja a pagina 13, tarefa 4.1 Pré aquecer o PLA)
Atenção: O Nozzle neste momento esta a 180ºC.
1.1.2. Utilizando uma chave de bocas de 6mm, coloque-a no nozzle.
1.1.3. Coloque a chave de bocas de 20mm na cabeça de aquecimento.
1.1.4. Fixando a chave de 20mm, rode a chave de 6mm no sentido contrario ao dos ponteiros
do relogio, de modo a desenroscar o nozzle.
1.1.5. Volte a colocar o novo nozzle.
1.1.6. Fixando a chave de 20mm, rode a chave de 6mm no sentido dos ponteiros do relogio,
de modo a enroscar o nozzle.
Atenção: Deixar uma margem de 1a 2mm entre o nozzle a cabeça de aquecimento.

MANUAL DE MANUTENÇÃO ONE MKII 5
01 Mudar o Nozzle
01.2 Ajustar o nozzle
1 2
1.2.1 Com a máquina ligada mas sem estar a imprimir, selecione no menu a opção Plate.
1.2.2. Selecione a opção Nozzle Adjustment.
1.2.3. Coloque uma folha de papel fina entre o nozzle e a placa de construção.
1.2.4. Rodando o botão do LCD, ajuste a distância entre a placa de construção e o nozzle até
sentir uma leve pressão no papel.
3

6 ONE MKII MANUAL DE MANUTENÇÃO
02 Mudar a Cabeça Completa
02.1 Remover o tubo e desligar as fichas
Atenção: Efetuar todo este procedimento com a máquina desligada;
2.1.1. Remover o tubo do filamento.
(Veja a pagina 10 , tarefa 3.2 e 3.3 para remover o tubo)

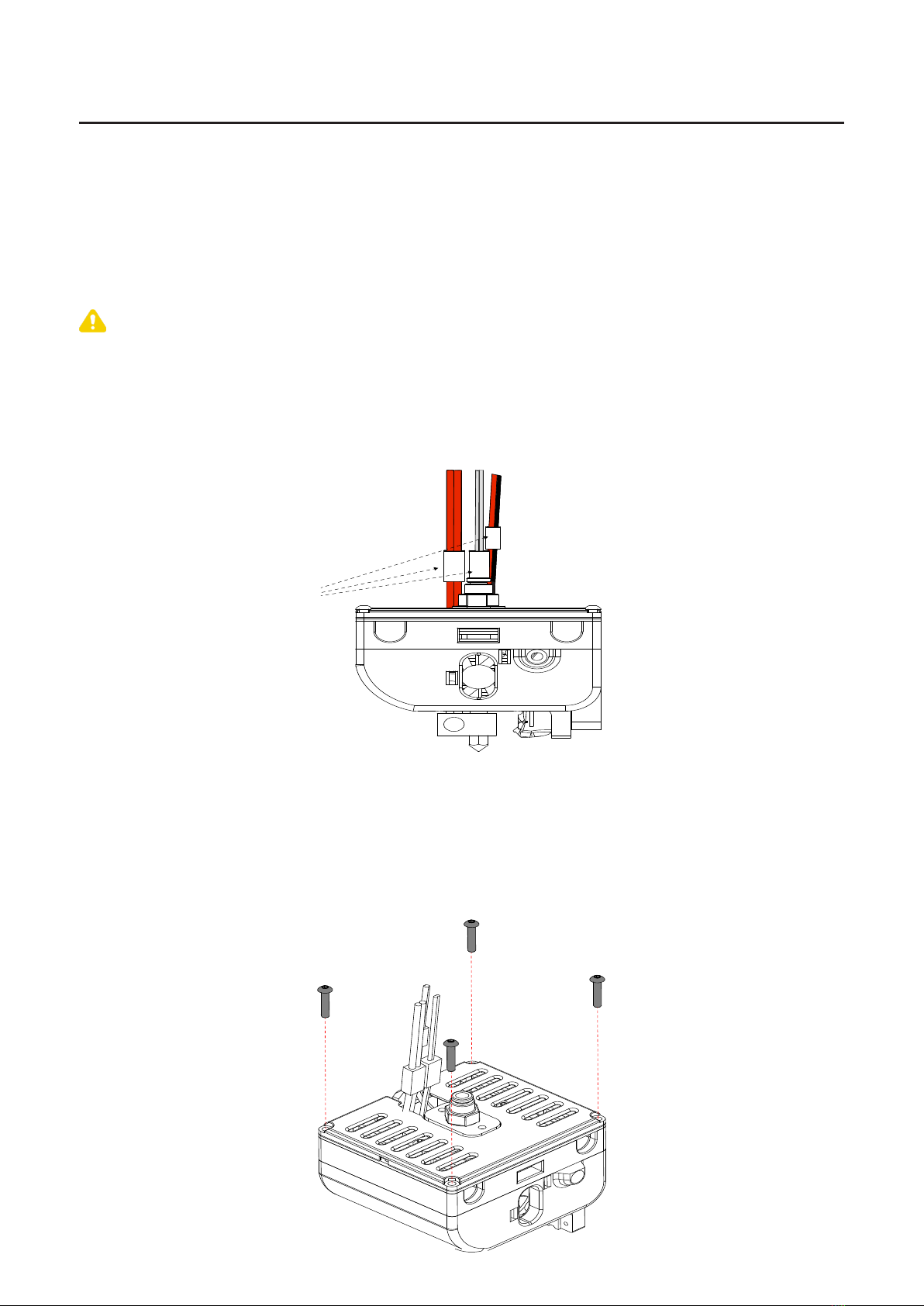

2.1.2. Desligar as 3 fichas marcadas na figura abaixo (hotend, termistor e ventoinha).
2.2.1. Utilizando uma chave sextavada interior de 1.8mm remova os quatro (4) parafusos que
fixam a tampa.
02.2 Remover parafusos da tampa
No caso de a máquina estar carregada com filamento, antes de dar inicio ao procedimento
de Mudança da Cabeça, realize o ponto 3.1 (Descarregar filamento).
(Veja a pagina 9, tarefa 3.1 descarregar filamento)

MANUAL DE MANUTENÇÃO ONE MKII 7
2.3.1. Remova a tampa da cabeça da máquina com cuidado de modo a não partir.
02 Mudar a Cabeça Completa
02.3 Remover a tampa
02.4 Remover parafusos da cabeça de impressão
2.4.1. Utilizando uma chave sextavada interior de 1.8mm remova os dois (2) parafusos que
fixam a cabeça de impressão.

8 ONE MKII MANUAL DE MANUTENÇÃO
02 Mudar a Cabeça Completa
2.5.1. Puxando na vertical , remova a cabeça de impressão da maquina.
2.5.2. Coloque a nova cabeça de impressão, faça-a descer virticalmente alinhando os furos.
2.5.3. Aparafuse a cabeça.
2.5.4. Coloque a tampa.
2.5.5. Aparafuse a tampa.
02.6 Ligar as fichas e colocar o tubo
2.6.1. Ligue as fichas.
2.6.2. Coloque o tubo do filamento e coloque a ficha de segurança.
(Veja a pagina 12, ponto 3.6 e 3.7 para colocar o tubo)
Atenção: Ao ligar as fichas, ter em atenção á polaridade.
02.5 Trocar a cabeça de impressão

MANUAL DE MANUTENÇÃO ONE MKII 9
03 Trocar o Kit Bowden
03.1 Descarregar filamento
Ecrã Inicial 1
2 3
4 5
Antes de realizar a troca do Kit Bowden verifique se exite filamento dentro do tubo, caso
exista realize o procedimento 3.1, caso nao exista, inicie a troca do Kit Bowden no ponto 3.2 .

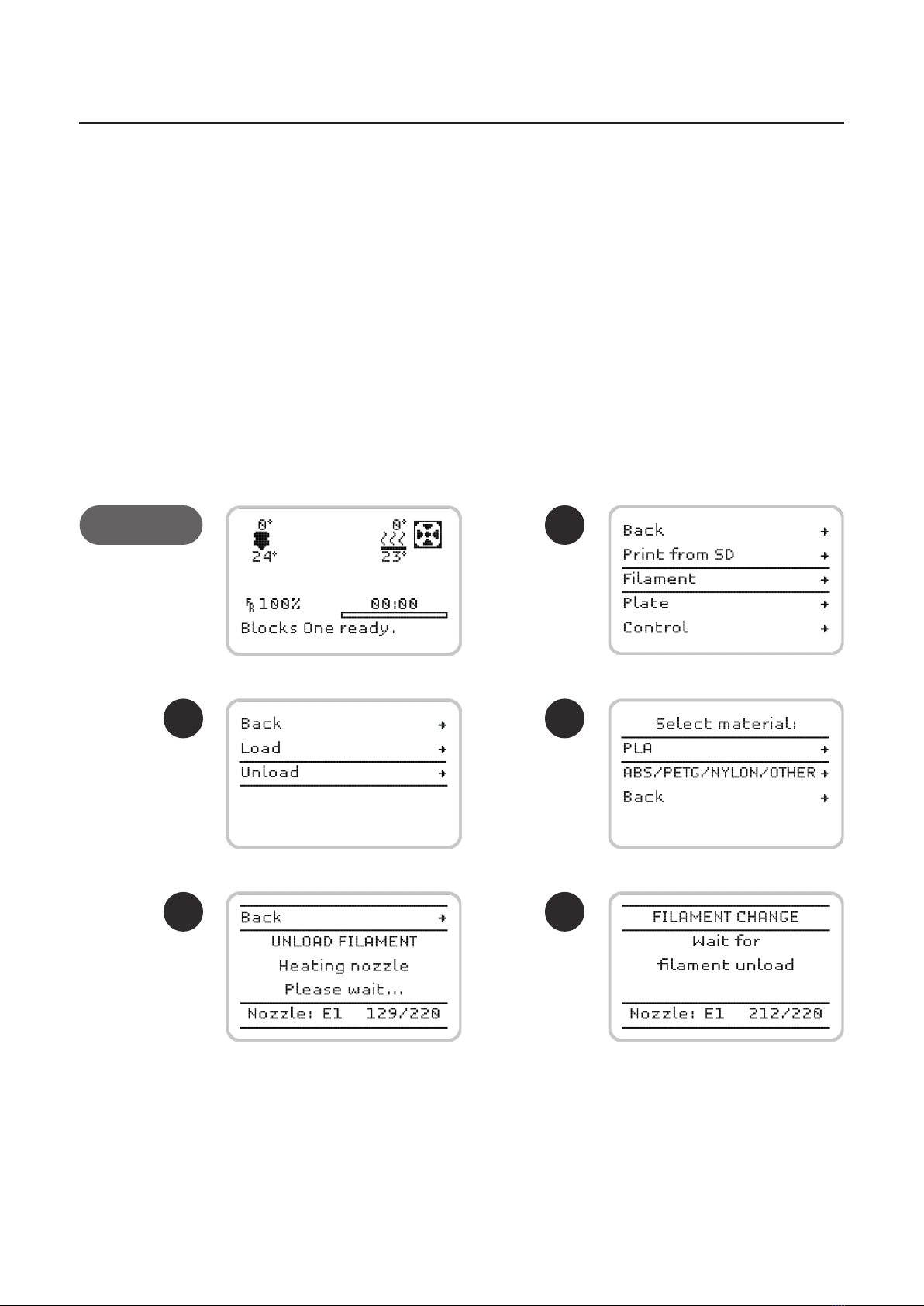

3.1.1. Pressione o botão do ecrã uma vez, rode até seleccionar Filament e volte a pressionar
mais uma vez.
3.1.2. De seguida seleccione a opção Unload (descarregar) e volte a primir o botão.
3.1.3. Seleccione agora qual o material a ser carregado/descarregado.
3.1.4. Aguarde enquanto o Hot End aquece até à temperatura definida.

10 ONE MKII MANUAL DE MANUTENÇÃO
03 Trocar o Kit Bowden

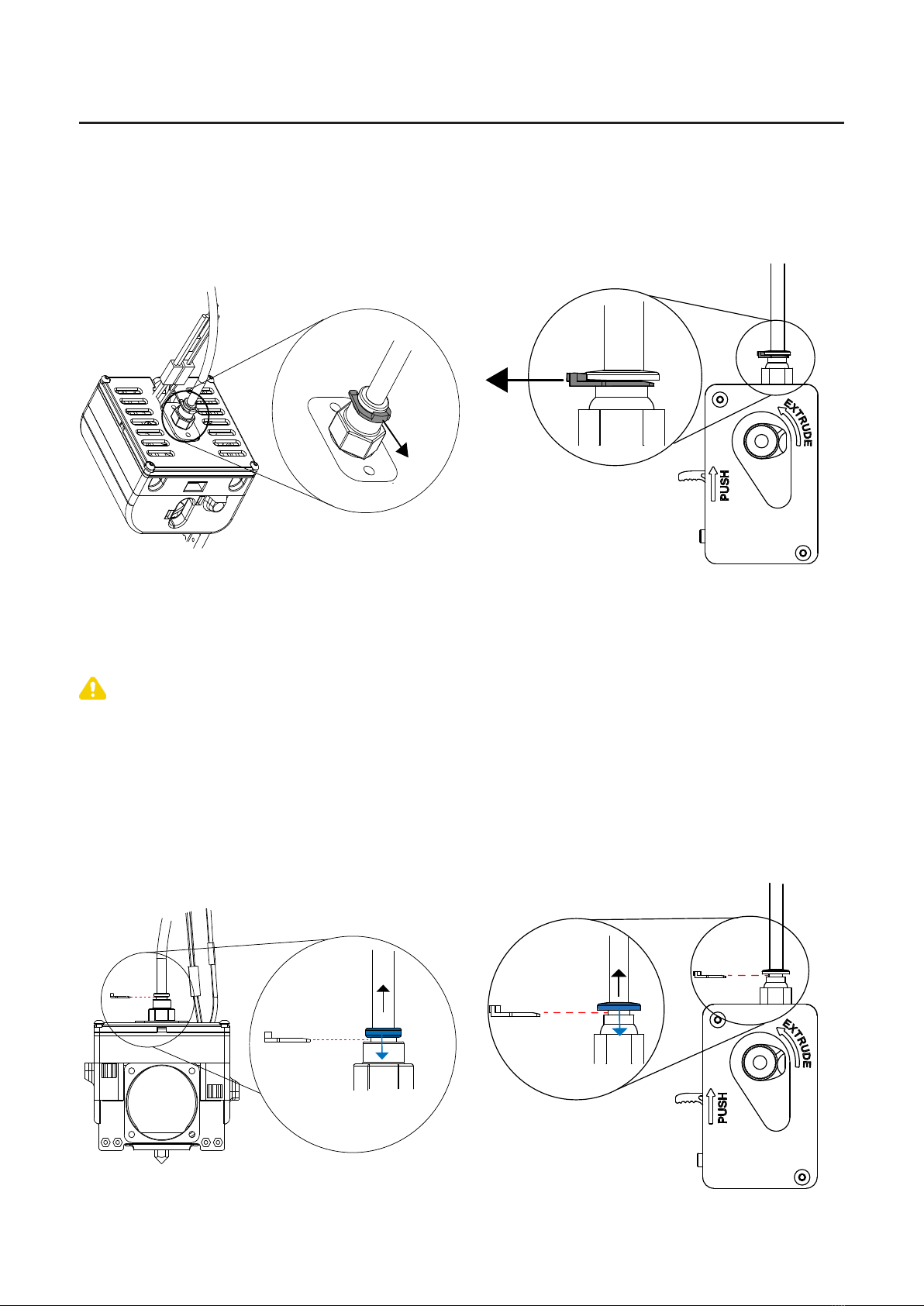

03.2 Remover a anilha de Segurança
3.2.1. Deve começar por tirar a anilha de segurança (ver na figura) na cabeça para conseguir
remover o tubo.
Atenção: O proximo procedimento deve ser realizado obrigatoriamente pela ordem
indicada, de modo a não danificar nada.
3.3.1. Empurrar o pneumatico para baixo.
3.3.2. Puxar o tubo para cima.
03.3 Remover o tubo

MANUAL DE MANUTENÇÃO ONE MKII 11
03 Trocar o Kit Bowden
03.4 Remover a rosca da cabeça e extrusor

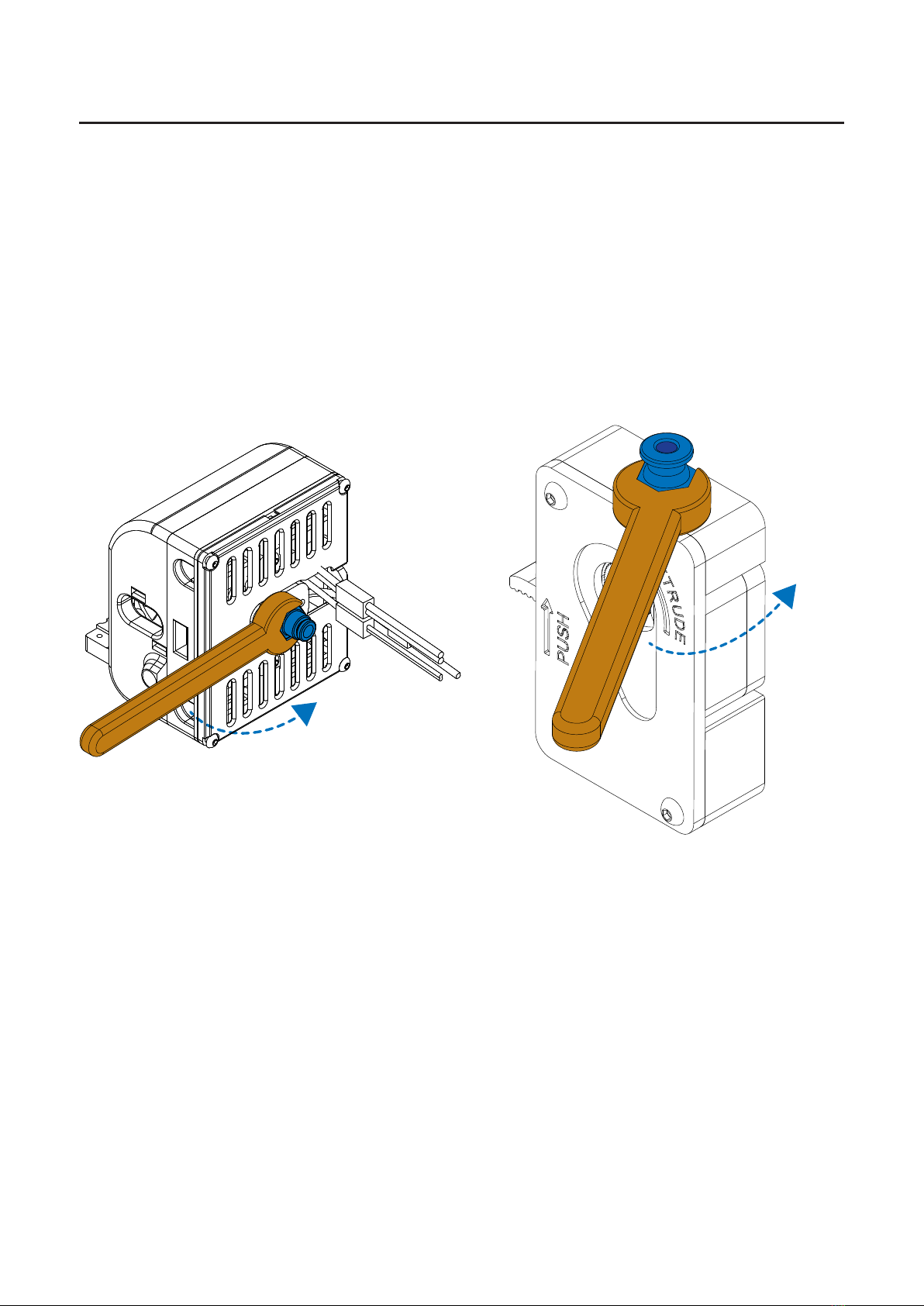

3.4.1. Utilizando uma chave de bocas de 10 mm, desenrosque o acoplador pneumático .
3.4.2. Troque o acoplador pneumático por um novo.
3.4.3. Volte a enrroscar o acoplador pneumático utilizando uma chave de bocas de 10mm.

12 ONE MKII MANUAL DE MANUTENÇÃO
03 Trocar o Kit Bowden

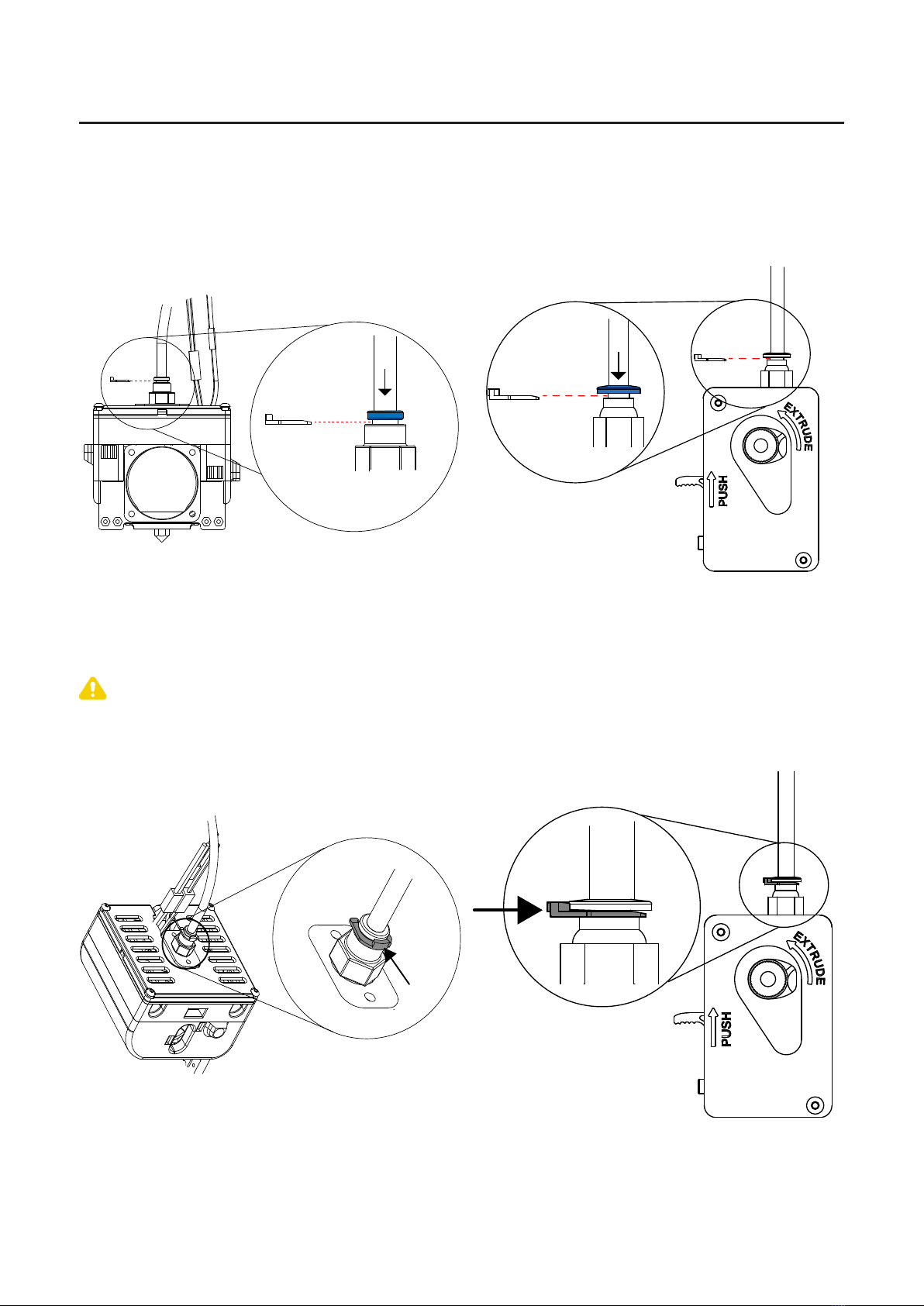

03.5 Encaixar Tubo
3.5.1. Encaize o tubo do filamento no pneumatico.
Atenção: Verificar a posição a anilha.
3.6.1. Encaixar a anilha.
03.6 Encaixar anilha de Segurança

MANUAL DE MANUTENÇÃO ONE MKII 13
04 Desentpir o Nozzle
04.1 Pré aquecer o PLA
2
1
4.1.1. Com a máquina ligada mas sem estar a imprimir, selecione no menu a opção Control.
4.1.2. Selecione a opção Preheat PLA, ponha o nozzle a 180º e aguarde até a temperatura
estabilizar.
04.2 Remover anilha de Segurança e Tubo
4.2.1. Remover anilha de Segurança.
(Veja a pagina 10, ponto 3.2 para remover a anilha de segurança.)
4.2.2. Remover o Tubo do Filamento.
(Veja a pagina 10, ponto 3.3 para remover o tubo do filamento.)

14 ONE MKII MANUAL DE MANUTENÇÃO
04 Desentpir o Nozzle

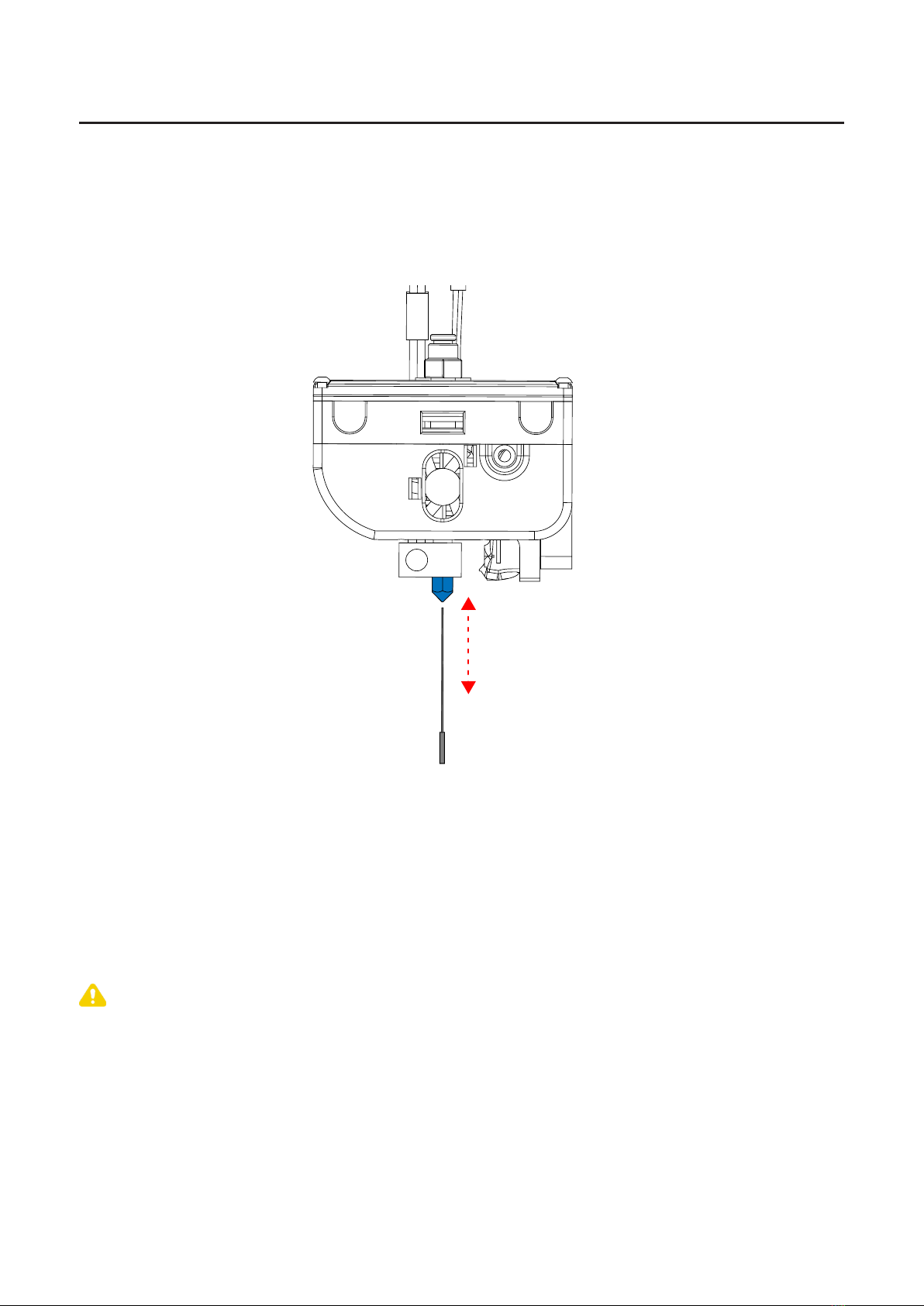

4.3.1. Inserir a agulha 1a 2 cm no nozzle, de modo a descolar o filamento existente.
04.3 Introduzir a agulha
Atenção: Os proximos procedimentos devem ser realizados com cuidado, de modo a
nao existir uma quebra de filamento indesejada.
Neste momento existem dois casos possiveis, sendo eles a maquina estar carregada com
filamento ou nao existir filamento dentro da maquina.
Existindo filamento dentro da maquina, terá de quebrar o mesmo cerca de 10 cm acima do
pneumático para a realização do proximo ponto.
Não existindo filamento dentro da máquina terá de arranjar cerca de 10 cm de filamento
para a realização do proximo ponto.

MANUAL DE MANUTENÇÃO ONE MKII 15
04 Desentupir o Nozzle
04.4 Remover filamento
4.4.1. Insira o filamento do ponto anterior no acoplador pneumático ( peça azul na imagem
abaixo).
4.4.2 Empurre o filamento até comecar a extrudir.
4.4.3. Remova o filamento.
Atenção: Caso no passo anterior o filamento nao tenha sido extrudido , volte a realizar
o processo de Desentupir o Nozzle a partir do ponto 4.4 e assim sucessivamente até o
filamento começar a extrudir.

16 ONE MKII MANUAL DE MANUTENÇÃO
05 Mudar o Driver de Motores

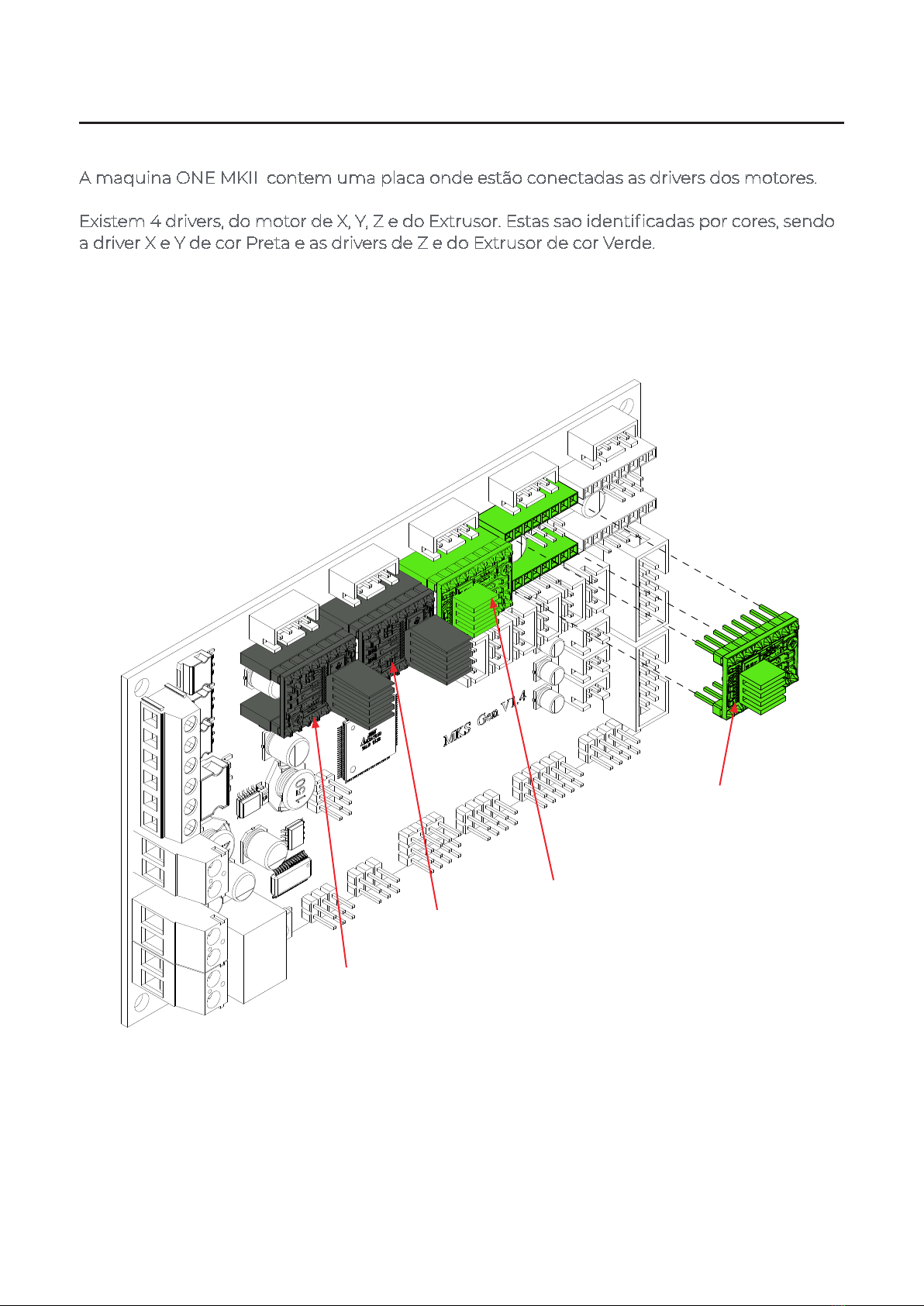

A maquina ONE MKII contem uma placa onde estão conectadas as drivers dos motores.
Existem 4 drivers, do motor de X, Y, Z e do Extrusor. Estas sao identificadas por cores, sendo
a driver X e Y de cor Preta e as drivers de Z e do Extrusor de cor Verde.
(Veja a imagem abaixo, explicativo da posicão e cor das Drivers)
Driver
do
extrusor
Driver do
eixo Z
Driver do
eixo Y
Driver do
eixo X

MANUAL DE MANUTENÇÃO ONE MKII 17
05 Mudar o Driver de Motores
05.1 Trocar Drive

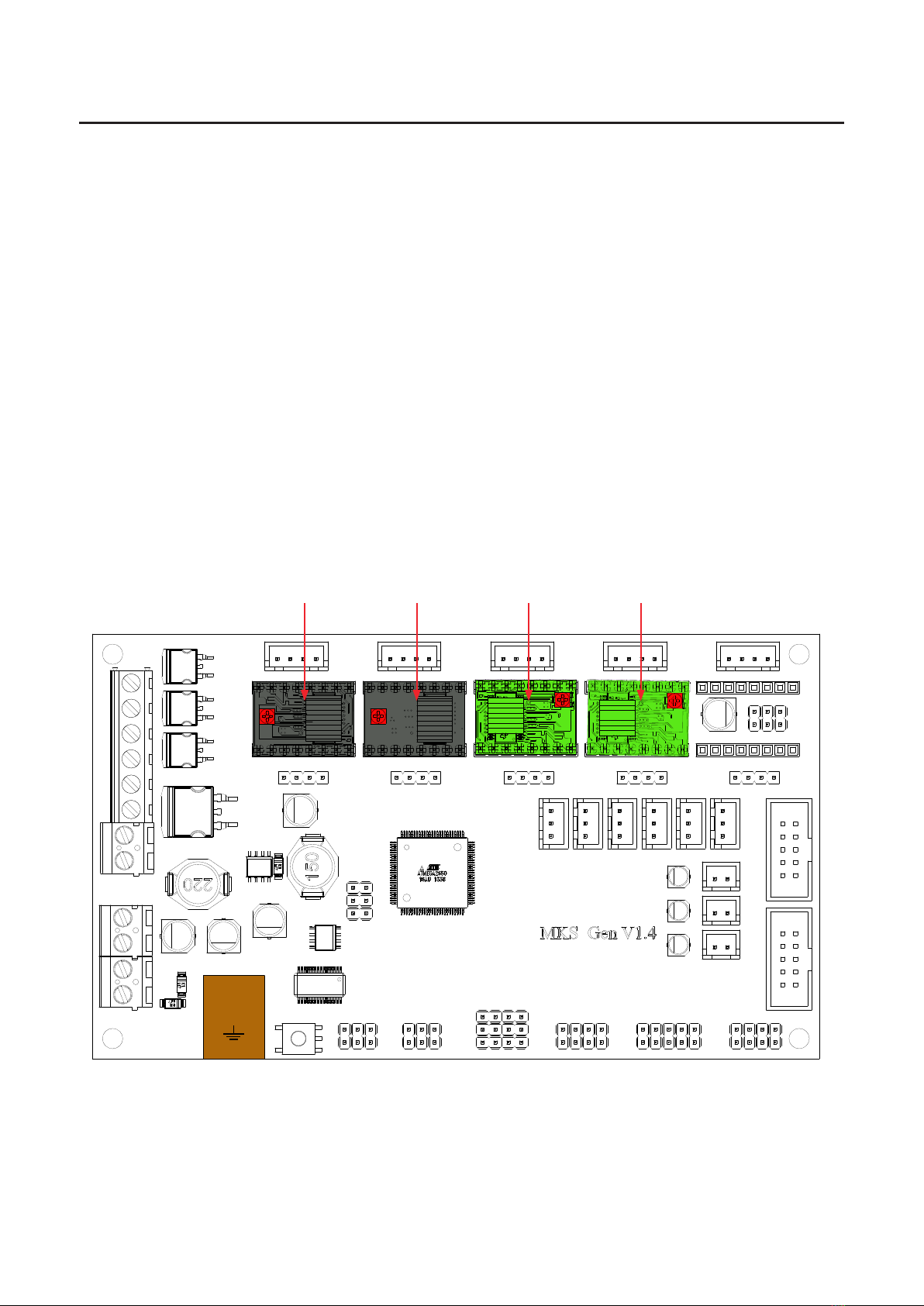

Quando colocar uma driver preta tenha em atenção que o potenciometro tem que estar
do lado esquerdo da mesma.
Ao colocar uma driver preta tenha em atenção que o potenciometro tem que estar do lado
direito.
(Veja a imagem da pagina 18 da tarefa 5.3)

18 ONE MKII MANUAL DE MANUTENÇÃO
05 Mudar o Driver de Motores
05.2 Regular Tensão
Sendo estas quatro (4) drivers todas de motores, existem tensões de referência para cada
uma, para regular esta tensão terá de utilizar uma chave de esrela.
Rode a chave no sentido dos ponteiros do relógio para aumentar o valor e no sentido con-
trário para diminuir.
Para medira as tensões utilize um multimetro. Coloque uma ponta de prova vernelha no
potenciometro e a p.onta de prova preta na massa
Tensao de referência :
X: 0.8 V
Y: 0.8 V
Z: 0.7 V
Estrusor : 1.2 V
GND
Driver do
eixo X
Driver do
eixo Y
Driver do
eixo Z
Driver
do
extrusor

MANUAL DE MANUTENÇÃO ONE MKII 19
