MANUAL DE MANUTENÇÃO PRO 30 5
01
02
03
04
05
Mudar o Nozzle
Mudar a Cabeça Completa
Trocar o Kit Bowden
Desentupir o Nozzle
Mudar o Driver de Motores
06
09
12
16
19

6 PRO 30 MANUAL DE MANUTENÇÃO
01 Mudar o Nozzle
No caso de a máquina estar carregada com filamento, antes de dar inicio ao procedimento
de Mudança do Nozzle, realize o ponto 3.1 (Descarregar filamento).
(Veja a pagina 12, tarefa 3.1 Descarregar filamento)
01.1 Desligar fichas das ventoinhas
Atenção: na PRO 30 existem 4 fichas junto da cabeça de impressão, tenha em atenção
que neste procedimento só é necessario desligar duas, as duas correspondentes ás
ventoinhas.
1.1.1 Desligar as 2 fichas das ventoinhas.
01.2 Remover a tampa
1.2.1. Remova a tampa da cabeça da máquina com cuidado de modo a não partir.
(Veja a pagina 9 e 10, ponto 2.2 e 2.3 para Remover a tampa)

MANUAL DE MANUTENÇÃO PRO 30 7
01 Mudar o Nozzle
01.3 Substituir o nozzle
1.3.1. Pré aquecer o PLA.
(Veja a pagina 16, tarefa 4.1 Pré aquecer o PLA)
Atenção: O Nozzle neste momento esta a 180ºC.

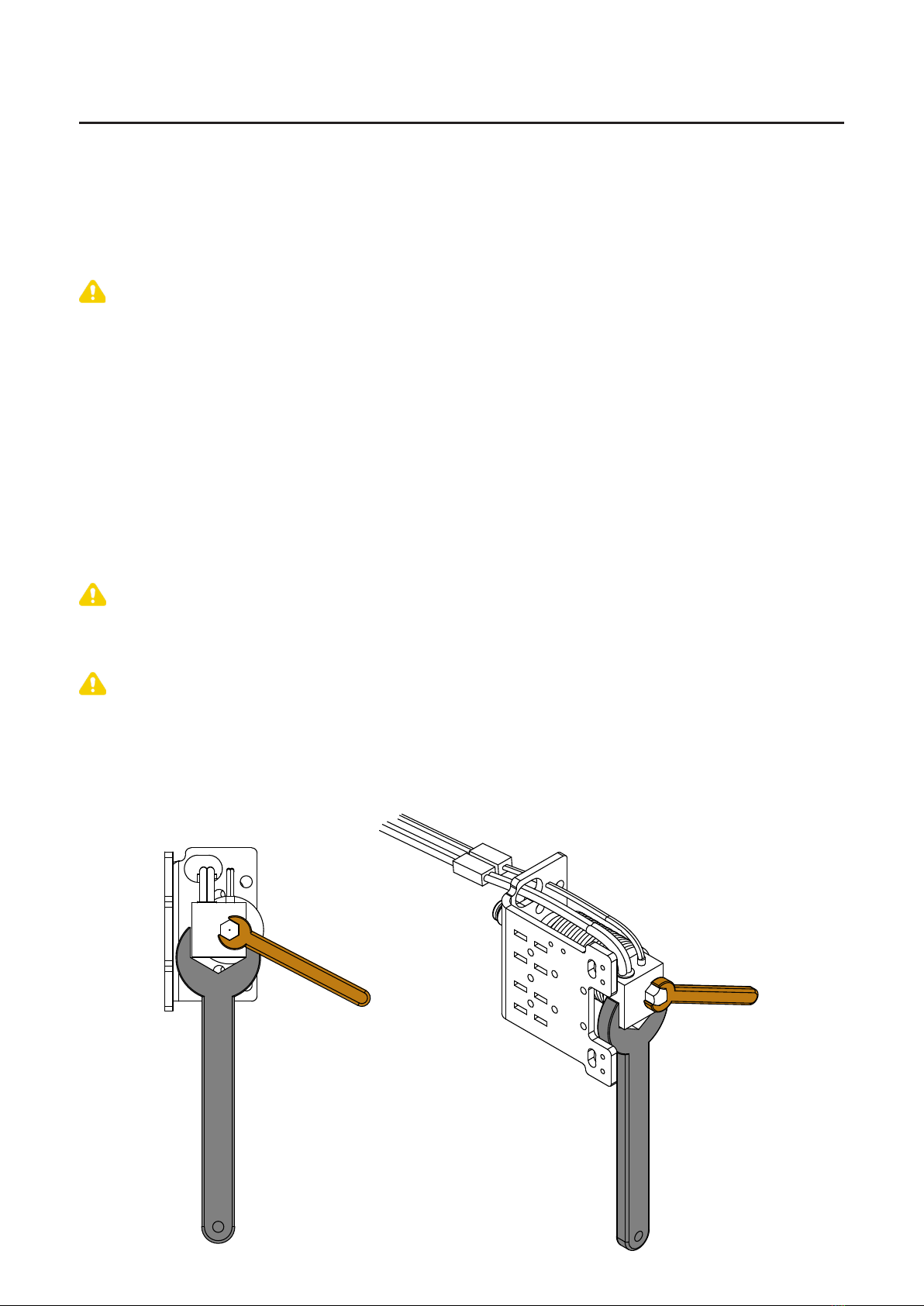

1.3.2. Utilizando uma chave de bocas de 6mm, coloque-a no nozzle.
1.3.3. Coloque a chave de bocas de 20mm na cabeça de aquecimento.

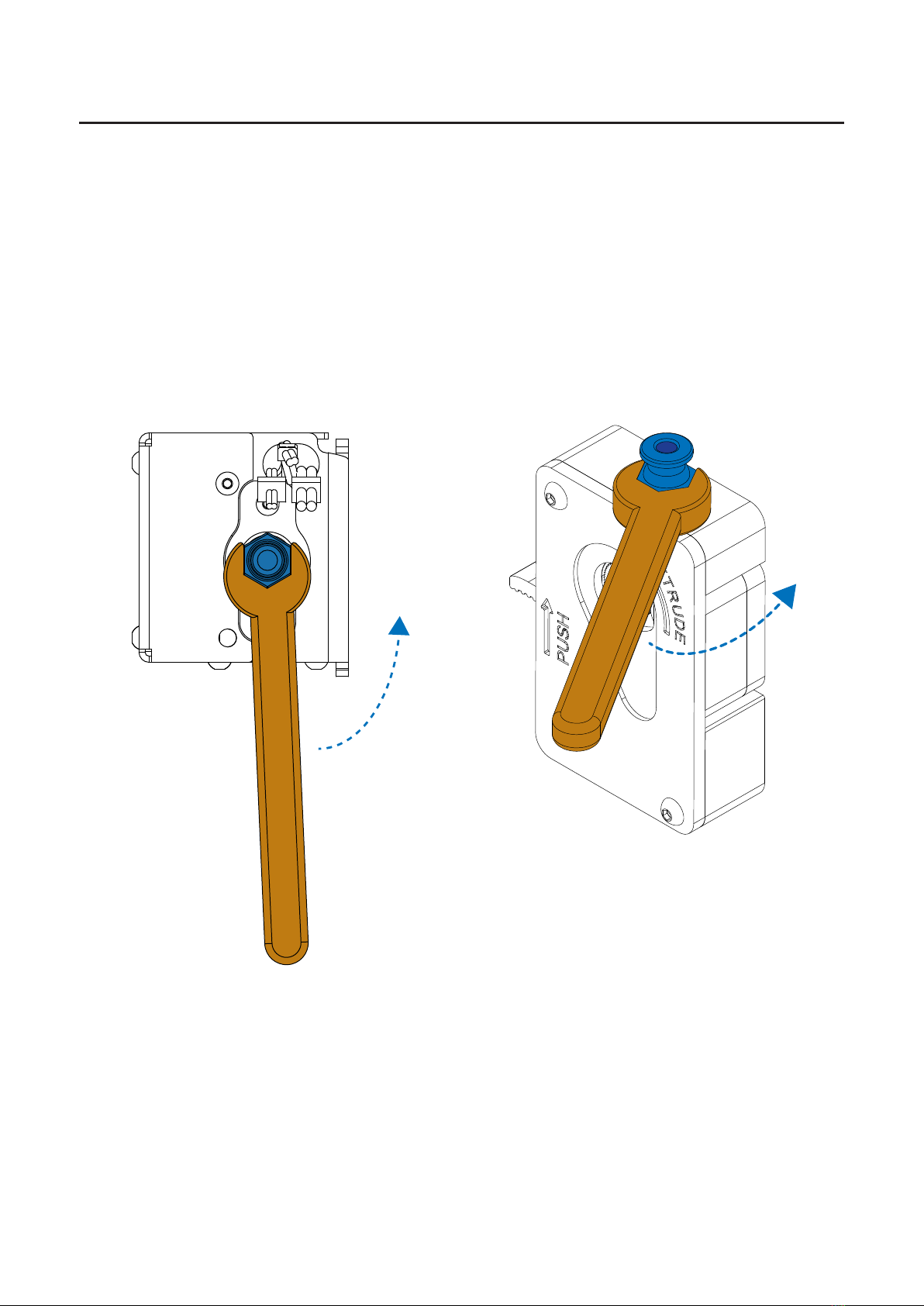

1.3.4. Fixando a chave de 20mm, rode a chave de 6mm no sentido contrario ao dos pon-
teiros do relogio, de modo a desenroscar o nozzle.
1.3.5. Volte a colocar o novo nozzle.
1.3.6. Fixando a chave de 20mm, rode a chave de 6mm no sentido dos ponteiros do relogio,
de modo a enroscar o nozzle.
Atenção: Deixar uma margem de 1 a 2mm entre o nozzle a cabeça de aquecimento.
1.3.7. Ligue as fichas.
Atenção: Ao ligar as fichas, ter em atenção á polaridade.
1.3.8. Coloque a tampa.
1.3.9. Aparafuse a tampa.

8 PRO 30 MANUAL DE MANUTENÇÃO
01 Mudar o Nozzle
01.4 Ajustar o nozzle
1
1.4.1 Com a máquina ligada mas sem estar a imprimir, selecione no menu a opção Plate.
1.4.2. Selecione a opção Nozzle Adjustment.
1.4.3. Coloque uma folha de papel fina entre o nozzle e a placa de construção.
1.4.4. Rodando o botão do LCD, ajuste a distância entre a placa de construção e o nozzle até
sentir uma leve pressão no papel.
3
2

MANUAL DE MANUTENÇÃO PRO 30 9
02 Mudar a Cabeça Completa
02.1 Remover o tubo e desligar as fichas
Atenção: Efetuar todo este procedimento com a máquina desligada;
2.1.1. Remover o tubo do filamento.
(Veja a pagina 13 , tarefa 3.2 e 3.3 para Remover o tubo)

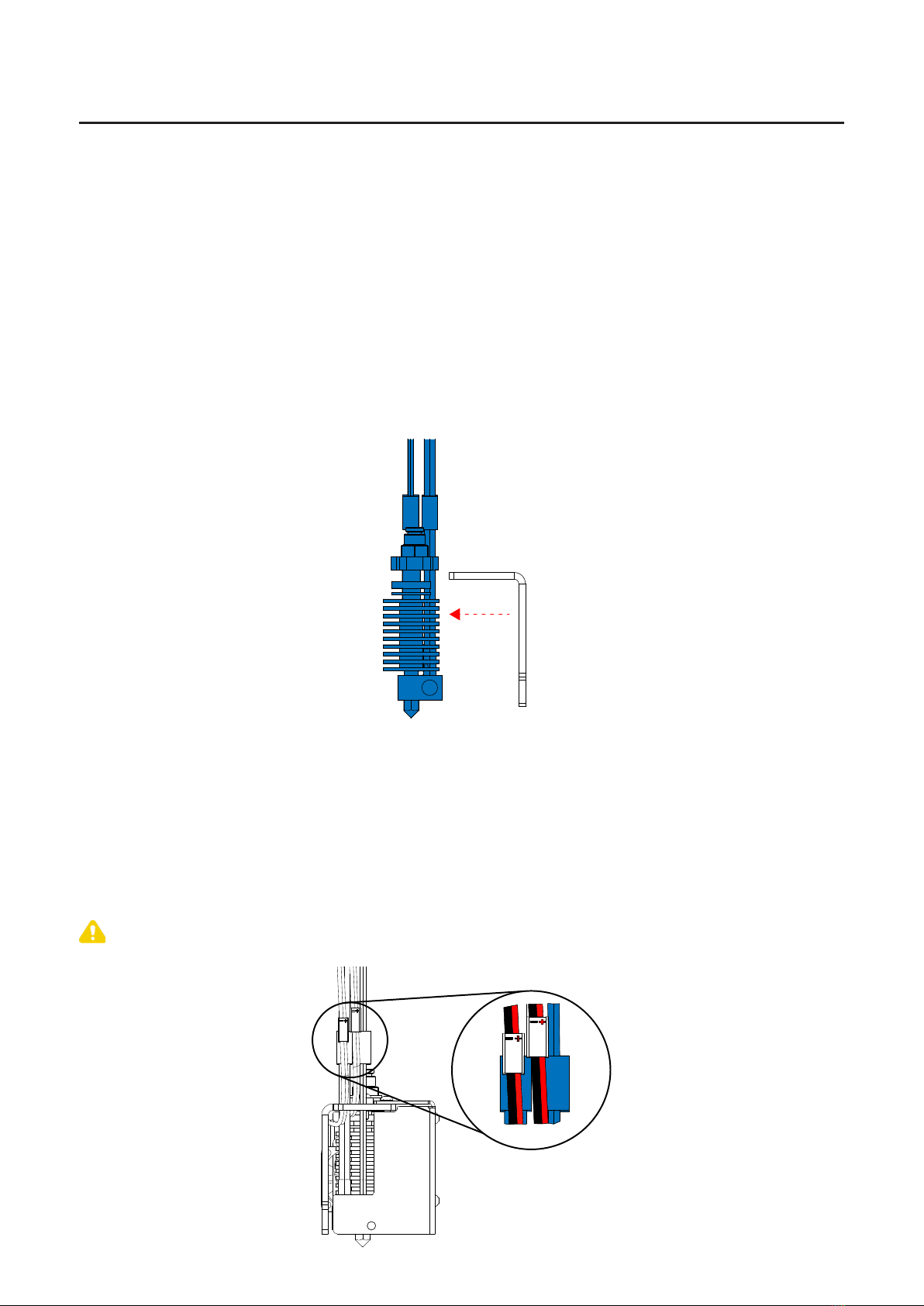

2.1.2. Desligar as 4 fichas marcadas na figura abaixo (hotend, termistor e ventoinhas).
2.2.1. Utilizando uma chave sextavada interior de 1.8mm remova os dois (2) parafusos que
fixam a tampa.
02.2 Remover parafusos da tampa
No caso de a máquina estar carregada com filamento, antes de dar inicio ao procedimento
de Mudança da Cabeça, realize o ponto 3.1 (Descarregar filamento).
(Veja a pagina 12, tarefa 3.1 Descarregar filamento)

10 PRO 30 MANUAL DE MANUTENÇÃO
2.3.1. Remova a tampa da cabeça da máquina com cuidado de modo a não partir.
02 Mudar a Cabeça Completa
02.3 Remover a tampa
02.4 Remover parafusos da cabeça de impressão
2.4.1. Utilizando uma chave sextavada interior de 1.8mm remova os dois (2) parafusos que
fixam a cabeça de impressão.

MANUAL DE MANUTENÇÃO PRO 30 11
02 Mudar a Cabeça Completa
2.5.1. Remova a cabeça de impressão da maquina.
2.5.2. Coloque a nova cabeça de impressão.
2.5.3. Aparafuse a cabeça.
2.5.4. Coloque a tampa.
2.5.5. Aparafuse a tampa.
02.6 Ligar as fichas e colocar o tubo
2.6.1. Ligue as fichas.
2.6.2. Coloque o tubo do filamento e coloque a anilha de segurança.
(Veja a pagina 15, ponto 3.5 e 3.6 para colocar o tubo)
Atenção: Ao ligar as fichas, ter em atenção á polaridade.
02.5 Trocar a cabeça de impressão

12 PRO 30 MANUAL DE MANUTENÇÃO
03 Trocar o Kit Bowden
03.1 Descarregar filamento
Ecrã Inicial 1
2 3
4 5
Antes de realizar a troca do Kit Bowden verifique se exite filamento dentro do tubo, caso
exista realize o procedimento 3.1, caso nao exista, inicie a troca do Kit Bowden no ponto 3.2 .
3.1.1. Pressione o botão do ecrã uma vez, rode até seleccionar Filament e volte a pressionar
mais uma vez.
3.1.2. De seguida seleccione a opção Unload (descarregar) e volte a primir o botão.
3.1.3. Seleccione agora qual o material a ser carregado/descarregado.
3.1.4. Aguarde enquanto o Hot End aquece até à temperatura definida.

MANUAL DE MANUTENÇÃO PRO 30 13
03 Trocar o Kit Bowden
03.2 Remover a anilha de segurança

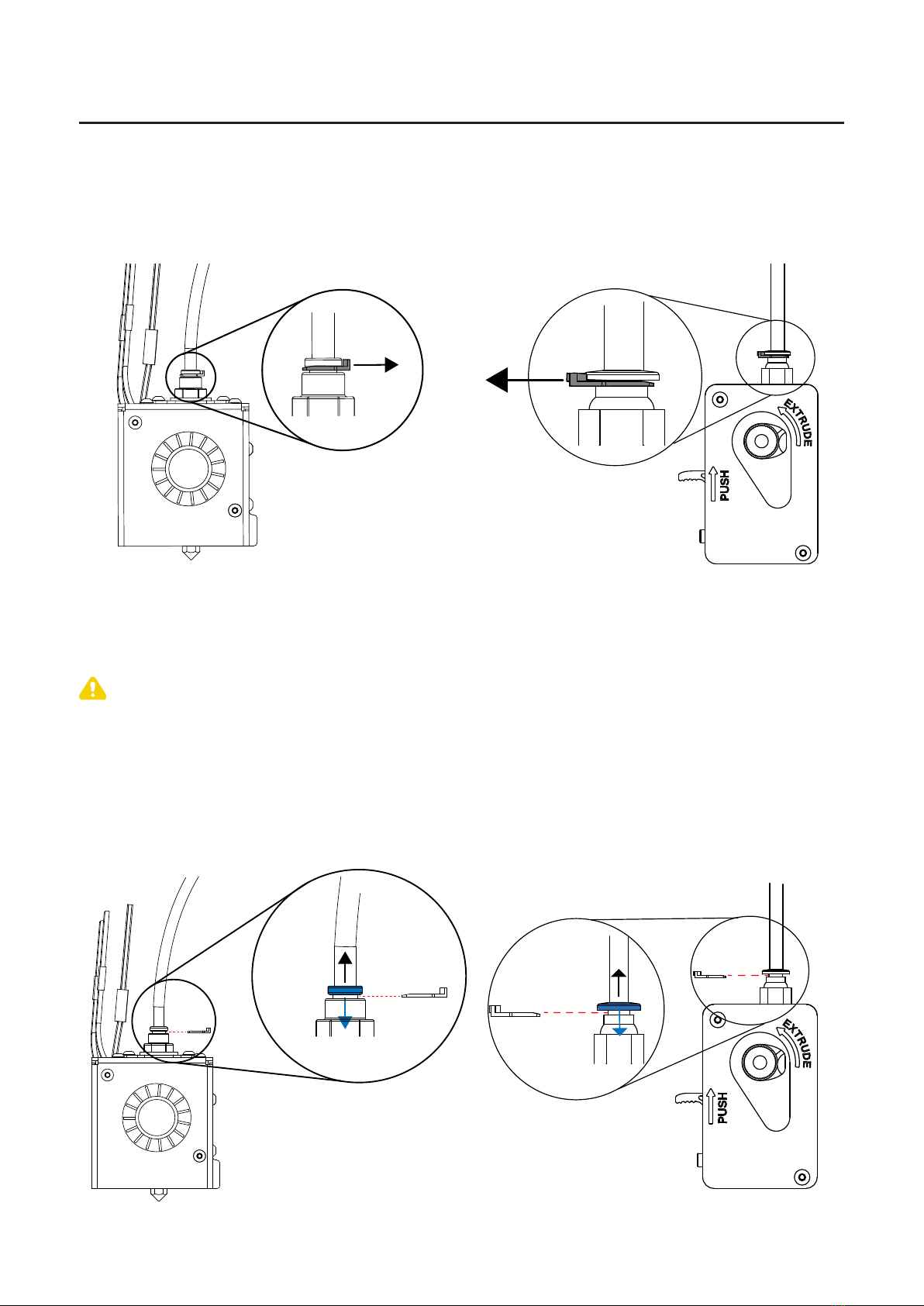

3.2.1. Deve começar por tirar a anilha de segurança (ver na figura) na cabeça para conseguir
remover o tubo.
Atenção: O proximo procedimento deve ser realizado obrigatoriamente pela ordem
indicada, de modo a não danificar nada.
3.3.1. Empurrar o pneumatico para baixo.
3.3.2. Puxar o tubo para cima.
03.3 Remover o tubo

14 PRO 30 MANUAL DE MANUTENÇÃO
03 Trocar o Kit Bowden
03.4 Remover a rosca da cabeça e extrusor
3.4.1. Utilizando uma chave de bocas de 10 mm, desenrosque o acoplador pneumático .
3.4.2. Troque o acoplador pneumático por um novo.
3.4.3. Volte a enrroscar o acoplador pneumático utilizando uma chave de bocas de 10mm.

MANUAL DE MANUTENÇÃO PRO 30 15
03 Trocar o Kit Bowden
03.5 Encaixar tubo
3.5.1. Encaize o tubo do filamento no pneumatico.
Atenção: Verificar a posição a anilha.

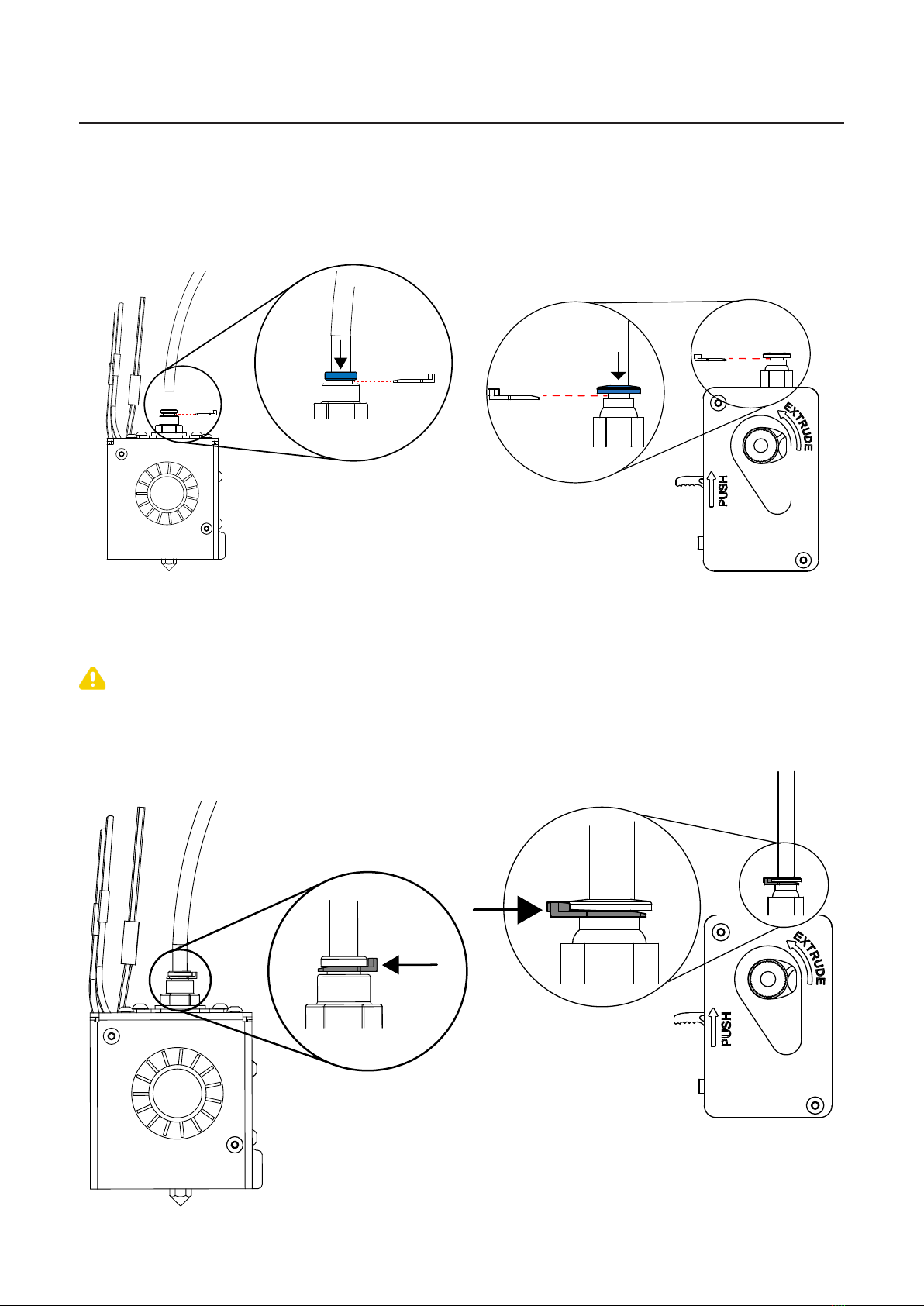

3.6.1. Encaixar a anilha.
03.6 Encaixar anilha de segurança

16 PRO 30 MANUAL DE MANUTENÇÃO
04 Desentpir o Nozzle
04.1 Pré aquecer o PLA
2
1
4.1.1. Com a máquina ligada mas sem estar a imprimir, selecione no menu a opção Control.
4.1.2. Selecione a opção Preheat PLA, ponha o nozzle a 180º e aguarde até a temperatura
estabilizar.
04.2 Remover anilha de segurança e tubo
4.2.1. Remover anilha de Segurança.
(Veja a pagina 13, ponto 3.2 para remover a anilha de segurança.)
4.2.2. Remover o Tubo do Filamento.
(Veja a pagina 13, ponto 3.3 para remover o tubo do filamento.)

MANUAL DE MANUTENÇÃO PRO 30 17
04 Desentpir o Nozzle
4.3.1. Inserir a agulha 1a 2 cm no nozzle, de modo a descolar o filamento existente.
04.3 Introduzir a agulha
Atenção: Os proximos procedimentos devem ser realizados com cuidado, de modo a
nao existir uma quebra de filamento indesejada.
Neste momento existem dois casos possiveis, sendo eles a maquina estar carregada com
filamento ou nao existir filamento dentro da maquina.
Existindo filamento dentro da maquina, terá de quebrar o mesmo cerca de 10 cm acima do
pneumático para a realização do proximo ponto.
Não existindo filamento dentro da máquina terá de arranjar cerca de 10 cm de filamento
para a realização do proximo ponto.

18 PRO 30 MANUAL DE MANUTENÇÃO
04 Desentupir o Nozzle
04.4 Remover filamento
4.4.1. Insira o filamento do ponto anterior no acoplador pneumático ( peça azul na imagem
abaixo).
4.4.2. Empurre o filamento até comecar a extrudir.
4.4.3. Remova o filamento.
Atenção: Caso no passo anterior o filamento nao tenha sido extrudido , volte a realizar
o processo de Desentupir o Nozzle a partir do ponto 4.4 e assim sucessivamente até o
filamento começar a extrudir.

MANUAL DE MANUTENÇÃO PRO 30 19
05 Mudar o Driver de Motores
A maquina ONE MKII contem uma placa onde estão conectadas as drivers dos motores.
Existem 4 drivers, do motor de X, Y, Z e do Extrusor. Estas sao todas de cor Preta .
(Veja a imagem abaixo, explicativo da posicão e cor das Drivers)
Driver
do
extrusor
Driver do
eixo Z
Driver do
eixo Y
Driver do
eixo X

20 PRO 30 MANUAL DE MANUTENÇÃO
05 Mudar o Driver de Motores
05.1 Trocar drive
Quando colocar ua driver tenha em atenção que o potenciometro tem que estar do lado
esquerdo da mesma.
(Veja a imagem da pagina 19)
