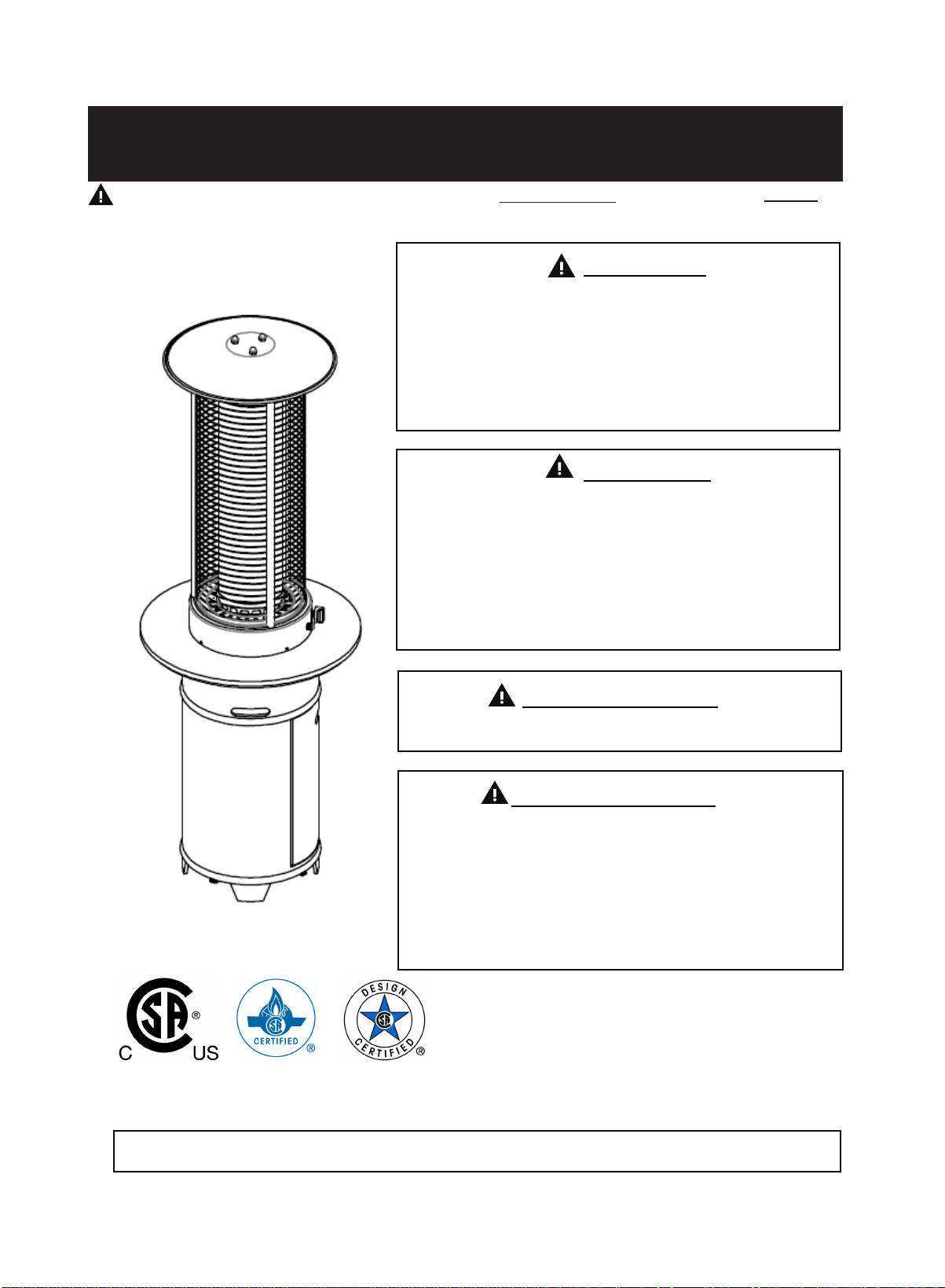

BOND MANUFACTURING HYPH4601-10 User manual

OWNER’S MANUAL
READ BEFORE USE! Model No.: HYPH4601-10 Item No.: 67937
DANGER
Do not store or use gasoline or other
flammable vapors and liquids in the
vicinity of this or any other appliance.
An LP-cylinder not connected for use shall
not be stored in the vicinity of this or any
other appliance.
DANGER
If you smell gas:
1.Shut off gas to the appliance .
2.Extinguish any open flames .
3. If odor continues, keep away from
the appliance and immediately call
your gas supplier or fire department.
WARNING
For Outdoor Use Only.
WARNING
Improper installation, adjustment,
alteration, service or maintenance can
cause property damage, injury or death. Read
the installation, operating and maintenance
instructions thor ough l y before installing or
servicing this equipment .
COMPLIES WITH ANSI Z83.26-2014/CSA 2.37-2014 STANDARDS
FOR GAS-FIRED OUTDOOR INFRARED PATIO HEATERS
KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE.
MADE IN CHINA

General Safety Information
This manual contains important information about
the assembly, operation and maintenance of this
heater.
General safety information is presented in these
first few pages and is also located throughout the
manual.
Keep this manual for future reference and to educate
new users of this product. This manual should be read in
conjunction with the labeling on the product.
Safety precautions are essential when any mechan-
ical or propane fueled equipment is involved. These
precautions are necessary when using, storing, and
servicing. Using this equipment with the respect and
caution demanded will reduce the possibilities of
personal injury or property damage.
The following symbols shown below are used ex-
tensively throughout this manual. Always pay
attention to these precautions, as they are essential
when using any mechanical or propane fueled
equipment.
DANGER indicates an imminently hazardous
situation which, if not avoided, will result in death or
serious injury.
WARNING indicates an imminently hazardous
situation which, if not avoided, could result in death
or serious injury.
CAUTION indicates an imminently hazardous
situation which, if not avoided, may result in minor or
moderate personal injury, or property damage.
We cannot foresee every use which may be made
of our heaters.
Check with your local fire safety authority if you have
questions about heaters use.
Other standards govern the use of fuel gasses and
heat producing products for specific uses. Your local
authorities can advise you about these.
Failure to comply with the precations and instructions
provided with this heater can result in death, serious
bodily injury and property loss or damage from
hazards of fire, explosion, burn, asphyxiation, and/or
carbon monoxide poisoning.
Only persons who can understand and follow the
instructions should use or service this heater.
This product is fueled by propane gas. Propane gas is
invisible, odorless, and flammable. An odorrant is nor-
mally added to help detect leaks and can be described
as a “rotten egg” smell. The odorant can fade over time
so leaking gas is not always detectable by smell alone.
Propane gas is heavier than air and leaking propane
will sink to the lowest level possible. It can ignite by
ignition sources including matches, lighters, sparks or
open flames of any kind many feet away from the origin-
al leak. Use only propane gas set up for vapor with draw.
Propane gas should be stored or used in compliance
with local ordinances and codes or with ANSI/NFPA 58.
Turn off propane when not in use.
EXPLOSION-FIRE HAZARD
Keep solid combustibles, such as building
materials, paper or cardboard, a safe
distance away from the heater as recom-
mended by the instructions.
Provide adequate clearances around air
openings into the combustion chamber.
Never use the heater in spaces which do or
may contain volatile or airborne combustibles,
or products such as gasoline, solvents, paint
thinner, dust particles or unknown chemicals.
During operation, this product can be a
source of ignition. Keep heater area clear
and free from combustible materials,
gasoline, paint thinner, cleaning solvents
and other flammable vapors and liquids. Do
not use heater in area with high dust
content. Minimum heater clearances from
combustible material: two(2) feet from the
sides & two(2) feet from the top.
2

Never store propane near high heat, open
flames, pilot lights, direct sunlight, other ig-
nition sources or where temperatures ex-
ceed 120 (49 ).
Propane is heavier than air and can accumu-
late in low places. If you smell gas, leave the
area immediately.
Never install or remove propane cylinder
while heater is lighted, near flame, pilot light,
ignition sources or while heater is hot touch.
This heater is red hot during use and can ig-
nite flammables too close to the heater. Keep
flammables at least 2 feet from sides & 2 feet
from top. Keep gasoline and other flammable
liquids and vapors well away from heater.
The propane cylinder must always be stored
outdoors in a well ventilated space. Never
store propane cylinder in an enclosed
area(house, garage, etc.). If heater is to be
stored indoors, disconnect the propane cylin-
der for outdoor storage.
CAR B ON M ONO X IDE HAZARD
This heater is a combustion appliance. All
combustion appliances produce carbon
monoxide(CO) during the combustion process.
This product is designed to produce extremely
minute, non-hazardous amounts of CO if used
and maintained in accordance with all
warnings and instructions. Do not block air
flow into or out of the heater.
Carbon monoxide(CO) poisoning produces
flu-like symptoms, watery eyes, headaches,
dizziness, fatigue and possibly death. You
can’t see it and you can’t smell it. It’s an in-
visible killer. If these symptoms are present
during operation of this product get fresh air
immediately.
For outdoor use only.
Never use inside a house, or other unventil-
ated or enclosed areas.
This heater consumes air(oxygen). Do not
use in unventilated or enclosed areas to avoid
endangering your life.
B URN H A Z ARD
Never leave heater unattended when hot or
in use.
Keep out of reach of children.
SER V ICE SAFE TY
Keep all connections and fittings clean. Make
sure propane cylinder valve outlet is clean.
Inspect hose before use. Replace if there is
evidence of abrasion or wear.
During set up, check all connections and
fittings for leaks using soapy water. Never use
a flame.
Use as a heating appliance only. Never alter
in any way or use with any device.
Check entire hose at least annually.
The maximum gas supply pressure is 250psi.
Don’t store certain materials such as cloth,
plastic products ect. under the heater, or it
will be subjected to radiant heat and could
be seri-ously damaged.
Do an inspection of the visible portion of the
hose before each use of the appliance. If the
hose is damaged, the replacement hose
assembly shall be that specified by the
manufacturer.
Do the lighting of the heater accroding to
the lighting instructions, otherwise may
cause injury or property damage.
Do not use 30 lb propane cylinder for this
appliance.
3

24 in /60.9cm
24 po /60.9

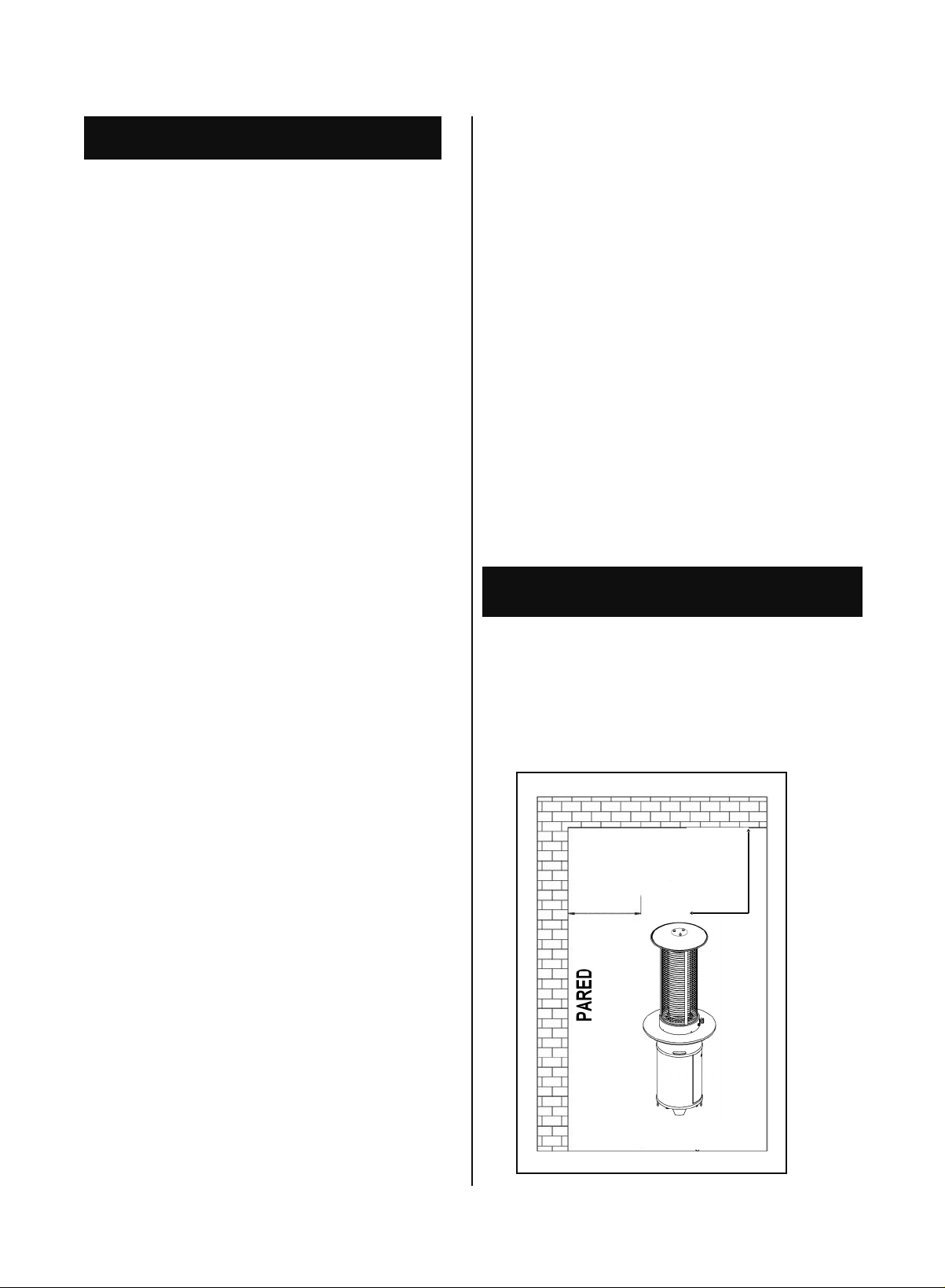

PRECAUTIONS
APPLIANCE STAND AND LOCATION
·Installation and services should only be
made by a qualified person.
·Do not use the heater in an exposive
atmosphere.
·Before operation,inspect the hose for
damage.
·Disconnect LPG cylinder before moving the
heater.
·Do not attempt to alter any parts of heater.
Example:Using the heater without reflector or
protection guard.
·The appliance shall not be used in
basements or below ground level.
·It must always be placed on a solid and level
surface.
·Never substitute the regulator.Use only one
that is suitable for both appliance category and
normal pressure of gas.
·Do not clean the heater with cleaners that
are combustible or corrosive.
·Do not paint protection guard,control box or
reflector.
·The LPG gas cylinder valve should be
turned off when the heater is not in use.
·Do not use the heater when it is raining,and
do not let any liquid splash on to the glass tube
when the heater is in use.
·Keep children away from the heater,always
be careful not to knock over the heater which
will break the glass tube and might cause
injury.
·Do not move the appliance when in
operation.
·After a long break in operation,the gas parts
in the control box of the heater and the hose
should be inspected for spiders, spider webs or
other insects.
·Check the heater immediately if any of the
following exists:
1.There is smell of gas.
2.The heater is not effective enough.
3.The burner makes popping noise during
use(a slight popping noise is normal when the
burner is extinguished after use).
·The hose with regulator assembly should be
stored in a safe place to avoid accidental
damage.
·Children and adults should be aware of the
high surface temperature hazard,and should
keep a safe distance away to avoid clothes
burni ng or igniting.
·Young children should be carefully supervised
when they are in the working area of the heater.
·Clothing or other flammable material should
not be hung from the heater,or placed on or
near the heater.
·Do not obstruct the flow of combustion
products.
·Keep the ventilation opening of the cylinder
enclosure free and clear of debris.
·Do not obstruct the ventilation holes of the
cylinder housing.
·Shut off the valve to the gas cylinder or the
regulator before moving the appliance.
·The tubing or the flexible hose must be
changed within the prescribed intervals.
·Use only the type of gas and the type of
cylinder specified by the manufacturer.
·In case of violent wind,particular attention
must be taken against tilting or falling over of the
appliance.The manufacturer is not responsible
for any damage caused by bad weather.
4
24 in /60.9 cm and
sides 24 in /60.9 cm.
24 in /60.9cm

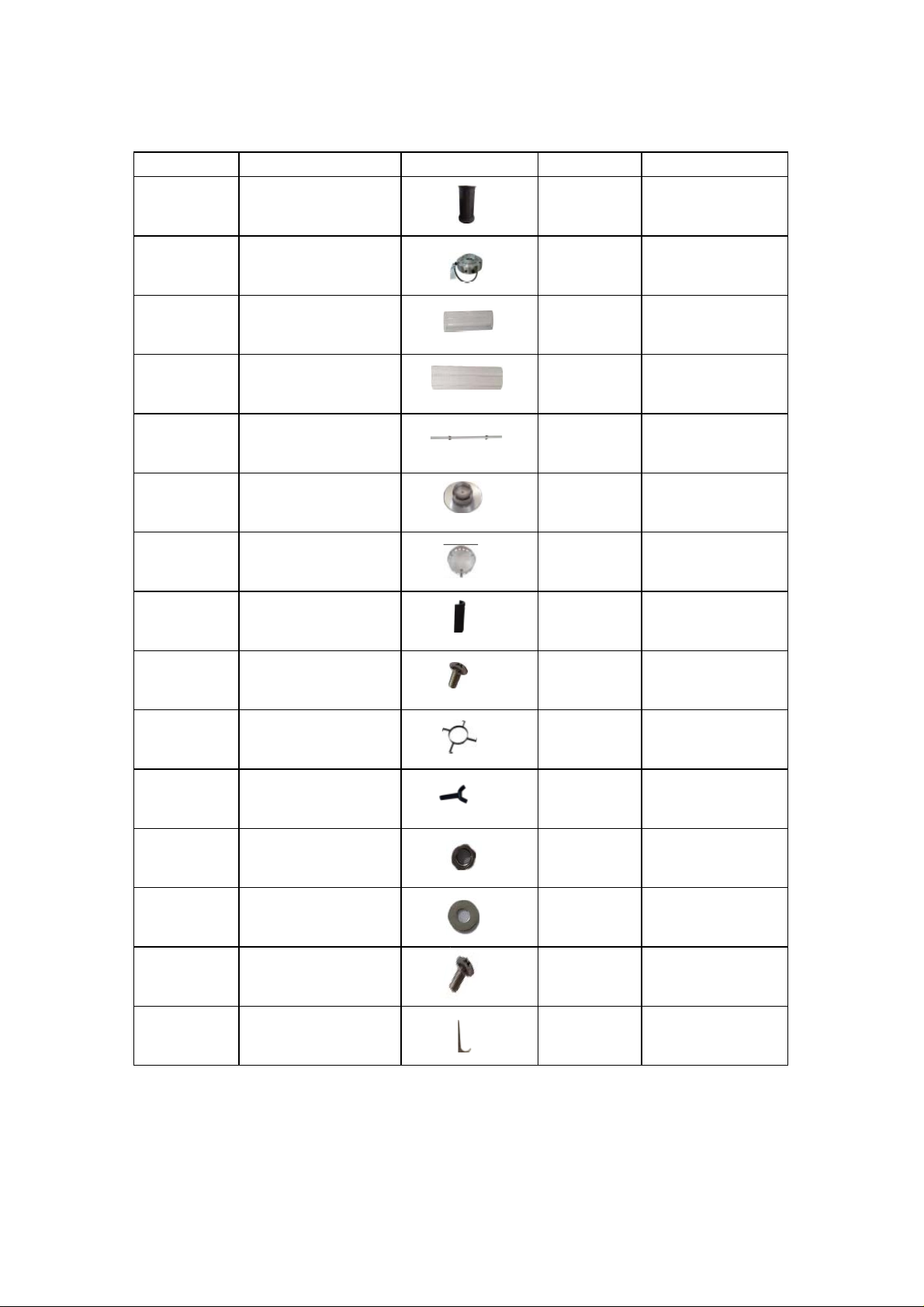

PART NUMBER PART NAME PICTURE QUANTITY DESCRIPTION
ATank Housing 1
BBurner 1Pre-assembled
CGlass Tube 1
DMesh Guard 3
EUpper Supporter 3
FUpper Combination 1
GGlass Tube Ring 1Pre-assembled
HDoor 1
IM5x12 screw 6Attached into the upper
supporter
JTank supporter 1
KWing Screw 1
LM6 Nut 4Attached into the tank
supporter
MWasher 8Attached into the tank
supporter
NM6x20 screw 4Attached into the tank
supporter
OAnchoring Nut 4in hardware packing
PARTS LIST
5

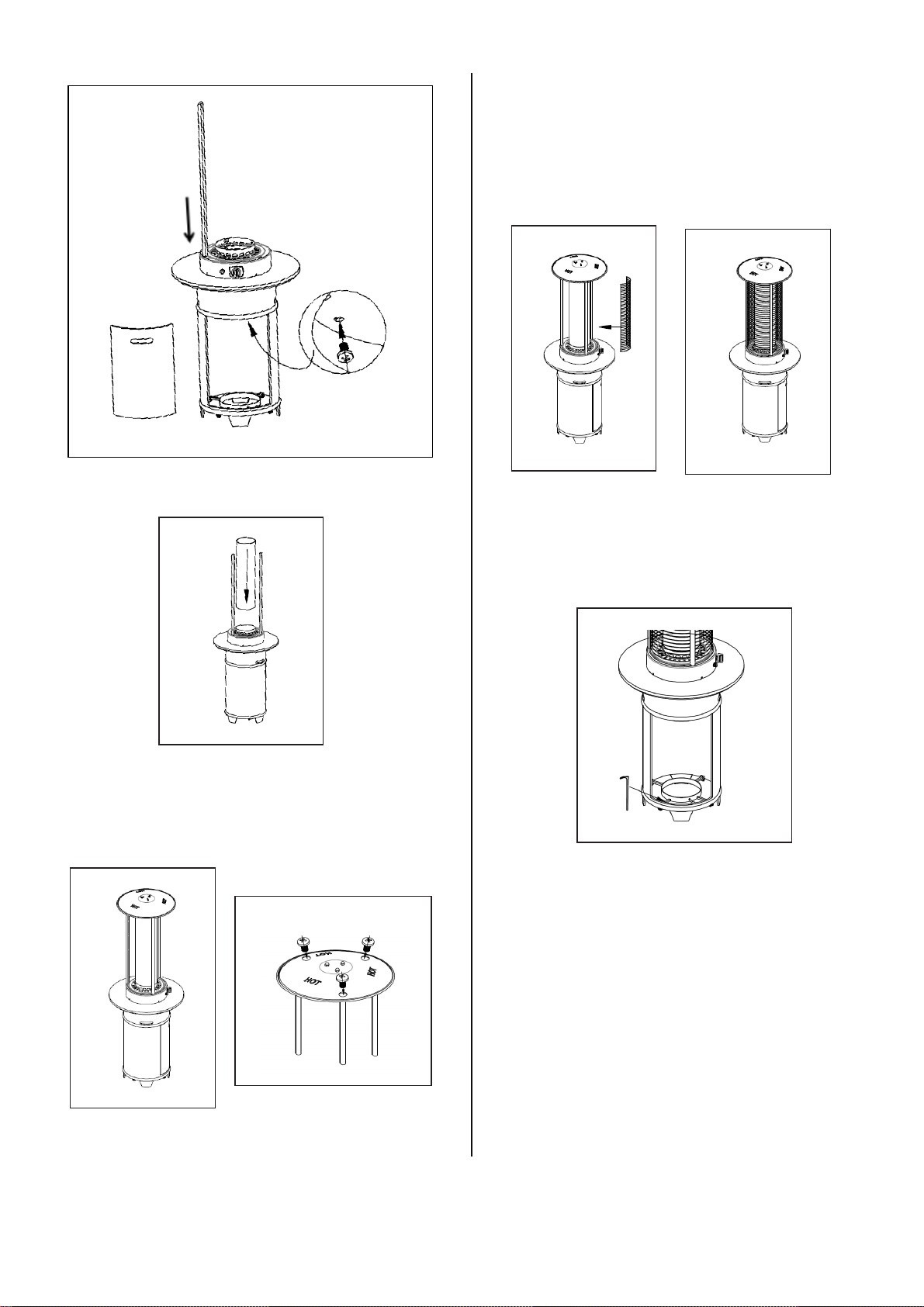

INSTALLATION
Step 1: Place the tank housing (A) horizontal,take out
the glass tube(C),and then attach the tank supporter to
the bottom of tank housing using the M6x20 screws
(N) ,M6 nuts (L) and washers (M) ,and make sure the
wing screw (K) is the same orientation with the door(H).
1-1
Step 2:
Screw off all M5x12 screws(I)
from the upper
supports(E) first and then put through the burner to the
bottom and use the screws to fasten them inside the tank
housing.
2-1
Important safety requirements:
THIS APPLIANCE IS FOR OUTDOOR USE
ONLY
1.This appliance shall not be installed or used
indoors,in buildings,garages or any other
enclosed area.
2.DO NOT place articles on or against this
appliance.
3.DO NOT use or store flammable materials
near this appliance.
4.DO NOT operate this appliance unless it is
fully assembled with reflector and protection
guards in place.
5.Installation and repair should be done by a
qualified service person.This appliance must be
inspected before use and at least annually by a
qualified service person.More frequent cleaning
may be required as necessary.It is imperative
that the control compartment,burners and
circulating air passages of the heater and light
be kept clean.
Gas connections on the appliance are leak
tested at the factory prior to shipment.Possible
mishandling of the appliance during the
shipment process might contribute to product
integrity as a whole.A complete gas leakage
test must be performed again at the installation
site.Please follow the procedure below for
leakage test.
- Make a soap solution of one part liquid
detergent and one part water.The soap
solution can be applied with spray
bottle,brush or rag.Soap bubbles will
appear where a leak is present.
- Make sure the control knob is in the “OFF”
position (full disk=·) on the control panel.
- Turn on the gas supply and check for
bubbles from the hoses and
connections.Presence of bubbles means
that a leak path is present.
- If a leak is present,turn OFF the gas supply
immediately,tighten an leaking fittings
carefully,turn gas on again and recheck.
- Never leak test while smoking,or near an
open flame.
6
1 -2

7
Step 6:
Use the anchoring nut(O) to fasten the product
into the ground. Installation process is completed.
6-1
Step 5
:
Assemble three mesh guards(D) into the upper
Supporter hook.
Ensure the mess guard is in the correct position.
5-1
Caution:
5-2
Step 3 :
P u t t he glass tube(C) in to the glass tube ring(G).
3-1
2-2
Step 4 :Put the upper combination(F) into the
supporter
4-1
4-2
and glass tube to make sure the three holes match up
and use the screws (from Step 2) to fasten them.

Connect Hose & Regulator to Cylinder
Step 1
- Gas Cylinder Required
■
You must provide propane gas and propane cylinder.
Use a standard 20lb propane cylinder only.
■
Use this heater only with a propane vapor withdrawal
supply system. See chapter 5 of the Standard for Storage
and Handling of Liquefied Petroleum Gas, ANSI/ NFPA 58.
Your local library or fire department will have this book.
■
Maximum supply pressure of 250 psi. A minimum supply
pressure of 25 psi is required for the purpose of input
adjustment for propane gas.
■
The pressure regulator and hose assembly supplied with
the appliance must be used. Replacement pressure regu-
lators and hose assemblies must be those specified by the
appliance manufacturer.
■
A dented, rusted or damaged propane cylinder may be
hazardous and should be checked by your cylinder sup-
plier. Never use a propane cylinder with a damaged valve
connection.
■
The propane cylinder must be constructed and marked in
accordance with the specifications for LP gas cylinders of
the U.S. Department of Transportation(DOT) or the
Standard for Cylinder, Spheres & Tubes for transportation
of Dangerous Goods & Commission, CAN/CSA-B339, as
applicable.
■
Never connect an unregulated propane cylinder to the
heater.
■
The cylinder must include a collar to protect the
cylinder valve.
■
Provided with a listed overfilling prevention device.
■
Provided with a cylinder connection device compatible with
the connection for the appliance.
■
Do not store a spare LP-Gas cylinder under or near this
appliance.
■
A cylinder must be stored outdoors in a well-ventilated
area out of reach of children. A disconnected cylinder
must have dust caps tightly installed and must not be
stored in a building, garage or any other enclosed area.
■
Never fill the cylinder beyond 80 percent full.
■
Place the dust cap on the cylinder valve outlet whenever
the cylinder is not in use. Only install the type of dust cap
on the cylinder valve that is provided with the cylinder
valve. Other types of caps or plugs may result in leakage
of propane.

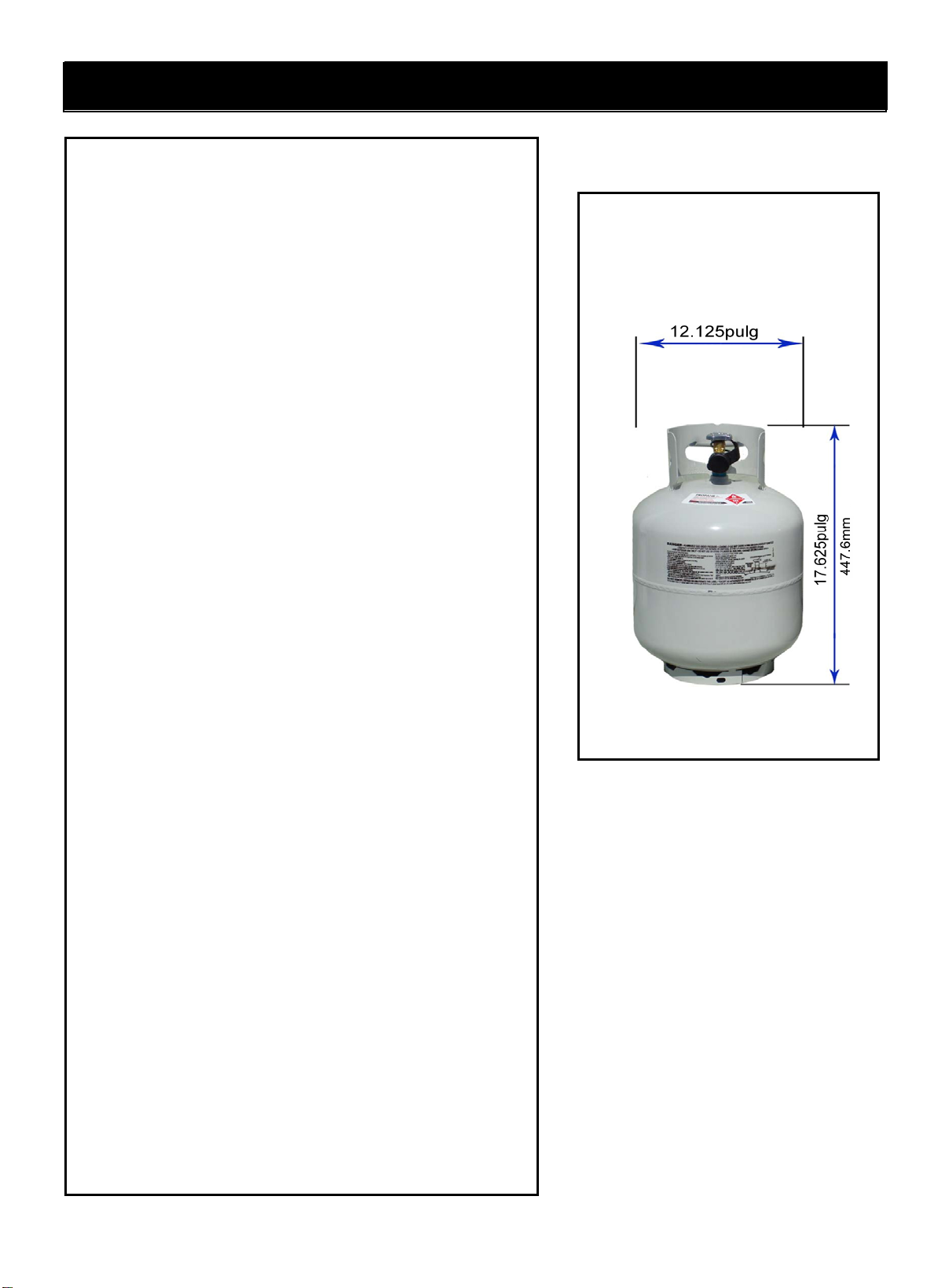

Figure 1
20LB Propane Cylinder
307.9
mm
8

9
S t e p 2 – Ins t a ll Cylinder on the
b ase.
Figure 2
■
Put the gas tank in the
tank
.Make
sure the gas tank sits
i
n the
tank supporter
completely.Turn the wing screw on the
outer part of
tank supporter
clockwise to
secure the gas tank tightly. Please see
Figure 2
Step 3 –Connect the Regulator
to the gas cylinder valve.
■
Turn the cylinder valve clockwise to close the
gas supply on the gas cylinder. See Figure 3
■
Screw Regulator Coupling clockwise by hand
only.Make sure it is fastened. See Figure 3
The cylinder connection device is CGA No.
791 Connection.
WARNING : Do not over bend the tube, and do
not let the tube touch a hot part or sharp edge.
Check for leaks
Warning:
Perform leak test outdoors only .
Never leak test when smoking.
Do not use a flame to check for leaks.
NOTE:
Whenever gas connections are loosened or
removed, you must perform a complete leak test.
Figure 4
See Figure 4
■
■
■
■
■
Figure 3
9
housing

AA battery inside the ignition
chamber and has power. . Ensure the anode(+) faces

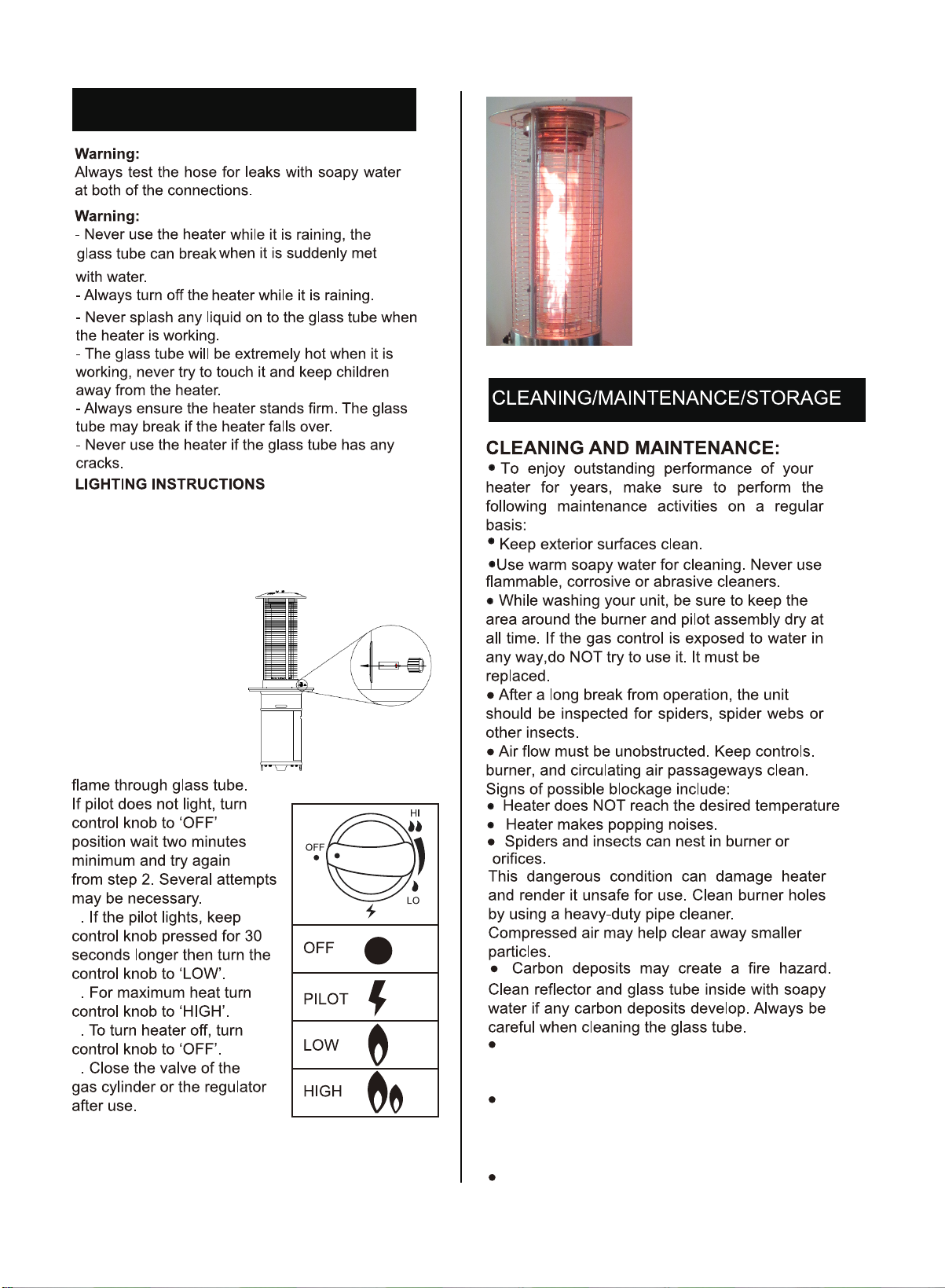

2. Ensure the control knob is OFF,slowly open the gas
cylinder valve.
3. Press and turn the
control knob to PILOT
position and hold in for
1 full minute.
4.Push the igniter to
generate spark while
keeping control knob
in depressed position.
5. Check for pilot
OPERATION
Keep the appliance area clear and free
from combustible materials, gasoline and
other flammable vapors and liquids.
Don’t obstruct the flow of combustion and
ventilation air. Keep the ventilation openings
of cylinder enclosure free and clear from
debris.
Cleaning the appliance, including special
surfaces, with recommended cleaning
agents, if necessary.
Observe flame height when lit:
Flame should possibly be a yellow/
blue color between 20 to 28 inches
high.
cover and three side walls, as long as 30 percent or
more of the horizontal periphery of the enclosure is per-
manently open.
6
7
9
8
WARNING: If lighting steps are not followed exactly,
a fire or explosion may result causing property dam-
age, personal injury or loss of life.
Flame
height
1. Check and ensure a
outside.
10

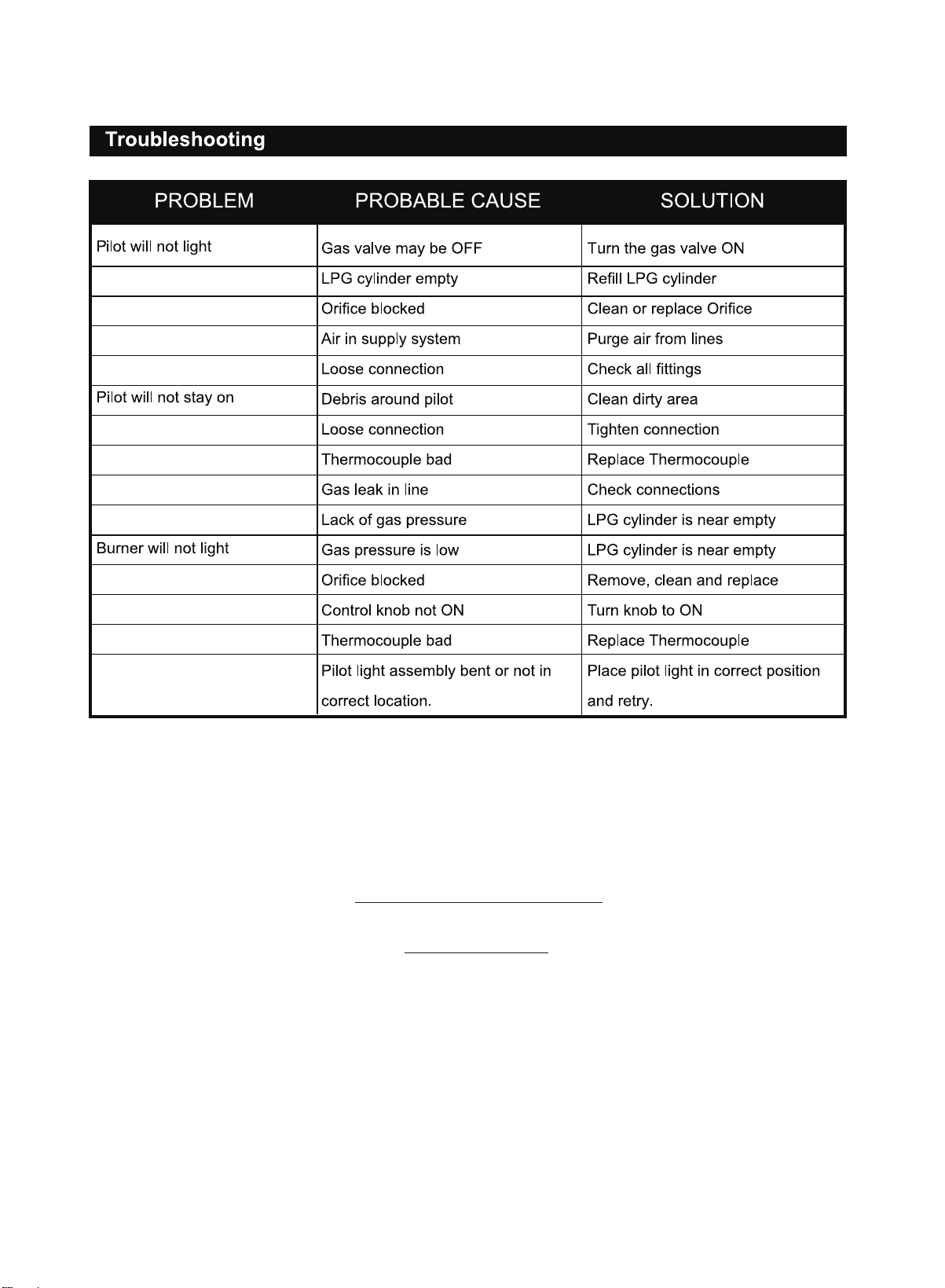

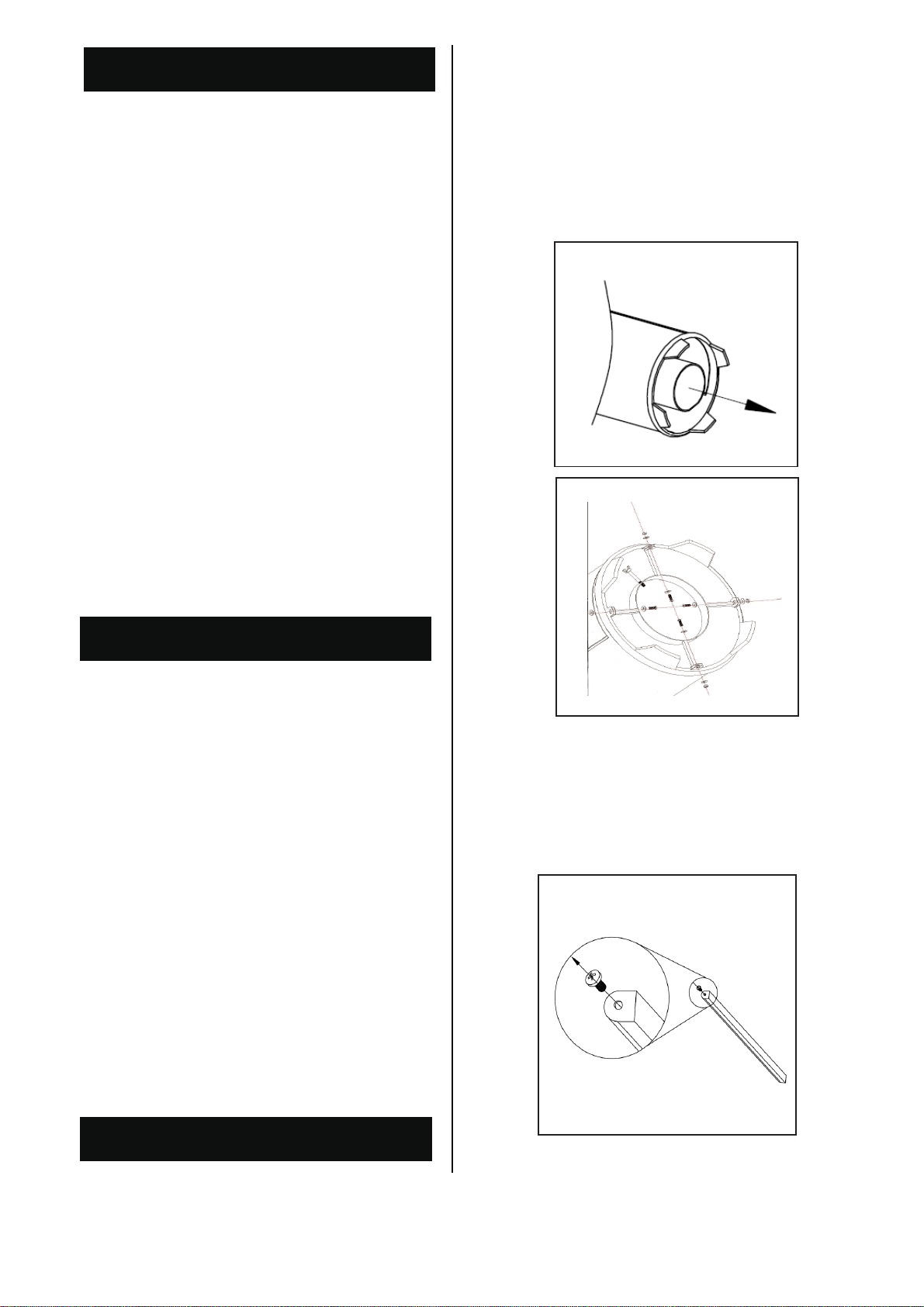

DO NOT store in a location that will exceed 120
/49 .
If you need a replacement part, please call BOND
toll free# 1-866-771-BOND(2663) or better to ex-
pedite your request feel free to email us
[e-mail] .
This appliance shall be used only in a well-
ventilated space and shall not be used in a
building, garage or any other enclosed area.
This appliance may be installed with shelter no
more inclusive than:
1. With walls on all sides, but with no overhead
cover.
2. Within a partial enclosure which includes an
overhead cover and no more than two side walls.
These side walls may be parallel, as in a breeze-
way, or at right angles to each other.
3. Within a partial enclosure which includes an
overhead cover and three side walls, as long as
30 percent or more of horizontal periphery of the
enclosure is permanently open.
11

MADE IN CHINA
IF YOU HAVE QUESTIONS OR CONCERNS
PLEASE CALL BOND TOLL FREE #
1-866-771-BOND(2663) OR TO BETTER
EXPEDITE YOUR REQUEST FEEL FREE TO EMAIL US
[e-mail]
OR VISIT OUR WEBSITE UNDER CUSTOMER SERVICE SUPPORT
www.bondmfg.com
BOND MANUFACTURING CO.
1700 West 4th Street, Antioch, CA 94509 USA
12

Si huele gas:
1. Desconecte la alimentaciónde gas al aparato.
2. Apague las llamas abiertas.
3. Si el olor continúa, manténgase alejado del
aparato y llame de inmediato a su proveedor de
gas o cuerpo de bomberos.
HECHOEN CHINA
CONSERVE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.
PELIGRO
PELIGRO
CUMPLE CON LAS NORMAS ANSI Z83.26-2014/CSA 2.37-2014 SOBRE
CALENTADORES PARA PATIO INFRARROJOS DE EXTERIOR A GAS
Sólo para Uso Exterior.
ADVERTENCIA
La instalación, ajuste, alteración, reparación
o mantenimiento incorrectos podrían causar
daños materiales, lesiones o la muerte. Lea
atentamente las instrucciones de instalación,
operación y mantenimiento antes de instalar
o realizar tareas de mantenimiento a este
equipo.
ADVERTENCIA
MANUAL DEL USUARIO
¡LEER ANTES DE USAR! No de modèle: No de artículo: 67937
No almacene ni use gasolina u otros vapores y
líquidos inflamables cerca de este o de algún
otro aparato.
Un cilindro de GPL no conectado para ser usado
no debe ser almacenado cerca de este o de algún
otro aparato.
HYPH4601-10
13

InformaciónGeneral de Seguridad
Este manual contiene información importante
sobre el montaje,funcionamiento ymantenimiento
de este calentador.
La información general de seguridad se presenta
en estasprimeraspáginasytambién figura en
otraspartesdel manual.
Conserve este manual para referencia futura y
para instruir a usuariosnuevosde este producto.
Este manual debe leerse en conjunto con la
etiqueta que figura sobre el producto.
Con cualquier equipo mecánico o alimentado a
propano son esencialeslasprecaucionesde
seguridad.Estasprecaucionesson necesariasa la
hora de usar,almacenar yreparar el aparato.Si usa
este equipo con el respeto yla precaución que se
debe se reducirán lasposibilidadesde lesiones
personaleso dañosmateriales.
En todo este manual encontrarárepetidamente los
siguientessímbolos. Siempre preste atención a
estasprecauciones, puesson esencialesa la hora
de usar cualquier equipo mecánico o alimentado a
propano.
PELIGROindica una situación de riesgo inminente
que,si no se la evita,serácausa de muerte o
lesiones graves.
PRECAUCIÓNindica una situación de riesgo
inminente que, si no se la evita, podría ser causa de
lesiones personales menores o moderadas o daños
materiales.
Este producto funciona con gas propano. El gas propano
es invisible, inodoro e inflamable. Normalmente se le
agrega un odorante que ayuda a detectar fugas y cuyo olor
podría describirse como “a huevo podrido”. Este odorante
podría desvanecerse con el tiempo por lo que las fugas de
gas no siempre serán detectables simplemente por el olor.
El gas propano es más pesado que el aire por lo que
cualquier fuga de propano desciende hasta el nivel más
bajo posible. El gas propano puede encenderse con
fuentes tales como fósforos, encendedores, chispas o
llamas abiertas de cualquier tipo que se encuentren a
muchos pies de distancia de la fuga primitiva. Sólo
utilice gas propano preparado para vapor con tiraje.
El gas propano debe almacenarse o usarse en
cumplimiento de las ordenanzas y códigos locales o de
la norma ANSI/NFPA 58. Cuando no use el aparato,
desconecte la alimentación de gas propano.
No podemos prever cada uno de los usos que se le
podría dar a nuestros calentadores.
Si tiene alguna duda sobre el uso de su calentador,
consulte con su autoridad local en seguridad contra
incendios.
Existen otras normas que rigen el uso de gases
combustibles yproductos que generan calor para
usos específicos. Sus autoridades locales podrán
aconsejarlo al respecto.
RIESGO DE EXPLOSIÓN-INCENDIO
Mantenga los combustibles sólidos,como
materiales de construcción,papel o cartón,a
una distancia segura del calentador como se re-
comienda en las instrucciones.
Deje suficiente espacio libre alrededor de las
aberturas de aire que dan a la cámara de com-
bustión.
Nunca use el calentador en espacios que tengan
o pudieran contener combustibles volátiles o
transportados por el aire,o productos como
gasolina,solventes,diluyentes de pinturas,
partículas de polvo o químicos desconocidos.
Durante su funcionamiento,este producto
podría ser fuente de ignición. Mantenga el
sector del calentador libre de materiales
combustibles,gasolina,diluyentes de pinturas,
solventes de limpieza yde otros vapores y
líquidos inflamables. No use el calentador en
sectores con niveles altos de polvo. Espacio
libre mínimo entre el calentador ymateriales
combustibles: dos (2) pies desde los laterales y
dos (2) pies desde la parte superior.
La falta de cumplimiento de las precauciones e
instrucciones que se entregan con este calentador
podría ser causa de muerte, lesiones corporales
serias y pérdidas o daños materiales como
consecuencia de los riesgos de incendio,
explosión, quemadura, asfixia y/o intoxicación con
monóxido de carbono.
Sólo las personas que conozcan al detalle y
respeten las instrucciones deberían usar o reparar
este calentador.
ADVERTENCIA indica una situación de riesgo
inminente que, si no se la evita, podría ser causa de
muerte o lesiones graves.
PELIGRO
PELIGRO
ADVERTENCIA
ADVERTENCIA
PRECAUCION
PELIGRO
ADVERTENCIA
14

Nunca almacene gas propano cerca de llamas
abiertas de alto calor, llamas piloto, luzsolar directa,
otras fuentes de ignición o donde la temperatura ex-
ceda los 120°F(49°C).
El gas propano es más pesado que el aire ypuede
acumularse en lugares bajos.Si huele a gas, retírese
del lugar de inmediato.
Nunca instale o retire un cilindro de propano mientras
el calentador estéencendido, cerca de una llama,
llama piloto, fuente de ignición o cuando el calentador
estécaliente.
Este calentador estáal rojo vivo cuando estáen uso y
puede encender sustancias inflamables que estén
demasiado cerca de él.Mantenga los productos
inflamables al menos a 2 pies de los laterales ya 2
pies de la parte superior.Mantenga la gasolina y
otros líquidos yvapores inflamables bien lejos de
calentador.
El cilindro de gas propano siempre debe alma-
cenarse en el exterior en un espacio bien ventilado.
Nunca almacene el cilindro de propano en un es-
pacio confinado (casa, garaje, etc.). Si el calentador
fuera a almacenarse en el interior, desconecte el
cilindro de propano para almacenarlo en el exterior.
PELIGRO DE MONÓXIDO DE CARBONO
Este calentador es un aparato de combustión. Todos
los aparatos de combustión producen monóxido de
carbono (CO)durante el proceso de combustión.
Este producto estádiseñado para producir
cantidades sumamente pequeñas no peligrosas de
CO si se lo usa ymantiene de acuerdo con todas las
advertencias e instrucciones. No bloquee la entrada
o salida de aire del calentador.
La intoxicación con monóxido de carbono causa
síntomas tipo gripe,ojos lacrimosos,dolores de
cabeza,mareos,fatiga y posiblemente la muerte. No
se lo puede ver y no se lo puede oler. Es un asesino
invisible. Si aparecen estos síntomas mientras este
producto estáfuncionando,salga al aire fresco de
inmediato.
Sólo para uso exterior.
Nunca use este aparato dentro de una casa o de
otros sectores no ventilados o confinados.
Este calentador consume aire (oxígeno). No lo
use en sectores no ventilados o confinados para
evitar poner en riesgo su vida.
SEGURIDAD DE MANTENIMIENTO
Mantenga limpias todas las conexiones y
accesorios. Verifique que la salida de la válvula
del cilindro de propano estélimpia.
Inspeccione la manguera antes de usarlo.
Reemplácela si hay indicios de abrasión o
desgaste.
Durante la instalación, compruebe que no haya
fugas en las conexiones y accesorios usando
agua jabonosa. Nunca use una llama.
Úselo únicamente como aparato de calefacción.
No lo altere de ninguna manera ni lo use con otro
dispositivo.
Revise toda la manguera al menos una vezal
año.
PELIGRO DE QUEMADURA
Nunca deje el calentador sin supervisión
cuando estácaliente o en uso.
Manténgalo fuera del alcance de los niños.
La presión máxima de suministro de gas es
de 250 psi.
No coloque materiales como ropa,
productos plásticos,etc.debajo del
calentador,pues estarán bajo calor radiante
y podrían dañarse seriamente.
Inspeccione la parte visible de la manguera
antes de usar el aparato.Si la manguera está
dañada,la manguera de repuesto debe ser la
especificada por el fabricante.
Encienda el calentador de acuerdo con las
instrucciones de encendido;de lo contrario,
podrían producirse lesiones o daños
materiales.
No use un cilindro de propano de 30 lb
para este aparato.
PELIGRO
ADVERTENCIA
ADVERTENCIA
PRECAUCIÓN
15

24
pulg /60.9cm
24pulg /60.9cm
PRECAUCIONES
󱕰La instalación y mantenimiento deben estar a
cargo exclusivamente de una persona calificada.
󱕰No use el calentador en un ambiente explosivo.
󱕰Antes de su funcionamiento, inspeccione para
constatar que la manguera no esté dañada.
󱕰Antes de mover el calentador, desconecte el
cilindro de GPL.
󱕰No intente alterar ninguna pieza del calentador.
Ejemplo: Usar el calentador sin reflector o protec-
ción.
󱕰El aparato no debe usarse en sótanos o
niveles subterráneos.
󱕰 Siempre debe ser colocado sobre una superficie
compacta y nivelada.
󱕰Nunca sustituya el regulador. Use uno que sea
adecuado para la categoría del aparato y presión
normal de gas.
󱕰No limpie el calentador con limpiadores que
sean combustibles o corrosivos.
󱕰No pinte la protección, la caja de control o el
reflector.
󱕰La válvula del cilindro de GPL debe estar
cerrada cuando el calentador no esté en uso.
󱕰No use el calentador si está lloviendo y no deje
que ningún líquido salpique sobre el tubo de vidrio
cuando el calentador no esté en uso.
󱕰Mantenga a los niños alejados del calentador;
tenga cuidado de no golpear el calentador pues el
tubo de vidrio se romperá y podría causar lesiones.
󱕰No mueva el aparato cuando esté en funcionami-
ento.
󱕰Después de un lapso prolongado fuera de uso,
se debe inspeccionar las piezas de gas de la
caja de control del calentador y la manguera
para descartar la presencia de arañas, telarañas
u otros insectos.
󱕰Revise el calentador de inmediato en cu-
alquiera de los siguientes casos:
1. Si hay olor a gas.
2. Si el calentador no es del todo efectivo.
3. Si el quemador hace un ruido detonador durante
el funcionamiento (un leve sonido detonador es
normal cuando el quemador se apaga).
󱕰La manguera con el regulador deben almacenarse
en un lugar seguro para evitar daños accidentales.
󱕰Los niños y adultos deben ser conscientes del
riesgo de alta temperatura y deben mantenerse a
una distancia segura para evitar que la ropa se
queme o encienda.
󱕰Los niños deben estar bajo vigilancia cuando
estén dentro del área de trabajo del calentador.
󱕰No se debe colgar del calentador ropa ni mater-
iales inflamables ni colocarlos sobre o cerca del
calentador.
󱕰No obstruya la circulación de los productos
de combustión.
󱕰Mantenga la abertura de ventilación del alo-
jamiento del cilindro libre de desperdicios.
󱕰No obstruya los orificios de ventilación del alo-
jamiento del cilindro.
󱕰 Antes de mover el aparato, cierre la válvula del
cilindro de gas o regulador.
󱕰La tubería o manguera flexible deben ser
cambiadas dentro de los intervalos de tiempo
indicados.
󱕰Use únicamente el tipo de gas y el tipo de
cilindro especificados por el fabricante.
󱕰En caso de viento violento, debe prestarse
especial atención y evitar que el calentador se
incline o caiga. El fabricante no se hace
responsable por ningún daño causado por malas
condiciones climáticas.
BASE Y UBICACIÓN DEL APARATO
󱕰 Este aparato es sólo para uso exterior. No lo use
en el interior ni en sectores confinados.
󱕰 Siempre mantenga suficiente separación de
materiales combustibles, esto es, 24 pulg./60.9 cm
arriba y 24 pulg./60.9 cm en los laterales.
16

N° DE PIEZA NOMBRE DE LA PIEZA IMAGEN CANTIDAD DESCRIPCIÓN
AAlojamiento del tanque 1
BQuemador 1préassemblée
CTubo de vidrio 1
DProtección de malla 3
ESoporte superior 3
FCombinación superior 1
G1préassemblée
HPuerta 1
ITornillo M5 x 12 6Adosado al soporte superior
JSoporte de tanque 1
KTornillo de mariposa 1
LTuerca M6 4Adosado al soporte de
tanque
MArandela 8Adosado al soporte de
tanque
NTornillo M6 x 20 4Adosado al soporte de
tanque
OTuerca de anclaje 4En el paquete de
PARTS LIST
17
Aro del tubo de vidrio
accesorios

PRUEBADE FUGAS
MONTAJE DEL CALENTADOR
INSTALACIÓN
Antes de despachar el aparato, se realiza en fábrica
una prueba de fugas en las conexiones de gas.
Cualquier manejo incorrecto del aparato durante el
proceso de despacho podría incidir en la integridad
del producto en su conjunto. En el sitio de instala-
ción debe volver a realizarse una prueba completa
de fugas de gas. Para la prueba de fugas, siga el
procedimiento indicado a continuación.
- Prepare una solución jabonosa con una parte de
detergente líquido y una parte de agua. La solución
jabonosa debe aplicarse con una botella con
rociador, cepillo o trapo. Si hubiera una fuga,
aparecerán burbujas de jabón.
- Verifique que la perilla de control esté en la
posición “OFF” (disco completo=) en el panel de
control.
- Encienda el suministro de gas y compruebe que no
salgan burbujas de las mangueras y conexiones. La
presencia de burbujas significa que hay una fuga.
- En caso de haber una fuga, apague el suministro
de gas de inmediato, ajuste cuidadosamente el
accesorio que tiene la fuga, vuelva a encender el
gas y vuelva a comprobar.
- Nunca realice una prueba de fugas cuando esté
fumando ni cerca de una llama abierta.
Observaciones importantes de seguridad:
ESTE APARATO ES SÓLO PARA USO
EXTERIOR
1. Este aparato no debe instalarse ni usarse en el
interior, dentro de edificios, garajes ni otros
sectores confinados.
2. NO colocar ni apoyar artículos sobre el aparato.
3. NO usar ni almacenar materiales inflamables
cerca de este aparato.
4. NO hacer funcionar este aparato a menos que
esté totalmente ensamblado y con el reflector y
protecciones colocadas.
5. La instalación y reparación deben ser realizadas
por una persona calificada. Este aparato debe ser
revisado antes de comenzar a usarlo y al menos
una vez por año por una persona calificada. Podría
ser necesaria una limpieza con mayor frecuencia.
Es imperativo que el compartimento de control, los
quemadores y los pasajes de circulación de aire
del calentador y luz se mantengan limpios.
18
Paso 1:Coloque el alojamiento del tanque (A) horizontal,
y luego rote para sacar el soporte del tanque y el tubo de
vidrio (C), Fije el soporte del tanque a la parte de abajo
del alojamiento del tanque usando los tornillos M6x20(N),
las tuercas M6(L) y las arandelas (M)que se
desenroscaron.y asegúrese de que el tornillo de mariposa
(K) tenga la misma orientación que la puerta (H).
2-12-
Paso 2: Desenrosque todos los tornillos M5x12 (I) de
los soportes superiores (E) primero y luego coloque el
quemador en la parte de abajo y use los tornillos para
ajustarlos dentro del alojamiento del tanque.
1-1
1 -2

19
6-1
5-1
5-2
3-1
2-2
4-1
4-2
Paso 3: Coloque el tubo de vidrio (C) en el aro
del tubo de vidrio.
Paso 4: Coloque la combinación superior (F) en el
soporte y tubo de vidrio para asegurar que los tres
orificios coincidan y use tornillos (del Paso 2) para
ajustarlos.
Paso 5:Arme las tres protecciones de malla (D) en el
gancho del soporte superior.
Precaución:Asegúrese de que la protección de malla
esté en la posición correcta.
Paso 6: Use la tuerca de anclaje (O) para sujetar el
producto al piso. El proceso de instalación se ha
completado.

Conectar la Manguera y el Regulador al Cilindro
Cilindro de Propano de 20 lb.
307.9 mm
Paso 1 - Se requiere un Cilindro de Gas
󱕁 Debe proveer gas propano y un cilindro de propano. Use
únicamente un cilindro de propano estándar de 20 lb.
󱕁 Use este calentador únicamente con un sistema de ex-
tracción de vapor de propano. Consulte el Capítulo 5 de la
Norma sobre Almacenamiento y Manipulación de Gas de
Petróleo Licuado, ANSI/ NFPA 58. Encontrará este libro en
su biblioteca local o cuerpo de bomberos.
󱕁
Presión máxima de suministro de 250 psi. Se requiere una
presión mínima de suministro de 25 psi para el ajuste de
entrada del gas propano.
󱕁 Deben usarse el regulador de presión y la manguera que
se proveen con el aparato. Los reguladores de presión y
mangueras de repuesto deben ser las especificadas por el
fabricante del aparato.
󱕁
Un cilindro de propano abollado, oxidado o dañado podría
ser peligroso y debe ser revisado por el proveedor de su
cilindro. Nunca use un cilindro de propano que tenga una
conexión de válvula dañada.
󱕁
El cilindro de propano debe estar construido y marcado de
acuerdo con las especificaciones para cilindros de GPL del
Departamento de Transporte (DOT) o con la Norma de
Cilindros, Esferas y Tubos para el Transporte de Artículos
Peligrosos y Comisión, CAN/CSA-B339, lo que corresponda.
󱕁
Nunca conecte un cilindro de propano desregulado al
calentador.
󱕁El cilindro debe incluir un collar para proteger la válvula del
cilindro.
󱕁
Provisto con un dispositivo de prevención de rebalse
catalogado.
󱕁
Provisto con un dispositivo de conexión de cilindro
compatible con la conexión del aparato.
󱕁
No guarde un cilindro de GPL de repuesto debajo ni cerca
de este aparato.
󱕁
Un cilindro debe guardarse en el exterior en un sector bien
ventilado y fuera del alcance de los niños. Un cilindro
desconectado debe tener un casquete antipolvo hermética-
mente instalado y no debe guardarse en el interior de un
edificio, garaje ni en otros sectores confinados.
󱕁
Nunca llene el cilindro más del 80 por ciento de su
capacidad.
󱕁
Cuando el cilindro no esté en uso, coloque el casquete an-
tipolvo sobre la salida de la válvula del cilindro. Sólo instale
el tipo de casquete antipolvo que se provee con la válvula
del cilindro. Otros tipos de casquetes o tapones podrían
causar fugas de propano.
20
Figura 1
