VHF-10&20
VHF-10M / VHF-10HL
VHF-20M / VHF-20HL / VHF-20MHL
MODE D’EMPLOI
MANUAL DE INSTRUCCIONES
OPERATIONS MANUAL
BT -ONE
VHF Handheld Transmitter

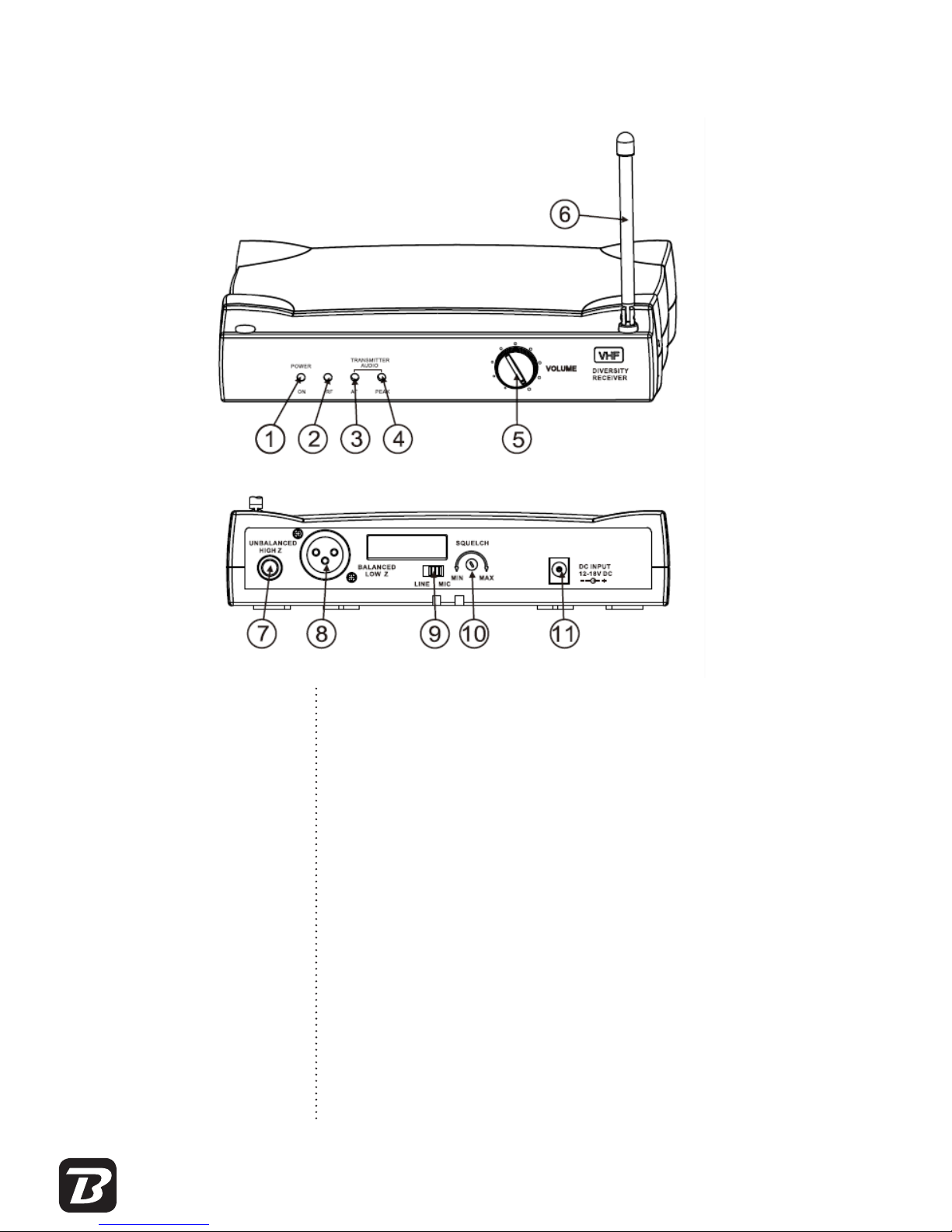

1 / Indicateur de mise sous tension
2 / Indicateur de transmission RF (porteuse)
3 / Indicateur de reception signal audio
4 / Indicateur de saturation du signal audio
5 / Réglage de volume
6 / Antenne télescopique
7 / Sortie Audio Jack 6.35mm (asymétrique)
Note : Pour le double recepteur cette sortie est la sortie
«Mix» Signal audio canal A +B
8 / Sortie audio XLR ( symétrique)
9 / Commutateur de niveau line/mic .
10 / Reglage de squelch.
11 / Connecteur de l’alimentation secteur
RÉCEPTEURS
Français

EMETTEURS
1 / Grille
2 / Indicateur de mise sous tension et
Indicateur de batterie faible
3 / Commutateur MUTE & ON/OFF
4 / Compartiment pile
5 / Capot pile
1 / Microphone
2 / Entrée microphone
3 / Indicateur de mise sous tension
4 / Interrupteur de mise sous/hors tension
5 / Ajustement du volume
6 / Antenne
7 / Compartiment batterie
8 / Capot batterie

Merci d’avoir choisi BoomtoneDJ et son système micro sans l de la série VHF-
10&20.
Ce manuel d’utilisation concerne les systèmes :
VHF-10 (M) : Simple canal diversity version Micro-Main
VHF-10 ( HL) : Simple canal diversity version serre-tête et Lavalier
VHF-20 (M) : Deux canaux version Micro main
VHF-20 (HL) : Deux canaux version Micro serre-tête et Lavalier.
VHF-20 (MHL) : Deux canaux version Micro serre-tête, Lavalier et Micro Main.
1 / Lire attentivement toutes les instructions de ce manuel d’utilisation
2 / Il n’y a pas de pièce détachée remplaçable par l’utilisateur
3 / Ne pas exposer l’appareil à une source de chaleur, à la pluie ou à toute
sources d’humidité
4 / Manipuler le micro avec précaution, ne pas le laisser tomber
5 / La modication de l’appareil entraine l’annulation de la garantie
Fréquences disponibles :
Freq5 : 215.3 MHz
Freq6 : 216.5 MHz
Freq7 : 217.5 MHz
Freq8 : 219.2 MHz
Note: Fréquences pour les systèmes doubles VHF-20 :
VHF-20 (Freq.5&7) , VHF-20(Freq.6&8)
BoomtoneDJ déclare que les systèmes de micro sans l de la série VHF-10&20
sont conformes à la directive 1999/5/EC.
INTRODUCTION
MISES EN GARDE
FREQUENCES & CONFORMITÉ
Cet équipement fonctionne dans la bande de fréquences 174MHz-223MHz . Dans certains
pays comme la France (FR) et l’Espagne ( ES), son utilisation est restreinte.
Elle est limitée aux utilisateurs professionnels uniquement. Son utilisation ne néces-
siste pas d’autorisation individuelle.

1 / Déballez tous les éléments du système. Nous vous conseillons de garder
votre emballage.
2 / Branchez l’adaptateur secteur au connecteur d’alimentation à l’arrière du
récepteur puis à la prise de courant.
3 / Branchez le cordon audio sur la sortie OUTPUT à l’arrière du récepteur.
Note : Le récepteur double RV20 possède 3 sorties audio : 1 sortie XLR syme-
trique pour chaque canal et 1 sortie en Jack 6.35mm pour la sortie «mixée» (
canal 1 + canal 2)
Le recepteur simple canal RV-10 dispose de 2 niveaux de sortie audio (Line ou
MIC), choisissez le niveau qui convient à votre installation.
4 / Dépliez entièrement les antennes télescopiques.
5 / Sur le micro main, ouvrez le compartiment pile en le dévissant. Introduisez la
pile dans le sens indiqué, refermez le compartiment pile.
6 / Appuyez sur l’interrupteur de mise sous tension du récepteur, l’indicateur de
la mise sous tension s’illumine.
7 / Allumez le micro main, si l’indicateur lumineux de batterie faible ( Low bat)
reste allumé, c’est que votre pile est épuisée.
8 / A l’allumage du micro main , l’indicateur de signal RF du récepteur doit s’illu
miner.
9 / Ajustez le volume du récepteur .
1 / Déballez tous les éléments du système. Nous vous conseillons de garder votre
emballage.
2 / Branchez l’adaptateur secteur au connecteur d’alimentation à l’arrière du
récepteur puis à la prise de courant.
3 / Branchez le cordon audio sur la sortie OUTPUT à l’arrière du récepteur.
Note : Le récepteur double RV20 possède 3 sorties audio : 1 sortie XLR syme-
trique pour chaque canal et 1 sortie en Jack 6.35mm pour la sortie «mixée» ( canal
1 + canal 2)
4 / Dépliez entièrement les antennes télescopiques.
5 / Sur le boitier ceinture, ouvrez le compartiment pile . Introduire la pile dans le
sens indiqué, refermez le compartiment pile.
6 / Connectez le micro lavalier ou le micro serre-tête au boitier émetteur.
7 / Appuyez sur l’interrupteur de mise sous tension du récepteur, l’indicateur de la
mise sous tension s’illumine.
8 / Allumez le boitier ceinture, le voyant doit juste s’illuminer brièvement. Si cet
indicateur lumineux reste allumé, c’est que vos piles sont épuisées.
9 / A l’allumage du boitier ceinture, l’indicateur de signal RF du récepteur doit
s’illuminer.
10 / Ajustez le volume du récepteur .
FONCTIONNEMENT DU SYSTÈME VHF10&20  VERSION MICRO MAIN
FONCTIONNEMENT DU SYSTÈME VHF10&20  VERSION HL

Fréquences d’émission :
Freq5 : 215.3 MHz
Freq6 : 216.5 MHz
Freq7 : 217.5 MHz
Freq8 : 219.2 MHz
Général
Bande de fréquence :..................................................................VHF
Stabilité :..........................................................................................< +/- 30ppm
Rapport Signal/Bruit : .................................................................>90dB
Distorsion harmonique totale : ...............................................< 0,5%
Récepteur
Référence : ......................................................................................RV-10 & RV-20
Alimentation : ................................................................................DC 12V-17V
Sensibilité de réception : ...........................................................< 10dBuV
Niveau signal audio des sorties XLR ( symétrique) : .........400 mV
Niveau signal audio de la sortie Jack mixée ( asymétrique) :.....200 mV
Rapport Signal/Bruit : ...................................................................>95dB
De-Emphasis:....................................................................................50µS
Micro Main
Référence : .....................................................................................MT-10
Alimentation : ..............................................................................2 x 1.5V AA
Puissance d’émission : ...............................................................30 mW Max.
Type de modulation : .................................................................FM
Déviation MAX. : ..........................................................................+/- 20Khz
Autonomie moyenne : ...............................................................5 heures
Distance moyenne : ...................................................................30m Max. 50m
Capsule micro type : ..................................................................Micro dynamique
Boitier ceinture
Référence : .....................................................................................BT-10
Alimentation : ..............................................................................2 x 1.5V
Puissance d’émission : ...............................................................30 mW Max.
Type de modulation : .................................................................FM
Déviation MAX. : ..........................................................................+/- 20Khz
Autonomie moyenne : ...............................................................6 heures
Distance moyenne : ....................................................................30m Max. 50m
Mircros Serre-tête et Lavalier : ................................................Micro à condensateur
CARACTÉRISTIQUES TECHNIQUES

English

1 / Power supply indicator
2 / RF signal indicator
3 / Audio signal indicator
4 / Peak indicator
5 / Volume control
6 / Antenna
7 / TRS audio output (unbalanced)
Note : For the dual receiver, this output is
the mixed ouput
8 / XLR balanced audio output
9 / LINE/MIC level switch
10 / Squelch adjustment
11 / Power supply input
RECEIVERS
6

TRANSMITTERS
1 / Grid
2 / Power supply indicator and low
battery indicator
3 / Power switch, on/mute/o
4 / Battery tank
5 / Battery cover
1 / Microphone
2 / Input socket
3 / Power indicator
4 / Power switch
5 / Volume adjust
6 / Antenna
7 / Battery tank
8 / Battery cover
4
1
3
5
2

Thank you for buying our BoomtoneDJ wireless microphone system : VHF-
10&20.
This operation manual is for :
VHF-10 (M) : Single channel diversity handmic version
VHF-10 ( HL) : Single channel diversity headset & lavalier version
VHF-20 (M) : Dual channel handmic version
VHF-20 (HL) : Dual channel headset & lavalier version
VHF-20 (MHL) : Dual channel headset, lavalier and handmic version
1 / You should read all operations from this manual before using this equipment.
2 / There are no serviceable parts inside. Do not open the unit.
3 / Do not expose this unit to direct heat source, to high humidity, rain or
moisture.
4 / Do not drop the microphone.
5 / Any change or modication made to the unit will void your warranty.
BoomtoneDJ declares that this VHF-10&20 system is fully in compliance with
the requirements of the European Directive 1999/5/EC.
This system is available with choice of 4 frequencies :
Freq5 : 215.3 MHz
Freq6 : 216.5 MHz
Freq7 : 217.5 MHz
Freq8 : 219.5 MHz
Note: Frequencies for dual systems are set up as following :
VHF-20 (Freq.5&7) , VHF-20(Freq.6&8)
INTRODUCTION
CAUTION
REGULATIONS and FREQUENCIES
This equipment uses the frequency range 174MHz-223MHz. In some countries as
France (FR) and Spain (ES) its use is restrictided and limites to professional users only.

1 / Remove the packing material, and keep it.
2 / Plug the power supply adaptor into the power supply connector on the back
side of the receiver .
3 / Connect the audio connector.
Note : For the dual receiver RV20, you can use the XLR balanced audio output (
one per channel) , or the mix TRS output ( unbalanced output)
For the single receiver RV-10, you can choose the audio output level ( LINE or
MIC).
4 / Fully extend the antenna.
5 / Open the handmic battery cover and insert the battery.
6 / Turn ON the receiver. The power indicator will light up.
7 / Turn ON the handmic, if the low bat. indicator is always lighted, your battery
is defective.
8 / As soon as handmic is turn ON, RF indicator on receiver must light up.
9 / Adjust the volume on the receiver, you are now ready to use your microphone
wireless system.
1 / Remove the packing material, and keep it .
2 / Plug the power supply adaptor into the power supply connector on the back
side of the receiver .
3 / Connect the audio connector.
Note : For the dual receiver RV20, you can use the XLR balanced audio output (
one per channel) , or the mix TRS output ( unbalanced output)
For the single receiver RV-10, you can choose the audio output level ( LINE or
MIC).
4 / Fully extend the antenna .
5 / Open belt pack battery cover and insert the battery.
6 / Connect the headset (or lavalier mic) cable to the belt pack.
7 / Turn ON the receiver. The power indicator will light up.
8 / Turn ON the transmitter, if the light is always lighted, your battery is defective.
9 / As soon as handmic is turn ON, RF indicator on receiver must light up.
10 / Adjust the volume on the receiver, and on the transmitter .You are now ready
to use your microphone wireless system.
USING THE VHF10&20  HANDMIC VERSION
USING THE VHF10&20  HL VERSION

System frequencies :
Freq5 : 215.3 Mhz
Freq6 : 216.5 Mhz
Freq7 : 217.5 Mhz
Freq8 : 219.2 Mhz
General
Carrier frequency :...................................................................... VHF
Stability :.........................................................................................< +/- 30ppm
Dynamic range : ..........................................................................>90dB
Total Harmonic distortion: ......................................................< 0,5%
Receiver
Reference : ....................................................................................RV-10&20
Power supply : .............................................................................DC 12V-17V
Receiving sensitivity : ...............................................................<10dBuV
Audio output level for XLR balanced ouput: ....................400 mV
Audio output level for TRS unbalanced ouput: ...............200 mV
Signal / noise ratio : ...................................................................>90dB
De-Emphasis:................................................................................50µS
Handmic transmitter
Reference : ..................................................................................MT-10
Power supply : ..........................................................................2 x 1.5V AA
Transmitter power : ................................................................30 mW Max.
Modulation type : ....................................................................FM
Max . deviation : .......................................................................+/- 20Khz
Continuous using : ..................................................................5 heures
Longest distance in open : ...................................................30m Max. 50m
Mic cardridge : ..........................................................................Unidirectional
Belt pack transmitter
Reference : ..................................................................................BT-10
Power supply : ...........................................................................2 x 1.5V AA
Transmitter power : .................................................................30 mW Max.
Modulation type : .....................................................................FM
Max . deviation : ........................................................................+/- 20Khz
Continuous using : ...................................................................5 heures
Longest distance in open : ....................................................30m Max. 50m
Headset and lavalier mic cardridge : ................................Cardoïd condenser mic.
SPECIFICATIONS
dynamic mic

Español

1 / Indicador de alimentación
2 / Indicador de transmisión RF
3 / Indicador de recepción de señal audio
4 / Indicador PEAK
5/ Control de volumen
6 / Antena
7 / Salida Audio Jack 6.35mm (asimétrica)
Nota : Para el doble receptor, esta salida cores-
ponde a la salida «Mix» Señal audio por el canal A
+B
8 / Salida Audio XLR (simétrica)
9 / Commutador de nivel line/mic
10 / Squelch
11 / Conectador de alimentación
RECEPTOR

EMISOR
1 / Rejilla
2 / Indicador encendido/baja batería
3 / Commutador ON/OFF/MUTE
4 / Cámara de baterías
5 / Tapa
1 / Microfono
2 / Clavija jack 3,5mm
3 / Indicador encendido/baja batería
4 / Botón ON/OFF
4 / Compartiment pile
5 / Control de volumen
6 / Antena
7 / Cámara de baterías
8 / Tapa

Gracias por adquirir un micrófono inalámbrico de BoomTone DJ.
Este manual incluye instrucciones para el uso de los sistemas :
VHF-10 (M) : Micrófono de mano con un solo canal
VHF-10 ( HL) : Micrófono Auricular/Lavalier con un solo canal
VHF-20 (M) : Micrófono de Mano con dos canales
VHF-20 (HL) : Micrófono Auricular/Lavalier con dos canales
VHF-20 (MHL) : Micrófono Auricular/Lavalier y de mano con dos canales
Antes de usar el producto, gracias por leer este manual de instrucciones.
1 / Antes de usar este producto, hay que leer atentivamente las instrucciones
de funcionamiento
2 / No hay acesorios o piezas reemplazables por el usuario
3 / No exponga esta unidad a la lluvia, humedad o calor
4 / No deje caer el micrófono
5 / La modicación de los aparatos o componientes causa la anulación de la
Los sistemas VHF-10&20 funcionan en las frecuancias disponibles siguientes :
Freq5 : 215.3 MHz
Freq6 : 216.5 MHz
Freq7 : 217.5 MHz
Freq8 : 219.2 MHz
Nota : Frecuencias para los sistemas dobles VHF-20 :
VHF-20 (Freq.5&7) , VHF-20(Freq.6&8)
BoomtoneDJ declara que los sistemas de micrófono inalámbricos de la serie
VHF-10&20 estàn en conformidad con la Directiva 1999/5/EC.
INTRODUCCIÓN
PRECAUCIONES
FRECUENCIAS / CONFORMIDAD
Este equipo funciona en la banda de frecuencia 174MHz-223MHz. En cierto país como
Francia (FR) y España (ES), su utilización es restringida.
Es limitada a los usuarios profesionales únicamente. Su utilización no necesita
autorización individual.

1 / Quite todo el embalaje. Guarde la caja y el embalaje.
2 / Conecte el adaptador de corriente en la parte trasera del receptor.
3 / Conecte el cable en la salida OUT¨PUT en la parte trasera del receptor.
Nota : El receptor doble RV20 tiene 3 salidas audio : 1 salida XLR símetrica para
cada canal, y 1 Salida Jack 6,35mm para la salida «mix» (canal 1 + canal 2)
4 / Despliegue totalmente la antena.
5 / Abra la tapa de las pilas e inserte las pilas
6 / Pulse el interuptor de encendido del receptor, el indicador POWER se ilu
mina.
7 / Encienda el micrófono. Si el LED està siempre iluminado, hay que cambiar
1 / Quite todo el embalaje. Guarde la caja y el embalaje.
2 / Conecte el adaptador de corriente en la parte trasera del receptor.
3 / Conecte el cable en la salida OUTPUT en la parte trasera del receptor.
Nota : El receptor doble RV20 tiene 3 salidas audio : 1 salida XLR símetrica para
cada canal, y 1 Salida Jack 6,35mm para la salida «mix» (canal 1 + canal 2)
4 / Despliegue totalmente la antena.
5 / Abra la tapa de las pilas e inserte las pilas
6 / Inserte el cable de los combinados auricular o lavalier en la conexión del emi
sor de petaca.
7 / Pulse el interuptor de encendido del receptor, el indicador POWER se ilumina.
8 / Encienda el micrófono. Si el LED està siempre iluminado, hay que cambiar las
pilas porque el volaje no està siciente.
9 / El indicador de señal RF debe iluminarse cuando el micrófono està encendido.
FUNCIONAMIENTO DEL VHF10&20  TRANSMISOR DE MANO
FUNCIONAMIENTO DEL VHF10&20  TRANSMISOR DE PETACA

Frécuencias :
Freq5 : 215.3 MHz
Freq6 : 216.5 MHz
Freq7 : 217.5 MHz
Freq8 : 219.2 MHz
General
Frecuencia portadora :.................................................................VHF
Estabilización de la frecuencia : ...............................................< +/- 30ppm
Relación señal/ruído : ..................................................................>90dB
THD : ..................................................................................................< 0,5%
Receptor
Referencia : .......................................................................................RV-10 & RV-20
Fuente de alimentación : ............................................................DC 12V-17V
Receptor sensibilidad : .................................................................< 10dBuV
Nivel señal Salida XLR (símetrica) : ..........................................400 mV
Nivel señal Salida Jack «mix» (asímetrica) :............................200 mV
Relación señal/ruído : ...................................................................>90dB
De-Emphasis:....................................................................................50µS
Transmisor de Mano
Referencia : ........................................................................................MT-10
Fuente de alimentación : ............................................................2 x 1.5 V AA
Potencia de salida RF : .................................................................30 mW Max.
Tipo de modulación : ....................................................................FM
Desviación MAX. : ...........................................................................+/- 25Khz
Uso continuo : .................................................................................6 heures
Radio de acción efectivo : ..........................................................30m Max. 50m
Tipo de micrófono : .......................................................................Unidireccional
Transmisor Auricular / Lavalier
Referencia : .........................................................................................BT-10
Fuente de alimentación : ..............................................................2 x 1.5V AA
Potencia de salidà RF : ....................................................................30 mW Max.
Tipo de modulación : ......................................................................FM
Desviacion MAX. : ............................................................................+/- 25Khz
Uso continuo : ..................................................................................5 horas
Radio de acción efectivo : .............................................................30m Max. 50m
Lavalier / auricular tipo de micrófono : ....................................Cardioïde
CARACTERISTICAS
condensator

www.boomtonedj.com
