Bosch PAM20001 User manual

DE Gebrauchsanweisung
GB Instructions for Use
FR Mode d´emploi
ES Instruccionesde uso
PT Instruções de uso
NL Gebruiksaanwijzing
IT Instruzioni sull´uso
PAM20001
Internet: http://www.bosch-hausgeraete.de
Bosch Info-Team: DE Tel. [phone] ( 0,13 • DEM 0,24/Min. DTAG)

Robert Bosch Hausgeräte GmbH
Carl-Wery-Str. 34
D 81739 München
Germany

Inhaltsverzeichnis
Umweltschutz
Tipps zur Entsorgung der Verpackung......................................4
Tipps zur Entsorgung Ihres Altgerätes......................................4
Tipps zum Energiesparen.........................................................4
Wichtige Hinweise
Vor dem Einschalten Ihres Gerätes..........................................5
Vorstellung Ihres neuen Gerätes
Beschreibung des Gerätes .......................................................6
Bedienfeld.................................................................................7
Beschreibung des Zubehörs.....................................................8
Betriebs- und Transportbedingungen
Betriebsbedingungen................................................................9
Transportbedingungen..............................................................9
Das Bedienkonzept
"Aufwärts"- und "Abwärts"-Tasten...........................................10
Tasten "+" und "–"...................................................................11
Bedienung des Gerätes

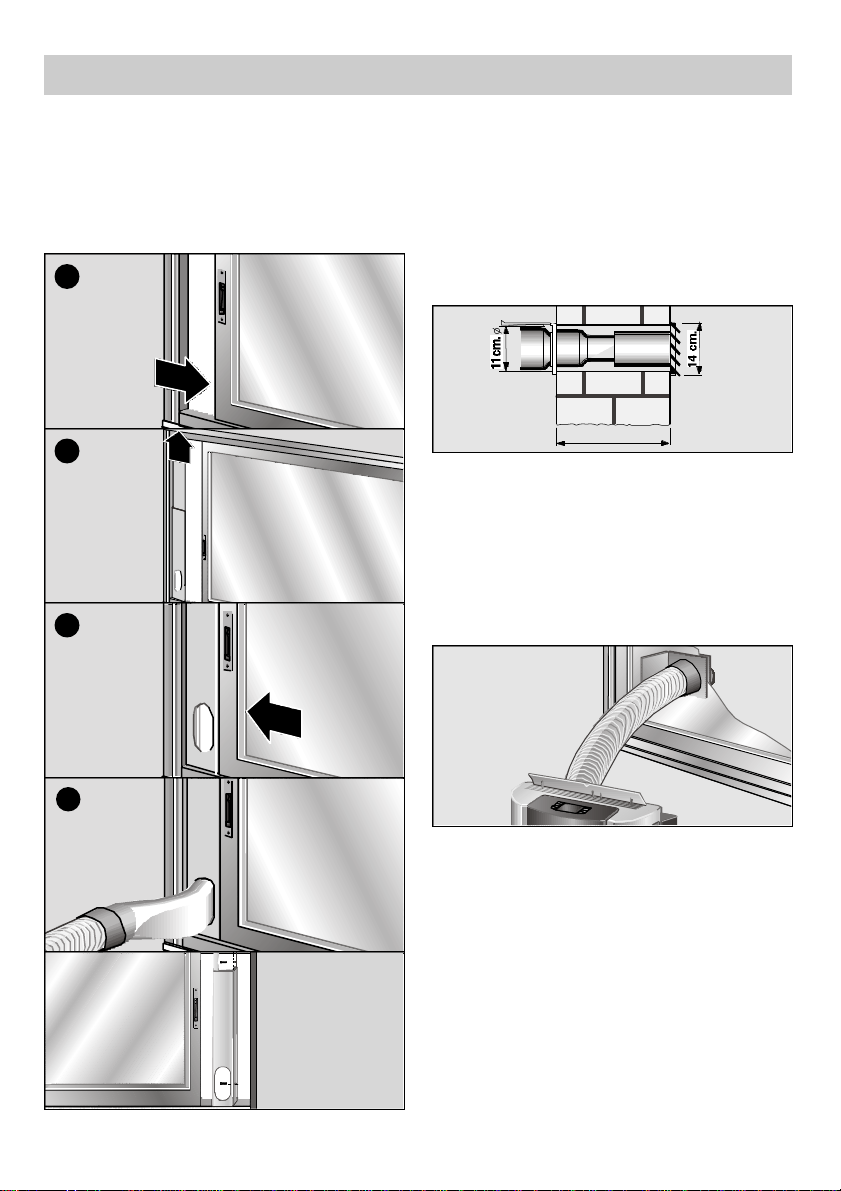

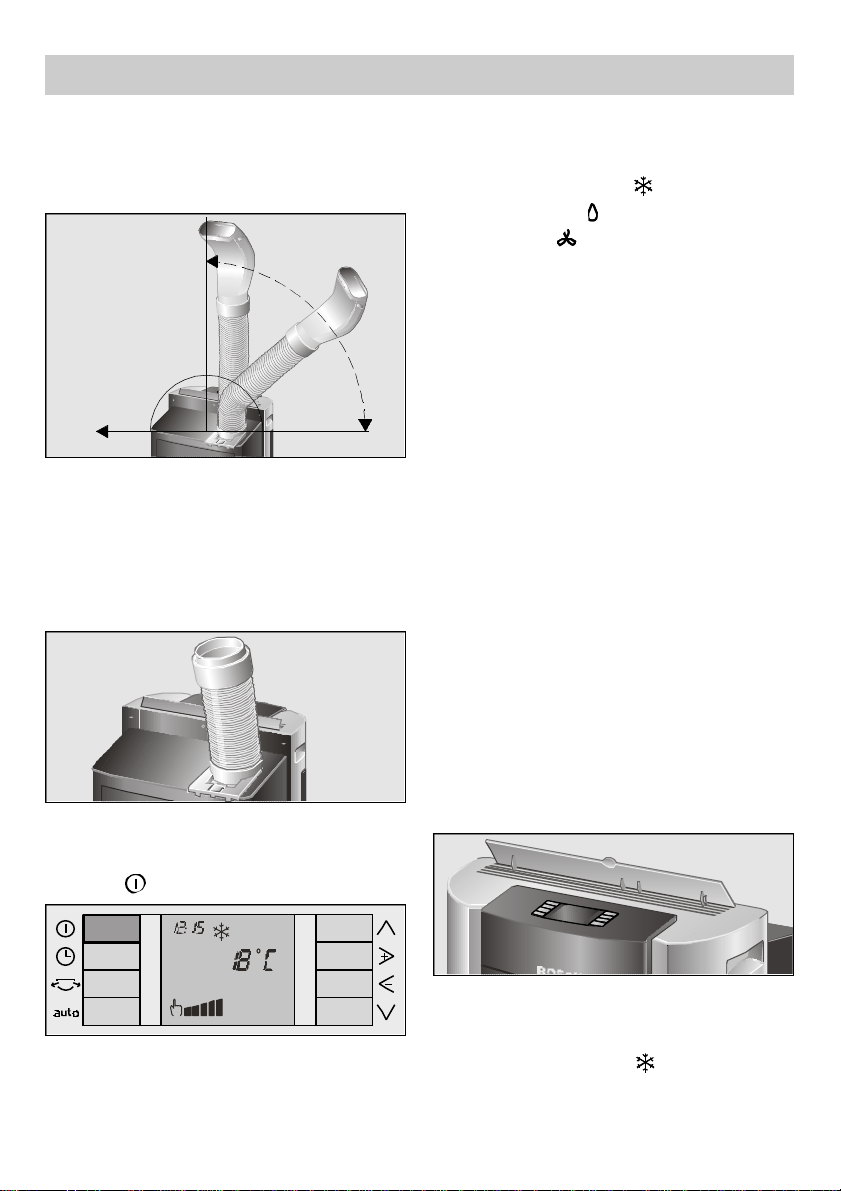

Möglichkeiten der Warmluftabfuhr...........................................11
Ein- und Ausschalten des Gerätes .........................................13
Wahl der Betriebsart...............................................................13
Klimatisierung..........................................................................13
Luftentfeuchung......................................................................14
Luftreinigung...........................................................................15
Temperaturwahl.......................................................................15
Wahl der Lüftergeschwindigkeit..............................................16
Seitliche Luftauslässe.............................................................16

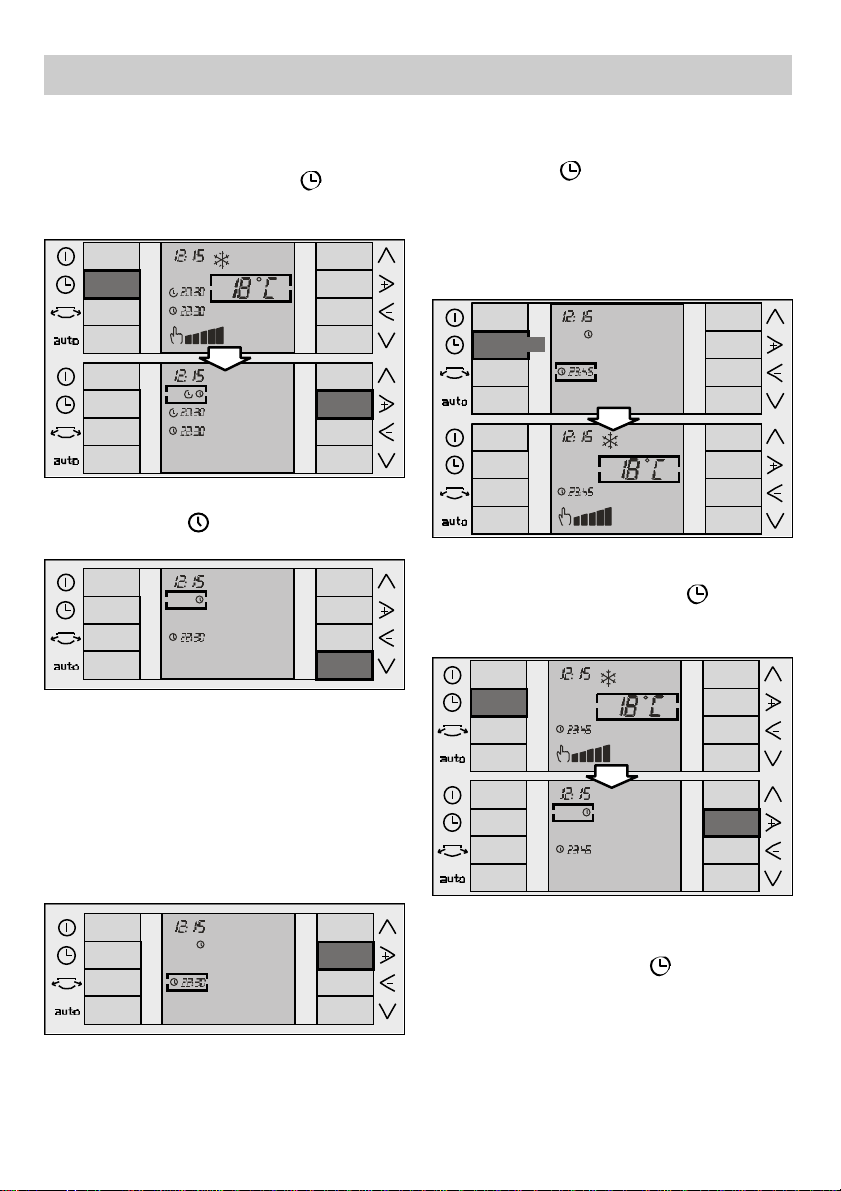

Einstellen der Uhrzeit und Programmierung
der Zeitschaltuhr ....................................................................17
Reinigung und Wartung
Gerätereinigung......................................................................21
Reinigung und Austausch der Luftreinigungsfilter..................21
Lagerbedingungen..................................................................22
Vor der Inbetriebnahme zu Saisonbeginn...............................22
Hinweise, die Ihnen einen Anruf beim
Kundendienst ersparen können
Allgemeine Hinweise zum Betrieb..........................................23
Allgemeine Hinweise zum Geräuschpegel............................23
Kundendienst / Garantiebedingungen /
Technische Daten ............................................................24
3

44
Umweltschutz
Tipps zur Entsorgung der
Verpackung
❏Bitte denken Sie bei der Entsorgung des
Verpackungsmaterials Ihres Gerätes an die
Umwelt.
❏Unsere Produkte werden für den Transport
sorgfältig verpackt. Alle
Verpackungsmaterialien sind
umweltfreundlich und können
wiederverwertet werden.
❏Mit der Wiederverwendung von
Verpackungsmaterialien leisten Sie einen
Beitrag zur Abfallverminderung und zur
Einsparung von wertvollen Rohstoffen.
❏In Deutschland können Sie die Verpackung
auf jeden Fall an dem Ort abgeben, an dem
Sie das Gerät gekauft haben. Ihr Händler
übernimmt für Sie die weitere Entsorgung.
Tipps zur Entsorgung Ihres
Altgerätes
❏Trennen Sie das Gerät vom Stromnetz und
entfernen Sie das Anschlusskabel.
❏Das Gerät enthält Kältemittel, die gemäß
den geltenden Bestimmungen entsorgt
werden müssen.
❏In den Geräten befinden sich recycelbare
Materialien. Tragen Sie aktiv zum
Umweltschutz bei, indem Sie sicherstellen,
dass Ihr Altgerät auf umweltverträgliche
Weise entsorgt wird. Bringen Sie Ihr Gerät
daher zu einer offiziellen Sammel- oder
Wiederverwertungsstelle. Ihre örtliche
Gemeinde- oder Stadtverwaltung informiert
Sie über eine solche Sammelstelle in Ihrer
Nähe.
Dieses Gerät ist entsprechend der
europäischen Richtlinie 2002/96/EG über
Elektro- und Elektronikaltgeräte (waste
electrical and electronic equipment - WEEE)
gekennzeichnet.
Die Richtlinie gibt den Rahmen für eine EU-
weit gültige Rücknahme und Verwertung der
Altgeräte vor.
Tipps zum Energiesparen
Ihr Gerät verbraucht im eingeschalteten
Zustand Energie, was Auswirkungen auf die
Umwelt hat. Daher sollte versucht werden, die
Effizienz des Apparates zu verbessern, um so
den Energieverbrauch zu senken.
❏Schalten Sie das Gerät aus, wenn Sie es
nicht brauchen.
❏Wählen Sie eine geeignete Temperatur. Zu
niedrige Temperaturen führen zu einem
hohen Energieverbrauch.
❏Stellen Sie das Gerät nicht in der Nähe von
möglichen Wärmequellen
(Sonnenstrahlung, etc.) auf und achten Sie
auf eine ausreichende Luftzirkulation.
❏Stellen Sie sicher, dass das Gerät korrekt
installiert ist. Der Energieverbrauch kann
um bis zu 30 % gesenkt werden, wenn man
durch Rollläden, Jalousien oder Vorhänge
an den Glasflächen den Wärmeeintritt in
den Raum verringert.
❏Stellen Sie sicher, dass die Fensterdüse so
angebracht ist, dass das Fenster so weit
wie möglich geschlossen werden kann, um
einen Lufteintritt von draußen zu vermeiden
(siehe "Möglichkeiten der Warmluftabfuhr").
❏Um eine Leistungsverringerung Ihres
Gerätes und damit einen höheren
Energieverbrauch zu vermeiden, folgen Sie
bei der Anbringung des Abluftschlauches
den Empfehlungen des Herstellers (siehe
Abschnitt "Möglichkeiten der
Warmluftabfuhr").

Wichtige Hinweise
55
Vor dem Einschalten Ihres Gerätes
❏Lesen Sie vor der ersten Inbetriebnahme
des Gerätes die Gebrauchsanleitung
aufmerksam durch. Sie enthält wichtige
Informationen für den Gebrauch sowie für
die Wartung und Ihre Sicherheit.
❏Bewahren Sie diese Gebrauchsanleitung
auf. Sie könnte für einen anderen Benutzer
von Nutzen sein.
❏Nehmen Sie kein beschädigtes Gerät in
Betrieb.
❏Aufstellung und Anschluss Ihres Gerätes
müssen gemäß der Montageanleitung
erfolgen und den geltenden gesetzlichen
Vorschriften entsprechen. Eine
Nichtbeachtung dieser Anweisungen kann
zu einem Verlust des Garantieanspruches
führen.
❏Unsere Geräte erfüllen die gültigen
Sicherheitsbestimmungen. Reparaturen
dürfen ausschließlich von fachkundigen
Technikern durchgeführt werden. Ihre
eigene Sicherheit steht auf dem Spiel.
❏Vermeiden Sie es, den Abluftschlauch zu
stark zu krümmen.
❏Verwenden Sie das mitgelieferte Zubehör
sowie das Sonderzubehör, das in Abschnitt
Beschreibung des Zubehörs beschrieben
wird, um das Eindringen von Außenluft in
den Raum so gering wie möglich zu halten.
❏Für die Abführung der Warmluft bieten wir
für Schiebefenster und -türen spezielles
Zubehör an, welches den Eintritt warmer
Außenluft verhindert und so die Effizienz
des Klimagerätes erhöht (siehe Abschnitt
"Beschreibung des Zubehörs").
❏Stellen Sie sicher, dass die Luftein- und -
auslässe nicht blockiert sind. Halten Sie sie
sauber und frei von Schmutz, Staub sowie
Fremdkörpern
❏Stellen Sie sicher, dass die Filter des
Gerätes sauber und richtig eingebaut sind
(siehe Abschnitt “Reinigung und Austausch
der Filter“).
❏Lüften Sie Ihre Wohnung / Ihr Haus
während des Sommers in den frühen
Morgenstunden und während der Nacht,
wenn die Luft im Freien am kühlsten ist.
❏Stellen Sie sicher, dass der Stopfen des
Wasserablaufes fest sitzt (siehe Abb. 1), da
er sich während des Transportes gelöst
haben könnte.
Abb. 1
Umweltschutz

6
Vorstellung Ihres neuen Gerätes
Beschreibung des Gerätes
Fensterdüse Waschbarer
Grobstaubfilter
Warmluftauslass
Lufteintritt
Lufteintritt
Kaltluftauslass
Kaltluftauslass
Fronttür
Abluftschlauch
für die Warmluft
Kabelfach
Kondenswasserbehälter
Typenschild
Seitliche Luftauslässe
Handgriffe
Klimagerät
Rollen
2-fach Spezialfilter
mit Aktivkohleschicht
Stopfen des
Wasserablassschlauches
Haken für den
Abluftschlauch
Wasserablassschlauch
Luftleitklappe
Abb. 2

7
Vorstellung Ihres neuen Gerätes
Bedienfeld
Taste
"Aufwärts"
+
–
Taste
"Abwärts"
ON/OFF
Taste
Uhrzeit /
Zeitschaltuhr
Taste für
seitliche
Luftaustritt-
söffnungen
Taste Auto Digital-Display für die Darstellung von
Betriebsmodus, Temperatur,
Lüftergeschwindigkeit, ...
Abb. 3
Menü Betriebsart:
• Klimatisierung
• Luftentfeuchtung
• Raumluftreinigung
Anzeige der
gewünschten
Temperatur
Anzeige von
Zusatzfunktionen:
• Störung
• seitliche
Luftauslässe
• Filter wechseln
• Kondenswasser
behälter
leeren
Anzeige manuelle
Lüftergeschwindigkeit
en / Auto-Funktion
Menüoption
Ausschaltzeit
Anzeige aktuelle
Uhrzeit
Lüftergeschwindigkeit im
manuellen Betrieb
(hoch / leise)
Auto-Funktion
Menü
Zeitschaltuhr
Menüoption
Einschaltzeit
Abb. 4

Fenstersauger Waschbarer 2-fach Wand- / Balkonleiste
Grobstaubfilter Spezialfilter Fenster-
mit durchführung
Aktivkohleschicht
Art. Nr.: Art. Nr.: Art. Nr.:
PAZ10000 PAZ11000 475075
PAM20001 / • • *
Höchstmaße Durchmesser:
min / max 11 cm 70 x 10
Höhe x Länge: 24 - 38 cm 205 x 10
Breite) in cm ø wand 10,5
8
Vorstellung Ihres neuen Gerätes
Beschreibung des Zubehörs
Serienausstattung.
•Dieses Sonderzubehör kann unter der o.a. Artikelnummer beim offiziellen
Kundendienst der Marke oder im Fachhandel erworben werden.
*Dieses Sonderzubehör kann unter der o.a. Artikelnummer beim offiziellen
Kundendienst der Marke erworben werden.

9
Betriebsbedingungen
❏Dieses Klimagerät ist für den Anschluss an
ein Stromnetz mit 220/240 V und 50Hz
ausgelegt. Die Netzsteckdose muss geerdet
sein.
❏Absicherung mittels einer 10 A-Sicherung
(träge).
❏Eventuell verwendete Verlängerungskabel
müssen mit einem Schutzleiter versehen
sein, ihr Querschnitt muss mindestens
1,5 mm
2
pro Anschluss betragen, und sie
dürfen nicht länger als 25 m sein.
❏Auf der Rückseite des Gerätes befindet sich
ein Fach für das Anschlusskabel, Abb. 2.
❏Achten Sie darauf, dass kein Wasser in das
Geräteinnere gelangt.
❏Vermeiden Sie ein Verdecken der Luftein-
und -auslässe Ihres Gerätes.

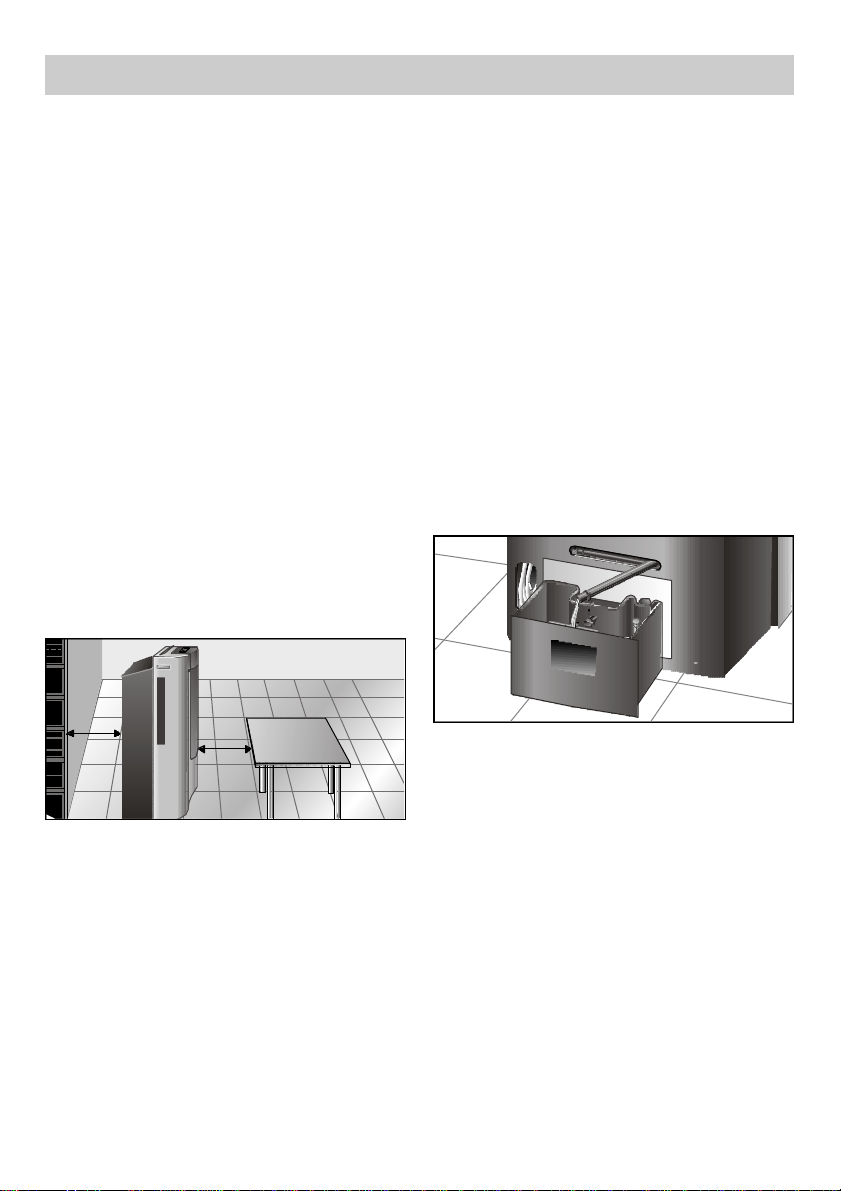

❏Bevor Sie Ihr Gerät einschalten, achten Sie
aus Sicherheitsgründen darauf, dass
zwischen dem Gerät und anderen
Gegenständen ein Mindestabstand von 20
cm eingehalten wird, Abb. 5.
mín.
20 cm. mín.
20 cm.
Abb. 5
Achtung!
Sollte das Netzkabel aus irgendeinem
Grund gegen ein neues ausgetauscht
werden müssen, so darf dieser Austausch
nur durch autorisiertes
Kundendienstpersonal erfolgen.
Wird das Gerät aus- und sofort wieder
eingeschaltet, springt der Kompressor erst
nach Ablauf von 3 Minuten wieder an.
Betriebs- und Transportbedingungen
Transportbedingungen
Zum einfacheren Transport ist das Gerät mit
Rollen ausgestattet. Sollte es notwendig sein,
das Gerät für seinen Transport zu kippen, so
gehen Sie bitte folgendermaßen vor:
❏Entleeren Sie zuerst den Wasserbehälter im
Geräteinneren mit Hilfe des
Wasserablassschlauches, der auf der
Rückseite des Gerätes angebracht ist. Der
Schlauch muss nur aus seiner Halterung
genommen und das angefallene
Kondenswasser in ein Gefäß abgelassen
werden (siehe Abb. 6). Entleeren Sie
danach den Kondenswasserbehälter auf der
Geräterückseite.
❏Wenn das Gerät gekippt wurde, sollte
zumindest eine Stunde vergehen, bevor Sie
es wieder einschalten. Diese Zeit ist für die
Stabilisierung des Kühlkreislaufs notwendig.
Achtung!
Sollte das Netzkabel aus irgendeinem
Grund gegen ein neues ausgetauscht
werden müssen, so darf dieser Austausch
nur durch autorisiertes
Kundendienstpersonal erfolgen.
Wird das Gerät aus- und sofort wieder
eingeschaltet, springt der Kompressor erst
nach Ablauf von 3 Minuten wieder an.
Abb. 6

10
Das Bedienkonzept
Das Bedienfeld Ihres Geräts wurde auf
maximale Benutzerfreundlichkeit ausgerichtet,
um Ihnen die Bedienung zu erleichtern. Bitte
beachten Sie folgende Hinweise:
Mit den "Aufwärts"- und "Abwärts"-Tasten
(Pfeil nach oben bzw. unten) kann das
Auswahlkästchen auf dem Bildschirm nach
oben und unten bewegt werden, um die
entsprechenden Menüoptionen aufzurufen. Mit
den Tasten "+" und "–" (nach rechts und nach
links) können Sie innerhalb der selektierten
Menüoption eine Auswahl treffen.
Dieses Konzept sei nachstehend an Hand
eines Beispiels erläutert:
"Aufwärts"- und "Abwärts"-Tasten
Die "Aufwärts"- und "Abwärts"-Tasten dienen
dazu, das Auswahlkästchen im Display nach
oben bzw. unten zu bewegen
"Abwärts"-Taste :
Die obenstehende Abbildung stellt die
Ausgangssituation dar (das Auswahlkästchen
markiert die Option Betriebsmodus). Bei
Betätigung der "Abwärts"-Taste springt das
Auswahlkästchen abwärts auf die Funktion
"Temperaturwahl".
Bei erneuter Betätigung der "Abwärts"-Taste
springt das Auswahlkästchen abwärts auf die
Option "Wahl der Lüftergeschwindigkeit".
"Aufwärts"-Taste :
Die "Aufwärts"-Taste funktioniert im Prinzip
genau so wie die "Abwärts"-Taste . Bei
Betätigung dieser Taste bewegt sich das
Kästchen jedoch nach oben.
Zyklische Funktionsweise:
Die Funktionsweise beider Tasten ist zyklisch, d.
h., wenn sich das Auswahlkästchen auf dem
Feld am unteren Bildschirmrand befindet und die
"Abwärts"-Taste betätigt wird, springt das
Kästchen auf das Feld am oberen
Bildschirmrand. Analog dazu springt das
Kästchen auf das Feld am unteren
Bildschirmrand, wenn sich dasAuswahlkästchen
auf dem Feld am oberen Bildschirmrand befindet
und die "Aufwärts"-Taste betätigt wird.

11
Das Bedienkonzept
Tasten "+" und "–"
Die Tasten "+" und "–" dienen dazu, Werte
innerhalb des Auswahlkästchens zu ändern.
Ist z. B. das Feld "Temperaturwahl" markiert,
kann mit diesen Tasten die gewünschte
Temperatur erhöht bzw. verringert
werden, wie das nachstehende Beispiel zeigt:
Bedienung des Gerätes
Möglichkeiten der Warmluftabfuhr
Anschluss des Abluftschlauches
❏Schieben Sie das Schlauchanschlussstück
in die dafür vorgesehene Öffnung auf der
Oberseite der Geräterückwand (Abb. 8), bis
dieses mit einem deutlich hörbaren “Klick“
einrastet, Abb. 9. Setzen Sie dann die
Fensterdüse auf den Schlauch, Abb. 7.
Abb. 7 Abb. 8
Zum Herausnehmen des Schlauches drücken
Sie auf den mit "Press" (Abb. 10,1.)
gekennzeichneten Knopf am
Schlauchanschlussstück und ziehen den
Schlauch nach hinten heraus, (Abb. 10,2.).
Abb. 9
Abb. 10
Mobile Installation
❏Stecken Sie die Fensterdüse auf den
Abluftschlauch.
❏Öffnen Sie das Fenster leicht und schieben
Sie die Fensterdüse zwischen Fensterflügel
und –rahmen.
❏Schließen Sie das Fenster wieder so weit
wie möglich und fixieren Sie es mit dem
mitgelieferten Fenstersauger, sieheAbb. 11.
Abb. 11

Hinweise zur Verlegung des
Abluftschlauches:
Halten Sie den Abluftschlauch so kurz wie
möglich (maximale Länge 140 cm) und
achten Sie bei der Verlegung des
Schlauches auf einen weiten Kurvenradius.
Andernfalls kann die Warmluftabfuhr
gestört werden, was zu einer Verminderung
der Kühlleistung und zu einer Erhöhung
des Energieverbrauchs führen kann.
Zur Erzielung einer größtmöglichen
Kühlleistung und eines kleinstmöglichen
12
❏Sie können auch das Zubehör für
Schiebefenster / Balkontüren (siehe
Abschnitt "Beschreibung des Zubehörs")
verwenden (Abbildung 12:a,b,c,d).
Dieses kann sowohl für horizontale als auch
für vertikale Fenster verwendet werden.
Bedienung des Gerätes
a
b
c
d
Abb. 12
24 - 38 cm.
Abb. 14
Festinstallation
Für die Festinstallation benötigen Sie das
Sonderzubehör “Wand- und
Fensterdurchführung”. Es ist unter der
Bestellnummer PAZ11000 im Fachhandel
erhältlich.
Zur Vorbereitung der Installation muss ein
entsprechendes Loch gebohrt werden,Abb. 14.
Abb. 13
Im Fall der Fensterinstallation kommt nur das
durchsichtige Endstück des Zubehörsets zur
Anwendung. Zur Montage muss in das
Fensterglas eine runde Öffnung mit 10,5 cm
Durchmesser geschnitten werden, Abb. 15.
Nach der Installation die Fensterdüse
abziehen und den Schlauch an das
Zubehörteil anschließen.
Abb. 15

90°
0°
Abb. 16
Installation für den Betrieb für
Luftenfeuchtung, -reinigung.
❏Ziehen Sie die Fensterdüse ab und bringen
Sie den Abluftschlauch in die Stellung, die
in Abbildung 17 dargestellt ist.
❏Falls gewünscht, kann der Abluftschlauch
auch ganz abgenommen werden.
Abb. 17
Ein- und Ausschalten des Geräts
Zum Ein- bzw. Ausschalten des Geräts On /
Off-Taste betätigen.
Achtung!
Vergewissern Sie sich, dass das Gerät an
das Stromnetz angeschlossen ist.
Wahl der Betriebsart
Das Gerät verfügt über folgende Betriebsarten:
❏Klimatisierung/Kühlung .
❏Luftentfeuchtung .
❏Luftreinigung .
Markieren Sie mit dem Auswahlkästchen das
Menü "Betriebsmodus". Zum Bewegen des
Kästchens "Aufwärts"- bzw. "Abwärts"-Taste
drücken.
Jetzt können Sie mit den Tasten "+" bzw. "–"
den gewünschten Betriebsmodus auswählen
(siehe Abschnitt "Aufwärts"- und "Abwärts"-
Tasten und Tasten "+" und "–").
Klimatisierung
In diesem Betriebsmodus senkt das Gerät die
Raumtemperatur auf den vom Benutzer
voreingestellten Wert. Gleichzeitig wird die
Raumluft entfeuchtet und gefiltert, um ein
angenehmes Raumklima zu schaffen.
❏Stecken Sie den Netzstecker in die
Steckdose.
❏Richten Sie den Abluftschlauch so aus,
dass die Warmluft ins Freie abgeführt wird;
(siehe Abschnitt "Möglichkeiten der
Warmluftabfuhr").
❏Überprüfen Sie, dass der Verschlussstopfen
auf dem Wasserablaufstutzen richtig sitzt,
um zu verhindern, dass ggf.
Kondenswasser ausläuft.
❏Öffnen Sie die Luftleitklappe auf der
Geräteoberseite, Abb. 18.
13
Bedienung des Gerätes
Geräuschpegels empfehlen wir, den
Abluftschlauch nicht nach unten zu biegen,
sondern in einer Position wie in Abbildung
16 dargestellt zu verlegen.
Abb. 18
❏Schalten Sie das Gerät mit dem
Netzschalter ein (On).
❏Wählen Sie den Modus
Klimatisierung/Kühlung aus (siehe
Abschnitt "Aufwärts"- und "Abwärts"-Tasten
und Tasten "+" und "–").

14
Bedienung des Gerätes
❏ Stecken Sie den Netzstecker in die Steckdose.
❏Richten Sie den Abluftschlauch so aus wie
in Abschnitt "Möglichkeiten der
Warmluftabfuhr" beschrieben.
❏Wählen Sie die Betriebsart
"Luftentfeuchtung" aus (siehe Abschnitt
"Aufwärts"- und "Abwärts"-Tasten und
Tasten "+" und "–").
Das Kondenswasser kann auf zwei
verschiedene Arten entsorgt werden: über den
Kondenswasserbehälter oder kontinuierlich
über den Wasserablassschlauch auf der
Geräterückseite.
Entfeuchtung in den
Kondenswasserbehälter:
•Überprüfen Sie, dass der Tank richtig in das
Gerät eingesetzt wurde und dass
Verschlussstopfen richtig auf dem
Wasserablassschlauch sitzt, um zu
verhindern, dass das Kondenswasser
ausläuft.
• Der Kondenswasserbehälter füllt sich
allmählich mit Wasser. Wenn die
Füllstandsobergrenze erreicht ist, erscheint
im Display das Symbol .
•Entnehmen Sie den Tank vorsichtig und
entleeren Sie ihn im nächstgelegenenAbfluss.
Hinweise
Das Symbol "Kondenswasserbehälter
leeren" erscheint auch im Display, falls der
Kondenswasserbehälter nicht richtig in
das Gerät eingesetzt ist.
Im Entfeuchtungsbetrieb muss die warme
Abluft nicht nach außen abgeführt werden.
Sie unterstützt den Entfeuchtungsprozess.
Achtung!
Bevor Sie das Gerät nach dem Entsorgen
des Kondenswassers wieder einschalten,
vergessen Sie nicht, den Behälter wieder
richtig in das Gerät einzusetzen. Solange
der Behälter nicht korrekt eingesetzt ist,
wird auf dem Bildschirm das Symbol
weiterhin angezeigt und das Gerät kann
nicht wieder in Betrieb genommen werden.
Wird das Gerät unmittelbar nach dem
Abschalten wieder in Betrieb genommen,
❏Stellen Sie die gewünschte Temperatur ein;
siehe Abschnitt "Temperaturwahl".Sollte
sich das Gerät automatisch abschalten, so
schaltet es sich automatisch wieder ein,
sobald die Raumtemperatur um 2-3°C
angestiegen ist.
❏Stellen Sie die gewünschte
Lüftergeschwindigkeit ein; siehe Abschnitt
"Wahl der Lüftergeschwindigkeit".
Während des Klimatisierungsbetriebs verdampft
das entstehende Kondenswasser automatisch
und wird zusammen mit der warmenAbluft
durch den Abluftschlauch ins Freie abgeführt.
Bei hoher Luftfeuchtigkeit sammelt sich ggf.
Kondenswasser im Behälter auf der Rückseite
des Geräts an. Sobald ein maximaler
Füllstand erreicht ist, wird das Symbol
"Kondenswasserbehälter leeren" im
Display angezeigt. Dies bedeutet, dass der
Kondenswasserbehälter geleert werden muss.
Unter diesen Umständen schaltet sich das
Gerät ab. Zum Entleeren des
Kondenswasserbehälters gehen Sie wie folgt
vor: Drücken Sie den Handgriff nach unten,
nehmen Sie den Behälter vorsichtig heraus
und entleeren Sie ihn in den nächstgelegenen
Abfluss. Danach setzen Sie ihn wieder ein.
Achtung!
Bevor Sie das Gerät nach dem Entsorgen
des Kondenswassers wieder einschalten,
vergessen Sie nicht, den Behälter wieder
richtig in das Gerät einzusetzen. Solange
der Behälter nicht korrekt eingesetzt ist,
wird auf dem Bildschirm das Symbol
weiterhin angezeigt und das Gerät kann
nicht wieder in Betrieb genommen werden.
Wird das Gerät unmittelbar nach dem
Abschalten wieder in Betrieb genommen,
so dauert es ca. 3 Minuten, bis der
Kompressor wieder anläuft. Diese
Zeitspanne ist nötig, um den einwandfreien
Betrieb des Geräts zu gewährleisten.
Luftentfeuchung
In dieser Betriebsart verringert das Gerät die
Luftfeuchtigkeit. Gleichzeitig wird die Raumluft
gefiltert, um ein angenehmes Raumklima zu
schaffen.

15
Bedienung des Gerätes
so dauert es ca. 3 Minuten, bis der
Kompressor wieder anläuft. Diese
Zeitspanne ist nötig, um den einwandfreien
Betrieb des Geräts zu gewährleisten.
Entfeuchtung im Dauerbetrieb:
• Ziehen Sie den Wasserablassschlauch aus
seiner Halterung und stellen Sie ein Gefäß
darunter, um das Kondenswasser
aufzufangen.
• Nehmen Sie den Verschlussstopfen vom
Wasserablassschlauch ab.
• Wählen Sie die Betriebsart
"Luftentfeuchtung" aus (siehe Abschnitt
"Aufwärts"- und "Abwärts"-Tasten und
Tasten "+" und "–").
• Stellen Sie die gewünschte
Lüftergeschwindigkeit ein, siehe Abschnitt
"Wahl der Lüftergeschwindigkeit". Bitte
beachten Sie, dass in dieser Betriebsart nur
die manuellen Lüftergeschwindigkeiten
gewählt werden können.
Achtung!
Beim Entfeuchten im Dauerbetrieb schaltet
sich das Gerät nicht automatisch ab, und es
erscheint kein Symbol , um anzuzeigen,
dass der externe Behälter voll ist.
Wenn Sie in eine andere Betriebsart
umschalten, vergessen Sie nicht, das
Abflussrohr wieder mit dem Stopfen zu
verschließen. Sonst läuft Wasser aus,
wenn das Gerät in Betrieb ist.
Vergessen Sie auch nicht, dass die
Umgebungstemperatur mindestens 18° C
betragen muss, damit das Gerät
ordnungsgemäß funktioniert.
Im Entfeuchtermodus gibt das Gerät durch
den Abluftschlauch warme Luft an die
Umgebung ab. Dies ist erforderlich für
einen effektiveren Betrieb in diesem
Modus.
Wird das Gerät unmittelbar nach dem
Abschalten wieder in Betrieb genommen,
so dauert es ca. 3 Minuten, bis der
Kompressor wieder anläuft. Diese
Zeitspanne ist nötig, um den einwandfreien
Betrieb des Geräts zu gewährleisten.
Luftreinigung
In dieser Betriebsart wird die Raumluft
umgewälzt (Lüftung) und zur Reinigung über
einen Filter geführt (Reinigung).
Das Gerät ist serienmäßig mit 3-fach
Spezialfilter ausgestattet welcher aus einem
Grobstaubfilter und einem 2-fach Spezialfilter
mit Aktivkohleschicht ausgestattet (siehe
Abschnitt "Reinigung und Wartung"), die
gegen.
- Gerüche und Rauch.
- Blüten- und Hausstaub sowie Bakterien
wirken.
❏Stecken Sie den Netzstecker in die
Steckdose.
❏Richten Sie den Abluftschlauch so aus wie
in Abschnitt „Möglichkeiten der
Warmluftabfuhr“ beschrieben.
❏Wählen Sie die Betriebsart "Luftreinigung"
aus (siehe Abschnitt "Aufwärts"- und
"Abwärts"-Tasten und Tasten "+" und "–").
❏Stellen Sie die gewünschte
Lüftergeschwindigkeit ein, siehe Abschnitt
"Wahl der Lüftergeschwindigkeit". Bitte
beachten Sie, dass in dieser Betriebsart nur
die manuellen Lüftergeschwindigkeiten
gewählt werden können.
Hinweis
Wir empfehlen, unabhängig von der
gewählten Betriebsart (Klimatisierung,
Luftentfeuchtung, Luftreinigung) die Filter
eingesetzt zu lassen. Damit ist eine
bessere Reinigungswirkung gewährleistet.
Temperaturwahl
Positionieren Sie das Auswahlkästchen über
dem Feld "Temperaturwahl" (siehe Abschnitt
"Aufwärts"- und "Abwärts"-Tasten). Jetzt
können Sie mit den Tasten "+" bzw. "–" die
gewünschte Temperatur einstellen (siehe
Abschnitt Tasten "+" und "–").
Befindet sich das Auswahlkästchen auf dem
Temperaturfeld, wird die Temperatur mit der
"+"-Taste erhöht, mit der "–"-Taste wird die
Temperatur verringert.

Seitliche Luftauslässe
Ihr Gerät ist mit seitlichen Luftauslässen
ausgestattet, die zusätzlich geöffnet werden
können, um eine bessere Luftverteilung zu
erzielen.
Wenn Sie die Taste "seitliche Luftauslässe"
betätigen, wird diese Funktion aktiviert und die
Luftauslässe öffnen sich. Auf dem Display wird
das entsprechende Symbol angezeigt .
Zum Schließen der Luftauslässe die Taste
noch einmal betätigen. Das Symbol erlischt
und die Luftauslässe schließen sich.
Diese Funktion steht in allen Betriebsarten –
Klimatisierung, Entfeuchtung und Luftreinigung
– zur Verfügung.
Wird das Gerät mit dem Off-Schalter
ausgeschaltet, schließen sich die seitlichen
Luftauslässe automatisch. Waren diese vor
Bedienfeld. Das Symbol für manuellen Betrieb
erlischt und im Display wird das Symbol für die
Auto-Funktion angezeigt.
Zum Ausschalten der Auto-Funktion betätigen
Sie erneut die "Auto"-Taste. Das Symbol
erlischt, und das Gerät funktioniert nun im
manuellen Betrieb, mit der zuletzt eingestellten
Lüftergeschwindigkeit.
Auto-Funktion
Um die Auto-Funktion zu aktivieren, drücken
Sie einfach die "Auto"-Taste auf dem
16
Die Temperatur kann aus dem Bereich
zwischen 18°C und 30°C in Schritten von 1°C
frei vorgewählt werden. Wenn Sie die Taste
gedrückt halten, schaltet die
Temperaturanzeige schneller um.
Wahl der Lüftergeschwindigkeit
Das Gerät bietet Ihnen drei
Lüftergeschwindigkeiten: zwei manuelle
Lüftergeschwindigkeiten (hoch und
leise ) und eine Auto-Funktion. In der
Auto-Funktion schaltet das Gerät, je nach
Raumbedingungen und eingestellter
Temperatur, selbsttätig zwischen hoher und
leiser Lüftergeschwindigkeit um.
Manuelle Lüftergeschwindigkeiten
Positionieren Sie das Auswahlkästchen über
dem Menüpunkt "Wahl der
Lüftergeschwindigkeit" (siehe Abschnitt
"Aufwärts"- und "Abwärts"-Tasten). Im Display
werden das Symbol für den manuellen Betrieb
und die beim letzten Mal eingestellte
Lüftergeschwindigkeit angezeigt. Mit den
Tasten "+" und "–" können Sie nun von
hoch auf leise und umgekehrt
umschalten.
Bedienung des Gerätes

17
dem Ausschalten des Geräts geöffnet, so
öffnen sie sich beim Einschalten des Geräts
selbsttätig wieder.
Einstellung der Uhrzeit /
Programmierung der Zeitschaltuhr
Einstellung der Uhrzeit
❏Wenn das Gerät zum ersten Mal an das
Stromnetz angeschlossen wird, wird nur die
aktuelle Uhrzeit (im 24-Stunden-Format)
oben links auf dem Display angezeigt. Die
Anzeige blinkt (Werkseinstellung: 0:00 Uhr).
❏Zum Einstellen der Uhrzeit muss das Gerät
mit der On-Taste , eingeschaltet werden.
Bedienung des Gerätes
❏Betätigen Sie die "Timer"-Taste . Das
Auswahlkästchen befindet sich im Timer-
Menü, angezeigt wird die zuletzt
ausgewählte Funktion (Werkseinstellung:
Off).
❏Positionieren Sie das Kästchen mit Hilfe der
"Aufwärts"-Taste auf dem Symbol für die
Uhrzeit. Die Uhrzeit wird mit den Tasten "+"
bzw. "–" eingestellt. Bei jeder Betätigung
der Tasten ändert sich die Anzeige um eine
Minute. Wenn Sie die Taste gedrückt halten,
läuft die Minutenanzeige schneller.
❏Das Gerät speichert die angezeigte Uhrzeit,
wenn Sie die "Timer"-Taste , erneut
betätigen oder 10 Sekunden verstreichen
lassen, ohne eine Taste zu drücken. Im
Anschluss daran werden auf dem Display die
werkseitigen Voreinstellungen der
Zeitschaltuhr angezeigt, bzw., wenn Sie die
Zeitschaltuhr schon vorher einmal
programmiert haben, die von Ihnen
vorgenommenen Einstellungen.
10 sec/

Programmierung der Zeitschaltuhr
Ein- bzw. Ausschaltzeiten können nur bei
eingeschaltetem Gerät und eingestellter
Uhrzeit programmiert werden.
Drücken Sie die "Timer"-Taste , um das
Timer-Menü aufzurufen. Innerhalb des Timer-
Menüs können die verschiedenen Funktionen,
die das Gerät bietet, mit der "+"-Taste
programmiert werden. Folgende Funktionen
stehen zur Verfügung:
•"Off" : Gerät nicht programmiert
•"Start" : Uhrzeit, zu der sich das Gerät
einschaltet.
•"Start/Stop" : Programmierung der
Uhrzeit für Ein- und Ausschalten des
Geräts.
•"Stop" : Uhrzeit, zu der sich das Gerät
ausschaltet.
Programmierung der Einschaltzeit für das
Gerät ("Start")
❏Drücken Sie die "Timer"-Taste , um das
Timer-Menü aufzurufen. Es werden die
zuletzt programmierten Daten angezeigt.
❏Wählen Sie mit den Tasten "+" bzw. "–" die
Funktion "Start" aus; (siehe Abschnitt
Tasten "+" und "–").
❏Bewegen Sie den Cursor mit der "Abwärts"-
Taste (siehe Abschnitt "Aufwärts"- und
"Abwärts"-Tasten) nach unten bis zur
Menüoption "Einschalten". Wenn die
Menüoption ausgewählt ist, können Sie mit
den Tasten "+" bzw. "–" die gewünschte
Einschaltzeit einstellen. Die Anzeige ändert
sich in 15-Minuten-Intervallen.
18
Bedienung des Gerätes
❏Zum Abspeichern der eingestellten
Einschaltzeit drücken Sie einfach die
"Timer"-Taste , oder lassen Sie 10
Sekunden verstreichen, ohne eine Taste zu
betätigen.
Auf dem Display wird jetzt die programmierte
Einschaltzeit zusammen mit dem zugehörigen
Symbol angezeigt.
10 sec/
Programmierung der Ein- und
Ausschaltzeit für das Gerät ("Start / Stop")
❏Drücken Sie die "Timer"-Taste , um das
Timer-Menü aufzurufen. Es werden die
zuletzt programmierten Daten angezeigt.

19
❏Wähhlen Sie mit den Tasten "+" bzw. "–" die
Funktion "Start" aus; siehe Abschnitt
Tasten "+" und "–".
❏Bewegen Sie den Cursor mit der "Abwärts"-
Taste (siehe Abschnitt "Aufwärts"- und
"Abwärts"-Tasten) nach unten bis zum
Menü "Einschalten". Wenn die Menüoption
ausgewählt ist, können Sie mit den Tasten
"+" bzw. "–" die gewünschte Einschaltzeit
einstellen.
Bedienung des Gerätes
❏Bewegen Sie den Cursor mit der "Abwärts"-
Taste nach unten auf die Menüoption
"Ausschalten". Stellen Sie mit den Tasten
"+" bzw. "–" die Uhrzeit ein, zu der sich das
Gerät ausschalten soll.
❏Die Anzeige ändert sich in 15-Minuten-
Intervallen.
❏Zum Abspeichern der eingestellten Ein- bzw.
Ausschaltzeit drücken Sie einfach die
"Timer"-Taste , oder lassen Sie 10
Sekunden verstreichen, ohne eine Taste zu
betätigen.
Auf dem Display wird jetzt die programmierte
Ein- und Ausschaltzeit zusammen mit dem
jeweiligen Symbol angezeigt.
10 sec/

Ausschalten der Zeitschaltuhr
❏Drücken Sie die "Timer"-Taste , um das
Timer-Menü aufzurufen. Es werden die
zuletzt programmierten Daten angezeigt.
20
Bedienung des Gerätes
Programmierung der Ausschaltzeit für das
Gerät ("Stop")
❏Drücken Sie die "Timer"-Taste , um das
Timer-Menü aufzurufen. Es werden die
zuletzt programmierten Daten angezeigt.
❏Wählen Sie mit den Tasten "+" bzw. "–" die
Funktion "Stop" aus; siehe Abschnitt
Tasten "+" und "–".
❏Bewegen Sie den Cursor mit der "Abwärts"-
Taste (siehe Abschnitt "Aufwärts"- und
"Abwärts"-Tasten) nach unten bis zum Menü
"Ausschalten". Wenn die Menüoption
ausgewählt ist, können Sie mit den Tasten
"+" bzw. "–" die gewünschte Ausschaltzeit
einstellen.
❏Die Anzeige ändert sich in 15-Minuten-
Intervallen.
❏Zum Abspeichern der eingestellten
Ausschaltzeit drücken Sie einfach die
"Timer"-Taste oder lassen Sie 10
Sekunden verstreichen, ohne eine Taste zu
betätigen.
Auf dem Display wird jetzt die programmierte
Ausschaltzeit zusammen mit dem zugehörigen
Symbol angezeigt.
❏Wählen Sie mit den Tasten "+" bzw. "–" die
Funktion "Off" aus.
Wenn Sie die "Timer"-Taste , drücken oder
10 Sekunden verstreichen lassen, ohne eine
Taste zu betätigen, schaltet sich die
Zeitschaltuhr aus. Auf dem Bildschirm wird
keine Programm-Uhrzeit angezeigt.
10 sec/
