Bosch LR 6 Professional User manual

Robert Bosch Power Tools GmbH
70538 Stuttgart
GERMANY
www.bosch-pt.com
1609 92A 3BY (2015.11)T / 257
LR6
Professional
LR 6 Professional
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimatı
pl Instrukcja oryginalna
cs Původní návod k používání
sk Pôvodný návod na použitie
hu Eredeti használati utasítás
ru Оригинальноеруководствопо
эксплуатации
uk Оригінальна інструкція з експлуатації
kk Пайдалану нұсқаулығының түпнұсқасы
ro Instrucţiuni originale
bg Оригинална инструкция
mk Оригинално упатство за работа
sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad
et Algupärane kasutusjuhend
lv Instrukcijas oriģinālvalodā
lt Originali instrukcija
ja オリジナル取扱説明書
cn 正本使用说明书
tw 原始使用說明書
ko 사용 설명서 원본
th หนังสือคู่มือการใช้งานฉบับต้นแบบ
id Petunjuk-Petunjuk untuk Penggunaan
Orisinal
vi
Bản gốc hướng dẫn sửdụng
ar
fa
ςТЎϩХʉ ЌТϾϦφЍʉ ʌμВТЎϺυ
ΖЎϩʉ ˒μВЖЙʉʓ ИͳϞφЁʑ
OBJ_BUCH-2648-003.book Page 1 Monday, August 29, 2016 11:53 AM

2|
1 609 92A 3BY | (29.8.16) Bosch Power Tools
Deutsch . . . . . . . . . . . . . . . . . . . . . . . .Seite 6
English. . . . . . . . . . . . . . . . . . . . . . . . . Page 13
Français. . . . . . . . . . . . . . . . . . . . . . . . Page 21
Español . . . . . . . . . . . . . . . . . . . . . . Página 28
Português . . . . . . . . . . . . . . . . . . . . Página 35
Italiano. . . . . . . . . . . . . . . . . . . . . . . Pagina 42
Nederlands . . . . . . . . . . . . . . . . . . . Pagina 49
Dansk. . . . . . . . . . . . . . . . . . . . . . . . . . Side 55
Svenska. . . . . . . . . . . . . . . . . . . . . . . . Sida 61
Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . Side 67
Suomi . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 73
Ελληνικά . . . . . . . . . . . . . . . . . . . . . . Σελίδα 79
Türkçe . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 85
Polski. . . . . . . . . . . . . . . . . . . . . . . . Strona 93
Česky. . . . . . . . . . . . . . . . . . . . . . . . .Strana 100
Slovensky . . . . . . . . . . . . . . . . . . . . .Strana 106
Magyar. . . . . . . . . . . . . . . . . . . . . . . . .Oldal 112
Русский. . . . . . . . . . . . . . . . . . . .Страница 119
Українська . . . . . . . . . . . . . . . . . Сторінка 128
Қазақша . . . . . . . . . . . . . . . . . . . . . . . . Бет 135
Română . . . . . . . . . . . . . . . . . . . . . . Pagina 143
Български. . . . . . . . . . . . . . . . . .Страница 149
Македонски . . . . . . . . . . . . . . . . . . Страна 156
Srpski . . . . . . . . . . . . . . . . . . . . . . . .Strana 162
Slovensko . . . . . . . . . . . . . . . . . . . . . Stran 168
Hrvatski . . . . . . . . . . . . . . . . . . . . . Stranica 174
Eesti. . . . . . . . . . . . . . . . . . . . . . . Lehekülg 180
Latviešu. . . . . . . . . . . . . . . . . . . . . Lappuse 186
Lietuviškai. . . . . . . . . . . . . . . . . . . Puslapis 192
日本語 . . . . . . . . . . . . . . . . . . . . . .ページ 198
中文 . . . . . . . . . . . . . . . . . . . . . . . . . . . .页204
中文 . . . . . . . . . . . . . . . . . . . . . . . . . . . .頁211
한국어 . . . . . . . . . . . . . . . . . . . . . . .페이지 217
. . . . . . . . . . . . . . . . . . . . . . .  223
Bahasa Indonesia . . . . . . . . . . . . .Halaman 230
Tiếng Việt . . . . . . . . . . . . . . . . . . . . . Trang 236
. . . . . . . . . . . . . . . . . . . . . . . . 243
. . . . . . . . . . . . . . . . . . . . . . 250
OBJ_BUCH-2648-003.book Page 2 Monday, August 29, 2016 11:54 AM

1 609 92A 3BY | (29.8.16) Bosch Power Tools
3|
OBJ_BUCH-2648-003.book Page 3 Monday, August 29, 2016 11:54 AM

1 609 92A 3BY | (29.8.16) Bosch Power Tools
4|
LR6
Professional
LR6
Professional
1
2
3
5
6
7
8
10
16
7
11
20
19
21
4
12
13
14
18
LR 6
9
15
17
8
6
OBJ_BUCH-2648-003.book Page 4 Monday, August 29, 2016 11:54 AM

1 609 92A 3BY | (29.8.16) Bosch Power Tools
5|
LR6
Professional
B
A
OBJ_BUCH-2648-003.book Page 5 Monday, August 29, 2016 11:54 AM

6| Deutsch
1 609 92A 3BY | (29.8.16) Bosch Power Tools
Deutsch
Sicherheitshinweise
Sämtliche Anweisungen sind zu lesen und zu beachten. Wenn das
Messwerkzeug nicht entsprechend den vorliegenden Anweisungen
verwendet wird, können die integrierten Schutzvorkehrungen im
Messwerkzeug beeinträchtigt werden. BEWAHREN SIE DIESE ANWEI-
SUNGEN GUT AUF.
Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit
Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit
des Messwerkzeuges erhalten bleibt.
Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umge-
bung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im
Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe
entzünden.
Bringen Sie das Messwerkzeug nicht in die Nähe von Herzschritt-
machern. Durch die Magnete 10 wird ein Feld erzeugt, das die Funk-
tion von Herzschrittmachern beeinträchtigen kann.
Halten Sie das Messwerkzeug fern von magnetischen Datenträgern und
magnetisch empfindlichen Geräten. Durch die Wirkung der Magnete 10kann es
zu irreversiblen Datenverlusten kommen.
Produkt- und Leistungsbeschreibung
Bitte klappen Sie die Ausklappseite mit der Darstellung des Messwerkzeugs auf, und
lassen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitung lesen.
Bestimmungsgemäßer Gebrauch
Das Messwerkzeug ist bestimmt zum schnellen Finden von pulsierenden Laser-
strahlen.
OBJ_BUCH-2648-003.book Page 6 Monday, August 29, 2016 11:54 AM

Deutsch | 7
Bosch Power Tools 1609 92A 3BY | (29.8.16)
Technische Daten

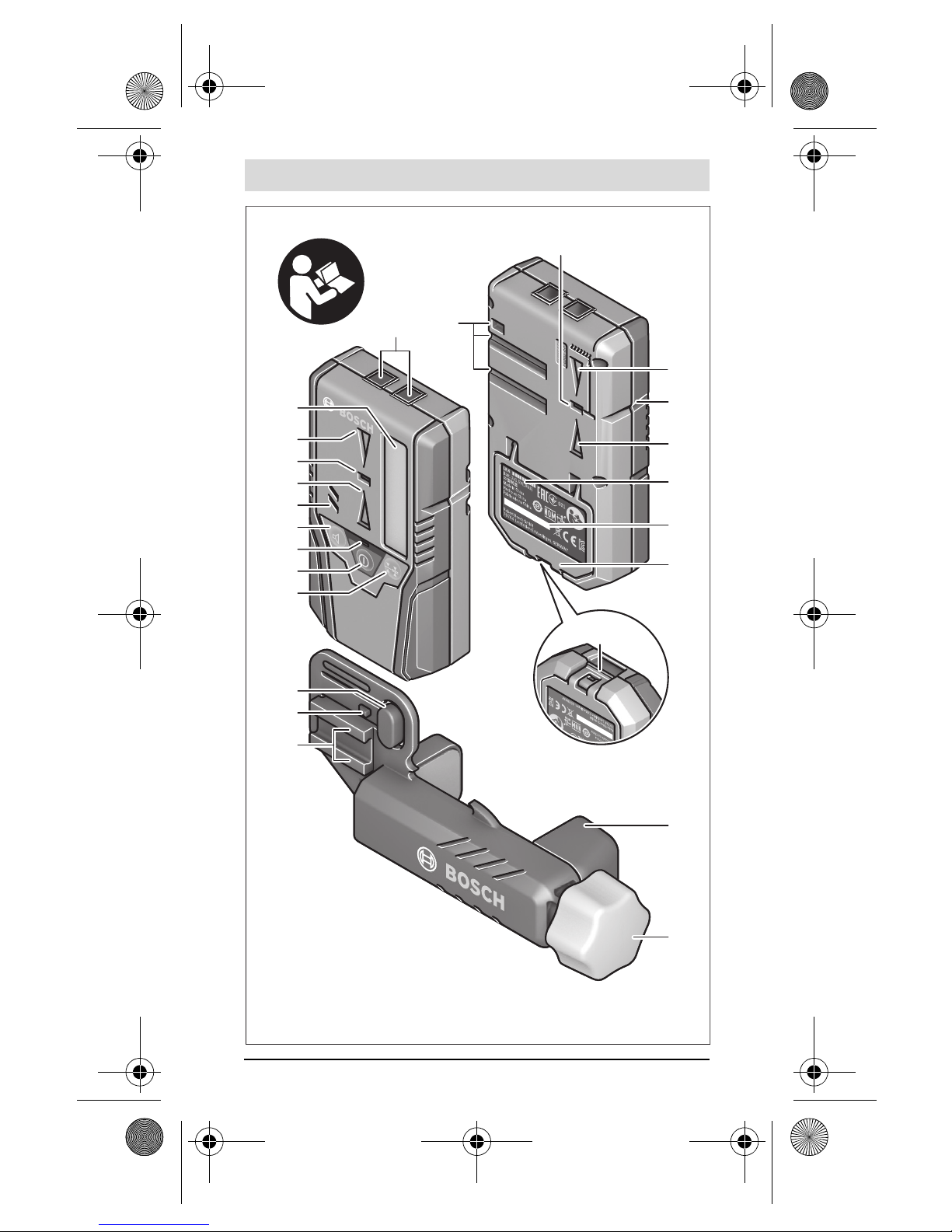

Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung
des Messwerkzeugs auf der Grafikseite.
1Taste Einstellung Messgenauigkeit
2Ein-Aus-Taste
3Betriebsanzeige/Batteriewarnung
4Taste Signalton
5Lautsprecher
6LED-Richtungsanzeige „nach oben bewegen“
7LED-Mittenanzeige
8LED-Richtungsanzeige „nach unten bewegen“
9Empfangsfeld für Laserstrahl
Laserempfänger LR 6
Sachnummer 3 601 K69 H..
Arbeitsbereich 1) 5–50m
Empfangswinkel 90°
Messgenauigkeit2)
– Einstellung „fein“
–Einstellung„grob“ ±1mm ±3mm
Betriebstemperatur –10 °C...+50 °C
Lagertemperatur –20 °C...+70 °C
Batterien 2x1,5VLR3(AAA)
Betriebsdauer ca. 30 h
Gewicht entsprechend EPTA-Procedure 01:2014 0,12 kg
Schutzart IP 54 (staub- und
spritzwassergeschützt)
Maße (Länge x Breite x Höhe) 69 x 28 x 123 mm
1) Der Arbeitsbereich kann durch ungünstige Umgebungsbedingungen (z.B. direkte Sonnen-
einstrahlung) verringert werden.
2) abhängig vom Abstand zwischen Laserempfänger und Linienlaser
Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 14 auf dem
Typenschild.
OBJ_BUCH-2648-003.book Page 7 Monday, August 29, 2016 11:54 AM

8| Deutsch
1 609 92A 3BY | (29.8.16) Bosch Power Tools
10 Magnete
11 Führungsnut für Halterung
12 Mittenmarkierung
13 Typenschild
14 Seriennummer
15 Batteriefachdeckel
16 Arretierung des Batteriefachdeckels
17 Halterung* (1 608 M00 C1L)
18 Drehknopf der Halterung
19 Führungsschiene
20 Arretierung der Halterung
21 Druckknopf zum Lösen der Arretierung
Geräuschinformation
Der A-bewertete Schalldruckpegel des Signaltons beträgt in einem Meter
Abstand 80 dB(A).
Halten Sie das Messwerkzeug nicht dicht ans Ohr!
Montage
Batterie einsetzen/wechseln
Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batte-
rien empfohlen.
Ziehen Sie die Arretierung 16 des Batteriefachdeckels nach außen und klappen Sie
den Batteriefachdeckel 15 auf.
Achten Sie beim Einsetzen der Batterien auf die richtige Polung entsprechend der
Abbildung auf dem Batteriefachdeckel.
WerdendieBatterienschwach,dannbeginntdieLED-Anzeige3zublinken.DieArbeit
mit dem Messwerkzeug ist noch für etwa 2 Stunden möglich.
Nehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es längere Zeit
nicht benutzen. Die Batterien können bei längerer Lagerung korrodieren und sich
selbst entladen.
OBJ_BUCH-2648-003.book Page 8 Monday, August 29, 2016 11:54 AM

Deutsch | 9
Bosch Power Tools 1609 92A 3BY | (29.8.16)
Betrieb
Inbetriebnahme
Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung.
Setzen Sie das Messwerkzeug keinenextremen Temperaturen oderTempera-
turschwankungenaus.Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen
Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperie-
ren, bevor Sie es in Betrieb nehmen. Bei extremen Temperaturen oder Temperatur-
schwankungen kann die Präzision des Messwerkzeugs beeinträchtigt werden.
Messwerkzeug aufstellen (siehe Bild A)
Stellen Sie das Messwerkzeug mindestens 5 m vom Linienlaser entfernt auf. Schalten
Sie die Pulsfunktion am Linienlaserein. Wählen Sie am Linienlaser eine Betriebsart, bei
der entweder nur eine waagerechte oder nur eine senkrechte Laserebene erzeugt wird.
Hinweis: Wählen Sie keine Betriebsart mit waagerechter und senkrechter Laser-
ebene gleichzeitig (Kreuzlinienbetrieb), da sonst Fehlanzeigen zur Höhe des Laser-
strahls auftreten können.
Platzieren Sie das Messwerkzeug so, dass der Laserstrahl das Empfangsfeld 9errei-
chen kann. Richten Sie es so aus, dass der Laserstrahl das Empfangsfeld quer durch-
läuft (wie im Bild dargestellt).
Ein-/Ausschalten
Beim Einschalten des Messwerkzeugs ertönt ein lauter Signalton. Halten Sie
deshalb das Messwerkzeug beim Einschalten vom Ohr bzw. von anderen Per-
sonen fern. Der laute Ton kann das Gehör schädigen.
ZumEinschalten des Messwerkzeugsdrücken Sie die Ein-Aus-Taste 2. Ein Signalton
ertönt und alle LEDs leuchten kurz auf.
Zum Ausschalten des Messwerkzeugs drücken Sie erneut die Ein-Aus-Taste 2. Ein
Signalton ertönt dreimal und alle LEDs leuchten vor dem Ausschalten kurz auf. Die
Betriebsanzeige 3erlischt.
Wird ca. 20 min keine Taste am Messwerkzeug gedrückt und erreicht das Empfangs-
feld 920 min lang kein Laserstrahl, dann schaltet das Messwerkzeug zur Schonung
der Batterien automatisch ab.
Einstellung der Mittenanzeige wählen
Mit der Taste 1können Sie festlegen, mit welcher Genauigkeit die Position des Laser-
strahls auf dem Empfangsfeld als „mittig“ angezeigt wird:
– Einstellung „grob“ (die LED-Richtungsanzeigen 8und 6blinken).
– Einstellung „fein“ (die LED-Mittenanzeige 7blinkt),
Nach dem Einschalten des Messwerkzeugs ist immer die Genauigkeit „fein“eingestellt.
OBJ_BUCH-2648-003.book Page 9 Monday, August 29, 2016 11:54 AM

10 | Deutsch
1 609 92A 3BY | (29.8.16) Bosch Power Tools
Richtungsanzeigen
Die Position des Laserstrahls im Empfangsfeld 9wird angezeigt:
– durch die LED-Richtungsanzeigen „nach unten bewegen“ 8, „nach oben bewegen“
6bzw. der Mittenanzeigen 7an der Vorder- und Rückseite des Messwerkzeugs,
– optional durch den Signalton (siehe „Signalton zur Anzeige des Laserstrahls“,
Seite 10).
Messwerkzeug zu tief: Durchläuft der Laserstrahl die obere Hälfte des Empfangs-
feldes 9, dann leuchten die LED-Richtungsanzeigen 6.
Bei eingeschaltetem Signalton ertönt ein Signal in einer hohen Frequenz.
Bewegen Sie das Messwerkzeug in Pfeilrichtung nach oben.
Messwerkzeug zu hoch: Durchläuft der Laserstrahl die untere Hälfte des Empfangs-
feldes 9, dann leuchten die LED-Richtungsanzeigen 8.
Bei eingeschaltetem Signalton ertönt ein Signal in einer niedrigen Frequenz.
Bewegen Sie das Messwerkzeug in Pfeilrichtung nach unten.
Messwerkzeug mittig: Durchläuft der Laserstrahl das Empfangsfeld 9auf Höhe der
Mittenmarkierung12, dann leuchten die LED-Mittenanzeigen 7. Bei eingeschaltetem
Signalton ertönt ein Dauerton.
Signalton zur Anzeige des Laserstrahls
Die Position des Laserstrahls auf dem Empfangsfeld 9kann durch einen Signalton
angezeigt werden.
Nach dem Einschalten des Messwerkzeugs ist der Signalton immer auf niedrige Laut-
stärke eingestellt.
Sie können die Lautstärke erhöhen oder den Signalton ausschalten.
Drücken Sie zum Wechseln bzw. Ausschalten des Signaltons die Taste Signalton 4.
Bei niedriger Lautstärke ertönt ein kurzer Signalton und die LED-Mittenanzeige 7
leuchtet auf, bei hoher Lautstärke ertönt ein kurzer Signalton und die LED-Richtungs-
anzeigen 6, 7und 8leuchten auf, bei ausgeschaltetem Signalton sind die LED-Anzei-
gen erloschen.
Unabhängig von der Einstellung des Signaltons ertönt bei jedem Drücken einer Taste
am Messwerkzeug zur Bestätigung ein kurzer Ton in niedriger Lautstärke.
Arbeitshinweise
Markieren
An der Mittenmarkierung 12 rechts und links am Messwerkzeug können Sie die Höhe
des Laserstrahls markieren, wenn er durch die Mitte des Empfangsfeldes 9läuft.
Achten Sie darauf, das Messwerkzeug beim Markieren genau senkrecht (bei waage-
rechtem Laserstrahl) bzw. waagerecht (bei senkrechtem Laserstrahl) auszurichten,
da sonst die Markierungen gegenüber dem Laserstrahl versetzt sind.
OBJ_BUCH-2648-003.book Page 10 Monday, August 29, 2016 11:54 AM

Deutsch | 11
Bosch Power Tools 1609 92A 3BY | (29.8.16)
Befestigen mit Magnet (siehe Bild B)
Ist eine sichere Befestigung nicht unbedingt erforderlich, können Sie das Messwerk-
zeug mithilfe der Magnete 10 an Stahlteile heften.
Wartung und Service
Wartung und Reinigung
Halten Sie das Messwerkzeug stets sauber.
Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten.
WischenSieVerschmutzungenmiteinem feuchten, weichen Tuch ab. Verwenden Sie
keine Reinigungs- oder Lösemittel.
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts
sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen fin-
den Sie auch unter:
www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Pro-
dukten und deren Zubehör.
www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-
stellige Sachnummer laut Typenschild des Produkts an.
Deutschland
Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.com können Sie online Ersatzteile bestellen oder Reparaturen
anmelden.
Kundendienst: Tel.: [phone]
Fax: [phone]
E-Mail: Servicezentrum.Elektrower[email protected]osch.com
Anwendungsberatung: Tel.: [phone]
Fax: [phone]
E-Mail: kundenber[email protected]om
OBJ_BUCH-2648-003.book Page 11 Monday, August 29, 2016 11:54 AM

12 | Deutsch
1 609 92A 3BY | (29.8.16) Bosch Power Tools
Österreich
Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
Schweiz
Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.
Tel.: [phone]
Fax: [phone]
E-Mail: Aftersales.Servic[email protected]m
Luxemburg
Tel.: [phone]
Fax: [phone]
E-Mail: outillage.gereedscha[email protected]om
Entsorgung
Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten
Wiederverwertung zugeführt werden.
Werfen Sie Messwerkzeuge und Akkus/Batterien nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht
mehr gebrauchsfähige Messwerkzeuge und gemäß der europäi-
schen Richtlinie 2006/66/EG müssen defekte oder verbrauchte
Akkus/Batterien getrennt gesammelt und einer umweltgerechten
Wiederverwendung zugeführt werden.
Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei:
Deutschland
Recyclingzentrum Elektrowerkzeuge
Osteroder Landstraße 3
37589 Kalefeld
Schweiz
Batrec AG
3752 Wimmis BE
Änderungen vorbehalten.
OBJ_BUCH-2648-003.book Page 12 Monday, August 29, 2016 11:54 AM

English | 13
Bosch Power Tools 1609 92A 3BY | (29.8.16)
English
Safety Notes
Read and observe all instructions. The integrated protections in the
measuring tool may be compromised if the measuring tool is not used
in accordance with the instructions provided. SAVE THESE INSTRUC-
TIONS FOR FUTURE REFERENCE.
Have the measuring tool repaired only through qualified specialists using
original spare parts. This ensures that the safety of the measuring tool is main-
tained.
Do not operate the measuring tool in explosive environments, such as in the
presence of flammable liquids, gases or dusts. Sparks can be created in the
measuring tool which may ignite the dust or fumes.
Keep the measuring tool away from cardiac pacemakers. The mag-
nets 10 generate a field that can impair the function of cardiac pace-
makers.
Keep the measuring tool away from magnetic data medium and magnetically-
sensitive equipment. The effect of the magnets 10 can lead to irreversible data
loss.
Product Description and Specifications
Please unfold the fold-out page with the representation of the measuring tool and
leave it unfolded while reading the operating instructions.
Intended Use
The measuring tool is intended for swift finding of pulsating laser beams.
OBJ_BUCH-2648-003.book Page 13 Monday, August 29, 2016 11:54 AM

14 | English
1 609 92A 3BY | (29.8.16) Bosch Power Tools
Technical Data
Product Features
The numbering of the product features shown refers to the illustration of the measur-
ing tool on the graphic page.
1Button for selecting the measuring accuracy
2On/Off button
3Power indicator/Battery warning
4Audio signal button
5Speaker
6Direction LED “move upward”
Laser Receiver LR 6
Article number 3 601 K69 H..
Working range 1) 5–50m
Receiving angle 90°
Measuring accuracy2)
–“Fine”adjustment
– “Coarse” adjustment ±1mm ±3mm
Operating temperature –10 °C...+50 °C
Storage temperature –20 °C...+70 °C
Batteries 2x1.5VLR3(AAA)
Operating time, approx. 30 h
Weight according to EPTA-Procedure 01:2014 0.12 kg
Degree of protection IP 54 (dust and splash
water protected)
Dimensions (length x width x height) 69 x 28 x 123 mm
1) The working range can be decreased by unfavourable environmental conditions (e.g. direct sun
irradiation).
2) Depends on distance between laser receiver and line laser
The measuring tool can be clearly identified with the serial number 14 on the type plate.
OBJ_BUCH-2648-003.book Page 14 Monday, August 29, 2016 11:54 AM

English | 15
Bosch Power Tools 1609 92A 3BY | (29.8.16)
7Centre-indication LED
8Direction LED “move downward”
9Reception area for the laser beam
10 Magnets
11 Guide groove for holder
12 Centre mark
13 Type plate
14 Serial number
15 Battery lid
16 Latch of battery lid
17 Holder* (1 608 M00 C1L)
18 Rotary knob of the universal holder
19 Guide rail
20 Holder latch
21 Pushbutton to release the lock
Noise Information
TheA-weightedsound pressureleveloftheaudiosignalatonemeterdistance
is 80 dB(A).
Do not hold the measuring tool close to your ear!
Assembly
Inserting/Replacing the Battery
Alkali-manganese batteries are recommended for the measuring tool.
Pull the latch 16 of battery lid outward and open the battery lid 15.
Make sure that youinsert the batteries at the correctpolarityaccording to the illustra-
tion on the battery lid.
When the batteries become weak, the LED indicator 3will begin to flash. It is still pos-
sible to work for about 2 hours with the measuring tool.
Remove the batteries from the measuringtool when not using itfor extended
periods. When storing for extended periods, the batteries can corrode and self-
discharge.
OBJ_BUCH-2648-003.book Page 15 Monday, August 29, 2016 11:54 AM

16 | English
1 609 92A 3BY | (29.8.16) Bosch Power Tools
Operation
Initial Operation
Protect the measuring tool against moisture and direct sun light.
Do not subject the measuring tool to extreme temperatures or variations in
temperature. As an example, do not leave it in vehicles for a long time. In case of
large variations in temperature, allow the measuring tool to adjust to the ambient
temperature before putting it into operation. In case of extreme temperatures or
variations in temperature, the accuracy of the measuring tool can be impaired.
Setting Up the Measuring Tool (see figure A)
Set up the measuring tool at least 5 m away from the line laser. Switch on the pulse
function of the line laser. Select an operating mode on the line laser where either only
one horizontal or vertical laser plane is generated.
Note: Do not select an operating mode with both horizontal and vertical laser plane
(cross-line operation), as otherwise faulty height indications of the laser beam may
occur.
Position the measuring tool in sucha manner that the laser beam can reach the recep-
tion area 9. Align the measuring tool in such a manner that the laser beam runs later-
ally through the reception area (as shown in the figure).
Switching On and Off
A loud audio signal sounds when switching on the measuring tool. Therefore,
keepthe measuring toolawayfrom your ear or other persons when switching
on. The loud audio signal can cause hearing defects.
To switch on the measuring tool, press the On/Off button 2. An audio signal will
sound and all LEDs will light up briefly.
To switch off the measuring tool, press the On/Off button 2again. An audio signal
sounds three times and all LEDslight up briefly before the tool switches off. The pow-
er indicator 3extinguishes.
When no pushbutton on the measuring tool is pressed for approx. 20 minutes and
when no laser beam is impinged upon the reception area 9for 20 minutes, the meas-
uring tool switches off automatically to save the batteries.
Selecting the Setting of the Centre Indicator
Withbutton1, you can specify the accuracy with which the position ofthe laser beam
is indicated as centred on the reception area:
– “Coarse” adjustment (the direction LEDs 8and 6flash).
– “Fine adjustment” (the centre-indication LED 7flashes),
After switching on the measuring tool, the “fine” accuracy is always set.
OBJ_BUCH-2648-003.book Page 16 Monday, August 29, 2016 11:54 AM

English | 17
Bosch Power Tools 1609 92A 3BY | (29.8.16)
Direction Indicators
The position of the laser beam in the reception area 9is indicated:
– by the direction LEDs “move downward” 8, “move upward” 6or the centre indica-
tors 7on the front and back of the measuring tool,
– optionally by the audio signal (see “Audio Signal for Indication of the Laser Beam”,
page 17).
Measuring tool too low: If the laser beam runs through the upper half of the recep-
tion area 9, then the direction LEDs 6light up.
If the audio signal is switched on, a signal sounds at a high frequency.
Move the measuring tool upward in the arrow direction.
Measuring tool too high: If the laser beam runs through the lower half of the recep-
tion area 9, then the direction LEDs 8light up.
If the audio signal is switched on, a signal sounds at a low frequency.
Move the measuring tool downward in the arrow direction.
Measuring tool centred: If the laser beam runs through the reception area 9at the
height of the centre mark 12, then the centre-indication LEDs 7light up. If the audio
signal is switched on, a continuous tone sounds.
Audio Signal for Indication of the Laser Beam
The position of the laser beam on the reception area 9can be indicated via an audio
signal.
After the measuring tool has been switched on, the audio signal is always set to the
low volume level.
The volume level can be increased or switched off.
To change or switch off the audio signal, press the audio signal button 4. When the
volume is low, a briefaudiosignal will sound and the centre-indication LED 7will light
up. When the volume is high, a brief audio signal will sound and the direction LEDs6,
7and 8will light up. When the audio signal is switched off, the LED indicators are
extinguished.
Independent of the audio signal setting, a short beep sounds atlowvolumelevel each
time a button is pressed on the measuring tool.
Working Advice
Marking
When the laser beam runs through the center of the reception area 9, its height can
be marked at the centre mark 12 right and left on the measuring tool.
When marking, take care to align the measuring tool exactly vertical (for horizontal
laser beam), or horizontal (for vertical laser beam), as otherwise the marks are offset
with respect to the laser beam.
OBJ_BUCH-2648-003.book Page 17 Monday, August 29, 2016 11:54 AM

18 | English
1 609 92A 3BY | (29.8.16) Bosch Power Tools
Attaching with the Magnet (see figure B)
Whenapositive-lockattachmentisnotabsolutelyrequired,themeasuringtoolcan be
attached to steel parts via the the magnets 10.
Maintenance and Service
Maintenance and Cleaning
Keep the measuring tool clean at all times.
Do not immerse the measuring tool in water or other fluids.
Wipe off debris using a moist and soft cloth. Do not use any cleaning agents or solvents.
After-sales Service and Application Service
Our after-sales service responds to your questions concerning maintenance and
repair of your product as well as spare parts. Exploded views and information on
spare parts can also be found under:
www.bosch-pt.com
Bosch’s application service team will gladly answer questions concerning our
products and their accessories.
In all correspondence and spare parts orders, please always include the 10-digit
article number given on the nameplate of the product.
Great Britain
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham
Uxbridge
UB 9 5HJ
At www.bosch-pt.co.uk you can order spare parts or arrange the collection of a
product in need of servicing or repair.
Tel. Service: [phone]
E-Mail: boschse[email protected]
OBJ_BUCH-2648-003.book Page 18 Monday, August 29, 2016 11:54 AM

English | 19
Bosch Power Tools 1609 92A 3BY | (29.8.16)
Ireland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: [phone]
Fax: [phone]
Australia, New Zealand and Pacific Islands
Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169
Customer Contact Center
Inside Australia:
Phone: [phone]
Fax: [phone]
Inside New Zealand:
Phone: [phone]
Fax: [phone]
Outside AU and NZ:
Phone: [phone]
www.bosch.com.au
Republic of South Africa
Customer service
Hotline: [phone]
Gauteng – BSC Service Centre
35 Roper Street, New Centre
Johannesburg
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
KZN – BSC Service Centre
Unit E, Almar Centre
143 Crompton Street
Pinetown
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
OBJ_BUCH-2648-003.book Page 19 Monday, August 29, 2016 11:54 AM

20 | English
1 609 92A 3BY | (29.8.16) Bosch Power Tools
Western Cape – BSC Service Centre
Democracy Way, Prosperity Park
Milnerton
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
Bosch Headquarters
Midrand, Gauteng
Tel.: [phone]
Fax: [phone]
E-Mail: rbsa-[email protected]
Disposal
Measuring tools, accessories and packaging should be sorted for environmental-
friendly recycling.
Do not dispose of measuring tools and batteries/rechargeable batteries into house-
hold waste!
Only for EC countries:
According to the European Guideline 2012/19/EU, measuring tools
that are no longer usable, and according to the European Guideline
2006/66/EC, defective or used battery packs/batteries, must be
collected separately and disposed of in an environmentally correct
manner.
Batteries no longer suitable for use can be directly returned at:
Great Britain
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham
Uxbridge
UB 9 5HJ
At www.bosch-pt.co.uk you can order spare parts or arrange the collection of a prod-
uct in need of servicing or repair.
Tel. Service: [phone]
E-Mail: boschse[email protected]
Subject to change without notice.
OBJ_BUCH-2648-003.book Page 20 Monday, August 29, 2016 11:54 AM
