Bosch BL 40 VHR PROFESSIONAL User manual

BL 40 VHR
PROFESSIONAL
Bedienungsanleitung
Operating instructions
Instructions d’utilisation
Instrucciones de servicio
Manual de instruções
Istruzioni d’uso
Gebruiksaanwijzing
Betjeningsvejledning
Bruksanvisning
Brukerveiledningen
Käyttöohje
Οδηγία χειρισµού
Kullan∂m k∂lavuzu
Instrukcja obs∏ugi
Návod k obsluze
Návod na pouÏívanie
Használati utasítás
Руководство по эксплуатации
Інструкція з експлуатаціі
Instrucøiuni de folosire
Ръководство за експлоатация
Uputstvo za opsluÏivanje
Navodilo za uporabo
Upute za uporabu
Kasutusjuhend
Lieto anas pamÇc±ba
Naudojimo instrukcija
bl40_bu1_1609929E39_t.fm Seite 1 Dienstag, 14. Februar 2006 3:52 15

17
13
19
18
21
22
23
24
25
BS 200:
0 601 096 960
BS 280:
0 601 096 964
BLM 260:
0 601 096 965
1 609 203 C11
2 607 001 301
2 607 990 031
1 609 203 C08
1 609 203 C09
1 609 203 C10
20
2 607 001 280
BLE 100:
0 601 096 963
BLE 100 S:
0 601 096 971
bl40_bu1_1609929E39_t.fm Seite 2 Dienstag, 14. Februar 2006 3:14 15

114
2
3
4
8
13
12
10
16
15
5
9
6
711
9
bl40_bu1_1609929E39_t.fm Seite 3 Dienstag, 14. Februar 2006 3:14 15

A
6
810
12
E14
13
D
B
7
10
C
bl40_bu1_1609929E39_t.fm Seite 4 Dienstag, 14. Februar 2006 3:14 15

GF
H
J
I
K
bl40_bu1_1609929E39_t.fm Seite 5 Dienstag, 14. Februar 2006 3:14 15

Deutsch–1
1 609 929 E39 • (06.02) T
1) bei 25 °C
2) entlang der Achse
Bitte die Sachnummer auf dem Typenschild Ihres Gerätes beachten, die
Handelsbezeichnungen einzelner Geräte können variieren.
Auf dem Typenschild an der Gehäuserückseite ist die Seriennummer 15
Ihres Gerätes zur eindeutigen Identifizierung angebracht.
Messwerte ermittelt entsprechend EN 60745.
Der A-bewertete Schalldruckpegel des Gerätes ist typischerweise klei-
ner als 70 dB(A).
Das Gerät ist bestimmt zum Ermitteln und Überprüfen von exakt waag-
rechten Höhenverläufen, senkrechten Linien, Fluchtlinien und Lotpunkten.
Gerätekennwerte
Baulaser BL 40 VHR
PROFESSIONAL
Sachnummer 0 601 096 703
Lasertyp 635 nm, <1 mW
Laserklasse 2
Arbeitsbereich
1)
ohne Empfänger
mit Empfänger
bis ca. 50 m
bis ca. 100 m
Nivelliergenauigkeit
1) 2)
<±0,3 mm/m
Rotationsgeschwindigkeit 3 Stufen (70–680 min
-1
)
Ø Laserstrahl am Gerät
1)
ca. 5 mm
Batterien 2 x 1,5 V LR20 (D)
Betriebsdauer ca. 40 h
Stativanschluss 1/4" horizontal und vertikal
Per Adapter 5/8" horizontal und vertikal
Maße 150 mm x 120 mm x 140 mm
Gewicht entsprechend
EPTA-Procedure 01/2003 1 kg
Schutzart IP 54
(staub- und spritzwassergeschützt)
Betriebstemperatur –5 ... +45 °C
Lagertemperatur –20 ... +70 °C
Geräuschinformation
Bestimmungsgemäßer Gebrauch
bl40_bu1_1609929E39_t.fm Seite 1 Dienstag, 14. Februar 2006 3:14 15

Deutsch–2
1 609 929 E39 • (06.02) T
Bitte klappen Sie die Ausklappseite mit der Darstellung des Gerätes auf,
und lassen Sie diese Seite aufgeklappt, während Sie die Bedienungsan-
leitung lesen.
Die Nummerierung der Geräteelemente bezieht sich auf die Darstellung
des Gerätes auf der Grafikseite.

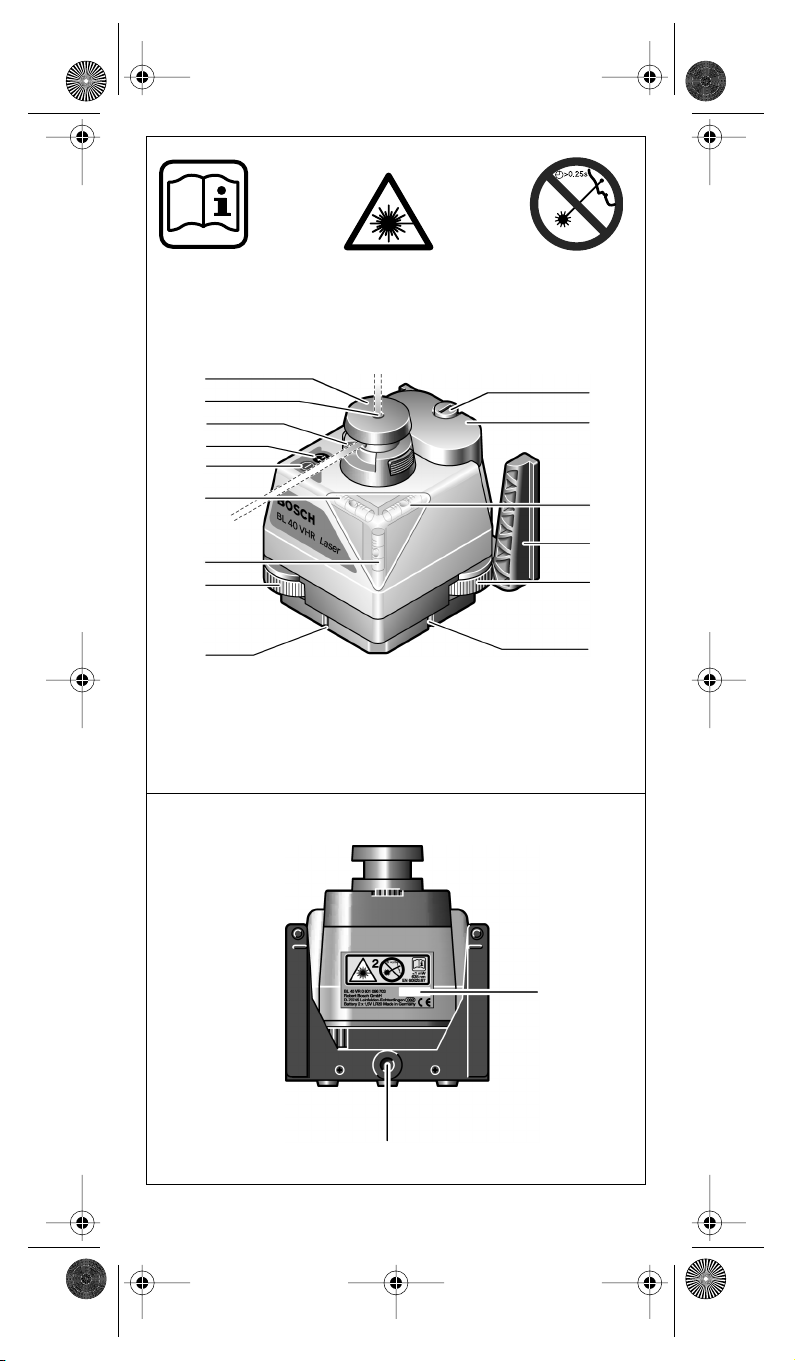

1 Prismenkappe
2 Lotstrahl
3 Ring für Linienfunktion
4 Betriebsartenwahlschalter
5 Ein-Aus-Schalter
6 Libelle (1)
7 Libelle (2)
8 Einstellrad (1)
9 Lotkerbe
10 Einstellrad (2)
11 Griff/Fuß für Vertikallage
12 Libelle (3)
13 Batteriefachdeckel
14 Schraube für Batteriefachdeckel
15 Seriennummer
16 Stativaufnahme 1/4" (2x)

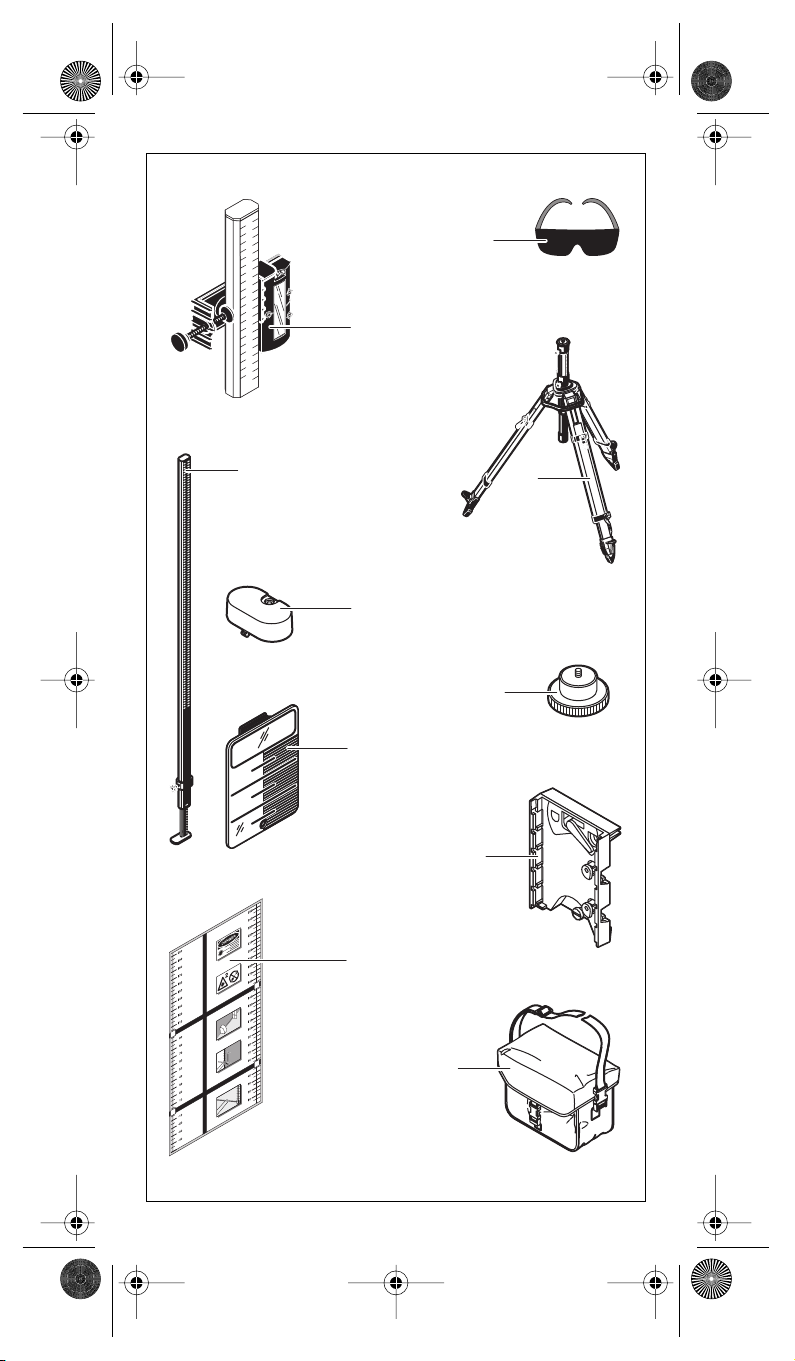

17 Hochleistungsempfänger mit Universalhalter*
18 Baulaser-Messlatte BLM 260*
19 Deckenmessplatte*
20 Messplatte mit Winkelfuß*
21 Lasersichtbrille*
22 Baustativ BS 200/BS 280*
23 Stativadapter 5/8"
24 Wandhalter
25 Schutztasche
* Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum
Lieferumfang.
Sämtliche Anweisungen sind zu lesen, um mit dem
Messwerkzeug gefahrlos und sicher zu arbeiten.
Machen Sie Warnschilder am Messwerkzeug nie-
mals unkenntlich. BEWAHREN SIE DIESE ANWEI-
SUNGEN GUT AUF.
Geräteelemente
Zu Ihrer Sicherheit
1 609 929 E39 • (06.02) T
bl40_bu1_1609929E39_t.fm Seite 2 Dienstag, 14. Februar 2006 3:14 15

Deutsch–3
1 609 929 E39 • (06.02) T

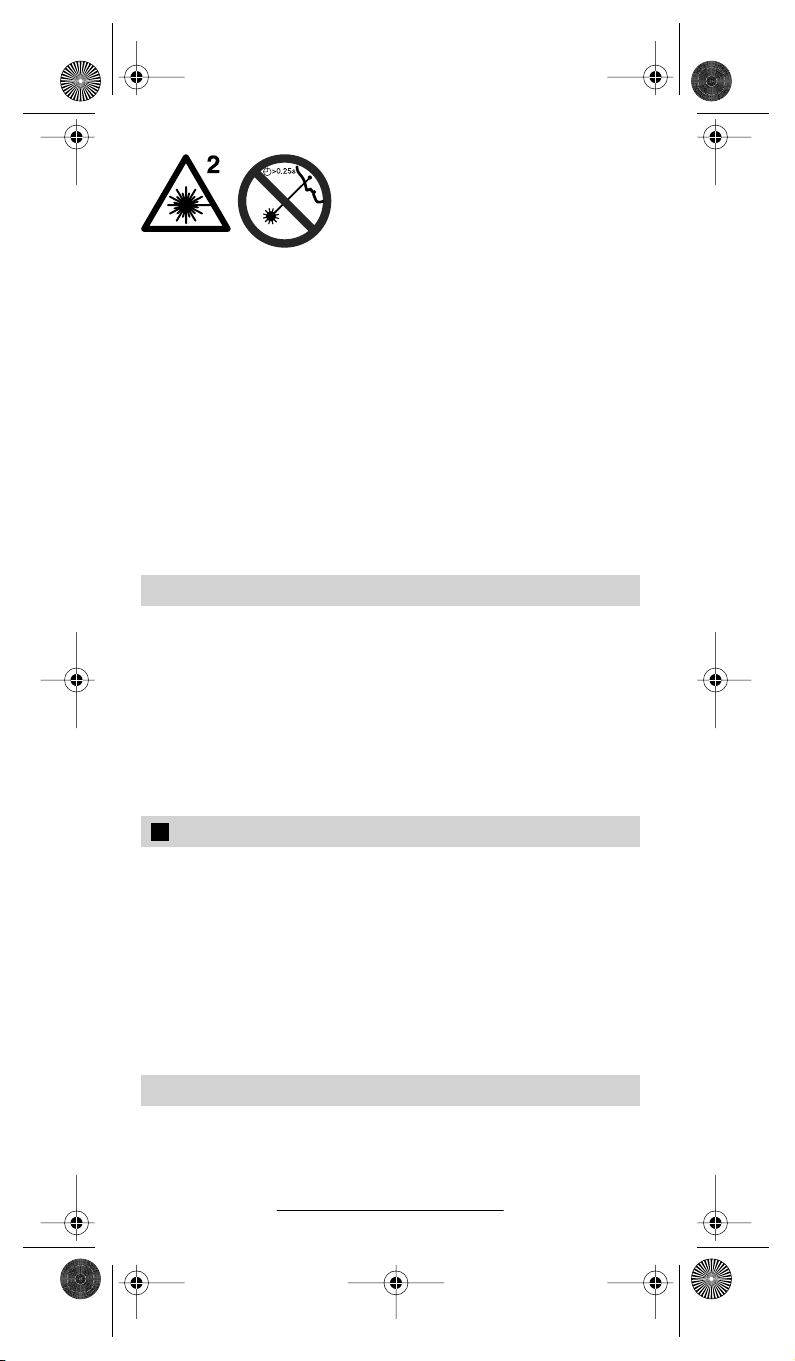

Richten Sie den Laserstrahl nicht auf
Personen oder Tiere und blicken Sie
nicht selbst in den Laserstrahl, auch
nicht aus größerer Entfernung. Dieses
Messwerkzeug erzeugt Laserstrahlung der
Laserklasse 2 gemäß EN 60825-1:1997.
Dadurch können Sie unbeabsichtigt andere
Personen blenden.
■ Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die
Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie
schützt jedoch nicht vor der Laserstrahlung.
■
Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder
im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen
UV-Schutz und vermindert die Farbwahrnehmung.
■
Lassen Sie das Messwerkzeug nur von qualifiziertem Fachper-
sonal und nur mit Original-Ersatzteilen reparieren. Damit wird si-
chergestellt, dass die Sicherheit des Messwerkzeugs erhalten bleibt.
■
Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeauf-
sichtigt benutzen. Sie könnten unbeabsichtigt andere Personen
blenden.
■
Vermeiden Sie heftige Stöße oder Stürze. Nach starken äußeren Ein-
wirkungen auf das Gerät: Vor dem Weiterarbeiten immer eine Genau-
igkeitsüberprüfung durchführen (siehe Abschnitt Nivelliergenauigkeit ).
■
Gerät nicht ins Wasser tauchen.
■
Gerät nicht extremen Temperaturen und Temperaturschwankungen
aussetzen (z.B. nicht im Auto liegen lassen).
■
Wird das Gerät längere Zeit nicht benutzt, müssen die Batterien her-
ausgenommen werden (Gefahr von Selbstentladung und Korrosion).
Die Schraube für den Batteriefachdeckel 14 lösen. Den Batteriefachde-
ckel 13 abnehmen. Die Batterien so in das Gehäuse einlegen, dass der
Minuskontakt auf den Batteriespiralfedern liegt. Den Deckel auflegen und
die Schraube fest eindrehen.
Die mitgelieferten 1,5-V-Monozellen (LR 20) ermöglichen eine Betriebszeit
von ca. 40 Stunden im Rotationsbetrieb.
Extreme Temperaturen und die Verwendung von Batterien unterschiedli-
cher Ladungszustände vermindern die Betriebsdauer des Gerätes.
Batterien immer komplett ersetzen. Nur Batterien eines Herstellers mit
gleicher Kapazität verwenden.
■
Richten Sie den Laserstrahl nicht auf Personen oder Tiere und
blicken Sie nicht selbst in den Laserstrahl, auch nicht aus grö-
ßerer Entfernung. Beim Einschalten des Baulasers wird der Laser
aktiviert. Er strahlt nach oben und zur Seite.
Geräteschutz
Batterien einsetzen/wechseln
Inbetriebnahme
E
bl40_bu1_1609929E39_t.fm Seite 3 Dienstag, 14. Februar 2006 3:14 15

Deutsch–4
1 609 929 E39 • (06.02) T
Ein-Aus-Schalten: Ein-Aus-Schalter 5 drücken.
☞ Bei Überschreiten der höchstzulässigen Betriebstemperatur
von 45 °C schaltet sich der Laserstrahl zum Schutz der Laser-
diode automatisch ab. Nach dem Abkühlen ist das Gerät wie-
der betriebsbereit und kann erneut eingeschaltet werden.
Horizontales Ausrichten/Ausrichten des Lotstrahls
Den Baulaser einschalten und durch Rechtsdrehen des Einstellrades (1) 8
die Flüssigkeitslibelle (1) 6 einnivellieren, bis sie ausgerichtet ist. Die Libelle
(3) 12 wird durch Rechtsdrehen des Einstellrades (2) 10 einnivelliert. Sind
die Flüssigkeitslibellen 6 und 12 ausgerichtet, ist das Gerät betriebsbereit.
Vertikales Ausrichten
Den Baulaser einschalten und durch Hoch- und Herunterdrehen des dar-
gestellten Einstellrades (2) 10 die gezeigte Flüssigkeitslibelle (2) 7einnivel-
lieren, bis sie ausgerichtet ist.
Hinweis: Bei Arbeiten über einen längeren Zeitraum Stellung der Libellen-
blasen regelmäßig überprüfen.
Genauigkeitseinflüsse
☞Den größten Einfluss übt die Umgebungstemperatur aus. Be-
sonders vom Boden nach oben verlaufende Temperaturunter-
schiede können den Laserstrahl ablenken.
Die Abweichungen fallen ab ca. 20 m Entfernung ins Gewicht und können
in 100 m durchaus das Zwei- bis Vierfache der Abweichung bei 20 m be-
tragen.
Da die Temperaturschichtung in Bodennähe am größten ist, sollte ab
20 m Entfernung immer mit Stativ gearbeitet werden. Das Gerät außer-
dem immer in der Mitte der Arbeitsfläche aufstellen.
Genauigkeitsüberprüfung des Gerätes
Neben äußeren Einflüssen können auch gerätespezifische Einflüsse zu
Abweichungen führen. Deswegen von Zeit zu Zeit die Genauigkeit über-
prüfen.
Vorgehensweise
– Es wird eine freie Messstrecke von 20 m benötigt.
– Es muss eine Umschlagsmessung auf festem Grund über beide Ach-
sen X und Y durchgeführt werden (4 Messungen).
– Gerät in Horizontallage auf festen, ebenen Untergrund stellen und
einschalten.
– Nach dem Nivellieren den Laserpunkt (Punktmitte) an einer Stelle,
z.B. einer Wand, markieren.
– Dann das Gerät um ca. 90° drehen, ohne es dabei abzuheben
bzw. in der Höhe zu verändern.
– Jetzt die Prismenkappe 1zurückdrehen, die Libellen nachnivellieren
und erneut markieren. Diesen Vorgang in zwei weiteren 90°-Schritten
wiederholen. Die Höhen aus allen vier Messungen sind jetzt auf den
gleichen Wandpunkt übertragen.
Baulaser einnivellieren und ausrichten
Nivelliergenauigkeit
A
B
bl40_bu1_1609929E39_t.fm Seite 4 Dienstag, 14. Februar 2006 3:14 15

Deutsch–5
1 609 929 E39 • (06.02) T

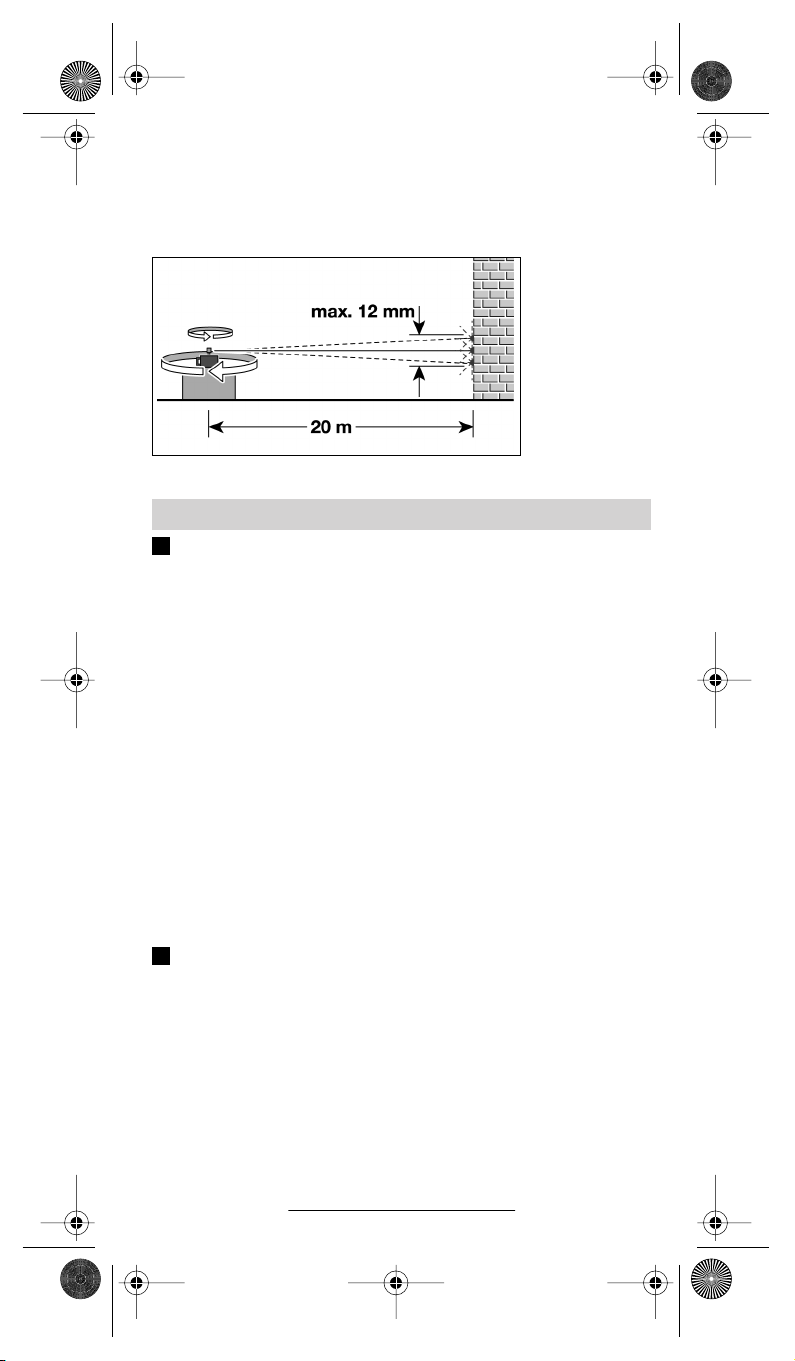

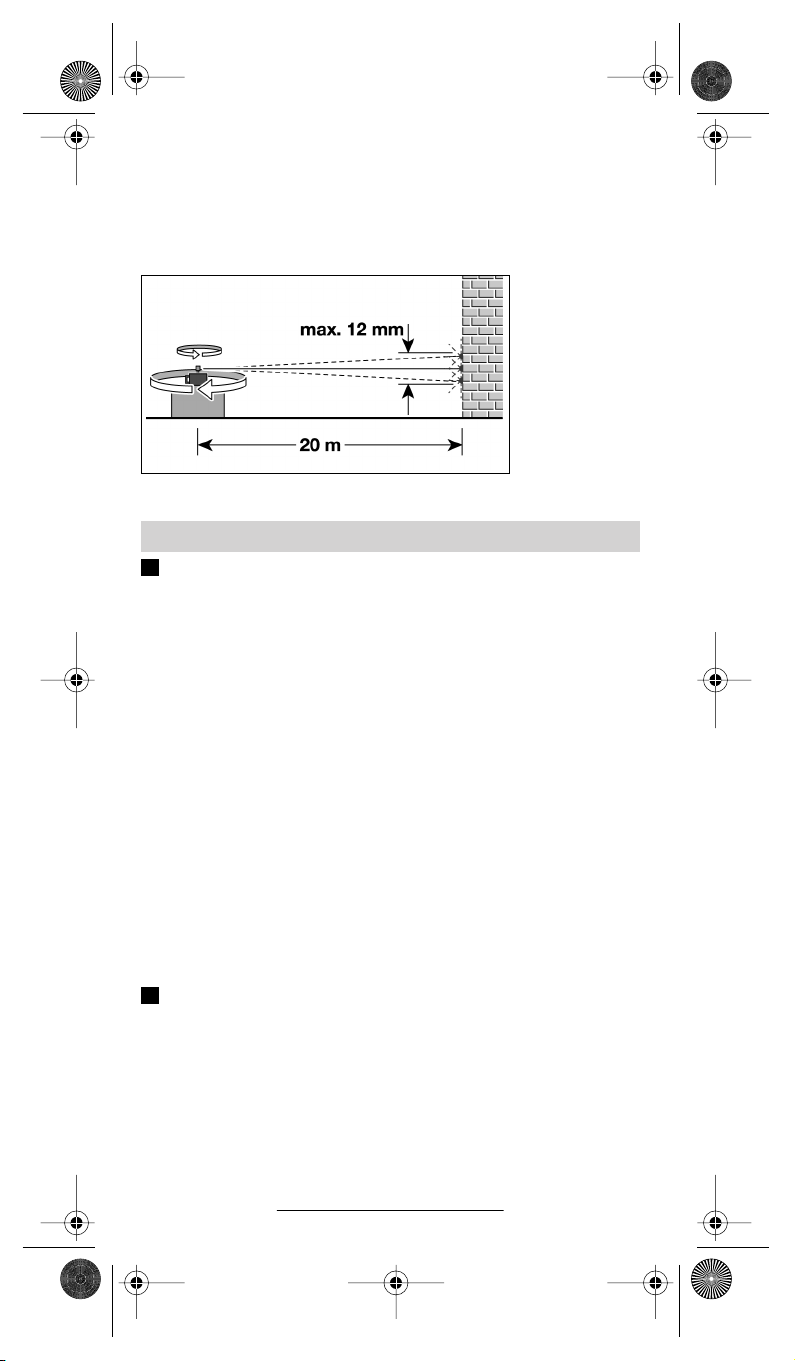

Die maximale Abweichung auf 20 m darf ±6 mm betragen. Die höchste
und tiefste Markierung können folglich 12 mm auseinander liegen. Diese
Abweichung resultiert aus Geräte- und Anwendungstoleranzen bei der
Genauigkeitsüberprüfung.
Sollte das Gerät außerhalb dieser Toleranzen liegen, ist es dem Bosch-
Kundendienst zuzuführen.
Rotationsbetrieb
Zur Wahl des Rotationsbetriebes den Ring für Linienfunktion 3nach unten
schieben und den Betriebsartenwahlschalter 4drücken. Der Laser startet
mit der größten Rotationsgeschwindigkeit. Um die Sichtbarkeit des Laser-
strahls zu verbessern, ist die Rotationsgeschwindigkeit veränderbar. Er-
neutes Drücken des Betriebsartenwahlschalters 4verlangsamt die Ge-
schwindigkeit in 3 Stufen bis zum Stillstand.
Beim Arbeiten mit dem Empfänger 17 empfiehlt sich die höchste Rotati-
onsgeschwindigkeit.
Beim Arbeiten ohne Empfänger 17 empfiehlt sich die niedrigste Rotations-
geschwindigkeit bzw. Linienbetrieb.
Punktbetrieb
Nach dem Einschalten stellt das Gerät einen am Strahlenaustritt im rech-
ten Winkel geteilten Laserstrahl zur Verfügung.
In Horizontallage ergeben sich somit ein permanenter Lotstrahl und ein
um 90° abgelenkter, variabler Horizontalstrahl.
In Vertikallage stehen ein permanenter Fluchtstrahl und ein variabler Ver-
tikalstrahl zur Verfügung.
Durch einfaches Drehen der Prismenkappe 1bewegt sich der variable
Strahl manuell an die gewünschte Position.
Der Punktbetrieb eignet sich besonders für Arbeiten im Innenbereich.
Standardlinie
Zur Wahl des Linienbetriebes den Ring für Linienfunktion 3nach oben
schieben und den Betriebsartenwahlschalter 4drücken. Der Laser startet
mit der größten Linienlänge, die in Abhängigkeit von Sichtbarkeit und Ar-
beitsbereich einstellbar ist. Erneutes Drücken des Betriebsartenwahl-
schalters 4verkleinert die Länge L der Linie in 3 Stufen bis zum Stillstand.
Durch einfaches Drehen der Prismenkappe 1lässt sich die Linie manuell
verschieben.
☞Gewünschte Linienlänge vor der Messung einstellen.
Bedienung
C
D
bl40_bu1_1609929E39_t.fm Seite 5 Dienstag, 14. Februar 2006 3:14 15

Deutsch–6
1 609 929 E39 • (06.02) T
Richten Sie den Laserstrahl nicht auf Personen oder Tiere
und blicken Sie nicht selbst in den Laserstrahl, auch nicht
aus größerer Entfernung.
Arbeiten mit Stativ (Zubehör)
Der Baulaser besitzt 1/4"-Stativaufnahmen 16 für Horizontal- und Vertikal-
anwendungen. Zur Montage des Baulasers auf ein Stativ 22 mit einem
5/8"-Gewinde ist der mitgelieferte Adapter 23 zu verwenden.
Bei einem Stativ 22 mit Millimeterskala am Auszug kann der Höhenversatz
direkt eingestellt werden.
Betrieb mit Wandhalter
Für Arbeiten, die über der Auszugshöhe von Stativen
liegen, kann das Gerät mittels Wandhalter 24 betrieben
werden. Zur Montage den Wandhalter 24 an der Wand
befestigen.
Der Baulaser wird von oben in den Wandhalter einge-
schoben und mit dem Arretierhebel gesichert.
Messlatte (Zubehör)
Für Arbeiten im freien Gelände, zum Prüfen von Ebenheiten bzw. dem An-
tragen von Gefällen, empfiehlt sich die Verwendung der Messlatte 18 zu-
sammen mit dem Empfänger 17.
Auf der Messlatte 18 (Zubehör) ist oben eine relative Millimeterskala
(±50 cm) aufgetragen.
Deren Nullhöhe (90–210 cm) kann unten am Auszug vorgewählt werden.
Damit lassen sich Abweichungen von der Sollhöhe direkt ablesen.
Laser-Sichtbrille
Die Laser-Sichtbrille filtert das Umgebungslicht aus. Dadurch erscheint
das rote Licht des Lasers für das Auge heller.
Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille.
Die Laser-Sichtbrille dient zum besseren Erkennen des Laser-
strahls, sie schützt jedoch nicht vor der Laserstrahlung.
Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille
oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen
vollständigen UV-Schutz und vermindert die Farbwahrnehmung.
Meterriss/Höhenpunkt übertragen
Den Baulaser auf eine feste Unterlage stellen oder das Stativ 22 verwen-
den. Den Laserstrahl auf die gewünschte Höhe ausrichten. Am Referenz-
punkt die Höhendifferenz zwischen Laserstrahl und Höhenlinie mit Hilfe
der Messlatte (Zubehör) ermitteln.
Die gewünschte Betriebsart einstellen und die Höhenlinie übertragen.
Arbeitshinweise

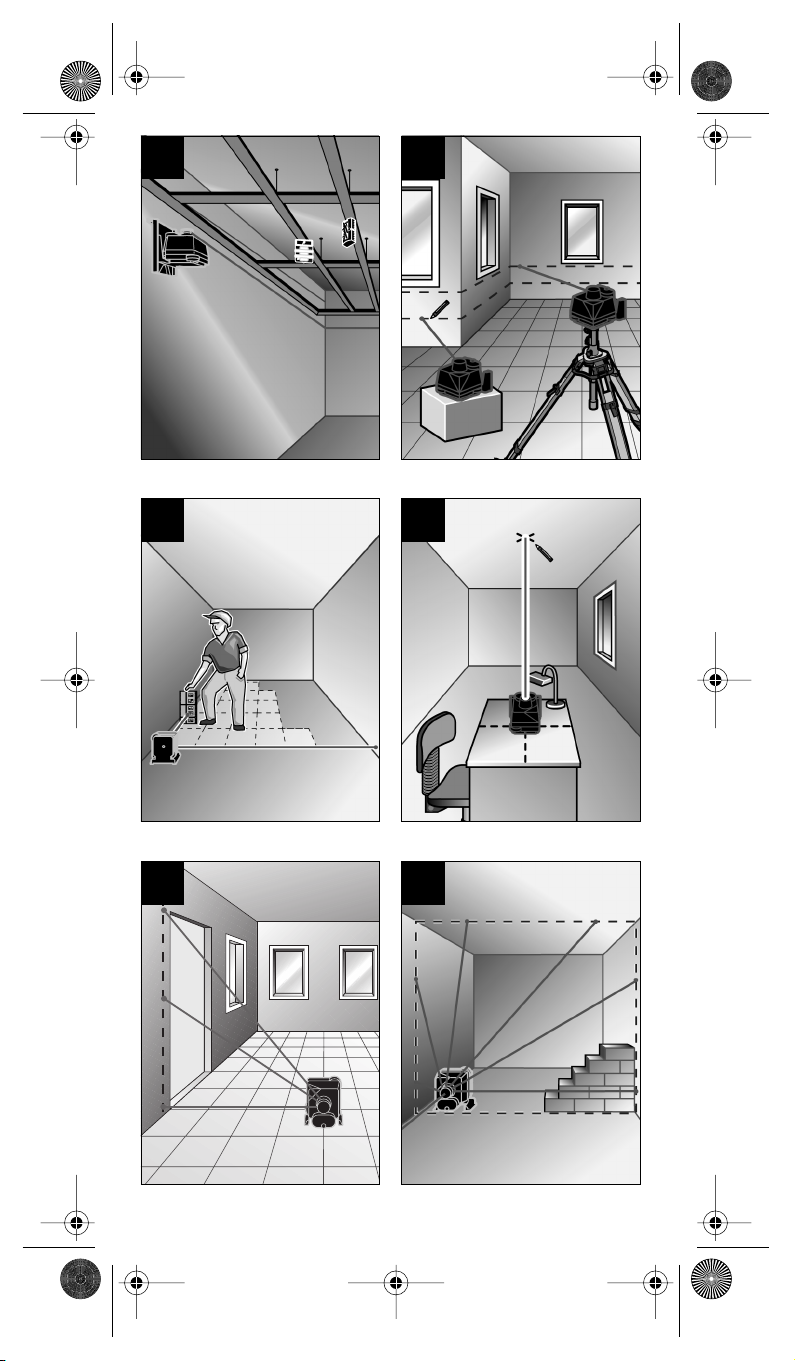

Arbeitsbeispiele
F
G
bl40_bu1_1609929E39_t.fm Seite 6 Dienstag, 14. Februar 2006 3:14 15

Deutsch–7
1 609 929 E39 • (06.02) T
Rechten Winkel antragen
Sollen rechte Winkel angezeichnet werden, ist der Laserstrahl parallel zur
Bezugslinie (Fliesenkante, Wand) auszurichten. Der rechte Winkel wird
durch den umgelenkten variablen Laserstrahl angezeigt.
Bodenpunkt an Decke übertragen (Lot)
Zum exakten Ausrichten des Lotstrahls (Laser) über dem Bodenpunkt be-
finden sich am unteren Gehäuserand Lotkerben. Dazu zwei rechtwinklige
Hilfslinien (Fadenkreuz) durch den Bodenpunkt anreißen und das Gerät
mittels Lotkerben ausrichten.
Senkrechten antragen
Den Baulaser in Vertikallage, z.B. vor einer Wand, aufstellen und
Laserpunkt/Laserlinie auf die Stelle ausrichten, an der die Senkrechte
angetragen/angezeichnet werden soll. Linien- oder Rotationsbetrieb
wählen und die Senkrechte antragen/anzeichnen.
Vertikale Ebene anzeigen (Zwischenwand, Fugenschnitt)
Den Baulaser in Vertikallage so aufstellen, dass der Laserpunkt genau auf
die Bezugslinie, z.B. die Zwischenwand, fällt. Dann Laserstrahl parallel zur
Bezugswand ausrichten. Punkt- oder Rotationsbetrieb wählen und
Strahlpunkte anzeichnen.
Neigungen antragen
Das Gerät kann in beliebigen Schräglagen aufgestellt werden. Dadurch
lassen sich alle gewünschten Neigungswinkel herstellen.
Laserausgang regelmäßig mit Hilfe von Wattestäbchen reinigen. Auf Fus-
seln achten.
■Gerät stets sauber halten.
Verschmutzungen mit feuchtem, weichem Tuch abwischen. Keine schar-
fen Reinigungs- oder Lösemittel verwenden.
Sollte das Gerät trotz sorgfältiger Herstell- und Prüfverfahren einmal aus-
fallen, ist die Reparatur von einer autorisierten Kundendienststelle für
Bosch-Elektrowerkzeuge ausführen zu lassen.
Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-
stellige Sachnummer laut Typenschild des Gerätes angeben.
Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerech-
ten Wiederverwertung zugeführt werden.
Nur für EU-Länder
Werfen Sie Messwerkzeuge nicht in den Hausmüll!
Gemäß der Europäischen Richtlinie 2002/96/EG über
Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in
nationales Recht müssen nicht mehr gebrauchsfähige
Messwerkzeuge getrennt gesammelt und einer umweltge-
rechten Wiederverwertung zugeführt werden.
Wartung und Reinigung
Entsorgung
H
I
J
K
bl40_bu1_1609929E39_t.fm Seite 7 Dienstag, 14. Februar 2006 3:14 15

Deutsch–8
1 609 929 E39 • (06.02) T
Akkus/Batterien
Werfen Sie Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins
Wasser. Akkus/Batterien sollen gesammelt, recycelt oder auf umwelt-
freundliche Weise entsorgt werden.
Nur für EU-Länder
Gemäß der Richtlinie 91/157/EWG müssen defekte oder verbrauchte Ak-
kus/Batterien recycelt werden.
Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben
werden bei:
Deutschland
Recyclingzentrum Elektrowerkzeuge
Osteroder Landstr. 3
37589 Kalefeld
Schweiz
Batrec AG
3752 Wimmis BE
Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie un-
ter: www.bosch-pt.com.
www.powertool-portal.de, das Internetportal für Handwerker und
Heimwerker
www.ewbc.de, der Informationspool für Handwerk und Ausbildung
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld
✆. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0 18 05/70 74 10
Fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0 18 05/70 74 11
Österreich
ABE Service GmbH
Jochen-Rindt-Straße 1
1232 Wien
✆Service:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +43 (0)1/61 03 80
Fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .+43 (0)1/61 03 84 91
✆Kundenberater:. . . . . . . . . . . . . . . . . . . . . . . +43 (0)1/7 97 22 30 66
E-Mail: [email protected]
Schweiz
✆. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .044/847 15 11
Fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .044/847 15 51
Luxemburg
✆. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +32 (0)70/22 55 65
Fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +32 (0)70/22 55 75
E-Mail: [email protected]
Service und Kundenberater
bl40_bu1_1609929E39_t.fm Seite 8 Dienstag, 14. Februar 2006 3:14 15

Deutsch–9
1 609 929 E39 • (06.02) T
Wir erklären in alleiniger Verantwortung, dass dieses Produkt den Bestim-
mungen der Richtlinie 98/37/EG entspricht.
Robert Bosch GmbH, Power Tools Division
Änderungen vorbehalten
Konformitätserklärung
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
bl40_bu1_1609929E39_t.fm Seite 9 Dienstag, 14. Februar 2006 3:14 15

English–1
1 609 929 E39 • (06.02) T
1) at 25 °C
2) along the axis
Please refer to the article number on the nameplate of your unit since the
trade designation of individual units can vary.
The serial number 15 of your unit for positive identification is located on
the nameplate on the rear of the housing.
Measured values determined according to EN 60745.
Typically, the A-weighted sound pressure level of the product is less than
70 dB(A).
The unit is intended for projecting and checking precise horizontal planes,
vertical lines, alignment lines and plumb points.
Product Specifications
Construction Laser BL 40 VHR
PROFESSIONAL
Article number 0 601 096 703
Laser type 635 nm, <1 mW
Laser class 2
Working range1)
Without receiver
With receiver
To approx. 50 m
To approx. 100 m
Levelling accuracy1) 2) <±0.3 mm/m
Rotational speed 3 Steps (70–680 RPM)
Laser beam diameter
at the unit1) Approx. 5 mm
Batteries 2 x 1.5 V LR20 (D)
Operating time approx. 40 h
Tripod connection 1/4" horizontal and vertical
5/8" horizontal and vertical with adapter
Dimensions 150 mm x 120 mm x 140 mm
Weight in accordance with
EPTA-Procedure 01/2003 1 kg
Protection type IP 54
(dust and splash water protected)
Operating temperature –5 ... +45 °C
Storage temperature –20 ... +70 °C
Noise Information
Intended Use
bl40_bu1_1609929E39_t.fm Seite 1 Dienstag, 14. Februar 2006 3:14 15

English–2
1 609 929 E39 • (06.02) T
Please open the foldout page with the illustration of the unit and leave it
open while you read these operating instructions.
The numbering of the product elements refers to the illustration of the unit
on the graphic page.
1Prism cap
2Plumb beam
3Ring for line function
4Mode selector switch
5On-off switch
6Bubble level (1)
7Bubble level (2)
8Adjustment knob (1)
9Plumb notch
10 Adjustment knob (2)
11 Handle/rail for vertical positioning
12 Bubble level (3)
13 Battery compartment cover
14 Screw for battery compartment cover
15 Serial number
16 Tripod receptacle 1/4" (2x)
17 High performance receiver with universal holder*
18 BLM 260 construction laser measuring rod*
19 Ceiling measuring plate*
20 Measuring plate with base bracket*
21 Laser viewing glasses*
22 BS 200/BS 280 tripod*
23 5/8" Tripod adapter
24 Wall mount
25 Protective bag
* Not all the accessories illustrated or described are included in standard
delivery.
All instructions must be read completely and strictly
followed to ensure safe and secure working with the
measuring instrument. Do not make the warning
signs on the measuring instrument unreadable.
SAVE THESE INSTRUCTIONS IN A SECURE PLACE.
Do not point the laser beam at persons
or animals and do not look into the la-
ser bean, even from longer distances.
This measuring instrument produces laser
radiation of the laser class 2 according to
EN 60825-1:1997. You can therefore unin-
tentionally blind other persons with it.
Product Elements
For Your Safety
bl40_bu1_1609929E39_t.fm Seite 2 Dienstag, 14. Februar 2006 3:14 15

English–3
1 609 929 E39 • (06.02) T
■Do not use the laser viewing glasses as protective glasses. The
laser viewing glasses serve for better recognition of the laser beam,
however, they do not protect against the laser radiation.
■Do not use the laser viewing glasses as sun glasses or in street
traffic. The laser viewing glasses do not provide complete UV protec-
tion and reduce colour perception.
■Have the measuring instrument repaired only by qualified spe-
cialist personnel and only with original replacement parts. In this
manner, it is ensured that the safety of the instrument is maintained.
■Do not allow children to use the laser measuring instrument
without supervision. They could unintentionally blind other persons.
■Avoid heavy shocks or falls. After heavy exterior influences on the unit,
always perform a precision check before continuing work (see Section
Levelling Accuracy).
■Do not immerse the unit in water.
■Do not expose the unit to extreme temperatures and temperature var-
iations (e.g., do not leave in vehicles).
■If the unit is not used for a long period, the batteries must be removed
(danger of self-discharge and corrosion).
Loosen the screw of the battery compartment cover 14. Remove the bat-
tery compartment cover 13. Insert the batteries into the housing such that
the negative terminals rest against the battery springs. Mount the cover
and tighten the screw.
The 1.5 V mono-cells (LR 20) provided make possible an operating time
of approx. 40 hours in rotation mode.
Extreme temperatures and the use of batteries of different charged con-
ditions decrease the operational duration of the unit.
Always replace the complete set of battery. Use only batteries of a single
manufacturer with the same capacity.
■Do not point the laser beam at persons or animals and do not
look into the laser bean, even from longer distances. When the
construction laser is switched on, the laser is activated. The laser emits
beams upwards and to the side.
Switching On/Off: Press the on-off switch 5.
☞When the maximum allowed operating temperature of 45 °C is
exceeded, the laser beam automatically switches off in order
to protect the laser diode. After cooling, the unit is again ready
for operation and can be switched on again.
Protection of the Unit
Inserting/Replacing the Batteries
Putting into Operation
E
bl40_bu1_1609929E39_t.fm Seite 3 Dienstag, 14. Februar 2006 3:14 15

English–4
1 609 929 E39 • (06.02) T
Horizontal Alignment/Aligning the Plumb Beam
Switch on the construction laser and align with the bubble level (1) 6by
turning the adjustment knob (1) 8to the right until level. The bubble level
(3) 12 is aligned by turning the adjustment knob (2) 10 to the right. When
the bubble levels 6and 12 are aligned, the unit is level and ready for op-
eration.
Vertical Alignment
Switch on the construction laser and, as shown in the illustration, align the
bubble level (2) 7by rotating the adjustment knob (2) 10 up or down until
level.
Note: When working over an extended period of time, check the position
of the level bubbles regularly.
Influences on the Accuracy
☞The largest influence is exerted by the ambient temperature.
Especially temperature differences occurring from the ground
upwards can deflect the laser beam.
The deviations are significant at a distance of approx. 20 m and can dou-
ble or quadruple at a distance of 100 m.
Since the temperature gradient near the floor is the greatest, a tripod
should always be used when working at distances over 20 m. In addi-
tion, the unit should always be set up in the middle of the working area.
Accuracy Check of the Unit
In addition to external influences, deviations can also be caused by influ-
ences within the unit itself. For this reason, the accuracy should be
checked from time to time.
Procedure
– A free measuring path of 20 m is required.
– A transit measurement on firm ground must be performed over both
X and Y axes (four measurements).
– Place the unit in the horizontal position on a solid, level base and
switch on.
– After levelling, mark the laser point (centre of the point) at a convenient
position, for example, on a wall.
– Then rotate the unit by approx. 90° without lifting it, i.e., without
changing its height.
– Now turn back the prism cap 1, realign with the bubble levels and
mark again. Repeat this procedure in two additional 90° steps. The
heights of all four measurements are now marked at the same posi-
tion on the wall.
Levelling and Alignment of the
Construction Laser
Levelling Accuracy
A
B
bl40_bu1_1609929E39_t.fm Seite 4 Dienstag, 14. Februar 2006 3:14 15

English–5
1 609 929 E39 • (06.02) T
The maximum deviation at 20 m must not exceed ±6 mm. Consequently,
the highest and lowest markings can be 12 mm apart. This deviation results
from tolerances of the unit and application when checking the accuracy.
Should the unit be outside of these tolerances, please contact a Bosch
Service Centre.
Rotation operation
To select rotation operation, slide down the ring for the line function 3and
press the mode selector switch 4. The laser starts with the highest rota-
tional speed. The rotational speed is adjustable in order to enhance the
visibility of the laser beam. Repeated pressing of the mode selector switch
4reduces the speed in 3 steps to a standstill.
When working with the receiver 17, the highest rotational speed is recom-
mended.
When working without the receiver 17, the lowest rotational speed or line
operation is recommended.
Point operation
After switching on, the unit emits a laser beam which is split into two
beams at a right-angle at the laser exit.
In the horizontal position, this results in a continuous vertical plumb
beam and a variable horizontal beam which is deflected by 90°.
In the vertical position, a continuous plane beam and a variable vertical
beam are available.
By simply turning the prism cap 1, the variable beam is directed manually
to the desired position.
Point operation is particularly well suited for interior work.
Standard Line
To select line operation, slide up the ring for line function 3and press the
mode selector switch 4. The laser starts with the longest line length which
is adjustable depending on the visibility and working area. Repeated
pressing of the mode selector switch 4reduces the length L of the line in
3 steps to a standstill.
By simply turning the prism cap 1, the line can be moved manually.
☞Set the desired line length before measuring.
Operation
C
D
bl40_bu1_1609929E39_t.fm Seite 5 Dienstag, 14. Februar 2006 3:14 15

English–6
1 609 929 E39 • (06.02) T
Do not point the laser beam at persons or animals and do
not look into the laser bean, even from longer distances.
Working with a Tripod (Accessory)
The construction laser is equipped with 1/4" tripod receptacles 16 for hor-
izontal and vertical applications. To mount the construction laser on a tri-
pod 22 with 5/8" threads, use the adapter 23 provided.
For tripods 22 with a millimetre scale on the extension, the height offset
can be set directly.
Operation with Wall Mount
For work exceeding the extension height of tripods, the
unit can be operated with the wall mount 24. Attach the
wall mount 24 to the wall.
The construction laser is inserted into the wall mount
from above and secured with the locking lever.
Measuring Rod (accessory)
For outdoor work such as for checking surface evenness or marking in-
clines, it is recommended to use the measuring rod 18 together with the
receiver 17.
On the measuring rod 18 (accessory), a relative millimetre scale (±50 cm)
is applied at the top.
Its zero height (90–210 cm) can be selected on the extension. In this man-
ner, deviations from the reference height can be read off directly.
Laser Viewing Glasses
The laser viewing glasses filter out the ambient light. As a result, the red
light of the laser appears brighter to the eye.
Do not use the laser viewing glasses as protective glasses.
The laser viewing glasses serve for better recognition of the laser
beam, however, they do not protect against the laser radiation.
Do not use the laser viewing glasses as sun glasses or in
street traffic. The laser viewing glasses do not provide com-
plete UV protection and reduce colour perception.
Projecting Horizontal Heights/Points
Place the construction laser on a sturdy support or use the tripod 22. Align
the laser beam to the desired height. Determine the height difference be-
tween the laser beam and the height line at the reference point using the
measuring rod (accessory).
Set the desired operating mode and project the height line.
Working Instructions
Working Examples
F
G
bl40_bu1_1609929E39_t.fm Seite 6 Dienstag, 14. Februar 2006 3:14 15
