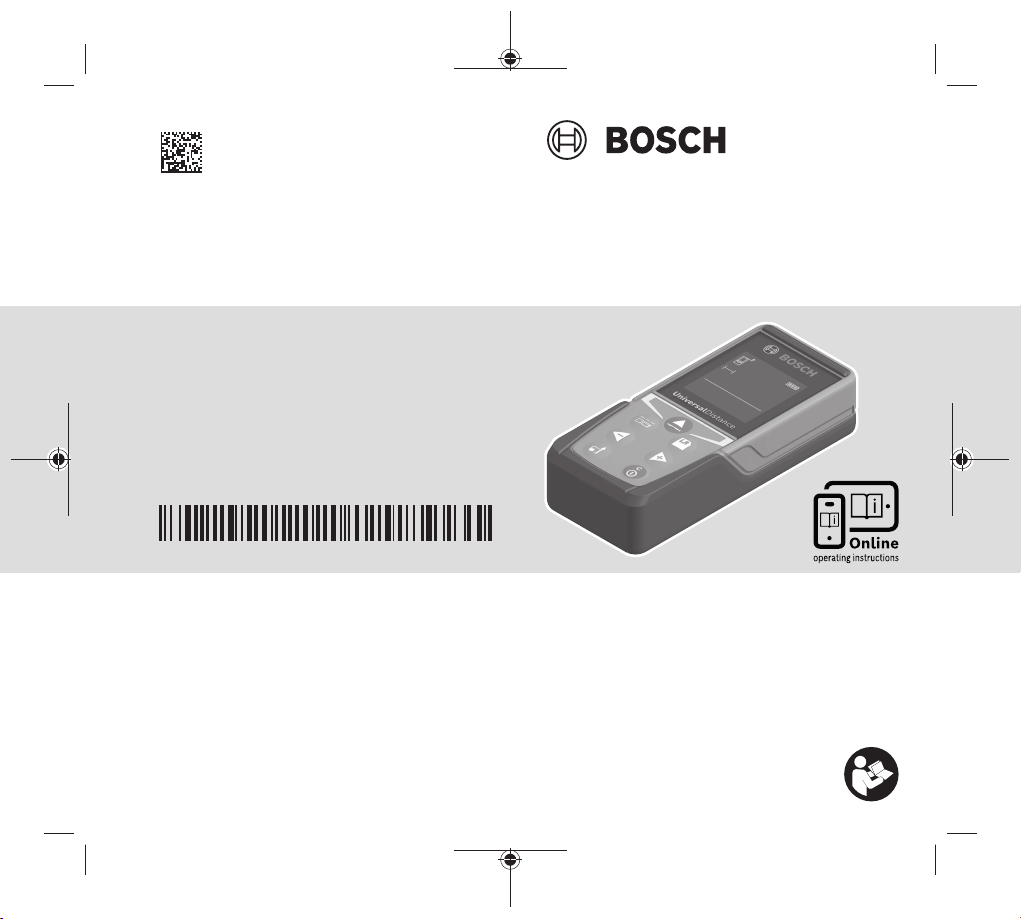

Bosch UniversalDistance 30 User manual

4.333 m
24.589 m
19.111 m
25
.
000 m
Robert Bosch Power Tools GmbH
70538 Stuttgart • GERMANY
www.bosch-pt.com
1 609 92A 8CZ (2023.03) O / 360
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimatı
pl Instrukcja oryginalna
cs Původní návod k používání
sk Pôvodný návod na použitie
hu Eredeti használati utasítás
ru Оригинальное руководство по
эксплуатации
uk Оригінальна інструкція з експлуатації
kk Пайдалану нұсқаулығының түпнұсқасы
ro Instrucțiuni originale
bg Оригинална инструкция
mk Оригинално упатство за работа
sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad
et Algupärane kasutusjuhend
lv Instrukcijas oriģinālvalodā
lt Originali instrukcija
ar   
fa   
1 609 92A 8CZ
UniversalDistance
30 | 50

2 |

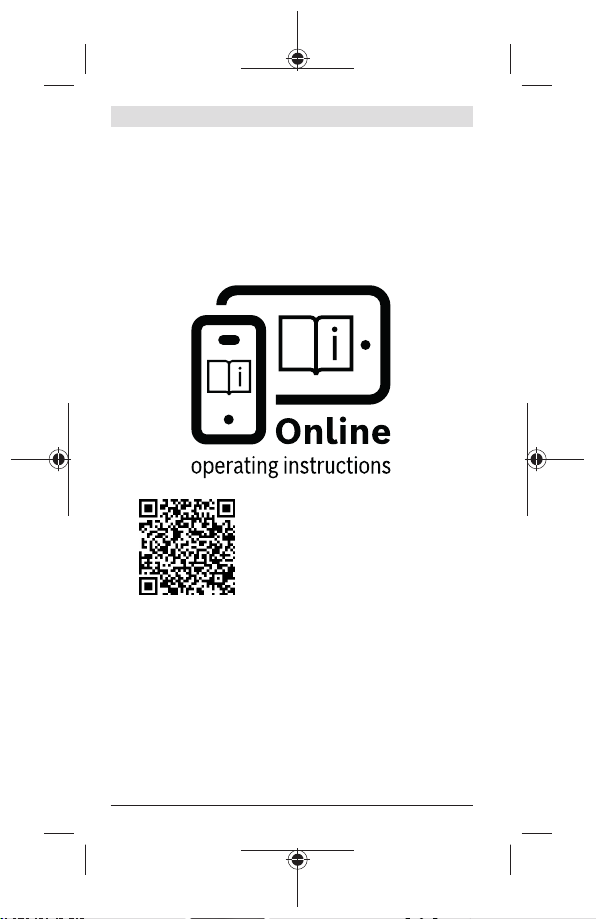

Scannen Sie für weitere Informationen
Scan for more information
Scannez pour plus d´informations
Escanee para más informaciónes
1 609 92A 8CZ | (31.03.2023) Bosch Power Tools

| 3
4.333 m
24.589 m
19.111 m
25
.
000 m
00.000 m
00.000 m
00.000 m
00 . 000 m –––– m
ERROR
(4)
(2)
(1)
(5)
(3)
(6)
(7)
(8)
(e)
(f)
(g)
(a) (b) (h)
(c)
(c)
(c)
(d)
(15)
Bosch Power Tools 1 609 92A 8CZ | (31.03.2023)

4 |
(9)
(10)
(11)
(14)
(13)
(12)
(14)
1 609 92A 8CZ | (31.03.2023) Bosch Power Tools

| 5
Bosch Power Tools 1 609 92A 8CZ | (31.03.2023)

6 |
Deutsch ............................................Seite 8
English ............................................. Page 20
Français............................................Page 31
Español .......................................... Página 43
Português ........................................ Página 55
Italiano ........................................... Pagina 66
Nederlands....................................... Pagina 77
Dansk .............................................. Side 88
Svensk ............................................ Sidan 99
Norsk............................................... Side 109
Suomi...............................................Sivu 119
Ελληνικά.......................................... Σελίδα 129
Türkçe............................................. Sayfa 141
Polski ............................................ Strona 154
Čeština..........................................Stránka 166
Slovenčina ...................................... Stránka 176
Magyar.............................................Oldal 186
Русский.......................................Страница 198
Українська.....................................Сторінка 212
Қазақ ............................................... Бет 224
Română .......................................... Pagina 237
Български ....................................Страница 249
Македонски...................................Страница 261
Srpski............................................ Strana 273
1 609 92A 8CZ | (31.03.2023) Bosch Power Tools

| 7
Slovenščina ........................................Stran 283
Hrvatski .........................................Stranica 293
Eesti............................................Lehekülg 303
Latviešu........................................ Lappuse 313
Lietuvių k........................................Puslapis 324
 ............................................  336
 ............................................ 347
Bosch Power Tools 1 609 92A 8CZ | (31.03.2023)

8 | Deutsch
Deutsch
Sicherheitshinweise
Sämtliche Anweisungen sind zu lesen
und zu beachten, um mit dem Mess-
werkzeug gefahrlos und sicher zu arbei-
ten. Wenn das Messwerkzeug nicht ent-
sprechend den vorliegenden Anweisun-
gen verwendet wird, können die integrierten Schutzvor-
kehrungen im Messwerkzeug beeinträchtigt werden. Ma-
chen Sie Warnschilder am Messwerkzeug niemals un-
kenntlich. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF
UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERK-
ZEUGS MIT.
uVorsicht – wenn andere als die hier angegebenen Bedie-
nungs- oder Justiereinrichtungen benutzt oder andere
Verfahrensweisen ausgeführt werden, kann dies zu ge-
fährlicher Strahlungsexposition führen.
uDas Messwerkzeug wird mit einem Laser-Warnschild
ausgeliefert (in der Darstellung des Messwerkzeugs auf
der Grafikseite gekennzeichnet).
uIst der Text des Laser-Warnschildes nicht in Ihrer Lan-
dessprache, dann überkleben Sie ihn vor der ersten In-
betriebnahme mit dem mitgelieferten Aufkleber in Ihrer
Landessprache.
Richten Sie den Laserstrahl nicht auf Perso-
nen oder Tiere und blicken Sie nicht selbst in
den direkten oder reflektierten Laserstrahl.
Dadurch können Sie Personen blenden, Unfälle
verursachen oder das Auge schädigen.
1 609 92A 8CZ | (31.03.2023) Bosch Power Tools

Deutsch | 9
uFalls Laserstrahlung ins Auge trifft, sind die Augen be-
wusst zu schließen und der Kopf sofort aus dem Strahl
zu bewegen.
uNehmen Sie keine Änderungen an der Lasereinrichtung
vor.
uLassen Sie das Messwerkzeug nur von qualifiziertem
Fachpersonal und nur mit Original-Ersatzteilen reparie-
ren. Damit wird sichergestellt, dass die Sicherheit des
Messwerkzeuges erhalten bleibt.
uLassen Sie Kinder das Laser-Messwerkzeug nicht unbe-
aufsichtigt benutzen. Sie könnten unbeabsichtigt andere
Personen oder sich selber blenden.
uArbeiten Sie mit dem Messwerkzeug nicht in explosi-
onsgefährdeter Umgebung, in der sich brennbare Flüs-
sigkeiten, Gase oder Stäube befinden. Im Messwerkzeug
können Funken erzeugt werden, die den Staub oder die
Dämpfe entzünden.
Produkt- und Leistungsbeschreibung
Bestimmungsgemäßer Gebrauch
Das Messwerkzeug ist bestimmt zum Messen von Entfernun-
gen, Längen, Höhen, Abständen und zum Berechnen von Flä-
chen und Volumina.
Das Messwerkzeug ist zur Verwendung im Innenbereich geeig-
net.
Dieses Produkt ist ein Verbraucher-Laser-Produkt gemäß
EN50689.

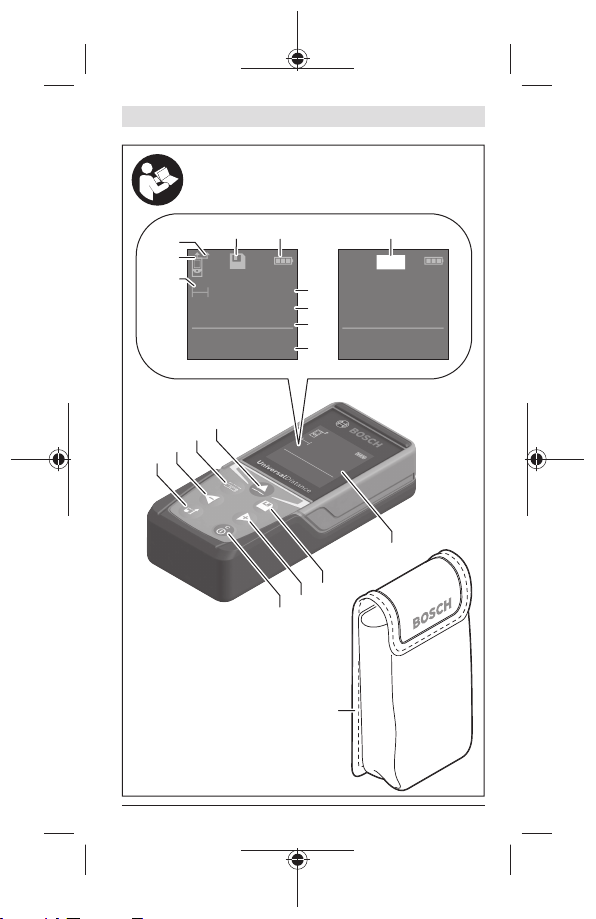

Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Messwerkzeugs in den Abbildun-
gen.
Bosch Power Tools 1 609 92A 8CZ | (31.03.2023)

10 | Deutsch
(1) Taste Wahl der Bezugsebene
(2) Minustaste/Navigationstaste
(3) Funktionstaste
(4) Messtaste
(5) Display
(6) Taste Messwertliste
(7) Plustaste/Navigationstaste
(8) Ein-Aus-Taste
(9) Batteriefachdeckel
(10) Arretierung des Batteriefachdeckels
(11) Seriennummer
(12) Empfangslinse
(13) Ausgang Laserstrahlung
(14) Laser-Warnschild
(15) Schutztasche
Anzeigenelemente
(a) Anzeige Messwertliste
(b) Batterieanzeige
(c) Messwertzeilen
(d) Ergebniszeile
(e) Bezugsebene der Messung
(f) Laser eingeschaltet
(g) Anzeige Messfunktion
1 609 92A 8CZ | (31.03.2023) Bosch Power Tools

Deutsch | 11
(h) Fehleranzeige "ERROR"
Technische Daten
Digitaler Laser-
Entfernungsmes-
ser
UniversalDistance
30 UniversalDistance 50
Sachnummer 3603F725.. 3603F728..
MessbereichA) 0,05−30 m 0,05−50 m
MessgenauigkeitB) ±2,0 mm ±2,0 mm
kleinste Anzeige-
einheit 1 mm 1 mm
Allgemein
Betriebstemperatur −10 °C…+40 °C −10 °C…+40 °C
Lagertemperatur −20 °C…+70 °C −20 °C…+70 °C
relative Luftfeuchte
max. 90 % 90 %
max. Einsatzhöhe
über Bezugshöhe 2000 m 2000 m
Verschmutzungs-
grad entsprechend
IEC61010‑1
2C) 2C)
Laserklasse 2 2
Lasertyp 635 nm, <1 mW 635 nm, <1 mW
Divergenz des La-
serstrahls <1,5 mrad (Voll- winkel) <1,5 mrad (Voll- winkel)
Abschaltautomatik
nach ca.
– Laser 20 s 20 s
Bosch Power Tools 1 609 92A 8CZ | (31.03.2023)

12 | Deutsch
Digitaler Laser-
Entfernungsmes-
ser
UniversalDistance
30 UniversalDistance 50
– Messwerkzeug
(ohne Messung) 5 min 5 min
Batterien 2× 1,5 V LR03
(AAA) 2× 1,5 V LR03 (AAA)
Batterielebensdauer ca.
– EinzelmessungD) 10000 10000
– DauermessungD) 2,5 h 2,5 h
A) Bei Messung ab Vorderkante. Bei ungünstigen Bedingungen wie
z.B. sehr starker Beleuchtung, stark von 20 °C abweichender Tem-
peratur oder schlecht reflektierender Oberfläche kann der Mess-
bereich eingeschränkt sein.
B) Dies gilt für ein hohes Reflexionsvermögen des Messobjekts (z.B.
eine weiß gestrichene Wand), eine schwache Hintergrundbeleuch-
tung und eine Betriebstemperatur von 20 °C. Darüber hinaus ist
eine Abweichung von ±0,05mm/m zu berücksichtigen. Unter un-
günstigen Bedingungen wie starker Beleuchtung, großen Höhen
oder einer schlecht reflektierenden Oberfläche und bei einer Be-
triebstemperatur von 20 °C kann die Abweichung ±4mm betra-
gen. Darüber hinaus ist eine Abweichung von ±0,15mm/m zu be-
rücksichtigen.
C) Es tritt nur eine nicht leitfähige Verschmutzung auf, wobei jedoch
gelegentlich eine vorübergehende durch Betauung verursachte
Leitfähigkeit erwartet wird.
D) bei 20°C Betriebstemperatur
Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Serien-
nummer (11) auf dem Typenschild.
Batterie einsetzen/wechseln
Ersetzen Sie immer alle Batterien gleichzeitig. Verwen-
den Sie nur Batterien eines Herstellers und mit gleicher
Kapazität.
1 609 92A 8CZ | (31.03.2023) Bosch Power Tools

Deutsch | 13
Achten Sie dabei auf die richtige Polung entsprechend
der Darstellung auf der Innenseite des Batteriefachs.
uNehmen Sie die Batterien aus dem Messwerkzeug,
wenn Sie es längere Zeit nicht benutzen. Die Batterien
können bei längerer Lagerung korrodieren und sich selbst
entladen.
Betrieb
Inbetriebnahme
uLassen Sie das eingeschaltete Messwerkzeug nicht un-
beaufsichtigt und schalten Sie das Messwerkzeug nach
Gebrauch ab. Andere Personen könnten vom Laserstrahl
geblendet werden.
uSchützen Sie das Messwerkzeug vor Nässe und direkter
Sonneneinstrahlung.
uSetzen Sie das Messwerkzeug keinen extremen Tempe-
raturen oder Temperaturschwankungen aus. Lassen Sie
es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das
Messwerkzeug bei größeren Temperaturschwankungen erst
austemperieren, bevor Sie es in Betrieb nehmen. Bei extre-
men Temperaturen oder Temperaturschwankungen kann
die Präzision des Messwerkzeugs beeinträchtigt werden.
uVermeiden Sie heftige Stöße oder Stürze des Messwerk-
zeugs. Nach starken äußeren Einwirkungen auf das Mess-
werkzeug sollten Sie vor dem Weiterarbeiten immer eine
Genauigkeitsüberprüfung (siehe „Genauigkeitsüberprü-
fung“, Seite16) durchführen.
Ein-/Ausschalten
Drücken Sie die Taste , um das Messwerkzeug einzu-
schalten.
Bosch Power Tools 1 609 92A 8CZ | (31.03.2023)

14 | Deutsch
Sie können das Messwerkzeug auch einschalten, indem Sie
die Taste drücken.
Beim Einschalten des Messwerkzeugs wird der Laserstrahl
noch nicht eingeschaltet.
Halten Sie die Taste gedrückt, um das Messwerkzeug
auszuschalten.
Wird ca. 5min lang keine Taste am Messwerkzeug gedrückt,
dann schaltet sich das Messwerkzeug zur Schonung der Batte-
rien automatisch ab.
Bei der Abschaltung bleiben alle gespeicherten Werte erhal-
ten.
Messvorgang
Nach dem Einschalten befindet sich das Messwerkzeug in der
Funktion Längenmessung.
Als Bezugsebene für die Messung ist nach dem Einschalten die
Hinterkante des Messwerkzeugs ausgewählt. Sie können die
Bezugsebene ändern (siehe „Bezugsebene wählen“, Sei-
te15).
Legen Sie das Messwerkzeug an den gewünschten Start-
punkt der Messung (z.B. Wand) an.
Drücken Sie kurz die Taste , um den Laser einzuschal-
ten.
Richten Sie den Laserpunkt auf das Ziel.
Drücken Sie die Taste erneut, um die Messung auszulö-
sen.
Nach dem Messvorgang wird der Laserstrahl ausgeschaltet.
Für eine weitere Messung wiederholen Sie diesen Vorgang.
Messwerte oder Endergebnisse können addiert oder subtra-
hiert werden.
1 609 92A 8CZ | (31.03.2023) Bosch Power Tools

Deutsch | 15
In der Funktion Dauermessung beginnt die Messung bereits
nach dem ersten Drücken der Taste .
Für zusätzliche Informationen besuchen Sie die On-
line-Betriebsanleitung:
www.bosch-pt.com/manuals
Das Messwerkzeug darf während einer Messung nicht
bewegt werden (mit Ausnahme der Funktion Dauermes-
sung). Legen Sie deshalb das Messwerkzeug möglichst an eine
feste Anschlag- oder Auflagefläche an.
Die Empfangslinse(12) und der Ausgang der
Laserstrahlung(13) dürfen bei einer Messung nicht ab-
gedeckt sein.
Bezugsebene wählen
Für die Messung können Sie unter verschiedenen Bezugsebe-
nen wählen:
die Hinterkante des Messwerkzeugs (z.B. beim An-
legen an Wände)
die Vorderkante des Messwerkzeugs (z.B. beim
Messen ab einer Tischkante)
Für zusätzliche Informationen besuchen Sie die On-
line-Betriebsanleitung:
www.bosch-pt.com/manuals

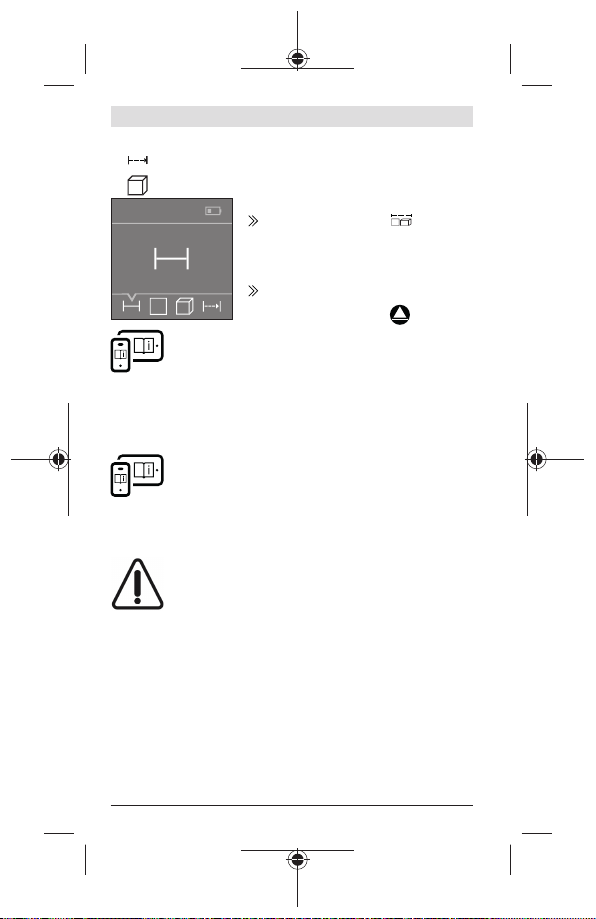

Messfunktionen
Messfunktionen auswählen/ändern
Das Messwerkzeug bietet folgende Messfunktionen:
– Längenmessung
– Flächenmessung
Bosch Power Tools 1 609 92A 8CZ | (31.03.2023)

16 | Deutsch
– Dauermessung
– Volumenmessung
Drücken Sie die Taste so oft, bis
im Display(5) die Anzeige für die
gewünschte Funktion erscheint.
Um die Auswahl zu bestätigen,
drücken Sie die Taste .
Für zusätzliche Informationen besuchen Sie die On-
line-Betriebsanleitung:
www.bosch-pt.com/manuals
Genauigkeitsüberprüfung
Prüfen Sie regelmäßig die Genauigkeit des Messwerkzeugs.
Für zusätzliche Informationen besuchen Sie die On-
line-Betriebsanleitung:
www.bosch-pt.com/manuals
Fehlermeldung
Das Messwerkzeug überwacht die korrekte Funkti-
on bei jeder Messung. Wird ein Defekt festgestellt,
zeigt das Display nur noch nebenstehendes Sym-
bol. In diesem Fall, oder wenn die oben genannten
Abhilfemaßnahmen einen Fehler nicht beseitigen können, füh-
ren Sie das Messwerkzeug über Ihren Händler dem Bosch-Kun-
dendienst zu.
1 609 92A 8CZ | (31.03.2023) Bosch Power Tools

Deutsch | 17
Wartung und Service
Wartung und Reinigung
Lagern und transportieren Sie das Messwerkzeug nur in der
mitgelieferten Schutztasche.
Halten Sie das Messwerkzeug stets sauber.
Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere
Flüssigkeiten.
Wischen Sie Verschmutzungen mit einem feuchten, weichen
Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel.
Pflegen Sie insbesondere die Empfangslinse (12) mit der glei-
chen Sorgfalt, mit der eine Brille oder die Linse eines Fotoap-
parats behandelt werden müssen.
Senden Sie im Reparaturfall das Messwerkzeug in der
Schutztasche(15) ein.
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und
Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-
zeichnungen und Informationen zu Ersatzteilen finden Sie auch
unter: www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei
Fragen zu unseren Produkten und deren Zubehör.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bit-
te unbedingt die 10-stellige Sachnummer laut Typenschild des
Produkts an.
Deutschland
Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Bosch Power Tools 1 609 92A 8CZ | (31.03.2023)

18 | Deutsch
Kundendienst: Tel.: (0711)40040480
E-Mail: [email protected]
Unter www.bosch-pt.de können Sie online Ersatzteile bestel-
len oder Reparaturen anmelden.
Anwendungsberatung:
Tel.: (0711)40040480
Fax: (0711)40040482
E-Mail: [email protected]
Weitere Serviceadressen finden Sie unter:
www.bosch-pt.com/serviceaddresses
Entsorgung
Messwerkzeuge, Akkus/Batterien, Zubehör und Verpackungen
sollen einer umweltgerechten Wiederverwertung zugeführt
werden.
Werfen Sie Messwerkzeuge und Akkus/Batterien
nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der europäischen Richtlinie 2012/19/EU über Elektro-
und Elektronik-Altgeräte und ihrer Umsetzung in nationales
Recht müssen nicht mehr gebrauchsfähige Messwerkzeuge
und gemäß der europäischen Richtlinie 2006/66/EG müssen
defekte oder verbrauchte Akkus/Batterien getrennt gesam-
melt und einer umweltgerechten Wiederverwendung zugeführt
werden.
Bei unsachgemäßer Entsorgung können Elektro- und Elektro-
nik-Altgeräte aufgrund des möglichen Vorhandenseins gefähr-
licher Stoffe schädliche Auswirkungen auf die Umwelt und die
menschliche Gesundheit haben.
1 609 92A 8CZ | (31.03.2023) Bosch Power Tools

Deutsch | 19
Nur für Deutschland:
Informationen zur Rücknahme von Elektro-Altgeräten für
private Haushalte
Wie im Folgenden näher beschrieben, sind bestimmte Vertrei-
ber zur unentgeltlichen Rücknahme von Altgeräten verpflich-
tet.
Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronik-
geräte von mindestens 400m² sowie Vertreiber von Lebens-
mitteln mit einer Gesamtverkaufsfläche von mindestens
800m², die mehrmals im Kalenderjahr oder dauerhaft Elektro-
und Elektronikgeräte anbieten und auf dem Markt bereitstel-
len, sind verpflichtet,
1. bei der Abgabe eines neuen Elektro- oder Elektronikgeräts
an einen Endnutzer ein Altgerät des Endnutzers der glei-
chen Geräteart, das im Wesentlichen die gleichen Funktio-
nen wie das neue Gerät erfüllt, am Ort der Abgabe oder in
unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen;
Ort der Abgabe ist auch der private Haushalt, sofern dort
durch Auslieferung die Abgabe erfolgt: In diesem Fall ist
die Abholung des Altgeräts für den Endnutzer unentgelt-
lich; und
2. auf Verlangen des Endnutzers Altgeräte, die in keiner äu-
ßeren Abmessung größer als 25cm sind, im Einzelhan-
delsgeschäft oder in unmittelbarer Nähe hierzu unentgelt-
lich zurückzunehmen; die Rücknahme darf nicht an den
Kauf eines Elektro- oder Elektronikgerätes geknüpft wer-
den und ist auf drei Altgeräte pro Geräteart beschränkt.
Der Vertreiber hat beim Abschluss des Kaufvertrags für das
neue Elektro- oder Elektronikgerät den Endnutzer über die
Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des
Altgeräts zu informieren und den Endnutzer nach seiner Ab-
sicht zu befragen, ob bei der Auslieferung des neuen Geräts
ein Altgerät zurückgegeben wird.
Bosch Power Tools 1 609 92A 8CZ | (31.03.2023)

20 | English
Dies gilt auch bei Vertrieb unter Verwendung von Fernkommu-
nikationsmitteln, wenn die Lager- und Versandflächen für Elek-
tro- und Elektronikgeräte mindestens 400m² betragen oder
die gesamten Lager- und Versandflächen mindestens 800m²
betragen, wobei die unentgeltliche Abholung auf Elektro- und
Elektronikgeräte der Kategorien 1 (Wärmeüberträger), 2 (Bild-
schirmgeräte) und 4 (Großgeräte mit mindestens einer äuße-
ren Abmessung über 50cm) beschränkt ist. Für alle übrigen
Elektro- und Elektronikgeräte muss der Vertreiber geeignete
Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweili-
gen Endnutzer gewährleisten; das gilt auch für Altgeräte, die in
keiner äußeren Abmessung größer als 25cm sind, die der End-
nutzer zurückgeben will, ohne ein neues Gerät zu kaufen.
English
Safety Instructions
All instructions must be read and ob-
served in order for the measuring tool
to function safely. The safeguards in-
tegrated into the measuring tool may be
compromised if the measuring tool is
not used in accordance with these instructions. Never
make warning signs on the measuring tool unrecognisable.
SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE
AND INCLUDE THEM WITH THE MEASURING TOOL WHEN
TRANSFERRING IT TO A THIRD PARTY.
1 609 92A 8CZ | (31.03.2023) Bosch Power Tools
