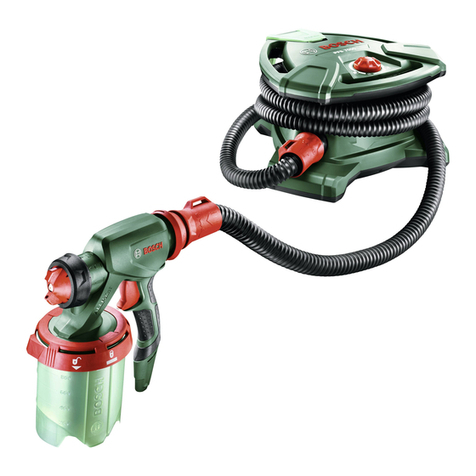

Bosch PFS 7000 User manual

Robert Bosch Power Tools GmbH70538 StuttgartGERMANYwww.bosch-pt.com1 609 92A 84E (2022.07) TAG / 331deOriginalbetriebsanleitungenOriginal instructionsfrNotice originaleesManual originalptManual originalitIstruzioni originalinlOorspronkelijke gebruiksaanwijzingdaOriginal brugsanvisningsvBruksanvisning i originalnoOriginal driftsinstruksfiAlkuperäiset ohjeetelΠρωτότυπο οδηγιών χρήσηςtrOrijinal işletme talimatıplInstrukcja oryginalnacsPůvodní návod k používánískPôvodný návod na použitiehuEredeti használati utasításruОригинальное руководство поэксплуатацииukОригінальна інструкція зексплуатаціїkkПайдалану нұсқаулығыныңтүпнұсқасыroInstrucțiuni originalebgОригинална инструкцияmkОригинално упатство за работаsrOriginalno uputstvo za radslIzvirna navodilahrOriginalne upute za radetAlgupärane kasutusjuhendlvInstrukcijas oriģinālvalodāltOriginali instrukcijaar  
1 609 92A 84E
PFS 7000

2 |Deutsch..................................................Seite8English...................................................Page19Français..................................................Page28Español................................................Página40Português..............................................Página51Italiano.................................................Pagina62Nederlands.............................................Pagina73Dansk....................................................Side83Svensk..................................................Sidan93Norsk.....................................................Side102Suomi.....................................................Sivu112Ελληνικά................................................Σελίδα121Türkçe...................................................Sayfa132Polski..................................................Strona143Čeština................................................Stránka155Slovenčina............................................Stránka165Magyar...................................................Oldal175Русский.............................................Страница186Українська...........................................Сторінка199Қазақ.....................................................Бет210Română................................................Pagina223Български..........................................Страница234Македонски.........................................Страница245Srpski..................................................Strana256Slovenščina..............................................Stran267Hrvatski...............................................Stranica277Eesti..................................................Lehekülg287Latviešu..............................................Lappuse297Lietuvių k..............................................Puslapis308يبرع ..................................................ةحفصلا 319..........................................................I1 609 92A 84E | (12.07.2022)Bosch Power Tools

| 3
(1)
(22)
(2) (3) (4)
(5)
(6)
(7)
(8)
(21) (20)
(21)
(23)
(24)
(25)
(26)
Bosch Power Tools1 609 92A 84E | (12.07.2022)

4 |
1
2
2
1
2
1
A1
A2
A3
B1
B2
C1
(24)
(20) (21) (26)
(9) (21)
(3)
(2)
(10)
(24)
(27)
(11)
(28)
(12)
(6)
(7)
1 609 92A 84E | (12.07.2022)Bosch Power Tools

| 5
max.
1
2
20–25 cm
C2
D
E
F
G
(14)
(13)
(7) (25)
Bosch Power Tools1 609 92A 84E | (12.07.2022)

6 |
–
+
H
I
J
L
K
(20)
(4)
(23)
1 609 92A 84E | (12.07.2022)Bosch Power Tools

| 7
M
N
(19)
(3)
(2)
(15)
(16)
(17)
(7)
(17)
(16)
(29)
(30)
(10) (11) (12)
//
(18)
Bosch Power Tools1 609 92A 84E | (12.07.2022)

8 | DeutschDeutschSicherheitshinweiseAllgemeine Sicherheitshinweise fürElektrowerkzeugeWARNUNGLesen Sie alle Sicherheitshinwei-se, Anweisungen, Bebilderungenund technischen Daten, mit denen dieses Elektrowerk-zeug versehen ist. Versäumnisse bei der Einhaltung der Si-cherheitshinweise und nachfolgenden Anweisungen könnenelektrischen Schlag, Brand und/oder schwere Verletzungenverursachen.Bewahren Sie alle Sicherheitshinweise und Anweisungenfür die Zukunft auf.Der in den Sicherheitshinweisen verwendete Begriff„Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektro-werkzeuge (mit Netzleitung) und auf akkubetriebene Elek-trowerkzeuge (ohne Netzleitung).ArbeitsplatzsicherheituHalten Sie Ihren Arbeitsbereich sauber und gut be-leuchtet. Unordnung oder unbeleuchtete Arbeitsberei-che können zu Unfällen führen.uArbeiten Sie mit dem Elektrowerkzeug nicht in explo-sionsgefährdeter Umgebung, in der sich brennbareFlüssigkeiten, Gase oder Stäube befinden. Elektro-werkzeuge erzeugen Funken, die den Staub oder dieDämpfe entzünden können.uHalten Sie Kinder und andere Personen während derBenutzung des Elektrowerkzeugs fern. Bei Ablenkungkönnen Sie die Kontrolle über das Elektrowerkzeug verlie-ren.Elektrische SicherheituDer Anschlussstecker des Elektrowerkzeuges muss indie Steckdose passen. Der Stecker darf in keiner Wei-se verändert werden. Verwenden Sie keine Adapter-stecker gemeinsam mit schutzgeerdeten Elektrowerk-zeugen. Unveränderte Stecker und passende Steckdo-sen verringern das Risiko eines elektrischen Schlages.uVermeiden Sie Körperkontakt mit geerdeten Oberflä-chen wie von Rohren, Heizungen, Herden und Kühl-schränken. Es besteht ein erhöhtes Risiko durch elektri-schen Schlag, wenn Ihr Körper geerdet ist.uHalten Sie Elektrowerkzeuge von Regen oder Nässefern. Das Eindringen von Wasser in ein Elektrowerkzeugerhöht das Risiko eines elektrischen Schlages.uZweckentfremden Sie die Anschlussleitung nicht, umdas Elektrowerkzeug zu tragen, aufzuhängen oder umden Stecker aus der Steckdose zu ziehen. Halten Siedie Anschlussleitung fern von Hitze, Öl, scharfen Kan-ten oder sich bewegenden Teilen. Beschädigte oderverwickelte Anschlussleitungen erhöhen das Risiko eineselektrischen Schlages.uWenn Sie mit einem Elektrowerkzeug im Freien arbei-ten, verwenden Sie nur Verlängerungskabel, die auchfür den Außenbereich geeignet sind. Die Anwendungeiner für den Außenbereich geeigneten Verlängerungslei-tung verringert das Risiko eines elektrischen Schlages.uWenn der Betrieb des Elektrowerkzeuges in feuchterUmgebung nicht vermeidbar ist, verwenden Sie einenFehlerstromschutzschalter. Der Einsatz eines Fehler-stromschutzschalters vermindert das Risiko eines elektri-schen Schlages.Sicherheit von PersonenuSeien Sie aufmerksam, achten Sie darauf, was Sie tun,und gehen Sie mit Vernunft an die Arbeit mit einemElektrowerkzeug. Benutzen Sie kein Elektrowerkzeug,wenn Sie müde sind oder unter dem Einfluss von Dro-gen, Alkohol oder Medikamenten stehen. Ein Momentder Unachtsamkeit beim Gebrauch des Elektrowerkzeu-ges kann zu ernsthaften Verletzungen führen.uTragen Sie persönliche Schutzausrüstung und immereine Schutzbrille. Das Tragen persönlicher Schutzaus-rüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe,Schutzhelm oder Gehörschutz, je nach Art und Einsatzdes Elektrowerkzeuges, verringert das Risiko von Verlet-zungen.uVermeiden Sie eine unbeabsichtigte Inbetriebnahme.Vergewissern Sie sich, dass das Elektrowerkzeug aus-geschaltet ist, bevor Sie es an die Stromversorgungund/oder den Akku anschließen, es aufnehmen odertragen. Wenn Sie beim Tragen des Elektrowerkzeugesden Finger am Schalter haben oder das Gerät eingeschal-tet an die Stromversorgung anschließen, kann dies zu Un-fällen führen.uEntfernen Sie Einstellwerkzeuge oder Schrauben-schlüssel, bevor Sie das Elektrowerkzeug einschalten.Ein Werkzeug oder Schlüssel, der sich in einem drehen-den Geräteteil befindet, kann zu Verletzungen führen.uVermeiden Sie eine abnormale Körperhaltung. SorgenSie fur einen sicheren Stand und halten Sie jederzeitdas Gleichgewicht. Dadurch können Sie das Elektro-werkzeug in unerwarteten Situationen besser kontrollie-ren.uTragen Sie geeignete Kleidung. Tragen Sie keine weiteKleidung oder Schmuck. Halten Sie Haare und Klei-dung fern von sich bewegenden Teilen. Lockere Klei-dung, Schmuck oder lange Haare können von sich bewe-genden Teilen erfasst werden.uWenn Staubabsaug- und -auffangeinrichtungen mon-tiert werden können, sind diese anzuschließen undrichtig zu verwenden. Verwendung einer Staubabsau-gung kann Gefährdungen durch Staub verringern.uWiegen Sie sich nicht in falscher Sicherheit und set-zen Sie sich nicht über die Sicherheitsregeln für Elek-trowerkzeuge hinweg, auch wenn Sie nach vielfachemGebrauch mit dem Elektrowerkzeug vertraut sind.Achtloses Handeln kann binnen Sekundenbruchteilen zuschweren Verletzungen führen.1 609 92A 84E | (12.07.2022)Bosch Power Tools

Deutsch | 9Verwendung und Behandlung des ElektrowerkzeugsuÜberlasten Sie das Elektrowerkzeug nicht. VerwendenSie für Ihre Arbeit das dafür bestimmte Elektrowerk-zeug. Mit dem passenden Elektrowerkzeug arbeiten Siebesser und sicherer im angegebenen Leistungsbereich.uBenutzen Sie kein Elektrowerkzeug, dessen Schalterdefekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-oder ausschalten lässt, ist gefährlich und muss repariertwerden.uZiehen Sie den Stecker aus der Steckdose und/oderentfernen Sie einen abnehmbaren Akku, bevor Sie Ge-räteeinstellungen vornehmen, Einsatzwerkzeugteilewechseln oder das Elektrowerkzeug weglegen. DieseVorsichtsmaßnahme verhindert den unbeabsichtigtenStart des Elektrowerkzeuges.uBewahren Sie unbenutzte Elektrowerkzeuge außer-halb der Reichweite von Kindern auf. Lassen Sie keinePersonen das Elektrowerkzeug benutzen, die mit die-sem nicht vertraut sind oder diese Anweisungen nichtgelesen haben. Elektrowerkzeuge sind gefährlich, wennsie von unerfahrenen Personen benutzt werden.uPflegen Sie Elektrowerkzeuge und Einsatzwerkzeugmit Sorgfalt. Kontrollieren Sie, ob bewegliche Teileeinwandfrei funktionieren und nicht klemmen, ob Tei-le gebrochen oder so beschädigt sind, dass die Funkti-on des Elektrowerkzeuges beeinträchtigt ist. LassenSie beschädigte Teile vor dem Einsatz des Gerätes re-parieren. Viele Unfälle haben ihre Ursache in schlecht ge-warteten Elektrowerkzeugen.uHalten Sie Schneidwerkzeuge scharf und sauber.Sorgfältig gepflegte Schneidwerkzeuge mit scharfenSchneidkanten verklemmen sich weniger und sind leich-ter zu führen.uVerwenden Sie Elektrowerkzeug, Zubehör, Einsatz-werkzeuge usw. entsprechend diesen Anweisungen.Berücksichtigen Sie dabei die Arbeitsbedingungenund die auszuführende Tätigkeit. Der Gebrauch vonElektrowerkzeugen fur andere als die vorgesehenen An-wendungen kann zu gefährlichen Situationen führen.uHalten Sie Griffe und Griffflächen trocken, sauber undfrei von Öl und Fett. Rutschige Griffe und Griffflächen er-lauben keine sichere Bedienung und Kontrolle des Elek-trowerkzeugs in unvorhergesehenen Situationen.ServiceuLassen Sie Ihr Elektrowerkzeug nur von qualifiziertemFachpersonal und nur mit Original-Ersatzteilen repa-rieren. Damit wird sichergestellt, dass die Sicherheit desElektrowerkzeuges erhalten bleibt.Sicherheitshinweise für FeinsprühsystemeuHalten Sie Ihren Arbeitsbereich sauber, gut beleuch-tet und frei von Farb- oder Lösemittelbehältern, Lap-pen und sonstigen brennbaren Materialien. Es bestehtdie Gefahr der Selbstentzündung. Halten Sie funktionsfä-hige Feuerlöscher oder Löschgeräte zu jeder Zeit bereit.uSorgen Sie für gute Belüftung im Sprühbereich und fürausreichend Frischluft im gesamten Raum. Verduns-tende brennbare Lösemittel schaffen eine explosive Um-gebung.uSprühen und reinigen Sie nicht mit Materialien, derenFlammpunkt unterhalb von 55°C liegt. Verwenden SieMaterialien auf der Basis von Wasser, schwerflüchti-gen Kohlenwasserstoffen oder ähnlichen Materialien.Leichtflüchtige verdunstende Lösemittel schaffen eineexplosive Umgebung.uSprühen Sie nicht im Bereich von Zündquellen wie sta-tischen Elektrizitätsfunken, offenen Flammen, Zünd-flammen, heißen Gegenständen, Motoren, Zigaretten,und Funken durch Ein- und Ausstecken von Stromka-beln oder der Bedienung von Schaltern. Derartige Fun-kenquellen können zu einer Entzündung der Umgebungführen.uVersprühen Sie keine Materialien bei denen nicht be-kannt ist, ob sie eine Gefahr darstellen. UnbekannteMaterialien können gefährdende Bedingungen schaffen.uVersprühen Sie kein kochendes Wasser. VersprühenSie nur warmes Wasser (max. 55 °C) ohne chemischeZusätze.uTragen Sie zusätzliche persönliche Schutzausrüstungwie entsprechende Schutzhandschuhe und Schutz-oder Atemschutzmaske beim Sprühen oder der Hand-habung von Chemikalien. Das Tragen von Schutzausrüs-tung für entsprechende Bedingungen verringert die Aus-setzung gegenüber gefährdenden Substanzen.uGeben Sie acht auf etwaige Gefahren des Sprühguts.Beachten Sie die Markierungen auf dem Behälter oderdie Herstellerinformationen des Sprühguts, ein-schließlich der Aufforderung zur Verwendung persön-licher Schutzausrüstung. Den Herstelleranweisungen istFolge zu leisten, um das Risiko von Feuer sowie durch Gif-te, Karzinogene etc. hervorgerufenen Verletzungen zuverringern.uHalten Sie den Stecker des Netzkabels und den Schal-terdrücker des Sprühsystems frei von Farbe und an-deren Flüssigkeiten. Halten Sie nie das Kabel zur Un-terstützung an den Steckverbindungen. Versäumnissebei der Einhaltung können elektrischen Schlag zur Folgehaben.uBeaufsichtigen Sie Kinder. Damit wird sichergestellt,dass Kinder nicht mit dem Feinsprühsystem spielen.Bosch Power Tools1 609 92A 84E | (12.07.2022)

10 | DeutschSymboleDer Aufkleber zur Bedienung des Feinsprühsystems befindet sich auf der Ba-sisstation. Die richtige Interpretation der Symbole hilft Ihnen, das Feinsprüh-system schneller und sicherer zu bedienen.Symbole und ihre BedeutungAusführliche Be-schreibungDas Feinsprühsystemist sowohl für Lasurenund Lacke als auch fürWandfarben geeignet.Anwendungsfall„Holz/Lasur“:Sprühen von Lasurenund GrundierungenAnwendungsfall„Holz/Lack“:Sprühen von lösemittel-haltigen und wasserver-dünnbaren Lackfarben,Klarlacken und ÖlenAnwendungsfall„Wand“:Sprühen von Dispersi-ons- und Latexfarben(siehe „Bestimmungs-gemäßer Gebrauch“,Seite11)Schritt 1:Richtige DüsenkappeauswählenFür den Anwendungsfall„Holz/Lasur“ die graueDüsenkappe (11) wäh-lenFür den Anwendungsfall„Holz/Lack“ die schwar-ze Düsenkappe (12)wählenFür den Anwendungsfall„Wand“ die weiße Dü-senkappe (10) wählen(siehe „Düsenkappewechseln (siehe BilderB1–B2)“, Seite12)Schritt 2:SprühmaterialmengeeinstellenFür den Anwendungsfall„Holz/Lasur“ Stufe 1, 2oder 3 am Stellrad (4)einstellenFür den Anwendungsfall„Holz/Lack“ Stufe 1, 2oder 3 am Stellrad (4)einstellenFür den Anwendungsfall„Wand“ Stufe 4 oder 5am Stellrad (4) einstel-len(siehe „Sprühmaterial-menge einstellen (sieheBild J)“, Seite14)Schritt 3:Luftmenge einstellenAnwendungsfall „Holz/Lasur“ an der Luftmen-genregulierung (25)einstellenAnwendungsfall „Holz/Lack“ an der Luftmen-genregulierung (25)einstellenAnwendungsfall „Wand“an der Luftmengenregu-lierung (25) einstellen(siehe „Luftmenge ein-stellen (siehe Bild D)“,Seite14)1 609 92A 84E | (12.07.2022)Bosch Power Tools

Deutsch | 11Produkt- undLeistungsbeschreibungLesen Sie alle Sicherheitshinweise und An-weisungen. Versäumnisse bei der Einhaltungder Sicherheitshinweise und Anweisungenkönnen elektrischen Schlag, Brand und/oderschwere Verletzungen verursachen.Bitte beachten Sie die Abbildungen im vorderen Teil der Be-triebsanleitung.Bestimmungsgemäßer GebrauchDas Elektrowerkzeug ist bestimmt zum Sprühen aller gängi-gen Farben: Dispersions- und Latexfarben (Wandfarben), lö-semittelhaltige und wasserverdünnbare (empfohlen) Lack-farben, Lasuren, Grundierungen, Imprägnierungen, Klarla-cke (ALLPaint), Öle und Wasser.Das Elektrowerkzeug ist nicht geeignet zum Verarbeiten vonLaugen, Beizen, säurehaltigen Beschichtungsstoffen, Desin-fektionsmitteln, Pflanzenschutzmitteln und Fassadenfarben.Abgebildete KomponentenDie Nummerierung der abgebildeten Komponenten beziehtsich auf die Darstellung des Elektrowerkzeuges auf derGrafikseite.(1)Sprühpistole(2)Luftkappe(3)Überwurfmutter(4)Stellrad für Sprühmaterialmenge(5)Bedienschalter(6)Verschlussring(7)Behälter für Sprühmaterial(8)Ersatzbehälter für Sprühmaterial(9)Schlauchanschluss (Sprühpistole)(10)Düsenkappe (weiß: für Anwendung „Wand“)(11)Düsenkappe (grau: für Anwendung „Holz/Lasur“)(12)Düsenkappe (schwarz: für Anwendung „Holz/Lack“)(13)Einfüllsieb(14)Umfülleimera)(15)Düsennadel(16)Behälterdichtung(17)Steigrohr(18)Entlüftungsbohrung(19)Farbkanal(20)Luftschlauch(21)Bajonettverschluss(22)Basiseinheit(23)Tragegriff(24)Haltespange(25)Ein-/Austaste mit Luftmengenregulierung(26)Schlauchanschluss (Basiseinheit)(27)Zubehörfach(28)Reinigungsbürste(29)Luftfilterabdeckung(30)Luftfiltera)Abgebildetes oder beschriebenes Zubehör gehört nicht zumStandard-Lieferumfang. Das vollständige Zubehör findenSie in unserem Zubehörprogramm.Technische DatenFeinsprühsystemPFS7000Sachnummer3 603 B07 4..NennaufnahmeleistungW1400Förderleistungml/min700Zeitaufwand für 4m2 Farb-auftragmin1Volumen des Behälters fürSprühmaterialml1000Luftschlauchlängem4Gewicht entsprechend EPTA-Procedure 01:2014kg4,8Schutzklasse / IIDie Angaben gelten für eine Nennspannung [U] von 230V. Bei abwei-chenden Spannungen und in länderspezifischen Ausführungen kön-nen diese Angaben variieren.Nur fur Elektrowerkzeuge ohne Anlaufstrombegrenzung: Einschalt-vorgange erzeugen kurzfristige Spannungsabsenkungen. Bei unguns-tigen Netzbedingungen konnen Beeintrachtigungen anderer Gerateauftreten. Bei Netzimpedanzen kleiner als 0,438Ohm sind keineStorungen zu erwarten.Geräusch-/VibrationsinformationGeräuschemissionswerte ermittelt entsprechendEN62841-1.Der A-bewertete Geräuschpegel des Elektrowerkzeugs be-trägt typischerweise: Schalldruckpegel 85dB(A); Schallleis-tungspegel 96dB(A). Unsicherheit K=3dB.Gehörschutz tragen!Schwingungsgesamtwerte ah (Vektorsumme dreier Richtun-gen) und Unsicherheit K ermittelt entsprechendEN62841-1:ah<2,5m/s2, K=1,5m/s2Der in diesen Anweisungen angegebene Schwingungspegelund der Geräuschemissionswert sind entsprechend einemgenormten Messverfahren gemessen worden und können fürden Vergleich von Elektrowerkzeugen miteinander verwen-det werden. Sie eignen sich auch für eine vorläufige Ein-schätzung der Schwingungs- und Geräuschemission.Der angegebene Schwingungspegel und der Geräuschemis-sionswert repräsentieren die hauptsächlichen Anwendungendes Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeugfür andere Anwendungen, mit abweichenden Einsatzwerk-zeugen oder ungenügender Wartung eingesetzt wird, könnender Schwingungspegel und der Geräuschemissionswert ab-weichen. Dies kann die Schwingungs- und Geräusch-emission über den gesamten Arbeitszeitraum deutlich erhö-hen.Bosch Power Tools1 609 92A 84E | (12.07.2022)

12 | DeutschFür eine genaue Abschätzung der Schwingungs- und Ge-räuschemissionen sollten auch die Zeiten berücksichtigtwerden, in denen das Gerät abgeschaltet ist oder zwar läuft,aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin-gungs- und Geräuschemissionen über den gesamten Arbeits-zeitraum deutlich reduzieren.Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutzdes Bedieners vor der Wirkung von Schwingungen fest wiezum Beispiel: Wartung von Elektrowerkzeug und Einsatz-werkzeugen, Warmhalten der Hände, Organisation der Ar-beitsabläufe.MontageuZiehen Sie vor allen Arbeiten am Elektrowerkzeug denNetzstecker aus der Steckdose.uStellen Sie sicher, dass Sprühpistole und Basiseinheitvollständig und mit allen Dichtelementen montiertsind. Nur dadurch ist die Funktion und Sicherheit desFeinsprühsystems gewährleistet.Luftschlauch anschließen (siehe Bilder A1–A3)–Öffnen Sie die Haltespange (24) und rollen Sie den Luft-schlauch (20) komplett von der Basiseinheit (22) ab.Anschluss der Basiseinheit:–Stecken Sie einen Bajonettverschluss (21) des Luft-schlauchs entsprechend den Pfeilmarkierungen fest indie Aussparungen des Anschlusses (26) der Basiseinheit.–Drehen Sie den Bajonettverschluss eine Vierteldrehungim Uhrzeigersinn.Anschluss an der Sprühpistole:–Stecken Sie den zweiten Bajonettverschluss (21) desLuftschlauchs entsprechend den Pfeilmarkierungen festin die Aussparungen des Anschlusses (9) der Sprühpisto-le.–Drehen Sie den Bajonettverschluss eine Vierteldrehungim Uhrzeigersinn.Hinweis: Entfernen Sie vor dem Einfüllen von Sprühmaterialden Luftschlauch (20) (Vierteldrehung des Bajonettver-schlusses (21) gegen den Uhrzeigersinn; Bajonettverschluss(21) aus dem Anschluss (9) ziehen).Düsenkappe wechseln (siehe Bilder B1–B2)Das Feinsprühsystem wird mit drei Düsenkappen ausgelie-fert:Düsenkappe(10)(11)(12)FarbeweißgrauschwarzAusliefe-rungszu-standmontiertim Zubehörfach (27) unterder Haltespange (24)Anwen-dungsfall„Wand“„Holz/Lasur“„Holz/Lack“Hinweis: Prüfen Sie vor der Auswahl der Düsenkappe dasSprühmaterial durch Umrühren. Dünnflüssigeres Material(z.B. Holzfarbe) lässt sich besser mit der grauen Düsenkap-pe (11) oder der schwarzen Düsenkappe (12) versprühen,dickflüssigeres Material (z.B. Wandfarbe) lässt sich bessermit der weißen Düsenkappe (10) versprühen.–Zum Wechseln der Düsenkappe schrauben Sie die Über-wurfmutter (3) ab.–Ziehen Sie die Luftkappe (2) ab.–Schrauben Sie die montierte Düsenkappe ab.–Öffnen Sie die Haltespange (24) und nehmen Sie die ge-wünschte Düsenkappe aus dem Zubehörfach (27).–Schrauben Sie die gewünschte Düsenkappe in das Gewin-de in der Sprühpistole.–Stecken Sie die Luftkappe (2) auf die Düsenkappe undziehen Sie sie mit der Überwurfmutter (3) fest.BetriebuZiehen Sie vor allen Arbeiten am Elektrowerkzeug denNetzstecker aus der Steckdose.ArbeitsvorbereitunguSprüharbeiten am Rand von Gewässern oder auf be-nachbarten Flächen im unmittelbaren Einzugsbereichsind nicht zulässig.uAchten Sie beim Kauf von Farben, Lacken und Sprühmit-teln auf deren Umweltverträglichkeit.Sprühfläche vorbereitenDie Sprühfläche muss sauber, trocken und fettfrei sein.–Rauen Sie glatte Flächen auf und entfernen Sie danachden Schleifstaub.Beim Einsatz können alle nicht abgedeckten Oberflächendurch den Sprühnebel verunreinigt werden. Bereiten Sie da-her die Umgebung der Sprühfläche gründlich vor:–Decken Sie Böden, Einrichtungsgegenstände, Türen,Fenster und Tür- und Fensterrahmen etc. sorgfältig ab.Zum Abdecken der Böden wird z.B. Malervlies empfoh-len.–Fixieren Sie das Abdeckmaterial. Nicht ausreichend fi-xiertes Abdeckmaterial kann durch den kraftvollen Luft-strom gelöst oder weggeblasen werden.uKleben Sie Steckdosen und Schalter sorgfältig ab. Un-abgedeckte Steckdosen und Schalter können zu Kurz-schluss führen und erhöhen das Risiko eines elektrischenSchlages.Sprühmaterial vorbereitenuAchten Sie beim Verdünnen darauf, dass Sprühmateri-al und Verdünnungsmittel zusammenpassen. Bei Ver-wendung eines falschen Verdünnungsmittels könnenKlumpen entstehen, die die Sprühpistole verstopfen.uAchten Sie beim Verdünnen des Sprühmaterials dar-auf, dass der Flammpunkt des Gemisches nach derVerdünnung wieder über 55°C liegt. Das Verdünnenvon z.B. lösemittelhaltigen Lacken setzt den Flammpunktnach unten.1 609 92A 84E | (12.07.2022)Bosch Power Tools

Deutsch | 13uAchten Sie auf die Angaben des Farbherstellers zurSprühbarkeit, z.B. im technischen Merk- oder Daten-blatt. Achten Sie darauf, keine Farben zu versprühen,die nach Herstellerangaben nicht dafür geeignet sind.–Rühren Sie das Sprühmaterial gut durch.Die Verwendung von Sprühmaterial mit Zimmertempera-tur führt zu einem besseren Sprühbild.–Verdünnen Sie gegebenenfalls das Sprühmaterial.Ergibt sich bei der Probesprühung kein gutes Sprühbild,nehmen Sie eine Verdünnung in 5-%-Schritten vor, bis einoptimales Sprühbild erreicht ist.SprühmaterialempfohleneVerdünnungHolzschutzmittel, Öle, Lasuren, Imprä-gnierungen, Wasser0 %Lösemittel- oder wasserverdünnbare(empfohlen) Lackfarben, Grundierungen,Rostschutzgrundierungen, Heizkörperla-cke, Dickschichtlasuren0–5 %Dispersionsfarben und Latexfarben(Wandfarben)mindestens 5%VerdünnungstabelleSprühmateri-al[ml]Verdünnungsmittel [ml] für Verdünnung5 %10 %15 %30015304540020406050025507560030609070035701058004080120Sprühmaterial einfüllen (siehe Bilder C1–C2)Hinweis: Entfernen Sie vor dem Einfüllen von Sprühmaterialden Luftschlauch (20) (Vierteldrehung des Bajonettver-schlusses (21) gegen den Uhrzeigersinn; Bajonettverschluss(21) aus dem Anschluss (9) ziehen).–Füllen Sie gegebenenfalls bei Verwendung von großenGebinden das Sprühmaterial in einen kleineren Umfüllei-mer (14) um (z.B. 10l Wandfarbe in einen 2,5- oder 5,0-l-Leereimer).–Halten Sie mit einer Hand die Sprühpistolefest und drehen Sie mit der anderen Hand denBehälter (7) in Richtung des Öffnen-Symbols.–Ziehen Sie die Sprühpistole vom Behälter (7) ab.–Falls Sie bereits angebrochenes Sprühmaterial verwen-den, legen Sie das gründlich gereinigte Einfüllsieb (13)auf den Behälter (7), um beim Einfüllen etwaige Farb-klumpen zurückzuhalten.–Füllen Sie das Sprühmaterial maximal bis zur 1000-Mar-kierung in den Behälter (7).–Setzen Sie die Sprühpistole auf den Behälter(7) auf. Drehen Sie den Behälter (7) in Rich-tung des Schließen-Symbols, bis der Ver-schlussring (6) hörbar einrastet.–Führen Sie eine Probesprühung auf einer Testflächedurch.Wenn Sie ein optimales Sprühbild erhalten, können Sie dasSprühen beginnen.oderWenn das Sprühergebnis nicht zufriedenstellend ist oderkeine Farbe austritt: (siehe „Behebung von Störungen“, Sei-te16)InbetriebnahmeuBeachten Sie die Netzspannung! Die Spannung derStromquelle muss mit den Angaben auf dem Typenschilddes Elektrowerkzeuges ubereinstimmen.uAchten Sie darauf, dass die Basiseinheit während desBetriebs keinen Staub oder andere Verschmutzungenansaugen kann.uAchten Sie darauf, dass Sie die Basiseinheit nie be-sprühen.uUnterbrechen Sie den Sprühvorgang, wenn währenddes Sprühens Flüssigkeit an anderen Stellen als dervorgesehenen Düse austritt und bringen Sie dieSprühpistole wieder in ordnungsgemäßen Zustand. Esbesteht die Gefahr eines elektrischen Schlags.uSprühen Sie nicht auf sich selbst, auf andere Personenoder Tiere.Einschalten (siehe Bild D)–Überprüfen Sie, ob die richtige Düsenkappe montiert ist.(siehe „Düsenkappe wechseln (siehe Bilder B1–B2)“,Seite12)–Stecken Sie den Netzstecker in die Steckdose.–Nehmen Sie die Sprühpistole in die Hand und richten Siesie auf die Sprühfläche.–Drücken Sie zum Einschalten auf die Ein-/Austaste (25).–Stellen Sie zum Regulieren der Luftmenge die Ein-/Aus-taste (25) auf den gewünschten Anwendungsfall (siehe„Luftmenge einstellen (siehe Bild D)“, Seite14).–Drücken Sie den Bedienschalter (5) an der Sprühpistole.Hinweis: Wenn die Basiseinheit eingeschaltet ist, strömt ander Luftkappe (2) immer Luft aus.Ausschalten–Lassen Sie den Bedienschalter (5) los und drücken Siezum Ausschalten auf die Ein-/Austaste (25).–Ziehen Sie den Netzstecker aus der Steckdose.ArbeitshinweiseSprühen (siehe Bilder E–H)Hinweis: Beachten Sie die Windrichtung, wenn Sie dasElektrowerkzeug im Freien benutzen.–Führen Sie zuerst eine Probesprühung durch und stellenSie das Sprühbild und die Sprühmaterialmenge entspre-chend dem Sprühmaterial ein.Einstellungen siehe nachfolgende Abschnitte.Bosch Power Tools1 609 92A 84E | (12.07.2022)

14 | Deutsch–Halten Sie die Sprühpistole unbedingt in einem gleichmä-ßigen Abstand von 20–25cm senkrecht zum Sprühob-jekt.–Beginnen Sie den Sprühvorgang außerhalb der Sprühflä-che.–Bewegen Sie die Sprühpistole je nach Sprühbild-Einstel-lung gleichmäßig waagerecht oder senkrecht.Eine gleichmäßige Oberflächenqualität entsteht, wennsich die Bahnen um 4–5cm überlappen.–Bei Sprüharbeiten an liegenden Objekten oder bei Sprüh-arbeiten über Kopf halten Sie die Sprühpistole leichtschräg und bewegen sich nach hinten von der besprühtenFläche weg.Stolpergefahr! Achten Sie auf mögliche Hindernisse.–Vermeiden Sie Unterbrechungen innerhalb der Sprühflä-che.Eine gleichmäßige Führung der Sprühpistole ergibt eine ein-heitliche Oberflächenqualität.Ein ungleichmäßiger Abstand und Sprühwinkel führt zu star-ker Farbnebelbildung und damit zu einer ungleichmäßigenOberfläche.–Beenden Sie den Sprühvorgang außerhalb der Sprühflä-che.Sprühen Sie den Behälter für das Sprühmaterial nie ganzleer. Wenn das Steigrohr nicht mehr in das Sprühmaterialtaucht, bricht der Sprühstrahl ab und eine uneinheitlicheOberfläche entsteht.–Kontrollieren Sie nach Pausen oder Neubefüllung des Be-hälters (7) die Düsenkappe (10)/(11)/(12) und die Luft-kappe (2) und reinigen Sie diese bei Bedarf.–Wenn sich das Sprühmaterial an der Luftkappe (2) oderder Düsenkappe ablagert, reinigen Sie die Bauteile mitder mitgelieferten Reinigungsbürste (28) oder mit einerhandelsüblichen Spülbürste.Sprühbild einstellen (siehe Bild I)uBetätigen Sie nie den Bedienschalter (5), während Siedie Luftkappe (2) verstellen.–Drehen sie die Luftkappe (2) in die gewünschte Position.LuftkappeSprühstrahlAnwendungwaagrechter Flach-strahl für vertikaleArbeitsrichtungsenkrechter Flach-strahl für horizon-tale Arbeitsrich-tungRundstrahl fürEcken, Kanten undschwer zugängli-che StellenSprühmaterialmenge einstellen (siehe Bild J)(PAINTVolume)–Drehen Sie das Stellrad (4), um die gewünschte Sprüh-materialmenge einzustellen:Stufen 1/2/3: Anwendung „Holz/Lasur/Lack“,Stufen 4/5: Anwendung „Wand“.–Beginnen Sie mit einer Probesprühung auf Stufe 1 und er-höhen Sie die Sprühmaterialmenge, bis das gewünschteSprühbild erreicht ist. Wird kein zufriedenstellendesSprühbild erreicht, verdünnen Sie das Sprühmaterial in5-%-Schritten (siehe „Sprühmaterial vorbereiten“, Sei-te12).Hinweis:Die Intensität des Farbauftrags hängt stark von derBewegungsgeschwindigkeit ab.Sprühmaterial-mengeEinstellungZu viel Sprühma-terial auf derSprühflächeDie Sprühmaterialmengemuss verringert werden.–Stellen Sie eine Stufe we-niger ein.Zu wenig Sprüh-material auf derSprühflächeDie Sprühmaterialmengemuss erhöht werden.–Stellen Sie eine Stufemehr ein.Luftmenge einstellen (siehe Bild D)(AIRVolume)–Stellen Sie durch Drehen der Luftmengenregulierung(25) den passenden Anwendungsfall ein, um die richtigeLuftmenge und den Druck für das verwendete Sprühma-terial einzustellen.Beginnen Sie bei Minimum/Anwendungsfall „Holz/Lasur”.Anwendungsfälle einstellendünnflüssiges Sprühmaterialdickflüssiges SprühmaterialAnwendungsfall „Holz/Lasur“Anwendungs-fall „Holz/Lack“Anwendungs-fall „Wand“Innerhalb eines Anwendungsfalls kann die Luftmenge undder Druck stufenlos reguliert werden.Zu starker Farbnebel:Die Luftmenge muss verringert werden.–Drehen Sie die Luftmengenregulierung (25) nach links.1 609 92A 84E | (12.07.2022)Bosch Power Tools

Deutsch | 15Zu grobe Zerstäubung:Die Luftmenge muss erhöht werden.–Drehen Sie die Luftmengenregulierung (25) nach rechts.Befeuchten von TapetenZum einfacheren Entfernen alter Tapeten können Sie die Ta-peten mit warmem Wasser (max. 55°C) einsprühen. Ver-wenden Sie hierzu die graue Düsenkappe (11).Arbeitspausen und Transport (siehe Bilder K–L)Zum einfachen Transport des Feinsprühsystems ist an derBasiseinheit ein Tragegriff (23) angebracht.An der Unterseite der Basiseinheit (22) sind Rollen ange-bracht. Während des Arbeitens können Sie die Basiseinheitam Luftschlauch (20) hinter sich herziehen.In Arbeitspausen kann die Sprühpistole (1) auf einer ebenenArbeitsfläche abgestellt werden. Es kann kein Sprühmaterialauslaufen.uStellen Sie die mit Sprühmaterial befüllte Sprühpisto-le immer aufrecht auf eine ebene Fläche. Aus einer lie-genden Sprühpistole kann Sprühmaterial auslaufen.Wartung und ServiceWartung und ReinigunguZiehen Sie vor allen Arbeiten am Elektrowerkzeug denNetzstecker aus der Steckdose.uHalten Sie das Elektrowerkzeug und die Lüftungs-schlitze sauber, um gut und sicher zu arbeiten.Wenn ein Ersatz der Anschlussleitung erforderlich ist, dannist dies von Bosch oder einer autorisierten Kundendienst-stelle für Bosch-Elektrowerkzeuge auszuführen, um Sicher-heitsgefährdungen zu vermeiden.uReinigen Sie gründlich sofort nach jedem Gebrauchdie Einzelteile des Feinsprühsystems, besonders allefarbführenden Bauteile. Eine sachgemäße Reinigung istVoraussetzung für den einwandfreien und sicheren Be-trieb der Sprühpistole. Bei fehlender oder unsachgemä-ßer Reinigung werden keine Gewährleistungsansprücheübernommen.Reinigung nach Verwendung von wasserbasiertenFarben (siehe Bild M)Reinigen Sie die Sprühpistole und den Behälter für dasSprühmaterial immer mit warmen Wasser.Reinigen Sie die Düsen- und Luftbohrungen der Sprühpistoleniemals mit spitzen Gegenständen.–Schalten Sie die Basiseinheit (22) aus und entfernen Sieden Luftschlauch (20) von der Sprühpistole (1).–Lösen Sie den Behälter (7) von der Sprühpistole (1).Halten Sie den Behälter (7) unter das Steigrohr (17) unddrücken Sie den Bedienschalter (5) der Sprühpistole, da-mit das Sprühmaterial zurück in den Behälter laufen kann.–Entleeren Sie den Behälter (7) vollständig.Das Sprühmaterial kann für weitere Anwendungen in ei-nem luftdicht verschlossenen Farbbehälter aufbewahrtwerden. Verwenden Sie dazu z.B. den Ersatzbehälter (8)mit Deckel oder den Original-Sprühmaterialbehälter.–Reinigen Sie den Behälter (7).–Demontieren Sie das Steigrohr (17) mit Behälterdichtung(16) und spülen Sie es gut ab. Befestigen Sie das Steigrohr (17) mit Behälterdichtung(16) wieder an der Sprühpistole.–Füllen Sie den Behälter (7) mit warmen Wasser und be-festigen Sie ihn wieder an der Sprühpistole (1).–Schließen Sie den Luftschlauch (20) wieder an die Sprüh-pistole (1) an.–Sprühen Sie solange, bis nur noch klares Wasser heraus-kommt. Eventuell füllen Sie den Behälter erneut mit war-men Wasser.–Entfernen Sie den Luftschlauch (20) sowohl von der Ba-siseinheit (22) als auch von der Sprühpistole (1).–Reinigen Sie die Basiseinheit gegebenenfalls mit einembefeuchteten Tuch und entfernen Sie anschließend dieBasiseinheit (22) und den Luftschlauch (20) aus der un-mittelbaren Reinigungsumgebung.–Demontieren Sie die Überwurfmutter (3), die Luftkappe(2), die verwendete Düsenkappe (10)/(11)/(12) unddas Steigrohr (17) mit der Behälterdichtung (16).–Reinigen Sie in einem Eimer mit warmen Wasser alle farb-führenden Teile mit der Reinigungsbürste (28) oder miteiner handelsüblichen Spülbürste. Reinigen Sie auch denFarbkanal (19) der Sprühpistole (1).–Kontrollieren Sie, ob das Steigrohr (17) mit der Behälter-dichtung (16) frei von Sprühmaterial und unbeschädigtist.–Reinigen Sie die Entlüftungsbohrung (18) mit der Reini-gungsbürste (28).–Reinigen Sie bei Bedarf das Einfüllsieb (13) gründlich mitwarmen Wasser.–Reinigen Sie den Behälter (7) und die Sprühpistole (1)außen mit einem befeuchteten Tuch.–Lassen Sie vor dem Zusammenbau alle Teile sorgfältigtrocknen.–Montieren Sie das Feinsprühsystem wieder in umgekehr-ter Reihenfolge.Schieben Sie die Behälterdichtung (16) wieder nachoben in die Nut des Steigrohrs (17).Stellen Sie sicher, dass die Behälterdichtung rundherumgenau in der Steigrohrnut positioniert ist, um die Sprüh-pistole richtig abzudichten.Achten Sie darauf, dass Sie das Steigrohr (17) wieder biszum Anschlag auf den Farbkanal (19) schieben.Reinigung nach Verwendung von lösemittelbasiertenFarben (siehe Bild M)Reinigen Sie die Sprühpistole und den Behälter für dasSprühmaterial immer mit dem entsprechenden Verdün-nungsmittel für das verwendete Sprühmaterial.Reinigen Sie die Düsen- und Luftbohrungen der Sprühpistoleniemals mit spitzen Gegenständen.Bosch Power Tools1 609 92A 84E | (12.07.2022)

16 | DeutschTragen Sie bei Reinigungsarbeiten mit Lösemitteln und löse-mittelbasierten Farben geeignete Handschuhe.–Schalten Sie die Basiseinheit (22) aus und entfernen Sieden Luftschlauch (20) von der Sprühpistole (1).–Reinigen Sie die Basiseinheit gegebenenfalls mit einemmit Verdünnungsmittel befeuchteten Tuch und entfernenSie anschließend die Basiseinheit (22) und den Luft-schlauch (20) aus der unmittelbaren Reinigungsumge-bung.–Lösen Sie den Behälter (7) von der Sprühpistole (1).Halten Sie den Behälter (7) unter das Steigrohr (17) unddrücken Sie den Bedienschalter (5) der Sprühpistole, da-mit das Sprühmaterial zurück in den Behälter laufen kann.–Entleeren Sie den Behälter (7) vollständig.Das Sprühmaterial kann für weitere Anwendungen in ei-nem luftdicht verschlossenen Farbbehälter aufbewahrtwerden. Verwenden Sie dazu z. B. den Ersatzbehälter (8)mit Deckel oder den Original-Sprühmaterialbehälter.–Reinigen Sie den Behälter (7).–Demontieren Sie das Steigrohr (17) mit Behälterdichtung(16) und spülen Sie es gut ab. Befestigen Sie das Steigrohr (17) mit Behälterdichtung(16) wieder an der Sprühpistole.–Füllen Sie den Behälter (7) zur Hälfte mit Lösemittel undbefestigen Sie ihn wieder an der Sprühpistole (1).–Schütteln Sie die Sprühpistole mehrmals.Achten Sie dabei darauf, dass Sie das Verdünnungsmittelnicht sprühen. Es besteht Explosionsgefahr.–Lösen Sie den Behälter (7) von der Sprühpistole (1) undentleeren Sie diesen vollständig in eine verschließbareMaterialdose.–Demontieren Sie die Überwurfmutter (3), die Luftkappe(2), die verwendete Düsenkappe (10)/(11)/(12) unddas Steigrohr (17) mit der Behälterdichtung (16).–Reinigen Sie in einem Eimer mit Verdünnungsmittel allefarbführenden Teile mit der Reinigungsbürste (28) odermit einer handelsüblichen Spülbürste. Reinigen Sie auchden Farbkanal (19) der Sprühpistole (1).–Kontrollieren Sie, ob das Steigrohr (17) mit der Behälter-dichtung (16) frei von Sprühmaterial und unbeschädigtist.Reinigen Sie bei Bedarf die Behälterdichtung (16) noch-mals mit Verdünnungsmittel.–Reinigen Sie die Entlüftungsbohrung (18) mit der Reini-gungsbürste (28).–Reinigen Sie bei Bedarf das Einfüllsieb (13) gründlich mitVerdünnungsmittel.–Reinigen Sie den Behälter (7) und die Sprühpistole (1)außen mit einem mit Verdünnungsmittel befeuchtetenTuch.–Lassen Sie vor dem Zusammenbau alle Teile sorgfältigtrocknen.–Montieren Sie das Feinsprühsystem wieder in umgekehr-ter Reihenfolge.Schieben Sie die Behälterdichtung (16) wieder nachoben in die Nut des Steigrohrs (17).Stellen Sie sicher, dass die Behälterdichtung rundherumgenau in der Steigrohrnut positioniert ist, um die Sprüh-pistole richtig abzudichten.Achten Sie darauf, dass Sie das Steigrohr (17) wieder biszum Anschlag auf den Farbkanal (19) schieben.Luftfilter reinigen (siehe Bild N)Der Luftfilter (30) muss gelegentlich gereinigt werden. Istder Luftfilter stark verschmutzt, muss er gewechselt werden.–Öffnen Sie die Luftfilterabdeckung (29).–Entnehmen Sie den Luftfilter (30).–Leichte Verschmutzung:Klopfen Sie den Luftfilter (30) aus.oderStarke Verschmutzung:Reinigen Sie den Luftfilter (30) unter fließendem Wasserund lassen Sie ihn anschließend gut trocknen, um Schim-melbildung zu vermeiden.oderWechseln Sie den Luftfilter (30) aus.–Setzen Sie den Luftfilter wieder ein.–Schließen Sie die Luftfilterabdeckung (29) wieder.uBetreiben Sie das Feinsprühsystem nie ohne Luftfil-ter. Schmutzpartikel können in den Motorraum gelangenund diesen beschädigen.MaterialentsorgungVerunreinigtes Verdünnungsmittel, Sprühmaterialreste undggf. Verdünnungsmittelreste müssen sach- und umweltge-recht entsorgt werden. Beachten Sie die Entsorgungshinwei-se des Herstellers und die örtlichen Vorschriften zur Sonder-müllentsorgung.Umweltschädliche Chemikalien dürfen nicht ins Erdreich, insGrundwasser oder in Gewässer gelangen. Schütten Sie um-weltschädliche Chemikalien nie in die Kanalisation!Lagerung–Bevor Sie das Feinsprühsystem einlagern, reinigen Siedas Feinsprühsystem gründlich und lassen Sie alle Teilevor dem Zusammenbau sorgfältig trocknen.Behebung von StörungenProblemUrsacheAbhilfeSprühmaterial deckt nichtrichtigSprühmaterialmenge zu geringStellrad (4) Richtung Stufe 5 drehenAbstand zur Sprühfläche zu großSprühabstand verringernZu wenig Sprühmaterial auf der Sprühfläche, zuselten über die Sprühfläche gesprühtÖfter über die Sprühfläche sprühen1 609 92A 84E | (12.07.2022)Bosch Power Tools

Deutsch | 17ProblemUrsacheAbhilfeSprühmaterial zu dickflüssigSprühmaterial erneut verdünnen und Probe-sprühung durchführenSprühmaterial verläuft nachAuftragenZu viel Sprühmaterial aufgetragenStellrad (4) Richtung Stufe 1 drehenAbstand zur Sprühfläche zu geringSprühabstand vergrößernSprühmaterial zu dünnflüssigOriginal-Sprühmaterial zugebenZu oft über dieselbe Stelle gesprühtFarbe abtragen und beim zweiten Sprühver-such nicht so oft über eine Stelle sprühenZu grobe ZerstäubungSprühmaterialmenge zu hochStellrad (4) Richtung Stufe 1 drehenZu geringe LuftmengeLuftmengenregulierung (25) nach rechts dre-henWeiße Düsenkappe (10) montiert (zu großerDüsendurchmesser)Graue Düsenkappe (11) oder schwarze Düsen-kappe (12) montierenDüsennadel (15) verschmutztDüsennadel reinigenSprühmaterial zu dickflüssigSprühmaterial erneut verdünnen und Probe-sprühung durchführenLuftfilter (30) stark verschmutztLuftfilter wechselnZu starker FarbnebelZu viel Sprühmaterial aufgetragenStellrad (4) Richtung Stufe 1 drehenZu große LuftmengeLuftmengenregulierung (25) nach links drehenAbstand zur Sprühfläche zu großSprühabstand verringernSprühstrahl pulsiertZu wenig Sprühmaterial im BehälterSprühmaterial nachfüllenEntlüftungsbohrung (18) am Steigrohr (17)verstopftSteigrohr und Entlüftungsbohrung reinigenSteigrohr (17) loseSteigrohr bis zum Anschlag auf den Farbkanal(19) schiebenBehälterdichtung (16) nicht oder nicht korrektin Nut des Steigrohrs (17) positioniertBehälterdichtung rundherum genau in Steig-rohrnut montierenDüsenkappe (10)/(11)/(12) sitzt lockerDüsenkappe anziehenLuftfilter (30) stark verschmutztLuftfilter wechselnSprühmaterial zu dickflüssigSprühmaterial erneut verdünnen und Probe-sprühung durchführenSprühmaterial tropft an derDüsenkappe nachAblagerung von Sprühmaterial an der Düsen-kappe (10)/(11)/(12), der Düsennadel (15)und der Luftkappe (2)Düsenkappe, Düsennadel und Luftkappe reini-genDüsenkappe (10)/(11)/(12) sitzt lockerDüsenkappe anziehenAus der Düsenkappe trittkein Sprühmaterial ausBasiseinheit ist ausgeschaltetEin-/Austaste (25) drückenKein Druckaufbau im Behälter (7), da Behälternicht komplett geschlossenBehälter (7) in Richtung des Schließen-Sym-bols drehen bis der Verschlussring (6) hörbareinrastetSteigrohr (17) loseSteigrohr bis zum Anschlag auf den Farbkanal(19) schiebenDüsennadel (15) verstopftDüsennadel reinigenSteigrohr (17) verstopftSteigrohr reinigenEntlüftungsbohrung (18) am Steigrohr (17)verstopftSteigrohr und Entlüftungsbohrung reinigenBehälterdichtung (16) fehlt oder ist beschädigt(neue) Behälterdichtung über das Steigrohr indie Nut schiebenSprühmaterial zu dickflüssigSprühmaterial erneut verdünnen und Probe-sprühung durchführenBosch Power Tools1 609 92A 84E | (12.07.2022)

18 | DeutschProblemUrsacheAbhilfeSprühmaterial verschmutzt (Farbklumpen)Sprühpistole komplett entleeren und reinigen;Sprühmaterial beim Befüllen durch Einfüllsieb(13) gießenKundendienst und AnwendungsberatungDer Kundendienst beantwortet Ihre Fragen zu Reparatur undWartung Ihres Produkts sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sieauch unter: www.bosch-pt.comDas Bosch-Anwendungsberatungs-Team hilft Ihnen gernebei Fragen zu unseren Produkten und deren Zubehör.Geben Sie bei allen Rückfragen und Ersatzteilbestellungenbitte unbedingt die 10-stellige Sachnummer laut Typen-schild des Produkts an.DeutschlandRobert Bosch Power Tools GmbHServicezentrum ElektrowerkzeugeZur Luhne 2 37589 Kalefeld – WillershausenKundendienst: Tel.: (0711)40040480E-Mail: [email protected]Unter www.bosch-pt.de können Sie online Ersatzteile be-stellen oder Reparaturen anmelden.Anwendungsberatung: Tel.: (0711)40040480Fax: (0711)40040482E-Mail: [email protected]Weitere Serviceadressen finden Sie unter:www.bosch-pt.com/serviceaddressesEntsorgungSprühpistole, Elektroeinheit, Zubehör und Verpackungensollen einer umweltgerechten Wiederverwertung zugeführtwerden.Werfen Sie Elektrowerkzeuge nicht in denHausmüll!Nur für EU-Länder:Gemäß der Europäischen Richtlinie 2012/19/EU über Elek-tro- und Elektronik-Altgeräte und ihrer Umsetzung in natio-nales Recht müssen nicht mehr gebrauchsfähige Elektro-werkzeuge getrennt gesammelt und einer umweltgerechtenWiederverwertung zugeführt werden.Bei unsachgemäßer Entsorgung können Elektro- und Elektro-nikaltgeräte aufgrund des möglichen Vorhandenseins ge-fährlicher Stoffe schädliche Auswirkungen auf die Umweltund die menschliche Gesundheit haben.Nur für Deutschland:Informationen zur Rücknahme von Elektro-Altgeräten fürprivate HaushalteWie im Folgenden näher beschrieben, sind bestimmte Ver-treiber zur unentgeltlichen Rücknahme von Altgeräten ver-pflichtet.Vertreiber mit einer Verkaufsfläche für Elektro- und Elektro-nikgeräte von mindestens 400m² sowie Vertreiber von Le-bensmitteln mit einer Gesamtverkaufsfläche von mindestens800m², die mehrmals im Kalenderjahr oder dauerhaft Elek-tro- und Elektronikgeräte anbieten und auf dem Markt bereit-stellen, sind verpflichtet,1.bei der Abgabe eines neuen Elektro- oder Elektronikge-räts an einen Endnutzer ein Altgerät des Endnutzers dergleichen Geräteart, das im Wesentlichen die gleichenFunktionen wie das neue Gerät erfüllt, am Ort der Abga-be oder in unmittelbarer Nähe hierzu unentgeltlich zu-rückzunehmen; Ort der Abgabe ist auch der privateHaushalt, sofern dort durch Auslieferung die Abgabe er-folgt: In diesem Fall ist die Abholung des Altgeräts fürden Endnutzer unentgeltlich; und2.auf Verlangen des Endnutzers Altgeräte, die in keineräußeren Abmessung größer als 25cm sind, im Einzel-handelsgeschäft oder in unmittelbarer Nähe hierzu un-entgeltlich zurückzunehmen; die Rücknahme darf nichtan den Kauf eines Elektro- oder Elektronikgerätes ge-knüpft werden und ist auf drei Altgeräte pro Geräteartbeschränkt.Der Vertreiber hat beim Abschluss des Kaufvertrags für dasneue Elektro- oder Elektronikgerät den Endnutzer über dieMöglichkeit zur unentgeltlichen Rückgabe bzw. Abholungdes Altgeräts zu informieren und den Endnutzer nach seinerAbsicht zu befragen, ob bei der Auslieferung des neuen Ge-räts ein Altgerät zurückgegeben wird.Dies gilt auch bei Vertrieb unter Verwendung von Fernkom-munikationsmitteln, wenn die Lager- und Versandflächen fürElektro- und Elektronikgeräte mindestens 400m² betragenoder die gesamten Lager- und Versandflächen mindestens800m² betragen, wobei die unentgeltliche Abholung aufElektro- und Elektronikgeräte der Kategorien 1 (Wärmeüber-träger), 2 (Bildschirmgeräte) und 4 (Großgeräte mit mindes-tens einer äußeren Abmessung über 50cm) beschränkt ist.Für alle übrigen Elektro- und Elektronikgeräte muss der Ver-treiber geeignete Rückgabemöglichkeiten in zumutbarer Ent-fernung zum jeweiligen Endnutzer gewährleisten; das giltauch für Altgeräte, die in keiner äußeren Abmessung größerals 25cm sind, die der Endnutzer zurückgeben will, ohne einneues Gerät zu kaufen.1 609 92A 84E | (12.07.2022)Bosch Power Tools

English | 19EnglishSafety instructionsGeneral Power Tool Safety WarningsWARNINGRead all safety warnings, instruc-tions, illustrations and specifica-tions provided with this power tool. Failure to follow all in-structions listed below may result in electric shock, fire and/or serious injury.Save all warnings and instructions for future reference.The term "power tool" in the warnings refers to your mains-operated (corded) power tool or battery-operated (cord-less) power tool.Work area safetyuKeep work area clean and well lit. Cluttered or darkareas invite accidents.uDo not operate power tools in explosive atmospheres,such as in the presence of flammable liquids, gases ordust. Power tools create sparks which may ignite the dustor fumes.uKeep children and bystanders away while operating apower tool. Distractions can cause you to lose control.Electrical safetyuPower tool plugs must match the outlet. Never modifythe plug in any way. Do not use any adapter plugs withearthed (grounded) power tools. Unmodified plugs andmatching outlets will reduce risk of electric shock.uAvoid body contact with earthed or grounded sur-faces, such as pipes, radiators, ranges and refrigerat-ors. There is an increased risk of electric shock if yourbody is earthed or grounded.uDo not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of elec-tric shock.uDo not abuse the cord. Never use the cord for carry-ing, pulling or unplugging the power tool. Keep cordaway from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the risk of electricshock.uWhen operating a power tool outdoors, use an exten-sion cord suitable for outdoor use. Use of a cord suit-able for outdoor use reduces the risk of electric shock.uIf operating a power tool in a damp location is un-avoidable, use a residual current device (RCD) protec-ted supply. Use of an RCD reduces the risk of electricshock.Personal safetyuStay alert, watch what you are doing and use commonsense when operating a power tool. Do not use apower tool while you are tired or under the influenceof drugs, alcohol or medication. A moment of inatten-tion while operating power tools may result in serious per-sonal injury.uUse personal protective equipment. Always wear eyeprotection. Protective equipment such as a dust mask,non-skid safety shoes, hard hat or hearing protectionused for appropriate conditions will reduce personal in-juries.uPrevent unintentional starting. Ensure the switch is inthe off-position before connecting to power sourceand/or battery pack, picking up or carrying the tool. Carrying power tools with your finger on the switch or en-ergising power tools that have the switch on invites acci-dents.uRemove any adjusting key or wrench before turningthe power tool on. A wrench or a key left attached to arotating part of the power tool may result in personal in-jury.uDo not overreach. Keep proper footing and balance atall times. This enables better control of the power tool inunexpected situations.uDress properly. Do not wear loose clothing or jew-ellery. Keep your hair and clothing away from movingparts. Loose clothes, jewellery or long hair can be caughtin moving parts.uIf devices are provided for the connection of dust ex-traction and collection facilities, ensure these are con-nected and properly used. Use of dust collection can re-duce dust-related hazards.uDo not let familiarity gained from frequent use of toolsallow you to become complacent and ignore toolsafety principles. A careless action can cause severe in-jury within a fraction of a second.Power tool use and careuDo not force the power tool. Use the correct powertool for your application. The correct power tool will dothe job better and safer at the rate for which it was de-signed.uDo not use the power tool if the switch does not turn iton and off. Any power tool that cannot be controlledwith the switch is dangerous and must be repaired.uDisconnect the plug from the power source and/or re-move the battery pack, if detachable, from the powertool before making any adjustments, changing ac-cessories, or storing power tools. Such preventivesafety measures reduce the risk of starting the power toolaccidentally.uStore idle power tools out of the reach of children anddo not allow persons unfamiliar with the power tool orthese instructions to operate the power tool. Powertools are dangerous in the hands of untrained users.uMaintain power tools and accessories. Check for mis-alignment or binding of moving parts, breakage ofparts and any other condition that may affect thepower tool’s operation. If damaged, have the powertool repaired before use. Many accidents are caused bypoorly maintained power tools.Bosch Power Tools1 609 92A 84E | (12.07.2022)

20 | EnglishuKeep cutting tools sharp and clean. Properly main-tained cutting tools with sharp cutting edges are lesslikely to bind and are easier to control.uUse the power tool, accessories and tool bits etc. inaccordance with these instructions, taking into ac-count the working conditions and the work to be per-formed. Use of the power tool for operations differentfrom those intended could result in a hazardous situation.uKeep handles and grasping surfaces dry, clean andfree from oil and grease. Slippery handles and graspingsurfaces do not allow for safe handling and control of thetool in unexpected situations.ServiceuHave your power tool serviced by a qualified repairperson using only identical replacement parts. Thiswill ensure that the safety of the power tool is maintained.Safety instructions for fine spray systemsuKeep your work area clean, well lit and free of paint orsolvent containers, cloths and other flammable mater-ials. There is a risk of spontaneous combustion. Ensurethat you have access to functioning fire extinguishers orextinguishing equipment at all times.uEnsure that the spray area is well ventilated and thatthere is sufficient fresh air circulating in the wholearea. Evaporating flammable solvents create an explosiveenvironment.uDo not spray or clean with materials with a flash pointlower than 55°C. Use water-based materials, non-volatile hydrocarbons or similar materials. Volatileevaporating solvents create an explosive environment.uDo not spray near ignition sources such as static elec-tricity sparks, naked flames, pilot lights, hot objects,engines, cigarettes and sparks created by plugging inand unplugging electric cables or operating switches.These kinds of spark sources can lead to combustion ofthe surrounding environment.uDo not spray materials if it is not clear whether theymight be dangerous. Unknown materials could createhazardous conditions.uDo not spray boiling water. Spray only warm water(max. 55°C) which is free from chemical additives.uWear additional personal protection equipment suchas appropriate protective gloves and a protectivemask or respirator when spraying or handling chemic-als. Wearing personal protection equipment appropriateto the conditions reduces your exposure to hazardoussubstances.uTake note of possible risks posed by the spray mater-ial. Observe the markings on the container or the man-ufacturer's information regarding the spray material,including the instructions about using personal pro-tective equipment. You must comply with the manufac-turer's instructions in order to reduce the risk of fire andof injury caused by poison, carcinogens, etc.uKeep the mains plug and the spray system triggerswitch free from paint and other liquids. Never holdthe cable by its plug connection for support. Doing thiscould cause electric shock.uSupervise children. This will ensure that children do notplay with the fine spray system.Products sold in GB only:Your product is fitted with an BS 1363/A approved electricplug with internal fuse (ASTA approved to BS 1362).If the plug is not suitable for your socket outlets, it should becut off and an appropriate plug fitted in its place by an au-thorised customer service agent. The replacement plugshould have the same fuse rating as the original plug.The severed plug must be disposed of to avoid a possibleshock hazard and should never be inserted into a mainssocket elsewhere.SymbolsThe sticker regarding operation of the fine-spray system is located on thebase station. The correct interpretation of the symbols helps you operate thefine-spray system better and more safely.1 609 92A 84E | (12.07.2022)Bosch Power Tools
