BRAWA BR V 180 User manual

1
Betriebsanleitung/ Operating instructions
Bis 1970 beschaffte die Deutsche Reichsbahn
206 Exemplare der sechsachsigen BR 180. Ihre
Bauform basiert auf einer Entwicklung vom VEB
Lokomotivbau „Karl Marx“ in Babelsberg. Dort
wurde eine leistungsfähige Streckendieselloko-
motive mit B’B’Drehgestellen und hydrodyna-
mischer Leistungsübertragung gebaut. Mit fast
20 Tonnen Achslast eigneten sich diese Loks
nur für den Einsatz auf Hauptbahnen. Für den
Dienst auf Nebenbahnen mit geringer zulässiger
Achslast lieferte Babelsberg seit 1966 Maschinen
der gleichen Konzeption mit zwei C’C’
Drehgestellen. Sie waren ab Werk mit 2 x 735
kW(1000 PS)Antriebsanlagen ausgerüstet,
bewährten sich aber in der Erprobung auch mit
einem Antrieb von jeweils 900 kW (1200 PS). Mit
dieser Leistung war die jetzt als BR 118 bezeichne-
te Lokomotive in Leistungsbereiche vorgedrungen,
die bisher der Dampftraktion vorbehalten blieben.
Diesellokomotive/Diesel locomotive BR V 180
Until 1970, the East German State Railways
obtained 206 specimen of the sixaxle BR 180.
Its structural shape is based on a design by VEB
Lokomotivbau ‚Karl Marx‘ in Babelsberg. There,
a powerful mainline diesel locomotive with
B’B’bogies and hydrodynamic power transfer
was being built. With almost 20 tons of weight on
the axle, these locomotives were only suitable for
the use on mainline railways. For the service on
secondary railways with a small permissible axle
load, Babelsberg since 1966 supplied engines of
the same design with two C’C’bogies. They were
equipped ex works with 2 x 735 kW (1000 hp) drive
systems, however, during trials they also proved
themselves with a drive of 900 kW (1200 hp) each.
With this performance, the locomotive engine
which was now called BR 118 had penetrated into
performance ranges which had previously been
reserved for steam traction.

2
Benennung Seite
• Allgemeine Montage-
und Sicherheitshinweise ...............................3
• Wartungsarbeiten
1. Gehäuse demontieren ...............................4
2. Motor tauschen ........................................4
3. Platine tauschen, LED wechseln ...............4
4. Drehgestell ausbauen, Haftreifen erneuern
Kupplungsschacht tauschen .....................4
5. Ölen .........................................................6
6. Umrüsten auf Digitalbetrieb ......................6
• Ersatzteilliste .........................................7 – 8
• Bestellbeispiel ..............................................9
Inhaltsverzeichnis
Contents
Description Page
• General assembly and safety information .....3
• Maintenance works
1. Dismantling the body ................................4
2. Exchanging the motor ...............................4
3. Exchanging the pcboard, change LED......4
4. Dismantling the bogie, renewing the
adhesion tyres, exchanging the coupling
shaft ........................................................4
5. Lubrication ...............................................6
6. Converting to digital operation ..................6
• Spare parts list ......................................7 – 8
• Order example..............................................9

3
Allgemeine Montage und Sicherheits hinweise
General assembly and safety information
• Diese Bedienungsanleitung beschreibt sämtli-
che Arbeitsvorgänge die zur Wartung
und Instandhaltung notwendig sind. Bitte lesen
Sie diese Bedienungsanleitung bevor Sie mit
den Arbeiten beginnen.
• Bei unsachgemäßem Umgang mit elektrischen
Bauteilen können diese zerstört werden. Für
entsprechende Arbeiten (z.B. Platinenwechsel)
können Sie sich an Ihren Fachhändler oder
den Hersteller wenden.
• Bei den folgenden Wartungsarbeiten ist die
jeweilige Demontage beschrieben, der
Zusammenbau ist in umgekehrter Reihenfol-
ge auszuführen.
• Achten Sie beim Zerlegen der Lokomotive auf
die Einbaulage der entsprechenden Bauteile.
Wird ein Bauteil falsch eingebaut kann dieses
zertört werden oder es kommt zu Funktions-
störungen im Betrieb.
• Jegliche Kabel oder Verbindungsdrähte die
in diesem Produkt verbaut sind dürfen nicht
in eine Netzsteckdose eingeführt werden.
Lebensgefahr!
• These operating instructions describe all work
steps necessary for maintenance and repair.
Please read these operating instructions
carefully before you start with your work.
• In the case of incorrect handling of electrical
components, they may be destroyed. Please
ask your specialist dealer to help with the
necessary work (e.g. changing circuit boards).
• In the case of maintenance work, the
disassembly is described below, to reas-
semble the tractor reverse the work steps.
• When dismantling the engine make a note of
the mounted position of the individual parts.
An incorrectly mounted part can be destroyed
or operation can be disrupted.
• All cables and connection wires installed in
this product may not be inserted in a mains
socket. Danger!
Maßstabs und originalgetreue Klein-
modelle für erwachsene Sammler.
Zum Betrieb des vorliegenden Produkts
darf als Spannungsquelle nur ein
nach VDE 0551/EN 60742 gefertigter
SpielzeugTransformator verwendet
werden.
Elektro und Elektronikaltgeräte dürfen
nicht in den Hausmüll gelangen. Sie
müssen entsprechend der jeweils
gültigen Länderrichtlinien fachgerecht
entsorgt werden.
Scale and true to original smallsized model for
adult collectors.
Only a toy transformer produced compliant with
VDE 0551/EN 60742 may be used as a voltage
source to operate this product.
Electrical equipment may not reach to domestic
waste. According to the current terms of the
country reference the electrical eqipment must
professional disposed.

4
1. Gehäuse demontieren (Fig. 1)
Gehäuse (2) leicht spreizen und nach oben
abnehmen.
2. Motor tauschen (Fig. 1)
Gehäuse demontieren, siehe Punkt 1.
Snapin (3) beider Motorhalterungen nach innen
drücken, Motor (4) mit anhängender Kardanwel-
le nach oben herausziehen.
3. Platine tauschen, LED wechseln (Fig. 1)
Motor ausbauen, siehe Punkt 2.
Snapin (5) des Gewichtes mit kleinem Schrau-
benzieher lösen, Gewicht (6) abnehmen.
Snapin (7) beider Drehgestellhalterungen nach
innen drücken und Drehgestellhalterung (8) nach
oben abnehmen.
Achtung:
Nach Abnehmen der Drehgestellhalterung
fällt das Drehgestell nach unten heraus.
Befestigungsschraube (9) der Platine herausdre-
hen und Platine (10) abnehmen.
Jetzt kann die LED (11) an der Unterseite der
Platine abgelötet werden.
4. Drehgestell ausbauen, Haftreifen erneuern,
Kupplungsschacht tauschen (Fig. 1)
 Drehgestell ausbauen
Gehäuse demontieren, siehe Punkt 1.
Snapin (7) der entsprechenden Drehgestell-
halterungen nach innen drücken und Drehge-
stellhalterung (8) nach oben abnehmen. Das
Drehgestell (12) lässt sich jetzt nach unten
herausziehen.
 Haftreifen erneuern
Snapin (13) lösen und Drehgestell umdrehen,
Räder müssen nach oben zeigen. Rahmen (14)
abnehmen, jetzt sind die Räder frei zugänglich
und die Haftreifen (15) können erneuert werden.
 Kupplungsschacht tauschen
Haltebügel (16) ausclipsen, Kupplungsschacht
(17) mit Kupplung (18) entnehmen.
Kupplung aus Kupplungsschacht ausclipsen.
1. Dismantling the body (Fig. 1)
Spread the body (2) slightly apart and lift off.
2. Exchanging the motor (Fig. 1)
Dismantle the body (see point 1). Press in the
snapin catches (3) of the two motor holders. Lift
out the motor (4) with attached cardan shaft.
3. Exchanging the pcboard,
change LED (Fig. 1)
Dismantle the motor (see point 2).
Release the snapin catch (5) with a small
screwdriver. Remove the weight (6). Press in the
snapin catches (7) of both bogie holders and lift
out the bogie holder (8).
WARNING:
The bogie will fall out at the bottom when the
bogie holder is lifted out.
Unscrew the fastening screw (9) of the
pcboard (10).
The LED (11) underneath the pcboard can now
be unsoldered.
4. Dismantling the bogie  Renewing the
adhesion tyres  Exchanging the coupling
shaft (Fig. 1)
 Dismantling the bogie
Dismantle the body (see point 1). Press in the
snapin catches (7) of the corresponding bogie
holders and liftout the bogie holder (8). The
bogie (12) can be easily pulled out downwards.
 Renewing the adhesion tyres
Release the snapin catch (13) and turn over
the bogie; the wheels must be facing upwards.
Remove the frame (14). The wheels are now
freely accessible so that the adhesion tyres (15)
can be renewed.
 Exchanging the coupling shaft
Unclip the retaining strap (18). Remove the
coupling shaft (17) with coupling (18). Unclip the
coupling from the coupling shaft.
Wartungsarbeiten
Maintenance works

5

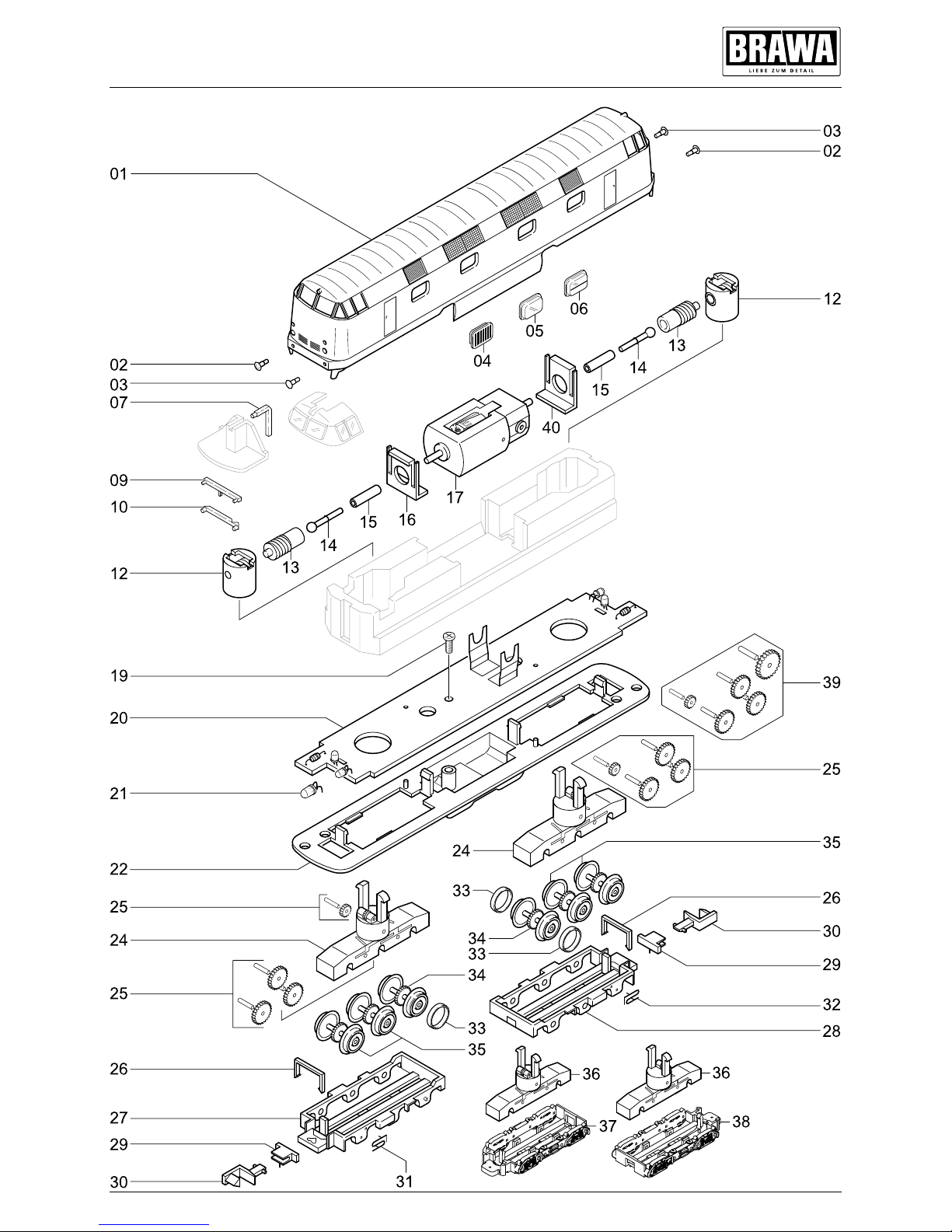

Fig. 1
Wartungsarbeiten
Maintenance works

6
5. Ölen (Fig. 2)
Der Motor und die Lagerstellen der Radsätze
können an den gekennzeichneten Punkten
sparsam mit Öl der Modellbaubranche geölt
werden. Zum Ölen des Motors ist das Gehäuse
abzunehmen, siehe Seite 6 Punkt 1.
6. Umrüsten auf Digitalbetrieb (Fig. 1/3)
Die Lok wird für analogen Gleichstrombetrieb
geliefert.
Gehäuse abnehmen, siehe Punkt 1. Für Digital-
betrieb müssen die Leiterbahnen an den mit X
gekennzeichneten Stellen mit einem Skalpell
oder scharfen Messer sauber durchtrennt
werden, da sonst Kurzschlussgefahr besteht. Die
Kabelenden des Digitaldecoders entsprechend
der Norm NEM 651 bzw. der Nummerierung des
Decoders/Platine anlöten. Digitaldecoder nach
entfernen des Gewichtes (Pos. 6, Fig. 1) im
Rahmen (22) verstauen.
Fig. 2
Motor/Motor
Räder/Wheels
Wartungsarbeiten
Maintenance works
Fig. 3
Platine Unterseite/PCB lower side
X
5. Lubricating (Fig. 2)
The motor and the wheelset bearings may be
sparingly lubricated at the marked places with
oil used for model making purposes. In order
to lubricate the motor, remove the housing,
compare page 8, item 1.
6. Converting to digital operation (Fig. 1/3)
The Eloc is equipped for analogue
directcurrent traction.
Remove body (see (1)). For digital operation, the
strip conductors at the points marked with an
X have to be cleanly separated with a scalpel
or sharp knife, as there is otherwise a risk of
short circuiting. Solder the cable ends of the
digital decoder according to the Norm NEM 651
respectively the numbering of the decoder/pcb.
Pack away the digital decoder in the frame (22)
after removing the weight (Pos. 6, Fig. 1).
X
X X

7
Gleichstrom / D.C.current
Ersatzteilliste Lokomotive BR V 180
Spare Parts List Locomotive BR V 180

8
Ersatzteilliste Lokomotive BR V 180
Spare Parts List Locomotive BR V 180
Artikelnummer/
Article number
Pos. Bennenung Description
Bestell Nr.
Order no.
61186/ 118 5487 61186/ 118 5529 61187
01 Gehäuse kpl. Body cpl. 0008792.03 – – •
0008822.02 • – –
0008822.03 – • –
02 Puffer gewölbt Buffer round 0008793.00 • • •
Puffer flach Buffer plain 0008794.00 • • •
06 Fenster geteilt Window split 0008815.00 • • –
07 Lichtleiter oben Light bar top 0008797.00 • • •
09 Lichtleiter rot Light bar red 0008799.00 • • •
10 Lichtleiter Light bar 0008800.00 • • •
12 Drehgestellhalter kpl. Bogie holder cpl. 0008742.00 • • •
13 Schnecke mit Pin Worm gear with pin 0008741.00 • • •
14 Kardanwelle Cardan shaft 0008623.00 • • •
15 Silikonschlauch Supple 0008802.00 • • •
16 Motorhalterung dick Motor support thick 0010857.00 • • •
17 Motor Motor 0005028.00 • • •
19 Schraube Screw 0008748.00 • • •
20 Platine kpl. PCB cpl. 0010804.00 • • –
0010805.00 – – •
21 LED LED 0008749.00 • • •
22 Rahmen mit Batteriekasten Frame with battery box 0008807.00 • • •
24 Getriebegehäuse kpl. Gearbox cpl. 0008783.01 – – •
25 Zahnradsatz kpl. Gear wheel set cpl. 0008767.00 – – •
26 Haltebügel Support 0008808.00 • • •
27 Getriebeabdeckung mit Gear box cover with frame 1 0008817.00 – – •
Rahmen 1
28 Getriebeabdeckung mit Gear box cover with frame 2 0008818.00 – – •
Rahmen 2
29 Kupplungsaufnahme NEM 355 Coupler holder NEM 355 0008811.00 • • •
30 Steckkupplung Coupler hook 0004677.00 • • •
31 Kühlschlauch 1 Couling hose 1 0008812.00 – – •
32 Kühlschlauch 2 Couling hose 2 0008813.00 – – •
33 Haftreifen Traction tire 0008417.00 • • •
34 Radsatz mit Haftreifennut Wheelset preparet for traction 0008766.00 • • •
tires
35 Radsatz ohne Haftreifen Wheelset without traction tires 0008765.00 • • •
36 Getriebegehäuse kpl. Gearbox cpl. 0008823.01 • • –
37 Getriebeabdeckung 2 Achsen Gear box cover with frame 1 0008825.01 • • –
mit Rahmen 1
38 Getriebeabdeckung 2 Achsen Gear box cover with frame 2 0008826.01 • • –
mit Rahmen 2
39 Zahnradsatz kpl. Gear wheel set cpl. 0008827.00 • • –
40 Motorhalterung dünn Motor support thin 0010858.00 • • •
• = verfügbar / available
– = nicht verfügbar / not available

9
Important notice!
When ordering spare parts you must always
state the order number and give the descrip-
tion. If you do not do this, the order cannot be
processed.
Order example:
Position (17), Motor = 0005028.00, Motor
Wichtiger Hinweis!
Bei der Bestellung von Ersatzteilen muss die
BestellNr. und die
Be nennung angegeben werden. Ist dies nicht
der Fall, kann die Bestellung nicht bearbeitet
werden.
Bestellbeispiel:
Position (17), Motor = 0005028.00, Motor

61186.99.50 / 09 12  BRA
Brawa Artur Braun Modellspielwarenfabrik GmbH & Co.
Uferstraße 2628 · D73630 Remshalden
Hotline [phone]  979 35 68
Telefax +49 (0)7151  746 62
www.brawa.de
