brennenstuhl LUFOS 420 User manual

Bedienungsanleitung ............................................................................. 4
Operating Instructions .......................................................................... 8
Mode d’emploi......................................................................................... 12
Handleiding .............................................................................................. 16
Manuale di istruzioni ............................................................................ 20
Bruksanvisning ........................................................................................ 24
Manual de instrucciones ..................................................................... 28
Instrukcja obsługi ................................................................................... 32
Návod k obsluze ...................................................................................... 36
Használati útmutató ............................................................................. 40
Kullanım talimatı .................................................................................... 44
Käyttöohje ................................................................................................. 48
Οδηγίες χρήσης ....................................................................................... 52
Руководство по эксплуатации ...................................................... 56
Manual de instruções ........................................................................... 60
Kasutusjuhend ......................................................................................... 64
Návod na používanie ............................................................................ 68
Navodilo za uporabo ............................................................................ 72
Eksploatavimo instrukcija .................................................................. 76
Lietošanas instrukcija .......................................................................... 80
Batterie Duo LED Strahler
Battery Duo LED Light
Projecteur LED duo à piles
Batterij duo LED Straler
LUFOS 420

2
1 2
3
5 6
7 8
4
Auto 50%
Auto 100%
OFF

3
TIME
30 sec
30 sec
10 sec
10 sec
+ – 30 sec 10 sec + –
TIME
LUX
LUX
+ –
TIME
180°
910
11
13 14
15 16
12

4
Batterie Duo LED Strahler LUFOS 420
ACHTUNG:
Lesen Sie vor der Montage des Strahlers diese Gebrauchsanweisung bitte aufmerksam durch
und bewahren Sie sie anschließend gut auf!
ÜBERSICHT BEDIENTEILE:
TECHNISCHE DATEN
MARSODMS4x2:sDEL
mI042x2:mortsthciL
K000.5:ebrafthciL
)llecybaB-C(41RLx3:eirettaB
Betriebsdauer bei 6 Schaltzyklen
egaT008.xam:.keS01àthcaNorp
xul01:rosnesthcaN/-gaT
Leuchtdauer einstellbar: 10 – 30 Sek.
Bewegungsmelder Erfassungswinkel: 180°
Bewegungsmelder Erfassungsbereich: 10 m
44PI:tlewmUtraztuhcS
C°54+–C°01-:hcierebrutarepmeT
Bedienungsanleitung
Strahler-
kopf
Montageplatte
Batteriefach
Bewegungsmelder
Schalter„Auto 50%/

5
Dieser Batterie LED-Strahler ist für Beleuchtungszwecke im Innen- und Außenbereich geeignet
und für die Festmontage vorgesehen. Der Strahler darf nicht für andere Zwecke eingesetzt
werden.
SICHERHEITSHINWEISE
• Benutzen Sie den Strahler nicht bei Beschädigungen. Wenden Sie sich dann an eine
Elektrofachkraft oder an die angegebene Serviceadresse.
• Schauen Sie nicht direkt in das Licht.
• Eine zerstörte Schutzabdeckung muss vor weiterer Benutzung des Strahlers durch eine
Original Brennenstuhl®-Schutzabdeckung ersetzt werden.
• Der Strahler ist gegen Spritzwasser geschützt. Tauchen Sie den Strahler niemals in Wasser
oder andere Flüssigkeiten.
• Verwenden Sie den Strahler nicht in explosionsgefährdeter Umgebung – Lebensgefahr!
• VerwendenSie nur Qualitätsbatterien zum Austausch.
MONTAGE UND EINLEGEN DER BATTERIEN
1. Vorbereitung: (Abb. 2)
Abb. 2.1) durch leichtes Ausdrehen.
Drücken Sie denEntriegelungsknopf (Abb. 2.2) und ziehen Sie die Montageplatte mit der
Lasche aus dem Gehäuse (Abb. 2.3).
2. Montage: (Abb. 3 – 4)
Der Strahler wird mit der Montageplatte befestigt.
Die empfohlene Montagehöhe liegt zwischen 1,8 und 2,5 m. (Abb. 3)
Markieren Sie die Position der Bohrlöcher für die Befestigung der Montageplatte und bohren
Sie entsprechende Löcher in die Wand (Abb. 3+4).
Befestigen Sie die Montageplatte mit beiliegenden (oderanderen geeigneten) Schrauben an
der Wand.
3. Bestückung mit Batterien (Abb. 5)
Bestücken Sie denBatterieschacht mit den Batterien. Legen Sie dazu das„Entnahmeband“
vorher unter die Batterien. Die richtige Polung der Batterien ist imBatteriefach angezeigt.
4. Strahler befestigen (Abb. 6)
Drücken Sie den Entriegelungsknopf (Abb. 6.1) und drücken den Strahler auf die ange-
schraubte Montageplatte (Abb. 6.2). Drehen sie die Befestigungsschraube (Abb. 6.3) fest.
5. Strahler ausrichten (Abb. 8)
Beide Strahlerköpfe können entweder gemeinsam oder einzeln horizontal gedreht und
vertikal geneigt werden. Die Einstellung erfolgt stufenlos und ohne Werkzeuge.
Batterie Duo LED Strahler LUFOS

6
Batterie Duo LED Strahler LUFOS
FUNKTIONSBESCHREIBUNG
Mit dem Schalter„AUTO 50%/AUTO 100%/OFF“ kann 50 oder 100% Licht gewählt oder ganz
(nedrewtetlahcsegsua Abb.8). Dadurch kann die Laufzeit der Batterie von 400 Tagen (100% Licht)
auf 800 Tage (50% Licht) erhöht werden.
Der Strahler ist mit einem Tag-/Nacht- und einem Infrarot-Sensor ausgestattet. Der Tag-/Nacht-
sensor aktiviert den Strahler. Der Strahler schaltet sich automatisch ein, wenn der Infrarot-Sensor
im Umfeld Bewegungen feststellt.
Richten Sie den Bewegungsmelder möglichst nicht auf Schwimmbecken, Heizluftabzüge, Klima-
anlagenoder Objekte, die starken Temperaturschwankungen ausgesetzt sind. Vermeiden Sie, den
Bewegungsmelder auf Bäume oder Büsche zu richten oderauf Plätze, an denen sich oft Haustiere
aufhalten könnten. Der Bewegungsmelder kann horizontal nach rechts und links gedreht und so
der Erfassungsbereich verändert werden.
lichbei Bewegungen, die direkt auf das Gerät zulaufen.
Am Bewegungsmelder kann die Einschaltdauer eingestellt werden (Abb. 7). Drehen Sie dazu den
Bewegungsmelder-Kopf soweit, bisder Einstellregler sichtbar wird. Mit diesem Regler können Sie
eine beliebige Einschaltzeit zwischen 10 und 30 Sekunden wählen, nachdem die letzte Bewegung
erfasst wurde. Durch Drehen des TIME-Reglers im Uhrzeigersinn nimmt die Zeitspanne zu, gegen
denUhrzeigersinn nimmt sie ab.
AUSTAUSCH DER BATTERIEN(Abb. 9 – 13)
Wenn die Lampe anfängt zu blinken, müssen die Batterien getauscht werden.
Abb. 9.1) durch leichtes Ausdrehen. Drücken Sie den Ent-
riegelungsknopf (Abb. 9.2) und ziehen den Strahler von der Montageplatte (Abb. 9.3)Ziehen Sie
die Batterien mittels dem„Entnahmeband“ aus demBatteriefach (Abb. 10). Bestücken Sie den
Batterieschacht mit neuen Batterien. Legen Sie dazu das„Entnahmeband“ vorher unter die Bat-
terien. Die richtige Polung der Batterien ist im Batteriefach angezeigt (Abb. 11). Drücken Sie den
Entriegelungsknopf (Abb. 12.1) und drücken den Strahler auf die angeschraubte Montageplatte
(Abb. 12.2). Drehen sie die Befestigungsschraube (Abb. 12.3) wieder fest.
WARTUNG
Die Lichtquelle dieses Strahlers ist nicht ersetzbar. Wenn die Lichtquelle ihr Lebensdauerende er-
reicht hat, ist der gesamte Strahler zu ersetzen.
REINIGUNG
Verwenden Sie keine Lösungsmittel, ätzende Reinigungsmittel oder ähnliches. Benutzen Sie zur
Reinigung nur ein trockenes oder leicht angefeuchtetes Tuch.

7
ENTSORGUNG
Elektrogeräte umweltgerecht entsorgen!
Elektrogeräte gehören nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte müssen
verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wieder-
verwertung zugeführt werden. Möglichkeiten zur Entsorgung des ausgedienten Geräts
erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
UMWELTSCHÄDEN DURCH FALSCHE ENTSORGUNG DER BATTERIEN!
Batterien gehören nicht in den Hausmüll. Sie können giftige Schwermetalle enthalten
und unterliegen der Sondermüllbehandlung. Geben Sie deshalb verbrauchte Batterien
bei einer kommunalen Sammelstelle ab.
KONFORMITÄTSERKLÄRUNG
Die Konformitätserklärung ist beimHersteller hinterlegt.
Hersteller
Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1 – 3 · D-72074 Tübingen
H. Brennenstuhl S.A.S.
lectra technik ag
Blegistrasse 13 · CH-6340 Baar
www.brennenstuhl.com
Batterie Duo LED Strahler LUFOS

8
Battery Duo LED Light LUFOS 420
ATTENTION:
Please read these operating instructions carefully before installing the light and keep them avai-
lable!
OVERVIEW OF OPERATING CONTROLS:
TECHNICAL DATA
MARSODMS4x2:sDEL
K000,5:ruolocthgiL
)llecybabC(41RLx3:yrettaB
Service life at 6 switching cycles
per night for 10 sec. each: max. 800 days
xul01:rosnesthgin/yaD
Light duration adjustable: 10 – 30 sec.
Motion detector detection angle: 180°
Motion detector detection range: 10 m
Ambient degree of protection: IP 44
C°54+–C°01-:egnarerutarepmeT
Operating instructions
Light
head
Mounting
plate
Battery
compartment
Motion detector
Switch„Auto 50%/

9
This battery LED light is suitable for lighting purposes both indoors and outdoors and is intended
SAFETY INSTRUCTIONS
address.
• Do not look directly into the light.
• Open the device only to replace usedbatteries.
• A destroyed protective cover must be replaced with an original Brennenstuhl® protective
cover before the light can be used again.
• The light is protected against water spray. Never submerge the headlight in water or other
liquids.
• Do not use the light in potentiallyexplosive environments – mortal danger!
• Use only quality batteries for replacement.
INSTALLATION AND PUTTING IN THE BATTERIES
1. Preparation:(Fig. 2)
Open the fastening screw (Fig. 2.1) by unscrewing it slightly.
Press the release button (Fig. 2.2) and pull the mounting plate out of the housing with
thestrap (Fig. 2.3).
2. Installation: (Fig. 3 – 4)
The light is attached with the mounting plate.
The recommended installation height is between 1.8 and 2.5 m. (Fig. 3)
Mark the position of the drill holes for fastening the mounting plate and drill the
corresponding holes in the wall (Fig. 3+4).
Fasten the mounting plate to the wall with the supplied (or other suitable) screws.
3. Equipping with batteries (Fig. 5)
Install the batteries in the battery compartment. First put the “removal tape” under the
batteries. The correct polarity of the batteriesisshown in the battery compartment.
4. Attach light (Fig. 6)
Press the release button (Fig. 6.1) and press the light onto the screwed-on mounting plate
(Fig. 6.2). Tighten the fastening screw (Fig. 6.3).
5. Aim light (Fig. 8)
Battery Duo LED Light LUFOS

10
Battery Duo LED Light LUFOS
DESCRIPTION OF FUNCTION
Using the switch "AUTO 50%/AUTO 100%/OFF", you can select 50% or 100% light or switch
Fig. 8). This can increase the battery life from 400 days (100% light)
to 800 days (50% light).
The light is equipped with aday/night sensor and an infrared sensor. The day/night sensor
activates the light. The light switches on automatically when the infrared sensor detects
movements in the area.
If possible, do not point the motion detector toward swimming pools, heating air extractors,
airconditioners or objects subject to strong temperature variations. Avoid directing the motion
detector at trees or buses or places where pets frequently are. The motion director can be rotated
horizontally to the right and left, which changes the detection area.
When attaching the light, note that the motion detector reacts most sensitively to movements
The switch-on duration can be set on the motion detector (Fig. 7). Turn the motion detector head
until the setting control is visible. With this control, you can select any switch-on time between
10seconds and 30 seconds after the last movement has been detected. Turning the TIME control
in the clockwise direction increases the time period, and reduces it in the anti-clockwise direction.
REPLACE THE BATTERIES(Fig. 9 – 13)
Openthe fastening screw (Fig. 9.1) by unscrewing it slightly. Press the release button (Fig. 9.2) and
pull the light from the mounting plate (Fig. 9.3). Pull the batteries out of the compartment using
the “removal tape” (Fig. 10). Install new batteries in the battery compartment. First put the“removal
tape” under the batteries. The correct polarity of the batteries is shown in the battery compartment
(Fig. 11). Press the release button (Fig. 12.1) and press the light onto the screwed-on mounting
plate (Fig. 12.2). Tighten the fastening screw (Fig. 12.3) again.
SERVICING
The light source of this light cannot be replaced. If the light source has reached the end of its
service life, the entire light must be replaced.
CLEANING
Do not use any solvents, corrosive detergents or the like. Use onlyadry or slightly moist cloth
forcleaning.

11
DISPOSAL
Dispose of electrical devices in an environmentally friendly way!
Electrical devices do not belong in the household rubbish!
According to the European Directive 2012/19/EU on old electrical and electronic devices,
used electrical devices must be collected separately and turned over for environmen-
device at your town or city administration.
ENVIRONMENTAL DAMAGE DUE TO IMPROPER DISPOSAL OF BATTERIES!
Batteries do not belong in the household rubbish. They can contain poisonous heavy
metals and are disposed of as hazardous waste. Therefore, dispose of used batteries at
acommunal collection point.
Manufacturer
Hugo Brennenstuhl GmbH & Co. KG
Seestr. 1 – 3 · D-72074 Tübingen
H. Brennenstuhl S.A.S.
lectra technik ag
Blegistrasse 13 · CH-6340 Baar
www.brennenstuhl.com
Battery Duo LED Light LUFOS
EU DECLARATION OF CONFORMITY
UK DECLARATION OF CONFORMITY
NO 1 Royal Exchange London EC3V 3DG, UK
Brennenstuhl UK Ltd.,

12
Mode d‘emploi
Projecteur LED duo à piles LUFOS 420
ATTENTION :
Lisez attentivement le présent mode d'emploi avant l'installation du projecteur et conservez-le
ensuite précieusement !

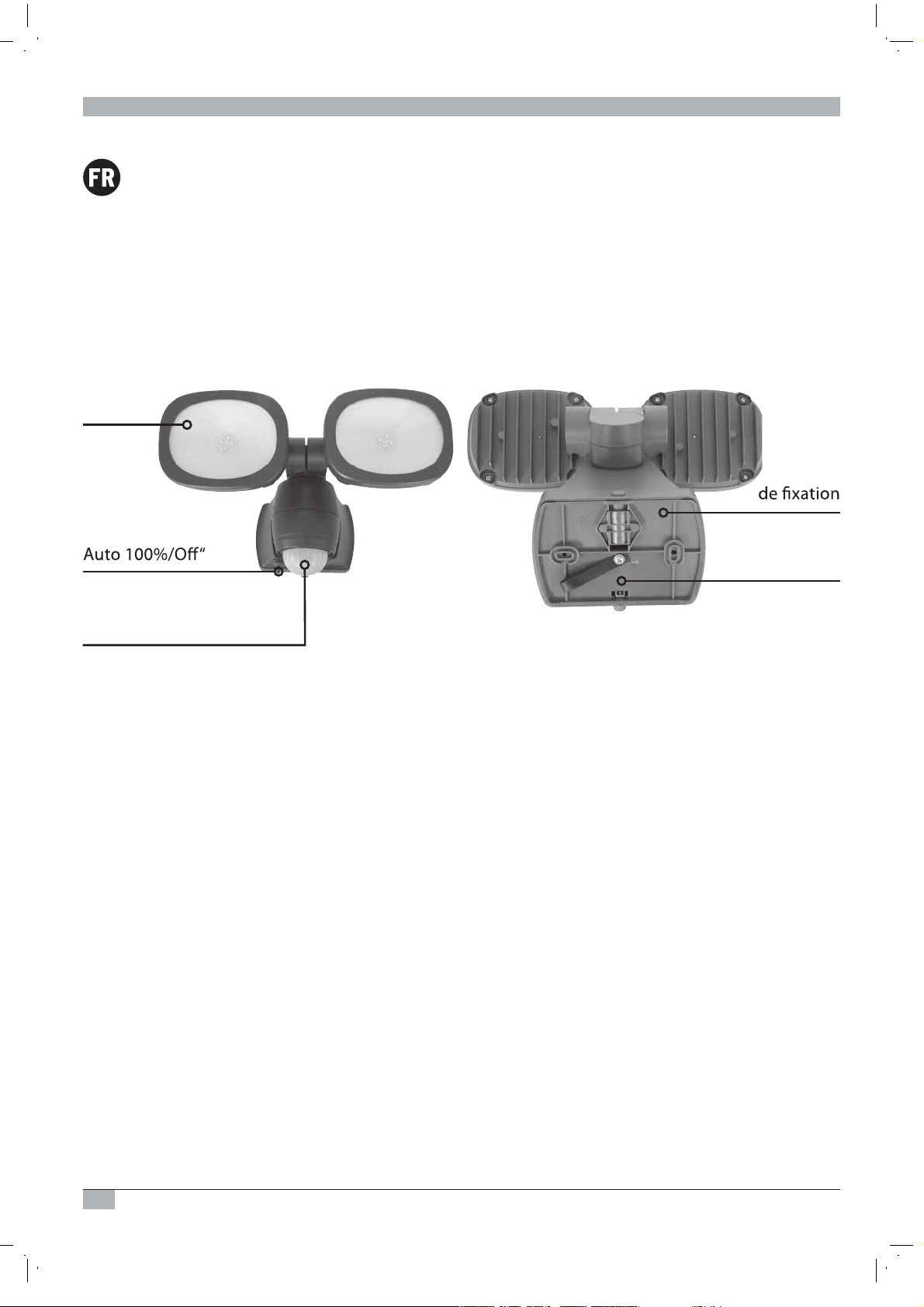

PRÉSENTATION DU PRODUIT :
CARACTÉRISTIQUES TECHNIQUES
MARSODMS4x2:DEL
mI042x2:xuenimulxulF
K0005:nivleK
)llecybaB-C(41RLx3:seliP
Autonomie pour 6 cycles de fonctionnement
.xamsruoj008:.s01àtiunrap
xul01:tiun/ruojruetpaC
.s03–01:elbalgéreimonotuA
Angle de détection du détecteur de mouvements : 180°
Zone de détection du détecteur de mouvements : 10 m
44PI:noitcetorpedecidnI
C°54+–C°01-:e
rutarépmetedsegalP
Projecteur
Support
Compartiment
despiles
Détecteur de
mouvements
Interrupteur
„Auto 50%/

13
Projecteur LED duo à piles LUFOS
Ce projecteur LED sur piles est prévu pour une utilisation à l’intérieur et à l’extérieur et conçu pour
CONSIGNES DE SÉCURITÉ
• N'utilisez pas le projecteur s'il est endommagé. Dans ce cas, contactez un professionnel agréé
ou l'assistance technique habilitée.
• Ne regardez jamais directementle faisceaude la lampe.
• N'ouvrez l'appareil que pour procéder au remplacement des piles usagées.
• Si laplaque de montage est endommagée, la remplacer par une
plaque de rechange originale Brennenstuhl®.
• Le projecteur est protégé contre lesprojections d’eau. Ne plongez jamais le projecteur ou ses
composants dansl'eau ou tout autre liquide.
• N'utilisez jamais le projecteur dans des environnements présentantdes risques d'explosion :
danger de mort !
• Lors du remplacement despiles, utilisez uniquementdespilesde qualité.
INSTALLATION ET INSERTION DES PILES
1. Préparation : (illustration 2)
Desserrez la vis de maintien (Illustration 2.1) par un dévissage facile.
Appuyez sur le bouton de déverrouillage (Illustration 2.2) et tirez la plaque de montage à
l'aide de la languette du boîtier (Illustration 2.3).
2. Montage : (Illustration 3 – 4)
Le projecteur est installé à l’aide de la plaque de montage. La hauteur d’installation
recommandée est comprise entre 1,8 et 2,5 m. (Illustration 3) Marquez l'emplacement des
correspondants dans le mur (Illustration 3+4). Fixez laplaque de montage au mur àl'aide
des vis fournies (ou d'autres vis adaptées).
3. Insertion des piles (Illustration 5)
Placez les piles dans le compartiment à piles. Pour ce faire, placez au préalable la
« bande de retrait » sous les piles. La bonne polarité des piles est indiquée dans le
compartiment des piles.
4. Fixer le projecteur (Illustration 6)
Appuyez sur le bouton de déverrouillage (Illustration 6.1)etappuyez le projecteur sur la
plaque de montage vissée (Illustration 6.2). Serrez à nouveau la vis de maintien
(Illustration 6.3).
5. Orientez le projecteur (Illustration 8)
Les deux têtes peuvent être orientées horizontalement et inclinés verticalement ensemble

14
DESCRIPTION DU FONCTIONNEMENT
L'interrupteur «AUTO 50%/AUTO 100%/ARRET» permet d'activer oud'éteindre complètement
l'éclairage 50% ou 100% (Illustration8). Ainsi, la durée de vie de la batterie peut augmenter de
400jours (éclairage 100%) à 800jours (éclairage 50%).
Le projecteur est équipé d'un capteur jour/nuit et d'un capteur infrarouge. Le capteur jour/nuit
active le projecteur. Le projecteur s'allume automatiquement lorsque le capteur infrarouge
détecte des mouvements aux alentours.
Si possible, ne dirigez pas le détecteur de mouvements vers des bassins, des ventilations à air
chaud, des systèmes de climatisation ou des objets exposés à de fortes variations de température.
Évitez de diriger le détecteur de mouvements vers desarbres ou desbuissons, ou vers des
endroits abritant souvent des animaux domestiques. Il est possible de faire pivoter détecteur de
détection.
Lors de l'installation duprojecteur, veillez à ce que le détecteur de mouvements soit le plus
sensible aux mouvements traversant son champ de détection et le moins sensible à ceux arrivant
directement sur l'appareil.
La durée de fonctionnement du détecteur de mouvements peut être réglée (Illustration 7).
Pour ce faire, tournez la tête du détecteur de mouvements jusqu'à ce que le régulateur devienne
visible. Ce régulateur vous permet de choisir une durée d'éclairage comprise entre 10 secondes
et 30 secondes, après la détection du dernier mouvement. En tournant le régulateur de temps
dans le sens des aiguilles d'une montre, l'intervalle de temps augmente. Dans le sens inverse des
aiguilles d'une montre, il diminue.
REMPLACEMENT DES PILES (Illustrations 9 –13)
Lorsque le projecteur commence à clignoter, les piles doivent être remplacées.
Desserrez la vis de maintien (Illustration 9.1) par un dévissage facile. Appuyez sur le bouton de
déverrouillage (Illustration 9.2)et retirez le projecteur de laplaque de montage (Illustration 9.3)
Retirez les piles de leur compartiment à l'aide de la « bande de retrait » (Illustration 10).
Placez de nouvelles piles dans le compartiment à piles. Pour ce faire, placez au préalable la
« bande de retrait » sous les piles. La bonne polarité des piles est indiquée dans le compartiment
des piles (Illustration 11). Appuyez sur le bouton de déverrouillage (Illustration 12.1)
et appuyez le projecteur sur la plaque de montage vissée (Illustration 12.2).
Serrez à nouveau la vis de maintien (Illustration 12.3).
MAINTENANCE
La source lumineuse de ce projecteur ne peutpasêtre remplacée. Une fois que la source
remplacé.
Projecteur LED duo à piles

15
NETTOYAGE
N'utilisez aucun solvant, produit de nettoyage abrasif ou autres produits similaires. Pour le
MISE AU REBUT
Les appareils électriques doivent être mis au rebut conformément aux normes
environnementales !
Les appareils électriques ne doivent pas être mis dans les ordures ménagères !
Selon la directive européenne 2012/19/CE relative aux appareils électriques et électro-
niques usagés, les appareils électriques doivent être collectés séparément et recyclés de
manière respectueuse de l’environnement. Pour connaître les solutions de mise au rebut
d'un appareil usagé, adressez-vous à votre administration locale ou communale.
POLLUTION CAUSÉE PAR UNE MAUVAISE MISE AU REBUT DES PILES
Ne jetez pas les piles avec les ordures ménagères. Elles peuvent contenir des métaux
les piles usées dans une déchetterie municipale.
DÉCLARATION DE CONFORMITÉ
La déclaration de conformité est disponible auprès du fabricant.
Fabricant
Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1 – 3 · D-72074 Tübingen
H. Brennenstuhl S.A.S.
lectra technik ag
Blegistrasse 13 · CH-6340 Baar
www.brennenstuhl.com
Projecteur LED duo à piles

16
Batterij duo LED Straler LUFOS 420
LET OP:
Lees voor de montage van de straler deze handleiding zorgvuldig door en bewaar deze daarna goed!
OVERZICHT BEDIENINGSELEMENTEN:
TECHNISCHE GEGEVENS
MARSODMS4x2:s'DEL
mI042x2:moortsthciL
K000.5:ruelkthciL
)llecybaB-C(41RLx3:jirettaB
Bedrijfsduur bij 6 schakelcycli
negad008.xam:.ces01àthcanrep
xul01:rosnesthcan/-gaD
Verlichtingsduur instelbaar: 10 – 30 sec.
Bewegingsmelder detectiehoek: 180°
Bewegingsmelder detectiebereik: 10 m
Beschermingsklasse milieu: IP 44
C°54+–C°01-:kierebruutarepmeT
Handleiding
Straler-
kop
Montageplaat
Batterijvak
Bewegingsmelder
Schakelaar
„Auto 50%/

17
Deze batterij LED Straleris geschikt voor verlichtingsdoeleinden, zowel binnen als buiten, enbedoeld
voor vaste montage. De schijnwerper mag niet voor andere doeleinden wordengebruikt.
VEILIGHEIDSINSTRUCTIES
• Gebruik de straler niet als deze beschadigd is. Schakel dan een elektromonteur in of stuur de
straler naar het vermelde serviceadres.
• Kijk niet direct in het licht.
• Open het apparaat alleen om lege batterijen te vervangen.
• Een onherstelbaar beschadigde veiligheidsplaat moet door een originele Brennenstuhl®-
veiligheidsplaat worden vervangen voordat de straler opnieuw wordt gebruikt.
• De straler is tegen spatwater beschermd. Dompel de straler nooit in water of andere
• Gebruik de straler niet op plaatsen waar explosiegevaar heerst – levensgevaar!
• Vervang de batterijen alleen met kwalitatief hoogwaardige batterijen.
MONTAGE EN PLAATSEN VAN DE BATTERIJEN
1. Voorbereiding: (afb. 2)
Draai de bevestigingsschroef (Afb. 2.1) voorzichtig eruit.
Druk op de ontgrendelingsknop (Afb. 2.2) en trek de montageplaat aan het lipje uit
debehuizing (Afb. 2.3).
2. Montage: (Afb. 3 – 4)
De straler wordt met de montageplaat bevestigd.
De aanbevolen montagehoogte is tussen 1,8 en 2,5 m. (Afb. 3)
Markeer de positie van de boorgaten voor de bevestiging van de montageplaat en boor
Afb. 3+4).
Bevestig de montageplaat met de meegeleverde (of andere geschikte) schroeven aan
demuur/wand.
3. Plaatsing van de batterijen (Afb. 5)
Plaats de batterijen in het batterijvak. Leg eerst het„verwijderingsband“ onder de batterijen.
De plus- en minpolen van de batterijen zijn in het batterijvak aangegeven.
4. Straler bevestigen (Afb. 6)
Druk op de ontgrendelingsknop (Afb. 6.1) en druk de straler op de vastgeschroefde
montageplaat (Afb. 6.2). Draai de bevestigingsschroef (Afb. 6.3) vast.
5. Straler uitlijnen (Afb. 8)
Beide spots kunnen horizontaal gedraaid worden of verticaal gekanteld worden.
De instelling is traploosen vereist geen gereedschap.
Batterij duo LED Straler LUFOS

18
Batterij duo LED Straler LUFOS
BESCHRIJVING VAN DE WERKING
Met de schakelaar„AUTO 50%/AUTO 100%/OFF“ kan de verlichting 50 of 100% geselecteerd
worden of volledig uitgeschakeld worden (Afb. 8). Daardoor kan de levensduur van de batterij
verlengd worden van 400 dagen (100% licht) tot 800 dagen (50%).
De straler is voorzien van een dag-/nacht- en een infraroodsensor. De dag-/nachtsensor schakelt
de straler in. De straler wordt automatisch ingeschakeld, wanneer de sensor in de omgeving
bewegingen detecteert.
Richt de bewegingsmelder zo mogelijk niet op zwembaden, verwarmingsluchtafvoeren, aircon-
ditionings of objecten, welke zijn blootgesteld aan sterke temperatuurvariaties. Richt de bewe-
gingsmelder niet op bomen of struiken of op plaatsen, waar vaak huisdieren kunnen verblijven.
De bewegingsmelder kan horizontaal naar rechts en links worden gedraaid, waardoor het
detectiebereik kan worden gewijzigd.
Let er bij het monteren van de straler op dat de bewegingsmelder het meest gevoelig reageert
op bewegingen die dwarsdoor het detectieveld lopen en het minst gevoelig op bewegingen die
direct op het apparaat toekomen.
Op de bewegingsmelder kan de inschakelduur worden ingesteld (Afb. 7). Verdraai de kop van de
bewegingsmelder zodanig dat de instelregelaar zichtbaar wordt. Met deze regelaar kunt ueen
willekeurige inschakeltijd tussen 10 en 30 seconden kiezen, nadat de laatste beweging werd
gedetecteerd. Door het rechtsom draaien van de TIME-regelaar neemt de tijdsperiode toe, door
linksom draaien af.
BATTERIJEN VERVANGEN (Afb. 9 – 13)
Als de lamp begint te knipperen, moeten de batterijen vervangen worden.
Draai de bevestigingsschroef (Afb. 9.1) voorzichtig eruit. Druk op de ontgrendelingsknop
() en trek de straler van de montageplaat (Afb. 9.3) af. Trek de batterijen met behulp van
de„verwijderingsband“ uit het batterijvak (Afb. 10). Plaats de nieuwe batterijen in het batterijvak.
Leg eerst het„verwijderingsband“ onder de batterijen. De plus- en minpolen van de batterijen zijn
in het batterijvak aangegeven (Afb. 11). Druk op de ontgrendelingsknop (Afb. 12.1)en druk de
straler op de vastgeschroefde montageplaat (Afb. 12.2). Draai de bevestigingsschroef (Afb. 12.3)
weer vast.
ONDERHOUD
De lichtbron van deze straler kan niet worden vervangen. Wanneer de lichtbron het einde van zijn
levensduur heeft bereikt, moet de hele straler worden vervangen.
REINIGING
Gebruik geen oplosmiddelen, bijtende reinigingsmiddelen en dergelijke. Gebruik voor het
reinigen alleen een droge of licht bevochtigde doek.

19
AFVOER
Elektrische apparaten moeten op milieuvriendelijke wijze worden afgevoerd!
Elektrische apparaten horen niet in hethuishoudelijk afval!
elektronische apparatuur moeten oude elektrische apparaten gescheiden worden
ingezameld en bij een milieuvriendelijk recyclingcentrum worden afgegeven. Informatie
over de mogelijke afvoer van het afgedankte apparaat krijgt ubij uw gemeente.
MILIEUSCHADE DOOR VERKEERDE AFVOER VAN DE BATTERIJEN!
Batterijen horen niet in het huishoudelijk afval. Ze kunnen giftige zware metalen
bevatten en moeten als speciaal afval worden behandeld. Breng afgedankte batterijen
daarom naar een gemeentelijke inzamelplaats.
CONFORMITEITSVERKLARING
De fabrikant beschikt over de conformiteitsverklaring.
Fabrikant
Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1 – 3 · D-72074 Tübingen
H. Brennenstuhl S.A.S.
lectra technik ag
Blegistrasse 13 · CH-6340 Baar
www.brennenstuhl.com
Batterij duo LED Straler LUFOS

20
ATTENZIONE:
in buone condizioni!
PANORAMICA UNITÀ DI CONTROLLO:
DATI TECNICI
MARSODMS4x2:DEL
mI042x2:eculetnerroC
K000.5:eculeroloC
)CopitybaBallec(41RLx3:airettaB
Durata di funzionamento con 6 cicli
di commutazione ogni notte a10 sec.: max. 800 giorni
xul01:etton/onroigerosneS
Durata dell'illuminazione regolabile: 10 – 30 sec.
Angolo di rilevamento rilevatore di movimento: 180°
Campo di rilevamento rilevatore di movimento: 10 m
Grado di protezione ambiente_ IP 44
C°54+aC°01-ad:arutarepmetidegnaR

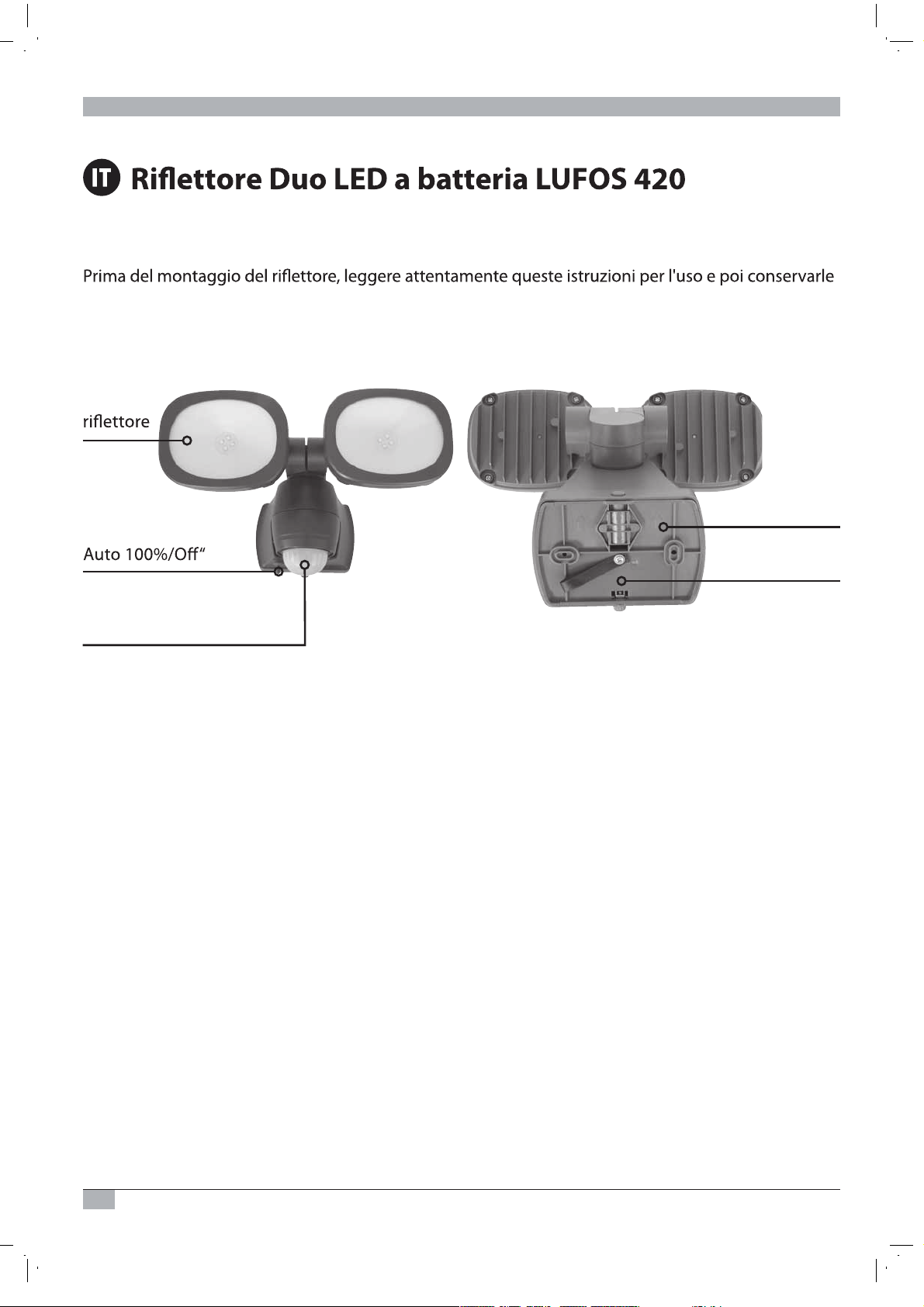

Manuale di istruzioni
Testa del
Piastra di
montaggio
Vano batterie
Rilevatore di
movimento
Interruttore
„Auto 50%/
