Bresser 40-25860 User manual

Entfernungsmesser 6x25 1200Y
Rangefinder 6x25 1200Y
Art. No. 40-25860
DE
BEDIENUNGSANLEITUNG
GB
INSTRUCTION MANUAL

Fig. 1
Fig. 2
ABD
C
E

DE Bedienungsanleitung .................................................................4
GB Instruction Manual ..................................................................16
Fig. 3
j
1)
1
1

- 4 -
Sicherheitshinweise
KLASSE 1 LASER PRODUKT
Dieses Gerät ist als KLASSE 1 LASER PRODUKT eingestuft gemäß IEC 60825-1.
Die zugängliche Laserstrahlung ist unter vernünftigerweise vorhersehbaren Bedingungen
und unter bestimmungsgemäßem Gebrauch ungefährlich.
Das Gehäuse nicht öffnen. Das Gerät enthält keinerlei Teile, die vom Benutzer gewartet
werden können. Überlassen Sie Wartungsarbeiten qualizierten Kundendienst-Fachleu-
ten.
Bestimmungsgemäßer Gebrauch
Das Gerät ist bestimmt zum Messen von Entfernungen und Geschwindigkeiten.
GEFAHR von Körperschäden!
Schauen Sie mit diesem Gerät niemals direkt in die Sonne oder in die Nähe der Sonne. Es
besteht ERBLINDUNGSGEFAHR!
Dieses Gerät beinhaltet Elektronikteile, die über eine Stromquelle (Netzteil und/oder
Batterien) betrieben werden. Lassen Sie Kinder beim Umgang mit dem Gerät nie unbe-

- 5 -
aufsichtigt! Die Nutzung darf nur wie in der Anleitung beschrieben erfolgen, andernfalls
besteht GEFAHR eines STROMSCHLAGS!
Batterien gehören nicht in Kinderhände! Achten Sie beim Einlegen der Batterie auf die
richtige Polung. Ausgelaufene oder beschädigte Batterien verursachen Verätzungen,
wenn Sie mit der Haut in Berührung kommen. Benutzen Sie gegebenenfalls geeignete
Schutzhandschuhe.
Verpackungsmaterialien (Plastiktüten, Gummibänder, etc.) von Kindern fernhalten! Es
besteht ERSTICKUNGSGEFAHR!
BRAND-/EXPLOSIONSGEFAHR!
Setzen Sie das Gerät keinen hohen Temperaturen aus. Benutzen Sie nur das mitgelie-
ferte Netzteil oder die empfohlenen Batterien. Gerät und Batterien nicht kurzschließen
oder ins Feuer werfen! Durch übermäßige Hitze und unsachgemäße Handhabung können
Kurzschlüsse, Brände und sogar Explosionen ausgelöst werden! Setzen Sie das Gerät –
speziell die Linsen – keiner direkten Sonneneinstrahlung aus! Durch die Lichtbündelung
könnten Brände verursacht werden.
GEFAHR von Sachschäden!
Bauen Sie das Gerät nicht auseinander! Wenden Sie sich im Falle eines Defekts bitte an
DE

- 6 -
Ihren Fachhändler. Er nimmt mit dem Service-Center Kontakt auf und kann das Gerät ggf.
zwecks Reparatur einschicken.Benutzen Sie nur die empfohlenen Batterien. Ersetzen Sie
schwache oder verbrauchte Batterien. Batterie aus dem Gerät entfernen, wenn es längere
Zeit nicht benutzt wird!
Setzen Sie das Gerät keinen Temperaturen über 60° C aus!
SCHUTZ der Privatsphäre!
Das Gerät ist für den Privatgebrauch gedacht. Achten Sie die Privatsphäre Ihrer Mitmen-
schen – schauen Sie mit diesem Gerät zum Beispiel nicht in Wohnungen!
ENTSORGUNG
Entsorgen Sie die Verpackungsmaterialien sortenrein. Informationen zur ordnungsge-
mäßen Entsorgung erhalten Sie beim kommunalen Entsorgungsdienstleister oder Um-
weltamt.
Werfen Sie Elektrogeräte nicht in den Hausmüll!
Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte
und deren Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt
gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

- 7 -
Entladene Altbatterien und Akkus müssen vom Verbraucher in Batteriesammelgefäßen
entsorgt werden. Informationen zur Entsorgung alter Geräte oder Batterien, die nach dem
01.06.2006 produziert wurden, erfahren Sie beim kommunalen Entsorgungsdienstleister
oder Umweltamt.
EG-Konformitätserklärung
Eine „Konformitätserklärung“ in Übereinstimmung mit den anwendbaren Richtlinien und
entsprechenden Normen ist von der Bresser GmbH erstellt worden. Diese kann auf Anfra-
ge jederzeit eingesehen werden.

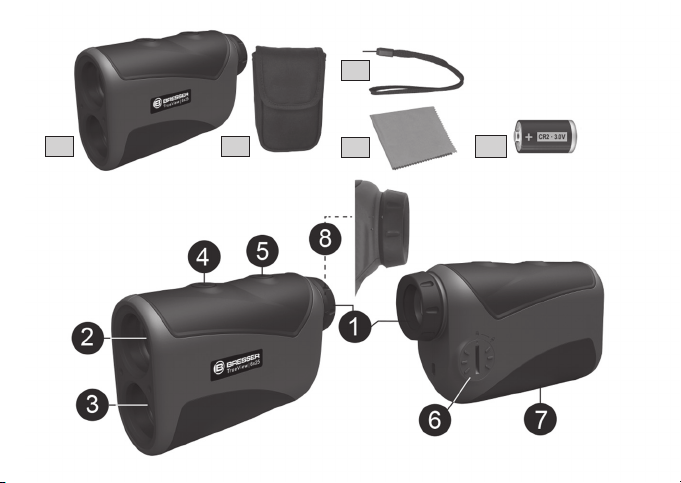

Lieferumfang (Fig. 1)
Entfernungsmesser (A), Gürteltasche (B), Trageschlaufe (C), Putztuch (D),
1 Stck. 3V Batterie Typ CR2 (E)
Teileübersicht (Fig. 2)
B Okular (mit Funktionsanzeige)
CObjektiv (auch Laseremissionsobjektiv)
DLaserempfangsobjektiv
EMode-Taste (“MODE”)
F Funktionstaste (“ON/MEASURE”)
DE

- 8 -
GBatteriefach mit Deckel
HStativanschlussgewinde
IDioptrieneinstellung
Einsatz
Ihr Entfernungsmesser vereint die Funktionen eines gewöhnlichen Monokulars mit denen
eines Entfernungsmessers. Er misst die Entfernungen von Objekten innerhalb des Ziel-
rings und zeigt diese Entfernung direkt an.
Die geringe Größe und das niedrige Gewicht sorgen für einen angenehmen Tragekomfort.
Benötigt wird nur eine 3V-Batterie, die im Handel erhältlich und leicht zu wechseln ist.
Dieses Gerät kann vielfältig eingesetzt werden, im Sport (z. B. Golf, Motorsport) und bei
anderen Aktivitäten (z. B. bei der Jagd).
Batterie einsetzen
Schrauben Sie den Batteriefachdeckel (Fig. 2, 6) mit einer Münze und einer Viertelumdre-
hung in Pfeilrichtung (OPEN) auf und nehmen Sie ihn ab. Legen Sie die 3V Batterie mit
dem +Pol zuerst in das Batteriefach ein.
WICHTIG: Achten Sie beim Einlegen auf korrekte Postion der beiden Batteriepole (+/–)
wie im Boden des Batteriefachs angegeben.

- 9 -
(Fig. 3, 12) Ersetzen Sie schwache oder verbrauchte Batterien immer durch einen
komplett neuen Satz Batterien mit voller Kapazität. Nach Einlegen der Batterie setzen Sie
den Deckel wieder auf und schrauben ihn entgegen der Pfeilrichtung wieder fest.
Bedienung
1. Blicken Sie durch das Okular (Fig. 2, 1) und visieren Sie ein Objekt in ca. 50 Yards Entfer-
nung an. Stellen Sie durch Drehen der Dioptrieneinstellung (Fig. 2, 8) die Bildschärfe ein.
2.
Halten Sie die Funktionstaste (Fig. 2, 5) für etwa 1 Sekunde gedrückt, um das Gerät ein-
zuschalten.
3. Wenn Sie nun durch das Okular (Fig. 2, 1) blicken, erscheint im Sichtfeld die Funktionsan-
zeige (Fig. 3).
4. Wenn Sie das Gerät eingeschaltet haben, ist die Entfernungseinheit (Y) (Fig. 3, 10)
dieselbe wie bei der letzten Benutzung.
5. Richten Sie die Visiermarkierung in der Mitte (Fig. 3, 9) auf das Objekt.
6. Um eine Messung durchzuführen, drücken Sie einmal kurz die Funktionstaste (Fig. 2,
5). Die Entfernung des Objekts wird oben in der Funktionsanzeige dargestellt.
7. Wenn der Entfernungsmesser nicht benutzt wird, schaltet sich das Gerät nach ca. 15
Sekunden automatisch ab.
Hinweis: Die Entfernungsmessung mit dem Entfernungsmesser wird durch die Eigen-
schaften des Objekts (Farbe, Oberächenbeschaffenheit, Größe, Gestalt),
DE

- 10 -
den Winkel des emittierten Laserstrahls zum Zielobjekt und die Beleuch-
tungsbedingungen (z. B. wetterbedingte Sichtbedingungen) beeinusst.
Der messbare Entfernungsbereich wird erhöht, wenn das Ob-
jekt groß, seine Farbe hell (hoch reektierend), seine Oberäche
glatt und glänzend ist und der Laserstrahl senkrecht auf die Oberä-
che des Objekts trifft. Umgekehrt ist der Entfernungsbereich kürzer.
Die Messgenauigkeit kann durch Grashalme, Blätter, Äste oder andere das Ziel
verdeckende Objekte beeinusst werden.

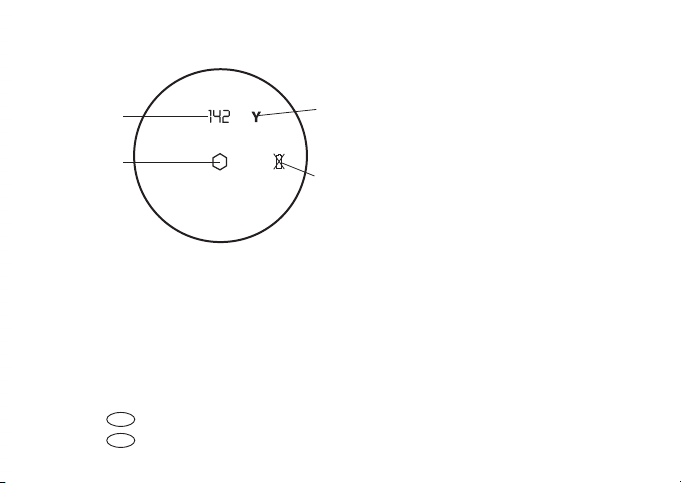

Displayanzeige (Fig. 3)
1. Visiermarkierung (Fig. 3, 9): Visieren Sie das zu messende Objekt mit der kleinen
Kreismarkierung in der Mitte an.
2. Entfernungsanzeige (Fig. 3, 11): Die Entfernung wird mit max. drei Ziffern angegeben.
Wenn “- - -“ angezeigt wird, kann keine Entfernung oder Geschwindigkeit gemessen
werden.
3. Maßeinheit: “Y” für Yards (Fig. 3, 10)
Reinigung und Wartung
Trennen Sie das Gerät vor der Reinigung von der Stromquelle (Batterie entfernen)!
Reinigen Sie die Linsen (Okulare und/oder Objektive) nur mit einem weichen und fussel-

- 11 -
DE
freien Tuch (z. B. Microfaser). Das Tuch nicht zu stark aufdrücken, um ein Verkratzen der
Linsen zu vermeiden.
Zur Entfernung stärkerer Schmutzreste befeuchten Sie das Putztuch mit einer Brillen-
Reinigungsüssigkeit und wischen damit die Linsen mit wenig Druck ab.
Schützen Sie das Gerät vor Staub und Feuchtigkeit! Bewahren Sie es in der mitgelieferten
Tasche oder Transportverpackung auf. Batterien sollten aus dem Gerät entfernt werden,
wenn es längere Zeit nicht benutzt wird.
Mode-Taste (“MODE”) und Funktionstaste (“ON/MEASURE”) nicht gleichzeitig drücken,
sonst kann es zu Störungen kommen.
Fehlerbehebung
Wenn der Entfernungsmesser auf Grund falscher Bedienung nicht mehr funktioniert,
entfernen Sie bitte den Deckel des Batteriefachs (Fig. 2, 6), um die Stromversorgung zu
unterbrechen. Darauf verschließen Sie das Batteriefach wieder, um zu prüfen, ob die Stö-
rung behoben ist. Wenn das Gerät immer noch nicht funktioniert, können vielleicht einige
weitere Störungen aufgetreten sein. Während der Garantiezeit werden defekte Geräte von
Ihrem Fachhändler vor Ort angenommen und ggf. eingeschickt. Sie erhalten dann ein
neues oder repariertes Gerät kostenlos zurück.

- 12 -
Technische Daten
Entfernungsmessbereich: 4 bis 1200 Yards
Entfernungsmessmethode:
Messung mit Halbleiterlaser (ungefährlich für die Augen)
Laserwellenlänge: 905nm
Entfernungsmessgenauigkeit: +/– 1 Yard
Art der Messanzeige: LCD-Anzeige, innen im Sehfeld
Öffnung der Objektivlinse: 25 mm
Vergütung: Objektivlinse mit Mehrschichtvergütung
Okular mit Laserschutzvergütung
Austrittspupillendurchmesser: 4,49 mm
Austrittspupillenabstand: 17,6 mm
Art der Fokussierung: Fokussierung über Dioptrienausgleich
Vergrößerung: 6x
Sehfeld: 110y/1000y
Sehwinkel: 6,3°
Batterien oder Akkus: 1 Stck. 3V Batterie (Typ CR2)
Impuls-Laserdiode:
1 Stck., Typ OSRAM SPL PL90-3
LED Klasse 1 · P=75 W · λ=905 nm EN 60825-1:2007

- 13 -
DE
GARANTIE
Die reguläre Garantiezeit beträgt 2 Jahre und beginnt am Tag des Kaufs. Um von einer ver-
längerten, freiwilligen Garantiezeit wie auf dem Geschenkkarton angegeben zu protieren, ist
eine Registrierung auf unserer Website erforderlich.
Die vollständigen Garantiebedingungen sowie Informationen zu Garantiezeitverlängerung
und Serviceleistungen können Sie unter www.bresser.de/garantiebedingungen einsehen.

- 14 -
Safety instructions
CLASS 1 LASER PRODUCT
This device has been classied as a CLASS 1 LASER product according to IEC 60825-1.
The accessible laser radiation is safe under reasonably foreseeable conditions, and under
normal conditions of use.
Do not open the housing. The device does not contain any parts that can be serviced by
the end consumer. Servicing of this unit must be left up to qualied service personnel.
Intended use
The device is designed for measuring distances.
RISK of physical injury!
Never look through this device directly at or near the sun. There is a risk of BLINDING
YOURSELF!
This device contains electronic components that are powered by either a mains connec-
tion or batteries. Never leave a child unsupervised with this device. The device should
only be used as per these instructions otherwise there is a serious RISK of ELECTRICAL

- 15 -
GB
SHOCK.
Batteries should be kept out of children’s reach. When inserting batteries please ensure
the polarity is correct. Leaking or damaged batteries can cause injury if they come into
contact with the skin. If you need to handle such batteries please wear suitable safety
gloves.
Children should only use this device under supervision. Keep packaging materials (plastic
bags, rubber bands, etc.) away from children. There is a risk of SUFFOCATION.
DANGER of re and explosion!
Never short circuit the device or batteries or throw into a re. Exposure to high tempera-
tures or misuse of the device can lead to short circuits, re or even explosion!
Never subject the device - especially the lenses - to direct sunlight. Light ray concentra-
tion can cause res and/or burns.
RISK of material damage!
Never take the device apart. Please consult your dealer if there are any defects. The
dealer will contact our service centre and send the device in for repair if needed.
Only use the batteries that have been recommended. Always replace low or used batter-
ies. Remove the battery from the device after long periods of disuse.

- 16 -
Do not subject the device to temperatures exceeding 60 C.
RESPECT privacy!
This device is meant for private use. Respect others privacy – do not use the device to
look into other peoples homes, for example.
DISPOSAL
Dispose of the packaging material/s as legally required. Consult the local authority on the
matter if necessary.
Do not dispose of electrical equipment in your ordinary refuse.
The European guideline 2002/96/EU on Electronic and Electrical Equipment Waste and rele-
vant laws applying to it require such used equipment to be separately collected and recycled
in an environment-friendly manner. Empty batteries and accumulators must be disposed of
separately. Information on disposing of all such equipment made after 01 June 2006 can be
obtained from your local authority.

- 17 -
GB
EC Declaration of Conformity
Bresser GmbH has issued a „Declaration of Conformity“ in accordance with applicable
guidelines and corresponding standards. This can be viewed any time upon request.
Scope of delivery (Fig. 1)
Rangender and Speedmeter (A), Belt pouch (B), Hand strap (C), Cleaning cloth (D), 1
piece 3V battery type CR2 (E)
Parts Overview (Fig. 2)
BEyepiece (with function display)
CScope objective (also laser emission objective)
DLaser reception objective
EMode button (“MODE”)
FTriggering button (“ON/MEASURE”)
GBattery compartement with covering
HTripod adapter thread
iDioptre setting

- 18 -
Usage
Your Rangender combines the functions of a common spotting scope and a distance
measuring instrument. It can measure the distance of any object in the eld of view, and
it displays the distance directly.
Because of its small size and light weight, it is carried conveniently. It only needs a 3V
battery that is convenient to buy and to exchange.
This device can be widely used in sports (e.g. Golf, motor sport) and other activities (e.g.
hunting).
Inserting the battery
Open the battery compartment cover (Fig. 2, 6) with a coin and a quarter turn in the direc-
tion of the arrow (OPEN) and take it off. Insert the 3V battery with + side rst, into the
battery compartment.
IMPORTANT: Make sure when inserting the battery that the polarity is correct (+/–) as
shown at the bottom of the compartment.
(Fig. 3, 12) Always replace weak or empty batteries with a new, complete set of
batteries at full capacity. After installing the battery, replace the cover and screw it rmly
against the direction of the arrow.

- 19 -
GB
Operation
1. Look through the eyepiece (Fig. 2, 1) and point at an object approximately 50 yards away.
Keep turning the eyepiece setting ring (Fig. 2, 8) until the object looked at is in sharp focus.
2. Depress the function button (Fig. 2, 5) for about 1 second to turn the device on.
3. When you now look into the eyepiece (Fig. 2, 1) the function symbols appear in the lens
coverage (Fig. 3).
4. When turning on the device the measurement unit last used (Y) (Fig. 3, 10) applies.
6. Then aim the central circle (Fig. 3, 9) at the object.
7. To make a measurement press the function button (Fig. 2, 5) one time briey. The
distance to the object will be shown at the top of the function display.
8. The power would be switched off automatically after approx. 15 seconds if the dis-
tance-measuring instrument is not used.
Note: Distance measuring with the Rangender is affected by the characteristics of
the object (color, surface nish, size and shape), the angle of the emitted laser
beam to the target and the lighting conditions (e.g. the visibility of weather). If the
object is large, the color of the object is bright (highly reective), the surface is
smooth and shiny, and the laser beam is vertical with the surface of the object, the
maximum range is increased. On the reverse, the maximum range is decreased.

- 20 -
Measurement precision may be inuenced by grass, leaves, twigs etc covering the
object.
Screen display (Fig. 3)
1. Symbol for aim (Fig. 3, 9). The object to be measured should be aimed at the inner circle.
2. Distance (Fig. 3, 11). Distance is indicated with maximum three digits. If “- - -“ is shown, no
distance can be measured.
3. Measurement unit: “Y” for Yards (Fig. 3, 10)
Cleaning and maintenance
Remove the device from it’s energy source before cleaning (remove battery).
Lenses (eyepieces and/or object lenses) should be cleaned with a soft, lint-free cloth (e.g.
microbre) only. Do not use excessive pressure - this may scratch the lens.
Dampen the cleaning cloth with a spectacle cleaning uid and use it on very dirty lenses.
Protect the device from dust and moisture. Store the device in the bag supplied or in its
original packaging. Batteries should be removed from the device if it is not going to be
used for a long period of time.
The mode button (“MODE”) and the triggering button (“ON/MEASURE”) should not be
pressed at the same time, or it may cause faults.
