RP72411 & RP72412
GRID STRAINER
REJILLA DEL COLADOR
CRÉPINE
74358
74358 6/18/16 Rev. C
www.brizo.com
Cleaning and Care
Care should be given to the cleaning of this product.
Although its finish is extremely durable, it can be dam-
aged by harsh abrasives or polish. To clean, simply wipe
gently with a damp cloth and blot dry with a soft towel.
Instructions de nettoyage
Il faut le nettoyer avec soin. Même si son fini est
extrêmement durable, il peut être abîmé par des
produits fortement abrasifs ou des produits de polis-
sage. Il faut simplement le frotter doucement avec un
chiffon humide et le sécher à l'aide d'un chiffon doux.
Limpieza y Cuidado de su Llave
Tenga cuidado al limpiar este producto. Aunque su
acabado es sumamente durable, puede ser afectado
por agentes de limpieza o para pulir abrasivos. Para
limpiar su llave, simplemente frótela con un trapo
húmedo y luego séquela con una toalla suave.

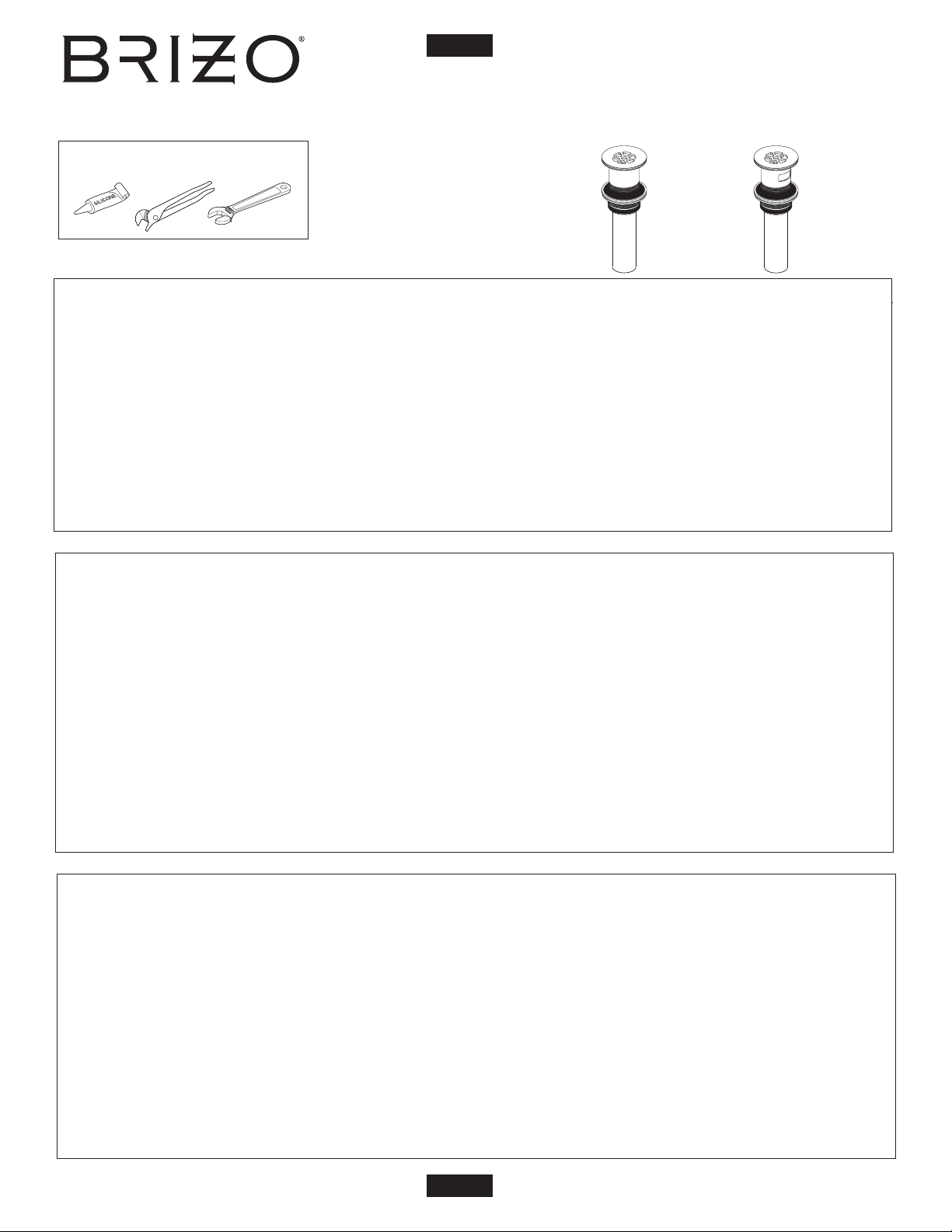

You may need: / Usted puede necesitar:
Articles dont vous pouvez avoir besoin :
RP72411
Without overflow
Sin rebosadero
Sans trop-plein
RP72412
With overflow
Con rebosadero
Avec trop-plein
© 2016 Masco Corporation of Indiana
Parts and Finish
All parts (other than electronic parts and batteries) and finishes of this Brizo®faucet are warranted
to the original consumer purchaser to be free from defects in material and workmanship for as long
as the original consumer purchaser owns the home in which the faucet was first installed or, for
commercial users, for 5 years from the date of purchase.
Electronic Parts and Batteries (if applicable)
Electronic parts (other than batteries), if any, of this Brizo®faucet are warranted to the original
consumer purchaser to be free from defects in material and workmanship for 5 years from the
date of purchase or, for commercial users, for one year from the date of purchase. No warranty is
provided on batteries.
Delta Faucet Company will replace, FREE OF CHARGE, during the applicable warranty period,
any part or finish that proves defective in material and/or workmanship under normal installation,
use and service. If repair or replacement is not practical, Delta Faucet Company may elect to refund
the purchase price in exchange for the return of the product. These are your exclusive remedies.
Delta Faucet Company recommends using a professional plumber for all installation and repair.We
also recommend that you use only genuine Brizo®replacement parts.
Delta Faucet Company shall not be liable for any damage to the faucet resulting from misuse,
abuse, neglect or improper or incorrectly performed installation, maintenance or repair, including
failure to follow the applicable care and cleaning instructions.
Replacement parts may be obtained by calling the applicable number below or by writing to:
Limited Warranty on Brizo®Faucets
In the United States and Mexico: In Canada:
Delta Faucet Company Masco Canada Limited, Plumbing Group
Product Service Technical Service Centre
55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
1-877-345-BRIZO (2749) 1-877-345-BRIZO (2749)
[email protected] [email protected]
Proof of purchase (original sales receipt) from the original purchaser must be made available to
Delta Faucet Company for all warranty claims unless the purchaser has registered the product with
Delta Faucet Company. This warranty applies only to Brizo®faucets manufactured after January 1,
1995 and installed in the United States of America, Canada and Mexico.
DELTA FAUCET COMPANY SHALL NOT BE LIABLE FOR ANY SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES (INCLUDING LABOR CHARGES) FOR BREACH OF ANY
EXPRESS OR IMPLIED WARRANTY ON THE FAUCET. Some states/provinces do not allow the
exclusion or limitation of special, incidental or consequential damages, so these limitations and
exclusions may not apply to you. This warranty gives you special legal rights. You may also have
other rights which vary from state/province to state/province.
This is Delta Faucet Company’s exclusive written warranty and the warranty is not transferable.
If you have any questions or concerns regarding our warranty, please view our Warranty FAQs at
www.Brizo.com, email us at [email protected] or call us at the applicable number above.
© 2016 Masco Corporación de Indiana
Piezas y acabado
Todas las piezas (excepto las piezas electrónicas y las pilas) y los acabados de esta llave de agua
Brizo®están garantizados al consumidor comprador original de estar libres de defectos en material
y fabricación durante el tiempo que el comprador original posea la vivienda en la que la llave de
agua fue originalmente instalada o, para los consumidores comerciales, durante 5 años a partir
de la fecha de compra.
Componentes electrónicos y pilas (si aplicable)
Todas las piezas (salvo las pilas), si hay, de esta llave de agua Brizo®están garantizadas al con-
sumidor comprador original de estar libres de defectos en materiales y fabricación durante 5 años
a partir de la fecha de compra o, para los usuarios comerciales, por un año a partir de la fecha de
compra. No se garantizan las pilas.
Delta Faucet Company reemplazará, SIN CARGO, durante el período de garantía aplicable, cual-
quier pieza o acabado que pruebe tener defectos de material y/o fabricación bajo la instalación,
uso y servicio normal. Si la reparación o su reemplazo no es práctico, Delta Faucet Company tiene
la opción de reembolsarle su dinero por la cantidad del precio de compra a cambio de la devolución
del producto. Estos son sus únicos recursos.
Delta Faucet Company recomienda que use los servicios de un plomero profesional para todas las
instalaciones y reparaciones. También le recomendamos que utilice sólo las piezas de repuesto
originales de Brizo®.
Delta Faucet Company no será responsable por cualquier daño a la llave de agua que resulte del
mal uso, abuso, negligencia o mala instalación o mantenimiento o reparación incorrecta, incluy-
endo el no seguir los cuidados aplicables y las instrucciones de limpieza.
Garantía Limitada de las Llaves de Agua (grifos) Brizo®
Las piezas de repuesto se pueden obtener llamando al número correspondiente más abajo, o
escribiendo a:
En los Estados Unidos y México: En Canadá:
Delta Faucet Company Masco Canada Limited, Plumbing Group
Product Service Technical Service Centre
55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
1-877-345-BRIZO (2749) 1-877-345-BRIZO (2749)
[email protected] [email protected]
La prueba de compra (recibo original) del comprador original debe ser disponible a Delta Faucet
Company para todos los reclamos a menos que el comprador haya registrado el producto con
Delta Faucet Company. Esta garantía le aplica sólo a las llaves de agua de Brizo®fabricadas
después del 1 de enero 1995 e instaladas en los Estados Unidos de América, Canadá y México.
DELTA FAUCET COMPANY NO SE HACE RESPONSABLE POR CUALQUIER DAÑO ESPECIAL,
INCIDENTAL O CONSECUENTE (INCLUYENDO LOS GASTOS DE MANO DE OBRA) POR EL
INCUMPLIMIENTO DE CUALQUIER GARANTÍA EXPRESA O IMPLÍCITA DE LA LLAVE DE
AGUA. Algunos estados/provincias no permiten la exclusión o limitación de daños especiales,
incidentales o consecuentes, por lo que estas limitaciones y exclusiones pueden no aplicarle a
usted. Esta garantía le otorga derechos legales. Usted también puede tener otros derechos que
varían de estado/provincia a estado/provincia.
Esta es la garantía exclusiva por escrito de Delta Faucet Company y la garantía no es transferible.
Si usted tiene alguna pregunta o inquietud acerca de nuestra garantía, por favor, vea nuestra
sección de preguntas frecuentes FAQ sobre la garantía en www.Brizo.com, también puede envi-
arnos un correo electrónico a [e-mail] o llámenos al número que le
corresponda anteriormente incluido.
© 2016 Division de Masco Indiana
Pièces et finis
Toutes les pièces (à l’exception des composants électroniques et des piles) et tous les finis de ce
robinet Brizo®sont protégés contre les défectuosités du matériau et les vices de fabrication par
une garantie qui est consentie au premier acheteur et qui demeure valide tant que celui-ci demeure
propriétaire de la maison dans laquelle le robinet a été installé. Dans le cas d’une utilisation com-
merciale, la garantie est de 5 ans à compter de la date d’achat.
Composants électroniques et piles (le cas échéant)
Si ce robinet Brizo®comporte des composants électroniques, ces composants (à l’exception des
piles) sont protégés contre les défectuosités du matériau et les vices de fabrication par une garan-
tie consentie au premier acheteur qui est d’une durée de 5 ans à compter de la date d’achat. Dans
le cas d’une utilisation commerciale, la garantie est d’un an à compter de la date d’achat. Aucune
garantie ne couvre les piles.
Delta Faucet Company remplacera, GRATUITEMENT, pendant la période de garantie applicable,
toute pièce ou tout fini qui présentera une défectuosité du matériau et/ou un vice de fabrication pour
autant que le robinet ait été installé, utilisé et entretenu normalement. S’il est impossible de réparer
ou de remplacer le robinet, Delta Faucet Company pourra décider de rembourser le prix d’achat du
produit pour autant que celui-ci lui soit retourné. Il s’agit de vos seuls recours.
Delta Faucet Company recommande de confier l’installation et la réparation à un plombier pro-
fessionnel. Nous vous recommandons également d’utiliser uniquement des pièces de rechange
authentiques Brizo®.
Delta Faucet Company se dégage de toute responsabilité à l’égard des dommages causés au
robinet en raison d’un mauvais usage, d’un usage abusif, de la négligence ou de l’utilisation d’une
méthode d’installation, de maintenance ou de réparation incorrecte ou inadéquate, y compris
les dommages résultant du non-respect des instructions de nettoyage et d’entretien applicables.
Garantie limitée des robinets Brizo®
Pour obtenir des pièces de rechange, veuillez appeler au numéro applicable ci-dessous ou écrire
à l’adresse applicable ci-dessous.
Aux États-Unis et au Mexique : Au Canada:
Delta Faucet Company Masco Canada Limited, Plumbing Group
Product Service Technical Service Centre
55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
1-877-345-BRIZO (2749) 1-877-345-BRIZO (2749)
[email protected] [email protected]
La preuve d’achat (reçu original) du premier acheteur doit être présentée à Delta Faucet Company
pour toutes les demandes en vertu de la garantie, sauf si le produit a été enregistré auprès de Delta
Faucet Company. La présente garantie s’applique uniquement aux robinets Brizo®fabriqués après le
1er janvier 1995 et installés aux États-Unis d’Amérique, au Canada et au Mexique.
DELTA FAUCET COMPANY SE DÉGAGE DE TOUTE RESPONSABILITÉ À L’ÉGARD DES
DOMMAGES PARTICULIERS, CONSÉCUTIFS OU INDIRECTS (Y COMPRIS LES FRAIS
DE MAIN-D’OEUVRE) QUI POURRAIENT RÉSULTER DE LA VIOLATION D’UNE GARANTIE
IMPLICITE OU EXPLICITE QUELCONQUE SUR LE ROBINET. Dans les États ou les provinces où
il est interdit de limiter ou d’exclure la responsabilité à l’égard des dommages particuliers, consécutifs
ou indirects, les limites et les exclusions susmentionnées ne s’appliquent pas. La présente garantie
vous donne des droits précis qui peuvent varier selon l’État ou la province où vous résidez.
La présente garantie écrite est la garantie exclusive offerte par Delta Faucet Company et elle n’est
pas transférable.
Si vous avez des questions ou des préoccupations en ce qui concerne notre garantie, veuillez
consulter la page Warranty FAQs à www.Brizo.com, faire parvenir un courriel à customerservice@
deltafaucet.com ou nous appeler au numéro applicable.

NOTE: Check that you have the appropriate drain for your sink. For
sinks with no overflow holes, use RP72411. RP72412 is used for
sinks with overflow holes.
*If you are installing this grid strainer in a sink that has an electronic
faucet, please use the plastic tailpiece.
A. Remove tailpiece (1) and gasket (2) from body (3).
B.
Remove nut (4) and wahser, black seal (5) from body. If you wish to use sili-
cone as a seal, remove the top gasket (6) and apply silicone to underside of
body. Otherwise, leave gasket in place.
C. Insert body (3) into sink.
D. Apply silicone grease to the inside diameter of the black seal (5) and
threads on body (3) and assemble.
E. Install nut (4) to bottom of sink. Secure using channel locks being
careful to not over tighten. Clean off extra silicone.
F. Attach correct tailpiece (1-metal) or (7-plastic*) for your faucet. (Plastic
tailpiece is used with electronic faucets.)
G. Connect assembly to drain (8).
A. B. C. D.
G.
F.
E.
1
2
4
5
74358 Rev. C2
3
63
4
1
8
7
NOTA: Asegúrese de que tiene el desagüe apropiado para su lavama-
nos. Para los lavamanos sin rebosaderos, use RP72411. RP72412
se utiliza para los lavamanos con rebosaderos.
* Si va a instalar este coladera de rejilla en un fregadero que tiene una
llave de agua electrónica, por favor use el tubo de desagüe plástico.
A. Retire el tubo de desagüe (1) y el empaque (2) del cuerpo o unidad (3).
B.
Quite la tuerca (4) y el sello inferior (5) del cuerpo. Si desea utilizar silicón
como un sello, retire el empaque superior (6) y aplique silicón a la parte inferi-
or del cuerpo o unidad. De lo contrario, deje el empaque en su lugar.
C. Inserte el cuerpo de la unidad (3) en el lavamanos.
D. Aplique grasa de silicona al diámetro interior de la junta negra (5) e
hilos del cuerpo (3) y móntelos.
E. Monte la tuerca (4) a la parte inferior de la pila. Garantice que no
aprete los bloqueos de canal demasiado al utilizarlos. Limpie la silico-
na de sobra.
F. Conecte el tubo corrector de desagüe (1-metal) o (7-plástico *) para
su llave de agua - grifo. (el tubo de desagüe plástico se utiliza con la
grifería electrónica.)
G. Conecte el ensamble al desagüe (8).
NOTE : Assurez-vous que vous avez le bon renvoi pour votre lavabo. Si le lava-
bo ne comporte pas d’orifices de trop-plein, utilisez le renvoi RP72411.
S’il comporte des orifices de trop-plein, utilisez le renvoi RP72412.
*Si vous installez cette crépine dans un lavabo muni d’un robinet électron-
ique, utilisez le raccord droit de vidange en plastique.
A. Retirez le raccord droit de vidange (1) et le joint (2) du corps (3).
B.
Retirez l’écrou (4) et le joint inférieur (5) du corps. Si vous voulez utiliser un joint
en composé d’étanchéité à la silicone, enlevez le joint supérieur (6) et appliquez
du composé d’étanchéité à la silicone en-dessous du corps. Autrement, laissez
le joint en place.
C. Introduisez le corps (3) dans l’évier.
D. Appliquez la graisse de silicone sur le diamètre intérieur du joint
d’étanchéité noir (5) et les filetages sur le corps (3) et assemblez.
E. Installez l’écrou (4) au fond du puits. Fixez les serrures de canal en fai-
sant attention à ne pas serrer excessivement. Nettoyez au large silicone
supplémentaire.
F. Fixez le raccord de vidange droit (1 - métal) ou (7 - plastique*) à votre robinet.
(Utilisez le raccord de vidange en plastique s’il y a un robinet électronique).
G. Raccordez l’ensemble au renvoi (8).
3
5
