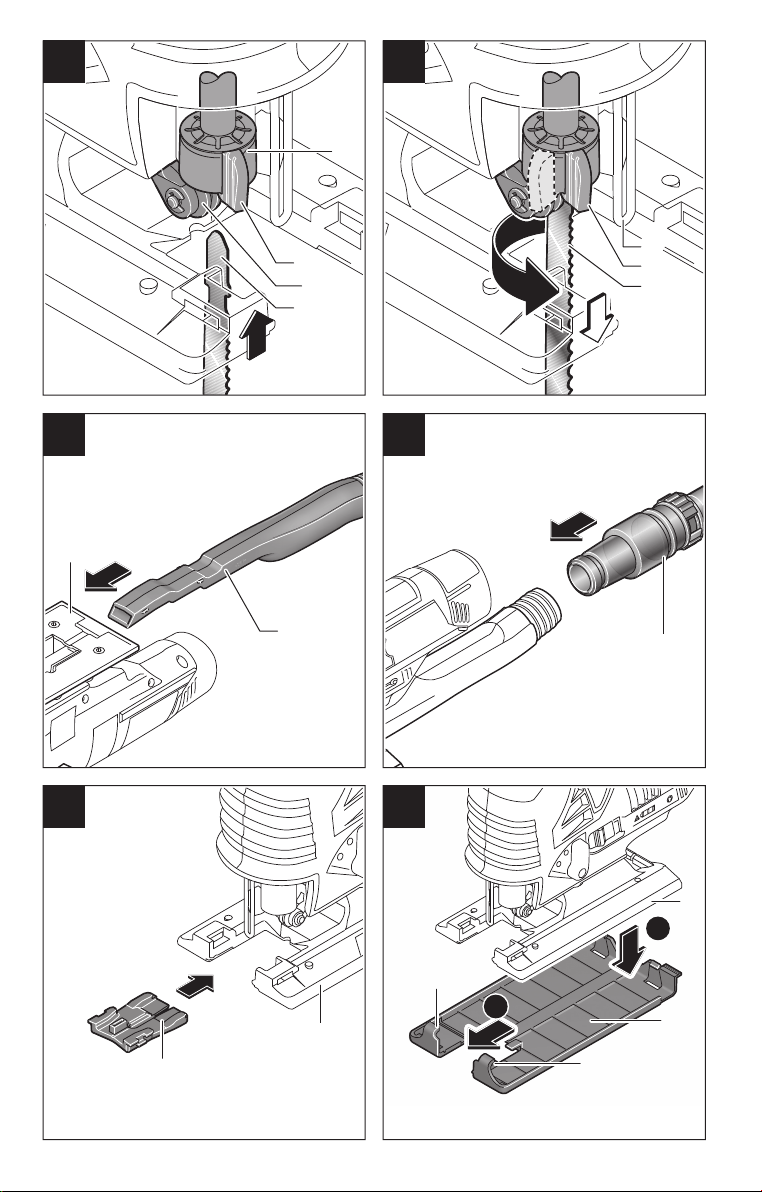

OBJ_BUCH-2440-002.book Page 3 Thursday, March 5, 2015 3:53 PM

41 619 P12 704 • 5.3.15
11
12
18
10
14
9
18
14
20 21
9
22
9
19
23
23
1
2
FE
DC
BA

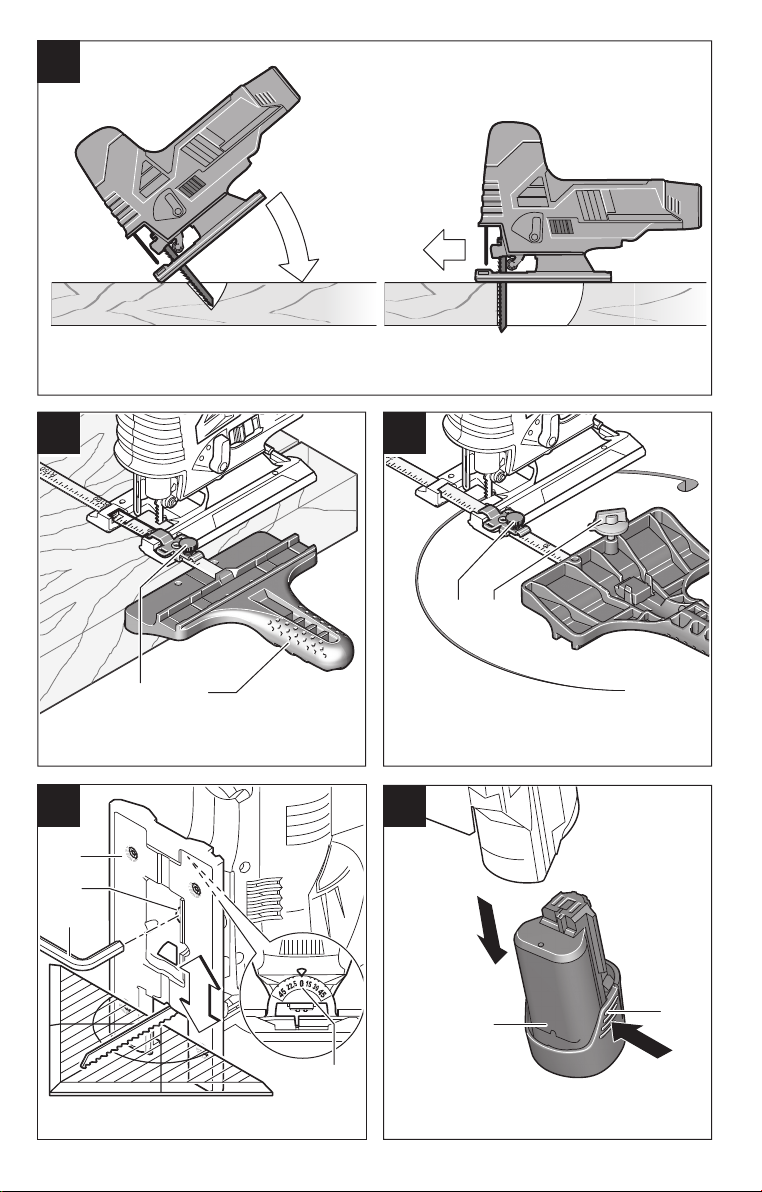

OBJ_BUCH-2440-002.book Page 4 Thursday, March 5, 2015 3:53 PM

1 619 P12 704 • 5.3.155
9
12
24
29
25
26 27
26 28
K
J
G
IH
OBJ_BUCH-2440-002.book Page 5 Thursday, March 5, 2015 3:02 PM

6| Deutsch 1 619 P12 704 • 5.3.15
Sicherheitshinweise
Allgemeine Sicherheitshinweise für
Elektrowerkzeuge
Lesen Sie alle Sicherheitshinwei-
se und Anweisungen. Versäum-
nisse bei der Einhaltung der Sicherheitshinweise
und Anweisungen können elektrischen Schlag,
Brand und/oder schwere Verletzungen verursa-
chen.
Bewahren Sie alle Sicherheitshinweise und An-
weisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Be-
griff „Elektrowerkzeug“ bezieht sich auf netzbetrie-
bene Elektrowerkzeuge (mit Netzkabel) und auf ak-
kubetriebene Elektrowerkzeuge (ohne Netzkabel).
Arbeitsplatzsicherheit
Halten Sie Ihren Arbeitsbereich sauber und
gut beleuchtet. Unordnung oder unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.
Arbeiten Sie mit dem Elektrowerkzeug nicht in
explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube be-
finden. Elektrowerkzeuge erzeugen Funken, die
den Staub oder die Dämpfe entzünden können.
Halten Sie Kinder und andere Personen wäh-
rend der Benutzung des Elektrowerkzeugs
fern. Bei Ablenkung können Sie die Kontrolle
über das Gerät verlieren.
Elektrische Sicherheit
Der Anschlussstecker des Elektrowerkzeuges
muss in die Steckdose passen. Der Stecker
darf in keiner Weise verändert werden. Verwen-
den Sie keine Adapterstecker gemeinsam mit
schutzgeerdeten Elektrowerkzeugen. Unverän-
derte Stecker und passende Steckdosen verrin-
gern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten
Oberflächen wie von Rohren, Heizungen, Her-
den und Kühlschränken. Es besteht ein erhöh-
tes Risiko durch elektrischen Schlag, wenn Ihr
Körper geerdet ist.
Halten Sie Elektrowerkzeuge von Regen oder
Nässe fern. Das Eindringen von Wasser in ein
Elektrowerkzeug erhöht das Risiko eines elektri-
schen Schlages.
Zweckentfremden Sie das Kabel nicht, um das
Elektrowerkzeug zu tragen, aufzuhängen oder
um den Stecker aus der Steckdose zu ziehen.
Halten Sie das Kabel fern von Hitze, Öl, schar-
fen Kanten oder sich bewegenden Gerätetei-
len. Beschädigte oder verwickelte Kabel erhö-
hen das Risiko eines elektrischen Schlages.
Wenn Sie mit einem Elektrowerkzeug im Freien
arbeiten, verwenden Sie nur Verlängerungska-
bel, die auch für den Außenbereich geeignet
sind. Die Anwendung eines für den Außenbereich
geeigneten Verlängerungskabels verringert das
Risiko eines elektrischen Schlages.
Wenn der Betrieb des Elektrowerkzeuges in
feuchter Umgebung nicht vermeidbar ist, ver-
wenden Sie einen Fehlerstromschutzschalter.
Der Einsatz eines Fehlerstromschutzschalters ver-
mindert das Risiko eines elektrischen Schlages.
Sicherheit von Personen
Seien Sie aufmerksam, achten Sie darauf, was
Sie tun, und gehen Sie mit Vernunft an die Ar-
beit mit einem Elektrowerkzeug. Benutzen Sie
kein Elektrowerkzeug, wenn Sie müde sind
oder unter dem Einfluss von Drogen, Alkohol
oder Medikamenten stehen. Ein Moment der
Unachtsamkeit beim Gebrauch des Elektrowerk-
zeuges kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung
und immer eine Schutzbrille. Das Tragen per-
sönlicher Schutzausrüstung, wie Staubmaske,
rutschfeste Sicherheitsschuhe, Schutzhelm
oder Gehörschutz, je nach Art und Einsatz des
Elektrowerkzeuges, verringert das Risiko von
Verletzungen.
Vermeiden Sie eine unbeabsichtigte Inbetrieb-
nahme. Vergewissern Sie sich, dass das Elek-
trowerkzeug ausgeschaltet ist, bevor Sie es an
die Stromversorgung und/oder den Akku an-
schließen, es aufnehmen oder tragen. Wenn
Sie beim Tragen des Elektrowerkzeuges den Fin-
ger am Schalter haben oder das Gerät einge-
schaltet an die Stromversorgung anschließen,
kann dies zu Unfällen führen.
Entfernen Sie Einstellwerkzeuge oder Schrau-
benschlüssel, bevor Sie das Elektrowerkzeug
einschalten. Ein Werkzeug oder Schlüssel, der
sich in einem drehenden Geräteteil befindet,
kann zu Verletzungen führen.
Vermeiden Sie eine abnormale Körperhaltung.
Sorgen Sie für einen sicheren Stand und hal-
ten Sie jederzeit das Gleichgewicht. Dadurch
können Sie das Elektrowerkzeug in unerwarte-
ten Situationen besser kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie
keine weite Kleidung oder Schmuck. Halten
Sie Haare, Kleidung und Handschuhe fern von
sich bewegenden Teilen. Lockere Kleidung,
Schmuck oder lange Haare können von sich
bewegenden Teilen erfasst werden.
Wenn Staubabsaug- und -auffangeinrichtun-
gen montiert werden können, vergewissern
Sie sich, dass diese angeschlossen sind und
richtig verwendet werden. Verwendung einer
Staubabsaugung kann Gefährdungen durch
Staub verringern.
Verwendung und Behandlung des Elektro-
werkzeuges
Überlasten Sie das Gerät nicht. Verwenden Sie
für Ihre Arbeit das dafür bestimmte Elektro-
werkzeug. Mit dem passenden Elektrowerkzeug
WARNUNG
OBJ_BUCH-2440-002.book Page 6 Thursday, March 5, 2015 3:02 PM

Deutsch | 71 619 P12 704 • 5.3.15
arbeiten Sie besser und sicherer im angegebe-
nen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist. Ein Elektrowerkzeug, das
sich nicht mehr ein- oder ausschalten lässt, ist
gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose
und/oder entfernen Sie den Akku, bevor Sie
Geräteeinstellungen vornehmen, Zubehörteile
wechseln oder das Gerät weglegen. Diese Vor-
sichtsmaßnahme verhindert den unbeabsichtig-
ten Start des Elektrowerkzeuges.
Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern auf.
Lassen Sie Personen das Gerät nicht benut-
zen, die mit diesem nicht vertraut sind oder
diese Anweisungen nicht gelesen haben. Elek-
trowerkzeuge sind gefährlich, wenn sie von un-
erfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge mit Sorgfalt.
Kontrollieren Sie, ob bewegliche Teile ein-
wandfrei funktionieren und nicht klemmen, ob
Teile gebrochen oder so beschädigt sind,
dass die Funktion des Elektrowerkzeuges be-
einträchtigt ist. Lassen Sie beschädigte Teile
vor dem Einsatz des Gerätes reparieren. Viele
Unfälle haben ihre Ursache in schlecht gewarte-
ten Elektrowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sau-
ber. Sorgfältig gepflegte Schneidwerkzeuge mit
scharfen Schneidkanten verklemmen sich weni-
ger und sind leichter zu führen.
Verwenden Sie Elektrowerkzeug, Zubehör,
Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende
Tätigkeit. Der Gebrauch von Elektrowerkzeugen
für andere als die vorgesehenen Anwendungen
kann zu gefährlichen Situationen führen.
Verwendung und Behandlung des Akku-
werkzeuges
Laden Sie die Akkus nur mit Ladegeräten auf,
die vom Hersteller empfohlen werden. Durch
ein Ladegerät, das für eine bestimmte Art von
Akkus geeignet ist, besteht Brandgefahr, wenn
es mit anderen Akkus verwendet wird.
Verwenden Sie nur die dafür vorgesehenen
Akkus in den Elektrowerkzeugen. Der Ge-
brauch von anderen Akkus kann zu Verletzun-
gen und Brandgefahr führen.
Halten Sie den nicht benutzten Akku fern von
Büroklammern, Münzen, Schlüsseln, Nägeln,
Schrauben oder anderen kleinen Metallgegen-
ständen, die eine Überbrückung der Kontakte
verursachen könnten. Ein Kurzschluss zwi-
schen den Akkukontakten kann Verbrennungen
oder Feuer zur Folge haben.
Bei falscher Anwendung kann Flüssigkeit aus
dem Akku austreten. Vermeiden Sie den Kon-
takt damit. Bei zufälligem Kontakt mit Wasser
abspülen. Wenn die Flüssigkeit in die Augen
kommt, nehmen Sie zusätzlich ärztliche Hilfe
in Anspruch. Austretende Akkuflüssigkeit kann
zu Hautreizungen oder Verbrennungen führen.
Service
Lassen Sie Ihr Elektrowerkzeug nur von quali-
fiziertem Fachpersonal und nur mit Original-
Ersatzteilen reparieren. Damit wird sicherge-
stellt, dass die Sicherheit des Elektrowerkzeuges
erhalten bleibt.
Sicherheitshinweise für Stichsägen
Halten Sie das Gerät an den isolierten Griffflä-
chen, wenn Sie Arbeiten ausführen, bei denen
das Einsatzwerkzeug verborgene Stromleitun-
gen treffen kann. Der Kontakt mit einer span-
nungsführenden Leitung kann auch metallene
Geräteteile unter Spannung setzen und zu einem
elektrischen Schlag führen.
Halten Sie die Hände vom Sägebereich fern.
Greifen Sie nicht unter das Werkstück. Bei
Kontakt mit dem Sägeblatt besteht Verletzungs-
gefahr.
Führen Sie das Elektrowerkzeug nur einge-
schaltet gegen das Werkstück. Es besteht
sonst die Gefahr eines Rückschlages, wenn sich
das Einsatzwerkzeug im Werkstück verhakt.
Achten Sie darauf, dass die Fußplatte 9 beim
Sägen sicher aufliegt. Ein verkantetes Sägeblatt
kann brechen oder zum Rückschlag führen.
Schalten Sie nach Beendigung des Arbeitsvor-
gangs das Elektrowerkzeug aus und ziehen
Sie das Sägeblatt erst dann aus dem Schnitt,
wenn dieses zum Stillstand gekommen ist. So
vermeiden Sie einen Rückschlag und können
das Elektrowerkzeug sicher ablegen.
Verwenden Sie nur unbeschädigte, einwand-
freie Sägeblätter. Verbogene oder unscharfe
Sägeblätter können brechen, den Schnitt nega-
tiv beeinflussen oder einen Rückschlag verursa-
chen.
Bremsen Sie das Sägeblatt nach dem Aus-
schalten nicht durch seitliches Gegendrücken
ab. Das Sägeblatt kann beschädigt werden, bre-
chen oder einen Rückschlag verursachen.
Verwenden Sie geeignete Suchgeräte, um ver-
borgene Versorgungsleitungen aufzuspüren,
oder ziehen Sie die örtliche Versorgungsge-
sellschaft hinzu. Kontakt mit Elektroleitungen
kann zu Feuer und elektrischem Schlag führen.
Beschädigung einer Gasleitung kann zur Explo-
sion führen. Eindringen in eine Wasserleitung
verursacht Sachbeschädigung.
OBJ_BUCH-2440-002.book Page 7 Thursday, March 5, 2015 3:02 PM

8| Deutsch 1 619 P12 704 • 5.3.15
Sichern Sie das Werkstück. Ein mit Spannvor-
richtungen oder Schraubstock festgehaltenes
Werkstück ist sicherer gehalten als mit Ihrer Hand.
Warten Sie, bis das Elektrowerkzeug zum Still-
stand gekommen ist, bevor Sie es ablegen.
Das Einsatzwerkzeug kann sich verhaken und
zum Verlust der Kontrolle über das Elektrowerk-
zeug führen.
Öffnen Sie den Akku nicht. Es besteht die
Gefahr eines Kurzschlusses.
Schützen Sie den Akku vor Hitze, z.B.
auch vor dauernder Sonneneinstrah-
lung, Feuer, Wasser und Feuchtigkeit.
Es besteht Explosionsgefahr.
Bei Beschädigung und unsachgemäßem Ge-
brauch des Akkus können Dämpfe austreten.
Führen Sie Frischluft zu und suchen Sie bei
Beschwerden einen Arzt auf. Die Dämpfe kön-
nen die Atemwege reizen.
Verwenden Sie den Akku nur in Verbindung
mit Ihrem BTI Elektrowerkzeug. Nur so wird der
Akku vor gefährlicher Überlastung geschützt.
Durch spitze Gegenstände wie z.B. Nagel oder
Schraubenzieher oder durch äußere Kraftein-
wirkung kann der Akku beschädigt werden. Es
kann zu einem internen Kurzschluss kommen
und der Akku brennen, rauchen, explodieren
oder überhitzen.
Produkt- und Leistungs-
beschreibung
Lesen Sie alle Sicherheitshinweise
und Anweisungen. Versäumnisse bei
der Einhaltung der Sicherheitshinwei-
se und Anweisungen können elek-
trischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bitte klappen Sie die Aufklappseite mit der Darstel-
lung des Elektrowerkzeugs auf, und lassen Sie
diese Seite aufgeklappt, während Sie die
Betriebsanleitung lesen.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt, bei fester Aufla-
ge Trennschnitte und Ausschnitte in Holz, Kunst-
stoff, Metall, Keramikplatten und Gummi auszufüh-
ren. Es ist geeignet für gerade und kurvige Schnitte
mit einem Gehrungswinkel bis 45 °. Beachten Sie
die Sägeblattempfehlungen.
Das Licht dieses Elektrowerkzeuges ist dazu be-
stimmt, den direkten Arbeitsbereich des Elektro-
werkzeuges zu beleuchten und ist nicht geeignet
zur Raumbeleuchtung im Haushalt.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponen-
ten bezieht sich auf die Darstellung des Elektro-
werkzeuges auf der Grafikseite.
1Akku
2Akku-Entriegelungstaste
3Taste für Lampe „PowerLight“
4Stellrad Hubzahlvorwahl
5Akku-Ladezustandsanzeige
6Anzeige Temperaturüberwachung/Überlast-
schutz
7Ein-/Ausschalter
8Einstellhebel Pendelung
9Fußplatte
10 Führungsrolle
11 Hubstange
12 Kunststoffgleitschuh
13 Führung für den Parallelanschlag
14 Sägeblatt*
15 Absaughaube
16 Lampe „PowerLight“
17 Handgriff (isolierte Grifffläche)
18 SDS-Hebel für Sägeblattentriegelung
19 Berührungsschutz
20 Absaugstutzen
21 Absaugschlauch*
22 Spanreißschutz
23 Nase Kunststoffgleitschuh
24 Schraube
25 Skala Gehrungswinkel
26 Feststellschraube des Parallelanschlags*
27 Parallelanschlag mit Kreisschneider*
28 Zentrierspitze des Kreisschneiders*
29 Innensechskantschlüssel
*Abgebildetes oder beschriebenes Zubehör gehört
nicht zum Standard-Lieferumfang. Das vollständige Zu-
behör finden Sie in unserem Zubehörprogramm.
Technische Daten
Akku-Stichsäge A-ST 10,8 V
Art.-Nr. 9 078 317
Nennspannung V= 10,8
Leerlaufhubzahl n0min-1 1500–2800
Hub mm 18
max. Schnitttiefe
–inHolz
–inAluminium
– in Stahl (unlegiert)
mm
mm
mm
70
3
3
Schnittwinkel (links/rechts)
max. ° 45
Gewicht entsprechend
EPTA-Procedure 01/2003 kg 1,51)
1) abhängig vom verwendeten Akku
2) eingeschränkte Leistung bei Temperaturen <0 °C
OBJ_BUCH-2440-002.book Page 8 Thursday, March 5, 2015 3:02 PM

Deutsch | 91 619 P12 704 • 5.3.15
Geräusch-/Vibrationsinformation
Der in diesen Anweisungen angegebene Schwin-
gungspegel ist entsprechend einem in EN 60745
genormten Messverfahren gemessen worden und
kann für den Vergleich von Elektrowerkzeugen mit-
einander verwendet werden. Er eignet sich auch
für eine vorläufige Einschätzung der Schwingungs-
belastung.
Der angegebene Schwingungspegel repräsentiert
die hauptsächlichen Anwendungen des Elektro-
werkzeugs. Wenn allerdings das Elektrowerkzeug
für andere Anwendungen, mit unterschiedlichen
Zubehören, mit abweichenden Einsatzwerkzeugen
oder ungenügender Wartung eingesetzt wird, kann
der Schwingungspegel abweichen. Dies kann die
Schwingungsbelastung über den gesamten
Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungs-
belastung sollten auch die Zeiten berücksichtigt
werden, in denen das Gerät abgeschaltet ist oder
zwar läuft, aber nicht tatsächlich im Einsatz ist.
Dies kann die Schwingungsbelastung über den
gesamten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum
Schutz des Bedieners vor der Wirkung von Schwin-
gungen fest wie zum Beispiel: Wartung von Elek-
trowerkzeug und Einsatzwerkzeugen, Warmhalten
der Hände, Organisation der Arbeitsabläufe.
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das
unter „Technische Daten“ beschriebene Produkt
allen einschlägigen Bestimmungen der Richtlinien
2009/125/EG (Verordnung 1194/2012),
2011/65/EU, bis 19. April 2016: 2004/108/EG,
ab 20. April 2016: 2014/30/EU, 2006/42/EG ein-
schließlich ihrer Änderungen entspricht und mit fol-
genden Normen übereinstimmt: EN 60745-1,
EN 60745-2-11.
Technische Unterlagen (2006/42/EG) bei:
BTI Befestigungstechnik GmbH & Co. KG,
74653 Ingelfingen, GERMANY
BTI Befestigungstechnik GmbH & Co. KG
74653 Ingelfingen, GERMANY
Ingelfingen, 06.02.2015
Montage
Nehmen Sie den Akku vor allen Arbeiten am
Elektrowerkzeug (z.B. Wartung, Werkzeug-
wechsel etc.) sowie bei dessen Transport und
Aufbewahrung aus dem Elektrowerkzeug. Bei
unbeabsichtigtem Betätigen des Ein-/Ausschal-
ters besteht Verletzungsgefahr.
Akku laden
Benutzen Sie nur die in den technischen Da-
ten aufgeführten Ladegeräte. Nur diese Lade-
geräte sind auf den bei Ihrem Messwerkzeug
verwendbaren Li-Ionen-Akku abgestimmt.
Hinweis: Der Akku wird teilgeladen ausgeliefert.
Um die volle Leistung des Akkus zu gewährleisten,
laden Sie vor dem ersten Einsatz den Akku voll-
ständig im Ladegerät auf.
Der Li-Ionen-Akku kann jederzeit aufgeladen wer-
den, ohne die Lebensdauer zu verkürzen. Eine
Unterbrechung des Ladevorganges schädigt den
Akku nicht.
Der Li-Ionen-Akku ist durch die „Electronic Cell
Protection (ECP)“ gegen Tiefentladung geschützt.
Bei entladenem Akku wird das Elektrowerkzeug
durch eine Schutzschaltung abgeschaltet: Das Ein-
satzwerkzeug bewegt sich nicht mehr.
Beachten Sie die Hinweise zur Entsorgung.
erlaubte Umgebungs-
temperatur
–beimLaden
–beimBetrieb
2) und bei
Lagerung
°C
°C
0...+45
–20...+50
empfohlene Akkus 10,8V x.x Ah L-x
empfohlene Ladegeräte LG 10,8V L-x
A-ST 10,8 V
Geräuschemissionswerte ermittelt
entsprechend EN 60745-2-11.
Der A-bewertete Geräuschpegel
des Elektrowerkzeugs beträgt
typischerweise
Schalldruckpegel
Schallleistungspegel
Unsicherheit K
Gehörschutz tragen!
dB(A)
dB(A)
dB
77
88
3
Schwingungsgesamtwerte ah
(Vektorsumme dreier Richtungen)
und Unsicherheit K ermittelt
entsprechend EN 60745:
Sägen von Spanplatte:
ah
K
Sägen von Metallblech:
ah
K
m/s2
m/s2
m/s2
m/s2
5,5
1,5
5,0
1,5
Akku-Stichsäge A-ST 10,8 V
1) abhängig vom verwendeten Akku
2) eingeschränkte Leistung bei Temperaturen <0 °C
ppa. Stephan Uder
Head of Procurement
Department
ppa. Christian Hasenest
Head of Business Unit
Construction
OBJ_BUCH-2440-002.book Page 9 Thursday, March 5, 2015 3:02 PM

10 | Deutsch 1 619 P12 704 • 5.3.15
Akku-Ladezustandsanzeige
Die drei grünen LEDs der Akku-Ladezustandsan-
zeige 5zeigen den Ladezustand des Akkus 1an.
Die Ladezustandsanzeige leuchtet nur 5 Sekunden
nach Inbetriebnahme.
Leuchtet nach dem Einschalten keine LED, ist der
Akku defekt und muss ausgetauscht werden.
Sägeblatt einsetzen/wechseln
Tragen Sie bei der Montage des Sägeblattes
Schutzhandschuhe. Bei Berührung des Säge-
blattes besteht Verletzungsgefahr.
Sägeblatt auswählen
Setzen Sie nur Sägeblätter mit Einnockenschaft
(T-Schaft) ein. Das Sägeblatt sollte nicht länger
sein, als für den vorgesehenen Schnitt notwendig.
Verwenden Sie für das Sägen enger Kurven ein
schmales Sägeblatt.
Sägeblatt einsetzen (siehe Bild A)
Reinigen Sie den Schaft des Sägeblattes vor
dem Einsetzen. Ein verschmutzter Schaft kann
nicht sicher befestigt werden.
Schieben Sie das Sägeblatt 14 bis zum Einrasten in
die Hubstange 11. Der SDS-Hebel 18 springt auto-
matisch nach hinten, und das Sägeblatt wird verrie-
gelt. Drücken Sie den Hebel 18 nicht von Hand
nach hinten, Sie könnten sonst das Elektrowerk-
zeug beschädigen.
Achten Sie beim Einsetzen des Sägeblattes darauf,
dass der Sägeblattrücken in der Rille der Füh-
rungsrolle 10 liegt.
Prüfen Sie das Sägeblatt auf festen Sitz. Ein
lockeres Sägeblatt kann herausfallen und Sie
verletzen.
Sägeblatt auswerfen (siehe Bild B)
Halten Sie das Elektrowerkzeug beim Auswer-
fen des Sägeblattes so, dass keine Personen
oder Tiere durch das ausgeworfene Sägeblatt
verletzt werden.
Drehen Sie den SDS-Hebel 18 bis zum Anschlag in
Richtung Berührungsschutz 19 nach vorn. Das
Sägeblatt wird gelöst und ausgeworfen.
Staub-/Späneabsaugung
Stäube von Materialien wie bleihaltigem An-
strich, einigen Holzarten, Mineralien und Metall
können gesundheitsschädlich sein. Berühren
oder Einatmen der Stäube können allergische
Reaktionen und/oder Atemwegserkrankungen
des Benutzers oder in der Nähe befindlicher Per-
sonen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchen-
staub gelten als krebserzeugend, besonders in
Verbindung mit Zusatzstoffen zur Holzbehand-
lung (Chromat, Holzschutzmittel). Asbesthalti-
ges Material darf nur von Fachleuten bearbeitet
werden.
– Benutzen Sie möglichst eine für das Material
geeignete Staubabsaugung.
– Sorgen Sie für gute Belüftung des Arbeits-
platzes.
– Es wird empfohlen, eine Atemschutzmaske
mit Filterklasse P2 zu tragen.
Beachten Sie in Ihrem Land gültige Vorschriften
für die zu bearbeitenden Materialien.
Vermeiden Sie Staubansammlungen am Ar-
beitsplatz. Stäube können sich leicht entzünden.
Staubabsaugung anschließen (siehe Bilder C – E)
Setzen Sie den Absaugstutzen 20 in die Ausspa-
rung der Fußplatte 9.
Stecken Sie einen Absaugschlauch 21 (Zubehör)
auf den Absaugstutzen 20. Verbinden Sie den Ab-
saugschlauch 21 mit einem Staubsauger (Zubehör).
Setzen Sie für eine optimale Absaugung nach Mög-
lichkeit den Spanreißschutz 22 ein.
Der Staubsauger muss für den zu bearbeitenden
Werkstoff geeignet sein.
Verwenden Sie beim Absaugen von besonders
gesundheitsgefährdenden, krebserzeugenden
oder trockenen Stäuben einen Spezialsauger.
Stecken Sie die Absaughaube 15 auf den Berüh-
rungsschutz 19.
Spanreißschutz (siehe Bild E)
Der Spanreißschutz 22 kann ein Ausreißen der
Oberfläche beim Sägen von Holz verhindern. Der
Spanreißschutz kann nur bei bestimmten Säge-
blatttypen und nur bei einem Schnittwinkel von 0 °
verwendet werden.
Schieben Sie den Spanreißschutz 22 von vorn in
die Fußplatte 9.
Der Spanreißschutz 22 kann auch bei montiertem
Kunststoffgleitschuh 12 aufgesteckt werden.
Gleitschuh (siehe Bild F)
Verwenden Sie bei der Bearbeitung von empfindli-
chen Oberflächen den Kunststoffgleitschuh 12.
Zum Aufsetzen des Kunststoffgleitschuhs 12 set-
zen Sie die Vorderkante der Fußplatte 9unter die
Nasen des Kunststoffgleitschuhs 23. Drücken Sie
anschließend das Elektrowerkzeug zum Einrasten
auf den Kunststoffgleitschuh 12.
LED Kapazität
Dauerlicht 3 x Grün 2/3
Dauerlicht 2 x Grün 1/3
Dauerlicht 1 x Grün <1/3
Blinklicht 1 x Grün Reserve
Blinklicht 3 x Grün leer
OBJ_BUCH-2440-002.book Page 10 Thursday, March 5, 2015 3:02 PM

Deutsch | 111 619 P12 704 • 5.3.15
Bei Verwendung des Kunststoffgleitschuhs 12 wird
der Spanreißschutz 22 nicht in die Fußplatte 9, son-
dern in den Gleitschuh eingesetzt.
Betrieb
Betriebsarten
Nehmen Sie den Akku vor allen Arbeiten am
Elektrowerkzeug (z.B. Wartung, Werkzeug-
wechsel etc.) sowie bei dessen Transport und
Aufbewahrung aus dem Elektrowerkzeug. Bei
unbeabsichtigtem Betätigen des Ein-/Ausschal-
ters besteht Verletzungsgefahr.
Pendelung einstellen
Die einstellbare Pendelung ermöglicht eine optima-
le Anpassung von Schnittgeschwindigkeit, Schnitt-
leistung und Schnittbild an das zu bearbeitende
Material.
Mit dem Einstellhebel 8können Sie die Pendelung
auch während des Betriebes einstellen.
Die optimale Pendelstufe für die jeweilige Anwen-
dung lässt sich durch praktischen Versuch ermit-
teln. Folgende Empfehlungen gelten dabei:
– Wählen Sie die Pendelstufe umso kleiner bzw.
schalten Sie die Pendelung ganz ab, je feiner
und sauberer die Schnittkante werden soll.
– Schalten Sie bei der Bearbeitung von dünnen
Werkstoffen (z.B. Blechen) die Pendelung aus.
– Arbeiten Sie in harten Werkstoffen (z.B. Stahl)
mit kleiner Pendelung.
– In weichen Materialien und beim Sägen von Holz
in Faserrichtung können Sie mit maximaler Pen-
delung arbeiten.
Gehrungswinkel einstellen (siehe Bild J)
Die Fußplatte 9kann für Gehrungsschnitte bis zu
45 ° nach rechts oder links geschwenkt werden.
Nehmen Sie den Absaugstutzen 20 ab.
Bei Gehrungswinkel 0 ° befindet sich ein Zapfen in
einer entsprechenden Aussparung.
Lösen Sie die Schraube 24 mit dem Innensechs-
kantschlüssel 29 so weit, bis Sie die Fußplatte 9in
Richtung Akku 1schieben können. Lassen Sie den
Zapfen in die Führungsnut gleiten.
Zum Einstellen der Gehrungswinkel schwenken
Sie die Fußplatte 9entsprechend der Skala 25 in
die gewünschte Position. Mithilfe eines Winkelmes-
sers kann jeder Winkel bis 45 ° eingestellt werden.
Ziehen Sie die Schraube 24 wieder fest.
Der Absaugstutzen 20 und der Spanreißschutz 22
können bei Gehrungsschnitten nicht eingesetzt
werden.
Inbetriebnahme
Akku entnehmen (siehe Bild K)
Zur Entnahme des Akkus 1drücken Sie die Entrie-
gelungstasten 2und ziehen den Akku nach unten
aus dem Elektrowerkzeug. Wenden Sie dabei
keine Gewalt an.
Ein-/Ausschalten
Zum Einschalten des Elektrowerkzeugs schieben
Sie den Ein-/Ausschalter 7nach vorn.
Zum Ausschalten des Elektrowerkzeugs schieben
Sie den Ein-/Ausschalter 7in Stellung „0“.
Um Energie zu sparen, schalten Sie das Elektro-
werkzeug nur ein, wenn Sie es benutzen.
Hubzahl steuern
Mit dem Stellrad Hubzahlvorwahl 4können Sie die
Hubzahl vorwählen und während des Betriebes
ändern.
Die erforderliche Hubzahl ist vom Werkstoff und
den Arbeitsbedingungen abhängig und kann
durch praktischen Versuch ermittelt werden.
Eine Verringerung der Hubzahl wird beim Aufset-
zen des Sägeblattes auf das Werkstück sowie beim
Sägen von Kunststoff und Aluminium empfohlen.
Bei längerem Arbeiten mit kleiner Hubzahl kann
sich das Elektrowerkzeug stark erwärmen. Werfen
Sie das Sägeblatt aus und lassen Sie das Elektro-
werkzeug zur Abkühlung ca. 3 min mit maximaler
Hubzahl laufen.
Temperaturabhängiger Überlastschutz
Bei bestimmungsgemäßem Gebrauch kann das
Elektrowerkzeug nicht überlastet werden. Bei zu
starker Belastung oder Verlassen des zulässigen
Akkutemperaturbereiches wird die Drehzahl redu-
ziert oder das Elektrowerkzeug schaltet ab. Bei
reduzierter Drehzahl läuft das Elektrowerkzeug erst
nach Erreichen der zulässigen Akkutemperatur oder
bei verringerter Belastung wieder mit voller Dreh-
zahl. Bei automatischer Abschaltung schalten Sie
das Elektrowerkzeug aus, lassen den Akku abküh-
len und schalten das Elektrowerkzeug wieder ein.
Anzeige für Temperaturüberwachung/Überlast-
schutz
Die rote LED-Anzeige 6hilft Ihnen dabei, den Akku
vor Überhitzung und den Motor vor Überlastung zu
schützen.
Leuchtet die LED-Anzeige 6dauerhaft rot, ist die
Temperatur des Akkus zu hoch und das Elektro-
werkzeug schaltet sich automatisch ab.
– Schalten Sie das Elektrowerkzeug aus.
– Lassen Sie den Akku auskühlen, bevor Sie
weiterarbeiten.
Blinkt die LED-Anzeige 6rot, ist das Elektrowerk-
zeug blockiert und schaltet sich automatisch ab.
Ziehen Sie das Elektrowerkzeug aus dem Werk-
stück.
Pendelung ausgeschaltet
(Stufe 0): keine Pendelung
Pendelung Stufe I: kleine Pendelung
Pendelung Stufe II: große Pendelung
OBJ_BUCH-2440-002.book Page 11 Thursday, March 5, 2015 3:02 PM

12 | Deutsch 1 619 P12 704 • 5.3.15
Sobald die Blockade behoben ist, arbeitet das Elek-
trowerkzeug mit der eingestellten Hubzahl weiter.
Tiefentladungsschutz
Der Li-Ionen-Akku ist durch die „Electronic Cell
Protection (ECP)“ gegen Tiefentladung geschützt.
Bei entladenem Akku wird das Elektrowerkzeug
durch eine Schutzschaltung abgeschaltet: Das Ein-
satzwerkzeug bewegt sich nicht mehr.
LED-Arbeitslicht einschalten
Mit der Taste 3können Sie das LED-Arbeitslicht
einschalten. Das Arbeitslicht ist standardmäßig
ausgeschaltet.
Wiederanlaufschutz
Der Wiederanlaufschutz verhindert das unkontrol-
lierte Anlaufen des Elektrowerkzeuges nach einer
Unterbrechung der Stromzufuhr. Sobald der Wie-
deranlaufschutz aktiv ist, blinkt die Anzeige Tempe-
raturüberwachung/Überlastschutz 6unaufhörlich.
Zur Wiederinbetriebnahme bringen Sie den
Ein-/Ausschalter 7in die ausgeschaltete Position
und schalten das Elektrowerkzeug erneut ein.
Hinweis: Es kann bei sehr schnellem Aus- und Wie-
dereinschalten dazu kommen, dass der Wiederan-
laufschutz auslöst und das Elektrowerkzeug trotz
betätigten Ein-/Ausschalters 7nicht anläuft. Brin-
gen Sie den Ein-/Ausschalter 7in die ausgeschal-
tete Position und schalten das Elektrowerkzeug
erneut ein.
Arbeitshinweise
Verwenden Sie beim Bearbeiten kleiner oder
dünner Werkstücke immer eine stabile Unter-
lage.
Berührungsschutz
Der am Gehäuse angebrachte Berührungsschutz
19 verhindert ein unbeabsichtigtes Berühren des
Sägeblattes während des Arbeitsvorganges und
darf nicht entfernt werden.
Die nach außen gewölbte Kante über der Absaug-
haube 15 verhindert ein Abrutschen der Hand in
den Sägebereich.
Tauchsägen (siehe Bild G)
Es dürfen nur weiche Werkstoffe wie Holz,
Gipskarton o.Ä. im Tauchsägeverfahren bear-
beitet werden!
Verwenden Sie zum Tauchsägen nur kurze Säge-
blätter. Tauchsägen ist nur mit einem Gehrungs-
winkel von 0 ° möglich.
Setzen Sie das Elektrowerkzeug mit der vorderen
Kante der Fußplatte 9auf das Werkstück auf, ohne
dass das Sägeblatt 14 das Werkstück berührt, und
schalten Sie es ein. Wählen Sie bei Elektrowerk-
zeugen mit Hubzahlsteuerung die maximale Hub-
zahl. Drücken Sie das Elektrowerkzeug fest gegen
das Werkstück und lassen Sie das Sägeblatt lang-
sam in das Werkstück eintauchen.
Sobald die Fußplatte 9ganzflächig auf dem Werk-
stück aufliegt, sägen Sie entlang der gewünschten
Schnittlinie weiter.
Parallelanschlag mit Kreisschneider (Zubehör)
Parallelschnitte (siehe Bild H): Lösen Sie die Fest-
stellschraube 26 und schieben Sie die Skala des
Parallelanschlags durch die Führung 13 in der Fuß-
platte. Stellen Sie die gewünschte Schnittbreite als
Skalenwert an der Innenkante der Fußplatte ein.
Drehen Sie die Feststellschraube 26 fest.
Kreisschnitte (siehe Bild I): Setzen Sie die Feststell-
schraube 26 auf die andere Seite des Parallelan-
schlags. Schieben Sie die Skala des Parallelan-
schlags durch die Führung 13 in der Fußplatte.
Bohren Sie im Werkstück in der Mitte des zu sägen-
den Ausschnittes ein Loch. Stecken Sie die Zentrier-
spitze 28 durch die innere Öffnung des Parallelan-
schlags und in das gebohrte Loch. Stellen Sie den
Radius als Skalenwert an der Innenkante der Fuß-
platte ein. Drehen Sie die Feststellschraube 26 fest.
Kühl-/Schmiermittel
Beim Sägen von Metall sollten Sie wegen der
Erwärmung des Materials entlang der Schnittlinie
Kühl- bzw. Schmiermittel auftragen.
Wartung und Service
Wartung und Reinigung
Nehmen Sie den Akku vor allen Arbeiten am
Elektrowerkzeug (z.B. Wartung, Werkzeug-
wechsel etc.) sowie bei dessen Transport und
Aufbewahrung aus dem Elektrowerkzeug. Bei
unbeabsichtigtem Betätigen des Ein-/Ausschal-
ters besteht Verletzungsgefahr.
Halten Sie das Elektrowerkzeug und die Lüf-
tungsschlitze sauber, um gut und sicher zu
arbeiten.
Reinigen Sie die Sägeblattaufnahme regelmäßig.
Entnehmen Sie dazu das Sägeblatt aus dem Elek-
trowerkzeug und klopfen Sie das Elektrowerkzeug
leicht auf einer ebenen Fläche aus.
Eine starke Verschmutzung des Elektrowerkzeugs
kann zu Funktionsstörungen führen. Sägen Sie
deshalb stark stauberzeugende Materialien nicht
von unten oder über Kopf.
Schmieren Sie die Führungsrolle 10 gelegentlich
mit einem Tropfen Öl.
Kontrollieren Sie die Führungsrolle 10 regelmäßig.
Ist sie abgenutzt, muss sie von einer autorisierten
BTI-Kundendienststelle ersetzt werden.
Der Kunststoffgleitschuh 12 sollte ersetzt werden,
wenn er abgenutzt ist.
OBJ_BUCH-2440-002.book Page 12 Thursday, March 5, 2015 3:02 PM

Deutsch | 131 619 P12 704 • 5.3.15
Sollte das Elektrowerkzeug trotz sorgfältiger Her-
stellungs- und Prüfverfahren einmal ausfallen, ist
die Reparatur von einer autorisierten Kunden-
dienststelle für BTI-Elektrowerkzeuge ausführen zu
lassen.
Bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die 7-stellige Art.-Nr. laut Typen-
schild des Elektrowerkzeuges angeben.
Service und Kundenberater
BTI Befestigungstechnik GmbH & Co. KG
Salzstraße 51
74653 Ingelfingen, GERMANY
Telefon [phone] / 1 41-1 41
Telefax +49 (0) 79 40 / 1 41-91 41
[email protected] • www.bti.de
Transport
Die enthaltenen Li-Ionen-Akkus unterliegen den
Anforderungen des Gefahrgutrechts. Die Akkus
können durch den Benutzer ohne weitere Auflagen
auf der Straße transportiert werden.
Beim Versand durch Dritte (z.B.: Lufttransport oder
Spedition) sind besondere Anforderungen an Ver-
packung und Kennzeichnung zu beachten. Hier
muss bei der Vorbereitung des Versandstückes ein
Gefahrgut-Experte hinzugezogen werden.
Versenden Sie Akkus nur, wenn das Gehäuse un-
beschädigt ist. Kleben Sie offene Kontakte ab und
verpacken Sie den Akku so, dass er sich nicht in
der Verpackung bewegt.
Bitte beachten Sie auch eventuelle weiterführende
nationale Vorschriften.
Entsorgung
Elektrowerkzeuge, Akkus, Zubehör und Ver-
packungen sollen einer umweltgerechten
Wiederverwertung zugeführt werden.
Werfen Sie Elektrowerkzeuge und Akkus/Batterien
nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der europäischen Richtlinie
2012/19/EU müssen nicht mehr
gebrauchsfähige Elektrowerkzeuge
und gemäß der europäischen Richt-
linie 2006/66/EG müssen defekte
oder verbrauchte Akkus/Batterien
getrennt gesammelt und einer um-
weltgerechten Wiederverwendung
zugeführt werden.
Nicht mehr gebrauchsfähige Akkus/Batterien
können direkt abgegeben werden bei:
Deutschland
Recyclingzentrum Elektrowerkzeuge
Osteroder Landstraße 3
37589 Kalefeld
Schweiz
Batrec AG
3752 Wimmis BE
Akkus/Batterien:
Li-Ion:
Bitte beachten Sie die Hinweise
im Abschnitt „Transport“,
Seite 13.
Änderungen vorbehalten.
OBJ_BUCH-2440-002.book Page 13 Thursday, March 5, 2015 3:02 PM

14 | Español 1 619 P12 704 • 5.3.15
Instrucciones de seguridad
Advertencias de peligro generales
para herramientas eléctricas
Lea íntegramente estas ad-
vertencias de peligro e ins-
trucciones. En caso de no atenerse a las adverten-
cias de peligro e instrucciones siguientes, ello
puede ocasionar una descarga eléctrica, un incen-
dio y/o lesión grave.
Guardar todas las advertencias de peligro e ins-
trucciones para futuras consultas.
El término herramienta eléctrica empleado en las
siguientes advertencias de peligro se refiere a he-
rramientas eléctricas de conexión a la red (con ca-
ble de red) y a herramientas eléctricas accionadas
por acumulador (o sea, sin cable de red).
Seguridad del puesto de trabajo
Mantenga limpio y bien iluminado su puesto
de trabajo. El desorden o una iluminación defi-
ciente en las áreas de trabajo pueden provocar
accidentes.
No utilice la herramienta eléctrica en un entor-
no con peligro de explosión, en el que se en-
cuentren combustibles líquidos, gases o mate-
rial en polvo. Las herramientas eléctricas
producen chispas que pueden llegar a inflamar
los materiales en polvo o vapores.
Mantenga alejados a los niños y otras perso-
nas de su puesto de trabajo al emplear la he-
rramienta eléctrica. Una distracción le puede
hacer perder el control sobre la herramienta
eléctrica.
Seguridad eléctrica
El enchufe de la herramienta eléctrica debe
corresponder a la toma de corriente utilizada.
No es admisible modificar el enchufe en forma
alguna. No emplear adaptadores en herra-
mientas eléctricas dotadas con una toma de
tierra. Los enchufes sin modificar adecuados a
las respectivas tomas de corriente reducen el
riesgo de una descarga eléctrica.
Evite que su cuerpo toque partes conectadas
a tierra como tuberías, radiadores, cocinas y
refrigeradores. El riesgo a quedar expuesto a
una sacudida eléctrica es mayor si su cuerpo tie-
ne contacto con tierra.
No exponga la herramienta eléctrica a la lluvia
y evite que penetren líquidos en su interior.
Existe el peligro de recibir una descarga eléctri-
ca si penetran ciertos líquidos en la herramienta
eléctrica.
No utilice el cable de red para transportar o
colgar la herramienta eléctrica, ni tire de él pa-
ra sacar el enchufe de la toma de corriente.
Mantenga el cable de red alejado del calor,
aceite, esquinas cortantes o piezas móviles.
Los cables de red dañados o enredados pueden
provocar una descarga eléctrica.
Al trabajar con la herramienta eléctrica a la in-
temperie utilice solamente cables de prolon-
gación apropiados para su uso en exteriores.
La utilización de un cable de prolongación ade-
cuado para su uso en exteriores reduce el riesgo
de una descarga eléctrica.
Si fuese imprescindible utilizar la herramienta
eléctrica en un entorno húmedo, es necesario
conectarla a través de un fusible diferencial.
La aplicación de un fusible diferencial reduce el
riesgo a exponerse a una descarga eléctrica.
Seguridad de personas
Esté atento a lo que hace y emplee la herra-
mienta eléctrica con prudencia. No utilice la
herramienta eléctrica si estuviese cansado, ni
tampoco después de haber consumido alco-
hol, drogas o medicamentos. El no estar atento
durante el uso de la herramienta eléctrica puede
provocarle serias lesiones.
Utilice un equipo de protección personal y en
todo caso unas gafas de protección. El riesgo
a lesionarse se reduce considerablemente si,
dependiendo del tipo y la aplicación de la herra-
mienta eléctrica empleada, se utiliza un equipo
de protección adecuado como una mascarilla
antipolvo, zapatos de seguridad con suela anti-
deslizante, casco, o protectores auditivos.
Evite una puesta en marcha fortuita. Asegurar-
se de que la herramienta eléctrica esté desco-
nectada antes de conectarla a la toma de co-
rriente y/o al montar el acumulador, al
recogerla, y al transportarla. Si transporta la he-
rramienta eléctrica sujetándola por el interruptor
de conexión/desconexión, o si alimenta la herra-
mienta eléctrica estando ésta conectada, ello
puede dar lugar a un accidente.
Retire las herramientas de ajuste o llaves fijas
antes de conectar la herramienta eléctrica.
Una herramienta de ajuste o llave fija colocada
en una pieza rotante puede producir lesiones al
poner a funcionar la herramienta eléctrica.
Evite posturas arriesgadas. Trabaje sobre una
base firme y mantenga el equilibrio en todo
momento. Ello le permitirá controlar mejor la he-
rramienta eléctrica en caso de presentarse una
situación inesperada.
Lleve puesta una vestimenta de trabajo ade-
cuada. No utilice vestimenta amplia ni joyas.
Mantenga su pelo, vestimenta y guantes aleja-
dos de las piezas móviles. La vestimenta suelta,
el pelo largo y las joyas se pueden enganchar
con las piezas en movimiento.
ADVERTENCIA
OBJ_BUCH-2440-002.book Page 14 Thursday, March 5, 2015 3:02 PM

Español | 151 619 P12 704 • 5.3.15
Siempre que sea posible utilizar unos equipos
de aspiración o captación de polvo, asegúrese
que éstos estén montados y que sean utiliza-
dos correctamente. El empleo de estos equipos
reduce los riesgos derivados del polvo.
Uso y trato cuidadoso de herramientas
eléctricas
No sobrecargue la herramienta eléctrica. Use
la herramienta eléctrica prevista para el traba-
jo a realizar. Con la herramienta adecuada po-
drá trabajar mejor y más seguro dentro del mar-
gen de potencia indicado.
No utilice herramientas eléctricas con un inte-
rruptor defectuoso. Las herramientas eléctricas
que no se puedan conectar o desconectar son
peligrosas y deben hacerse reparar.
Saque el enchufe de la red y/o desmonte el
acumulador antes de realizar un ajuste en la
herramienta eléctrica, cambiar de accesorio o
al guardar la herramienta eléctrica. Esta medi-
da preventiva reduce el riesgo a conectar acci-
dentalmente la herramienta eléctrica.
Guarde las herramientas eléctricas fuera del
alcance de los niños. No permita la utilización
de la herramienta eléctrica a aquellas perso-
nas que no estén familiarizadas con su uso o
que no hayan leído estas instrucciones. Las
herramientas eléctricas utilizadas por personas
inexpertas son peligrosas.
Cuide la herramienta eléctrica con esmero.
Controle si funcionan correctamente, sin atas-
carse, las partes móviles de la herramienta
eléctrica, y si existen partes rotas o deteriora-
das que pudieran afectar al funcionamiento de
la herramienta eléctrica. Haga reparar estas
piezas defectuosas antes de volver a utilizar la
herramienta eléctrica. Muchos de los acciden-
tes se deben a herramientas eléctricas con un
mantenimiento deficiente.
Mantenga los útiles limpios y afilados. Los úti-
les mantenidos correctamente se dejan guiar y
controlar mejor.
Utilice la herramienta eléctrica, accesorios,
útiles, etc. de acuerdo a estas instrucciones,
considerando en ello las condiciones de traba-
jo y la tarea a realizar. El uso de herramientas
eléctricas para trabajos diferentes de aquellos
para los que han sido concebidas puede resultar
peligroso.
Trato y uso cuidadoso de herramientas
accionadas por acumulador
Solamente cargar los acumuladores con los
cargadores recomendados por el fabricante.
Existe un riesgo de incendio al intentar cargar
acumuladores de un tipo diferente al previsto pa-
ra el cargador.
Solamente emplee los acumuladores previs-
tos para la herramienta eléctrica. El uso de otro
tipo de acumuladores puede provocar daños e
incluso un incendio.
Si no utiliza el acumulador, guárdelo separado
de clips, monedas, llaves, clavos, tornillos o
demás objetos metálicos que pudieran puen-
tear sus contactos. El cortocircuito de los con-
tactos del acumulador puede causar quemadu-
ras o un incendio.
La utilización inadecuada del acumulador pue-
de provocar fugas de líquido. Evite el contacto
con él. En caso de un contacto accidental en-
juagar el área afectada con abundante agua.
En caso de un contacto con los ojos recurra
además inmediatamente a un médico. El líqui-
do del acumulador puede irritar la piel o producir
quemaduras.
Servicio
Únicamente haga reparar su herramienta eléc-
trica por un profesional, empleando exclusiva-
mente piezas de repuesto originales. Solamen-
te así se mantiene la seguridad de la herramienta
eléctrica.
Instrucciones de seguridad para
sierras de calar
Sujete la herramienta eléctrica por las superfi-
cies de agarre aisladas al realizar trabajos en
los que el útil pueda llegar a tocar conductores
eléctricos ocultos. El contacto con conductores
bajo tensión puede hacer que las partes metáli-
cas de la herramienta eléctrica le provoquen una
descarga eléctrica.
Mantenga alejadas las manos del área de cor-
te. No toque debajo de la pieza de trabajo. Po-
dría accidentarse al tocar la hoja de sierra.
Solamente aproxime la herramienta eléctrica
en funcionamiento contra la pieza de trabajo.
En caso contrario puede que retroceda brusca-
mente el aparato al engancharse el útil en la pie-
za de trabajo.
Cuide en mantener firmemente asentada la
placa base 9 contra la pieza al serrar. Una hoja
de sierra ladeada puede romperse o provocar un
retroceso brusco del aparato.
Al terminar de serrar, desconecte la herra-
mienta eléctrica y espere a que ésta se haya
detenido completamente antes de sacar la ho-
ja de sierra de la ranura de corte. Ello le permi-
te depositar de forma segura la herramienta
eléctrica sin peligro de que ésta retroceda de
forma brusca.
Solamente utilice hojas de sierra sin dañar y
en perfecto estado. Las hojas de sierra defor-
madas o melladas pueden romperse, mermar la
calidad de corte, o provocar un retroceso brusco
del aparato.
OBJ_BUCH-2440-002.book Page 15 Thursday, March 5, 2015 3:02 PM

16 | Español 1 619 P12 704 • 5.3.15
Después de desconectar el aparato no trate de
frenar la hoja de sierra presionándola lateral-
mente contra la pieza. La hoja de sierra podría
dañarse, romperse o provocar un retroceso
brusco del aparato.
Utilice unos aparatos de exploración adecua-
dos para detectar conductores o tuberías
ocultas, o consulte a sus compañías abastece-
doras. El contacto con conductores eléctricos
puede provocar un incendio o una electrocu-
ción. Al dañar una tubería de gas puede produ-
cirse una explosión. La perforación de una tube-
ría de agua puede causar daños materiales.
Asegure la pieza de trabajo. Una pieza de tra-
bajo fijada con unos dispositivos de sujeción, o
en un tornillo de banco, se mantiene sujeta de
forma mucho más segura que con la mano.
Antes de depositarla, esperar a que se haya
detenido la herramienta eléctrica. El útil puede
engancharse y hacerle perder el control sobre la
herramienta eléctrica.
No intente abrir el acumulador. Podría provo-
car un cortocircuito.
Proteja el acumulador del calor excesivo
como, p. ej., de una exposición prolon-
gada al sol, del fuego, del agua y de la
humedad. Existe el riesgo de explosión.
Si el acumulador se daña o usa de forma ina-
propiada puede que éste emane vapores. Ven-
tile con aire fresco el recinto y acuda a un mé-
dico si nota alguna molestia. Los vapores
pueden llegar a irritar las vías respiratorias.
Únicamente utilice el acumulador en combina-
ción con su herramienta eléctrica BTI. Sola-
mente así queda protegido el acumulador contra
una sobrecarga peligrosa.
Mediante objetos puntiagudos, como p. ej.
clavos o destornilladores, o por influjo de fuer-
za exterior se puede dañar el acumulador. Se
puede generar un cortocircuito interno y el acu-
mulador puede arder, humear, explotar o sobre-
calentarse.
Descripción y prestaciones
del producto
Lea íntegramente estas advertencias
de peligro e instrucciones. En caso
de no atenerse a las advertencias de
peligro e instrucciones siguientes, ello
puede ocasionar una descarga eléctri-
ca, un incendio y/o lesión grave.
Despliegue y mantenga abierta la solapa con la
imagen del aparato mientras lee las instrucciones
de manejo.
Utilización reglamentaria
El aparato ha sido diseñado para serrar y recortar
sobre una base firme, madera, plástico, metal, ce-
rámica y caucho. Es adecuado para efectuar cortes
rectos y en curva con un ángulo de inglete de hasta
45 °. Utilice las hojas de sierra recomendadas.
La luz de esta herramienta eléctrica está concebi-
da para iluminar directamente el área de alcance
de la herramienta y no para iluminar las habitacio-
nes de una casa.
Componentes principales
La numeración de los componentes está referida a
la imagen de la herramienta eléctrica en la página
ilustrada.
1Acumulador
2Botón de extracción del acumulador
3Tecla para la bombilla “Power Light”
4Rueda para preselección del nº de carreras
5Indicador del estado de carga del acumulador
6Indicador del control de temperatura/
protección contra sobrecarga
7Interruptor de conexión/desconexión
8Palanca para ajuste del movimiento pendular
9Placa base
10 Rodillo guía
11 Émbolo del portaútiles
12 Patín de plástico
13 Guía para el tope paralelo
14 Hoja de sierra*
15 Caperuza de aspiración
16 Bombilla “Power Light”
17 Empuñadura (zona de agarre aislada)
18 Palanca SDS para desenclavamiento de la hoja
de sierra
19 Protección contra contacto
20 Boquilla de aspiración
21 Manguera de aspiración*
22 Protección para cortes limpios
23 Saliente de patín de plástico
24 Tornillo
25 Escala para el ángulo de inglete
26 Tornillo de fijación del tope paralelo*
27 Tope paralelo con cortador de círculos*
28 Punto de centrado del cortador de círculos*
29 Llave macho hexagonal
*Los accesorios descritos e ilustrados no correspon-
den al material que se adjunta de serie. La gama com-
pleta de accesorios opcionales se detalla en nuestro
programa de accesorios.
OBJ_BUCH-2440-002.book Page 16 Thursday, March 5, 2015 3:02 PM

Español | 171 619 P12 704 • 5.3.15
Datos técnicos
Información sobre ruidos y vibraciones
El nivel de vibraciones indicado en estas instruc-
ciones ha sido determinado según el procedimien-
to de medición fijado en la norma EN 60745 y pue-
de servir como base de comparación con otras
herramientas eléctricas. También es adecuado pa-
ra estimar provisionalmente la solicitación experi-
mentada por las vibraciones.
El nivel de vibraciones indicado ha sido determina-
do para las aplicaciones principales de la herra-
mienta eléctrica. Por ello, el nivel de vibraciones
puede ser diferente si la herramienta eléctrica se
utiliza para otras aplicaciones, con accesorios dife-
rentes, con útiles divergentes, o si el mantenimien-
to de la misma fuese deficiente. Ello puede supo-
ner un aumento drástico de la solicitación por
vibraciones durante el tiempo total de trabajo.
Para determinar con exactitud la solicitación expe-
rimentada por las vibraciones, es necesario consi-
derar también aquellos tiempos en los que el apa-
rato esté desconectado, o bien, esté en
funcionamiento, pero sin ser utilizado realmente.
Ello puede suponer una disminución drástica de la
solicitación por vibraciones durante el tiempo total
de trabajo.
Fije unas medidas de seguridad adicionales para
proteger al usuario de los efectos por vibraciones,
como por ejemplo: Mantenimiento de la herra-
mienta eléctrica y de los útiles, conservar calientes
las manos, organización de las secuencias de tra-
bajo.
Declaración de conformidad
Declaramos bajo nuestra exclusiva responsabili-
dad, que el producto descrito en los “Datos técni-
cos” cumple con todas las disposiciones corres-
pondientes de las directivas 2009/125/CE
(Reglamento 1194/2012), 2011/65/UE, hasta el
19 de abril de 2016: 2004/108/CE, desde el 20 de
abril de 2016: 2014/30/UE, 2006/42/CE inclusive
sus modificaciones y está en conformidad con las
siguientes normas: EN 60745-1, EN 60745-2-11.
Expediente técnico (2006/42/CE) en:
BTI Befestigungstechnik GmbH & Co. KG,
74653 Ingelfingen, GERMANY
BTI Befestigungstechnik GmbH & Co. KG
74653 Ingelfingen, GERMANY
Ingelfingen, 06.02.2015
Montaje
Desmonte el acumulador antes de manipular
en la herramienta eléctrica (p.ej. en el mante-
nimiento, cambio de útil, etc.), así como al
transportarla y guardarla. En caso contrario po-
dría accidentarse al accionar fortuitamente el in-
terruptor de conexión/desconexión.
Sierra de calar ACCU A-ST 10,8 V
Nº de art. 9 078 317
Tensión nominal V= 10,8
Nº de carreras en vacío n0min-1 1500–2800
Carrera mm 18
Profundidad de corte máx.
–enmadera
– en aluminio
– en acero, sin alear
mm
mm
mm
70
3
3
Ángulo de corte
(izquierda/derecha), máx. ° 45
Peso según
EPTA-Procedure 01/2003 kg 1,51)
Temperatura ambiente
permitida
– al cargar
– durante el servicio2) y el
almacenamiento
°C
°C
0...+45
–20...+50
Acumuladores recomen-
dados
10,8V x.x Ah L-x
Cargadores recomendados LG 10,8V L-x
1) según el acumulador utilizado
2) potencia limitada a temperaturas <0 °C
A-ST 10,8 V
Valores de emisión de ruidos
determinados según
EN 60745-2-11.
El nivel de presión sonora típico del
aparato, determinado con un
filtro A, asciende a
Nivel de presión sonora
Nivel de potencia acústica
Tolerancia K
¡Utilizar protectores auditivos!
dB(A)
dB(A)
dB
77
88
3
Nivel total de vibraciones ah
(suma vectorial de tres direcciones)
y tolerancia K determinados según
EN 60745:
Serrado de tabla de aglomerado de
madera:
ah
K
Serrado de chapa de metal:
ah
K
m/s2
m/s2
m/s2
m/s2
5,5
1,5
5,0
1,5
ppa. Stephan Uder
Head of Procurement
Department
ppa. Christian Hasenest
Head of Business Unit
Construction
OBJ_BUCH-2440-002.book Page 17 Thursday, March 5, 2015 3:02 PM

18 | Español 1 619 P12 704 • 5.3.15
Carga del acumulador
Utilice únicamente los cargadores que se enu-
meran en los datos técnicos. Solamente esos
cargadores están especialmente adaptados a
los acumuladores de litio que se utilizan en su
herramienta de medición.
Observación: El acumulador se suministra parcial-
mente cargado. Con el fin de obtener la plena po-
tencia del acumulador, antes de su primer uso, cár-
guelo completamente en el cargador.
El acumulador de iones de litio puede recargarse
siempre que se quiera, sin que ello merme su vida
útil. Una interrupción del proceso de carga no afec-
ta al acumulador.
El acumulador de iones de litio va protegido contra
altas descargas por “Electronic Cell Protection
(ECP) (Protección Electrónica de Celdas)”. Si el
acumulador está descargado, un circuito de pro-
tección se encarga de desconectar la herramienta
eléctrica. El útil deja de moverse.
Observe las indicaciones referentes a la elimina-
ción.
Indicador del estado de carga del acumulador
Los tres LED verdes del indicador del estado de
carga del acumulador 5indican el estado de carga
del acumulador 1. El indicador del estado de carga
del acumulador se enciende sólo 5 segundos tras
la puesta en servicio.
Si tras la conexión no se enciende ningún LED, es-
tá defectuoso el acumulador y debe sustituirse.
Montaje y cambio de la hoja de sierra
Al montar la hoja de sierra utilice unos guantes
de protección. Podría accidentarse en caso de
tocar la hoja de sierra.
Selección de la hoja de sierra
Solamente utilice hojas de sierra de una sola leva
(tipo T). La longitud de la hoja de sierra no debe ser
mayor que aquella precisada para el corte.
Para efectuar cortes en curva de radio pequeño
emplear una hoja de sierra estrecha.
Montaje de la hoja de sierra (ver figura A)
Limpie el vástago de la hoja de sierra antes de
su montaje. Un vástago sucio no permite una
sujeción firme del mismo.
Inserte la hoja de sierra 14 en el émbolo portaútiles
11 hasta encalvarla en el mismo. La palanca SDS
18 retrocede automáticamente y la hoja de sierra
queda retenida. No fuerce hacia atrás la palanca
18 con la mano, ya que podría dañar la herramien-
ta eléctrica.
Al insertar la hoja de sierra cuide que su lomo que-
de alojado en la ranura del rodillo guía 10.
Controle la sujeción firme de la hoja de sierra.
Una hoja de sierra floja puede llegar a salirse de
su alojamiento y lesionarle.
Desmontaje de la hoja de sierra (ver figura B)
Al expulsar la hoja de sierra, mantenga la he-
rramienta eléctrica de manera que la hoja de
sierra no pueda lesionar a ninguna persona o
animal.
Gire la palanca SDS 18 hacia delante hasta el tope,
en dirección a la protección contra contacto 19. La
hoja de sierra se afloja y es expulsada.
Aspiración de polvo y virutas
El polvo de ciertos materiales como, pinturas
que contengan plomo, ciertos tipos de madera y
algunos minerales y metales, puede ser nocivo
para la salud. El contacto y la inspiración de es-
tos polvos pueden provocar en el usuario o en
las personas circundantes reacciones alérgicas
y/o enfermedades respiratorias.
Ciertos polvos como los de roble, encina y haya
son considerados como cancerígenos, especial-
mente en combinación con los aditivos para el
tratamiento de la madera (cromatos, conservan-
tes de la madera). Los materiales que contengan
amianto solamente deberán ser procesados por
especialistas.
– A ser posible utilice un equipo para aspiración
de polvo apropiado para el material a trabajar.
– Observe que esté bien ventilado el puesto de
trabajo.
– Se recomienda una mascarilla protectora con
un filtro de la clase P2.
Observe las prescripciones vigentes en su país
sobre los materiales a trabajar.
Evite acumulaciones de polvo en el puesto de
trabajo. Los materiales en polvo se pueden infla-
mar fácilmente.
Conexión del equipo para aspiración de polvo
(ver figuras C – E)
Inserte la boquilla de aspiración 20 en la abertura
correspondiente de la placa base 9.
Inserte la manguera de aspiración 21 (accesorio
especial) en la boquilla de aspiración 20. Conecte
la manguera de aspiración 21 a un aspirador (acce-
sorio especial).
Para obtener una aspiración óptima, siempre que
sea posible, emplee la protección para cortes lim-
pios 22.
LED Capacidad
3 LED verdes encendidos 2/3
2 LED verdes encendidos 1/3
1 LED verde encendido <1/3
1 LED verde intermitente Reserva
3 LED verde intermitente vacío
OBJ_BUCH-2440-002.book Page 18 Thursday, March 5, 2015 3:02 PM

Español | 191 619 P12 704 • 5.3.15
El aspirador debe ser adecuado para el material a
trabajar.
Para aspirar polvo especialmente nocivo para la sa-
lud, cancerígeno, o polvo seco utilice un aspirador
especial.
Cale la caperuza de aspiración 15 sobre la protec-
ción contra contacto accidental 19.
Protección para cortes limpios
(ver figura E)
La protección para cortes limpios 22 puede evitar
la rotura de la superficie en el aserrado de madera.
La protección para cortes limpios sólo se puede
utilizar en determinados tipos de hojas de sierra y
sólo con un ángulo de corte de 0 °.
Meta a presión por el frente la protección para cor-
tes limpios 22 en la placa base 9.
La protección para cortes limpios 22 también se
puede calar con el patín de plástico 12 montado.
Zapata deslizante (ver figura F)
En el mecanizado de superficies delicadas utilice
el patín de plástico 12.
Para asentar el patín de plástico 12, coloque el bor-
de delantero de la placa base 9debajo del saliente
del patín de plástico 23. Luego, presione la herra-
mienta eléctrica para el encastre en el patín de
plástico 12.
En el caso de la utilización del patín de plástico 12,
la protección para cortes limpios 22 no se coloca
en la placa base 9, sino en el patín.
Operación
Modos de operación
Desmonte el acumulador antes de manipular
en la herramienta eléctrica (p.ej. en el mante-
nimiento, cambio de útil, etc.), así como al
transportarla y guardarla. En caso contrario po-
dría accidentarse al accionar fortuitamente el in-
terruptor de conexión/desconexión.
Ajuste del movimiento pendular
El movimiento pendular ajustable permite adaptar
de forma óptima la velocidad, el rendimiento y la
calidad de corte al material a trabajar.
La palanca de ajuste 8le permite seleccionar el ni-
vel del movimiento pendular incluso durante la
operación del aparato.
El nivel de movimiento pendular para una aplica-
ción concreta conviene determinarlo probando.
Tener en cuenta aquí las siguientes recomendacio-
nes:
– Reducir, o incluso anular, el nivel del movimien-
to pendular cuanto más fino y limpio deba ser el
canto cortado.
– Desconecte el movimiento pendular al serrar
materiales delgados (p.ej. chapas).
– Al trabajar materiales duros (p.ej. acero) utilice
un movimiento pendular pequeño.
– Al serrar materiales blandos, o madera en senti-
do de la fibra, puede utilizarse el nivel de movi-
miento pendular máximo.
Ajuste del ángulo de inglete (ver figura J)
La placa base 9puede inclinarse hasta 45 ° hacia
la derecha o izquierda para realizar cortes a ingle-
te.
Desmonte la boquilla de aspiración 20.
En el caso de un ángulo de inglete de 0 ° se en-
cuentra una espiga en el correspondiente rebaje.
Suelte el tornillo 24 con la llave macho hexagonal
29, hasta que pueda desplazar la placa base 9en
dirección del acumulador 1. Deje deslizar la espiga
en la ranura guía.
Para ajustar el ángulo de inglete, gire la placa base
9según la escala 25 a la posición deseada. Con la
ayuda de un medidor de ángulos puede ajustarse
cualquier ángulo hasta 45 °.
Apriete el tornillo 24.
La boquilla de aspiración 20 y la protección para
cortes limpios 22 no pueden utilizarse al efectuar
cortes a inglete.
Puesta en marcha
Desmontaje del acumulador (ver figura K)
Para extraer el acumulador 1pulsar los botones de
extracción 2y sacar hacia abajo el acumulador de
la herramienta eléctrica. Proceder sin brusque-
dad.
Conexión/desconexión
Para la conexión de la herramienta eléctrica, em-
puje hacia delante el interruptor de conexión/des-
conexión 7.
Para desconectar la herramienta eléctrica, empuje
el interruptor de conexión/desconexión 7hacia la
posición “0”.
Para ahorrar energía, solamente conecte la herra-
mienta eléctrica cuando vaya a utilizarla.
Movimiento pendular
desconectado (nivel 0):
Sin movimiento
pendular
Movimiento pendular,
nivel I:
Movimiento
pendular pequeño
Movimiento pendular,
nivel II:
Movimiento
pendular grande
OBJ_BUCH-2440-002.book Page 19 Thursday, March 5, 2015 3:02 PM

20 | Español 1 619 P12 704 • 5.3.15
Regulación del número de carreras
La rueda 4le permite preseleccionar el nº de carre-
ras incluso durante la operación del aparato.
El número de carreras precisado depende del ma-
terial y condiciones de trabajo, siendo conveniente
determinarlo probando.
Es recomendable reducir el número de carreras al
aplicar la hoja de sierra en funcionamiento contra
la pieza de trabajo, así como al serrar plástico y alu-
minio.
Al trabajar prolongadamente a bajas revoluciones
puede que la herramienta eléctrica se caliente fuer-
temente. Expulse la hoja de sierra y deje trabajar la
herramienta eléctrica durante aprox. 3 min a las re-
voluciones máximas, para que se refrigere.
Protección contra sobrecarga térmica
La herramienta eléctrica no puede sobrecargarse
si se realiza un uso apropiado y conforme a lo des-
crito. En el caso de una carga pronunciada o al
abandonar el margen admisible de temperatura
del acumulador, se reduce el número de revolucio-
nes o se desconecta la herramienta eléctrica. Con
un número de revoluciones reducido, la herramien-
ta eléctrica vuelve a funciona con pleno número de
revoluciones recién tras alcanzar la temperatura
admisible del acumulador o con carga reducida.
En el caso de una desconexión automática, desco-
necte la herramienta eléctrica, deje enfriar el acu-
mulador y conecte de nuevo la herramienta eléctri-
ca.
Indicador del control de temperatura/protección
contra sobrecarga
El LED rojo 6le ayuda a proteger al acumulador de
un sobrecalentamiento y que el motor se sobrecar-
gue.
Si se enciende permanentemente en rojo el LED
6, ello indica que la temperatura del acumulador es
excesiva y la herramienta eléctrica se desconecta
automáticamente.
– Desconecte la herramienta eléctrica.
– Espere a que se haya enfriado el acumulador an-
tes de proseguir con el trabajo.
Si el LED 6parpadea de color rojo, ello señaliza
que se ha bloqueado la herramienta eléctrica y és-
ta se desconecta automáticamente.
Saque del todo la herramienta eléctrica de la pieza
de trabajo.
Una vez desbloqueada la herramienta eléctrica és-
ta sigue operando con el número de carreras ajus-
tado.
Protección contra altas descargas
El acumulador de iones de litio va protegido contra
altas descargas por “Electronic Cell Protection
(ECP) (Protección Electrónica de Celdas)”. Si el
acumulador está descargado, un circuito de pro-
tección se encarga de desconectar la herramienta
eléctrica. El útil deja de moverse.
Conexión del LED de iluminación
Con la tecla 3puede conectar la luz de trabajo de
LED. La luz de trabajo está desconectada en forma
estándar.
Protección contra rearranque
La protección contra rearranque evita la puesta en
marcha accidental de la herramienta eléctrica tras
un corte de la alimentación eléctrica. Tan pronto se
activa la protección contra rearranque, parpadea la
indicación de vigilancia de temperatura/sobrecar-
ga 6continuamente.
Para la nueva puesta en marcha coloque el inte-
rruptor de conexión/desconexión 7en la posición
de desconexión, y conecte de nuevo la herramien-
ta eléctrica.
Observación: Si el intervalo entre la desconexión y
conexión es muy corto puede ocurrir que la protec-
ción contra rearranque se active y no se ponga en
marcha la herramienta eléctrica a pesar de tener
accionado el interruptor de conexión/desconexión
7. Coloque el interruptor de conexión/desconexión
7en la posición de desconexión, y conecte de nue-
vo la herramienta eléctrica.
Instrucciones para la operación
Siempre utilice una base de asiento firme al
serrar piezas pequeñas o delgadas.
Protección contra contacto
La protección contra contacto 19 montada en la
carcasa evita el contacto accidental con la hoja de
sierra durante el trabajo y, por lo tanto, no deberá
desmontarse.
El borde abombado hacia el exterior sobre la cape-
ruza de aspiración 15 evita un resbalamiento de la
mano hacia la zona de aserrado.
Serrado por inmersión (ver figura G)
¡El procedimiento de serrado por inmersión
solamente deberá emplearse al trabajar mate-
riales blandos como la madera, placas de pla-
dur, etc.!
Únicamente usar hojas de sierra cortas para el ase-
rrado por inmersión. Éste solamente puede reali-
zarse con un ángulo de inglete de 0 °.
Incline hacia delante la herramienta eléctrica de
manera que el canto anterior de la placa base 9
asiente contra la pieza de trabajo, cuidando que la
hoja de sierra 14 no toque ésta, y conecte el apa-
rato. En las herramientas eléctricas con un número
de carreras regulable, ajustar el número de carre-
ras máximo. Presione firmemente la herramienta
eléctrica contra la pieza de trabajo y deje ir pene-
trando lentamente la hoja de sierra en la pieza de
trabajo.
En el momento en que la placa base 9asiente com-
pletamente sobre la pieza de trabajo, continúe se-
rrando a lo largo de la línea de corte.
OBJ_BUCH-2440-002.book Page 20 Thursday, March 5, 2015 3:02 PM
