Bticino Livinglight N4027CM2 User manual

N4027CM2
NT4027CM2
L4027CM2
01/20-01 PC
LE11688AA
BTicino SpA – Viale Borri, 231 – 21100 Varese – Italy – www.bticino.com
• Schemi elettrici • Electric diagrams • Schémas électriques • Schaltpläne • Esquemas eléctricos • Elektrische schema’s • Esquemas elétricos
L
N
L
N
N
N/NT/L4027CM2
- L’azionamento da remoto può causare danni a persone o cose.
- Remote operation may cause damage to people or property.
- L’actionnement à distance peut causer des dommages corporels ou matériels.
- Die Betätigung von fern kann Personen- oder Sachschäden verursachen.
- El accionamiento a distancia puede causar daños a personas o cosas.
- De aansturing op afstand kan persoonlijk letsel of materiële schade veroorzaken.
- O acionamento à distância pode causar danos às pessoas ou aos bens.
Togliere tensione dall’interruttore generale
Cut the power at the general circuit breaker
Coupez le courant au disjoncteur général
Den Hauptschalter stromlos machen
Quitar tensión al interruptor general
Verwijder de spanning van de hoofdschakelaar
Desligar a tensão do interruptor geral
Attenzione:
-compatibile solo con motori standard (no motori ad impulsi, no motori radio)
Warning:
-only compatible with standard motors (no pulse motors, no radio motors)
Attention:
-compatible uniquement avec les moteurs standard (et non pas avec les moteurs à impulsions ni avec les
moteurs radio)
Achtung:
-Nur mit Standardmotoren kompatibel (keine Pulsmotoren, keine Funkmotoren)
Atención:
-compatible solamente con motores estándares (no motores de impulsos, no motores radio)
Opgelet:
-uitsluitend compatibel met normale motoren (geen motoren op impulsen of radiosignalen)
Atenção:
-compatível somente com motores padronizados (excluídos motores de impulso e motores de rádio)

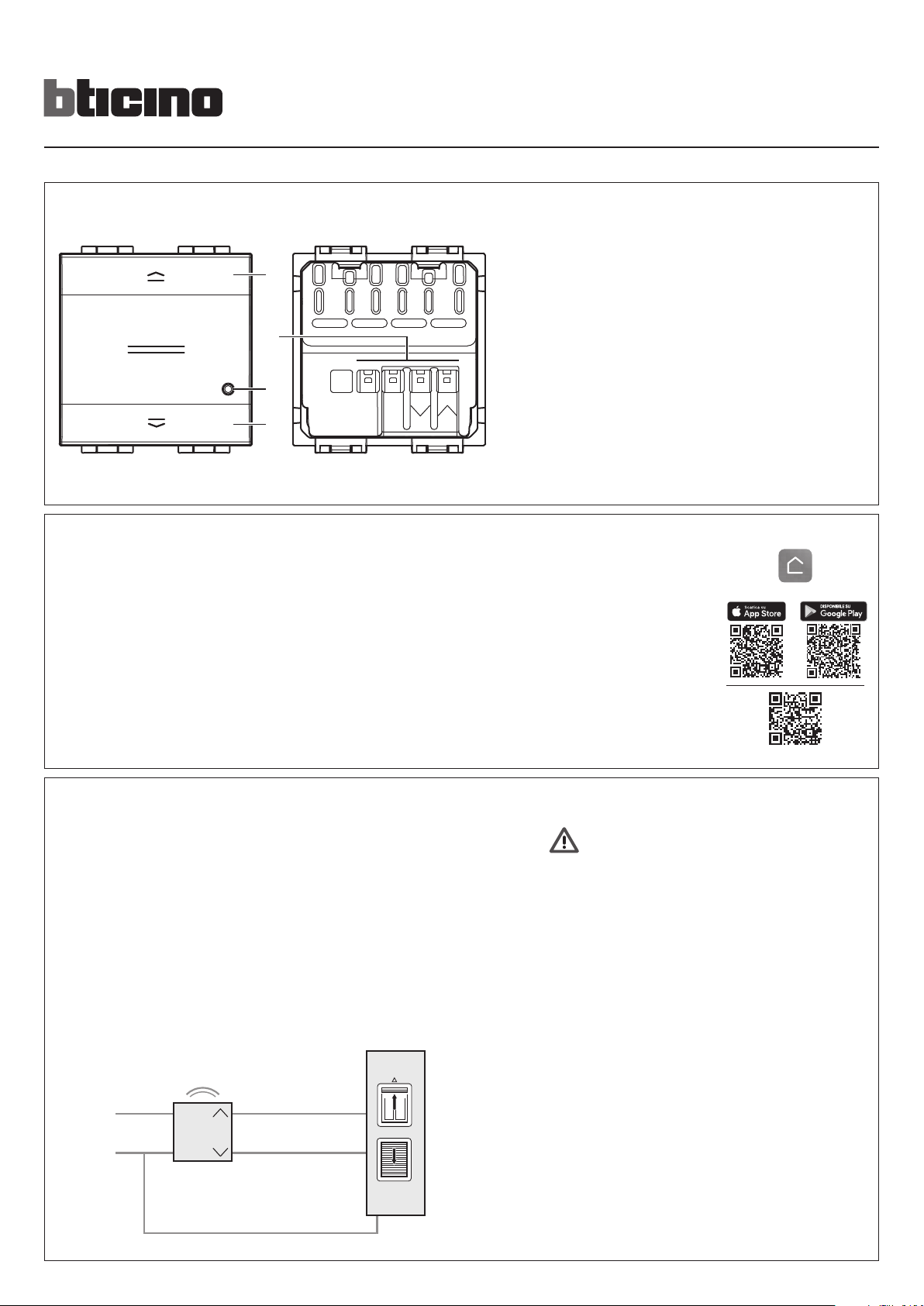

• Descrizione • Description • Description • Beschreibung • Descripción • Beschrijving • Descrição
1. Botão de controle
2. LED de sinalização
3. Bornes de conexão
1. Bedieningsknop
2. Signalering met led
3. Aansluitklemmen
1. Pulsante di comando
2. Led segnalazione
3. Morsetti di collegamento
1. Control pushbutton
2. Notification LED
3. Connection clamps
1. Steuertaste
2. Meldeleuchte
3. Anschlussklemmen
1. Pulsador de mando
2. LED de señal
3. Bornes de conexión
1. Bouton de commande
2. Voyant LED
3. Bornes de branchement
1
1
2
L
N
3
• Configurazione • Configuration • Configuration • Konfiguration • Configuración • Configuratie • Configuração
Per eseguire la prima installazione, la sostituzione e/o rimozione di un dispositivo e per qualsiasi altra informazione, fare riferimento alla App od al manuale del gateway scaricabile dal sito:
For the rst installation and/or replacement, and/or removal of the device, or any other information, refer to the App or to the gateway manual, which can be downloaded from the website:
Pour eectuer la première installation, le changement et/ou le retrait d’un dispositif et pour toute autre information, faire référence à l’appli ou au manuel de la passerelle téléchargeable en se rendant sur le site :
Um ein Gerät zum ersten Mal zu installieren und/oder auszutauschen und/oder zu entfernen, sowie für weitere Informationen, beziehen Sie sich bitte auf die App oder das Handbuch oder des Gateways, das von der
Website heruntergeladen werden kann:
Para efectuar la primera instalación, la sustitución y/o el desmontaje de un equipo y para otra información, se ha de consultar la App o el manual del gateway, que puede descargarse en el sitio:
Raadpleeg de App of de handleiding van de gateway, door deze de website te downloaden, voor de eerste installatie, de vervanging en/of de verwijdering van een apparaat en andere informatie:
Para executar a primeira instalação, a substituição e/ou a remoção de um dispositivo e para qualquer outra informação, roga-se consultar a APP ou manual do gateway que pode ser baixado do site::
www.homesystems-legrandgroup.com
- ANDROID: Richiede Android 5.0 e successivo con accesso a Google Play
- ANDROID: requires Android 5.0 and higher with access to Google Play
- ANDROID : nécessite Android 5.0 ou suivant avec accès à Google Play
- ANDROID: erfordert Android 5.0 und höher mit Zugriff auf Google Play
- ANDROID: requiere Android 5.0 y sucesivo con acceso a Google Play
- ANDROID: vereist Android 5.0 en hoger met toegang tot Google Play
- ANDROID: requer Android 5.0 e posterior com acesso a Google Play
- iOS: Richiede un iPhone, iPad, o iPod touch con iOS 12.0 o successivo.
- iOS: requires an iPhone, iPad, or iPod touch with iOS 12,0 or later
- iOS : nécessite un iPhone, un iPad ou un iPod touch avec iOS 12.0 ou suivant
- iOS: erfordert ein iPhone, iPad oder iPod touch mit iOS 12.0 oder höher
- iOS: requiere el uso de un iPhone, iPad, o iPod touch con iOS 12.0 o sucesivo
- iOS: vereist een iPhone, iPad, of iPod touch met iOS 12.0 of hoger
- iOS: requer um iPhone, iPad, ou iPod touch com iOS 12.0 ou posterior
www.homesystems-legrandgroup.com
App Home + Control

2
• Montaggio
• Mounting
• Montage
• Montage
• Montaje
• Montage
• Montagem
1
* Da acquistare separatamente
To be purchased separately
À acheter séparément
Getrennt zu erwerben
Comprar por separado
Apart kopen
A adquirir separadamente
2
*
• Reset alle impostazioni di fabbrica
• Reset to the factory settings
• Rétablissement des réglages par défaut
• Default-Einstellungen wieder herstellen
• Restablecer los ajustes de la fábrica
• Reset van de fabrieksinstellingen
• Resetar definições de fábrica
Attenzione: la pressione involontaria breve del pulsante reset, avvia l’associazione (LED verdi accesi di tutti gli altri dispositivi dell’impianto). Premere brevemente e
contemporaneamente i due tasti del comando L/N/NT4570CW Master per terminarla.
Warning: a short accidental pressure of the reset pushbutton, starts the association (the green LEDs of all the other system devices are ON). Press quickly and at the same time the two keys
of the L/N/NT4570CW Master control to end it.
Attention : une brève pression involontaire sur le bouton de reset active l’association (voyants verts de tous les autres dispositifs de l’installation allumés). Appuyer brièvement et
simultanément sur les deux touches de la commande L/N/NT4570CW Master pour la terminer.
Achtung: Durch den kurzen versehentlichen Druck der Reset-Taste wird die Zuordnung gestartet (grüne LED leuchtet an allen anderen Geräten der Anlage). Drücken Sie kurz und gleichzeitig
die beiden Tasten der Master-Steuerung L/N/NT4570CW, um sie zu beenden.
Atención: la presión involuntaria breve del botón reset acciona la asociación (LEDs verdes encendidos en todos los otros equipos del sistema). Presionar al mismo tiempo
brevemente los dos botones del mando L/N/NT4570CW Master para acabar la asociación.
Opgelet: wanneer de resetknop per ongeluk kort ingedrukt wordt, wordt de koppeling gestart (de groene leds van alle andere apparaten van de installatie branden). Druk de twee toetsen
van de bediening L/N/NT4570CW Master tegelijkertijd kort in om de procedure af te ronden.
Atenção: a pressão involuntária breve do botão Reset, inicia a associação (LED verdes acesos de todos os outros dispositivos do equipamento). Carregar brevemente e em
simultâneo nas duas teclas do comando L/N/NT4570CW Master para terminá-la.
Premere e mantenere premuto il pulsante reset fino a quando lampeggia rosso. A questo punto rilascia. Il reset
è eseguito.
Press and hold down the reset pushbutton until it flashes red. Now release. The reset has been done.
Appuyer sur le bouton de reset et le maintenir enfoncé jusqu’au clignotement rouge. Ensuite relâcher. Le reset
est effectué.
Drücken die Taste Reset und halten Sie sie gedrückt bis sie rot blinkt. Dann die Taste loslassen. Reset durchgeführt.
Presionar sin soltar el botón reset hasta que parpadee en color rojo. Entonces soltar. El reset se ha efectuado.
Houd de resetknop ingedrukt tot de led rood begint te knipperen. Laat de knop nu los. De reset is verricht.
Carregar e manter carregado o botão até piscar a vermelho. Nesta altura soltar. O reset foi efetuado.
1
2

3
Carichi Motore tapparelle
240 VAC max. 1 x 500 VA
100 VAC max. 1 x 270 VA
Tensione 100 – 240 Vac
Frequenza di funzionamento 50/60 Hz
Tecnologia Radio (Maglie di rete senza fili)
Livello di potenza <100mW
Frequenza di banda da 2,4 a 2,4835 GHz
Loads Motor for shutters
240 VAC max. 1 x 500 VA
100 VAC max. 1 x 270 VA
Voltage 100 – 240 Vac
Operating frequency 50/60 Hz
Technology Radio (Wireless meshed network)
Power level <100mW
Band frequency from 2,4 to 2,4835 GHz
Charges Moteur pour volets roulants
240 VAC max. 1 x 500 VA
100 VAC max. 1 x 270 VA
Tension 100 – 240 Vac
Fréquence de fonctionnement 50/60 Hz
Technologie Radio (Réseau maillé sans fil)
Niveau de puissance <100mW
Fréquence de bande de 2,4 à 2,4835 GHz
Stromlasten Rollladenmotor
240 VAC max. 1 x 500 VA
100 VAC max. 1 x 270 VA
Spannung 100 – 240 Vac
Betriebsfrequenz 50/60 Hz
Technologie Radio (Maschen eines drahtlosen Netzes)
Leistungsniveau <100mW
Bandfrequenz von 2,4 bis 2,4835 GHz
Cargas Motor para persianas
240 VAC max. 1 x 500 VA
100 VAC max. 1 x 270 VA
Tensión 100 – 240 Vca
Frecuencia de funcionamiento 50/60 Hz
Tecnología Radio (Mallas de red sin hilos)
Nivel de potencia <100mW
Frecuencia de banda de 2,4 a 2,4835 GHz
Ladingen Motor rolluiken
240 VAC max. 1 x 500 VA
100 VAC max. 1 x 270 VA
Spanning 100 – 240 Vac
Werkfrequentie 50/60 Hz
Technologie Radio (draadloos netwerkschakels)
Vermogensniveau <100mW
Frequentieband 2,4 t/m 2,4835 GHz
Cargas Motor para persianas
240 VAC máx. 1 x 500 VA
100 VAC máx. 1 x 270 VA
Tensão 100 – 240 Vca
Frequência de funcionamento 50/60 Hz
Tecnologia Rádio (links de rede sem fio)
Nível de potência <100mW
Frequência de banda de 2,4 a 2,4835 GHz
Il fabbricante, BTicino S.p.A., dichiara che il tipo di apparecchiatura radio Comando tapparella connesso 2m art. N/NT/L4027CM2 è conforme alla direttiva 2014/53/UE.
Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.bticino.it/red
Hereby, BTicino S.p.A., declares that the radio equipment type Connected rolling shutter switch 2m item N/NT/L4027CM2 is in compliance with Directive 2014/53/EU.
The full text of the EU declaration of conformity is available at the following internet address: www.bticino.it/red
• Caratteristiche tecniche
• Technical features
• Caractéristiques techniques
• Technische Daten
• Características técnicas
• Technische eigenschappen
• Características técnicas
+ 45 °C
- 5 °C 2 x2,5 mm2
