BURG-WACHTER BURGprotect CONTACT 2030 Use and care manual

BURG-WÄCHTER KG
Altenhofer Weg 15
58300 Wetter
Germany
www.burg.biz
de
Bedienungs-und
Montageanleitung
en
Assembly and
user manuals
BA BURGprotect CONTACT 2030 CKO/eba 10/2017
CONTACT 2030 CONTACT 2030
Language
2CONTACT 2030
Deutsch 4
English 22
Download: www.burg.biz
Download: www.burg.biz
Download: www.burg.biz
Descarga: www.burg.biz
Download: www.burg.biz
Download: www.burg.biz
Download: www.burg.biz
Download: www.burg.biz
Ladattava tiedosto: www.burg.biz
λήψη: www.burg.biz
İndir: www.burg.biz
Descărcare: www.burg.biz
Pobieranie pliku: www.burg.biz
Stáhnout: www.burg.biz
Letölthető: www.burg.biz
Download: www.burg.biz
Download: www.burg.biz
загрузка: www.burg.biz
Download (зареди): www.burg.biz
Download: www.burg.biz
www.burg.biz www.burg.biz

Melder
Detector
Magnet
Magnet
Status LED/
Indicator LED
Der Magnet kann auf der rechten
oder linken Seite des Melders
angebracht werden.
Magnet can be placed on right or left
side of the detector
Incl.
3CONTACT 2030 4 | Deutsch CONTACT 2030
Lieferumfang
1x Kurzanleitung
1x BURGprotect CONTACT 2030
1 x Knopfzellen (1 × CR2032, 3V)
1 x Set Klebestreifen
Produktbeschreibung
Der BURGprotect CONTACT 2030 ist ein
Sensor des smartBURG Alarm Systems.
Sein Design, die Anwendungsfelder, die
lange Batterielebensdauer, sowie die
Meldung bei niedrigem Batteriestand
machen ihn zu einem der meistgenutzen
Sensoren des Systems.
Status LED
Die LED blinkt einmal, wenn ein Alarm
ausgelöst wurde.
LED Licht leuchtet durchgehend, wenn
die Batterie gewechselt werden sollte.
Aufbau / Structure

CONTACT 2030 Deutsch | 5
Technische Daten
Betriebsspannung DC 3V
Batterietyp 1 × CR2032 Knopfzelle (3V)
Max. Betriebsstrom 20mA
Max. Standby 2μA
Max. Reichweite außen
Max. Reichweite innen
Ohne Hindernis ca.200 m*
Ohne Hindernis ca.50 m*
Frequenzband 433.05 - 434.79 MHz
Max. Sendeleistung <10 mW 10dBm
Arbeitstemperatur-
bereich
-10 ° bis 40°
Luftfeuchtigkeit ≤90%rh (nicht
kondensierend)
Gewicht 35,5 g (ohne Batterie)
40g (inkl. Batterie)
Abmessungen Melder: (L x B x H)
80 x 38,2 x 13,3 mm
Magnet: (L x B x H)
80 x 14,8 x 12,9 mm
* Die tatsächliche Reichweite unterliegt den
Gegebenheiten vor Ort.

6 | Deutsch CONTACT 2030
Coming Home Alarmverzögerung
Coming Home Alarmverzögerung:
Wenn diese Funktion in der App aktiviert
wurde, wird ein Alarm erst nach einer
voreingestellten Zeit ausgelöst, falls das
System bis dahin nicht unscharf geschaltet
worden ist. Die Zeitspanne kann in der
App unter „System Einstellungen“ ->
„Erweiterte Einstellungen“ -> „Coming
Home“ für jeden Sensor einzeln eingestellt
werden.
Home Szenario Unterstützung:
Sensoren, die diese Funktion unterstützen,
und dem Prol nicht zugeordnet sind,
werden deaktiviert wenn das System in
den Zustand „Home Szenario“ geschaltet
wird, Sensoren die dem Prol nicht
zugeordnet sind bleiben im Zustand weiter
aktiv.

CONTACT 2030 Deutsch | 7
Verbindung mit der Base
1. Starten Sie die App.
2. Tippen Sie auf „mehr“
und anschließend auf
„Komponente hinzufügen“

8 | Deutsch CONTACT 2030

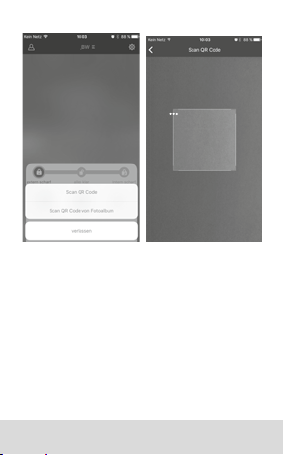

3. Scannen Sie den QR Code des Gerätes
oder Laden Sie das entsprechende Bild
aus einem gespeicherten Foto.
Nach dem erfolgreichen Scannen können
Sie einen beliebigen Namen für das Gerät
vergeben, z.B. „Wohnzimmertür“.
4. Die App meldet Ihnen wenn das
Hinzufügen zur Anlage erfolgreich war.

CONTACT 2030 Deutsch | 9
Batteriewechsel
1. Öffnen Sie das Gehäuse mit Hilfe eines
achen Schraubendrehers. Führen Sie den
Schraubendreher hierzu vorsichtig in den
Schlitz an der Seite des Melders ein, an
welcher sich die Status-LED bendet.
2. Ersetzen Sie die 1xCR2032 (3V)
Knopfzelle
Verwenden Sie keine Akkus da diese
mit geringerer Spannung arbeiten und
die Funktion beeinträchtigen können.

10 | Deutsch CONTACT 2030
Installationshinweise
1. Entfernen Sie zuerst den Batteriestreifen
aus dem Sensor.
2. Richten Sie den Sensor vor der
Installation, per App, an der Base ein
und testen Sie die Funktion.
3. Befestigen Sie den Magneten und
Sender mit Klebestreifen oder Schrauben
(nicht im Lieferumfang enthalten) an der
gewünschten Position.
4. Vermeiden Sie die Installation auf
metallischen Flächen und in der Nähe
von stromführenden Kabeln.
5. Sollte die Status LED permanent
leuchten, wechseln Sie bitte die Batterie.
Verwenden Sie keine Akkus.
6. Stellen Sie sicher, dass der Abstand
zwischen Magnet und Melder deutlich
kleiner als 1cm ist. Wenn Sie Aluminium
oder Metall Rahmen/Türen haben, testen
Sie bitte vor der Installation ob die
Funktion an der gewünschten Position
zuverlässig funktioniert.

CONTACT 2030 Deutsch | 11
Richtiger Installationsort
Das Funksignal des Sensors ist stark von
den Umgebungsbedingungen abhängig.
Metallgegenstände, Betondecken, Wände,
metallische Leitungen etc., verringern
die Reichweite. Störungen können
auch durch andere Funksender und
Umgebungseinüsse auftreten.
WICHTIGER HINWEIS: Der Melder kann
nur so gut funktionieren, wie es die
Installation und Umgebung zulässt.
Der Melder kann Gefahrensituationen
anzeigen aber nicht vermeiden.
Das Gerät darf nicht gestrichen, lackiert
oder anderweitig verändert werden.
Max. 1 cm

12 | Deutsch CONTACT 2030
Vorsicht
Änderungen und Modizierungen, die
nicht ausdrücklich durch die zuständige
Genehmigungsbehörde genehmigt worden
sind, können zum Entzug der Genehmigung
zum Betreiben des Gerätes führen.
Allgemeine Sicherheitshinweise
und Vorsichtsmaßnahmen

CONTACT 2030 Deutsch | 13
Haftungsbeschränkung
Das vorliegende Gerät entspricht dem aktuellen
technischen Standard zum Zeitpunkt der
Herstellung. Wir sind fortlaufend bestrebt
unsere Ware auf dem neuesten technischen
Stand der Technik und Handbücher Up to
Date zu halten. Daher behalten wir uns vor,
technische Änderungen und Überarbeitung/
Anpassung der Anleitung ohne vorherige
Ankündigung vorzunehmen.
Der Inhalt der Anleitung ist sorgfältig zu lesen.
Für Schäden, z.B. durch falsche Bedienung
oder Installation, unsachgemäße Handhabung,
mangelnde oder falsche Wartung,
Missachtung von Sicherheitshinweisen oder
allgemeingültigen Sachverhalten, kann
keine Haftung übernommen werden. Das
vorliegende Gerät leistet, bei korrekter
Nutzung und Installation, unter den angegeben
Randbedingungen, die im Handbuch
beschriebenen Funktionalitäten. Abhängig vom
jeweiligen, kundenspezischen Szenario, kann
eine Alarmauslösung nicht garantiert werden.

14 | Deutsch CONTACT 2030
Sicherheitshinweise
Lesen Sie die Anleitung sorgfältig durch. Für
durch Nichtbeachten entstandene Schäden wird
keine Haftung übernommen.
Das Gerät ist ausschließlich für den in der
Anleitung genannten Zweck einzusetzen.
Das Gerät soll Sie im Ernstfall informieren und
alarmierend wirken! Bitte prüfen Sie die Funktion
und den Batteriestand des Gerätes daher
regelmäßig um für den, hoffentlich nicht
eintreffenden, Ernstfall gewappnet zu sein.
Durch ungewöhnlich hohe elektromagnetische
Strahlungen, Manipulation oder andere Einüsse,
können Fehlfunktionen ausgelöst werden.
Eine Installation in der Nähe von strahlenden
Elektrogeräten oder in Feuchträumen ist nicht
zulässig. Batteriebetriebene Geräte dürfen
nicht bei hohen Temperaturen und in der Nähe
von Wärmequellen betrieben oder direkter
Sonneneinstrahlung ausgesetzt werden.
Bewahren Sie Verpackung und Material
stets von Kindern fern auf – Es besteht
Erstickungsgefahr.
Bewahren Sie die Anleitung sorgfältig auf.

CONTACT 2030 Deutsch | 15
WICHTIGER HINWEIS: Bei Platzierung an
einem ungünstigen Standort kann es zu
Beeinträchtigung(en) der Funktion(en)
kommen.
Reinigung
Benutzen Sie ausschließlich minimal feuchte
Tücher für die Reinigung.
Achten Sie darauf, dass kein Wasser in
das Gerät eindringt. Benutzen Sie keine
leicht brennbaren, chemischen, ätzenden,
scheuernden oder scharfen Reinigungsmittel.

16 | Deutsch CONTACT 2030
Gewährleistung
BURG-WÄCHTER Produkte werden
entsprechend den zum Produktionszeitpunkt
geltenden technischen Standards und unter
Einhaltung unserer Qualitätsstandards
produziert.
Die Gewährleistung beinhaltet ausschließlich
Mängel welche nachweislich auf Herstellungs-
oder Materialfehler zum Verkaufszeitpunkt
zurückzuführen sind. Die Gewährleistung
endet nach zwei Jahren, weitere Ansprüche
sind ausgeschlossen.
Festgestellte Mängel müssen schriftlich, inkl.
Original-Kaufbeleg und kurzer Fehlerbeschreibung,
bei Ihrem Verkäufer eingereicht werden. Nach
Prüfung, innerhalb einer angemessenen Zeit,
entscheidet der Gewährleistungsgeber über
eine mögliche Reparatur oder einen Austausch.
Entstandene Mängel und Schäden durch
z.B. Transport, Fehlbedienung, unsachgemäße
Anwendung, Verschleiß, etc. sind von der
Gewährleistung ausgeschlossen.
Die Batterie ist von der Gewährleistung
ausgenommen.

CONTACT 2030 Deutsch | 17
Smoke 2050
Control 2110
Water 2060
Keypad 2100
Vibrancy 2020
Motion 2010 Contact 2030
Sirene 2150
Outdoor Sirene Rauchmelder
Vibrations-Sensor
PIR-
Bewegungsmelder
Tür- und
Fensterkontakt
Fernbedienung
Wassermelder
RFID-Tastatur
Motion 2010
Contact 2030
Co n t rol 2110
1x 1x 2x
1x
Weiteres Zubehör:
Alarmanlage
Startpaket
bestehend aus:
Set 2200

18 | Deutsch CONTACT 2030
Entsorgung des Gerätes
Wir weisen darauf hin, dass
derart gekennzeichnete
Elektro- und Elektronikgeräte
sowie Batterien, nicht über
den Hausmüll, sondern getrennt bzw.
separat gesammelt werden müssen.
Bitte erkundigen Sie sich bei der zuständigen
Stelle in Ihrer Stadt / Gemeinde nach
Sammelstellen für Batterien und Elektromüll.
Weiteres Zubehör nden Sie auf unserer
Homepage: www.burg.biz oder durch
scannen des folgenden QR Code Links:

CONTACT 2030 Deutsch | 19
Hiermit erklärt die BURG-WÄCHTER KG,
dass das vorliegende Gerät den Richtlinien
2014/53/EU, (RED)
2014/30/EU, (EMC),
2011/65/EU (RoHS)
Der vollständge Text der EU-Konformitäts-
erklärung ist unter der folgenden
Internetadresse abrufbar: www.burg.biz
Bei technischen Fragen zum Produkt lesen Sie
bitte die ausführliche Bedienungsanleitung
und beachten Sie die FAQ, die Sie auf
folgender Webseite nden: www.burg.biz.
Sollten Sie dennoch Fragen haben, können Sie
sich gern per E-Mail an uns wenden unter:
[email protected]

20 | Deutsch CONTACT 2030
Impressum
Das Copyright dieser Bedienungsanleitung liegt
ausschließlich bei der BURG-WÄCHTER KG.
Jegliche Vervielfältigung, auch auf
elektronischen Datenträgern, bedarf der
schriftlichen Genehmigung der BURG-
WÄCHTER KG. Der Nachdruck – auch
auszugsweise – ist verboten. Irrtum und
technische Änderungen vorbehalten. Alle
genannten Firmen- und Produktnamen
sind Warenzeichen oder eingetragene
Warenzeichen bzw. Marken der jeweiligen
Inhaber.
Irrtum und technische Änderungen
vorbehalten.

CONTACT 2030 Deutsch | 21
Notizen

22 | English CONTACT 2030
Items included in delivery
1x Quick Installation Guide
1x BURGprotect Contact 2030
(Transmitter + Magnet)
1x Battery (1 × CR2032, 3V)
1x Adhesive strip
Features
The wireless contact sensor is an accessory
of BURGprotect alarm system.
It‘s fashion design, energy saving, and low
battery warning supported. The system
would inform users to replace the battery
by App when needed. It‘s easy to setup
and works well with most doors and
windows. When transmitter and magnet
are apart, the sensor triggers alarm.
LED Indication
LED ashes once: Door/window is opened
and transmitter sends signal to the main
panel.
LED lights stays on: Low battery, please
replace the battery immediately.
