C.P. Electronics MWS1A-C-PRM-LV User manual

MWS1A-C-PRM-LV
PRM switching, ceiling, back box mounted, microwave, presence detector, low voltage
PRM-Umschaltung, Decke, Back-Box-Montage, Mikrowelle, Präsenzmelder, Niederspannung
Detector de presencia, montaje en techo con caja posterior, por microondas y conmutación
PRM, baja tensión
Permutação PRM, teto, montagem na caixa traseira, micro-onda, detetor de presença,
baixa tensão
Commutation PRM, pour plafond, montage sur boîtier, micro-ondes, détecteur de présence,
basse tension
Rilevatore di presenza con commutazione PRM, da sotto, installazione con scatola di
ssaggio, a microonde, a bassa tensione
Aanwezigheidsdetector, PRM-schakeling, wand, inbouwdoosmontage, microgolf,
laagspanning
Warning | Warnung | Advertencia |
Aviso | Attention | Attenzione |
Waarschuwing
EN This device should
be installed by a qualied
electrician in accordance with
the latest edition of the IEE
wiring regulations.
DE Dieses Gerät ist
ausschließlich von qualizierten
Elektrofachkräen zu
installieren.
ES Somente um eletricista
qualicado deve instalar este
dispositivo.
PT Somente um eletricista
qualicado deve instalar este
dispositivo.
FR Seul un électricien
qualié peut installer ce
dispositif.
IT Il dispositivo deve
essere installato da un
elettricista qualicato.
NL Dit apparaat moet
worden geïnstalleerd door een
gekwaliceerde elektricien.
Downloads and Videos | Downloads und Videos | Descargas y Videos | Descargas e Videos |
Téléchargements & Vidéos | Downloads e Video | Downloads en Video’s
cpelectronics.co.uk/cp/958
WD958 Issue 2 Installation Guide
MWS1A-C-PRM-LV

2
Detection pattern | Erfassungsbereich | Patrón de detección | Padrão de detecção |
Performance de détection | Modello di rilevazione | Detectie zone
high sensitivity low
2.8m
10m
86 22 23.5
86
Dimensions (mm) | Abmessungen (mm) | Dimensiones (mm) | Dimensões (mm) | Dimensioni (mm) |
Dimensies (mm)
Microwave safety | Mikrowellensicherheit | Seguridad de microondas | Segurança de microondas |
Sécurité micro-ondes | Sicurezza delle microonde | Magnetronveiligheid
EN The microwave radiation emitted
by these units is extremely low power. At
a distance of > 50mm the power density
is <6% of the ANSI IEEE C95.1 –1991
recommended microwave power density.
At a distance of 5mm from the unit it is
<84% of recommended power density.
DE Die von diesen Geräten abgegebene
Mikrowellenstrahlung ist extrem
schwach. Bei einem Abstand von> 50
mm beträgt die Leistungsdichte <6% der
von ANSI IEEE C95.1 - 1991 empfohlenen
Mikrowellenleistungsdichte. Bei einem
Abstand von 5 mm vom Gerät sind es <84%
der empfohlenen Leistungsdichte.
ES La radiación de microondas emitida
por estas unidades es extremadamente
baja potencia. A una distancia de> 50 mm, la
densidad de potencia es <6% de la densidad
de potencia de microondas recomendada
por ANSI IEEE C95.1 –1991. A una distancia
de 5 mm de la unidad, es <84% de la
densidad de potencia recomendada.
PT A radiação de microondas emitida
por essas unidades é extremamente baixa
potência. A uma distância de> 50 mm, a
densidade de potência é <6% da densidade
de potência de microondas recomendada
pelo ANSI IEEE C95.1 –1991. A uma distância
de 5 mm da unidade é <84% da densidade
de potência recomendada.
FR Le rayonnement micro-ondes émis
par ces unités est extrêmement faible. A une
distance> 50 mm, la densité de puissance
est <6% de la densité de puissance
hyperfréquence recommandée par ANSI
IEEE C95.1 –1991. À une distance de 5
mm de l’unité, il est <84% de la densité de
puissance recommandée.
IT La radiazione a microonde emessa
da queste unità è estremamente bassa. A
una distanza> 50mm la densità di potenza è
<6% della densità di potenza delle microonde
consigliata da ANSI IEEE C95.1 -1991. Ad
una distanza di 5 mm dall’unità è <84% della
densità di potenza consigliata.
NL De microgolfstraling die door
deze apparaten wordt uitgezonden, is
extreem laag. Op een afstand van> 50
mm is de vermogensdichtheid <6% van
de aanbevolen ANSI IEEE C95.1 -1991
magnetron vermogensdichtheid. Op een
afstand van 5 mm van de unit is dit <84%
van de aanbevolen vermogensdichtheid.

3
Wiring | Verkabelung | Cableado | Ligações | Câblage | Cablaggio | Bedrading
EN Key
1. Live
2. Normally closed contact
3. Normally open contact
DE Zeichenerklärung
1. Netzspannungsführend
2. Stromfrei geschlossener Kontakt
3. Stromfrei geöneter Kontakt
ES Leyenda
1. Fase
2. Contacto normalmente cerrado
3. Contacto normalmente abierto
PT Legenda
1. Fase
2. Contacto normalmente fechado
3. Contacto normalmente aberto
FR Légende
1. Phase
2. Contact normalement fermé
3. Contact normalement ouvert
IT Legenda
1. Fase
2. Contatto in genere chiuso
3. Contatto in genere aperto
NL Legenda
1. Fase
2. Verbreekcontact
3. Maakcontact
-
+
+
NC NO
COM
1
3
2

4
Presence or absence detection | Anwesenheits- oder Abwesenheitserkennung | Detección de presencia o
ausencia | Deteçao em presença ou ausência | Détection de présence ou d’absence | Rilevazione di presenza o
assenza | Aanwezigheids- of afwezigheidsdetectie
EN The unit ships with presence detection as default.
• To change over to absence detection, press and release the
external switch 5 times within the rst minute of power up.
The LED will turn on red for 30 seconds to indicate absence
mode has been selected.
• To change back to presence detection, repeat the above
procedure – the LED will ash red for 30 seconds to indicate
presence mode has been selected.
To use absence detection a retractive (momentary) switch must be
connected between the 2 terminals on the diagram. Note that this
will be switching mains voltage.
Note: the above adjustments can also be made using the optional
UHS5 or UNLCDHS handsets.
DE Das Modell wird in Werkseinstellung als Bewegungsmelder
ausgeliefert.
• Um den Halbautomatikmodus zu aktivieren müssen Sie
innnerhalb der 1 Minute nach dem Einschalten den Taster 5
mal betätigen. Die für 30s aktivierte rote LED zeigt an, dass der
Halbautomatikbetrieb aktiviert wurde.
• Um den Automatikbetrieb wieder einzustellen, wiederholen
Sie einfach die obengenannte Vorgehensweise. Die für 30s
blinkende LED zeigt den ausgewählten Automatikbetrieb an.
Um den Halbautomatikbetrieb zu ermöglichen muss ein Taster
gemäß Schaltbild angeschlossen werden. Beachten Sie , das dieser
dann Netzspannung schaltet!
Hinweis: Die obengenannten Einstellungen können auch via
optionale Fernbedienunungen UHS5 oder UNLECDHS erfolgen.
ES El sensor se envía con detección de presencia por defecto.
• Para cambiar a detección de ausencia, presionar el pulsador
externo 5 veces en el primer minuto de encendido. El LED se
encenderá en rojo durante 30 segundos para indicar el modo
ausencia.
• Para volver al modo presencia, repita el procedimiento anterior-
el LED parpadeará en rojo durante 30 segundos para indicar que
se ha seleccionado el modo presencia.
Para el uso en modo ausencia, el pulsador debe estar conectado
entre los 2 terminales como en el esquema. Nota: el pulsador está
conectado a la tensión de red.
Nota: Los ajustes anteriores también pueden relizarse con los
mandos (opcionales) UHS5 y UNLCHDS.
PT A unidade é enviada com detecção de presença predenida.
• Para mudar para à detecção de ausência, pressione e libere o
interruptor externo 5 vezes no primeiro minuto da energização.
O LED acenderá em vermelho por 30 segundos para indicar que
o modo de ausência foi selecionado.
• Para voltar à detecção de presença, repita o procedimento acima
- o LED piscará em vermelho por 30 segundos para indicar o
modo de presença foi selecionado.
Para usar a detecção de ausência, um botão de pressão deve ser
ligado entre os 2 terminais no diagrama. Note que este estará a
comutar a tensão da rede.
Nota: os ajustes acima também podem ser feitos usando os
telecomandos opcionais UHS5 ou UNLCDHS.
FR Le produit est livré avec le mode détection de présence
par défaut.
• Pour activer le mode détection d’absence, appuyer et relâcher
le bouton poussoir 5 fois dans la première minute de la mise
sous tension. La LED s’allume pendant 30 secondes pour
indiquer que le mode détection d’absence a bien été activé.
• Pour revenir au mode détection de présence, répéter la
procédure ci-dessus : la LED clignote pendant 30 secondes pour
indiquer que le mode détection de présence a bien été activé.
Pour utiliser la détection d’absence, un bouton poussoir doit
être connecté entre les 2 bornes du schéma (commutation de la
tension secteur).
Remarque : les réglages ci-dessus peuvent également être eectués
à l’aide des outils de conguration UHS5 ou UNLCDHS.
IT L’unità viene fornita con rilevamento di presenza come
predenito.
• Per passare al rilevamento di assenza, premere e rilasciare il
pulsante esterno 5 volte entro il primo minuto di accensione.
Il LED si accende in rosso per 30 secondi per indicare che la
modalità di assenza è stata selezionata
• Per tornare al rilevamento di presenza, ripetere la procedura
sopra indicata : il LED lampeggerà in rosso per 30 secondi per
indicare che la modalità di presenza è stata selezionata.
Per utilizzare il rilevamento di assenza deve essere presente un
pulsante collegato tra i 2 terminali sul diagramma. Si noti che questo
cambierà la tensione di rete.
Nota: le regolazioni di cui sopra possono anche essere eettuate
utilizzando l’opzionale telecomando UHS5 o UNLCDHS.
NL De melder wordt standaard als aanwezigheidsdetector
geleverd.
• Om te veranderen naar afwezigheidsdetectie, druk de externe
schakelaar 5 keer in binnen een eerste minuut van inschakelen.
De LED gaat 30 seconden branden om aan te geven dat de
afwezigheidsmodus is geselecteerd.
• Om terug te veranderen naar aanwezigheidsdetectie herhaalt u
de bovenstaande procedure - de LED knippert 30 seconden rood
om aan te geven dat de aanwezigheidsmodus is geselecteerd.
Om afwezigheidsdetectie te gebruiken moet er een (externe)
schakelaar worden aangesloten tussen de 2 klemmen op het
schema (punt 6). Let op, deze schakelaar schakelt de netspanning
(230V).
Opmerking: de bovenstaande aanpassing kan ook worden
uitgevoerd met de optionele UHS5- of UNLCDHS-handsets.
cpelectronics.co.uk/cp/pa
Presence & absence explained | Erläuterung automatik & halbautomatikbetrieb |
Explicación Presencia & Ausencia | Presença e Ausência explicadas | Présence et absence expliquées |
Spiegazione Presenza e Assenza | Aanwezigheid & afwezigheid uitgelegd

5
1
Create cut out | Erstellen Sie einen Ausschnitt | Oricio de corte | Fixação no teto | Percer |
Creare il foro | Sparing maken
EN The device is designed
to t both UK and EU style
backboxes. Create a cut out
for your backbox style.
DE Das Gerät ist sowohl
für die in Großbritannien
als auch für die in der EU
verwendeten Back-Boxen
konzipiert. Schneiden Sie
ein Loch für Ihren Back-Box-
Typ aus.
ES El dispositivo ha sido
diseñado para adaptarse
a las cajas traseras estilo
Reino Unido y UE. Cree un
corte para su estilo de caja
posterior.
PT O dispositivo foi
concebido para se ajustar
às caixas traseiras do estilo
utilizado no Reino Unido e
UE. Criar um corte para o
estilo da sua caixa traseira.
FR Ce dispositif est
conçu pour être compatible
avec les boîtiers britanniques
et européens. Créer une
découpe correspondant au
style du boîtier.
IT Questo dispositivo
è stato progettato per
adattarsi alle scatole di
ssaggio del Regno Unito
e dell’UE. Realizzare un
intaglio in base al modello
della scatola di ssaggio.
NL Het apparaat is
ontworpen om in Britse en
Europese inbouwdozen te
passen. Maak een opening
voor uw type inbouwdoos.
EN This device is designed to be surface
wall-mounted. It has been designed to t
both UK and EU style backboxes.
• Do not site the unit where direct sunlight
might enter the sensor.
• Do not site the sensor within 1m of any
lighting, forced air heating or ventilation.
• Do not x the sensor to an unstable or
vibrating surface.
DE Dieses Gerät ist für die
Aufputzmontage gedacht. Es wurde sowohl
für die in Großbritannien als auch für die in
der EU verwendeten Back-Boxen konzipiert.
• Einheit so anbringen, dass der Sensor vor
direkter Sonneneinstrahlung geschützt ist.
• Sensor mit Mindestabstand von 1m
zu Lichtquellen, Luheizung oder
Ventilation anbringen.
• Sensor nicht an einer instabilen oder
vibrierenden Oberäche montieren.
ES Este dispositivo está diseñado para
su montaje en la supercie de la pared. Ha
sido diseñado para adaptarse a las cajas
posteriores estilo Reino Unido y UE.
• Evite que la luz del sol incida directamente
sobre el sensor.
• No coloque el sensor a menos de 1m
de luces, salidas de calefacción por aire
forzado o ventilación.
• No je el sensor a supercies que vibren o
no sean estables.
PT Este dispositivo foi concebido para
ser montado na superfície da parede. Foi
concebido para se ajustar às caixas traseiras
do estilo utilizado no Reino Unido e UE.
• Não instale a unidade num local onde a
luz solar direta possa incidir no sensor.
• Não coloque o sensor a menos de 1m de
qualquer iluminação, aquecimento ou
ventilação de ar forçado.
• Não xe o sensor em uma superfície
instável ou sujeito a vibrações.
FR Ce dispositif est conçu pour être
monté au mur en applique. Il a été conçu
pour être compatible avec les boîtiers
britanniques et européens.
• Ne pas placer l’unité dans une position
où la lumière directe du soleil pourrait
pénétrer dans le capteur.
• Ne pas placer le capteur à moins
d’unmètre de tout dispositif d’éclairage,
de chauage ou de ventilation à air forcé.
• Ne pas xer le capteur sur une surface
instable ou vibrante.
IT Questo dispositivo è progettato
per l’installazione superciale a parete. È
stato progettato per adattarsi alle scatole di
ssaggio del Regno Unito e dell’UE.
• Non collocare l’unità in una posizione in
cui la luce diretta del sole possa entrare
nel sensore.
• Non posizionare il sensore a meno
di un metro da un qualsiasi tipo di
illuminazione, sistema di riscaldamento
o ventilazione.
• Non installare il sensore su superci
instabili o soggette a vibrazioni.
NL Dit apparaat is ontworpen voor
opbouw op wanden. Het is ontworpen om in
Britse en Europese inbouwdozen te passen.
• Plaats het apparaat niet op een locatie
waar direct zonlicht de sensor kan
binnendringen.
• Plaats de sensor niet op minder dan 1
meter afstand van verlichting, geforceerde
luchtverwarming of ventilatie.
• Bevestig de sensor niet op een onstabiel
of trilend oppervlak.
Installation | Instalación | instalação | Installazione | Installatie
25mm

6
3
Wire into detector | Kabel in den Detektor einführen | Cablee en el detector | Aplicação de cablagem no
detetor | Câbler le détecteur | Cablare il rilevatore | Draad naar detector
EN Wire detector using wiring diagram
on page 2 as a guide.
DE Führen Sie das Kabel anhand
des Schaltplans, der auf Seite 2 als
Orientierungshilfe abgebildet ist, in den
Detektor ein.
ES Cablee el detector usando el
diagrama de cableado de la página 2
como guía.
PT Aplicar a cablagem no detetor
utilizando o diagrama de cablagem da pág.
2 como guia.
FR Câbler le détecteur en utilisant le
schéma de câblage de la page 2 comme
guide.
IT Cablare il rilevatore utilizzando lo
schema di cablaggio a pagina 2 come guida.
NL Sluit de detector aan volgens het
bedradingsschema op pagina 2.
35mm
6mm
2
Wire stripping | Abisolieren | Pelado de cables | Descascamento do o | Dénudage des câbles |
Spelatura del lo | Kabelstrippen
EN Strip the wires as shown opposite.
Presence detector does not require
earth conductor.
DE Abisolieren Sie die Kabel wie dargestellt.
Der Melder benötigt keinen Erdanschluß.
ES Pele los cables como se muestra en el
dibujo. El detector no requiere cable de tierra.
PT Descarne os cabos como mostrado
ao lado. Este detector não requer conductor
de terra.
FR Dénudez les câbles comme indiqué ci-
contre. Le détecteur de présence ne nécessite
pas de conducteur de terre.
IT Spelare i li come mostrato. Il rilevatore
di presenza non richiede il cavo di terra.
NL Strip de aders zoals weergegeven op
de aeelding hiernaast. Aardingsdraad is niet
vereist.

7
EN Time out: 20 minutes.
LUX on level: 9
LUX o level: 9
Sensitivity: 9
Detection: Presence
Adjustments can be made using the
optional UHS5 or UNLCDHS handsets.
DE Nachlaufzeit: 20 Minuten
LUX Einschaltschwelle: 9
Lux Ausschaltschwelle: 9
Empndlichkeit: 9
Betriebsart: Automatikbetrieb
Einstellungsänderungen können mit den
Ferbedienungen UHS 5 oder UNLCD HS
vorgenommen werden.
ES Tiempo retardo hasta apagado: 20
minutos
Nivel Lux Encendido: 9
Nivel Lux Apagado: 9
Sensibilidad: 9
Detección: Presencia
Los ajustes se pueden hacer usando los
mandos UHS5 y UNLCDHS
PT Tempo limite: 20 minutos.
LUX on nível: 9
LUX o : 9
Sensibilidade: 9
Detecção: Presença
Os ajustes podem ser efectuados usando
os telecomandos opcionais UHS5 ou
UNLCDHS.
FR Temporisation: 20 minutes
Seuil de luminosité pour
activation PIR: 9
Seuil de luminosité pour
désactivation PIR: 9
Sensibilité: 9
Détection: Présence
Toutes modications peuvent être faites en
utilisant les outils de conguration UHS5 ou
UNLCDHS.
IT Time out: 20 minuti.
Livello accensione LUX: 9
Livello spegnimento LUX: 9
Sensibilità : 9
Rilevamento : Presenza
Le regolazioni possono anche essere
eettuate utilizzando l’opzionale
telecomando UHS5 o UNLCDHS.
NL Uitschakeltijd: 20 minuten
Lichtdrempel aan niveau: 9
Lichtdrempel uit niveau: 9
Gevoeligheid: 9
Detectie: aanwezigheid
Aanpassingen kunnen worden uitgevoerd
met de optionele UHS5- of UNLCDHS-
handset.
Default Settings | Werkseinstellung | Parámetros por defecto | Congurações por omissão |
Paramètres par défaut | Impostazioni predenite | Standaard instellingen
EN Push wires into housing and tighten
screws to mount onto the wall. Cover with
screw caps.
Make sure to cover holes with caps
and seal with silicone sealant where
appropriate.
DE Drücken Sie die Kabel in das
Gehäuse und ziehen Sie die Schrauben
fest an, um das Gehäuse an der Wand
anzubringen. Setzen Sie Schutzkappen auf
die Schrauben.
Achten Sie darauf, Löcher mit
Kappen abzudecken und ggf. mit
Silikondichtungsmasse abzudichten.
ES Empuje los cables en la carcasa
y apriete los tornillos para montarlo en la
pared. Cubra con las tapas de los tornillos.
Asegúrese de cubrir los oricios con
las tapas y sellar con sellador de
silicona cuando sea apropiado.
PT Empurrar os os na carcaça e aperte
os parafusos para a montagem na parede.
Cobrir com as tampas de parafusos.
Certique-se de tapar os orifícios
com tampas e selar com vedante de
silicone onde for adequado.
FR Pousser les câbles dans le boîtier
et serrer les vis pour réaliser le montage
mural. Couvrir avec les caches.
Les trous doivent être recouverts
par les caches et étanchéisés avec
du silicone si nécessaire.
IT Spingere i cavi nell’alloggiamento
e serrare le viti per eettuare l’installazione
sulla parete. Coprire con i cappucci per le viti.
Assicurarsi di coprire i fori con i
cappucci e di sigillare con silicone
se necessario.
NL Duw de draden in de behuizing en
draai de schroeven aan voor bevestiging
op de wand. Dek de schroeven af met
schroefdoppen.
Dek de openingen af met doppen
en dicht af met siliconenkit waar
nodig.
4
Install detector | Melder installieren | Instalación del detector | Instalaçao do detector | Installer le détecteur |
Installazione del sensore | Installeer detector

8
Presence Detection
Absence Detection
Testing | Prüfen | Pruebas | Teste | Test | Veriche | Testen
EN 1. Power up the sensor. The load
should come on immediately.
2. Vacate the room or remain very still and
wait for the load to switch o (this should take
less than 20 minutes).
3. Enter the room or make some movement
and check that the load switches on.
DE 1. Schließen Sie den Sensor an die
Stromversorgung an - das System sollte sich
sofort einschalten.
2. Verlassen Sie den Raum oder stehen Sie
ganz still, um zu prüfen, ob das System sich
ausschaltet (Dies erfolgt nach ca. 20Minuten
nach der letzten Erfassung).
3. Betreten Sie den Raum oder bewegen Sie
sich, um sicherzustellen, dass das System
sich einschaltet.
ES 1. Encienda el sensor: la carga debería
encenderse inmediatamente.
2. Salga de la habitación o permanezca muy
quieto y espere a que la carga se apague
(deberían requerirse menos de 20 min).
3. Entre en la habitación o realice algún
movimiento y compruebe que la carga se
enciende.
PT 1.
Ligue o sensor - a carga deve ser
ativada imediatamente.
2. Desocupe a sala ou permaneça imóvel e
aguarde até a carga ser desativada
(isto deve levar menos de 20 minutos).
3. Entre na sala ou faça algum movimento e
verique se a carga é ativada.
FR 1. Alimenter le capteur: la charge
devrait s’allumer immédiatement.
2. Quitter la pièce ou rester immobile et
attendre que la charge s’éteigne (ceci devrait
prendre moins de 20 minutes).
3. Entrer dans la pièce ou bouger et vérier
que la charge s’allume.
IT 1. Accendi il sensore: il carico
dovrebbe attivarsi immediatamente.
2. Abbandona la stanza o cerca di restare il più
fermo possibile e attendi lo spegnimento del
carico (dovrebbe richiedere meno di 20 minuti).
3. Entra nella stanza o esegui qualche
movimento per vericare che il carico si attivi.
NL 1. Zet spanning op de sensor. De
ballast moet onmiddellijk inschakelen.
2. Verlaat de ruimte of zorg dat er geen
beweging is binnen de detectiezone en
wacht tot de ballast uitschakelt (dit duurt 20
minuten).
3. Ga de ruimte in of maak bewegingen
binnen de detectiezone en controleer of de
ballast wordt ingeschakeld.
EN 1. Power up the sensor. Switch the
load on.
2. Vacate the room and wait for the load
to switch o (this should take less than 20
minutes).
3. Enter the room, the load will remain o until
you switch it on again.
DE 1. Spannung einschalten. Beleuchtung
durch Taster einschalten.
2. Verlassen Sie den Raum. Die Beleuchtung
sollte nach 20 Minuten ausschalten.
3. Beim Betreten des Raumes bleibt die
Beleuchtung aus, solange sich nicht den Taster
betätigten.
ES 1. Presione el pulsador asociado al
sensor, este se activará y se encenderá la carga
asociada.
2. Salga de la habitación y espere a que la
carga se apague (esto debería ocurrir a los 20
minutos).
3. Entre en la habitación, la carga
permanecerá apagada hasta que la encienda.
PT 1. Ligue o sensor através do botão de
pressão ligado ao mesmo - a carga deve ser
ativada imediatamente.
2. Desocupe a sala ou permaneça imóvel e
aguarde até a carga ser desativada (isto deve
levar menos de 20 minutos).
3. Entre na sala ou faça algum movimento a
carga deve car desligada até que for activada
pelo pulsador.
FR 1. Alimenter le capteur. Actionner le
poussoir pour allumer la charge.
2. Quitter la pièce ou rester immobile et
attendre que la charge s’éteigne (ceci devrait
prendre moins de deux minutes).
3. Entrer dans la pièce, la charge doit rester
éteinte jusqu’à l’action sur le poussoir.
IT 1. Accendi il sensore: il carico
dovrebbe attivarsi immediatamente.
2. Abbandona la stanza e attendi lo
spegnimento del carico (dovrebbe richiedere
meno di 20 minuti).
3. Entra nella stanza, il carico rimarrà spento
no a quando non lo accenderai nuovamente.
NL 1. Zet spanning op de sensor. Schakel
de ballast in.
2. Verlaat de ruimte of zorg dat er geen
beweging is binnen de detectiezone en
wacht tot de ballast uitschakelt (dit duurt 20
minuten).
3. Ga de ruimte in of maak bewegingen binnen
de detectiezone, de ballast blij uitgeschakeld
totdat je de schakelaar bediend.
1 2
3
1
2
3

9
Microwave frequency compatibility | Mikrowellenfrequenz-Kompatibilität | Compatibilidad de frecuencia de
microondas | Compatibilidade de frequência de micro-onda | Compatibilité fréquence micro-ondes |
Compatibilità della frequenza a microonde | Compatibiliteit met microgolrequenties
EN The allowable frequency of operation of this product is
dierent depending on region. Please select the correct order code
using the table below:
Suffix Region Frequency
(blank) UK, China, India, Middle East, Malaysia, Hong
Kong, Singapore 10.587GHz
-R2
Australia and all of Europe except: UK,
France, Portugal, Germany, Switzerland,
Austria, Slovak Republic, Republic of Ireland
10.525GHz
-R3 France, Portugal, Switzerland 9.900GHz
-R4 Germany, Austria, Slovak Republic 9.350GHz
-R5 Republic of Ireland 10.41GHz
DE Die zulässige Betriebsfrequenz für dieses Produkt hängt
von der jeweiligen Region ab. Bitte wählen Sie anhand der
nachstehenden Tabelle den richtigen Bestellcode aus
Endung Region Frequenz
(leer) GB, China, Indien, Naher Osten, Malaysia,
Hongkong, Singapur 10.587GHz
-R2
Australien und ganz Europa, mit Ausnahme
von: GB, Frankreich, Portugal, Deutschland,
Schweiz, Österreich, Slowakische Republik,
Republik Irland
10.525GHz
-R3 Frankreich, Portugal, Schweiz 9.900GHz
-R4 Deutschland, Österreich, Slowakische Republik 9.350GHz
-R5 Republik Irland 10.41GHz
ES La frecuencia de funcionamiento permisible de este
producto es diferente dependiendo de la región. Seleccione el
código de pedido correcto usando la siguiente tabla
Sufijo Región Frecuencia
(blanco) Reino Unido, China, India, Oriente Medio,
Malasia, Hong Kong, Singapur 10.587GHz
-R2
Australia y toda Europa excepto: Reino
Unido, Francia, Portugal, Alemania, Suiza,
Austria, República Eslovaca, República de
Irlanda
10.525GHz
-R3 Francia, Portugal, Suiza 9.900GHz
-R4 Alemania, Austria, República Eslovaca 9.350GHz
-R5 República de Irlanda 10.41GHz
PT A frequência de funcionamento permitida para este
produto é diferente dependendo da região. Selecionar o código de
encomenda correto utilizando a tabela abaixo
Sufixo Região Frequência
(em
branco)
Reino Unido, China, Índia, Médio Oriente,
Malásia, Hong Kong, Singapura 10.587GHz
-R2
Austrália e toda a Europa, exceto: Reino Unido,
França, Portugal, Alemanha, Suíça, Áustria,
República da Eslováquia, República da Irlanda
10.525GHz
-R3 França, Portugal, Suíça 9.900GHz
-R4 Alemanha, Áustria, República da Eslováquia 9.350GHz
-R5 República da Irlanda 10.41GHz
FR La fréquence de fonctionnement autorisée de ce produit
est diérente selon la région. Veuillez sélectionner le code de
commande correct dans le tableau ci-dessous
Suffixe Région Fréquence
(blanc) Royaume-Uni, Chine, Inde, Moyen-Orient,
Malaisie, Hong Kong, Singapour 10.587GHz
-R2
Australie et toute l’Europe sauf : Royaume-Uni,
France, Portugal, Allemagne, Suisse, Autriche,
République slovaque, République d’Irlande
10.525GHz
-R3 France, Portugal, Suisse 9.900GHz
-R4 Allemagne, Autriche, République slovaque 9.350GHz
-R5 République d’Irlande 10.41GHz
IT La frequenza operativa consentita di questo prodotto
varia in base alla regione. Selezionare il codice di ordine corretto
utilizzando la tabella seguente
Suffisso Regione Frequenza
(vuoto) Regno Unito, Cina, India, Medio Oriente,
Malesia, Hong Kong, Singapore 10.587GHz
-R2
Australia ed Europa, ad eccezione
di: Regno Unito, Francia, Portogallo,
Germania, Svizzera, Austria, Slovacchia,
Irlanda
10.525GHz
-R3 Francia, Portogallo, Svizzera 9.900GHz
-R4 Germania, Austria, Slovacchia 9.350GHz
-R5 Irlanda 10.41GHz
NL De toegestane werkingsfrequentie van dit product
verschilt per regio. Selecteer de juiste bestelcode aan de hand van
onderstaande tabel
Suffix Regio Frequentie
(blanco) Verenigd Koninkrijk, China, India, Midden-
Oosten, Maleisië, Hongkong, Singapore 10.587GHz
-R2
Australië en geheel Europa, behalve:
Verenigd Koninkrijk, Frankrijk, Portugal,
Duitsland, Zwitserland, Oostenrijk,
Slowakije, Ierland
10.525GHz
-R3 Frankrijk, Portugal, Zwitserland 9.900GHz
-R4 Duitsland, Oostenrijk, Slowakije 9.350GHz
-R5 Ierland 10.41GHz

10
Compliance
IP rating
Insulation class
Material (casing)
Humidity
Working temperature range
Max power factor correction
capacitance
Time out range
Resistive heaters
LED lighting
Compact uorescent lighting
Fluorescent lighting
Incandescent lighting
Max load:
Min load
Terminal capacity
Power consumption parasitic
Supply voltage DC
Supply voltage AC
Weight
Part code
EN Technical Data
EMC-2014/30/EU
LVD-2014/35/EU
40
2
Flame retardant ABS
5 to 95% non-
condensing
-10 to 50°C
40μF
10 seconds to
99 minutes
16A
10A
10A
10A
10A
100mA
2.5mm²
- 712mW
11.5–36 VDC
10–26.5 VAC
0.100kg
MWS1A-C-PRM-LV
Eingehaltene normen
IP-schutzklasse
Isolationsklasse
Material (gehäuse)
Feuchtigkeit
Arbeitstemperaturbereich
Max. Kapazität der blindleistungs-
kompensation
Zeitüberschreitungsbereich
Widerstandsfähige heizungen
LED-beleuchtung
Kompakte neonbeleuchtung
Neonbeleuchtung
Glühlampen
Max. Last:
Min. Last
Leiterkapazität
Parasitäre stromverbrauch
Versorgungsspannung DC
Versorgungsspannung AC
Gewicht
Teile-code
DE Technische Daten
EMC-2014/30/EU
LVD-2014/35/EU
40
2
Flammenhemmendes
ABS
5bis95 % Luftfeuchtigkeit,
nicht kondensierend
-10 bis 50°C
40μF
10 Sekunden bis
99 Minuten
16A
10A
10A
10A
10A
100mA
2.5mm²
- 712mW
11.5–36 VDC
10–26.5 VAC
0.100kg
MWS1A-C-PRM-LV

11
Conformidad con
normativas
Grado de protección IP
Clase de aislamiento
Material (carcasa)
Humedad
Rango de temperatura de trabajo
Capacitancia máx. De corrección del
factor de potencia
Rango de tiempo fuera
Calentadores resistiva
Iluminación LED
Iluminación uorescente
compacta
Iluminación uorescente
Iluminación incandescente
Carga máx.:
Carga mín.
Capacidad del terminal
Consumo energético parasitaria
Voltaje de entrada de CC
Voltaje de entrada de CA
Peso
Código de pieza
ES Datos Técnicos PT Dados Técnicos
Compatibilidade
Classicação IP
Classe de isolamento
Material (caixa)
Umidade
Faixa de temperatura de trabalho
Capacitância máxima de correção
do fator de potência
Intervalo de tempo limite
Resistivas aquecedores
Lâmpada de LED
Lâmpada uorescente compacta
Lâmpada uorescente
Iluminação incandescente
Carga max.:
Carga min.
Capacidade do terminal
Consumo de energia parasitária
Tensão de alimentação CC
Tensão de alimentação CA
Peso
Código da peça
EMC-2014/30/EU
LVD-2014/35/EU
40
2
Ignífugo ABS
5 a 95 % sin
condensación
-10 a 50°C
40μF
10 segundos para
99 minutos
16A
10A
10A
10A
10A
100mA
2.5mm²
- 712mW
11.5–36 VDC
10–26.5 VAC
0.100kg
MWS1A-C-PRM-LV
EMC-2014/30/EU
LVD-2014/35/EU
40
2
Retardante de chamas
ABS
5 a 95% sem
condensação
-10 a 50°C
40μF
10 segundos para
99 minutos
16A
10A
10A
10A
10A
100mA
2.5mm²
- 712mW
11.5–36 VDC
10–26.5 VAC
0.100kg
MWS1A-C-PRM-LV

12
FR Données Techniques
Conformité
Indice IP
Classe d’isolation
Matériau (boîtier)
Humidité
Plage de température de travail
Capacitance max. De correction du
facteur de puissance
Plage de temps mort
Réchaueurs résistif
Éclairage LED
Éclairage uorescent compact
Éclairage uorescent
Éclairage incandescent
Charge max.:
Charge min.
Capacité des terminaux
Consommation électrique parasite
Tension d’alimentation CC
Tension d’alimentation CA
Poids
Code de la pièce
IT Speciche Tecnichev
Conformità
Classicazione IP
Classe di isolamento
Materiale (rivestimento)
Umidità
Intervallo di temperatura di lavoro
Capacitanza di correzione del fattore
di alimentazione massima
Intervallo di tempo
Resistivo
Illuminazione LED
Illuminazione uorescente
compatta
Illuminazione uorescente
Luce a incandescenza
Carico max:
Carico min
Capacità del morsetto
Consumo di energia parassita
Tensione di alimentazione CC
Tensione di alimentazione CA
Peso
Codice parte
EMC-2014/30/EU
LVD-2014/35/EU
40
2
Agent Ignifuge ABS
5 à 95 %
noncondensable
-10 à50°C
40μF
10 secondes pour
99 minutes
16A
10A
10A
10A
10A
100mA
2.5mm²
- 712mW
11.5–36 VDC
10–26.5 VAC
0.100kg
MWS1A-C-PRM-LV
EMC-2014/30/EU
LVD-2014/35/EU
40
2
ABS ignifugo
Dal 5 al 95% senza
condensa
-10 al 50°C
40μF
10 secondi a
99 minuti
16A
10A
10A
10A
10A
100mA
2.5mm²
- 712mW
11.5–36 VDC
10–26.5 VAC
0.100kg
MWS1A-C-PRM-LV

13
Conformiteit
IP classicatie
Isolatieklasse
Materiaal (behuizing)
Luchtvochtigheid
Werktemperatuurbereik
Max. Vermogensfactorcorrectie-
capaciteit
Time-outbereik
Resistent kachels
LED verlichting
Compacte tl-verlichting
Tl-verlichting
Gloeilampverlichting
Max belasting
Min belasting
Eindcapaciteit
Energieverbruik in ruststand
Voedingsspanning DC
Voedingsspanning AC
Gewicht
Onderdeelcode
NL Technische data
EMC-2014/30/EU
LVD-2014/35/EU
40
2
Brandvertragend ABS
5 tot 95%, niet
condenserend
-10 tot 50°C
40μF
10 seconden tot
99 minuten
16A
10A
10A
10A
10A
100mA
2.5mm²
- 712mW
11.5–36 VDC
10–26.5 VAC
0.100kg
MWS1A-C-PRM-LV

14
This page is intentionally le blank | Diese Seite wurde absichtlich leer gelassen |
Esta página se ha dejado en blanco intencionalmente | Esta página foi intencionalmente deixada em branco |
Cette page a été laissée blanche intentionnellement | Questa pagina è stata lasciata vuota intenzionalmente |
Deze pagina is met opzet leeg gelaten

15
This page is intentionally le blank | Diese Seite wurde absichtlich leer gelassen |
Esta página se ha dejado en blanco intencionalmente | Esta página foi intencionalmente deixada em branco |
Cette page a été laissée blanche intentionnellement | Questa pagina è stata lasciata vuota intenzionalmente |
Deze pagina is met opzet leeg gelaten

16

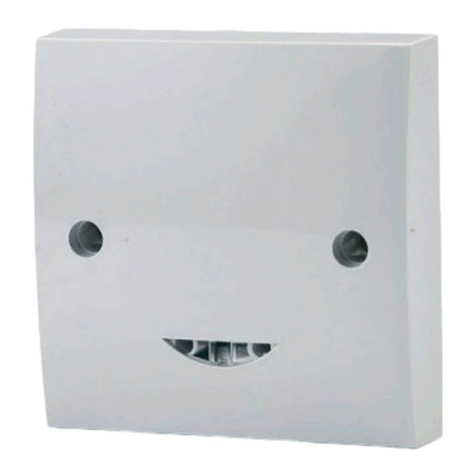

WD958 Issue 2 Installation Guide, MWS1A-C-PRM-LV
18603
CP Electronics
A Business unit of Legrand Electric Limited,
Brent Crescent, London NW10 7XR, UK
t. [phone]
enquir[email protected]
www.cpelectronics.co.uk connect with us
Due to our policy of continual product improvement CP Electronics reserves the right to alter the specication of this product without prior notice.
Part Number | Artikelnummer |
Referencia | Referéncia | Référence |
Codice | Artikelnummer
Description | Beschreibung | Descripción | Descripção | Description |
Descrizione | Omschrijving
UHS5
Compact, programming/commissioning handset | Kompakte Fernbedienung und
Einstellhilfe | Mando para programación y puesta en marcha | Controle remoto para
ajustes/commisionamento | Combiné compact de programmation / mise en service |
Telecomando per programmazione/messa in servizio | Compacte conguratie handset
UNLCDHS
Universal LCD IR handset/commissioning handset | Fernbedienung und
Einstellwerkzeug | Mando profesional con pantalla LCD para programación y puesta en
marcha | Controle remoto LCD Universal | Outil universel de conguration / mise en
service avec écran LCD | Telecomando Universale LCD | Gevanceerde handset
Accessories & associated products | Zubehör | Accesorios y productos asociados | Acessórios e productos
associados | Accessoires et produits associés | Accessori e prodotti associati | Toebehoren
