1. ISTRUZIONI SMONTAGGIO/MONTAGGIO
VISIERA TRASPARENTE.
1.1 Aprire la visiera fino a far coincidere la freccia presente sul
meccanismo con la tacca della visiera. Spingere il bottone A
di sgancio verso la parte posteriore del casco e svincolare la
visiera (Fig.1).
1.2 Ripetere le operazioni sul lato opposto e rimuovere la visiera.
1.3 Per rimontare la visiera trasparente eseguire le suddette ope-
razioni in senso contrario.
2. ISTRUZIONI SMONTAGGIO VISIERA FUMÈ
2.1 Alzare la visiera trasparente. Spingere il bottone Bverso l’al-
to ed esercitando una leggera trazione rimuovere il mecca-
nismo visiera completo con la visiera trasparente aggancia-
ta (Fig.2).
2.2 Ripetere le operazioni sul lato opposto e rimuovere il mecca-
nismo visiera completo.
2.3 A visiera fumè abbassata svitare la vite Ce sganciare la leva
di movimento D(Fig.3).
2.4 Partendo dal lato della leva di movimento, ora completamente
sganciata, abbassare ulteriormente la visiera fumè oltre il
bordo frontale calotta ed estrarla esercitando una leggera tra-
zione verso la parte anteriore del casco (Fig.4).
imp.caberg 2 12 2004 15:21 Pagina 4

3
ITA

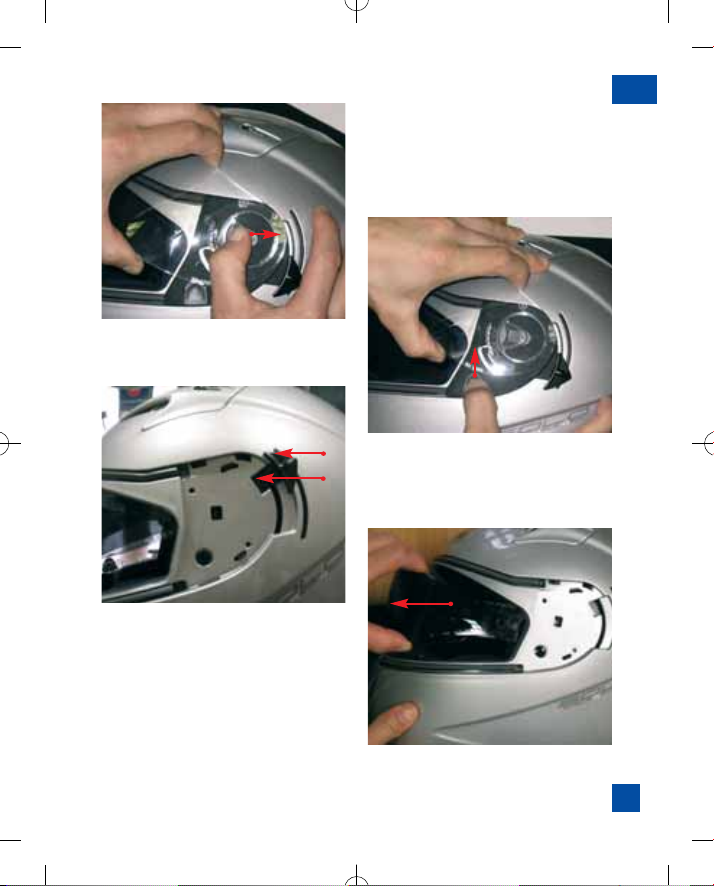

Fig. 1
Fig. 2
Fig. 3
Fig. 4
A
B
C
D
imp.caberg 2 12 2004 15:21 Pagina 5

ITA
4
3. ISTRUZIONI MONTAGGIO VISIERA FUMÈ
3.1 Ripetere l’operazione 2.1 e 2.2
3.2 Inserire il braccio della visiera fumè nella propria sede fino a
poter vedere il dado di ottone (Fig.5).Posizionare la leva di
movimento Din corrispondenza del braccio della visiera fumè
ed avvitare la vite C. (Fig.3)
3.3 Inserire la visiera fumè nel lato opposto esercitando una
leggera pressione.
3.4 Montare quindi la visiera trasparente come indicato nel punto 1
ATTENZIONE! Non utilizzare la visierà fumè nelle ore notturne o di
scarsa visibilità.
ATTENZIONE! Ogni operazione di regolazione della visiera fumè
deve essere eseguita a veicolo fermo.
4. ISTRUZIONI SMONTAGGIO CUFFIA INTERNA LAVABILE.
Per lo smontaggio della cuffia interna potete iniziare indiffe-
rentemente dal guanciale destro o sinistro.
4.1 Rimuovere il guanciale tirandolo verso la parte interna del
casco fino a sganciare i bottoni di fissaggio posti sul retro,
quindi ripetere l’operazione anche sull’altro guanciale (Fig. 6)
4.2 Partendo dal paranuca sganciare la fodera esercitando una
leggera trazione verso l’interno del casco (Fig.7).
Continuando la leggera trazione svincolare anche le linguette
di fissaggio laterali Fe il telaietto di fissaggio fronte E(Fig.8).
4.3 Estrarre completamente la fodera.
imp.caberg 2 12 2004 15:21 Pagina 6

ITA
5
Fig. 5

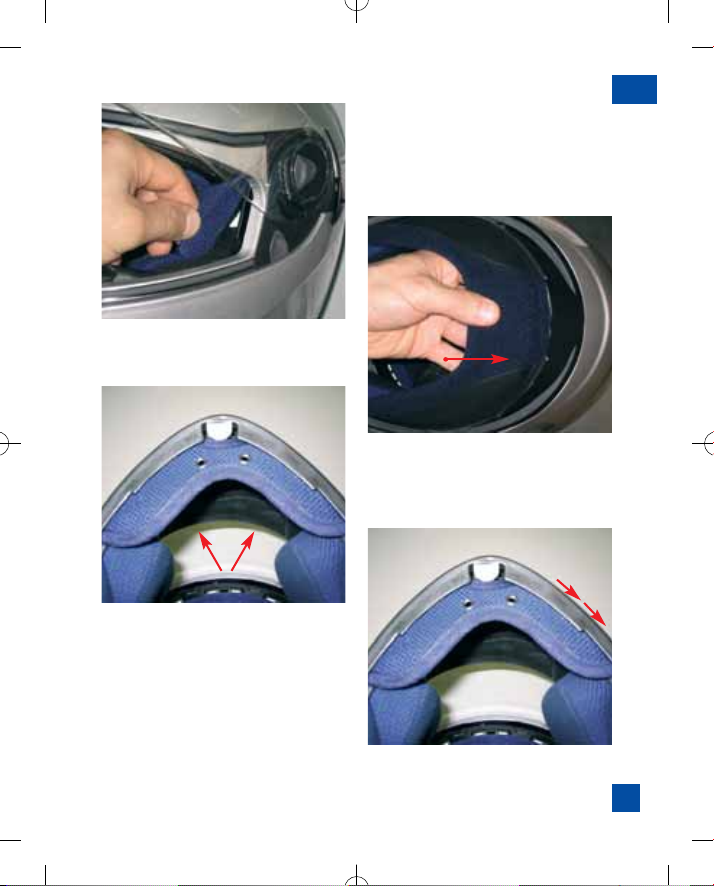

Fig. 6
Fig. 7
Fig. 8
E
F
F
imp.caberg 2 12 2004 15:21 Pagina 7

ITA
6
PULIZIA CUFFIA INTERNA LAVABILE
Il tessuto dell’imbottitura interna di conforto è trattato con procedi-
mento SANITIZED® che ha un’azione batteriostatica e fungostatica.
L’effetto batteriostatico e fungostatico SANITIZED®:
• Combatte la formazione di odori sgradevoli
• Mantiene freschi più a lungo i prodotti con esigenze igieniche
• Impedisce la proliferazione dei funghi responsabili delle micosi
della pelle.
Lavare rigorosamente a mano con sapone neutro a 30° max.
Risciacquare in acqua fredda; non strizzare; asciugare a tempe-
rature ambiente.
ATTENZIONE! Non lavare mai la cuffia interna in lavatrice. Per la
pulizia della cuffia interna non utilizzare mai petrolio, benzina o altri
solventi.
5. ISTRUZIONI MONTAGGIO CUFFIA INTERNA LAVABILE
5.1 Posizionare la cuffia all’interno del casco.
5.2 Inserire ed agganciare il telaietto di fisaggio frontale Eal sup-
porto fissato al polistirolo (Fig.8).
5.3 Inserire ed agganciare le linguette di fissaggio laterali Ftra il
polistirolo e la calotta (Fig.9), quindi eseguire le stesse opera-
zioni per la linguetta di fissaggio zona paranuca (Fig.10)
5.4 Agganciare i guanciali premendo i bottoni di fissaggio posti
sul retro.
6. WIND STOP
Il paravento limita le infiltrazioni di aria fredda dal basso.
6.1 ISTRUZIONI MONTAGGIO WIND STOP
Inserire e premere in posizione centrale il telaietto di fissaggio
del paravento tra il bordo della calotta e la mentoniera (Fig.11)
6.2 ISTRUZIONI SMONTAGGIO WIND STOP
Ruotare il paravento, indifferentemente in senso orario o
antiorario, sino ad estrarlo completamente (Fig.12)
imp.caberg 2 12 2004 15:21 Pagina 8

ITA
7

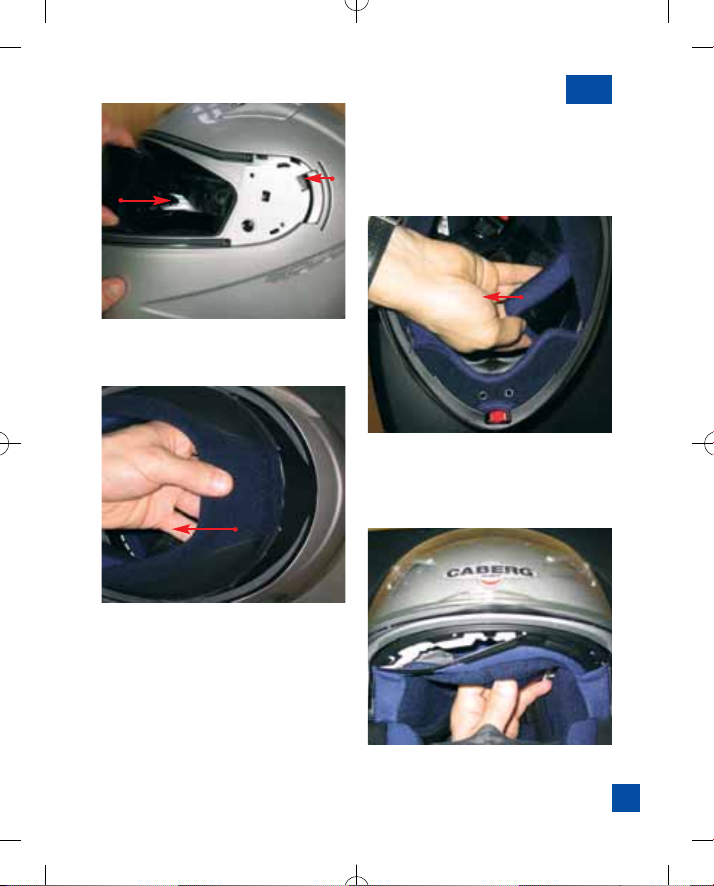

Fig. 9
Fig. 10
Fig. 11
Fig. 12
F
imp.caberg 2 12 2004 15:21 Pagina 9

8
1. HOW TO FIX AND REMOVE THE CLEAR VISOR.
1.1 Open the visor until the small arrow on the mechanism mat-
ches the sign on the visor. Press the release button Aand pull
it backwards (Pic.1) then release the visor.
1.2 In order to remove the visor entirely, repeat the above step on
the opposite side.
1.3 Repeat the above steps in reverse order to mount back the
clear visor.
2. HOW TO REMOVE THE SMOKE VISOR
2.1 Open the clear visor. Press the button Bupwards while pulling
kindly in order to remove the visor mechanism together with
the clear visor on one side (Pic.2)
2.2 Repeat the above step on the opposite side to remove com-
pletely the visor mechanism with the clear visor.
2.3 With the smoke visor lowered unscrew the screw Cthen
release the movement lever D(Pic.3).
2.4 Starting from the side of the movement lever, lower the smoke
visor even further beyond the front edge rim of the shell and
then extract it by pulling it gently. (Pic.4).
ENG
imp.caberg 2 12 2004 15:21 Pagina 10

9
ENG
Pic. 1
Pic. 2
Pic. 3
Pic. 4
A
B
C
D
imp.caberg 2 12 2004 15:21 Pagina 11

10
3. HOW TO SECURE THE SMOKE VISOR
3.1 Repeat steps 2.1 e 2.2
3.2 Introduce the left side arm of the smoke visor in line with its seat
until the brass screw is visible (Pic.5). Tighten the screw Cto
secure the smoke visor arm to the movement lever. (Pic.3)
3.3 Place the smoke visor on the opposite side by pressing gently.
3.4 Secure the clear visor as indicated in step 1
WARININGS! Do not use the smoke visor during late night hours
or in scarce visibility condition.
WARNINGS! Any adjustments to the smoke visor must be done in
still position.
4. HOW TO REMOVE THE WASHABLE LINING.
To remove the inner padding you can start either from the
right or left side.
4.1 Remove the cheek pad by pulling it inwards and detach the
studs in the back. Repeat the same step on the opposite side
(Pic.6).
4.2 Starting from the neck device, remove the lining by pulling
slightly towards the inside of the helmet (Pic.7). Still pulling
gently, release also the lateral fixing strips Fand the fixing pla-
stic frame in the front E(Pic.8).
4.3 Remove completely the lining.
ENG
imp.caberg 2 12 2004 15:21 Pagina 12

11
ENG
Pic. 5
Pic. 6
Pic. 7
Pic. 8
E
F
F
imp.caberg 2 12 2004 15:21 Pagina 13

12
CLEANING THE WASHABLE LINING
The comfort padding liner is treated with the SANITIZED® process
which provides both the anti-bacterial and anti-fungous action.
• Long-term protection against unpleasant odors
• Preserves the fabric and provides hygienic freshness and greater
comfort to the wearer
• Prevents the growth of bacteria which causes skin irritation
Wash it strictly by hand with neutral soap and water (max. 30°C)
Rinse it in cold water, do not wring it. Dry it at room temperature.
WARNINGS! Never clean the lining in the washing machine. Never
use petrol or other solvents to clean the lining.
5. HOW TO FIT THE WASHABLE LINING
5.1 Place the main liner padding inside the helmet.
5.2 Place the plastic frame in the front Eand fix it to the seat atta-
ched to the EPS liner (Pic.8).
5.3 Place and fix the lateral fixing strips Fbetween the EPS liner
and the shell (Pic.9). Follow the same step for the fixing strip
in the neck area. (Pic.10)
5.4 Attach the cheek pads by pressing the fixing studs placed in
the back.
6. WIND STOP
The wind stop device prevents cold air enterering from below.
6.1 INSTRUCTION TO MOUNT THE WIND STOP
Insert and press the fixing plastic frame of the wind stop bet-
ween the shell and the chin gard (Pic.11)
6.2 INSTRUCTION TO REMOVE THE WIND STOP
Remove the wind stop by rotating it indistinctively anticlockwise
or clockwise while pulling it gently (Pic.12)
ENG
imp.caberg 2 12 2004 15:21 Pagina 14

13
Pic. 9
Pic. 10
Pic. 11
Pic. 12
F
ENG
imp.caberg 2 12 2004 15:21 Pagina 15

DEU
14
1. ANLEITUNG ZUR AUSWECHSLUNG VOM KLAREN
VISIER
1.1 das Visier so weit öffnen, bis der Pfeil an der Visiermechanik
auf die Markierung am Visier zeigt. Den Auslösungsknopf A
nach hinten schieben und das Visier auf dieser Seite abneh-
men (Abb.1)
1.2 Den Vorgang auf der gegenüberliegenden Seite wiederholen.
1.3 Um das Visier wieder anzubringen, die oben aufgeführten
Schritte in umgekehrter Reihenfolge wiederholen.
2. ANLEITUNG ZUM AUSBAU DES GETÖNTEN VISIERS
2.1 Das klare Visier öffnen. Den Knopf Bnach oben drücken und
mit einem leichten Zug die komplette Visiermechanik zusam-
men mit dem klaren Visier abnehmen (Abb.2)
2.2 Den Vorgang auf der gegenüberliegenden Seite wiederholen.
2.3 Bei zugeklapptem, getönten Visier, die Schraube Clockern
und Bedienungshebel Dabnehmen (Abb.3).
2.4 Von der Seite des Bedienungshebels das getönte Visier noch-
mals unterhalb des Helmrandes senken und das Visier vor-
sichtig herausnehmen (Abb.4).
imp.caberg 2 12 2004 15:21 Pagina 16

DEU
15
Abb. 1
Abb. 2
Abb. 3
Abb. 4
A
B
C
D
imp.caberg 2 12 2004 15:21 Pagina 17

16
3. ANLEITUNG ZUM EINBAU DES GETÖNTEN VISIERS
3.1 Die Vorgänge 2.1 und 2.2 wiederholen.
3.2 Den Arm des getönten Visiers in den Sitz, bis die
Messingmutter sichtbar ist, einführen (Abb.5). Den
Bedienungsebel Dan den Visierarm ansetzen und festsch-
rauben C. (Abb.3)
3.3 Mit einem leichten Druck das getönte Visier in die Gegenseite
einsetzen.
3.4 Das klare Visier, wie bei Punkt 1 beschrieben, wieder montie-
ren.
ACHTUNG! Das getönte Visier nicht in der Dunkelheit oder bei
geringer Sicht benutzen.
ACHTUNG! Die Verstellung des getönten Visiers soll nur bei ste-
hendem Fahrzeug erfolgen.
4. ANLEITUNG ZUM AUSBAU DES WASCHBAREN
INNENFUTTERS
Zum Abnehmen des Innenfutters können Sie entweder mit
dem linken oder rechten Wangenpolster beginnen.
4.1 Das Wangenpolster langsam herausnehmen, indem man die
Druckknöpfe löst.
Dasselbe nun auf der Gegenseite wiederholen (Abb.6).
4.2 Das Innenpolster, beginnend mit einem leichten Ziehen am
Nackenpolster, (Abb. 7) herausnehmen. Fortsetzend mit einem
leichten Herausziehen der seitlichen Haltelaschen Fund der
Frontlaschen E(Abb.8).
4.3 Das komplette Innenfutter herausnehmen.
DEU
imp.caberg 2 12 2004 15:21 Pagina 18

17
DEU
Abb. 5
Abb. 6
Abb. 7
Abb. 8
E
F
F
imp.caberg 2 12 2004 15:21 Pagina 19

18
REINIGUNG DES WASCHBAREN INNENFUTTERS
Der Stoff der Komfortpolsterung ist im “SANITIZED®-Verfahren”
pilz- und bakterienhemmend behandelt.
Die pilz- und bakterienhemmende “SANITIZED®” Behandlung hat
folgende Vorteile:
• die Entstehung von unangenehmen Gerüchen wird bekämpft
• der Helm bleibt länger hygienisch
• die Pilzvermehrung wird gehemmt und dadurch die Gefahr von
Hautpilzerkrankungen verringert.Nur mit der Hand und einer
neutralen Seife bei 30° C waschen, mit kaltem Wasser
ausspülen, nicht auswringen und bei Zimmertemperatur trocknen
lassen.
ACHTUNG! Für die Reinigung des Innenfutters niemals Erdöl,
Benzin oder andere Lösungsmittel verwenden.
5. ANLEITUNG ZUM EINBAU DES WASCHBAREN
INNENFUTTERS
5.1 Das Innenfutter im Inneren des Helmes positionieren.
5.2 Die Vorderlasche am Halter E, der an der Innenschale befe-
stigt ist (Abb.8), auflegen und einsetzen.
5.3 Die seitlichen Haltelaschen Fzwischen Styropor und
Helmschale (Abb.9) einsetzen. Das Nackenpolster zwischen
Styropor und Helmschale einlegen. (Abb.10)
5.4 Beide Wangenpolster anlegen und auf die hinteren
Befestigungsknöpfe drücken.
6. WIND STOP
verhindert von Unten das Eindringen der kalten Luft
6.1 MONTAGEANLEITUNG - WIND STOP
Die Führung des Windabweisers zwischen dem Abschlussband
und der Kinnaußenschale einführen und mittig ausrichten (Abb.11)
6.2 DEMONTAGE - WIND STOP
Den Windabweiser herausdrehen, beidseitig möglich, und
komplett herausziehen (Abb.12).
DEU
imp.caberg 2 12 2004 15:21 Pagina 20

19
Abb. 9
Abb. 10
Abb. 11
Abb. 12
F
DEU
imp.caberg 2 12 2004 15:21 Pagina 21
