SERIE GARD | GARD SERIES | SÉRIE GARD | BAUREIHE GARD | SERIE GARD
LAMPEGGIATORE A CUPOLA
DOME FLASHING LAMP
CLIGNOTANT EN FORME DE COUPOLE
KUPPELBLINKANLAGE
LUZ INTERMITENTE TIPO CÚPULA
MAANVORMIG KNIPPERLICHT
119GT37
ITALIANO
Lampeggiatore di movimento in ABS da
esterno,istallatosulla cupola coperchiodella
barriera. con grado di protezione IP54.
SCHEMA D’ASSEMBLAGGIO
A- Scheda lampeggiatore
B- Led di segnalazione
C- Morsetti alimentazione
D- Calotta luminosa
ENGLISH
Exterior-use ABS structure light which
flashes to indicate door movement, instal-
led on the dome-shaped lid of the barrier.
Has IP54 protection.
ASSEMBLY LAYOUT
A- Flashing lamp board
B- Signalling LED
C- Terminals power supply
D- Flourescent cover
NEDERLAND
Uitwendig knipperlicht voor signalering
beweging in ABS, geïnstalleerd op het
koepelvormige deksel van de slagboom.
Met beschermingsklasse IP54.
ASSEMBLAGESCHEMA
A- Kaart knipperlicht
B- Led voor signalering
C- Voedingsklemmen
D- Maanvormig knipperlicht
ESPANOL
Luz intermitente indicadora de movimiento
en ABS para exteriores, instalada sobre la
tapa de la barrera, con grado de protec-
ción IP54.
ESQUEMA DE ENSAMBLAJE
A- Tarjeta luz intermitente
B- Led de señalización
C- Bornes de alimentación
D- Cúpula luminosa
CA
B
G0280/I-G0281/I
Alimentazione/
Power supply / Alimentation/ Speisung / Alimentaciòn/ Voeding 24V
Potenza/
Rated power / Puissance/ Leistung / Potencia/ Vermogen 7,5W
Assorbimento/
Input / Absorption/ Aufnahme / Absorciòn/ Strromopname 300mA
D
FRANÇAIS
Clignotant de mouvement en ABS pour
extérieur, installé sur le couvercle de la
barrière avec degré de protection IP54.
SCHÉMA D’ASSEMBLAGE
A- Carte clignotant
B- Diode de signalisation
C- Bornes d’alimentation
D- Calotte lumineuse
DEUTSCHLAND
Auf der Schrankenabdeckkuppel angebra-
chte Bewegungsblinkanlage aus ABS für
Außeninstallation mit Schutzgrad IP54.
MONTAGEPLAN
A- Karte der Blinkanlage
B- Anzeige LED
C- Speiseklemmen
D- Leuchtkuppel

CAME LOMBARDIA S.R.L._____COLOGNO M. (MI)
([phone] ([phone]
CAME SUD S.R.L. ___________________NAPOLI
([phone] ([phone]
CAME (AMERICA) L.L.C.________MIAMI (FL)
([phone] ([phone]
CAME AUTOMATISMOS S.A__________MADRID
([phone] ([phone]
CAME BELGIUM__________________LESSINES
([phone] ([phone]
CAME FRANCE S.A.____NANTERRE CEDEX (PARIS)
([phone] ([phone]
CAME GMBH________KORNTAL BEI (STUTTGART)
([phone] ([phone]
CAME GMBH____________SEEFELD BEI (BERLIN)
([phone] ([phone]
CAME PL SP.ZO.O______________WARSZAWA
([phone] ([phone]
CAME UNITED KINGDOM LTD___NOTTINGHAM
([phone] ([phone]
CAME CANCELLI AUTOMATICI S.P.A.
DOSSON DI CASIER (TREVISO)
([phone] ([phone]
SISTEMA QUALITÀ
CERTIFICATO
ASSISTENZA TECNICA
NUMERO VERDE
800 295830
WEB
www.came.it
E-MAIL
[email protected]
Tutti i dati sono stati controllati con
la massima cura. Non ci assumiamo
comunque alcuna responsabilità per
eventuali errori od omissioni.
All data checked with the maximum care.
However, no liability is accepted for any
error or omission.
Todos los datos se han controlado con
la máxima atención. No obstante no nos
responsabilizamosdelosposibleserro-
res u omisiones.
Toutes les données ont été contrôlées
très soigneusement. Nous n’assumons de
toute façon aucune responsabilité pour les
erreurs ou omissions éventuelles.
De gegevensin deze handleiding
werden zorgvulding gecontroleerd. Wijn
niet verantwoordelijk voor eventuele
drukfouten.
Die Daten wurden mit höchster
Sorgfalt geprüft. Für eventuelle Fehler
oder Auslassungen übernehmen wir
keine Haftung.
1
2
3
Ø 5,5 mm
Ø 13 mm
1
2
2
4
2
1
ITALIANO

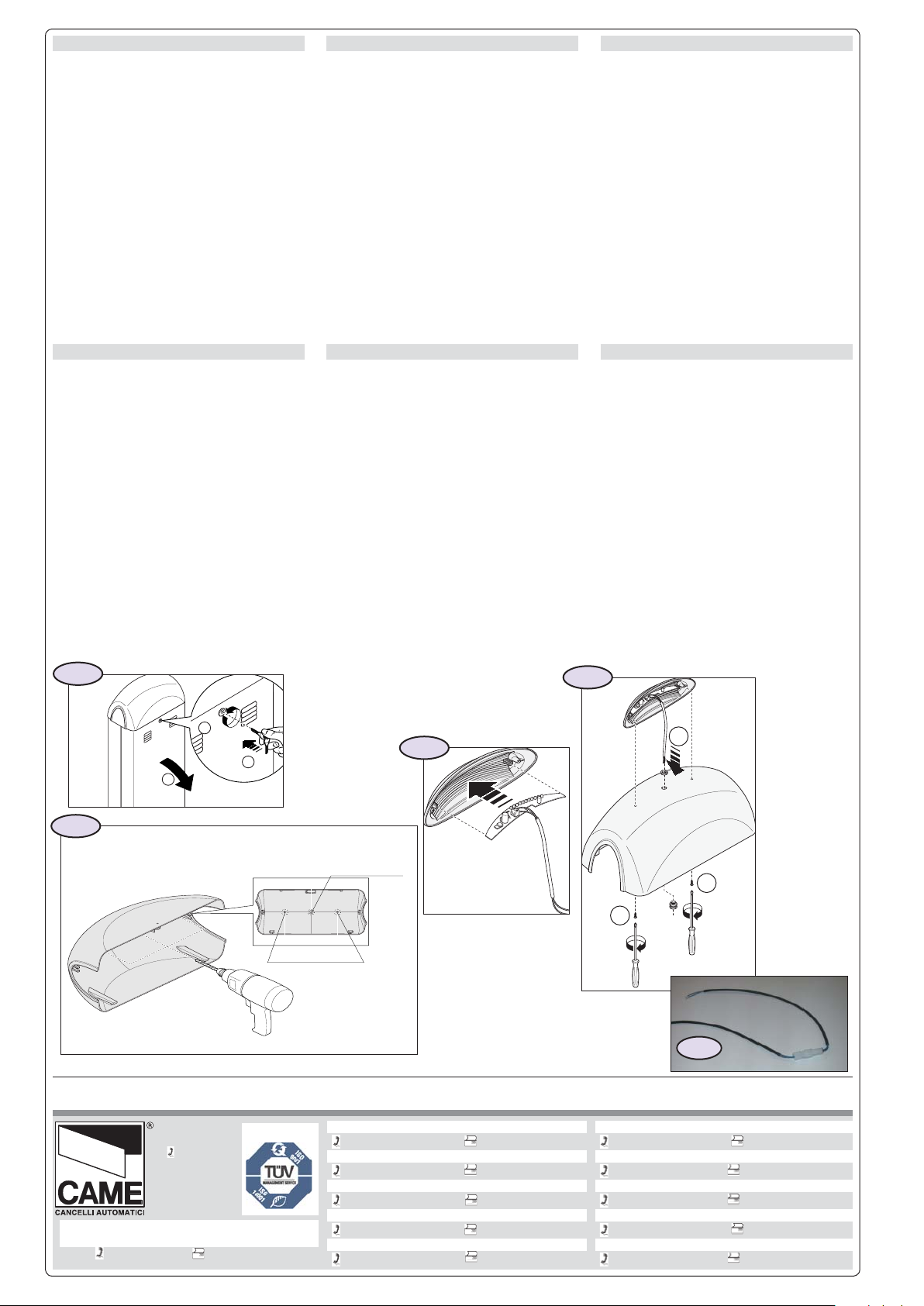

PROCEDURA DI MONTAGGIO:
1) Sbloccare il portello d’ispezione e liberare
il coperchio;
2)Sfondareleimpronte all’interno dellacupo-
la coperchio, perpredisporre l’alloggiamento
del lampeggiante;
3) Inserire il cavo nel passacavo in dotazione
ebloccarlo collegare ilcavo indotazione (ma-
schio)e infilare laschedinain sensoverticale,
sulla guida predisposta nella cupola gialla;
4) Appoggiare la cupola lampeggiante e
fissarla con le viti UNI 6954 Ø 3,9 x 13.
5) Collegare alla scheda comando il cavo
in dotazione (femmina) nei morsetti 10-E
(ZL38), 10-E7 (ZG5) o 10-E6 (ZG6).
Riposizionarela cupola, richiudere lo sportel-
lo d’ispezione e verificare il funzionamento.
5
ENGLISH
PROCEDURE:
1) Release the inspection hatch and remove
the lid;
2) Break through the marks under the dome
cover that indicate the holes for mounting the
flashing light;
3) Thread the cable into the fairlead provided
and secure; now connect the cable supplied
(male) and insert the card vertically, onto the
guide in the yellow dome;
4) Lay the flashing dome and fix it with
screws (UNI 6954 Ø 3.9 x 13).
5) Connect the cable supplied (female) to
the command board in the terminals 10-E
(ZL38), 10-E7 (ZG5) or 10-E6 (ZG6).
Reposition the dome, close the inspection
hatch again and check its operation.
3
NEDERLAND
WERKWIJZE:
1) Deblokkeer het inspectiedeurtje en maak
de deksel los;
2) Doorboor de merktekens aan de bin-
nenkant van de koepelvormige deksel voor
de voorbereiding van de plaatsing van het
knipperlicht;
3) Voeg de kabel in het kabelkanaal van de
uitrusting en blokkeer hem. Sluit de bijgele-
verde kabel aan (male) en plaats het kaartje
in verticale richting op de daartoe voorziene
geleider in de gele koepel;
4) Plaats het maanvormig knipperlicht en
maak het vast met de schroeven UNI 6954
Ø 3,9 x 13.
5) Sluit de kabel van de uitrusting aan op de
commandokaart (female) in de klemmen 10-
E (ZL38), 10-E7 (ZG5) of 10-E6 (ZG6).
Plaats de koepel terug, sluit het inspectie-
deurtje en controleer de werking.
ESPANOL
PROCEDIMIENTO:
1) Desbloquee la puerta de inspección y
abra la tapa;
2) Rompa las marcas en el interior de la
tapa para preparar el alojamiento de la luz
intermitente;
3) Introduzca el cable en el prensaestopas
suministrado y bloquéelo, conecte el cable
suministrado (macho) e introduzca la tarjeta
en sentido vertical en la guía de la cúpula
amarilla;
4) Apoye la cúpula y fíjela con los tornillos
UNI 6954 Ø 3,9 x 13.
5) Conecte el cable suministrado (hembra) a
la tarjeta de mando a los bornes 10-E (ZL38),
10-E7 (ZG5) o 10-E6 (ZG6).
Monte de nuevo la cúpula, cierre la tapa de
inspección y controle el funcionamiento.
FRANÇAIS
PROCÉDURE À SUIVRE :
1) Débloquer le volet d’inspection et libérer
le couvercle ;
2) Enfoncer les empreintes à l’intérieur
du couvercle et préparer le logement du
clignotant ;
3) Introduire le câble dans le serre-câble four-
ni de série et le bloquer, brancher le câble
(mâle) et enfiler la carte dans le sens vertical
sur le guide prévu dans la coupole jaune ;
4) Placer la coupole du clignotant et la fixer
avec les vis UNI 6954 Ø 3,9 x 13.
5) Brancher le câble (femelle) à la carte de
commande à l’aide des bornes 10-E (ZL38),
10-E7 (ZG5) ou 10-E6 (ZG6).
Remettre la coupole, refermer le volet
d’inspection et vérifier si tout fonctionne
correctement.
DEUTSCHLAND
MONTAGE:
1) Die Inspektionsklappe entblocken und die
Abdeckung freilegen;
2) Zur Vorbereitung des Blinkersitzes, die
Abdrücke im Inneren der Abdeckkuppel
durchstoßen;
3) Das Kabel in die Kabeldurchführung
einführen und befestigen; das mitgelieferte
Kabel (Stecker) anschließen und die Karte
vertikal in die vorgesehene Führung der
gelben Kuppel einsetzen;
4) Die Kuppel anbringen und mit den Schrau-
ben UNI 6954 Ø 3,9 x 13 befestigen..
5) Das mitgelieferte Kabel (female) auf der
Steuerkarte an den Klemmen 10-E (ZL38),
10-E7 (ZG5) oder 10-E6 (ZG6) befestigen.
Die Kuppel erneut anbringen, die Inspek-
tionsklappe schließen und den Betrieb
überprüfen..
