Instrucciones de montaje y lista de piezas PW1345B
Lista de Repuestos
No. de Número del
Ref. Descripción Repuesto Ctd.
Sírvase proporcionar la siguiente información:
-Número de modelo
-Número de serie (si lo hubiera)
-Descripción y número del repuesto, según se
indica en la lista de repuestos.
Dirija su correspondencia sobre repuestos a:
The Campbell Group / Parts Dept.
100 Production Drive
Harrison, OH 45030 U.S.A.
1 Lanza regulable PM235800SV 1
2 Lanza corta PM235900SV 1
3 Pistola/manguera PM230300SV 1
4 Adaptador de manguito PM022100AV 1
5 Conector rápido PM020600SV 1
* 6 Limpiador de puntas PM008500AV 1
7 Aplicador de detergente PM014700SV 1
* 8 Tapa de la caja de herramientas HV601500SV 1
* 9 Caja de herramientas HV601600SV 1
* Equipo opcional, tal vez no se suministre con todos los modelos.
Para ordenar repuestos,
sírvase llamar al
1-800-330-0712
(En los Estados Unidos,
o llame a su distribuidor
local)

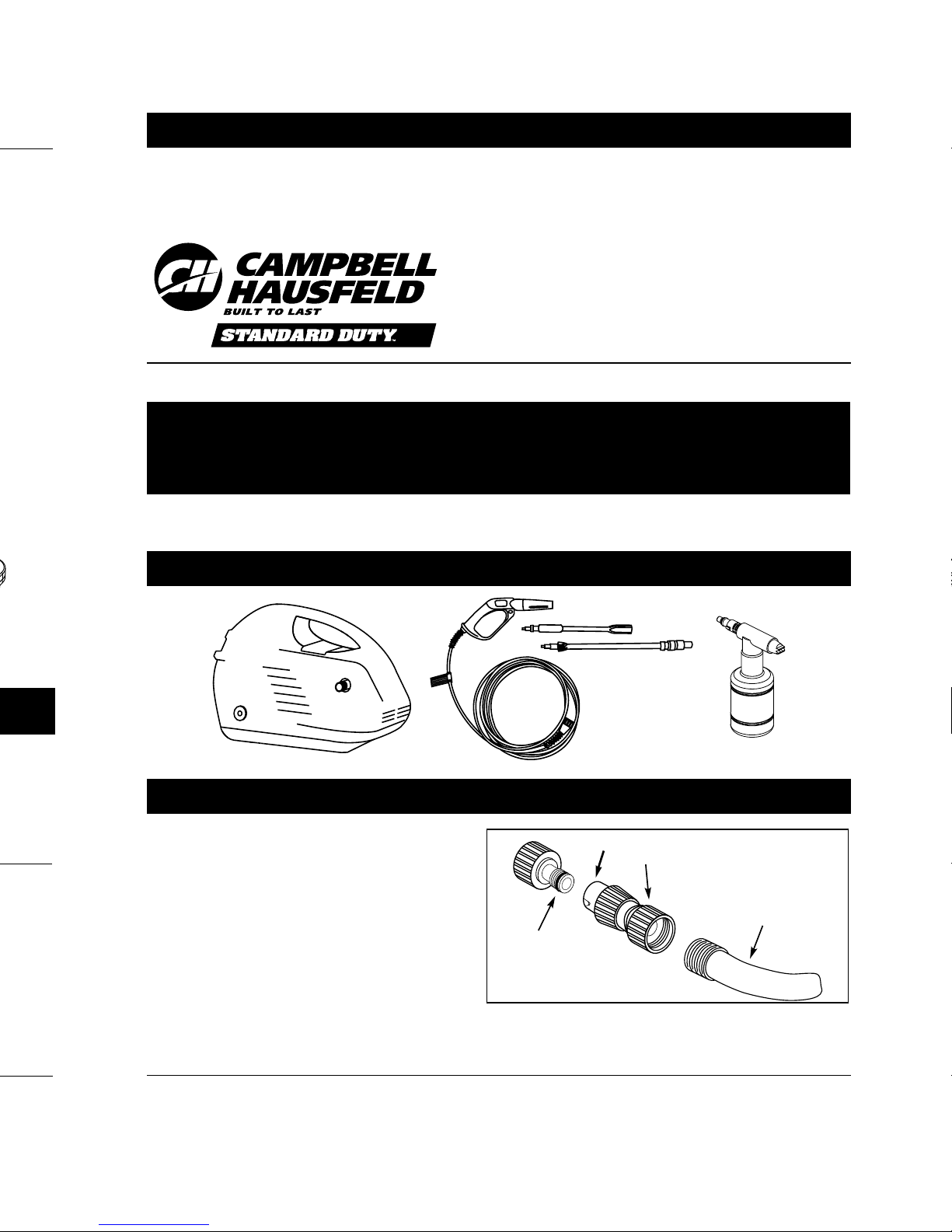

Garden Hose Connection Instructions
1.Attach nipple adapter to inlet fit-
ting on the unit (this may already
be attached to the pump).
2.Attach quick connect fitting to gar-
den hose.
3.Pull side “A” of quick connect fit-
ting toward garden hose and push
onto nipple adapter.
4.Push side “A” of quick connect fit-
ting towards nipple adapter and
release.
Figure 2 - Garden Hose Connection
Electric Pressure
Washer
Please read and save these instructions. Read carefully before attempting to assemble,
install, operate or maintain the product described. Protect yourself and others by
observing all safety information. Failure to comply with instructions could result in per-
sonal injury and/or property damage! Retain instructions for future reference.
IN459400AV 12/00
© 2000 Campbell Hausfeld
Specifications
Max Pressure Motor Maximum
with Power Inlet
Cleaning Standard Maximum (Single Water Unit
Model Power Lance Capacity Phase) Voltage Temp. Weight
Assembly Instructions
Assembly Instructions and Parts List PW1345B
NOTE: REFER TO PRODUCT MANUAL FOR
ALL SAFETY INSTRUCTIONS
Figure 1
PW1345B 2080 1300 psi 1.6 GPM 13 Amps 120V 100˚F 25 lbs.
For parts, product & service information
visit www.chpower.com
"A"
Garden Hose
Quick Connect Fitting
Nipple Adapter
3
1
2
6*
7
8*
9*
4
5

13 mm
Interruptor
Manguera
de alta
presión
Salida
Entrada (Vea la
conexión de la
manguera en
página 1)
Pistola
11 Sp
Instrucciones de montaje y lista de piezas PW1345B
4.Conecte la manguera de jardín según
se explica en Instrucciones de conex-
ión de la manguera de jardín.
5.Enchufe el cordón de corriente en un
tomacorrientes de 120 V con conex-
ión a tierra.
6.Abra la llave del agua.
7.Oprima el gatillo y manténgalo pre-
sionado por 1 minuto para liberar la
presión y liberar el aire atrapado en
el sistema.
8.Coloque el interruptor "ON/OFF"
(“ENCENDIDO/APAGADO”) en la
posición "ON" ("ENCENDIDO").
NOTA: LAS INSTRUCCIONES DE FUN-
CIONAMIENTO SE ENUMERAN EN EL
MANUAL DEL PRODUCTO.
1.Inserte la lanza en la pistola y gírela
en el sentido de las agujas del reloj
hasta que llegue a su tope, como se
muestra en la figura 4.
2.Verifique que el interruptor estéen
la posición "OFF" ("APAGADO").
3.Conecte la manguera de alta presión
y el ensamblaje de la pistola en la
unidad.
Conexión del Sistema
Figura 4 - Conexión de la pistola y lanza
Figura 5
! IMPORTANT !
This pressure washer is equipped with
a microswitch sensitive to water flow.
This Instant Start/Stop switch (ISS)
senses water flow in the pump. When
the trigger is released, water stops
flowing through the pump. The ISS
then automatically turns the motor
off to protect pump from overheat-
ing.
OPERATION
1.Turn the “ON/OFF”switch to “ON”.
2.Pull trigger on gun to begin spray-
ing water.
3.Release trigger. The pressure wash-
er motor will stop running.
4.To spray again, pull trigger and
motor and pump will restart.
Note: Occasionally the motor may
run for a short time to bring fresh,
cool water into the pump even if trig-
ger is released. This is part of normal
operation and will not damage the
unit. Always turn the
“ON/OFF” switch to
“OFF” then trigger gun to release
hose pressure before unplugging
power cord.Risk of Injection.
Unit will start spray-
ing when trigger is squeezed if
on/off switch is in “ON” position.
Always point gun in safe direc-
tion.
!
WARNING
!
CAUTION
Call 1-800-330-0712
for Technical Service
Power Cord
1. Plug the power cord into a ground-
ed 120V outlet and press the reset
button as shown in figure 3.
2. THIS MUST BE DONE EACH TIME THE
UNIT IS PLUGGED IN AN OUTLET.
Reset
Figure 3 - Grounded plug/reset button
Assembly Instructions and Parts List PW1345B
2
www.chpower.com
Enchufe GFCI

10 Sp
Instrucciones de montaje y lista de piezas PW1345B
¡IMPORTANTE !
Esta arandela de presión estáequipada
con un microinterruptor sensible al
flujo de agua. Este interruptor de
arranque y parada instantáneos detec-
ta el flujo del agua en la bomba.
Cuando se suelta el gatillo, el agua deja
de fluir por la bomba. Entonces, el
interruptor de arranque y parada
instantáneos apaga el motor para pro-
teger la bomba del recalentamiento.
FUNCIONAMIENTO
1. Coloque el interruptor "ON/-OFF"
("ENCENDIDO/APAGADO") en "ON"
("ENCENDIDO").
2. Tire del gatillo de la pistola para
comenzar a rociar agua.
3. Suelte el gatillo. El motor de la
hidrolavadora se detendrá.
4. Para rociar nuevamente, oprima el
gatillo, y el motor y la bomba arran-
carán otra vez.
NOTA: El motor puede ocasionalmente
funcionar por un corto tiempo para lle-
var agua fresca fría a la bomba, aunque
se haya soltado el gatillo. Esto es parte
del funcionamiento normal y no
dañarála unidad. Ponga
siempre el inter-
ruptor "ON/OFF" (ENCENDIDO/APA-
GADO) en "OFF" (APAGADO) y
luego oprima el gatillo de la pistola
para liberar la presión en la
manguera, antes de desenchufar el
cordón eléctrico. Peligro
de inyeccion. La
unidad comenzará a rociar al oprim-
ir el gatillo si el interruptor
"ON/OFF" ("ENCENDIDO/APAGA-
DO") esta en la posición "ON"
(encendido). Siempre apunte la pis-
tola hacia una posición segura.
!ADVERTENCIA
!PRECAUCION
Llame al 1-800-330-0712
para Servicio Técnico
(sólo en los Estados Unidos)
Cable de Corriente Eléctrica
1. Enchufe el cable de corriente eléctrica a
un tomacorriente con tierra de 120V y
presione el botón de reposición como se
muestra en la figura 3.
2. SE DEBE HACER ESTO CADA VEZ QUE LA
UNIDAD SE ENCHUFE EN UN TOMACOR-
RIENTE.
Reset
Figura 3 - Enchufe con tierra/botón de
reposición
Dispositivo de reposición
3www.chpower.com
Assembly Instructions and Parts List PW1345B
1.Insert lance into the gun and turn
clockwise to positive stop as shown in
Figure 4.
2.Ensure that the power switch is in the
“OFF”position.
3.Attach the high pressure hose and
gun assembly to the unit.
4.Connect garden hose as explained
under Garden Hose Connection
Instructions.
5.Plug the power cord into a grounded
120V outlet.
6.Turn water on.
7.Depress and hold the trigger on the
gun for one minute to release pres-
sure and remove any air trapped in
the system.
8.Turn the “ON/OFF”switch to the
“ON”position.
NOTE: REFER TO PRODUCT MANUAL
FOR OPERATING INSTRUCTIONS
System Connection
Figure 4 - Gun/Lance Connection
13 mm
Figure 5
Power
Switch
High
Pressure
Hose
Outlet
Inlet (See Garden
Hose Connection
page 1)
Gun
GFCI Plug

IN459400AV 12/00
© 2000 Campbell Hausfeld
Hidrolavadora
Eléctrica
Sírvase leer y conservar estas instrucciones. Léalas cuidadosamente antes de intentar
armar, instalar, operar o efectuar mantenimiento al producto descrito. Protéjase a sí
mismo y a los demás observando toda la información de seguridad. ¡El no cumplir con
las instrucciones podría ocasionar lesiones personales y/o daños materiales! Conserve
estas instrucciones para futura referencia.
Instrucciones de montaje y lista de piezas PW1345B
NOTA: LAS MEDIDAS DE SEGURIDAD SE
ENUMERAN EN EL MANUAL DEL PRODUCTO
SEGURIDAD
Conexión de la Manugera de Jardín
Especificaciones
Presión Temperatura Peso
Máx Potencia Máxima de
Poder de on lanza Capacidad de Motor del Agua la
Modelo limpieza estándar Máxima (Monofásico) Voltaje de Entrada Unidad
Instrucciones de Montaje
PW1345B 546,80 89,64 bar 6,1 L/min 13 A 120V 38°C 11,3 kg
1. Inserte el adaptador de manguito en
la conexión de entrada de la unidad
(es posible que ya estéconectado a la
bomba).
2. Fije el conector rápido en la
manguera de jardín.
3. Jale el extremo "A" del conector rápi-
do hacia la manguera de jardín y
conéctelo en el adaptador de man-
guito.
4. Empuje el extremo "A" del conector
rápido hacia el adaptador de man-
guito, y suéltelo.
"A"
Figura 2 - Conexión de la manguera de jardín
Manguera de
jardín
Figura 1
9Sp
Assembly Instructions and Parts List PW1345B
Ref. Part
No. Description Number Qty.
For Replacement Parts,
Call 1-800-330-0712
Replacement Parts List Please provide following information:
-Model number
-Serial number (if any)
-Part description and number as
shown in parts list
Address parts correspondence to:
The Campbell Group / Parts Dept.
100 Production Drive
Harrison, OH 45030 U.S.A.
1 Adjustable Lance PM235800SV 1
2 Short Lance PM235900SV 1
3 Gun/Hose PM230300SV 1
4 Nipple Adapter PM022100AV 1
5 Quick Connect Fitting PM020600SV 1
* 6 Tip Cleaner PM008500AV 1
7 Detergent Applicator PM014700SV 1
* 8 Tool Box Lid HV601500SV 1
* 9 Tool Box Tub HV601600SV 1
* Optional equipment, may not be supplied with all models.
3
1
2
6*
7
8*
9*
4
www.chpower.com
4
5
Conector rápido
Adaptador de
manguito

8Fr
Instructions de Montage et Liste
de Pièces de Rechange PW1345B
Liste de Pièces de Rechange
No de No de
Réf. Description Pièce Qté.
1 Lance Réglable PM235800SV 1
2 Lance courte PM235900SV 1
3 Pistolet/tuyau PM230300SV 1
4 Raccord Intermédiaire PM022100AV 1
5 Raccord Rapide PM020600SV 1
* 6 Nettoyeur de Buse PM008500AV 1
7 Applicateur de Détergent PM014700SV 1
* 8 Couvercle de boîte àoutils HV601500SV 1
* 9 Cuve de boîte àoutils HV601600SV 1
* Équipement en option, pas fourni avec tous les modèles.
Pour Pièces de Rechange,
Appelez 1-800-330-0712
S’il vous plaît fournir l’information suivante:
-Numéro de Modèle
-Numéro de Série (si applicable)
-Description et numéro de la pièce indiqués
sur la liste de pièces de rechange
Correspondance:
The Campbell Group / Parts Dept.
100 Production Drive
Harrison, OH 45030 U.S.A.
Pulvérisateur de
Lavage Électrique
Si’il vous plaît lire et conserver ces instructions. Lire attentivement avant de monter,
installer, utiliser ou de procéder à l’entretien du produit décrit. Se protéger ainsi que les
autres en observant toutes les instructions de sécurité, sinon, il y a risque de blessure et /
ou dégâts matérials? Conserver ces instructions comme référence.
Instructions de Montage et Liste
de Pièces de Rechange PW1345B
REMARQUE: SE RÉFÉRER AU MANUEL DU PRODUIT
POUR TOUTES LES INSTRUCTIONS DE SÉCURITÉ
IN459400AV 12/00
© 2000 Campbell Hausfeld 5Fr
Spécifications Pression Puissance Température
Max avec du Max. Poids
Pouvoir de Lance CapacitéMoteur d’Eau du
Modèle nettoyage Standarde Maximum (Monophasé) Tension d’Arrivée Modèle
PW1345B 54680 8964 kPa 6,1 L/min 13 A 120V 38°C 11,3 kg
Instructions de Montage
Branchement du Tuyau d’Arrosage
Figure 2 - Branchement de Tuyau d’Arrosage
1. Fixer le raccord intermédiaire au
raccord d’admission sur le modèle
(ceci pourrait déjàêtre fixéàla
pompe).
2. Brancher le raccord rapide au tuyau
d’arrosage.
3. Tirer le côté“A”du raccord rapide
vers le tuyau d’arrosage et le pouss-
er sur le raccord intermédiaire.
4. Pousser le côté“A”du raccord rapi-
de vers le raccordement intermédi-
aire et relâcher.
"A"
Tuyau
d’arrosage
Figure 1
Raccord Rapide
Raccord
Intermédiaire
3
1
2
6*
7
8*
9*
4
5

13 mm
Sortie
Entrée (Voir la
connexion pour le
tuyau àla page 1)
Pistolet
Instructions de Montage et Liste
de Pièces de Rechange PW1345B
6Fr 7Fr
! IMPORTANT !
Ce nettoyeur haute pression est doté
d’un microinterrupteur sensible au
débit d’eau. Cet interrupteur de
Marche/Arrêt Instantané(Instant
Start/Stop - ISS) est sensible au débit
d’eau dans la pompe. Quand la
gâchette est lâchée, le débit d’eau à
travers la pompe s’arrête. Le ISS coupe
le moteur automatiquement afin de
protéger la pompe contre le sur-
chauffage.
FONCTIONNEMENT
1. Tourner l’interrupteur à“ON”(en
marche)
2. Tirer sur la gâchette du pistolet pour
pulvériser l’eau.
3. Lâcher la gâchette. Le moteur du
pulvérisateur de lavage s’arrêtera.
4. Pour pulvériser de nouveau, tirer sur
la gâchette. Le moteur et la pompe
se remettront en marche.
Remarque: Le moteur pourrait fonc-
tionner de temps en temps afin de
fournir de l’eau fraîche àla pompe
(même si la gâchette n’est pas action-
née). Ceci est normal et n’endom-
magera pas le modèle.
Toujours
tourner l’inter-
rupteur “ON/OFF” (marche/arrêt) à
la position “OFF” (arrêt), et ensuite
appuyer sur la gâchette pour dis-
siper la pression avant de
débrancher le cordon d’alimenta-
tion. Risque
d’injection. Le
modèle pulvérisera lorsque la
gâchette est actionnée si l’interrup-
teur “ON/OFF” (MARCHE/ ARRÊT)
est dans la position “ON” (EN
MARCHE). Toujours pointer le pis-
tolet dans une direction hors de
danger.
!
AVERTISSEMENT
!
ATTENTION
Appelez 1-800-330-0712
pour le Service Technique
Cordon
1. Branchez le cordon dans une prise
mise àla terre de 120 V et appuyez
sur le bouton de réinitialisation tel
qu’illustréàla figure 3.
2. ON DOIT LE FAIRE CHAQUE FOIS
QU’ON BRANCHE L’UNITÉDANS UNE
PRISE.
Reset
Figure 3 - Prise de terre/réinitialisation
Réinitialisation
Instructions de Montage et Liste
de Pièces de Rechange PW1345B
1. Introduire la lance dans le pistolet et
tourner au sens des aiguilles d’une
montre àl’arrêt positif tel qu’indiqué
sur la Figure 4.
2. S’assurer que l’interrupteur soit dans la
position OFF (hors circuit).
3. Brancher le tuyau haute pression et le
montage de pistolet au modèle.
Branchement du Système
Figure 4 - Branchement de Pistolet/Lance
4. Brancher le tuyau d’arrosage selon les
directives: Instructions de
Branchement du Tuyau
d’Arrosage.
5. Branchez le cordon dans la prise mise
àla terre de 120V.
6. Faire circuler l’eau.
7. Appuyer sur et tenir la gâchette du
pistolet pendant une minute afin de
dissiper la pression et d’enlever l’air
emprisonnédans le système.
8. Tourner l’interrupteur “ON”(en
marche).
REMARQUE: SE RÉFÉRER AU MANUEL
DU PRODUIT POUR LES INSTRUCTIONS
D’OPÉRATION
Figure 5
Interrupteur
Général
Tuyau
Haute
Pression
Prise GFCI

13 mm
Sortie
Entrée (Voir la
connexion pour le
tuyau àla page 1)
Pistolet
Instructions de Montage et Liste
de Pièces de Rechange PW1345B
6Fr 7Fr
! IMPORTANT !
Ce nettoyeur haute pression est doté
d’un microinterrupteur sensible au
débit d’eau. Cet interrupteur de
Marche/Arrêt Instantané(Instant
Start/Stop - ISS) est sensible au débit
d’eau dans la pompe. Quand la
gâchette est lâchée, le débit d’eau à
travers la pompe s’arrête. Le ISS coupe
le moteur automatiquement afin de
protéger la pompe contre le sur-
chauffage.
FONCTIONNEMENT
1. Tourner l’interrupteur à“ON”(en
marche)
2. Tirer sur la gâchette du pistolet pour
pulvériser l’eau.
3. Lâcher la gâchette. Le moteur du
pulvérisateur de lavage s’arrêtera.
4. Pour pulvériser de nouveau, tirer sur
la gâchette. Le moteur et la pompe
se remettront en marche.
Remarque: Le moteur pourrait fonc-
tionner de temps en temps afin de
fournir de l’eau fraîche àla pompe
(même si la gâchette n’est pas action-
née). Ceci est normal et n’endom-
magera pas le modèle.
Toujours
tourner l’inter-
rupteur “ON/OFF” (marche/arrêt) à
la position “OFF” (arrêt), et ensuite
appuyer sur la gâchette pour dis-
siper la pression avant de
débrancher le cordon d’alimenta-
tion. Risque
d’injection. Le
modèle pulvérisera lorsque la
gâchette est actionnée si l’interrup-
teur “ON/OFF” (MARCHE/ ARRÊT)
est dans la position “ON” (EN
MARCHE). Toujours pointer le pis-
tolet dans une direction hors de
danger.
!
AVERTISSEMENT
!
ATTENTION
Appelez 1-800-330-0712
pour le Service Technique
Cordon
1. Branchez le cordon dans une prise
mise àla terre de 120 V et appuyez
sur le bouton de réinitialisation tel
qu’illustréàla figure 3.
2. ON DOIT LE FAIRE CHAQUE FOIS
QU’ON BRANCHE L’UNITÉDANS UNE
PRISE.
Reset
Figure 3 - Prise de terre/réinitialisation
Réinitialisation
Instructions de Montage et Liste
de Pièces de Rechange PW1345B
1. Introduire la lance dans le pistolet et
tourner au sens des aiguilles d’une
montre àl’arrêt positif tel qu’indiqué
sur la Figure 4.
2. S’assurer que l’interrupteur soit dans la
position OFF (hors circuit).
3. Brancher le tuyau haute pression et le
montage de pistolet au modèle.
Branchement du Système
Figure 4 - Branchement de Pistolet/Lance
4. Brancher le tuyau d’arrosage selon les
directives: Instructions de
Branchement du Tuyau
d’Arrosage.
5. Branchez le cordon dans la prise mise
àla terre de 120V.
6. Faire circuler l’eau.
7. Appuyer sur et tenir la gâchette du
pistolet pendant une minute afin de
dissiper la pression et d’enlever l’air
emprisonnédans le système.
8. Tourner l’interrupteur “ON”(en
marche).
REMARQUE: SE RÉFÉRER AU MANUEL
DU PRODUIT POUR LES INSTRUCTIONS
D’OPÉRATION
Figure 5
Interrupteur
Général
Tuyau
Haute
Pression
Prise GFCI

8Fr
Instructions de Montage et Liste
de Pièces de Rechange PW1345B
Liste de Pièces de Rechange
No de No de
Réf. Description Pièce Qté.
1 Lance Réglable PM235800SV 1
2 Lance courte PM235900SV 1
3 Pistolet/tuyau PM230300SV 1
4 Raccord Intermédiaire PM022100AV 1
5 Raccord Rapide PM020600SV 1
* 6 Nettoyeur de Buse PM008500AV 1
7 Applicateur de Détergent PM014700SV 1
* 8 Couvercle de boîte àoutils HV601500SV 1
* 9 Cuve de boîte àoutils HV601600SV 1
* Équipement en option, pas fourni avec tous les modèles.
Pour Pièces de Rechange,
Appelez 1-800-330-0712
S’il vous plaît fournir l’information suivante:
-Numéro de Modèle
-Numéro de Série (si applicable)
-Description et numéro de la pièce indiqués
sur la liste de pièces de rechange
Correspondance:
The Campbell Group / Parts Dept.
100 Production Drive
Harrison, OH 45030 U.S.A.
Pulvérisateur de
Lavage Électrique
Si’il vous plaît lire et conserver ces instructions. Lire attentivement avant de monter,
installer, utiliser ou de procéder à l’entretien du produit décrit. Se protéger ainsi que les
autres en observant toutes les instructions de sécurité, sinon, il y a risque de blessure et /
ou dégâts matérials? Conserver ces instructions comme référence.
Instructions de Montage et Liste
de Pièces de Rechange PW1345B
REMARQUE: SE RÉFÉRER AU MANUEL DU PRODUIT
POUR TOUTES LES INSTRUCTIONS DE SÉCURITÉ
IN459400AV 12/00
© 2000 Campbell Hausfeld 5Fr
Spécifications Pression Puissance Température
Max avec du Max. Poids
Pouvoir de Lance CapacitéMoteur d’Eau du
Modèle nettoyage Standarde Maximum (Monophasé) Tension d’Arrivée Modèle
PW1345B 54680 8964 kPa 6,1 L/min 13 A 120V 38°C 11,3 kg
Instructions de Montage
Branchement du Tuyau d’Arrosage
Figure 2 - Branchement de Tuyau d’Arrosage
1. Fixer le raccord intermédiaire au
raccord d’admission sur le modèle
(ceci pourrait déjàêtre fixéàla
pompe).
2. Brancher le raccord rapide au tuyau
d’arrosage.
3. Tirer le côté“A”du raccord rapide
vers le tuyau d’arrosage et le pouss-
er sur le raccord intermédiaire.
4. Pousser le côté“A”du raccord rapi-
de vers le raccordement intermédi-
aire et relâcher.
"A"
Tuyau
d’arrosage
Figure 1
Raccord Rapide
Raccord
Intermédiaire
3
1
2
6*
7
8*
9*
4
5

IN459400AV 12/00
© 2000 Campbell Hausfeld
Hidrolavadora
Eléctrica
Sírvase leer y conservar estas instrucciones. Léalas cuidadosamente antes de intentar
armar, instalar, operar o efectuar mantenimiento al producto descrito. Protéjase a sí
mismo y a los demás observando toda la información de seguridad. ¡El no cumplir con
las instrucciones podría ocasionar lesiones personales y/o daños materiales! Conserve
estas instrucciones para futura referencia.
Instrucciones de montaje y lista de piezas PW1345B
NOTA: LAS MEDIDAS DE SEGURIDAD SE
ENUMERAN EN EL MANUAL DEL PRODUCTO
SEGURIDAD
Conexión de la Manugera de Jardín
Especificaciones
Presión Temperatura Peso
Máx Potencia Máxima de
Poder de on lanza Capacidad de Motor del Agua la
Modelo limpieza estándar Máxima (Monofásico) Voltaje de Entrada Unidad
Instrucciones de Montaje
PW1345B 546,80 89,64 bar 6,1 L/min 13 A 120V 38°C 11,3 kg
1. Inserte el adaptador de manguito en
la conexión de entrada de la unidad
(es posible que ya estéconectado a la
bomba).
2. Fije el conector rápido en la
manguera de jardín.
3. Jale el extremo "A" del conector rápi-
do hacia la manguera de jardín y
conéctelo en el adaptador de man-
guito.
4. Empuje el extremo "A" del conector
rápido hacia el adaptador de man-
guito, y suéltelo.
"A"
Figura 2 - Conexión de la manguera de jardín
Manguera de
jardín
Figura 1
9Sp
Assembly Instructions and Parts List PW1345B
Ref. Part
No. Description Number Qty.
For Replacement Parts,
Call 1-800-330-0712
Replacement Parts List Please provide following information:
-Model number
-Serial number (if any)
-Part description and number as
shown in parts list
Address parts correspondence to:
The Campbell Group / Parts Dept.
100 Production Drive
Harrison, OH 45030 U.S.A.
1 Adjustable Lance PM235800SV 1
2 Short Lance PM235900SV 1
3 Gun/Hose PM230300SV 1
4 Nipple Adapter PM022100AV 1
5 Quick Connect Fitting PM020600SV 1
* 6 Tip Cleaner PM008500AV 1
7 Detergent Applicator PM014700SV 1
* 8 Tool Box Lid HV601500SV 1
* 9 Tool Box Tub HV601600SV 1
* Optional equipment, may not be supplied with all models.
3
1
2
6*
7
8*
9*
4
www.chpower.com
4
5
Conector rápido
Adaptador de
manguito

10 Sp
Instrucciones de montaje y lista de piezas PW1345B
¡IMPORTANTE !
Esta arandela de presión estáequipada
con un microinterruptor sensible al
flujo de agua. Este interruptor de
arranque y parada instantáneos detec-
ta el flujo del agua en la bomba.
Cuando se suelta el gatillo, el agua deja
de fluir por la bomba. Entonces, el
interruptor de arranque y parada
instantáneos apaga el motor para pro-
teger la bomba del recalentamiento.
FUNCIONAMIENTO
1. Coloque el interruptor "ON/-OFF"
("ENCENDIDO/APAGADO") en "ON"
("ENCENDIDO").
2. Tire del gatillo de la pistola para
comenzar a rociar agua.
3. Suelte el gatillo. El motor de la
hidrolavadora se detendrá.
4. Para rociar nuevamente, oprima el
gatillo, y el motor y la bomba arran-
carán otra vez.
NOTA: El motor puede ocasionalmente
funcionar por un corto tiempo para lle-
var agua fresca fría a la bomba, aunque
se haya soltado el gatillo. Esto es parte
del funcionamiento normal y no
dañarála unidad. Ponga
siempre el inter-
ruptor "ON/OFF" (ENCENDIDO/APA-
GADO) en "OFF" (APAGADO) y
luego oprima el gatillo de la pistola
para liberar la presión en la
manguera, antes de desenchufar el
cordón eléctrico. Peligro
de inyeccion. La
unidad comenzará a rociar al oprim-
ir el gatillo si el interruptor
"ON/OFF" ("ENCENDIDO/APAGA-
DO") esta en la posición "ON"
(encendido). Siempre apunte la pis-
tola hacia una posición segura.
!ADVERTENCIA
!PRECAUCION
Llame al 1-800-330-0712
para Servicio Técnico
(sólo en los Estados Unidos)
Cable de Corriente Eléctrica
1. Enchufe el cable de corriente eléctrica a
un tomacorriente con tierra de 120V y
presione el botón de reposición como se
muestra en la figura 3.
2. SE DEBE HACER ESTO CADA VEZ QUE LA
UNIDAD SE ENCHUFE EN UN TOMACOR-
RIENTE.
Reset
Figura 3 - Enchufe con tierra/botón de
reposición
Dispositivo de reposición
3www.chpower.com
Assembly Instructions and Parts List PW1345B
1.Insert lance into the gun and turn
clockwise to positive stop as shown in
Figure 4.
2.Ensure that the power switch is in the
“OFF”position.
3.Attach the high pressure hose and
gun assembly to the unit.
4.Connect garden hose as explained
under Garden Hose Connection
Instructions.
5.Plug the power cord into a grounded
120V outlet.
6.Turn water on.
7.Depress and hold the trigger on the
gun for one minute to release pres-
sure and remove any air trapped in
the system.
8.Turn the “ON/OFF”switch to the
“ON”position.
NOTE: REFER TO PRODUCT MANUAL
FOR OPERATING INSTRUCTIONS
System Connection
Figure 4 - Gun/Lance Connection
13 mm
Figure 5
Power
Switch
High
Pressure
Hose
Outlet
Inlet (See Garden
Hose Connection
page 1)
Gun
GFCI Plug

13 mm
Interruptor
Manguera
de alta
presión
Salida
Entrada (Vea la
conexión de la
manguera en
página 1)
Pistola
11 Sp
Instrucciones de montaje y lista de piezas PW1345B
4.Conecte la manguera de jardín según
se explica en Instrucciones de conex-
ión de la manguera de jardín.
5.Enchufe el cordón de corriente en un
tomacorrientes de 120 V con conex-
ión a tierra.
6.Abra la llave del agua.
7.Oprima el gatillo y manténgalo pre-
sionado por 1 minuto para liberar la
presión y liberar el aire atrapado en
el sistema.
8.Coloque el interruptor "ON/OFF"
(“ENCENDIDO/APAGADO”) en la
posición "ON" ("ENCENDIDO").
NOTA: LAS INSTRUCCIONES DE FUN-
CIONAMIENTO SE ENUMERAN EN EL
MANUAL DEL PRODUCTO.
1.Inserte la lanza en la pistola y gírela
en el sentido de las agujas del reloj
hasta que llegue a su tope, como se
muestra en la figura 4.
2.Verifique que el interruptor estéen
la posición "OFF" ("APAGADO").
3.Conecte la manguera de alta presión
y el ensamblaje de la pistola en la
unidad.
Conexión del Sistema
Figura 4 - Conexión de la pistola y lanza
Figura 5
! IMPORTANT !
This pressure washer is equipped with
a microswitch sensitive to water flow.
This Instant Start/Stop switch (ISS)
senses water flow in the pump. When
the trigger is released, water stops
flowing through the pump. The ISS
then automatically turns the motor
off to protect pump from overheat-
ing.
OPERATION
1.Turn the “ON/OFF”switch to “ON”.
2.Pull trigger on gun to begin spray-
ing water.
3.Release trigger. The pressure wash-
er motor will stop running.
4.To spray again, pull trigger and
motor and pump will restart.
Note: Occasionally the motor may
run for a short time to bring fresh,
cool water into the pump even if trig-
ger is released. This is part of normal
operation and will not damage the
unit. Always turn the
“ON/OFF” switch to
“OFF” then trigger gun to release
hose pressure before unplugging
power cord.Risk of Injection.
Unit will start spray-
ing when trigger is squeezed if
on/off switch is in “ON” position.
Always point gun in safe direc-
tion.
!
WARNING
!
CAUTION
Call 1-800-330-0712
for Technical Service
Power Cord
1. Plug the power cord into a ground-
ed 120V outlet and press the reset
button as shown in figure 3.
2. THIS MUST BE DONE EACH TIME THE
UNIT IS PLUGGED IN AN OUTLET.
Reset
Figure 3 - Grounded plug/reset button
Assembly Instructions and Parts List PW1345B
2
www.chpower.com
Enchufe GFCI

12 Sp
Instrucciones de montaje y lista de piezas PW1345B
Lista de Repuestos
No. de Número del
Ref. Descripción Repuesto Ctd.
Sírvase proporcionar la siguiente información:
-Número de modelo
-Número de serie (si lo hubiera)
-Descripción y número del repuesto, según se
indica en la lista de repuestos.
Dirija su correspondencia sobre repuestos a:
The Campbell Group / Parts Dept.
100 Production Drive
Harrison, OH 45030 U.S.A.
1 Lanza regulable PM235800SV 1
2 Lanza corta PM235900SV 1
3 Pistola/manguera PM230300SV 1
4 Adaptador de manguito PM022100AV 1
5 Conector rápido PM020600SV 1
* 6 Limpiador de puntas PM008500AV 1
7 Aplicador de detergente PM014700SV 1
* 8 Tapa de la caja de herramientas HV601500SV 1
* 9 Caja de herramientas HV601600SV 1
* Equipo opcional, tal vez no se suministre con todos los modelos.
Para ordenar repuestos,
sírvase llamar al
1-800-330-0712
(En los Estados Unidos,
o llame a su distribuidor
local)
Garden Hose Connection Instructions
1.Attach nipple adapter to inlet fit-
ting on the unit (this may already
be attached to the pump).
2.Attach quick connect fitting to gar-
den hose.
3.Pull side “A” of quick connect fit-
ting toward garden hose and push
onto nipple adapter.
4.Push side “A” of quick connect fit-
ting towards nipple adapter and
release.
Figure 2 - Garden Hose Connection
Electric Pressure
Washer
Please read and save these instructions. Read carefully before attempting to assemble,
install, operate or maintain the product described. Protect yourself and others by
observing all safety information. Failure to comply with instructions could result in per-
sonal injury and/or property damage! Retain instructions for future reference.
IN459400AV 12/00
© 2000 Campbell Hausfeld
Specifications
Max Pressure Motor Maximum
with Power Inlet
Cleaning Standard Maximum (Single Water Unit
Model Power Lance Capacity Phase) Voltage Temp. Weight
Assembly Instructions
Assembly Instructions and Parts List PW1345B
NOTE: REFER TO PRODUCT MANUAL FOR
ALL SAFETY INSTRUCTIONS
Figure 1
PW1345B 2080 1300 psi 1.6 GPM 13 Amps 120V 100˚F 25 lbs.
For parts, product & service information
visit www.chpower.com
"A"
Garden Hose
Quick Connect Fitting
Nipple Adapter
3
1
2
6*
7
8*
9*
4
5
