Campbell Hausfeld PW167612AV User manual

Max Pressure with Effective Pressure Maximum Motor Power Maximum Inlet Unit
Model Standard Lance w/Turbo Lance Capacity (Single Phase) Voltage Water Temperature Weight
Electric Pressure
Washer
Please read and save these instructions. Read carefully before attempting to assemble, install, operate or maintain the product described.
Protect yourself and others by observing all safety information. Failure to comply with instructions could result in personal injury and/or prop-
erty damage! Retain instructions for future reference.
Specifications
PW167612AV 1600 psi 1750 psi 1.6 GPM 14.5 Amps 120 V 100˚F 39 lbs.
Installation Instructions

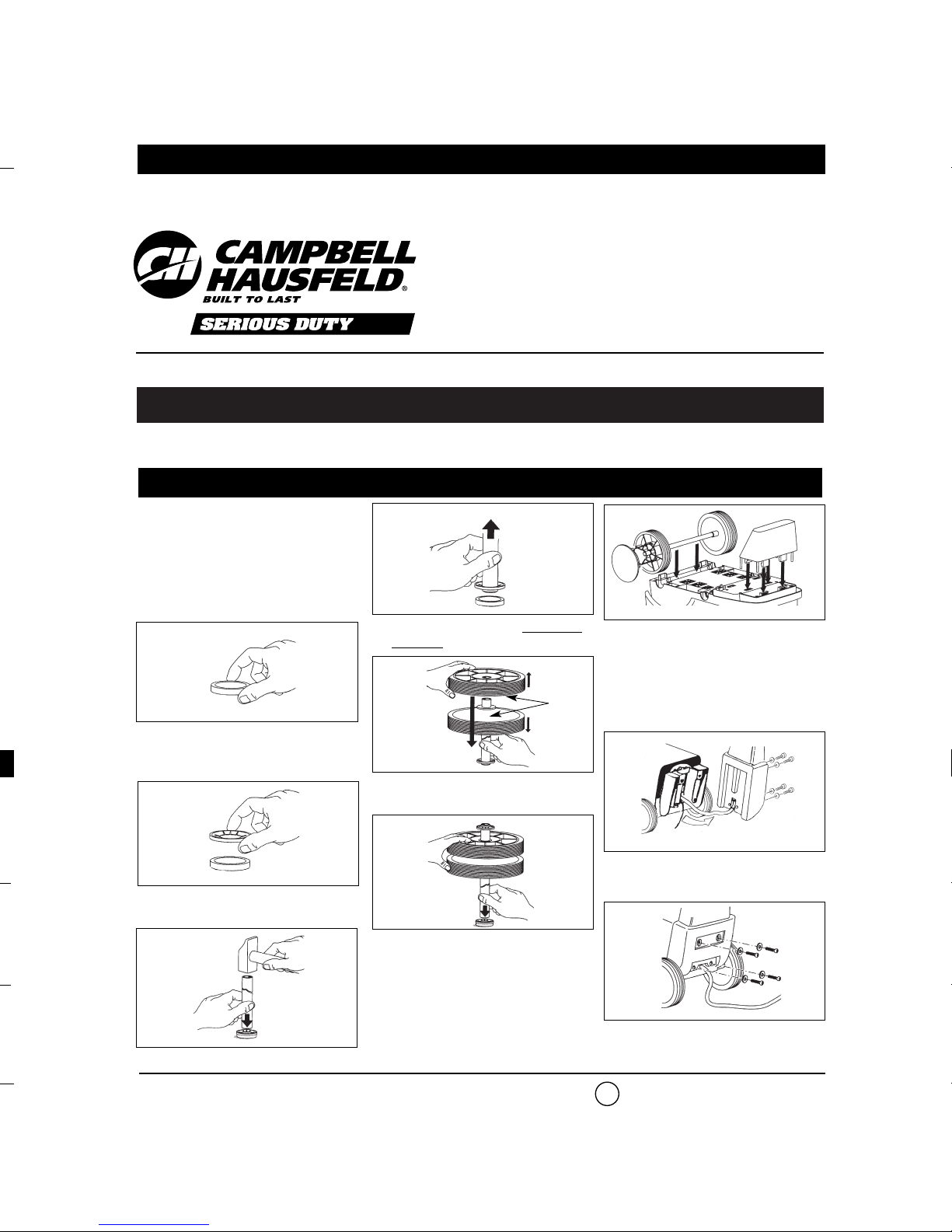

Assembly Instructions and Parts List PW167612AV
NOTE: REFER TO PRODUCT MANUAL FOR
ALL SAFETY INSTRUCTIONS
Tools Required for Installation:
●Flat Screwdriver
●Hammer/Mallet
●Adjustable Wrench
1. Set plastic spacer (included in parts
pack) on workbench (Figure 1).
2. Place “star shaped” retaining ring on
the spacer (tangs pointing down)
(Figure 2).
3. Tap the retaining ring onto the axle
(Figure 3 & 4).
4. Put both wheels on axle, solid sides
together (Figure 5).
5. Attach opposite ring in the same
manner (Figure 6).
6. Slide wheels out and snap axle into
place on the underside of body
(Figure 7).
7. Snap wheel covers on the wheel.
8. Attach foot to front of pressure wash-
er body (Figure 7).
9. Hook up chemical suction hose to the
tip on the bottom of the handle
(Figure 8).
10. Attach black handle with enclosed
screws and washers (Figure 9).
Figure 1
IN457001AV 2/03
UL
Approved
Figure 2
Figure 4
Figure 5
Figure 6
Figure 7
Figure 9
Figure 8
Figure 3
Solid
Sides
Instrucciones de montaje y lista de piezas PW167612AV
© 2003 Campbell Hausfeld/Scott Fetzer For parts, product & service information
visit www.chpower.com
No. de Número de
Ref. Descripción Repuesto Cant.
Para ordenar repuestos, sírvase llamar al 1-800-330-0712
(En los Estados Unidos, o llame a su distribuidor local)

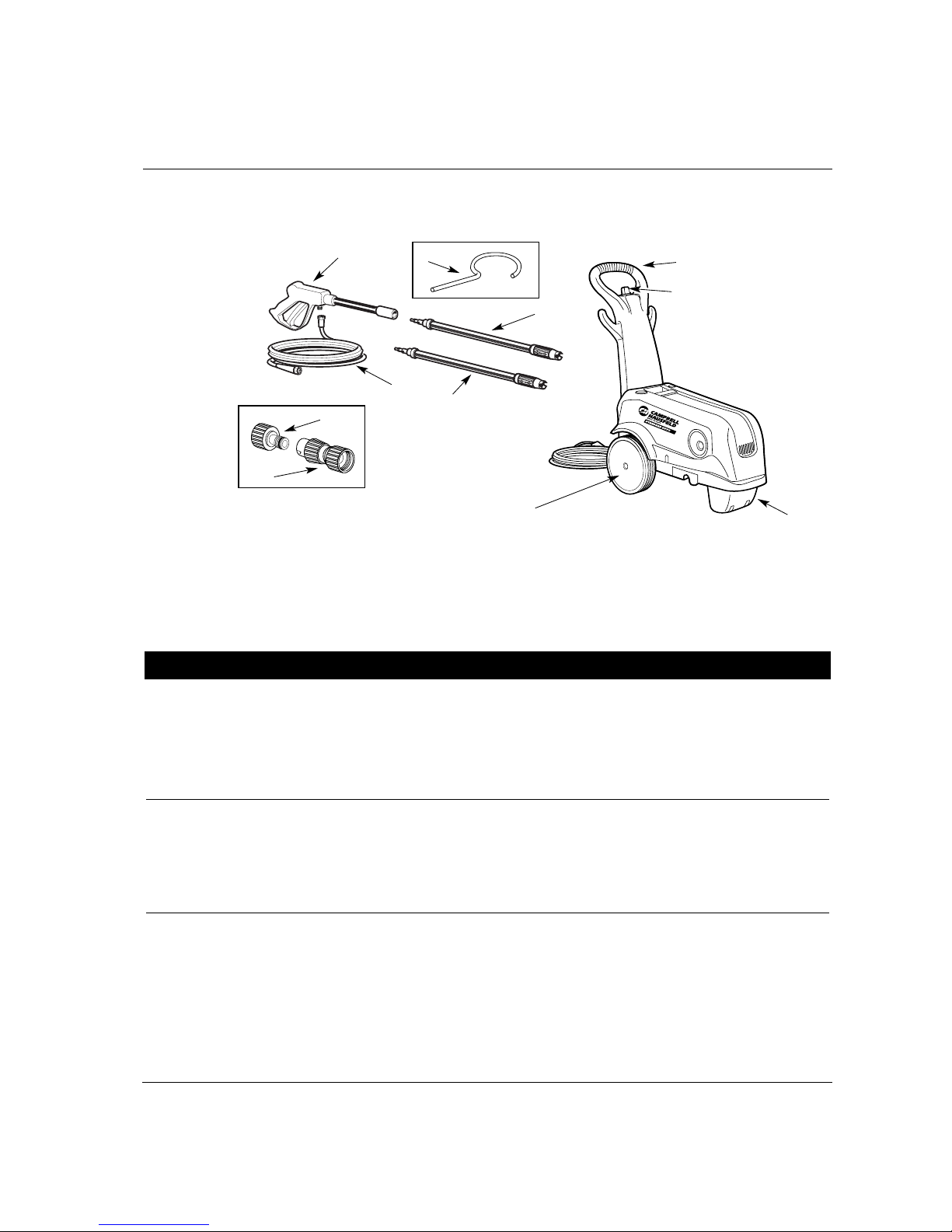

Lista de Repuestos
Sírvase proporcionar la siguiente información
-Número de modelo
-Número de serie (si lo hubiera)
-Descripción y número del repuesto, según se
indica en la lista de repuestos
Dirija su correspondencia sobre
repuestos a:
The Campbell Group / Parts Dept.
100 Production Drive
Harrison, OH 45030 U.S.A.
1 Lanza regulable PM257000SV 1
2 Lanza turbo PM257100SV 1
3 Manguera PM243600AV 1
4 Pistola PM037201AV 1
5 Niple adaptador PM022100AV 1
6 Conector rápido PM020600SV 1
7 Limpiador de puntas PM008500AV 1
8 Tanque de Detergente PM059000SV 1
9 Paquete de piezas (Mango Superior/Ruedas/Pata Delantera) PM062200SV 1
10 Eje PM062400SV 1
11 Ruedas PM059100SV 2
12 Tapa de las ruedas PM059200SV 2
13 Pata Delantera PM059400AV 1
14 Tapa, Tanque de Detergente PM060000SV 1
1
3
5
4
6
7
2
Para ordenar repuestos, sírvase llamar al 1-800-330-0712
(En los Estados Unidos, o llame a su distribuidor local)
8
13
10, 11, y 12
14

3. Conecte la manguera de alta presión
y el conjunto de pistola en la unidad.
4. Conecte la manguera de jardín según
se explica en Instrucciones de conex-
ión de la manguera de jardín.
5. Enchufe el cordón de corriente en un
tomacorrientes de 120 V con conex-
ión a tierra, que se encuentre en un
circuito dedicado.
6. Abra la llave del agua.
7. Presione el gatillo y manténgalo pre-
sionado por 1 minuto para liberar la
presión y remover el aire atrapado en
el sistema.
8. Mueva el interruptor "ON/OFF"
(“ENCENDIDO/APAGADO”) a la posi-
ción "ON" ("ENCENDIDO").
NOTA: PARA OBTENER INSTRUC-
CIONES DE OPERACIÓN, CONSULTE
EL MANUAL DEL PRODUCTO.
1. Inserte la lanza en la pistola y gírela
en el sentido de las agujas del reloj
hasta que llegue a su tope, como se
muestra en la Figura 12.
2. Verifique que el interruptor de
energía esté en la posición "OFF"
("APAGADO").
11 Sp

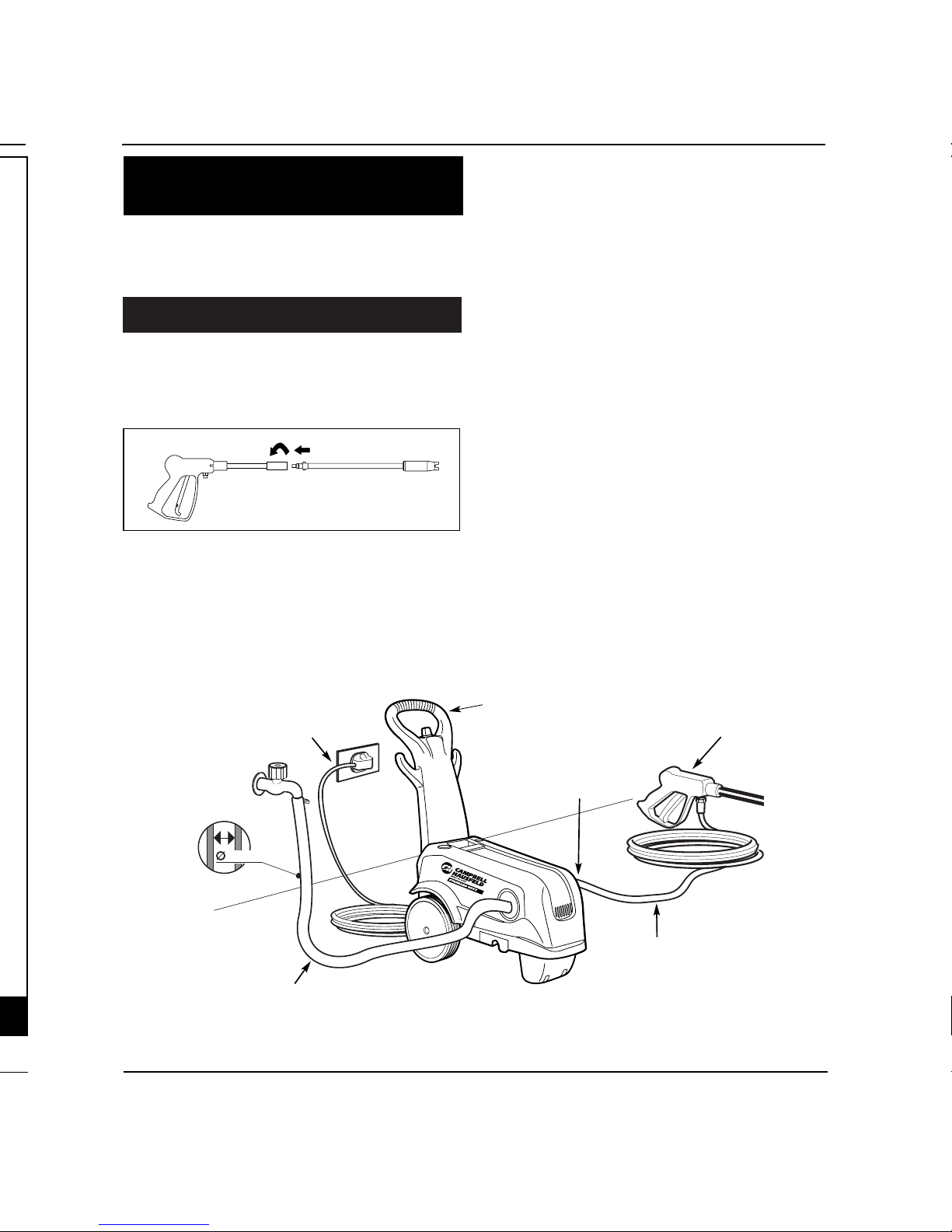

Figura 13 - Leyendas para la conexión
System Connection
Figura 12 - Conexión de la pistola y lanza
Cable de Corriente Eléctrica
Continuación
Instrucciones de Montaje y Lista de Piezas PW167612AV
2. SE DEBE HACER ESTO CADA VEZ QUE LA
UNIDAD SE ENCHUFE EN UN TOMACOR-
RIENTE.

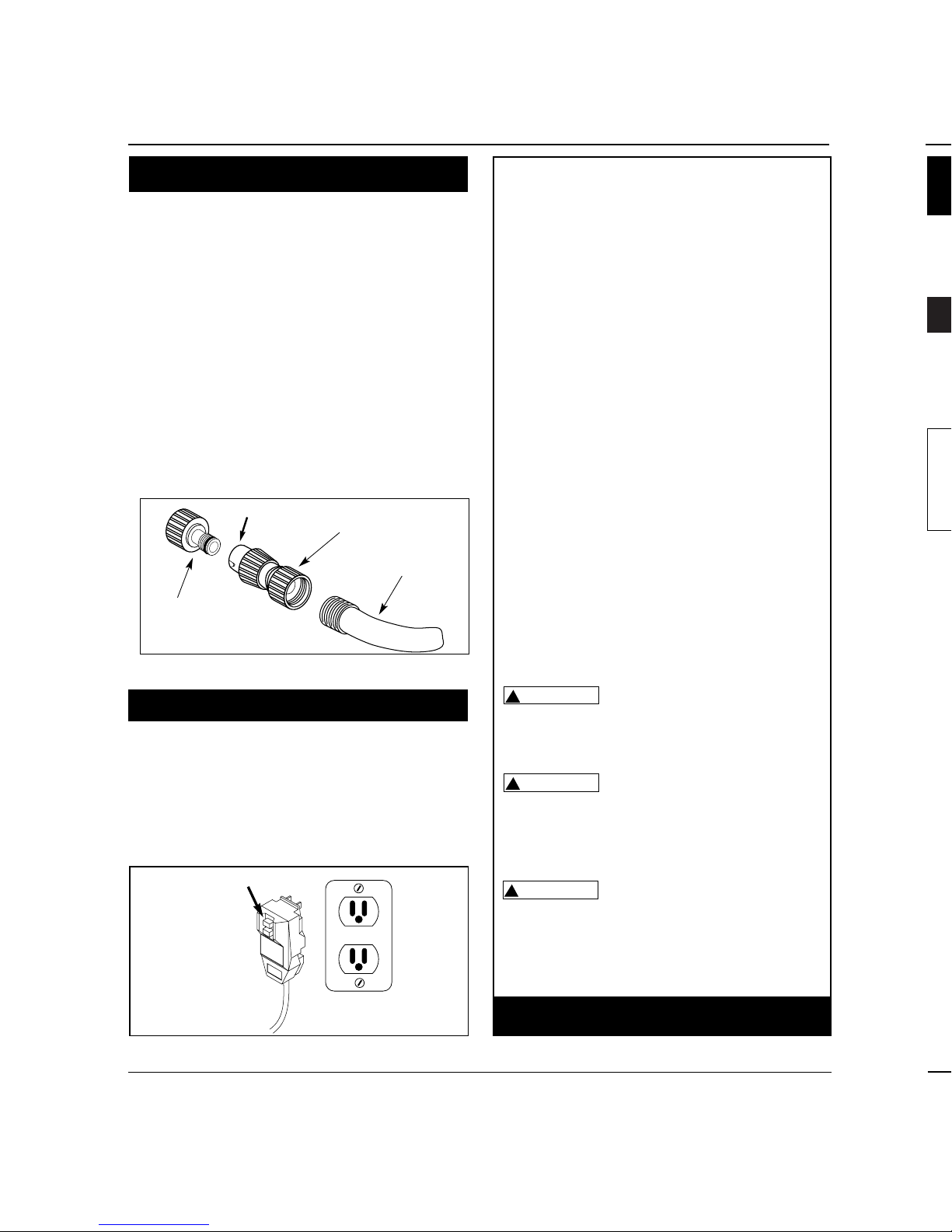

Garden Hose Connection
GARDEN HOSE CONNECTION
INSTRUCTIONS
1. Attach nipple adapter to inlet fitting
on the unit (this may already be
attached to the pump).
2. Attach quick connect fitting to gar-
den hose.
3. Pull side “A” of quick connect fitting
toward garden hose and push onto
nipple adapter.
4. Push side “A” of quick connect fitting
towards nipple adapter and release.
"A"
Figure 10 - Garden Hose Connection
Quick Connect Fitting
Garden Hose
Nipple
Adapter
! IMPORTANT !
This pressure washer is equipped with a
microswitch sensitive to water flow. This
Instant Start/Stop switch (ISS) senses
water flow in the pump. When the trig-
ger is released, water stops flowing
through the pump. The ISS then auto-
matically turns the motor off to protect
pump from overheating.
OPERATION
1. Pull trigger on gun.
2. Turn the “ON/OFF”switch to “ON”.
3. Release trigger. The pressure washer
motor will stop running.
4. To spray again, pull trigger and motor
and pump will restart.
Note: Occasionally the motor may run
for a short time to bring fresh, cool
water into the pump even if trigger is
released. This is part of normal opera-
tion and will not damage the unit.
Always turn the
“ON/OFF” switch to “OFF”
then trigger gun to release hose pres-
sure before unplugging power cord.
Risk of equipment dam-
age. Always make sure
the “ON/OFF” switch on the unit is
“OFF” and unit is unplugged prior to
storage.
Risk of Injection.
Unit will start spraying
when trigger is squeezed if on/off
switch is in “ON” position. Always
point gun in safe direction.
!
WARNING
!
CAUTION
!
CAUTION
Call 1-800-330-0712
for Technical Service
Assembly Instructions and Parts List PW167612AV
2
www.chpower.com
Power Cord
1. Plug the power cord into a ground-
ed 120V outlet and press the reset
button as shown in Figure 11.
2. THIS MUST BE DONE EACH TIME THE
UNIT IS PLUGGED IN AN OUTLET.
Reset
Figure 11 - Grounded plug/reset button
13 mm
Tomacorrientes con dispositivo
de conexión a tierra contra
cortocircuitos
Manguera de
alta presión
Pistola
Manguera
de jardín
Salida
Mango/Tanque de
Detergente

10 Sp
Conexión de la Manguera
de Jardín
"A"
Figura 10 - Conexión de la manguera de
jardín
Conector rápido
Manguera de
jardín
Adaptador de
manguito
¡IMPORTANTE !
Esta lavadora a presión estáequipada con
un microinterruptor sensible al flujo del
agua. Este interruptor de arranque y para-
da instantáneos detecta el flujo del agua
en la bomba. Cuando se suelta el gatillo, el
agua deja de fluir por la bomba. Entonces,
el interruptor de arranque y parada instan-
táneos apaga el motor para proteger la
bomba del recalentamiento.
OPERACIÓN
1. Presione el gatillo en la pistola.
2. Coloque el interruptor "ON/OFF"
("ENCENDIDO/APAGADO") en "ON"
("ENCENDIDO").
3. Suelte el gatillo. El motor de la lavadora
a presión se detendrá.
4. Para rociar nuevamente, tire del gatillo,
y el motor y la bomba arrancarán otra
vez.
NOTA: El motor puede ocasionalmente
funcionar por un corto tiempo para llevar
agua fresca fría a la bomba, aunque se
haya soltado el gatillo. Esto es parte del
funcionamiento normal y no dañarála
unidad. Ponga
siempre el interrup-
tor "ON/OFF" (ENCENDIDO/APAGADO) en
"OFF" (APAGADO) y luego presione el
gatillo de la pistola para liberar la presión
en la manguera, antes de desenchufar el
cordón de energía. Riesgo de daño
al equipo. Siempre
asegúrese de que el interruptor
"ON/OFF" (ENCEDIDO/APAGADO) de la
unidad se encuentre en la posición
"OFF" (APAGADO) y que la unidad esté
desenchufada antes de guardarla.
Peligro
de inyeccion. La
unidad comenzara a rociar al oprimir el
gatillo si el interruptor "ON/OFF"
("ENCENDIDO/APAGADO") esta en la posi-
cion "ON" (encendido). Siempre apunte la
pistola hacia una posicion segura.
!ADVERTENCIA
!PRECAUCION
!PRECAUCION
Llame al 1-800-330-0712
para Servicio Técnico
(sólo en los Estados Unidos)
INSTRUCCIONES DE CONEXIÓN DE
LA MANGUERA DE JARDÍN
1. Inserte el adaptador de manguito en
la conexión de entrada de la unidad
(es posible que ya estéconectado a la
bomba).
2. Fije el conector rápido en la
manguera de jardín.
3. Jale el extremo "A" del conector
rápido hacia la manguera de jardín y
conéctelo en el adaptador de man-
guito.
4. Empuje el extremo "A" del conector
rápido hacia el adaptador de man-
guito, y suéltelo.
Instrucciones de Montaje y Lista de Piezas PW167612AV
Cable de Corriente Eléctrica
1. Enchufe el cable de corriente eléctrica a
un tomacorriente con tierra de 120V y
presione el botón de reposición como se
muestra en la Figura 11.
Reset
Figura 11 - Enchufe con tierra/botón de
reposición
Dispositivo de reposición
3www.chpower.com
Assembly Instructions and Parts List PW167612AV

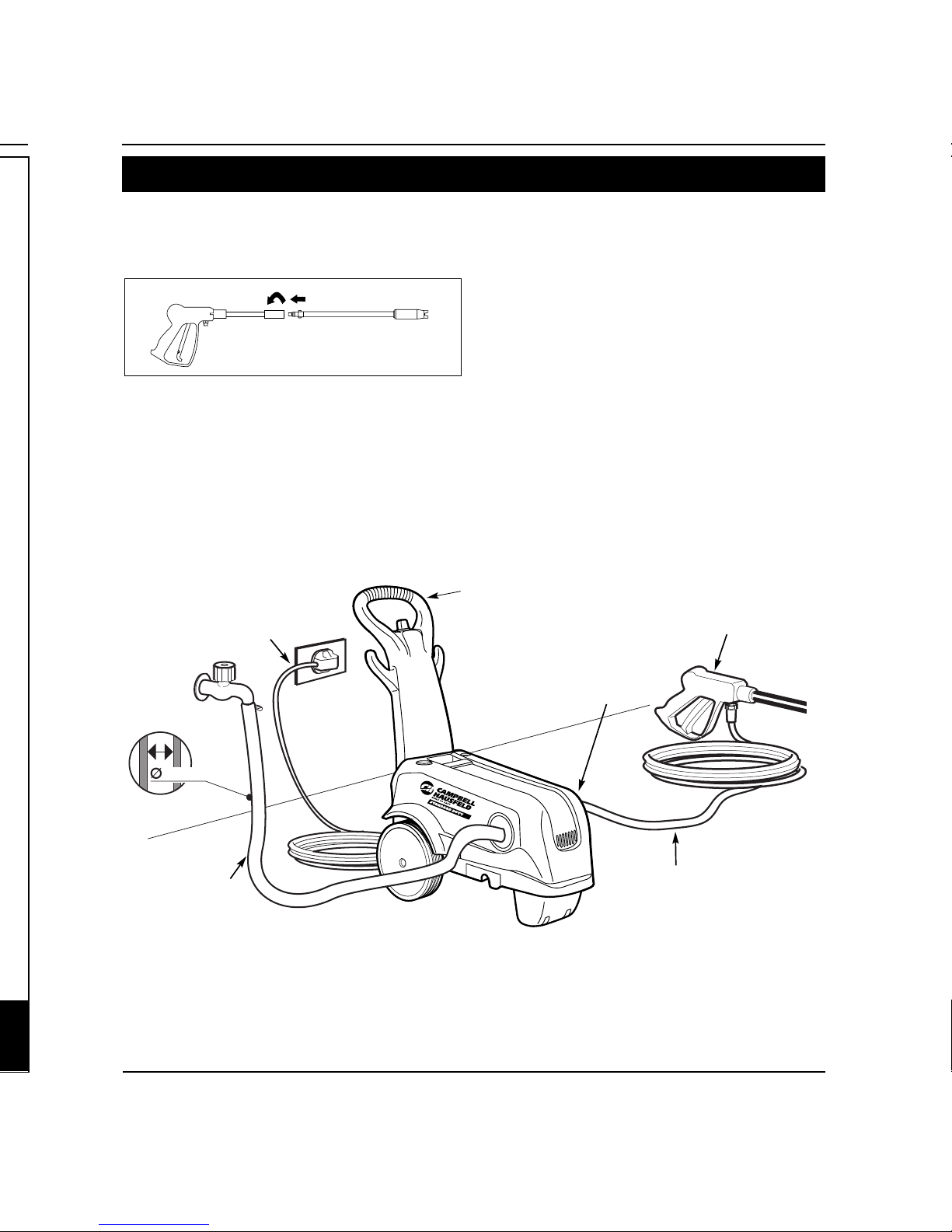

Figure 13 - Connection Call-Outs
1. Insert lance into the gun and turn
clockwise to positive stop as shown in
Figure 12.
2. Ensure that the power switch is in the
“OFF”position.
3. Attach the high pressure hose and
gun assembly to the unit.
4. Connect garden hose as explained
under Garden Hose Connection
Instructions.
5. Plug the power cord into a grounded
120V outlet, that is on a dedicated
circuit.
6. Turn water on.
7. Depress and hold the trigger on the
gun for one minute to release pres-
sure and remove any air trapped in
the system.
8. Turn the “ON/OFF”switch to the
“ON”position.
NOTE: REFER TO PRODUCT MANUAL
FOR OPERATING INSTRUCTIONS
System Connection
Figure 12 - Gun/Lance Connection
13 mm
Outlet
Electrical Cord
with GFCI
High
Pressure
Hose
Gun
Garden
Hose
Handle/Detergent
Tank

7. Calce las tapas de las ruedas en las
ruedas.
8. Conecte la pata en la parte delantera
de la hidrolavadora (Figura 7).
9. Conecte la manguera de succión de
químicos a la parte inferior del
mango (Figura 8).
10. Conecte el mango negro con los
tornillos y arandelas incluídos (Figura
9).
4. Conecte ambas ruedas al eje, , con
los lados sólidos juntos (Figura 5).
5. Conecte el anillo del otro lado del
mismo modo (Figura 6).
6. Deslice las ruedas hacia afuera y calce
el eje en la parte inferior de la unidad
(Figura 7).
Presión Máx Presión Efectiva Capacidad Potencia de Motor Temperatura Máxima Peso de
Modelo con Lanza Estándar con Lanza Turbo Máxima (Monofásico) Voltaje del Agua de Entrada la unidad
Hidrolavadora
Eléctrica
Sírvase leer y conservar estas instrucciones. Léalas cuidadosamente antes de intentar armar, instalar, operar o efectuar mantenimiento al pro-
ducto descrito. Protéjase a sí mismo y a los demás observando toda la información de seguridad. ¡El no cumplir con las instrucciones podría oca-
sionar lesiones personales y/o daños materiales! Conserve estas instrucciones para futura referencia.
Especificaciones
PW167612AV 110,32 bar 120,66 bar 6,4 L/min 14.5 A 120 V 38ºC 17,7 kg
Instrucciones para la Instalación

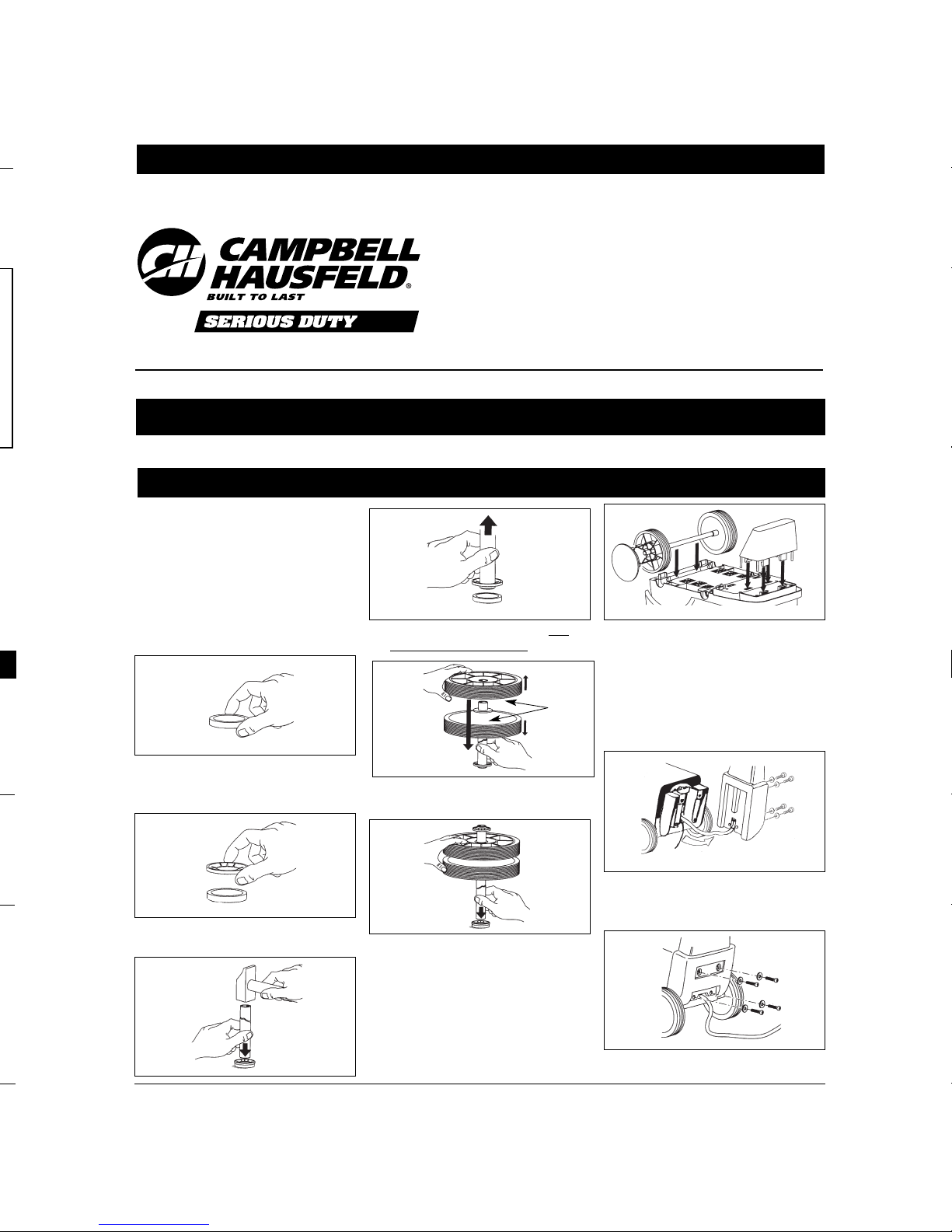

Instrucciones de montaje y lista de piezas PW167612AV
NOTA: LAS MEDIDAS DE SEGURIDAD SE
ENUMERAN EN EL MANUAL DEL
PRODUCTO
9Sp
Herramientas necesarias para instalar la
unidad:
●Desarmador plano
●Martillo
●Llave inglesa
1. Coloque el separador plástico (incluí-
do en el paquete de piezas) sobre la
mesa de trabajo (Figura 1).
2. Coloque el anillo “en forma de estrel-
la”en el separador (con las aletas
hacia abajo) (Figura 2).
3. Instale el anillo de retensión en el eje
(Figuras 3 & 4).
Figura 9
Figura 8
Figura 7
Figura 2
Figura 1
Figura 3
Figura 4
Figura 5
Figura 6
Lados
Sólidos
IN457001AV 2/03
Assembly Instructions and Parts List PW167612AV
4© 2003 Campbell Hausfeld/Scott Fetzer
www.chpower.com
Ref. Part
No. Description Number Qty.
For Replacement Parts,
Call 1-800-330-0712
Replacement Parts List
Please provide following information:
-Model number
-Serial number (if any)
-Part description and number as shown in
parts list
Address parts correspondence to:
The Campbell Group / Parts Dept.
100 Production Drive
Harrison, OH 45030 U.S.A.
1 Adjustable Lance PM257000SV 1
2 Turbo Lance PM257100SV 1
3 Hose PM243600AV 1
4 Gun PM037201AV 1
5 Nipple Adapter PM022100AV 1
6 Quick Connect Fitting PM020600SV 1
7 Tip Cleaner PM008500AV 1
8 Detergent Tank PM059000SV 1
9 Hardware Pack (Upper Handle/Wheels/Front Foot) PM062200SV 1
10 Axle PM062400SV 1
11 Wheels PM059100SV 2
12 Wheel Covers PM059200SV 2
13 Front Foot PM059400AV 1
14 Cap, Detergent Tank PM060000SV 1
1
3
5
4
6
7
2
8
13
10, 11, & 12
14
REPAIR MANUAL FOR
PRESSURE WASHERS
NOW AVAILABLE!
•Step-by-step instructions
lead you through the
removal, inspection and
replacement of key parts
•Jam-packed with pictures,
line art and exploded views
To order call
1-800-330-0712

Pulvérisateur de
Lavage Électrique
S’il vous plaît lire et conserver ces instructions. Lire attentivement avant de monter, installer, utiliser ou de procéder à l’entretien du produit
décrit. Se protéger ainsi que les autres en observant toutes les instructions de sécurité, sinon, il y a risque de blessure et/ou dégâts matériels!
Conserver ces instructions comme référence.
Spécifications
PW167612AV 11032 kPa 12066 kPa 6,4 L/min 14.5 A 120 V 38ºC 17,7 kg
Instructions D’Installation
Instructions de Montage et Liste de Pièces de Rechange PW167612AV
REMARQUE: SE RÉFÉRER AU MANUEL DU
PRODUIT POUR TOUTES LES INSTRUCTIONS
DE SÉCURITÉ
Pression Max avec Pression Efficace CapacitéPuissance du Moteur Température Max. Poids du
Modèle Lance Standarde avec Lance Turbo Maximum (Monophasé) Tension d’Arrivée D’Eau Modèle
Outils requis pour l’installation:
●Tournevis àlame plate
●Marteau/maillet
●Cléàmolette
1. Poser la rondelle d’espacement
(incluse dans le paquet de pièces) sur
l’établi (Figure 1).
2. Placer la bague de retenue en forme
“d’étoile”sur l’entretoise (queues
vers le bas) (Figure 2).
3. Tapper légèrement la bague de
retenue sur s’arbre (Figure 3 & 4).
7. Tapper légèrement les couvre-roues
sur la roue.
8. Fixer le pied àl’avant du corps du pul-
vérisateur de lavage (Figure 7).
9. Brancher le tuyau d’aspiration de pro-
duits chimiques au bout sur le revers
du manche (Figure 8).
10. Fixer le manche noir avec les vis et
rondelles comprises (Figure 9).
4. Placer les deux roues sur l’arbre,
côtés solides ensembles (Figure 5).
5. Fixer la bague opposée pareillement
(Figure 6).
6. Glisser les roues àl’écart et tapper
l’arbre en place sur le dessous du
corps (Figure 7).
Figure 2
Figure 1
Figure 3
Figure 4
Figure 5
Figure 6
Figure 7
Figure 9
Figure 8
5Fr
Côtés
Solides
IN457001AV 2/03
8Fr
Instructions de Montage et Liste de Pièces de Rechange PW167612AV
© 2003 Campbell Hausfeld/Scott Fetzer
N° Numéro
Réf. Description de Pièce Qté.
Pour Pièces de Rechange,
Appelez 1-800-330-0712
Liste de Pièces de Rechange
S’il vous plaît fournir l’information suivante:
-Numéro de Modèle
-Numéro de Série (si applicable)
-Description et numéro de la pièce indiqué
sur la liste de pièces de rechange
Correspondance:
The Campbell Group / Parts Dept.
100 Production Drive
Harrison, OH 45030 U.S.A.
1 Lance Réglable PM257000SV 1
2 Lance Turbo PM257100SV 1
3 Tuyau PM243600AV 1
4 Pistolet PM037201AV 1
5 Raccord Intermédiaire PM022100AV 1
6 Raccord Rapide PM020600SV 1
7 Nettoyeur de Buse PM008500AV 1
8Réservoir de Détergent PM059000SV 1
9 Paquet de Quincaillerie (Manche Supérieur/Roues/Pied Avant) PM062200SV 1
10 Arbre de Roue PM062400SV 1
11 Roues PM059100SV 2
12 Couvercles de Roues PM059200SV 2
13 Pied Avant PM059400AV 1
14 Bouchon, Réservoir de Détergent PM060000SV 1
1
3
5
4
6
7
2
Pour Pièces de Rechange, Appelez 1-800-330-0712
8
13
10, 11, et 12
14

7Fr
Instructions de Montage et Liste de Pièces de Rechange PW167612AV
1. Introduire la lance dans le pistolet et
tourner au sens des aiguilles d’une
montre àl’arrêt positif tel qu’indiqué
sur la Figure 12.
2. S’assurer que l’interrupteur soit dans
la position OFF (hors circuit).
Branchement du Système
Figure 12 - Branchement de
Pistolet/Lance
3. Brancher le tuyau haute pression et
le montage de pistolet au modèle.
4. Brancher le tuyau d’arrosage selon
les directives: Instructions de
Branchement du Tuyau
d’Arrosage.
5. Branchez le cordon dans la prise mise à
la terre de 120V, qui est sur un circuit
spécialisé.
6. Faire circuler l’eau.
7. Appuyer sur et tenir la gâchette du
pistolet pendant une minute afin de
dissiper la pression et d’enlever l’air
emprisonnédans le système.
8. Tourner l’interrupteur “ON”(en
marche).
REMARQUE: SE RÉFÉRER AU
MANUEL DU PRODUIT POUR LES
INSTRUCTIONS D’OPÉRATION
Cordon ( Suite)
2. ON DOIT LE FAIRE CHAQUE FOIS
QU’ON BRANCHE L’UNITÉDANS UNE
PRISE.
Instructions de Montage et Liste de Pièces de Rechange PW167612AV
6 Fr
! IMPORTANT !
Ce pulvérisateur de lavage est équipé
d’un microrupteur sensible au débit
d’eau. Cet interrupteur de Marche/Arrêt
Instantané(Instant Start/Stop - ISS) est
sensible au débit d’eau dans la pompe.
Quand la gâchette est lâchée, le débit
d’eau àtravers la pompe s’arrête. Le ISS
coupe le moteur automatiquement afin
de protéger la pompe contre le sur-
chauffage.
FONCTIONNEMENT
1. Tirez la gâchette du pistolet.
2. Tourner l’interrupteur à“ON”(en
marche)
3. Lâcher la gâchette. Le moteur du pul-
vérisateur de lavage s’arrêtera.
4. Pour pulvériser de nouveau, tirer sur la
gâchette. Le moteur et la pompe se
remettront en marche.
Remarque: Le moteur pourrait fonction-
ner de temps en temps afin de fournir de
l’eau fraîche àla pompe (même si la
gâchette n’est pas actionnée). Ceci est
normal et n’endommagera pas le modèle.
Toujours tourner
l’interrupteur
“ON/OFF” (marche/arrêt) à la position
“OFF” (arrêt), et ensuite appuyer sur la
gâchette pour dissiper la pression avant
de débrancher le cordon d’alimentation.
Risque de
dommage à
l’équipement. Assurez-vous toujours
que l’interrupteur “ON/OFF”
(MARCHE/ARRÊT) de l’appareil est en
position ”OFF” et que l’appareil est
débranché avant de le ranger.
Risque d’injection.
Le modèle pulvéris-
era lorsque la gâchette est actionnée si
l’interrupteur “ON/OFF” (MARCHE/
ARRÊT) est dans la position “ON” (EN
MARCHE). Toujours pointer le pistolet
dans une direction hors de danger.
!
AVERTISSEMENT
!
ATTENTION
!
ATTENTION
Appelez 1-800-330-0712
pour le Service Technique
Branchement du Tuyau
d’Arrosage
"A"
Figure 10 - Branchement de Tuyau
d’Arrosage
Raccord Rapide
Tuyau
d’Arrosage
Raccord
Intermédiaire
INSTRUCTIONS DE BRANCHEMENT
DU TUYAU D’ARROSAGE
1. Fixer le raccord intermédiaire au rac-
cord d’admission sur le modèle (ceci
pourrait déjàêtre fixéàla pompe).
2. Brancher le raccord rapide au tuyau
d’arrosage.
3. Tirer le côté“A”du raccord rapide
vers le tuyau d’arrosage et le pousser
sur le raccord intermédiaire.
4. Pousser le côté“A”du raccord rapide
vers le raccordement intermédiaire et
relâcher.
Cordon
1. Branchez le cordon dans une prise
mise àla terre de 120 V et appuyez
sur le bouton de réinitialisation tel
qu’illustréàla Figure 11.
Reset
Réinitialisation
Figure 11 - Prise de terre/réinitialisation
13 mm
Figure 13 - Raccordements
Sortie
Cordon
d’Alimentation avec
DDFT
Tuyau
Haute
Pression
Pistolet
Tuyau
d’Arrosage

7Fr
Instructions de Montage et Liste de Pièces de Rechange PW167612AV
1. Introduire la lance dans le pistolet et
tourner au sens des aiguilles d’une
montre àl’arrêt positif tel qu’indiqué
sur la Figure 12.
2. S’assurer que l’interrupteur soit dans
la position OFF (hors circuit).
Branchement du Système
Figure 12 - Branchement de
Pistolet/Lance
3. Brancher le tuyau haute pression et
le montage de pistolet au modèle.
4. Brancher le tuyau d’arrosage selon
les directives: Instructions de
Branchement du Tuyau
d’Arrosage.
5. Branchez le cordon dans la prise mise à
la terre de 120V, qui est sur un circuit
spécialisé.
6. Faire circuler l’eau.
7. Appuyer sur et tenir la gâchette du
pistolet pendant une minute afin de
dissiper la pression et d’enlever l’air
emprisonnédans le système.
8. Tourner l’interrupteur “ON”(en
marche).
REMARQUE: SE RÉFÉRER AU
MANUEL DU PRODUIT POUR LES
INSTRUCTIONS D’OPÉRATION
Cordon ( Suite)
2. ON DOIT LE FAIRE CHAQUE FOIS
QU’ON BRANCHE L’UNITÉDANS UNE
PRISE.
Instructions de Montage et Liste de Pièces de Rechange PW167612AV
6 Fr
! IMPORTANT !
Ce pulvérisateur de lavage est équipé
d’un microrupteur sensible au débit
d’eau. Cet interrupteur de Marche/Arrêt
Instantané(Instant Start/Stop - ISS) est
sensible au débit d’eau dans la pompe.
Quand la gâchette est lâchée, le débit
d’eau àtravers la pompe s’arrête. Le ISS
coupe le moteur automatiquement afin
de protéger la pompe contre le sur-
chauffage.
FONCTIONNEMENT
1. Tirez la gâchette du pistolet.
2. Tourner l’interrupteur à“ON”(en
marche)
3. Lâcher la gâchette. Le moteur du pul-
vérisateur de lavage s’arrêtera.
4. Pour pulvériser de nouveau, tirer sur la
gâchette. Le moteur et la pompe se
remettront en marche.
Remarque: Le moteur pourrait fonction-
ner de temps en temps afin de fournir de
l’eau fraîche àla pompe (même si la
gâchette n’est pas actionnée). Ceci est
normal et n’endommagera pas le modèle.
Toujours tourner
l’interrupteur
“ON/OFF” (marche/arrêt) à la position
“OFF” (arrêt), et ensuite appuyer sur la
gâchette pour dissiper la pression avant
de débrancher le cordon d’alimentation.
Risque de
dommage à
l’équipement. Assurez-vous toujours
que l’interrupteur “ON/OFF”
(MARCHE/ARRÊT) de l’appareil est en
position ”OFF” et que l’appareil est
débranché avant de le ranger.
Risque d’injection.
Le modèle pulvéris-
era lorsque la gâchette est actionnée si
l’interrupteur “ON/OFF” (MARCHE/
ARRÊT) est dans la position “ON” (EN
MARCHE). Toujours pointer le pistolet
dans une direction hors de danger.
!
AVERTISSEMENT
!
ATTENTION
!
ATTENTION
Appelez 1-800-330-0712
pour le Service Technique
Branchement du Tuyau
d’Arrosage
"A"
Figure 10 - Branchement de Tuyau
d’Arrosage
Raccord Rapide
Tuyau
d’Arrosage
Raccord
Intermédiaire
INSTRUCTIONS DE BRANCHEMENT
DU TUYAU D’ARROSAGE
1. Fixer le raccord intermédiaire au rac-
cord d’admission sur le modèle (ceci
pourrait déjàêtre fixéàla pompe).
2. Brancher le raccord rapide au tuyau
d’arrosage.
3. Tirer le côté“A”du raccord rapide
vers le tuyau d’arrosage et le pousser
sur le raccord intermédiaire.
4. Pousser le côté“A”du raccord rapide
vers le raccordement intermédiaire et
relâcher.
Cordon
1. Branchez le cordon dans une prise
mise àla terre de 120 V et appuyez
sur le bouton de réinitialisation tel
qu’illustréàla Figure 11.
Reset
Réinitialisation
Figure 11 - Prise de terre/réinitialisation
13 mm
Figure 13 - Raccordements
Sortie
Cordon
d’Alimentation avec
DDFT
Tuyau
Haute
Pression
Pistolet
Tuyau
d’Arrosage

Pulvérisateur de
Lavage Électrique
S’il vous plaît lire et conserver ces instructions. Lire attentivement avant de monter, installer, utiliser ou de procéder à l’entretien du produit
décrit. Se protéger ainsi que les autres en observant toutes les instructions de sécurité, sinon, il y a risque de blessure et/ou dégâts matériels!
Conserver ces instructions comme référence.
Spécifications
PW167612AV 11032 kPa 12066 kPa 6,4 L/min 14.5 A 120 V 38ºC 17,7 kg
Instructions D’Installation
Instructions de Montage et Liste de Pièces de Rechange PW167612AV
REMARQUE: SE RÉFÉRER AU MANUEL DU
PRODUIT POUR TOUTES LES INSTRUCTIONS
DE SÉCURITÉ
Pression Max avec Pression Efficace CapacitéPuissance du Moteur Température Max. Poids du
Modèle Lance Standarde avec Lance Turbo Maximum (Monophasé) Tension d’Arrivée D’Eau Modèle
Outils requis pour l’installation:
●Tournevis àlame plate
●Marteau/maillet
●Cléàmolette
1. Poser la rondelle d’espacement
(incluse dans le paquet de pièces) sur
l’établi (Figure 1).
2. Placer la bague de retenue en forme
“d’étoile”sur l’entretoise (queues
vers le bas) (Figure 2).
3. Tapper légèrement la bague de
retenue sur s’arbre (Figure 3 & 4).
7. Tapper légèrement les couvre-roues
sur la roue.
8. Fixer le pied àl’avant du corps du pul-
vérisateur de lavage (Figure 7).
9. Brancher le tuyau d’aspiration de pro-
duits chimiques au bout sur le revers
du manche (Figure 8).
10. Fixer le manche noir avec les vis et
rondelles comprises (Figure 9).
4. Placer les deux roues sur l’arbre,
côtés solides ensembles (Figure 5).
5. Fixer la bague opposée pareillement
(Figure 6).
6. Glisser les roues àl’écart et tapper
l’arbre en place sur le dessous du
corps (Figure 7).
Figure 2
Figure 1
Figure 3
Figure 4
Figure 5
Figure 6
Figure 7
Figure 9
Figure 8
5Fr
Côtés
Solides
IN457001AV 2/03
8Fr
Instructions de Montage et Liste de Pièces de Rechange PW167612AV
© 2003 Campbell Hausfeld/Scott Fetzer
N° Numéro
Réf. Description de Pièce Qté.
Pour Pièces de Rechange,
Appelez 1-800-330-0712
Liste de Pièces de Rechange
S’il vous plaît fournir l’information suivante:
-Numéro de Modèle
-Numéro de Série (si applicable)
-Description et numéro de la pièce indiqué
sur la liste de pièces de rechange
Correspondance:
The Campbell Group / Parts Dept.
100 Production Drive
Harrison, OH 45030 U.S.A.
1 Lance Réglable PM257000SV 1
2 Lance Turbo PM257100SV 1
3 Tuyau PM243600AV 1
4 Pistolet PM037201AV 1
5 Raccord Intermédiaire PM022100AV 1
6 Raccord Rapide PM020600SV 1
7 Nettoyeur de Buse PM008500AV 1
8Réservoir de Détergent PM059000SV 1
9 Paquet de Quincaillerie (Manche Supérieur/Roues/Pied Avant) PM062200SV 1
10 Arbre de Roue PM062400SV 1
11 Roues PM059100SV 2
12 Couvercles de Roues PM059200SV 2
13 Pied Avant PM059400AV 1
14 Bouchon, Réservoir de Détergent PM060000SV 1
1
3
5
4
6
7
2
Pour Pièces de Rechange, Appelez 1-800-330-0712
8
13
10, 11, et 12
14

7. Calce las tapas de las ruedas en las
ruedas.
8. Conecte la pata en la parte delantera
de la hidrolavadora (Figura 7).
9. Conecte la manguera de succión de
químicos a la parte inferior del
mango (Figura 8).
10. Conecte el mango negro con los
tornillos y arandelas incluídos (Figura
9).
4. Conecte ambas ruedas al eje, , con
los lados sólidos juntos (Figura 5).
5. Conecte el anillo del otro lado del
mismo modo (Figura 6).
6. Deslice las ruedas hacia afuera y calce
el eje en la parte inferior de la unidad
(Figura 7).
Presión Máx Presión Efectiva Capacidad Potencia de Motor Temperatura Máxima Peso de
Modelo con Lanza Estándar con Lanza Turbo Máxima (Monofásico) Voltaje del Agua de Entrada la unidad
Hidrolavadora
Eléctrica
Sírvase leer y conservar estas instrucciones. Léalas cuidadosamente antes de intentar armar, instalar, operar o efectuar mantenimiento al pro-
ducto descrito. Protéjase a sí mismo y a los demás observando toda la información de seguridad. ¡El no cumplir con las instrucciones podría oca-
sionar lesiones personales y/o daños materiales! Conserve estas instrucciones para futura referencia.
Especificaciones
PW167612AV 110,32 bar 120,66 bar 6,4 L/min 14.5 A 120 V 38ºC 17,7 kg
Instrucciones para la Instalación
Instrucciones de montaje y lista de piezas PW167612AV
NOTA: LAS MEDIDAS DE SEGURIDAD SE
ENUMERAN EN EL MANUAL DEL
PRODUCTO
9Sp
Herramientas necesarias para instalar la
unidad:
●Desarmador plano
●Martillo
●Llave inglesa
1. Coloque el separador plástico (incluí-
do en el paquete de piezas) sobre la
mesa de trabajo (Figura 1).
2. Coloque el anillo “en forma de estrel-
la”en el separador (con las aletas
hacia abajo) (Figura 2).
3. Instale el anillo de retensión en el eje
(Figuras 3 & 4).
Figura 9
Figura 8
Figura 7
Figura 2
Figura 1
Figura 3
Figura 4
Figura 5
Figura 6
Lados
Sólidos
IN457001AV 2/03
Assembly Instructions and Parts List PW167612AV
4© 2003 Campbell Hausfeld/Scott Fetzer
www.chpower.com
Ref. Part
No. Description Number Qty.
For Replacement Parts,
Call 1-800-330-0712
Replacement Parts List
Please provide following information:
-Model number
-Serial number (if any)
-Part description and number as shown in
parts list
Address parts correspondence to:
The Campbell Group / Parts Dept.
100 Production Drive
Harrison, OH 45030 U.S.A.
1 Adjustable Lance PM257000SV 1
2 Turbo Lance PM257100SV 1
3 Hose PM243600AV 1
4 Gun PM037201AV 1
5 Nipple Adapter PM022100AV 1
6 Quick Connect Fitting PM020600SV 1
7 Tip Cleaner PM008500AV 1
8 Detergent Tank PM059000SV 1
9 Hardware Pack (Upper Handle/Wheels/Front Foot) PM062200SV 1
10 Axle PM062400SV 1
11 Wheels PM059100SV 2
12 Wheel Covers PM059200SV 2
13 Front Foot PM059400AV 1
14 Cap, Detergent Tank PM060000SV 1
1
3
5
4
6
7
2
8
13
10, 11, & 12
14
REPAIR MANUAL FOR
PRESSURE WASHERS
NOW AVAILABLE!
•Step-by-step instructions
lead you through the
removal, inspection and
replacement of key parts
•Jam-packed with pictures,
line art and exploded views
To order call
1-800-330-0712

10 Sp
Conexión de la Manguera
de Jardín
"A"
Figura 10 - Conexión de la manguera de
jardín
Conector rápido
Manguera de
jardín
Adaptador de
manguito
¡IMPORTANTE !
Esta lavadora a presión estáequipada con
un microinterruptor sensible al flujo del
agua. Este interruptor de arranque y para-
da instantáneos detecta el flujo del agua
en la bomba. Cuando se suelta el gatillo, el
agua deja de fluir por la bomba. Entonces,
el interruptor de arranque y parada instan-
táneos apaga el motor para proteger la
bomba del recalentamiento.
OPERACIÓN
1. Presione el gatillo en la pistola.
2. Coloque el interruptor "ON/OFF"
("ENCENDIDO/APAGADO") en "ON"
("ENCENDIDO").
3. Suelte el gatillo. El motor de la lavadora
a presión se detendrá.
4. Para rociar nuevamente, tire del gatillo,
y el motor y la bomba arrancarán otra
vez.
NOTA: El motor puede ocasionalmente
funcionar por un corto tiempo para llevar
agua fresca fría a la bomba, aunque se
haya soltado el gatillo. Esto es parte del
funcionamiento normal y no dañarála
unidad. Ponga
siempre el interrup-
tor "ON/OFF" (ENCENDIDO/APAGADO) en
"OFF" (APAGADO) y luego presione el
gatillo de la pistola para liberar la presión
en la manguera, antes de desenchufar el
cordón de energía. Riesgo de daño
al equipo. Siempre
asegúrese de que el interruptor
"ON/OFF" (ENCEDIDO/APAGADO) de la
unidad se encuentre en la posición
"OFF" (APAGADO) y que la unidad esté
desenchufada antes de guardarla.
Peligro
de inyeccion. La
unidad comenzara a rociar al oprimir el
gatillo si el interruptor "ON/OFF"
("ENCENDIDO/APAGADO") esta en la posi-
cion "ON" (encendido). Siempre apunte la
pistola hacia una posicion segura.
!ADVERTENCIA
!PRECAUCION
!PRECAUCION
Llame al 1-800-330-0712
para Servicio Técnico
(sólo en los Estados Unidos)
INSTRUCCIONES DE CONEXIÓN DE
LA MANGUERA DE JARDÍN
1. Inserte el adaptador de manguito en
la conexión de entrada de la unidad
(es posible que ya estéconectado a la
bomba).
2. Fije el conector rápido en la
manguera de jardín.
3. Jale el extremo "A" del conector
rápido hacia la manguera de jardín y
conéctelo en el adaptador de man-
guito.
4. Empuje el extremo "A" del conector
rápido hacia el adaptador de man-
guito, y suéltelo.
Instrucciones de Montaje y Lista de Piezas PW167612AV
Cable de Corriente Eléctrica
1. Enchufe el cable de corriente eléctrica a
un tomacorriente con tierra de 120V y
presione el botón de reposición como se
muestra en la Figura 11.
Reset
Figura 11 - Enchufe con tierra/botón de
reposición
Dispositivo de reposición
3www.chpower.com
Assembly Instructions and Parts List PW167612AV
Figure 13 - Connection Call-Outs
1. Insert lance into the gun and turn
clockwise to positive stop as shown in
Figure 12.
2. Ensure that the power switch is in the
“OFF”position.
3. Attach the high pressure hose and
gun assembly to the unit.
4. Connect garden hose as explained
under Garden Hose Connection
Instructions.
5. Plug the power cord into a grounded
120V outlet, that is on a dedicated
circuit.
6. Turn water on.
7. Depress and hold the trigger on the
gun for one minute to release pres-
sure and remove any air trapped in
the system.
8. Turn the “ON/OFF”switch to the
“ON”position.
NOTE: REFER TO PRODUCT MANUAL
FOR OPERATING INSTRUCTIONS
System Connection
Figure 12 - Gun/Lance Connection
13 mm
Outlet
Electrical Cord
with GFCI
High
Pressure
Hose
Gun
Garden
Hose
Handle/Detergent
Tank

3. Conecte la manguera de alta presión
y el conjunto de pistola en la unidad.
4. Conecte la manguera de jardín según
se explica en Instrucciones de conex-
ión de la manguera de jardín.
5. Enchufe el cordón de corriente en un
tomacorrientes de 120 V con conex-
ión a tierra, que se encuentre en un
circuito dedicado.
6. Abra la llave del agua.
7. Presione el gatillo y manténgalo pre-
sionado por 1 minuto para liberar la
presión y remover el aire atrapado en
el sistema.
8. Mueva el interruptor "ON/OFF"
(“ENCENDIDO/APAGADO”) a la posi-
ción "ON" ("ENCENDIDO").
NOTA: PARA OBTENER INSTRUC-
CIONES DE OPERACIÓN, CONSULTE
EL MANUAL DEL PRODUCTO.
1. Inserte la lanza en la pistola y gírela
en el sentido de las agujas del reloj
hasta que llegue a su tope, como se
muestra en la Figura 12.
2. Verifique que el interruptor de
energía esté en la posición "OFF"
("APAGADO").
11 Sp
Figura 13 - Leyendas para la conexión
System Connection
Figura 12 - Conexión de la pistola y lanza
Cable de Corriente Eléctrica
Continuación
Instrucciones de Montaje y Lista de Piezas PW167612AV
2. SE DEBE HACER ESTO CADA VEZ QUE LA
UNIDAD SE ENCHUFE EN UN TOMACOR-
RIENTE.
Garden Hose Connection
GARDEN HOSE CONNECTION
INSTRUCTIONS
1. Attach nipple adapter to inlet fitting
on the unit (this may already be
attached to the pump).
2. Attach quick connect fitting to gar-
den hose.
3. Pull side “A” of quick connect fitting
toward garden hose and push onto
nipple adapter.
4. Push side “A” of quick connect fitting
towards nipple adapter and release.
"A"
Figure 10 - Garden Hose Connection
Quick Connect Fitting
Garden Hose
Nipple
Adapter
! IMPORTANT !
This pressure washer is equipped with a
microswitch sensitive to water flow. This
Instant Start/Stop switch (ISS) senses
water flow in the pump. When the trig-
ger is released, water stops flowing
through the pump. The ISS then auto-
matically turns the motor off to protect
pump from overheating.
OPERATION
1. Pull trigger on gun.
2. Turn the “ON/OFF”switch to “ON”.
3. Release trigger. The pressure washer
motor will stop running.
4. To spray again, pull trigger and motor
and pump will restart.
Note: Occasionally the motor may run
for a short time to bring fresh, cool
water into the pump even if trigger is
released. This is part of normal opera-
tion and will not damage the unit.
Always turn the
“ON/OFF” switch to “OFF”
then trigger gun to release hose pres-
sure before unplugging power cord.
Risk of equipment dam-
age. Always make sure
the “ON/OFF” switch on the unit is
“OFF” and unit is unplugged prior to
storage.
Risk of Injection.
Unit will start spraying
when trigger is squeezed if on/off
switch is in “ON” position. Always
point gun in safe direction.
!
WARNING
!
CAUTION
!
CAUTION
Call 1-800-330-0712
for Technical Service
Assembly Instructions and Parts List PW167612AV
2
www.chpower.com
Power Cord
1. Plug the power cord into a ground-
ed 120V outlet and press the reset
button as shown in Figure 11.
2. THIS MUST BE DONE EACH TIME THE
UNIT IS PLUGGED IN AN OUTLET.
Reset
Figure 11 - Grounded plug/reset button
13 mm
Tomacorrientes con dispositivo
de conexión a tierra contra
cortocircuitos
Manguera de
alta presión
Pistola
Manguera
de jardín
Salida
Mango/Tanque de
Detergente

Max Pressure with Effective Pressure Maximum Motor Power Maximum Inlet Unit
Model Standard Lance w/Turbo Lance Capacity (Single Phase) Voltage Water Temperature Weight
Electric Pressure
Washer
Please read and save these instructions. Read carefully before attempting to assemble, install, operate or maintain the product described.
Protect yourself and others by observing all safety information. Failure to comply with instructions could result in personal injury and/or prop-
erty damage! Retain instructions for future reference.
Specifications
PW167612AV 1600 psi 1750 psi 1.6 GPM 14.5 Amps 120 V 100˚F 39 lbs.
Installation Instructions
Assembly Instructions and Parts List PW167612AV
NOTE: REFER TO PRODUCT MANUAL FOR
ALL SAFETY INSTRUCTIONS
Tools Required for Installation:
●Flat Screwdriver
●Hammer/Mallet
●Adjustable Wrench
1. Set plastic spacer (included in parts
pack) on workbench (Figure 1).
2. Place “star shaped” retaining ring on
the spacer (tangs pointing down)
(Figure 2).
3. Tap the retaining ring onto the axle
(Figure 3 & 4).
4. Put both wheels on axle, solid sides
together (Figure 5).
5. Attach opposite ring in the same
manner (Figure 6).
6. Slide wheels out and snap axle into
place on the underside of body
(Figure 7).
7. Snap wheel covers on the wheel.
8. Attach foot to front of pressure wash-
er body (Figure 7).
9. Hook up chemical suction hose to the
tip on the bottom of the handle
(Figure 8).
10. Attach black handle with enclosed
screws and washers (Figure 9).
Figure 1
IN457001AV 2/03
UL
Approved
Figure 2
Figure 4
Figure 5
Figure 6
Figure 7
Figure 9
Figure 8
Figure 3
Solid
Sides
Instrucciones de montaje y lista de piezas PW167612AV
© 2003 Campbell Hausfeld/Scott Fetzer For parts, product & service information
visit www.chpower.com
No. de Número de
Ref. Descripción Repuesto Cant.
Para ordenar repuestos, sírvase llamar al 1-800-330-0712
(En los Estados Unidos, o llame a su distribuidor local)
Lista de Repuestos
Sírvase proporcionar la siguiente información
-Número de modelo
-Número de serie (si lo hubiera)
-Descripción y número del repuesto, según se
indica en la lista de repuestos
Dirija su correspondencia sobre
repuestos a:
The Campbell Group / Parts Dept.
100 Production Drive
Harrison, OH 45030 U.S.A.
1 Lanza regulable PM257000SV 1
2 Lanza turbo PM257100SV 1
3 Manguera PM243600AV 1
4 Pistola PM037201AV 1
5 Niple adaptador PM022100AV 1
6 Conector rápido PM020600SV 1
7 Limpiador de puntas PM008500AV 1
8 Tanque de Detergente PM059000SV 1
9 Paquete de piezas (Mango Superior/Ruedas/Pata Delantera) PM062200SV 1
10 Eje PM062400SV 1
11 Ruedas PM059100SV 2
12 Tapa de las ruedas PM059200SV 2
13 Pata Delantera PM059400AV 1
14 Tapa, Tanque de Detergente PM060000SV 1
1
3
5
4
6
7
2
Para ordenar repuestos, sírvase llamar al 1-800-330-0712
(En los Estados Unidos, o llame a su distribuidor local)
8
13
10, 11, y 12
14
