Carbest Sinus Power Inverter 700W User manual

Sinus Power Inverter
Sinus-Wechselrichter · Pure Sine-Wave Inverter
DE - BEDIENUNGSANLEITUNG
GB - INSTRUCTION MANUAL
82285
700
WAT T
82282
1000
WAT T
82286
1500
WAT T
82283
2000
WAT T
82284
3000
WAT T
82282_bis_82286_Inverter_A5_V3.indd 182282_bis_82286_Inverter_A5_V3.indd 1 09.02.21 13:1309.02.21 13:13

Carbest Sinus-Wechselrichter | Sinus Power Inverter 82282/82283/82284/82285/82286
2
INHALTSVERZEICHNIS
EINLEITUNG������������������������������������������������������������������������������������������������3
EIGENSCHAFTEN����������������������������������������������������������������������������������������3
WICHTIGE SICHERHEITSHINWEISE�������������������������������������������������������������4
TECHNISCHE ZEICHNUNGEN ���������������������������������������������������������������������5
INSTRUKTIONEN�����������������������������������������������������������������������������������������6
INSTALLATION ��������������������������������������������������������������������������������������������7
INBETRIEBNAHME DES WECHSELRICHTERS����������������������������������������������8
FEHLERBEHEBUNG ������������������������������������������������������������������������������������8
WARTUNG ��������������������������������������������������������������������������������������������������9
GEWÄHRLEISTUNG ������������������������������������������������������������������������������������9
ENTSORGUNG ��������������������������������������������������������������������������������������������9
LESEN SIE DIESES HANDBUCH VOR DER INSTALLATION ODER NUT-
ZUNG DES INVERTERS UND BEWAHREN SIE DIESES HANDBUCH FÜR
DEN SPÄTEREN GEBRAUCH AUF!
D
82282_bis_82286_Inverter_A5_V3.indd 282282_bis_82286_Inverter_A5_V3.indd 2 09.02.21 13:1309.02.21 13:13

Carbest Sinus-Wechselrichter | Sinus Power Inverter 82282/82283/82284/82285/82286
3
EINLEITUNG
Vielen Dank für den Kauf dieses Carbest Power Inverters. Von dem
12V-Ausgang in Ihrem Fahrzeug oder direkt von einem 12 V-Akku
erzeugt der Wechselrichter effizient und zuverlässig Strom für eine Viel-
zahl von Haushaltsgeräten wie Fernseher, Computer, Videogeräte usw.
EIGENSCHAFTEN
• Reiner Sinuswellenausgang (THD <2%)
• Ausgangsfrequenz: 50/60 Hz durch Schalter-Auswahl
• Input und Output vollständig isoliert
• Hoher Wirkungsgrad von 84 bis 94 %
• Bestens geeignet für induktive und kapazitive Verbraucher beim Start
• Eine LED-Anzeige (zwei Farben) zeigt den Betriebsstatus an
• Ladungs- und temperaturgesteuerter Lüfter
• Integrierter, moderner Mikroprozessor für eine benutzerfreundliche
Schnittstelle
• Schutz gegen Überlastung, Kurzschluss, Überspannung/Unterspan-
nung, Überhitzung, Verpolung
• USB-Ausgang 5 V, 2.1 A
D
Inklusive allen Anschlusskabeln: 2x 2,0m und 1x 0,4m Kabel.
Inverter Modell Kabelquerschnitt
700 Watt Ø 16 mm²
1000 Watt Ø 25 mm²
1500 Watt Ø 50 mm²
2000 Watt Ø 50 mm²
3000 Watt Ø 50 mm²
Sicherungen nicht im Lieferumfang enthalten. Wir empfehlen folgende 12 V
Sicherungen:
Inverter Sicherung
700 W + 1000 W 100 A
1500 W 150 A
2000 W 200 A
3000 W 300 A
82282_bis_82286_Inverter_A5_V3.indd 382282_bis_82286_Inverter_A5_V3.indd 3 09.02.21 13:1309.02.21 13:13

Carbest Sinus-Wechselrichter | Sinus Power Inverter 82282/82283/82284/82285/82286
4
WICHTIGE SICHERHEITSHINWEISE
WARNUNG:
Vor der Installation und Bedienung des Gerätes lesen Sie bitte die
folgenden Sicherheitshinweise sorgfältig durch.
Allgemeine Sicherheitshinweise
• Setzen Sie den Wechselrichter nicht Regen, Schnee, Spray, Schmutzwas-
ser oder Staub aus.
• Um Überhitzung zu vermeiden dürfen die Lüftungsöffnungen nicht über-
deckt oder blockiert werden und es muss für ausreichende Belüftung
gesorgt werden.
• Vermeiden Sie die Gefahr durch Feuer oder Stromschlag. Überprüfen
Sie, ob sich die vorhandene Verkabelung in gutem Zustand befindet und
der Kabelquerschnitt nicht zu dünn ist. Betreiben Sie den Wechselrichter
nicht mit beschädigten oder minderwertigen Anschlussleitungen.
• Dieses Gerät enthält Komponenten, die Lichtbögen oder Funken erzeu-
gen können. Um Feuer und Explosion zu vermeiden, darf es sich nicht
im gleichen Fach mit Batterien oder brennbaren Materialien befinden
oder in der Nähe anderer Geräte wie z.B. benzinbetriebenen Maschi-
nen, Kraftstofftanks oder anderen Komponenten für Kraftstoffsysteme
betrieben werden. Montieren Sie den Wechselrichter nicht in der Nähe
von leichtentzündlichen Materialien.
Vorsichtsmaßnahmen beim Umgang mit Batterien
• Wenn Batteriesäure mit Haut oder Kleidung in Berührung kommt, sofort
mit Wasser und Seife waschen. Sollte Säure in die Augen gelangen,
muss sofort das Auge mit laufendem kalten Wasser mindestens 20
Minuten ausgespült werden und sofort ärztliche Hilfe gerufen werden.
• In der Nähe der Batterie oder des Motors niemals rauchen oder mit
offenem Feuer hantieren.
• Lassen Sie nie ein Metallwerkzeug auf die Batterie fallen. Die entstehen-
den Funken oder ein Kurzschluss an der Batterie von anderen elektri-
schen Teilen können eine Explosion verursachen.
• Während der Arbeit mit einer Batterie legen Sie persönliche
Gegenstände wie Ringe, Armbänder, Halsketten und Uhren ab.
Eine Batterie erzeugt einen Starkstrom, der kräftig genug ist, um einen
Ring oder dergleichen aus Metall, zu schmelzen. Das kann zu schweren
Verbrennungen führen.
!
D
82282_bis_82286_Inverter_A5_V3.indd 482282_bis_82286_Inverter_A5_V3.indd 4 09.02.21 13:1309.02.21 13:13

Carbest Sinus-Wechselrichter | Sinus Power Inverter 82282/82283/82284/82285/82286
5
D
Sinus Power Inverter
700 W
Sinus Power Inverter
1500W
Sinus Power Inverter
2000W
Sinus Power Inverter
3000W
Sinus Power Inverter
1000 W
380,5
15
251
220
60 153
277
60
15
382
260 6060
60 60
275
152
15
15
91
91
160 160

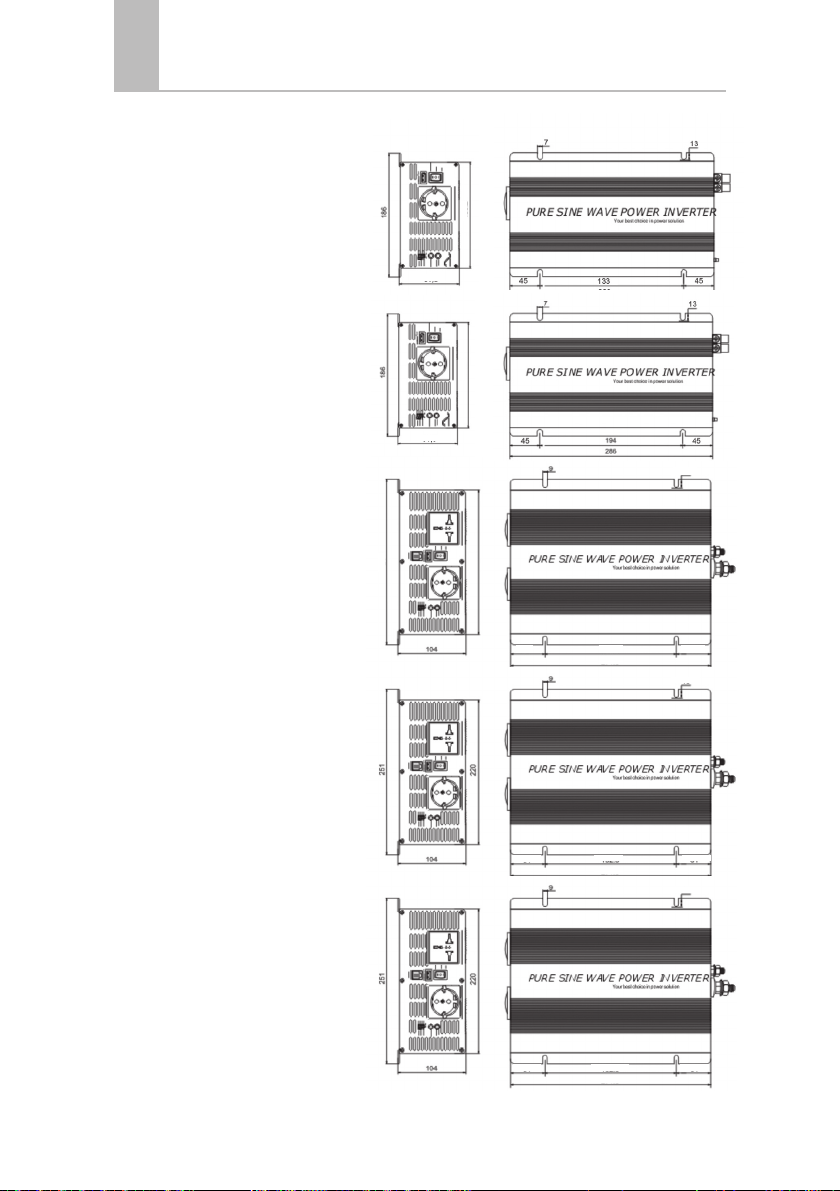

TECHNISCHE ZEICHNUNGEN (in mm)
82282_bis_82286_Inverter_A5_V3.indd 582282_bis_82286_Inverter_A5_V3.indd 5 09.02.21 13:1309.02.21 13:13

Carbest Sinus-Wechselrichter | Sinus Power Inverter 82282/82283/82284/82285/82286
6
D
INSTRUKTIONEN
Um den Wechselrichter optimal nutzen zu können, muss er ordnungsgemäß installiert
und verwendet werden. Bitte lesen Sie die Anweisungen in diesem Handbuch, bevor
Sie das Gerät installieren und in Betrieb nehmen.
Reiner Sinus Wechselrichter 2000W bis 3000WReiner Sinus Wechselrichter 1000 W
1. Gehäusemasse 3. Ventilator
2. Fernbedienungsanschluss 4. Eingang Batterieverbindung (rot + / schwarz -)
Optional: Fernbedienung inkl. 5m Anschlusskabel (Artikelnummer: 81947)
Reiner Sinus Wechselrichter 2000W bis 3000WReiner Sinus Wechselrichter 1000 W
1. Hauptschalter 3. Ausgangsanschluss 5. LED Status
2. USB Ausgangsanschluss (5V, 2.1A) 4. LED Leistungsbereich 6. Dip-Schalter
Dip-Schalter Einstellung
S4 0: 50 HZ 1:60 HZ
S3 0: OFF 1:15 % Laststrom
S2 0: OFF 1:10 % Laststrom
S1 0: OFF 1:5% Laststrom
LED-Indikatoren
Leistungs-
bereich
< 20 % aus
zwischen 20 % und 50% grün
zwischen 50 % und 90% orange
> 90 % rot
Status Strom an grün
Fehler/Schutz rot
Hauptschalter
ON Gerät einschalten
OFF Gerät ausschalten
Remote Betrieb des Wechselrichters über die
Fernbedienung
Ansicht - Eingangsseite
Ansicht - Ausgangsseite
82282_bis_82286_Inverter_A5_V3.indd 682282_bis_82286_Inverter_A5_V3.indd 6 09.02.21 13:1309.02.21 13:13

Carbest Sinus-Wechselrichter | Sinus Power Inverter 82282/82283/82284/82285/82286
7
HINWEISE:
• Vor der Installation des Wechselrichters ist sicherzustellen, dass der Hauptschalter auf OFF
steht.
• Bevor Sie die Fernbedienung nutzen, vergewissern sie sich, dass der Hauptschalter auf
REMOTE steht.
• Stellen Sie sicher, dass der Schalter der Fernbedienung ausgeschaltet ist.
DC Eingangsklemmen
Verbinden Sie die Klemmen mit einer 12 V-Batterie oder anderen Stromquellen. (+) ist
positiv, (-) ist negativ. Bei umgekehrter Verpolung werden interne Sicherungen zerstört und
das Gerät kann dauerhaft beschädigt werden.
Modell DC Eingangsspannung
Minimum Maximum
12 V 10,5 V 15 V
Schutzfunktionen
Modell
DC Eingang (VDC) Überhitzungsschutz
Überspannung Unterspannung
Abschaltung Neustart Alarm Abschaltung Neustart Abschaltung Neustart
12 V 16 V 13 V 11 V <10,5 V 12,5 V 55 °C 45 °C
HINWEIS: Die technischen Daten können ohne Ankündigung geändert werden.
INSTALLATION
Anschlusskabel befinden sich im Lieferumfang.
Verwenden Sie die mitgelieferten Kabel, um das Gerät mit der Batterie zu verbinden.
Die Eingangsklemmen auf der Rückseite des Geräts sind rot (Plus) und schwarz (Minus).
Verbinden Sie das rote Kabel mit der roten Klemme und dem Pluspol der Batterie. Verbinden Sie
das schwarze Kabel mit der schwarzen Klemme und dem Minuspol der Batterie.
Es wird dringend empfohlen, so nah wie möglich am Pluspol der Batterie eine Sicherung
einzufügen. Kontrollieren Sie, dass alle Verbindungen einwandfrei und fest angezogen sind.
Schlechte Verbindungen können zur Überhitzung des Kabels führen und die Betriebsdauer mit
einer Batterieladung verkürzen. Achten Sie darauf, dass der Wechselrichter ausgeschaltet ist,
bevor Sie das Gerät an die Batterie anschließen.
D
82282_bis_82286_Inverter_A5_V3.indd 782282_bis_82286_Inverter_A5_V3.indd 7 09.02.21 13:1309.02.21 13:13

Carbest Sinus-Wechselrichter | Sinus Power Inverter 82282/82283/82284/82285/82286
8
D
WARNUNG:
Der Einbau einer Sicherung muss auf dem + Kabel sein. Das Fehlen einer Sicherung auf
+ Kabeln, die zwischen Wechselrichter und Batterie liegen, kann Schäden am Wechsel-
richter verursachen und die Garantie erlischt.
INBETRIEBNAHME DES WECHSELRICHTERS
Um den Wechselrichter in Betrieb zu nehmen, schalten Sie den Hauptschalter auf ON.
Der Wechselrichter ist nun bereit, Ihre Geräte mit Strom zu versorgen. Wenn es mehrere
Geräte gibt, schalten Sie diese getrennt nacheinander an, nachdem der Wechselrichter
eingeschaltet ist, um eine Überlastung zu vermeiden. Beim Anschluss mehrerer Geräte
sollte unbedingt durch einen Fachmann ein Fehlerstrom-Schutzschalter installiert werden.
• Stellen Sie den Netzschalter auf die Position ON und der Summer sendet einen Ton,
wenn der Wechselrichter die Eigendiagnose durchläuft. Dabei werden die LED-An-
zeigen für den Stromversorgungsstatus auch in verschiedenen Farben erscheinen.
Schließlich ertönt ein weiterer Ton und die LED Anzeigen verfärben sich grün. Dies ist der
Betriebsstatus und der Wechselrichter ist in Betrieb.
• Zum Ausschalten des Wechselrichters stellen Sie den Netzschalter auf die Position OFF.
Die LED-Anzeige erlöscht.
FEHLERBEHEBUNG
WARNUNG:
Öffnen Sie nicht den Wechselrichter oder Teile davon. Der Versuch, das Gerät selbst zu
öffnen, kann zu Stromschlägen oder Feuer führen.
Probleme &
Symptome
Mögliche Ursache Lösungen
Keine AC Aus-
gangsleistung
Status:
Es leuchtet die
rote LED
Erhöhte Eingangsspannung
(OVP)
Überprüfen der Eingangsspan-
nung - ggf. Reduzierung.
Niedrige Eingangsspannung
(UVP)
Wiederladen der Batterie.
Überprüfen der Verbindungen
+ Kabel.
Thermische Abschaltung (OTP) Lüftung verbessern:
Sicherstellen, dass Lüfteröffnun-
gen nicht blockiert sind.
Reduzierung der
Umgebungstemperatur.
Kurzschluss oder Kabelproblem
Überlastung (OLP)
Überprüfen des AC-Verdrahtung
auf Kurzschluss.
Reduzierung der Belastung.
82282_bis_82286_Inverter_A5_V3.indd 882282_bis_82286_Inverter_A5_V3.indd 8 09.02.21 13:1309.02.21 13:13

Carbest Sinus-Wechselrichter | Sinus Power Inverter 82282/82283/82284/82285/82286
9
WARTUNG
Der Wechselrichter benötigt ein Minimum an Wartung.
Sie sollten regelmäßig die Außenseite des Geräts mit einem feuchten Tuch abwischen,
um eine Ansammlung von Staub und Schmutz zu verhindern. Gleichzeitig ziehen Sie die
Schrauben an den DC-Eingangsanschlüssen fest.
GEWÄHRLEISTUNG
Der Gewährleistungszeitraum beträgt 36 Monate. Reimo behält sich das Recht vor, mög-
liche Fehler zu beseitigen. Die Garantie wird für alle Schäden ausgeschlossen, die durch
fehlerhafte Verwendung oder unsachgemäße Handhabung entstanden sind.
Haftungsbeschränkungen: Reimo ist in keinem Fall für Begleitschäden, Folgeschäden
oder indirekte Schäden, Kosten, Ausgaben, Nutzungsausfall oder Gewinnausfall haftbar.
Der angegebene Verkaufspreis des Produkts stellt den entsprechenden Betrag der Haf-
tungsbeschränkung von Reimo dar.
ENTSORGUNG
Umweltinformation für Kunden innerhalb der Europäischen Union
Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt
am Gerät und/oder an der Verpackung mit diesem Symbol versehen ist nicht zusammen
mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist darauf hin,
dass das Produkt von regulärem Haushaltmüll getrennt entsorgt werden sollte.
Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektronische Geräte über die
dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmten
Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyceln trägt dazu bei,
potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden.
Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen, wenden Sie
sich bitte an die örtlichen Behörden oder städtischen Entsorgungsdienste oder an den
Händler, bei dem Sie das Produkt erworben haben.
D
82282_bis_82286_Inverter_A5_V3.indd 982282_bis_82286_Inverter_A5_V3.indd 9 09.02.21 13:1309.02.21 13:13

Carbest Sinus-Wechselrichter | Sinus Power Inverter 82282/82283/82284/82285/82286
10
CONTENT
INTRO �������������������������������������������������������������������������������������������������������11
FEATURES�������������������������������������������������������������������������������������������������11
IMPORTANT SAFETY INFORMATION����������������������������������������������������������12
MECHANICAL DRAWINGS��������������������������������������������������������������������������13
INSTRUCTIONS �����������������������������������������������������������������������������������������14
INSTALLATION ������������������������������������������������������������������������������������������15
INVERTER OPERATION������������������������������������������������������������������������������16
TROUBLESHOOTING ���������������������������������������������������������������������������������16
MAINTENANCE �����������������������������������������������������������������������������������������17
WARRANTY �����������������������������������������������������������������������������������������������17
DISPOSAL �������������������������������������������������������������������������������������������������17
Read this guide before installing or using the inverter and save it
for future reference!
UK
82282_bis_82286_Inverter_A5_V3.indd 1082282_bis_82286_Inverter_A5_V3.indd 10 09.02.21 13:1309.02.21 13:13

Carbest Sinus-Wechselrichter | Sinus Power Inverter 82282/82283/82284/82285/82286
11
UK
INTRO
Thank you for purchasing this Carbest Power Inverter. From the 12V outlet
in your vehicle or directly from a dedicated 12 V battery, the inverter will
efficiently and reliably power a wide variety of household AC products,
such as TVs, computers, VRs, etc.
FEATURES
• Pure sine wave output (THD <2%)
• Output frequency: 50/60Hz switch selections.
• Input & output completely isolated design
• High efficiency 84 – 94%
• Capable of driving inductive & capacitive loads at the start moment.
• A LED indicator with twin color displays all operation status.
• Loading and temperature controlled cooling fan.
• Built in advanced microprocessor for an user friendly interface.
• Protection: Input low voltage alarm & shutdown, overload, short circuit,
input over voltage, over temperature, reverse polarity
• USB output port 5 V, 2.1 A.
All connection cables included: 2x 2.0m and in addition 1x 0.4 m cable.
Inverter model Cable diameter
700 Watt Ø 16 mm²
1000 Watt Ø 25 mm²
1500 Watt Ø 50 mm²
2000 Watt Ø 50 mm²
3000 Watt Ø 50 mm²
Fuses are not included. We recommend following 12 V fuses:
Inverter Fuse
700 W + 1000 W 100 A
1500 W 150 A
2000 W 200 A
3000 W 300 A
82282_bis_82286_Inverter_A5_V3.indd 1182282_bis_82286_Inverter_A5_V3.indd 11 09.02.21 13:1309.02.21 13:13

Carbest Sinus-Wechselrichter | Sinus Power Inverter 82282/82283/82284/82285/82286
12
UK
IMPORTANT SAFETY INFORMATION
WARNING
Before installing and using the inverter, you need to read the following
safety information carefully.
General safety precautions
• Do not expose the inverter to rain, snow, spray, bilge or dust. To reduce
risk of hazard, do not cover or obstruct the ventilation openings. Do not
install the inverter in a zero-clearance compartment, over heating may
result.
• Do avoid a risk of fire and electronic shock. Make sure that existing wiring
is in good electrical condition; and that wire size is not undersized. Do not
operate the inverter with damaged or substandard wiring.
• This equipment contains components which can produce arcs or sparks.
To prevent fire or explosion, do not install in compartments containing
batteries or flammable materials or in locations where require ignition
protected equipment, this includes any space containing gasoline-powe-
red machinery, fuel tanks, or joints, fittings, or other connection between
components of the fuel system.
Precautions when working with batteries
• If battery acid contacts skin or clothing, washes immediately with soap
and water. If acid enters eye, immediately flood eye with running cold
water for at least 20 minutes and get medical attention immediately.
• Never smoke or allow a spark or flame in vicinity of battery or engine.
• Do not drop a metal tool on the battery. The resulting sparks or short-cir-
cuits on the battery of other electrical part may cause an explosion.
• Remove personal metal items such as rings, bracelets, necklaces, and
watches when working with a battery. A battery produces a short-circuit
current high enough to weld a ring or metal, causing severe burns.
82282_bis_82286_Inverter_A5_V3.indd 1282282_bis_82286_Inverter_A5_V3.indd 12 09.02.21 13:1309.02.21 13:13

Carbest Sinus-Wechselrichter | Sinus Power Inverter 82282/82283/82284/82285/82286
13
UK
Sinus Power Inverter
700 W
Sinus Power Inverter
1500W
Sinus Power Inverter
2000W
Sinus Power Inverter
3000W
Sinus Power Inverter
1000 W
380,5
15
251
220
60 153
277
60
15
382
260 6060
60 60
275
152
15
15
91
91
160 160
MECHANICAL DRAWINGS (unit mm)
82282_bis_82286_Inverter_A5_V3.indd 1382282_bis_82286_Inverter_A5_V3.indd 13 09.02.21 13:1309.02.21 13:13

Carbest Sinus-Wechselrichter | Sinus Power Inverter 82282/82283/82284/82285/82286
14
UK
INSTRUCTION
To get the most out of the power inverter, it must be installed and used properly.
Please read the instructions in this manual before installation and operation.
Pure sine wave inverter 2000 W–3000 WPure sine wave inverter 1000 W
1. Chassis ground 3. Cooling fan
2.Remote control port 4. Input battery connectors (red + /black -)
Optional: Remote control incl. 5 m cable (Item no.: 81947)
1. Main Switch 3.Output outlets 5. Status LED
2. USB output port (5V, 2.1A) 4. Load level LED 6. Dip switch
Dip switch Settings
S4 0: 50 HZ 1:60 HZ
S3 0: OFF 1:15% loading power
S2 0: OFF 1:10 % loading power
S1 0: OFF 1:5 % loading power
LED indicators
Load level
< 20 % off
between 20 % and 50% green
between 50% and 90% orange
> 90 % red
Status Power on green
Fault/protection red
Main switch
ON Power on the inverter
OFF Power off the inverter
Remote Setting the inverter to control by
remote controller
Front view - Input side
Front view - Output side
Pure sine wave inverter 1000 W Pure sine wave inverter 2000 W–3000 W
82282_bis_82286_Inverter_A5_V3.indd 1482282_bis_82286_Inverter_A5_V3.indd 14 09.02.21 13:1309.02.21 13:13

Carbest Sinus-Wechselrichter | Sinus Power Inverter 82282/82283/82284/82285/82286
15
NOTES:
• Before installing the inverter make sure the main switch must be OFF.
• Before using the remote unit make sure the main switch must be REMOTE.
• Ensure the remote control setting is OFF.
DC input terminals
Connect to 12V battery or the other power sources. (+) is positive, (-) is negative. Reverse
polarity connection will blow internal fuse and may damage inverter permanently.
Model DC input voltage
Minimum Maximum
12 V 10,5 V 15 V
Protection features
Modell
DC input (VDC) Over temperature
protection
Over voltage Under voltage
Shutdown Restart Alarm Shutdown Restart Shutdown Restart
12 V 16 V 13 V 11 V <10,5 V 12,5 V 55 °C 45 °C
NOTE:
The specifications are subject to change without notice.
INSTALLATION
Please use the provided cables to connect the unit to the battery.
The input terminals on the rear side of the unit are Red (Positive) and Black (Negativ).
Connect the red cable to the red terminal and to the positive pole of the battery. Connect the
black cable to the black terminal and to the negative pole of the battery.
It is strictly recommended to add a fuse as close as possible to the positive pole of battery.
Make sure all connections are solid and secured. Poor connections may cause overheating
the cable and shorten the battery backup time.
Ensure that the inverter is OFF before connecting with the battery.
UK
82282_bis_82286_Inverter_A5_V3.indd 1582282_bis_82286_Inverter_A5_V3.indd 15 09.02.21 13:1309.02.21 13:13

Carbest Sinus-Wechselrichter | Sinus Power Inverter 82282/82283/82284/82285/82286
16
UK
WARNING:
The installation of a fuse must be on positive cable. A missing fuse on the positive cable
between the inverter and battery may cause damage to the inverter and will void warranty.
INVERTER OPERATION
To operate the power inverter, turn the main switch ON, the power inverter is now ready
to deliver AC power to your loads. If there are several loads, turn them on separately after
the inverter has been ON in order to prevent an electrical overload.
• Set the power switch to the ON position and the buzzer will send out Beep sounds at
the moment the inverter will do self-diagnosis. Then the power status LED indicators
will also show various colors, finally the buzzer will sound another Beep and the power
status LED indicators will turn to green color. The inverter starts working successfully.
• Set the power switch to the OFF position, the inverter stops and all the lights will go off.
TROUBLESHOOTING
WARNING:
Do not open or disassemble the inverter. Attempting to service the unit yourself may
result in a risk of electrical shock or fire.
Problems &
Symptoms
Possible cause Solutions
No AC power
output
and status
illuminates
the red LED
Over input voltage (OVP) Check input voltage, reduce
input voltage.
Low input voltage (UVP) Recharge battery, check connec-
tions and cable
Thermal shutdown (OTP) Improve ventilation. Make sure
ventilation openings in inverter
are not obstructed. Reduce
ambient temperature
Short circuit or wiring error.
Over load (OLP)
Check AC wiring for short circuit.
Reduce load.
82282_bis_82286_Inverter_A5_V3.indd 1682282_bis_82286_Inverter_A5_V3.indd 16 09.02.21 13:1309.02.21 13:13

Carbest Sinus-Wechselrichter | Sinus Power Inverter 82282/82283/82284/82285/82286
17
MAINTENANCE
Very little maintenance is required to keep your inverter operating properly. You should
clean the exterior of the unit periodically with a damp cloth to prevent accumulation of
dust and dirt.
At the same time, tighten the screws on the DC input terminals.
WARRANTY
The warranty period is 36 months. Reimo reserves the right to rectify eventual defaults.
The guarantee is excluded for all damages caused by faulty use or improper handling.
Liability limitations: In no case Reimo will be reliable for collateral-, secondary- or
indirect damages, costs, expenditure, missed benefits or missed earnings. The indica-
ted sales price of the product is representing the equivalent value of Reimo’s liability
limitations.
DISPOSAL
Environmental Information for Customers in the European Union
European Directive 2002/96/EC requires that the equipment bearing this symbol on the
product and/or its packaging must not be disposed of with unsored municipal waste.
The symbol indicates that this product should be disposed of separately from regular
household waste streams. It is your responsibility to dispose of this and other electric and
electronic equipment via designated collection facilities appointed by the government
or local authorities. Correct disposal and recycling will help prevent potential negative
consequences to the enviroment and human health. For more detailed information about
the disposal of your old equipment, please contact your local authorities, waste disposal
service, or the shop where you purchased the product.
UK
82282_bis_82286_Inverter_A5_V3.indd 1782282_bis_82286_Inverter_A5_V3.indd 17 09.02.21 13:1309.02.21 13:13

Carbest Sinus-Wechselrichter | Sinus Power Inverter 82282/82283/82284/82285/82286
18
82282_bis_82286_Inverter_A5_V3.indd 1882282_bis_82286_Inverter_A5_V3.indd 18 09.02.21 13:1309.02.21 13:13

Carbest Sinus-Wechselrichter | Sinus Power Inverter 82282/82283/82284/82285/82286
19
82282_bis_82286_Inverter_A5_V3.indd 1982282_bis_82286_Inverter_A5_V3.indd 19 09.02.21 13:1309.02.21 13:13

© 06/2020
REIMO REISEMOBIL-CENTER GMBH
63329 EGELSBACH · BOSCHRING 10
GERMANY · WWW.REIMO.COM
MADE IN CHINA
E8
82282_bis_82286_Inverter_A5_V3.indd 2082282_bis_82286_Inverter_A5_V3.indd 20 09.02.21 13:1309.02.21 13:13
