CARPETLIGHT Carpetino User manual
BEDIENUNGSANLEITUNG
CARPETINO
CARPETLIGHT GmbH
Schleestrasse 12
22767 Hamburg
Germany
Stand 7/2017 www.carpetlight.com
2
3
INHALT
Seite Kapitel
4 ALLGEMEINE HINWEISE
PRODUKTBESCHREIBUNG
PFLEGEHINWEISE
5 WICHTIGE SICHERHEITSHINWEISE
6 GARANTIEAUSSCHLUSS
7 BEDIENUNG DER LEUCHTE
Bedienung der Leuchte
Aufbau des Rahmens
Montage der Leuchte
Anbau des Zapfens
Aufbau des SnapGrids
Aufbau der Softboxen
8 BEDIENUNGS DES STEUERGERÄTES
Netzstrom, 90-240 Volt
V-Mount-Betrieb
9 EINSTELLUNGEN AM STEUERGERÄT
Ein-/Ausschalten
Helligkeit und Farbtemperatur
Einstellungen im Menü vornehmen / Standby-Modus
10 1. Daylight Boost / Fast 100%
2. DMX- Startkanalauswahl
3. DMX-Mode
11 4. Hintergrundlicht des Displays
5. Auswahl der Leuchten-Serie
12 TECHNISCHE DATEN
13 RJ45 DMX BELEGUNG
4
ALLGEMEINE HINWEISE
Produkte der CARPETLIGHT GmbH sind für den professionellen Einsatz im Studio und
bei Außenaufnahmen bestimmt und dürfen ausschließlich von befähigten Personen
betrieben werden.
Lesen Sie diese Bedienungsanleitung sehr sorgfältig vor der ersten Inbetriebnahme.
Der folgende Text enthält wichtige Hinweise für die Handhabung von CARPETLIGHT
Beleuchtungskörpern.
entsprechenden Entsorgungsstelle.
diesbezüglich an die Firma CARPETLIGHT GmbH.
PRODUKTBESCHREIBUNG
Der Leuchtenkörper basiert auf textilen Verbindungen. Dies ermöglicht es, ihn in jede
erdenkliche Form zu drapieren, zu rollen und zu knicken. Der Leuchtenkörper der
CARPETINO wiegt ohne Zubehör etwa 200 Gramm und kann mit kleinen Hilfsmitteln
überall befestigt werden.
PFLEGEHINWEISE
Kleinere Verunreinigungen können mit einem feuchten Tuch auf der Lichtaustrittsseite
entfernt werden. Auf der schwarzen Rückseite können auch sanfte Textilreinigungs-
mittel benutzt werden.
Das textile Zubehör (Softboxen und Schürze) können schonend mit der Hand bei 30° C
gewaschen werden.
Halten Sie die Kontaktelemente der elektrischen Steckverbindungen sauber.
5
WICHTIGE SICHERHEITSHINWEISE
durch nicht fachgerechte Nutzung enstehen, z.B. durch Betreiben der Leuchte bei
vorhandenen Ösen benutzen.
das System nicht mehr verwendet werden. Sind Schäden feststellbar, müssen die
betreffenden Teile ausgewechselt werden, bzw. muss Kontakt mit der
CARPETLIGHT GmbH oder deren Vertriebspartnern aufgenommen werden.
Zubehör, mittels eines Sicherungsseiles gesichert werden.
die von bisherigen Standards abweichen kann. Überprüfung Sie trotzdem die
Stabilität und Zuverlässigkeit der Anbringung.
Schutzkleidung zu tragen, um Verletzungen und Verbrennungen vorzubeugen.
jeweilige Gewicht und berücksichtigen Sie die von den Berufsgenossenschaften in
der BGI 810-1 empfohlenen Maßnahmen.
Personen oder Beschädigungen durch Fahrzeuge mittels geeigneter Kennzeichnung
oder Abdeckung.
Einsatz zu prüfen.
dem Anschluss des Leuchtenkörpersystems sicherzustellen.
Vorsicht!
Netzspannung! Lebensgefahr! Vorsicht!
Heiße Leuchte!
6
(z. B. bei Treppenabsätzen, im Straßenverkehr, durch Blitzen).
ausreichende Abstände ein, da diese Materialien bei übermäßiger Erwärmung
bersten können und Splitter ein Verletzungsrisiko darstellen.
Aufstellung, Schutzdach oder Abdeckungen. Dabei ist auf ausreichende Ableitung
besondere Maßnahmen.
GARANTIEAUSSCHLUSS
Jede Nutzung außerhalb der empfohlenen Einsatzszenarien, insbesondere in hoher
Erlöschen jeglicher Gewährleistungen.
Die Firma CARPETLIGHT GmbH haftet für keinerlei Schäden, die durch unsachgemäße
Benutzung unserer Produkte entstehen.
7
BEDIENUNG DER LEUCHTE
Bedienung der Leuchte
Stand aus durchzuführen.
Aufbau des Rahmens
Die vier Arme des Rahmens werden in das Mittelkreuz gesteckt. Die Magnete des
Rahmens dienen der Aufnahme des Leuchtenkörpers, diese müssen so gedreht werden,
dass sie entgegengesetzt zum Bajonettverschluss stehen.
Montage der Leuchte
Die Leuchte wird auf den fertig aufgebauten Rahmen mittels der Magnete montiert.
Anbau des Zapfens
Der 16mm Zapfen wird mittels eines Bajonettverschlusses im Mittelpunkt des Rahmen-
kreuzes befestigt. Der Zapfen wird in die Aufnahme eingesetzt, leicht gedreht und durch
die Überwurfmutter fest geschraubt.
Aufbau des SnapGrids
CARPETLIGHT SnapGrid ist speziell für die jeweiligen Leuchtengrößen
entwickelt worden. Es wird mit dem umlaufenden Klettband an dem umlaufenden
Gummischlaufen des SnapGrids über die vier Ecken des Rahmens gespannt. Die Klettver-
bindung und die Gummis bieten ausreichend Halt, um die Leuchte auch als Toplight
einzusetzen.
-
längerungen des umlaufenden Textilsaums am SnapGrid. Bitte überprüfen Sie eventuelle
Verschmutzungen der Klettverbindung, um eine perfekte Verbindung zu gewährleisten.
Aufbau der Softboxen
Die CARPETLIGHT-Softbox wird auf die CARPETINO-Leuchte mit Hilfe des Klettver-
schlusses befestigt.
8
BEDIENUNG DES STEUERGERÄTES
Das Steuergerät muss durch das mitgelieferte 3 Pol-Steuerkabel mit dem Leuchtenkörper
verbunden werden. Stecker und Buchse des Steuerkabels nicht drehen, es handelt sich
um eine Push/Pull Verbindung. Zum Kontaktieren den Stecker mit der Markierung nach
oben in die Buchse einführen. Beachten Sie die weiße Markierung.
Für die Stromversorgung gibt es verschiedene Anschlussmöglichkeiten:
Netzstrom, 90-240 Volt
Verbinden Sie den DC Hohlstecker des mitgelieferten Netzteils mit der DC Buchse (DC IN)
am Steuergerät. Der DC Hohlstecker ist eine verriegelbare Drehverbindung.
Den Stecker in die Buchse (DC IN) am Steuergerät einführen und durch eine Rechts- oder
Linksdrehung unter leichtem Druck verriegeln. Zum Entriegeln den Stecker mit einer
leichten Rechts- oder Linksdrehung entriegeln und abziehen. Netzteil und Steuergerät
lassen sich zu einem kompakten Element zusammenfügen, indem der V-Mountadapter
am Netzteil in die V-Mountaufnahme am Steuergerät gesteckt wird.
V-Mount-Betrieb
Das Steuergerät der CARPETINO-Leuchte kann auch mit V-Mount-Akkumulator (mit
mindestens 9 Ampere Entladestrom) betrieben werden. Es gibt hierfür an jedem
Steuergerät eine V-Mount-Aufnahme, an dem der V-Mount-Akkumulator leicht montiert
werden kann.

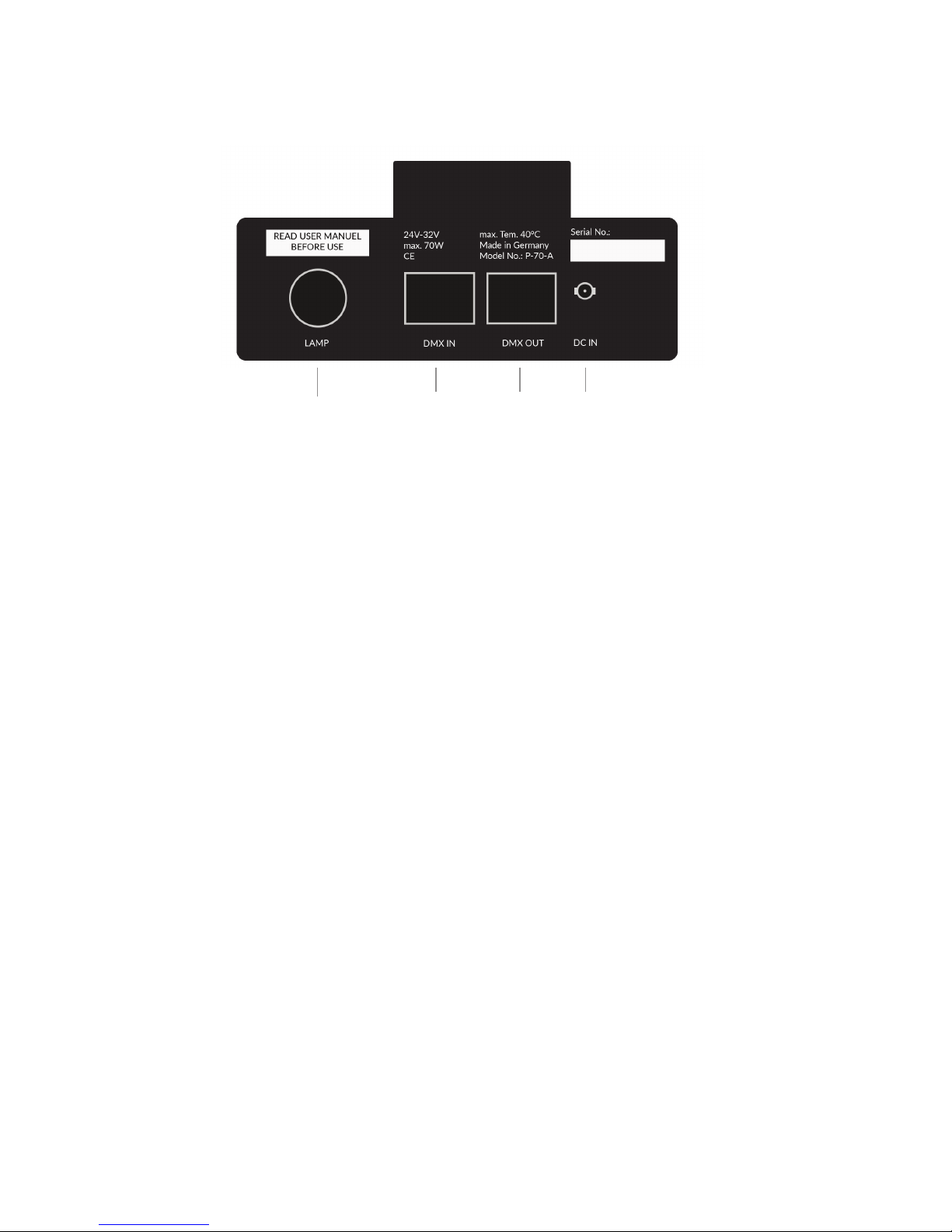

Leuchtenan-
schluss
3-polig
DC
Buchse
DMX
IN
DMX
9
EINSTELLUNGEN AM STEUERGERÄT
Bei diesen Einstellungen handelt es sich um den Stand der Firmware ab Version 3.13
Spätere Versionen können in den Einstellungen abweichen. Handelt es sich bei Ihrer
Firmware, um eine andere Version als 3.13, dann kontaktieren Sie bitte CARPETLIGHT
GmbH.
Ein-/Ausschalten
Bei einer erfolgreichen Verbindung von Leuchte, Steuergerät und Stromversorgung ist
die Leuchte einsatzbereit.
Helligkeit und Farbtemperatur
Zur Einstellung der Helligkeit benutzen Sie den Helligkeitsregler. Durch Drehen lässt sich
der gewünschte Dimmbereich einstellen und auf dem Display ablesen. Für die Einstellung
der Farbtemperatur benutzen Sie den Farbtemperaturregler. Die Farbtemperatur lässt
sich im Display in Kelvin (K) ablesen und kann in 100 K-Schritten gesteuert werden.
Einstellungen im Menü vornehmen / Standby-Modus
Ein kurzes Drücken auf den Farbtemperaturregler mit der Beschriftung Standby/Menu
weiteres kurzes Drücken des Tasters geht die Leuchte an und hat exakt die Ausgangs-
einstellung wie vor dem Standby-Modus. Sie gelangen durch ein 3 Sekunden langes
Drücken des Farbtemperaturreglers in das Auswahlmenü und durch ein erneutes 3
im Auswahlmenü, können Sie mit kurzem Drücken des Farbtemperaturreglers durch das
der Menüpunkte verändert werden.
Helligkeits-
regler
Farbtemperaturregler
Display
10
Menüpunkte
1. Daylight Boost / Fast 100%
Einstellen des Daylight Boost:
- Halten Sie den Taster 3 Sekunden gedrückt (Menü-Modus).
- Drehen Sie den Farbtemperaturregler 1x nach rechts, um in den Daylight Boost
Modus zu gelangen. Die Leuchte bleibt in diesem Modus.
- Es wird „DLB“ im Display angezeigt.
Daylight Boost Modus zurück in den normalen Betriebsmodus.
Einstellen des Fast 100%:
Die Leuchte kann, ohne manuelles Dimmen, sofort auf 100% Helligkeit betrieben werden.
- Halten Sie den Taster 3 Sekunden gedrückt (Menü-Modus).
- Drehen Sie den Helligkeitsregler nach rechts, um die Leuchte sofort auf 100%
zu starten.
Die Leuchte schaltet danach selbständig zurück in den Leuchtenbetriebsmodus.
2. DMX- Startkanalauswahl
Einstellen der DMX-Adresse:
- Halten Sie den Farbtemperaturregler 3 Sekunden gedrückt (Menü-Modus).
- Durch kurzes Drücken des Farbtemperaturreglers gelangen Sie zum Menüpunkt
„DMX“.
- Durch erneutes 3 Sekunden langes Drücken des Farbtemperaturreglers bestätigen
Sie die gewählte Eingabe und gelangen gleichzeitig zurück in den Leuchten-
betriebsmodus.
3. DMX-Mode
Ein-/Ausschalten des DMX-Modus bei eingestecktem DMX-Kabel:
Sobald ein DMX-Signal empfangen wird, schaltet das Gerät automatisch in den
DMX-Modus (DMX-Mode: normal). Sofern Sie im DMX-Betrieb manuelle Änderungen
- Halten Sie den Farbtemperaturregler 3 Sekunden gedrückt (Menü-Modus).
- Durch kurzes Drücken gelangen Sie mit dem Farbtemperaturregler zum
Menüpunkt „DMX-Mode“.
- Durch erneutes 3 Sekunden langes Drücken des Farbtemperaturreglers bestätigen
Sie die gewählte Eingabe und gelangen gleichzeitig zurück in den Leuchten-
betriebsmodus.
DMX-Signal anliegt.
Beachten Sie im DMX „Stand Alone“ Betrieb bzw. beim Betrieb als letztes Gerät in
Lieferumfang) notwendig sein kann.
11
4. Hintergrundlicht des Displays
Einstellen der Displayhelligkeit:
- Halten Sie den Farbtemperaturregler 3 Sekunden gedrückt (Menü-Modus).
- Durch kurzes Drücken gelangen Sie mit dem Farbtemperraturregler zum Menüpunkt
„Backlight“.
- Durch erneutes 3 Sekunden langes Drücken des Farbtemperaturreglers bestätigen
Sie die gewählte Eingabe und gelangen gleichzeitig zurück in den
Leuchtenbetriebsmodus.
5. Auswahl der Leuchten-Serie
CARPELIGHT-Logo auf der Leuchten-Rückseite. Ab höheren Bauserien
ist für die Leuchten ein größeres Farbspektrum einstellbar. Die CARPETINO wird in
der A-Serie mit dem herkömmlichen LED-Binning (2800-5600 K) betrieben und in der
B-Serie mit dem neuen (2800-6000 K).
- Halten Sie den Farbtemperaturregler 3 Sekunden gedrückt (Menü-Modus).
- Durch kurzes Drücken gelangen Sie mit dem Farbtemperaturregler zum
Menüpunkt „Connected Lamp Series“.
(A oder B).
- Durch erneutes 3 Sekunden langes Drücken des Farbtemperaturreglers bestätigen
Sie die gewählte Eingabe und gelangen gleichzeitig zurück in den
Leuchtenbetriebsmodus.
Folgender Menüpunkt hat keine Einstellmöglichkeit:
Softwareversion des Controllers.
12
TECHNISCHE DATEN
CARPETINO
Farbtempertaur 2800-5600 (6000) K
DMX 2 Kanäle (1. Helligkeit, 2. Farbtemperatur)
Gewicht 200 Gramm
Stromversorgung V-Mount (1 x 14,4 Volt, 9A Entladestrom),
Netzteil mit 90-240 Volt
Lichtstrom 3400 lm
Fotometrische Daten 1100 Lux/1m (3 Feet)
CRI 96
TLCI 96
Abstrahlwinkel 120°, mit SnapGrid 40°
Kühlung Passiv, lautlos
Farbqualität
bei 2800 K
Farbqualität
bei 5600 K
100
75
50
25
0
9
7
98 98 9
5
9
7
98 9
6
9
5
93 8
7
9
5
9
5
88 98 9
5
98
CRI R1 R2 R3 R4 R5 R6 R7 R8 R9 R10
R1 R2 R3 R4 R5 R6 R7 R8 R9 R10
R11 R12 R13 R14R 15
10
0
75
50
25
0
95 95 96 98 94 94 92 94 96 92 96 95 72 97 97 92
CRIR R11 R12 R13 R14 R15
DE59055631
Made in Germany
13
RJ45 DMX BELEGUNG
BELEGUNG :
2: DATA -
1: DATA +
7+8 GND
RJ45 DMX BELEGUNG
14
15
INSTRUCTION MANUAL
CARPETINO
CARPETLIGHT GmbH
Schleestrasse 12
22767 Hamburg
Germany
As of: July 2017 www.carpetlight.com
16
17
SUMMARY
Page Chapter
18 GENERAL INSTRUCTIONS
PRODUCT SPECIFICATIONS
CARE INSTRUCTIONS
19 IMPORTANT SAFETY INSTRUCTIONS
20 EXCLUSION OF WARRANTY
21 LAMP OPERATION
Erecting the Frame
Assembly of the Lamp
Mounting the Spigot
Assembly of the SnapGrid
Assembly of the Soft Boxes
22 OPERATION OF THE CONTROL UNIT
23 SETTINGS FOR THE CONTROL UNIT
Brightness and Colour Temperature
Selection using the Menu Function/Standby-Mode
24 1. Daylight Boost / Fast 100%
2. DMX-Channel Selection
3. DMX-Mode
25 4. Display Background Light
5. Lamps Serial Number
26 TECHNICAL SPECIFICATIONS
27 RJ45 DMX CONFIGURATION
18
GENERAL INSTRUCTIONS
The CARPETLIGHT-
personnel.
important information for the operation of the CARPETLIGHT lamps.
environmentally responsible manner.
environmentally friendly way according to the laws and regulations that apply in the
country of use.
PRODUCT SPECIFICATIONS
The lamp body is made from textile compounds. This allows for hanging, rolling and ben-
ding into any conceivable form.
The lamp body, without ancillary equipment, weighs about 200g and using small techni-
cal aids it can be attached almost anywhere.
CARE INSTRUCTIONS
Small stains on the lighting side of the lamp body can be removed using a damp cloth.
For the black reverse side you can use a soft fabric detergent.
The textile equipment, i.e. soft box and skirt, can be hand washed at 86°F (30°C).
Keep the electrical contacts and plug-in connectors clean.
19
IMPORTANT SAFETY INSTRUCTIONS
or tied down to any surface, as the heat generated during operation needs to dissipate
from the whole surface of both rear and frontside.
Avoid the operating scenarios mentioned above as well as operating at high ambient
temperatures
existing eyelets.
please contact CARPETLIGHT GmbH or one of our distributors/sales partners.
is properly secured using a safety cable.
in ways not possible before. But please make sure of the stability and reliability of
the attachment.
carry the designated load.
prevent injuries and burns.
lifting, and take into consideration preventive measures recommended by local trade
associations according to occupational safety law.
damages that can occur from vehicles by using suitable warning signs and/or coverings.
The lamp body and its electrical safety system are to be inspected prior to any operation.
lamp body is to be checked before every operation.
Beware: Mains Voltage!
Acute danger to life! Beware: Hot Lamp!
20
and set features, because these objects can burst from overheating and the
splinters could cause injury.
protective cover or shelter, and please make sure that enough heat can escape
from the heat generating lamp.
protective measures.
EXCLUSION OF WARRANTY
Every usage outside of the recommended applications, in particular in high humidity,
dangerously volatile environments or heightened G forces will lead to forfeiture of the
warranty.
The company CARPETLIGHT GmbH is not liable for any damages due to improper usage
of our products.
Table of contents
Languages:
Other CARPETLIGHT Lighting Equipment manuals
Popular Lighting Equipment manuals by other brands
MAC TOOLS
MAC TOOLS MHL600UK Operation and maintenance manual
Prilux
Prilux Lynx instruction manual
Spotlight
Spotlight ProfiLED 100 DMX user manual
Dale Tiffany
Dale Tiffany GA13280 Assembly instruction
Larson Electronics
Larson Electronics EPL-LED-150W-RT-SS-HC instruction manual
XanLite
XanLite FR350S manual
