CARPETLIGHT CL8X8 User manual
BEDIENUNGSANLEITUNG
INSTRUCTION MANUAL
CARPETLIGHT
CL8X8
CARPETLIGHT GmbH
Friesenweg 5f
22763 Hamburg
Germany
Stand 06/2018 www.carpetlight.com
2
3
INHALT
Seite Kapitel
4 ALLGEMEINE HINWEISE
PRODUKTBESCHREIBUNG
PFLEGEHINWEISE
5 WICHTIGE SICHERHEITSHINWEISE
6 GARANTIEAUSSCHLUSS
7 BEDIENUNG DER LEUCHTE
Montage der Leuchte CL8X8
8BEDIENUNGS DES STEUERGERÄTES
Netzstrom, 90-240 Volt
V-Mount-Betrieb
9 EINSTELLUNGEN AM STEUERGERÄT
Ein-/Ausschalten
Helligkeit und Farbtemperatur
Einstellungen im Menü vornehmen / Standby-Modus
10 1. Daylight Boost / Fast 100%
2. DMX-Startkanalauswahl
3. DMX-Mode
11 4. Hintergrundlicht des Displays
12 BEDIENUNGSHINWEISE ZUR WIRELESS-DMX-STEUERUNG
13 TECHNISCHE DATEN
4
ALLGEMEINE HINWEISE
Produkte der CARPETLIGHT CL-Serie sind für den professionellen Einsatz im Studio
und bei Außenaufnahmen bestimmt und dürfen ausschließlich von befähigten Personen
betrieben werden.
Lesen Sie diese Bedienungsanleitung sehr sorgfältig vor der ersten Inbetriebnahme
durch. Der folgende Text enthält wichtige Hinweise für die Handhabung von
CARPETLIGHT Beleuchtungskörpern.
entsprechenden Entsorgungsstelle.
diesbezüglich an die Firma CARPETLIGHT GmbH.
CARPETLIGHT Originalersatzteile und Originalzubehör.
PRODUKTBESCHREIBUNG
Der Leuchtenkörper basiert auf textilen Verbindungen. Dadurch kann er in jede erdenkliche
Form drapiert, gerollt und geknickt werden. Der Leuchtenkörper der CL8X8 wiegt ca.
werden.
PFLEGEHINWEISE
Kleinere Verunreinigungen können mit einem feuchten Tuch auf der Lichtaustrittsseite
entfernt werden. Auf der schwarzen Rückseite können auch sanfte Textilreinigungsmittel
angewendet werden.
Halten Sie die Kontaktelemente der elektrischen Steckverbindungen sauber.
5
WICHTIGE SICHERHEITSHINWEISE
durch nicht fachgerechte Nutzung enstehen, z.B. durch Betreiben der Leuchte bei
vorhandenen Ösen nutzen.
das System nicht mehr verwendet werden. Sind Schäden feststellbar, müssen die
betreffenden Teile ausgewechselt werden, bzw. muss Kontakt mit der
CARPETLIGHT GmbH oder deren Vertriebspartnern aufgenommen werden.
mittels eines Sicherungsseiles gesichert werden.
Schutzkleidung zu tragen, um Verletzungen und Verbrennungen vorzubeugen.
jeweilige Gewicht und berücksichtigen Sie die von den Berufsgenossenschaften in
der BGI 810-1 empfohlenen Maßnahmen.
oder Beschädigungen durch Fahrzeuge mittels geeigneter Kennzeichnung oder Abdeckung.
Einsatz zu prüfen.
dem Anschluss des Leuchtenkörpersystems sicherzustellen.
Vorsicht!
Netzspannung! Lebensgefahr! Vorsicht!
Heiße Leuchte!
6
(z. B. bei Treppenabsätzen, im Straßenverkehr, durch Blitzen).
ausreichende Abstände ein, da diese Materialien bei übermäßiger Erwärmung
bersten können und Splitter ein Verletzungsrisiko darstellen.
Aufstellung, Schutzdach oder Abdeckungen. Dabei ist auf ausreichende Ableitung
besondere Maßnahmen.
GARANTIEAUSSCHLUSS
Jede Nutzung außerhalb der empfohlenen Einsatzszenarien, insbesondere in hoher
Erlöschen jeglicher Gewährleistungen.
Die Firma CARPETLIGHT GmbH haftet für keinerlei Schäden, die durch unsachgemäße
Benutzung ihrer Produkte entsteht.
7
BEDIENUNG DER LEUCHTE
Stand aus durchzuführen.
Montage und Aufbau der Leuchte mit 8x8 Standardrahmen
Der Leuchtenkörper kann mit Hilfe der Ösen und den mitgelieferten Bungee Cords auf
einen 8x8 Standardrahmen gespannt werden.
.

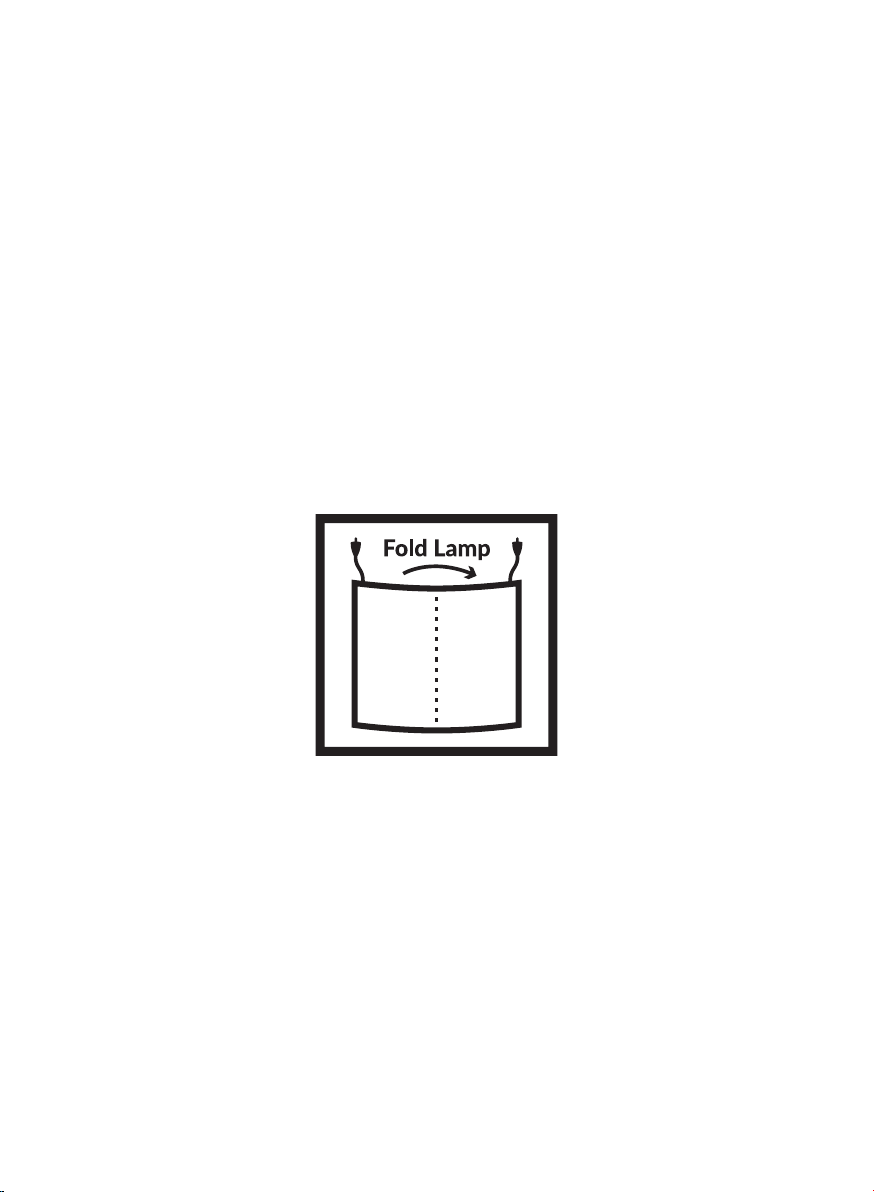

Faltung zur Aufbewahrung des Leuchtenkörpers
Der Leuchtenkörper wird wie folgt gefaltet: die beiden Kabelaustrittseiten werden
kann dann geviertelt, vollständig eingerollt und in der mitgelieferten Tasche verstaut
werden.
8
BEDIENUNG DES STEUERGERÄTES
Das Leuchtenmodell CL8X8 wird mit zwei Steuergeräten CL8X8 betrieben. Beide
Steuergeräte können unabhängig voneindander bedient werden.
Das Steuergerät muss durch das mitgelieferte 4 Pol-Steuerkabel mit dem Leuchtenkörper
verbunden werden. Stecker und Buchse des Steuerkabels nicht drehen, es handelt sich um
eine Push/Pull Verbindung mit Sicherungsverschraubung. Den Stecker gemäß mechanischer
Kodierung in die Buchse einführen und den Sicherungsschraubring verriegeln.
Die Speakon-DC Steckverbindung ist eine verriegelbare Drehverbindung. Den Stecker
gemäß mechanischer Kodierung in die Buchse einführen und durch eine Rechtsdrehung
und mit einer leichten Linksdrehung den Stecker entriegeln und abziehen.
Für die Stromversorgung gibt es verschiedene Anschlussmöglichkeiten:
Netzstrom, 90-240 Volt
Verbinden Sie den Speakon Stecker des mitgelieferten Netzteils mit der Speakon Buchse
(DC IN) am Steuergerät. Verbinden Sie danach das Netzteil durch das mitgelieferte
Kaltgerätekabel mit dem Stromnetz.
V-Mount-Betrieb
Verbinden Sie den Speakon Stecker des mitgelieferten V-Mount Adapters mit der
Speakon Buchse (DC IN) am Steuergerät. Setzen Sie danach zwei V-Mount Akkumulatoren
(mit jeweils mindestens 9 Ampere Entladestrom) in den V-Mount Adapter ein.
Alternative DC Stromversorgungen sind nach Absprache mit CARPETLIGHT GmbH
möglich.
Die Steckverbinder des Steuerkabels und der Stromversorgung sind nicht unter
Spannung oder Last zu trennen oder zu verbinden.
Durch Nichtbeachtung entstandene Schäden unterliegen keiner Gewährleistung.

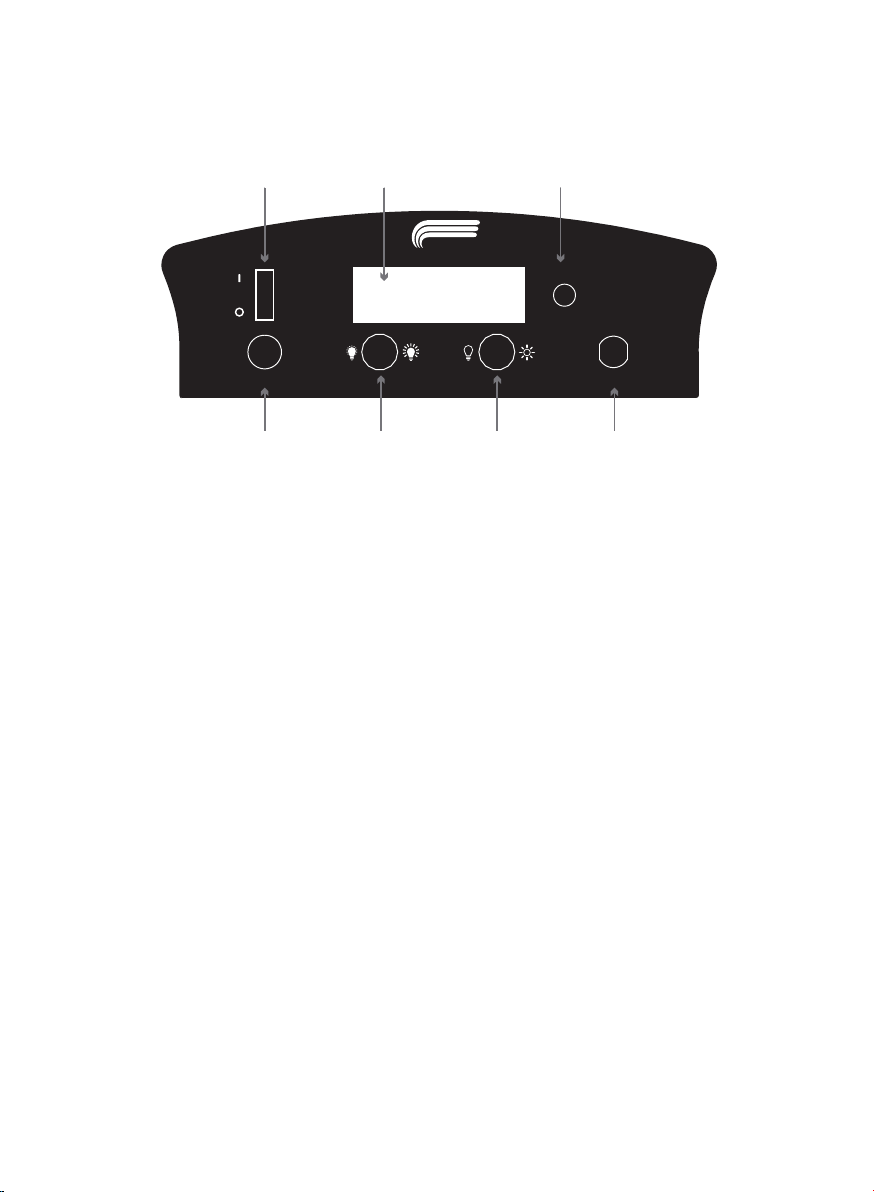

DC IN LAMP
STANDBY
MENU
CL 8x8 CONTROLLER
Hauptschalter Display Taster
Leuchtenanschluss
4-polig
DC IN Helligkeits-
regler Farbtemperatur-
regler
Speakon
9
EINSTELLUNGEN AM STEUERGERÄT
Bei diesen Einstellungen handelt es sich um den Stand der Firmware ab Version 3.17.
Spätere Versionen können in den Einstellungen abweichen. Handelt es sich bei Ihrer
Firmware, um eine anderen Version als 3.17, dann kontaktieren Sie bitte
CARPETLIGHT GmbH.
Ein-/Ausschalten
Bei einer erfolgreichen Verbindung von Leuchte, Steuergerät und Stromversorgung
ist die Leuchte einsatzbereit. Nach Betätigen des Hauptschalters am Steuergerät
erscheint das CARPETLIGHT-Logo auf dem Display. Die Leuchte startet immer
im On-Modus und leuchtet, mit der zuletzt im Steuergerät eingestellten und
gespeicherten Helligkeit und Farbtemperatur auf.
Helligkeit und Farbtemperatur
der gewünschte Dimmbereich einstellen und auf dem Display ablesen. Für die Einstellung
der Farbtemperatur benutzen Sie den Farbtemperaturregler. Die Farbtemperatur lässt
sich im Display in Kelvin (K) ablesen und kann in 50 K-Schritten gesteuert werden. Die
Einstellungen im Menü vornehmen / Standby-Modus
Modus und die Leuchte geht aus. Durch erneutes Betätigen des Tasters geht die Leuchte
wieder an und hat exakt die Ausgangseinstellung wie vor dem Standby-Modus.
Sie gelangen durch ein 3 Sekunden langes Drücken des Standby/Menu-Tasters in
das Auswahlmenü und durch ein erneutes 3 sekündiges Drücken wieder zurück
mit kurzem Drücken des Tasters durch das Menü schalten. Durch das Drehen des
werden.
10
Menüpunkte
1. Daylight Boost / Fast 100%
Einstellen des Daylight Boost:
- Halten Sie den Taster 3 Sekunden gedrückt (Menü-Modus).
- Drehen Sie den Helligkeitsregler nach rechts um in den Daylight Boost Modus zu
gelangen. Die Leuchte bleibt in diesem Modus.
Daylight Boost Modus zurück in den normalen Betriebsmodus.
Einstellen des Fast 100%:
Die Leuchte kann, ohne manuelles Dimmen, sofort auf 100% Helligkeit betrieben werden.
- Halten Sie den Taster 3 Sekunden gedrückt (Menü-Modus).
- Drehen Sie den Farbtemperaturregler nach rechts um die Leuchte sofort auf 100%
zu starten.
Die Leuchte schaltet danach selbständig zurück in den Leuchtenbetriebsmodus.
2. DMX- Startkanalauswahl
Einstellen der DMX-Adresse:
- Halten Sie den Taster 3 Sekunden gedrückt (Menü-Modus).
- Durch kurzes Drücken gelangen Sie mit dem Taster zum Menüpunkt „DMX“.
- Durch erneutes 3 Sekunden langes Drücken des Tasters bestätigen Sie die gewählte
Eingabe und gelangen gleichzeitig zurück in den Leuchtenbetriebsmodus.
3. DMX-Mode
Ein-/Ausschalten des DMX-Modus bei eingestecktem DMX-Kabel:
Sobald ein DMX-Signal empfangen wird, schaltet das Gerät automatisch in den
DMX-Modus (DMX-Mode: normal). Sofern Sie im DMX-Betrieb manuelle Änderungen
vornehmen wollen, können Sie den DMX-Mode auf „OFF“ stellen.
- Halten Sie den Taster 3 Sekunden gedrückt (Menü-Modus).
- Durch kurzes Drücken gelangen Sie mit dem Taster zum Menüpunkt „DMX-Mode“.
DMX ist eingeschaltet: „Normal“ - DMX ist ausgeschaltet: „OFF“.
- Durch erneutes 3 Sekunden langes Drücken des Tasters bestätigen Sie die gewählte
Eingabe und gelangen gleichzeitig zurück in den Leuchtenbetriebsmodus.
Beim Neustart des Gerätes wird diese Einstellung immer auf „ON“ sein, sofern ein
DMX-Signal anliegt.
Beachten Sie im DMX „Stand Alone“ Betrieb bzw. beim Betrieb als letztes Gerät in einer
umfang) notwendig sein kann.
11
4. Hintergrundlicht des Displays
Einstellen der Display-Helligkeit:
- Halten Sie den Taster 3 Sekunden gedrückt (Menü-Modus).
- Durch kurzes Drücken gelangen Sie mit dem Taster zum Menüpunkt „Backlight“.
- Durch erneutes 3 Sekunden langes Drücken des Tasters bestätigen Sie die gewählte
Eingabe und gelangen gleichzeitig zurück in den Leuchtenbetriebsmodus.
Folgende Menüpunkte haben keine Einstellmöglichkeit:
Softwareversion des Controllers
12
BEDIENUNGSHINWEISE ZUR WIRELESS-DMX-
STEUERUNG

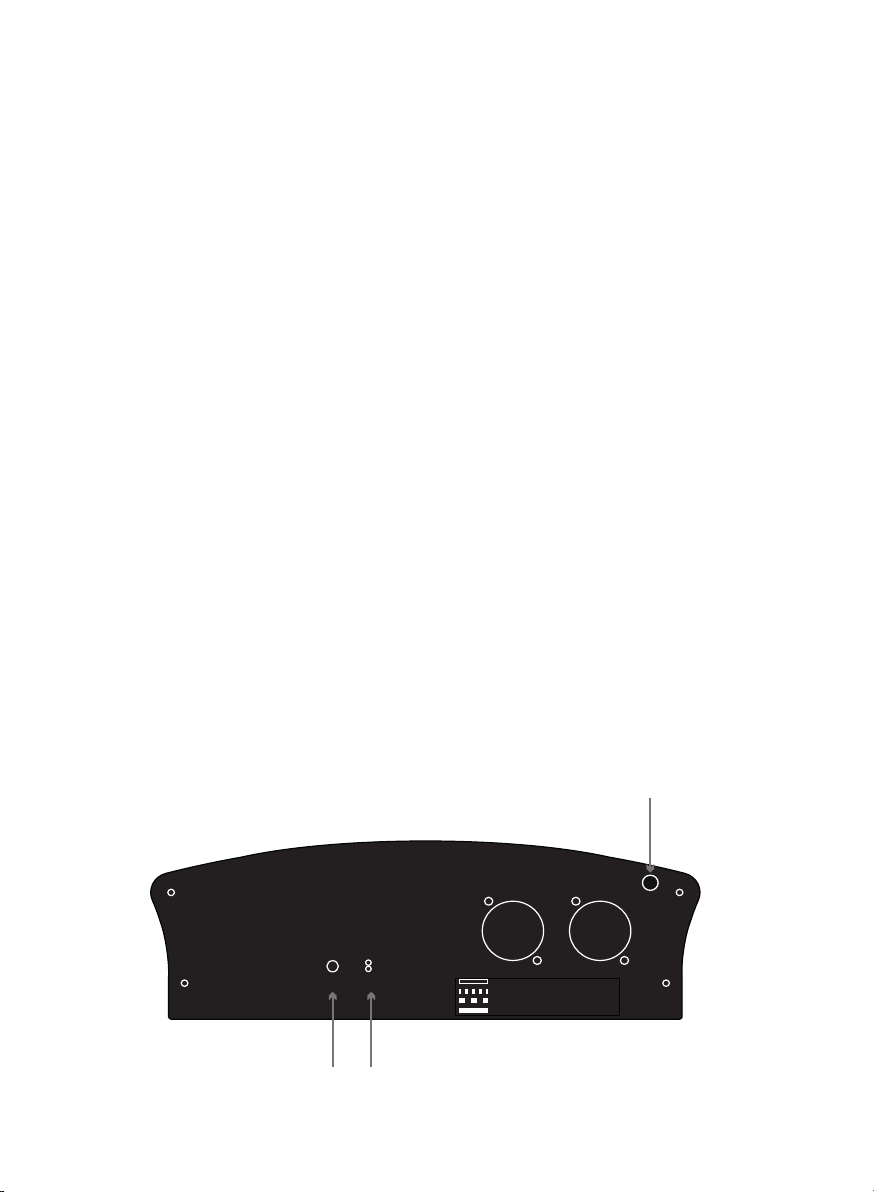

Der Controller verfügt über eine interne CRMX-Schnittstelle, über die eine kabellose
DMX-Ansteuerung möglich ist.
LED-link:
LED-radio:
[langsam blinkend] aktive Funkverbindung, aber kein DMX-Signal
[dauerhaft an] aktive Funkverbindung, DMX-Signal vorhanden
sofern das Mastergerät neue Clients sucht.
drei Sekunden gedrückt.
Die DMX-Adressierung des Gerätes nehmen Sie über das Hauptmenü, wie in Menüpunkt
2 und 3 beschrieben, vor.
und die manuelle Steuerung ohne Funktion.
Steuerung ohne Funtkion.
link
radio
not linked
no active radio link
active radio link, no DMX
active radio link, DMX
unlink
Link-Button Status-LED
Antenna-Socket
13
TECHNISCHE DATEN
Farbtemperatur 2800-6000 K
DMX 2 Kanäle (1. Helligkeit, 2. Farbtemperatur)
Gewicht 4400 Gramm
Stromversorgung V-Mount (2 x 14,8 Volt, 9A Entladestrom),
Netzteil mit 90-240 Volt
CRI 96
TLCI 96
Kühlung Passiv, lautlos
Farbqualität
bei 2800 K
Farbqualität
bei 6000 K
DE59055631
Made in Germany
100
75
50
25
0
97 98 98 95 97 98 96 95 93 87 95 95 88 98 95 98
CRI R1 R2 R3 R4 R5 R6 R7 R8 R9 R10 R11 R12 R13 R14 R15
100
75
50
25
0
95 95 96 98 94 94 92 94 96 92 96 95 72 97 97 92
CRI R1 R2 R3 R4 R5 R6 R7 R8 R9 R10 R11 R12 R13 R14 R15
15
INSTRUCTION MANUAL
CARPETLIGHT
CL8X8
CARPETLIGHT GmbH
Friesenweg 5f
22763 Hamburg
Germany
As of: June 2018 www.carpetlight.com
16
17
SUMMARY
Page Chapter
18 GENERAL INSTRUCTIONS
PRODUCT SPECIFICATIONS
CARE INSTRUCTIONS
19 IMPORTANT SAFETY INSTRUCTIONS
20 EXCLUSION OF WARRANTY
21 LAMP OPERATION
Assembly of the Lamp
22 OPERATION OF THE CONTROL UNIT
V-Mount Operation
23 SETTINGS FOR THE CONTROL UNIT
Switching On/Off
Brightness and Color Temperature
Selection using the Menu Function / Standby-Mode
24 1. Daylight Boost / Fast 100%
2. DMX-Starting Channel Selection
3. DMX-Mode
4. Display Background Illumination
26 OPERATING INSTRUCTIONS WIRELESS DMX-CONTROL
27 TECHNICAL SPECIFICATIONS
18
GENERAL INSTRUCTIONS
The CARPETLIGHT
important information for the operation of the CARPETLIGHT lamps.
environmentally responsible manner.
environmentally friendly way according to the laws and regulations that apply in the
country of use.
CARPETLIGHT ancillary equipment and spare parts.
PRODUCT SPECIFICATIONS
The CL 8X8 lamp body is made from textile compounds. This allows for hanging, rolling
and bending into any conceivable form.
The lamp body is extremly lightweíght (4400g) small technical aids can used to attach
them almost anywhere.
CARE INSTRUCTIONS
Small stains on the lighting side of the lamp body can be removed using a damp cloth.
For the black reverse side you can use a soft fabric detergent.
Keep the electrical contacts and plug-in connectors clean.
19
IMPORTANT SAFETY INSTRUCTIONS
it be pressed or tied down to any surface, as the heat generated during operation
needs to dissipate from the whole surface of both rear and front side.
Avoid the operating scenarios mentioned above as well as operating at high ambient
temperatures
use the existing eyelets.
contact CARPETLIGHT GmbH or one of our distributors/sales partners.
is properly secured using a safety cable.
in ways not possible before; but please make sure of the stability and reliability of
the attachment.
carry the designated load.
prevent injuries and burns.
lifting, and take into consideration preventive measures recommended by local trade
Associations according to occupational safety law.
damages that can occur from vehicles by using suitable warning signs and/or coverings.
lamp body is to be checked before every operation.
Beware: Mains Voltage!
Acute danger to life! Beware: Hot Lamp!
20
and set features, because these objects can burst from overheating and the
splinters could cause injury.
protective cover or shelter, and please make sure that enough heat can escape
from the heat generating lamp.
protective measures.
EXCLUSION OF WARRANTY
Every usage outside of the recommended applications, in particular in high humidity,
dangerously volatile environments or heightened G forces will lead to forfeiture of
the warranty.
The company CARPETLIGHT GmbH is not liable for any damages due to improper
usage of our products.
Table of contents
Languages:
Other CARPETLIGHT Lighting Equipment manuals
Popular Lighting Equipment manuals by other brands
Qlight
Qlight STA35SL Series operating manual
HQ Power
HQ Power VDPL310MB user manual
PRO Light
PRO Light Equinox MaxiPar Plus user manual
IMG STAGE LINE
IMG STAGE LINE LED-10SPOT instruction manual
North Light
North Light XH-B01020 instruction manual
Heath Zenith
Heath Zenith Wireless Lamp/Outlet Modules 6136 product manual
STUDIODUE
STUDIODUE Archibar i RDM Series user manual
Lightmybricks
Lightmybricks LEGO THE BATMAN-BATMOBILE 42127 installation guide
HAMPTON BAY
HAMPTON BAY 626-464 instruction manual
Claypaky
Claypaky PIN SCAN instruction manual
Lightmybricks
Lightmybricks LEGO THE JUSTIFIER 75323 LIGHT KIT installation guide
Vari Lite
Vari Lite VL2500 Spot Luminaire Service manual
Lightmybricks
Lightmybricks 75322 installation guide
Astral Pool
Astral Pool Energy Sel Series Installation and user manual
Hybrid+
Hybrid+ SIX BEAM user manual
Show Tec
Show Tec Performer 1500 Fresnel Daylight V1 user manual
North Light
North Light XY21030TS-WW-IO3OBS quick start guide
Lightmybricks
Lightmybricks LEGO RETRO BOWLING ALLEY 910013 installation guide
