Carrera Digital 124 Wireless+ User manual

Montage- und Betriebsanleitung
Assembly and instructions
Instructions de montage et d’utilisation
Instrucciones de uso y montaje
Instruções de montagem e modo de utilização
Istruzioni per il montaggio e l’uso
Montage- en gebruiksaanwijzing
Monterings- och bruksanvisning
Asennus- ja käyttöohjeet
Montajse- og bruksanvisning
Ősszeszerelési és használati útmutató
Instrukcja obsługi i montażu
Návod na montáž a pre prevádzkuo
Návod na montáž a pro provoz
Ръководство за монтаж и експлоатация
Mоνтάζ και Оδηγία χρήσης
Instrucţiuni de montaj şi de utilizare
Monterings- og driftsvejledning
安装和使用说明
取扱説明書
조립과 작동 방법
Montaj ve işletme kılavuzu
Инструкция по монтажу и эксплуатации
20030371 CHECK LANE

2

3
Montage- und Betriebsanleitung · Technische und designbedingte Änderungen vorbehalten
Assembly and instructions · Subject to technical and design-related changes
Instructions de montage et d’utilisation · Sous réserve de modifications techniques ou de design
Instrucciones de uso y montaje · Se reserva el derecho de efectuar modificaciones técnicas y relacionadas con el diseño
Instruções de montagem e modo de utilização · Reservados os direitos de alterações técnicas e no design
Istruzioni per il montaggio e l’uso · Con riserva di modifiche tecniche e di design
Montage- en gebruiksaanwijzing · Technische en designgeboden afwijkingen voorbehouden
Monterings- och bruksanvisning · Med reservation för tekniska och designrelaterade ändringar
Asennus- ja käyttöohjeet · Oikeus tekniikan ja muotoilun aiheuttamiin muutoksiin pidätetään
Montajse- og bruksanvisning · Det tas forbehold om endringer i teknikk og design
Ősszeszerelési és használati útmutató · Műszaki és konstrukciós változások előfordulhatnak
Instrukcja obsługi i montażu · Zastrzegamy sobie możliwość zmian
Návod na montáž a pre prevádzkuo · Technické zmeny a zmeny podmienené dizajnom sú vyhradené
Návod na montáž a pro provoz · Technické změny a změny podmíněné designem jsou vyhrazeny
Ръководство за монтаж и експлоатация · Запазваме си правото на технически промени и промени, наложени от дизайна
Mоνтάζ και Оδηγία χρήσης · Eεπιϕύλαξη τεχνικών - σχεδιαστικών τρποποιής
Instrucţiuni de montaj şi de utilizare · Sub rezerva modificărilor tehnice şi de design
Monterings- og driftsvejledning · Tekniske og designmæssige ændringer forbeholdes
安装和使用说明 · 保留因技术和外观设计需要进行更改的权利
取扱説明書取扱説明書の内容は予 · 技術･設計上、変更される場合があります。あらかじめご了承ください
조립과 작동 방법 · 기술과 디자인상 변동 소지 있음
·
Montaj ve işletme kılavuzu · Teknik ve dizayna bağlı değişiklikler mahfuz tutulur
Инструкция по монтажу и эксплуатации · Возможны технические и обусловленные дизайном изменения
4
7
10
13
16
19
22
25
28
31
34
37
40
43
46
49
52
55
58
61
64
67
70
73

4
Sicherheitshinweise 4
Verpackungsinhalt 4
Funktion 1: Sektorenmessung / Zwischenzeitmessung 4
Setup der Sektoren 5
Funktion 2: Fahrzeug-Performancemessung 6
Wartung und Pflege 6
Technische Daten 6
Willkommen
Herzlich Willkommen im Team Carrera!
Die Bedienungsanleitung enthält wichtige Informationen zum Auf-
bau und zur Bedienung Ihrer Carrera DIGITAL 124/132 Check Lane.
Lesen Sie diese bitte sorgfältig durch und bewahren Sie sie an-
schließend auf. Bei Fragen wenden Sie sich bitte an einen Fach-
händler oder die Carrera Service Hotline [phone] oder
besuchen Sie unsere Website: carrera-toys.com
Bitte überprüfen Sie den Inhalt auf Vollständigkeit und eventuelle
Transportschäden. Die Verpackung enthält wichtige Informationen
und sollte ebenfalls aufbewahrt werden.
Sollten Sie Informationen zur Bedienung der Carrera DIGITAL 124/132
Rennbahn benötigen, entnehmen Sie diese bitte der entsprechen-
den Bedienungsanleitung.
Wir wünschen Ihnen viel Spaß mit Ihrer neuen Check Lane für
Carrera DIGITAL 124/132.
Sicherheitshinweise
• ACHTUNG! Für Kinder unter 36 Monaten nicht geeignet. Er-
stickungsgefahr wegen verschluckbarer Kleinteile. Achtung: Funk-
tionsbedingte Klemmgefahr.
• ACHTUNG!
Dieses Spielzeug enthält Magnete oder magnetische Bestandteile.
Magnete, die im menschlichen Körper einander oder einen metal-
lischen Gegenstand anziehen, können schwere oder tödliche Ver-
letzungen verursachen. Ziehen Sie sofort einen Arzt zu Rate, wenn
Magnete verschluckt oder eingeatmet wurden.
Bitte beachten Sie hierzu auch die Bedienungsanleitung und Sicher-
heitshinweise der Grundpackung von Carrera DIGITAL 124/132!
Funktion 1: Sektorenmessung / Zwischenzeitmessung
Die Zwischenzeiten je Sektor (max. 3 Sektoren) werden in Verbin-
dung mit der Carrera Race App angezeigt. Die Check Lanes können
an beliebiger Stelle im Bahnlayout eingebaut werden.
1. Sektor 3. Sektor
2. Sektor
Beispielabbildung
Für die Anzeige von 3 Sektoren werden 2 Check Lanes benötigt.
Verpackungsinhalt
1x 1x
1 Check Lane
1 Bedienungsanleitung
Inhaltsverzeichnis

5
Setup der Sektoren
43
5
1
8
2
7 6
4
5
7
21
Sektorenzeitmessstellen
Beispielabbildung
6Damit die Check Lanes für die Sektorenmessung verwendet wer-
den können, müssen die Sektorenabschnitte definiert werden. Bitte
stellen Sie über die Carrera Race App sicher dass die Firmware-
Version 3.37 oder höher auf der Control Unit installiert ist. Weiter-
hin sollten die Check Lanes vor dem Einstellen bereits in die Bahn
eingebaut sein. Zur Definition der Sektoren gehen Sie wie folgt vor:
Schalten Sie die Control Unit gemäß Abb. 1 aus. Halten
Sie die SPEED-Taste (Abb. 2) gedrückt und schalten Sie
nun die Control Unit (Abb. 3) ein. Die erste LED leuchtet
nun permanant. Lassen Sie nun die SPEED-Taste (Abb. 4)
wieder los. Durch wiederholtes Drücken der SPEED-Taste leuchten
entsprechend die LEDs 1-4 (Abb. 5). Wählen Sie eine der nachfol-
genden Optionen:
LED 1 = Zeiterfassung aus
LED 1+2 = Zeiterfassung ein
LED 1+2+3 = Sektorzeit 1
LED 1+2+3+4 = Sektorzeit 2
Zur Übernahme der gewählten Option muss abschließend ein
Auto über den entsprechenden Sensor geschoben oder gefahren
(Abb. 6) werden. Ein Ton signalisiert die Übernahme der gewähl-
ten Option. Gehen Sie für jede Check Lane auf die gleiche Weise
vor. Nach Definition der Check Lane Messstellen drücken Sie die
START-Taste (Abb. 7) um die Einstellungen zu verlassen.
Hinweis: Die Start-/Ziellinie bildet bei eingeschalteter Zeiterfassung
einen Sektorpunkt. Ein Einstellen des Messpunktes auf der Control
Unit ist nicht nötig. Die Zählfunktion auf der Control Unit sollte nicht
ausgeschaltet werden.

6
Funktion 2: Fahrzeug-Performancemessung
Benötigte Zeit, durchschnittliche Beschleunigung und Durch-
schnittsgeschwindigkeit an den jeweiligen Messpunkten werden in
Verbindung mit der Carrera Race App aufbereitet und das Fahr-
verhalten des getesteten Fahrzeugs aufgezeigt – die einzelnen
Messungen können mit vorhergehenden Messungen des gleichen
oder eines anderen Fahrzeugs verglichen werden. Anzeige der Be-
schleunigungskurve bei Verwendung ab 3 Check Lanes gegeben.
Setup Performancemessung ist über Carrera Race App vorzuneh-
men.
Zeit
Strecke
Wartung und Pflege
1Um eine einwandfreie Funktion der Autorennbahn zu gewährleisten,
sollten alle Teile der Rennbahn regelmäßig gereinigt werden. Vor
der Reinigung den Netzstecker ziehen.
1 Rennstrecke: Fahrbahnoberfläche und Spurrillen mit einem tro-
ckenen Lappen sauberhalten. Keine Lösungsmittel oder Chemika-
lien zur Reinigung verwenden. Bei Nichtgebrauch die Bahn staub-
geschützt und trocken aufbewahren, am besten im Originalkarton.
Technische Daten
Ausgangsspannung · Spielzeugtransformator
18 V 54 VA (Carrera DIGITAL 124)
14,8 V 51,8 VA (Carrera DIGITAL 132)
Strommodi
1.) Spielbetrieb = Fahrzeuge werden über Handregler betätigt
2.) Ruhebetrieb = Handregler werden nicht betätigt, kein Spiel
3.) Stand-by Betrieb = nach ca. 20 Minuten Ruhebetrieb schaltet die
Anschlusschiene in den Stand-by Modus.
Die LED leuchtet nicht mehr.
STROMVERBRAUCH < 0,5 Watt/0,5 W
Zum Reaktivieren die Control Unit für ca. 2-3 Sekunden aus-
schalten und erneut einschalten. Die Bahn befindet sich dann
wieder im Ruhebetrieb.
4.) Aus-Zustand = Netzgerät vom Stromnetz getrennt
Dieses Produkt ist mit dem Symbol für die selektive Entsorgung von
elektrischer Ausrüstung versehen (WEEE). Das heißt, dass dieses
Produkt der EU Direktive 2012/19/EU entsprechend entsorgt wer-
den muss, um die entstehenden Umweltschäden zu minimieren.
Weitere Informationen erhalten Sie bei Ihrer lokalen oder regionalen
Behörde.
Aus diesem selektiven Entsorgungsprozess ausgeschlossene elek-
tronische Produkte stellen wegen der Präsenz gefährlicher Subs-
tanzen eine Gefahr für die Umwelt und die Gesundheit dar.

7
Safety instructions 7
Contents of package 7
Function 1: section measurement / split timings 7
Setting up the sections 8
Function 2: vehicle performance measuring 9
Maintenance and care 9
Technical specifications 9
Welcome
Welcome to the Team Carrera!
This instruction manual contains important information on setting up
and operating your Carrera DIGITAL 124/132 Check Lane. Please
read them carefully and keep them in a safe place afterwards. If you
have any queries, please do not hesitate to contact our distributor or
visit our website: carrera-toys.com
Please check the contents for completeness and possible transport
damage. The packaging contains important information and should
also be retained.
Should you need any information on operating the Carrera DIGITAL
124/132 racetrack, please refer to the corresponding instruction
manual.
We hope you will derive a lot of pleasure from your new Check Lane
for Carrera DIGITAL 124/132.
Safety instructions
• WARNING!
Not suitable for children under 36 months. Danger of suffocation
due to small parts which may be swallowed. Caution: risk of pinch-
ing caused by function.
• WARNING!
This toy contains magnets or magnetic components. Magnets attract-
ing each other or a metallic object inside the human body may cause
serious or fatal injuries. Seek medical attention immediately if mag-
nets are swallowed or inhaled.
Please also follow the instructions for use and safety precautions in
the Carrera DIGITAL 124/132 basic pack!
Function 1: section measurement / split timings
The split timings per section (max. 3 sections) are show in conjunc-
tion with the Carrera Race App. The Check Lanes can be placed
anywhere in the track layout.
Section 1 Section 3
Section 2
Sample illustration
Two Check Lanes are required to display three sections.
Contents of package
1x 1x
1 Check Lane
1 Instructions
Table of contents

8
Setting up the sections
43
5
1
8
2
7 6
4
5
7
21
Section timing points
Sample illustration
6So that the Check Lanes can be used for section measurement, the
sections have to be defined. Using the Carrera Race App please
check that the firmware version 3.37 or higher is installed on the
Control Unit. The Check Lane should also be installed in the track
before the setting up is carried out. To define the sections, proceed
as follows:
Switch off the Control Unit as shown in figure 1. Hold the SPEED key
(figure 2) down and now switch the Control Unit (figure 3) on.
The first LED now lights continuously. Now release the SPEED key
(figure 4). Repeated pressing of the SPEED key will light up LEDs
1-4 (figure 5) correspondingly. Select one of the following options:
LED 1 = Time recording off
LEDs 1+2 = Time recording on
LEDs 1+2+3 = section time 1
LEDs 1+2+3+4 = section time 2
To accept the option selected, a car must now be run or pushed
over the respective sensor (figure 6). An audible signal in-
dicates that the option selected has been accepted. Follow
the same procedure for each Check Lane. After defining the
Check Lane measuring points, press the START key (figure 7)
to leave the ,Setup‘ mode.
Note: if Time recording was switched on, the start/finish line will
have marked one section point. Setting the measuring point on the
Control Unit is not required. The counter function on the Control Unit
should not be turned off.

9

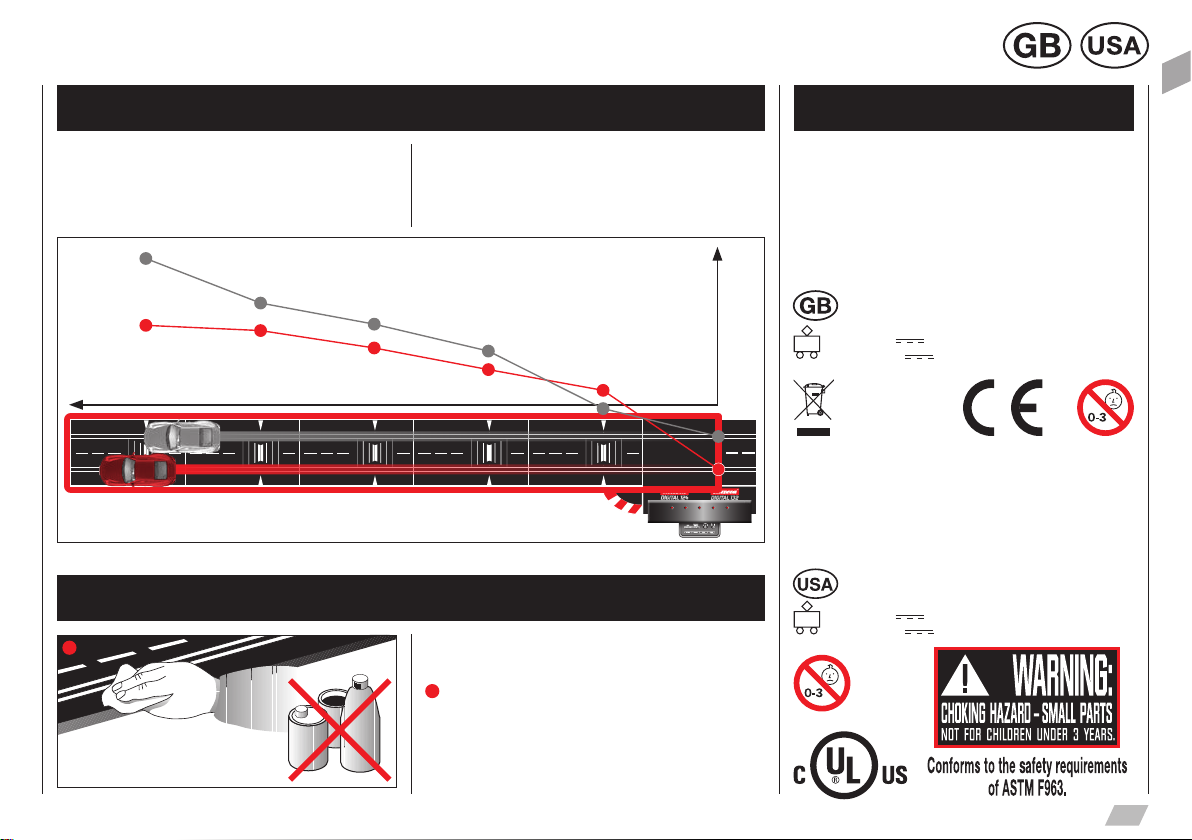

Function 2: vehicle performance measuring
Time taken, average acceleration and average speed at the re-
spective measuring points are calculated in conjunction with the
Carrera Race App and running behaviour of the machine under test
is displayed. The individual measurements can be compared with
previous measurements of the same car, or of another one. The
acceleration curve can be displayed when three or more Check
Lanes are used.
Performance measurement is to be set up using the Carrera Race
App.
Time
Distance
Maintenance and care
1To ensure a proper operation of the motor-racing circuit, all race-
track components should be regularly cleaned. Pull the plug prior
to cleaning.
1 Racetrack: Keep the track surface and track slots clean with a
dry cloth. Do not use any solvents or chemicals for cleaning. When
it is not in use, store the racetrack in a clean and dust-protected
location, preferably in the original cardboard box.
,Technical specifications
Electricity modes
1.) Operating mode = cars are operated via speed controllers
2.) Idle mode = speed controllers not activated, no game
3.)
Stand-by mode = after approx. 20 minutes idle mode the connect-
ing section switches to stand-by mode.The LED is no longer lit.
CURRENT CONSUMPTION < 0,5 watt / 0,5w
To reactivate the controller, switch it off for 2 or 3 seconds, then switch
it on again. The racetrack is then once again in standby mode.
4.) Off -state = power supply unit disconnected from mains supply
Output voltage: Toy transformer
18 V 54 VA (Carrera DIGITAL 124)
14,8 V 51,8 VA (Carrera DIGITAL 132)
This device is marked by “selective sort throught” symbol related to
sort through domestic, electric and electronic, waste. This means
the product must be treated by a specialized “sorting/collecting” sys-
tem in accordance with European directive 2012/19/EU, to reduce
the impact upon environment. For more precise information, please
contact your local administration. Electronical product which are
not going through special collecting, are potentially dangerous for
environment and human health, because of dangerous substance.
Output voltage: Toy transformer
18 V 54 VA (Carrera DIGITAL 124)
14.8 V 42.9 VA (Carrera DIGITAL 132)

10
Instructions de sécurité 10
Contenu du carton 10
Fonction 1 : mesure des secteurs / mesure du temps intermédiaire 10
Configuration des secteurs 11
Fonction 2 : mesure de performance du véhicule 12
Maintenance et entretien 12
Caractéristiques techniques 12
Bienvenue
Soyez les bienvenus au sein de l‘équipe Carrera!
Le mode d’emploi contient des informations importantes sur le
montage et la manipulation de votre Check Lane Carrera DIGITAL
124/132.
Veuillez le lire attentivement et le conserver ensuite précieusement.
Si vous avez des questions, adressez-vous à notre distributeur ou
visitez notre site Internet : carrera-toys.com
Veuillez vérifier si la livraison est complè-te et s‘il y a d‘éventuelles
détériorations dues au transport. L‘emballage contient des informa-
tions importantes et doit également être conservé.
Vous trouverez des informations sur l’utilisation du circuit Carrera
DIGITAL 124/132 dans le mode d’emploi correspondant.
Nous vous souhaitons beaucoup d’amusement avec votre nouvelle
Check Lane pour Carrera DIGITAL 124/132.
Instructions de sécurité
• ATTENTION !
Ne convient pas aux enfants de moins de 3 ans. Risque d‘asphyxie,
de petits éléments pouvant être ingérés. Attention : risque de coin-
cement fonctionnel.
• ATTENTION !
Ce jouet contient des aimants ou des composants magnétiques.
Des aimants collés les uns aux autres ou à un objet métallique à
l’intérieur du corps humain peuvent entraîner des lésions graves ou
mortelles. En cas d’ingestion ou d’inhalation d’aimants, demandez
immédiatement une assistance médicale.
Veuillez également vous référer au mode d’emploi ainsi qu’aux ins-
tructions de sécurité situées sur les emballages principaux des kits
Carrera DIGITAL 124/132 !
Fonction 1 : mesure des secteurs / mesure du temps intermédiaire
Les temps intermédiaires par secteur (3 secteurs maxi) sont affi-
chés en combinaison avec l’application Carrera Race App. L’inté-
gration des Check Lanes est possible à différents endroits du circuit.
1er secteur 3e secteur
2e secteur
Exemples
2 Check Lanes sont requises pour l’affichage de 3 secteurs.
Contenu du carton
1x 1x
1 Check Lane
1 Mode d‘emploi
Table des matières

11

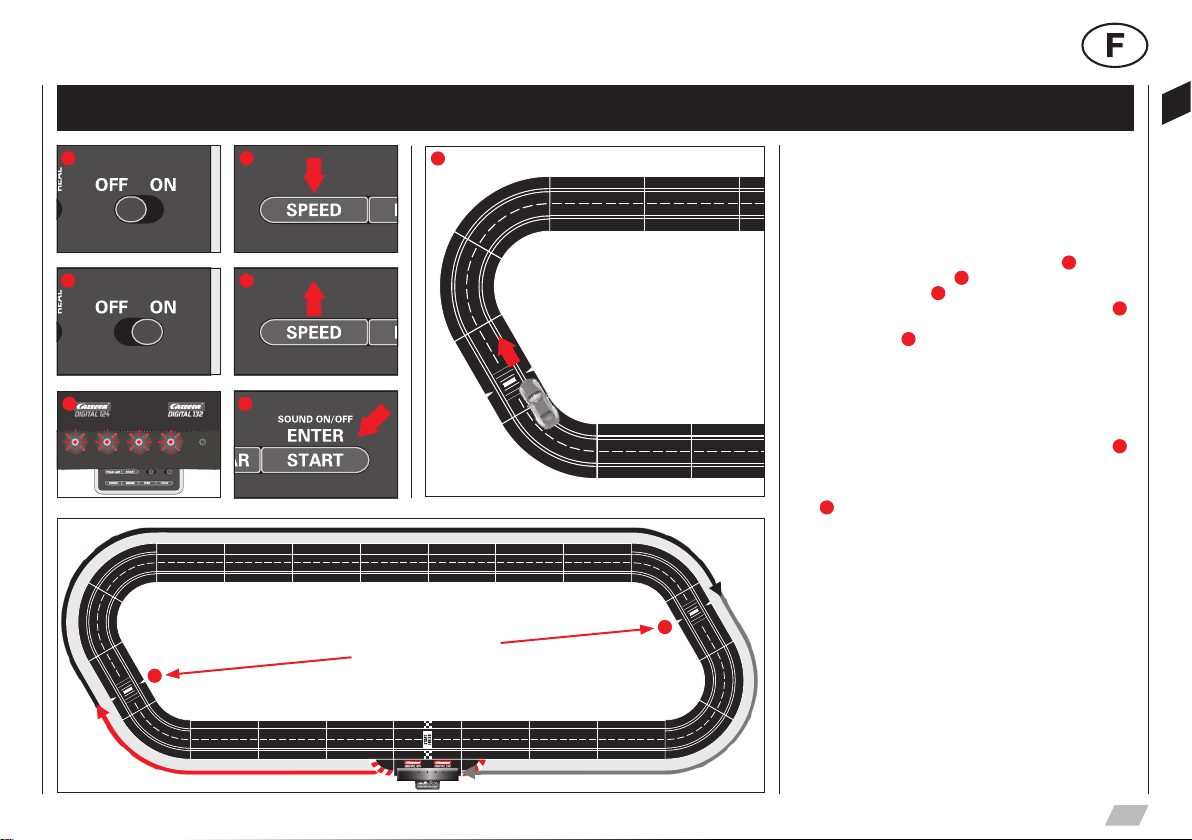

Configuration des secteurs
43
5
1
8
2
7 6
4
5
7
21
Points de mesure du
temps par secteur
Exemples
6Les secteurs doivent être définis avant de pouvoir utiliser la mesure
des secteurs pour les Check Lanes. Servez-vous de l’application
Carrera Race App pour contrôler d’avoir installé la version 3.37
ou supérieure du microprogramme sur la Control Unit. Les Check
Lanes devraient déjà être intégrées au circuit avant la configuration.
Procédez comme suit pour la définition des secteurs :
Déconnectez la Control Unit suivant la Fig. 1. Appuyez
sur le bouton SPEED (Fig. 2) sans relâcher, puis connec-
tez la Control Unit (Fig. 3). La première diode brille mainte-
nant sans interruption. Relâchez le bouton SPEED (Fig. 4).
L’actionnement répété du bouton SPEED permet de régler les
diodes de 1 à 4 (Fig. 5). Choisissez l’une des options suivantes :
Diode 1 = chronométrage arrêt
Diode 2 = chronométrage marche
Diodes 1+2+3 = durée secteur 1
Diodes 1+2+3+4 = durée secteur 2
Pour appliquer l’option choisie définitivement, il faut pousser ou
passer avec une voiture par-dessus le secteur concerné (Fig. 6).
Un signal sonore acquitte l’application de l’option choisie. Procédez
de la même façon pour chaque Check Lane. Après la définition des
points de mesure de la Check Lane, appuyez sur le bouton START
(Fig. 7) pour quitter les configurations.
Observation: la ligne de départ / d’arrivée est un point de secteur si
le chronométrage est activé. Une configuration du point de mesure
sur la Control Unit n’est pas nécessaire. Ne pas déconnecter la
fonction de comptage sur la Control Unit.

12
Fonction 2 : mesure de performance du véhicule
Le temps nécessaire, l’accélération moyenne et la vitesse moyenne
au niveau des différents points de mesure sont traités en combi-
naison avec l’application Carrera Race App et la tenue de route du
véhicule testé est affichée – il est également possible de comparer
les différentes mesures avec les mesures précédentes du même ou
d’un autre véhicule. Affichage de la courbe d’accélération à partir
de 3 Check Lanes. Procéder à la configuration de la mesure des
performances via l’application Carrera Race App.
Temps
Distance
Maintenance et entretien
1Afin de garantir le parfait fonctionnement du circuit de course, il faut
nettoyer régulièrement toutes les pièces du circuit. Avant de net-
toyer, retirer la fiche de courant.
1 Circuit de course: Nettoyer la surface de la voie et les ornières
avec un torchon sec. Ne pas utiliser de solvant ou de produits
chimiques pour le nettoyage. Si le circuit n’est pas utilisé, ranger le
circuit en le protégeant de la poussière et de l’humidité, de préfé-
rence dans son carton original.
,Caractéristiques techniques
Tension de sortie · Transformateur pour jouet
18 V 54 VA (Carrera DIGITAL 124)
14,8 V 51,8 VA (Carrera DIGITAL 132)
Modes de courant
1.) Mode Jeu = Les véhicules sont actionnés par le régulateur manuel
2.) Mode Pause = Les régulateurs manuels ne sont pas actionnés,
pas de jeu
3.) Mode Veille = Après 20 minutes env. de pause, le rail de raccor-
dement commute au mode Veille.
La LED ne brille plus.
CONSOMMATION DE COURANT < 0,5 watt / 0,5W
Pour la réactivation, éteindre le Control Unit pendant 2 à 3 secondes
et le rallumer. Le circuit se trouve alors à nouveau en mode repos.
4.) État à l’arrêt = Adaptateur secteur séparé du réseau
Cet appareil est marqué du symbole du tri sélectif relatif aux déchets
d’équipe-ments électriques et électroniques (WEEE). Cela signifi e
que ce produit doit être pris en charge par un système de collecte
sélectif conformément à la directive européenne 2012/19/EU afin de
pouvoir soit être recyclé soit démantelé afi n de réduire tout impact
sur l’environnement.
Pour plus de renseignements, vous pouvez contacter votre adminis-
tration locale ou régionale.
Les produits électroniques n’ayant pas fait l’objet d’un tri sélectif
sont potentielle-ment dangereux pour l’environnement et la santé
humaine en raison de la présence de substances dangereuses.
Conforme aux exigences de sécurité
de la norme ASTM F963.

13
Advertencias de seguridad 13
Contenido de la caja 13
Función 1: Medición de sectores / medición de tiempo fraccionado 13
Configuración de los sectores 14
Función 2: Medición del rendimiento del vehículo 15
Mantenimiento 15
Datos técnicos 15
¡Bienvenido!
¡Bienvenido al equipo Carrera!
El manual de instrucciones contiene información importante sobre
el montaje y el manejo de su sistema Carrera DIGITAL 124/132
Check Lane.
Lea las instrucciones atentamente y guárdelas para consultas pos-
teriores.
En caso de tener alguna duda, diríjase al departamento de ventas
o visite nuestra página web: carrera-toys.com
Verifique el contenido de la caja y asegúrese de que el producto no
tenga desperfectos debidos al transporte. Le recomendamos guar-
dar la caja, porque contiene información importante.
Si precisara información sobre el manejo del circuito de carreras
Carrera DIGITAL 124/132, consúltela en el manual de instrucciones
respectivo.
Le deseamos que disfrute de su nuevo Check Lane para Carrera
DIGITAL 124/132.
Advertencias de seguridad
• ADVERTENCIA!
No adecuado para niños menores de 36 meses. Peligro de asfixia
por piezas pequeñas que pueden tragarse. Atención: peligro de pi-
llarse los dedos debido a la función.
• ADVERTENCIA!
Este juguete contiene imanes o componentes magnéticos. La unión
de los imanes entre sí o a un objeto metálico dentro del cuerpo
humano puede provocar lesiones graves o mortales. Si se han
tragado o inhalado los imanes, busque atención médica inmediata.
¡Observe el manual de instrucciones y las advertencias de seguri-
dad en el embalaje principal de Carrera DIGITAL 124/132!
Función 1: Medición de sectores / medición de tiempo fraccionado
Los tiempos fraccionados por sector (máx. 3 sectores) se mostra-
rán en combinación con la Race App de Carrera. Los Check Lanes
se pueden montar en el lugar deseado del diseño del circuito.
1er sector 3er sector
2do sector
Imagen de ejemplo
Para mostrar 3 sectores se precisan 2 Check Lanes.
Contenido de la caja
1x 1x
1 Check Lane
1 Instrucciones de servicio
Contenido

14

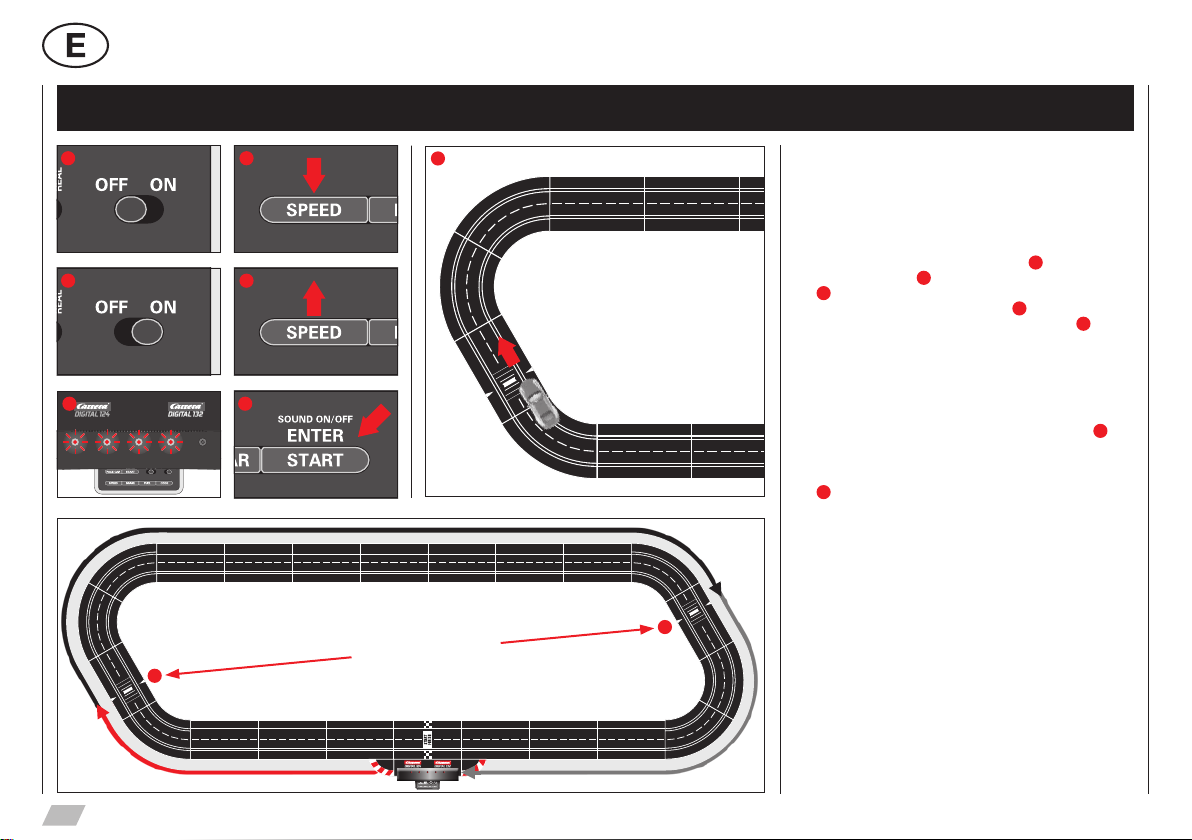

Configuración de los sectores
43
5
1
8
2
7 6
4
5
7
21
Puntos de medición del
tiempo de los sectores
Imagen de ejemplo
6Para poder utilizar los Check Lanes para la medición de los sec-
tores, deben definirse las secciones de los sectores. Mediante la
Race App de Carrera asegúrese de que en la unidad de control hay
instalada la versión de firmware 3.37 o superior. Además, los Check
Lanes ya deben estar montados en el circuito antes del ajuste. Para
definir los sectores, proceda como a continuación:
Apague la unidad de control conforme a la Fig. 1. Mantenga pulsa-
da la tecla SPEED (Fig. 2) y ahora encienda la unidad de control
(Fig. 3). El primer LED se enciende ahora de forma permanente.
Ahora vuelva a soltar la tecla SPEED (Fig. 4). Pulsando repetida-
mente la tecla SPEED, se encienden los LED 1-4 (Fig. 5). Selec-
cione una de las opciones siguientes:
LED 1 = registro del tiempo desconectado
LED 1+2+3 = tiempo de sector 1
LED 1+2+3 = tiempo de sector 1
Para adoptar la opción seleccionada, debe dirigirse o desplazarse
un vehículo para que pase por el sensor respectivo (Fig. 6). Un
tono señaliza la adopción de la opción seleccionada. Proceda del
mismo modo para cada Check Lane. Después de haber definido
los puntos de medición de los Check Lane, pulse la tecla START
(Fig. 7) para abandonar los ajustes.
Nota: la línea de salida/meta es un punto de sector con el registro
de tiempo encendido. No es necesario ajustar el punto de medición
en la unidad de control. No debe apagarse la función de recuento
en la unidad de control.

15
Función 2: Medición del rendimiento del vehículo
El tiempo requerido, la aceleración promedia y las velocidad media
en los puntos de medición respectivos se preparan en combina-
ción con la Race App de Carrera, y con ello se puede conocer el
comportamiento de conducción del vehículo probado. Cada una
de las mediciones se pueden comparar con mediciones anteriores
del mismo vehículo o de otro vehículo. Indicación de la curva de
aceleración a partir del uso de 3 Check Lanes. La configuración
de la medición del rendimiento debe efectuarse mediante la Race
App de Carrera.
Tiempo
Circuito
Mantenimiento
1Con el fin de garantizar el funcionamiento perfecto del circuito de
coches, limpie todas las piezas con regularidad. Antes de efectuar
la limpieza, desenchufe el circuito.
1 Recorrido: Limpie las superficies de los carriles y las ranuras
de vía con un trapo seco. No utilice nunca disolventes ni productos
químicos. Si no utiliza el circuito, guárdelo en un lugar seco y libre
de polvo, preferentemente en su caja original.
,Datos técnicos
Tensión de salida · Transformador de juguete
18 V 54 VA (Carrera DIGITAL 124)
14,8 V 51,8 VA (Carrera DIGITAL 132)
Modos de corriente
1.) Funcionamiento del juego = los vehículos son accionados
mediante reguladores manuales
2.) Reposo = no se accionan los reguladores manuales, no hay
juego
3.) Modo Stand-by = al cabo de aprox. 20 minutos de reposo, el
carril conector cambia al modo Stand-by.
El LED ya no se ilumina.
CONSUMO DE CORRIENTE < 0,5 vatio / 0,5W
Para reactivar, apague la unidad de control durante unos 2-3
segundos y vuelva a encenderla.
4.) Estado apagado = fuente de alimentación no conectada a la
corriente
Este producto lleva el símbolo de clasifi -cación selectiva para de-
sechos eléctricos y de equipos electrónicos (WEEE). Esto signifi ca
que este producto deberá manipularse de acuerdo con la Norma
Europea 2012/19/EU para ser reciclado o desmantelado para dis-
minuir el impacto medioambiental.
Para obtener más información, póngase en contacto con las autori-
dades locales o regionales.
Los productos electrónicos que no están incluidos en este proceso
de clasifi cación selectivo son potencialmente peligrosos para el
medio ambiente y la salud de los seres humanos debido a la pre-
sencia de sustancias peligrosas.

16
Avisos de segurança 16
Conteúdo da embalagem 16
Função 1: Medição dos setores / Medição intermédia do tempo 16
Definição dos setores 17
Função 2: medição da performance do carro 18
Manutenção e conservação 18
Dados técnicos 18
Bem-vindo
Cordialmente bem-vindo à equipe Carrera!
O manual de instruções contém informações importantes para a
montagem e a operação do segmento de partida Carrera DIGITAL
124/132 Check Lane.
Leia-o cuidadosamente, sff., e guarde-o, a seguir.
Na eventualidade de uma dúvida, não hesite em contactar o nosso
distribuidor ou visitar o nosso website: carrera-toys.com
Verifique, sff., o conteúdo quanto à integralidade e eventuais ava-
rias de transporte. A embalagem contém importantes informações
e deverá ser guardada da mesma forma.
Se desejar informações sobre a utilização do circuito de corrida
Carrera DIGITAL 124/132, consulte o manual de instruções corres-
pondente.
Desejamos-lhe bons momentos com o seu novo segmento de par-
tida Check Lane para Carrera DIGITAL 124/132.
Avisos de segurança
• AVISOS!
Inadequado para crianças com idade inferior a 36 meses. Perigo
de asfixia devido a peças pequenas que podem ser engolidas.
Atenção: Risco de entalar por motivos funcionais.
• AVISOS!
Este brinquedo contém ímanes ou componentes magnéticos. Os
ímanes que se atraem ou aderem a um objecto metálico no interior
do corpo humano podem causar lesões graves ou até mortais.
Procurar assistência médica imediata em caso de ingestão ou
inalação de ímanes.
Observe também as instruções de uso e de segurança indicadas
nas embalagens principais do Carrera DIGITAL 124/132!
Função 1: Medição dos setores / Medição intermédia do tempo
Os tempos intermédios de cada setor (máx. 3 setores) são visuali-
zados em ligação com a Carrera Race App. Os segmentos Check
Lane podem ser instalados em qualquer ponto do circuito.
1º setor 3º setor
2º setor
Ilustração exemplificativa
Para visualizar 3 setores, são necessários 2 segmentos Check
Lane.
Conteúdo da embalagem
1x 1x
1 Check Lane
1 Instruções de uso
Índice

17

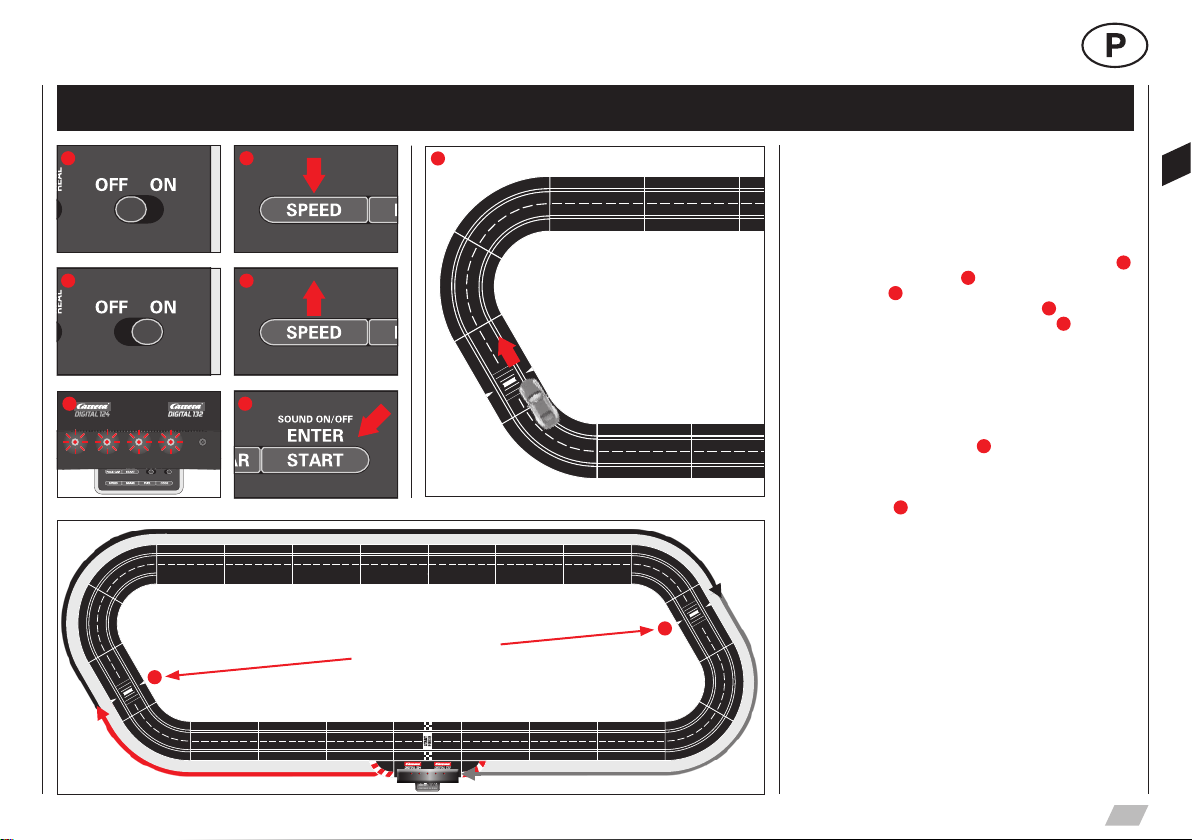

Definição dos setores
43
5
1
8
2
7 6
4
5
7
21
Pontos de medição de
tempo dos setores
Ilustração exemplificativa
6Para que os segmentos Check Lane possam ser utilizados na
medição dos setores, é necessário definir os setores. Certifique-se
através da Carrera Race App de que o Firmware versão 3.37 ou
posterior está instalado no comando (Control Unit). Além disso, os
segmentos Check Lane já deviam estar instalados no circuito antes
do ajuste. Para definir os setores, proceda como segue:
Ligue o comando (Control Unit) como se demonstra na figura 1.
Mantenha o botão SPEED (fig. 2) premido e ligue o comando
(Control Unit) (fig. 3). O primeiro LED acende-se e fica perma-
nentemente aceso. Solte o botão SPEED (fig. 4). Premindo-se
repetidamente o botão SPEED, os LEDs 1-4 (fig. 5)acendemse
correspondentemente. Selecione uma das opções seguintes:
LED 1 = desligar o registo do tempo
LED 1+2 = ligar o registo do tempo
LED 1+2+3 = tempo do setor 1
LED 1+2+3+4 = tempo do setor 2
Para assumir a opção selecionada, é necessário empurrar um carro
sobre o sensor correspondente (fig. 6) ou pô-lo a circular sobre o
mesmo. Um som indica que a opção selecionada foi assumida. Pro-
ceda do mesmo modo para cada segmento Check Lane. Depois de
definir os pontos de medição do segmento Check Lane, pressione
o botão START (fig. 7) para sair das definições.
Nota: a linha de partida/meta é um ponto do setor quando o registo
do tempo estiver ativo. O ajuste do ponto de medição no comando
(Control Unit) não é necessário. A função de contagem no comando
(Control Unit) não devia ser desligada.

18
Função 2: medição da performance do carro
O tempo necessário, a aceleração média e a velocidade média nos
respetivos pontos de medição são preparados em ligação com a
Carrera Race App e o comportamento de circulação do carro tes-
tado é mostrado – cada uma das medições pode ser comparada
com medições anteriores do mesmo carro ou de outro carro. Vi-
sualização da curva de aceleração aquando de utilização desde 3
segmentos Check Lane. A definição de medição da performance é
efetuada através da Carrera Race App.
Tempo
Percurso
Manutenção e conservação
1Para assegurar um funcionamento sem problemas da pista de
corrida de automóveis, todas as peças da pista de corrida devem
ser limpas regularmente. Retirar a ficha da rede eléctrica antes da
limpeza.
1 Percurso de corrida: Manter as superfícies da pista de ro-
lamento e as ranhuras da pista limpas com um pano seco. Não
utilizar quaisquer solventes ou produtos químicos para a limpeza.
Guardar a pista protegida contra poeira e num local seco quando
esta não for utilizada, o melhor dentro da caixa de papelão original.
,Dados técnicos
Tensão de saída · Transformador do brinquedo
18 V 54 VA (Carrera DIGITAL 124)
14,8 V 51,8 VA (Carrera DIGITAL 132)
Modos de corrente eléctrica
1.) Funcionamento lúdico = os veículos são actuados através do
regulador manual
2.) Funcionamento em repouso = os reguladores manuais não são
actuados, não há jogo de diversão
3.) Funcionamento stand-by = depois de aprox. 20 minutos em fun-
cionamento de repouso, o carril de ligação muda para o modo
de stand-by.
A luz LED apaga-se.
CONSUMO DE CORRENTE ELÉCTRICA < 0,5 watt / 0,5W
Para reativar, desligar a unidade de comando ca. de 2-3 segun-
dos e ligá-la novamente. O circuito está de novo no modo de
repouso.
4.) Estado desligado = o bloco de alimentação não está ligado à
rede eléctrica
Este produto contém o símbolo de classifi cação da destruição de
produtos eléctricos e electrónicos (WEEE), o que signifi ca que o
mesmo deve ser manuseado de acordo com a Directiva Europeia
2012/19/EU, de modo a ser reciclado ou desmantelado, minimizan-
do o seu impacto no meio ambiente.
Para mais informação, contacte as autoridades locais ou regionais.
Os produtos electrónicos não incluídos no processo de escolha
selectiva são potencialmente perigosos para o ambiente e para a
saúde pública, devido à presença de substâncias perigosas.

19
Indicazioni per la sicurezza 19
Contenuto della confezione 19
Funzione 1: misurazione dei settori /
cronometraggio del tempo intermedio 19
Setup dei settori 20
Funzione 2: misurazione della performance
della vettura 21
Manutenzione e cura 21
Dati tecnici 21
Benvenuti
Benvenuti nel team Carrera!
Le istruzioni per l’uso contengono informazioni importanti sul mon-
taggio e utilizzo della Sua Carrera DIGITAL 124/132 Check Lane.
Leggere quindi queste istruzioni per l‘uso accuratamente e custodir-
le per una successiva consultazione. In caso di domande di chiari-
mento contattate la nostra distribuzione o visitate il nostro sito Web:
carrera-toys.com
Controllare la completezza del contenuto e l‘eventuale presenza di
danni dovuti al trasporto. La confezione contiene anche delle infor-
mazioni importanti e quindi deve essere anche conservata.
Informazioni sull’utilizzo della pista Carrera DIGITAL 124/132
vengono fornite nelle relative istruzioni per l’uso.
Le auguriamo buon divertimento con la Sua nuova Check Lane per
Carrera DIGITAL 124/132.
Indicazioni per la sicurezza
• AVVERTENZA!
Non adatto a bambini di età inferiore ai 36 mesi. Pericolo di sof-
focamento per ingestione di pezzi piccoli. Attenzione: pericolo di
schiacciamento dovuto al funzionamento.
• AVVERTENZA!
Questo oggetto contiene magneti o componenti magnetici.
Un magnete che si attacca a un altro magnete o a un oggetto
metallico all’interno del corpo umano può provocare lesioni gravi
o mortali. In caso di ingestione o inalazione di magneti, richiedere
immediatamente assistenza medica.
Al riguardo osservare anche le istruzioni per l’uso e le avvertenze
sulla sicurezza della confezione base.
Funzione 1: misurazione dei settori /
cronometraggio del tempo intermedio
I tempi intermedi per settore (max. 3 settori) vengono visualizzati in
collegamento con la Carrera Race App. Le Check Lane possono
essere installate in qualsiasi punto del layout della pista.
1. settore 3. settore
2. settore
Illustrazione esemplificativa
Per l‘indicazione di 3 settori occorrono 2 Check Lane. .
Contenuto della confezione
1x 1x
1 Check Lane
1 Istruzioni per l‘uso
Sommario

20
Setup dei settori
43
5
1
8
2
7 6
4
5
7
21
Punti di misura dei
tempi sui settori
Illustrazione esemplificativa
6Per poter usare le Check Lane per la misurazione dei settori, se
ne devono definire i tratti. Tramite la Carrera Race App assicurarsi
che sulla Control Unit sia installata la versione firmware 3.37 o su-
periore. Le Check Lane dovrebbero inoltre essere installate nella
pista prima del setup. Per la definizione dei settori procedere come
segue:
Disattivare la Control Unit come da ill. 1. Tenere premuto il tasto
SPEED (ill. 2) e poi attivare la Control Unit (ill. 3). Il primo LED
ora si illumina permanentemente. Rilasciare il tasto SPEED (ill. 4).
Premendo ripetutamente il tasto SPEED, si illuminano rispettiva-
mente i LED 1-4 (ill. 5). Selezionare una delle seguenti opzioni:
LED 1 = Rilevamento dei tempi OFF
LED 2 = Rilevamento dei tempi ON
LED 1+2+3 = Tempo sul settore 1
LED 1+2+3+4 = Tempo sul settore 2
Per salvare l’opzione selezionata, si deve spingere o fare passare
un’auto sopra il relativo sensore (ill. 6). Un suono segnala il salva-
taggio dell’opzione selezionata. Procedere analogamente per ogni
Check Lane. Dopo la definizione dei punti di misura della Check
Lane premere il tasto START (ill. 7) per uscire dal setup.
Nota: a rilevamento dei tempi attivato, la linea di partenza/arrivo
costituisce un punto di settore. Non occorre impostare il punto di
misura sulla Control Unit. La funzione di conteggio sulla Control Unit
non dovrebbe essere disattivata.
