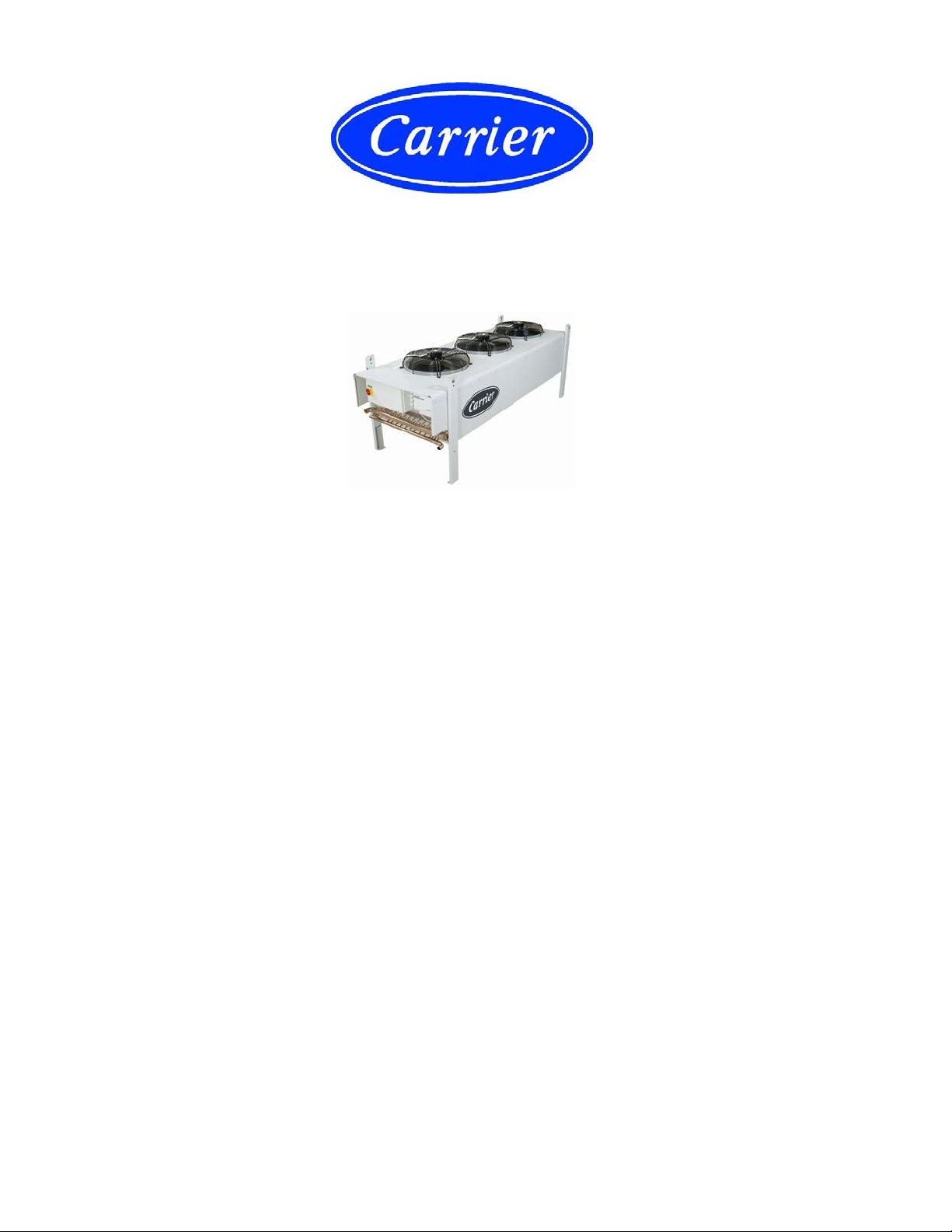

Carrier 09LF Series User manual

09LF Condensers - Verflüssiger - Lauhduttimet - Kondensorer
09GF Dry coolers - Flüssigkeitskühler - Nestejäähdyttimet - Kylmedelkylare
MANUAL – ANWEISUNGEN – OHJEKIRJA - INSTRUKTIONSBOK
FINCOIL-teollisuus Oy
Ansatie 3, FI-01740 Vantaa, Finalnd
Tel. [phone], fax [phone].2005
A. Asennusohje
Kiinnitys............................................................ 2
Pakkauksen tunnistus...................................... 3
Pakkausmateriaalin purku ja kierrätys.............. 3
Jalkojen asennus V - käyttöasentoon...........… 4
Nostotavat........................................................ 5
H-mallien sijoittelu............................................. 6
V-mallien sijoittelu..........................................… 7
Asennus.........................................................… 9
Putkiliitännät...................................................… 10
Puhaltimien sähkökytkennät...........................… 11
Puhaltimien virta-arvot…………………………… 15
VC-kierrosnopeuden säädin……………………. 15
Käytöstä poisto ja kierrätys…………………….. 15
Lisähuomautuksia ............................................ 16
B. Huolto-ohje................................................................... 17
Puhaltimen vaihto……………………………….. 17
Lämmönsiirto-osan puhdistus………………….. 18
C. Vaatimustenmukaisuusvakuutus.................................. 21
A. Installation Instructions
Fastening.......................................................... 2
Identification of package................................... 3
Discharge and recycling of packing material.... 3
Installation of legs into V-model’s operation
position ……………………………….............… 4
Lifting……........................................................ 5
Placing of H-models......................................... 6
Placing of V-models......................................… 7
Installation......................................................… 9
Tube connections..........................................… 10
Fans´ electric connections ..........................…. 11
Fans´ power values ……………………………. 15
VC fan speed control……..……………………. 15
Discharge and recycling…………………………. 15
Additional remarks ……………………………… 16
B. Service Instructions...................................................… 17
Changing the fan……………………………….. 17
Cleaning the heat transfer section…………….. 18
C. Declaration of Conformity………................................... 19
A. Installationsanvisningar
Fästning............................................................ 2
Identifikation av förpackning............................. 3
Avpackning, återandvändning av
förpackningsmaterial...........……………………. 3
Montering av ben till V-position………............… 4
Lyftning ………………………………………….. 5
H-modellers placering........................................ 6
V-modellers placering.....................................… 7
Installation.......................................................… 9
Röranslutningar...............................................… 10
Fläktarnas elanslutningar…….........................… 11
Fläktarnas strömvärden.………………………… 15
VC-varvtalsregulator……….……………………. 15
Avskaffande, återanvändning.………………….. 15
Anmärkningar ……………………………………. 16
B. Serviceanvisningar.......................................................... 17
Ombyte av fläkten.……………………………….. 17
Rengöring av värmeöverföringsdelen.………….. 18
C. Försäkran om överensstämmelse................................... 22
A. Montageanweisungen
Befestigung...................................................... 2
Verpackungsidentifikation................................ 3
Auspacken, Recycling des Verpackungsmaterials 3
Montage der Füsse für Betriebsposition V....… 4
Heben……….................................................... 5
Plazierung der H-Modelle.................................. 6
Plazierung der V-Modelle ..............................… 7
Montage.........................................................… 9
Rohranschlüsse.............................................… 10
Elektrische Anschlüsse der Lüfter.................… 11
Stromwerte der Lüfter…………………………… 15
VC- Drehzahlregler…………………..…………. 15
Entnahme und Recycling……………………….. 15
Anmerkungen ……………………………………. 16
B. Wartungsanweisung...................................................... 17
Austausch des Lüfters………………………….. 17
Reinigung des Wärmeblockes…………………. 18
C. Herstellererklärung……………….................................. 20

A.
Installation instructions / Montageanweisungen
Asennusohje / Installationsanvisningar
09LF
09GF
2
General – Allgemeines – Yleistä - Allmänt
09LF and 09GF air cooled condensers and dry coolers are designed for refrigeration plants using refrigerants or liquids, which
do not corrode copper.
09LF und 09GF luftgekühlte Verflüssiger und Flüssigkeitskühler sind einsetzbar für Kälteanlagen mit Kühlsystemen, die Kupfer
nicht angreifen.
09LF ja 09GF ilmajäähdytteiset lauhduttimet ja nestejäähdyttimet soveltuvat jäähdytyslaitoksiin, joiden lämmönsiirtoaineena
käytetään kuparia syövyttämättömiä kylmäaineita tai liuoksia.
09LF ja 09GF - luftkylda kondensorer och kylmedelkylare är lämpliga för kylanläggningar, där ej kopparkorroderande kylmedel
eller lösning används.
Fastening – Befestigung – Kiinnitys - Fästning
09LF Fan – Lüfter
Puhallin – Fläkt
Fixing points – Befestigungspunkte
Kiinnityspisteet – Fästpunkter
Ø11
Ø Pcs C C1 C2 C3 D E Pcs
91, 92, 93 350 1 572 - - - 475 385 4
94, 95, 97 350 2 1172 - - - 475 385 4
98, 101, 102 350 3 1172 - - - 475 385 4
96, 99, 100 500 1 772 - - - 810 515 4
104, 107, 108 500 2 1572 - - - 810 515 4
109, 111, 112 500 3 2372 - - - 810 515 4
103, 105, 106 630 1 1092 - - - 1015 515 4
110, 114, 115 630 2 2212 - - - 1015 515 4
113, 116, 118 500 4 3172 1586 1586 - 810 515 6
117, 119, 120 630 3 3332 1106 2226 - 1015 515 6
121, 122, 124 630 4 4452 2226 2226 - 1015 515 6
123, 125, 127 630 5 5572 2226 1120 2226 1015 515 8
126, 128, 129 630 6 6692 2226 2240 2226 1015 515 8
09GF Fan – Lüfter
Puhallin – Fläkt
Fixing points – Befestigungspunkte
Kiinnityspisteet – Fästpunkter
Ø11
Ø Pcs C C1 C2 D E Pcs
6, 8 500 1 648 - - 810 515 4
10, 11 630 1 873 - - 1015 515 4
12, 14 500 2 1323 - - 810 515 4
16 500 3 1998 - - 810 515 4
18 630 2 1773 - - 1015 515 4
20 630 3 1998 - - 810 515 4
22 630 2 1773 - - 1015 515 4
26, 34 630 3 2673 - - 1015 515 4
36, 44 630 4 3572 1786 1786 1015 515 6
45, 46 630 5 4473 1786 2687 1015 515 6
47, 48 630 6 5373 2686 2687 1015 515 6
E

A.
Installation instructions / Montageanweisungen
Asennusohje / Installationsanvisningar
09LF
09GF
3
Identification of package – Verpackungsidentifikation - Pakkauksen tunnistus - Identifikation
av förpackning
Discharge, recyckling of packing material - Auspacken, Recycling des Verpackungsmaterials -
Pakkausmateriaalin purku ja kierrätys - Avpackning, återanvändning av förpackningsmaterial
1111-1-01 Order confirmation number - Nr. der Auftragsbestätigung –
Tilausvahvistenumero - Nr. av orderbekräftelse - -
09LF-96 Type - Typ - Tyyppi - Typ
214773 Job no. - Job-Nr. - Työ n:o - Jobb-nr.
•The units are transported in vertical
position (H-model’s position). Legs for
horizontal position (V-model) are
packed loose with the unit. Product
shield is situated sheltered on the end
of the unit.
•Die Geräte werden in vertikaler
Stellung (Stellung eines H-Models)
transportiert. Die Füsse für horizontale
Stellung (V-Model) sind separat in der
Verpackung. Der Produktschild liegt
am Geräteende unter einem
Schutzschirm.
Laitteet toimitetaan pakattuna
pystyasentoon (H-mallin asentoon).
Pakkaus sisältää irrallisena
vaakamallin (V-mallin) jalat. Tuotekilpi
sijaitsee laitteen päädyssä suojalipan
alla.
•Aggregaten transporteras i vertikalt
läge (H-models ställning). Benen för
horisontell montering (V-modell) är
separat i förpackningen.
Produktskylten ligger på aggregatens
gavel under skyddskärm.
•Before fastening the equipment check at site the
content of the delivery and possible transport
damages. The supplier is not responsible for the
costs caused by broken equipment as a result of
faulty handling or transport.
•Vor Befestigung der Geräte auf Baustelle soll der
Lieferungsinhalt und eventuelle Transportschäden
geprüft werden. Der Lieferant übernimmt keine
Haftung für Kosten, die durch beschädigte Geräte
verursacht werden und auf deren fehlerhafte
Behandlung zurückzuführen sind.
•Ennen laitteiden kiinnitystä, on asennuspaikalla
tarkistettava toimituksen sisältö ja mahdolliset
kuljetusvauriot. Laitteen toimittaja ei vastaa
virheellisessä käsittelyssä tai kuljetuksessa
vaurioituneen laitteen aiheuttamista
kustannuksista.
•Innan aggregat inmonteras, måste innehåll av
leverans och eventuella transportskador
granskas. Om aggregat är skadat pga felaktig
behandling eller i transport, tar leverantör inget
ansvar för de därav föranledda kostnaderna.

A.
Installation instructions / Montageanweisungen
Asennusohje / Installationsanvisningar
09LF
09GF
4
09LF91-95,97,98,101,102
1.
1.
2.
3.
4.
5.
09LF96,99,100,104…129
09GF6…48
1.
2.
1.
3. 4.
Installation of legs into V-model´s operation position - Montage der Füsse für Betriebsposition
des V-Modells - Jalkojen asennus V - käyttöasentoon - Montering av ben för driftposition av
V-modell
•Legs of the delivered condenser are installed in running position of a H-model. •Die Füsse des gelieferten Verflüssigers sind
in Betriebsposition eines H-Modells. •Toimituksessa jalat on asennettu H-käyttöasentoon. •Ben av levererad aggregat är
monterade för driftposition H-modell.

A.
Installation instructions / Montageanweisungen
Asennusohje / Installationsanvisningar
09LF
09GF
5
Lifting - Heben - Nostotavat – Lyftning
Max.60
°
•
NOTE:
Do not lift from finned part!
•
OBS.
Får ej lyftas från lamelldelen!
•
HUOM.
Ei saa nostaa lamelliosasta!
•
BITTE BEACHTEN:
Nicht vom Lamellenteil heben!
09LF96, 99, 100,
103…120
09GF6…34
09LF121…129
09GF36…48
Parallel installation / Parallel Installation
Rinnakkain asennus / Parallell montering
09LF -
104, 107, 108
09GF12, 14, 16, 18
Parallel installation / Parallel Installation
Rinnakkain asennus / Parallell montering
09LF109, 111, 112, 110, 113…116, 118
09GF18…34

A.
Installation instructions / Montageanweisungen
Asennusohje / Installationsanvisningar
09LF
09GF
6
Placing of H-models – Plazierung der H-Modelle - H-mallien sijoittelu - H-modellers placering
>B
B
>B
B
09LF91-102,104,107,108
09GF6-14
>B/2
B
>B/2
BB
>2xB
1. 2.
3.
4.
5. >B
B
>B/2 >B/2
B

A.
Installation instructions / Montageanweisungen
Asennusohje / Installationsanvisningar
09LF
09GF
7
Placing of V-models – Plazierung der V-Modelle V-mallien sijoittelu – V-modellers placering
09LF91-93, 96, 99, 100,
103, 105, 106
09GF6-11
•Models with one fan and
standard legs can be installed
side by side.
•Die Modelle mit einem Lüfter
und Standardfüssen können
nebeneinander montiert
werden.
•Yksipuhaltimiset mallit
vakioja-
loilla voidaan asentaa
rinnakkain.
•Modeller med en fläkt och
standardben kan monteras sida
vid sida.
09LF104, 107...116, 118
09GF12…34
•Parallel installation with
adjusted legs
•Parallel Montage mit erhöhten
Beinen
•Rinnakkainasennus
korotetuilla jaloilla
•Parallell montering med höjda
ben
>B B
>B
B
>600
>B
B

A.
Installation instructions / Montageanweisungen
Asennusohje / Installationsanvisningar
09LF
09GF
8
Note the wind direction! •Die Windrichtung beachten!•Tuulen suunnan huomiointi •Beakta
vindriktning!
>2B
>B
B

A.
Installation instructions / Montageanweisungen
Asennusohje / Installationsanvisningar
09LF
09GF
9
Installation -Montage - Asennus – Montering
•Installation into V-model´s operation
position, side by side.
•Betriebsposition eines V-Modells,
nebeneinander montiert.
•V-käyttöasento, rinnakkain asennus.
•V-driftposition, montering sida vid sida.

A.
Installation instructions / Montageanweisungen
Asennusohje / Installationsanvisningar
09LF
09GF
10
Tube connections – Rohranschlüsse - Putkiliitännät - Röranslutningar
•The external tubes shall be installed in a way that their weight,
vibration or heat expansion will not strain the tubes of the heat
transfer section.
•Die äusseren Röhrenwerke sollen derart montiert werden, daß
ihr Gewicht, Vibration oder Wärmeausdehnung die Rohre des
Wärmeblockes nicht belasten.
•Ulkopuoliset putkistot asennetaan siten, että niiden paino, väri-
nä tai lämpölaajeneminen ei rasita lämmönsiirto-osan putkistoa.
•Externa rörledningar skall monteras så att deras vikt, vibration
eller värmeutvidgning inte belastar värmeöverföringsdelens rör.
•Transmission of compressor noise or vibration to the condenser
is eliminated by sufficient vibration dampers. Correct charging and
oil separation shall be taken care of in the plant.
•Der eventuelle Übergang von Schall und Vibration vom Kompressor
an den Verflüssiger wird durch genügende Vibrationsdämpfung eliminiert.
In der Anlage soll für richtige Auffüllung und Ölabtrennung gesorgt werden.
•Kompressorin äänen ja värinän johtuminen lauhduttimelle
eliminoidaan riittävillä äänen ja värinänvaimentimilla. Laitokses-
sa on huolehdittava oikeasta täytöksestä ja öljynerotuksesta.
•Ljud och vibrationer från kompressorn till kondensorn elimineras
med tillräckliga vibrationsdämpare.
Rätt påfyllning och oljeseparering måste sörjas för i anläggningen.
•09LF models are delivered with
a small nitrogen overfill 0,5...1 bar.
•09LF–Modelle werden mit einer
kleinen Nitrogenüberfüllung von 0,5...1
bar geliefert.
•09LF-mallit toimitetaan
pienellä typpiylitäytöksellä 0,5...1 bar.
•09LF –modeller levereras med
med små kväveöverfylling 0,5...1 bar.
WARNING! Drain the overfill before removing the plugs.
WARNUNG! Die Überfüllung abtropfen, bevor die Tulpen weggenommen werden.
VAROITUS! Tyhjennä ylitäytös ennen tulppien poistoa.
VARNING! Låt överfyllningen avrinna, innan pluggarna borttagas.
1:100
Carrier
SH
HHHHH
2.
1.
3.

A.
Installation instructions / Montageanweisungen
Asennusohje / Installationsanvisningar
09LF
09GF
11
Fan connections – Lüfteranschlüsse - Puhaltimien sähkökytkennät – Fläktkopplingar
1
2
3
1
2
3
Safety switches - Reparaturschalter - Huoltokytkimet – Säkerhetsbrytare
A
3
A
2
A
1
A1 A2 A3
ilmaus
luftning
venting
Entlüftung
tyhjennys
tömning
discharge
Entleerung
•Tube connections of 09GF-models
•Rohranschlüsse der 09GF-Modelle
•09GF-mallien putkistoliitännät
•Röranslutningar av 09GF-modeller
•In multicircuited condensers the number of passes is given from left
to right (V-models) or from up to down (H-models).
•In aufgeteilten Verflüssigern werden die Nummern der
Unterteilungseinheiten von links zu rechts (V-Modelle) oder von oben
bis unten (H-Modelle) angegeben.
•Jaetuissa lauhduttimissa on jako-osat numeroitu, V-mallin laitteissa
vasemmalta oikealle ja H-mallin laitteissa ylhäältä alaspäin.
•Kretsdelar av uppdelade kondensorer anges med nummer, från
vänster till höger (V-modeller) eller uppifrån och nedåt (H-modeller).

A.
Installation instructions / Montageanweisungen
Asennusohje / Installationsanvisningar
09LF
09GF
12
1- phase fan - 1- Phasenlüfter - 1- vaiheinen puhallin - 1- fas fläkt
Electric network 230 V-1 ph-50 Hz
Standard range fan diam. 350 and 500 4-pole ca 23.3 r/s
fan diam. 630 6-pole ca 15.0 r/s
Elektrisches Netz 230 V-1 ph-50 Hz
Standardserie Lüfterdurchm. 350 und 500 4-polig ca 23,3 r/s
Lüfterdurchm. 630 6-polig ca 15,0 r/s
Sähköverkko 230 V1 ph-50 Hz
Perussarjassa puhallinkoot 350 ja 500 4-napaisia n. 23,3 r/s
puhallinkoot 630 6-napaisia n. 15,0 r/s
Elnät 230 V-1 ph-50 Hz
Standardserie fläktdiam. 350 och 500 4-poliga ca 23,3 r/s
fläkdiam. 630 6-poliga ca 15,0 r/s
•The fans of 09LF/GF standard range are equipped with 1-
or 3-phase outer rotor motors. The fans are prewired to the
unit end, except for 3-phase 09LF91...95, 97, 98 101,102,
in which the safety switch for each fan is located close to
the fan.
In 1-phase models with one fan unit the fan is connected to
the safety switch directly, and in models with more fan units
to the junction box and further to one safety switch.
In 3-phase models the fans are connected to the safety
switch close to each fan. The fan speed can be changed by
changing the voltage (at 50 Hz).
•09LF/GF vakiosarjan puhaltimet on varustettu 1- tai 3-
vaiheisilla ulkopyörijämoottoreilla. Puhaltimet on johdotettu
laitteen päätyyn, poikkeuksena 3-vaiheinen 09LF91...95,
97, 98 101,102, joissa puhallinkohtainen huoltokytkin
sijaitsee puhaltimen vieressä.
1-vaiheisissa yksipuhaltimisissa laitteissa puhallin on
kytketty suoraan huoltokytkimeen ja useampipuhaltimisissa
kytkentärasiaan, josta yhteen huoltokytkimeen.
3-vaiheisissa laitteissa puhaltimet on kytketty
puhallinkohtaiseen huoltokytkimeen.
Puhaltimien kierrosnopeutta voidaan säätää muuttamalla
jännitettä (50 Hz verkossa).
NOTE! Electric connections may only be done by a person authorized to electrical
installations.
BITTE BEACHTEN! Die Elektroanschlüsse dürfen nur von einem dazu bevollmächtigten Monteur
erledigt werden.
HUOM! Sähkökytkentöjä saa tehdä vain sähkötöihin valtuutettu henkilö.
OBS! Elanslutningar får utföras endast av en för elinstallationer auktoriserad person.
•Die Lüfter der 09LF/GF–Standardreihe sind mit 1- oder 3-
phasigen Aussenläufermotoren versehen. Die Lüfter sind an
das Geräteende verdrahtet, ausschliesslich die 3-phasigen
Modelle 09LF91...95, 97, 98 101,102, mit Reparaturschalter
j
eweils neben dem Lüfter.
In den 1-phasigen Modellen mit nur einem Lüfter ist der
Lüfter direkt an den Reparaturschalter angeschlossen. In
Modellen mit mehreren Lüftern ist der Lüfter an die
Schaltdose und weiter an einen Reparaturschalter
angeschlossen.
In 3-phasigen Geräten sind die Lüfter an den lüftereigenen
Reparaturschalter angeschlossen. Die Drehzahl kann durch
Ä
nderung der Spannung reguliert werden. (bei 50 Hz).
•Fläktarna av 09LF/GF -standardmodeller har 1- eller 3-
fasiga ytterrotormotorer. Fläktarna är ledningsförda till
aggregatändan, utom 3-fasig 09LF91...95, 97, 98 101,102,
som har säkerhetsbrytare vid varje fläkt.
Fläkten av 1-fasiga modeller har kopplats direkt till
säkerhetsbrytare. I modeller med flera fläktar är fläktarna
kopplade till kopplingsdosan, och vidare till en
säkerhetsbrytare.
I 3-fasiga modeller är fläktarna kopplade till
säkerhetsbrytaren vid varje fläkt.
Fläktarnas varvtal kan ändras genom att ändra spänningen
(vid 50 Hz).

A.
Installation instructions / Montageanweisungen
Asennusohje / Installationsanvisningar
09LF
09GF
13
MM M M
Fan boxes - Lüfterdosen - Puhallinrasiat – Fläktdosor
1-phase fans are provided with thermal protectors (TW or TK). The fans are delivered with thermal protectors
pre-connected.
1-phasige Lüfter sind mit Wärmeschutz (TW oder TK) versehen. Die Lüfter werden mit angeschaltetem
Wärmeschutz geliefert.
1-vaiheiset puhaltimet on varustettu lämpösuojilla (TW tai TK) Puhaltimet toimitetaan lämpösuojat kytkettynä
1-fasiga fläktar utrustas med värmeskydd (TW eller TK). Fläktarna levereras med färdigkopplad värmeskydd.
3-phase fan - 3-Phasenlüfter - 3-vaihepuhallin - 3-fas fläkt
N
L
TK TK
N
L
TW TW
Safety switch
Reparaturschalter
Huoltokytkin
Säkerhetsbrytare
Junction box
Schaltdose
Kytkentärasia
Kopplingsdosa
Fan
Lüfter
Puhallin
Fläkt
NICOTRA
EBM
Fan - Lüfter-
Puhallin -
Fläkt
Pole - polig-
napa - poliga
Connection -
Schaltung-kytkentä -
koppling
Ø kpl - st - pcs D/Y
350 4 Y 23.3 D
500 and 630 4 D/Y 23.3/19.2
500 and 630 6 D/Y 15.0/11.7
350 4 D/Y 23.3/19.2
500 4 D/Y 23.3/19.2
500 4 Y 11.7
630 4 D 19.2
630 4 Y 11.7
230V-3 ph-50 Hz
Electric network -
Elektrisches Netz-
Sähköverkko - Elnät
r/s
Note!
Beachten!H
uom! Obs!
400V-3 ph-50 Hz

A.
Installation instructions / Montageanweisungen
Asennusohje / Installationsanvisningar
09LF
09GF
14
Safety switch
Reparaturschalter
Huoltokytkin
Säkerhetsbrytare
Ziehl
Nicotra
EFC
D-connection D- Schaltung Y-connection Y-Schaltung
D-kytkentä D-koppling Y-kytkentä Y-koppling
Fans are equipped with built-in thermal protectors (TW or TK). If thermal protectors are used, they are connected
to control the fan contactor.
Die Lüfter sind mit eingebautem Wärmeschutz (TW oder TK) versehen. Falls der Wärmeschutz verwendet wird,
wird er zur Steuerung des Lüfterkontaktors angeschaltet.
Puhaltimet on varustettu moottorien sisäisillä lämpösuojilla (TW tai TK). Mikäli lämpösuojia käytetään, ne
kytketään ohjaamaan puhaltimien kontaktoria.
Fläktarna är försedda med inbyggda värmeskyddar (TW eller TK). Om värmeskyddar används, kopplas de att
styra fläktarnas kontaktor.
EBM

A.
Installation instructions / Montageanweisungen
Asennusohje / Installationsanvisningar
09LF
09GF
15
Fans´ power values – Stromwerte der Lüfter
Puhaltimien virta-arvot - Fläktarnas strömvärden
•The type shield indicates power values at temperatures
of +20 °C and –30 °C.
For defining the set value of overload protector the power
value at other temperatures might be required. It can be
linearly calculated by using the mentioned points (s. diagram).
E.g. the power value corresponding to –20 °C can be
calculated by multiplying the power value corresponding
to –30 °C (on type shield) by coefficient (k) given in the
diagram at –20 °C.
•Im Typenschild des Gerätes wird der Stromwert bei
+20 °C und –30 °C angegeben.
Zur Bestimmung des Einstellwertes für Überstromrelais ist es
eventuell nötig, den Stromwert bei anderen Temperaturen
anzugeben, der linearisch mit Hilfe der genannten Punkten
berechnet werden kann (s. Diagramm). Z.B. kann der Stromwert,
der –20 °C entspricht, durch Multiplizieren des –30 °C entsprechenden
Stromwertes (vom Typenschild) mit dem Koeffizienten (k), der bei –20 °C
im Diagramm angegeben wird, kalkuliert werden.bei –20 °C im
Diagramm angegeben wird, kalkuliert werden.
•Tuotteen laitekilvessä on ilmoitettu virta-arvot +20 °C ja –30 °C lämpötiloissa.
Ylivirtasuojan asetusarvon määrittämisessä voidaan tarvita virta-arvoa
muissa lämpötiloissa. Se saadaan laskemalla lineaarisesti em. pisteistä.
Esim. –20 °C vastaava virta-arvo saadaan kertomalla –30 °C vastaava
virta-arvo (laitekilvestä), kertoimella (k) joka luetaan oheisesta
diagrammista –20 °C kohdalta.
VC- fan speed control - VC- Drehzahlregler - VC- kierrosnopeuden säädin - VC-
varvtalsregulator
•Condensors with fan speed control are provided with regulator´ s manual and switch diagram separately for each condensor.
•Die Verflüssiger mit Drehzahlregler werden mit Betriebsanweisungen des Reglers und mit Schaltbild für jedes Gerät
versehen.
•Kierrosnopeuden säätimellä varustetun laitteen mukana toimitetaan säätimen oma ohjekirja, sekä laitekohtainen
kytkentäkuva.
•Kondensorer med varvtalsregulator utrustas med regulators driftsinstruktioner och kopplingsschema för varje aggregat.
Discharge and recycling - Ausser Betrieb setzen, Recycling - Käytöstä poisto ja kierrätys -
Avskaffande och återanvändning
•Recovery and destruction of refrigerants/Authorized contractor
•Wiedergewinnung und Zerstörung der Kältemittel / Bevollmächtigter Unternehmer
•Lämmönsiirtoaineen talteenotto ja hävitys / valtuutettu urakoitsija
•Kylmedels återvinning och demolering/auktoriserad entreprenör
Recycling / breaking-up Fe+Zn+PVC –to steel scrap Cu + AL / epoxy - to mixed copper scrap
Recycling /Verschrotten Fe+Zn+PVC -zum Stahlschrott Cu + AL / Epoxyd - zum gemischten Kupferschrott
Kierrätys / romutus Fe+Zn+PVC -teräsromuun Cu + AL / epoksi - sekakupariromuun
Recycling/ skrotningFe+Zn+PVC –till stålskrot Cu + AL / epox - till blandkopparskrot
0
,
7
+20 [phone] C
0
,
8
0
,
9
1
,
0
k
•På typskylten anges strömvärden vid +20 °C och
-30 °C.
Vid bestämning av sättvärdet till överströmsskydden
kan strömvärdet vid andra temperaturer behövas.Det
räknas lineärt med hjälp av resp. punkter (s. diagram).
Ex strömvärdet motsvarande temperatur -20 °C fås
genom att multiplicera strömvärdet motsvarande –30 °C
(från typskylten) med faktor (k) som tas från diagrammet
vid –20 °C.

A.
Installation instructions / Montageanweisungen
Asennusohje / Installationsanvisningar
09LF
09GF
16
Additional remarks - Anmerkungen
Lisähuomautuksia - Anmärkningar
NOTE!
Venting/draining valve of 09GF standard dry coolers are not adapted for refrigerant based on potassium formiate;
DANGER OF LEAKAGE!
When using a refrigerant which is based on potassium formiate, it has to be checked from the documents if the heat
transfer section’s piping system and the venting/draining valves are adapted for the refrigerant.
Instructions from refrigerant supplier have to be followed at installation, pressure test, use as well as in maintenance.
BITTE BEACHTEN!
Die Ablass- und Entleerungsnippeln vom 09GF Standardmodell sind nicht für Kältemittel geeignet, die auf
Kaliumformiat basieren, LECKGEFAHR!
Bei Anwendung von den auf Kaliumformiat basierenden Kältemitteln muss man sichern, dass die Rohranschlüsse,
A
blass- und Entleerungssystem des Wärmetauscherteiles für das Kältemittel geeignet sind.
Bei Montage, in der Druckprobe, bei Inbetriebnahme, in der Anwendung und in der Wartung muss man dien
A
nweisungen des Kältemittelherstellers folgen.
HUOM!
Vakiomallin G-liuospatterin ilmaus- ja tyhjennysventtiili ei sovellu kaliumformiaattipohjaiselle liuokselle, VUOTOVAARA.
A
ina kun käytetään kaliumformiaattipohjaisia kylmäaineita, on toimitusasiakirjoista varmistettava, että lämmönsiirto-
osan putkistoliitännät, ilmaus- ja tyhjennysjärjestelmä soveltuu käytettävälle kylmäaineelle.
A
sennuksessa, järjestelmän painekokeessa, käyttöönotossa, käytössä ja huollossa noudatetaan kylmäainevalmistajan
laatimia ohjeita.
OBS!
A
vluftnings/avtappningsventilen av standard 09GF kylmedelkylare lämpar sig ej för kaliumformiat-baserat kylmedel;
VARNING FÖR LÄCKAGE.
Vid användning av kaliumformiat-baserat kylmedel, måste man säkra från leveransdokumenter att
värmeöverföringsdelens röranslutningar och avluftning/avtappningsventil lämpar sig för detta kylmedel.
Instruktioner från tillverkaren måste följas i montering, tryckprov, ibruktagning, förbrukning och service.
NOTE!
A
pplicability of the material of fins and heat transfer tubes to ambient conditions shall always be checked to avoid
external corrosion.
In the air there should be no particles, which - together with water or other solvent condensing on the surface of the heat
transfer section - might form corrosive combinations. These combinations can corrode the fins and tubes of the heat
transfer section.
BITTE BEACHTEN!
A
nwendbarkeit des Materials von Lamellen und Wärmeübertragungsrohren in der jeweiligen Umgebung soll immer
nachgeprüft werden, um externe Korrosion zu vermeiden.
Die Luft darf keine Elemente enthalten, die mit Wasser oder sonstiger Lösung, die auf Wärmeblock kondensiert,
korrosive Kombinationen bilden. Solche Kombinationen werden auf Lamellen und Rohren des Wärmeblockes Korrosion
verursachen.
HUOM !
Lämmönsiirto-osan ulkopuolisen korroosion välttämiseksi lamellien ja lämmönsiirtoputkien materiaalin soveltuvuus
ympäristöolosuhteisiin on aina varmistettava.
Ilmassa ei saa olla aineita, jotka lämmönsiirto-osan pinnalle kondensoituvan veden tai muun liuottimen kanssa yhdessä
muodostavat lamellia ja lämmönsiirtoputkia syövyttäviä yhdisteitä.
OBS!
Lämplighet av material på lameller och värmeöverföringsrör i ifrågavarande omgivning måste alltid kollas för att undvika
yttre korrosion.
Luften får ej innehålla material som tillsammans med vatten eller någon annan lösning, som kondenseras på
värmeöverföringsdelen, kan forma korroderande kombinationer. Dessa kombinationer kan korrodera lameller och rör i
värmeöverföringsdelen.

B.
Service instructions / Wartungsanweisungen
Huolto-ohje / Serviceanvisningar
09LF
09GF
17
NOTE! Start the fans to run once a month for at least 2 hours!
BEACHTEN! Die Lüfter monatlich für wenigstens 2 Stunden in Betrieb zu setzen!
HUOM! Puhaltimia on käytettävä kerran kuukaudessa vähintäin 2 tuntia!
OBS! Fläktarna skall drivas en gång per månad för minst 2 timmar!
Changing the fan - Austausch des Lüfters - Puhaltimen vaihto - Fläktbyte
NOTE! Electrical installations may only be done by an authorized electrician.
BEACHTEN! Die Elektroschaltungen dürfen nur von einem bevollmächtigten Monteur ausgeführt
werden.
HUOM! Sähkökytkentöjä saa tehdä vain sähkötöihin valtuutettu henkilö.
OBS! Elinstallationer får utföras endast av en auktoriserad elinstallatör.
WARNING! Before starting service operations make sure that the circuit is reliably switched off!
WARNUNG! Vor Wartung den Strom abschalten!
VAROITUS ! Ennen huoltotöiden aloittamista kytke virtapiiri luotettavasti auki-asentoon!
VARNING! Bryt strömmen före underhållsarbeten!
•09LF–lauhduttimien ja 09GF-nestejäähdyttimien
moitteeton toiminta edellyttää säännöllistä huoltoa,
j
ossa tarkistetaan:
• mekaaninen kunto
• laitteen ja puhaltimien kiinnitys
• puhaltimien kunto
• lämmönsiirto-osan puhtaus
•Störningsfri drift av 09LF–kondensorer och 09GF-
kylmedelkylare säkerställs genom regelbundet
underhåll för att kontrollera
• mekaniskt tillstånd
• aggregatens och fläktarnas
fästpunkter
• fläktarnas tillstånd
•
r
e
nh
e
t
a
v v
ä
rm
eb
l
oc
k
e
t
•Trouble free operation of 09LF condensers and
09GF liquid coolers requires regular service to
check
• mechanical condition
• fixing of equipment and fans
• condition of fans
• cleanness of heat transfer section
•Einwandfreies Funktionieren der 09LF–Verflüssiger
und 09GF-Flüssigkeitskühler setzt regelmässige
Wartungen voraus, um folgendes zu prüfen:
• Mechanischer Zustand
• Befestigung des Gerätes und der Lüfter
• Zustand der Lüfter
• Reinheit des Wärmeblockes
• Katkaise virta huoltokytkimeltä ja lukitse kytkin.
• varmista että moottori on jännitteetön ja irrota
johtimet.
• irrota viallinen puhallin ja asenna paikalleen uusi
Fincoilin toimittama varaosapuhallin
• puhaltimen tunnistetiedot laitteen ja puhaltimen
tuotekilvessä
• Bryt strömmen med säkerhetsbrytare och lås
brytaren.
• Säkerställ att motorn är spänningslös och lossa
kablar.
• Lossa den felaktiga fläkten och montera den nya
fläkten som levererats från Fincoil som reservdel.
• Fläktens identifikationsmärken på typskyltar av
aggregat och fläkt
• Switch off the current from safety switch and close
the switch.
• Make sure that the motor has been switched off
and loosen the cables.
• Loosen the faulty fan and install the new spare
part fan delivered by Fincoil.
• Identification markings on the type shield of the
equipment and of the fan.
• Den Strom vom Reparaturschalter abschalten und
den Schalter zuschliessen.
• Sichern, daß der Motor spannungslos ist, und die
Kabel lösen.
• Den fehlerhaften Lüfter lösen und einen neuen ,
von Fincoil gelieferten Ersatzlüfter montieren.
• Identifikationsmarkierung am Typenschild des
Gerätes und des Lüfters

B.
Service instructions / Wartungsanweisungen
Huolto-ohje / Serviceanvisningar
09LF
09GF
18
Cleaning of the heat transfer section - Reinigung des Wärmeblockes
Lämmönsiirto-osan puhdistus - Rengöring av värmeblock
•The dust on the fins can be vacuum-cleaned on
air inlet side, and the fins can also be washed e.g. by
a pressure washer. The water jet must be directed
perpendicularly to the fin side not to make them bend.
No strong alkaline detergents or acids may be used.
•Der Staub an Lamellen kann auf Lufteintrittsseite mit
Staubsauger gereinigt werden. Die Lamellen können auch
qewaschen werden, wobei der Wasserstrahl senkrecht an
die Lamellenkante gerichtet werden muß, um ihre Abbiegung
zu vermeiden.
Keine starken, alkalischen Reinigungsmittel oder Säuren
dürfen benutzt werden.
•Lamelleihin kerääntynyt pöly voidaan imeä
tulevan ilman puolelta pölynimurilla. Lamellit
voidaan myös pestä vedellä. Suihku on suun-
nattava kohtisuoraan lamellin reunaa vasten,
jotta lamellit eivät taittuisi.
Vesipesun yhteydessä ei saa käyttää voimak-
kaita emäksisiä pesuaineita eikä happoja.
•Värmeblock kan rengöras med dammsugare
på inkommande luftens sida. Lameller kan även
tvättas med vatten (rikta strålar vinkelrätt mot lamell-
kanten för att undvika böjningar).
Vid vattentvätt får inga starka basiska tvättmedel
eller syror användas.

C.
Declaration of conformity / Herstellererklärung
Vaatimustenmukaisuusvakuutus / Försäkran om
överensstämmelse
09LF
09GF
19
Declaration by the manufacturer of the component
incorporated to the machinery (Directive 98/37/EC, Annex
II, sub.B)
FINCOIL-TEOLLISUUS OY
Ansatie 3, FI-01740 Vantaa, Finland
herewith declares that the component
09LF, 09LE, 09LDV air cooled condenser
09GF, 09GE, 09GDV air cooled liquid cooler
which is not able to function independently is intended to be incorporated into machinery or to be
assembled with other machinery to constitute machinery covered by Directive 98/37/EC and changes
related to it and with national implementing legislation meant machinery.
By designing of the component the following directives
98/37/EC, 89/336/EC, 97/23/EC
and the following harmonized standards have been applied:
EN ISO 12100-1, EN ISO 12100-2, SFS-EN 294, SFS-EN 60204-1,
SFS-EN 61000-6-1, SFS-EN 61000-6-3, SFS-EN 61000-6-4
and furthermore declares that is not allowed to put the machinery into service until the machinery into
which it is to be incorporated or of which it is to be a component has been found and declared to be
in conformity with the provisions of Directive 98/37/EC and with national implementing legislation
including the machinery referred to in this declaration.
Vantaa, 5th January 2004
Jouko Huotari
Quality Manager

C.
Declaration of conformity / Herstellererklärung
Vaatimustenmukaisuusvakuutus / Försäkran om
överensstämmelse
09LF
09GF
20
Herstellererklärung betreffend ein als Maschinenteil
gemeintes Gerät (Richtlinie 98/37/EWG, Anhang II, B)
FINCOIL-TEOLLISUUS OY
Ansatie 3, FI-01740 Vantaa, Finnland
erklärt hiermit, daß das auf den Markt gebrachte Gerät
09LF, 09LE, 09LDV luftgekühlte Verlüssiger
09GF, 09GE, 09GDV luftgekühlte Flüssigkeitskühler
welches nicht alleine funktionieren kann, als ein Bauteil einer Maschinenkombination gemeint ist
oder auf solche Weise in eine Maschine eingebaut wird, daß diese zusammen die in der Richtlinie
98/37/EC inklusive Änderungen sowie die nationalen Vorschriften gemeinte Maschinen bilden.
Bei der Planung des Geräts wurden folgende Richtlinien
98/37/EWG, 89/336/EWG, 97/23/EWG
und folgende harmonisierte Normen befolgt:
EN ISO 12100-1, EN ISO 12100-2, SFS-EN 294, SFS-EN 60204-1,
SFS-EN 61000-6-1, SFS-EN 61000-6-3, SFS-EN 61000-6-4
Ferner erklären wir, daß die Inbetriebnahme des Geräts solange untersagt ist, bis auf die Maschine,
in welche dieses Gerät eingebaut wird oder von welcher es eine Komponente darstellt, als Ganzes
den Bestimmungen der Richtlinie 98/37/EC inklusive Änderungen sowie den diese in Kraft setzenden
nationalen Vorschriften entsprechende Konformitätserklärung ausgestellt ist.
Vantaa, den 5. Januar 2004
Jouko Huotari
Qualitätschef
