Cata F2060W User guide

ES
DE
FR
EN
IT
NL
PT
RU
INSTRUCCIONES PARA LA INSTALACIÓN. MANTENIMIENTO Y SU USO
EINBAUANLEITUNG WARTUNG UND GEBRAUCH
INSTRUCTIONS POUR L’INSTALLATION, L’ENTRETIEN et L’UTILISATION
INSTRUCTIONS FOR INSTALLATION, MAINTENANCE AND USE
ISTRUZIONI PER L’INSTALLAZIONE, MANUTENZIONE E USO
AANWIJZINGEN VOOR INSTALLATIE, ONDERHOUD EN GEBRUIK
INSTRUÇÕES DE INSTALAÇÃO MANUTENÇÃO E UTILIZAÇÃO
ИНСТРУКЦИИ ПО УСТАНОВКЕ, ОБСЛУЖИВАНИЮ И УХОДУ
ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΠΟΘΕΤΗΣΗ, ΣΥΝΤΗΡΗΣΗ ΧΡΗΣΗ
INSTRUKCIJA MONTAVIMO, PRIEŽIŪROS REŽIMAS
IT
NL





INSTALACIÓN
El aparato ha sido proyectado como campana de aspiración (evacuación
externa) o de filtrado (reciclaje de aire hacia el interior).
Atención: consulte las normas locales sobre salida de humos. No
conecte la campana a un conducto de humo, aireación o aire calien-
te. Confirme con la autoridad local que la ventilación del ambiente es
apropiada. Asegúrese que el caudal máximo de extracción de aire
de los aparatos del ambiente no supera 4 Pa (0,04 mbar). Debe estar
prevista una ventilación conveniente de la habitación si se utilizan
simultáneamente una campana extractora de cocina y aparatos alimen-
tados por gas u otro combustible. El aire evacuado no debe ser enviado
por conductos que se utilicen para evacuar los humos de aparatos
alimentados por gas u otro combustible. Los reglamentos respecto a la
evacuación de aire tienen que ser respetados.
Para la evacuación de humos al exterior usar un tubo de PVC rígido
de mín. Ø l20 mm.
Las restricciones anteriores no aplican a campanas sin salida de hu-
mos al exterior (sistema de recirculación con filtro de carbón activo).
Instale la campana según las instrucciones de la plantilla provista
y las indicaciones de la fig. 1 a la fig. 2.
Respetar lo indicado por el fabricante del aparato de cocción si la altu-
ra desde la superficie de cocción a la campana (ver la fig. 3) es superior
a la indicada en la plantilla provista.
Sólo para aparatos de cocción a gas: La distancia mínima hasta la cam-
pana debe ser como mínimo 65 cms.
El aparato debe ser colocado de tal manera que la toma de corriente
sea accesible.
CONEXIÓN ELÉCTRICA
El aparato está construido en clase II, por consiguiente no es necesario
acoplar ningún cable a la conexión de tierra.
Conectar el cable de la campana a una base de enchufe o a un inte-
rruptor bipolar.
El fabricante no se hace responsable si no se observan todas las normas
de seguridad vigente y necesaria para el correcto y normal funciona-
miento de la parte eléctrica.
Atención: durante una descarga electroestática (p. ej. un rayo) la cam-
pana puede dejar de funcionar. Esto no supone riesgo de daños. Corte el
suministro eléctrico de la campana y vuelva a conectar transcurrido
un minuto.
No permita que la campana sea usada por niños o personas con capaci-
dades (físicas, sensoriales o mentales) reducidas, o carezcan de expe-
riencia y/o conocimiento, salvo que hayan recibido instrucciones sobre
el uso del equipo por una persona responsable de su seguridad.
Los niños deben ser supervisados para asegurar que no jueguen
con el aparato.
Para evitar posibles incendios limpie periódicamente el filtro metálico,
controle permanentemente los recipientes con aceite caliente y no fla-
mee alimentos bajo la campana.
No utilice la campana si presenta daños o desperfectos. Contacte a
un distribuidor oficial o un agente autorizado.
Las partes accesibles pueden calentarse cuando se utiliza con aparatos
de cocción.
ATENCIÓN: si las lámparas no funcionan, controlar que estén ajustadas
correctamente.
MONTAJE DE LA CAMPANA EN LA PARED INFERIOR DE UN MUEBLE
PENSIL
Practicar 4 agujeros de 6mm de diámetro en el fondo del mueble pensil
según el dibujo de la fig. 1.
Montar la campana bajo el mueble pensil usando 4 tornillos adecuados
al tipo de mueble.
Utilizar el anillo de unión (C) para acoplar el tubo de conexión a la salida
del aire, en la parte superior del aparato.
MONTAJE DE LA CAMPANA A LA PARED
Practicar 2 agujeros en la pared que correspondan a la posición (B) del
dibujo de la fig. 1.
Colgar la campana utilizando 2 tornillos con tacos de expansión adecua-
dos al tipo de pared (ej.: cemento, revoque, etc.).
Fijar definitivamente la campana a los dos agujeros (Z) de seguridad.
TRANSFORMACIÓN DE CAMPANA DE ASPIRACIÓN EN UNA DE
FIL TRADO
Esta transformación es posible incluso después del uso con sistema de aspi-
ración. Si no están en dotación, solicitar al proveedor una serie de filtros de
carbón activo. Los filtros de carbón activo sirven para depurar el aire que será
introducido en el ambiente a través de los agujeros en la parte anterior de la
campana. Los filtros no son lavables o regenerables, y deben sustituirse cada
cuatro meses al máximo. La saturación del carbón activo depende del uso más
o menos prolongado de la campana, del tipo de cocina y de la frecuencia con
la cual se limpia el filtro anti-grasa. El filtro (C) debe aplicarse al grupo de as-
piración ubicado dentro de la campana, centrándolo respecto del mismo y re-
tándolo 90°, hasta alcanzar el tope de detención. Para cumplir esta operación,
en primer lugar remover la rejilla (G). Utilizar el tapón (A) (Fig. 1) para cerrar la
salida del aire, rotar la palanca (L) de la posición (A) a la posición (F). Luego, la
campana está dispuesta para el funcionamiento filtrante.
USO Y MANTENIMIENTO
Se aconseja dejar en funcionamiento el aparato durante unos 15 minutos
después de cocinar los alimentos, para obtener la evacuación completa del
aire viciado. En la parte anterior del aparato están montados un interruptor
para encender y apagar las lámparas y un selector de las velocidades de
ejercicio. El funcionamiento correcto de la campana está relacionado con
la frecuencia efectiva de las operaciones de mantenimiento, especialmente
del filtro anti-grasas y del filtro de carbón activo.
El filtro anti-grasas que se encuentra en la rejilla cumple la tarea de re-
tener las partículas grasas suspendidas en el aire: por consiguiente está
sujeto a obstrucciones en tiempos variables, que dependen del uso del
aparato. De todos modos, al máximo luego de dos meses de usos, limpiar
el filtro cumpliendo las siguientes operaciones:
• Quitar el ltro de la rejilla y lavarlo con una solución de agua y deter-
gente líquido neutro, dejando disolver la suciedad.
• Enjuagar abundantemente con agua templada, dejar secar sin retor-
cerlo y aplicarlo a la rejilla.
Si el aparato está provisto de un filtro metálico, el mismo también puede
ser lavado en lavavajillas, secado y aplicado nuevamente a la rejilla. En
caso de incumplimiento de las indicaciones de lavado del filtro, existe el
peligro que el filtro eventualmente se incendie. Limpiar frecuentemente
todos los depósitos de suciedad acumulados en el ventilador y en otras
superficies, utilizando un paño humedecido con alcohol desnaturalizado
o detersivos neutros no abrasivos.
¡¡ATENCIÓN!!
EN DETERMINADAS CIRCUNSTANCIAS LOS ELECTRODOMÉSTICOS
PUEDEN RESULTAR PELIGROSOS.
• No manipular los ltros con la campana en funcionamiento.
• No tocar las lámparas después del uso prolongado del aparato.
• Está prohibido cocer alimentos a la llama bajo la campana.
• Evitar el uso de llamas libres, ya que resultan perjudiciales para los
filtros y pueden provocar incendios.
• Controlar permanentemente los alimentos fritos para evitar que el acei-
te caliente prenda fuego.
• Antes de efectuar cualquier operación de mantenimiento, desconectar
la campana de la red eléctrica.
Se declina toda responsabilidad por eventuales daños provocados por
la inobservancia de las advertencias arriba indicadas.
En campanas equipadas con lámparas incandescentes, éstas solamen-
te se deberían utilizar durante el funcionamiento del motor.
No deben dejarse encendidas de forma permanente usandolas como
fuente de iluminación.
INFORMACIÓN LEGAL
El fabricante:
- Declara que este equipo cumple los requisitos esenciales sobre mate-
rial eléctrico de baja tensión, prescritos en la directiva 2006/95/CEE del
12/12/06 y de compatibilidad electromagnética prescrita por la directiva
2004/108/CEE del 15/12/04.
- No se hace responsable por la no observación de las indicaciones del
presente manual y las normas de seguridad vigentes para el correcto
uso del equipo.
- Se reserva el derecho de efectuar cualquier modificación sin previo
aviso en el equipo o el presente manual.
Contacte con nuestro distribuidor oficial en caso que necesite
asistencia técnica o información adicional sobre nuestros productos.
E

EINBAU
Vom Entwurf her kann dieses Gerät sowohl für Saugbetrieb (mit Austrag
nach außen) als auch für Filterbetrieb (interne Luftumwälzung) zum Einsatz
kommen.
Achtung: Informieren Sie sich über die örtlichen Vorschriften zur
Rauchabführung. Schließen Sie die Abzugshaube nicht an einen Rauch-,
Lüftungs- oder Warmluftkanal an. Lassen Sie sich von der Ortsbehörde bes-
tätigen, dass die Umgebungsbelüftung angemessen ist. Stellen Sie sicher,
dass der durch Umgebungsgeräte erzeugte Unterdruck 4 Pa (0,04 mbar) ni-
cht übersteigt. Bei gleichzeitiger Nutzung einer Küchen-Dunstabzugshaube
und Geräten, die mit Gas oder anderen Brennstoffen betrieben werden,
muss eine angemessene Belüftung des Raumes vorgesehen werden.
Die abgeführte Luft darf nicht durch Abluftkanäle geleitet werden, die für
die Abführung von Rauch aus Geräten verwendet werden, die mit Gas oder
anderen Brennstoffen betrieben werden. Es sind die gesetzlichen Bestim-
mungen hinsichtlich der Luftabführung zu beachten.
Für die Rauchabführung ins Freie sollte ein Hart-PVC-Rohr mit einem
Durchmesser von min. Ø l20 mm verwendet werden.
Die vorgenannten Beschränkungen gelten nicht für Abzugshauben ohne
Abluftanschluss ins Freie (Umluftanlage mit Aktivkohlefilter).
Der Einbau der Abzugshaube erfolgt gemäß den Anleitungen der Vorlage und
den Angaben auf den Abbildungen 1 bis 4.
Beachten Sie die Angaben des Kochgeräte-Herstellers, wenn der Abstand
zwischen der Kochfläche und der Abzugshaube (siehe Abbildung 3) größer
ist, als in der Vorlage angegeben.
Gilt nur für Gas-Kochgeräte: Der Abstand zur Abzugshaube muss mindestens
65 cm betragen.
Das gerät muß so montiert wer den, daß der Netzstecker jederzeit erreichbar ist.
ELEKTRISCHER ANSCHLUSS
Dieses Gerät entspricht der Schutzklasse IL; eine spezielle Erdleitung ist
deshalb nicht erforderlich.
Das Kabel der Abzugshaube an eine gut zugängliche Steckdose oder eine
zweipoligen Ein-/Ausschalter anzuschliessen.
Der Hersteller haftet nicht für Schäden, wenn nicht alle geltenden Sicher-
heitsvorschriften zur Gewährleistung eines korrekten und einwandfreien
Betriebs der Elektrik eingehalten werden.
Achtung: Im Falle einer elektrostatischen Entladung (z. B. Blitzeinschlag)
kann es zu einem Ausfall der Abzugshaube kommen. Dadurch besteht nicht
die Gefahr einer Beschädigung. Schalten Sie die Stromversorgung
der Abzugshaube ab und schalten Sie sie nach einigen Minuten wieder an.
Verhindern Sie die Benutzung der Abzugshaube durch Kinder oder Personen
mit verminderten physischen, sensorischen oder geistigen Fähigkeiten, oder
solchen, die nicht über ausreichende Erfahrung und/oder Kenntnis verfügen,
außer in dem Falle, dass sie über den Gebrauch des Gerätes durch eine für
ihre Sicherheit verantwortliche Person unterrichtet worden sind.
Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit
dem Gerät spielen.
Um Funktionsstörungen zu vermeiden sollte der Metallfilter regelmäßig
gereinigt werden. Behalten Sie Kochgefäße, die heißes Öl enthalten immer
im Auge und flambieren Sie keine Lebensmittel unter der Abzugshaube.
Benutzen Sie die Abzugshaube nicht, wenn Sie Schäden oder Mängel
aufweist. Nehmen Sie Kontakt mit Ihrem Vertreter vor Ort oder einem
autorisierten Fachhändler auf.
Die zugänglichen Geräteteile können bei gleichzeitiger Verwendung von
Kochgeräten heiß werden.
ANBRINGUNG DER HAUBE AN DER UNTERSEITE EINES HÄNGESCHRANKS
An der Unterseite des Hängeschranks gemäß Fig. 1 vier Löcher mit einem
Durchmesser von 5 mm anbringen.
Abzugshaube mit 4 für das Material des Hängeschranks passenden Schrau-
ben an der Unterseite befestigen.
Die Haube ist mit zwei Luftaustritten ausgestattet (oben und hinten), die je
nach den örtlichen Verhältnissen genutzt werden können.
Den Verbindungsring (C) zum Anschluss der Abzugsleitung an die Luftaus-
trittsöffnung verwenden. Diese befindet sich auf der Geräteoberseite.
ANBRINGUNG DER HAUBE AN DER WAND
In der Wand zwei Löcher in der in Fig. 1 dargestellten Position (B) anbringen.
Dem Untergrund entsprechende Dübel einsetzen (Zement, Putz usw.) und
Abzugshaube mit 2 Schrauben an der Wand befestigen.
Abschließend die Haube über die beiden Sicherheitsbohrungen (Z) fixieren.
UMBAU DER HAUBE ZUM ÜBERGANG VON SAUG – AUF FILTERBETRIEB
Dieser Umbau ist selbst nach einem bereits erfolgten Einsatz im Saugbetrieb
möglich. Falls nicht zum Lieferumfang gehörend, beim Lieferanten eine Reihe
von Aktivkohlefilter anfordern. Diese Aktivkohlefilter reinigen die aufgenom-
mene Luft, die hierauf dann über die in der Vorderseite des Geräts vorgese-
henen Öffnungen erneut in den Raum abgegeben wird.
Diese Filter können nicht gewaschen oder erneuert werden und müssen
spätestens alle vier Monate ausgetauscht werden. Die Sättigung der Akti-
vkohle hängt vom praktischen Einsatz der Haube, den zubereiteten Gerichten
sowie von der Reinigung des Fettfilters ab. Der Filter (C) muß in das in der
Haube vorgesehene Saugaggregat mittig eingeführt und dann um 90 Grad bis

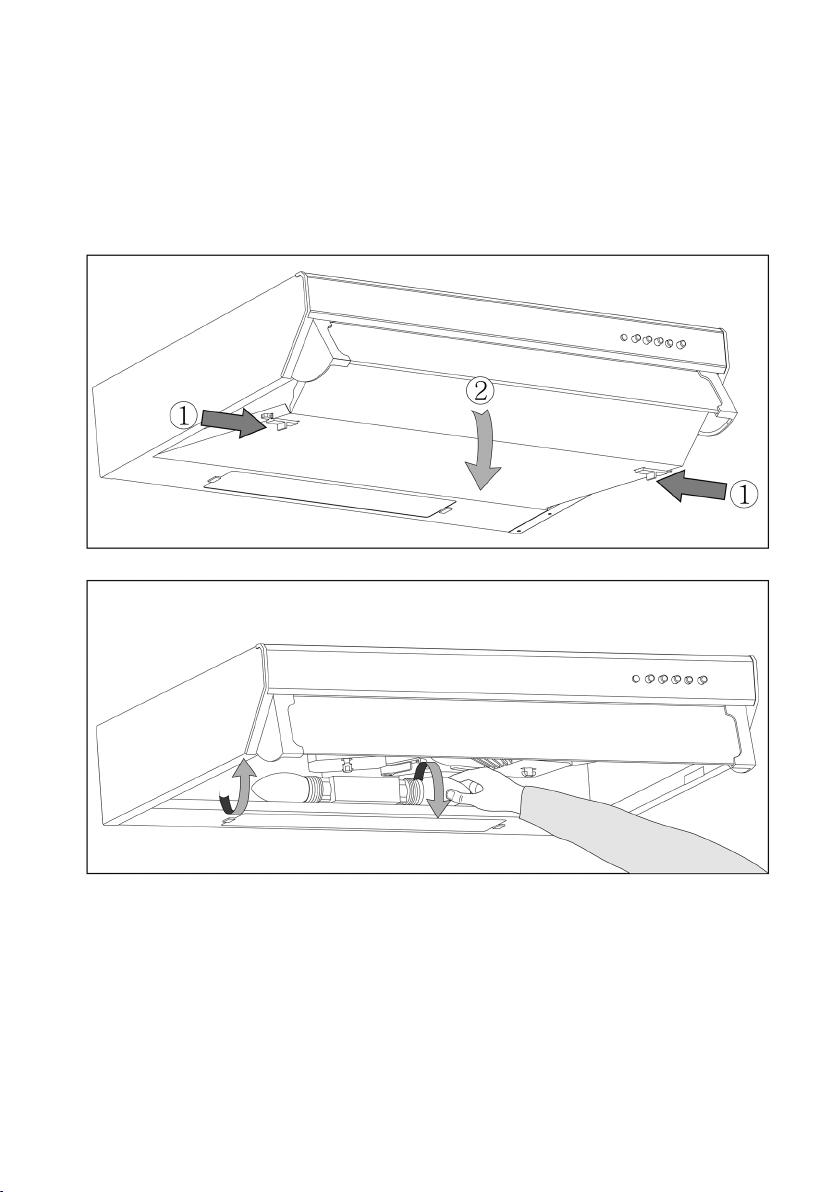

zum Anschlag gedreht werden. Hierzu zunächst das Gitter (G) entfernen. Den
Luftaustritt mit der Abdeckung (A) (Fig. 1) verschließen. Hebel (L) von Position
(A) auf Position (F) bringen. Nun ist die Haube für Filterbetrieb eingestellt.
EINSATZ UND PFLEGE
Für einen optimalen Austrag der verunreinigten Luft ist es ratsam, daß Gerät
noch 15 Minuten nach Zubereitung der Gerichte weiterlaufen zu lassen. An
der Vorderseite der Haube befinden sich ein Schalter zum Ein- und Ausschal-
ten der Lampen sowie ein Schalter zur Einstellung der Betriebsgeschwindi-
gkeit. Der korrekte Betrieb der Haube hängt von der Häufigkeit ab, mit der
sie gewartet wird, wobei es besonders auf eine Reinigung des Fettfilters und
den Ersatz des Aktivkohlefilters ankommt. Das im Gitter einlagernde Fettfil-
ter hat die Aufgabe, die in der Luft mitgeführten Fett-Teilchen abzufangen,
weshalb es je nach Einsatz des Geräts mehr oder weniger schnell zu einer
Verstopfung kommen kann. Das Fettfilter muß spätestens alle zwei Monate
wie folgt gereinigt werden:
• Filter aus dem Gitter herausnehmen und mit Wasser und einem neutralen
Haushaltsreiniger säubern, bis sich alle Schmutzrückstände gelöst haben.
• Mit lauwarmem Wasser gut ausspülen, trocknen lassen (nicht auswrin-
gen!) und wieder in das Gitter einsetzen.
Ist das Gerät mit einem Metallfilter ausgestattet, kann dieser auch im Ges-
chirrspüler gereinigt werden. Anschließend trocknen lassen und wieder in
das Gitter einsetzen.
Werden diese Hinweise zur Reinigung des Filters nicht beachtet, kann dieser
unter Umständen Feuer fangen.
In regelmäßigen Abständen müssen auch die sich am Ventilator und an allen
sonstigen Oberflächen ablagernden Schmutzrückstände entfernt werden.
Dies kann mit Reinigungsalkohol oder einem neutralen, nicht scheuernden
Haushaltsreiniger erfolgen.
ACHTUNG!
UNTER GEWISSEN BEDINGUNGEN KÖNNEN ELEKTROHAUSHALTS-GERÄ-
TE DURCHAUS GEFÄHRLICH SEIN.
• Filter nicht bei laufendem Gerät überprüfen.
• Nach einem längeren Betrieb des Geräts dürfen die Lampen nicht berührt
werden.
• Unter der Abzugshaube darf nicht ambiert werden.
• Offenes Feuer kann die Filter beschädigen und so unter Umständen einen
Brand hervorrufen.
• Beim Braten ist stets darauf zu achten, daß das Öl kein Feuer fängt.
• Vor Wartungsarbeiten muß die Abzugshaube immer erst vom Netz getrennt
werden.
Für den Austausch von Halogenleuchten sollten Leuchten mit Aluminiumre-
flektor verwendet werden. Benutzen Sie keine Kaltlichtlampen - Überhit-
zungsgefahr.
Bei Dunsthauben mit Wolfram-Glühbirnen, sollte das Licht nur bei laufendem
Motor benutzt werden. Es sollte nicht ständig an bleiben und nicht als Licht-
quelle genutzt werden.
Rechtlicher Hinweis
Der Hersteller:
- Erklärt, dass dieses Gerät sowohl die Anforderungen der Richtlinie 2006/95/
EWG vom 12/12/06 über elektrische Geräte mit Niederspannung
als auch die Anforderungen der Richtlinie 2004/108/EWG vom 15/12/04 über
elektromagnetische Verträglichkeit erfüllt.
- Übernimmt keine Haftung für Schäden, die durch die Nichtbeachtung
der Anweisungen des vorliegenden Handbuchs und der gültigen
Sicherheitsvorschriften für die ordnungsgemäße Handhabung des Geräts
entstanden sind.
- Behält sich das Recht vor, das Gerät oder das vorliegende Handbuch ohne
vorherige Ankündigung abzuändern.
Setzen Sie sich mit unserem Vertreter vor Ort in Verbindung, wenn Sie
technische Unterstützung oder zusätzliche Informationen zu unseren
Produkten benötigen.
Achtung! Warnhinweis zum Abluftbetrieb im Anweisungsblatt beachten. Bei glei-
chzeitigem betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf
im Aufstellraum der Unterdruck nicht größer als 4 Pa(4x10-5 bar) sein.
D

INSTALLATION
L’appareil a été conçu comme une hotte d’aspiration (évacuation externe ou
de filtrage (recyclage de l’air vers l’intérieur).
Attention: appliquez les normes locales relatives à l’évacuation des fumées.
Entre autres: ne reliez pas la hotte à un conduit de fumée, d’aération ou d’air
chaud déjà utilisé. Confirmez avec l’autorité locale que votre raccordement
est conforme. Assurez-vous que le débit maximal d’extraction d’air des
appareils environnants ne dépasse pas 4 Pa (0,04 mbar). Une ventilation con-
venable de la pièce doit être prévue lorsqu’une hotte de cuisine est utilisée
simultanément avec des appareils utilisant du gaz ou un autre combustible.
Ll’air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées
d’appareils utilisant du gaz ou un autre combustible.
Pour l’évacuation des fumées vers l’extérieur, utiliser un tuyau en PVC rigide
d’un diamètre idéal de 150 mm.
Les restrictions précédentes ne concernent pas les hottes dépourvues
d’évacuation vers l’extérieur (utilisation en recyclage avec filtre à charbon actif).
Installez la hotte conformément aux instructions du schéma de montage
fourni et aux indications des illustrations 1 à 4.
Respecter les indications du fabricant des appareils de cuisson si la hauteur
entre la plaque de cuisson et la hotte (voir illustration 3) est supérieure à
celle recommandée sur notre schéma.
Rappel: La distance minimale jusqu’à la hotte doit être de 65 cm.
BRANCHEMENT ÉLECTRIQUE
L’appareil doit être installé de telle manière que la prise soit accessible.
L’appareil est fabriqué en classe II ; par conséquent, il n’est pas nécessaire
d’accoupler un câble à la prise de terre.
Le câble de la hotte doit être branché dans une prise de courant ou directe-
ment raccordé à un interrupteur bipolaire. Le fabricant n’est pas responsable
dans le cas où les normes de sécurité en vigueur et nécessaires pour un fonc-
tionnement correct et normal de la partie électrique ne sont pas observées.
Attention: en cas de décharge électrostatique (par ex. la foudre) la hotte peut
cesser de fonctionner. Cela ne suppose aucun risque de dommages. Coupez
l’alimentation électrique de la hotte et rebranchezla une minute plus tard.
Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris
les enfants) dont les capacités physiques, sensorielles ou mentales sont ré-
duites, ou des personnes dénuées d’expérience ou de connaissance, sauf si
elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de
leur sécurité, d’une surveillance ou d’instructions préalables concernant
l’utilisation de l’appareil.Les enfants doivent être surveillés pour s’assurer
qu’ils ne jouent pas avec l’appareil.
Il y a risque d’incendie si le nettoyage n’est pas effectué conformément aux
instructions; ne pas flamber d’aliments sous la hotte de cuisine.
ATTENTION: Les parties accessibles de cet appareil peuvent devenir chau-
des lorsqu’il est utilisé avec des appareils de cuisson.
Si le câble d’alimentation électrique est endommagé, celui-ci devra être im-
pérativement changé par un service officiel ou par un agent autorisé.
ATTENTION: si les lampes ne fonctionnent pas, vérifier qu’elles aient été
correctement réglées.
MONTAGE DE LA HOTTE SUR LE PAN INFÉRIEUR D’UN MEUBLE PENSIL
Percer 4 trous de 6 mm de diamètre au fond du meuble pensil, suivant le
dessin de la figure 1.
Monter la hotte sous le meuble pensil au moyen de 4 vis appropriées au type
de meuble.
Utiliser la bague de raccord (C) pour relier le tube de raccordement à la sor-
tie d’air qui se trouve en haut de l’appareil.
Un anneau-joint (C) auquel est accouplé le tuyau de connexion et un bou-
chon (A) servant à sceller la bouche d’air qui ne sera pas utilisée, sont four-
nis en série avec l’appareil.
MONTAGE DE LA HOTTE SUR LE MUR
Percer 2 trous sur le mur de façon à ce que ceux-ci correspondent à la posi-
tion (B) du dessin de la figure 1.
Suspendre la hotte au moyen de 2 vis avec chevilles à expansion appro-
priées au type de mur (ex. : ciment, crépit, etc.).
Fixer la hotte aux deux orifices (2) de sûreté de façon définitive.
TRANSFORMATION D’UNE HOTTE D’ASPIRATION EN UNE HOTTE DE FILTRAGE
Cette transformation est possible même lorsque la hotte a déjà été utilisée
sous le système d’aspiration. Si les filtres n’étaient pas fournis, demander
une série de filtres à charbon actif au fournisseur.
Les filtres à charbon actif servent à dépurer l’air qui s’introduira dans
l’environnement à travers les orifices situés dans la partie avant de la hotte.
Les filtres ne sont ni lavables, ni recyclables et doivent être changés au
moins tous les quatre mois.
L’état de saturation du charbon actif dépend de l’usage plus ou moins pro-
longé de la hotte, du type de cuisine et de la fréquence de nettoyage du filtre
anti-graisse. Le filtre (C) doit être monté dans le groupe d’aspiration, situé à
l’intérieur de la hotte, et doit être centré par rapport à celui-ci en le faisant
tourner à 90° jusqu’à ce que la butée d’arrêt soit atteinte.
Pour effectuer cette opération, il est tout d’abord nécessaire de déplacer la
grille (G). Utiliser le cache (A) (Fig. 1) pour fermer la sortie d’air; faire tourner
le levier (L) de la position (A) à la position (F). La hotte est alors prête à fonc-
tionner en mode de fonctionnement de filtrage.
UTILISATION ET ENTRETIEN
Après la cuisson d’aliments, il est recommandé de laisser l’appareil en mar-
che pendant environ 15 minutes de façon à obtenir l’évacuation complète de
l’air contaminé. Un interrupteur servant à allumer et à éteindre les lampes est
monté dans la partie avant de l’appareil, de même qu’un sélecteur de vitesse
de marche. Le fonctionnement correct de la hotte dépend étroitement de la
fréquence effective des opérations d’entretien, et en particulier de celles du
filtre anti-graisse et du filtre à charbon actif. Le filtre anti-graisse se trouvant
dans la grille sert à retenir les particules graisseuses qui se trouvent dans
l’air, c’est pourquoi il est susceptible de subir des obstructions au bout de
périodes de temps qui varient en fonction de l’utilisation de l’appareil.
En tous cas, le filtre doit être nettoyé au minimum au bout de deux mois
d’utilisation ; son nettoyage doit suivre les opérations suivantes :
Retirer le filtre de la grille et le laver avec une solution d’eau et de détergent
liquide neutre en laissant la saleté se dissoudre.
Rincer abondamment à l’eau tiède, le laisser sécher sans l’essorer, puis le
monter à la grille.
Si l’appareil est doté d’un filtre métallique, ce dernier peut également être
lavé en lave-vaisselle, séché puis remonté à la grille.
Dans le cas où les conditions de lavage du filtre ne seraient pas remplies, un
éventuel risque d’incendie du filtre pourrait alors exister.
Nettoyer fréquemment tous les dépôts de saleté accumulés dans le ventila-
teur et sur les autres surfaces avec un linge humidifié d’alcool dénaturalisé
ou de détergents non abrasifs.
ATTENTION !
DANS CERTAINS CAS, LES APPAREILS DOMESTIQUES PEUVENT ÊTRE
DANGEREUX.
Ne pas manipuler les filtres lorsque la hotte est en marche.
Ne pas toucher les lampes après une utilisation prolongée de l’appareil.
Il est interdit de faire flamber des aliments sous la hotte.
Éviter l’usage de flammes libres dans la mesure où elles sont nocives pour
les filtres et où elles peuvent provoquer des incendies.
Surveiller les aliments frits en permanence de façon à éviter que l’huile
chaude ne prenne feu.
Avant de procéder à toute opération d’entretien, débrancher la hotte du ré-
seau électrique.
Toute responsabilité est déclinée concernant d’éventuels dommages qui
auraient été causés en raison de l’inobservation des précautions ci-dessus
indiquées.
Sur les hottes équipées de lampes à filament de tungstène, l’éclairage doit
être uniquement utilisé lorsque le moteur est en fonctionnement. Ces lampes
ne peuvent fonctionner en permanence et doivent servir d’éclairage ponctuel.
Informations légales
Le fabricant:
- Déclare que cet équipement est conforme aux exigences essentielles
concernant le matériel électrique basse tension, indiquées dans la directive
2006/95/CEE du 12/12/06, et de compatibilité électromagnétique indiquées
par la directive 2004/108/CEE du 15/12/04.
- N’est pas responsable du non respect des indications de la présente
notice et des normes de sécurité en vigueur pour l’utilisation correcte de
l’équipement.
- Se réserve le droit d’effectuer toute modification sur l’équipement ou dans
la présente notice sans avertissement préalable.
Contactez notre distributeur officiel si vous avez besoin d’assistance techni-
que ou d’informations supplémentaires concernant nos produits.
F

INSTALLATION
The appliance has been designed as exhausting hood (external exhausting)
or filtering one (internal recirculation).
Warning: consult local regulations regarding fumes outlets. Do not connect
the hood to a fume, ventilation or hot air duct. Confirm that room ventilation is
appropriate with the local authorities. Make sure
the maximum air extraction flow rate for the appliances in the room does
not exceed 4 Pa (0.04 mbar).The room must have adequate ventilation if an
extractor hood is used simultaneously with appliances that run on gas or
other fuels. The evacuated air must be extracted through ducts that are
used for evacuating fumes from appliances that run on gas or other fuels.
Regulations regarding air extraction must be complied with.
Use a rigid PVC pipe with a min. Ø l20 mm to evacuate fumes outside.
The above restrictions do not apply to hoods with no fumes outlet to out-
side
(recirculation system with activated charcoal filter).
Install the hood in line with the instructions on the template Install the hood
in line with the instructions on the template provided.
For gas cooking appliances only: the minimum distance to the hood must be
at least 65 cm.
The appliance must be placed in such a way, that the supply plug is acces-
sible.
ELECTRICAL CONNECTION
The appliance is built in class II. so no wire has to be connected with the
earth terminal.
Connect the cord to a socket or double pole switch
The manufacturer shall not be liable for failure to observe all safety regula-
tions in force for the correct and normal operation of electrical parts.
Warning: the hood may stop working during an electrostatic discharge (e. g.
lightning). This involves no risk of damage. Switch off the electricity supply to
the hood and reconnect after one minute.
Do not allow the hood to be used by children or persons with reduced (phy-
sical, sensory or mental) capabilities or lack of experience and knowledge,
unless they have been given instruction concerning use of the appliance by
a person responsible for their safety.
Children should be supervised so that they do not play with the appliance.
To avoid the risk of fire, clean the metal filter regularly, permanently control
pans containing hot oil and do not flambé food underneath the hood.
Do not use the hood if it shows signs of damage or imperfection. Contact an
official distributor or authorised dealer.
Accessible parts may heat up when using cooking appliances.
ATTENTION: should the lamps not work, make sure they are well tightened
MOUNTING OF THE HOOD IN THE LOWER PART OF AN HANGING CUP-
BOARD
Drill 4 holes of 6 mm. diameter at the bottom of the hanging cupboard as
showed in the drawing fig. 1.
Fill the hood in the cabinet with 4 screws, which are appropriate to that kind
of cupboard.
The appliance is provided with 2 air outlets, one which is in the upper part
and the other on the back. Both of them can be used according to your re-
quirements.
A connecting ring (C), which to join the connecting pipe to, and a cover (A) to
close the air outlet, which is not used, are supplied.
MOUNTING OF THE HOOD ON THE WALL
Drill 2 holes on the wall, which correspond to the position (B) of the drawing fig-1.
Hang the hood on the 2 holes by using the screws and doweis with expanding
plug, which are apropriate for that kind of wall (ex.: concrete, plasterboard,
etc.). Fix definitely the hood through the 2 security holes (Z).
CHANGING FROM EXHAUSTING HOOD TO THE FILTERING ONE
In order to make this change (possible also after the use of the exhausting
system), demand a set of carbon filters to your deales. Active carbon filters
are necessary to depurate the air, that will be released in the room. Filters
are not washable: they cannot be regenerated and have to be replaced at
most every 4 months. The saturation of the activated charcoal depends on
the more or less prolonged use of the hood, on the type of cooking and on the
regularity of cleaning the grease filter. The filter (C) has to be applied to the
aspirating group, which is inside the hood hitin the centre of the group with
it and turning it of 90 degrees until the stop click is heard to lock it. Remove
the grill (G) to carry out this operation. Close with the appropriate covers the
upper and back air outlets; turn the small lever (L) from the position (A) to the
position (F). In this way the hood is ready for the filtering function.
USE AND MAINTENANCE
It is advisable to let the appliance work for 15 minutes after the cooking of
the food in order to remove completely the fumes. In the frontal part of the
appliance there are an on/off switch for the light, and a switch to change the
working speeds. The effective functioning of the hood depends on the regu-
larity with which the maintenance operations are carried out. in particular
those of the anti-grease filter.
The anti-grease filter, which rests on the grill, has the function of catching
the particles suspended on the air, so it is subject to get clogged at various
intervals, according to the use of the appliance. In any case at most after two
months, it is necessary to clean the filter by doing the following operations:
• Remove the lter from the grill and wash it with a solution of water and
neutral liquid detergent, allowing the dirt to soften:
• rinse thoroughly with lukewarm water, allow to dry without twisting and
apply it to the grill.
If the appliance is providea with a metal filter, it can be washed also in the
dishwasher, dried and reapplied to the grill.
In case the washing instructions of the filter should not be followed, it could
burst into flames.
Clean frequently all the deposits on the fan and on all the other surfaces.
using a cloth moistened by methylated spirits or neutral and not abrasive
fluid detersive.
WARNING!!
UNDER CERTAIN CIRCUMSTANCES DOMESTIC APPLIANCES MAY BE DAN-
GEROUS.
• Do not chech lters with hood working.
• Do not toucht the lamps after a prolonged use of the appliance.
• No food must be cooked ambe underneath the hood.
• The use of an unprotected ame is dangerous for the lters and could
cause fires.
• Watch constantly the fried food in order to avoid that the cooking oil ares up.
• Before performing any maintenance operation, disconnect the hood from
the mains.
The Manufacturers refuse to accept any responsability for eventual dama-
ges. because of failure to observe the above instructions.
On cooker hoods equipped with tungsten lamps, the lights should only be
used during operation of the motor. They should not be left on permanently
and used as a light source.
Legal information
The manufacturer:
- Declares that this product meets all basic requirements regarding low-
voltage electrical equipment established in Directive 2006/95/EC of 12 De-
cember 2006 and electro-magnetic compatibility established in Directive
2004/108/EC of 15 December 2004.
- Is not responsible for any failure to observe the instructions given in this
manual and current safety regulations for the correct use of the equipment.
- R eserves the right to make any modifications to the equipment or this ma-
nual without prior notice.
Contact our official distributor should you require technical assistance
or additional information on our products.
GB

INSTALLAZIONE
L’apparecchio è stato progettato come cappa aspirante (evacuazione aria
all’esterno) o filtrante (riciclo aria all’interno). Attenzione: consultare le nor-
me locali sullo scarico dei fumi. Non collegare la cappa a una canna fu-
maria, a un condotto di aerazione o di aria calda. Verificare con l’autorità
locale che l’aerazione
dell’ambiente sia adeguata. Assicurarsi che la portata massima di estra-
zione dell’aria degli apparecchi dell’ambiente non superi 4 Pa (0,04 mbar).
Se si usano contemporaneamente una cappa aspirante per cucine e altre
apparecchiature alimentate a gas o con un altro combustibile, deve essere
prevista una sufficiente aerazione dell’ambiente.Non si deve aspirare l’aria
tramite canne che vengono usate per i fumi di apparecchiature alimentate a
gas o con un altro combustibile. Si devono rispettare i regolamenti riguar-
danti l’evacuazione dell’aria.
Per lo scarico dei fumi all’esterno usare un tubo in PVC rigido da min. Ø l20 mm.
Le restrizioni precedenti non si applicano alle cappe senza scarico dei fumi
all’esterno (sistema di ricircolo con filtro a carboni attivi).
Installare la cappa seguendo le istruzioni della scheda fornita e le indi-
cazioni dalla fig. 1 alla fig. 16.
Rispettare quanto indicato dal produttore dell’apparecchiatura di cottura
se la distanza tra il piano di cottura e la cappa (vedere fig. 3) è superiore a
quella indicata nella scheda fornita.
Solo per apparecchiature di cottura a gas: la distanza minima fino alla cappa
deve essere di 65 cm.
L’apparato deve essere posizionato in maniera tale che la parte di connessio-
ne alla corrente sia accessibile
COLLEGAMENTO ELETTRICO
L’apparecchio è costruito in classe II, perciò nessun cavo deve essere co-
llegato alla presa di terra.
Collegare il cavo della cappa ad una base di presa o ad un interruttore bi-
polare
Il fabbricante non assume nessuna responsabilità nel caso in cui non ven-
gano rispettate tutte le norme di sicurezza vigenti e necessarie al corretto e
normale funzionamento della parte elettrica.
Attenzione: in caso di scarica elettrostatica (ad es. un fulmine) la cappa po-
trebbe smettere di funzionare. Questo non comporta alcun rischio di danni.
Staccare la cappa dall’alimentazione elettrica e ricollegarla
dopo un minuto.
Non consentire l’uso della cappa a bambini e persone con limitate capacità
fisiche, psichiche o mentali o a persone prive della necessaria esperienza
e/o conoscenza salvo abbiano ricevuto istruzioni sull’uso dell’apparecchio
da una persona responsabile della sua sicurezza.
Evitare che i bambini possano giocare con l’apparecchiatura.
Per evitare possibili incendi pulire periodicamente il filtro metallico, tenere
sempre sotto controllo i recipienti con olio caldo e non fiammeggiare alimenti
sotto la cappa.
Non utilizzare la cappa se presenta danni o imperfezioni. Contattare un
distributore ufficiale o un agente autorizzato.
Le parti accessibili possono riscaldarsi quando si usano con apparecchia-
ture di cottura.
ATTENZIONE: se le lampade non dovessero funzionare, assicurarsi che sia-
no del tutto avviate.
MONTAGGIO DELLA CAPPA NELLA PARTE INFERIORE DI UN PENSILE
Eseguire 4 fori diametro mm. 6 nel fondo del pensile come illustrato nel di-
segno fig. 1.
Montare la cappa sotto il pensile con 4 viti idonee al tipo di mobile. Usare
l’anello di raccordo (C) per collegare il tubo di connessione all’uscita dell’aria
che si trova nella parte superiore dell’apparecchio.
MONTAGGIO DELLA CAPPA ALLA PARETE
Eseguire 2 fori alla parete, corrispondenti alla posizione (8) del disegno fig. 1.
Appendere la cappa ai 2 fori usando viti e tasselli ad espansione idonei al
tipo di muro (es. cemento, cartongesso ecc.).
Fissare definitivamente la cappa attraverso i 2 fori (Z) di sicurezza.
TRASFORMAZIONE DA CAPPA ASPIRANTE A CAPPA FILTRANTE
Per effettuare questa trasformazione (possibile anche dopo l’uso con sis-
tema aspirante), richiedere al fornitore, se non forniti, una serie di filtri al
carbone attivo. I filtri al carbone attivo servono per depurare l’aria che verrà
rimessa nell’ambiente attraverso i fori posti nella parte anteriore della ca-
ppa. I filtri non sono lavabili o rigenerabili e devono essere sostituiti ogni 4
mesi al massimo. La saturazione del carbone attivo dipende dall’uso più o
meno prolungato della cappa, dal tipo di cucina e dalla regolarità con cui
viene effettuata la pulizia del filtro grassi. Il filtro (C) deve essere applicato al
gruppo aspirante posto all’interno della cappa centrandolo ad esso e ruotan-
dolo di 90 gradi fino allo scatto d’arresto. Per questa operazione rimuovere
la griglia (G). Usare il tappo (A) (Fig.1) per chiudere l’uscita: ruotare la levetta
(L) dalla posizione (A) alla posizione (F). La cappa è così disposta per il fun-
zionamento filtrante.
USO E MANUTENZIONE
Si raccomanda di lasciar funzionare l’apparecchio per circa 15 minuti dopo
la cottura dei cibi per un’evacuazione completa dell’aria viziata. Nella parte
frontale dell’apparecchio sono sistemati un interruttore per l’accensione e
lo spegnimento della lampade ed un interruttore per commutare la velocità
d’esercizio. Il buon funzionamento della cappa è condizionato dall’assiduità
con cui vengono effettuate le operazioni di manutenzione, in modo particola-
re del filtro antigrasso e del filtro al carbone attivo.
Il filtro antigrasso che si trova appoggiato alla griglia ha il compito di trat-
tenere le particelle grasse in sospensione nell’aria; pertanto è soggetto ad
intasarsi in tempi variabili a seconda dell’uso dell’apparecchio. In ogni caso,
al massimo dopo 2 mesi è necessario pulire il filtro eseguendo le seguenti
operazioni:
• Togliere il ltro dalla griglia e lavarlo con una soluzione di acqua e deter-
gente liquido neutro lasciando rinvenire lo sporco.
• Sciacquare abbondantemente con acqua tiepida, lasciare asciugare senza
torcere ed applicarlo alla griglia.
Se l’apparecchio è provvisto di un filtro metallico, esso può essere lavato
anche in lavastoviglie, asciugato e riapplicato alla griglia.
In caso di inadempienza alle istruzioni di lavaggio del filtro, può esserci il
pericolo che esso si incendi.
Pulire frequentemente tutti i depositi sul ventilatore e sulle altre superfici,
usando un panno inumidito con alcool denaturato o detersivi liquidi neutri
non abrasivi
ATTENZIONE!
IN DETERMINATE CIRCONSTANZE GLI ELETTRODOMESTICI POSSONO ES-
SERE PERICOLOSI.
• Non cercate di controllare i ltri con la cappa in funzione.
• Non toccare le lampade dopo il protratto uso dell’apparecchio.
• E’ vietato cuocere cibi alla amma sotto la cappa.
• Evitare la amma libera, perché dannosa per i ltri e pericolosa per gli
incendi.
• Controllare costantemente i cibi fritti per evitare che l’olio surriscaldato
prenda fuoco.
• Prima di effettuare qualsiasi manutenzione, disinserire la cappa dalla rete
elettrica.
Si declina ogni responsabilità per eventuali danni provocati dall’inosservanza
delle suddette avvertenze.
Nelle cappe dotate di lampade al tungsteno, le luci dovrebbero essere utiliz-
zate soltanto durante il funzionamento del motore. Non dovrebbero essere
lasciate accese e utilizzate come luci normali.
Informativa legale
Il produttore:
- Dichiara che questo apparecchio soddisfa i requisiti essenziali sul ma-
teriale elettrico a bassa tensione, prescritti dalla direttiva 2006/95/CEE del
12/12/06 e i requisiti di compatibilità elettromagnetica prescritta dalla diretti-
va 2004/108/ CEE del 15/12/04.
- Non può essere ritenuto responsabile per la mancata osservanza delle
indicazioni del presente manuale e delle norme di sicurezza vigenti per il
corretto uso dell’apparecchio.
- Si riserva il diritto di eseguire qualsiasi modifica all’apparecchio o al pre-
sente manuale senza preavviso.
Contattare il nostro distributore ufficiale in caso sia necessaria assisten-
za tecnica o per ottenere informazioni aggiuntive sui nostri prodotti.
IT

INSTALLATIE
Dit toetsel kan als afzuigkap (externe ontluchting) of filterkap (luchtrecycling)
worden gebruikt. Opgelet: raadpleeg de plaatselijke voorschriften voor de
afvoer van rook. Sluit de afzuigkap niet aan op een rook-, ventilatie- of
warmeluchtkanaal. Bevestig bij de plaatselijke autoriteiten dat de ven-
tilatie van de omgeving geschikt is. Controleer dat het maximale debiet van
de afgevoerde lucht 4 Pa (0,04 mbar) niet overschrijdt. Als tegelijkertijd een
afzuigkap en op gas of een andere brandstof draaiende apparaten worden
gebruikt, dan moet de ruimte over voldoende ventilatie beschikken. De afge-
voerde lucht mag niet door leidingen stromen die gebruikt worden voor het
afvoeren van de rook die door op gas of een andere brandstof draaiende
apparaten wordt geproduceerd. De voorschriften met betrekking
tot luchtafvoer moeten worden nageleefd.
Voor de rookafvoer naar buiten moet een stijve pvc-buis gebruikt worden
van min. Ø l20 mm.
De vorige beperkingen zijn niet van toepassing op afzuigkappen zonder
rookafvoer naar buiten (recirculatiesysteem met actief koolfilter).
Installeer de afzuigkap volgens de instructies van de meegeleverde sjabloon
en de aanwijzingen van 1 tot fig. 4.
De aanwijzingen van de fabrikant van het kooktoestel in acht nemen indien
de hoogte vanaf het kookoppervlak tot de afzuigkap (zie fig. 3) groter is dan
de waarde aangegeven in de meegeleverde sjabloon .
Enkel voor toestellen met koken op gas: De afstand tot de afzuigkap moet
minimaal 65 cm bedragen.Het apparaat dient zo geplaatst te worden, dat de
aansluitplug bereikbaar is.
ELEKTRISCHE AANSLUITING
Dit toetsel werd in klasse II gebouwd, derhalve is geen aardleiding nodig.
Op de volgende wijze moet u het toetsel op het net aanschakelen:
De kabel van de afzuigkap aansluiten op een stopcontact of een dubbelpo-
lige schakelaar.
De fabrikant aanvaardt geen enkele verantwoordelijkheid ingeval alle gel-
dende en voor een juiste en normale werking van het elektrische gedeelte
vereiste veiligheidsnormen niet in acht genomen worden.
Opgelet: bij een elektrostatische ontlading (b.v. een blikseminslag) kan het
zijn dat de afzuigkap buiten werking wordt gesteld. Dit houdt geen risico op
beschadiging in. Schakel de stroomtoevoer van de afzuigkap
uit en zet het apparaat opnieuw aan na een minuut.
Sta in geen geval toe dat kinderen of personen met een fysieke, zintuiglijke
of mentale handicap of personen zonder de nodige ervaring en/of kennis de
afzuigkap bedienen, tenzij ze instructies ontvangen hebben over het gebruik
ervan door een persoon die verantwoordelijk is voor hun veiligheid.
Om te voorkomen dat kinderen met het apparaat spelen, moeten kinderen
altijd onder toezicht staan.
Om brand te voorkomen, moet u het metalen filter regelmatig reinigen, de
opvangbakken met warme olie constant controleren en geen levensmidde-
len onder de afzuigkap flamberen.
Gebruik de afzuigkap niet indien ze beschadigd of defect
is. Neem contact op met een officiële distributeur of een bevoegde
vertegenwoordiger.
De toegankelijke onderdelen kunnen heet worden wanneer deze met ko-
oktoestellen worden gebruikt.
LET OP: Indien de lampen niet werken, controleer voor een juiste afstelling.
MONTAGE VAN DE AFZUIGKAP AAN DE ONDERKANT VAN EEN HANGEND
MEUBEL
Boor 4 gaten van 6 mm in de onderkant van het hangende meubel (zie fig. 1).
Monteer de afzuigkap onder het hangende meubel met behulp van 4
schroeven.
Gebruik de tussenring (C) om de verbindingsbuis te verbinden met de luch-
tuitlaat. Deze bevindt zich aan de bovenzijde van het apparaat.
MONTAGE AAN DE WAND
Boor 2 gaten van 6 mm, die met pos (B) van fig. 1 overeenkomen.
Hang de afzuigkap op met behulp van 2 schroeven met uitzetpluggen die
voor de wand geschikt zijn (b.v. cement, pleisterwerk, enz.). De afzuigkap
aan beide gaten bevestigen.
OMZETTING VAN AFZUIGKAP NAAR FILTERKAP
Deze omzetting is ook mogelijk na het gebruiken met een afzuigsysteem.
Indien deze niet worden bijgeleveerd, vraag uw dealer naar aktiefkoolfil-
ters. Deze filters zuiveren de lucht, die door de gaten in de achterkant van
de afzuigkap terug in de ruimte komt. De filters zijn niet afwasbaar of weer
bruikbaar, en dienen uiterlijk elke vierde maand te worden vervangen. De
verzadiging van het aktiefkool hangt van het langere of kortere gebruik af,
zodra van het soort keuken en de frequentie waarmee u de ontvettingsfilter
reinigt. De filter (C) dient aan het afzuigsysteem binnen de afzuigkap te wor-
den gesteld, gecentreerd en 90° gedraaid, tot de filter de stopbuffer vindt. Om
deze werkzaamheden uit te voeren, moet u eerst de rooster verwijderen (G).
Gebruik afdekking (A) (fig. 1) om de luchtuitlaat te sluiten; de hendel (I) van
pos. (A) naar pos. (F) draaien. Daarna is de filterkap gereed.
GEBRUIK EN ONDERHOUD
Het is raadzaam om het toetsel na het koken nog ongeveer 15 min. te laten
werken, om een voldoende ontluchting te krijgen. Aan de voorkant van het
toetsel zijn er een schakelaar om de lampen aan- en uit te zetten, en een sne-
lheidskeuzeschakelaar. Voor een juiste werking dienen de onderhoudswerk-
zaamheden, vooral met de filters, frequent en daadwerkelijk te voorkomen.
Hoe dan ook, reinig de filter uiterlijk naar twee maanden, naar de volgende
stappen:
• De lter uit de rooster verwijderen, met water en een neutraal wasmiddel
reinigen. Laat het vuil oplossen.
• Spoel volop met lauw water, laat verdrogen en zet in de rooster.
Indien het toetsel van een metaalfilter is voorzien, is deze filter vaatwasmas-
chinebestendig, dan laat de filter verdrogen en zet in de rooster.
Bij het niet naleven van deze wasvoorschriften zijn risico’s van brand on-
vermijdelijk.
Maak de ventilator en andere vlakken vaak schoon, door middel van een
doek met alcohol of een neutraal wasmiddel- geen schuurmiddel.
OPGEPAST!!
ONDER BEPAALDE OMSTANDIGHEDEN- KUNNEN HUISHOUDELIJKE ELE-
KTRISCHE APPARATEN GEVAARLIJK ZIJN.
• Zorg ervoor dat de afzuigkap spanningloos is alvorens werkzaamheden met
de filters uit te voeren.
• Na een lang gebruik, raak de lampen niet aan.
• Kook voedingsmiddelen nooit direct op vlammen onder de afzuigkap.
• Bij het gebruik van open vlammen is de risico van brand onvermijdelijk.
• Controleer altijd het bakken van voeding om de risico’s van brand te ver-
minderen.
• Alvorens onderhoudswerkzaamheden uit te voeren, trek de stekker uit het
stopcontact.
Wij dragen geen verantwoordelijkheid voor de ongelukken die bij het niet
naleven van deze voorschriften kunnen voorkomen.
Bij afzuigkappen die uitgerust zijn met wolfraamlampen dienen de lichten
uitsluitend te worden gebruikt als de motor aanstaat. Ze mogen niet perma-
nent aanblijven en als een lichtbron worden gebruikt.
Wettelijke informatie
De fabrikant:
- Verklaart dat deze inrichting voldoet aan de wezenlijke vereisten
betreffende elektrisch materieel volgens de laagspanningsrichtlijn 2006/95/
EG van 12/12/06 en betreffende de elektromagnetische compatibiliteit vol-
gens de EMC-richtlijn 2004/108/EG van 15/12/04.
- Kan niet aansprakelijk gesteld worden voor de niet-naleving van de
aanwijzingen van deze handleiding en de geldende veiligheidsnormen voor
het correct gebruik van de inrichting.
- Behoudt zich het recht voor om eender welke wijziging door te voeren aan
de inrichting of deze handleiding zonder voorafgaande kennisgeving.
Neem contact op met onze officiële distributeur indien u technische
assistentie of bijkomende informatie wenst over onze producten.
NL

INSTALAÇÃO
O aparelho foi projectado para funcionar como coifa aspirante (evacuação
do ar para o exterior) ou filtrante (circulação do ar para o interior).
Atenção: consulte as normas locais relativas à saída de fumos. Não ligue
o exaustor a uma conduta de fumo, de ventilação ou de ar quente. Confirme
com as autoridades locais se a ventilação do ambiente é adequada.
Certifique-se de que o caudal máximo de extracção de ar dos dispositivos
de ambiente não ultrapassa os 4 Pa (0,04 mbar). Deve ter-se previamente
em consideração uma ventilação adequada para a divisão da casa, se
se utiliza simultaneamente um exaustor e aparelhos que sejam alimentados
a gás ou outro tipo de combustível. O ar evacuado não deve ser enviado por
condutas que sejam utilizadas para evacuar os fumos de aparelhos alimen-
tados a gás ou outro combustível. Os regulamentos que
dizem respeito à evacuação de ar têm de ser respeitados.
Para a evacuação de fumos para o exterior utilizar um tubo rígido de PVC de
pelo menos Ø l20 mm.
As restrições anteriores não se aplicam a exaustores sem saída de fumos
para o exterior (sistema de recirculação com filtro de carvão activo).
Instale o exaustor segundo as instruções do esquema fornecido e as indi-
cações das figuras. Da fig.1 à fig. 4.
O aparelho debe ser colocado en local en que exista una tomadade corrente
eletrica.
LIGAÇÃO ELÈCTRICA
O aparelho é da classe II, portanto, nenhum cabo deverá ser ligado à tomada
de terra.
Ligar o cabo do exaustor a uma tomada ou a um interruptor bipolar
O fabricante não assumirá quaisquer responsabilidades caso não se obser-
vem todas as normas de segurança vigentes e necessárias para o funciona-
mento correcto e normal da parte eléctrica.
Atenção: durante uma descarga electrostática (p. ex. um relâmpago) o
exaustor pode deixar de funcionar. Isto não implica risco de danos. Desligue
a corrente eléctrica do exaustor e volte a ligar após um minuto.
Não permita que o exaustor seja utilizado por crianças ou pessoas cujas
capacidades (físicas, sensoriais ou mentais) sejam reduzidas, ou careçam
de experiência e/ou conhecimento, salvo se tiverem recebido instruções
relativas à utilização do equipamento por parte de uma pessoa responsável
pela sua segurança.
Devem-se vigiar as crianças para garantir que não brincam com o apa-
relho.
Para evitar possíveis incêndios limpe periodicamente o filtro metálico,
controle permanentemente os recipientes com óleo quente e não flameje
alimentos por baixo do exaustor.
Não utilize o exaustor caso este apresente danos ou imperfeições. Contacte
um distribuidor oficial ou um agente autorizado.
As zonas de acesso podem aquecer quando se utilizam com aparelhos de
cozedura.
ATENÇÃO: se as lâmpadas não funcionarem, verifique se estão bem ata-
rraxadas.
MONTAGEM DA COIFA NA PARTE INFERIOR DE UM MÓVEL SUSPENSO
Faça 4 furos de 6 mm de diámetro no fundo do móvel, conforme indicato no
desenho da fig. 1.
Monte a coifa na parte inferior do móvel utilizando 4 parafusos adequados
ao tipo de móvel.
Utilize o anel de conexão (C) para unir o tubo de conexão à saída de ar que
se encontra na parte superior do aparelho.
MONTAGEM DA COIFA NA PAREDE
Faça 2 furos na parede, correspondentes à posição (B) do desenho da fig. 1.
Pendure a coifa nos 2 furos utilizando parafusos e buchas de expansão ade-
quados ao tipo de parede (por exemplo: cimento, gesso cartonado etc.).
Fixe a coifa definitivamente na parede utilizando os 2 furos (Z) de segu-
rança.
TRANSFORMAÇÃO DA COIFA ASPIRANTE À COIFA FILTRANTE
Para efectuar esta transformação (possível mesmo após a utilização com o
sistema aspirante), peça ao seu fornecedor uma série de filtros de carvão
activo, se não os possuir. Os filtros de carvão activo servem para purificar
o ar que será reintroduzido no ambiente através dos furos situados na parte
frontal da coifa. Os filtros não podem ser lavados nem regenerados, devendo
ser substituídos a cada 4 meses do máximo. A saturação do carvão activo
depende da utilização mais ou menos prolongada da coifa, do tipo de fogão
e da regularidade com a qual é feita a limpeza do filtro de gordura. O filtro
(C) deve ser aplicado na unidade aspirante situada dentro da coifa. Coloque
o filtro na unidade e rode-o de 90° até ao final do curso. Remova a grade (G)
para efetuar esta operação.Utilize a tampa (A) (Fig. 1) para fechar a saída de
ar; rode a alavanca (L) da posição (A) à posição (F). Desta maneira, a coifa
estará preparada para funcionar na versão filtrante.
USO E MANUTENÇÃO
Recomenda-se deixar que o aparelho funcione durante cerca de 15 minu-
tos após o final da cozedura dos alimentos. Isto irá permitir uma evacuação
completa do ar viciado. Na parte frontal do aparelho, há um interruptor para
ligar e desligar as lâmpadas e um interruptor para seleccionar a velocidade
de funcionamento. O bom funcionamento da coifa depende da frequência
com a qual são feitas as operações de manutenção, nomeadamente a manu-
tenção do filtro antigordura e do filtro de carvão activo. O filtro antigordura,
apoiado na grade, exerce a função de reter as partículas de gordura em
suspensão no ar; portanto, é sujeito a obstrução em intervalos de tempo que
variam em função da utilização do aparelho. De qualquer maneira, é neces-
sário limpar o filtro após 2 meses de funcionamento no máximo, de acordo
com as seguintes instruções:
• Retire o ltro da grade e lave-o com uma solução de água e detergente
líquido neutro. Deixe que a sujidade seja removida.
• Enxagúe abundantemente com água morna, deixe secar sem torcer e apli-
que o filtro na grade.
Se o aparelho possuir um filtro metálico, este poderá ser lavado até mes-
mo em máquinas de lavar louça. Após a lavagem, seque o filtro e torne a
colocá-lo na grade.
Se a instruções de lavagem do filtro não forem respeitadas, poderá haver o
risco de inflamação dos mesmos.
Remova frequentemente todos os depósitos presentes no ventilador e nas
outras superfícies, utilizando um pano humedecido em álcool desnaturado
ou em detergentes líquidos neutros não abrasivos.
ATENÇÃO!
EM DETERMINADAS CIRCUNSTÂNCIAS, OS ELECTRODOMÉSTICOS PO-
DEM SER PERIGOSOS.
• Não tente controlar os ltros com a coifa em funcionamento.
• Não toque nas lâmpadas após uma utilização prolongada do aparelho.
• É proibido ambar alimentos por baixo da coifa.
• Evite que a chama que descoberta, visto que esta é prejudicial para os
filtros e representa um risco de incêndio.
• Controle constantemente as frituras para evitar que o óleo excessivamente
aquecido se inflame.
• Antes de efectuar qualquer operação de manutenção, desligue a coifa da
rede de alimentação eléctrica.
O fabricante declina toda e qualquer responsabilidade por danos provoca-
dos pelo não cumprimento destas recomendaçãoes.
Nos exaustores equipados com lâmpadas de tungsténio, as luzes apenas
devem ser utilizadas durante o funcionamento do motor. Não devem ser
deixadas permanentemente ligadas e utilizadas como fonte de luz.
Informação legal
O fabricante:
- Declara que este equipamento cumpre os requisitos essenciais relativos a
material eléctrico de baixa tensão, indicados na directiva 2006/95/CEE de
12/12/06 e de compatibilidade electromagnética indicados na directiva
2004/108/CEE de 15/12/04.
- Não é responsável pelo não cumprimento das indicações do presente
manual e das normas de segurança vigentes para a utilização correcta do
equipamento.
- Reserva-se o direito de efectuar qualquer modificação no equipamento ou
no presente manual, sem aviso prévio.
Entre em contacto com o nosso distribuidor oficial caso necessite de assis-
tência técnica ou informação adicional relativamente aos nossos produtos.
P

RUS
Область применения
Очистка и фильтрация воздуха в кухонных помещениях.
Установка
Данный прибор спроектирован как вытяжка (забор воздуха из помещения и отвод
наружу) или как фильтрующее устройство (внутренняя рециркуляция).
Внимание! Ознакомьтесь с местными нормативами по вытяжной вентиляции.
Не подсоединяйте вытяжное устройство к дымоходам, вентиляции или
воздухопроводам горячего воздуха. Проверьте, соответствует ли вентиляция
помещения местным нормативам. Убедитесь в том, что максимальное разрежение
комнатного вытяжного оборудования не превышает 4 Па (0,04 мбар). Помещение
должно иметь достаточную вентиляцию, если вытяжное устройство используется
одновременно с аппаратами, работающими на газе или другом топливе.
Отводимый воздух должен вытягиваться через воздуховоды, используемые
для отвода газовыделений от аппаратов, работающих на газе или ином топливе.
Должны соблюдаться нормативные требования к вытяжной вентиляции.
Для вывода отходящего воздуха используйте жесткую трубу из ПВХ диаметром не
менее 120 мм.
Приведенные выше ограничения не относятся к вытяжным устройствам без
вывода отходящего воздуха наружу (системы рециркуляции с фильтрами,
содержащими активированный уголь).
Установите вытяжное устройство в соответствии с указаниями на приведенной с х
е м е и как показано на рис. 1 – 4.
руководствуйтесь указаниями производителя кухонного оборудования, если
расстояние от рабочей поверхности оборудования до вытяжного устройства (см.
рис. 3) превышает указанное на приведенной схеме установки.
Только для кухонного оборудования на газе: минимальное расстояние до
вытяжного устройства должно быть не менее 65 см.
Для использования вытяжки в открытом пространстве, проконсультируйтесь с
компетентной службой в вашей стране.
Вытяжка должна быть установлена в месте, где штепсельная вилка недоступна.
Электрические соединения
Вытяжка спроектирована в соответствии с классом II, поэтому для заземления
не нужна дополнительная проводка. Электрические соединения необходимо
выполнить следующим образом:
КОРИЧНЕВЫЙ = L (livé) фаза;
СИНИЙ = N (nеutral) ноль.
При отсутствии в комплекте сетевой розетки необходимо присоединить штепсельную
вилку к шнуру, обращая внимание на табличку с техническими данными. При
прямом подключении к сетевой розетке необходимо произвести подключение через
соединительную колодку с расстоянием между контактами не менее 3 мм.
Внимание! Вытяжное устройство может прекратить работу вследствие близкого
электростатического разряда (например, из-за молнии). Это не представляет
опасности и не вредит устройству. Отключите
электропитание вытяжного устройства и вновь подключите его через минуту.
Не разрешайте пользоваться вытяжным устройством детям, лицам с физическими,
психическими или умственными недостатками, лицам без достаточных знаний и
опыта, если они не проинструктированы относительно эксплуатации ации устройства
лицами, отвечающими за их безопасность.
Следите за детьми, чтобы они не играли с устройством!
Во избежание опасности возгорания регулярно очищайте металлический фильтр,
постоянно следите за сковородками с горячим маслом и не допускайте высокого
открытого огня под вытяжным устройством.
Не пользуйтесь вытяжным устройством, если имеются признаки неисправности
или неверной работы. Свяжитесь с официальным поставщиком или полномочным
дилером.
Доступные детали могут нагреваться при работе кухонных приборов..
ВНИМАНИЕ! В том случае, если не работают лампочки, удостоверьтесь, плотно ли
они закручены.
Крепление вытяжки в нижней части подвесного шкафа
В нижней полке подвесного шкафа просверлите 4 отверстия диаметром 6мм (см. схему
1). С помощью 4-х винтов, соответствующих типу шкафа, закрепите вытяжку к шкафу.
Используйте соединительный фланец (С) для крепления воздуховода к выходному
отверстию на верхней части вытяжки.
Крепление вытяжки к стене
Просверлите 2 отверстия в стене, соответствующие прорезям В на рисунке (см.
схему 1).Затем, используя дюбеля и расширяющую заглушку, которые подходят для
вашего типа стены (бетон, штукатурная плита и т.д.), закрепите винт подходящего
диаметра и повесьте вытяжку, используя прорези В. Для более надежного и
безопасного крепления обязательно закрепите вытяжку 2 винтами через прорезь
(2), предварительно просверлив отверстие в стене.
Переход от режима вытяжки к рециркуляции
Для осуществления смены режимов работы вытяжки (возможно также после
использования системы вытяжки) требуйте от дилеров установки угольных
фильтров. Фильтры с активированным углем необходимы для очистки воздуха в
комнате. Угольные фильтры не очищаются, а подлежат замене, как правило, каждые
4 месяца. Срок действия угольных фильтров зависит от частоты использования
вытяжки, типа плиты, загрязненности жирового фильтра. Фильтр (С) необходимо
поместить по центру аспирационной группы, которая находится внутри вытяжки, и
повернуть на 90 градусов до щелчка, который означает закрепление фильтра. Для
осуществления данной операции необходимо снять декоративную металлическую
решетку. Крышкой (A) (рис. 1) закройте выходной канал; переключите маленький
уровень (L) с положения (А) на положение (F). Теперь вытяжка готова к режиму
рециркуляции.
Уход за вытяжкой
- Чистка:
Прежде чем производить любые операции по уходу, выключите вытяжку и выньте
вилку из розетки. Очищайте внешнюю поверхность корпуса мягким, жидким моющим
средством, избегайте абразивов.
- Замена ламп:
Прежде чем менять лампы, убедитесь, что вытяжка отключена от
электропитания. Выньте жировой фильтр и замените лампочку на
новую, мощность которой не более той, что указана в Технических
характеристиках. Установите фильтр в исходное положение.
- Очистка алюминиевого жирового фильтра:
В зависимости от интенсивности использования, но не реже чем раз в месяц,
жировой фильтр следует вынуть и вымыть теплой мыльной водой, либо в
посудомоечной машине.
Если Вы пользуетесь посудомоечной машиной, расположите фильтры вертикально,
чтобы при мойке частички пищи не засоряли их поверхность. Ополоснув и высушив
фильтры, установите их на прежнее место.
Важно:
- Не выводите воздуховод в дымоход, вентиляционный выход или отверстие
для горячего воздуха. Прежде чем подсоединить трубу вытяжки куда-либо,
проконсультируйтесь у специалиста в Вашем домоуправлении касательно
системы вывода отработанного воздуха из здания. В случае если вытяжка будет
использоваться вместе с иными приборами, убедитесь, что система вентиляции
исправна и достаточна.
- Никогда не оставляйте без присмотра то, что Вы жарите, т.к. жир может загореться.
Риск возгорания выше, если Вы используете жир (масло) вторично.
- Никогда не используйте вытяжку в помещении, где работают иные приборы
с системой наружного выброса отработанного воздуха, даже если можно
гарантировать безупречное качество вентиляции.
- В целях пожаробезопасности строго следуйте всем рекомендациям настоящей
инструкции, в частности, регулярно мойте жировые фильтры.
- Если сетевой шнур поврежден, официальный дилер обязан его заменить.
- Не оставляйте открытыми включенные горелки.
- Прибор должен быть установлен таким образом, чтобы его можно было подключить
к розетке. Допускается использование электроудлиннителя. |
- Прибор должен быть установлен на расстоянии минимум 70 см над поверхностью
электроплиты и 80 см над поверхностью газовой плиты.
ПРОИЗВОДИТЕЛЬ ОТКАЗЫВАЕТСЯ ОТ ЛЮБОЙ ОТВЕТСТВЕННОСТИ В СЛУЧАЕ
НЕПОДОБАЮЩЕЙ УСТАНОВКИ ВЫТЯЖКИ, НЕВЕРНОГО ЕЕ ИСПОЛЬЗОВАНИЯ
ИЛИ УХОДА
СЕРВИСНОЕ ОБСЛУЖИВАНИЕ
Гарантийный срок
На оборудование фирмы САТА установлен срок гарантии 1 год при соблюдении правил
эксплуатации, изложенных в настоящей инструкции. В случае неисправности ремонт будет
осуществлен бесплатно за исключением случаев, перечисленных в гарантийном талоне.
Условия действия гарантии
Претензии не будут рассмотрены без гарантийного талона с датой продажи и
штампом торгующей организации. При покупке оборудования, настоятельно просите,
чтобы гарантийный талон был правильно заполнен. Все гарантийное обслуживание
должно быть выполнено уполномоченным техническим специалистом из сервисного
центра фирмы САТА.
Гарантийное обслуживание не производится в следующих случаях:
- при не соблюдении правил эксплуатации, указанных в инструкции;
- при уменьшении диаметра воздуховода менее 120мм;
- при наличии преград для свободного прохождения воздуха на всем протяжении от
вытяжки до выхода вентиляционного канала в атмосферу;
- при неправильном монтаже, в случае вскрытия электромонтажной
распределительной колодки, включая замену сетевого кабеля;
- при несоответствии питающей электросети параметрам, установленным
производителем;
- при наличии механических и иных повреждений оборудования из-за небрежного
обращения.
ВНИМАНИЕ! Данная техника предназначена для использования только в
бытовых целях. При использовании в промышленных условиях гарантия не
распространяется.
Послегарантийное обслуживание
По истечении срока гарантии сервисным центром фирмы САТА осуществляется
платное послегарантийное обслуживание.
Срок службы: 8-10 лет (в зависимости от модели).
Способ утилизации: устанавливается по истечении срока службы только после
проверки рабочего состояния сервисной службой.
Лампы, расположенные на кухонной вытяжке, можно использовать
только во время ее работы. Не разрешается использовать лампы в
качестве постоянного источника освещения.
Правовая информация
Производитель
- Заявляет, что данное изделие соответствуют всем основным требованиям к
низковольтному электрическому оборудованию, установленным Директивой
2006/95/EC от 12 декабря 2006 года, и электромагнитной совместимости,
установленным Директивой 2004/108/EC от 15 декабря 2004 года.
- Не несет ответственности за повреждения, вызванные несоблюдением указаний
по надлежащему использованию оборудования, приведенных в данном руководстве,
и существующих нормативов по безопасности.
- Оставляет за собой право без предварительного уведомления производить
изменения в оборудовании и данном руководстве.
При необходимости в технической помощи или дополнительной информации о
нашей продукции свяжитесь с официальным поставщиком нашей компании.
Компания САТА Еlесtгоdоmesticos, S.L. оставляет за собой право вносить
технические усовершенствования и изменения данной продукции без
предварительного уведомления.



CATA ELECTRODOMÉSTICOS, S.L.
C. del Ter, 2 - 08570 TORELLÓ (Barcelona) SPAIN
Tel. +34 938 594 100 - Fax +34 938 594 101
60811170.16.05.2012
Table of contents
Languages:
Other Cata Ventilation Hood manuals

Cata
Cata VALTO Quick start guide

Cata
Cata V-6000 XA Quick start guide

Cata
Cata GT-Plus Reference manual

Cata
Cata ALPHA6 User manual

Cata
Cata Cata P-3260 User manual

Cata
Cata ART283108 User manual

Cata
Cata TH 600 Duralum Quick start guide

Cata
Cata GL-75X Safety guide

Cata
Cata F-2060 User manual

Cata
Cata LF-2060 WH Reference manual
Popular Ventilation Hood manuals by other brands

Fagor
Fagor 7CFDG-61X manual

Summit
Summit HC20B Owner's Manual & Installation Instructions

Rinnai
Rinnai RH-S3056-PBW Operation & installation manual

NuTone
NuTone HDN64 Series installation instructions

Maytag
Maytag UXT2030ADB Installation Instructions and Use & Care Guide

Berbel
Berbel Skyline Curve Operating and installation instructions
