Cateye CC-HB100 User manual

CC-HB1OO
心拍数計測機能付サイクロコンピュータ
取扱説明書

2
はじめに
このたびはCATEYECC-HB100をお買上げいただき、ありがとうございます。本
器は通常のサイクロコンピュータの機能に加え、チェストベルト心拍センサーで走
行中の心拍数をモニターしながら、安全で科学的なトレーニングを実践していた
だくために作られたサイクロコンピュータです。自転車での使用を主目的とし、身
体に装着した心拍センサーの信号送受信にダブルパルス方式を採用することで、
衝撃や外部ノイズによる干渉を受けにくく、実使用においてストレスのない計測を
実現しています。また自転車から外して心拍計としてもお使い頂け、次のような特
長を持ちます。
心拍数計測の機能
・チェストベルト心拍センサー装着時に、リアルタイムで心拍数を計測します。
・ 上限／下限心拍数が設定でき、アラーム機能によりその数値から外れたと
きにアラームマークの点滅で知らせます。心拍数のターゲットゾーントレー
ニングが行なえます。
・走行時間と連動し、走行中の平均心拍数が計測できます。
・ 走行中の心拍数計測値から推定される、消費カロリーを計算し、積算値で表
示します。
サイクロコンピュータの機能
走行速度、最高速度、平均速度、積算距離、走行距離、走行時間、時刻の計測
とオートスタート／ストップ機能
使用の前にこの説明書を最後まで良くお読みいただき、本器の機能を十分ご理
解の上、末永くご愛用ください。またこの説明書は後々お役に立ちますので保証
書と共に大切に保管願います。

3
目次
各部の名称と部品 ------------------------------------------------------------------------------------- 4
正しくご使用いただくために（必ずお読みください）---------------------------------------------- 5
ボタンの働き ------------------------------------------------------------------------------------------- 6
サイクロコンピュータの使い方
1. メインユニットの準備 --------------------------------------------------------------------- 7
2. 自転車への取付け ------------------------------------------------------------------------ 8
3. オートモード機能 --------------------------------------------------------------------------- 9
4. 節電機能 ------------------------------------------------------------------------------------ 9
心拍数計測機能の使い方
1. チェストベルト心拍センサーとは -------------------------------------------------------10
2. チェストベルト心拍センサーを装着する前に ----------------------------------------10
3. チェストベルト心拍センサーの装着 ---------------------------------------------------10
4. 上限／下限心拍数は次の手順で設定します ----------------------------------------11
計測と表示の機能 ------------------------------------------------------------------------------------11
心拍数管理によるトレーニング---------------------------------------------------------------------13
トラブルと処理-----------------------------------------------------------------------------------------14
電池の交換
1. メインユニット -----------------------------------------------------------------------------16
2. 心拍センサー------------------------------------------------------------------------------16
電極ベルトの交換 ------------------------------------------------------------------------------------17
交換部品／オプション部品 -------------------------------------------------------------------------17
製品仕様 -----------------------------------------------------------------------------------------------18
保証規定 -----------------------------------------------------------------------------------------------19
タイヤ周長ガイド--------------------------------------------------------------------------------------19

4

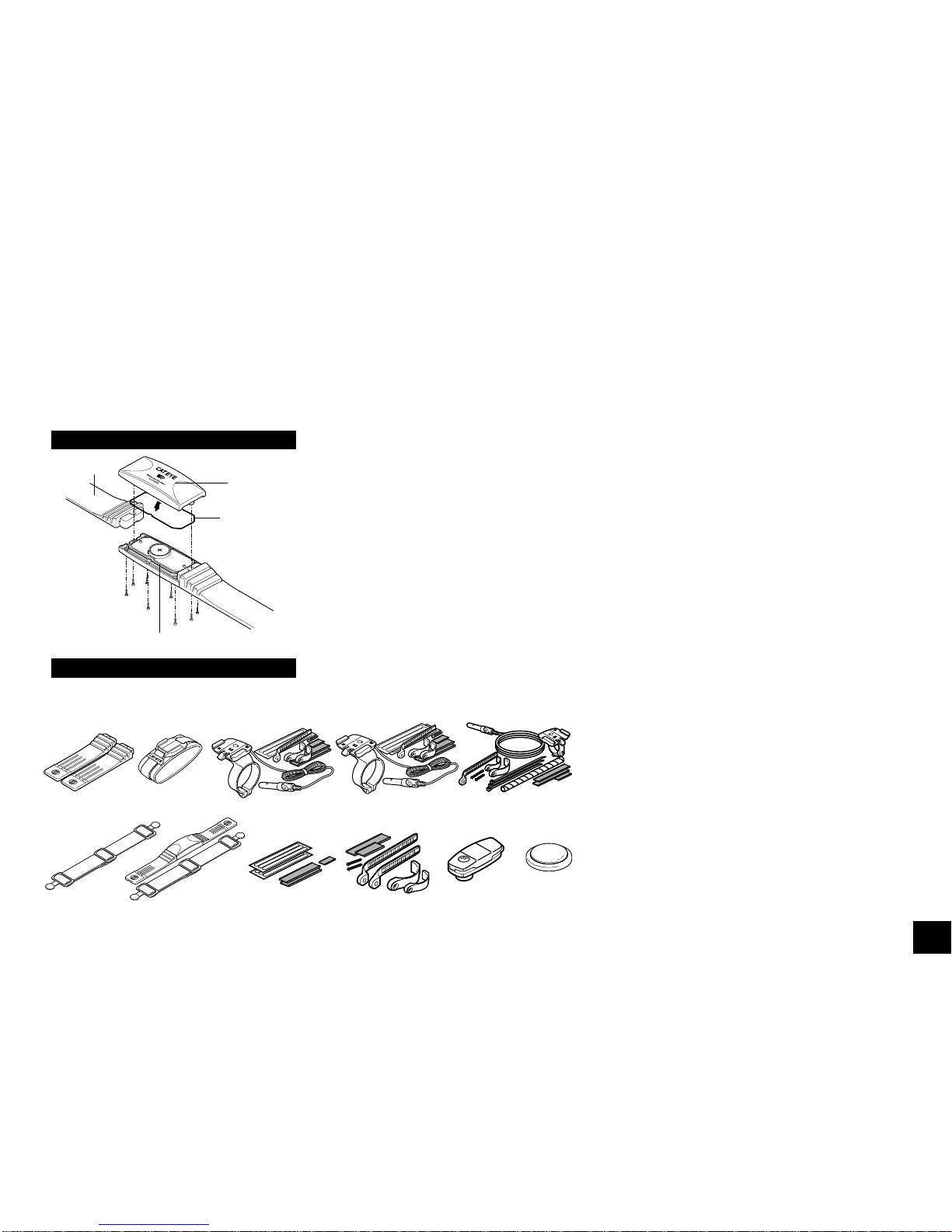

各部の名称と部品

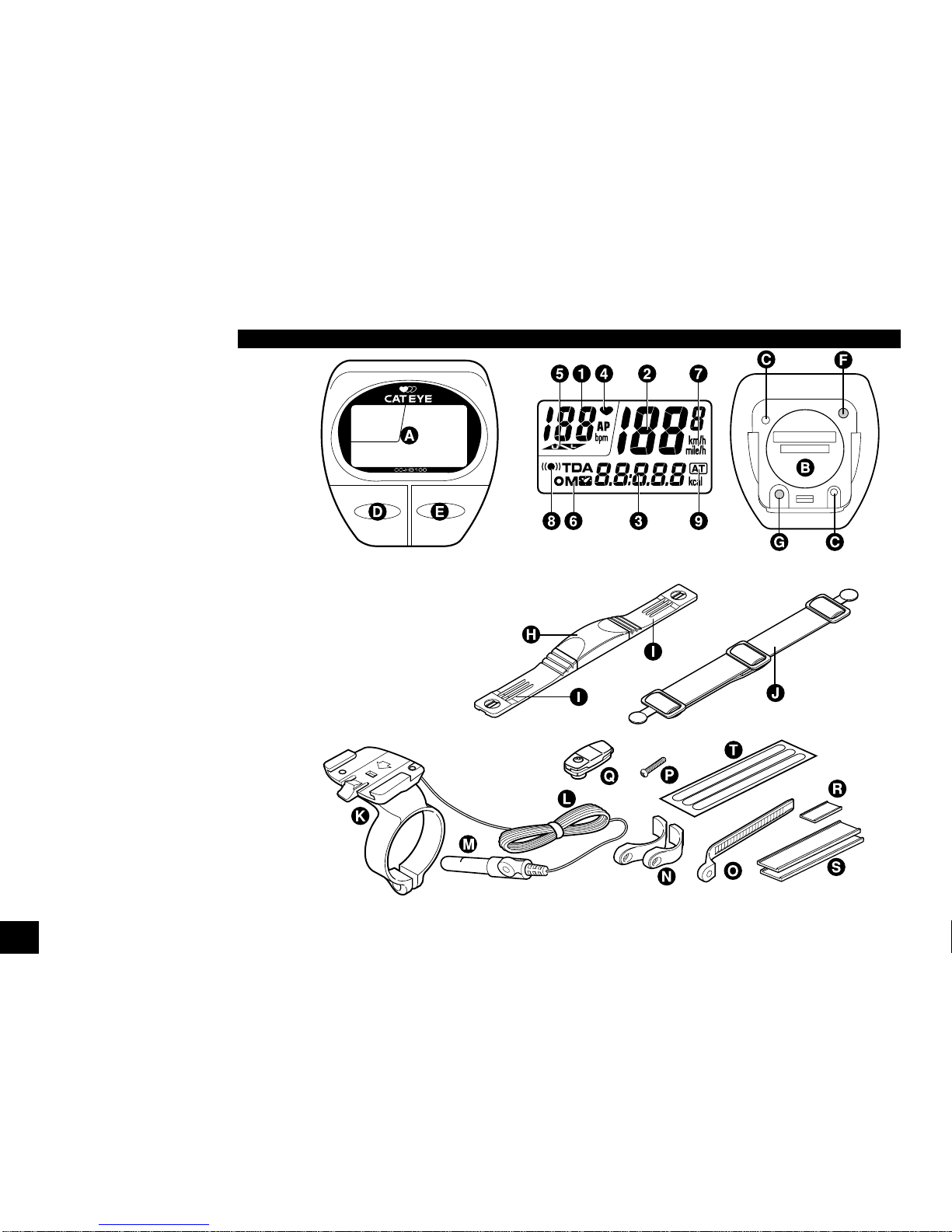

メインユニット
Aディスプレー
1. 心拍ディスプレー
2. 速度ディスプレー
3. サブディスプレー
4. 心拍信号マーク
5. 上限／下限アラームマーク
6. モードマーク
7. 速度単位
8. 速度信号マーク
9. オートモードマーク
Bバッテリーカバー
C接点
Dモードボタン
E スタート／ストップボタン
FACボタン
G SETボタン
付属品
K ブラケット
Lコード
M速度センサー
NセンサーバンドA(L)(S)
OセンサーバンドB
Pセンサーネジ
Qマグネット
R センサー用ゴムパッド
S ブラケット用ゴムパッド（2枚）
Tコード止めテープ
チェストベルト心拍センサー
Hトランスミッター
I電極ベルト
J装着ベルト

5
正しくご使用いただくために（必ずお読みください）
本器を安全に、末永くお使いいただくために次の点を守ってご使用ください。
注意： ・ ペースメーカーをご使用の方は絶対にご使用にならないでください。
・ 飛行機内でのご使用はお避けください。
・ 走行中はデータに気を取られないで、安全走行を心掛けましょう。
チェストベルト心拍センサー
・ 次のような強い電磁波を発するものの近くや場所では干渉を受け、正しく計測できません。
1. テレビ、ラジオ、モーター等の近くや、自動車、鉄道車両内。
2. 踏切や線路沿い、テレビの送信所、レーダー基地等。
・メインユニットから半径1.5m以内に複数のトランスミッターを近付けないでください。また他のコードレス機器との併用も避
けてください。正しい計測ができません。
・チェストベルトで皮膚がかぶれる等の異常がある場合は、使用を中止してください。
・ メインユニットやトランスミッターは落としたり、強い衝撃を与えないよう注意してください。
・チェストベルトは汗等で特に汚れますので、中性洗剤で洗浄し清潔を保ってください。
・電極ベルトは無理に折曲げたり、ねじったり、引っ張ったりしないでください。
・ 電極ベルトは消耗品です。長期間の使用で劣化し、計測ミスが発生します。頻繁に計測ミスが起こりだしたら電極ベルトを交
換してください。
メインユニット
・ 炎天下の放置は避けてください。またメインユニットは分解しないでください。
・マグネットと速度センサーの位置を定期的に点検しましょう。
・自転車から外して心拍計として使用するときは、オートモードを解除して右ボタンの操作で計測のスタート／ストップを
行なってください。
・ 本体とボタンの隙間に泥や砂等がつまると、ボタンが動きにくくなることがあります。水で軽く洗い流します。
・ メインユニットやブラケットの接点が濡れた場合、放置しないで良く水分を拭き取ってください。サビが発生した場合、速
度検出不良の原因となります。
・メインユニットや附属品が汚れたら、薄い中性洗剤で湿らせた柔らかい布で拭いたあと、空拭きします。シンナー、ベン
ジン、アルコール等は表面を傷めますので使わないでください。

6
2秒 4秒
長押し
心拍ディスプレー

サブディスプレー
T --------- 走行時間
D --------- 走行距離
A --------- 平均速度
O --------- 積算距離
M -------- 最高速度
CAL ---- 消費カロリー
------------ 時計
HR ------ 心拍数
AP ------ 平均心拍数

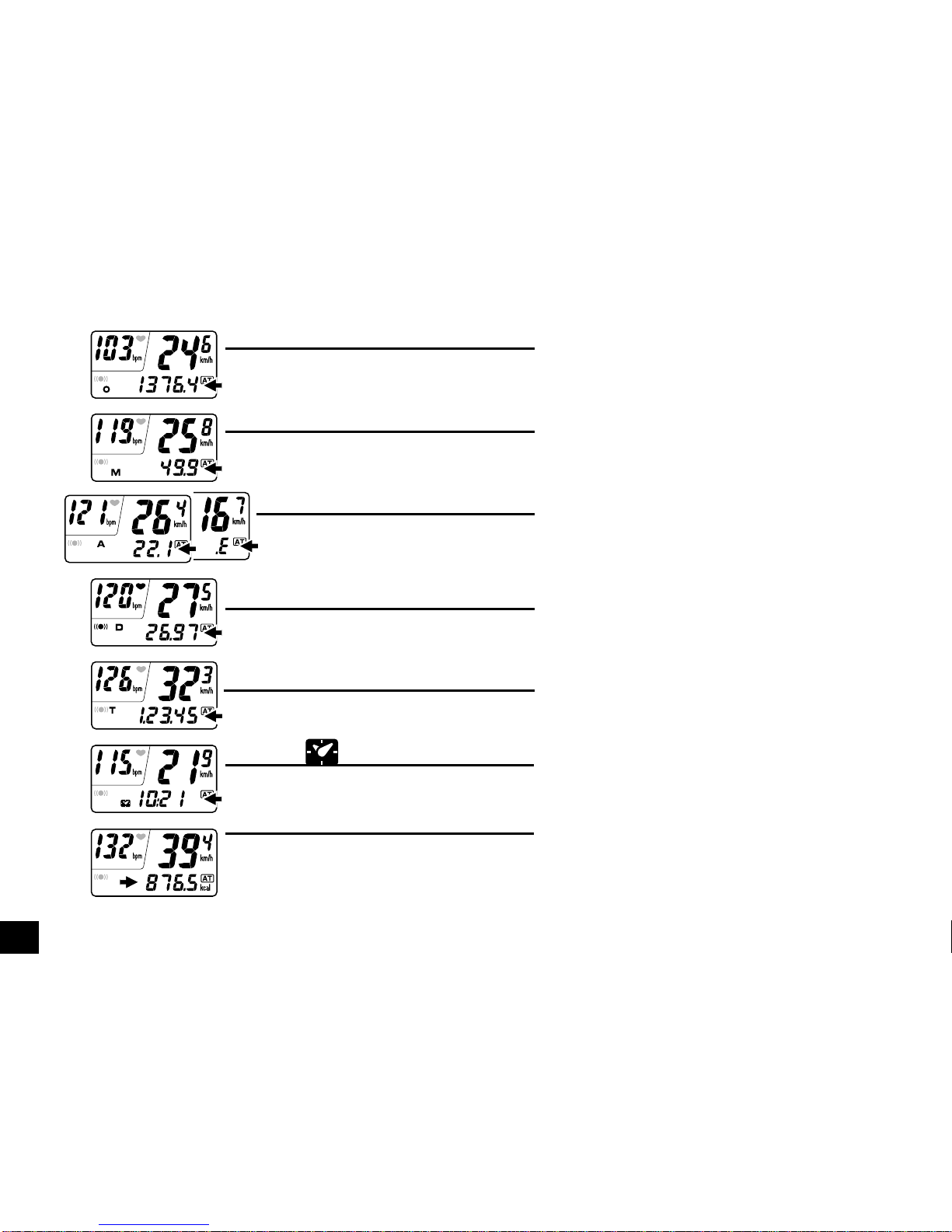

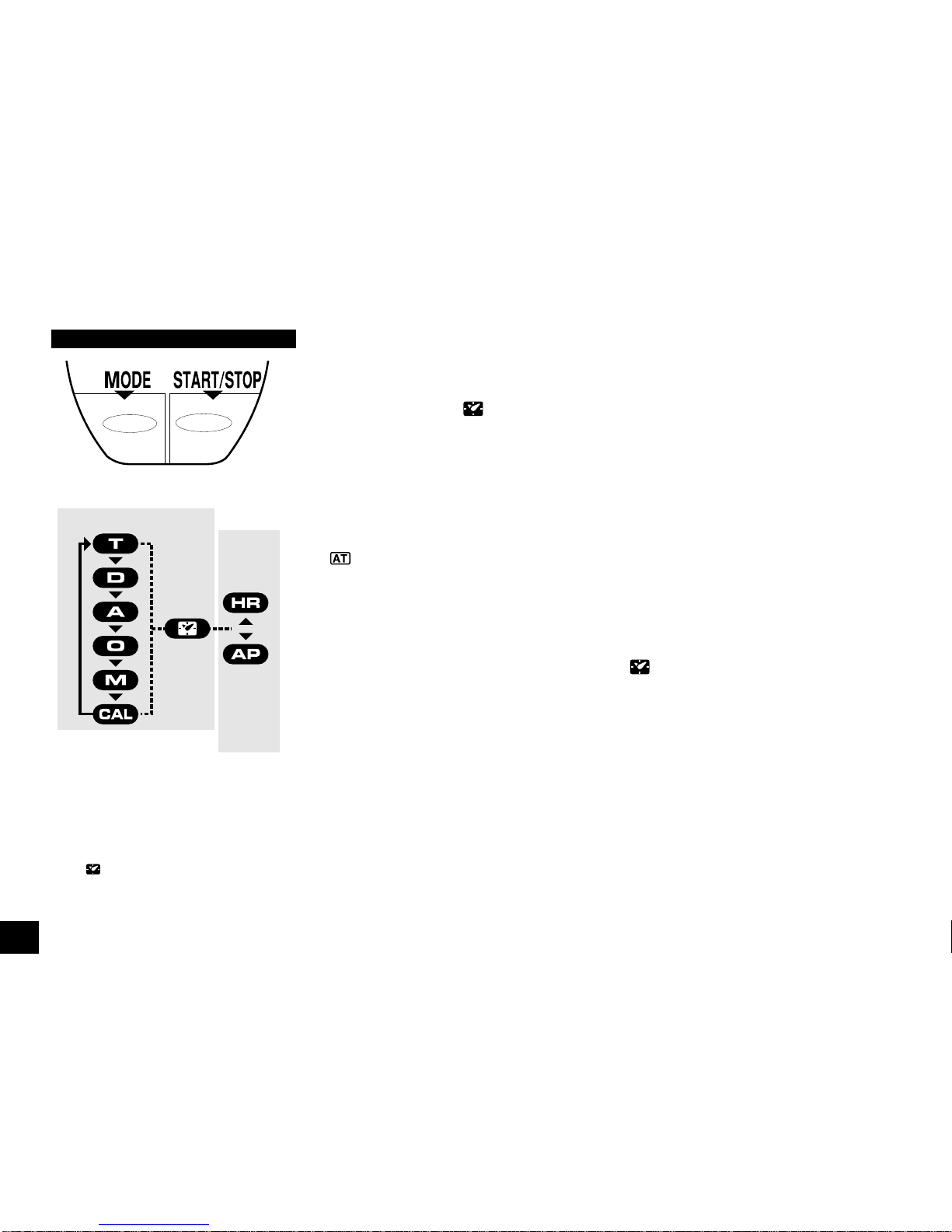

ボタンの働き
●左ボタン（モードボタン）
サブディスプレーの表示データを図2の順序で切り替えます。
＊ 約 2 秒 押し続けると、 表示に変わります。さらに押し続ける（4秒以上）と、心拍ディスプ
レーの心拍数が平均心拍数APに変わります。（心拍ディスプレーが平均心拍数APの時
は心拍数表示に戻ります）
●右ボタン（スタート／ストップボタン）
・走行距離（D）、走行時間（T）、平均速度（A）、平均心拍数（AP）、消費カロリー（CAL）の計
測をスタートまたはストップします。ボタンを押す毎に計測をスタート、ストップし、計測中は
速度単位が点滅します。
＊マークが表示している時、このボタンは機能しません。（オートモード機能：9ページ参
照）
● SET ボタン（裏面）
・オートモードのオン／オフ ----------------------- T,D,A表示で押す。
・ タイヤ周長の変更 -------------------------------- O表示のストップ状態で押す。
・ 時刻合わせ ---------------------------------------- 表示のストップ状態で押す。
・ 上限／下限心拍数の入力 ---------------------- M表示のストップ状態で押す。
● AC ボタン（裏面）
このボタンを押すと全ての記憶が消去します。電池を交換した時や異常表示になった時
以外は押さないでください。初期状態に戻るので、メインユニットの準備（7ページ）に従い再
セットが必要です。
○リセット操作
左右のボタンを同時に押すと、走行距離、走行時間、平均速度、最高速度、平均心拍数、消費
カロリーのデータをゼロに戻します。
＊ O表示の時この操作を行なうと、リセットではなく、現在セットしているタイヤ周長が確認で
きます。
●左ボタン
図1
図2

7
サイクロコンピュータの使い方
1.メインユニットの準備
○使用する前に次の準備が必要です。

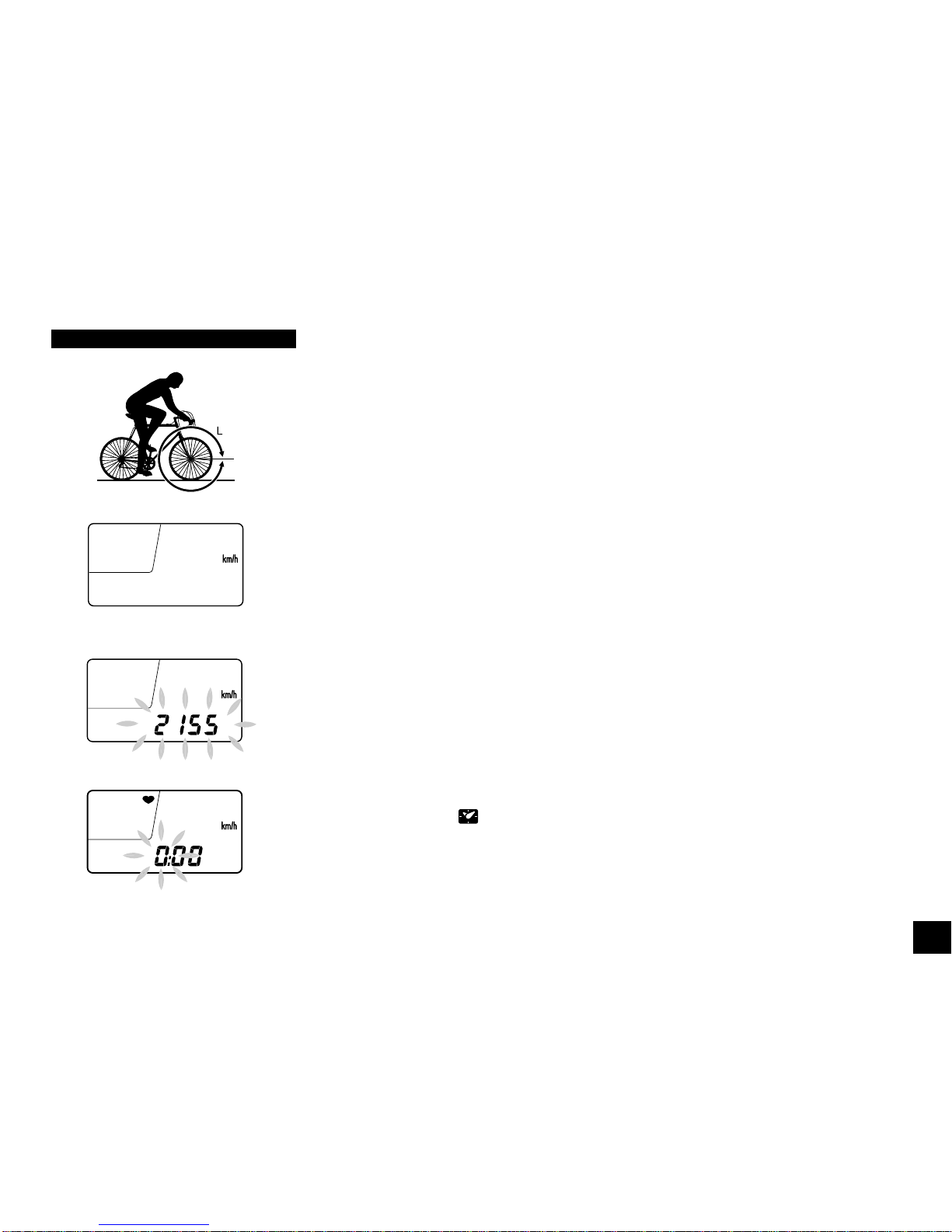

-1.まずタイヤ周長を求めてください
自転車のタイヤ周長を実測して求めます（図3）。タイヤ接地面にペンキ等で印を付けて転が
し、路面についた印の間隔を測って求めてください。簡易的にタイヤ周長ガイド（19ページ参
照）で自転車のタイヤサイズから周長mm(L)を知ることもできます。
-2.速度単位をセットします
ACボタンを押すと画面は一旦全点灯し、（図4）のように"km/h"が点灯します。右ボタンを押
すと"km/h"と"mile/h"が切り替わります。希望の速度単位を選び、SETボタンを押し設定しま
す。
-3.タイヤ周長をセットします
あらかじめ"2155mm"（27インチタイヤの標準的周長）がセットされています（図5）。2155mm
の周長をそのままで用いるときは、SETボタンを押します。周長2155mmが設定されます。変
更したい時は、タイヤ周長が点滅している状態で右ボタンを押すと数字が＋します。左ボタン
を押すと−します。ボタンは押し続けると早送りします。求めた周長の数字を表示させます。
SETボタンを押して設定を終了します。
-4.途中でタイヤ周長を変更できます
積算距離O表示でストップ状態にし、SETボタンを押すとタイヤ周長を変更できます。3.の要
領で設定をやり直します。
●時計の時刻合わせ
左ボタンを約2秒押し、 表示にします。右ボタンでストップ状態にしてSETボタンを押しま
す。（図6）右ボタンを押す毎に点滅している「時」が＋1します。押し続けると早送りします。左
ボタンを押すと「分」が点滅するので、右ボタンで「分」を合わせます。このとき現在時刻の1分
先の「分」を表示させます。表示した時刻の時報に合わせてSETボタンを押すと、正確な時刻
のセットが完了します。
図3
図4
図5
図6

8
2. 自転車への取付
・マグネットを前輪右側のスポークを挟んで取付けます。この
時スポークを(図7)のように通して取付けます。
・ 右側前ホークに次の手順でセンサーバンドABを使い、速
度センサーを取付けます。センサーバンドAは速度セン
サー取付位置のホークの直径（24φまではS、それ以上は
L）により選択します。
1. (図8)のようにセンサーバンドAの穴にセンサーバンドB
の先端を差し込み、ゴムパッドをセンサーバンドAに添
わせます。ホークにはめたときに、ネジ締め部がほぼ平
行になるように長さを調整します。（図9）
＊センサーバンドA、Bは強く引っ張ると抜くことができ
ます。
2. ホークに長さ調整したセンサーバンドをはめ、速度セン
サーと共にネジで仮止めします。（図10）
3. マグネットの中心とセンサー指示線を合わせます（図
11）。マグネットとの隙間を2mm前後に速度センサーの
位置を調整してから（図12）ネジを締め込み、速度セン
サーをしっかり固定します。はみ出したセンサーバンドB
はニッパー等でカットします。
・コード止めテープで（図13）のようにコードを固定します。ア
ウターケーブルに巻き付けて、ハンドルまで配線します。
コードの長さをこの段階で調整します。ハンドルを回したと
きに、コードが引っ張られないよう注意します。
・ブラケットにゴムパッドをはめ、ハンドルステムの近くに取
付けます。（図14）
図13
図7
マグネット
センサーバンドA
センサーバンドB
ゴムパッド
スポーク
平行
マグネットの
中心
センサー
指示線
コード止め
テープ
コード
図11
約2mm
マグネット
速度センサー
速度センサー
前ホーク センサーバ
ンド
図12図10
図8 図9
図14
ブラケット
ゴムパッド

9
スライド
前
●メインユニットの装着
メインユニットはブラケット前方より、スライドしてはめ込みます。カチッと音がするまで確実に
差し込みます。接点は自動的に接続します。外す時はブラケットのレバーを押しながら、前方
に引き抜きます。（図15）
●テスト
メインユニットをブラケットに装着します。前輪を浮かせてタイヤを回し、 マークが点滅す
るか確認します。点滅しない時は、マグネットと速度センサーの位置をチェックし、調整をやり
直します。
以上で取付けは完了し使用できます。
3.オートモード機能
画面に マークを表示させると、右ボタンを使わずに計測をスタート、ストップできます。（図
16）
●オートモードのセット、解除のしかた
T,DまたはA表示にしてSETボタンを押すと、 マークを表示しオートモードになります。
SETボタンをもう一度押すと、 マークが消え解除します。
※ 車輪の回転を検知してスタート、ストップするので、停車すると計測は止ります。
※オートモードにしてブラケットに装着した時、約2秒ほど走行時間がカウントすることがあり
ます。
※ 本器を自転車から外して心拍計として使 用するときは、まずオートモードを解除し、スター
ト／ストップボタンの操作で計測を行なってください。
4.節電機能
約1時間、無信号状態が続くと電源がカットされ、(図17)のように 表示だけのスリープ状
態になります。車輪が回転して速度信号が入るか、左右のボタンのどちらかを押すと節電機
能は解除され通常表示に戻ります。
レバー
図17
図16
図15

10
心拍数計測機能の使い方
心拍数計測機能は胸部にチェストベルト心拍センサーを装着したときに計測でき
ます。ただ単に心拍数を計測するだけでなく、上限／下限心拍数を入力すること
で、ターゲットゾーンを設定したトレーニングを実践できます。

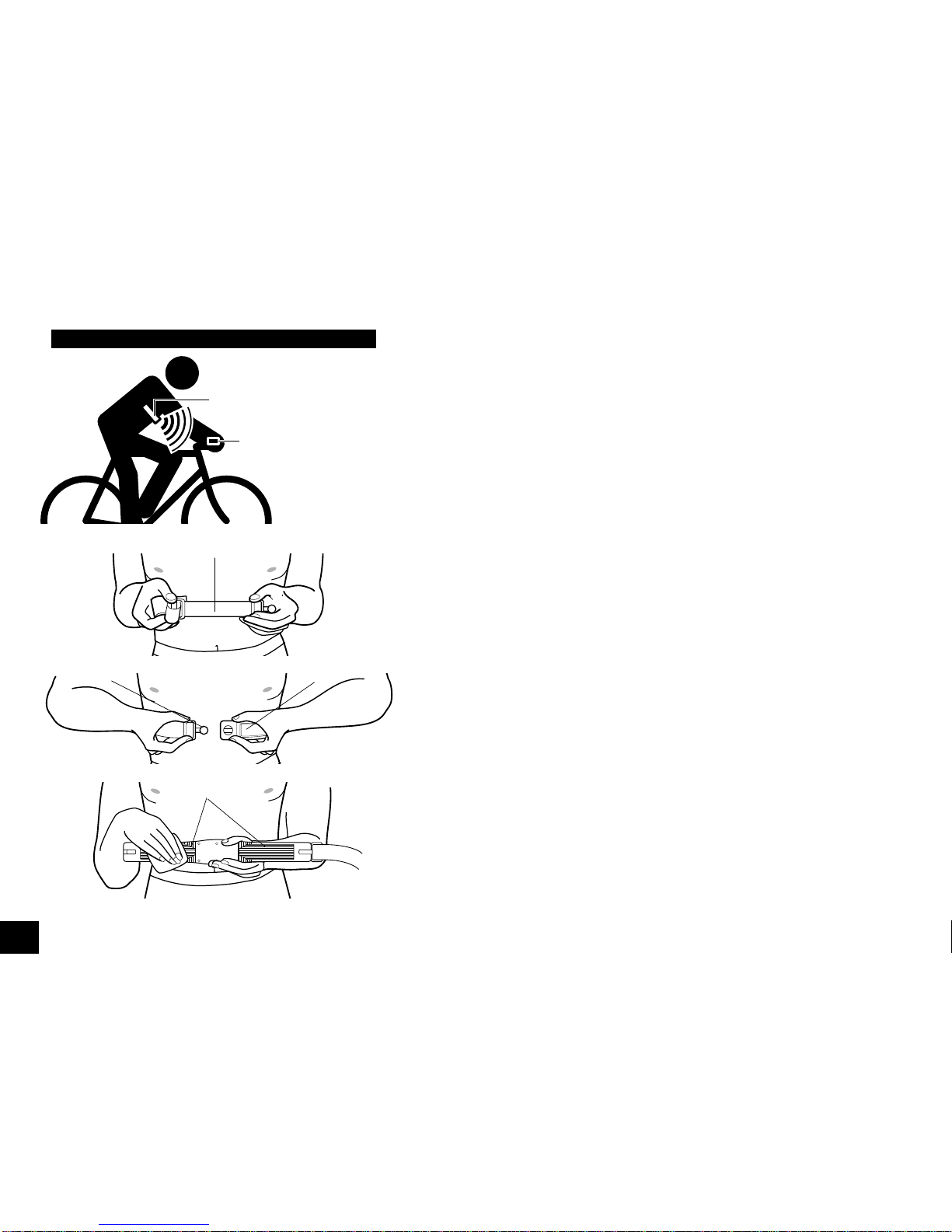

1. チェストベルト心拍センサーとは
チェストベルト心拍センサーは病院で使われる心電計の理論を応用し簡素化、小
型化したものです。心電計では数個の電極を身体に貼り付け、その電位差により
心電計測を行ないますが、チェストベルト心拍センサーはベルトに内蔵された2個
の電極を身体に当てることで電位差を感知し、その信号をトランスミッターでメイ
ンユニットへ送信し、表示することで、より簡単に心拍数を計測できるようにした
ものです。（図18）
＊メインユニット受信可能距離： 約80cm
2. チェストベルト心拍センサーを装着する前に
・チェストベルト心拍センサーは胸の中央部分に装着します。また電極ベルトが
肌に接触している必要があります。
・計測ミスをなくすために、電極部分に水または心電計用の電解質クリームを
塗ってから装着することをお薦めします。
・皮膚の弱い方などは、薄いシャツの上からチェストベルトの電極部分を水で濡
らして装着することも可能です。
・ 胸毛が計測を妨害することもあります。
3. チェストベルト心拍センサーの装着
1. 胸周りに合わせて装着ベルトの長さを調節します。きつく閉め過ぎると計測
中、苦痛になることがあります。（図19）
2. 胸の周りに装着ベルトのフックを電極ベルトに引っ掛けて装着します。ベルト
の電極部分が身体に密着するようにします。（図20）シャツの上から装着する
ときは、電極部分を注意して濡らします。（図21）
図21
電極部分
フック 電極ベルト
図20
装着ベルト
チェストベルト心拍センサー
メインユニット
図18
図19

11
図23
図24
図22 トランスミッター
上限をオーバー 下限よりマイナス
注意：冬場皮膚が乾燥しているときには、直接肌に装着した場合でも計測ミスを起こす
事があります。このようなときも電極部分を濡らします。
3. トランスミッターが胸の中心（アンダーバスト部）になるよう、ベルト全体をずらし調節し
ます。（図22）
4. メインユニットの節電機能が働いていないか確認します。もし節電機能が働いていると
きは左右どちらかのボタンを押します。
5. メインユニットを身体の前にしたとき、 マークが点滅し、心拍数を表示します。もしうま
く計測できないときは、心拍センサーの装着位置を確認し、電極ベルトの電極部分を湿
らせてもう一度トライしてください。
＊メインユニットでオートモードがオンのときは自 転 車に装 着して走 行しないと、平均心拍
数は計測できません。

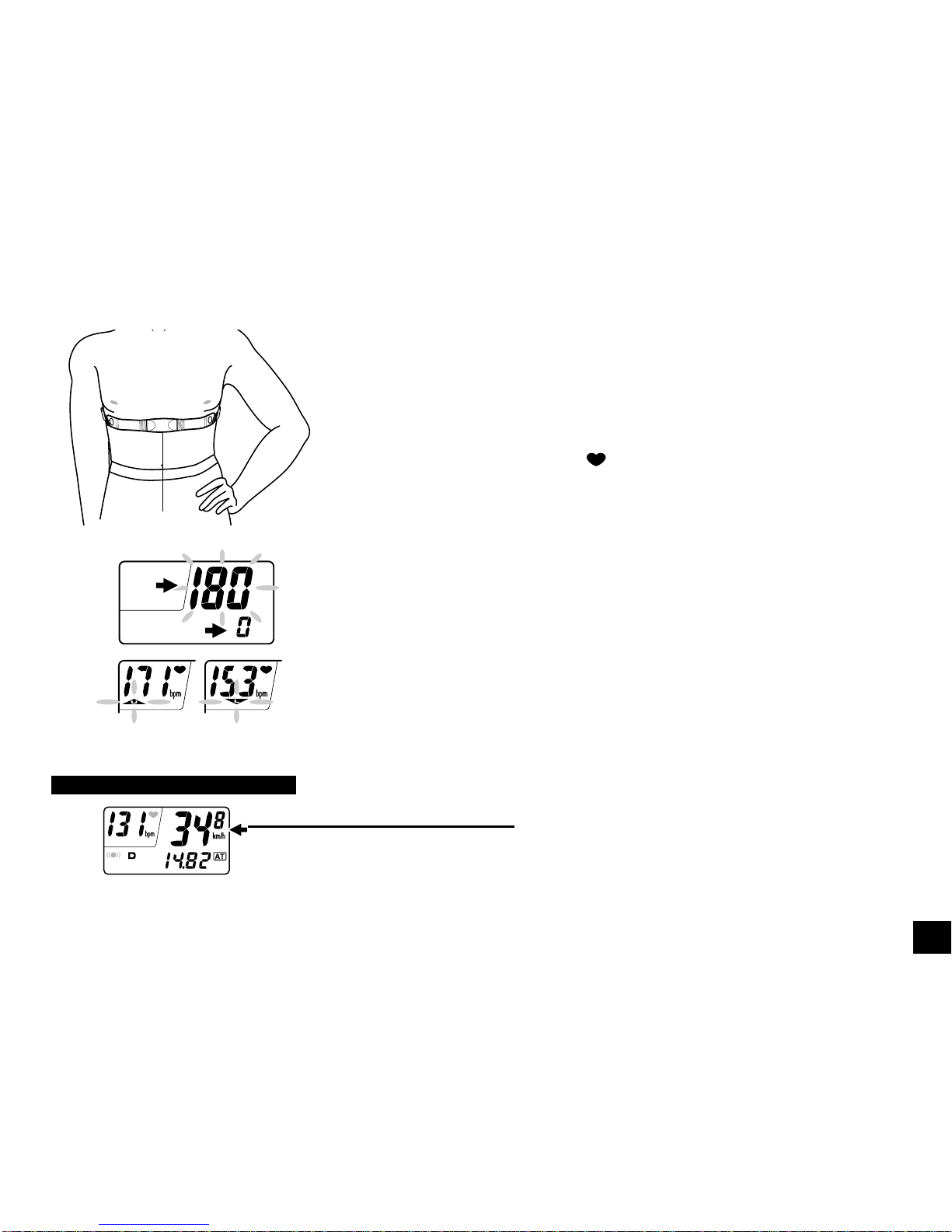

4. 上限／下限心拍数は次の手順で設定します
左ボタンを押し、最高速度（M）表示にします。右ボタンでストップ状態にしてSETボタンを
押すと上限／下限入力モードになります。（図23）初めは上段の上限心拍数が点滅します。
右ボタンを押す毎に点滅する数字が＋1し、左ボタンを押すと−します。押し続けると早 送
りします。希望の数字を表示します。SETボタンを押すと下段の下限心拍数が点滅します。
上限と同様に入力します。SETボタンを押し、上限／下限心拍数の設定を終えます。
＊ 上限／下限心拍数を設定すると、心拍数計測中、心拍数がその範囲から外れたときに
アラームマークが点滅します。（図24）
計測と表示の機能
S走行速度
常に速度ディスプレーに表示し、1秒毎に更新します。
0.0(4.0)〜105.9km/h[0.0(3.0)〜65.9mile/h]
上限
下限

12
O積算距離
電池がなくなるまで積算し続けます。10000km[mile]で桁が変わります。リセットできません。
0.0〜99999km(mile)
M最高速度
瞬間最高速度を表示します。リセット操作でゼロに戻ります。
0.0(4.0)〜105.9km/h[0.0(3.0)〜65.9mile/h]
A平均速度
計測開始から現時点までの平均速度を表示します。リセット操作でゼロに戻ります。27時間46
分39秒か999.99km[mile]をこえると(.E)を表示し、計測できません。
0.0〜105.9km/h[0.0〜65.9mile/h]
D走行距離
計測開始から現時点までの走行距離を表示します。リセット操作でゼロに戻ります。
0.00〜999.99km[mile]
T走行時間
計測開始から現時点までの経過時間を時、分、秒で表示します。リセット操作でゼロに戻ります。
0:00'00"〜9:59'59"
12 時間時計
現在時刻を12時間表示で表示します。
CAL 消費カロリー
心拍センサーを装着したときに、計測開始から現時点までの消費カロリーを推定し表示します。
リセット操作でゼロに戻ります。
0.0〜9999.9kcal

13
年令
心拍数（拍／分）
最大心拍数（204−0.69×年令）

（190−年令）

（180−年令）

80%
70%
60%
50%
40%
30%
運動レベル
80%
70%
60%
50%
40%
30%
運動レベル
最大心拍数（204−0.69×年令）

（190−年令）

（180−年令）

ターゲットゾーンターゲットゾーン
HR 心拍数
心拍センサーを装着したときに、走行中の心拍数をリアルタイムで表示します。
0(30)〜199bpm
200bpmを越えた場合は100の位が表示されません。
AP 平均心拍数
心拍センサーを装着したときに、計測開始から現時点までの平均心拍数を表示します。リセッ
ト操作でゼロに戻ります。
0〜199bpm
心拍数管理によるトレーニング
人の心拍数は一般に運動により高くなります。同一人についていうな
らば、運動レベルと心拍数はほぼ比例関係にあり、心拍数は運動レベ
ルの大変よい指標です。したがって心拍数を設定してその心拍数を
維持するように運動するトレーニング方法は科学的なトレーニング方
法であり、一般の人の健康増進から一流選手のトレーニングまで広く
応用できます。なお、トレーニングを開始する前に医師または専門ト
レーナーへの相談をおすすめします。
1. 一般の健康増進のためのトレーニング
自転車による運動を通じて健康増進をはかる目的のトレーニングは、
あなたの体力に応じて運動レベル30％から70％位までの間で目標心
拍数（ターゲットゾーン）を決め、週に3回以上、1回20分以上、出来れ
ば30分以上実施してください。運動レベルと心拍数の関係は(図25)を
参考に目標心拍数を求めてご利用ください。初心者は30％前後の運
動レベルからトレーニングをはじめ、慣れてきたら段々強くしていきま
す。70％位の運動レベルでトレーニングできるようになれば充分です。
肥満対策のトレーニングとしては、比較的弱い強度レベルの目標心拍
数で出来るだけ長時間、できれば1時間以上実施してください。
図25

14
2. 選手のためのトレーニング
出来るだけ実際のあなたの安静心拍数、最大心拍数を求めて所要の運動レベルに応じた目
標心拍数の範囲（ターゲットゾーン）を決め、トレーニングを行ないます。
A 長期持久力向上のためのトレーニング
数日間にわたってのレース等、持久力向上トレーニング
運動レベル 60〜70％ 有酸素運動
B 2 時間程度の持久力の向上のためのトレーニング
運動レベル 70％〜80％ 有酸素運動
C 40 秒程度持続出来るフルパワー向上のトレーニング
運動レベル 85％以上 無酸素運動
D 数秒間持続できる瞬発力の向上のためのトレーニング
運動レベル 95％以上 無酸素運動
目標心拍数−安静心拍数
･運動レベル（％）= x100
最大心拍数−安静心拍数 運動レベル(％)
･目標心拍数= （最大心拍数−安静心拍数）x +安静心拍数
100
･安静心拍数の求め方
例えば朝目覚めたときの心拍数のように、安静状態にあるときのあなたの心拍数を求めます。
･最大心拍数の求め方
求める方法は色々ありますが、標準値として「220−年令」または「204−0.69x年令」の計算
で代用できます。
心拍トレーニングに関する文献が数多く出版されていますので、それらを参考にすることをお
薦めします。
トラブルと処理
●つぎの場合は故障ではありません。修理を依頼する前にチェックしましょう。

15
速度表示がでないとき、まずメインユニット裏面の2つの接点を金属片で数回ショートさせま
す。速度表示がでた場合は、メインユニットは正常で他に原因があります。
心拍数の計測値がおかしいときは、周りに計測を妨害するものがないかまず確認してください。
トラブル／チェック項目／対策
表示の動きが鈍くなる。
低温（0℃以下）になっていませんか？
温度が上がれば元に戻ります。データに影響はありません。
全く表示がでない。
電池が消耗していませんか？
新しい電池(CR2032)と交換します。（交換後は必ずACボタンを押し再設定します）
異常な表示がでる。
ACボタンを押し、再設定をします。
走行速度表示がでない。
本体あるいはブラケットの接点に何か付いていませんか？
接点を拭きます。
速度センサーとマグネットの距離が離れすぎていませんか？
速度センサーとマグネットの指示線がずれていませんか？
速度センサーとマグネットの位置を調整します。
走行速度表示がでない。
コードが断線していませんか？
センサーコードセットを新しい物と交換します。
降雨時、走行中にスピードを表示しなくなる。
ブラケットの接点の水分とゴミを良くふき取り、撥水剤（シリコングリス）を塗布してく
ださい。
撥水剤はホームセンターなどで手に入るシリコングリスをご使用ください。一般の機
械用グリスはブラケットが破損する恐れがありますので使わないでください。
右ボタンを押しても計測をスタート、ストップしない。
マークが表示されていませんか？
オートモードの時は右ボタンは働きません。
心拍信号を受信しない。
節電機能が働きスリープ状態になっていませんか？
左右どちらかのボタンを押し、節電機能を解除します。
心拍センサーの装着位置は正しいですか？
装着の手順に従い正しい位置に装着します。

16
心拍センサーの装着がゆるすぎませんか？
ベルトの電極部分が身体に密着するように装着します。
皮膚が乾燥していませんか？（特に冬場）
心拍センサー電極ベルトの電極部分を少し濡らします。
心拍センサーの電池が消耗していませんか？
新しい電池と交換します。
電極ベルトが長期間の使用で劣化損傷していませんか？
新しい電極ベルトと交換します。
心拍数表示が0になったり計測されたりする。
心拍センサーの装着位置は正しいですか？
装着の手順に従い、正しい位置に装着します。
メイン ユニットから体を遠ざけると0になり、近付けると計測しませんか？
この場合は電池が消耗しています。新しい電池と交換します。
電池の交換
購入時にはモニター用電池が装着済みです。電池の寿命がきたら次の手順で交換します。
注意：取り出した電池は幼児の手の届かないところに置き、正しく処 理してください。万一飲み
込んだ時はすぐに医者と相談してください。
1. メインユニット
参考電池寿命：1日1時間使用した場合 約2年
メインユニット裏面のバッテリーカバーをコイン等で外します。（図26）リチウム電池（CR2032)
を１個使用します。図のように＋側が見えるように入れ、バッテリーカバーをしっかり締めます。
※ 交換後は必ずACボタンを押し、全ての設定を再度行います。
2. チェストベルト心拍センサー
参考電池寿命：1日1時間身体に装着した場合 約3年
注意：チェストベルト心拍センサーは身体に装着すると電源を消費します。心拍計測を行なわ
ないときは、外すように心掛けましょう。

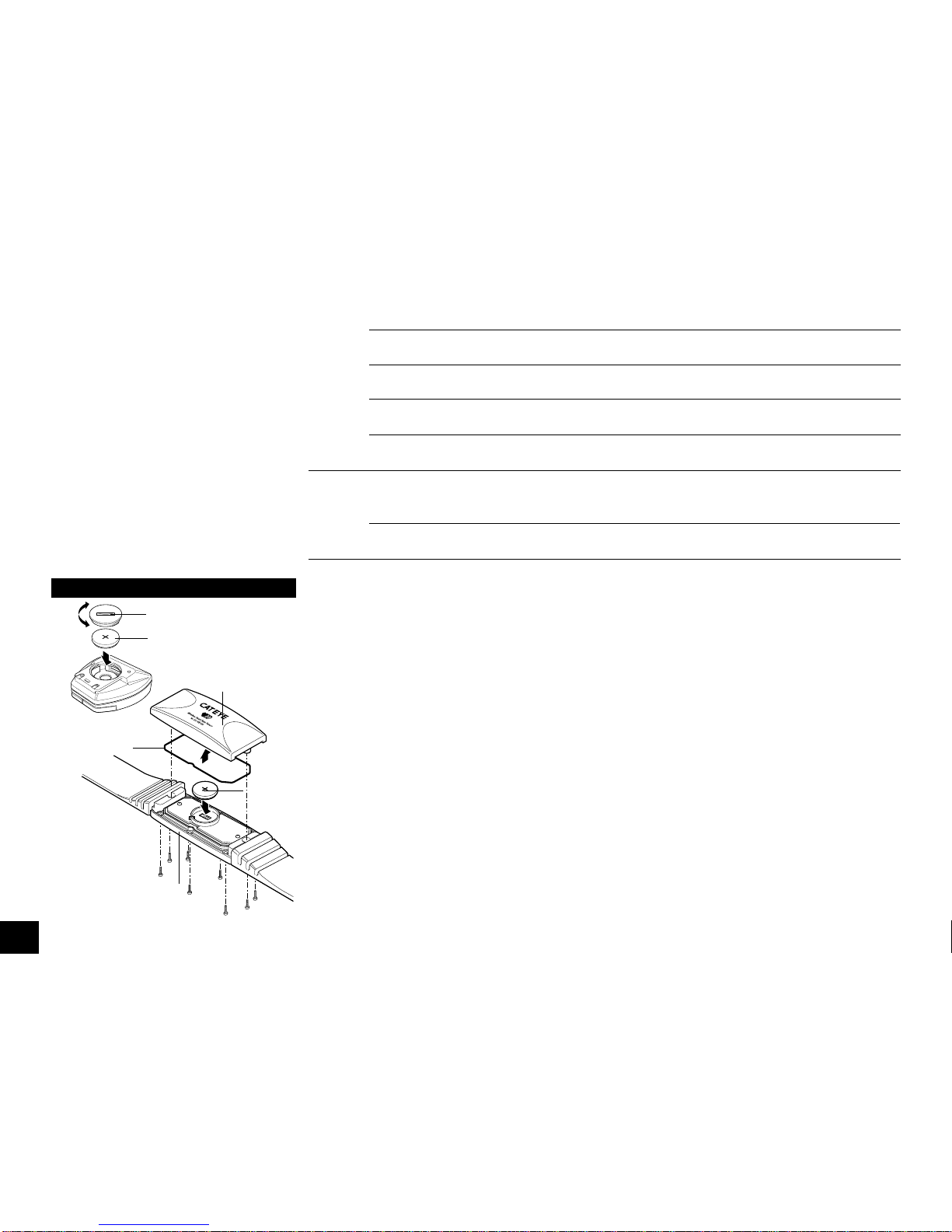

図27
トランスミッター下ボディ
パッキング
上ブタ
CR2032
バッテリーカバー
CR2032
図26

17
1. トランスミッター裏面のネジ8本を外し、上ブタを開けます。（図27）
2. 新しい電池（CR2032)を＋側が見えるように入れ、上ブタにパッキングをはめてから下ボ
ディに被せ、ネジでしっかり締め付けます。
注 意：パッキングが 正しくはまっていないと防水能力が極端に低下します。
電極ベルトの交換
長期間の使用で電極ベルトは劣化します。計測ミスを起こすときは次の手順で電極ベルトを
交換してください。
1. トランスミッター裏面のネジ8本を外し、上ブタを開けます。（図28）
2. トランスミッターの左右にはまっている電極ベルトを上方へ抜いて外します。
3. 新しい電極ベルトを、電極部分を下向きにしてトランスミッターにはめ込みます。
4. 上ブタにパッキングをはめてから下ボディに被せ、ネジでしっかり締め付けます。
注 意：パッキングが 正しくはまっていないと防水能力が極端に低下します。
交換部品／オプション部品
次の部品を別途販売しています。ご利用ください。
#169-9820 電極ベルト
#169-9835 リストバンド
#169-6567 ブラケットセンサーキット
#169-6562 ブラケットセンサーキット（ロング）
#169-9730 ヘビーデューティワイヤ＆
ブラケットセンサーキット
#169-9810 装着ベルト
#169-9800 チェストベルト心拍センサーキット
#169-9840 アタッチメントキット
#169-6280 ユニバーサルセンサーバンド
#166-5120 ホイールマグネット
#166-5150 リチウム電池(CR2032)
上ブタ
図28
電極ベルト
トランスミッター下ボディ
パッキング
#169-9820 #169-9835 #169-6567 #169-6562 #169-9730
#169-9810 #169-9800 #169-9840 #169-6280 #166-5120 #166-5150

18
製品仕様
表示機能 マーク 範囲 標準精度
走行速度 S0.0(4.0)〜105.9km/h（27インチの時） ±0.5km/h(50km/h以下)
[0.0(3.0)〜65.9mile/h]
積算距離 O0.0〜99999km[mile] ±0.1km[mile]
最高速度 M0.0(4.0)〜105.9km/h（27インチの時） ±0.5km/h
[0.0(3.0)〜65.9mile/h]
平均速度 A0.0〜105.9km/h[65.9mile/h] ±0.3km/h[mile/h]
走行距離 D0.00〜999.99km[mile] ±0.01km[mile]
走行時間 T0:00'00"〜9:59'59" ±0.003%
12時間時計 0:00'〜11:59' ±0.003%
平均心拍数 AP 0〜199bpm ±1bpm
心拍数 HR 0(30)〜199bpm ±1bpm
200bpmを越えた場合100の位は表示せず
消費カロリー CAL 0.0〜9999.9kcal （心拍数が90bpm以上の時） 推定値
制御方式 4ビットワンチップマイクロコンピュータ・水晶発振器
表示方式 液晶表示
速度信号検知方式 無接触磁気センサー
心拍信号送受信方式 電磁誘導ラジオシステム（ダブルパルス方式）送信距離：約80cm
使用温度範囲 0°C〜40°C(32°F〜104°F)
保存温度範囲 −20°C〜50°C(−4°F〜122°F)
タイヤ周長セット範囲 10mm〜3000mm （初期設定値：2155mm）
センサーコード長さ 70cm
上限脈拍数セット範囲 下限脈拍数〜199bpm （初期設定値：180bpm）
下限脈拍数セット範囲 0bpm〜上限脈拍数 （初期設定値：0bpm）
電源／電源寿命 ＊モニター用電池は下記値より若干短くなることがあります
メインユニット： CR2032x1／約2年（1日1時間使用時）
心拍センサー： CR2032x1／約3年（1日1時間身体に装着時）
寸法／重量 メインユニット： 48.3x45.6x21.5mm／33グラム
心拍センサー： 330x36.5x13.5mm／66グラム
＊仕様及び外観は改良のため予告なく変更することがあります。

19
タイヤ周長ガイド ＊タイヤサイズは通常タイヤの側面に記載されています。
○○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
○○○○○○○○○○○○○○○○○○○○○
タイヤサイズ
16x1-3/8
20x1.75
24x1
24x3/4Tubular
24x1-1/8Tubular
24x1-1/4
24x1.75
24x2.00
24x2.125
26x1(559mm)
26x1(650c)
L(mm)
1282
1491
1753
1785
1795
1905
1890
1925
1965
1913
1952
L(mm)
1953
1970
2068
2100
2005
1985
2023
2050
2055
2068
2070
L(mm)
2083
2145
2155
2161
2169
2090
2125
2105
2070
2090
2086
L(mm)

2096
2105
2136
2170
2155
2130
2168
2180
2224
タイヤサイズ
26x1.25
26x1-1/8Tubular
26x1-3/8
26x1-1/2
26x1.40
26x1.50
26x1.75
26x1.95
26x2.00
26x2.1
26x2.125
タイヤサイズ
26x2.35
27x1
27x1-1/8
27x1-1/4
27x1-3/8
650x35A
650x38A
650x38B
700x18C
700x19C
700X20C
タイヤサイズ
700X23C
700X25C
700X28C
700X30C
700X32C
700CTubular
700X35C
700X38C
700X44C


〒546-0041 大阪市東住吉区桑津2-8-25
TEL:06-6719-6863 FAX:06-6719-6033
製造／販売元：
販売店：
Copyright© JUL. 1994
CAT EYE Co., Ltd.
CCMJHB1-981119
Printed in Japan U.S. Pat. Nos. 4633216/4636769/4642606/5236759/5226340 and Design Patented.
