Chauvet Professional OVATION MIN-E-10WW User manual

Quick Reference Guide
English EN
Español ES
Français FR
Nederlands NL

OVATION Min-E-10WW QRG EN
2
About This
Guide
The OVATION Min-E-10WW Quick Reference Guide (QRG) has basic product
information such as connection and
mounting. Download the User Manual from
www.chauvetprofessional.com for more details.
Disclaimer
The information and specifications contained in this QRG are subject to change
without notice.
Safety Notes
•DO NOT open this product. It contains no user-serviceable parts.
•To eliminate unnecessary wear and improve its lifespan, during periods of
non-use completely disconnect the product from power via breaker or by
unplugging it.
•CAUTION: When transferring product from extreme temperature
environments, (e.g. cold truck to warm humid ballroom) condensation may
form on the internal electronics of the product. To avoid causing a failure,
allow product to fully acclimate to the surrounding environment before
connecting it to power.
•DO NOT look at the light source when the product is on.
•CAUTION: This product’s housing may be hot when lights are operating.
•Mount this product in a location with adequate ventilation, at least
20 in (50 cm) from adjacent surfaces.
•DO NOT leave any flammable material within 50 cm of this product while
operating or connected to power.
•USE a safety cable when mounting this product overhead.
•DO NOT operate this product outdoors or in any location where dust,
excessive heat, water, or humidity may affect it. (IP20)
•DO NOT operate this product if the housing, lenses, or cables appear
damaged.
•ONLY connect this product to a grounded and protected circuit.
•In the event of a serious operating problem, stop using immediately.
•The maximum ambient temperature is 113 °F (45 °C). Do not operate this
product at higher temperatures.
Contact
•From outside the U.S., UK, Ireland, or Mexico, contact the distributor of
record to request support or return a product.
•From inside the U.S., UK, Ireland, or Mexico, use the information in
Contact Us at the end of this QRG.
What Is
Included
•OVATION Min-E-10WW
•Gobo holder size: 37.5 mm (outside),
20 mm (image, glass), 25 mm (image,
steel), 1 mm (max. thickness)
•Gel frame
(2.75 in/70 mm accessories)
•Warranty Card
•Quick Reference Guide
AC Power
This product comes in two models, each with a fixed-input voltage power supply,
either
120 V, 60 Hz or 230 V, 50 Hz. Be sure you have the correct model for the
line voltage in your area. This product can be used on a dimmable circuit.
AC Plug
Connection
Wire (U.S.)
Wire (Europe)
Screw Color
AC Live
Black
Brown
Yellow/Brass
AC Neutral
White
Blue
Silver
AC Ground
Green/Yellow
Green/Yellow
Green
To eliminate unnecessary wear and improve its lifespan, during periods of
non-
use completely disconnect the product from power via breaker or by
unplugging it.

OVATION Min-E-10WW QRG EN
3
Dimming
The OVATION Min-E-10WW gives you 2 options that allow you to dim the
output of the product:
•Connect the product to a dimmable circuit.
•Connect the product directly using a 0–10 V dimmer.
For more details, please see the User Manual.
Mounting
Before mounting this product, read the Safety Notes. Use at least one mounting
point per product. Make sure the mounting clamps are capable of supporting the
weight of the product. For our Chauvet line of mounting clamps, g
o to
www.trusst.com/productcategory/accessories-clamps/.

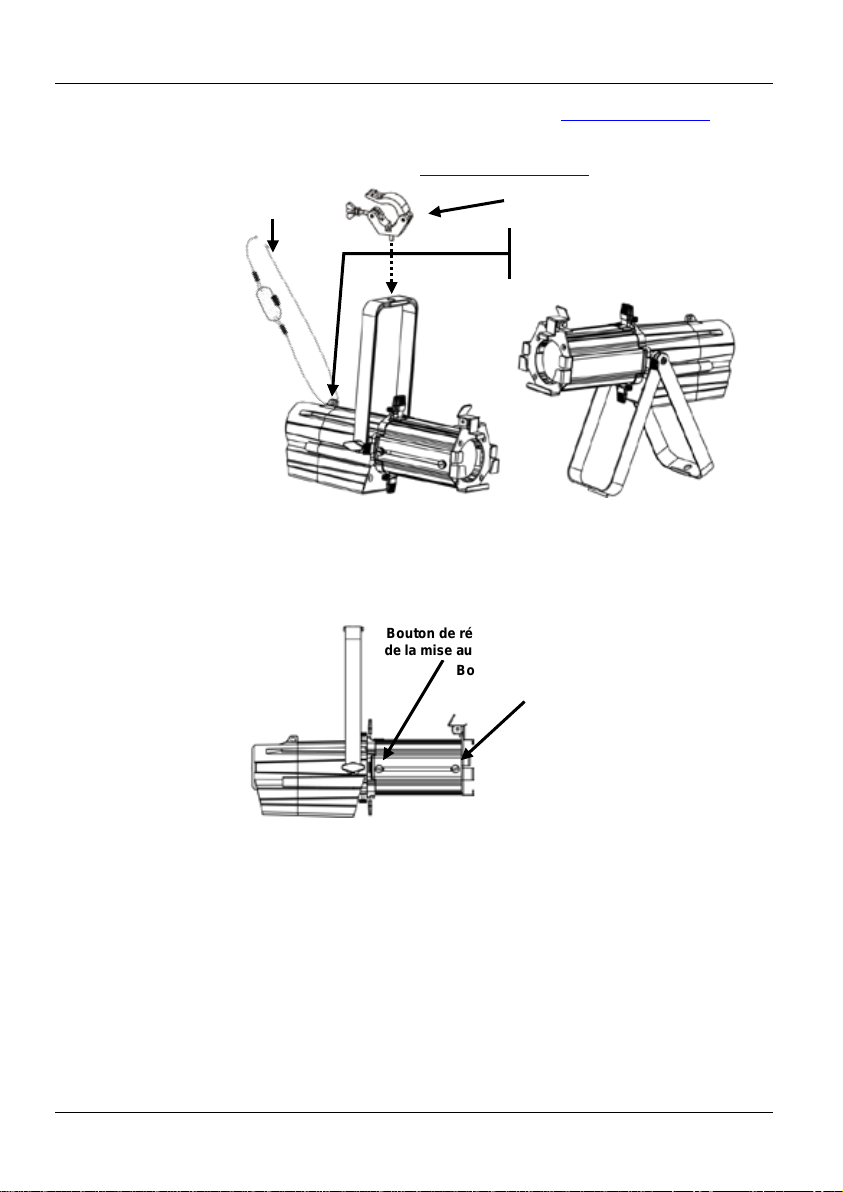

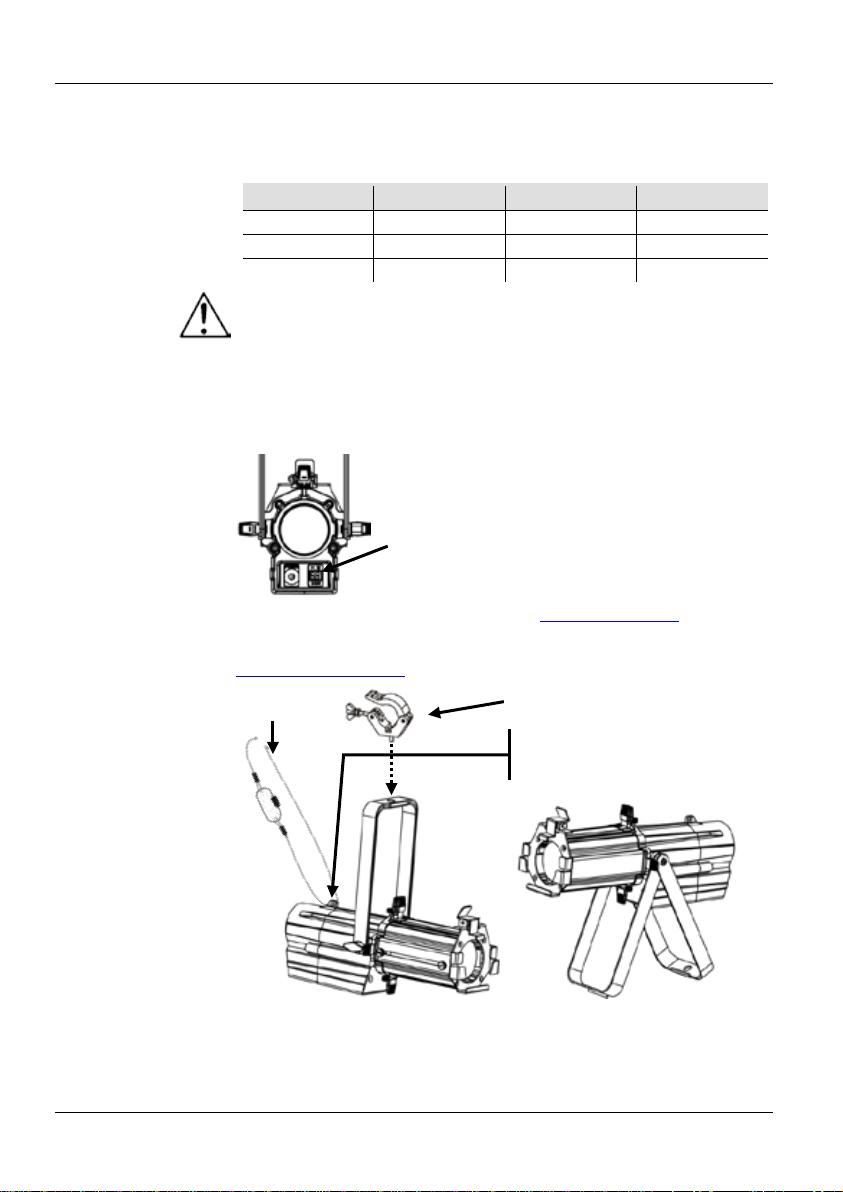

Product
Mounting
Diagram
Zoom Barrel
Operation
This product uses a zoom lens to create different beam angles ranging from
19° to 36°. Use the focus and zoom adjustment knobs
to match the markings
(19°, 26°, or 36°) on the side of barrel to achieve a desired focus and beam angle.
Overhead Mounting
Safety Cable
Secure the safety cable using
the passageway on the
top of
the product.
Mounting Clamp
0–10 V Dimmer Connection
Floor Mounting
Zoom Adjustment
Knob
Focus Adjustment
Knob

OVATION Min-E-10WW GRR ES
4
Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del OVATION Min-E-10WW contiene
información básica sobre el producto, como montaje, opciones de menú y valores
DMX. Descargue el manual de usuario de www.chauvetprofessional.com
para
información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a cambio
sin previo aviso.
Notas de
Seguridad
•NO abra este producto. No contiene piezas reparables por el usuario.
•Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor o
desenchufándolo, durante los periodos en los que no se use.
•Cuidado: cuando transfiera el producto desde ambientes con temperatura
extrema (p. ej., del remolque frío de un camión a una sala de baile con calor
y humedad), puede formarse condensación en la electrónica interna del
producto. Para evitar que se produzca una avería, deje que el producto se
aclimate completamente al ambiente antes de conectar la alimentación.
•CUIDADO: La carcasa de este producto está caliente cuando las luces están
en funcionamiento.
•Monte este producto en una ubicación con ventilación adecuada, al menos a
20'' (50 cm) de superficies adyacentes.
•NO deje ningún material inflamable a menos de 50 cm de este producto
mientras esté funcionando o conectado a la alimentación.
•USE un cable de seguridad (incluido) cuando monte este producto en lo alto.
•NO ponga en funcionamiento este producto en el exterior o en cualquier
ubicación en la que el polvo, calor excesivo, agua o humedad puedan
afectarlo. (IP20)
•
NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes
o cables están dañados.
•NO conecte este producto a un atenuador o reostato.
•Conecte este producto SOLO a un circuito con toma de tierra y protegido.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar
este producto a temperaturas más altas.
Contacto
•Fuera de EE.UU., Reino Unido, Irlanda o México póngase en contacto con su
distribuidor para solicitar asistencia o devolver el producto.
•Desde dentro de EE.UU., Reino Unido, Irlanda o México, utilice la
información de Contact Us del final de esta GRR.
Qué va
Incluido
•OVATION Min-E-10WW
•Tamaño titular Gobo: 37,5 mm
(exterior), 20 mm (imagen, vidrio),
25 mm (imagen, acero), 1 mm (grosor
máximo)
•Marco de Gel
(accesorios 2,75"/70 mm)
•Tarjeta de garantía
•Guía de Referencia Rápida

OVATION Min-E-10WW GRR ES
5
Corriente
Alterna
Este producto viene en dos modelos, cada uno con una fuente de alimentación de
tensión fija: 120 V, 60 Hz o 230 V, 50 Hz. Asegúrese de que tiene el modelo
correcto para la línea de tensión de su zona.
Este producto se puede usar en un
circuito con posibilidad de atenuación.
Enchufe CA
Conexión
Cable (EE.UU.)
Cable (Europa)
Color del tornillo
CA Cargado
Negro
Marrón
Amarillo/Latón
CA Neutro
Blanco
Azul
Plata
CA Tierra
Verde/Amarillo
Verde/Amarillo
Verde
Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor o
desenchufándolo, durante los periodos en los que no se use.
Atenuación
El OVATION Min-E-10WW le proporciona 2 opciones que le permiten atenuar la
emisión de luz del producto:
•Conecte el producto a un circuito con posibilidad de atenuación.
•Conecte el producto directamente usando un atenuador de 0–10 V.
Para más detalles, consulte el Manual de usuario.
Montaje
Antes de montar este producto, lea las Notas de seguridad y cualquier
documentación incluida con el material de montaje. Utilice al menos un punto de
montaje por producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite
http://trusst.com/products/.
Diagrama
de Montaje
del Producto
Conexión de atenuador 0–10 V
Montaje en altura
Cable de
Seguridad Soporte de Montaje
Asegure el cable de seguridad
usando el pasador de la parte
trasera del aparato.
Montaje en el Suelo

OVATION Min-E-10WW GRR ES
6
Funcionamiento
del cañón
de
zoom
Este producto utiliza una lente de zoom para crear diferentes ángulos de haz que
van de 19° a 36°. Utilice los mandos de ajuste de zoom y foco para que coincidan
con las marcas (19°, 26° o 36°) del lateral del cañón y conseguir así el enfoque y
ángulo de haz deseados.
Mando de ajuste
de zoom
Mando de ajuste
del foco

OVATION Min-E-10WW MR FR
7
À Propos de
ce Manuel
Le Manuel de Référence OVATION Min-E-10WW Quick Reference Guide (MR)
reprend des informations de base sur ce produit notamment en matière de
connexions, montage, options de menu et valeurs DMX. Téléchargez le manuel
d'utilisation sur www.chauvetprofessional.com pour de plus amples informations.
Clause de Non-
responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes à
changement sans préavis.
Consignes de
Sécurité
•N’ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d’être
réparé par l’utilisateur.
•Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour
prolonger la durée de vie, déconnectez-entièrement l'appareil en le
débranchant de l'alimentation électrique ou en coupant le disjoncteur.
•ATTENTION: Lorsque l'appareil est transféré d'un environnement à
température extrême à un autre (par exemple d'un camion froid vers une salle
de bal chaude et humide), de la condensation peut se former sur les
composants électriques internes. Pour éviter de causer des dommages, laissez
l'appareil s'acclimater entièrement au milieu environnant avant de le mettre
sous tension.
•ATTENTION: le boîtier de cet appareil est brûlant lors du fonctionnement.
•Montez toujours cet appareil dans en endroit bien ventilé, à au moins,
20 pouces (50 cm) des surfaces adjacentes.
•Ne laissez AUCUNE source inflammable dans un rayon de 50 cm de
l’appareil lorsque celui-ci fonctionne.
•Utilisez TOUJOURS un câble de sécurité (inclus) lorsque vous montez cet
appareil en hauteur.
•N’utilisez PAS cet appareil en extérieur ou tout autre endroit où de la
poussière, une chaleur excessive, de l'eau ou de l'humidité pour en affecter le
fonctionnement. (IP20)
•N’utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous
semblent endommagés.
•Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.
•Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
•En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
•La température ambiante maximale supportée par cet appareil est de
113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.
Contact
•En dehors des États-Unis, du Royaume-Uni, de l’Irlande et du Mexique,
contactez votre fournisseur si vous avez besoin d'assistance ou de retourner
votre appareil.
•Aux États-Unis, au Royaume-Uni, en Irlande et au Mexique, consultez la
rubrique Contact Us en fin de MR pour plus d'informations.
Ce qui est
Inclus
•OVATION Min-E-10WW
•Taille du support de Gobo: 37,5 mm
(à l'extérieur), 20 mm (image, verre),
25 mm (image, acier), 1 mm (max
d'épaisseur.)
•Gélatine
(2,75 pouces/70 mm accessoires)
•Une fiche de garantie
•Un manuel de référence

OVATION Min-E-10WW MR FR
8
Alimentation CA
Ce produit existe en deux modèles, chacun prenant en charge une tension d'entrée
fixe de 120 V, 60 Hz ou 230 V, 50 Hz. Assurez-
vous d'être en possession du
modèle adéquat correspondant à la tension de ligne de votre région.
Cet appareil
peut être utilisé sur un circuit avec gradateur.
Prise CA
Connexion
Câble (États-Unis)
Câble (Europe)
Couleur de la Vis
Conducteur CA
Noir
Marron
Jaune/Cuivré
Neutre CA
Blanc
Bleu
Argenté
Terre CA
Vert/Jaune
Vert/Jaune
Vert
Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour
prolonger la durée de vie, déconnectez-
entièrement l'appareil en le
débranchant de l'alimentation électrique ou en coupant le disjoncteur.
Modulation
d'intensité
lumineuse
Le OVATION Min-E-10WW met à votre disposition deux options de modulation
de la sortie lumineuse de l'appareil :
•connexion de l'appareil à un circuit avec gradateur,
•connexion directe de l'appareil à l'aide d'un gradateur 0-10 V.
Pour plus de détails, veuillez consulter le manuel d'utilisation.
Connexion à un gradateur 0-10 V.

OVATION Min-E-10WW MR FR
9
Installation
Avant d'installer cet appareil, veuillez lire les Consignes de sécurité et toute
documentation incluse avec le matériel de montage. Utilisez au moins un point de
fixation par appareil. Pour consulter la gamme de fixations de montage de
Chauvet, consultez l'adresse http://trusst.com/products/.
Schéma de
Montage
de l'appareil
Fonctionnement
du Zoom Barrel
Cet appareil utilise un zoom optique pour générer différents angles de faisceau
entre 19° et 36°. Utilisez les boutons de réglage de la mise au point et du zoom
pour correspondre aux marquages (19°, 26° et 36°) sur le côté du tonneau pour
obtenir la mise au point et l'angle de faisceau souhaités.
Montage en Hauteur
Élingue de
Sécurité Clip de Fixation
Fixez le câble de sécurité au
moyen du passant à l’arrière
du produit.
Montage au Sol
Bouton de réglage
du zoom
Bouton de réglage
de la mise au point

OVATION Min-E-10WW BH NL
10
Over deze
handleiding
De beknopte handleiding (BH) van OVATION Min-E-10WW bevat
basisinformatie over het product, zoals verbinding en montage. Download de
gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.
Disclaimer
De informatie en specificaties in deze BH kunnen zonder voorafgaande
kennisgeving worden gewijzigd.
Veiligheids
instructies
•Open het product NIET. Het bevat geen te onderhouden onderdelen.
•Om onnodige slijtage te
elimineren en zijn levensduur te verlengen, gedurende
perioden wanneer het product niet wordt gebruikt, moet u het product van de
stroom afsluiten door een aardlekschakelaar om te zetten of door het te
ontkoppelen.
•LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv.
koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming
optreden op de elektronica van het product. Om storingen te vermijden moet
het product volledig kunnen acclimatiseren aan de omgeving voordat het op
stroom wordt aangesloten.
•KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
•LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
•Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm
van de aangrenzende oppervlakken.
•Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in
gebruik is of is aangesloten op het stopcontact.
•GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit
product.
•Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote
warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)
•Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd
lijken.
•Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
•Stop in het geval van ernstige operationele problemen onmiddellijk met het
gebruik.
•De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet
bij hogere temperaturen.
Contact
•Van buiten de VS, Verenigd Koninkrijk, Ierland, of Mexico kunt u contact
opnemen met de distributeur of om ondersteuning vragen dan wel het product
retourneren.
•Maak vanuit de VS, het VK, Ierland, of Mexico gebruik van de informatie
onder Contact Us aan het einde van deze BH.
Wat is
inbegrepen
•OVATION Min-E-10WW
•Gobo houder maat: 37,5 mm (buiten),
20 mm (afbeelding, glas), 25 mm
(afbeelding, staal), 1 mm (max dikte.)
•Gelframe
(70 mm accessoires)
•Garantiekaart
•Beknopte handleiding

OVATION Min-E-10WW BH NL
11
AC-stroom
Dit product komt in twee modellen, elk met een voeding met vast invoer, 120 V,
60 Hz of 230 V, 50 Hz. Controleer of u het juiste model hebt voor de lijnspanning
in uw gebied. Dit product kan gebruikt worden op een dimbaar circuit.
AC-stekker
Aansluiting
Snoer (VS)
Snoer (Europa)
Schroefkleur
AC Live
Zwart
Bruin
Geel/messing
AC Neutraal
Wit
Blauw
Zilver
AC Aarde
Groen/geel
Groen/geel
Groen
Om onnodige slijtage te elimineren en zijn levensduur te verlengen,
gedurende perioden wanneer het product niet wordt gebruikt, moet u het
product van de stroom afsluiten door een aardlekschakelaar om te zetten of
door het te ontkoppelen.
Dimmen
De OVATION Min-E-10WW biedt u 2 opties waarmee u de opbrengst van het
product kunt dimmen:
•Sluit het product aan op een dimbaar circuit.
•Sluit het product direct aan met een 0–10 V-dimmer.
Zie de gebruikershandleiding voor meer informatie.
Montage
Lees alvorens dit product te monteren alle veiligheidsvoorschriften. Gebruik ten
minste één montagepunt per product. Controleer of de montageklemmen het
gewicht van het product kunnen dragen. Ga voor onze Chauvet-
serie
montageklemmen naar www.trusst.com/productcategory/accessories-clamps/.
Montagediagram
van het product
0–10 V dimmeraansluiting
Montage boven het hoofd
Veiligheidskabel Montageklem
Maak de veiligheidskabel vast
door middel van de doorgang
bovenop het product.
Plaatsing op de vloer

OVATION Min-E-10WW QRG Multi-Language
OVATION Min-E-10WW QRG, Rev. 6 ML4│ © Copyright 2016 Chauvet │All rights reserved. Printed in P. R. C.
Gebruik van de
Zoom Barrel
Dit product gebruikt een zoomlens om verschillende stralingshoeken te creëren in
het bereik van 19° tot 36°. Gebruik de focus-
en zoominstelknoppen om de
markeringen (19°, 26°, of 36°) uit te lijnen op de zijkant van de barrel om de
gewenste focus en stralingshoek te bewerkstelligen.
Contact
Us
WORLD HEADQUARTERS
General Information
Address:5200 NW 108th Avenue
Sunrise, FL 33351
Voice: [phone]
Fax: [phone]
Toll free:[phone]
Technical Support
Voice: [phone]
Fax: [phone]
Email:
[e-mail]
Website
www.chauvetlighting.com
EUROPE
General Information
Address:Stokstraat 18
9770 Kruishoutem
Belgium
Voice: [phone]
General Information
Address:Unit 1C
Brookhill Road Industrial Estate
Pinxton, Nottingham, UK
NG16 6NT
Voice: [phone]
Fax: [phone]
Technical Support
Email: [e-mail]
Website
www.chauvetlighting.eu
Technical Support
Email: [e-mail]
Website www.chauvetlighting.co.uk
MEXICO
General Information
Address:Av. de las Partidas 34-3B
Zona Industrial Lerma
Lerma, Mexico C.P. 52000
Voice: [phone]
Technical Support
Email: [e-mail]
World Wide Web
www.chauvet.com.mx
Visit the applicable website above to verify our contact information and instrcutions to
request support. Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux contact
the dealer of record..
Zoominstelknop
Focusinstelknop
