Quick Reference Guide

COLORado™ 1 Quad Tour QRG EN
2
About this
Guide
The COLORado™ 1 Quad Tour Quick Reference Guide (QRG) has basic
product information such as connection, mounting, menu options, and
DMX values. Download the User Manual from www.chauvetlighting.com
for more details.
Disclaimer
The information and specifications contained in this QRG are subject to
change without notice.
Safety Notes
•DO NOT open this product. It contains no user-serviceable parts.
•DO NOT look at the light source when the product is on.
•CAUTION: This product’s housing is hot when lights are on.
•
Mount this product in a location with adequate ventilation, at least 20 in
(50 cm) from adjacent surfaces.
•DO NOT leave any flammable material within 50 cm of this product
while operating or connected to power.
•USE a safety cable when mounting this product overhead.
•DO NOT operate this product outdoors or in any location where dust,
excessive heat, water, or humidity may affect it.
•DO NOT operate this product if the housing, lenses, or cables appear
damaged.
•DO NOT connect this product to a dimmer or rheostat.
•ONLY connect this product to a grounded and protected circuit.
•ONLY use the hanging/mounting bracket to carry this product.
•In the event of a serious operating problem, stop using immediately.
•The maximum ambient temperature is 104° F (40° C). Do not operate
this product at higher temperatures.
Contact
Outside the U.S., United Kingdom, or Ireland, contact your distributor to
request support or return a product. Visit www.chauvetlighting.com
for
contact information.
What Is
Included
•COLORado™ 1 Quad Tour
•Power Input Cord
•
Gel Frame
•Gel Frame Holder
•Warranty Card
•
Quick Reference Guide
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100~240 VAC, 50/60 Hz.
Power Linking
You can link up to 11 COLORado™ 1 Quad Tour products at 120 VAC or
21 at 230 VAC. Never exceed this number.
AC Plug
Connection
Wire (U.S.)
Wire (Europe)
Screw Color
AC Live
Black
Brown
Yellow/Brass
AC Neutral
White
Blue
Silver
AC Ground
Green/Yellow
Green/Yellow
Green
DMX Linking
The COLORado™ 1 Quad Tour will work with a DMX controller using a
regular DMX serial connection. A DMX Primer
is available from
www.chauvetpro.com.

EN COLORado™ 1 Quad Tour QRG
3
DMX
Connection
The COLORado™ 1 Quad Tour uses a regular DMX data connection for
its DMX personalities: TOUR,ARC.1,AR1.D,ARC.2,AR2.D,AR2.S,
and HSV
. See the User Manual to connect and configure for DMX
operation.
Master/Slave
Connection
The COLORado™ 1 Quad Tour uses the DMX data connection for its
Master/Slave mode. See the User Manual to connect and configure f
or
Master/Slave operation.

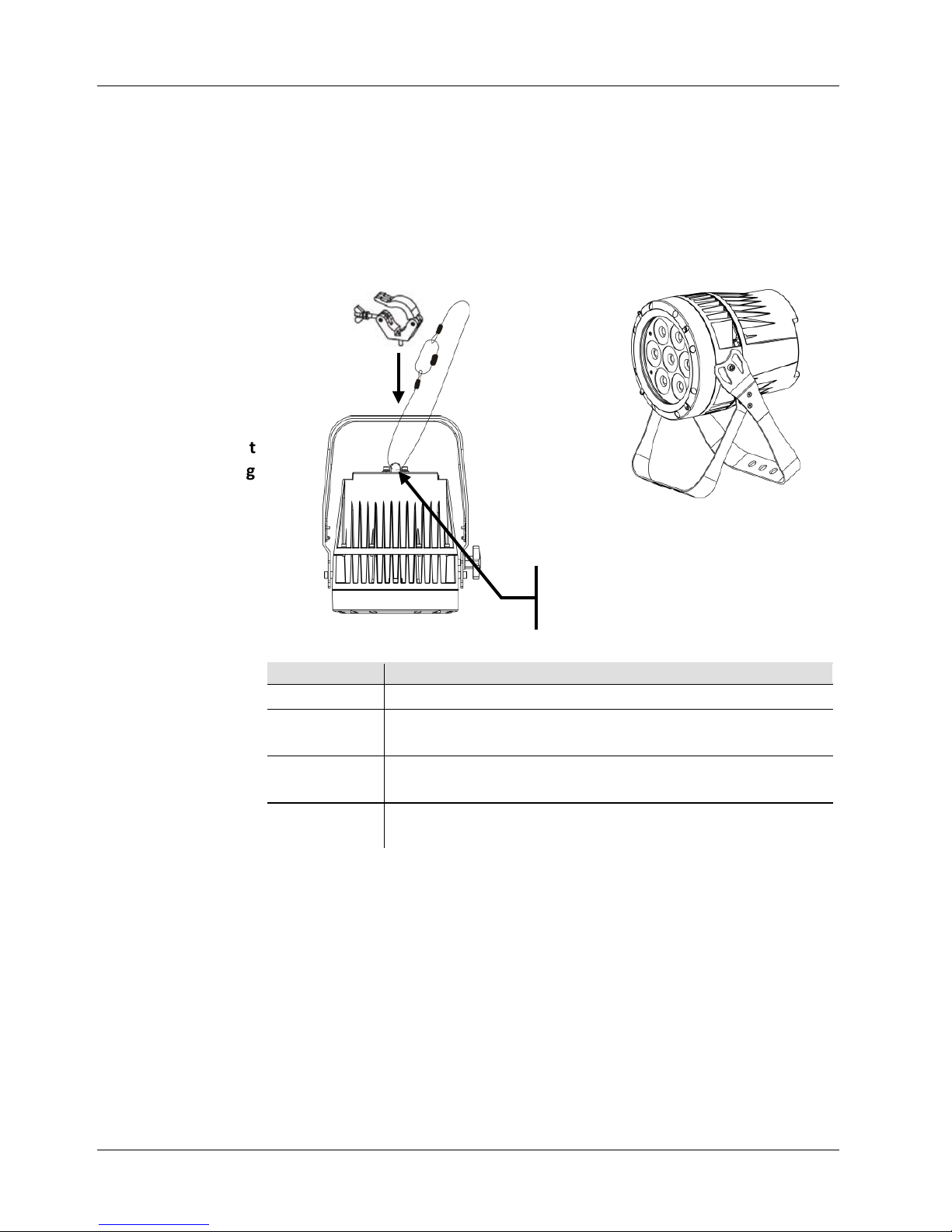

Mounting
Product
Mounting
Diagram
Control Panel
Description
Button
Function
<MENU>
Exits from the current menu or function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
<UP>
Navigates upwards through the menu list and increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list and decreases
the numeric value when in a function
Password
After being prompted, enter the password by pressing:
<UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
This password cannot be changed and must be used whenever prompted.
Secure the safety cable using
the passageway on the back
of the product.
Overhead Mounting
Floor Mounting

COLORado™ 1 Quad Tour QRG EN
4
Menu Options
Main Level
Programming Levels
Description
STAT
RED
000~255 Combine Red, Green, Blue, and
White to make a custom color
GREN
BLUE
WHIT
STRB 00~20
Selects the strobe frequency
(0~20 Hz)
AUTO
AT.
01~10
10 automatic programs
PR.
10 customizable programs
DMX
D.
000~512
Selects the DMX starting address
RUN
DMX
DMX mode
SLAV
Master/Slave mode
PERS
TOUR
10 Channels: R/G/B/W, dimmer,
strobe, color macro, auto/custom,
dimmer speed, auto speed
ARC.1
3-channel: R/G/B control
AR1.D
4-channel: R/G/B, dimmer
ARC.2
4-channel: R/G/B/W control
AR2.D
5-channel: R/G/B/W, dimmer
AR2.S
5-channel: R/G/B/W, dimmer,
strobe
HSV
3-channel: HSV control
EdIT PR. 01~
10 SC. 01~ 30
RED
000~
255
Combine Red, Green, Blue, and
White to generate a custom color
(0~100%)
GREN
BLUE
WHIT
STRB
00~
20
Selects the strobe frequency
(0~20 Hz)
TIME 000~
255
Defines the step duration
(0~100%)
FADE
Defines the fade duration
(0~100%)

EN COLORado™ 1 Quad Tour QRG
5
Main Level
Programming Levels
Description
SET
UPLd. ….
(Enter Passcode) Uploads custom programs to other
COLORado™ 1 Quad Tours
REST.
….
(Enter Passcode)
Defaults product to factory settings
DERR
BLAK
All LEDs turn off when DMX
signal is lost
SAVE
All LEDs stay on the last
command used when the DMX
signal is lost
COLO.
OFF
RGB set to “255” = max. output
RGbw.
RGB set to “255” = balanced white
UC.
Universal color balance
dim.
OFF
No dimmer
dIM1.
Dimmer curve
dIM2.
dIM3.
dIM4.
KEY
ON
Turns the password on or off
OFF
CAL …. Enter
Passcode
CAL1 WH.
1~11
RED
000~
255 Modifies the color macros used in the TOUR personality
GREN
BLUE
WHIT
CAL2
RED
000~255 Defines the color temperature used
when COLOR is set to RGB to W
GREN
BLUE

COLORado™ 1 Quad Tour QRG EN
6
DMX Values
TOUR
Channel
Function
Value
Percent/Setting
1
Dimmer
000 255
0~100%
2
Red
000 255
0~100% (Step Time if Auto 1~10 active)
3
Green
000 255
0~100% (Fade Time if Auto 1~10 active)
4
Blue
000 255
0~100%
5
White
000 255
0~100%
6 Color Macro + White Balance
000 010
011 030
031 050
051 070
071 090
091 110
111 130
131 150
151 170
171 200
201 205
206 210
211 215
216 220
221 225
226 230
231 235
236 240
241 245
246 250
251

255
No Function
R: 100% G: 0~100% B: 0
R: 100%~0 G: 100% B: 0
R: 0 G: 100% B: 0~100%
R: 0 G: 100%~0 B: 100%
R: 0~100% G: 0 B: 100%
R: 100% G: 0 B: 100%~0
R: 100% G: 0~100% B: 0~100%
R: 100%~0 G: 100%~0 B: 100%
R: 100% G: 100% B: 100% W: 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11
7 Strobe
000 009
010 255
No Function
0~20 Hz
8 Programs
000 040
041 049
050 059
060 069
070 079
080 089
090 099
100 109
110 119
120 129
130 139
140 149
150 159
160 169
170 179
180 189
190 199
200 209
210 219
220 229
230

255
No Function
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Custom 1
Custom 2
Custom 3
Custom 4
Custom 5
Custom 6
Custom 7
Custom 8
Custom 9
Custom 10

EN COLORado™ 1 Quad Tour QRG
7
TOUR
(Cont.)
Channel
Function
Value
Percent/Setting
9
Auto Speed
000 255
0~100% (Only when using Auto/Custom)
10 Dimmer Speed
000 009
010 029
030 069
070 129
130 189
190 255
Preset dimmer speed from display menu
Linear dimmer
Nonlinear dimming curve 1 (fastest)
Nonlinear dimming curve 2
Nonlinear dimming curve 3
Nonlinear dimming curve 4 (slowest)
ARC.1
Channel
Function
Value
Percent/Setting
1
Red
000 255
0~100%
2
Green
000 255
0~100%
3
Blue
000 255
0~100%
AR1.d
Channel
Function
Value
Percent/Setting
1
Dimmer
000 255
0~100%
2
Red
000 255
0~100%
3
Green
000 255
0~100%
4
Blue
000 255
0~100%
ARC.2
Channel
Function
Value
Percent/Setting
1
Dimmer
000 255
0~100%
2
Red
000 255
0~100%
3
Green
000 255
0~100%
4
Blue
000 255
0~100%
AR2.d
Channel
Function
Value
Percent/Setting
1
Dimmer
000 255
0~100%
2
Red
000 255
0~100%
3
Green
000 255
0~100%
4
Blue
000 255
0~100%
5
White
000 255
0~100%
AR2.s
Channel
Function
Value
Percent/Setting
1
Dimmer
000 255
0~100%
2
Red
000 255
0~100%
3
Green
000 255
0~100%
4
Blue
000 255
0~100%
5
White
000 255
0~100%
6 Strobe
000 009
010

255
No Function
0~20 Hz
HSV
Channel
Function
Value
Percent/Setting
1
Hue
000 255
0~100%
2
Saturation
000 255
0~100%
3
Value
000 255
0~100%

COLORado™ 1 Quad Tour QRG ES
8
Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del COLORado™ 1 Quad Tour
contiene información básica sobre el producto, como montaje, opciones de
menú y valores DMX. Descargue
el manual de usuario de
www.chauvetlighting.com para una información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidos en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
•NO abra este producto. No contiene piezas reparables por el usuario.
•NO mire a la fuente de luz cuando el producto esté encendido.
•CUIDADO: La carcasa de este producto está caliente cuando las luces
están encendidas.
•Monte este producto en una ubicación con ventilación adecuada, al
menos a 20'' (50 cm) de superficies adyacentes.
•
NO deje ningún material inflamable a menos de 50 cm de este producto
mientras esté funcionando o conectado a la alimentación.
•USE un cable de seguridad cuando monte este producto en lo alto.
•NO ponga en funcionamiento este producto en el exterior o en
cualquier ubicación en la que el polvo, calor excesivo, agua o humedad
puedan afectarlo.
•NO ponga en funcionamiento este producto si sospecha que la carcasa,
lentes o cables están dañados.
•NO conecte este producto a un atenuador o reostato.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Use SOLAMENTE los soportes de colgar/montar para mover este
producto
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•La máxima temperatura ambiente es de 104º F (40º C). No haga
funcionar este producto a temperaturas más altas.
Contacto
Fuera de EE.UU, Reino Unido o Irlanda, póngase en contacto con su
distribuidor para solicitar asistencia o devolver el producto.
Visite
www.chauvetlighting.com para información de contacto.
¿Qué va
Incluido?
•COLORado™ 1 Quad Tour
•Cable de alimentación
•Marco de gel
•Soporte para el marco de gel
•Tarjeta de garantía
•Guía de Referencia Rápida
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática
que puede funcionar con un rango de tensión de entrada de 100~240
VCA, 50/60 Hz.
Alimentación en
Cadena
Puede enlazar hasta 11 productos COLORado™ 1 Quad Tour a 120 VCA,
o 21 unidades a 230 VCA. Nunca sobrepase este número.

ES COLORado™ 1 Quad Tour QRG
9
Enchufe CA
Conexión
Cable (EE.UU)
Cable (Europa)
Color del tornillo
CA Cargado
Negro
Marrón
Amarillo/Bronce
CA Neutro
Blanco
Azul
Plata
CA Tierra
Verde/Amarillo
Verde/Amarillo
Verde
Enlace DMX
El COLORado™ 1 Quad Tour funcionará con un controlador DMX
usando una conexión serie DMX normal. Hay un Manual DMX
disponible en www.chauvetpro.com.
Conexión DMX
El COLORado™ 1 Quad Tour usa una conexión de datos DMX normal
para sus personalidades DMX: TOUR,ARC.1,AR1.D,ARC.2,AR2.D,
AR2.SyHSV.
Vea el Manual de usuario para conectar y configurar para
funcionamiento DMX.
Conexión
Maestro/Esclavo
El COLORado™ 1 Quad Tour usa la conexión de datos DMX para su
modo Maestro/Esclavo Vea el Manual de usuario para conectar y
configurar para funcionamiento Maestro/Esclavo.

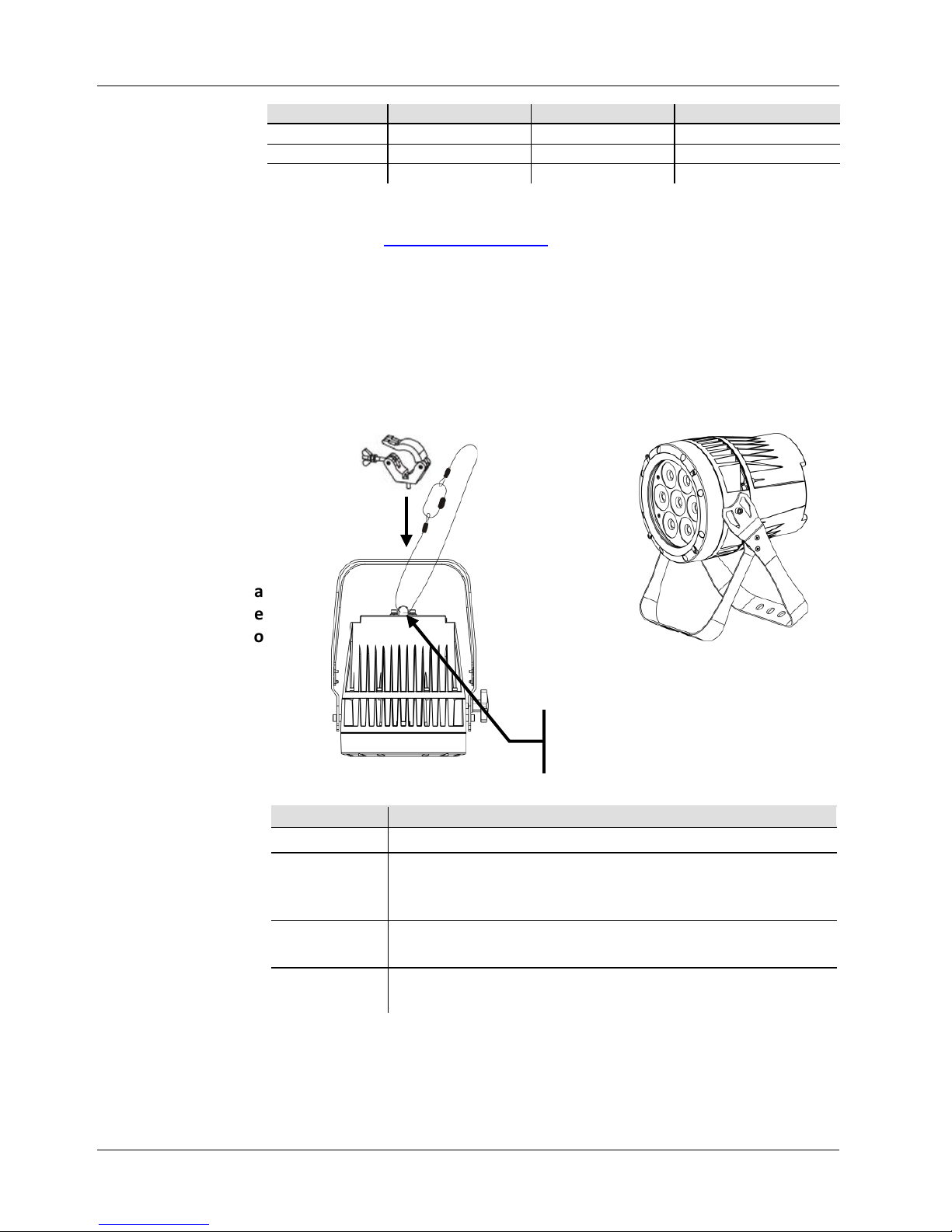

Montaje

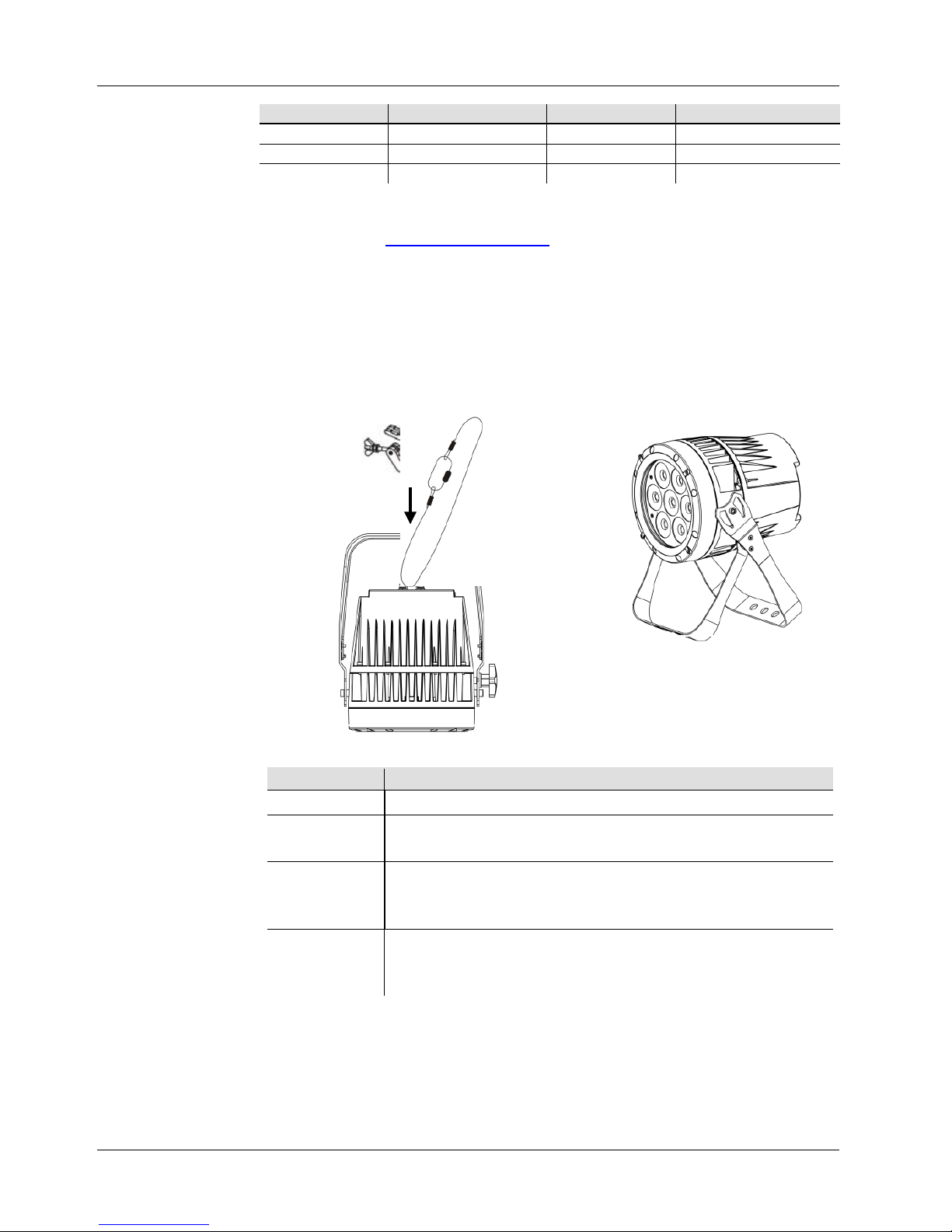

Diagrama
de Montaje
del Producto
Descripción
del Panel
de
Control
Botón
Función
<MENU>
Sala del menú o función actual
<ENTER>
Habilita el menú actualmente en pantalla o configura el
valor seleccionado actualmente dentro de la función
seleccionada
<UP>
Navega hacia arriba por la lista de menú y aumenta el
valor numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye el
valor numérico cuando está en una función
Contraseña
Después de que se le solicite, introduzca la contraseña pulsando:
<UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
Esta contraseña no se puede cambiar y se debe usar cuando se le solicite.
Asegure el cable de seguridad
usando el pasador de la parte
posterior del producto.
Montaje en alto
Montaje de suelo

COLORado™ 1 Quad Tour QRG ES
10
Opciones de Menú
Nivel
Principal
Niveles de Programación Descripción
STAT
RED
000~255 Combina Rojo, Verde, Azul y Blanco para formar un color
personalizado
GREN
BLUE
WHIT
STRB 00~20
Selecciona la frecuencia de
estroboscopio (0~20 Hz)
AUTO
AT.
01~10
10 programas automáticos
PR.
10 programas personalizables
DMX D. 000~512
Selecciona la dirección de inicio
DMX
RUN
DMX
Modo DMX
SLAV
Modo Maestro/Esclavo
PERS
TOUR
10 Canales: R/G/B/W, atenuador,
estroboscopio, macro de color,
auto/personalizado, velocidad
atenuador, velocidad automática
ARC.1
3 Canales: Control R/G/B
AR1.D
4 Canales: Atenuador R/G/B
ARC.2
4 Canales: Control R/G/B/W
AR2.D
5 Canales: Atenuador R/G/B/W,
atenuador
AR2.S
5 Canales: Atenuador R/G/B/W,
atenuador, estroboscopio
HSV
3 Canales: Control HSV
EdIT PR
.
01
~
10 SC. 01~
30
RED
000~
255
Combina Rojo, Verde, Azul y
Blanco para generar un color
personalizado (0~100%)
GREN
BLUE
WHIT
STRB
00~
20
Selecciona la frecuencia de
estroboscopio (0~20 Hz)
TIME 000~
255
Define la duración del paso
(0~100%)
FADE
Define la duración del fade
(0~100%)
