Chauvet Ovation C-640FC User manual

Quick Reference Guide
English EN
Español ES
Français FR
Nederlands NL

Ovation™ C-640FC QRG EN
2
About this
Guide
The Ovation™ C-640FC Quick Reference Guide (QRG) has basic product
information such as connection, mounting, menu options, and DMX values.
Download the User Manual from www.chauvetprofessional.com
for more
details.
Disclaimer
The information and specifications contained in this QRG are subject to change
without notice.
Safety Notes
•DO NOT open this product. It contains no user-serviceable parts.
•DO NOT look at the light source when the product is on.
•To eliminate unnecessary wear and improve its lifespan, during
periods of non-use completely disconnect the product from power via
breaker or by unplugging it.
•CAUTION: When transferring product from extreme temperature
environments, (e.g. cold truck to warm humid ballroom) condensation
may form on the internal electronics of the product. To avoid causing a
failure, allow product to fully acclimate to the surrounding
environment before connecting it to power.
•CAUTION: This product’s housing may be hot when lights are
operating.
•Mount this product in a location with adequate ventilation, at least
20 in (50 cm) from adjacent surfaces.
•DO NOT leave any flammable material within 50 cm of this product
while operating or connected to power.
•USE a safety cable when mounting this product overhead.
•DO NOT operate this product outdoors or in any location where dust,
excessive heat, water, or humidity may affect it.
•DO NOT operate this product if the housing, lenses, or cables appear
damaged.
•DO NOT connect this product to a dimmer or rheostat.
•ONLY connect this product to a grounded and protected circuit.
•ONLY use the hanging/mounting brackets or the handles to carry this
product.
•In the event of a serious operating problem, stop using immediately.
•The maximum ambient temperature is 113 °F (45 °C). Do not operate
this product at higher temperatures.
Contact
Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux, contact your
distribut
or to request support or return a product. Visit
www.chauvetprofessional.com for contact information.
What Is
Included
•Ovation™ C-640FC
•Neutrik® powerCON®
power cord
•2 Omega Brackets
•2 Gel Frames 5.32 x 9.65 in
(135 x 245 mm)
•Warranty Card
•Quick Reference Guide

Ovation™ C-640FC QRG EN
3
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100-240 VAC, 50/60 Hz.
To eliminate unnecessary wear and improve its lifespan, during
periods of non-
use completely disconnect the product from power via
breaker or by unplugging it.
Power Linking
You can link up to 9 Ovation™ C-640FC products at 120 VAC or
18
at 230 VAC. Never exceed this number. Power linking cords can be
purchased separately.
AC Plug
Connection
Wire (U.S.)
Wire (Europe)
Screw Color
AC Live
Black
Brown
Yellow/Brass
AC Neutral
White
Blue
Silver
AC Ground
Green/Yellow
Green/Yellow
Green
Replacing the
Fuse
1. Disconnect this product from power.
2. Using a Phillips #2 head screwdriver, unscrew the fuse holder cap
from the housing.
3.
Remove blown fuse and replace with a good fuse of the same type and
rating.
4. Screw the fuse holder cap back in place and reconnect power.
DMX Linking
The Ovation™ C-640FC will work with a DMX controller using a regular
DMX serial connection. A DMX Primer is available from
www.chauvetprofessional.com.
DMX Connection
The Ovation™ C-640FC uses a regular DMX data connection for its DMX
personalities: TOUR, TR16, ARC.1, AR1.D, ARC.2, ARC.3, AR3.D, AR3.S,
PIX1,PIX3, PX16,and HSV
. See the User Manual to connect and configure
for DMX operation.
Note: For optimum control of the 16-bit dimming channels in the TR16
personality, be sure that the dimming curve in SET > DIMX is set to OFF.
Master/Slave
Connection
The Ovation™ C-640FC uses the DMX data connection for its Master/Slave
mode. See the User Manual to connect and configure for Master/Slave
operation.

Ovation™ C-640FC QRG EN
4
Virtual Color
Wheel
The Ovation™ C-640FC includes a new feature called the Virtual Color Wheel
(VCW). This feature is available as a stand-
alone control mode for manual use
and also as a control channel in each of the products
DMX personalities. Over
thirty pre-mixed color
s based on popular gel colors from Rosco are available to
call up for easier programming. When manually selecting the colors on the
Virtual Color Wheel, the referenced gel number appears on the LED display for
convenient selection and ease-of-use.
Color Chart
DMX
Channel
Value
Display
Readout
Red
Value Green Value Blue Value White Value Amber Value
000 ó005
006 ó013
014 ó021
022 ó028
029 ó035
036 ó043
044 ó051
052 ó059
060 ó067
068 ó075
076 ó083
084 ó091
092 ó099
100 ó107
108 ó115
116 ó121
122 ó130
131 ó138
139 ó146
147 ó154
155 ó162
163 ó170
171 ó178
179 ó186
187 ó194
195 ó202
203 ó210
211 ó218
219 ó226
227 ó234
235 ó242
243 ó250
251 ó255
C90Y
R11
R312
R03
R18
R20
R21
R26
R27
R33
R337
R38
R41
R42
R44
R349
R54
R64
R364
R65
R80
R81
R82
R382
R83
R383
R91
R92
R93
R393
R90
000
255
255
255
240
245
255
170
245
255
042
155
226
255
255
255
255
173
000
000
000
000
000
000
020
000
000
000
043
063
000
005
000
000
250
213
216
129
108
109
039
002
000
000
064
154
008
006
041
027
226
255
185
239
249
248
239
000
144
034
255
255
255
255
255
000
000
000
000
000
002
000
000
000
000
000
000
006
024
000
000
010
024
042
062
039
062
205
117
062
255
255
255
000
003
015
022
000
000
000
000
020
000
072
035
000
000
000
002
245
165
045
010
024
130
000
080
099
255
205
011
108
205
000
000
031
084
255
125
070
000
000
000
255
255
190
255
255
255
255
031
000
234
255
255
150
055
000
000
255
215
205
000
000
000
000
000
000
000
035
055
000
000
015
000
Note: The colors above are simulated renditions of the color output
produced as compared to other similar incandescent products. Chauvet
makes no guarantee of the color output accuracy.

Ovation™ C-640FC QRG EN
5
Mounting
Before mounting this product, read the Safety Notes. Make sure the mounting
clamp is capable of supporting the weight of the product. For our Chauvet line
of mounting clamps, go to trusst.com/productcategory/base-plates-accessories-
clamps/.

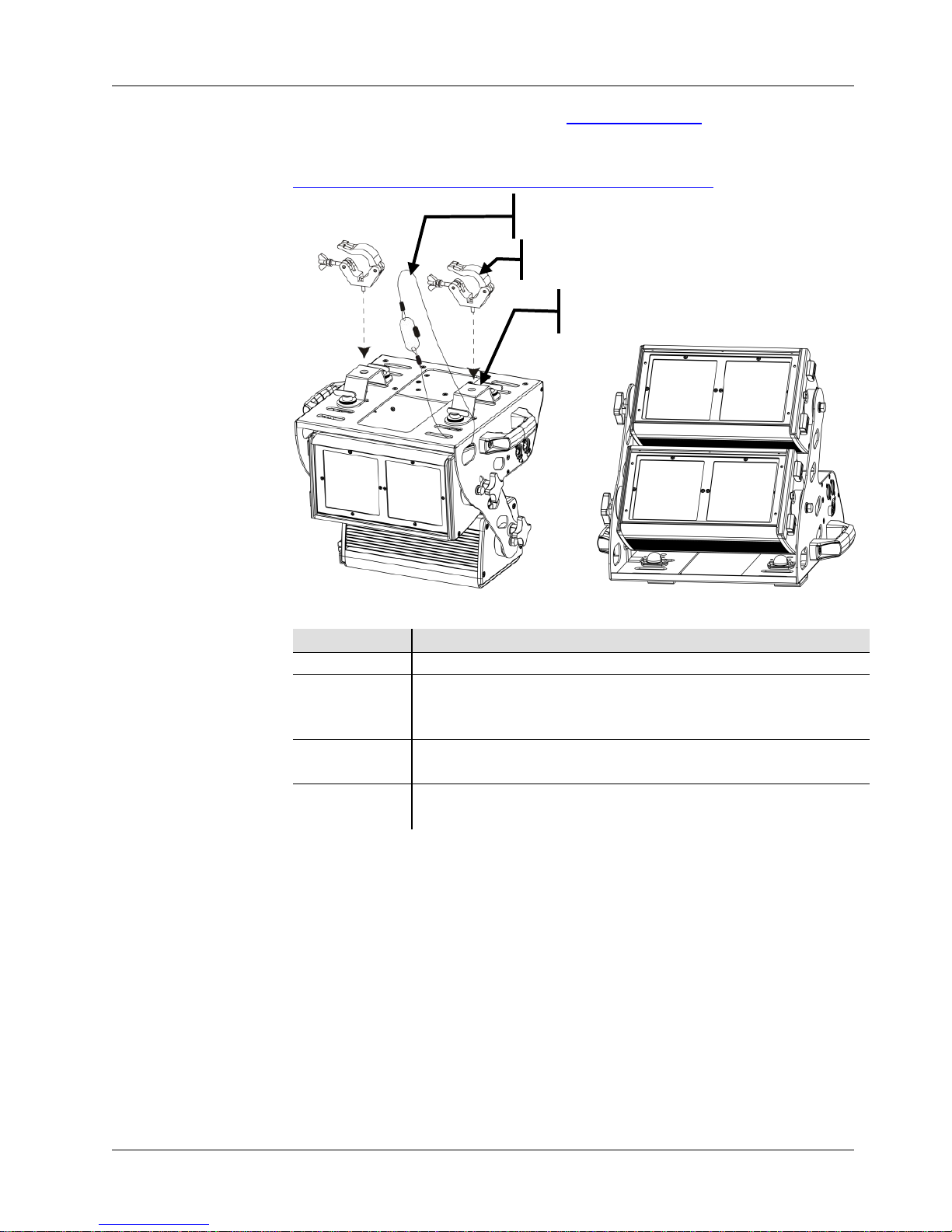

Product
Mounting
Diagram
Control Panel
Description
Button
Function
<MENU>
Exits from the current menu or function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
<UP>
Navigates upwards through the menu list and increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list and decreases
the numeric value when in a function
Passcode
After being prompted, enter the following passcode by pressing:
<UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
This passcode cannot be changed and must be used whenever prompted.
Overhead Mounting
Floor Mounting
Omega Bracket
(2x)
Safety Cable
Mounting Clamp

Ovation™ C-640FC QRG EN
6
Menu Options
Main Level
Programming Levels
Description
STAT
RED
X.000–X.255 Combines red, green, blue, white, and
amber to make a custom color (0–100%)
GREN
BLUE
WHIT
AMBR
STRB
S.000–S.020
Selects the strobe frequency (0–20 Hz)
VCW
C90Y
Virtual Color Wheel simulates the output
of each gel color from Rosco. Refer to the
Color Chart section for specific values.
R11
R312
R03
R18
R20
R21
R26
R27
R33
R337
R38
R41
R42
R44
R349
R54
R64
R364
R65
R80
R81
R82
R382
R83
R383
R91
R92
R93
R393
R90

Ovation™ C-640FC QRG EN
7
Menu Options (cont.)
Main Level
Programming Levels
Description
AUTO AT.01–AT.10 P.000–P.255
Selects automatic programs and auto
program speed
PR.01–PR.10
Selects customizable programs
RUN DMX
Receives DMX signals from the DMX
controller
SLAV
Receives DMX signals from the master
ADDR
D.001–D.512
Sets the DMX starting address
PERS
TOUR
12-channel: RGBWA, VCW, dimmer,
strobe, color macro, auto/custom, dimmer
speed, auto speed
TR16
18-channel: 16-bit- RGBWA, dimmer,
VCW, strobe, color macro, auto/custom,
dimmer speed, auto speed
ARC.1
4-channel: RGB control, VCW
AR1.D
5-channel: RGB, dimmer, VCW
ARC.2
5-channel: RGBW control, VCW
ARC.3
6-channel: RGBWA control, VCW
AR3.D
7-channel: RGBWA, dimmer, VCW
AR3.S
8-channel: RGBWA, dimmer, strobe,
VCW
HSV
3-channel: HSV control
PIX1
8-channel: RGB pixel control, VCW
PIX3
12-channel: RGBWA pixel control, VCW
PX16
24-channel: 16-bit- RGBWA pixel control,
dimmer, VCW
EDIT PR.01–
PR.10 SC.01– SC.30
RED
X.000–
X.255
Combines red, green, blue, white, and
amber to generate a custom color
(0–100%)
GREN
BLUE
WHIT
AMBE
STRB
S.000–
S.020
Selects the strobe frequency (0–20 Hz)
TIME
T.000–
T.255
Defines the step duration (slow to fast)
FADE
F.000–
F.255
Defines the fade duration (slow to fast)

Ovation™ C-640FC QRG EN
8
Menu Options (cont.)
Main Level
Programming Levels
Description
SET
KEY
ON
Sets to key lock (Passcode mode)
OFF
UPLD
*****
(Enter
Passcode)
SEND
OK Uploads custom programs to other
Ovation™ C-640FCs
REST
*****
(Enter
Passcode)
SEND
OK Resets the fixture to factory defaults
COLR
OFF
RGB set to 255 = max. output
RGBW
RGB set to 255 = balanced white
UC.
Universal color balance
DIMX
OFF
Selects dimming profiles from fast
(DIM1) to slow (DIM4) or OFF
DIM1
DIM2
DIM3
DIM4
DERR SAVE
Continues with last command upon
loss of DMX control
BLAK
Blacks out fixture upon loss of DMX
SLCK
OFF
Sets main level access lock
ON
STRB
SPEC
Selects the strobe behavior displayed
in TOUR and TR16 personalities
CLAS
MCON SELF
No DMX signals are sent through DMX
output
MAST
Sends DMX signals to Ovation™
C-640FC slaves
CAL *****
(Enter
Passcode)
CAL1 WH.01–
WH.11
RED
X.000–
X.255
Modifies the color macros used in the
TOUR and TR16 personalities
GREN
BLUE
WHIT
AMBE
CAL2
RED
Defines the color temperature used
when COLRis set to RGBW
GREN
BLUE
CALR
*****
(Enter
Passcode)
Defaults CAL to factory settings

Ovation™ C-640FC QRG EN
9
DMX Values
TOUR
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0–100%
2 Red 000 ó255
0–100%
(Step Duration if Custom 1–10 active)
3 Green 000 ó255
0–100%
(Fade Duration if Custom 1–10 active)
4
Blue
000 ó255
0–100%
5
White
000 ó255
0–100%
6
Amber
000 ó255
0–100%
7 Virtual Color Wheel
000 ó255
Refer to the Color Chart section for specific
values
8 Color Macro +
White Balance
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251
ó
255
No function
R: 100% G: 0–100% B: 0
R: 100%-0 G: 100% B: 0
R: 0 G: 100% B: 0–100%
R: 0 G: 100%-0 B: 100%
R: 0–100% G: 0 B: 100%
R: 100% G: 0 B: 100%-0
R: 100% G: 0–100% B: 0–100%
R: 100%-0 G: 100%-0 B: 100%
RGBWA: 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11

Ovation™ C-640FC QRG EN
10
DMX Values (cont.)
TOUR
(cont.)
Channel
Function
Value
Percent/Setting
9
Special Strobe
000 ó009
010 ó099
100 ó109
110 ó179
180 ó189
190 ó255
No function
Slow to fast
No function
Lighting effect, slow to fast
No function
Random
Classic Strobe
000 ó009
010 ó019
020 ó029
030 ó039
040 ó049
050 ó059
060 ó069
070 ó079
080 ó089
090 ó099
100 ó109
110 ó119
120 ó129
130 ó139
140 ó149
150 ó159
160 ó169
170 ó179
180 ó189
190 ó199
200 ó255
No function
1 Hz
2 Hz
3 Hz
4 Hz
5 Hz
6 Hz
7 Hz
8 Hz
9 Hz
10 Hz
11 Hz
12 Hz
13 Hz
14 Hz
15 Hz
16 Hz
17 Hz
18 Hz
19 Hz
20 Hz
10 Programs
000 ó040
041 ó050
051 ó060
061 ó070
071 ó080
081 ó090
091 ó100
101 ó110
111 ó120
121 ó130
131 ó140
141 ó150
151 ó160
161 ó170
171 ó180
181 ó190
191 ó200
201 ó210
211 ó220
221 ó230
231 ó255
No function
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Custom 1
Custom 2
Custom 3
Custom 4
Custom 5
Custom 6
Custom 7
Custom 8
Custom 9
Custom 10
11
Auto Speed
000 ó255
0–100%
12 Dimmer Speed
000 ó009
010 ó029
030 ó069
070 ó129
130 ó189
190 ó255
Preset dimmer speed from display menu
Linear dimmer
Nonlinear dimming curve 1 (fastest)
Nonlinear dimming curve 2
Nonlinear dimming curve 3
Nonlinear dimming curve 4 (slowest)
*Select strobe
function in the
main menu under
SET > STRB,
select SPEC or
CLAS

Ovation™ C-640FC QRG EN
11
DMX Values (cont.)
TR16
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Fine Dimmer
000 ó255
0–100%
3
Red
000 ó255
0–100%
4
Fine Red
000 ó255
0–100%
5
Green
000 ó255
0–100%
6
Fine Green
000 ó255
0–100%
7
Blue
000 ó255
0–100%
8
Fine Blue
000 ó255
0–100%
9
White
000 ó255
0–100%
10
Fine White
000 ó255
0–100%
11
Amber
000 ó255
0–100%
12
Fine Amber
000 ó255
0–100%
13 Virtual Color Wheel
000 ó255
Refer to the Color Chart section for specific
values
14 Color Macro +
White Balance
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251 ó255
No function
R: 100% G: 0–100% B: 0
R: 100%-0 G: 100% B: 0
R: 0 G: 100% B: 0–100%
R: 0 G: 100%-0 B: 100%
R: 0–100% G: 0 B: 100%
R: 100% G: 0 B: 100%-0
R: 100% G: 0–100% B: 0–100%
R: 100%-0 G: 100%-0 B: 100%
RGBWA: 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11

Ovation™ C-640FC QRG EN
12
DMX Values (cont.)
TR16
(cont.)
Channel
Function
Value
Percent/Setting
15
Special Strobe
000 ó009
010 ó099
100 ó109
110 ó179
180 ó189
190 ó255
No function
Slow to fast
No function
Lighting effect, slow to fast
No function
Random
Classic Strobe
000 ó009
010 ó019
020 ó029
030 ó039
040 ó049
050 ó059
060 ó069
070 ó079
080 ó089
090 ó099
100 ó109
110 ó119
120 ó129
130 ó139
140 ó149
150 ó159
160 ó169
170 ó179
180 ó189
190 ó199
200 ó255
No function
1 Hz
2 Hz
3 Hz
4 Hz
5 Hz
6 Hz
7 Hz
8 Hz
9 Hz
10 Hz
11 Hz
12 Hz
13 Hz
14 Hz
15 Hz
16 Hz
17 Hz
18 Hz
19 Hz
20 Hz
16 Programs
000 ó040
041 ó050
051 ó060
061 ó070
071 ó080
081 ó090
091 ó100
101 ó110
111 ó120
121 ó130
131 ó140
141 ó150
151 ó160
161 ó170
171 ó180
181 ó190
191 ó200
201 ó210
211 ó220
221 ó230
231 ó255
No function
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Custom 1
Custom 2
Custom 3
Custom 4
Custom 5
Custom 6
Custom 7
Custom 8
Custom 9
Custom 10
*Select strobe
function in the
main menu under
SET > STRB,
select SPEC or
CLAS

Ovation™ C-640FC QRG EN
13
DMX Values (cont.)
TR16
(cont.)
Channel
Function
Value
Percent/Setting
17
Auto Speed
000 ó255
0–100%
18 Dimmer Speed
000 ó009
010 ó029
030 ó069
070 ó129
130 ó189
190 ó255
Preset dimmer speed from display menu
Linear dimmer
Nonlinear dimming curve 1 (fastest)
Nonlinear dimming curve 2
Nonlinear dimming curve 3
Nonlinear dimming curve 4 (slowest)
ARC.1
Channel
Function
Value
Percent/Setting
1
Red
000 ó255
0–100%
2
Green
000 ó255
0–100%
3
Blue
000 ó255
0–100%
4 Virtual Color Wheel
000 ó255
Refer to the Color Chart section for specific
values
AR1.D
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100%
3
Green
000 ó255
0–100%
4
Blue
000 ó255
0–100%
5 Virtual Color Wheel
000 ó255
Refer to the Color Chart section for specific
values
PIX3
Channel
Function
Value
Percent/Setting
1
Pixel 1 Red
000 ó255
0–100%
2
Pixel 1 Green
000 ó255
0–100%
3
Pixel 1 Blue
000 ó255
0–100%
4
Pixel 1 White
000 ó255
0–100%
5
Pixel 1 Amber
000 ó255
0–100%
6
Pixel 1 Virtual
Color Wheel
000 ó255
Refer to the Color Chart section for specific
values
7
Pixel 2 Red
000 ó255
0–100%
8
Pixel 2 Green
000 ó255
0–100%
9
Pixel 2 Blue
000 ó255
0–100%
10
Pixel 2 White
000 ó255
0–100%
11
Pixel 2 Amber
000 ó255
0–100%
12
Pixel 2 Virtual
Color Wheel
000 ó255
Refer to the Color Chart section for specific
values

Ovation™ C-640FC QRG EN
14
DMX Values (cont.)
ARC.2
Channel
Function
Value
Percent/Setting
1
Red
000 ó255
0–100%
2
Green
000 ó255
0–100%
3
Blue
000 ó255
0–100%
4
White
000 ó255
0–100%
5 Virtual Color Wheel
000 ó255
Refer to the Color Chart section for specific
values
ARC.3
Channel
Function
Value
Percent/Setting
1
Red
000 ó255
0–100%
2
Green
000 ó255
0–100%
3
Blue
000 ó255
0–100%
4
White
000 ó255
0–100%
5
Amber
000 ó255
0–100%
6 Virtual Color Wheel
000 ó255
Refer to the Color Chart section for specific
values
AR3.D
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100%
3
Green
000 ó255
0–100%
4
Blue
000 ó255
0–100%
5
White
000 ó255
0–100%
6
Amber
000 ó255
0–100%
7 Virtual Color Wheel
000 ó255
Refer to the Color Chart section for specific
values

Ovation™ C-640FC QRG EN
15
DMX Values (cont.)
AR3.S
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100%
3
Green
000 ó255
0–100%
4
Blue
000 ó255
0–100%
5
White
000 ó255
0–100%
6
Amber
000 ó255
0–100%
7
Virtual Color
Wheel
000 ó255
Refer to the Color Chart section for specific
values
8 Classic Strobe
000 ó009
010 ó019
020 ó029
030 ó039
040 ó049
050 ó059
060 ó069
070 ó079
080 ó089
090 ó099
100 ó109
110 ó119
120 ó129
130 ó139
140 ó149
150 ó159
160 ó169
170 ó179
180 ó189
190 ó199
200 ó255
No function
1 Hz
2 Hz
3 Hz
4 Hz
5 Hz
6 Hz
7 Hz
8 Hz
9 Hz
10 Hz
11 Hz
12 Hz
13 Hz
14 Hz
15 Hz
16 Hz
17 Hz
18 Hz
19 Hz
20 Hz
PIX1
Channel
Function
Value
Percent/Setting
1
Pixel 1 Red
000 ó255
0–100%
2
Pixel 1 Green
000 ó255
0–100%
3
Pixel 1 Blue
000 ó255
0–100%
4
Pixel 1 Virtual
Color Wheel
000 ó255
Refer to the Color Chart section for specific
values
5
Pixel 2 Red
000 ó255
0–100%
6
Pixel 2 Green
000 ó255
0–100%
7
Pixel 2 Blue
000 ó255
0–100%
8
Pixel 2 Virtual
Color Wheel
000 ó255
Refer to the Color Chart section for specific
values

Ovation™ C-640FC QRG EN
16
DMX Values (cont.)
HSV
Channel
Function
Value
Percent/Setting
1
Hue
000 ó255
0–100%
2
Saturation
000 ó255
0–100%
3
Value
000 ó255
0–100%
PX16
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Fine Dimmer
000 ó255
0–100%
3
Pixel 1 Red
000 ó255
0–100%
4
Pixel 1 Fine Red
000 ó255
0–100%
5
Pixel 1 Green
000 ó255
0–100%
6
Pixel 1 Fine Green
000 ó255
0–100%
7
Pixel 1 Blue
000 ó255
0–100%
8
Pixel 1 Fine Blue
000 ó255
0–100%
9
Pixel 1 White
000 ó255
0–100%
10
Pixel 1 Fine White
000 ó255
0–100%
11
Pixel 1 Amber
000 ó255
0–100%
12
Pixel 1 Fine Amber
000 ó255
0–100%
13
Pixel 1 Virtual
Color Wheel
000 ó255
Refer to the Color Chart section for specific
values
14
Pixel 2 Red
000 ó255
0–100%
15
Pixel 2 Fine Red
000 ó255
0–100%
16
Pixel 2 Green
000 ó255
0–100%
17
Pixel 2 Fine Green
000 ó255
0–100%
18
Pixel 2 Blue
000 ó255
0–100%
19
Pixel 2 Fine Blue
000 ó255
0–100%
20
Pixel 2 White
000 ó255
0–100%
21
Pixel 2 Fine White
000 ó255
0–100%
22
Pixel 2 Amber
000 ó255
0–100%
23
Pixel 2 Fine Amber
000 ó255
0–100%
24
Pixel 2 Virtual
Color Wheel
000 ó255
Refer to the Color Chart section for specific
values
Ovation™ C-640FC Sections for DMX Pixel Control
Pixel 1
Pixel 2

Ovation™ C-640FC GRR ES
17
Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del Ovation™ C-640FC contiene
información básica sobre el producto,
como montaje, opciones de menú y
valores DMX. Descargue el manual de usuario de
www.chauvetprofessional.com para información más detallada.
Exención de
Responsabilidad
La información y especificacione
s contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
•NO abra este producto. No contiene piezas reparables por el usuario.
•NO mire a la fuente de luz cuando el producto esté encendido.
•Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor
o desenchufándolo, durante los periodos en los que no se use.
•Cuidado: cuando transfiera el producto desde ambientes con
temperatura extrema (p. ej., del remolque frío de un camión a una
sala de baile con calor y humedad), puede formarse condensación en
la electrónica interna del producto. Para evitar que se produzca una
avería, deje que el producto se aclimate completamente al ambiente
antes de conectar la alimentación.
•¡CUIDADO! La carcasa de este producto está caliente cuando las
luces están en funcionamiento.
•Monte este producto en una ubicación con ventilación adecuada, al
menos a 20'' (50 cm) de superficies adyacentes.
•NO deje ningún material inflamable a menos de 50 cm de este
producto mientras esté funcionando o conectado a la alimentación.
•USE un cable de seguridad cuando monte este producto en lo alto.
•NO ponga en funcionamiento este producto en el exterior o en
cualquier ubicación en la que el polvo, calor excesivo, agua o
humedad puedan afectarlo.
•NO ponga en funcionamiento este producto si sospecha que la
carcasa, lentes o cables están dañados.
•NO conecte este producto a un atenuador o reostato.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Use SOLAMENTE los soportes de colgar/montar o las asas para
mover este producto.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•La máxima temperatura ambiente es de 113 °F (45 °C). No haga
funcionar este producto a temperaturas más altas.
Contacto
Fuera de EE.UU, Reino Unido, Irlanda, México o Benelux, póngase en
contacto con su distribuidor para solicitar asistencia o devolver el producto.
Visite www.chauvetprofessional.com para información de contacto.

Ovation™ C-640FC GRR ES
18
Qué va
Incluido
•Ovation™ C-640FC
•Cable de Alimentación
Neutrik® powerCON®
•2 Soportes Omega
•2 Marcos de Gel accesorios
5,32 x 9,65 '' (135 x 245 mm)
•Tarjeta de Garantía
•Guía de Referencia Rápida
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática que
puede funcionar con un rango de tensión de entrada de
100–240 VCA, 50/60 Hz.
Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor o
desenchufándolo, durante los periodos en los que no se use.
Alimentación en
Cadena
Puede enlazar hasta 9 productos Ovation™ C-640FC a 120 V, o 18 productos
a 230 V. Los cables de alime
ntación en cadena se pueden adquirir por
separado.
Enchufe CA
Conexión
Cable (EE.UU)
Cable (Europa)
Color del Tornillo
CA Cargado
Negro
Marrón
Amarillo/Bronce
CA Neutro
Blanco
Azul
Plata
CA Tierra
Verde/Amarillo
Verde/Amarillo
Verde
Sustitución del
Fusible
1. Desconecte el producto de la toma de corriente.
2. Con un destornillador de estrella Nº2 desatornille la tapa del
portafusibles.
3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del
mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de
nuevo la alimentación.
Enlace DMX
El Ovation™ C-640FC funcionará con un controlador DMX usando una
conexión serie DMX normal. Hay un Manual DMX disponible en
www.chauvetprofessional.com.
Conexión DMX
El Ovation™ C-640FC usa una conexión de datos DMX normal para sus
personalidades DMX: TOUR, TR16, ARC.1, AR1.D, ARC.2, ARC.3
,
AR3.D, AR3.S,PIX1,PIX3, PX16, y HSV.
Vea el Manual de usuario para
conectar y configurar para funcionamiento DMX
Nota: Para un control óptimo de los canales de atenuación de 16 bits en la
personalidad TR16, asegúrese de que ambas curvas de atenuación en
SET > DIMX están configuradas en OFF.
Conexión
Maestro/Esclavo
El Ovation™ C-640FC usa la conexión de datos DMX para su modo
Maestro/Esclavo Vea el Manual de usuario para conectar y configurar para
funcionamiento Maestro/Esclavo.

Ovation™ C-640FC GRR ES
19
Rueda de Color
Virtual (VCW)
El Ovation™ C-640FC cuenta con una nueva característica llamada Rueda de
Color Virtual (VCW). Esta característica está disponible como modo de control
independiente para uso manual y también como canal de control en cada una de
las personalidades DMX del dispositivo. Más una treintena de colores pre-
mezclados basado
s en los colores de gel más populares de Rosco están
disponibles para su utilización, facilitando la programación. Cuando seleccione
los colores manualmente en la Rueda de Color Virtual, el número de gel
correspondiente aparecerá en la pantalla LED para un
a selección más cómoda y
facilidad de uso.
Tabla de Colores
Valor del
Canal
DMX
Lectura
en
Pantalla
Valor
Rojo Valor Verde Valor Azul Valor Blanco Valor Ámbar
000 ó005
006 ó013
014 ó021
022 ó028
029 ó035
036 ó043
044 ó051
052 ó059
060 ó067
068 ó075
076 ó083
084 ó091
092 ó099
100 ó107
108 ó115
116 ó121
122 ó130
131 ó138
139 ó146
147 ó154
155 ó162
163 ó170
171 ó178
179 ó186
187 ó194
195 ó202
203 ó210
211 ó218
219 ó226
227 ó234
235 ó242
243 ó250
251 ó255
C90Y
R11
R312
R03
R18
R20
R21
R26
R27
R33
R337
R38
R41
R42
R44
R349
R54
R64
R364
R65
R80
R81
R82
R382
R83
R383
R91
R92
R93
R393
R90
000
255
255
255
240
245
255
170
245
255
042
155
226
255
255
255
255
173
000
000
000
000
000
000
020
000
000
000
043
063
000
005
000
000
250
213
216
129
108
109
039
002
000
000
064
154
008
006
041
027
226
255
185
239
249
248
239
000
144
034
255
255
255
255
255
000
000
000
000
000
002
000
000
000
000
000
000
006
024
000
000
010
024
042
062
039
062
205
117
062
255
255
255
000
003
015
022
000
000
000
000
020
000
072
035
000
000
000
002
245
165
045
010
024
130
000
080
099
255
205
011
108
205
000
000
031
084
255
125
070
000
000
000
255
255
190
255
255
255
255
031
000
234
255
255
150
055
000
000
255
215
205
000
000
000
000
000
000
000
035
055
000
000
015
000
Nota: Los colores listados son interpretaciones simuladas de la emisión de
color generada en comparación con otros productos incandescentes
similares. Chauvet no garantiza la exactitud del color emitido.

Ovation™ C-640FC GRR ES
20
Montaje
Antes de montar este producto, lea las Notas de seguridad. Asegúrese de que las
abrazaderas de montaje son capaces de soportar el peso del producto. Para
nuestra línea Chauvet de abrazaderas de montaje, visite
trusst.com/productcategory/base-plates-accessories-clamps/.
Diagrama
de Montaje
del Producto
Descripción del
Panel de
Control
Botón
Función
<MENU>
Sale del menú o función actual
<ENTER>
Habilita el menú actualmente en pantalla o configura el
valor seleccionado actualmente dentro de la función
seleccionada
<UP>
Navega hacia arriba por la lista de menú y aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye el
valor numérico cuando está en una función
Código de
acceso
Después de que se le solicite, introduzca el siguiente código de acceso pulsando:
<UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
Este código no se puede cambiar y se debe usar cuando se le solicite.
Montaje en Alto
Soporte Omega
(2x)
Cable de Seguridad
Montaje en Suelo
Soporte de Montaje
