Chauvet Intimidator Beam LED 350 User manual

Quick Reference Guide

Intimidator™ Spot LED 350 QRG EN
Page 2 of 60
About This
Guide
The Intimidator™ Spot LED 350 Quick Reference Guide (QRG) has basic
product information such as mounting, menu options, and DMX values.
Download the User Manual from www.chauvetlighting.com for more details.
Disclaimer
The information and specifications contained in this QRG are subject to change
without notice.
Safety Notes
These Safety Notes include important safety information about installation, use,
and maintenance.
•This product is not intended for permanent installation.
•ONLY connect this product to a grounded and protected circuit.
•Always disconnect from power before cleaning or replacing the fuse.
•DO NOT look at the light source when the product is on.
•Make sure the power cord is not crimped or damaged.
•Never disconnect this product from power cord by pulling or tugging on
the cord.
•When mounting this product overhead, use a safety cable.
•DO NOT allow flammable materials close to the unit while operating.
•DO NOT touch this product when it is operating because it may be hot.
•The voltage of the outlet to which you are connecting this product must
be within the range stated on the decal or rear panel of the product.
•This product is for indoor use only! (IP20) To prevent risk of fire or
shock, do not expose this product to rain or moisture.
•Always mount this product in a location with adequate ventilation, at
least 20 in (50 cm) from adjacent surfaces.
•Be sure that no ventilation slots on the unit’s housing are blocked.
•Never connect this product to a dimmer or rheostat.
•Replace the fuse with another of the same type and rating.
•ONLY use the hanging/mounting bracket or the handles to carry this
product.
•The maximum ambient temperature is 104° F (40° C). Do not operate
this product at higher temperatures.
•In the event of a serious operating problem, stop using immediately.
•
DO NOT open this product. It contains no user-serviceable parts.
Contact
Outside the U.S., United Kingdom, or Ireland, contact your distributor to request
support or return a product. Visit www.chauvetlighting.com
for contact
information.
What Is
Included
•Intimidator™ Spot LED 350
•Hanging Bracket with Mounting
Hardware
•Power Cord
•Warranty Card
•
Quick Reference Guide
To Begin
Unpack your Intimidator™ Spot LED 350 and make sure you have received all
parts in good condition. If the box or contents appear damaged, notify the carrier
immediately, not CHAUVET®.

EN Intimidator™ Spot LED 350 QRG
Page 3 of 60
Product
Description
The Intimidator™ Spot LED 350 is an LED moving head light that has a
motorized focus for crisp gobo effects. Built-
in effect macros and
move-in-black features minimize programming time and auto programs
generate
easyshows.
Product Overview
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100~240 VAC, 50/60 Hz.
Power Linking
You can link up to 3 Intimidator™ Spot LED 350 units at 120 VAC and 7 units
at 230 VAC. You should never exceed this number.
Fuse
Replacement
1. Disconnect the product from power.
2. Using a flat-head screwdriver, loosen the fuse holder and pull straight out.
3. Remove the blown fuse from the holder and replace with a fuse of the
exact same type and rating.
4. Re-insert the fuse holder and reconnect power.

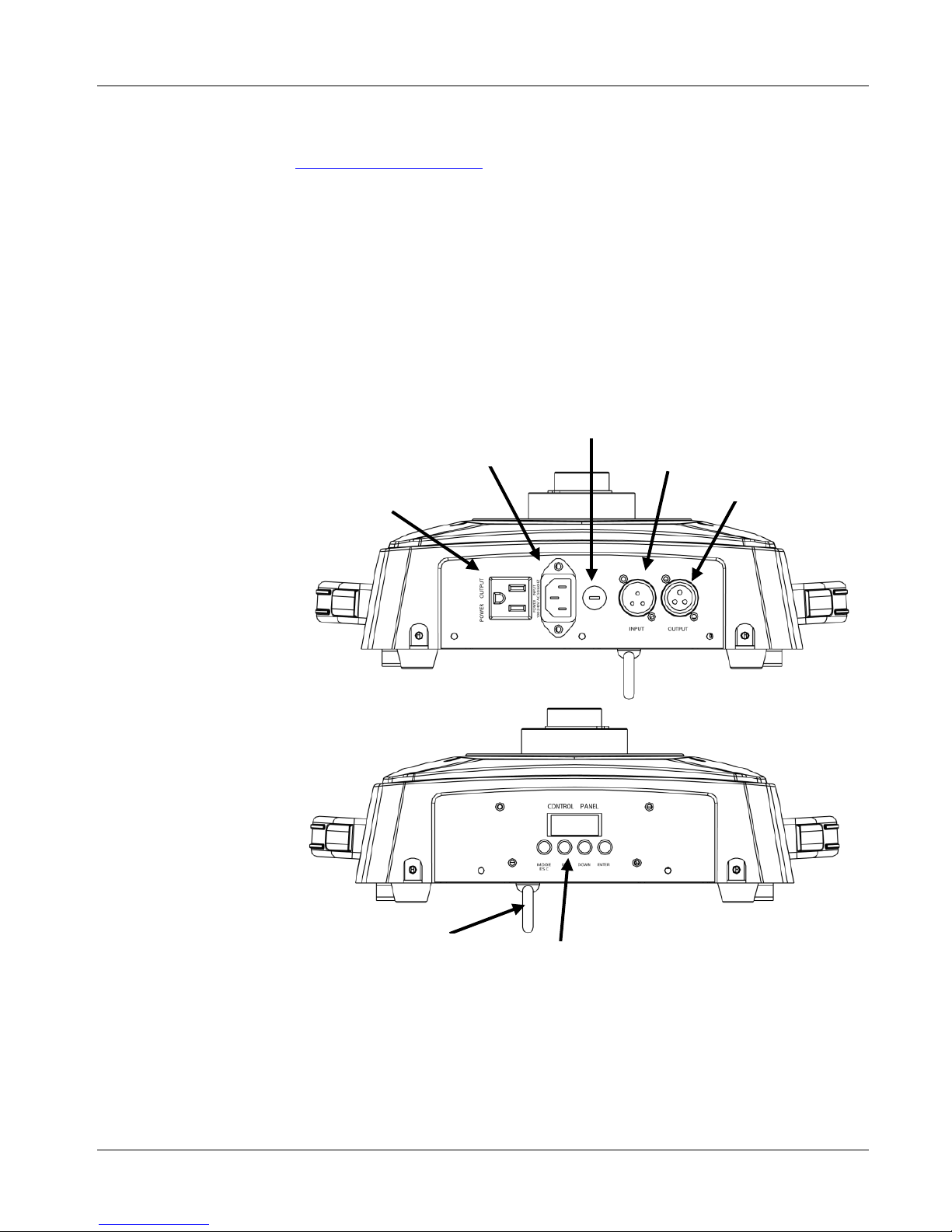

Front Panel
Back Panel
DMX In
Power In
Fuse Holder
Power Out
DMX Out
Safety Loop
Control Panel and
Button Menu

Intimidator™ Spot LED 350 QRG EN
Page 4 of 60
Mounting
Before mounting this product, read the SafetyNotes.
Product
Mounting
Diagram
Control Panel
Description
Button
Function
<MODE/ESC>
Exits from the current menu or function
<UP>
Navigates upwards through the menu list and increases
the numeric value when in a function
<DOWN>
Navigates downwards through the menu list and
decreases the numeric value when in a function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
DMX Linking
The Intimidator™ Spot LED 350 can work with a DMX controller when linked
by DMX serial connections.
Instructions for connecting and configuring this
product for DMX operation are in the User Manual.
If you are not familiar with
DMX, download the DMX Primer from www.chauvetlighting.com.
Starting
Address
To ensure full access to all channels in each DMX mode, the highest
recommended DMX address is 499.
Master/Slave
Connection
The Intimidator™ Spot LED 350 uses the DMX data connection for its
Master/Slave mode. Instructions for connecting and configuring this product for
Master/Slave operation are in the User Manual.
Bracket Attachment (x2)
Rubber Feet(x4)
Safety Loop Attachment Point

EN Intimidator™ Spot LED 350 QRG
Page 5 of 60
Menu Options
Main Level
Programming Levels
Description
DMX Address
001–512
Sets the DMX starting address
Operation Modes
SLAv (Son)
Slave operating mode
NASL (SLoU)
Automatic mode, slow program
NAFA (FASt)
Automatic mode, fast program
NStS (SrUn)
Sound Active Mode
Pan
Normal Pan
PAn
Normal Pan operation
Inverse Pan
r PAn
Inverse Pan operation
Tilt
Normal Tilt
tiL
Normal Tilt operation
Inverse Tilt
r tiL
Inverse Tilt operation
Display
Normal Display
diS
Change the LCD display text position
Inverse Display
r diS
Channel Mode
14-Channel Mode
14CH
Selects the DMX personality
8-Channel Mode
8CH
Manual Pan Range
Pan 540º
PA54
Select Pan angle range
Pan 360º
PA36
Pan 180º
PA18
Manual Tilt Range
Tilt 270º
Ti27
Select Tilt angle range
Tilt 180º
Ti18
Tilt 90º
Ti 9
Reset
rESt
Resets fixture
Load
LoAd
Load factory defaults
DMX Values
14-CH
Channel
Function
Value
Percent/Setting
1
Pan
000 ó255
0–540°
2
Fine Pan
000 ó255
Fine control of panning
3
Tilt
000 ó255
0–270°
4
Fine Tilt
000 ó255
Fine control of tilting
5
Speed
000 ó255
Pan/Tilt speed (fast to slow)
6 Color Wheel
000 ó006
White
007 ó013
Yellow
014 ó020
Pink
021 ó027
Green
028 ó034
Red
035 ó041
Light Blue
042 ó048
Kelly Green
049 ó055
Orange
056 ó063
Dark Blue
064 ó070
White + Yellow
071 ó077
Yellow + Pink
078 ó084
Pink + Green
085 ó091
Green + Red
092 ó098
Red + Light Blue
099 ó105
Light Blue + Kelly Green

Intimidator™ Spot LED 350 QRG EN
Page 6 of 60
DMX Values (cont.)
14-CH
(cont.)
Channel
Function
Value
Percent/Setting
6 Color Wheel
106 ó112
Kelly Green + Orange
113 ó119
Orange + Dark Blue
120 ó127
Dark Blue + White
128 ó191
Color cycling rainbow with increasing speed
192 ó255
Reverse color cycling rainbow with increasing
speed
7 Gobo Wheel
064 ó071
Gobo 7 shake, from slow to fast
072 ó079
Gobo 6 shake, from slow to fast
080 ó087
Gobo 5 shake, from slow to fast
088 ó095
Gobo 4 shake, from slow to fast
096 ó103
Gobo 3 shake, from slow to fast
104 ó111
Gobo 2 shake, from slow to fast
112 ó119
Gobo 1 shake, from slow to fast
120 ó127
Open
128 ó191
Cycle effect with increasing speed
192 ó255
Reverse cycle effect with increasing speed
8 Gobo Rotation
000 ó063
Indexing
064 ó147
Rotation effect with increasing speed
148 ó231
Reverse rotation effect with increasing speed
232 ó255
Gobo bounce
9 Prism
000 ó007
Open
008 ó012
Prism on
013 ó130
Prism rotation with increasing speed
131 ó247
Reverse prism rotation with increasing speed
248 ó255
Prism effect
10
Focus
000 ó255
Motor focus, zoom out to zoom in
11
Dimmer
000 ó255
0–100%
12 Shutter
000 ó003
Closed
004 ó007
Open
008 ó076
Strobe effect with increasing speed
077 ó145
Pulse strobe
146 ó215
Random Shutter
216 ó255
Open

EN Intimidator™ Spot LED 350 QRG
Page 7 of 60
DMX Values (cont.)
14-CH
(cont.)
Channel
Function
Value
Percent/Setting
13 Control Functions
000 ó007
No function
008 ó015
Blackout while pan/tilt moving
016 ó023
Blackout while moving color wheel
024 ó031
Blackout while moving gobo wheel
032 ó039
Disable blackout while pan/tilt/moving color
wheel
040 ó047
Disable blackout while pan/tilt/moving gobo
wheel
048 ó055
Disable blackout while moving all options
056 ó095
No function
096 ó103
Reset pan
104 ó111
Reset tilt
112 ó119
Reset color wheel
120 ó127
Reset gobo wheel
128 ó135
Reset gobo rotation
136 ó143
Reset prism
144 ó151
Reset focus
152 ó159
Reset all channels
160 ó255
No function
14 Movement Macros
000 ó007
No function
008 ó135
Automatic movements 1–8
136 ó255
Sound-Active movements 1–8
8-CH
Channel
Function
Value
Percent/Setting
1
Pan
000 ó255
0–540°
2
Tilt
000 ó255
0–270°
3 Color Wheel
000 ó006
White
007 ó013
Yellow
014 ó020
Pink
021 ó027
Green
028 ó034
Red
035 ó041
Light Blue
042 ó048
Kelly Green
049 ó055
Orange
056 ó063
Dark Blue
064 ó070
White + Yellow
071 ó077
Yellow + Pink
078 ó084
Pink + Green
085 ó091
Green + Red
092 ó098
Red + Light Blue
099 ó105
Light Blue + Kelly Green

Intimidator™ Spot LED 350 QRG EN
Page 8 of 60
DMX Values (cont.)
8-CH
(cont.)
Channel
Function
Value
Percent/Setting
3 Color Wheel
106 ó112
Kelly Green + Orange
113 ó119
Orange + Dark Blue
120 ó127
Dark Blue + White
128 ó191
Color cycling rainbow with increasing speed
192 ó255
Reverse color cycling rainbow with increasing
speed
4 Gobo Wheel
064 ó071
Gobo 7 shake, from slow to fast
072 ó079
Gobo 6 shake, from slow to fast
080 ó087
Gobo 5 shake, from slow to fast
088 ó095
Gobo 4 shake, from slow to fast
096 ó103
Gobo 3 shake, from slow to fast
104 ó111
Gobo 2 shake, from slow to fast
112 ó119
Gobo 1 shake, from slow to fast
120 ó127
Open
128 ó191
Cycle effect with increasing speed
192 ó255
Reverse cycle effect with increasing speed
5 Gobo Rotation
000 ó063
Indexing
064 ó147
Rotation effect with increasing speed
148 ó231
Reverse rotation effect with increasing speed
232 ó255
Gobo bounce
6 Prism
000 ó007
Open
008 ó012
Prism on
013 ó130
Prism rotation with increasing speed
131 ó247
Reverse prism rotation with increasing speed
248 ó255
Prism effect
7
Focus
000 ó255
Motor focus, zoom out to zoom in
8 Shutter
000 ó003
Closed
004 ó007
Open
008 ó076
Strobe effect with increasing speed
077 ó145
Pulse strobe
146 ó215
Random Shutter
216 ó255
Open

ES Intimidator™ Spot LED 350 GRR
Page 9 of 60
Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del Intimidator™ Spot LED 350 contiene
información básica sobre el producto, como montaje, opciones de menú y
valores DMX. Descargue el manual de usuario de www.chauvetlighting.com
para una información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
Estas notas de seguridad incluyen información de seguridad importante sobre el
montaje, uso ymantenimiento.
•Este producto no está cocebido para una instalación permanente.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•
Desconecte siempre de la alimentación antes de la limpieza o sustitución
del fusible.
•NO mire a la fuente de luz cuando el producto esté encendido.
•Asegúrese de que el cable de alimentación no está retorcido ni
estropeado.
•Nunca desconecte este producto del cable de alimentación agarrando o
tirando del cable.
•Cuando monte este producto en alto, use un cable de seguridad.
•NO permita la presencia de materiales inflamables cerca de la unidad
cuando esté en funcionamiento.
•NO toque este producto cuando esté en funcionamiento, pues podría
estar caliente.
•La tensión del enchufe al que conecte este producto ha de estar en el
rango establecido en el grabado o en el panel posterior de producto.
•¡Este producto es para uso en interiores solamente! (IP20) Para evitar
riesgos de incendio o descarga, no exponga este producto a la lluvia o la
humedad.
•Monte siempre este producto en una ubicación con ventilación
adecuada, al menos a 20'' (50 cm) de superficies adyacentes.
•Asegúrese de que ninguna ranura de ventilación en la carcasa de la
unidad queda bloqueada.
•Nunca conecte este producto a un atenuador o reostato.
•Sustituya el fusible con uno del mismo tipo y categoría.
•Use SOLAMENTE los soportes de colgar/montar o las asas para mover
este producto.
•La máxima temperatura ambiente es de 104º F (40º C). No haga
funcionar este producto a temperaturas más altas.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•NO abra este producto. No contiene piezas reparables por el usuario.

Intimidator™ Spot LED 350 GRR ES
Page 10 of 60
Contacto
Fuera de EE.UU, Reino Unido o Irlanda, póngase en contacto con su
distribuidor para solicitar asistencia o devolver el producto.
Visite
www.chauvetlighting.com para información de contacto.
¿Qué va
Incluido?
•Intimidator™ Spot LED 350
•Soporte para colgar con material
de montaje
•Cable de alimentación
•Tarjeta de garantía
•Guía de Referencia Rápida
Para Empezar
Desembale su Intimidator™ Spot LED 350 y asegúrese de que ha recibido todas
las partes en buen
estado. Si la caja o los componentes parecen dañados,
notifíqueselo al transportista inmediatamente, no a CHAUVET®.
Descripción del
Producto
El Intimidator™ Spot LED 350 es una luz de cabeza móvil LED que tiene un
foco con motor para efectos de gobo nítidos. Las funciones integradas de macros
de efectos y “move-in-black”
minimizan el tiempo de programación y los
programas automáticos generan espectáculos de forma fácil.
Visión General
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática
que puede funcionar con un rango de tensión de entrada de
100~240 VCA, 50/60 Hz.
Alimentación en
Cadena
Puede enlazar hasta 3 unidades Intimidator™ Spot LED 350 a 120 VCA,
y 7 unidades a 230 VCA. Nunca sobrepase este número.
Panel Frontal
Panel Posterior
Entrada
DMX
Entrada de
Alimentación
Portafusibles
Salida de
Alimentación
Salida
DMX
Lazo de
Seguridad
Panel de Control y
Menú de Botón

ES Intimidator™ Spot LED 350 GRR
Page 11 of 60
Sustitución del
Fusible
1. Desconecte el producto de la alimentación.
2. Con ayuda de un destornillador de cabeza plana, afloje el portafusibles y
extráigalo directamente.
3. Quite el fusible fundido del portafusibles y sustituya el fusible con otro
del mismo tipo y categoría.
4. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.
Montaje
Antes de montar este producto, lea las Notas de seguridad.
Diagrama
de Montaje
Descripción del
Panel de Control
Botón
Función
<MODE/ESC>
Sale del menú o función actual
<UP>
Navega hacia arriba por la lista de menú y aumenta el
valor numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye el
valor numérico cuando está en una función
<ENTER>
Habilita el menú actualmente en pantalla o configura el
valor seleccionado actualmente dentro de la función
seleccionada
Enlace DMX
El Intimidator™ Spot LED 350 puede funcionar con un controlador DMX
cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y
configurar este producto para funcionamiento DMX están en el Manual de
usuario. Si no está familiarizado con DM
X, descargue el Manual DMX de
www.chauvetlighting.com.
Dirección de
Inicio
Para asegurarse acceso total a todos los canales en cada modo DMX, la
dirección DMX más recomendable es 499.
Conexión
Maestro/Esclavo
El Intimidator™ Spot LED 350 usa la conexión de datos DMX para su modo
Maestro/Esclavo. Las instrucciones para conectar y configurar este producto
para funcionamiento Maestro/Esclavo están en el Manual de usuario.
Abrazadera de Fijación
Pies de Goma (x4)
Punto de Fijación del Lazo de

Intimidator™ Spot LED 350 GRR ES
Page 12 of 60
Opciones de Menú
Nivel Principal
Niveles de Programación
Descripción
Modo DMX
001–512
Configura la dirección inicial DMX
Modo de
Funcionamiento
SLAv (Son)
Modo de funcionamiento esclavo
NASL (SLoU)
Modo automático, programa lento
NAFA (FASt)
Modo automático, programa rápido
NStS (SrUn)
Modo Activo por Sonido
Desplazamiento
Lateral
Desplazamiento
Lateral Normal
PAn
Funcionamiento desplazamiento lateral
normal
Desplazamiento
Lateral Inverso
r PAn
Funcionamiento desplazamiento lateral
inverso
Inclinación
Inclinación Normal
tiL
Funcionamiento inclinación normal
Inclinación Inversa
r tiL
Funcionamiento inclinación inversa
Pantalla
Pantalla Normal
diS
Cambia la posición del texto en la pantalla
LCD
Pantalla Inversa
r diS
Modo de Canales
Modo de 11 Canales
14CH
Selecciona la personalidad DMX
Modo de 6 Canales
8CH
Rango Manual de
Desplazamiento
Lateral
Desplazamiento
Lateral 540
PA54
Seleccionar el rango del ángulo de
desplazamiento lateral
Desplazamiento
Lateral 360
PA36
Desplazamiento
Lateral 180
PA18
Rango Manual de
Inclinación
Inclinación 270
Ti27
Seleccionar el rango del ángulo de
inclinación
Inclinación 180
Ti18
Inclinación 90
Ti 9
Reinicio
rESt
Reinicia el dispositivo
Cargar
LoAd
Carga los valores por defecto de fábrica
Valores DMX
14-C
Canal
Función
Valor
Porcentaje/Configuración
1
Desplazamiento
Lateral
000 ó255 0–540°
2
Desplazamiento
Lateral Fino
000 ó255 Control fino del desplazamiento lateral
3
Inclinación
000 ó255
0–270°
4
Inclinación Fina
000 ó255
Control fino de la inclinación
5 Velocidad 000 ó255
Velocidad de desplazamiento lateral/inclinación
(rápido a lento)
6 Rueda de Color
000 ó006
Blanco
007 ó013
Amarillo
014 ó020
Rosa
021 ó027
Verde
028 ó034
Rojo
035 ó041
Azul Claro
042 ó048
Verde Calipso
049 ó055
Naranja
056 ó063
Azul Oscuro
064 ó070
Blanco + Amarillo
071 ó077
Amarillo + Rosa
078 ó084
Verde + Rosa

ES Intimidator™ Spot LED 350 GRR
Page 13 of 60
Valores DMX (cont.)
14-C
(cont.)
Canal
Función
Valor
Porcentaje/Configuración
6 Rueda de Color
085 ó091
Verde + Rojo
092 ó098
Rojo + Azul Claro
099 ó105
Azul Claro + Verde Calipso
106 ó112
Verde Calipso + Naranja
113 ó119
Naranja + Azul Oscuro
120 ó127
Azul Oscuro + Blanco
128 ó191
Arco iris de color cíclico con velocidad creciente
192 ó255
Arco iris de color cíclico inverso con velocidad
creciente
7 Rueda de Gobos
064 ó071
Vibración gobo 7, de lento a rápido
072 ó079
Vibración gobo 6, de lento a rápido
080 ó087
Vibración gobo 5, de lento a rápido
088 ó095
Vibración gobo 4, de lento a rápido
096 ó103
Vibración gobo 3, de lento a rápido
104 ó111
Vibración gobo 2, de lento a rápido
112 ó119
Vibración gobo 1, de lento a rápido
120 ó127
Abierto
128 ó191
Efecto cíclico con velocidad creciente
192 ó255
Efecto cíclico inverso con velocidad creciente
8 Rotación de Gobo
000 ó063
Idexado
064 ó147
Efecto de rotación con velocidad creciente
148 ó231
Efecto de rotación inversa con velocidad
creciente
232 ó255
Balanceo de Gobo
9 Prisma
000 ó007
Abierto
008 ó012
Prisma conectado
013 ó130
Rotación de prisma con velocidad creciente
131 ó247
Rotación inversa de prisma con velocidad
creciente
248 ó255
Efecto de prisma
10 Foco 000 ó255
Foco con motor, disminuir zoom, aumentar
zoom
11
Atenuador
000 ó255
0–100%
12 Obturador
(Shutter)
000 ó003
Cerrado
004 ó007
Abierto
008 ó076
Efecto estroboscopio con velocidad creciente
077 ó145
Pulso estroboscopio
146 ó215
Obturador aleatorio
216 ó255
Abierto

Intimidator™ Spot LED 350 GRR ES
Page 14 of 60
Valores DMX (cont.)
14-C
(cont.)
Canal
Función
Valor
Porcentaje/Configuración
13 Funciones de
Control
000 ó007
Sin función
008 ó015
Blackout durante movimiento lateral/inclinación
016 ó023
Blackout durante el movimiento de la rueda de
colores
024 ó031
Blackout durante movimiento de rueda de gobos
032 ó039
Deshabilitar blackout durante desplazamiento
lateral/inclinación/movimiento rueda colores
040 ó047
Deshabilitar blackout durante desplazamiento
lateral/inclinación/movimiento rueda gobos
048 ó055
Deshabilitar blackout durante movimiento todas
las opciones
056 ó095
Sin función
096 ó103
Reiniciar desplazamiento lateral
104 ó111
Reiniciar inclinación
112 ó119
Reiniciar rueda de colores
120 ó127
Reiniciar rueda de gobos
128 ó135
Reiniciar rotación de gobos
136 ó143
Reiniciar prisma
144 ó151
Reiniciar foco
152 ó159
Reiniciar todos los canales
160 ó255
Sin función
14 Macros de
Movimiento
000 ó007
Sin función
008 ó135
Movimientos automáticos 1–8
136 ó255
Movimientos activos por sonido 1–8
8-C
Canal
Función
Valor
Porcentaje/Configuración
1
Desplazamiento
Lateral
000 ó255 0–540°
2
Inclinación
000 ó255
0–270°
3 Rueda de Color
000 ó006
Blanco
007 ó013
Amarillo
014 ó020
Rosa
021 ó027
Verde
028 ó034
Rojo
035 ó041
Azul Claro
042 ó048
Verde Calipso
049 ó055
Naranja
056 ó063
Azul Oscuro
064 ó070
Blanco + Amarillo
071 ó077
Amarillo + Rosa
078 ó084
Verde + Rosa
085 ó091
Verde + Rojo
092 ó098
Rojo + Azul Claro
099 ó105
Azul Claro + Verde Calipso

ES Intimidator™ Spot LED 350 GRR
Page 15 of 60
Valores DMX (cont.)
8-C
(cont.)
Channel
Function
Value
Percent/Setting
3 Rueda de Color
106 ó112
Verde Calipso + Naranja
113 ó119
Naranja + Azul Oscuro
120 ó127
Azul Oscuro + Blanco
128 ó191
Arco iris de color cíclico con velocidad creciente
192 ó255
Arco iris de color cíclico inverso con velocidad
creciente
4 Rueda de Gobos
064 ó071
Vibración gobo 7, de lento a rápido
072 ó079
Vibración gobo 6, de lento a rápido
080 ó087
Vibración gobo 5, de lento a rápido
088 ó095
Vibración gobo 4, de lento a rápido
096 ó103
Vibración gobo 3, de lento a rápido
104 ó111
Vibración gobo 2, de lento a rápido
112 ó119
Vibración gobo 1, de lento a rápido
120 ó127
Abierto
128 ó191
Efecto cíclico con velocidad creciente
192 ó255
Efecto cíclico inverso con velocidad creciente
5 Rotación de Gobo
000 ó063
Idexado
064 ó147
Efecto de rotación con velocidad creciente
148 ó231
Efecto de rotación inversa con velocidad
creciente
232 ó255
Balanceo de Gobo
6 Prisma
000 ó007
Abierto
008 ó012
Prisma conectado
013 ó130
Rotación de prisma con velocidad creciente
131 ó247
Rotación inversa de prisma con velocidad
creciente
248 ó255
Efecto de prisma
7 Foco 000 ó255
Foco con motor, disminuir zoom, aumentar
zoom
8 Obturador
(Shutter)
000 ó003
Cerrado
004 ó007
Abierto
008 ó076
Efecto estroboscopio con velocidad creciente
077 ó145
Pulso estroboscopio
146 ó215
Obturador aleatorio
216 ó255
Abierto

Intimidator™ Spot LED 350 MdR FR
Page 16 of 60
À Propos de
ce M
anuel
Le manuel de référence de l'Intimidator™ Spot LED 350 (MdR) reprend des
informations de base sur cet appareil notamment en matière de montage,
d'options de menu et de valeurs DMX. Téléchargez le manuel d'utilisation sur
www.chauvetlighting.com pour de plus amples informations.
Clause de Non-
Responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes à
changement sans préavis.
Consignes de
Sécurité
Ces consignes concernant la sécurité reprennent d'importantes informations en
matière d'installation, d'utilisation et de maintenance.
•Cet appareil n'est pas conçu pour être utilisé dans une installation
permanente.
•Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la
terre.
•Débranchez toujours cet appareil avant de procéder à son nettoyage ou
au remplacement de son fusible.
•Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
•Assurez-vous que le cordon d'alimentation n'est ni tordu ni endommagé.
•Ne débranchez jamais cet appareil en tirant sur le cordon.
•Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet
appareil en hauteur.
•Veillez à ce qu'AUCUNE source inflammable ne se trouve à proximité
de l'unité lors de son fonctionnement.
•Ne touchez PAS cet appareil lors de son fonctionnement car il pourrait
s'avérer brûlant.
•La tension de la prise à laquelle vous connectez ce cet appareil doit être
comprise dans la plage de tensions reprise sur l'étiquette de l'appareil ou
à l'arrière de ce dernier.
•Cet appareil doit être utilisé en intérieur uniquement. (IP20). Afin
d'éviter tout risque d'incendie ou décharge électrique, veillez à n'exposer
cet appareil ni à la pluie ni à l'humidité.
•Montez toujours cet appareil dans en endroit bien ventilé, à au moins,
20 pouces (50 cm) des surfaces adjacentes.
•Assurez-vous qu'aucune fente de ventilation sur le boîtier ne soit
obstruée.
•Ne connectez JAMAIS cet appareil ni à un gradateur ni à un rhéostat.
•Remplacez le fusible avec un de même type et même ampérage.
•Transportez/Suspendez cet appareil UNIQUEMENT au moyen du
support ou des poignées dont il est doté.
•La température ambiante maximale supportée par ce produit est de
104° F (40° C). Ne le faites pas fonctionner à des températures plus
élevées.
•En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
•N’ouvrez PAS ce produit. Il ne contient aucun composant susceptible
d’être réparé par l’utilisateur.

FR Intimidator™ Spot LED 350 MdR
Page 17 of 60
Contact
En dehors des États-Unis, du Royaume-Uni et de l’Irlande, contactez votre
fournisseur si vous avez besoin d'assistance ou de retourner votre produit.
Consultez le site www.chauvetlighting.com pour trouver nos coordonnées.
Ce qui est
Inclus
•Un Intimidator™ Spot LED 350
•Lyre de suspension avec matériel
de montage
•Un cordon d'alimentation
•Une fiche de garantie
•Un manuel de référence
Débuter
Déballez votre Intimidator™ Spot LED 350 et assurez-vous d'avoir tout reçu et
en bon état. Si l'emballage ou le contenu semblait être endommagé, indiquez-
le
immédiatement au transporteur et non à CHAUVET®.
Description de
L'Appareil
L'Intimidator™ Spot LED 350 est un projecteur à lyre asservie LED doté d'une
fonction
de mise au point motorisée pour des effets de gobos des plus précis.
Les macros d'effets et option de déplacement en noir général intégrées réduisent
le temps de programmation. Les programmes auto permettent de créer
facilement des jeux de lumière.
Aperçu du Produit
Alimentation
CA
Ce produit est doté d'une alimentation universelle prenant en charge toute
tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Panneau
Avant
Panneau
Arrière
Entrée
DMX
Entrée
D'Alimentation
Porte-Fusible
Sortie
D'Alimentation
Sortie
DMX
Boucle de
Sûreté
Panneau de Commandes et
Menu de Boutons

Intimidator™ Spot LED 350 MdR FR
Page 18 of 60
Connexion
Electrique
Vous pouvez raccorder ensemble jusqu'à 3 Intimidator™ Spot LED 350 à
120 VAC et 7 à 230
VAC. Il est recommandé de ne jamais dépasser ces
indications.
Remplacement
du Fusible
1. Débranchez l'appareil de l'alimentation.
2. À l'aide d'un tournevis à tête plate, délogez le porte-fusible de son
emplacement et sortez-le.
3. Retirez le fusible obsolète du porte-fusible et remplacez-le par un fusible
équivalent.
4. Insérez à nouveau le porte-fusible puis rebranchez l'appareil.
Montage
Avant de monter cet appareil, lisez et assimilez les consignes de sécurité.
Schéma de
M
ontage
Description du
T
ableau de
Commandes
Bouton
Fonction
<MODE/ESC>
Permet la sortie du menu ou de la fonction en cours
<UP>
Permet de parcourir les listes de menu vers le haut, dans
une fonction permet d'augmenter les valeurs numériques
<DOWN>
Permet de parcourir les listes de menu vers le bas, dans
une fonction permet de diminuer les valeurs numériques
<ENTER>
Permet l’affichage du menu en cours ou permet de
configurer la valeur en cours dans la fonction sélectionnée
Raccordement
DMX
L'Intimidator™ Spot LED 350 peut fonctionner avec un jeu d'orgues DMX quand
raccordé par des connexions DMX en série. Vous trouverez les
instructions de
connexion et configuration de cet appareil pour un bon fonctionnement en DMX
dans le manuel d'utilisation. Si vous n'êtes pas familier avec le DMX, vous pouvez
télécharger l'introduction au DMX sur www.chauvetlighting.com.
Adresse de
Départ
Afin d'assurer un accès à tous les canaux dans chaque mode DMX, l'adresse DMX
la plus élevée recommandée est 499.
Connexion
Maître/E
sclave
L'Intimidator™ Spot LED 350 utilise une connexion de données DMX pour son
mode maître/esclave. Vous trouverez les instructions de connexion et
configuration de cet appareil pour un bon fonctionnement en maître/esclave dans
le manuel d'utilisation.
2 Fixations de Support
4 Pieds en Caoutchouc
Pointde Fixation de la Boucle

FR Intimidator™ Spot LED 350 MdR
Page 19 of 60
Options du Menu
Niveau Principal
Niveaux de Programmation
Description
Mode DMX
001–512
Configure l'adresse DMX de départ
Mode de
Fonctionnement
SLAv (Son)
Mode de fonctionnement esclave
NASL (SLoU)
Mode automatique, programme lent
NAFA (FASt)
Mode automatique, programme rapide
NStS (SrUn)
Mode musical
Pan
Pan Normal
PAn
Fonctionnement du pan normal
Pan Inversé
r PAn
Fonctionnement du pan inversé
Tilt
Tilt Normal
tiL
Fonctionnement du tilt normal
Tilt Inversé
r tiL
Fonctionnement du tilt inversé
Affichage
Affichage Normal
diS
Modifier la position du texte affiché sur le LCD
Affichage Inversé
r diS
Mode de Canaux
Mode 11 Canaux
14CH
Sélectionne la personnalité DMX
Mode 6 Canaux
8CH
Portée de Pan
Manuel
Pan 540°
PA54
Sélectionnez la portée d'angle de pan
Pan 360°
PA36
Pan 180°
PA18
Portée de Tilt
Manuel
Tilt 270°
Ti27
Sélectionnez la portée d'angle de tilt
Tilt 180°
Ti18
Tilt 90°
Ti 9
Réinitialisation
rESt
Réinitialiser les unités
Télécharger
LoAd
Télécharger les configurations d'usine
Valeurs DMX
14-Canaux
Canal
Fonction
Valeur
Pourcentage/Configuration
1
Pan
000 ó255
0–540°
2
Pan Fin
000 ó255
Réglage fin du pan
3
Tilt
000 ó255
0–270°
4
Tilt Fin
000 ó255
Réglage fin du tilt
5
Vitesse
000 ó255
Vitesse de pan/tilt (rapide à lent)
6 Roue de Couleurs
000 ó006
Blanc
007 ó013
Jaune
014 ó020
Rose
021 ó027
Vert
028 ó034
Rouge
035 ó041
Bleu clair
042 ó048
Vert irlandais
049 ó055
Orange
056 ó063
Bleu foncé
064 ó070
Blanc + Jaune
071 ó077
Jaune + Rose
078 ó084
Rose + Vert

Intimidator™ Spot LED 350 MdR FR
Page 20 of 60
Valeurs DMX (suite)
14-Canaux
(suite)
Canal
Fonction
Valeur
Pourcentage/Configuration
6 Roue de Couleurs
085 ó091
Vert + Rouge
092 ó098
Rouge + Bleu clair
099 ó105
Bleu clair + Vert irlandais
106 ó112
Vert irlandais + Orange
113 ó119
Orange + Bleu foncé
120 ó127
Bleu foncé + Blanc
128 ó191
Défilement cyclique du spectre de couleurs à
vitesse croissante
192 ó255
Défilement cyclique inversé du spectre de
couleurs à vitesse croissante
7 Roue de Gobo
064 ó071
Oscillation du gobo 7, lente à rapide
072 ó079
Oscillation du gobo 6, lente à rapide
080 ó087
Oscillation du gobo 5, lente à rapide
088 ó095
Oscillation du gobo 4, lente à rapide
096 ó103
Oscillation du gobo 3, lente à rapide
104 ó111
Oscillation du gobo 2, lente à rapide
112 ó119
Oscillation du gobo 1, lente à rapide
120 ó127
Ouvert
128 ó191
Effet de cycle avec vitesse croissante
192 ó255
Effet de cycle inversé avec vitesse croissante
8 Rotation de Gobo
000 ó063
Indexation
064 ó147
Effet de rotation avec vitesse croissante
148 ó231
Effet de rotation inversée avec vitesse croissante
232 ó255
Saut de gobo
9 Prisme
000 ó007
Ouvert
008 ó012
Prisme activé
013 ó130
Rotation du prisme avec vitesse croissante
131 ó247
Rotation du prisme inversée avec vitesse croissante
248 ó255
Effet de prisme
10 Mise au Point 000 ó255
Mise au point motorisée, zoom arrière à zoom
avant
11
Gradateur
000 ó255
0–100%
12 Obturateur
000 ó003
Fermé
004 ó007
Ouvert
008 ó076
Effet de stroboscope avec vitesse croissante
077 ó145
Stroboscope effet pulsation
146 ó215
Obturateur aléatoire
216 ó255
Ouvert
