Chauvet Cubix 2.0 User manual

Quick Reference Guide

Cubix™ 2.0 QRG EN
2
About This
Guide
The Cubix™ 2.0 Quick Reference Guide (QRG) has basic product
information such as mounting, menu options, and DMX values. Download the
User Manual from www.chauvetlighting.com for more details.
Disclaimer
The information and specifications contained in this QRG are subject to
change without notice.
Safety Notes
These Safety Notes include important information about installation, use, and
maintenance.
•This product is not intended for permanent installation.
•ONLY connect this product to a grounded and protected circuit.
•Always disconnect from power before cleaning or replacing the fuse.
•DO NOT look at the light source when the product is on.
•Make sure the power cord is not crimped or damaged.
•Never disconnect this product from power cord by pulling or tugging on
the cord.
•Use a safety cable when mounting this product overhead.
•DO NOT allow flammable materials close to the unit while operating.
•DO NOT touch this product when it is operating because it may be hot.
•The voltage of the outlet to which you are connecting this product must be
within the range stated on the decal or rear panel of the product.
•This product is for indoor use only! (IP20) To prevent risk of fire or
shock, do not expose this product to rain or moisture.
•Always mount
this product in a location with adequate ventilation, at least
20 in (50 cm) from adjacent surfaces.
•Be sure that no ventilation slots on the unit’s housing are blocked.
•Never connect this product to a dimmer or rheostat.
•Replace the fuse with the same type and rating.
•ONLY use the hanging/mounting bracket to carry this product.
•The maximum ambient temperature
is 104° F (40° C). Do not operate this
product at higher temperatures.
•In the event of a serious operating problem, stop using immediately.
•
DO NOT open this product. It contains no user-serviceable parts.
Contact
Outside the U.S., United Kingdom, or Ireland, contact your distributor to
request support or return a product. Visit www.chauvetlighting.com
for
contact information.
What Is
Included
•Cubix™ 2.0
•Power Cord
•Warranty Card
•Quick Reference Guide
To Begin
Unpack your Cubix™ 2.0 and make sure you have received all parts in good
condition. If the box or contents appear damaged, notify the carrier
immediately, not CHAUVET®.

EN Cubix™ 2.0 QRG
3
Product
Description
The Cubix™ 2.0 is a multicolored centerpiece that combines two different
effects. With centrally mounted LEDs and a surrounding quad-
sided derby
effect, the Cubix™ 2.0 allows for various effects, all independently
controllable.

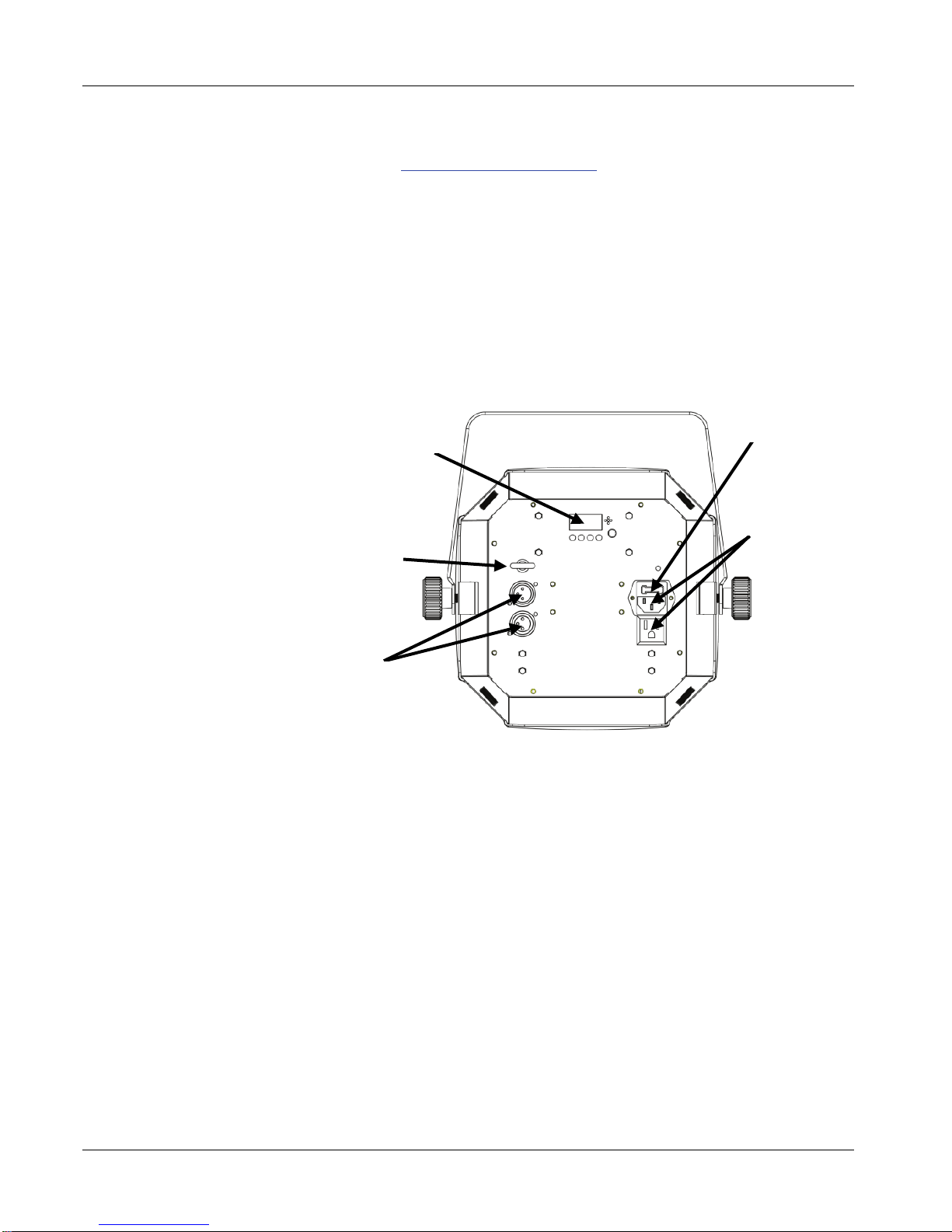

Product Overview
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100~240 VAC, 50/60 Hz.
Power Linking
You can link up to 19 Cubix™ 2.0 products at 120 VAC and 32 units at 230
VAC.
Fuse
Replacement
To replace the fuse in the Cubix™ 2.0:
1. Disconnect the product from power.
2. Wedge the tip of a flat-head screwdriver into the slot of the fuse
holder.
3. Pry the safety cap out of the housing.
4. Remove the blown fuse from the clip on the front of the safety cap
and replace with a fuse of the exact same type and rating.
5. Re-insert the fuse holder and reconnect power.
Control Panel
Description
Button Function
<MENU>
Exits from the current menu or function.
<UP>
Navigates upwards through the menu list and increases the
numeric value when in a function.
<DOWN>
Navigates downwards through the menu list and decreases the
numeric value when in a function.
<ENTER>
Enables the currently displayed menu or sets the currently
selected value.
Fuse Holder
Power In/Out
DMX In/Out
LED Display
Safety Loop

Cubix™ 2.0 QRG EN
4
Menu Options
Main Level Programming Levels Description
DMX Address
512
d__1-d512
Sets the DMX starting address
Auto Programs AUTO Sets Auto Program
Auto Program Speed
S--
S__1-S100
Selects Auto Program speed (slow to fast)
Sound-Active Mode
SNd
Sets Sound-Active mode
DMX Linking
The Cubix™ 2.0 can work with a DMX controller when linked by DMX serial
connections.
Instructions for connecting and configuring this product for
DMX operation are in the User Manual.
If you are not familiar with DMX,
download the DMX Primer from www.chauvetlighting.com.
Starting Address
To ensure full access to all channels in each DMX mode, the highest
recommended DMX address is 506.
Master/Slave
Connection
The Cubix™ 2.0 uses the DMX data connection for its Master/Slave mode.
Instructions for connecting and configuring this product for Master/Slave
operation are in the User Manual.

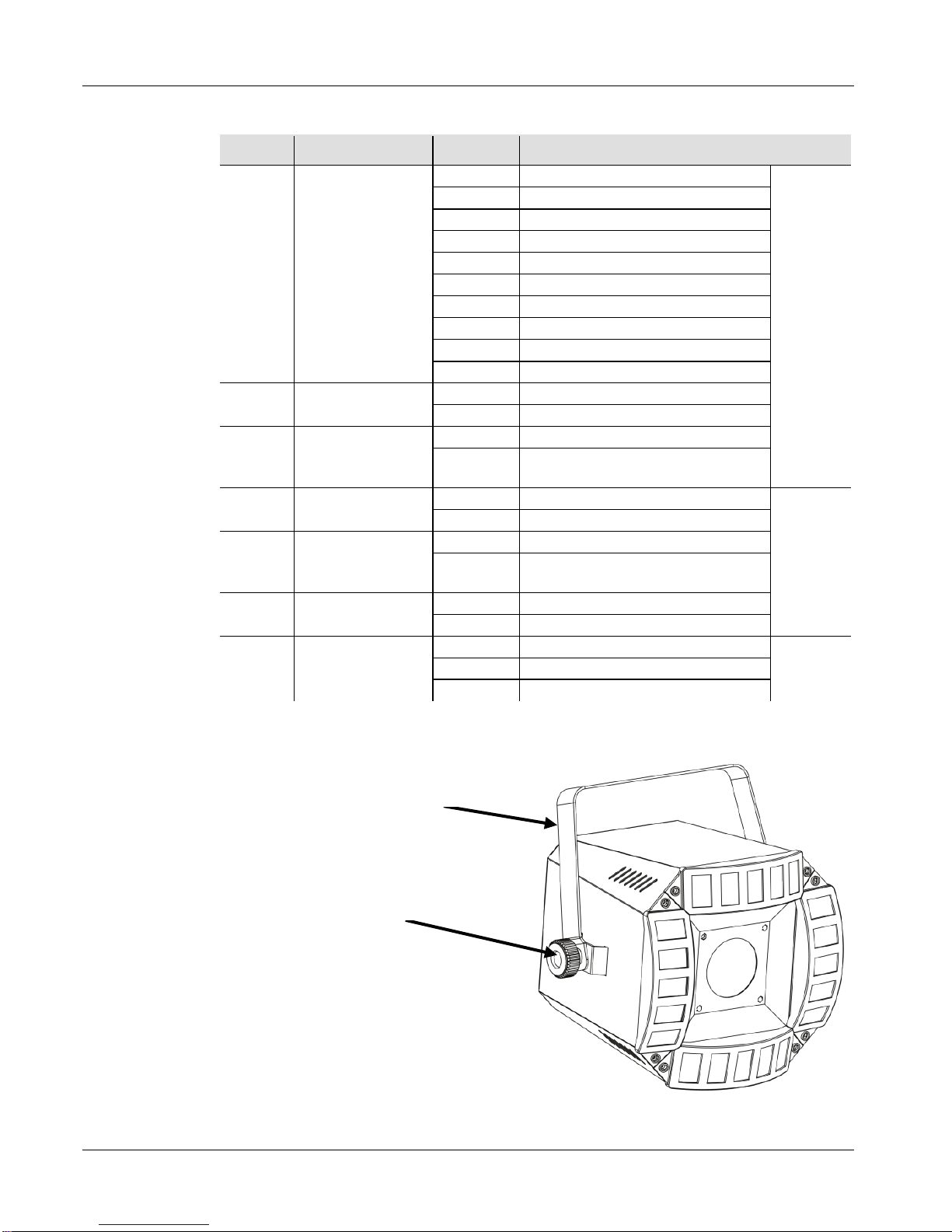

DMX Values
7-CH
Channel
Function Value Percent/Setting
1 Colors
000 004
No function
Side Lens
es
005 028
Red
029 056
Green
057 084
Blue
085 112
Cyan
113 140
Purple
141 168
Yellow
169 197
White
198 224
3-Color switching
225 255
7-Color switching
2 Strobe
000 004
No function
005 255
0~30 Hz
3 Motor Rotation
000 127
Rotation with indexing
128 255
Back and forth with
increasing distance
4 Auto Programs
000 014
Blackout
Middle Lens
015 255
Auto Programs
5 Auto Program
Speed
000 015
No function
016 255
0~100% (when Ch. 4 is
015~255)
6 Strobe
000 015
No function
016 255
0~30 Hz
7 Auto Programs
(All Lenses)
000 009
No function
All Lenses
010 250
Auto programs (slow~fast)
251 255
Sound active

EN Cubix™ 2.0 QRG
5

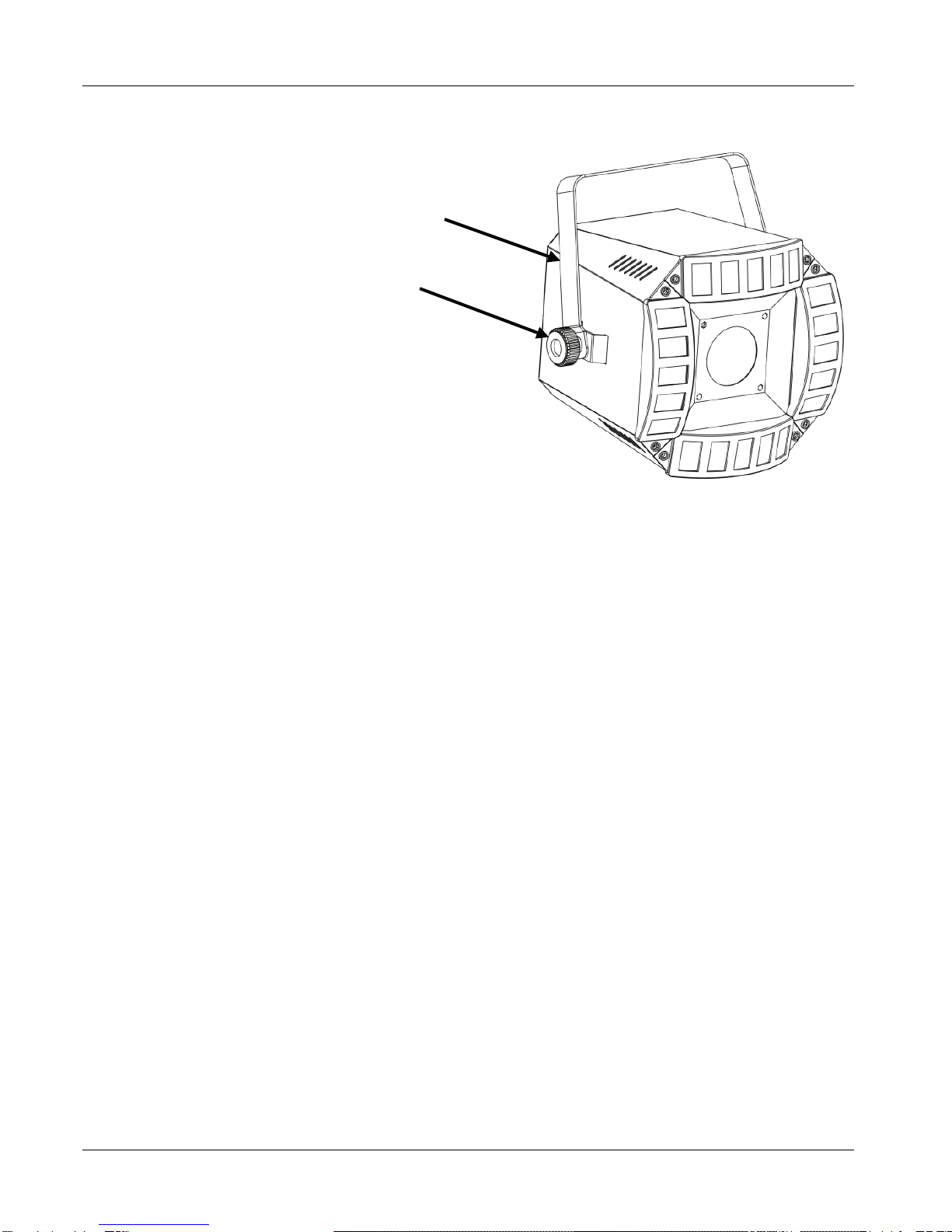

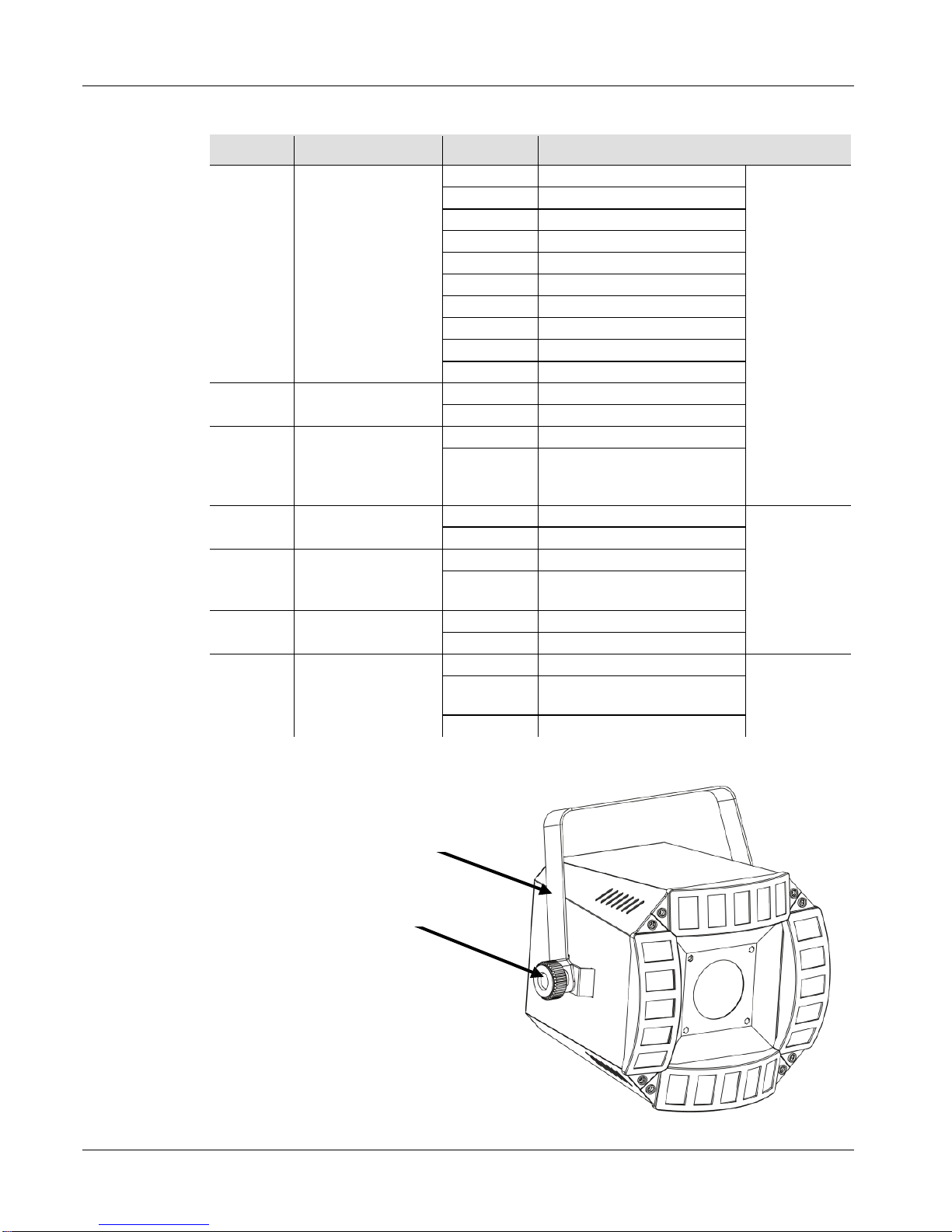

Mounting
Before mounting this product, read the Safety Notes.
Product
Mounting
Diagram
Bracket Adjustment Knob
Mounting Bracket

Cubix™ 2.0 GRR ES
6
Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del Cubix™ 2.0 contiene información
básica sobre el producto, como montaje, opciones de menú y valores DMX.
Descargue el manual de usuario de www.chauvetlighting.com
para una
información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
Estas notas de seguridad incluyen información
importante sobre el montaje,
uso y mantenimiento.
•Este producto no está concebido para una instalación permanente.
•Conecte este producto SOLO a un circuito con toma de tierra y protegido.
•Desconecte siempre de la alimentación antes de la limpieza o sustitución
del fusible.
•NO mire a la fuente de luz cuando el producto esté encendido.
•Asegúrese de que el cable de alimentación no está retorcido ni
estropeado.
•Nunca desconecte este producto del cable de alimentación agarrando o
tirando del cable.
•Use un cable de seguridad cuando monte este producto en lo alto.
•NO permita la presencia de materiales inflamables cerca de la unidad
cuando esté en funcionamiento.
•NO toque este producto cuando esté en funcionamiento, pues podría
estar caliente.
•La tensión del enchufe al que conecte este producto ha de estar en el
rango establecido en el grabado o en el panel posterior de producto.
•¡Este producto es para uso en interiores solamente! (IP20) Para evitar
riesgos de incendio o descarga, no exponga este producto a la lluvia o la
humedad.
•
Monte siempre este producto en una ubicación con ventilación adecuada,
al menos a 20'' (50 cm) de superficies adyacentes.
•Asegúrese de que ninguna ranura de ventilación en la carcasa de la
unidad queda bloqueada.
•Nunca conecte este producto a un atenuador o reostato.
•Sustituya el fusible con uno del mismo tipo y categoría.
•Use SOLAMENTE los soportes de colgar/montar para mover este
product.
•La máxima temperatura ambiente es de 104º F (40º C). No haga
funcionar este producto a temperaturas más altas.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•NO abra este producto. No contiene piezas reparables por el usuario.

ES Cubix™ 2.0 GRR
7
Contacto
Fuera de EE.UU, Reino Unido o Irland
a, póngase en contacto con su
distribuidor para solicitar asistencia o devolver el producto.
Visite
www.chauvetlighting.com para información de contacto.
¿Qué va
Incluido?
•Cubix™ 2.0
•Cable de alimentación
•Tarjeta de garantía
•Guía de Referencia Rápida
Para Empezar
Desembale su Cubix™ 2.0 y asegúrese de que ha recibido todas las partes en
buen estado. Si la caja o los componentes parecen dañados, notifíqueselo al
transportista inmediatamente, no a CHAUVET®.
Descripción
del Producto
El Cubix™ 2.0 es un aparato de iluminación central multicolor que combina
dos efectos diferentes.
Con LEDs montados en el centro, rodeados por cuatro
lados de un efecto Derby, el Cubix™ 2.0 permite varios efectos, todos
controlables de forma independiente.

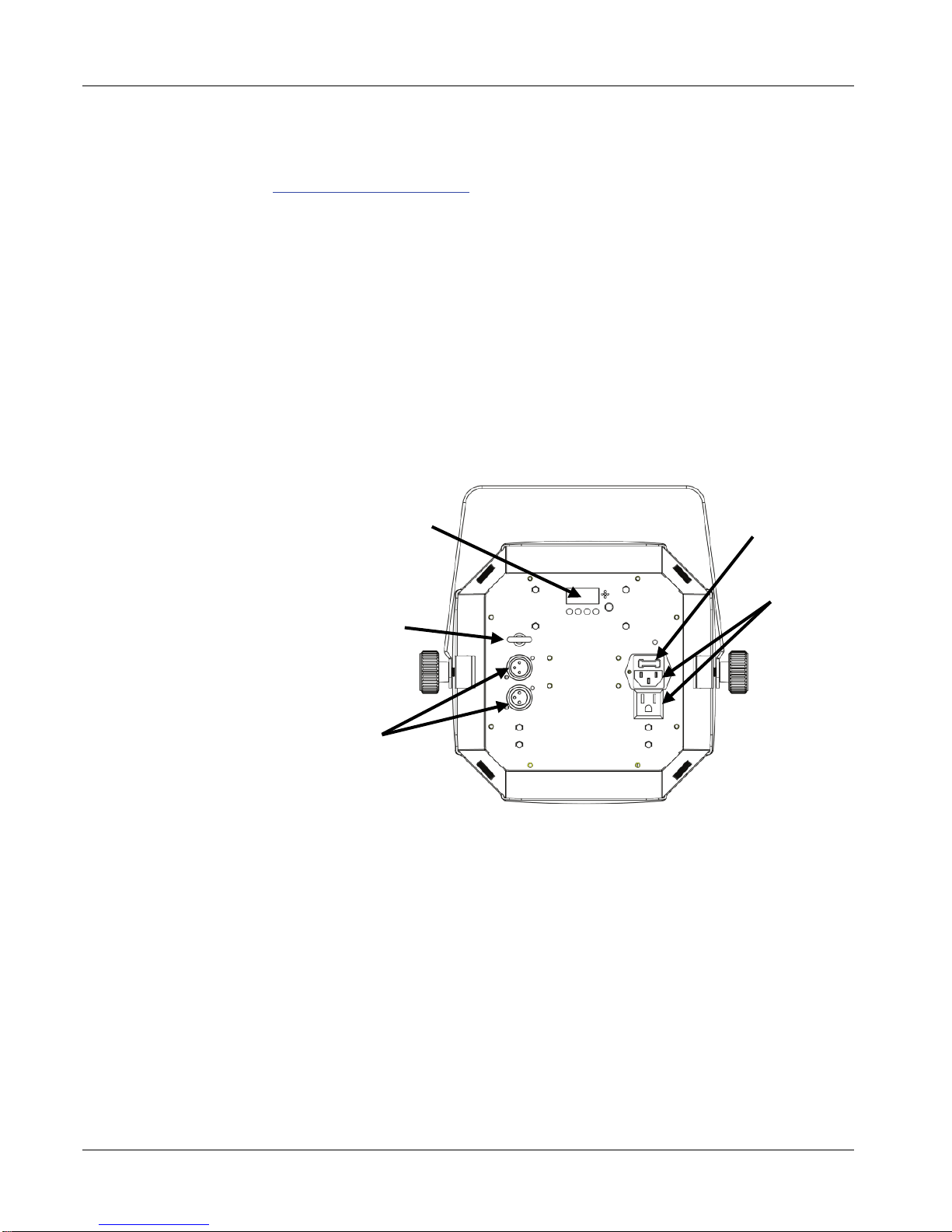

Visión
General del
Producto
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática que
puede funcionar con un rango de tensión de entrada de 100~240 VCA, 50/60
Hz.
Alimentación en
Cadena
Puede enlazar hasta 19 productos Cubix™ 2.0 a 120 VCA, y 32 unidades a
230 VCA.
Sustitución del
Fusible
Para sustituir el fusible del Cubix™ 2.0:
1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del
portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de
seguridad y sustituya el fusible con otro del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.
Portafusibles
Entrada/Salida
Alimentación
Entrada/Salida
DMX
Pantalla LED
Gancho de
Seguridad

Cubix™ 2.0 GRR ES
8
Descripción
del P
anel de
C
ontrol
Botón Función
<MENU>
Sale del menú o función actual
<UP>
Navega hacia arriba por la lista de menú y aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye el valor
numérico cuando está en una función
<ENTER>
Habilita el menú actualmente en pantalla o configura el valor
seleccionado actualmente
Opciones de Menú
Nivel Principal Niveles de Programación Descripción
Dirección DMX
512
d__1-d512
Configura la dirección inicial DMX
Programas
Automáticos
AUTO Configura el Programa Automático
Velocidad
Programa
Automático
S-- S__1-S100 Selecciona la velocidad del Programa
Automático (lento a rápido)
Modo Activo por
Sonido
SNd Configura el modo Activo por Sonido
Enlace DMX
El Cubix™ 2.0 puede funcionar con un controlador DMX cuando se enlaza
por conexiones serie DMX. Las instrucciones para conectar y configurar este
producto para funcionamiento DMX están en el Manual de usuario. Si no está
familiarizado con DMX, descargue el
Manual DMX de
www.chauvetlighting.com.
Dirección de
Inicio
Para asegurarse acceso total a todos los canales en cada modo DMX, la
dirección DMX más recomendable es 506.
Conexión
Maestro/Esclavo
El Cubix™ 2.0 usa la conexión de datos DMX para su modo Maestro/Esclavo.
Las instrucciones para conectar y configurar este producto para
funcionamiento Maestro/Esclavo están en el Manual de Usuario.

ES Cubix™ 2.0 GRR
9
Valores DMX
7-C
Canal Función Valor Porcentaje/Configuración
1 Colores
000 004
Sin función
Lente Lateral
005 028
Rojo
029 056
Verde
057 084
Azul
085 112
Cian
113 140
Violeta
141 168
Amarillo
169 197
Blanco
198 224
Conmutación de 3 Colores
225 255
Conmutación de 7 Colores
2 Estroboscopio
000 004
Sin función
005 255
0-30 Hz
3 Rotación del Motor
000 127
Rotación con indexación
128 255
De Ida y Vuelta al aumentar
la distancia
4
Programas
Automáticos
000 014
Blackout
Lente Central
015 255
Programas automáticos
5
Velocidad
Programa
Automático
000 015
Sin función
016 255
0~100% (cuando C. 4 está
entre 015~255)
6 Estroboscopio
000 015
Sin función
016 255
0~30 Hz
7 Programas Automáticos
(Todas las Lentes)
000 009
Sin función
Todas las
Lentes
010 250
Programas auto
(lento~rapido)
251 255
Sonar activo
Montaje
Antes de montar este producto, lea las Notas de Seguridad.
Diagrama
de Montaje
del P
roducto
Mando de Ajuste
del Soporte
Soporte de Montaje

Cubix™ 2.0 MdR FR
10
À Propos de ce
Manuel
Le Manuel de Référence (MdR) du Cubix™ 2.0 reprend des informations de
base sur cet appareil notamment en matière de montage, d'options de menu
et de valeurs DMX. Téléchargez le manuel d'utilisation sur
www.chauvetlighting.com pour de plus amples informations.
Clause de Non-
responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes à
changement sans préavis.
Consignes de
Sécurité
Ces consignes concernant la sécurité reprennent d'importantes
informations
en matière d'installation, d'utilisation et de maintenance.
•Cet appareil n'est pas conçu pour être utilisé dans une installation
permanente.
•Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la
terre.
•Débranchez toujours cet appareil avant de procéder à son nettoyage ou
au remplacement de son fusible.
•Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
•Assurez-vous que le cordon d'alimentation n'est ni tordu ni endommagé.
•Ne débranchez jamais cet appareil en tirant sur le cordon.
•Utilisez un câble de sécurité lorsque vous montez ce produit en hauteur.
•Veillez à ce qu'AUCUNE source inflammable ne se trouve à proximité
de l'unité lors de son fonctionnement.
•Ne touchez PAS cet appareil lors de son fonctionnement car il pourrait
s'avérer brûlant.
•La tension de la prise à laquelle vous connectez ce cet appareil doit être
comprise dans la plage de tensions reprise sur l'étiquette de l'appareil ou
à l'arrière de ce dernier.
•Cet appareil doit être utilisé en intérieur
uniquement. (IP20) Afin d'éviter
tout risque d'incendie ou décharge électrique, veillez à n'exposer cet
appareil ni à la pluie ni à l'humidité.
•Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20
pouces (50 cm) des surfaces adjacentes.
•Assurez-vous qu'aucune fente de ventilation sur le boîtier ne soit
obstruée.
•Ne connectez JAMAIS cet appareil ni à un gradateur ni à un rhéostat.
•Remplacez le fusible avec un de même type et même ampérage.
•Transportez/Suspendez ce produit UNIQUEMENT au moyen de la
poignée dont il est doté.
•La température ambiante maximale supportée par ce produit est de 104° F
(40° C). Ne le faites pas fonctionner à des températures plus élevées.
•En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
•N’ouvrez PAS ce produit. Il ne contient aucun composant susceptible
d’être réparé par l’utilisateur.

FR Cubix™ 2.0 MdR
11
Contact
En dehors des États-Unis, du Royaume-
Uni et de l’Irlande, contactez votre
fournisseur si vous avez besoin d'assistance ou de retourner votre produit.
Consultez le site www.chauvetlighting.com pour trouver nos coordonnées.
Ce qui est
Inclus
•Un Cubix™ 2.0
•Un cordon d'alimentation
•Une fiche de garantie
•Un manuel de référence
Débuter
Déballez votre Cubix™ 2.0 et assurez-vous d'avoir tout reçu et en bon état.
Si l'emballage ou le contenu semblait être endommagé, indiquez-le
immédiatement au transporteur et non à CHAUVET®.
Description de
L'Appareil
Le Cubix™ 2.0 est un éclairage central combinant deux effets distincts.
Avec ses LED positionnées au centre et son effet derby quadrangulaire les
entourant, le Cubix™ 2.0 vous propose différents pouvant tous être
commandés individuellement.
Aperçu du Produit
Alimentation CA
Ce produit est doté d'une alimentation universelle prenant en charge toute
tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Connexion
électrique
Vous pouvez raccorder ensemble jusqu'à 19 Cubix™ 2.0 à 120 VCA et
jusqu'à 32 à 230 VCA.
Remplacement du
Fusible
Pour remplacer le fusible dans le Cubix™ 2.0:
1. Débranchez l'appareil de l'alimentation.
2.
Insérez et calez la pointe d'un tournevis à tête plate dans la fente du porte
-
fusible.
3. En faisant levier, faites sortir de son emplacement le couvercle du porte-
fusible.
4. Retirez le fusible désuet du clip se trouvant à l'avant du couvercle de
sécurité et remplacez-le par un fusible équivalent.
5. Insérez à nouveau le porte-fusible puis rebranchez l'appareil.
Porte-fusible
Entrée/sortie
d'alimentation
Entrée/sortie
DMX
Affichage LED
Boucle de
sûreté

Cubix™ 2.0 MdR FR
12
Description du
Tableau de
C
ommandes
Bouton Fonction
<MENU>
Permet la sortie du menu ou de la fonction en cours
<UP>
Permet de parcourir les listes de menu vers le haut, dans une
fonction permet d'augmenter les valeurs numériques
<DOWN>
Permet de parcourir les listes de menu vers le bas, dans une
fonction permet de diminuer les valeurs numériques
<ENTER>
Permet l’affichage du menu en cours ou permet de configurer la
valeur en cours
Options du Menu
Niveau Principal Niveaux de Programmation Description
Adresse DMX
512
d__1-d512
Configure l'adresse DMX de départ
Programmes
Automatiques
AUTO Configure le programme automatique
Vitesse du
Programme
Automatique
S-- S__1-S100 Sélectionne la vitesse du programme
automatique (lent à rapide)
Mode Musical
SNd
Configure le mode musical
Raccordement
DMX
Le Cubix™ 2.0 peut fonctionner avec un jeu d'orgues DMX quand raccordé
par des connexions DMX en série. Vous trouverez les instructions de
connexion et configuration de cet appareil pour un bon fonctionnement en
DMX dans le manuel d'utili
sation. Si vous n'êtes pas familier avec le DMX,
vous pouvez télécharger l'introduction au DMX sur www.chauvetlighting.com.
Adresse de
Départ
Afin d'assurer un accès à tous les canaux dans chaque mode DMX, l'adresse
DMX la plus élevée recommandée est 506.
Connexion
Maître/Esclave
Le Cubix™ 2.0 utilise une connexion de données DMX pour son mode
maître/esclave. Vous trouverez les instructions de
connexion et configuration
de cet appareil pour un bon fonctionnement en maître/esclave dans le manuel
d'utilisation.

FR Cubix™ 2.0 MdR
13
Valeurs DMX
7 Canaux
Canal Fonction Valeur
Pourcentage/Configuration
1 Couleurs
000 004
Pas de fonction
Lentille de
Côté
005 028
Rouge
029 056
Vert
057 084
Bleu
085 112
Cyan
113 140
Violet
141 168
Jaune
169 197
Blanc
198 224
3 couleurs en alternance
225 255
7 couleurs en alternance
2 Stroboscope
000 004
Pas de fonction
005 255
0 à 30 Hz
3 Rotation du
Moteur
000 127
Rotation avec indexation
128 255
Dans les deux sens avec la
distance
4
Programmes
Automatiques
000 014
Noir général
Lentille
Centrale
015 255
Programmes automatiques
5
Vitesse du
Programme
Automatique
000 015
Pas de fonction
016 255
0 à 100% (quand canal 4 est
015 à 255)
6 Stroboscope
000 015
Pas de fonction
016 255
0 à 30 Hz
7 Programmes Automatiques
(Tous les Lentille)
000 009
Pas de fonction
Tous les
Lentille
010 250
Programmes Auto (ralentir~rapide)
251 255
Active Sound
Montage
Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité.
Schéma de
M
ontage
du Produit
Molette de Réglage de la
Lyre
Lyre de Suspension

Cubix™ 2.0 SAL DE
14
Über diese
Schnellan-
leitung
In der Schnellanleitung (SAL) des Cubix™ 2.0 finden Sie die wesentlichen
Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-
Werte des Geräts. Laden Sie für weiterführende Informationen unter
www.chauvetlighting.com das Benutzerhandbuch herunter.
Haftungs-
ausschluss
Die Informationen und Spezifikationen dieser Anleitung können ohne
vorherige Ankündigung geändert werden.
Sicherheits-
hinweise
Diese Sicherheitshinweise enthalten wichtige Informationen über die
Montage, Verwendung und Wartung des Geräts.
•Dieses Produkt eignet sich nicht für eine permanente Installation.
•SCHLIESSEN Sie dieses Produkt nur an einen mit der Masse verbundenen
und abgesicherten Stromkreislauf an.
•Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die
Sicherung auswechseln.
•NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
•Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
•Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
•Bei Montage über Kopf immer ein Sicherungsseil verwenden.
•KEINE entflammbaren Materialien während des Betriebs in der Nähe des
Geräts lagern.
•NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß
wird.
•Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss
sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild
oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.
•Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das
Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das
Gerät nicht Regen oder Feuchtigkeit aussetzen.
•Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit
einem Abstand von 50 cm zu den angrenzenden Flächen.
•Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht
verschlossen sind.
•Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.
•Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den
gleichen Werten zu verwenden.
•Das Gerät NUR an den Hänge-/Befestigungsbügeln tragen.
•Die maximal zulässige Umgebungstemperatur beträgt 40°C. Nehmen Sie das
Gerät nicht bei höheren Temperaturen in Betrieb.
•Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des
Geräts.
•Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den
Kunden wartungsfrei.

DE Cubix™ 2.0 SAL
15
Kontakt
Kunden außerhalb der USA, GB oder Irland wenden sich an ihren
Lieferanten, um den Kundendienst in Anspruch zu nehmen oder ein Gerät
zurückzuschicken. Kontaktinformationen finden Sie unter
www.chauvetlighting.com.
Packungsinhalt
•Cubix™ 2.0
•Netzkabel
•Garantiekarte
•Schnellanleitung
Start
Packen Sie Ihren Cubix™ 2.0 aus und überprüfen Sie, ob Sie alle Teile
unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist,
benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch
CHAUVET®.
Produktbe-
schreibung
Der Cubix™ 2.0 ist das mehrfarbige Herzstück einer Beleuchtungsanlage
und kombiniert zwei verschiedene Effekte. Mit seinen mittig angeordneten
LEDs und dem sie quadratisch umschließenden Derby-
Effekt kann der
Cubix™ 2.0 für eine Vielzahl von einzeln ansteuerbaren Effekten eingesetzt
werden.
Produktüberblick
Wechselstrom
Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende
Spannung
erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt
wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz
arbeiten.
Reihenschaltung
der Geräte
Sie können bis zu 19 Cubix™ 2.0-Geräte bei 120 V AC und 32 Geräte bei 230
V AC in Reihe schalten.
Sicherungshalter
Stromeingang/-
Ausgang
DMX-Eingang/-
Ausgang
LED-Anzeige
Sicherheitsschleife

Cubix™ 2.0 SAL DE
16
Auswechseln der
Sicherung
So wechseln Sie die Sicherung des Cubix™ 2.0 aus:
1. Trennen Sie das Gerät vom Stromnetz.
2. Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz
des Sicherungshalters.
3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse weg ab.
4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am
Vorderteil der Sicherheitsabdeckung, und ersetzen Sie diese durch eine
Sicherung des gleichen Typs und mit den gleichen Werten.
5. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das
Gerät an das Stromnetz an.
Beschreibung
des
Bedienfeldes
L
esen
Taste Funktion
<MENU>
Damit verlassen Sie das aktuelle Menü oder die Funktion
<UP>
Damit navigieren Sie sich durch die Menüpunkte nach oben
und erhöhen den numerischen Wert der entsprechenden
Funktionen
<DOWN>
Damit navigieren Sie sich durch die Menüpunkte nach unten
und verringern den numerischen Wert der entsprechenden
Funktionen
<ENTER>
Damit wird das aktuelle Menü angezeigt oder der aktuell
ausgewählte Wert eingestellt
Menüoptionen
Hauptebene Programmierebenen Beschreibung
DMX-Adresse
512
d__1-d512
Stellt die DMX-Startadresse ein
Auto-Programme AUTO Stellt Auto-Programm ein
Geschwindigkeit
des Auto-
Programms
S-- S__1-S100 Wählt Geschwindigkeit des Auto-
Programms aus (langsam bis schnell)
Musiksteuerungs-
Modus
SNd Stellt Musiksteuerungs-Modus ein
DMX-
Verbindung
Der Cubix™ 2.0 kann mit einem DMX-Controller betrieben werden, wenn eine
DMX-Reihenschaltung zum Einsatz kommt.
Anweisungen zum
Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im
DMX-
Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht
vertraut sind, laden Sie “DMX –
Eine Einführung” unter
www.chauvetlighting.com herunter.
Startadresse
Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu
gewährleisten, beträgt die höchste empfohlene DMX-Adresse 506.
Master/Slave-
Schaltung
Der Cubix™ 2.0 verwendet für seinen Master/Slave-Modus eine DMX-
Datenverbindung. Anweisungen zum Zusammenschluss und der Konfiguration
dieses Geräts für den Betrieb im Master/Slave-
Modus finden Sie im
Benutzerhandbuch.

DE Cubix™ 2.0 SAL
17
DMX-Werte
7-Kanäle
Kanal Funktion Wert Prozent/Einstellung
1 Farben
000 004
Keine Funktion
Seitliche Linse
005 028
Rot
029 056
Grün
057 084
Blau
085 112
Kobaltblau
113 140
Lila
141 168
Gelb
169 197
Weiß
198 224
3-Farben-Umschalten
225 255
7-Farben-Umschalten
2 Stroboskop
000 004
Keine funktion
005 255
0~30 Hz
3 Motorrotation
000 127
Rotation mit Indexierung
128 255
Hin und her, mit
zunehmender
Geschwindigkeit
4 Auto-Programms
000 014
Verdunkelung
Mittlere
Linse
015 255
Auto-Programme
5 Geschwindigkeit des Auto-
Programms
000 015
Keine funktion
016 255
0~100% (wenn Kanal 4 ist
015~255)
6 Stroboskop
000 015
Keine funktion
016 255
0~30 Hz
7 Auto-Programms
(Alle Linsen)
000 009
Keine funktion
All
e Linsen010 250
Auto-programms
(langsam~schnell)
251 255
Sound aktiv
Montage
Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch.
Ansicht
Gerätemontage
Bügeleinstellknopf
Befestigungsbügel

Cubix™ 2.0 GRR PO
18
Sobre este
Guia
O Guia de Referência Rápida (GRR) do Cubix™ 2.0 contém informações
básicas sobre o produto tais como instalação, opções de menu e valores
DMX. Transfira o Manual de Utilizador de www.chauvetlighting.com
para
obter mais informações.
Exclusão de
Responsabilidade
As informações e especificações contidas neste GRR estão sujeitas a
alteração sem aviso prévio.
Instruções de
Segurança
Estas Instruções de Segurança incluem informações importantes sobre a
instalação, utilização e manutenção.
•Este produto não se destina à instalação permanente.
•Ligue este produto APENAS a um circuito protegido e ligado à terra.
•Desligue-o sempre da alimentação antes da limpeza ou substituição do
fusível.
•NÃO olhe para a fonte de luz quando o produto está ligado.
•Certifique-se de que o cabo de alimentação não está desgastado nem
danificado.
•Nunca desligue este produto da alimentação ao puxar ou esticar o cabo
de alimentação.
•Utilize um cabo de segurança numa instalação suspensa desta produto.
•NÃO permita a presença de materiais inflamáveis junto da unidade
durante o seu funcionamento.
•NÃO toque neste produto aquando do funcionamento do mesmo, pois
poderá estar quente.
•A tensão da tomada à qual irá ligar este produto deve estar no intervalo
indicado no autocolante ou painel posterior do produto.
•Este produto destina-se apenas a ser utilizado no interior! (IP20) Para
evitar o risco de incêndio ou choque eléctrico, não exponha este produto à
chuva nem humidade.
•Instale sempre este produto num local com ventilação adequada, a pelo
menos 50 cm (20 pol.) das superfícies adjacentes.
•Certifique-se de que não estão obstruídas quaisquer ranhuras de
ventilação do corpo da unidade.
•Nunca ligue este produto a um regulador da intensidade da luz nem a um
reóstato.
•Substitua o fusível por um do mesmo tipo e classificação.
•Transporte este produto APENAS com suportes de montagem/suspensão.
•A temperatura máxima ambiente é 40 °C (104 °F). Não utilize este
produto em ambientes com temperaturas superiores.
•Em caso de um problema de funcionamento grave, pare a utilização
imediatamente.
•NÃO abra este produto. Não contém quaisquer peças passíveis de
manutenção.

PO Cubix™ 2.0 GRR
19
Contacto
Fora dos E.U.A., Reino Unido ou Irlanda, entre em contacto com o seu
distribuidor para solicitar assistência ou devolver um produto.
Aceda a
www.chauvetlighting.com para obter informações de contacto.
Conteúdo
•Cubix™ 2.0
•Cabo de alimentação
•Cartão de garantia
•Guia de referência rápida
Para Começar
Desembale o Cubix™ 2.0 e certifique-se de que recebeu todas as peças em
boas condições. Se a caixa ou conteúdos aparentarem estar danificados,
notifique imediatamente a transportadora e não a CHAUVET®.
Descrição do
Produto
O Cubix™ 2.0 é uma iluminação central multi-colorida que combina dois
efeitos diferentes. Com LEDs centralmente montados e um efeito derby
lateral circundante, o Cubix™ 2.0 permite vários efeitos, todos
independentemente controláveis.
Descrição geral do
Produto
Alimentação
CA
Este produto possui uma fonte de alimentação de intervalo automático que
pode funcionar num intervalo de tensão de
entrada de 100~240 VCA, 50/60
Hz.
Interligação de
Alimentação
Pode ligar até 19 unidades Cubix™
2.0 a 120 VCA e 32 unidades a 230 VCA.
Substituição do
Fusível
Para substituir um fusível no Cubix™ 2.0:
1. Desligue o produto da alimentação.
2. Encaixe a ponta de uma chave de fendas de cabeça chata na ranhura do
suporte de fusíveis.
3. Retire a tampa de segurança do corpo.
4. Retire o fusível queimado do grampo na parte frontal da tampa de
segurança e substitua por um fusível com o mesmo tipo e classificação.
5. Volte a colocar o suporte de fusíveis e volte a ligar a alimentação.
Sup. fusíveis
Entrada/saída
de alimentação
Entrada/saída
DMX
Visor LED
Anel de
segurança

Cubix™ 2.0 GRR PO
20
Descrição do
P
ainel de
C
ontrolo
Botão Função
<MENU>
Sai da função ou menu actual
<UP>
Desloca-se para cima na lista de menus e aumenta o valor
numérico numa função
<DOWN>
Desloca-se para baixo na lista de menus e diminui o valor
numérico numa função
<ENTER>
Activa o menu exibido actualmente ou define o valor
seleccionado actualmente
Opções de Menu
Nível Principal Níveis De Programação Descrição
Endereço DMX
512
d__1-d512
Define o endereço de arranque de DMX
Programas
Automáticos
AUTO Define o programa automático
Velocidade do
Programa
Automático
S-- S__1-S100 Selecciona a velocidade do programa
automático (lento para rápido)
Modo de
Activação de Som
SNd Define o modo de activação de som
Interligação
DMX
O Cubix™ 2.0 pode trabalhar com um controlador DMX quando se encontra
ligado a ligações da série DMX. As instruções para a ligação e configuração
deste produto para a operação DMX encontram-
se no Manual de Utilizador.
Se não estiver familiarizado com o DMX
, transfira o DMX Primer a partir de
www.chauvetlighting.com.
Endereço de
Arranque
Para garantir um acesso total a todos os canais em cada modo DMX, o
endereço DMX mais elevado recomendado é 506.
Ligação Principal/
Secundária
O Cubix™ 2.0 utiliza a ligação de dados DMX para o seu modo
Principal/Secundário. As instruções para a ligação e configuração deste
produto para a operação Principal/Secundário encontram-
se no Manual de
Utilizador.
