Chauvet Strike 882 User manual

Quick Reference Guide
English EN
Español ES
Français FR
Nederlands NL

STRIKE™ 882 QRG EN
2
About this
Guide
The STRIKE™ 882 Quick Reference Guide (QRG) has basic product
information such as connection, mounting, menu options, and DMX values.
Download the User Manual from www.chauvetprofessional.com
for more
details.
Disclaimer
The information and specifications contained in this QRG are subject to change
without notice.
Safety Notes
•DO NOT open this product. It contains no user-serviceable parts.
•DO NOT look at the light source when the product is on.
•CAUTION: Flashing light is known to trigger epileptic seizures. User
must comply with local laws regarding notification of strobe use.
•CAUTION: This product’s housing may be hot when lights are
operating.
•Mount this product in a location with adequate ventilation, at least
20 in (50 cm) from adjacent surfaces.
•DO NOT leave any flammable material within 50 cm of this product
while operating or connected to power.
•To eliminate unnecessary wear and improve its lifespan, during
periods of non-use completely disconnect the product from power via
breaker or by unplugging it.
•CAUTION: When transferring product from extreme temperature
environments, (e.g. cold truck to warm humid ballroom) condensation
may form on
the internal electronics of the product. To avoid causing a
failure, allow product to fully acclimate to the surrounding
environment before connecting it to power.
•USE a safety cable when mounting this product overhead.
•DO NOT operate this product outdoors or in any location where dust,
excessive heat, water, or humidity may affect it.(IP20)
•DO NOT operate this product if the housing, lenses, or cables appear
damaged.
•DO NOT connect this product to a dimmer or rheostat.
•ONLY connect this product to a grounded and protected circuit.
•ONLY use the hanging/mounting bracket to carry this product.
•In the event of a serious operating problem, stop using immediately.
•The maximum ambient temperature is 113 °F (45 °C). Do not operate
this product at higher temperatures.
Contact
Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux, contact your
distributor to request support or return a product. Visit
www.chauvetprofessional.com for contact information.
What is
Included
•STRIKE™ 882
•Neutrik® powerCON® power cord
•Warranty Card
•Quick Reference Guide

STRIKE™ 882 QRG EN
3
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100–240 VAC, 50/60 Hz.
To eliminate unnecessary wear and improve its lifespan, during
periods of non-
use completely disconnect the product from power via
breaker or by unplugging it.
Power Linking
You can link up to 3 STRIKE™ 882 products at 120 V, 5 products at 208 V,
or 6 products
at 230 V. Never exceed this number. Power linking cords can be
purchased separately.
AC Plug
Connection
Wire (U.S.)
Wire (Europe)
Screw Color
AC Live
Black
Brown
Yellow/Brass
AC Neutral
White
Blue
Silver
AC Ground
Green/Yellow
Green/Yellow
Green
Replacing the
Fuse
1. Disconnect this product from power.
2. Using a flat-head screwdriver, unscrew the fuse holder cap from the
housing.
3. Remove blown fuse and replace with a good fuse of the same type
and rating.
4. Screw the fuse holder cap back in place and reconnect power.
DMX Linking
The STRIKE™ 882 will work with a DMX controller using a regular DMX
serial connection. A DMX Primer is available from
www.chauvetprofessional.com.
DMX Connection
The STRIKE™ 882 uses a regular DMX data connection for its DMX
personalities: 1 Ch, 5 Ch, 6 Ch, and 10 Ch. See the User Manual to connect
and configure for DMX operation.
Master/Slave
Connection
The STRIKE™ 882 uses the DMX data connection for its Master/Slave
mode. See the User Manual to connect and configure for master/s
lave
operation.

STRIKE™ 882 QRG EN
4

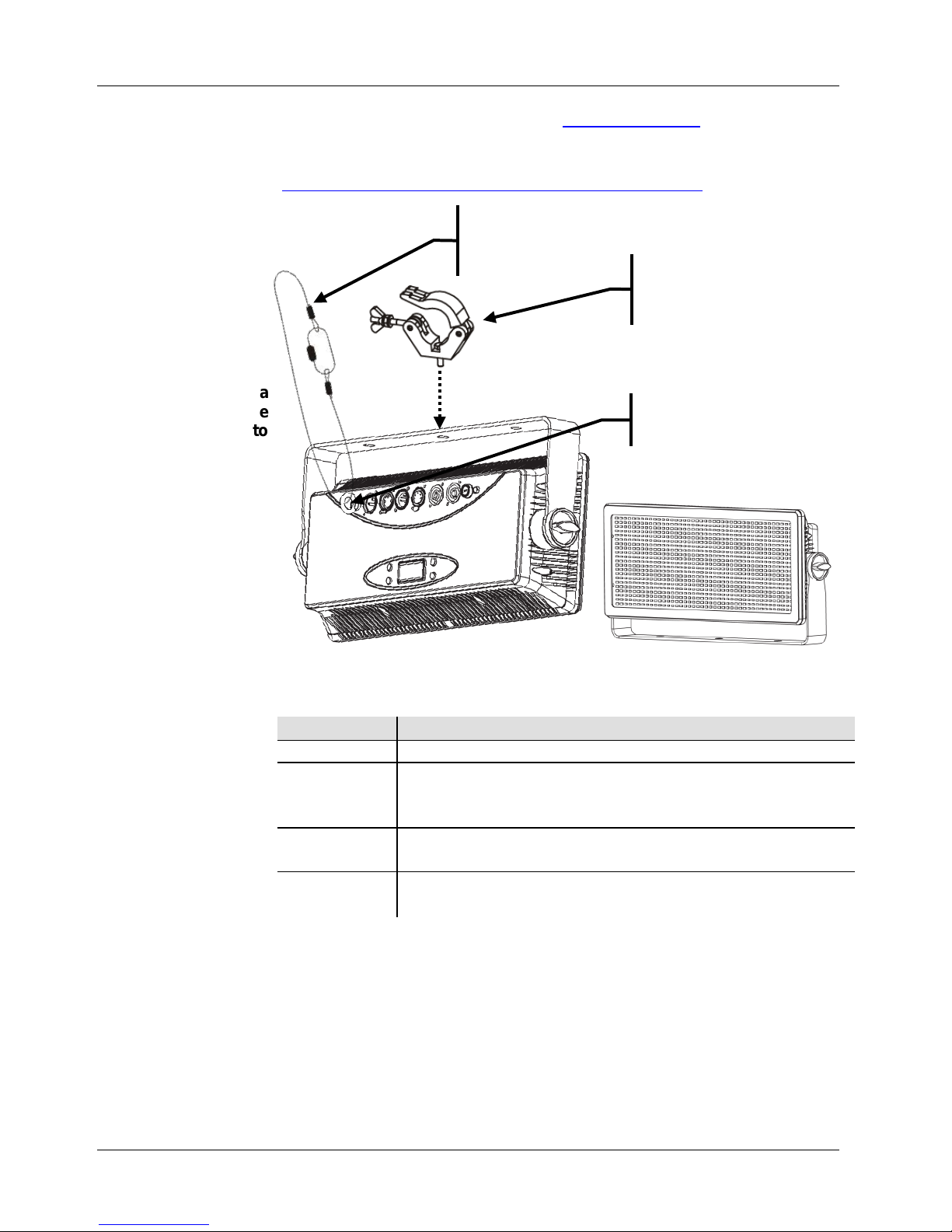

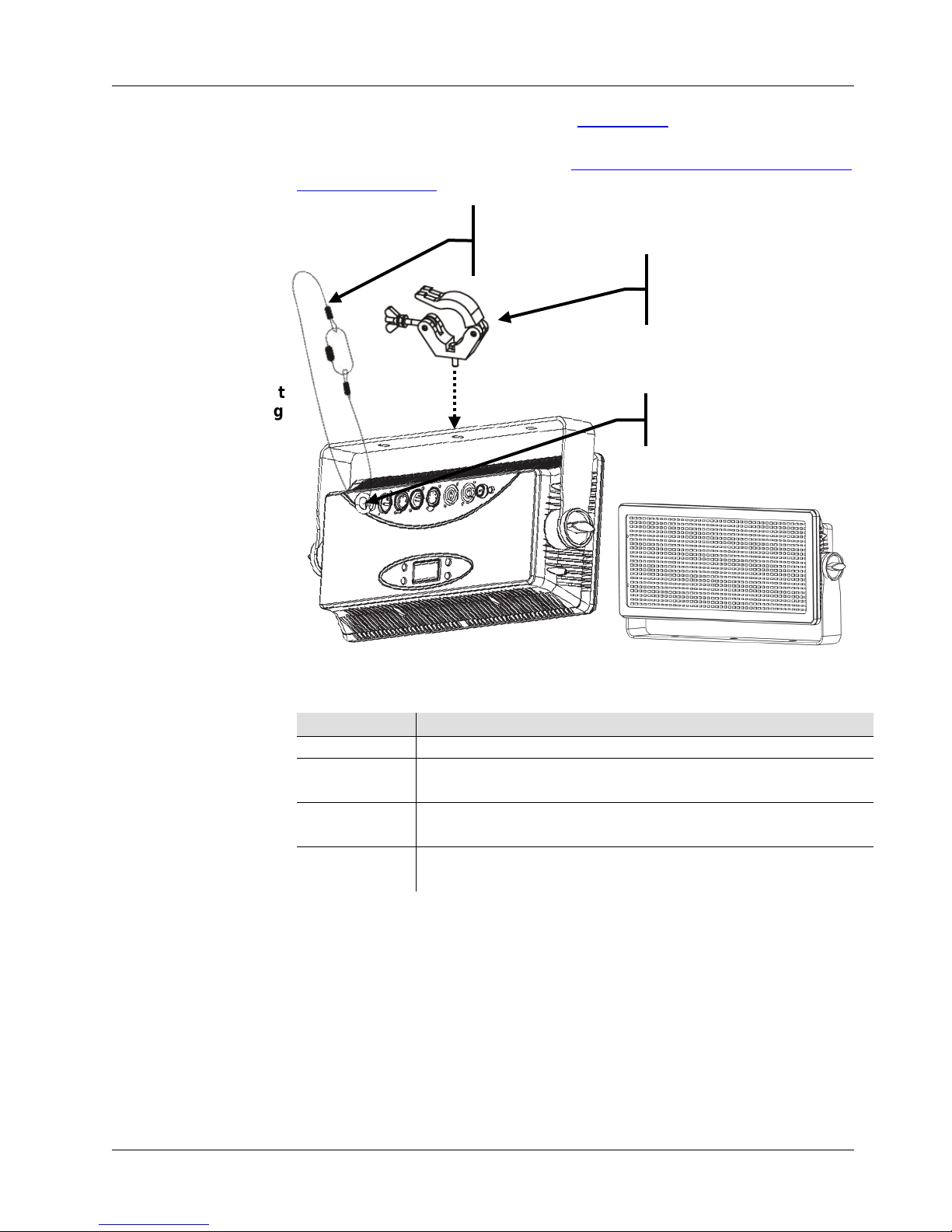

Mounting
Before mounting this product, read the Safety Notes. Make sure the mounting
clamp is capable of supporting the weight of the product. For our Chauvet line
of mounting clamps, go to trusst.com/productcategory/base-plates-
accessories-clamps/.

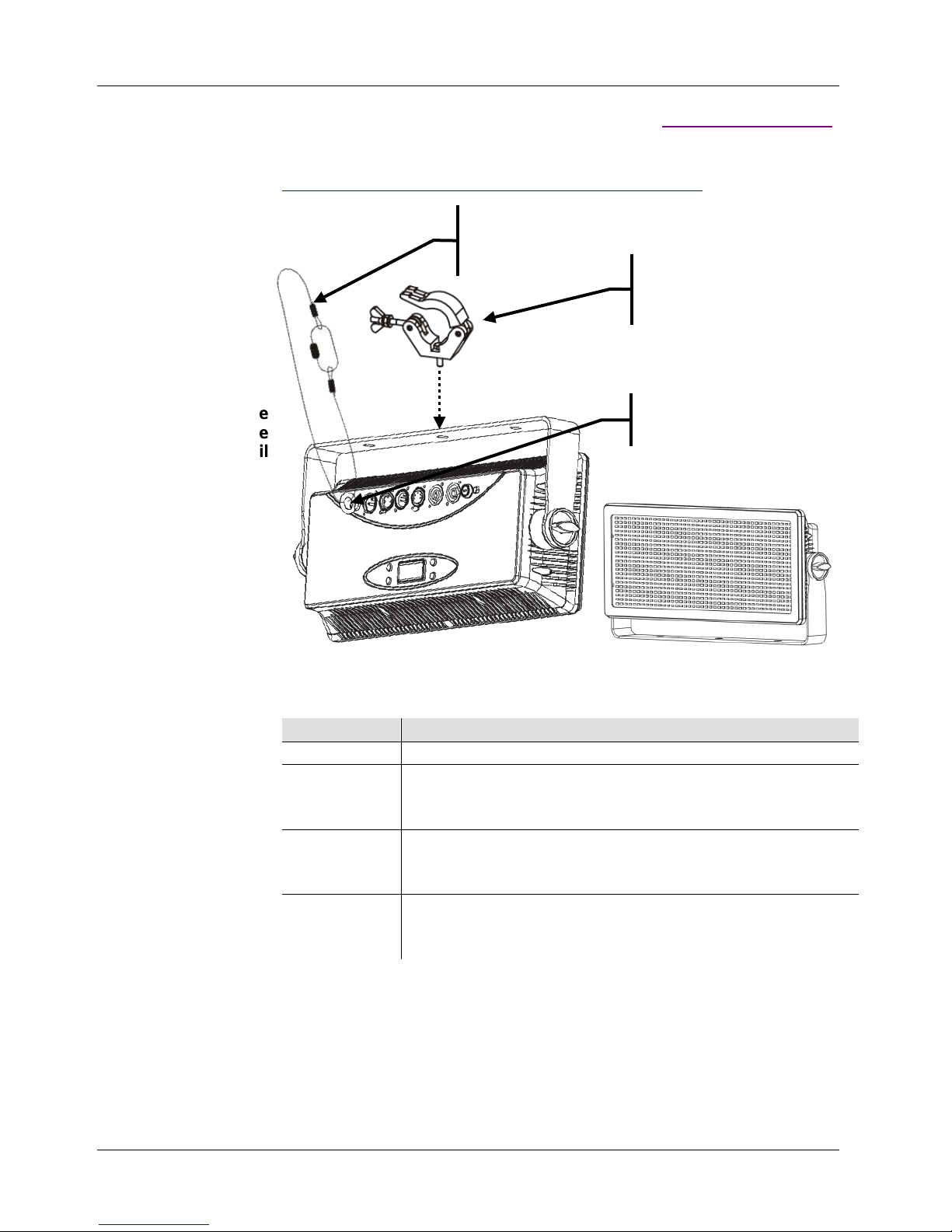

Product
Mounting
Diagram
Control Panel
Description
Button
Function
<MENU>
Exits from the current menu or function
<ENTER>
Enables the currently displayed menu or sets the
currently selected value into the selected function
<UP>
Navigates upwards through the menu list or increases
the numeric value when in a function
<DOWN>
Navigates downwards through the menu list or
decreases the numeric value when in a function
Overhead Mounting
Floor Mounting
Clamp
Secure the safety cable
using the
safety loop on
the back of the product
Safety Cable

STRIKE™ 882 QRG EN
5
Menu Options
Main Level
Programming Levels
Description
Auto
Auto 0–7
Speed 001–100
8 automatic programs
Static
Dimmer
000–255
Sets the intensity of light output
Strobe
Selects the strobe frequency
BackLite
On
Sets the amount of time the control panel
backlight stays on
10S
20S
30S
Info
Auto
Test
Sets product in test mode
Version Vx.x
Shows the installed software version
FixHours
Shows the total amount of time the
product has been in use
Address
001–512
Sets product’s DMX address
Channel
1 Ch
1-channel: strobe
5 Ch
5-channel: intensity, duration, rate, effect,
macro
6 Ch
6-channel: Flash 1–6
10 Ch
10-channel: Flash 1–6, auto programs,
auto speed, dimmer, strobe
M&S Mode
Master
Selects Master mode
Slave
Selects Slave mode
Temp xx° C
Displays product’s internal temperature

STRIKE™ 882 QRG EN
6
DMX Values
1 Ch
Channel
Function
Value
Percent/Setting
1 Strobe
000 ó005
006 ó255
No function
0–100%
5 Ch
Channel
Function
Value
Percent/Setting
1 Flash Intensity
000 ó005
006 ó255
No function
0–100%
2
Flash Duration
000 ó255
0–100%
3 Flash Rate
000 ó005
006
ó
255
No function
0–100%
4 Special Effects
000 ó005
006 ó042
043 ó085
086 ó128
129 ó171
172 ó214
215 ó255
No function
Ramp up
Ramp down
Ramp up – ramp down
Random
Lighting effect
Spike effect
5 Pixel Control
Macros
000 ó005
006 ó042
043 ó085
086 ó128
129 ó171
172 ó214
215 ó255
No function
Macro 1
Macro 2
Macro 3
Macro 4
Macro 5
Macro 6
To achieve blinder effects similar to a discharge strobe light, put
channels 1, 2, and 3 to 100%.

STRIKE™ 882 QRG EN
7
DMX Values (cont.)
6 Ch
Channel
Function
Value
Percent/Setting
1 Block 1
000 ó005
006 ó255
No function
Slow to fast
2 Block 2
000 ó005
006 ó255
No function
Slow to fast
3 Block 3
000 ó005
006 ó255
No function
Slow to fast
4 Block 4
000 ó005
006 ó255
No function
Slow to fast
5 Block 5
000 ó005
006 ó255
No function
Slow to fast
6 Block 6
000 ó005
006 ó255
No function
Slow to fast
Block 1
Block 2
Block 3
Block 4
Block 5
Block 6

STRIKE™ 882 QRG EN
8
DMX Values (cont.)
10 Ch
Channel
Function
Value
Percent/Setting
1 Block 1
000 ó005
006 ó255
No function
Slow to fast
2 Block 2
000 ó005
006 ó255
No function
Slow to fast
3 Block 3
000 ó005
006 ó255
No function
Slow to fast
4 Block 4
000 ó005
006 ó255
No function
Slow to fast
5 Block 5
000 ó005
006 ó255
No function
Slow to fast
6 Block 6
000 ó005
006 ó255
No function
Slow to fast
7 Auto Programs
000 ó010
011 ó040
041 ó070
071 ó100
101 ó130
131 ó160
161 ó190
191 ó220
221 ó255
No function
Auto 0
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
8 Auto Speed 000 ó255
Slow to fast
(Only when Ch. 7has Auto 0–7 activated)
9
Master Dimmer
000 ó255
0–100%
10 Master Strobe
000 ó005
006 ó255
No function
0–25 Hz

STRIKE™ 882 GRR ES
9
Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del STRIKE™ 882 contiene
información básica sobre el producto, como conexión, montaje, opciones de
menú y valores DMX. Descargue el manual de usuario de
www.chauvetprofessional.com para una información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
•NO abra este producto. No contiene piezas reparables por el usuario.
•Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor
o desenchufándolo, durante los periodos en los que no se use.
•NO mire a la fuente de luz cuando el producto esté encendido.
•CUIDADO: Se sabe que la luz parpadeante puede desencadenar
ataques epilépticos. El usuario debe cumplir con la legislación local
con respecto a la notificación del uso de estroboscopio.
•CUIDADO: La carcasa de este producto puede estar caliente cuando
las luces están en funcionamiento.
•Monte este producto en una ubicación con ventilación adecuada, al
menos a 20'' (50 cm) de superficies adyacentes.
•NO deje ningún material inflamable a menos de 50 cm de este
producto mientras esté funcionando o conectado a la alimentación.
•Cuidado: cuando transfiera el producto desde ambientes con
temperatura extrema (p. ej., del remolque frío de un camión a una sala
de baile con calor y humedad), puede formarse condensación en la
electrónica interna del producto. Para evitar que se produzca una
avería, deje que el producto se aclimate completamente al ambiente
antes de conectar la alimentación.
•USE un cable de seguridad cuando monte este producto en lo alto.
•NO ponga en funcionamiento este producto en el exterior o en
cualquier ubicación en la que el polvo, calor excesivo, agua o
humedad puedan afectarlo.
•NO ponga en funcionamiento este producto si sospecha que la
carcasa, lentes o cables están dañados.
•NO conecte este producto a un atenuador o reostato.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Use SOLAMENTE los soportes de colgar/montar para mover este
producto
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•La temperatura ambiente máxima es de 45 °C (113 °F). No haga
funcionar este producto a temperaturas más altas.

STRIKE™ 882 GRR ES
10
Contacto
Fuera de EE.UU, Reino Unido, Irlanda, México, o Benelux póngase en
contacto con su distribuidor para solicitar asistencia o devolver el producto.
Visite www.chauvetprofessional.com para información de contacto.
Qué va
Incluido
•STRIKE™ 882
•Cable de alimentación Neutrik®
powerCON®
•Tarjeta de garantía
•Guía de Referencia Rápida
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática que
puede funcionar con un rango de tensión de entrada de 100–
240 VCA,
50/60 Hz.
Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor
o desenchufándolo, durante los periodos en los que no se use.
Alimentación en
Cadena
Puede enlazar hasta 3 productos STRIKE™ 882 a 120 V, 5 productos a
208 V o 6 productos
a 230 V. Nunca sobrepase este número. Los cables de
alimentación en cadena se pueden adquirir por separado.
Enchufe CA
Conexión
Cable (EE.UU.)
Cable (Europa)
Color del tornillo
CA Cargado
Negro
Marrón
Amarillo/Latón
CA Neutro
Blanco
Azul
Plata
CA Tierra
Verde/Amarillo
Verde/Amarillo
Verde
Sustitución del
Fusible
1. Desconecte el producto de la toma de corriente.
2. Con un destornillador de punta plana desatornille la tapa del
portafusibles.
3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del
mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de
nuevo la alimentación.
Enlace DMX
El STRIKE™ 882 funcionará con un controlador DMX usando una conexión
serie DMX normal. Hay un Manual DMX disponible en
www.chauvetprofessional.com.
Conexión DMX
El STRIKE™ 882 usa una conexión de datos DMX normal para sus
personalidades DMX: 1 Ch, 5 Ch, 6 Ch y 10 Ch
. Vea el Manual de usuario
para conectar y configurar para funcionamiento DMX.
Conexión
Maestro/Esclavo
El STRIKE™ 882 usa la conexión de datos DMX para su modo
Maestro/Esclavo. Vea el Manual de usuario para conectar y configurar para
funcionamiento Maestro/Esclavo.
