Chauvet SlimPAR 64 RGBA User manual

Quick Reference Guide

SlimPAR™ 64 RGBA QRG EN
2
About This
Guide
The SlimPAR™ 64 RGBA Quick Reference Guide (QRG) has basic
product information such as mounting, menu options, and DMX values
.
Download the User Manual from www.chauvetlighting.com for
more
details.
Disclaimer
The information and specifications contained in this QRG are subject to
change without notice.
Safety Notes
These Safety Notes include important information about installation, use,
and maintenance.
•This product is not intended for permanent installation.
•ONLY connect this product to a grounded and protected circuit.
•Always disconnect from power before cleaning or replacing the fuse.
•DO NOT look at the light source when the product is on.
•Make sure the power cord is not crimped or damaged.
•Never disconnect this product from power by pulling on the cord.
•When mounting this product overhead, use a safety cable.
•DO NOT allow flammable materials close to the unit while operating.
•DO NOT touch this product when it is operating because it may be hot.
•The voltage of the outlet to which you are connecting this product must
be within the range stated on the decal or rear panel of the product.
•This product is for indoor use only! (IP20) To prevent risk of fire or
shock, do not expose this product to rain or moisture.
•Always mount this product in a location with adequate ventilation, at
least 20 in (50 cm) from adjacent surfaces.
•Be sure that no ventilation slots on the unit’s housing are blocked.
•Never connect this product to a dimmer or rheostat.
•Replace the fuse with the same type and rating.
•ONLY use the hanging/mounting bracket or the handles to carry this
product.
•The maximum ambient temperature is 104° F (40° C). Do not operate
this product at higher temperatures.
•In the event of a serious operating problem, stop using immediately.
•
DO NOT open this product. It contains no user-serviceable parts.
Contact
Outside the U.S., United Kingdom, or Ireland, contact your distributor to
request support or return a product. Visit www.chauvetlighting.com
for
contact information.
What Is
Included
•SlimPAR™ 64 RGBA
•Power Cord
•Warranty Card
•Quick Reference Guide
To Begin
Unpack your SlimPAR™ 64 RGBA and make sure you have received all
parts in good condition. If the box or contents appear damaged, notify the
carrier immediately, not CHAUVET®.

EN SlimPAR™ 64 RGBA QRG
3
Product
Description
The SlimPAR™ 64 RGBA adds amber to the SlimPAR™ family. Like
other CHAUVET® pars, the
SlimPAR™ 64 RGBA is a silent operator
with power linking and master/slave capabilities. The new amber LEDs
generate many more colors and more natural-looking color temperatures.
Overview
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100~240 VAC, 50/60 Hz.
Power Linking
You can link up to 40 SlimPAR™ 64 RGBA products at 120 VAC or up to
60 units at 230 VAC.
Fuse Replacement
Disconnect the product from power.1.
Wedge the tip of a flat-head screwdriver into the slot of the fuse holder.2. Pry the safety cap out of the housing.3. Remove the blown fuse from the clip on the front of the safety cap and4. replace with a fuse of the exact same type and rating.
Re-insert the fuse holder and reconnect power.5.

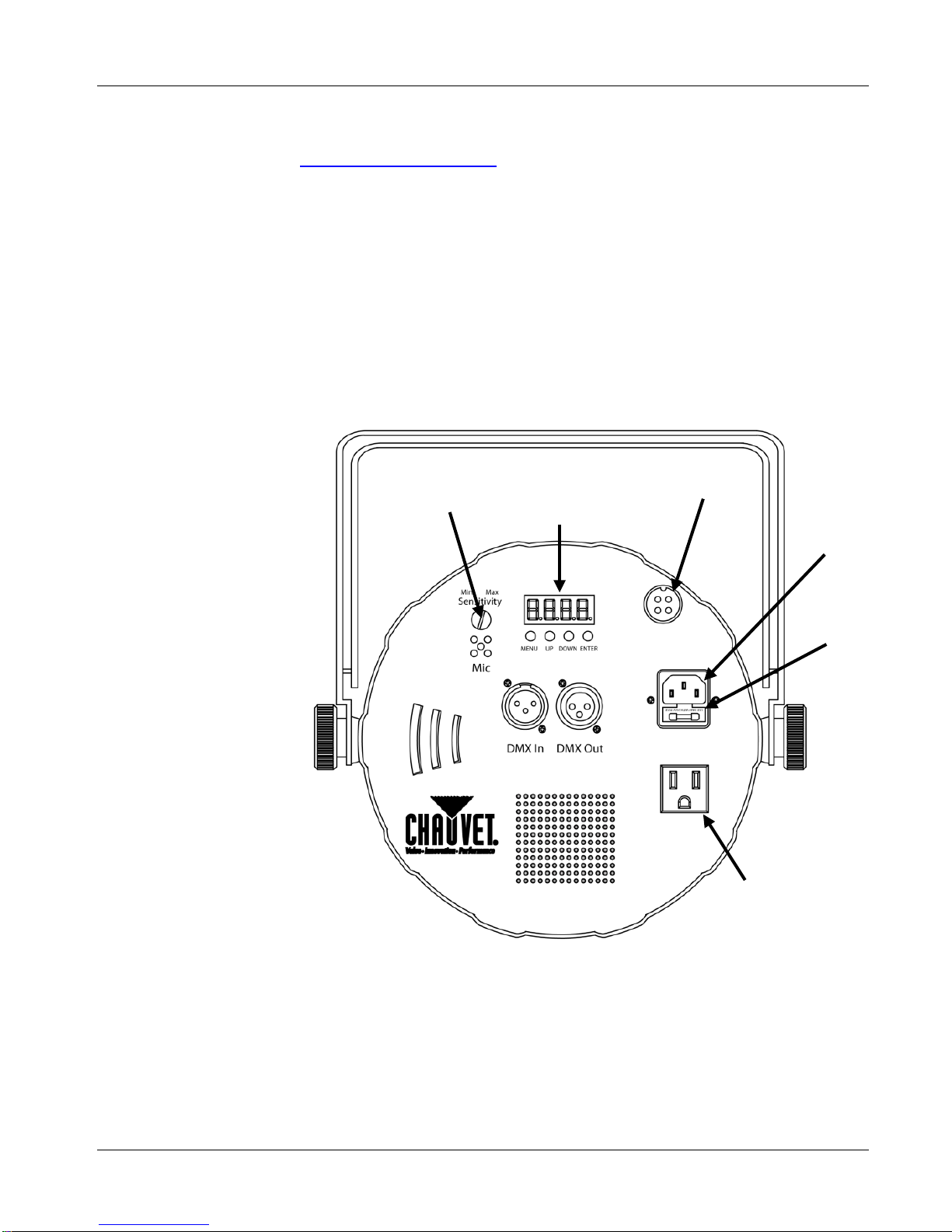

Back Panel View
Power In
Satellite™ 12 V
Input
Fuse
Holder
Control Panel
LED Display
Power Out
Microphone
Sensitivity
Adjustment Knob

SlimPAR™ 64 RGBA QRG EN
4
Mounting
Before mounting this product, read the Safety Notes. The double-bracketed
yoke can also be a floor stand.
Mounting
Diagram
Control Panel
Description
Button
Function
<MENU>
Selects an operation mode or exits current menu option.
<UP>
Scrolls up through the menu list or increases the numeric value
when in a function.
<DOWN>
Scrolls down through the menu list or decreases the numeric
value when in a function.
<ENTER>
Activates a menu option or selected value.
Bracket
Adjustment
Knob
Mounting
Clamp
Double-
Bracketed
Yoke
Safety Cable

EN SlimPAR™ 64 RGBA QRG
5
Menu Map
Mode
Programming Steps
Description
P--
P1
4-color program (switching)
P2
4-color program (fading)
P3
15-color program (switching)
P4
15-color program (fading)
P5
4-color program (sound-active)
P6
15-color program (sound-active)
4-CH
d001~d505
4-channel DMX mode (RGBA)
8-CH
8-channel DMX mode
C--
C1
Red
Static color
C2
Green
C3
Blue
C4
Amber
C5
Cyan
C6
Purple
C7
Light Green
C8
Light Blue
C9
Orange
C10
Light Green
C11
Violet
C12
Yellow
C13
Pink
C14
Light Blue
C15
White
S--
S001~S100
Program speed for P1~P4
U--
r--
Red (r001~100)
Custom static colors
Combines Red, Green, Blue, and Amber
g--
Green (g001~100)
B--
Blue (b001~100)
A--
Amber (a001~100)

SlimPAR™ 64 RGBA QRG EN
6
DMX Linking
The SlimPAR™ 64 RGBA can work with a DMX controller when linked
by DMX serial connections. Instructions for connecting and configuring
this product for DMX operation are in the User Manual. If you are not
familiar with DMX, download the DMX Primer
from
www.chauvetlighting.com.
Starting Address
To ensure full access to all channels in each DMX mode, the highest
recommended DMX address is 505(in the 8-channel DMX personality).
To select the starting address, do the following:
Press <MENU> repeatedly until 4-CH or 8-CH shows on the display.1. Press <ENTER>.2. Use <UP> or <DOWN> to select the starting address (d001~d505).3.
Press <ENTER>.4.
Master/Slave
Connection
The SlimPAR™ 64 RGBA uses the DMX data connection for its
Master/Slave mode. Instructions for connecting and configuring this
product for Master/Slave operation are in the User Manual.
DMX Values
8-CH
Channel
Function
Value
Percent/Setting
1
Red
000 255
0~100%
2
Green
000 255
0~100%
3
Blue
000 255
0~100%
4
Amber
000 255
0~100%
5
Color Macros
(Overrides Chs. 1~4)
000 015
016 255
No function
Color Macros
6
Speed
(When Ch. 7
is 032~223)
000 255
Slow~fast
Strobe
001 015
016 255
No function
Slow~fast
7 Mode
000 031
RGBA mode
032 063
Pulse effect 0~100%
064 095
Pulse effect 100%~0
096 127
Pulse effect 100%~0~100%
128 159
Auto fade transition
160 191
Auto snap transition (4 colors)
192 223
Auto snap transition (15 colors)
224 255
Sound-active mode
8
Dimmer
000 255
0~100%
4-CH
Channel
Function
Value
Percent/Setting
1
Red
000

255
0~100%
2
Green
000 255
0~100%
3
Blue
000

255
0~100%
4
Amber
000

255
0~100%

ES SlimPAR™ 64 RGBA GRR
7
Acerca de
Esta Guía
La Guía de Referencia Rápida (GRR) del SlimPAR™ 64 RGBA contiene
información básica sobre el producto, como montaje, opciones de menú y
valores DMX. Descargue el manual de usuario de
www.chauvetlighting.com para ver los detalles.
Exención de
Responsabilidad
La
información y especificaciones contenidos en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
Estas notas de seguridad incluyen información importante sobre el montaje,
uso y mantenimiento.
•Este producto no está concebido para una instalación permanente.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Desconecte siempre de la alimentación antes de la limpieza o
sustitución del fusible.
•NO mire a la fuente de luz cuando el producto esté encendido.
•Asegúrese de que el cable de alimentación no está retorcido ni
estropeado.
•
Nunca desconecte este producto del cable de alimentación agarrando o
tirando del cable.
•Cuando monte este producto en alto, use un cable de seguridad.
•NO permita la presencia de materiales inflamables cerca de la unidad
cuando esté en funcionamiento.
•NO toque este producto cuando esté en funcionamiento, pues podría
estar caliente.
•La tensión del enchufe al que conecte este producto ha de estar en el
rango establecido en el grabado o en el panel posterior de producto.
•¡Este producto es para uso en interiores solamente! (IP20) Para evitar
riesgos de incendio o descarga, no exponga este producto a la lluvia o
la humedad.
•Monte siempre este producto en una ubicación con ventilación
adecuada, al menos a 20'' (50 cm) de superficies adyacentes.
•Asegúrese de que ninguna ranura de ventilación en la carcasa de la
unidad queda bloqueada.
•Nunca conecte este producto a un atenuador o reostato.
•Sustituya el fusible con uno del mismo tipo y categoría.
•Use SOLAMENTE los soportes de colgar/montar para mover este
producto.
•La máxima temperatura ambiente es de 104º F (40º C). No haga
funcionar este producto a temperaturas más altas.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•NO abra este producto. No contiene piezas reparables por el usuario.

SlimPAR™ 64 RGBA GRR ES
8
Contacto
Fuera de EE.UU, Reino Unido o Irlanda, póngase en contacto con su
distribuidor para solicitar asistencia o devolver el produc
to. Visite
www.chauvetlighting.com para información de contacto.
¿Qué va
Incluido?
•SlimPAR™ 64 RGBA
•Cable de alimentación
•Tarjeta de garantía
•Guía de Referencia Rápida
Para Empezar
Desembale su SlimPAR™ 64 RGBA y asegúrese de que ha recibido todas
las partes en buen estado. Si la caja o los componentes parecen dañados,
notifíqueselo al transportista inmediatamente, no a CHAUVET®.
Descripción
del Producto
El SlimPAR™ 64 RGBA añade ámbar a la familia SlimPAR™. Como
otros focos CHAUVET®, el SlimPAR™ 64 RGBA es un aparato
silencioso con alimentación en cadena y capacidades maestro/esclavo. Los
nuevos LED ámbar generan muchos más colores y unas temperaturas de
color de aspecto más natural.
Vista General
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática
que puede funcionar con un rango de tensión de entrada de 100~240 VCA,
50/60 Hz.
Alimentación en
Cadena
Puede enlazar hasta 40 productos SlimPAR™ 64 RGBA a 120 VCA, o
hasta 60 a 230 VCA.

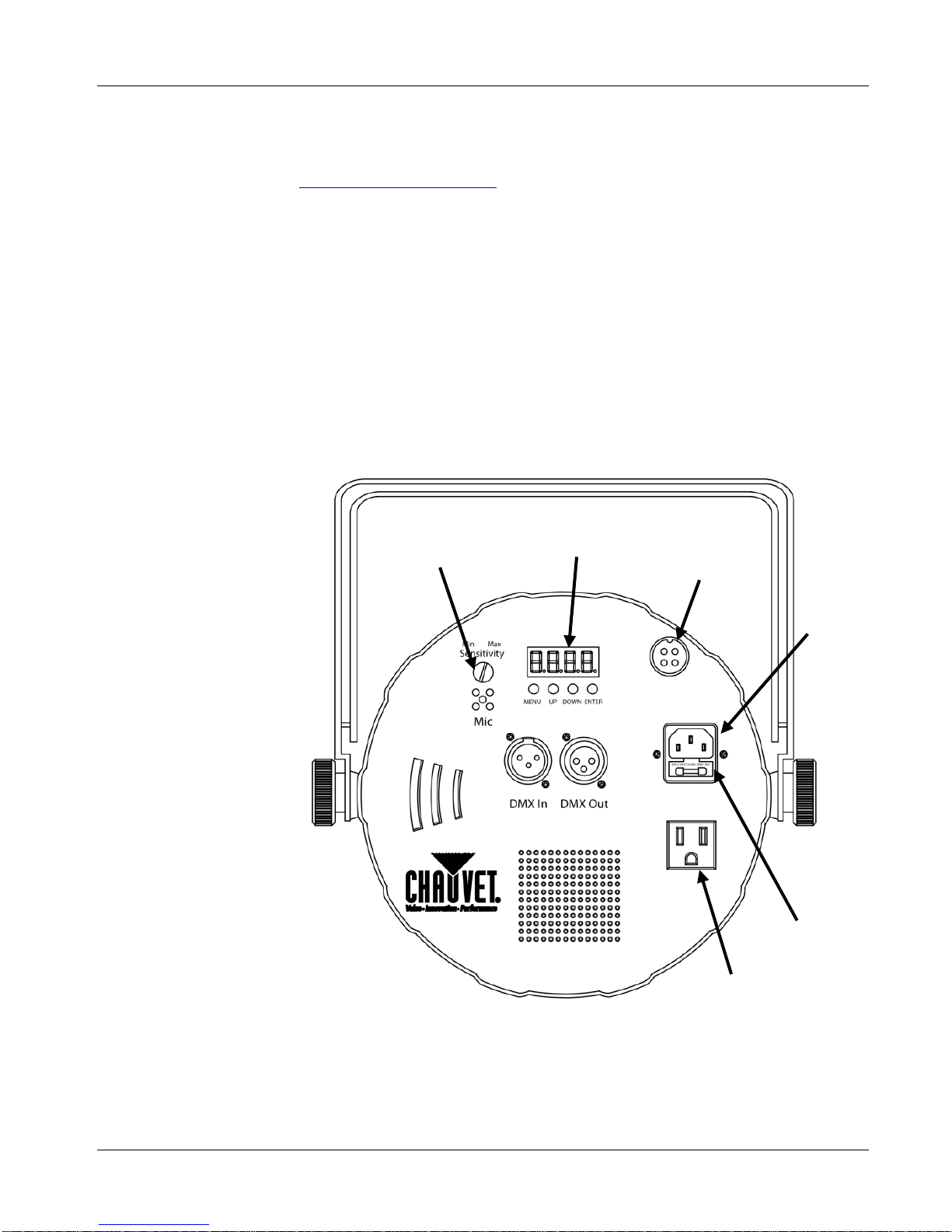

Vista del Panel Posterior
Entrada de
alimentación
Entrada de 12 V
Satellite™
Portafusibles
Pantalla LED
del panel de
control
Salida de
alimentación
Mando de Ajuste de
Sensibilidad del
Micrófono

ES SlimPAR™ 64 RGBA GRR
9
Sustitución del
Fusible
Desconecte el producto de la alimentación.1.
Haga cuña con la punta de un destornillador plano en la ranura del2. portafusibles.
Saque la tapa de seguridad de la carcasa.3. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de4. seguridad y sustituya el fusible con otro del mismo tipo y categoría.
Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.5.
Montaje
Antes de montar este producto, lea las notas de seguridad. El puente de
doble soporte puede ser también un pie de suelo.
Diagrama
de Montaje
Descripción
del P
anel de
Control
Botón
Función
<MENU>
Selecciona un modo de funcionamiento o sale del la opción de
menú actual
<UP>
Se desplaza hacia arriba por la lista de menú o aumenta el
valor numérico cuando está en una función
<DOWN>
Se desplaza hacia abajo por la lista de menú o disminuye el
valor numérico cuando está en una función
<ENTER>
Activa una opción de menú o valor seleccionado
Abrazadera de
montaje
Cable de
seguridad
Puente de doble
soporte
Mando de ajuste
del soporte

SlimPAR™ 64 RGBA GRR ES
10
Mapa de Menú
Modo
Pasos de Programación
Descripción
P--
P1
Programa de 4 colores (conmutación)
P2
Programa de 4 colores (fundido)
P3
Programa de 15 colores (conmutación)
P4
Programa de 15 colores (fundido)
P5
Programa de 4 colores (activo por sonido)
P6
Programa de 15 colores (activo por sonido)
4-C
d001~d505
Modo DMX de 4 canales (RGBA)
8-C
Modo DMX de 8 canales
C--
C1
Red (Rojo)
Color estático
C2
Green (Verde)
C3
Blue (Azul)
C4
Amber (Ámbar)
C5
Cyan (Cian)
C6
Purple (Púrpura)
C7
Light Green (Luz Verde)
C8
Light Blue (la Luz Azul)
C9
Orange (Naranja)
C10
Light Green (Luz Verde)
C11
Violet (Violeta)
C12
Yellow (Amarillo)
C13
Pink (Rosa)
C14
Light Blue (la Luz Azul
C15
White (Pálido)
S--
S001~S100
Velocidad de programa para P1~P4
U--
r--
Rojo (r001~100)
Colores estáticos personalizados
Combina Rojo, Verde, Azul y Ámbar
g--
Verde (g000~100)
B--
Azul (b000~100)
a--
Ámbar (a000~100)
