Chauvet Freedom Par Quad-4 User manual

Quick Reference Guide

Freedom™ Par Quad-4 QRG EN
2
About this
Guide
The Freedom™ Par Quad-4
Quick Reference Guide (QRG) has basic product
information such as mounting, menu options, and DMX values.
For more
information, download the User Manual from the CHAUVET® website
www.chauvetlighting.com/product-manuals-literature/.
Disclaimer
The information and specifications contained in this QRG are subject to change
without notice.
Safety Notes
These Safety Notes include important information about
installation, use, and
maintenance.
•Always connect the product to a grounded circuit to avoid the risk of
electrocution.
•Make sure the power cord is not crimped or damaged.
•Always disconnect the product from the power source before cleaning it or
replacing the fuse.
•Never disconnect the product from the power source
by pulling or tugging on
the cord.
•If mounting the product overhead, make sure there is adequate support for the
product’s weight, and always secure the product using a safety cable.
•Make sure there are no flammable materials close to the product when it is
operating.
•Avoid direct eye exposure to the light source while the product is on.
•Do not touch the product’s housing when the product is operating because the
housing can be very hot.
•The product is not intended for permanent installation.
•The product is for indoor use only! It is rated at IP20.
•Do not expose the product to rain or moisture.
•Do not block the ventilation slots on the product’s housing.
•Install the product in a location with adequate ventilation, and leave at least
20 in (50 cm) between the product and adjacent surfaces.
•Do not operate the product at a maximum ambient temperature higher than
104 °F (40 °C).
•Make sure that the voltage of the power source used for the product is within
the range stated on the sticker or the rear panel of the product.
•Never connect the product to a dimmer or a rheostat.
•Replace the product’s fuse only with another fuse
of the same type and rating.
•Never carry the product by the power cord or any moving part.
•Use only the handle to carry this product.
•In the event of a serious operating problem, stop using the product
immediately.
•Never open or
repair the product. Repairs carried out by unskilled people can
lead to damage or malfunction.
•Contact the nearest authorized technical assistance center if the product
malfunctions.
Contact
From outside the U.S., UK, Ireland, or Mexico, contact the distributor of record to
request support or return a product.
From inside the U.S., UK, Ireland, or Mexico,
use the information in Contact Us at the end of this QRG.

Freedom™ Par Quad-4 QRG EN
3
What is
Included •Freedom™ Par Quad-4
•Power Cord
•IRC-6
•Warranty card
•Quick Reference Guide
To Begin
Carefully unpack the product and check that all the parts are in the package, and
are in good condition.
If the box, or any of the contents, appear damaged from shipping, or show signs of
mishandling, save all packaging and file a claim with the carrier immediately. Do
not notify CHAUVET®. Failure to report damage to the carrier immediately, or
failure to have all packaging available for inspection, could invalidate your claim.
For other issues, such as missing components or parts, damage not related to
shipping, or concealed damage, file a claim with CHAUVET® within 7 days of
delivery. For information on contacting CHAUVET®, see the Contact Us section
of this QRG.
Description
The Freedom™ Par Quad-4 is a wireless, battery-operated, quad-color LED PAR.
It can be used as an uplight on the floor or suspended overhead.
It has a compact
design so it works with TRUSST® and an adjustable kickstand for eas
y floor
placement. The RGBA LEDs allow for infinite color mixing. The built-
in wireless
D-Fi™ transmitter and receiver allow wireless Master/Slave control of up to 32
Freedom™ Par Quad-4s. The Freedom™ Par Quad-
4 can also be controlled by a
D-Fi™ compatible controller, the CHAUVET® FlareCON™ Air
app, or the
IRC-6 remote control.

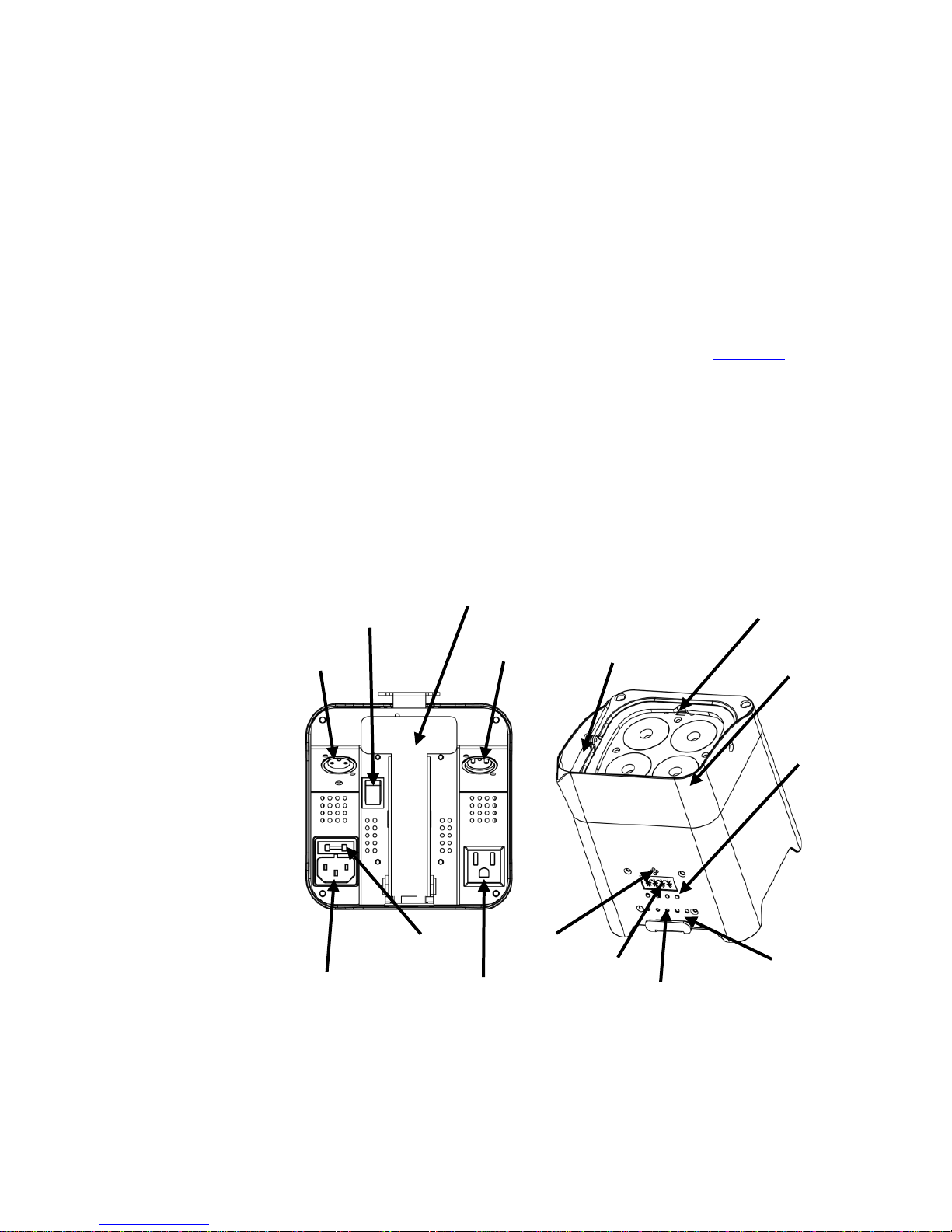

Overview
Infrared Sensor
On/Off
Switch
Display
DMX Out
DMX In
Menu
Buttons
Power In
Power Out
Fuse Holder
Battery Life
Indicator LEDs
Kickstand
Carry
Handle
Glare
Shield
Microphone
D-Fi™ AUTO
Sync/Clear Button

Freedom™ Par Quad-4 QRG EN
4
AC Power
Freedom™ Par Quad-4 has an auto-
ranging power supply that works with an input
voltage range of 100 to 240 VAC, 50/60 Hz.
Power Linking
For the maximum number of Freedom™ Par Quad-4 products
that you can power
link at each voltage, see the User Manual or the sticker on the product.
Fuse Replacement
1. Disconnect the product from power.
2. Wedge the tip of a flat-head screwdriver into the slot of the fuse holder.
3. Pry the safety cap out of the housing.
4.
Remove the blown fuse from the clip on the front of the safety cap and replace
with a fuse of the exact same type and rating.
5. Re-insert the fuse holder and reconnect power.
Battery Power
The Freedom™ Par Quad-4 comes with a rechargeable lithium battery for cable-
free operation.
Charging the
Battery
The battery charges
whenever the product is plugged into a power source. If the
product is plugged in and not in operation, make sure the On/Off s
witch is in the
Off position.
For optimal battery life, charge the Freedom™ Par Quad-4 battery for
24
hours prior to initial use.
Battery Life
Indicator
The battery life indicators are the 4 small green LEDs
on either side of the
<D-Fi™ AUTO Sync/Clear>button. The indicators show
how much battery life

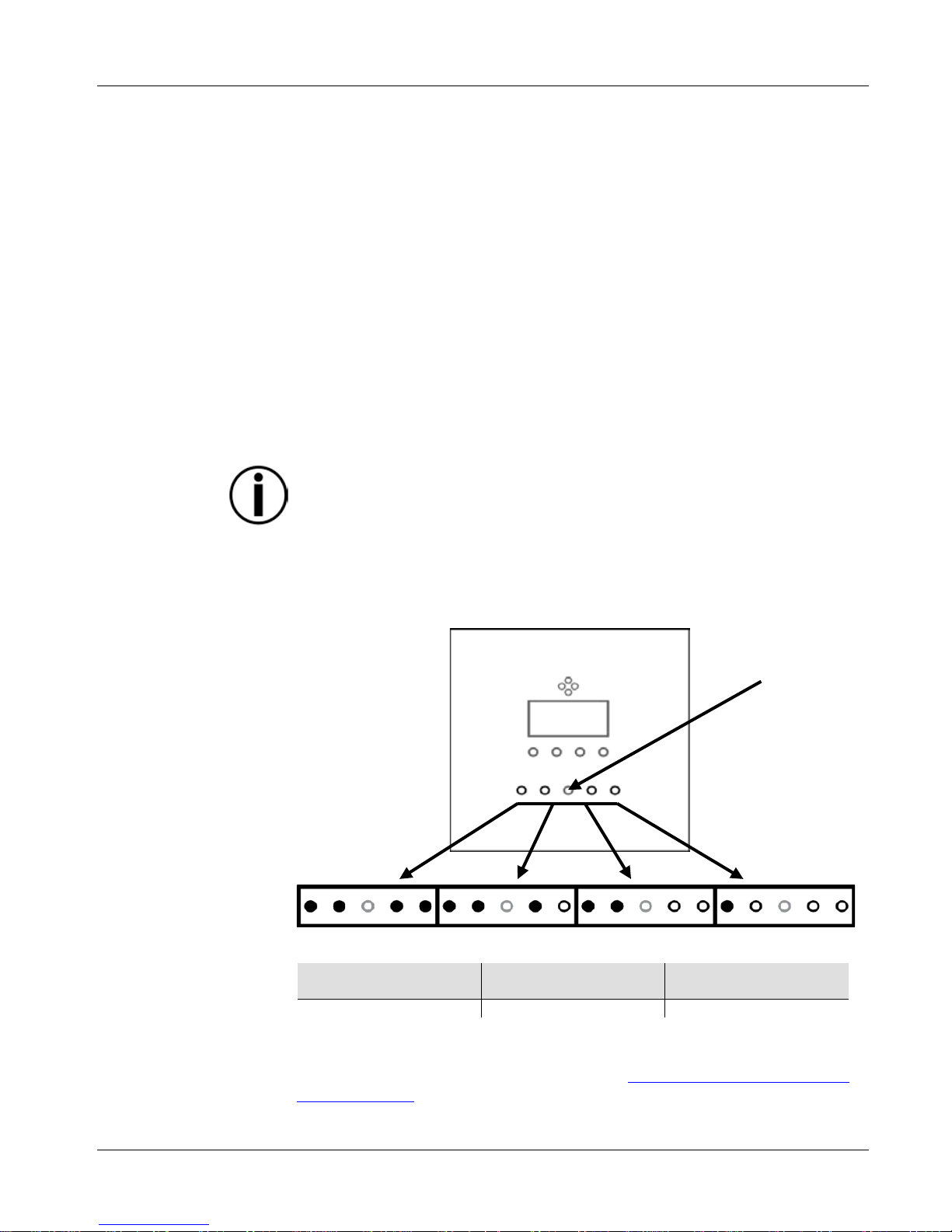

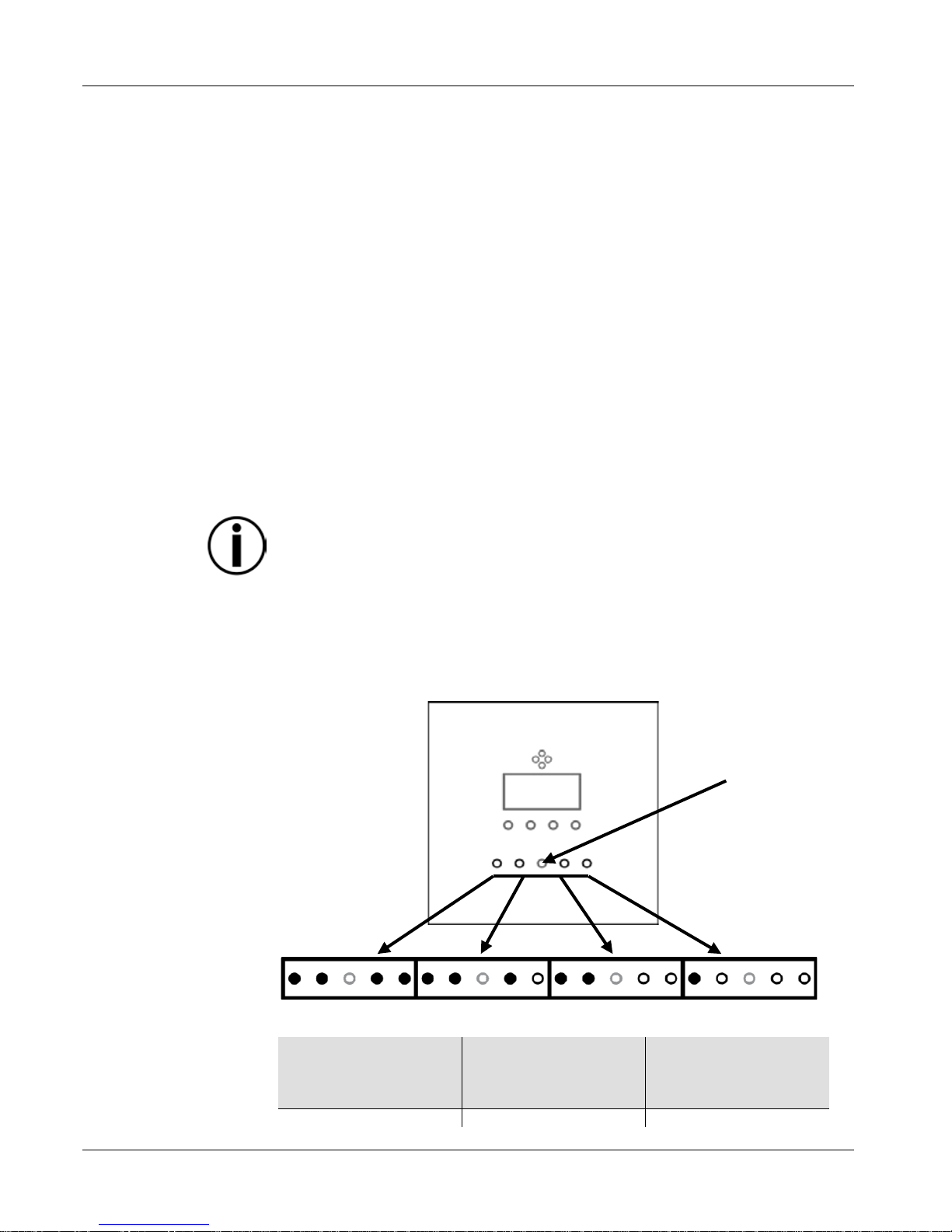

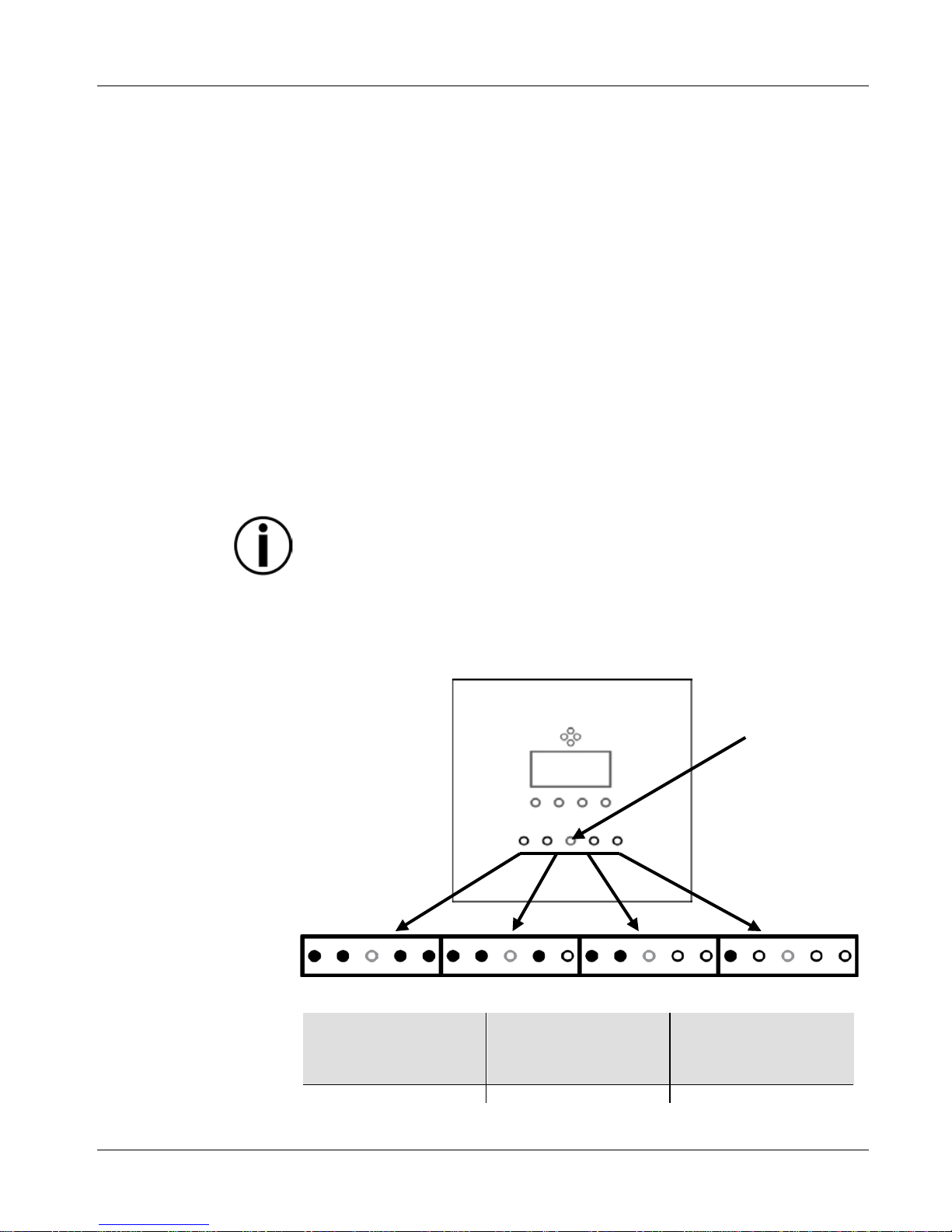

remains available. The drawing
below provides a key to reading the battery life
indicators.
100% 75% 50% 25%
Battery Run Time
Maximum Run Time
(all colors on)
Maximum Run Time
(single color on)
Recharge Time
Up to 8 hours
Up to 20 hours
6 hours
IRC-6 (Infrared
Remote Control)
The Freedom™ Par Quad-4 can be operated with the CHAUVET® IRC-
6. For
more information about the IRC-6, download instructions for the IRC-
6 or the
Freedom™ Par Quad 4 User Manual from www.chauvetlighting.com/product-
manuals-literature/.
D-Fi™ AUTO
Sync/Clear Button

Freedom™ Par Quad-4 QRG EN
5
Mounting
Before mounting this product, read the Safety Notes above.

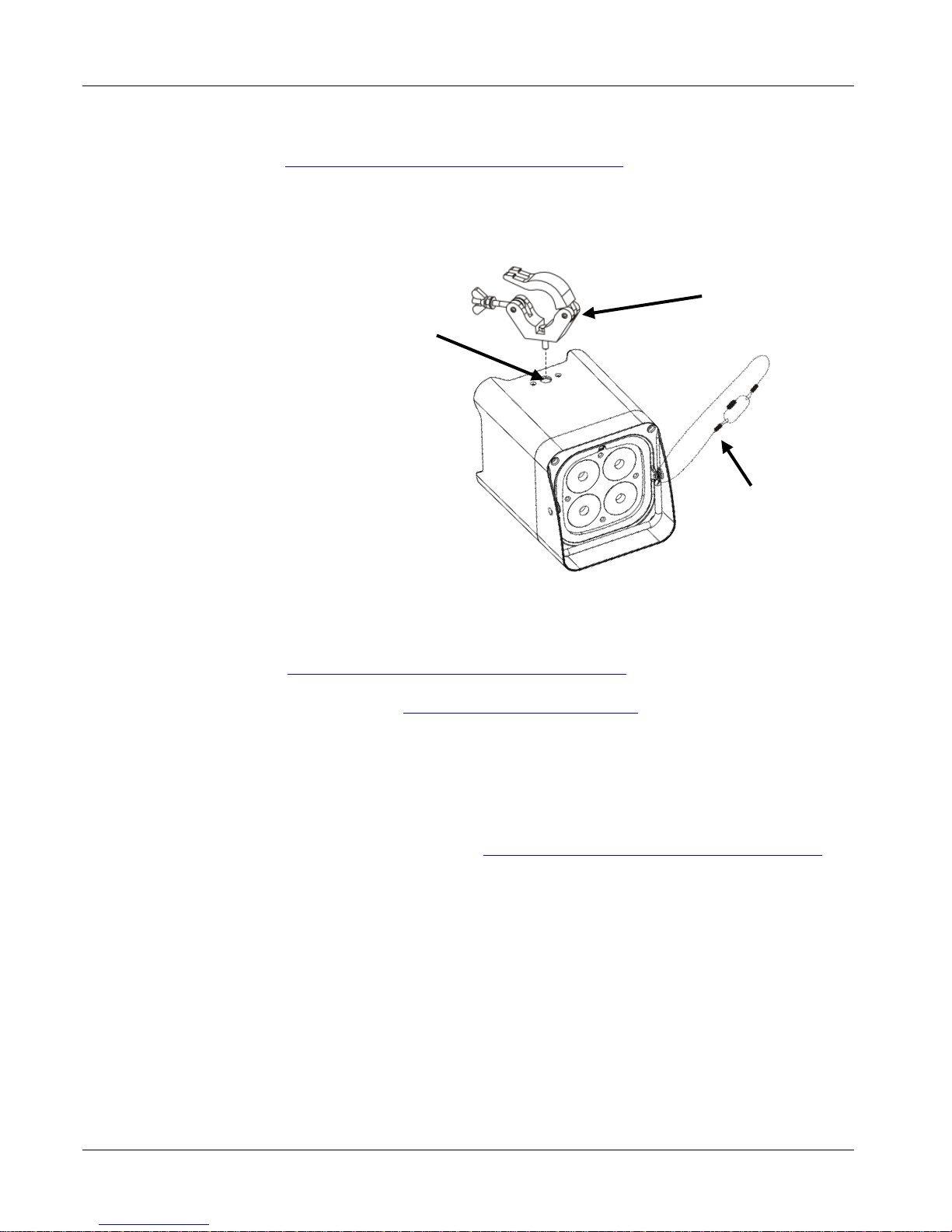

Mounting Diagram
DMX Linking
The Freedom™ Par Quad-4 works with a DMX controller
. Information about
configuring Freedom™ Par Quad-4 for DMX operation is in the User Manual,
which is available from the CHAUVET® website
www.chauvetlighting.com/product-manuals-literature/. Information about
DMX is in
the CHAUVET® DMX Primer, which is available from the CHAUVET®
website www.chauvetlighting.com/download/.
Starting Address
To ensure full access to all channels in each DMX mode, the highest
recommended DMX address is 503.
Master/Slave
Connection
The Freedom™ Par Quad-4 works in Master/Slave mode using wireless D-Fi™.
Information about configuring Freedom™ Par Quad-4 for Master/Slave operation
is in the User Manual, which is available from the CHAUVET® website
www.chauvetlighting.com/product-manuals-literature/.
Control Panel
Description
Button
Function
<MENU>
Cycles through main menu functions or exits from a sub menu
<UP>
Navigates upwards through a list or increases the numeric value of a
setting
<DOWN>
Navigates downwards through a list or decreases the numeric value
of a setting
<ENTER>
Enters into a menu or sets the currently displayed value
Safety Cable
(such as CH-05 from
CHAUVET®)
Mounting Clamp
(such as the CLP-15
clamp from
CHAUVET®)
Threaded Mounting
Hole
Size M12
<MENU> <UP> <DOWN> <ENTER>

Freedom™ Par Quad-4 QRG EN
6

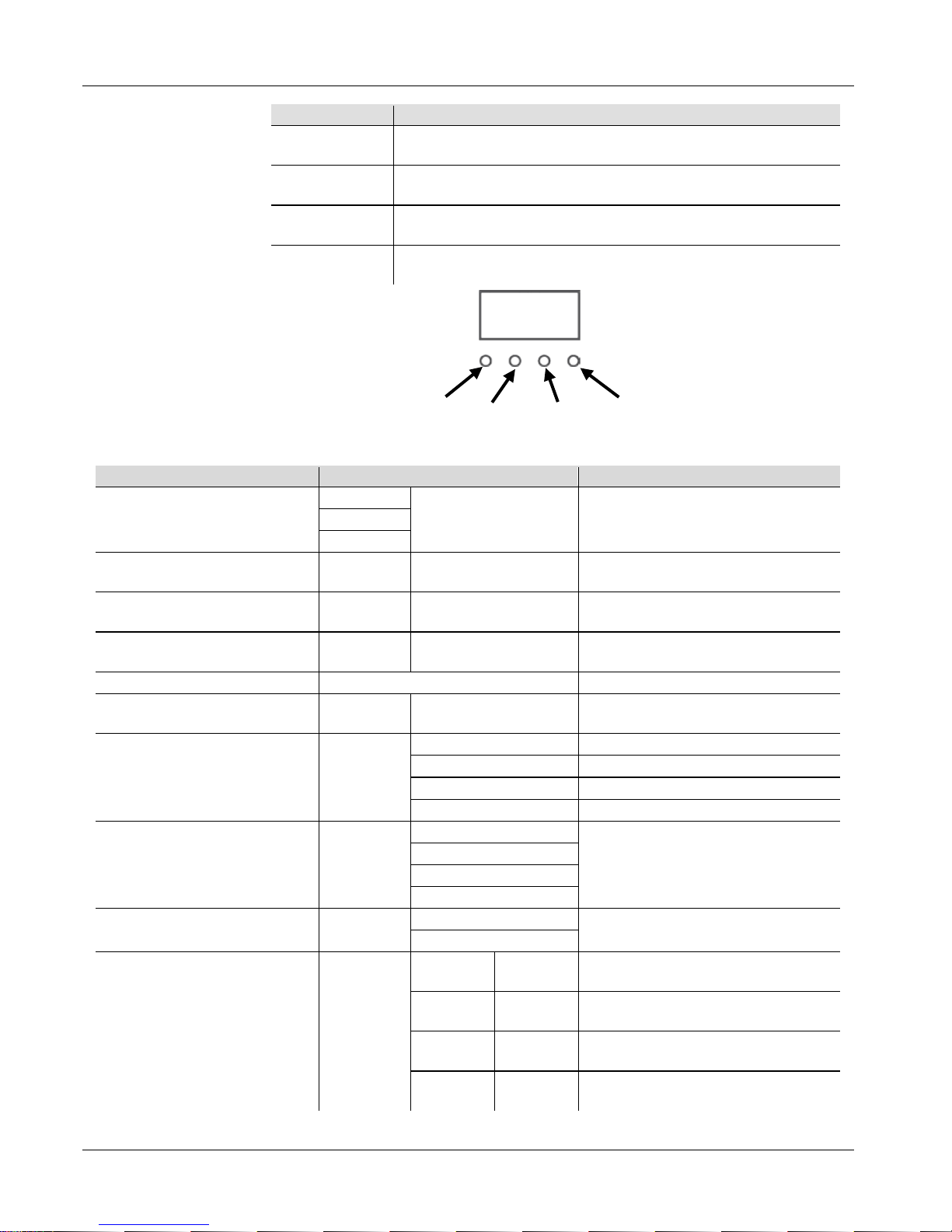

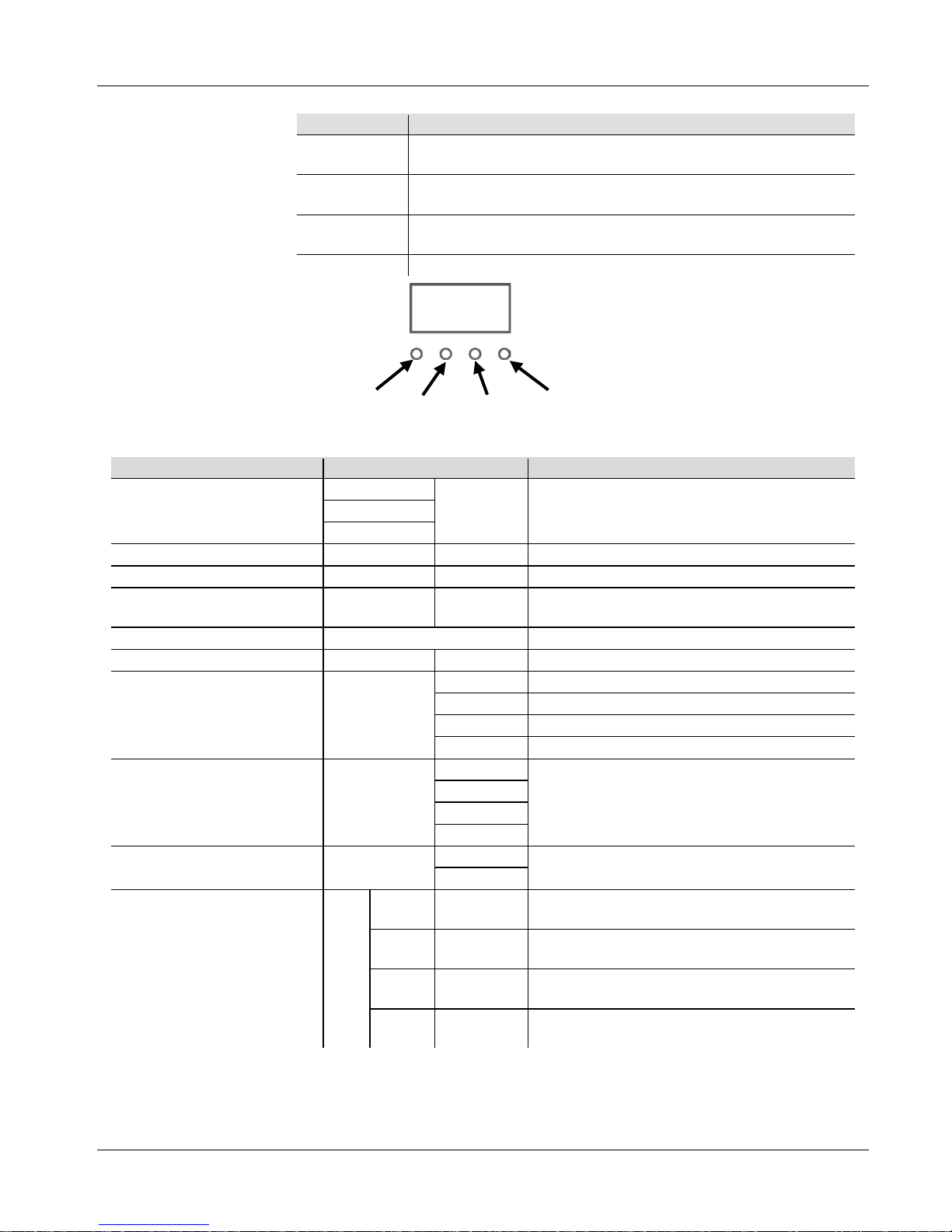

Menu Options
Main Function
Programming Levels
Description
DMX Personality and
Starting Address
4-CH
d 1–d512 Selects DMX personality and DMX starting
value
6-CH
10CH
Static Colors
C--
C 1–C 15
Selects 1 of 15 static colors
Auto Programs
P--
P 1–P 4
Selects 1 of 4 auto program
Program Speed
S--
S 1–S100
Sets auto program speed (slow to fast)
Sound-Active
Snd
Selects Sound-Active mode
Sound Sensitivity
SenS
u 0–u100
Sets sound sensitivity
Custom Color Mixing U--
r 0–r255
Red (0–100%)
b 0–b255
Green (0–100%)
g 0–g255
Blue (0–100%)
A 0–A255
Amber (0–100%)
Dimmer dIM
OFF
Sets the dimming curve: dIM1 (fast) to dIM3
(slow), or OFF
dIM1
dIM2
dIM3
Infrared SET
On
Turns infrared on or off
Off
2.4 Ghz D-Fi™ S-tr
drAS drAU
Automatically select receive frequency
(for DMX use)
drCH dr 1–dr16
Manually select receive frequency
(for DMX use)
dtAS dtAU
Automatically select transmit frequency
(for DMX use)
dtCH dt 1–dt16
Manually select transmit frequency
(for DMX use)
DMX Values
4-CH
Channel
Function
Value
Percent/Setting
1
Red
000
ó
255
0 to 100%
2
Green
000
ó
255
0 to 100%
3
Blue
000
ó
255
0 to 100%
4
Amber
000
ó
255
0 to 100%
6-CH
Channel
Function
Value
Percent/Setting
1
Dimmer
000
ó
255
0 to 100%
2
Red
000
ó
255
0 to 100%
3
Green
000
ó
255
0 to 100%
4
Blue
000
ó
255
0 to 100%
5
Amber
000ó255
0 to 100%
6 Strobe
000
ó
010
011
ó
255
No function
Slow to fast

Freedom™ Par Quad-4 QRG EN
7
DMX Values (cont.)
10-CH
Channel
Function
Value
Percent/Setting
1
Dimmer
000
ó
255
0 to 100%
2
Red
000ó255
0 to 100%
3
Green
000
ó
255
0 to 100%
4
Blue
000
ó
255
0 to 100%
5
Amber
000
ó
255
0 to 100%
6 Manual Color and
Color Temperature
000
ó
010
011ó030
031ó050
051ó070
071ó090
091ó110
111ó130
131ó150
151ó170
171ó200
201ó205
206ó210
211ó225
216ó220
221ó225
226ó230
231ó235
236ó240
241ó245
246ó250
251ó255
No function
R: 100% G: 0–100%, B: 0
R: 100%–0 G: 100%, B: 0
R: 0 G: 100% B: 0–100%
R: 0 G: 100%–0 B: 100%
R: 0–100% G: 0 B: 100%
R: 100% G: 0 B: 100%–0
R: 100% G: 0–100% B: 0–100%
R: 100%–0 G: 100%–0 B: 100%
R: 100% G: 100% B: 100% A: 100%
Color temperature 1
Color temperature 2
Color temperature 3
Color temperature 4
Color temperature 5
Color temperature 6
Color temperature 7
Color temperature 8
Color temperature 9
Color temperature 10
Color temperature 11
7 Strobe
000
ó
010
011
ó
255
No function
Slow to fast
8 Auto/
Sound Programs
000ó010
011ó060
061ó120
121ó180
181ó240
241ó225
No Function
Auto Program 1
Auto Program 2
Auto Program 3
Auto Program 4
Sound-Active mode
9
Auto Speed
000ó255
Slow to Fast
10 Dim Mode
000ó051
052ó101
102ó152
153ó203
204ó255
Preset dimmer speed from display menu
Dimmer speed mode off
Dimmer speed mode1 (fast speed)
Dimmer speed mode2 (middle speed)
Dimmer speed mode3 (slow speed)

Freedom™ Par Quad-4 GRR ES
8
Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del Freedom™ Par Quad-
4 contiene
información básica sobre el producto, como montaje, opciones de menú y valores
DMX. Para más información, descargue el Manual de U
suario del sitio web de
CHAUVET® www.chauvetlighting.com/product-manuals-literature/.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a cambio
sin previo aviso.
Notas de
Seguridad
Estas
notas de seguridad incluyen información importante sobre el montaje, uso y
mantenimiento.
•Conecte siempre el producto a un circuito con toma de tierra para evitar el
riesgo de electrocución.
•Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
•Desconecte siempre el producto de la fuente de alimentación antes de
limpiarlo o cambiar el fusible.
•Nunca desconecte el producto de la fuente de alimentación agarrando o
tirando del cable.
•Si monta el producto en altura, asegúrese de que el soporte es adecuado para
el peso del producto, y asegure siempre el producto con un cable de
seguridad.
•Asegúrese de que no hay materiales inflamables cerca del producto cuando
esté en funcionamiento.
•Evite la exposición directa de los ojos a la fuente de luz mientras es producto
esté encendido.
•
No toque la carcasa del producto cuando el producto esté en funcionamiento,
porque la carcasa puede estar muy caliente.
•El producto no está concebido para una instalación permanente.
•¡El producto es para uso en interiores solamente! Está clasificado como IP20.
•No exponga el producto a lluvia o humedad.
•No bloquee las ranuras de ventilación de la carcasa del producto.
•Instale el producto en una ubicación con ventilación adecuada, y deje al
menos a 20'' (50 cm) entre el producto y las superficies adyacentes.
•No haga funcionar el producto a una temperatura ambiente superior a
104 °F (40 °C).
•Asegúrese de que la tensión de la fuente de alimentación usada para el
producto está dentro del rango establecido en el adhesivo o en el panel
posterior del producto.
•Nunca conecte el producto a un atenuador o reostato.
•Sustituya el fusible del producto solo con otro fusible del mismo tipo y
categoría.
•Nunca mueva el producto agarrándolo por el cable de alimentación o por
cualquier parte móvil.
•Use solamente el asa para mover este producto.
•En caso de un problema grave de funcionamiento, deje de usar el producto
inmediatamente.
•Nunca intente abrir ni reparar el producto. Las reparaciones llevadas a cabo
por personal no cualificado pueden provocar averías o funcionamiento
defectuoso.
•Póngase en contacto con el centro de asistencia técnica autorizado más
próximo si el producto se avería.

Freedom™ Par Quad-4 GRR ES
9
Contacto
Desde fuera de EE.UU, Reino Unido, Irlanda o México póngase en contacto con
su distribuidor oficial para solicitar asistencia o devolver el producto. Desde
dentro de EE.UU, Reino Unido, Irlanda o México, utilice la información de
Contact Us (contacto) del final de esta GRR.
Qué va
Incluido •Freedom™ Quad-4
•Cable de Alimentación
•
IRC-6
•Tarjeta de Garantía
•Guía de Referencia Rápida
Para Empezar
Desembale el producto con cuidado y compruebe que todas las piezas están en el
paquete y en buen estado.
Si la caja o alguno de los contenidos parecen dañados a causa del transporte, o
muestran signos de manipulación inadecuada, guarde todo el paquete y tramite una
reclamación con el transportista inmediatamente. No lo notifique a CHAUVET®.
Si no informa al transportista del daño inmediatamente o no dispone todo el
paquete para inspección podría quedar anulada su reclamación.
Para otras incidencias, como componentes o piezas que falten, daños no
relacionados con el transporte o daños no evidentes, presente una reclamación a
CHAUVET® en el plazo de 7 días de la entrega. Para información sobre cómo
contactar con CHAUVET®, vea la sección Contact Us (contacto) de esta GRR.
Descripción
El Freedom™ Par Quad-
4 es un REFLECTOR LED de cuatro colores,
inalámbrico, que funciona con batería. Se puede usar como iluminación desde
abajo, en el suelo, o suspendido en altura. Tiene un diseño compacto, de modo que
funciona con TRUSST®, y un caballete
regulable para colocarlo fácilmente sobre
el suelo. Los LED RGBA permiten infinitas mezclas de color. El transmisor y el
receptor D-
Fi™ inalámbricos integrados permiten un control Maestro/Esclavo sin
cables de hasta 32 Freedom™ Par Quad-4. El Freedom™ Par Quad-
4 puede
controlarse también con un controlador D-
Fi™ compatible, la aplicación
CHAUVET® FlareCON™ Air, o el control remoto IRC-6.
Vista General
I
ndicadores
LED
de Vida de la
Batería
Entrada
Alimentación
Salida
Alimentación
Sensor de Infrarrojos
Interruptor
On/Off
Pantalla
Salida DMX
Entrada
DMX
Botones
del
Menú
Portafusibles
Caballete
Asa de
Transporte
Panatalla
Antirreflectante
Micrófono
Botón D-Fi™ AUTO
Sincro/Borrar

Freedom™ Par Quad-4 GRR ES
10
Corriente Alterna
Este producto tiene una fuente de alimentación con detección automática que
puede funcionar con un rango de tensión de entrada de 100~240 VCA,
50/60 Hz.
Alimentación en
Cadena
Para saber el máximo número de productos Freedom™ Par Quad-4 que para cada
tensión puede conectar alimentando en cadena, consulte el Manual de Usuario o el
adhesivo del producto.
Sustitución del
Fusible
1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del
portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de
seguridad y sustituya el fusible con otro del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.
Alimentación por
Batería
El Freedom™ Par Quad-4 viene con una batería de litio recargable para un
funcionamiento sin cables.
Cargar la Batería
La batería se carga cada vez que el producto se enchufa a una fuente de
alimentación. Si el pro
ducto se enchufa y no está funcionando, asegúrese de que el
interruptor On/Off está en posición Off.
Para una vida de la batería óptima, cargue la batería del Freedom™ Par
Quad-4 24 horas antes de su uso inicial.
Indicador de
D
uración de la
Batería
Los indicadores de vida de la batería son los 4 LED verdes pequeños a cada lado
del botón <D-Fi™ AUTO Sincro/Borrar>
. Los indicadores muestran cuánta
batería queda disponible. El dibujo inferior le da la clave para interpretar los
indicadores de vida de la batería.
100% 75% 50% 25%
Tiempo de
Funcionamiento de
la Batería
Máximo Tiempo de
Funcionamiento
(todos los colores
encendidos):
Máximo Tiempo de
Funcionamiento
(un solo color
encendido):
Tiempo de Recarga
Hasta 8 horas
Hasta 20 horas
6 horas
Botón D-Fi™ AUTO
Sincro/Borrar

Freedom™ Par Quad-4 GRR ES
11
IRC-6 (Control
R
emoto por
Infrarrojos)
El Freedom™ Par Quad-4 se puede controlar con el CHAUVET® IRC-
6. Para
más información sobre el IRC-6, descargue el Manual de Usuario del IRC-6 desde
www.chauvetlighting.com/product-manuals-literature/.
Montaje
Antes de montar este producto, lea las Notas de Seguridad.
Diagrama
de Montaje
Enlace DMX
El Freedom™ Par Quad-4 funciona con un controlador DMX. La información
para configurar el Freedom™ Par Quad-4 para funcionamiento DMX está en el
Manual de usuario, disponible desde el sitio web de CHAUVET®
www.chauvetlighting.com/product-manuals-literature/
. La información sobre DMX
se encuentra en el Manual DMX de CHAUVET®, disponible desde el sitio web
de CHAUVET® www.chauvetlighting.com/download/.
Dirección de Inicio
Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección
DMX más recomendable es 503.
Conexión
Maestro/Esclavo
El Freedom™ Par Quad-4 funciona en modo Maestro/Esclavo usando D-Fi™ sin
cables. La información para configurar el Freedom™ Par Quad-
4 para
funcionamiento Maestro/Esclavo está en el Manual de U
suario, disponible desde
el sitio web de CHAUVET® www.chauvetlighting.com/product-manuals-literature/.
Cable de
Seguridad
(como el cable CH-05
de CHAUVET®)
Abrazadera de
Montaje
(como la abrazadera
CLP-15 de CHAUVET®)
Orificio de Montaje
Roscado
Tamaño M12

Freedom™ Par Quad-4 GRR ES
12
Descripción del
Panel de Control
Botón
Función
<MENU>
Pasa cíclicamente por las funciones principales de menú o sale de
un submenú
<UP>
Navega hacia arriba por una lista o aumenta el valor numérico de
una configuración
<DOWN>
Navega hacia abajo por una lista o disminuye el valor numérico de
una configuración
<ENTER>
Entra en un menú o establece el valor visualizado actualmente
Opciones de Menú
Función Principal
Niveles de Programación
Descripción
Personalidad DMX y
Dirección de Inicio
4-C
d 1–d512 Selecciona la personalidad DMX y
el valor inicial DMX
6-C
10C
Colores Estáticos
C--
C 1–C 15
Selecciona 1 de los 15 colores estáticos
Programas Automáticos
P--
P 1–P 4
Selecciona 1 de los 4 programas automáticos
Velocidad Programa S-- S 1–S100
Establece la velocidad del programa automático
(lento a rápido)
Activo por Sonido
Snd
Selecciona el modo Activo por Sonido
Sensibilidad al Sonido
SenS
u 0–u100
Establece la sensibilidad al sonido
Mezcla de Color
Personalizada U--
r 0–r255
Rojo (0–100%)
b 0–b255
Verde (0–100%)
g 0–g255
Azul (0–100%)
A 0–A255
Ámbar (0–100%)
Atenuador dIM
OFF
Establece la curva de atenuación dIM1 (rápido) a
dIM3 (lento), o OFF (apagado)
dIM1
dIM2
dIM3
Infrarrojo SET
On
Activa o desactiva los infrarrojos
Off
2.4 GHz D-Fi™ S-tr
drAS drAU
Selecciona automáticamente la frecuencia de
recepción(para uso DMX)
drCH dr 1–dr16
Selecciona manualmente la frecuencia de
recepción (para uso DMX)
dtAS dtAU
Selecciona automáticamente la frecuencia de
transmisión(para uso DMX)
dtCH dt 1–dt16
Selecciona manualmente la frecuencia de
transmisión (para uso DMX)
<MENU> <UP> <DOWN> <ENTER>

Freedom™ Par Quad-4 GRR ES
13
Valores DMX
4-C
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo
000
ó
255
0 a 100%
2
Verde
000
ó
255
0 a 100%
3
Azul
000ó255
0 a 100%
4
Ámbar
000
ó
255
0 a 100%
6-C
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000
ó
255
0 a 100%
2
Rojo
000
ó
255
0 a 100%
3
Verde
000
ó
255
0 a 100%
4
Azul
000ó255
0 a 100%
5
Ámbar
000ó255
0 a 100%
6 Estroboscopio
000
ó
010
011
ó
255
Sin función
Estroboscopio, lento a rápido
10-C
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000
ó
255
0 a 100%
2
Rojo
000
ó
255
0 a 100%
3
Verde
000
ó
255
0 a 100%
4
Azul
000ó255
0 a 100%
5
Ámbar
000
ó
255
0 a 100%
6 Color Manual y Temperatura de
Color
000
ó
010
011ó030
031ó050
051ó070
071ó090
091ó110
111ó130
131ó150
151ó170
171ó200
201ó205
206ó210
211ó225
216ó220
221ó225
226ó230
231ó235
236ó240
241ó245
246ó250
251
ó
255
Sin función
R: 100% G: 0ó100% B: 0
R: 100%–0 G: 100%, B: 0
R: 0 G: 100% B: 0–100%
R: 0 G: 100%ó0 B: 100%
R: 0–100% G: 0 B: 100%
R: 100% G: 0 B: 100%–0
R: 100% G: 0–100% B: 0–100%
R: 100%–0 G: 100%–0 B: 100%
R: 100% G: 100% B: 100% A: 100%
Temperatura de color 1
Temperatura de color 2
Temperatura de color 3
Temperatura de color 4
Temperatura de color 5
Temperatura de color 6
Temperatura de color 7
Temperatura de color 8
Temperatura de color 9
Temperatura de color 10
Temperatura de color 11
7 Estroboscopio
000
ó
010
011
ó
255
Sin función
Estroboscopio, lento a rápido

Freedom™ Par Quad-4 GRR ES
14
Valores DMX (cont.)
10-C
(cont.)
Canal
Función
Valor
Porcentaje/Configuración
8 Auto/ Programas por
Sonido
000
ó
010
011ó060
061ó120
121ó180
181ó240
241
ó
225
Sin función
Programa automático 1
Programa automático 2
Programa automático 3
Programa automático 4
Modo Activo por Sonido
9
Velocidad
Automática
000ó255
Velocidad, lenta a rápida
10 Modo Atenuador
000
ó
051
052ó101
102ó152
153ó203
204ó255
Preconfigura la velocidad del atenuador desde la
pantalla de menú
Modo velocidad del atenuador desactivado
Modo velocidad del atenuador 1 (velocidad rápida)
Modo velocidad del atenuador 2 (velocidad media)
Modo velocidad del atenuador 3 (velocidad lenta)

Freedom™ Par Quad-4 MR FR
15
À Propos de
ce Manuel
Le Manuel de Référence (MR) du Freedom™ Par Quad-
4 reprend des informations
de base sur cet appareil notamment en matière de montage, d'options de menu et de
valeurs DMX. Pour de plus amples renseignements, téléchargez le Manuel
d'Utilisation du produit sur www.chauvetlighting.com/product-manuals-literature/.
Clause de Non-
Responsabilité Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.
Consignes de
Sécurité
Ces consignes concernant la sécurité reprennent d'importantes informations en
matière d'installation, d'utilisation et de maintenance.
•Connectez toujours l'appareil à un circuit relié à la terre afin d'éviter tout risque
d'électrocution.
•Assurez-vous que le cordon d'alimentation n'est ni tordu ni endommagé.
•Déconnectez toujours de l'alimentation principale avant de procéder à tout
entretien ou remplacement du fusible.
•Ne débranchez jamais cet appareil en tirant sur le cordon.
•Si l'appareil est destiné à être monté en hauteur, veillez à utiliser un support
approprié capable de prendre en charge le poids de l'unité. Veillez également à
utiliser des élingues de sécurité.
•Ne laissez aucun matériau inflammable à proximité de l'appareil lorsque celui-ci
fonctionne.
•Évitez tout contact visuel direct avec la source lumineuse quand cet appareil est
en marche
•Ne touchez jamais le boîtier de l'appareil lorsque celui-ci est en fonctionnement
car il pourrait s'avérer très chaud.
•Cet appareil n'est pas conçu pour être utilisé dans une installation permanente.
•Cet appareil doit être utilisé en intérieur uniquement ! Il répond à la norme IP20.
•Évitez que l'appareil ne soit exposé à la pluie ou à l'humidité.
•Assurez-vous qu'aucune fente de ventilation sur le boîtier de l'appareil ne soit
obstruée.
•Installez toujours cet appareil dans en endroit bien ventilé à au moins
50 cm (20 pouces) des surfaces adjacentes.
•Ne faites jamais fonctionner l'appareil si la température ambiante dépasse les
40 °C (104 °F).
•Lorsque vous utilisez l'appareil, veillez à ce que la tension de la source
d'alimentation soit comprise dans la plage indiquée sur l'étiquette de consigne ou
à l'arrière de l'appareil.
•Ne connectez jamais cet appareil à un gradateur ni à un rhéostat.
•Remplacez son fusible uniquement par un de même type et de même ampérage.
•Ne transportez jamais l'appareil par son cordon d'alimentation ou toute pièce
mobile.
•N'utilisez que les poignées pour transporter cet appareil.
•En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
•N'essayez jamais d'ouvrir ou de réparer cet appareil. Toute réparation effectuée
par une personne non qualifiée peut entraîner des dommages ou un
fonctionnement erratique de l'appareil.
•Mettez-vous en relation avec le centre d'assistance technique autorisé le plus
près de chez vous en cas de mauvais fonctionnement.

Freedom™ Par Quad-4 MR FR
16
Contact
En dehors des États-Unis, du Royaume-
Uni, de l’Irlande et du Mexique, contactez
votre fournisseur si vous avez besoin d'assistance ou de retourner votre produit.
Aux États-Unis, au Royaume-
Uni, en Irlande et au Mexique, consultez la rubrique
Contact Us (nous contacter) en fin de MR pour plus d'informations.
Ce Qui est
Inclus •Freedom™ Par Quad-4
•Un Cordon d'Alimentation
•IRC-6
•Une Fiche de Garantie
•Un Manuel de Référence
Débuter
Déballez l'appareil avec précaution et vérifiez
le contenu afin de vous assurer que
rien ne vous manque et que tout est en bon état.
Si l'emballage ou un élément du contenu semble avoir été endommagé lors du
transport, ou présente de signes de manipulation sans précaution, veuillez dès
réception en notifier immédiatement le transporteur. N'avisez pas CHAUVET®.
Ne pas signaler les dommages visibles au transporteur immédiatement ou ne pas
procéder à une vérification immédiate de l'état de l'emballage peut entraîner
l'invalidation de toute réclamation future.
Pour tout autre problème comme la non-livraison de pièces ou composants, des
dommages non en rapport avec la livraison ou des vices cachés, veuillez déposer
votre réclamation auprès de CHAUVET® dans les 7 jours suivant la livraison.
Pour toute informat
ion sur les méthodes de contact de CHAUVET®, veuillez
consulter la rubrique Contact Us (nous contacter) de ce manuel.
Description
Le Freedom™ Par Quad-
4 est un projecteur PAR à LED quadricolore, sans fil et
fonctionnant sur batterie. Il peut être utilisé à la verticale quand posé au sol ou
suspendu en hauteur. Son design compact permet qu'il soit positionné dans des
structures de type TRUSST®® et sa béquille réglable permet de le positionner au
sol en toute sécurité. Les LED RVBA proposent une infinité de couleurs.
L'émetteur-récepteur sans fil intégré D-Fi™ permet la commande à distance en
maître/esclave de jusqu'à 32 Freedom™ Par Quad-4. Le Freedom™ Par Quad-4
peut également être commandé par un jeu d'orgues compatible D-
Fi™, comme
l'app FlareCON™ Air de CHAUVET® ou la télécommande IRC-6.
Aperçu
Capteur
Infrarouge
Interrupteur
Marche/Arrêt
Écran
Sortie DMX Entrtée
DMX
Boutons de
Menu
Entrée
d'Alimentation
Sortie
d'Alimentation
Porte-
fusible Voyants LED Indicateur de
Durée de Vie de la Batterie
Béquille
Poignée de
Transport
Écran anti-
Éblouissement
Microphone
Bouton Annulation/
Synchronisation Automatique
D-FI™

Freedom™ Par Quad-4 MR FR
17
Alimentation
CA
Cet appareil est doté d'une alimentation universelle prenant en charge toute tension
d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Connexion
Électrique
Pour connaître le nombre maximal de Freedom™ Par Quad-4
pouvant être
raccordé ensemble selon la tension, veuillez vous référer au Manuel d'Utilisation
ou l'étiquette apposée sur l'unité.
Remplacement
du Fusible
1. Débranchez l'appareil de l'alimentation.
2. Insérez et calez la pointe d'un tournevis à tête plate dans la fente du porte-
fusible.
3. En faisant levier, faites sortir de son emplacement le couvercle du porte-
fusible.
4. Retirez le fusible obsolète du clip se trouvant à l'avant du couvercle de sécurité
et remplacez-le par un fusible équivalent.
5. Insérez à nouveau le porte-fusible puis rebranchez l'appareil.
Fonctionnement
sur Batterie
Le Freedom™ Par Quad-
4 est doté d'une batterie au lithium rechargeable pour un
fonctionnement sans fil.
Chargement de
la Batterie
La batterie se chargera dès connexion à une source d'alimentation. Si l'appareil est
branché sans pour autant être en fonctionnement, veillez à ce que l'interrupteur
Marche/Arrêt soit sur Arrêt.
Pour un fonctionnement optimal de la batterie, veillez à c
harger 24 heures le
Freedom™ Par Quad-4 avant de l'utiliser pour la première fois.
Indicateur de Vie
de la Batterie
L'indicateur de vie de la batterie comporte 4 LED vertes de chaque côté du bouton
<Annulation/Synchronisation Automatique D-Fi™>. Les indicateurs montrent
la durée de vie restante de la batterie. Le schéma ci-dessous renseigne comme
comprendre ces indicateurs.
100% 75% 50% 25%
Autonomie de la
Batterie
Temps de
Fonctionnement
Maximal
(toutes couleurs)
Temps de
Fonctionnement
Maximal
(une couleur)
Durée de Chargement
Jusqu'à 8 heures
Jusqu'à 20 heures
6 heures
Bouton Annulation/
Synchronisation
Automatique D-FI™

Freedom™ Par Quad-4 MR FR
18
IRC-6
(T
élécommande
à Infrarouge)
Le Freedom™ Par Quad-4 peut être opéré avec la télécommande IRC-
6 de
CHAUVET®. Pour de plus amples renseignements, téléchargez le Manuel
d'Utilisation du produit sur www.chauvetlighting.com/product-manuals-literature/.
Installation
Avant de monter cet appareil, lisez et assimilez les consignes de sécurité.
Schéma de
Montage
Raccordement
DMX
Le Freedom™ Par Quad-
4 fonctionne également avec un jeu d'orgues. Consultez le
site web de CHAUVET® à la page www.chauvetlighting.com/product-manuals-
literature/
pour découvrir le manuel d'utilisation renseignant plus d'informations sur
comment opérer le Freedom™ Par Quad-
4 en mode DMX. Retrouvez les
informations sur le DMX dans l'introduction au DMX de CHAUVET®,
disponible
sur le site Web de CHAUVET® à la page www.chauvetlighting.com/download/.
Adresse de
Départ
Afin d'assurer un accès à tous les canaux dans chaque mode DMX, l'adresse DMX
la plus élevée recommandée est 503.
Connexion
Maître/Esclave
Le Freedom™ Par Quad-4 fonctionne sans fil en mode Maître/Esclave via D-Fi™.
Consultez le site web de CHAUVET® à la page
www.chauvetlighting.com/product-manuals-literature/ pour découvrir le Manuel
d'U
tilisation renseignant plus d'informations sur comment configurer le Freedom™
Par Quad-4 en mode Maître/Esclave.
Élingue de Sécurité
(comme le CH-05 de
CHAUVET®)
Clip de Fixation
(comme le CLP-15 de
CHAUVET®)
Orifice Fileté de
Montage
Taille M12

Freedom™ Par Quad-4 MR FR
19
Description du
Tableau
de
Commandes
Bouton
Fonction
<MENU>
Permet de parcourir les fonctions du menu principal ou de quitter un
sous-menu
<UP>
Permet de parcourir les listes de menu vers le haut, dans une
fonction permet d'augmenter les valeurs numériques.
<DOWN>
Permet de parcourir les listes de menu vers le bas, dans une
fonction permet de diminuer les valeurs numériques.
<ENTER>
Permet d'entrer dans un menu ou de définir la valeur d'affichage en
cours
Options du Menu
Fonctions principales
Niveaux de programmation
Description
Personnalité DMX et adresse
de départ
4 CH
d 1–d512 Sélectionne la personnalité DMX et
l'adresse de départ
6 CH
10 CH
Couleurs statiques C-- C 1–C 15
Permet de sélectionner 1 à 15 couleurs
statiques
Programmes automatiques P-- P 1–P 4
Permet de sélectionner 1 à 4
programmes automatiques
Vitesse du programme S-- S 1–S100
Permet de configurer la vitesse du
programme automatique (lent à rapide)
Musical
Snd
Sélectionne le mode musical
Sensibilité au son SenS u 0–u100
Permet de configurer une valeur de
sensibilité
Mélange personnalisé des
couleurs U--
r 0–r255
Rouge (0 à 100%)
b 0–b255
Vert (0 à 100%)
g 0–g255
Bleu (0 à 100%)
A 0–A255
Ambre (0 à 100%)
Gradateur dIM
OFF
Sélectionne la courbe de gradation:
dIM1 (rapide) à dIM3 (lente) ou OFF -
la désactive
dIM1
dIM2
dIM3
Infrarouge SET
ON
Active ou désactive l'infrarouge
OFF
D-Fi™ 2,4 Ghz S-tr
drAS drAU
Sélection automatique de la fréquence
de réception (pour utilisation DMX)
drCH dr 1–dr16
Sélection manuelle de la fréquence de
réception (pour utilisation DMX)
dtAS dtAU
Sélection automatique de la fréquence
d'émission (pour utilisation DMX)
dtCH dt 1–dt16
Sélection manuelle de la fréquence
d'émission (pour utilisation DMX)
<MENU> <UP> <DOWN> <ENTER>

Freedom™ Par Quad-4 MR FR
20
Valeurs DMX
4 Canaux
Canal
Fonction
Valeur
Pourcentage/Configuration
1
Rouge
000
ó
255
0 à 100%
2
Vert
000ó255
0 à 100%
3
Bleu
000
ó
255
0 à 100%
4
Ambre
000
ó
255
0 à 100%
6 Canaux
Canal
Fonction
Valeur
Pourcentage/Configuration
1
Gradateur
000
ó
255
0 à 100%
2
Rouge
000
ó
255
0 à 100%
3
Vert
000ó255
0 à 100%
4
Bleu
000
ó
255
0 à 100%
5
Ambre
000
ó
255
0 à 100%
6 Stroboscope
000
ó
010
011
ó
255
Pas de fonction
Stroboscope de lent à rapide
