Chauvet MotionSet User manual

Quick Reference Guide
Set Includes
MotionDrape™ LED
MotionFaçade™ LED
MotionSet™ LED Controller

MotionSet™ LED QRG EN
2
About this
Guide
The MotionSet™ LED Quick Reference Guide (QRG) has basic product
information such as mounting, menu options, and DMX values. Download the
User Manual from www.chauvetlighting.com for more details.
Disclaimer
The informati
on and specifications contained in this QRG are subject to change
without notice.
Safety Notes
These Safety Notes include important information about installation, use, and
maintenance.
•This product is not intended for permanent installation.
•ONLY connect this product to a grounded and protected circuit.
•Always disconnect from power before cleaning or replacing the fuse.
•Make sure the power cord is not crimped or damaged.
•Never disconnect this product from power by pulling on the cord.
•DO NOT allow flammable materials close to the unit while operating.
•
DO NOT touch this product when it is operating because it may be hot.
•The voltage of the outlet to which you are connecting this product must be
within the range stated on the decal or rear panel of the product.
•This product is for indoor use only! (IP20) To prevent risk of fire or
shock, do not expose this product to rain or moisture.
•Always mount this product in a location with adequate ventilat
ion, at least
20 in (50 cm) from adjacent surfaces.
•Never connect this product to a dimmer.
•Replace the fuse with one of the same type and rating.
•
The maximum ambient temperature is 104° F (40° C). Do not operate this
product at higher temperatures.
•In the event of a serious operating problem, stop using immediately.
Contact
Outside the U.S., United Kingdom, or Ireland, contact your distributor to request
support or return a product. Visit www.chauvetlighting.com
for contact
information.
What is
Included
•MotionDrape™ LED
•MotionFaçade™ LED
•MotionSet™ LED
Controller
•Power Cord
•Replacement LEDs
•Warranty Card
•
Quick Reference Guide
To Begin
Unpack your MotionSet™ LED and make sure you have received all parts in
good condition. If the box or contents appear damaged, notify the carrier
immediately, not CHAUVET®.

EN MotionSet™ LED QRG
3
Product
Description
The MotionSet™ LED includes a MotionDrape™ LED, a MotionFaçade™
LED, one MotionSet™ LED Controller to control both drapes
, a power cord,
and replacement LEDs. While the MotionFaçade™ LED is a DJ front-
board
LED skirt and the MotionDrape™ LED is a DJ backdrop, both have high-
output tri-color SMD LEDs with 30 built-in patterns. The MotionSet™ LED
has an 8-channel DMX personality. There are also the options for Sound-
Active mode and auto programs for non-DMX control.
Overview
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100~240 VAC, 50/60 Hz.
Fuse
Replacement
1. Disconnect the product from power.
2. Wedge the tip of a flat-head screwdriver into the slot of the fuse holder.
3. Pry the safety cap out of the housing.
4.
Remove the blown fuse from the clip on the front of the safety cap and
replace with a fuse of the exact same type and rating.
5. Re-insert the fuse holder and reconnect power.

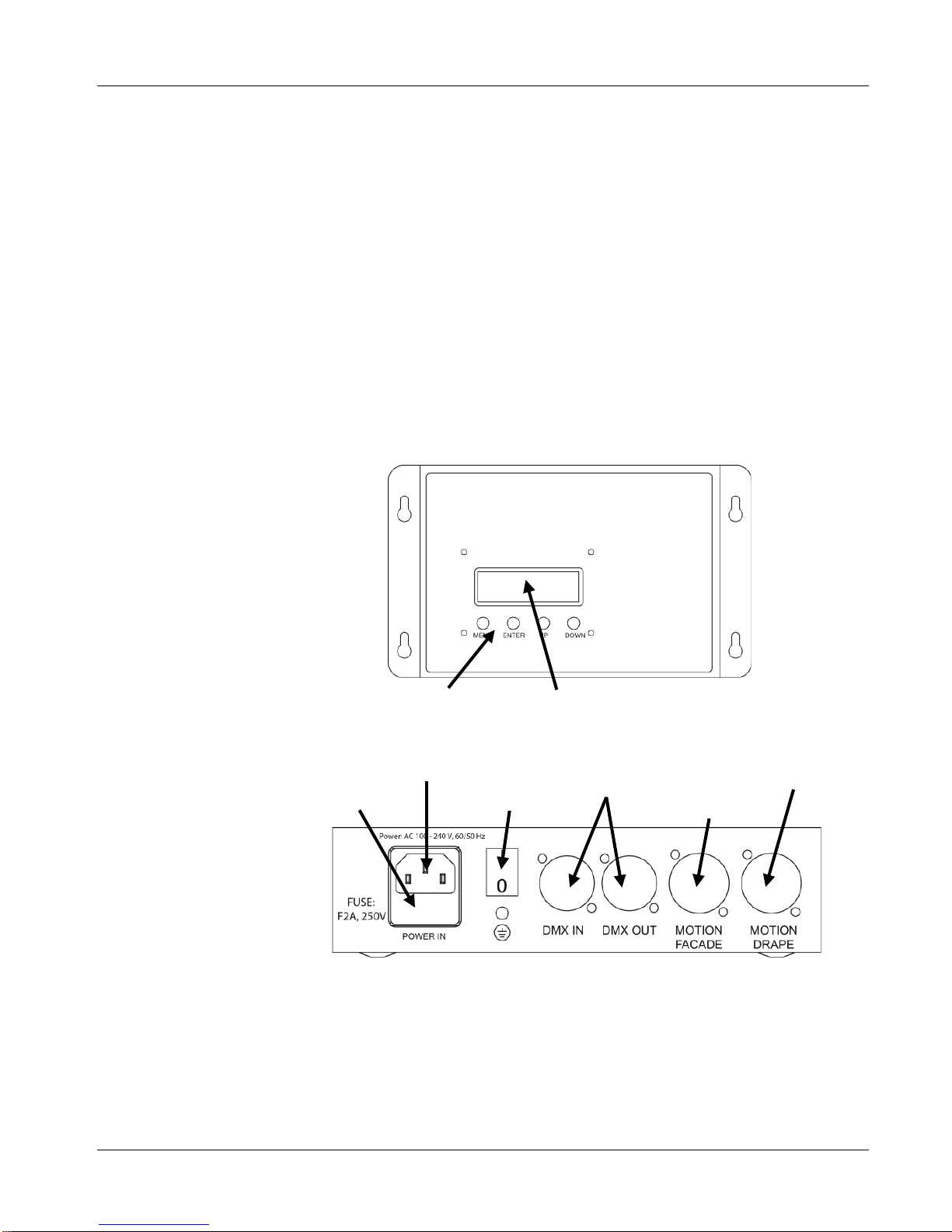

Front Panel
Top Panel
Fuse Holder
DMX In/Out
On/Off Switch
LED Display
Button Menu
Power In
MotionFaçade™
Input
MotionDrape™
Input

MotionSet™ LED QRG EN
4
DMX Linking
The MotionSet™ LED can work with a DMX controller when linked by DMX
serial connections. Instructions for connecting and configuring this product for
DMX operation are in the User Manual. If you are not
familiar with DMX,
download the DMX Primer from www.chauvetlighting.com.
Starting Address
To ensure full access to all channels in each DMX mode, the highest
recommended DMX address is 505.
Master/Slave
Connection
The MotionSet™ LED uses the DMX data connection for its Master/Slave mode.
Instructions for connecting and configuring this product for Master/Slave operation
are in the User Manual.
Mounting
Before mounting this product, read the SafetyNotes.
Mounting
Diagram
Grommets for easy truss mounting
and various stand applications
Grommets for easy truss mounting
and various stand applications
MotionDrape™
MotionFaçade™

EN MotionSet™ LED QRG
5
Note: Be sure to connect the MotionDrape™ LED to the MotionDrape™
input on the MotionSet™ LED controller. Likewise, be sure to connect
the
MotionFaçade™ LED
to the MotionFaçade™ input on the MotionSet™ LED
controller. If you connect either to the wrong input, they will not function.
Control Panel
Description
Button Function
<MENU>
Exits from the current menu or function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
<UP>
Navigates upwards through the menu list and increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list and decreases the
numeric value when in a function
Menu Options
Main Level
Programming Levels
Description
Version
Shows the software version number
Automatic
No
Disables units auto mode function
Yes
Enables units auto mode function
Sound
No
Disables units sound mode function
Yes
Enables units sound mode function
DMX512
No
Disables units DMX512 mode function
Yes 001–512
Enables units DMX512 mode and sets starting
address
Speed
1–9
Selects how fast the auto mode program runs
Program 1–30 No
Disables numbered program running in sequence in
auto or sound mode
Yes
Enables numbered program running in sequence in
auto or sound mode

MotionSet™ LED QRG EN
6
DMX Values
8-CH
Channel
Function Value
Percent/Setting
1 Dimmer
000 007
008 255
No function
0–100%
2 Strobe
000

010
011

255
No function
0
–100%
3
Red
000

255
0–100%
4
Green
000 255
0–100%
5
Blue
000 255
0–100%
6 Programs 1–15
000 015
016 031
032 047
048 063
064 079
080 095
096 111
112 127
128 143
144 159
160 175
176 191
192 207
208 223
224 239
240 255
No function
Falling Star
Diagonal Color Bands
Color
Pattern Chase
Inward Arrow (L
-R)
Color Stack
Multi
-Color Freeway
Color Wave (L
-R)
Color Wave (R
-L)
Color Bar Chase (L
-R)
Color Bar Chase (R
-L)
Windmill
Fan
Whirlpool
Falling Snow
Multi box Frenzy
7 Programs 16–30
000 015
016 031
032 047
048 063
064 079
080 095
096 111
112 127
128 143
144 159
160 175
176 191
192 207
208 223
224 239
240

255
No Function
Center Burst
Outer Burst
EQ Effect
Rolling Color
Horizontal Snow
Inner Zone
Outer Zone
Diamond Spread
Single Diamond Squeez
e
Follow The Leader
Crisscross
X
-Factor
Double Diamond Squeeze
Red X
-Factor
Multi Rain
8
Speed
000 255
Slow to fast

ES MotionSet™ LED GRR
7
Acerca de
Esta Guía
La Guía de Referencia Rápida (GRR) del MotionSet™ LED contiene
información básica sobre el producto, como montaje, opciones de menú y
valores DMX. Descargue el manual de usuario de
www.chauvetlighting.com
para información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
Estas notas de seguridad incluyen información importante sobre el montaje,
uso
y mantenimiento.
•Este producto no está concebido para una instalación permanente.
•Conecte este producto SOLO a un circuito con toma de tierra y protegido.
•
Desconecte siempre de la alimentación antes de la limpieza o sustitución
del fusible.
•Asegúrese de que el cable de alimentación no está retorcido ni
estropeado.
•Nunca desconecte este producto de la alimentación tirando del cable.
•NO permita la presencia de materiales inflamables cerca de la unidad
cuando esté en funcionamiento.
•NO toque este producto cuando esté en funcionamiento, pues podría
estar caliente.
•La tensión del enchufe al que conecte este producto ha de estar en el
rango establecido en el grabado o en el panel posterior de producto.
•¡Este producto es para uso en interiores solamente! (IP20) Para evitar
riesgos de incendio o descarga, no exponga este producto a la lluvia o la
humedad.
•
Monte siempre este producto en una ubicación con ventilación adecuada,
al menos a 20'' (50 cm) de superficies adyacentes.
•Nunca conecte este producto a un atenuador.
•Sustituya el fusible con uno del mismo tipo y categoría.
•La máxima temperatura ambiente es de 104º F (40º C). No haga
funcionar este producto a temperaturas más altas.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
Contacto
Fuera de EE.UU, Reino Unido o Irlanda, póngase en contacto con su distribuidor
para solicitar asistencia o devolver el producto. Visite www.chauvetlighting.com
para información de contacto.
Qué va
Incluido
•MotionDrape™ LED
•MotionFaçade™ LED
•Controlador MotionSet™
LED
•Cable de alimentación
•Cable de señal
•LEDs de recambio
•Tarjeta de garantía
•Guía de Referencia Rápida

MotionSet™ LED GRR ES
8
Para Empezar
Desembale su MotionSet™ LED y asegúrese de que ha recibido todas las partes
en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo al
transportista inmediatamente, no a CHAUVET®.
Descripción
del Producto
El MotionSet™ LED incluye un MotionDrape™ LED, un
MotionFaçade™ LED, un Controlador MotionSet™ LED para controlar
ambas cortinas, un cable de alimentación y LEDs de repuesto. El
MotionFaçade™ LED es un Tablero frontal LED de DJ skirt, y el
MotionDrape™ LED es un fondo de DJ, pero ambo
s tienen LEDs SMD
tricolor de alta potencia, con 30 patrones integrados. El MotionSet™ LED
tiene una personalidad DMX de 8 canales. Hay también opciones para
modo Activo por sonido y programas automáticos para control no-DMX.
Visión General del
Producto
Panel Frontal
Panel Superior
Portafusibles
Entrada/Salida
DMX
Interruptor
On/Off
Pantalla LED
Menú de
botón
Entrada de
alimentación
Entrada de
MotionFaçade™
Entrada de
MotionDrape™

ES MotionSet™ LED GRR
9
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática que
puede funcionar con un rango de tensión de entrada de 100~240 VCA, 50/60 Hz.
Sustitución del
Fusible
1. Desconecte el producto de la alimentación.
2.
Haga cuña con la punta de un destornillador plano en la ranura del
portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4.
Quite el fusible fundido de la sujeción en la parte frontal de la tapa de
seguridad y sustituya el fusible con otro del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.
Enlace DMX
El MotionSet™ LED puede funcionar con un controlador DMX cuando se enlaza
por conexiones serie DMX. Las instrucciones para conectar y configurar este
producto para funcionamiento DMX están en el Manual de usuario.
Si no está
familiarizado con DMX, descargue el Manual DMX de
www.chauvetlighting.com.
Dirección de
Inicio
Para asegurarse acceso total a todos los canales en cada modo DMX, la
dirección DMX más recomendable es 505.
Conexión
Maestro/
Esclavo
El MotionSet
™ LED usa la conexión de datos DMX para su modo
Maestro/Esclavo. Las instrucciones para conectar y configurar este producto
para funcionamiento Maestro/Esclavo están en el Manual de Usuario.
Montaje
Antes de montar este producto, lea las notas de seguridad.
Diagrama
de Montaje
del Producto
Orificios para fácil montaje en truss y
varias aplicaciones de escenario
MotionDrape™

MotionSet™ LED GRR ES
10
Diagrama
de Montaje
del Producto
MotionFaçade™
Orificios para fácil montaje en truss y
varias aplicaciones de escenario
