Chauvet Xeno 2500 User manual

Quick Reference Guide
English EN
Español ES
Français FR

XENO™ 2500 QRG EN
2
About this
Guide
The Xeno™ 2500 Quick Reference Guide (QRG) has basic product
information such as connection, mounting, menu options, and DMX values.
Download the User Manual from www.chauvetlighting.com
for more
details.
Disclaimer
The information and specifications contained in this QRG are subject to
change without notice.
DO NOT change lamp while product is plugged into power! Serious
personal injury can occur. See the
User Manual for the proper
procedure to change the lamp.
Safety Notes
•DO NOT open this product. It contains no user-serviceable parts.
•DO NOT look at the light source when the product is on.
•
CAUTION: Flashing light is known to trigger epileptic seizures. User
must comply with local laws regarding notification of strobe use.
•CAUTION: This product’s housing may be hot when lights are
operating.
•
Mount this product in a location with adequate ventilation, at least 20 in
(50 cm) from adjacent surfaces.
•DO NOT leave any flammable material within 50 cm of this product
while operating or connected to power.
•USE a safety cable when mounting this product overhead.
•DO NOT operate this product outdoors or in any location where dust,
excessive heat, water, or humidity may affect it.
•DO NOT operate this product if the housing, lenses, or cables appear
damaged.
•DO NOT connect this product to a dimmer or rheostat.
•ONLY connect this product to a grounded and protected circuit.
•ONLY use the hanging/mounting bracket to carry this product.
•In the event of a serious operating problem, stop using immediately.
•The maximum ambient temperature is 104° F (40° C). Do not operate
this product at higher temperatures.
Contact
Outside the U.S., United Kingdom, or Ireland, contact your distributor to
request support or return a product. Visit www.chauvetlighting.com
for
contact information.
What Is
Included
•Xeno™ 2500
•Power Input Cord
•
Safety Cable
•Warranty Card
•Quick Reference Guide

EN XENO™ 2500 QRG
3

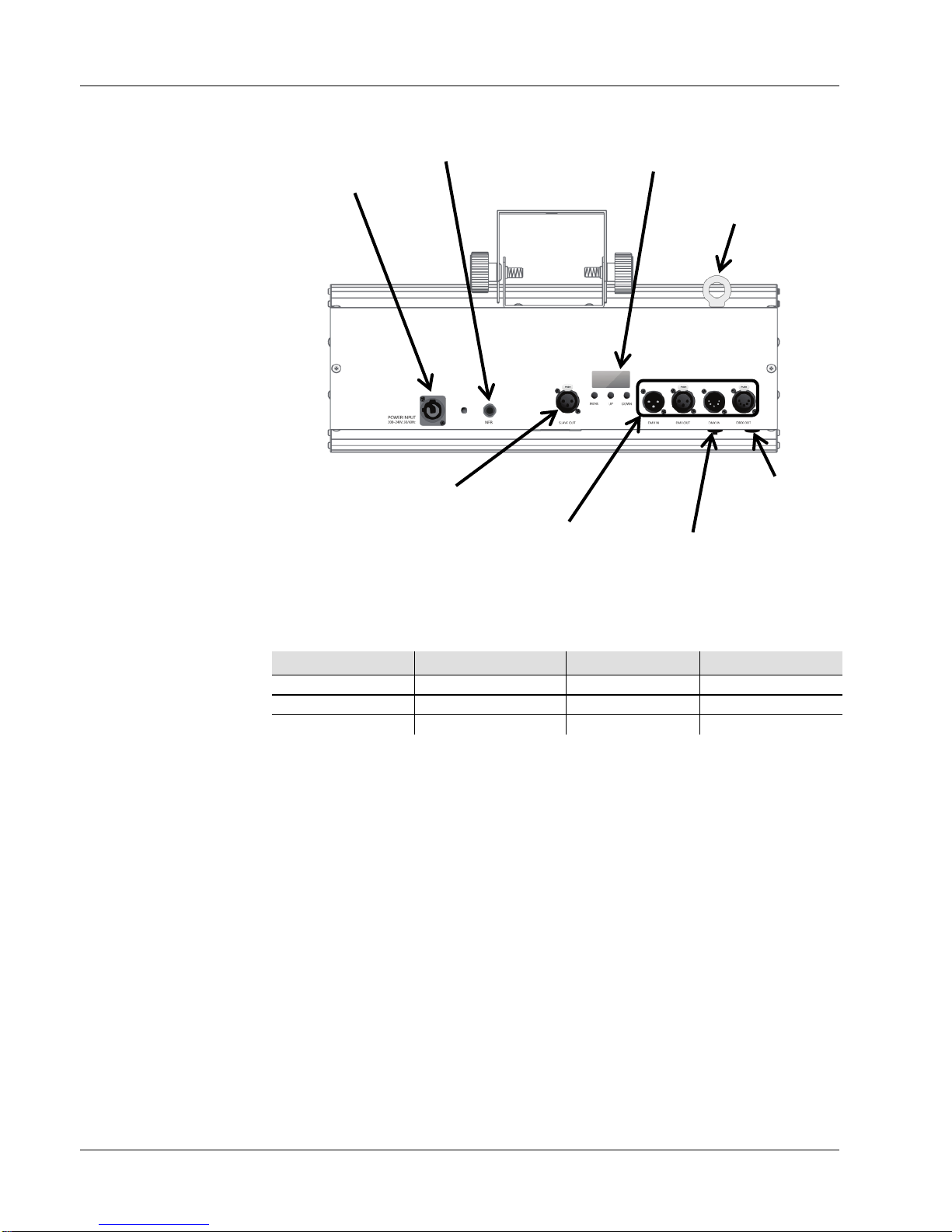

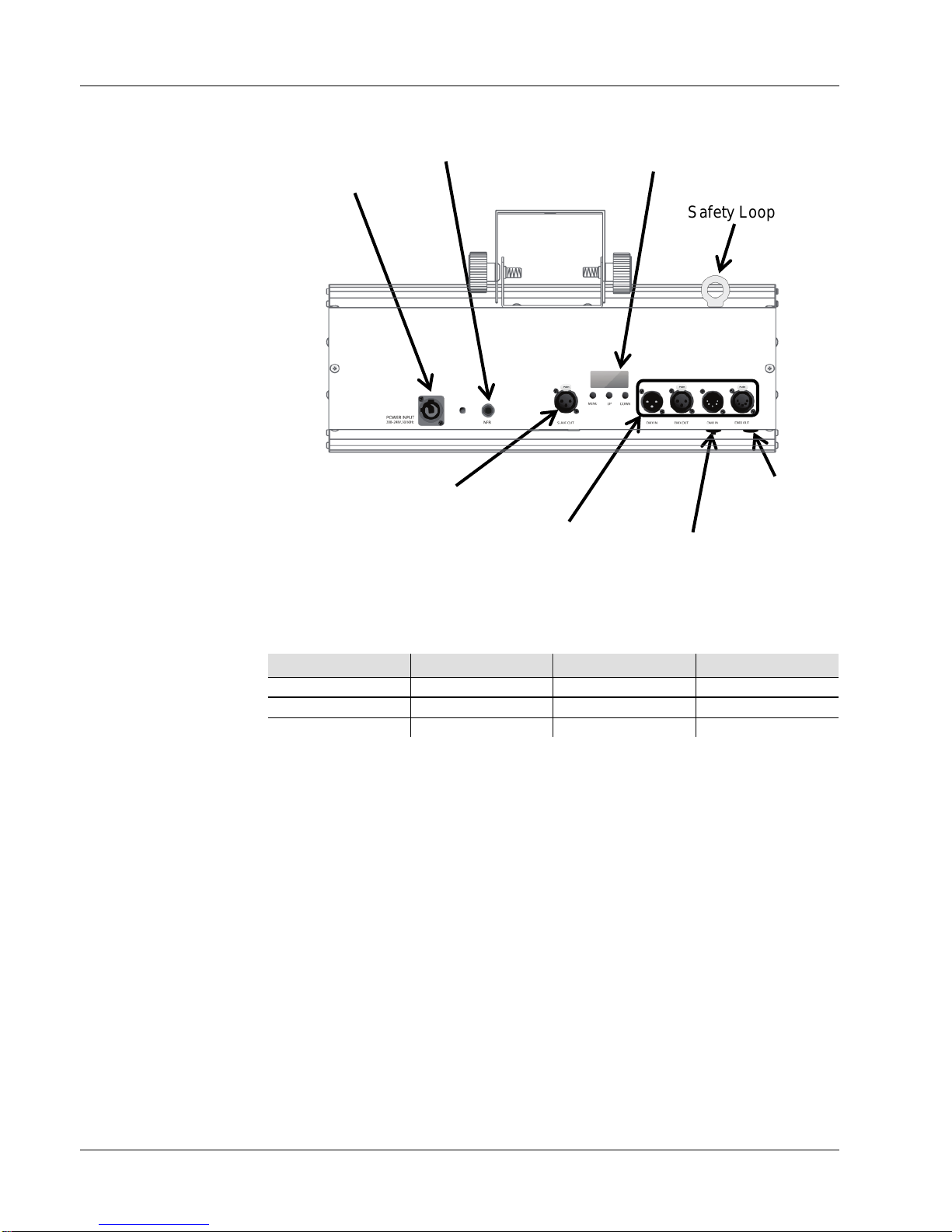

Product
Overview
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 208~230 VAC, 50/60 Hz.
AC Plug
Connection
Wire (U.S.)
Wire (Europe)
Screw Color
AC Live
Black
Brown
Yellow/Brass
AC Neutral
White
Blue
Silver
AC Ground
Green/Yellow
Green/Yellow
Green
Resetting the
Breaker
This product is equipped with a resettable circuit breaker. If the breaker
trips, all sections of this product will lose power.
1. Remove the power cord from mains power.
2. Allow unit to cool for 15 minutes.
3. After 15 minutes, you may attempt to reset the breaker by pressing the
button with your finger.
4. Plug the product’s power cord into the power outlet and continue using
as recommended.
Power In
Breaker
Control
Panel
Safety Loop
Slave Out
Microphone
Sensitivity
Microphone
DMX In/Out

XENO™ 2500 QRG EN
4
DMX Linking
The Xeno™ 2500 will work with a DMX controller using a regular DMX
serial connection. A DMX Primer is available from www.chauvetpro.com.
DMX Connection
The Xeno™ 2500 uses a regular DMX data connection for its DMX
personalities: 3 Ch and 4 Ch. See the User Manual to connect
and
configure for DMX operation.
Master/Slave
Connection
The Xeno™ 2500 uses the DMX data connection for its Master/Slave
mode. See the User Manual to connect and configure for Master/Slave
operation.

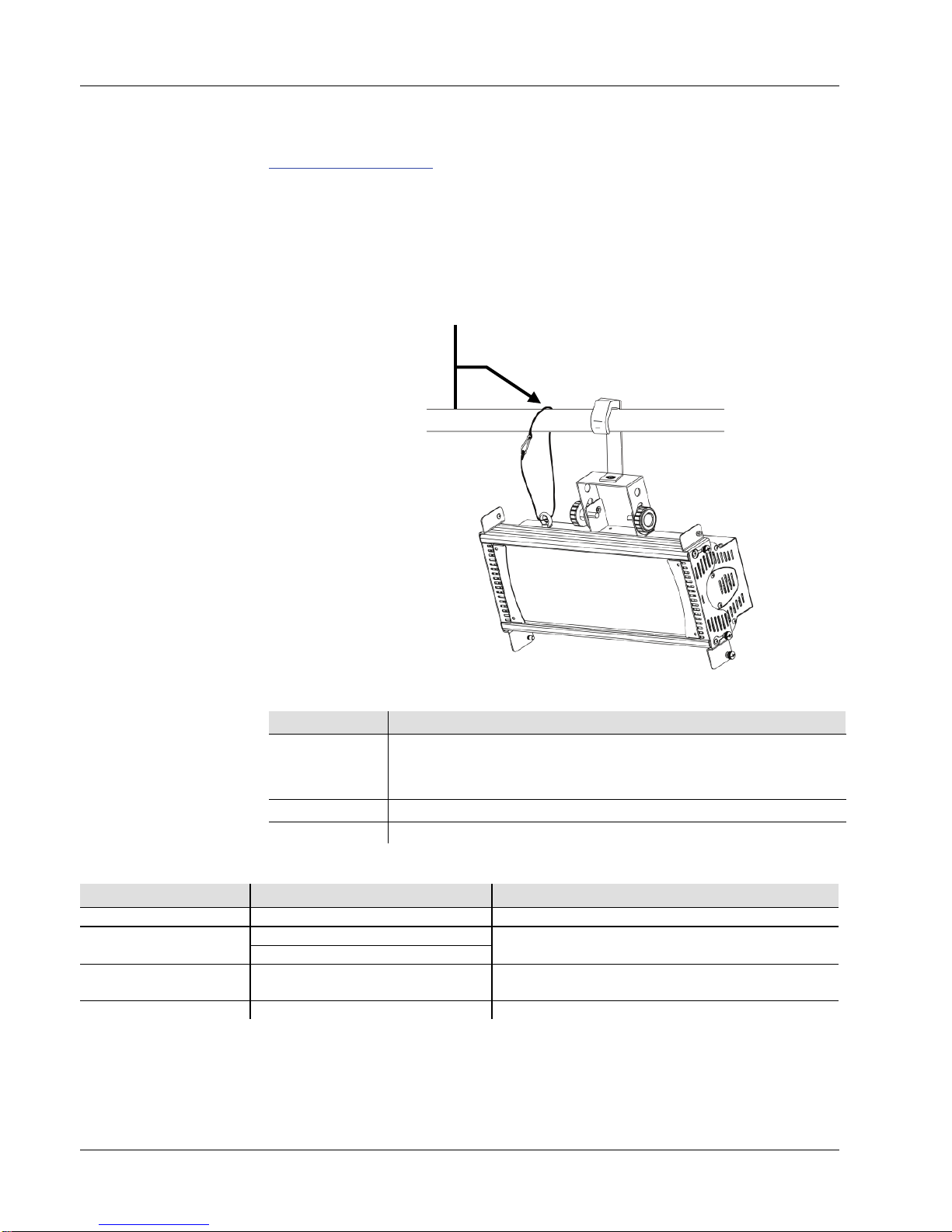

Mounting
Product
Mounting
Diagram
Control Panel
Description
Button
Function
<MENU>
Sets the currently selected value into the selected function
or exits from the current menu or function. Press and hold
for 3 seconds to turn display backlight off
<UP>
Increases the numeric value when in a function
<DOWN>
Decreases the numeric value when in a function
Secure the safety cable
using the
eye bolt on the
top of the product.
Overhead Mounting

EN XENO™ 2500 QRG
5
Menu Options
Main Level
Programming Levels
Description
A.
001~512
Selects the DMX starting address
d.
3CH
Selects DMX Channel mode
4CH
FL. 00~99
Selects Standalone mode and strobe
speed
Aud.
0~9
Selects Sound-Active mode
DMX Values
3 Ch
Channel
Function
Value
Percent/Setting
1 Mode Selection
000 009
010 099
100 199
200 249
250 255
Sound-Active mode
Single flash mode
Quad flash mode
Blinder effect
Blinder effect with fade out
2
Sound-Active
000 005
006 030
031 055
056 080
081 105
106 130
131 155
156 180
181 205
206 230
231 255
Show 0 (user defined)
Show 1
Show 2
Show 3
Show 4
Show 5
Show 6
Show 7
Show 8
Show 9
Random show mix 1~9
Single Flash Mode
000 005
006 249
250

255
Blackout
0.5~25 fps
Single trigger
Quad Flash Mode
000 005
006 249
250 255
Blackout
0.5~25 fps
Single trigger
Blinder Effect
000 005
006 249
250

255
Blackout
0.25~1 fps
Single trigger
Blinder Effect with
Fade Out
000 005
006 249
250

255
Blackout
0.15~0.7 fps
Single trigger
3 Dimmer
000 005
006

255
0~100%

XENO™ 2500 QRG EN
6
DMX Values (cont.)
4 Ch
Channel
Function
Value
Percent/Setting
1 Mode Selection
000 009
010 099
100 199
200 249
250 255
Sound-Active mode
Single flash mode
Quad flash mode
Blinder effect
Blinder effect with fade out
2
Sound-Active
000 005
006 030
031 055
056 080
081 105
106 130
131 155
156 180
181 205
206 230
231 255
Show 0 (user defined)
Show 1
Show 2
Show 3
Show 4
Show 5
Show 6
Show 7
Show 8
Show 9
Random show mix 1~9
Single Flash Mode
000 005
006 249
250

255
Blackout
0.5~25 fps
Single trigger
Quad Flash Mode
000 005
006 249
250 255
Blackout
0.5~25 fps
Single trigger
Blinder Effect
000 005
006 249
250 255
Blackout
0.25~1 fps
Single trigger
Blinder Effect with
Fade Out
000 005
006 249
250

255
Blackout
0.15~0.7 fps
Single trigger
3 Dimmer
000 005
006

255
0~100%
4 Slave Mode
000 005
006 039
040 074
075 109
110 144
145 179
180 214
215 249
250

255
No Function
Unit 1
Unit 2
Unit 3
Unit 4
Unit 1 + 2
Unit 3 + 4
Unit 1 + 3
Unit 2 + 4

ES XENO™ 2500 GRR
7
Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del Xeno™ 2500 contiene
información básica sobre el producto, como conexión, montaje, opciones de
menú y valores DMX. Descargue el manual de usuario de
www.chauvetlighting.com para una información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
¡No cambie la lámpara mientras el producto esté enchufado a la
corriente! Puede ocasionarse una lesión grave. Vea en el Manual de
Usuario el procedimiento adecuado para el cambio de lámpara.
Notas de
Seguridad
•NO abra este producto. No contiene piezas reparables por el usuario.
•NO mire a la fuente de luz cuando el producto esté encendido.
•
CUIDADO: Se sabe que la luz parpadeante puede desencadenar ataques
epilépticos. El usuario debe cumplir con la legislación local con
respecto a la notificación del uso de estroboscopio.
•CUIDADO: La carcasa de este producto puede estar caliente cuando las
luces están en funcionamiento.
•Monte este producto en una ubicación con ventilación adecuada, al
menos a 20'' (50 cm) de superficies adyacentes.
•
NO deje ningún material inflamable a menos de 50 cm de este producto
mientras esté funcionando o conectado a la alimentación.
•USE un cable de seguridad cuando monte este producto en lo alto.
•NO ponga en funcionamiento este producto en el exterior o en
cualquier ubicación en la que el polvo, calor excesivo, agua o humedad
puedan afectarlo.
•
NO ponga en funcionamiento este producto si sospecha que la carcasa,
lentes o cables están dañados.
•NO conecte este producto a un atenuador o reostato.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Use SOLAMENTE los soportes de colgar/montar para mover este
producto
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•La máxima temperatura ambiente es de 104º F (40º C). No haga
funcionar este producto a temperaturas más altas.
Contacto
Fuera de EE.UU, Reino Unido o Irlanda, póngase en contacto con su
distribuidor para solicitar asistencia o devolver el producto. Visite
www.chauvetlighting.com para información de contacto.
Qué va
Incluido
•Xeno™ 2500
•Cable de Alimentación
•
Cable de Seguridad
•Tarjeta de Garantía
•Guía de Referencia Rápida

XENO™ 2500 GRR ES
8

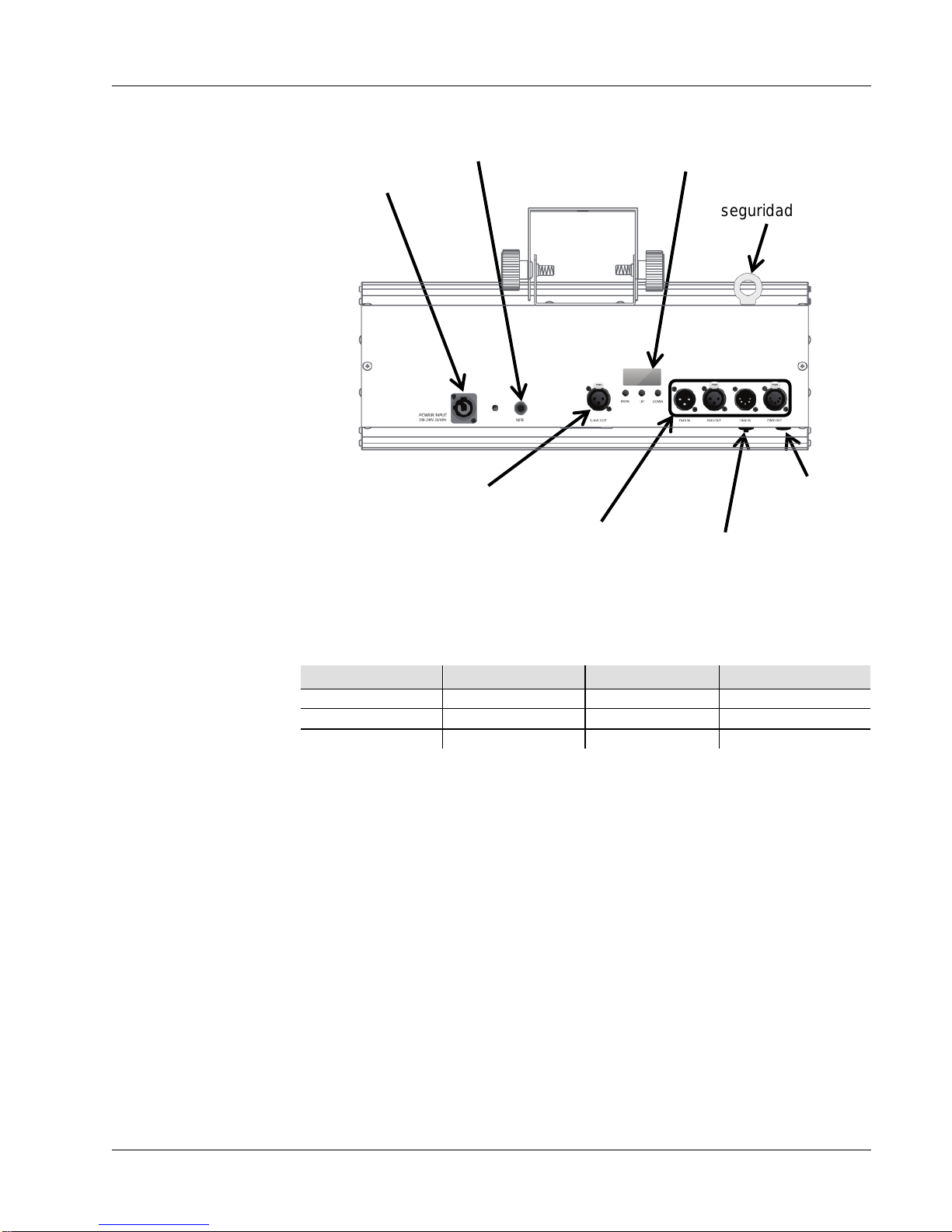

Descripción del
Producto
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática
que puede funcionar con un rango de tensión de entrada de 208~230 VCA,
50/60 Hz.
Enchufe CA
Conexión
Cable (EE.UU.)
Cable (Europa)
Color del Tornillo
CA Cargado
Negro
Marrón
Amarillo/Latón
CA Neutro
Blanco
Azul
Plata
CA Tierra
Verde/Amarillo
Verde/Amarillo
Verde
Rearmar el
D
isyuntor
Este producto está equipado con un disyuntor rearmable. Si el disyuntor
salta, todos los circuitos de este producto se quedarán sin alimentación.
1. Retire el cable de alimentación de la red.
2. Permita que la unidad se enfríe durante 15 minutos.
3. Después de 15 minutos, puede intentar rearmar el disyuntor pulsando el
botón con el dedo.
4. Enchufe el cable de alimentación del producto en la toma de corriente y
continúe utilizando según se recomienda.
Alimentación
Entrada
Interruptor
Automático
Panel de
control
Anilla de
seguridad
Salida Enlace
Esclavo
Micrófono
Intensidad
Micrófono
Entrada/Salida
DMX

ES XENO™ 2500 GRR
9
Enlace DMX
El Xeno™ 2500 funcionará con un controlador DMX usando una conexión
serie DMX normal. Hay un Manual DMX disponible en
www.chauvetpro.com.
Conexión DMX
El Xeno™ 2500 usa una conexión de datos DMX normal para sus
personalidades DMX: 3 C y 4 C. Vea el manual de usuario para conectar y
configurar para funcionamiento DMX.
Conexión
Maestro/Esclavo
El Xeno™ 2500 usa la conexión de datos DMX para su modo
Maestro/Esclavo. Vea el manual de usuario para conectar y configurar para
funcionamiento Maestro/Esclavo.
Montaje
Diagrama
de Montaje
del Producto
Descripción del
P
anel de
Control
Botón
Función
<MENU>
Configura el valor seleccionado en la función seleccionada
o sale del menú o función actual. Pulse y mantenga pulsado
durante 3 segundos para apagar la luz de la pantalla
<UP>
Aumenta el valor numérico cuando está en una función
<DOWN>
Disminuye el valor numérico cuando está en una función
Opciones de Menú
Nivel Principal
Niveles de Programación
Descripción
A.
001~512
Selecciona la dirección de inicio DMX
d.
3CH
Selecciona el modo de Canal DMX
4CH
FL. 00~99
Selecciona el modo independiente y la velocidad
del estroboscopio
Aud.
0~9
Selecciona el modo Activo por Sonido
Asegure el cable de
seguridad usando la anilla
de la parte superior del
producto.
Montaje en Alto

XENO™ 2500 GRR ES
10
Valores DMX
3 C
Canal
Función
Valor
Porcentaje/Configuración
1 Selección de Modo
000 009
010 099
100 199
200 249
250 255
Modo Activo por Sonido
Modo de un solo flash
Modo de cuatro flashes
Efecto Blinder
Efecto Blinder con fade out
2
Activo por Sonido
000 005
006 030
031 055
056 080
081 105
106 130
131 155
156 180
181 205
206 230
231 255
Show 0 (definido por el usuario)
Show 1
Show 2
Show 3
Show 4
Show 5
Show 6
Show 7
Show 8
Show 9
Mezcla de show aleatoria 1~9
Modo de un Solo
Flash
000 005
006 249
250

255
Blackout
0,5~25 fps
Cargador simple
Modo de Cuatro
Flashes
000 005
006 249
250 255
Blackout
0,5~25 fps
Cargador simple
Efecto Blinder
000 005
006 249
250 255
Blackout
0,25~1 fps
Cargador simple
Efecto Blinder con
Fade Out
000 005
006 249
250

255
Blackout
0,15~0,7 fps
Cargador simple
3 Atenuador
000 005
006

255
0~100%

ES XENO™ 2500 GRR
11
Valores DMX (cont.)
4 C
Canal
Función
Valor
Porcentaje/Configuración
1 Selección de Modo
000 009
010 099
100 199
200 249
250 255
Modo Activo por Sonido
Modo de un solo flash
Modo de cuatro flashes
Efecto Blinder
Efecto Blinder con fade out
2
Activo por Sonido
000 005
006 030
031 055
056 080
081 105
106 130
131 155
156 180
181 205
206 230
231 255
Show 0 (definido por el usuario)
Show 1
Show 2
Show 3
Show 4
Show 5
Show 6
Show 7
Show 8
Show 9
Mezcla de show aleatoria 1~9
Modo de un Solo
Flash
000 005
006 249
250

255
Blackout
0,5~25 fps
Cargador simple
Modo de Cuatro
Flashes
000 005
006 249
250 255
Blackout
0,5~25 fps
Cargador simple
Efecto Blinder
000 005
006 249
250 255
Blackout
0,25~1 fps
Cargador simple
Efecto Blinder con
Fade Out
000 005
006 249
250

255
Blackout
0,15~0,7 fps
Cargador simple
3 Atenuador
000 005
006

255
0~100%
4 Modo Esclavo
000 005
006 039
040 074
075 109
110 144
145 179
180 214
215 249
250

255
Sin función
Unidad 1
Unidad 2
Unidad 3
Unidad 4
Unidad 1 + 2
Unidad 3 + 4
Unidad 1 + 3
Unidad 2 + 4

XENO™ 2500 MdR FR
12
À Propos de ce
M
anuel
Le Manuel de Référence (MdR) du Xeno™ 2500 reprend des informations
de base sur ce produit notamment en matière de connexions, montage,
options de menu et valeurs DMX. Téléchargez le manuel d'utilisation
sur
www.chauvetlighting.com pour de plus amples informations.
Clause de non
Responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes
à changement sans préavis.
Ne changez pas l'AMPOULE quand l'unité est sous tension. De
sérieuses blessures pourraient en découler. Consultez le manuel
d'utilisation afin de connaître la procédure adéquate pour le
changement de l'ampoule.
Consignes de
S
écurité
•N’ouvrez PAS cet appareil. Il ne contient aucun composant susceptible
d’être réparé par l’utilisateur.
•Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
•ATTENTION : Le stroboscope peut déclencher des crises d'épilepsie.
L'utilisateur doit se conformer à la réglementation locale en matière
d'utilisation du stroboscope.
•ATTENTION : le boîtier de ce produit peut s'avérer brûlant lors du
fonctionnement.
•Montez toujours ce produit dans en endroit bien ventilé, à au moins,
20 pouces (50 cm) des surfaces adjacentes.
•Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du
produit lorsque celui-ci fonctionne.
•Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce
produit en hauteur.
•N’utilisez PAS ce produit en extérieur ou tout autre endroit où de la
poussière, une chaleur excessive, de l'eau ou de l'humidité pour en
affecter le fonctionnement.
•
N’utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous
semblent endommagés.
•Ne connectez ce produit NI à un gradateur NI à un rhéostat.
•Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la
terre.
•Transportez/Suspendez ce produit UNIQUEMENT au moyen de la
poignée dont il est doté.
•En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
•La température ambiante maximale supportée par cet appareil est de
104° F (40° C). Ne le faites pas fonctionner à des températures plus
élevées.
Contact
En dehors des États-Unis, du Royaume-Uni et de l’Irlande, contactez votre
distributeur si vous avez besoin d'assistance ou de
retourner votre produit.
Consultez le site www.chauvetlighting.com pour trouver nos coordonnées.
Ce qui est
Inclus
•Un Xeno™ 2500
•Un Cordon d’alimentation
•Une élingue de Sécurité
•Une Fiche de Garantie
•Un Manuel de Référence

FR XENO™ 2500 MdR
13
Présentation du
Produit
Alimentation
CA
Cet appareil est doté d'une alimentation universelle prenant en charge toute
tension d'entrée comprise entre 208 et 230 VCA, 50/60 Hz.
Prise CA
Connexion
Câble (États-Unis)
Câble (Europe)
Couleur de la Vis
Conducteur CA
Noir
Marron
Jaune/Cuivré
Neutre CA
Blanc
Bleu
Argenté
Terre CA
Vert/Jaune
Vert/Jaune
Vert
Réenclenchement
du Disjoncteur
Cet appareil est doté d'un disjoncteur de circuit pouvant être réenclenché.
S'il venait à sauter, l'ensemble de cet appareil ne serait plus alimenté.
1. Retirez le cordon de l'alimentation principale.
2. Laissez l'unité refroidir pendant 15 minutes.
3. Une fois celles-ci écoulées, vous pouvez essayer de réenclencher le
disjoncteur en pressant le bouton.
4. Rebranchez le cordon d'alimentation et continuez à utiliser l'appareil en
suivant les recommandations spécifiées.
Entrée
d'alimentation
Briseur
Panneau de
Configurationl
Boucle de
sûreté
Sortie
raccordement
esclave
l'intensité du
microphone
Microphone
Entrée/Sortie
DMX

XENO™ 2500 MdR FR
14
Raccordement
DMX
Le Xeno™ 2500 fonctionnera avec un jeu d'orgues DMX au moyen de
connexions DMX en série. Une introduction au DMX est à votre
disposition sur www.chauvetpro.com.
Connexion DMX
Le Xeno™ 2500 utilise une connexion de données DMX standard pour ses
personnalités DMX: 3 canaux et 4 canaux.
Consultez le manuel
d’utilisation pour connecter et configurer le système DMX.
Connexion
Maître/E
sclave
Le Xeno™ 2500 utilise une connexion de données DMX pour son mode
maître/esclave. Consultez le manuel d’utilisation pour connecter et
configurer le mode de fonctionnement maître/esclave.
Installation
Schéma de
Montage
de l'Appareil
Description du
T
ableau de
Commandes
Bouton
Fonction
<MENU>
Permet de définir la valeur actuellement sélectionnée dans
la fonction sélectionnée ou de sortir de la fonction ou du
menu en cours. Appuyez et maintenez enfoncé pendant 3
secondes pour éteindre le rétro-éclairage
<UP>
Augmente la valeur numérique dans une fonction
<DOWN>
Diminue la valeur numérique dans une fonction
Options du Menu
Niveau Principal
Niveaux de Programmation
Description
A.
001~512
Sélectionne l’adresse DMX de départ
d.
3CH
Sélectionne le mode de canal DMX
4CH
FL. 00~99
Sélectionne le mode autonome et la
vitesse de stroboscope
Aud.
0~9
Sélectionne le mode musical
Fixez le câble de sécurité
au moyen du passant au
bas de l'unité.
Montage en Hauteur

FR XENO™ 2500 MdR
15
Valeurs DMX
3 Canaux
Canal
Fonction
Valeur
Pourcentage/Configuration
1 Sélection de mode
000 009
010 099
100 199
200 249
250 255
Mode musical
Mode flash simple
Mode flash quadri
Mode aveuglant
Mode aveuglant avec fondu
2
Musical
000 005
006 030
031 055
056 080
081 105
106 130
131 155
156 180
181 205
206 230
231 255
Jeu de lumières 0 (défini par l'utilisateur)
Jeu de lumières 1
Jeu de lumières 2
Jeu de lumières 3
Jeu de lumières 4
Jeu de lumières 5
Jeu de lumières 6
Jeu de lumières 7
Jeu de lumières 8
Jeu de lumières 9
Mélange aléatoire de jeu de lumières 1 à 9
Mode flash simple
000 005
006 249
250

255
Noir général
0,5~25 fps
Déclenchement simple
Mode flash quadri
000 005
006 249
250 255
Noir général
0,5~25 fps
Déclenchement simple
Effet aveuglant
000 005
006 249
250 255
Noir général
0,25~1 fps
Déclenchement simple
Effet aveuglant
avec fondu
000 005
006 249
250

255
Noir général
0,15~0,7 fps
Déclenchement simple
3 Gradateur
000 005
006

255
0~100%
4 Canaux
Canal
Fonction
Valeur
Pourcentage/Configuration
1 Sélection de mode
000 009
010 099
100 199
200 249
250 255
Mode musical
Mode flash simple
Mode flash quadri
Mode aveuglant
Mode aveuglant avec fondu
2 Musical
000 005
006 030
031 055
056 080
081 105
106 130
131 155
156 180
181 205
206 230
231

255
Jeu de lumières 0 (défini par l'utilisateur)
Jeu de lumières 1
Jeu de lumières 2
Jeu de lumières 3
Jeu de lumières 4
Jeu de lumières 5
Jeu de lumières 6
Jeu de lumières 7
Jeu de lumières 8
Jeu de lumières 9
Mélange aléatoire de jeu de lumières 1 à 9

XENO™ 2500 QRG Multi-Language
Xeno™ 2500 QRG, Rev. 3│ © Copyright 2012 CHAUVET® │All rights reserved. Printed in P. R. C.
Valeurs DMX (Suite)
4 Canaux
(Suite)
Canal
Fonction
Valeur
Pourcentage/Configuration
2
(Suite)
Mode flash simple
000 005
006 249
250

255
Noir général
0,5~25 fps
Déclenchement simple
Mode flash quadri
000 005
006 249
250 255
Noir général
0,5~25 fps
Déclenchement simple
Effet aveuglant
000 005
006 249
250 255
Noir général
0,25~1 fps
Déclenchement simple
Effet aveuglant
avec fondu
000 005
006 249
250

255
Noir général
0,15~0,7 fps
Déclenchement simple
3 Gradateur
000 005
006

255
0~100%
4 Mode esclave
000 005
006 039
040 074
075 109
110 144
145 179
180 214
215 249
250

255
Pas de fonction
Unité 1
Unité 2
Unité 3
Unité 4
Unités 1 et 2
Unités 3 et 4
Unités 1 et 3
Unités 2 et 4
Contact Us
World Headquarters
CHAUVET®
General Information
Address:5200 NW 108th Avenue
Sunrise, FL 33351
Voice: [phone]
Fax: [phone]
Toll free: [phone]
United Kingdom and Ireland
CHAUVET® Europe Ltd.
General Information
Address: Unit 1C
Brookhill Road Industrial Estate
Pinxton, Nottingham, UK
NG16 6NT
Voice: [phone]
Fax: [phone]
Technical Support
Voice: [phone] (Press 4)
Fax: [phone]
Email: [e-mail]
Technical Support
Email: [e-mail]
World Wide Web
www.chauvetlighting.com
World Wide Web
www.chauvetlighting.co.uk
