Chauvet SlimPAR 38 User manual

Quick Reference Guide

SlimPAR™ 38 QRG EN
2
About This
Guide
The SlimPAR™ 38 Quick Reference Guide (QRG) has basic product
information such as mounting, menu options, and DMX values. Download
the User Manual from www.chauvetlighting.com for details.
Disclaimer
The information and specifications contained in this QRG are subject to
change without notice.
Safety Notes
These Safety Notes include important information about installation, use,
and maintenance.
•This product is not intended for permanent installation.
•ONLY connect this product to a grounded and protected circuit.
•Always disconnect from power before cleaning or replacing the fuse.
•DO NOT look at the light source when the product is on.
•Make sure the power cord is not crimped or damaged.
•Never disconnect this product from power cord by pulling or tugging
on the cord.
•When mounting this product overhead, use a safety cable.
•DO NOT allow flammable materials close to the unit while operating.
•DO NOT touch this product when it is operating because it may be hot.
•The voltage of the outlet to which you are connecting this product must
be within the range stated on the decal or rear panel of the product.
•This product is for indoor use only! (IP20) To prevent risk of fire or
shock, do not expose this product to rain or moisture.
•
Always mount this product in a location with adequate ventilation, at
least 20 in (50 cm) from adjacent surfaces.
•Be sure that no ventilation slots on the unit’s housing are blocked.
•Never connect this product to a dimmer or rheostat.
•Replace the fuse with the same type and rating.
•ONLY use the hanging/mounting bracket to carry this product.
•The maximum ambient temperature is 104° F (40° C). Do not operate
this product at higher temperatures.
•In the event of a serious operating problem, stop using immediately.
•
DO NOT open this product. It contains no user-serviceable parts.
Contact
Outside the U.S., United Kingdom, or Ireland, contact your distributor to
request support or return a product. Visit www.chauvetlighting.com
for
contact information.
What Is
Included
•SlimPAR™ 38
•Power Cord
•Warranty Card
•Quick Reference Guide
To Begin
Unpack your SlimPAR™ 38 and make sure you have received all parts in
good condition. If the box or contents appear damaged, notify the carrier
immediately, not CHAUVET®.

EN SlimPAR™ 38 QRG
3
Product
Description
The SlimPAR™ 38 is an LED Par that can go almost anywhere. It has 75
Red, Green, and Blue LEDs with 3- or 7-
channel DMX control and can be
operated with the Satellite™ battery pack for ultra-portability.
Overview
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100~240 VAC, 50/60 Hz.
Power Linking
You can link up to 50 SlimPAR™ 38 products at 120 VAC or up to 100
units at 230 VAC.
Fuse Replacement
To replace the F1A, 250 V fuse in the SlimPAR™ 38:
Disconnect the product from power.1. Wedge the tip of a flat-head screwdriver into the slot of the fuse2. holder.
Pry the safety cap out of the housing.3. Remove the blown fuse from the clip on the front of the safety cap and4. replace with a fuse of the exact same type and rating.
Re-insert the fuse holder and reconnect power.5.

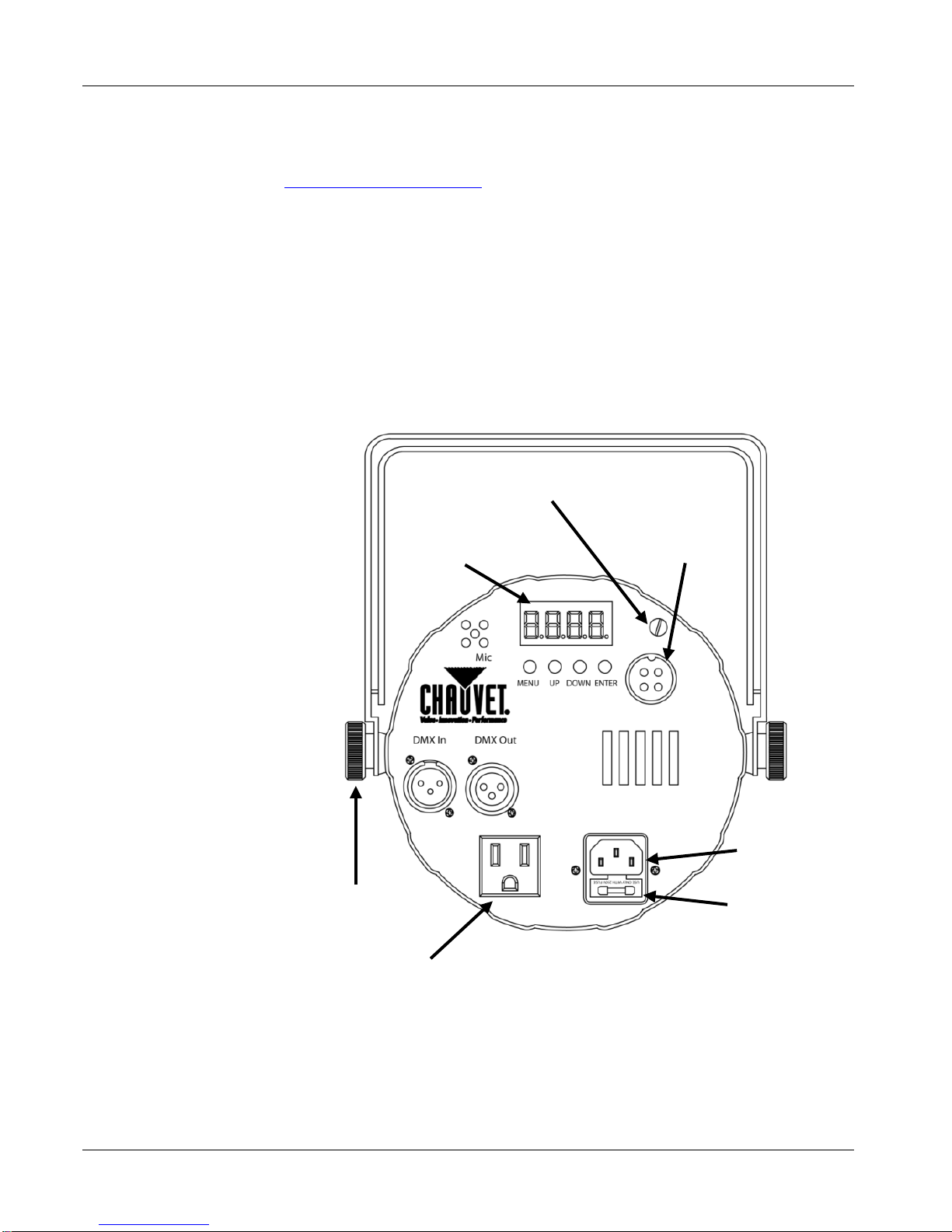

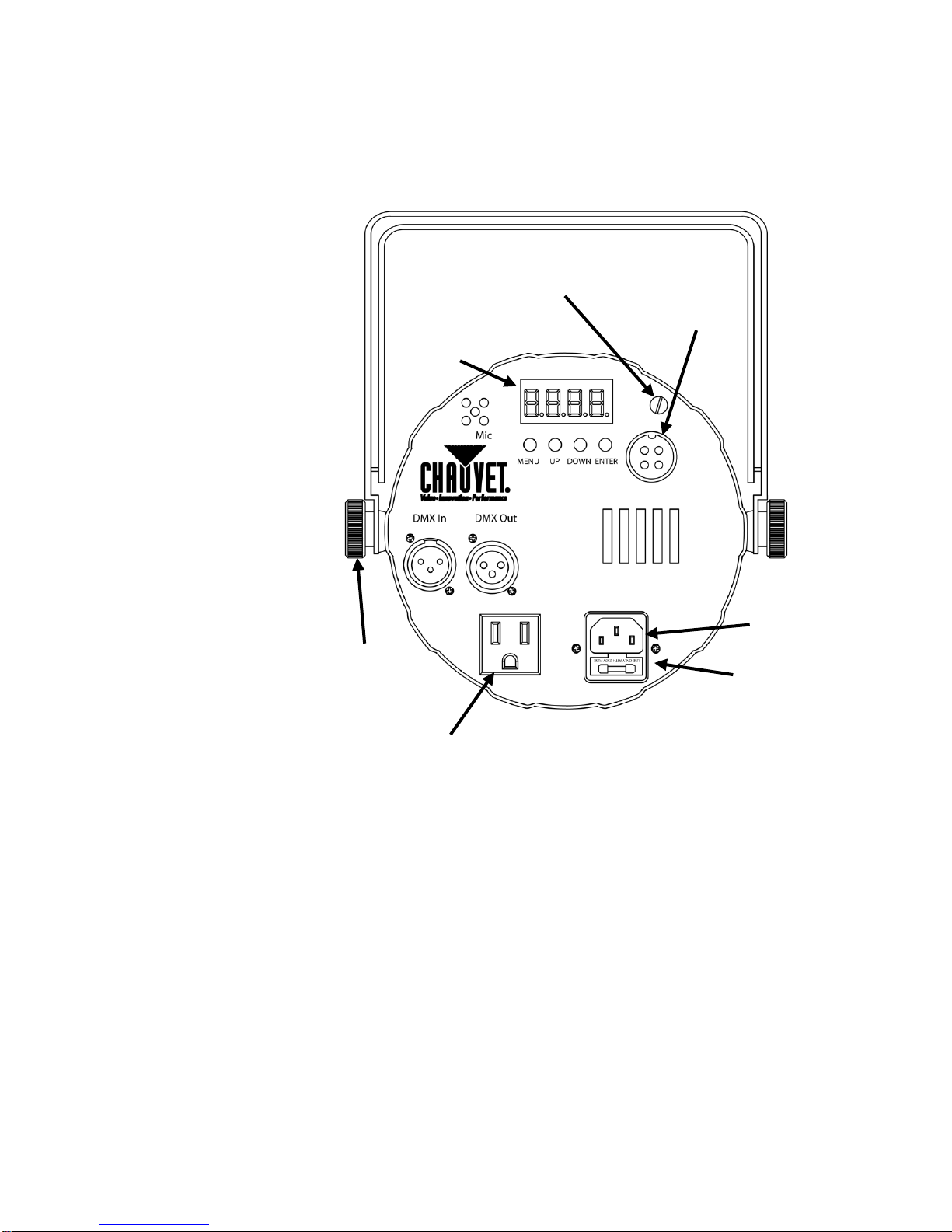

Back Panel View
Power In
Satellite™ 12 V
Input
Fuse Holder
Control Panel
LED Display
Bracket
Adjustment
Knob
Power Out
Microphone Sensitivity
Adjustment Knob

SlimPAR™ 38 QRG EN
4

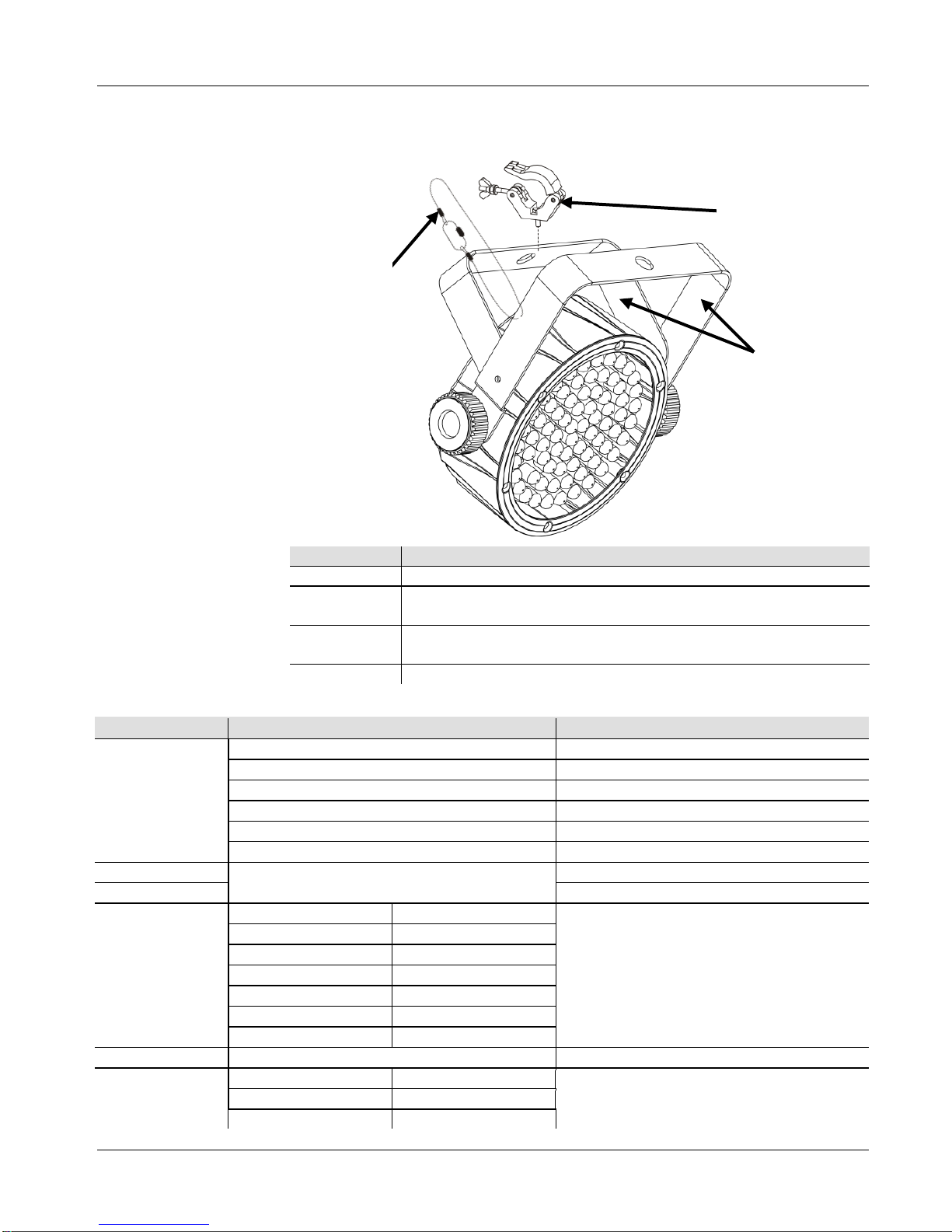

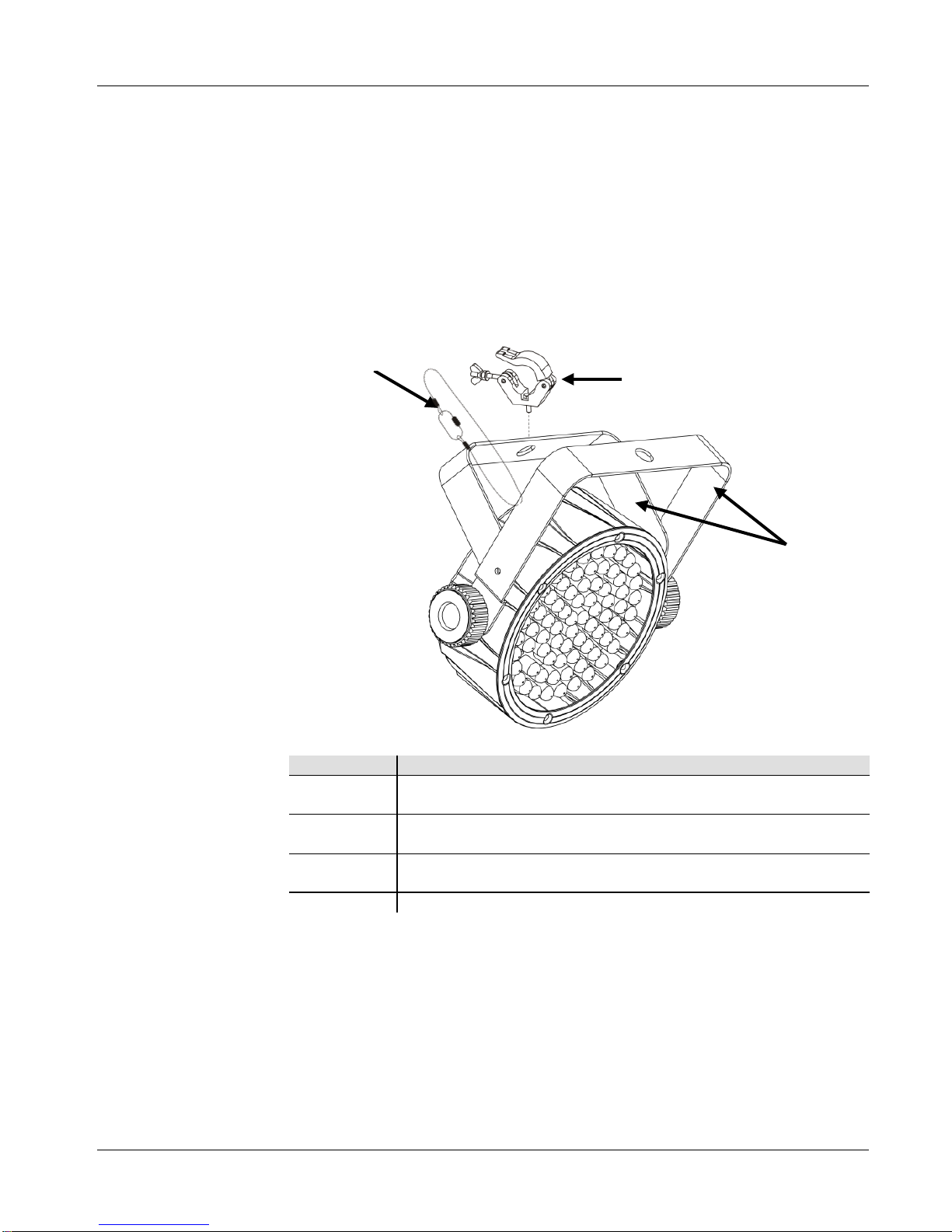

Mounting
Before mounting this product, read the Safety Notes. The double-bracketed
yoke can also be a floor stand.
Mounting
Diagram
Control Panel
Description
Button
Function
<MENU>
Selects an operation mode or exits current menu option.
<UP>
Scrolls up through the menu list or increases the numeric value
when in a function.
<DOWN>
Scrolls down through the menu list or decreases the numeric
value when in a function.
<ENTER>
Activates a menu option or selected value.
Menu Map
Mode
Programming Steps
Description
P--
P1
7-color program (switching)
P2
7-color program (fading)
P3
3-color program (switching)
P4
3-color program (fading)
P5
7-color program (sound-active)
P6
3-color program (sound-active)
3-CH
d001~d506
3-channel DMX mode (RGB)
7-CH
7-channel DMX mode
C--
C1
Red
Static color
C2
Green
C3
Blue
C4
Cyan
C5
Magenta
C6
Yellow
C7
White
S--
S001~S100
Program speed for P1~P4
U--
r--
Red (r001~100)
Custom static colors
Combines Red, Green, and Blue
g--
Green (g001~100)
B--
Blue (b001~100)
Safety Cable
Double-
Bracketed
Yoke
Mounting
Clamp

EN SlimPAR™ 38 QRG
5
DMX Linking
The SlimPAR™ 38 can work with a DMX controller when linked by DMX
serial connections. Instructions for connecting and configuring this product
for DMX operation are in th
e User Manual. If you are not familiar with
DMX, download the DMX Primer from www.chauvetlighting.com.
Starting Address
To ensure full access to all channels in each DMX mode, the highest
recommended DMX address is 506 (in the 7-channel DMX personality).
To select the starting address, do the following:
Press <MENU> repeatedly until 3-CH or 7-CH shows on the display.1. Press <ENTER>.2. Use <UP> or <DOWN> to select the starting address (d001~d506).3.
Press <ENTER>.4.
Master/Slave
Connection
The SlimPAR™ 38 uses the DMX data connection for its Master/Slave
mode. Instructions for connecting and configuring this product for
Master/Slave operation are in the User Manual.
DMX Values
7-CH
Channel
Function
Value
Percent/Setting
1
Red
000 255
0~100%
2
Green
010 255
0~100%
3
Blue
030 255
0~100%
4
Color Macros
(Overrides Ch 1~3)
000 015
016 255
No function
Color Macros
5
Speed
(When Ch. 6
is 032~223)
000 255 Slow~fast
Strobe
001 015
016 255
No function
Slow~fast
6
Mode
000 031
RGB mode
032 063
Pulse effect 0~100%
064 095
Pulse effect 100%~0
096 127
Pulse effect 100%~0~100%
128 159
Auto fade transition
160 191
Auto snap transition (3 colors)
192

223
Auto snap transition (7 colors)
224 255
Sound-active mode
7
Dimmer
000

255
0~100%
3-CH
Channel
Function
Value
Percent/Setting
1
Red
000

255
0~100%
2
Green
000 255
0~100%
3
Blue
000

255
0~100%

SlimPAR™ 38 GRR ES
6
Acerca de
Esta Guía
La Guía de Referencia Rápida (GRR) del SlimPAR™ 38 contiene
información básica sobre el producto, como montaje, opciones de menú y
valores DMX. Descargue el manual de usuario de
www.chauvetlighting.com para ver los detalles.
Exención de
Responsa-
bilidad
La información y especificaciones contenidos en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
Estas notas de seguridad incluyen información importante sobre el montaje,
uso y mantenimiento.
•Este producto no está concebido para una instalación permanente.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Desconecte siempre de la alimentación antes de la limpieza o
sustitución del fusible.
•NO mire a la fuente de luz cuando el producto esté encendido.
•Asegúrese de que el cable de alimentación no está retorcido ni
estropeado.
•
Nunca desconecte este producto del cable de alimentación agarrando o
tirando del cable.
•Cuando monte este producto en alto, use un cable de seguridad.
•NO permita la presencia de materiales inflamables cerca de la unidad
cuando esté en funcionamiento.
•NO toque este producto cuando esté en funcionamiento, pues podría
estar caliente.
•La tensión del enchufe al que conecte este producto ha de estar en el
rango establecido en el grabado o en el panel posterior de producto.
•¡Este producto es para uso en interiores solamente! (IP20) Para evitar
riesgos de incendio o descarga, no exponga este producto a la lluvia o
la humedad.
•Monte siempre este producto en una ubicación con ventilación
adecuada, al menos a 20'' (50 cm) de superficies adyacentes.
•Asegúrese de que ninguna ranura de ventilación en la carcasa de la
unidad queda bloqueada.
•Nunca conecte este producto a un atenuador o reostato.
•Sustituya el fusible con uno del mismo tipo y categoría.
•Use SOLAMENTE los soportes de colgar/montar para mover este
producto.
•La máxima temperatura ambiente es de 104º F (40º C). No haga
funcionar este producto a temperaturas más altas.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•
NO abra este producto. No contiene piezas reparables por el usuario.

ES SlimPAR™ 38 GRR
7
Contacto
Fuera de EE.UU, Reino Unido o Irlanda, póngase en contacto con su
distribuidor para solicitar asistencia o devolver el producto. V
isite
www.chauvetlighting.com para información de contacto.
¿Qué va
Incluido?
•SlimPAR™ 38
•Cable de alimentación
•Tarjeta de garantía
•Guía de Referencia Rápida
Para Empezar
Desembale su SlimPAR™ 38 y asegúrese de que ha recibido todas las
partes en buen estado. Si la caja o los componentes parecen dañados,
notifíqueselo al transportista inmediatamente, no a CHAUVET®.
Descripción
del Producto
El SlimPAR™ 38 es un reflector LED que puede llegar casi a cualquier
parte. Tiene 75 LEDs Rojos, Verdes y Azules con un control DMX de 3 o
7 canales, y se puede manejar con el paquete de pilas Satellite™ para
hacerlo ultra-portátil.
Vista General
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática
que puede funcionar con un rango de tensión de entrada de 100~240 VCA,
50/60 Hz.
Alimentación en
Cadena
Puede enlazar hasta 50 productos SlimPAR™ 38 a 120 VCA, o hasta 100 a
230 VCA.
Vista del panel
posterior
Entrada de
alimentación
Entrada de 12 V
Satellite™
Portafusibles
Pantalla LED
del panel de
control
Mando de ajuste
del soporte
Salida de
alimentación
Mando de Ajuste de
Sensibilidad del
Micrófono

SlimPAR™ 38 GRR ES
8
Sustitución del
Fusible
Para sustituir el fusible F1A, 250 V del SlimPAR™ 38:
Desconecte el producto de la alimentación.1. Haga cuña con la punta de un destornillador plano en la ranura del2. portafusibles.
Saque la tapa de seguridad de la carcasa.3. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de4. seguridad y sustituya el fusible con otro del mismo tipo y categoría.
Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.5.
Montaje
Antes de montar este producto, lea las Notas de seguridad. El puente de
doble soporte puede ser también un pie de suelo.
Diagrama
de Montaje
Descripción
del P
anel de
C
ontrol
Botón
Función
<MENU>
Selecciona un modo de funcionamiento o sale del la opción de
menú actual.
<UP>
Se desplaza hacia arriba por la lista de menú o aumenta el
valor numérico cuando está en una función.
<DOWN>
Se desplaza hacia abajo por la lista de menú o disminuye el
valor numérico cuando está en una función.
<ENTER>
Activa una opción de menú o valor seleccionado.
Abrazadera de
montaje
Cable de
seguridad
Puente de doble
soporte

ES SlimPAR™ 38 GRR
9
Mapa de Menú
Modo
Pasos de Programación
Descripción
P--
P1
Programa de 7 colores (conmutación)
P2
Programa de 7 colores (fundido)
P3
Programa de 3 colores (conmutación)
P4
Programa de 3 colores (fundido)
P5
Programa de 7 colores (activo por sonido)
P6
Programa de 3 colores (activo por sonido)
3-C
d001~d506
Modo DMX de 3 canales (RGB)
7-C
Modo DMX de 7 canales
C--
C1
Red (Rojo)
Color estático
C2
Green (Verde)
C3
Blue (Azul)
C4
Cyan (Cian)
C5
Magenta(Magenta)
C6
Yellow (Amarillo)
C7
White (Blanco)
S--
S001~S100
Velocidad de programa para P1~P4
U--
r--
Red (r001~100)
Colores estáticos personalizados
Combina Rojo, Verde y Azul
g--
Green (g000~100)
B--
Blue (b000~100)
Enlace DMX
El SlimPAR™ 38 puede funcionar con un controlador DMX cuando se
enlaza por conexiones serie DMX. Las instrucciones para conectar y
configurar este producto para funcionamiento DMX están en el Manual de
usuario. Si no está familiarizado con DMX, descargue el Ma
nual DMX de
www.chauvetlighting.com.
Dirección de Inicio
Para asegurarse acceso total a todos los canales en cada modo DMX, la
dirección DMX más recomendable es 506 (en la personalidad DMX de 7
canales).
Para seleccionar la dirección de inicio, haga lo siguiente:
Pulse <MENU> repetidamente hasta que aparezca por pantalla 3-CH1. o 7-CH.
Pulse <ENTER>.2. Utilice <UP> o <DOWN> para seleccionar la dirección de inicio3. (d001~d506).
Pulse <ENTER>.4.
Conexión
Maestro/Es
clavo
El SlimPAR™ 38 usa la conexión de datos DMX para su modo
Maestro/Esclavo. Las instrucciones para conectar y configurar este
producto para funcionamiento Maestro/Esclavo están en el Manual de
usuario.

SlimPAR™ 38 GRR ES
10
Valores DMX
7-C
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo
000 255
0~100%
2
Verde
010 255
0~100%
3
Azul
030 255
0~100%
4
Macros de color
(Tiene preferencia
sobre C 1~3)
000 015
016 255
Sin función
Macros de color
5
Velocidad
(Cuando C. 6 es
032~223)
000 255
Lento
~rápido
Estroboscopio
001 015
Sin función
016 255
Lento~rápido
6 Modo
000 031
Modo RGB
032 063
Efecto pulso 0~100%
064 095
Efecto pulso 100%~0
096 127
Efecto pulso 100%~0~100%
128 159
Transición fade automático
160 191
Transición instantánea automática (3 colores)
192 223
Transición instantánea automática (7 colores)
224 255
Modo activo por sonido
7
Atenuador
000 255
0~100%
3-C
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo
000 255
0~100%
2
Verde
000 255
0~100%
3
Azul
000 255
0~100%

FR SlimPAR™ 38 MdR
11
À Propos de
ce M
anuel
Le manuel de référence du SlimPAR™ 38 (MdR) reprend des informations
de base sur cet appareil notamment en matière de montage, d'options de
menu et de va
leurs DMX. Télécharger le manuel d'utilisation sur
www.chauvetlighting.com pour de plus amples informations.
Clause de
Non-
responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes
à changement sans préavis.
Consignes de
Sécurité
Ces consignes concernant la sécurité reprennent d'importantes informations
en matière d'installation, d'utilisation et de maintenance.
•Cet appareil n'est pas conçu pour être utilisé dans une installation
permanente.
•Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la
terre.
•
Débranchez toujours cet appareil avant de procéder à son nettoyage ou
au remplacement de son fusible.
•Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
•Assurez-vous que le cordon d'alimentation n'est ni tordu ni
endommagé.
•Ne débranchez jamais cet appareil en tirant sur le cordon.
•Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet
appareil en hauteur.
•Veillez à ce qu'AUCUNE source inflammable ne se trouve à proximité
de l'unité lors de son fonctionnement.
•
Ne touchez PAS cet appareil lors de son fonctionnement car il pourrait
s'avérer brûlant.

SlimPAR™ 38 MdR FR
12
•La tension de la prise à laquelle vous connectez ce cet appareil doit être
comprise dans la
plage de tensions reprise sur l'étiquette de l'appareil ou
à l'arrière de ce dernier.
•cet appareil doit être utilisé en intérieur uniquement. (IP20) Afin
d'éviter tout risque d'incendie ou décharge électrique, veillez à
n'exposer cet appareil ni à la pluie ni à l'humidité.
•Montez toujours cet appareil dans en endroit bien ventilé, à au moins,
20 pouces (50 cm) des surfaces adjacentes.
•Assurez-vous qu'aucune fente de ventilation sur le boîtier ne soit
obstruée.
•Ne connectez JAMAIS cet appareil ni à un gradateur ni à un rhéostat.
•Remplacez le fusible avec un de même type et même ampérage.
•Transportez/Suspendez ce produit UNIQUEMENT au moyen de la
poignée dont il est doté.
•La température ambiante maximale supportée par ce produit est de
104° F (40° C). Ne le faites pas fonctionner à des températures plus
élevées.
•En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
•
N’ouvrez PAS ce produit. Il ne contient aucun composant susceptible
d’être réparé par l’utilisateur.
Contact
En dehors des États-Unis, du Royaume-Uni et de l’Irlande, contactez votre
fournisseur si vous avez besoin d'assistance ou de retourner votre produit.
Consultez le site www.chauvetlighting.com pour trouver nos coordonnées.
Ce qui est
Inclus
•SlimPAR™ 38
•Un cordon d'alimentation
•Une fiche de garantie
•Un manuel de référence
Débuter
Déballez votre SlimPAR™ 38 et assurez-vous d'avoir tout reçu et en bon
état. Si l'emballage ou le contenu semblait être endommagé, indiquez-le
immédiatement au transporteur et non à CHAUVET®.

FR SlimPAR™ 38 MdR
13
Description
de L'Appareil
Le SlimPAR™ 38 est un projecteur Par adapté à presque toutes les
utilisations. Il est équipé de 75 LED rouges, vertes et bleues, comprend
une commande DMX à 3 ou 7 canaux
et pour encore plus de mobilité, il
peut fonctionner avec l'accu Satellite™.
Aperçu
Alimentation
CA
Ce produit est doté d'une alimentation universelle prenant en charge toute
tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Connexion
Electrique
Vous pouvez raccorder jusqu'à 50 SlimPAR™ 38 à 120 VCA ou jusqu'à
100 à 230 VCA.
Remplacement du
Fusible
Pour remplacer le fusible F1A de 250 V dans le SlimPAR™ 38 :
Débranchez l'appareil de l'alimentation.1. Insérez et calez la pointe d'un tournevis à tête plate dans la fente du2. porte-fusible.
En faisant levier, faites sortir de son emplacement le couvercle du3. porte-fusible.
Retirez le fusible désuet du clip se trouvant à l'avant du couvercle de4. sécurité et remplacez-le par un fusible équivalent.
Insérez à nouveau le porte-fusible puis rebranchez l'appareil.5.
Vue du panneau
arrière
Entrée
d'alimentation
Satellite™ Entrée
12 V
Porte-fusible
Panneau de
commande
Affichage LED
Molette de
réglage de la
lyre
Sortie
d'alimentation
Molette de réglage de
sensibilité du
microphone

SlimPAR™ 38 MdR FR
14
Montage
Avant de monter cet appareil, lisez et assimilez les consignes de sécurité.
La double lyre de suspension peut également servir de support pour pose au
sol.
Schéma de
Montage
Description du
T
ableau de
Commandes
Bouton
Fonction
<MENU>
Sélectionne un mode de fonctionnement ou permet la sortie de
l'option de menu en cours.
<UP>
Permet de parcourir les listes de menu vers le haut, dans une
fonction permet d'augmenter les valeurs numériques.
<DOWN>
Permet de parcourir les listes de menu vers le bas, dans une
fonction permet de diminuer les valeurs numériques.
<ENTER>
Active une option de menu ou une valeur sélectionnée.
Tableau du Menu
Mode
Étapes de programmation
Description
P--
P1
Programme 7 couleurs (en alternance)
P2
Programme 7 couleurs (en fondu)
P3
Programme 3 couleurs (en alternance)
P4
Programme 3 couleurs (en fondu)
P5
Programme 7 couleurs (mode musical)
P6
Programme 3 couleurs (mode musical)
3 canaux
d001~d506
Mode DMX à 3 canaux (RVB)
7 canaux
Mode DMX à 7 canaux
C--
C1
Red (Rouge)
Couleurs statiques
C2
Green (Vert)
C3
Blue (Bleu)
C4
Cyan (Cyan)
C5
Magenta (Magenta)
C6
Yellow (Jaune)
C7
White (Blanc)
S--
S001~S100
Vitesse du programme pour P1~P4
U--
r--
Red (r001~100)
Couleurs statiques personnalisées
Combine le rouge, le vert et le bleu
g--
Green (g000~100)
B--
Blue (b000~100)
Un clip de
fixation
Un câble de
sécurité
Double lyre de
suspension

FR SlimPAR™ 38 MdR
15
Raccordement
DMX
Le SlimPAR™ 38 peut fonctionner avec un jeu d'orgues DMX quand
raccordé par des connexions DMX en série. Vous trouverez les instructions
de connexion et configuration de cet appareil pour un bon fonctionnement
en DMX dans le manuel d'utilisation. Si vous n'êtes pas
familier avec le
DMX, vous pouvez télécharger l'introduction au DMX sur
www.chauvetlighting.com.
Adresse de Départ
Afin d'assurer un accès à tous les canaux dans chaque mode DMX, l'adresse
DMX la plus élevée recommandée est 506
(dans la personnalité 7 canaux
DMX).
Pour sélectionner l'adresse de départ, faites comme suit:
Appuyez sur <MENU> jusqu'à ce que s'affiche3-CH ou 7-CH.1. Appuyez sur<ENTER>.2. Utilisez<UP> ou <DOWN> pour sélectionner l'adresse de départ3. (d001~d506).
Appuyez sur<ENTER>.4.
Connexion
Maître/E
sclave
Le SlimPAR™ 38 utilise une connexion de données DMX pour son mode
maître/esclave. Vous trouverez les instructions de connexion et
configuration de cet appareil pour un bon fonctionnement en maître/e
sclave
dans le manuel d'utilisation.
Valeurs DMX
7-Canaux
Canal
Fonction
Valeur
Pourcentage/Configuration
1
Rouge
000 255
0~100%
2
Vert
010 255
0~100%
3
Bleu
030 255
0~100%
4
Macros de couleur
(remplacement
canaux 1~3)
000 015
016 255 Pas de fonction Macros de couleur
5
Vitesse
(Quand canal 6 est
032~223)
000 255 Lent~rapide
Stroboscope
001 015
016 255
Pas de fonction
Lent~rapide
6 Mode
000 031
Mode RVB
032 063
Effet pulsation 0~100%
064 095
Effet pulsation 100%~0
096

127
Effet pulsation 100%~0~100%
128 159
Transition fondu automatique
160

191
Transition accroche automatique (3 couleurs)
192 223
Transition accroche automatique (7 couleurs)
224 255
Mode musical
7
Gradateur
000 255
0~100%
3-Canaux
Canal
Fonction
Valeur
Pourcentage/Configuration
1
Rouge
000 255
0~100%
2
Vert
000 255
0~100%
3
Bleu
000 255
0~100%

SlimPAR™ 38 SAL DE
16
Über diese
Schnellan-
leitung
In der Schnellanleitung des SlimPAR™ 38 finden Sie die wesentlichen
Produktinformationen, wie etwa über die Montage, Menüoptionen und
DMX-Werte des Geräts. Laden Sie für weite
rführende Informationen unter
www.chauvetlighting.com das Benutzerhandbuch herunter.
Haftungs-
ausschluss
Die Informationen und Spezifikationen dieser Anleitung können ohne
vorherige Ankündigung geändert werden.
Sicherheits-
hinweise
Diese Sicherheitshinweise enthalten wichtige Informationen über die
Montage, Verwendung und Wartung des Geräts.
•Dieses Produkt eignet sich nicht für eine permanente Installation.
•SCHLIESSEN Sie dieses Produkt nur an einen mit der Masse
verbundenen und abgesicherten Stromkreislauf an.
•Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder
die Sicherung auswechseln.
•
NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet
ist.
•Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt
ist.
•Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am
Kabel.
•Bei Montage über Kopf immer ein Sicherungsseil verwenden.
•KEINE entflammbaren Materialien während des Betriebs in der Nähe
des Geräts lagern.
•NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr
heiß wird.
•Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen,
muss sich innerhalb des Spannungsbereiches befinden, der auf dem
Hinweisschild oder dem rückwärtige
n Bedienfeld des Geräts angegeben
ist.
•Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um
das Risiko von Bränden oder elektrischen Schlägen zu vermeiden,
dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.
•Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung
und mit einem Abstand von 50 cm zu den angrenzenden Flächen.
•Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts
nicht verschlossen sind.
•Schließen Sie dieses Gerät niemals an einen Dimmer oder
Regelwiderstand an.
•
Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ
mit den gleichen Werten zu verwenden.
•Das Gerät NUR an den Hänge-/Befestigungsbügeln tragen.
•Die maximal zulässige Umgebungstemperatur beträgt 40°C. Nehmen
Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
•Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die
Verwendung des Geräts.
•Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für
den Kunden wartungsfrei.

DE SlimPAR™ 38 SAL
17
Kontakt
Kunden außerhalb der USA, GB oder Irland wenden sich an ihren
Lieferanten, um den Kundendienst in Anspruch zu nehmen oder ein Gerät
zurückzuschicken.
Kontaktinformationen finden Sie unter
www.chauvetlighting.com.
Packungs-
inhalt
•SlimPAR™ 38
•Netzkabel
•Garantiekarte
•Schnellanleitung
Start
Packen Sie Ihr SlimPAR™ 38 aus und überprüfen Sie, ob Sie alle Teile
ohne Beschädigung erhalten haben.
Wenn die Verpackung beschädigt ist,
benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch
CHAUVET®.
Produktbe-
schreibung
Das SlimPAR™ 38 ist ein LED PAR-Kanne, die sich fast überall
montieren lässt. Sie verfügt über 75 rote, grüne und blaue LED mit einer 3-
Kanal oder 7-Kanal DMX-
Steuerung und kann für eine maximale
Transportfähigkeit auch mit dem Satellite™-Akkupack betrieben werden.
Überblick
Wechsel-
strom
Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die
anliegende Spannung erkennt, sobald der Netzstecker in die
Schukost
eckdose gesteckt wird, und kann mit einer Eingangsspannung von
100~240 V AC, 50/60 Hz arbeiten.
Anzeige auf
rückwärtigem
Bedienfeld
Stromeingang
Satellite™, 12 V
Eingangsspannung
Sicherungshalter
Bedienfeld
LED-Anzeige
Bügeleinstellknopf
Stromausgang
Einstellknopf
Mikrofonempfindlichkeit

SlimPAR™ 38 SAL DE
18
Reihenschaltung
der Geräte
Sie können bis zu 50 SlimPAR™ 38-Geräte bei 120 V AC und bis zu 100
Geräte bei 230 V AC in Reihe schalten.
Auswechseln der
Sich
erung
So wechseln Sie die Sicherung (1 A, 205 V) der SlimPAR™ 38 aus:
Trennen Sie das Gerät vom Stromnetz.1. Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den2. Schlitz des Sicherungshalters.
Hebeln Sie die Sicherheitsabdeckung vom Gehäuse weg ab.3. Entfernen Sie die durchgebrannte Sicherung von der Klemme am4.
Vorderteil der Sicherheitsabdeckung, und ersetzen Sie diese durch eine
Sicherung des gleichen Typs und mit den gleichen Werten.
Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie
das
5.
Gerät an das Stromnetz an.
Montage
Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch.
Der Doppelhängebügel kann auch als Bodenstativ verwendet werden.
Diagramm Montage
Beschrei-bung
des Bedien-
feldes L
esen
Taste
Funktion
<MENU>
Wählt einen Betriebsmodus oder verlässt die aktuelle
Menüoption.
<UP>
Damit navigieren Sie durch die Menüpunkte nach oben und
erhöhen den numerischen Wert der entsprechenden
Funktionen.
<DOWN>
Damit navigieren Sie durch die Menüpunkte nach unten und
verringern den numerischen Wert der entsprechenden
Funktionen.
<ENTER>
Aktiviert eine Menüoption oder einen ausgewählten Wert.
Befestigungs-
schelle
Sicherheitskabel
Doppelhängebügel

DE SlimPAR™ 38 SAL
19
Menükarte
Modus
Programmierschritte
Beschreibung
P--
P1
7-Farben-Programm (Umschalten)
P2
7-Farben-Programm (Fading)
P3
3-Farben-Programm (Umschalten)
P4
3-Farben-Programm (Fading)
P5
7-Farben-Programm (Musiksteuerung)
P6
3-Farben-Programm (Musiksteuerung)
3 Kanäle
d001~d506
3-Kanal DMX-Modus (RGB)
7 Kanäle
7-Kanal DMX-Modus
C--
C1
Red (rot)
Statische Farbe
C2
Green (grün)
C3
Blue (blau)
C4
Cyan (kobaltblau)
C5
Magenta (magenta)
C6
Yellow (gelb)
C7
White (weiß)
S--
S001~S100
Programmgeschwindigkeit für P1~P4
U--
r--
Red (r001~100)
Benutzerdefinierte statische Farben
kombiniert rot, grün und blau
g--
Green (g000~100)
B--
Blue (b000~100)
DMX-
Verbindung
Die SlimPAR™ 38 kann mit einem DMX-Controller betrieben werden,
wenn eine DMX-
Reihenschaltung zum Einsatz kommt. Anweisungen zum
Zusammenschluss und der Konf
iguration dieses Geräts für den Betrieb im
DMX-Modus finden Sie im Benutzerhandbuch.
Wenn Sie mit DMX nicht
vertraut sind, laden Sie “DMX – Eine Einführung”
unter
www.chauvetlighting.com herunter.
Startadresse
Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu
gewährleisten, beträgt die höchste empfohlene DMX-Adresse 506 (im 7-
Kanal DMX-Modus).
Um die Startadresse auszuwählen, gehen Sie wie folgt vor:
Betätigen Sie wiederholt <MENU>bis 3-CH oder 7-CH auf der1. Anzeige angezeigt wird.
Betätigen Sie <ENTER>.2. Mit den Tasten <UP> oder <DOWN>
wählen Sie die Startadresse aus
3. (d001~d506).
Betätigen Sie <ENTER>.4.
Master/Slave-
Schaltung
Die SlimPAR™ 38 verwendet für ihren Master/Slave-Modus eine DMX-
Datenverbindung. Anweisungen zum Zusammenschluss und der
Konfiguration dieses Geräts für den Betrieb im Master/Slave-Modus finden
Sie im Benutzerhandbuch.

SlimPAR™ 38 SAL DE
20
DMX-Werte
7-Kanäle
Kanal
Funktion
Wert
Prozent/Einstellung
1
Rot
000 255
0 bis 100%
2
Grün
010 255
0 bis 100%
3
Blau
030 255
0 bis 100%
4
Farbtöne
(Überschreibt
Kanal 1~3)
000 015
016 255 Keine Funktion
Farbtöne
5
Geschwindigkeit
(Wenn Kanal 6
-->
032~223 ist)
000 255 Langsam~schnell
Stroboskop
001 015
016

255
Keine Funktion
Langsam~schnell
6
Modus
000 031
RGB-Modus
032 063
Pulse-Effekt 0~100%
064 095
Pulse-Effekt 100%~0
096 127
Pulse-Effekt 100%~0~100%
128 159
Übergang Auto-Fade
160 191
Übergang Auto-Snap (3 Farben)
192 223
Übergang Auto-Snap (7 Farben)
224 255
Musiksteuerung
7
Dimmer
000 255
0 bis 100 %
3-Kanäle
Kanal
Funktion
Wert
Prozent/Einstellung
1
Rot
000 255
0 bis 100%
2
Grün
000 255
0 bis 100%
3
Blau
000 255
0 bis 100%
