Chauvin Arnoux C.A 6681 LOCAT-N User manual

C.A 6681
LOCAT-N
Localisateur de câble
Cable locater
Kabeltester
Localizzatore di cavi
Localizador de cable
Notice de fonctionnement
User’s Manual
Bedienungsanleitung
Libretto d’Istruzioni
Manual de Instrucciones
FRANÇAIS
ENGLISH
DEUTSCH
ITALIANO
ESPAÑOL

Français
2 Localisateur de câble C.A 6681
Vous venez d’acquérir un Localisateur de câble C.A 6681 et nous vous
remercions de votre confiance.
Pour obtenir le meilleur service de votre appareil :
lisez attentivement cette notice de fonctionnement,
respectez les précautions d’emploi
SIGNIFICATION DES SYMBOLES UTILISÉS
ATTENTION, risque de DANGER ! L’opérateur doit
consulter la présente notice à chaque fois que ce
symbole de danger est rencontré.
Le marquage CE indique la conformité aux directives
européennes, notamment DBT et CEM.
La poubelle barrée signifie que, dans l’Union
Européenne, le produit fait l’objet d’une collecte
sélective conformément à la directive DEEE
2002/96/EC : ce matériel ne doit pas être traité
comme un déchet ménager.
Pile
Courant continu et alternatif.
CATÉGORIES DE MESURE
Définition des catégories de mesure :
CAT II : correspond aux mesurages réalisés sur les circuits directement branchés
à l'installation basse tension.
Exemple : alimentation d’appareils électrodomestiques et d’outillage portable.
CAT III : correspond aux mesurages réalisés dans l’installation du bâtiment.
Exemple : tableau de distribution, disjoncteurs, machines ou appareils industriels
fixes.
CAT IV : correspond aux mesurages réalisés à la source de l’installation basse
tension.
Exemple : arrivées d’énergie, compteurs et dispositifs de protection.

Français
Localisateur de câble C.A 6681 3
SOMMAIRE
1. PRÉSENTATION..........................................................................................................7
2. DESCRIPTION .............................................................................................................8
2.1 ÉMETTEUR..............................................................................................................8
2.1.1 DESCRIPTION GLOBALE..........................................................................8
2.1.2 ÉCRAN LCD................................................................................................9
2.2 RÉCEPTEUR.............................................................................................................9
2.2.1 DESCRIPTION GLOBALE..........................................................................9
2.2.2 ÉCRAN LCD..............................................................................................10
2.2.3 EXEMPLES D’AFFICHAGE EN MODE DE DÉTECTION DE CÂBLE..10
2.2.4 REMARQUES CONCERNANT LE FONCTIONNEMENT DES TOUCHES.
...................................................................................................................11
3. UTILISATION ............................................................................................................11
3.11ERE PRISE EN MAIN ..............................................................................................11
3.1.1 MISE EN ŒUVRE PRÉALABLE...............................................................11
3.1.2 UTILISATION............................................................................................12
3.1.3 POUR ALLER PLUS LOIN : LES 2 MODES DE BRANCHEMENTS DE
L’ÉMETTEUR ...........................................................................................13
3.2 APPLICATION UNIPOLAIRE...............................................................................14
3.2.1 LOCALISATION ET SUIVI DE LIGNES ET DE PRISES..........................14
3.2.2 LOCALISATION DES INTERRUPTIONS DE LIGNES.............................15
3.2.3 LOCALISATION D’INTERRUPTIONS DE LIGNE À L’AIDE DE DEUX
ÉMETTEURS.............................................................................................16

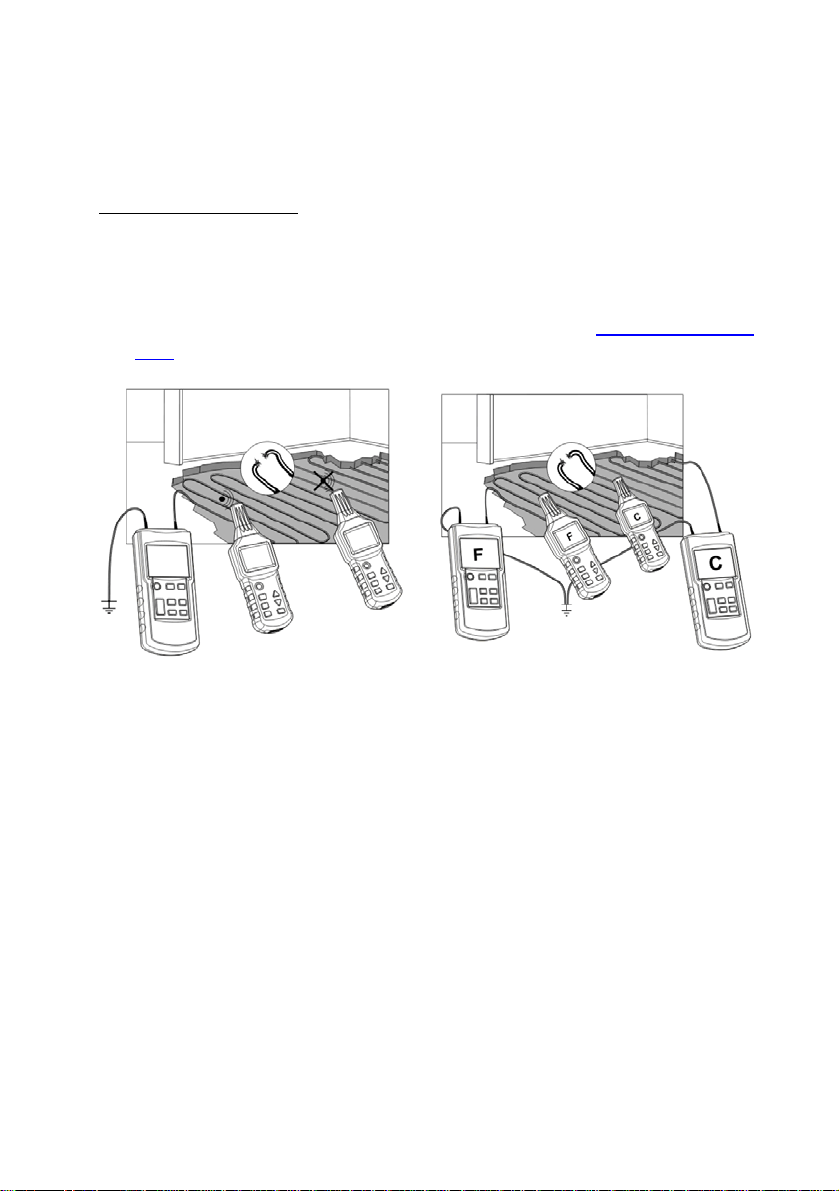

3.2.4 DÉTECTION DE DÉFAUTS D’UN SYSTÈME DE CHAUFFAGE PAR LE
SOL............................................................................................................18
3.2.5 DÉTECTION DE LA PARTIE RÉTRÉCIE (BOUCHÉE) D’UN TUYAU
NON MÉTALLIQUE..................................................................................19
3.2.6 DÉTECTION D’UN TUYAU MÉTALLIQUE D’ADDUCTION D’EAU ET
DE CHAUFFAGE......................................................................................20
3.2.7 IDENTIFICATION DE CIRCUIT D’ALIMENTATION SUR UN MÊME
ÉTAGE.......................................................................................................21
3.2.8 SUIVI D’UN CIRCUIT ENFOUI...............................................................22
3.3 APPLICATIONS BIPOLAIRES .............................................................................23
3.3.1 APPLICATIONS EN CIRCUITS FERMÉS................................................23
3.3.2 RECHERCHE DE FUSIBLES...................................................................24
3.3.3 RECHERCHE D’UN COURT-CIRCUIT...................................................25
3.3.4 DÉTECTION DE CIRCUITS ENFOUIS RELATIVEMENT
PROFONDÉMENT....................................................................................26
3.3.5 TRI OU DÉTERMINATION DE CONDUCTEURS PAR PAIRE...............27

Français
4 Localisateur de câble C.A 6681
3.4 MÉTHODE D’AUGMENTATION DU RAYON EFFECTIF DE DÉTECTION DES
CIRCUITS SOUS TENSION ........................................................................................28
3.5 IDENTIFICATION DE LA TENSION DU RÉSEAU ET RECHERCHE DE
COUPURES DANS LE CIRCUIT.................................................................................29
4. AUTRES FONCTIONS ..............................................................................................30
4.1 FONCTION DE VOLTMÈTRE DE L’ÉMETTEUR...............................................30
4.2 FONCTION LAMPE TORCHE ..............................................................................30
4.3 FONCTION DE RÉTRO-ÉCLAIRAGE..................................................................30
4.4 ACTIVATION /DÉSACTIVATION DU BUZZER................................................30
4.4.1 ÉMETTEUR...............................................................................................30
4.4.2 RÉCEPTEUR.............................................................................................30
4.5 FONCTION D’ARRÊT AUTOMATIQUE (AUTO-POWER OFF)..............................31
4.5.1 ÉMETTEUR...............................................................................................31
4.5.2 RÉCEPTEUR.............................................................................................31
5. CARACTÉRISTIQUES..............................................................................................31
5.1 CARACTÉRISTIQUES TECHNIQUES DE L’ÉMETTEUR .................................31
5.2 CARACTÉRISTIQUES TECHNIQUES DU RÉCEPTEUR...................................32
5.3 CONFORMITÉ AUX NORMES INTERNATIONALES........................................32
6. MAINTENANCE.........................................................................................................33
6.1 NETTOYAGE.........................................................................................................33
6.2 REMPLACEMENT DES PILES .............................................................................33
6.3 VÉRIFICATION MÉTROLOGIQUE .....................................................................34
6.4 RÉPARATIONS......................................................................................................34
7. GARANTIE..................................................................................................................35
8. POUR COMMANDER...............................................................................................36
8.1 ÉTAT DE LIVRAISON...........................................................................................36

Français
Localisateur de câble C.A 6681 5
PRÉCAUTIONS D’EMPLOI
Cet appareil et ses accessoires sont conformes à la norme de sécurité IEC 61010
pour des tensions de 300 V en catégorie III à une altitude inférieure à 2 000 m et
en intérieur, avec un degré de pollution au plus égal à 2.
Le non-respect des consignes de sécurité peut entraîner un risque de choc
électrique, de feu, d'explosion, de destruction de l'appareil et des installations.
Si vous utilisez cet instrument d'une façon qui n'est pas spécifiée, la
protection qu'il assure peut être compromise, vous mettant ainsi en
danger.
N’utilisez pas l’appareil ou ses accessoires s’ils paraissent
endommagés, incomplets ou mal fermés.
N'utilisez pas l'appareil sur des réseaux de tensions ou de catégories
supérieures à celles mentionnées.
Respectez les conditions d’utilisation, à savoir la température, l’humidité,
l’altitude, le degré de pollution et le lieu d’utilisation.
Avant chaque utilisation, vérifiez le bon état des isolants des boîtiers,
cordons et accessoires. Tout élément dont l'isolant est détérioré (même
partiellement) doit être consigné pour réparation ou pour mise au rebut.
Utilisez spécifiquement les cordons et accessoires fournis. L'utilisation
de cordons (ou accessoires) de tension ou catégorie inférieures réduit la
tension ou catégorie de l'ensemble appareil + cordons (ou accessoires)
à celle des cordons (ou accessoires).
Toute procédure de dépannage ou de vérification métrologique doit être
effectuée par du personnel compétent et agréé. Toute modification
risque de compromettre la sécurité.
Utilisez des moyens de protection individuelle adaptés lorsque des
parties sous tensions dangereuses peuvent être accessibles dans
l’installation où la mesure est réalisée.
Stockez l'appareil dans un lieu propre, sec et frais. Retirez les piles en
cas de non utilisation prolongée.

Français
6 Localisateur de câble C.A 6681
Le branchement de l’émetteur sur une installation sous tension
secteur peut produire la circulation d’un courant dans le circuit de l’ordre du
milliampère. Normalement, l’émetteur ne doit alors n’être relié qu’entre la phase et
le neutre.
Si accidentellement le branchement de l’émetteur est réalisé entre la phase et le
conducteur de protection, en cas de défaut dans l’installation, toutes les parties
connectées à la terre peuvent être alors sous tension.
C’est pourquoi, lors de l’utilisation de l’appareil sur une installation sous tension, il
est nécessaire de vérifier préalablement la conformité de l’installation testée selon
les normes (NF C 15-100, VDE-100, … selon le pays) particulièrement les
aspects concernant le niveau de la résistance de la terre et la liaison du
conducteur de protection (PE) à celle-ci.

Français
Localisateur de câble C.A 6681 7
1. PRÉSENTATION
Le détecteur de câble LOCAT-NG est destiné à la détection de câbles de
télécommunications, de câbles d’alimentation électrique voir de tuyaux, lors
d’opérations de modification ou de maintenance sur des installations de catégorie
III (ou inférieure) et de tensions 300V (ou inférieure) par rapport à la terre.
Le détecteur de câble LOCAT-NG est un appareil portable se composant d’un
émetteur, d’un récepteur et de quelques accessoires.
L’émetteur et le récepteur sont équipés de grand afficheur LCD rétro-éclairé et de
touches de grandes dimensions.
L’émetteur injecte sur le circuit que l’on souhaite repérer une tension alternative
modulée par des signaux numériques, celle-ci engendre proportionnellement un
champ électrique alternatif.
L’émetteur est aussi un voltmètre alternatif et continu (AC/DC), l'affichage de la
tension mesurée est accompagné d’un symbole d’avertissement de présence
tension. L’émetteur est également doté d’une fonction d’autotest, indiquant la
bonne transmission émetteur / récepteur,
Le récepteur est équipé d’un capteur sensible qui génère un affichage
proportionnel au niveau du champ électrique détecté. Les variations de ce signal
après décodage, traitement et mise en forme permettent la détection de la
position de câbles et des tuyaux enfouis, ainsi que leurs défauts.
En complément d’une visualisation sur l’écran LCD, le récepteur est équipé d’un
buzzer, qui change de tonalité en fonction de l’intensité du signal détecté.
Fig.1

Français
8 Localisateur de câble C.A 6681
2. DESCRIPTION
2.1 ÉMETTEUR
2.1.1 DESCRIPTION GLOBALE
Fig.2
(1) Ecran LCD.
(2) Touche marche/arrêt.
(3) Touche de réglage/confirmation du niveau
de puissance d’émission (Niveau I, II ou III).
(4) Touche marche/arrêt de l‘émission.
(5) Touche de réglage/confirmation des
informations de code à émettre. Appuyez sur
cette touche pendant 1 seconde pour activer le
mode sélection du code et appuyez dessus
brièvement pour quitter ce mode (les codes F,
E, H, D, L, C, O ou A peuvent être
sélectionnés avec le code F par défaut).
(6) Diminution du niveau de puissance émise
ou changement du code d'émission.
(7) Augmentation du niveau de puissance
émise ou changement du code d'émission.
(8) Touche d’activation ou de désactivation du
mode silencieux (en mode silencieux, l'appui
sur les touches et le buzzer restent silencieux).
(9) Touche marche/arrêt de la lampe torche.
(10) Borne « + » d’entrée/sortie pour mesure
des tensions présentes et injection du signal
vers l'objet en test.
(11) Borne « COM » d'entrée/sortie. Borne
préférentielle de liaison vers la terre.

Français
Localisateur de câble C.A 6681 9
2.1.2 ÉCRAN LCD
Fig.3
(1) Symbole indiquant que la pile est usée
et doit être remplacée.
(2) Niveau de puissance émise (Niveau I,
II ou III).
(3) Code d’émission (F par défaut).
(4) Tension alternative (AC).
(5) Tension continue (DC).
(6) Valeur de la tension mesurée
(l’appareil est utilisable comme un
voltmètre ordinaire ; plage de tension : 12
à 300 V en courant continu ou alternatif).
(7) Etat de l’émission.
(8) Code émis.
(9) Intensité du signal émis.
(10) Symbole de présence de tension.
(11) Symbole témoin du mode silencieux.
2.2 RÉCEPTEUR
2.2.1 DESCRIPTION GLOBALE
Fig.4
(1) Lampe torche d'éclairage.
(2) Tête du capteur.
(3) Ecran LCD.
(4) Touche marche/arrêt.
(5) Touche marche/arrêt du rétro-éclairage et
du mode silencieux. Appuyez brièvement par
activer/désactiver le rétro-éclairage et appuyez
pendant 1 seconde pour activer/désactiver le
mode silencieux (en mode silencieux, l'appui
sur les touches et le buzzer restent silencieux).
(6) Touche marche/arrêt de la lampe torche.
(7) UAC : Sélection du mode de détection de
câble ou du mode de détection de tension
secteur.
(8) Sélection du mode manuel ou automatique
pour la détection de câble.
(9) Touche de réglage décroissant de la
sensibilité de réception en mode manuel.
(10) Touche de réglage croissant de la
sensibilité de réception en mode manuel.
(11) Buzzer.

Français
10 Localisateur de câble C.A 6681

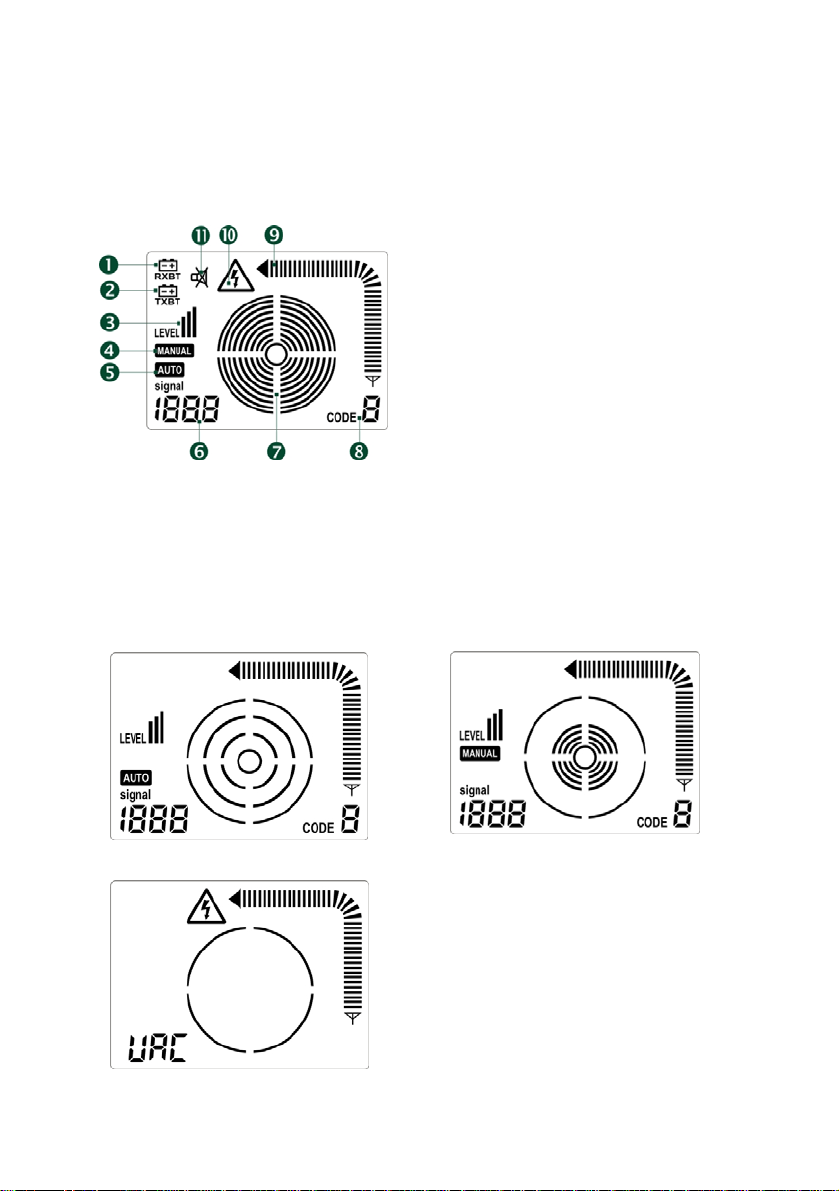

2.2.2 ÉCRAN LCD
Fig.5
(1) Symbole indiquant que les piles du récepteur
sont usées et doivent être remplacées.
(2) Symbole indiquant que la pile de l'émetteur
est usée et doit être remplacée.
(3) Niveau du signal reçu (Niveau I, II ou III).
(4) Symbole de mode manuel.
(5) Symbole de mode automatique.
(6) En mode automatique, ce nombre indique
l’intensité du signal ; en mode manuel, cet
endroit affiche « SEL » pour indiquer qu’il n’y a
aucun signal ou une valeur indiquant l’intensité
du signal ; en mode UAC, l'affichage est «UAC».
(7) Cercles concentriques indiquant la sensibilité
préréglée sous forme graphique. Un grand
nombre de cercles indique une sensibilité élevée,
tandis qu’un petit nombre indique une sensibilité
moindre.
(8) Code reçu.
(9) Intensité des signaux reçus.
(10) Symbole de présence de tension.
(11) Symbole témoin du mode silencieux.
2.2.3 EXEMPLES D’AFFICHAGE EN MODE DE DETECTION DE CABLE
(1) Mode automatique
Fig.6
(2) Mode manuel
Fig.7
(3) Mode d’identification de la tension
secteur
Fig.8

Français
Localisateur de câble C.A 6681 11
2.2.4 REMARQUES CONCERNANT LE FONCTIONNEMENT DES
TOUCHES
Si l’une des touches « Marche/Arrêt », « Choix du code » et « Réglage
du niveau » est active, les deux autres sont inactives.
Si le récepteur est en mode automatique, il est possible de le passer en
mode manuel ou en mode d’identification de tension secteur à tout
moment.
Si le récepteur est en mode manuel, la touche UAC ou la touche
MANUAL ne sera active qu’en quittant le mode manuel.
3. UTILISATION
3.1 1ERE PRISE EN MAIN
La meilleure manière d’appréhender l’utilisation du localisateur de câble LOCAT-
NG est de passer à la pratique au moyen de l’exemple suivant :
3.1.1 MISE EN ŒUVRE PREALABLE
Fig.9
Veuillez prendre une longueur de câble gainé 3
conducteurs ayant une section transversale de
1,5 mm2.
Installez provisoirement 5 m de ce câble le long
d’un mur avec des agrafes sur une surface de
fixation au niveau des yeux. Veillez à ce que le
mur soit accessible des deux côtés.
Choisir l’un des conducteurs et créer une
interruption artificielle à une distance de 1,5 m
avant l’extrémité finale de la ligne.
Relier l’extrémité de ce conducteur à la borne
(10) de l’émetteur à l’aide des cordons de test
(fournis). Branchez la borne (11) de l’émetteur à
une terre convenable.
Tous les autres conducteurs du câble doivent
aussi être reliés à l’émetteur et à la même terre
(Voir Fig. 9).
Du coté de l’extrémité finale de la ligne (du
câble), les conducteurs doivent être « en l’air »
(non reliés).

Français
12 Localisateur de câble C.A 6681
3.1.2 UTILISATION
Allumez l’émetteur à l’aide de la touche (2). L’affichage LCD de l’émetteur
présentera l’écran initial, et le buzzer émettra un double bip.
Appuyez sur la touche (3) de l’émetteur pour saisir à l’écran le réglage du
niveau d’émission, et appuyez ensuite sur la touche fléchée vers le haut (7)
ou vers le bas (6) pour sélectionner ce niveau d’émission (Level I, II ou III).
Après le réglage de ce niveau, appuyez sur la touche (3) pour quitter.
Si vous souhaitez modifier le code émis, appuyez sur la touche (5) de
l’émetteur pendant 1 seconde environ, et appuyez ensuite sur la touche
fléchée vers le haut (7) ou vers le bas (6) pour sélectionner le code transmis
(F, E, H, D, L, C, O ou A, avec le code F par défaut). Appuyez sur la touche
(5) pour quitter.
Appuyez ensuite sur la touche (4) pour démarrer l'émission. A ce moment,
les cercles concentriques (7) de l’écran LCD vont se propager
progressivement, et le symbole (8) affichera le code du signal émis, et le
symbole (9) affichera l’intensité du signal.
Appuyez sur la touche (4) du récepteur pour l’allumer. L’affichage LCD
présentera l’écran initial, le buzzer émettra un double bip, et le récepteur
passera en « Mode automatique » par défaut.
Déplacez la sonde du récepteur lentement le long du câble jusqu’à
l’endroit de l’interruption. Le symbole (3) du récepteur affichera le niveau
de puissance reçu, (8) affichera le code émis par l’émetteur, (9) affichera
l’intensité du signal dynamique, et le buzzer changera de tonalité avec le
changement d’intensité du signal. Lorsque la sonde du récepteur passe
sur l’endroit de l’interruption, l’intensité du signal affichée par (9) et (6)
présentera une chute évidente jusqu’à sa disparition complète.
Pour affiner la détection, appuyez sur la touche (8) MANUAL du récepteur
pour passer en mode manuel, et utilisez ensuite les touches (9) et (10) pour
diminuer autant que possible la sensibilité tout en vérifiant que l’écran du
récepteur peut afficher le code d’émission (8) de l’émetteur. C’est alors
l’endroit où se situe l’interruption.

Français
Localisateur de câble C.A 6681 13
3.1.3 POUR ALLER PLUS LOIN : LES 2 MODES DE BRANCHEMENTS DE
L’EMETTEUR
Seules ces modes de connexion de l’émetteur permettent de localiser des
conducteurs avec le LOCAT_NG
Application unipolaire :
Branchez l’émetteur à un seul conducteur. Dans la mesure où le signal émit par
l’émetteur est un signal haute fréquence, un seul conducteur peut être détecté et
suivi.
Le second conducteur est alors relié la terre.
Cette disposition provoque l’écoulement d’un courant à haute fréquence à travers
le conducteur et sa transmission à travers l’air vers la terre, c’est le même
principe utilisé entre l’émetteur et le récepteur pour la diffusion d’émission de
radio.
Application bipolaire :
Ce branchement peut s’utiliser sur une ligne secteur sous tension ou hors tension.
L’émetteur est relié aux deux conducteurs par les deux cordons de test.
A Connexion à une ligne sous tension :
Reliez la borne « + » de l’émetteur au conducteur relié à la phase
Reliez l'autre borne de l’émetteur à la ligne neutre du secteur.
Dans ce cas, s’il n’y a pas de charge sur le secteur, le courant modulé issu de
l’émetteur ira à la ligne neutre par couplage à travers la capacité répartie des fils
de la ligne et retournera ensuite vers l’émetteur.
Remarque :
Lorsque l’émetteur est connecté à une ligne sous tension, si une de ses bornes
est reliée à un fil de terre de protection au lieu du neutre, le courant traversant
l’émetteur s’ajoute au courant de fuite déjà présent dans l'installation. L’intensité
de fuite totale résultante peut conduire alors à l’activation de la protection
différentielle, c'est-à-dire au déclenchement du disjoncteur différentiel.
B Connexion à une ligne hors tension :
Reliez la borne « + » de l’émetteur à un fil de la ligne,
Reliez l'autre borne de l'émetteur à l'autre fil de la ligne, et ensuite
A l'autre extrémité de la ligne, reliez ensemble les deux fils.
Dans ce cas, le courant modulé retournera directement à l’émetteur à travers la ligne.
Autre méthode, les deux cordons de test de l’émetteur peuvent être reliés
respectivement aux deux extrémités d'un seul et même fil. En outre, puisque
l'installation est hors tension, le conducteur de terre de protection de la ligne peut
aussi être utilisé sans aucun risque.

Français
14 Localisateur de câble C.A 6681
3.2 APPLICATION UNIPOLAIRE
Pour :
La détection d’interruptions de conducteurs dans les murs ou dans le sol ;
La localisation et le suivi de lignes, de prises, de boîtes de jonction,
d’interrupteurs, etc. dans les installations domestiques ;
La localisation des goulots d’étranglement, des vrillages, des déformations et des
obstructions des tuyaux d’installations au moyen d’un fil métallique.
3.2.1 LOCALISATION ET SUIVI DE LIGNES ET DE PRISES
Conditions préalables :
Le circuit doit être hors tension.
Le fil neutre et celui de terre de protection doivent être connectés et
parfaitement opérationnels.

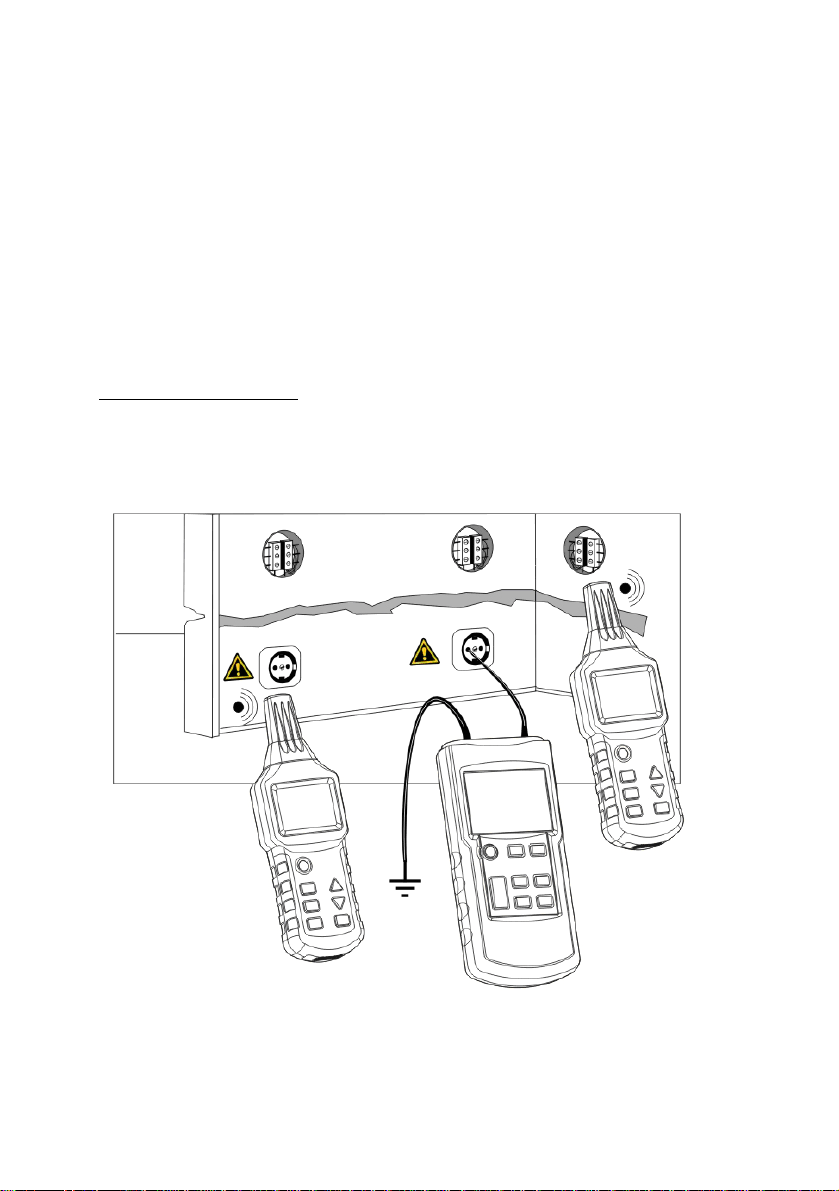

Branchez l’émetteur à la phase et au fil de terre de protection selon la Fig.10.
Fig.10

Français
Localisateur de câble C.A 6681 15
Remarque :
Dans le cas où le câble alimenté par les signaux de l’émetteur se trouve proche
d’autres conducteurs qui lui sont parallèles (exemple : chemin de câbles, goulotte,
…) ou s’il se trouve entrecroisé avec ceux-ci, le signal peut alors se diffuser sur
ces câbles et créer des circuits parasites.
3.2.2 LOCALISATION DES INTERRUPTIONS DE LIGNES
Conditions préalables :
Le circuit doit être hors tension.
Toutes les autres lignes doivent être reliées à la terre selon la Fig. 11.

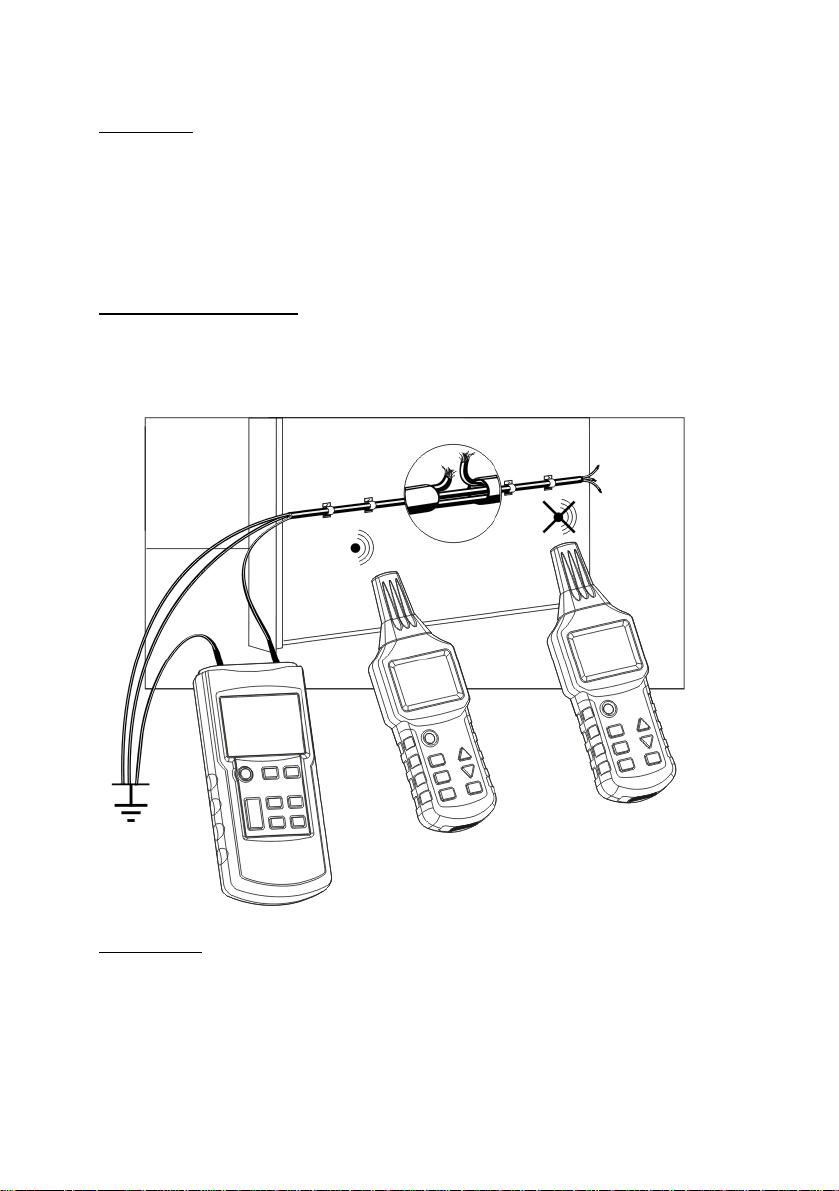

Branchez l’émetteur au fil en cause et à la terre selon la Fig. 11.
Fig.11
Remarques :
La résistance de passage de l’interruption de la ligne doit être supérieure à
100 kOhms.

Français
16 Localisateur de câble C.A 6681
Lors du suivi des interruptions des câbles multiconducteurs, notez que tous
les autres fils du câble ou du conducteur blindé doivent être mis à la terre.
Cela est nécessaire pour éviter le couplage croisé des signaux appliqués (par
un effet capacitif) aux bornes de la source.
La terre reliée à l’émetteur peut être une terre auxiliaire, borne de terre d’une
prise de courant ou tuyau d’eau relié correctement à la terre.
Pendant le suivi de la ligne, l’endroit auquel le signal reçu par le récepteur
décroît brutalement est l’endroit de l’interruption.
Affiner la détection en réglant le niveau de puissance émise par
l’émetteur et la sensibilité du récepteur en mode manuel.
3.2.3 LOCALISATION D’INTERRUPTIONS DE LIGNE A L’AIDE DE DEUX
EMETTEURS
Lors de la localisation d’une interruption de ligne à l’aide d’un émetteur alimentant
une extrémité du conducteur, cette localisation peut ne pas être précise en cas de
conditions insatisfaisantes dues à une perturbation du champ. Les inconvénients
décrits ci-dessus peuvent être évités facilement lorsque l’on utilise deux
émetteurs (un à chaque extrémité) pour détecter les interruptions de ligne. Dans
ce cas, chaque émetteur est réglé sur un code de ligne différent, p. ex. un
émetteur sur le code F et l’autre sur le code C. (Le second émetteur avec un code
de ligne différent n’est pas inclus dans l’ensemble fourni et doit donc être acheté
séparément.)
Conditions préalables :
Le circuit mesuré ne doit pas être sous tension.
Toutes les lignes non utilisées doivent être reliées à la terre selon la Fig.12.

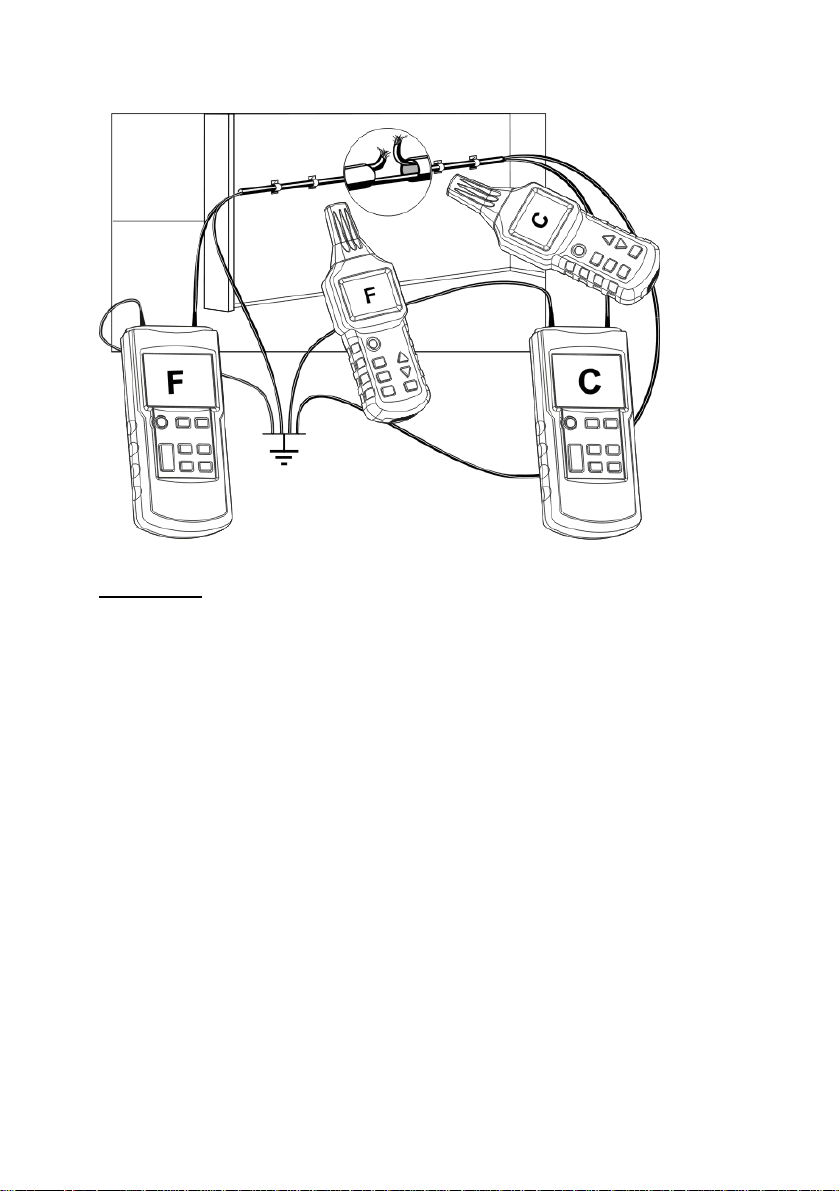

Branchez les deux émetteurs selon la Fig.12.
La méthode de mesure est identique à celle utilisée au § 3.1 1ère prise en
main
Si les émetteurs sont branchés selon la Fig.12, le récepteur indiquera C du coté
gauche de l’interruption de la ligne. Si le récepteur va au-delà de l’endroit de
l’interruption vers la droite, il affichera F. Si le récepteur est placé directement au-
dessus de l’interruption, aucun code de ligne ne sera affiché en raison de la
superposition des signaux des deux émetteurs.

Français
Localisateur de câble C.A 6681 17
Fig.12
Remarques :
La résistance de passage de l’interruption de la ligne doit être supérieure à
100 kOhms.
Lors du suivi des interruptions des câbles multiconducteurs, notez que tous
les autres fils du câble ou du conducteur blindé doivent être mis à la terre.
Cela est nécessaire pour éviter le couplage croisé des signaux appliqués (par
un effet capacitif) aux bornes de la source.
La terre reliée à l’émetteur peut être une terre auxiliaire, borne de terre d’une
prise de courant ou tuyau d’eau relié correctement à la terre.
Pendant le suivi de la ligne, l’endroit auquel le signal reçu par le récepteur
décroît brutalement est l’endroit de l’interruption.
Affiner la détection en réglant le niveau de puissance émise par
l’émetteur et la sensibilité du récepteur en mode manuel.

Français
18 Localisateur de câble C.A 6681
3.2.4 DETECTION DE DEFAUTS D’UN SYSTEME DE CHAUFFAGE PAR
LE SOL
Conditions préalables :
Le circuit mesuré ne doit pas être sous tension.
Toutes les lignes non utilisées doivent être reliées à la terre selon la Fig.13a.
Branchez les deux émetteurs (si deux émetteurs sont utilisés) comme
l’illustre la Fig.13b.
La méthode de mesure est identique à celle utilisée au § 3.1 1ère prise en
main
Fig.13a
Fig.13b
Si une nappe de blindage se situe au-dessus des fils de chauffage, il peut ne
pas y avoir de connexion de terre. Si nécessaire, séparez le blindage de la
connexion de terre.
Une mise à la terre doit être assurée, et il doit y avoir une distance importante
entre la borne de terre de l’émetteur et la ligne cherchée. Si cette distance
est trop courte, le signal et la ligne peuvent ne pas être localisés avec
précision.
Un second émetteur n’est pas indispensable pour cette application.
Pour une application à un seul émetteur, voir la Fig. 13a.
Pendant le suivi de la ligne, l’endroit auquel le signal reçu par le récepteur
décroît brutalement est l’endroit de l’interruption.
Affiner la détection en réglant le niveau de puissance émise par
l’émetteur et la sensibilité du récepteur en mode manuel.

Français
Localisateur de câble C.A 6681 19
3.2.5 DETECTION DE LA PARTIE RETRECIE (BOUCHEE) D’UN TUYAU
NON METALLIQUE
Conditions préalables :
Le tuyau doit être constitué d’une matière non conductrice (comme le
plastique) ;
Le tuyau ne doit pas être sous tension ;
L’émetteur est relié à un tube hélicoïdal métallique (tube ou conduit flexible
métallique) et à une terre auxiliaire comme l’illustre la Fig. 14 ;
La méthode de mesure est identique à celle utilisée au § 3.1 1ère prise en
main
Fig.14
Remarques :
S’il y a un courant dans le tuyau, interrompez son alimentation, et reliez-le
correctement à la terre lorsque le tuyau n’est pas sous tension.
Une extrémité du tuyau doit être reliée correctement à la terre, et la mise à la
terre de l’émetteur doit être située à une certaine distance du tuyau à
localiser. Si la distance estimée est trop courte, le signal et le circuit peuvent
ne pas être localisés avec précision.

Français
20 Localisateur de câble C.A 6681
Si vous ne disposez que d’un tuyau hélicoïdal dans une matière non
conductrice (fibre de verre, PVC, …), nous vous suggérons d’insérer un fil
métallique ayant une section d’environ 1,5 mm2 dans le tuyau hélicoïdal non
conducteur
Pendant le suivi de la ligne, l’endroit auquel le signal reçu par le récepteur
décroît brutalement est l’endroit du rétrécissement.
Affiner la détection en réglant le niveau de puissance émise par
l’émetteur et la sensibilité du récepteur en mode manuel.

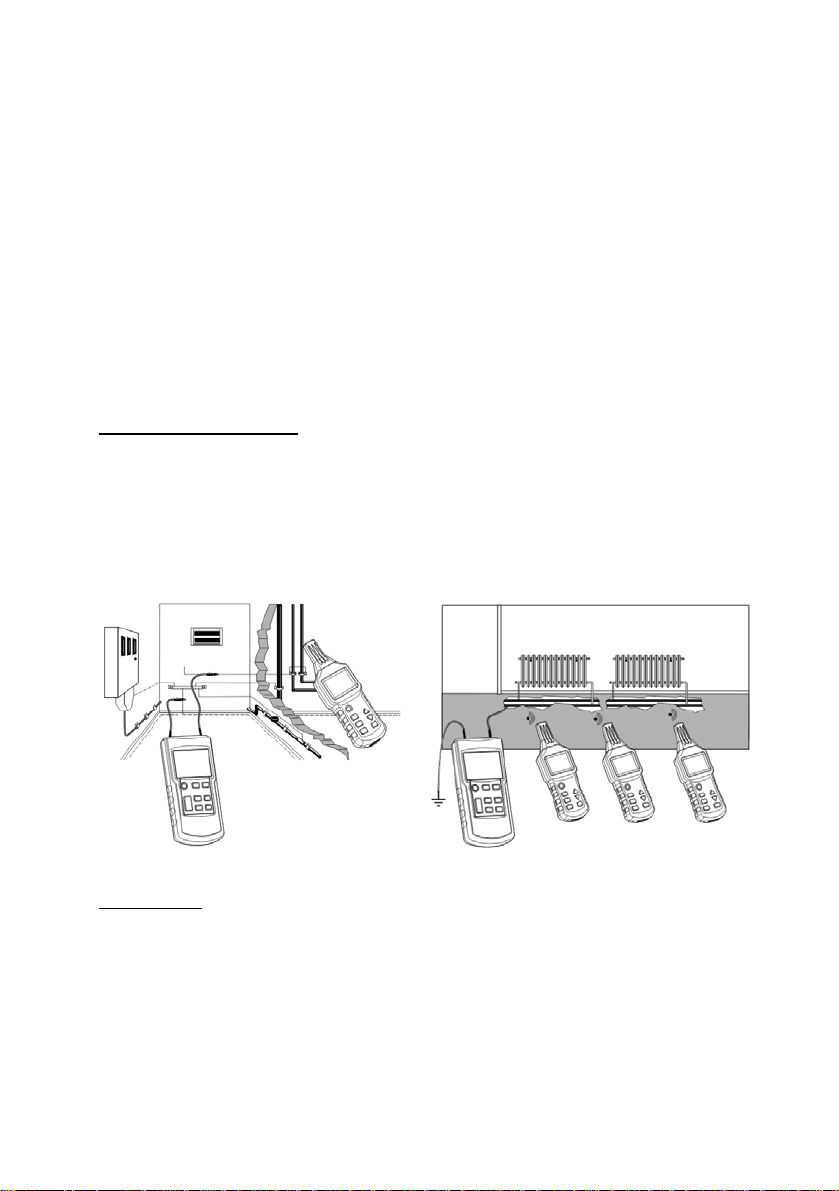

3.2.6 DETECTION D’UN TUYAU METALLIQUE D’ADDUCTION D’EAU ET
DE CHAUFFAGE
Conditions préalables :
Le tuyau doit être conducteur donc métallique (comme l’acier galvanisé);
Le tuyau à détecter ne doit pas être relié à la terre. Il doit y avoir une
résistance relativement élevée entre le tuyau et le sol (sinon la distance de
détection sera très courte) ;
Branchez l’émetteur au tuyau à détecter et à la terre.
Détection du tuyau d’adduction d’eau
Fig.15a
Détection du tuyau de chauffage
Fig.15b
Remarques :
La mise à la terre de l’émetteur doit être à une certaine distance du tuyau à
détecter. Si la distance est trop courte, les signaux et le circuit peuvent ne
pas être localisés avec précision.
