Chauvin Arnoux CA 7028 User manual

1
C.A. 7028
WIRE MAPPER PRO
FRANÇAIS
ENGLISH
DEUTSCH
ITALIANO
ESPAÑOL
Notice d’utilisation
User’s manual
Bedienungsanleitung
Libreto d’Istruzioni
Manual de Instrucciones
CA 7028
■■
■■
■Wire Mapper ProTM Lan CableTester
www.electronicaembajadores.com

32
TABLE DES MATIERES
English.......................................................................................................................................... 25
Deutsch ........................................................................................................................................ 47
Italiano .......................................................................................................................................... 69
Español......................................................................................................................................... 91
1. INTRODUCTION................................................................................................................................4
1.1 Réception de votre matériel................................................................................................... 5
1.2 Informations concernant votre commande........................................................................... 5
1.2.1 Accessoires : ......................................................................................................................... 5
1.2.2 Pièces de rechange............................................................................................................... 5
2. CARACTERISTIQUES DU PRODUIT .............................................................................................. 6
2.1 Description ............................................................................................................................. 6
2.2 Caractéristiques de Wire Mapper ProTM ............................................................................... 7
3. SPECIFICATIONS .............................................................................................................................. 8
4. FONCTIONNEMENT ....................................................................................................................... 10
4.1 Principes de fonctionnement ............................................................................................... 10
4.2 Type de câble/réseau et configuration générale................................................................ 10
4.3 Détermination et mesure des valeurs de Vp ...................................................................... 11
4.4 Test de TNV (tension de réseau de télécommunication) et avertissement ...................... 12
4.5 Détection de fonctionnement ............................................................................................... 13
4.6 Fonctionnement général ......................................................................................................13
4.7 Ecran CONFORME/réussite du test ................................................................................... 14
4.8 Ecran d’échec du test ......................................................................................................... 15
4.8.1 Défaut circuit ouvert et court-circuit .................................................................................... 15
4.8.2 Défaut de paire séparée et paire inversée ........................................................................ 15
4.9 Défauts multiples.................................................................................................................. 16
4.10 Absence d’unité distante ..................................................................................................... 17
4.11 Mesure de longueur de câble ............................................................................................. 17
4.12 Générateur de tonalités ....................................................................................................... 18
4.13 Rétroéclairage ...................................................................................................................... 18
5. PROTOCOLE DE CABLAGE ......................................................................................................... 19
6. MAINTENANCE ............................................................................................................................... 22
6.1 Remplacement des piles ..................................................................................................... 22
6.2 Nettoyage ............................................................................................................................. 22
6.3 Stockage ..............................................................................................................................22
6.4 Réparation et étalonnage.....................................................................................................22
6.5 Garantie ................................................................................................................................22
www.electronicaembajadores.com

54
1.1 Réception de votre matériel
L'ensemble du matériel a été vérifié du point de vue mécanique et électronique avant
expédition. Toutes les précautions nécessaires ont été prises pour vous assurer que vous
recevez l'instrument en bon état. Il vous est toutefois conseillé de vérifier rapidement qu'il
n'a pas été endommagé durant le transport. Si cela était le cas, avertissez immédiatement
le transporteur et émettez les réserves d'usage.
Attention ! Si vous expédiez cet instrument, utilisez de préférence l'emballage d'origine et
indiquez aussi clairement que possible les raisons de la réexpédition sur un bordereau
joint au matériel.
Remarque : nosproduitssont brevetés en FRANCEetAL'ETRANGER ; nos logossontdes
marques déposées.
Nous nous réservons le droit de modifier les caractéristiques et prix de nos produits si les
progrès technologiques l'exigent.
1.2 Informations concernant votre commande
Wire Mapper ProTM Modèle C.A 7028 ............................................................... P01129501
Inclut instrument de mesure, boîtier de transport, identification à distance (No.1), 2 cordons
de raccordement, 4 piles 1,5 V AA, un manuel d'utilisation et la carte de garantie du produit.
1.2.1 Accessoires :
Wire Mapper ProTM - Identificateurs à distance (No.2-5) ................................... P01101994
Wire Mapper ProTM - Identificateurs à distance (No.6-9) ................................... P01101995
1.2.2 Pièces de rechange
Wire Mapper ProTM – Identificateurs à distance No.1 ........................................ P01101992
2 cordons de raccordement RJ45 CA7028....................................................... P01295233
1. INTRODUCTION
Symboles électriques internationaux
Ce symbole signifie que l'instrument est protégé par une isolation double ou ren-
forcée. Lors de toute intervention sur l'instrument, il est vivement conseillé d'utili-
ser exclusivement les pièces de rechange spécifiées.
Ce symbole figurant sur l'instrument indique un AVERTISSEMENT et signale que
l'opérateur doit se référer aux instructions du manuel d'utilisation avant de faire
fonctionner l'instrument. Dans ce manuel, le symbole précédant les instructions
indique que le non-respect de celles-ci peut entraîner des blessures corporelles
ou risque d'endommager le produit ou de provoquer des problèmes d'installation/
échantillonnage.
Risque d'électrocution. La tension qui s'applique sur les pièces comportant ce
symbole peut être dangereuse.
AVERTISSEMENT
nCet instrument est conforme aux exigences de la norme
IEC61010-1:1965.
nLe modèle C.A 7028 est conçu pour une utilisation sur des circuits
horstension uniquement.
nToutbranchementsurlesecteur risque d'endommager l'instrumentet
deprésenterun danger pour l'opérateur.
nCet instrument est protégé contre les tensions des réseaux de télé-
communication,conformément à lanormeEN61326-1.
nLasécurité relèvede laresponsabilitéde l'opérateur!
www.electronicaembajadores.com

76
2.2 Caractéristiques de Wire Mapper ProTM
1. Connecteur d'entrée RJ-45
2. Ecran graphique à cristaux liquides
3. Bouton de décrément de Vp (Vitesse de propagation)/Test de fonctionnement
4. Bouton de sélection de fonction/test de configuration du câblage
5. Bouton de rétroéclairage
6. Bouton d'incrément de Vp (Vitesse de propagation)/test de longueur de câble
7. Bouton de sélection de générateur de tonalité
8. Bouton de marche/arrêt
9. Unité d'identification à distance
Structured Cable Tester
C.A. 7028
WIRE MAPPER PRO
SERVICE / Vp
MAP /
LENGTH / Vp
1
2
3
4
5
6
7
81
9
Remote Unit
Chauvin Arnoux
Wire Mapper Pro V1.0
TIA568 UTP Vp=75%
C.A. 7028
FAULT MAPPER PRO
2. CARACTERISTIQUES DU PRODUIT
2.1 Description
Wire Mapper ProTM est un testeur de câbles structuré portatif et appareil de dépannage
utilisé sur les câbles de type UTP, STP, FTP & SSTP équipés de connecteurs RJ45 et câblés
conformément aux spécifications TIA 568A/B (ISO11801 & EN50137), USOC ou RNIS/
ISDN. Il détecte les paires en circuit ouvert, fils croisés, paires croisées, paires inversées,
défauts de blindage et paires divisées.
En cas de circuit ouvert et court-circuit, Wire Mapper ProTM utilise la technologie de type
réflectomètre TDR (Time Domain Reflectometer) pour indiquer si le défaut est à l'extrémité
rapprochée du câble, à l'extrémité distante ou à un endroit quelconque entre les deux. Il
indique ensuite la distance par rapport au défaut.
Wire Mapper ProTM permet de mesurer et indiquer la longueur du câble testé, à l'aide de la
vitesse de propagation (Vp) définie par l'utilisateur. Il mesure et indique la longueur des 4
paires de fils du câble testé. Il génère également un signal sonore transmis aux 4 paires du
câble testé. Ceci permet de l'utiliser pour la localisation et l'identification des câbles.
Cet instrument permet également d'identifier les lignes téléphoniques et de transmission
de données. Si l'unité principale est branchée dans une prise RJ45 opérationnelle, elle
transmet un signal d'avertissement continu et l'écran approprié signale la présence d'une
tension téléphonique sur l'une des broches. Si l'opérateur appuie sur la touche de détec-
tion de fonctionnement, l'écran affiché indique une connexion 10base-T, Token-Ring et
100Mbit+.
Caractéristiques :
nTesteur de câble et détecteur de pannes portatif
nConçu pour une utilisation sur des câbles de type UTP, STP, FTP & SSTP
équipés de connecteurs RJ45 et câblés conformément aux spécifications
TIA 568A/B (ISO11801 & EN50137), USOC ou RNIS/ISDN.
nDétecte les paires en circuit ouvert, fils croisés, paires croisées, paires
inversées, défauts de blindage et paires divisées.
nIndique la localisation du défaut.
nMesure et indique la longueur du câble testé.
nEmet un signal sonore utilisé pour localiser un câble et identifier le type de
défaut.
nIdentifie les lignes téléphoniques et de transmission de données.
nJusqu'à 16 identificateurs à distance sont disponibles
www.electronicaembajadores.com

98
Température de stockage : -20 à 70°C (-4 à 158°F)
5 à 95 % d'humidité relative sans condensation
Température de fonctionnement : 0 à 40°C (32 à 112°F)
5 à 95 % d'humidité relative sans condensation
Poidsde l'unitéprincipale : 350 g (12 oz)
Dimensionsde l'unité principale : 165 x 90 x 37 mm (6,5 x 3,5 x 1,5")
Poids de l'unité distante : 40 g (1,5 oz)
Dimensions de l'unité distante : 65 x 52 x 25 mm (2.5 x 2.0 x 1.0")
Sécurité : EC61010-1
CEM : EN61326-1
CE : Conforme aux directives de l'UE en vigueur
DES : EN61000-4-2
EM : EN61000-4-3
Impulsionsrapides designaux (burst): EN61000-4-4
FRconduite : EN61000-4-6
3. SPECIFICATIONS
Plage : 150 m (500 pieds)
Précision* : ± 5%
Types de câbles : UTP,STP,FTP&SSTP
Défauts indiqués : Paire en court-circuit
Fil en circuit ouvert
Court-circuit entre paires
Paires croisées / divisées
Paires inversées
Continuité du blindage
Localisation des défauts : Extrémité rapprochée, extrémité distante ou
distance si le défaut est entre les deux
Modes de câblage : TIA 568A/B, USOC & RNIS/ISDN, ISO11801,
EN50137
Indicationsde fonctionnement: Téléphone, 10BaseT, 100Mbit+,
Token Ring
Avertissement de tension : Avertissement de présence de TNV
(tension de réseau de télécommunication
Blocage de test : Empêche tout test en la présence de
tensions de secteur
Générateur de tonalités : Générateur de tonalités oscillantes
810 Hz - 1110 Hz
Durée de vie de la pile : 0 à 100 % diagramme en bâtons de type
"jauge d'essence"
Affichage de l'unité principale : Affichage graphique à cristaux liquides
128 x 64 pixels
Affichage des défauts : Affichage de tous les défauts et des infos
de configuration
sous forme de textes et graphiques
Rétroéclairage : Electroluminescent
Affichage à distance : DEL verte/rouge
Langues: Anglais (américain et britannique), allemand,
français, espagnol, italien
Alimentation: 4 piles alcalines 1,5 V AA
Coupureautomatique : après 3 minutes
Durée de vie de la pile : Mode veille > 4000 heures
Test continu > 7,5 heures
www.electronicaembajadores.com

1110
Pour les câbles FTP et SSTP, utilisez la configuration STP.
• La Vp peut être définie dans une plage de 20 % à 100 %.
(Si la valeur de Vp n'est pas connue, reportez-vous au paragraphe 4.3).
• Wire Mapper ProTM peut être configuré pour mesurer la longueur de câble en
pieds ou en mètres.
• Il peut être configuré pour fonctionner en anglais (américain ou britannique),
français, allemand, italien ou espagnol.
• Le contraste d'affichage peut être réglé en sélectionnant Contrast, puis en
appuyant sur le bouton
SERVICE / Vp
pour augmenter le contraste ou le bou-
ton
LENGTH / Vp
pour diminuer le contraste et améliorer l'affichage en fonc-
tion des conditions d'éclairage ambiantes. L'unité dispose également d'un
rétroéclairage.
• Pour sortir du mode paramétrage, appuyez sur le bouton .
4.3 Détermination et mesure des valeurs deVp
Les valeurs de la vitesse de propagation (Vp) sont caractéristiques de chaque type et
marque de câble. La Vp est utilisée pour mesurer la longueur d’un câble et l’emplacement
d’un défaut. Plus la Vp est précise, plus le résultat de la mesure est exact.
Le fabricant du câble peut mentionner la Vp sur sa fiche technique ou peut la fournir sur
demande. Cependant, cette valeur n’est parfois pas disponible. L’utilisateur peut vouloir la
déterminer spécifiquement afin de compenser les variations de lots de câbles, ou pour des
applications de câblages spéciales. La procédure est relativement facile :
1. Prenez un échantillon de câble en incréments de longueur (pieds ou mètres)
supérieurs à 20 m (60 pieds).
2. Mesurez la longueur exacte du câble à l’aide d’un ruban gradué.
3. Raccordez une extrémité du câble au Wire Mapper (voir paragraphe 4.11). Lais-
sez l’extrémité libre et assurez-vous que les fils ne sont pas en court-circuit.
4. Mesurez la longueur et réglez la Vp jusqu’à la longueur exacte soit affichée.
5. Lorsque la longueur exacte est affichée, la Vp est définie.
4. FONCTIONNEMENT
4.1 Principes de fonctionnement
Pour mettre en marche ou arrêter l'instrument, utiliser le bouton d'alimentation vert qui se
trouve en bas à droite du panneau frontal.
Chauvin Arnoux
Wire Mapper Pro V1.0
TIA568 UTP Vp=75%

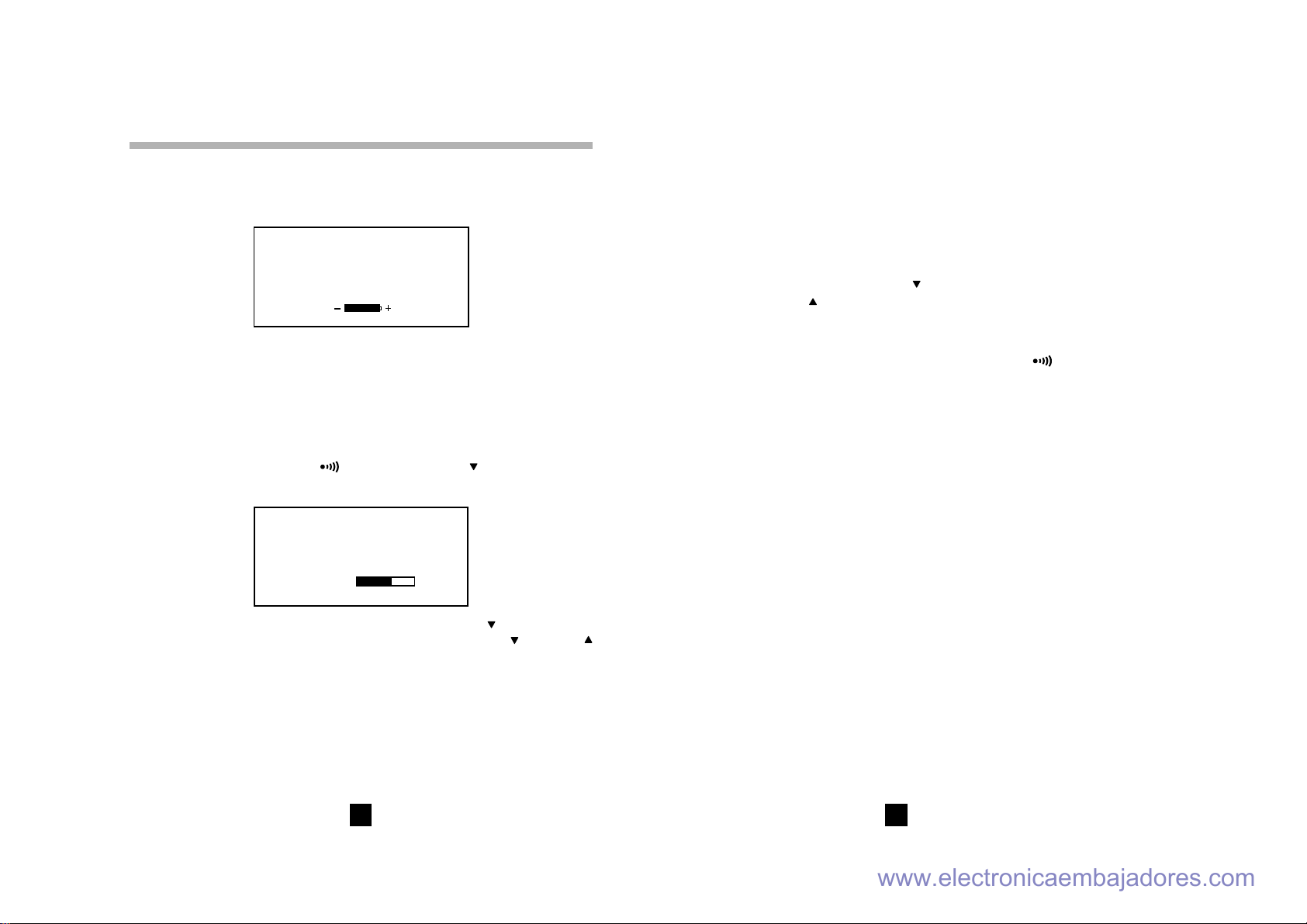

Lors de la première mise en marche de l'unité, l'écran affiche la version du logiciel et l'état
de charge des piles.
Il affiche également le type de fil (TIA568, STP…) et la vitesse de propagation (Vp). Pour
modifier ces paramètres, voir paragraphe 4.2.
4.2 Type de câble/réseau et configuration générale
Pour entrer un menu de sélection de câble et réseau :
• Appuyez sur le bouton , puis sur le bouton
MAP /
.
Exemple d'affichage :
Type = TIA568 STP
Vp = 71%
Feet
Eng (USA)
Contrast
>
Pour déplacer le sélecteur de ligne (>), appuyez sur le bouton
MAP /
. Lorsque la ligne
souhaitéeestsélectionnée,vouspouvez appuyer sur les boutons
SERVICE / Vp
et
LENGTH / Vp
pour incrémenter ou décrémenter les autres options de l'article sélectionné.
• Dans Type, vous pouvez effectuer les sélections suivantes :
TIA568STP TIA568UTP ISDN/RNIS USOC UTP USOC STP
NOTE : Pour tester la configuration du câblage conformément aux normes ISO11801 &
EN50137, le produit devra être réglé sur TIA568, qui est la norme équivalente.
www.electronicaembajadores.com

1312

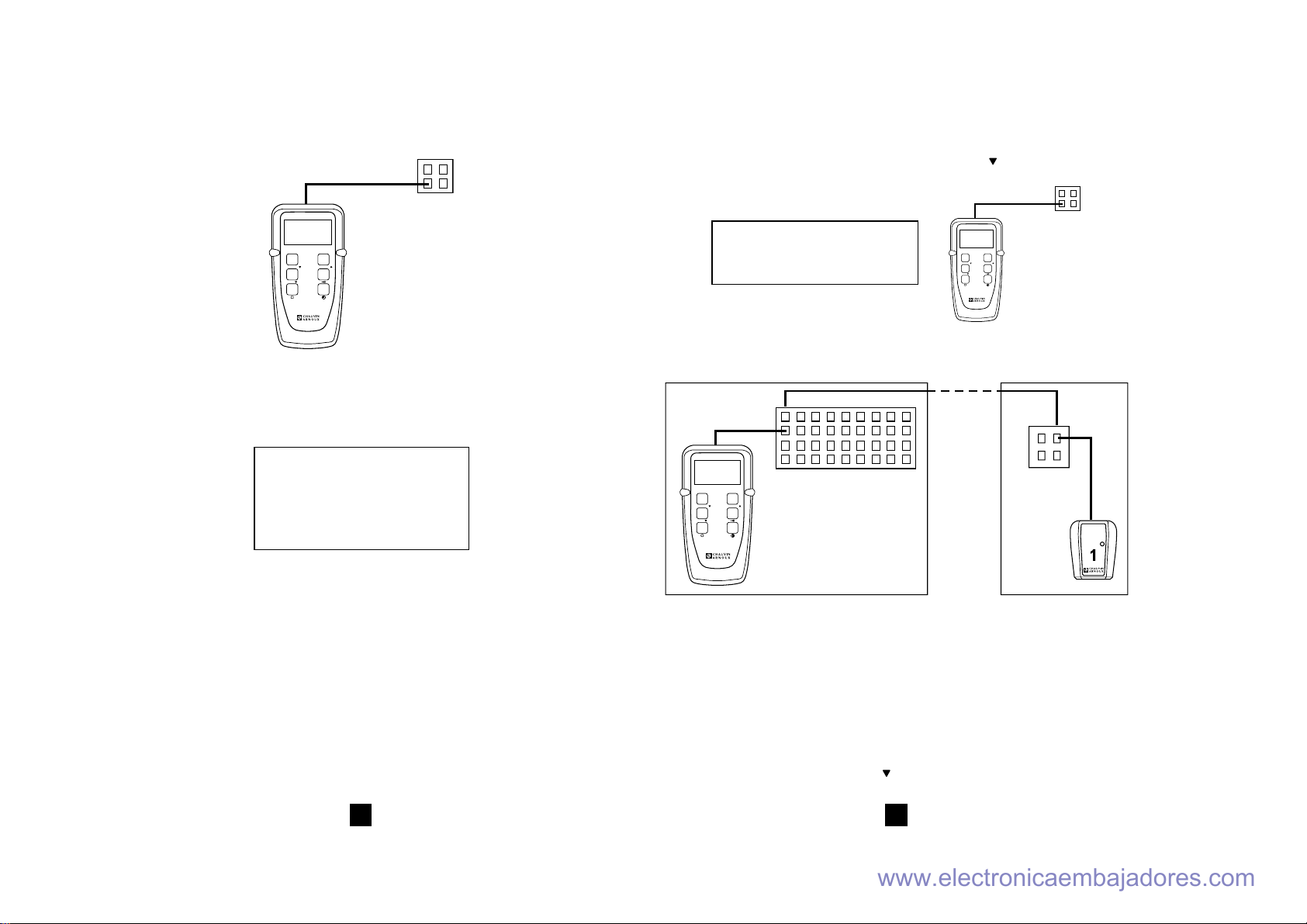

4.5 Détection de fonctionnement
Pour détecter un port de données actif, branchez l’unité sur le port à tester à l’aide d’un petit
câble de raccordement, puis appuyez sur le bouton
SERVICE / Vp
.
Structured Cable Tester
SERVICE / Vp
MAP /
LENGTH / Vp
C.A. 7028
FAULT MAPPER PRO
L’écran affiche le type de connexion de données ou de fonctionnement présent dans la
liste suivante :
Remote Unit
Structured Cable Tester
SERVICE / Vp
MAP /
LENGTH / Vp
C.A. 7028
FAULT MAPPER PRO
C.A. 7028
FAULT MAPPER PRO
4.6 Fonctionnement général
• Régler l’instrument sur le type de câble et le plan de câblage souhaité (voir
paragraphe 4.2).
• Assurez-vous qu’aucune tension de réseau de télécommunication ni de
réseau électrique n’est détectée (voir paragraphe 4.4).
• Raccordez l’instrument à une extrémité du câble à tester.
• Raccordez l’unité distante à l’autre extrémité du même câble.
• Appuyez sur le bouton
MAP /
.
Token Rng 10base T
100Mbit+ No Service
unknown Service
4.4 Test de TNV (tension de réseau de télécommunication) et avertissement
Structured Cable Tester
SERVICE / Vp
MAP /
LENGTH / Vp
C.A. 7028
FAULT MAPPER PRO
Mettez l’unité en fonction et branchez-la sur le port à tester avec un cordon de raccorde-
ment court.
En présence d’une tension de réseau de télécommunication (TNV), l’unité émet un signal
sonore continu et affiche les éléments suivants :
! ! ! !
Tention téléphone
détectée sur
borne X
! ! ! !
NOTE : L’écran affiche la broche de la connexion RJ45, sur laquelle la tension est détec-
tée.
www.electronicaembajadores.com

1514

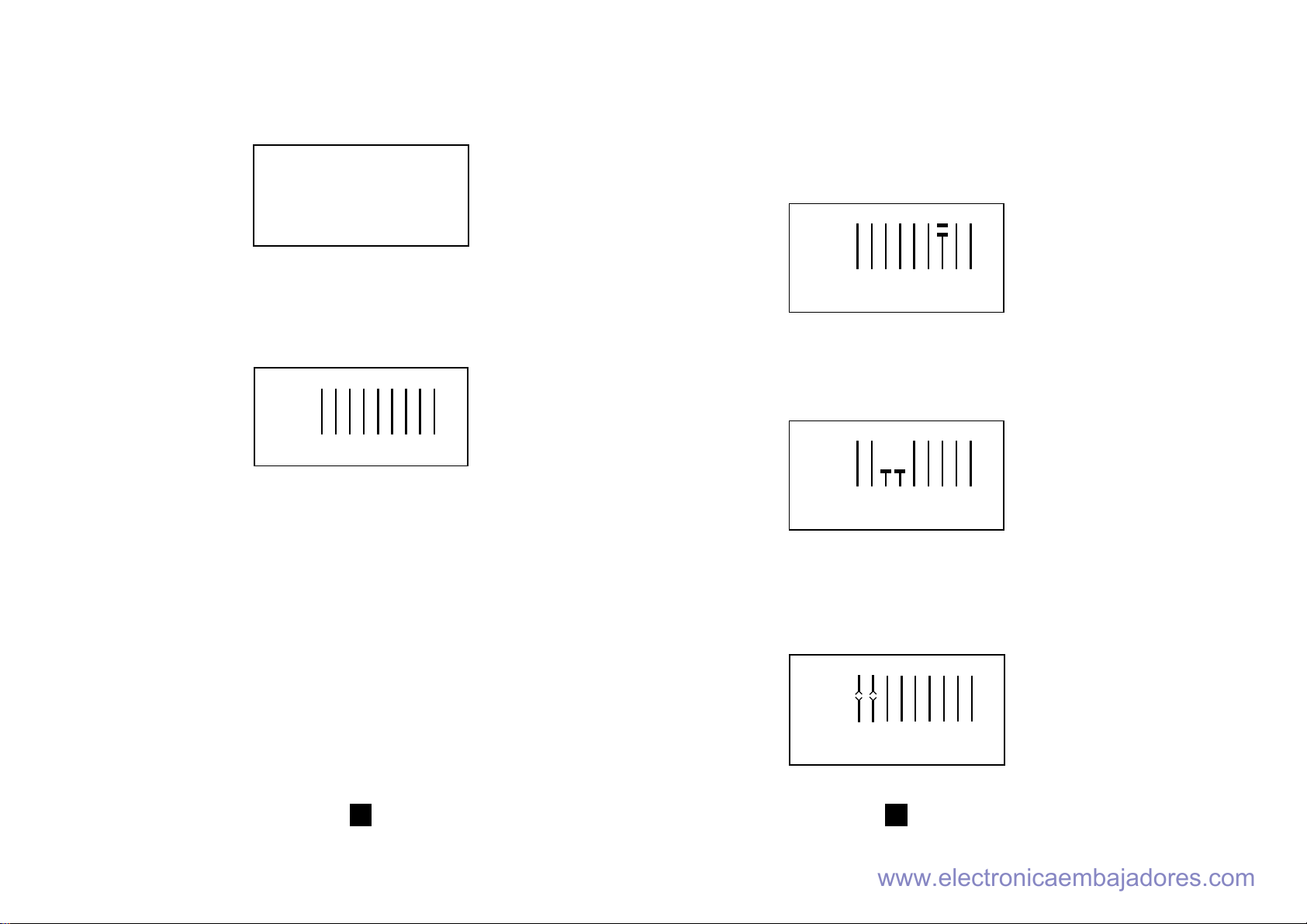

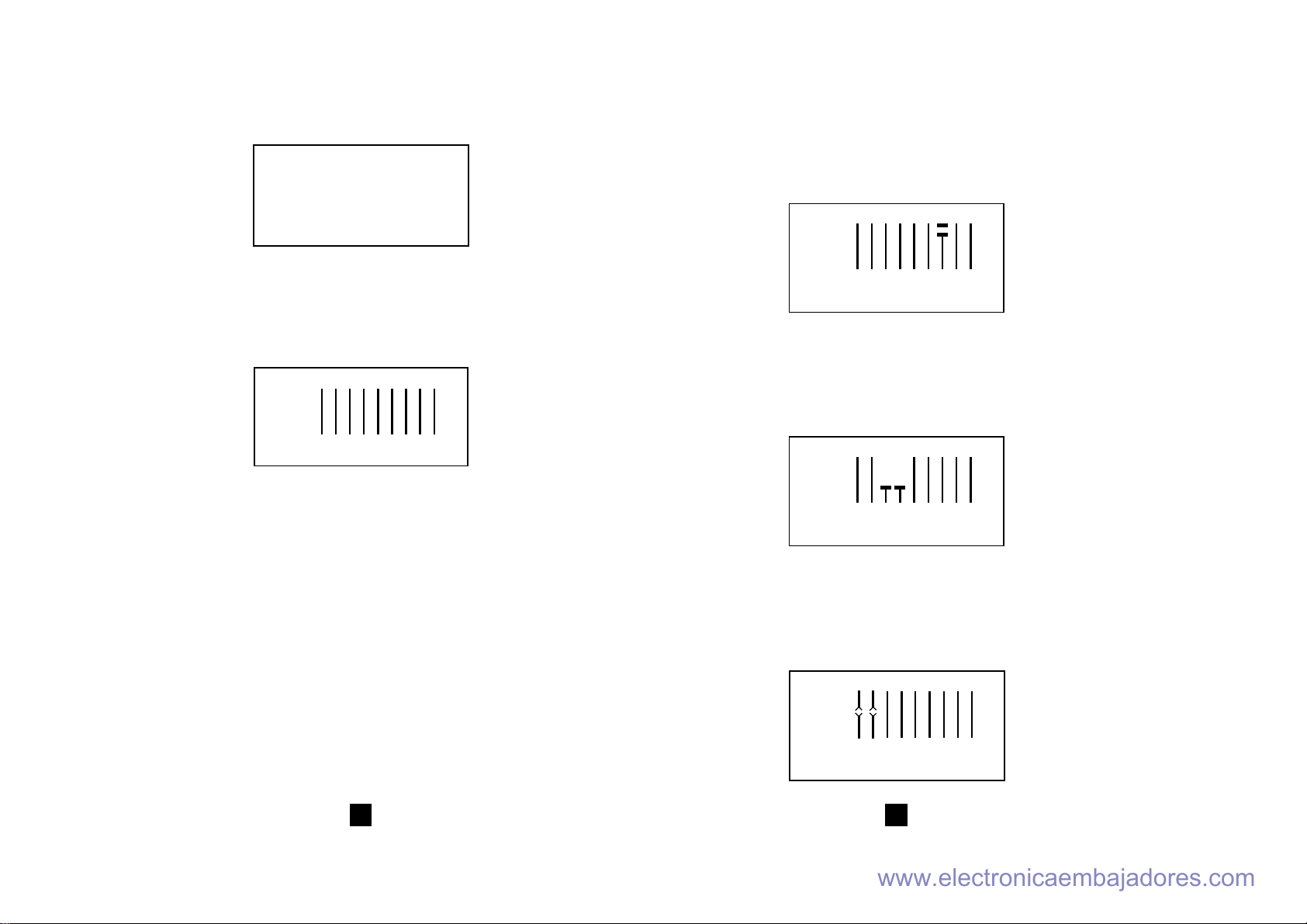

4.8 Ecran d’échec du test
4.8.1 Défaut circuit ouvert et court-circuit
En cas de défaut de circuit ouvert, l’affichage est le suivant :
ID1
DEFAUT
TIA568
L=94ft
Vp=71%
4 5 1 2 3 6 7 8 S
Ouvert a l'extrémité
Borne 7
4 5 1 2 3 6 7 8 S
Notez que le mot défaut s’affiche sous l’ID1 du câble, accompagné d’un message détaillé
en bas de l’écran.
La partie graphique de l’écran montre également que le défaut est un circuit ouvert sur la
broche 7 à l’extrémité distante, en indiquant une rupture de la ligne sur ce point.
En cas de défaut de court-circuit ouvert, l’affichage est le suivant :
ID1
DEFAUT
TIA568
L=94ft
Vp=71%
4 5 1 2 3 6 7 8 S
Court-circuit à 10 m
Pin 1 2
4 5 1 2 3 6 7 8 S
Dans ce cas, la partie graphique de l’écran montre également que le défaut est un court-
circuit entre les broches 1 et 2 et que le court-circuit est calculé en approximation de la
distance le long du câble ou de la liaison où il s’est produit.
4.8.2 Défaut de paire séparée et paire inversée
En cas de défaut de paire séparée , l’affichage est le suivant :
ID1
DEFAUT
TIA568
L=94ft
Vp=71%
4 5 1 2 3 6 7 8 S
Paire inversée
Pin 4 5
4 5 1 2 3 6 7 8 S
L’écran affiche brièvement le message suivant, pendant le test :
* * * * * * * * * * * * * * * * * * *
* * * * * * * * * * * * * * * * * * *
Test en
cours
Cet écran est rapidement suivi par l’écran de résultats du test.
• Ecran OK/réussite du test
• Ecran d’échec du test
4.7 Ecran conforme/réussite du test
ID1
VALIDE
TIA568
L=94ft
Vp=71%
4 5 1 2 3 6 7 8 S
Cable conforme
4 5 1 2 3 6 7 8 S
• Le côté gauche de l’écran affiche les informations concernant le test effec-
tué et l’état des résultats.
• La première ligne indique l’identité unique de l’unité à distance active con-
nectée à l’extrémité distante (dans ce cas ID1). Quinze unités distantes acti-
ves supplémentaires sont proposées en option (IDNo.2 à IDNo.16).
• L’état du test est indiqué sur la deuxième ligne. La réussite du test est confir-
mée par un double «bip» de l’unité principale et un double clignotement de
la LED verte de l’unité distante active.
• Ensuite, l’écran affiche les informations concernant le type de test sélec-
tionné, ainsi qu’une valeur mesurée de la longueur de câble, de même que
le paramétrage de la Vp en cours.
• En cas de découverte d’un défaut, un message s’affiche, accompagné d’un
signal sonore sur l’unité principale et du clignotement de la LED rouge de
l’unité distante.
www.electronicaembajadores.com

1716
4.10 Absence d’unité distante
Lorsqu’un test de configuration de câblage est effectué sans unité distante à l’extrémité
distante, l’écran suivant s’affiche :
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
Réception à
l'extrémité absent
4.11 Mesure de longueur de câble
Structured Cable Tester
SERVICE / Vp
MAP /
LENGTH / Vp
C.A. 7028
FAULT MAPPER PRO
Raccordez l’unité distante à une extrémité du câble et appuyez sur le bouton
LENGTH / Vp
.
La longueur des quatre paires du câble est mesurée et les résultats s’affichent simultané-
ment, selon l’illustration ci-dessous.
Pr. 4-5 64ft
Pr. 1-2 64ft
Pr. 3-6 -----
Pr. 7-8 64ft
TIA568 UTPVp=71%
Dans cet exemple, la longueur des paires 3 à 6 n’est pas indiquée, étant donné la présence
d’un défaut sur la paire qui empêche le circuit TDR de mesurer la longueur.

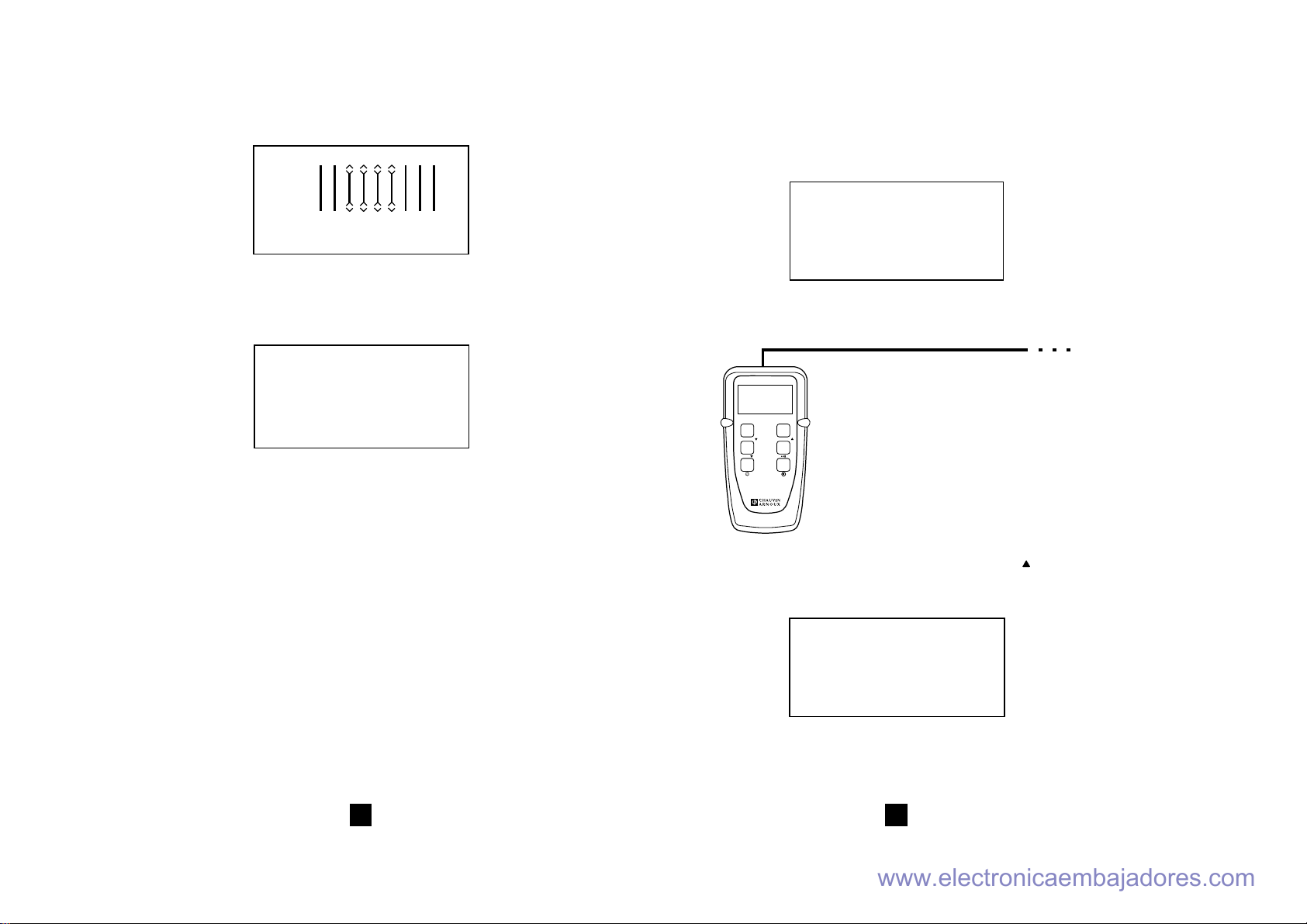

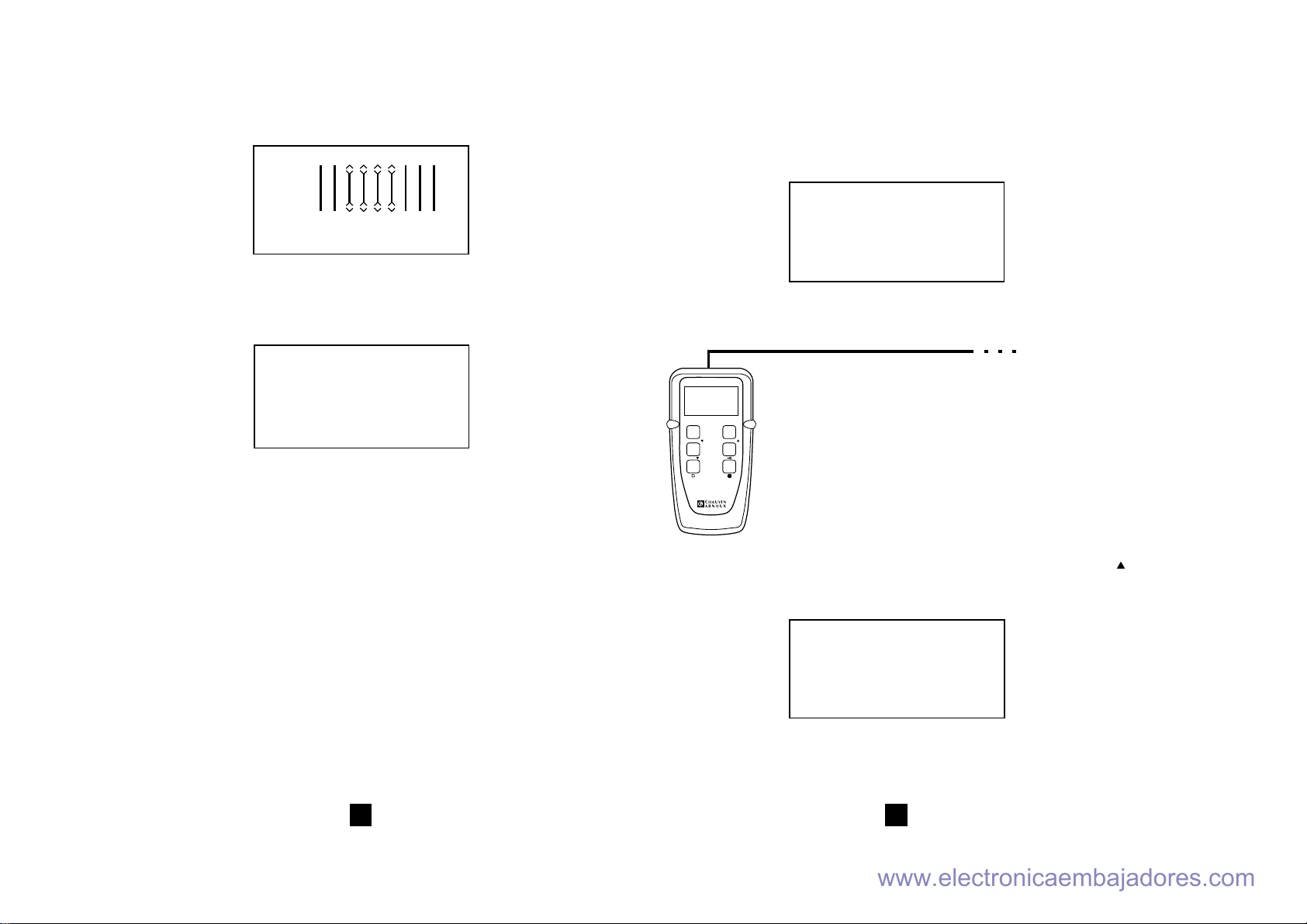

En cas de défaut de paire séparée, l’affichage est le suivant :
ID1
DEFAUT
TIA568
L=94ft
Vp=71%
4 5 1 2 3 6 7 8 S
Paire sÈparÈe
Pin 1 2 3 6
4 5 1 2 3 6 7 8 S
NOTE : Pour les câbles inférieurs à 2 m de long, le testeur est incapable de distinguer
une paire séparée.
Dans ce cas (câble trop court), l’écran suivant s’affiche brièvement, avant un écran signa-
lant à l’utilisateur que le test de paire séparée n’a pas été effectué.
* * * * * * * * * * * * * * * * * * *
* * * * * * * * * * * * * * * * * * *
Trop court pour
test paire sÈparÈe
4.9 Défauts multiples
En cas de défauts multiples, ou lorsqu’un câble ou une liaison présente plus d’un défaut, le
testeur signale les défauts dans l’ordre de priorité suivant.
• Courts-circuits
• Paires inversées
• Circuits ouverts
Par exemple, sur un câble présentant un circuit ouvert sur la broche 3 et un court-
circuit entre les broches 7 et 8, seul le court-circuit des broches 7 et 8 sera signalé.
www.electronicaembajadores.com

1918
5. PROTOCOLE DE CABLAGE
Les schémas suivants illustrent les défauts de câbles :
CABLE CONFORME (OK)
Le câble est en bon état
Pair 1
4
5
3
6
1
2
7
8
4
5
3
6
1
2
7
8
Pair 2
Pair 3
Pair 4
PAIRE OUVERTE (OP)
Une paire spécifique est en circuit ouvert. Cela peut concerner un ou deux fils de la même
paire.
Une ou plusieurs paires peuvent également être ouvertes sur le même câble.
4
5
3
6
1
2
7
8
4
5
3
6
1
2
7
8
Pair 1
Pair 2
Pair 3
Pair 4
PAIRE COURT-CIRCUITEE (SH)
Une paire spécifique est en court-circuit.
4
5
3
6
1
2
7
8
4
5
3
6
1
2
7
8
Pair 1
Pair 2
Pair 3
Pair 4
Message:
Cable CONFORME
Message:
Ouvert ou
ouvert à l’extrémité
Pin 1 2
Message:
Court-circuit ou
C. circuit ext.
(extrémité)
Pin 1 2
La longueur sera affichée dans l’unité sélectionnée (mètres ou pieds), et la norme de test
de câble et de Vp sera également affichée. La précision de la mesure de longueur dépend
du bon paramétrage de la vitesse de propagation (Vp) du câble testé.
Si la Vp n’est pas connue pour un câble donné, une longueur connue de ce câble (au
moins 20 m ou 60 pieds de long) peut être connectée à l’instrument et la Vp peut être
ajustée jusqu’à obtention de la mesure de longueur correcte (voir paragraphe 4-3).
4.12 Générateur de tonalités
Wire Mapper Pro™ peut aussi être utilisé comme générateur de tonalités, pour localiser et
identifier les câbles et fils. Pour cela, l’utilisateur a besoin d’une sonde de tonalités de
câbles, de type «Cable Tone Tracer».
Structured Cable Tester
SERVICE / Vp
MAP /
LENGTH / Vp
C.A. 7028
FAULT MAPPER PRO
Toute pression sur la touche injecte une tonalité oscillante dans le câble ou dans la
liaison testée. Après configuration, l’écran affiche les éléments suivants :
* * * * * * * * * * * * * * * * * * *
* * * * * * * * * * * * * * * * * * *
Signal sonore
Le signal injecté oscille entre 810 Hz et 1110 Hz, six fois par seconde.
NOTE : La fonction de coupure automatique est désactivée en mode générateur de tona-
lités, de sorte que la tonalité peut être injectée dans un câble pendant une durée prolongée
pendant la localisation.
4.13 Rétroéclairage
Pour mettre en marche ou arrêter le rétroéclairage, utiliser le bouton .
www.electronicaembajadores.com

2120
PAIRES CROISEES (CP)
Deux paires sont croisées à une extrémité.
Une ou plusieurs paires peuvent être croisées sur le même câble.
1
2
7
8
1
2
7
8
4
5
3
6
4
5
3
6
Pair 1
Pair 2
Pair 3
Pair 4
PAIRES SEPAREES(SP)
Une paire utilise un fil d'une autre paire. Le câble fonctionne, mais un phénomène de
diaphonie peut se produire. Une ou plusieurs paires peuvent être séparée sur le même
câble.
1
2
7
8
1
2
7
8
4
5
3
6
4
5
3
6
Pair 1
Pair 2
Pair 3
Pair 4
Message:
Paires croisées
Pin 3 6
Message:
Paires séparées
Pin 2 7
PAIRE INVERSEE (RP)
Les fils d'une paire spécifique sont inversés à une extrémité.
Une ou plusieurs paires peuvent également être inversées sur le même câble.
4
5
3
6
1
2
7
8
4
5
3
6
1
2
7
8
Pair 1
Pair 2
Pair 3
Pair 4
CONDUCTEUR COURT-CIRCUITE (SW)
Deux fils de paires différentes sont en court-circuit.
Un fil et une paire ou plusieurs fils et paires peuvent être affecté(e)s sur le même câble.
4
5
3
6
1
2
7
8
4
5
3
6
1
2
7
8
Pair 1
Pair 2
Pair 3
Pair 4
CONDUCTEURS CROISES (CW)
Deux fils de paires différentes sont croisés à une extrémité.
Deux paires ou plus peuvent comporter des fils croisés avec une autre paire.
4
5
3
6
1
2
7
8
4
5
3
6
1
2
7
8
Pair 1
Pair 2
Pair 3
Pair 4
Message:
Paire inversée
Pin 3 6
Message:
C. circuit ext.
ou court-circuit
Pin 2 3
Message:
Cond. croisé extrém.
(Conducteur croisé extrémité
ou Conducteur croisé)
Pin 3 5
www.electronicaembajadores.com

2322
La garantie ne s'applique pas dans les cas suivants :
1. mauvaise utilisation du matériel ou utilisation conjointement avec des équipe-
ments incompatibles.
2. modifications du matériel sans autorisation explicite du service technique du fabri-
cant.
3. travaux exécutés sur l'instrument par une personne non agréée par le fabricant.
4. adaptation à une application spécifique, non incluse dans la définition du matériel
ou dans le manuel d'utilisation.
5. coups, chutes ou dégât des eaux.
6. MAINTENANCE
Utiliser uniquement les pièces de rechange spécifiées par l'usine. Chauvin-Arnoux ne
saurait être tenu responsable d'accidents, incidents ou dysfonctionnements éventuels à la
suite d'une réparation effectuée par toute personne n'appartenant pas à son centre d'en-
tretien ni à un centre de réparation agréé.
6.1 Remplacement des piles
Débrancher de l'instrument tous les câbles ou liaisons réseau.
1. Mettre l'instrument HORS tension.
2. Desserrer les 2 vis et enlever le couvercle du compartiment batteries.
3. Remplacer les piles par 4 piles alcalines 1,5 V AA, en respectant bien les polarités.
4. Remettre en place et fixer le couvercle du compartiment batteries.
6.2 Nettoyage
Débrancher de l'instrument toute source d'alimentation électrique.
• Utiliser un chiffon doux légèrement humidifié à l'eau savonneuse.
• Rincer avec un chiffon humide, puis sécher avec un chiffon sec.
• Ne pas asperger d'eau directement sur l'instrument.
• Ne pas utiliser d'alcool, de solvants ni d'hydrocarbures.
6.3 Stockage
Si l'instrument n'est pas utilisé pendant une durée supérieure à 60 jours, il est conseillé
d'enlever les piles et de les stocker séparément.
6.4 Réparation et étalonnage
Informations et adresses disponibles sur demande :
Tél. : (33) (0)2.31.64.51.53 - Fax (33) (0) 2.31.64.51.09
6.5 Garantie
Ce matériel est garanti contre tout défaut matériel ou de fabrication, conformément aux
conditions générales de vente.
Durant la période de garantie (1 an), l'instrument doit être réparé exclusivement par le
fabricant, qui se réserve le droit de le réparer ou de l'échanger en tout ou partie. En cas de
retour de l'instrument au fabricant, les frais de transport sont à la charge du client.
www.electronicaembajadores.com

2524
TABLE OF CONTENTS
1. INTRODUCTION ........................................................................................................................... 26
1.1 Receiving Your Shipment..................................................................................................... 27
1.2 Ordering Information............................................................................................................ 27
1.2.1 Accessories and Replacement Parts: ................................................................................27
1.2.2 Replacement parts............................................................................................................... 27
2. PRODUCT FEATURES ................................................................................................................. 28
2.1 Description ........................................................................................................................... 28
2.2 Wire Mapper Pro™ Features............................................................................................... 29
3. SPECIFICATIONS.......................................................................................................................... 30
4. OPERATION .................................................................................................................................. 32
4.1 Getting Started..................................................................................................................... 32
4.2 Cable/Network Type and General Setup ........................................................................... 32
4.3 Determining and Measuring Vp Values .............................................................................. 33
4.4 TNV (Telecom Network Voltage) Testing and Warning ...................................................... 34
4.5 Service Detection .................................................................................................................35
4.6 General Operation ............................................................................................................... 35
4.7 Test Pass/OK Screen ..........................................................................................................36
4.8 Test Failed Screen................................................................................................................ 37
4.8.1 Open and Short Fault .......................................................................................................... 37
4.8.2 Reversed and Split Pair Fault .............................................................................................. 37
4.9 Multiple Faults ....................................................................................................................... 38
4.10 Missing Remote.................................................................................................................... 39
4.11 Cable Length Measurement ................................................................................................ 39
4.12 Tone Generator .................................................................................................................... 40
4.13 Backlight ............................................................................................................................... 40
5. WIRE PROTOCOL ........................................................................................................................ 41
6. MAINTENANCE ............................................................................................................................. 44
6.1 Changing the Battery ........................................................................................................... 44
6.2 Cleaning................................................................................................................................44
6.3 Storage ................................................................................................................................. 44
6.4 Repair and calibration .......................................................................................................... 44
6.5 Warranty : ............................................................................................................................. 44
www.electronicaembajadores.com

2726
1.1 ReceivingYour Shipment
Upon receiving your shipment, make sure that the contents are consistent with the packing
list. Notify your distributor of any missing items. If the equipment appears to be damaged, file
a claim immediately with the carrier and notify your distributor at once, giving a detailed
description of any damage. Save the damaged packing container to substantiate your
claim.
Caution ! if you ship this instrument on elsewhere, use preferably the original packaging
and indicate the reasons for reshipment as clearly as possible in a note enclosed with the
equipement.
Note : our products are patented in France and Abroad. Our logos are registrered trade
marks.
E reserved the right to modify the characteristics and prices should technological advances
make it necessary.
1.2 Ordering Information
Wire Mapper Pro™ Model CA7028 .................................................................. P01129501
Includes meter, carrying case, remote ID (#1), 2 patch cords, 4 x 1.5 AA batteries, user
manual and a product warranty card.
1.2.1 Accessories and Replacement Parts:
Wire Mapper Pro™ Remote IDs (#2-5) ............................................................... P01101992
Wire Mapper Pro™ Remote IDs (#6-9) ............................................................... P01295233
Cable Tone Trace .................................................................................... (consulut factory)
1.2.2 Replacement parts
Wire Mapper ProMT remote ID #1........................................................................ P01101992
2 patch cords RJ45 CA 7028 ............................................................................. P01295233
1. INTRODUCTION
International Electrical Symbols
This symbol signifies that the instrument is protected by double or reinforced
insulation. Use only specified replacement parts when servicing the instrument.
This symbol on the instrument indicates a WARNING and that the operator must
refer to the user manual for instructions before operating the instrument. In this
manual, the symbol preceding instructions indicates that if the instructions are not
followed, bodily injury, installation/sample and product damage may result.
Risk of electric shock. The voltage at the parts marked with this symbol may be
dangerous.
WARNING
nThisinstrument meetsthe safetyrequirements ofIEC61010-1:1995.
nTheModel CA7028 is designed for useon de-energizedcircuitsonly.
nConnectionto line voltages will damagethe instrument and could be
hazardousto the operator.
nThis instrument is protected against connection to telecom network
voltagesaccording to EN61326-1.
nSafety is the responsibility of the operator.
www.electronicaembajadores.com

2928
2.2 Wire Mapper Pro™ Features
1. RJ-45 input connector
2. Graphical LCD
3. Service Test/Vp (Velocity of Propogation) decrement button
4. Wire map test/function select button
5. Backlight button
6. Cable Length Test/Vp (Velocity of Propogation) increment button
7. Tone generator select button
8. Power ON/OFF button
9. Remote ID Unit
Structured Cable Tester
C.A. 7028
WIRE MAPPER PRO
SERVICE / Vp
MAP /
LENGTH / Vp
1
2
3
4
5
6
7
81
9
Remote Unit
Chauvin Arnoux
Wire Mapper Pro V1.0
TIA568 UTP Vp=75%
C.A. 7028
FAULT MAPPER PRO
2. PRODUCT FEATURES
2.1 Description
The Wire Mapper Pro™ is a hand-held structured cable tester and troubleshooter designed
for use on UTP, STP, FTP & SSTP cabling equipped with RJ45 connectors and wired to either
TIA 568A/B (ISO11801 & EN50137), USOC or ISDN specifications. It detects open circuit
pairs, shorts, crossed wires, crossed pairs, reversed pairs, shield faults and split pairs.
In the event of opens and shorts, the Wire Mapper Pro™ uses TDR technology to indicate if
the fault is at the near end of the cable, the remote end, or if it is somewhere in between. It
will then indicate the distance to the fault.
The Wire Mapper Pro™ has the ability to measure and indicate the length of the cable under
test, using a Vp (Velocity of Propagation), set by the user. It will measure and report the
length of all 4 pairs of wires in the cable under test. It also generates an audible tone that is
transmitted into all 4 pairs on the cable under test. This can be used for cable tracing and
identification.
This instrument also has the ability to identify telephone and data lines. If the main unit is
plugged into an operational RJ45 socket, it will give a continuous warning tone and
appropriate display if a telephone voltage is present on any of the pins. If the Service Detect
key is pressed, it will give a display distinguishing 10base-T, Token Ring and 100Mbit+
connections.
Features:
nHand-held cable and troubleshooting tester
nDesigned for use on UTP, STP, FTP & SSTP cabling equipped with RJ45
connectors and wired to either TIA568A/B (ISO11801 & EN50137), USOC
or ISDN specifications.
nDetects open circuit pair, shorts, crossed wires, crossed pairs, reversed
pairs, shield faults and split pairs.
nIndicates location of the fault
nMeasures and indicates the length of the cable under test
nEmits an audible tone, used to trace a cable and identify the type of fault
nIdentifies telephone and data lines
nUp to 16 Remote IDs identified
www.electronicaembajadores.com

3130
Remote Dimensions: 2.5 x 2.0 x 1.0" (65 x 52 x 25mm)
Safety: IEC61010-1
EMC: EN61326-1
CE: Compliant with current EU directives
ESD: EN61000-4-2
EM: EN61000-4-3
Burst: EN61000-4-4
ConductedRF: EN61000-4-6
3. SPECIFICATIONS
Range: 500 ft (150m)
Accuracy: ±5%
CableTypes: UTP,STP,FTP&SSTP
FaultsIndicated: Short Circuit Pair
Open Circuit Wire
Short Between Pairs
Split / Cross Pairs
Pair Reversals
Shield Continuity
FaultLocation: Near End, Remote End, or distance
if midway
Wiring Schemes: TIA568A/B,USOC & ISDN
Service Indication: Telephone, 10BaseT, 100Mbit+,
Token Ring
VoltageWarning: Warns of TNV (Telecom Network
Voltage) presence
Test Inhibit: Inhibits Testing in the presence of
live voltages
Tone Generator: Tone generator (oscillating) 810Hz - 1110Hz
Battery indicator: 0 to 100% "Gas Gauge" Bargraph
Main Unit Display: 128 x 64 pixel Graphical LCD
Fault Display: All fault and setting info displayed
textually and graphically
Display Backlight: Electroluminescent
Remote Display: Green/Red LED
Languages: English (USA and UK), German,
French, Spanish, Italian
PowerSupply: 4 x 1.5V AA alkaline batteries
Auto Power Off: after 3 minutes
Battery Life: Standby mode >4000hrs
Continuous testing >7.5hrs
Storage Temperature: -4 to 158°F (-20 to 70°C)
5 to 95% RH non-condensing
OperatingTemperature: 32 to 112°F (0 to 40°C)
5 to 95% RH non-condensing
MainUnitWeight: 12 oz (350g)
MainUnit Dimensions: 6.5 x 3.5 x 1.5" (165 x 90 x 37mm)
Remote Weight: 1.5 oz (40g)
www.electronicaembajadores.com

3332
For FTP and SSTP cables use the STP setting.
• Vp is selectable in the range 20% to 100%.
(see § 4.3 if the Vp is not known)
• The Wire Mapper Pro™ may be set to measure cable length in feet or
meters.
• The instrument may be set to operate in English (USA or UK), French,
German, Italian or Spanish.
• The display contrast may be set by selecting Contrast and then pressing
the
SERVICE / Vp
button to decrease the contrast or the
LENGTH / Vp
button
to increase the contrast and optimize the display to the ambient lighting
conditions. The unit also has a display backlight.
• To exit set up mode, press the button.
4.3 Determining and MeasuringVpValues
Vp, or Velocity of Propagation, values are characteristic of each cable type and brand. The
Vp is used to measure the length of a cable and to measure a fault location. The more
accurate the Vp, the more accurate the measurement result will be.
The cable manufacturer may list the Vp on their specification sheet or may be able to
provide it when asked. Sometimes this value is not readily available, or the user may wish to
determine it specifically to compensate for cable batch variations, or for special cable
applications. This is quite easy:
1. Take a cable sample of exact length increments (ft or m) longer than 60ft (20m).
2. Measure the exact length of the cable using a tape measure.
3. Connect one end of the cable to the Wire Mapper Pro™ (see § 4.11).
Leave the end un-terminated and make sure the wires do not short to each other.
4. Measure the length and adjust the Vp until the exact length is displayed.
5. When the exact length is displayed, Vp is established.
4. OPERATION
4.1 Getting Started
The instrument is switched on and off using the green power button found on the lower right
side of the front panel.
Chauvin Arnoux
Wire Mapper Pro V1.0
TIA568 UTP Vp=75%
When the unit is first switched on, it will display the opening screen giving the software
version and remaining battery capacity.
The wire type (TIA568, STP...) and the Vp (Velocity of Propogation) is also displayed. The
change these settings, see § 4.2 below.
4.2 Cable/NetworkType and General Setup
To enter a menu for Cable and Network selection:
• Press down on the , button, then press the
MAP /
button.
Typical display:
Type = TIA568 STP
Vp = 71%
Feet
Eng (USA)
Contrast
>
The > (line selector) is moved by pressing the
MAP /
button. When the appropriate line is
selected, the
SERVICE / Vp
and
LENGTH / Vp
buttons may be pressed to increment or
decrement through the alternative options for the selected item.
• Under Type, the following selections can be made:
TIA568STP TIA568UTP ISDN/RNIS USOC UTP USOC STP
NOTE: For testing of wiremap in accordance with ISO11801 & EN50137 the product should
be set to TIA568 which is the equivalent standard.
www.electronicaembajadores.com

3534
4.5 Service Detection
To detect an active data port, plug the unit into the port to be tested using a short patch cable
and press the
SERVICE / Vp
button.
Structured Cable Tester
SERVICE / Vp
MAP /
LENGTH / Vp
C.A. 7028
FAULT MAPPER PRO
The display will show the type of data connection or service present from the following
list:
Remote Unit
Structured Cable Tester
SERVICE / Vp
MAP /
LENGTH / Vp
C.A. 7028
FAULT MAPPER PRO
C.A. 7028
FAULT MAPPER PRO
4.6 General Operation
• Set the instrument to the desired cable type and wiring scheme (see § 4.2).
• Make sure no Telecom Network Voltages or other services are detected
(see § 4.4).
• Attach the instrument to one end of the cable to be tested
• Attach the remote unit to the other end of the same cable
• Press the
MAP /
button.
Token Rng 10base T
100Mbit+ No Service
unknown Service
4.4 TNV (Telecom NetworkVoltage)Testing andWarning
Turn the unit on and plug it into the port to be tested with a short patch cord.
Structured Cable Tester
SERVICE / Vp
MAP /
LENGTH / Vp
C.A. 7028
FAULT MAPPER PRO
If a Telecom Network Voltage is present, the unit will give a continuous audible warning, and
display the following:
! ! ! !
Telephone Voltage
detected on
Pin X
! ! ! !
NOTE: The pin on the RJ45 connection, on which the voltage is detected, is displayed.
www.electronicaembajadores.com

3736
4.8 Test Failed Screen
4.8.1 Open and Short Fault
In the event of an Open fault, the following is displayed:
ID1
FAILED
TIA568
L=94ft
Vp=71%
4 5 1 2 3 6 7 8 S
Open at remote end
Pin 7
4 5 1 2 3 6 7 8 S
Notice the word FAILED under the cable ID1 and also the detailed message at the bottom
of the display.
The graphical portion of the display also shows that the fault is an open on pin 7 at the
remote end by showing a break in the line at this point.
In the event of a Short fault, the following is displayed:
ID1
FAILED
TIA568
L=94ft
Vp=71%
4 5 1 2 3 6 7 8 S
Short at 36ft
Pin 1 2
4 5 1 2 3 6 7 8 S
In this situation, the graphical portion of the display also shows that the fault is a short
between pins 1 and 2 and the short is drawn at an approximation to the distance along the
cable or link under test, at which it occurs.
4.8.2 Reversed and Split Pair Fault
In the event of a Reversed Pair fault, the following is displayed:
ID1
FAILED
TIA568
L=94ft
Vp=71%
4 5 1 2 3 6 7 8 S
Reversed Pair
Pin 4 5
4 5 1 2 3 6 7 8 S
The display will briefly show the following message while testing is being performed:
* * * * * * * * * * * * * * * * * * *
* * * * * * * * * * * * * * * * * * *
Test in
Progress
This screen is quickly followed by the test results screen.
• Test Pass/OK Screen
• Test Failed Screen
4.7 Test Pass/OK Screen
ID1
PASS
TIA568
L=94ft
Vp=71%
4 5 1 2 3 6 7 8 S
Cable OK
4 5 1 2 3 6 7 8 S
• The left side of the display shows information about the test performed and
the status of the test result.
• The first line shows the unique identity of the active remote unit connected
to the far end (in this case, ID1). There are 15 additional active remote units
available as optional accessories (ID#2 to ID#16).
• The test status, PASS is indicated on the second line.A test PASS is
confirmed by a double beep from the main unit and a double green flash
on the LED of the active remote unit.
• Next, information about the test type selected, along with a measured value
of the cable length, and an indication of the current VP setting is displayed.
• If a fault is found an appropriate message will be displayed, along with a
warning tone on the main unit, and a red flashing LED on the remote unit.
www.electronicaembajadores.com

3938
4.10 Missing Remote
If a wire map test is performed without a remote unit connected at the far end, the following
screen will be displayed:
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
Missing
Remote Unit
4.11 Cable Length Measurement
Structured Cable Tester
SERVICE / Vp
MAP /
LENGTH / Vp
C.A. 7028
FAULT MAPPER PRO
Attach the main unit to one end of the cable and press the
LENGTH / Vp
button.
The length of all four pairs in the cable are measured, and the results displayed
simultaneously, as shown below.
Pr. 4-5 64ft
Pr. 1-2 64ft
Pr. 3-6 -----
Pr. 7-8 64ft
TIA568 UTPVp=71%
In this example, the length of pair 3 - 6 is missing, as there is a fault on the pair which is
preventing the TDR circuit from measuring the length.
In the event of a Split Pair fault, the following is displayed:
ID1
FAILED
TIA568
L=94ft
Vp=71%
4 5 1 2 3 6 7 8 S
Split Pair
Pin 1 2 3 6
4 5 1 2 3 6 7 8 S
NOTE: For cables less than 6 ft (2m) in length the tester is unable to distinguish a Split
Pair condition.
In this event (cable too short), the following screen is displayed briefly, before the screen to
warn the user that a Split Pair test has not been carried out.
* * * * * * * * * * * * * * * * * * *
* * * * * * * * * * * * * * * * * * *
Too Short for
Split Pair Test
4.9 Multiple Faults
In the event of a multiple fault, or a cable or link with more than one fault on it, the tester will
report the faults in the following order of priority.
• Shorts
• Reversals
• Opens
For example, on a cable with an Open on pin 3 and a Short between pins 7 and 8, only the
Short in pins 7 and 8 will be reported.
www.electronicaembajadores.com
