Chauvin Arnoux E6N User manual

FR - Notice de fonctionnement
GB - User’s manual
DE - Bedienungsanleitung
IT - Manuale d’uso
ES - Manual de instrucciones
E6N
PINCE AMPÈREMÉTRIQUE / AC-DC CURRENT CLAMP
ZANGENSTROMWANDLER
PINZA AMPEROMETRICA / PINZA AMPERIMÉTRICA

Français
2
Vous venez d’acquérir une Pince Ampèremétrique E6N et nous vous remercions de votre
confiance.
Pour obtenir le meilleur service de votre appareil :
•lisez attentivement cette notice de fonctionnement,
•respectez les précautions d’emploi
SIGNIFICATION DES SYMBOLES UTILISÉS
ATTENTION, risque de DANGER
! L’opérateur doit consulter la
présente notice à chaque fois que ce symbole de danger est rencontré.
Le marquage CE indique la conformité aux directives européennes,
notamment DBT et CEM.
La poubelle barrée signifie que, dans l’Union Européenne, le produit fait
l’objet d’une collecte sélective conformément à la directive DEEE
2002/96/EC : ce matériel ne doit pas être traité comme un déchet
ménager.
Symbole 102 selon IEC 61010-2-032 (Application ou retrait autorisé sur
les conducteurs nus sous tension dangereuse)
PRECAUTIONS D’EMPLOI
Ne pas utiliser la pince sur des conducteurs dont la tension de mode commun par
rapport à la terre est supérieur à 600 V eff.
Ne pas enserrer un conducteur avec la pince sans que celle-ci soit connectée sur
un appareil de mesure.
Bien maintenir centré le câble ou la barre dans la pince et celle-ci bien
perpendiculaire au conducteur.
Eviter la proximité d'autres conducteurs qui pourrait créer des champs parasites.
La pince doit être totalement déconnectée et sur la position "OFF" pour opérer au
changement de la pile.
Pour qu'une chaîne de mesure respecte une norme, il est nécessaire que chaque
élément la constituant respecte aussi cette norme. Pour votre sécurité, assurez-
vous que les appareils utilisés avec votre pince soient également conformes à
l’IEC 61010 et ses conditions d'application. En particulier, vérifiez que les bornes
des appareils utilisés sont protégées par une liaison à la terre ou une isolation
adéquate.
Veiller à la propreté des entrefers.

Français
3
SOMMAIRE
1. PRÉSENTATION..........................................................................................................................4
2. DESCRIPTION..............................................................................................................................4
3. CARACTÉRISTIQUES ÉLECTRIQUES...................................................................................6
4. SÉCURITÉS ET PROTECTIONS ...............................................................................................8
4.1 SÉCURITÉ ÉLECTRIQUE............................................................................................................8
4.2 COMPATIBILITÉ ÉLECTROMAGNÉTIQUE.............................................................................8
4.3 PROTECTIONS MÉCANIQUES ..................................................................................................8
5. CARACTÉRISTIQUES GÉNÉRALES .......................................................................................8
5.1 CONDITIONS D’ENVIRONNEMENT.........................................................................................8
5.2 ALIMENTATION..........................................................................................................................9
6. PILE................................................................................................................................................9
6.1 CONTRÔLE DE LA PILE .............................................................................................................9
6.2 CHANGEMENT DE LA PILE.......................................................................................................9
7. MODE OPÉRATOIRE................................................................................................................10
7.1 RÉGLAGE DU ZÉRO..................................................................................................................10
7.2 MESURES D’INTENSITÉS ........................................................................................................10
8. ANNEXE.......................................................................................................................................11
8.1 COURBES TYPIQUES DE RÉPONSES EN FRÉQUENCE .......................................................11
8.2 COURBES DE DÉPHASAGE .....................................................................................................13

Français
4
1. PRÉSENTATION
La Pince E6N est pourvue d’une cellule à effet Hall. Elle permet la mesure de courant
continu et alternatif de 1 mA à 80 A sans intervention sur l’installation (coupure du courant à
mesurer). La tension de sortie, 10 mV/A ou 1 V/A en fonction du callibre utilisé, correspond
à l’image du courant mesuré. La pince est équipée d’une molette d’ajustement pour réaliser
le zéro en sortie, et d’un voyant lumineux indiquant le bon fonctionnement de la pince et le
bon état de la pile. Elle peut être associée à des multimètres, oscilloscopes, systèmes
d’enregistrement et tout appareil muni d’une entrée tension, continue ou alternative.

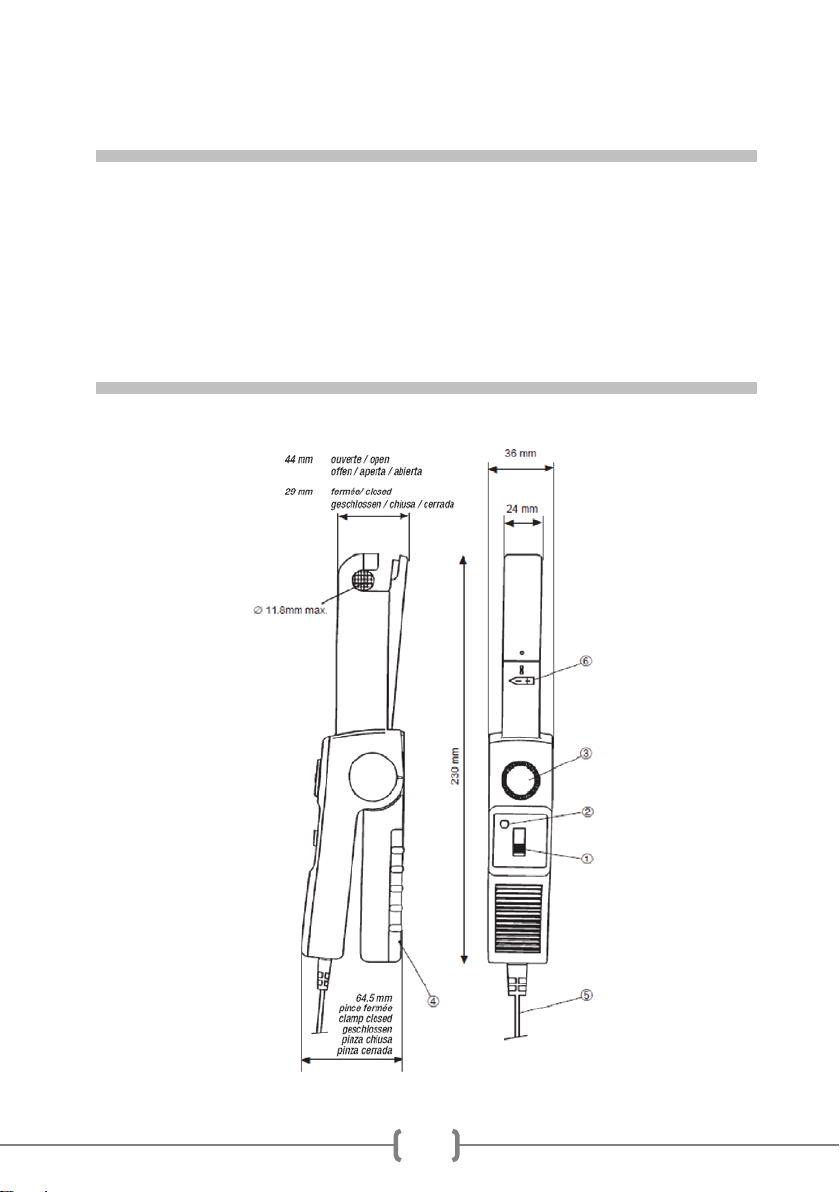

2. DESCRIPTION
Masse : 330 g avec la pile

Français
5
Commutateur
Le commutateur comporte 3 positions :
OFF : position arrêt
Calibre 10 mV/A
Calibre 1 V/A
NB : Ce calibre augmente la sensibilité de la pince tout en diminuant l’étendue de mesure.
Témoin de pile
Cette LED est éteinte quand le commutateur est sur "arrêt". En utilisation normale, la LED
verte est allumée. Quand le commutateur n'est plus sur arrêt et que la LED est éteinte,
celle-ci prévient que la valeur de la tension pile est trop faible ou quela cellule n'est plus
alimentée, décelant ainsi un défaut de la pile.
Réglage du « Zéro » de la pince
La molette permet de réaliser la mise à zéro de la tension de sortie. Il est ainsi possible de
s'affranchir des différentes erreurs dues aux dérives thermiques, au champ magnétique
terrestre, à l'environnement, et à la rémanence.
Action de 20 tours à ± 1 tour.
Trappe à pile
Cette trappe est maintenue dans la poignée inférieure par une vis imperdable.
Cordon et fiches
Cordon bifilaire double isolation, non spiralé de 1,50 m et terminé par 2 fiches mâles de
sécurité (Ø 4 mm).
Flèche
Flèche pour repérer le sens du courant primaire.

Français
6
3. CARACTÉRISTIQUES ÉLECTRIQUES
GRANDEURS D’ENTRÉE / SORTIE
CALIBRE 1 V/A 10 mV/A
Domaine de
fonctionnement (1) 0-2 A AC-DC 0-80 A AC-DC
Domaine de mesure 0-2 A DC
0-1,5 A AC 0-50 A DC 0-40 A AC 50-80 A DC 40-60 A AC
Erreur intrinsèque (2)
L : valeur lue 2 % L +5 mA 4 % L +20 mA 12 % L
Déphasage (DC – 65 Hz) 1° 1°
(DC – 20 Hz) Voir courbes en ANNEXE
(1) La valeur maximale admissible n’est limitée que par la section du conducteur primaire. Il
se produit sur la pince une saturation du noyau magnétique non dangereuse. Uné
rémanence importante peut subsister qui put être éliminée en démagnétisant la pince.
(2) Hors hystérésis en DC. (Vérifier le zéro, mâchoires hors du conducteur).
L’erreur intrinsèque s’exprime : ± (% L + Décalage)
Signal de sortie : 10 mV DC ou AC par ampère DC ou AC
1 V DC ou AC par ampère DC ou AC
Tension maxi. d’utilisation : 600 V eff.
Impédance de charge : > 2 kΩsur le calibre 10 mV/A
> 10 kΩsur le calibre 1 V/A
NB : Les précisions sont données pour :
une température ambiante comprise entre 20 °C et 26 °C,
une humidité relative de 20 % HR à 75 % HR,
un conducteur centré,
une impédance de charge ≥10 kΩsur 10 mV/A et ≥100 kΩsur 1 V/A,
une fréquence du signal alternatif comprise entre 40 Hz et 100 Hz sinusoïdale sur 1 V/A
et 40 Hz et 500 Hz sinusoïdale sur 10 mV/A,
une tension d'alimentation de 8 V DC ± 0,1 V,
après une minute de mise en marche.

Français
7
NIVEAU TYPIQUE DE BRUIT EN SORTIE (VALEUR RMS)
Bande de fréquence DC – 1 Hz 1 Hz – 10 kHz 10 kHz – 100 kHz
Calibre 10 mV/A 15 µV 140 µV 180 µV
Calibre 1 V/A 1,5 mV 14 mV 18 mV
GRANDEURS D’INFLUENCES
- Position du conducteur dans les mâchoires : 0,5 % de la lecture (maxi.) pour un
conducteur déplacé d’une extrémité à l’autre de la fenêtre.
- Température : 800 ppm/°C + 10 mA/°C (maxi.) pour une température comprise entre
-10 °C et +50 °C.
- Charge : 0,1% de la lecture (maxi.) pour une charge comprise entre 2 kΩet
10 kΩsur le calibre 100 A/V et 2% de la lecture (maxi.) pour une charge comprise entre 10
kΩet 100 kΩsur le calibre 1 A/V.
- Fréquences : voir courbes en ANNEXE.

Français
8
4. SÉCURITÉS ET PROTECTIONS
4.1 SÉCURITÉ ÉLECTRIQUE
600 V CAT III selon 61010-2-032 : 2012
4.2 COMPATIBILITÉ ÉLECTROMAGNÉTIQUE
61326-1 : 2013
4.3 PROTECTIONS MÉCANIQUES
Étanchéité : indice de protection IP 20
Chute libre : 1 m
5. CARACTÉRISTIQUES GÉNÉRALES

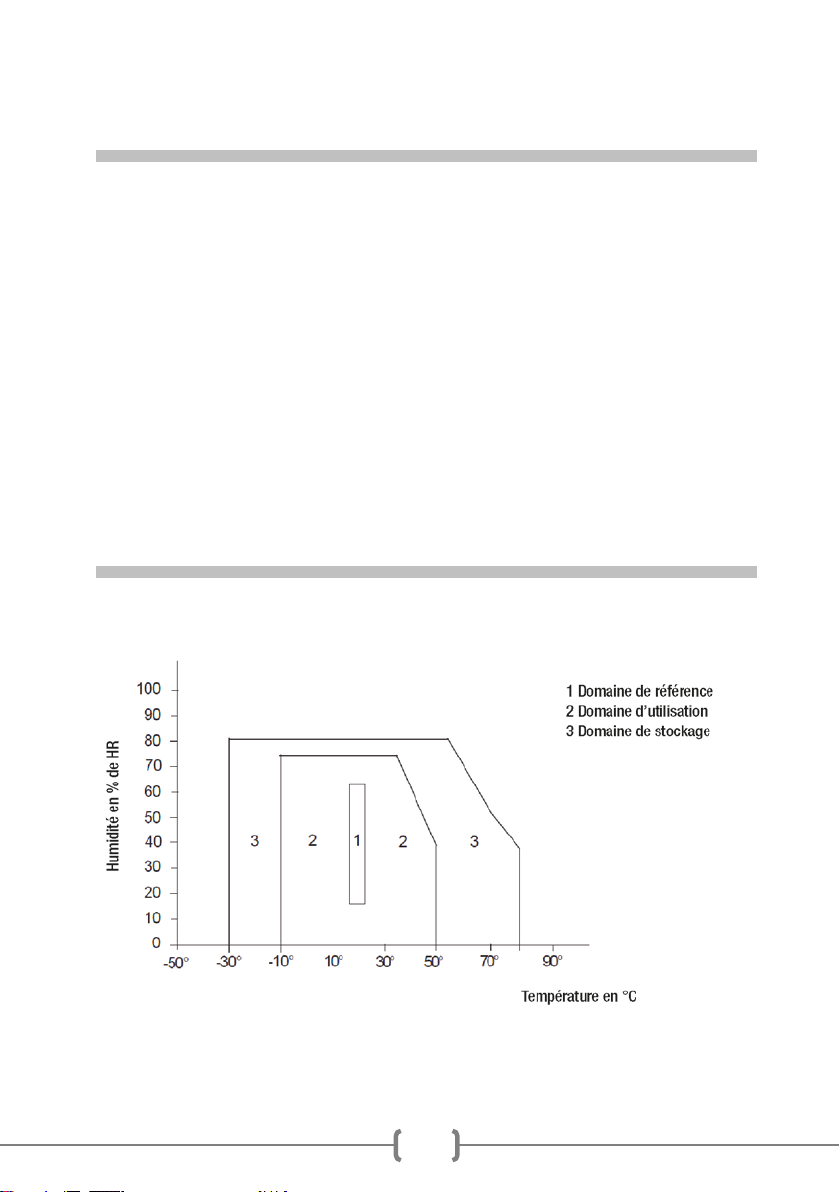

5.1 CONDITIONS D’ENVIRONNEMENT

Français
9
5.2 ALIMENTATION
Pile Alcaline 9 V (type 6 LR 61)
Autonomie : 70 heures typiques
Consommation : 6 mA typique
Témoin d'usure : extinction du témoin lumineux pour une tension < 6,5 V
6. PILE
6.1 CONTRÔLE DE LA PILE
Si le commutateur n’est pas sur la position OFF et que le témoin lumineux est éteint, cela
indique que la tension de la pile est trop faible. Il est donc nécessaire de changer la pile.
6.2 CHANGEMENT DE LA PILE
La pince doit être entièrement débranchée pour changer la pile et ne pas enserrer de
conducteur.
Vérifier que le commutateur est sur la position OFF.
Défaire la vis imperdable qui se trouve à l'arrière de la pince et faire glisser la trappe
dans le prolongement de la poignée.
Brancher la pile sur son connecteur (pile 9 V alcaline), puis remettre la trappe.

Français
10
7. MODE OPÉRATOIRE

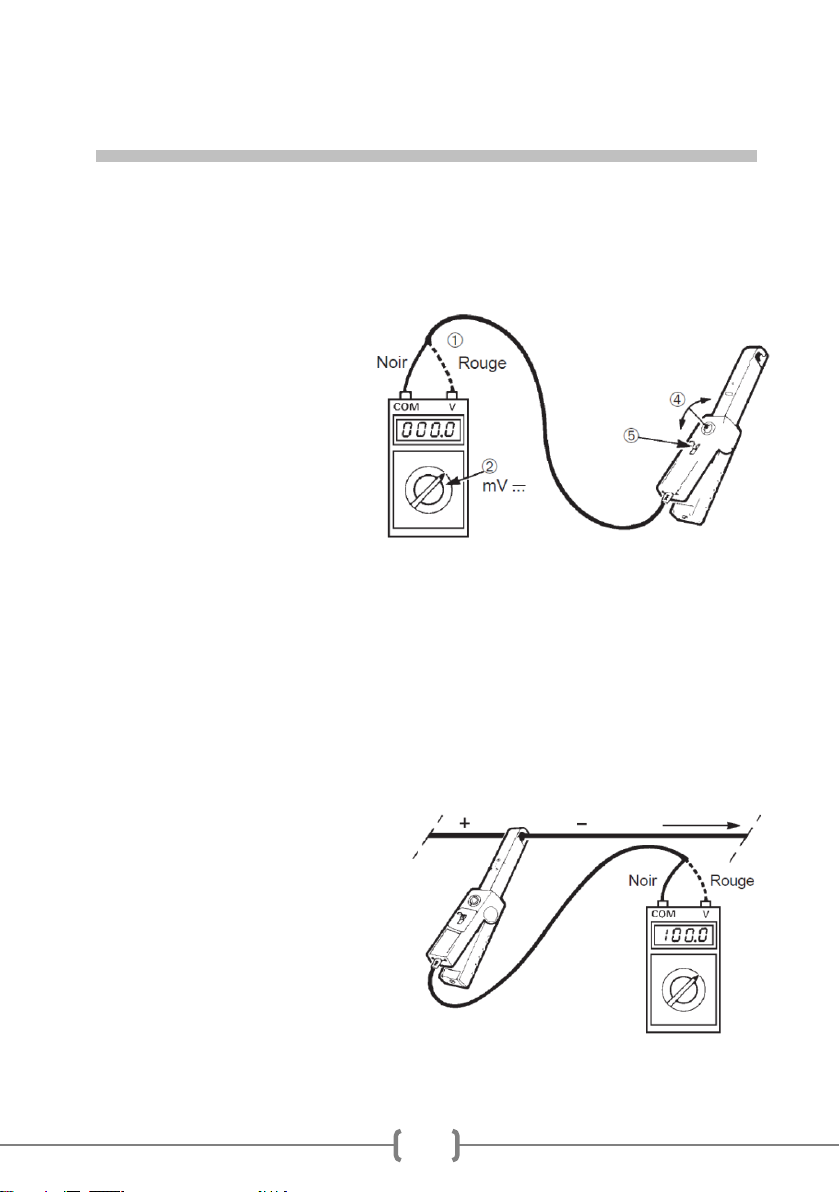

7.1 RÉGLAGE DU ZÉRO
Le réglage du zéro est seulement nécessaire pour les mesures en courant continu ou pour
les mesures en alternatif avec composante continue.
Raccorder la pince E6N à un
multimètre (cordon noir au
commun et cordon rouge à
l'entrée "Volt")
Placer le commutateur de
fonction/calibre du multimètre sur
la position mV...
Choisir une étendue de mesure
ayant une résolution de 10 mV.
Placer le commutateur de
fonctions (situé sur la poignée) en
position 1 A/V.
A l'aide de la molette faire afficher au multimètre une valeur aussi proche que possible de 0.
NB : pour des mesures d'intensités continues de faibles valeurs (par exemple inférieures à
5 A), la précision sera améliorée si le réglage de zéro est effecturé avant chaque mesure.
Le réglage de zéro est également conseillé si l'intensité à mesurer est très différente de
celle ayant fait l'objet de la mesure précédente. Par exemple, après des mesures à 100 A
..., il est conseillé de procéder au réglage de zéro avant de mesurer des intensités d'une
dizaine d'ampères. Le réglage de zéro est également conseillé après le changement de
polarité de l'intensité mesurée.
7.2 MESURES D’INTENSITÉS
- Placer le commutateur de la pince sur
100 A/V ou 1 A/V. Vérifier que le témoin
lumineux est allumé.
- Raccorder la pince E6N à un
voltmètre sur le calibre 2 V AC ou DC
(cordon noir au commun et cordon
rouge à l'entrée "Volt").
- Si nécessaire, procéder au réglage du
zéro (voir précédemment).
- Enserrer les mâchoires de la pince
autour du conducteur parcouru par
l'intensité à mesurer. S'assurer que le
conducteur est aligné par rapport aux
repères et que la fermeture de la pince
est bien complète.

Français
11
8. ANNEXE

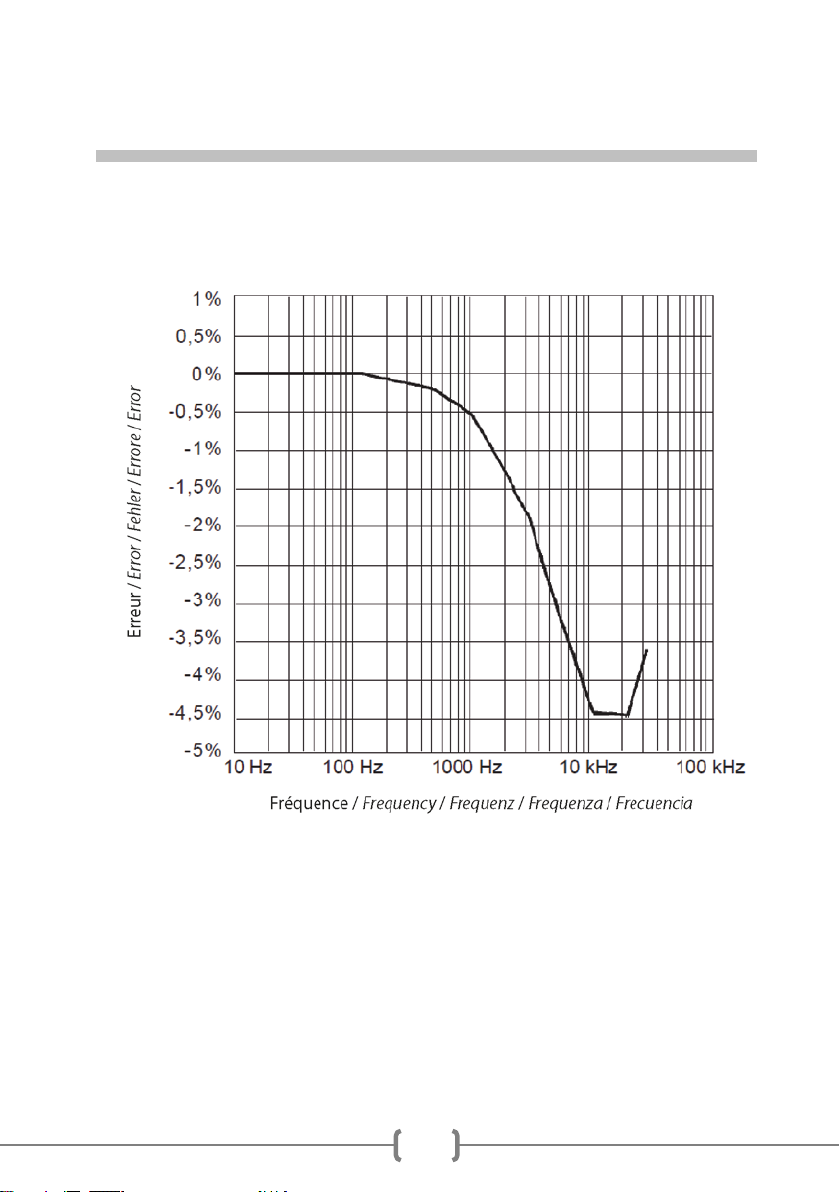

8.1 COURBES TYPIQUES DE RÉPONSES EN FRÉQUENCE
Calibre 100 A/V à 10 A AC

Français
12
Calibre 1 A/V à 1 A AC

Français
13

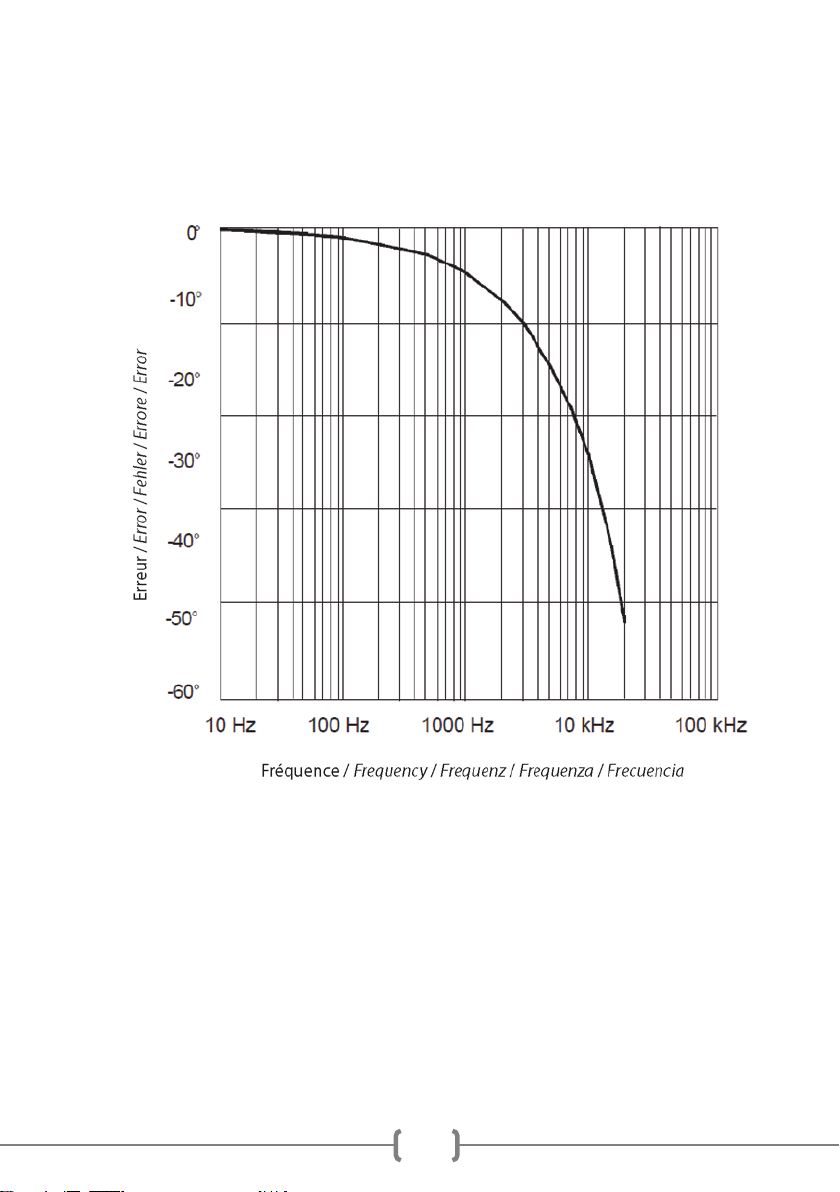

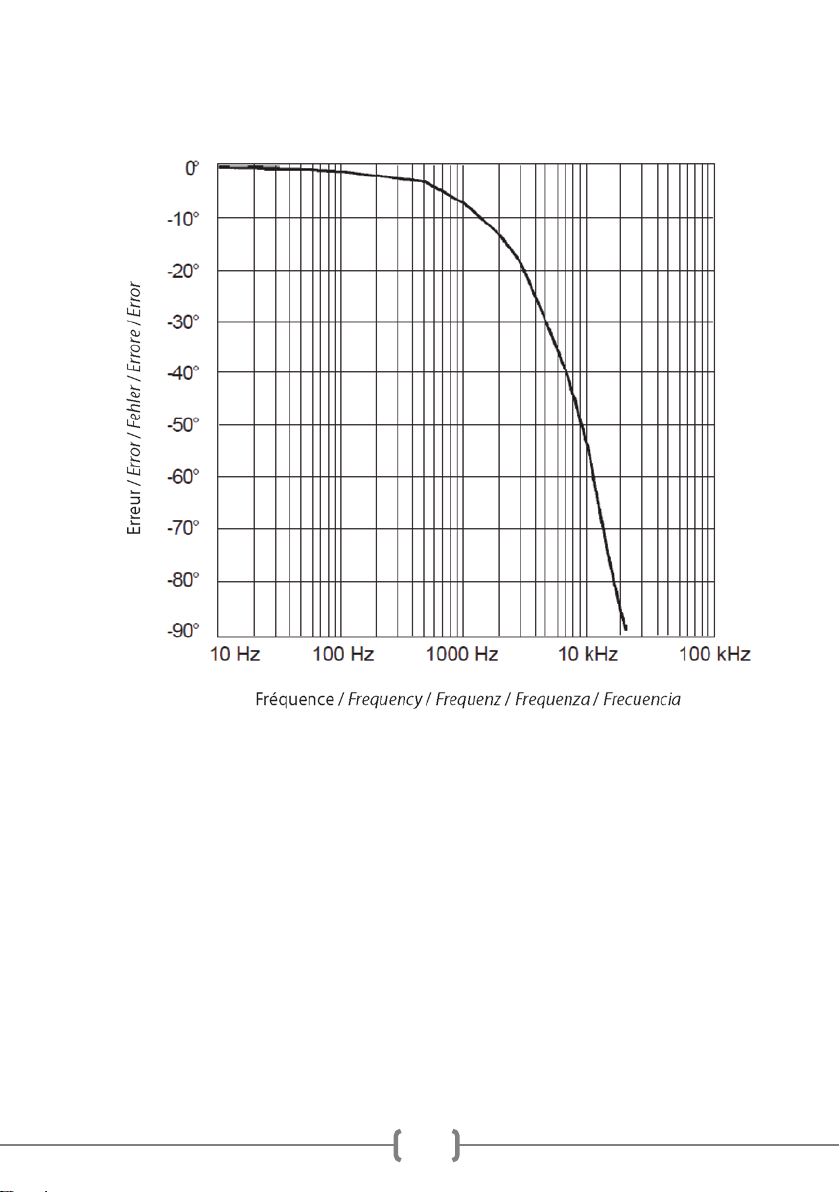

8.2 COURBES DE DÉPHASAGE
Calibre 100 A/V à 10 A AC

Français
14
Calibre 1 A/V à 1 A AC

English
15
Thank you for purcahsing an AC/DC current clamp E6N.
For best results from your instrument:
•read this user manual carefully,
•comply with the precautions for use.
MEANING OF THE SYMBOLS
WARNING, DANGER! The operator should refer to this user’s manual
whenever this danger symbol appears.
The CE
marking indicates conformity with European directives, in
particular LVD and EMC.
The rubbish bin with a line through it indicates that, in the European
Union, the product must undergo selective disposal in compliance with
Directive WEEE 2002/96/EC. Th
is equipment must not be treated as
household waste.
Application or withdrawal authorized on bare conductors carrying
dangerous voltages. Type A current sensor as per IEC 61010-2-032.
PRECAUTIONS FOR USE
Do not use the clamp on conductors in wich the common mode voltage in relation to
earth is more than 600 V rms.
Do not clamp a conductor unless it is connected to a measuring instrument.
Keep the cable or the busbar centred in the clamp which should be perpendicular to the
conductor.
Avoid proximity to other conductors which may create fields of interference.
The clamp must be totally disconnected in the OFF position when the battery is
changed.
In order for a measurement chain to conform to a standard, it is necessary that each
item of the chain also conforms to this standard. For your safety, ensure that the
instruments used with your clamp are also in accordance with IEC 61010 and its
conditions of application. In particular, check that the terminals of the instruments used
are protected by an earth link or by adequate insulation.
Keep the jaw faces clean. (See Maintenance chapter).

English
16
SUMMARY
1. PRESENTATION........................................................................................................................17
2. DESCRIPTION............................................................................................................................17
3. ELECTRICAL SPECIFICATIONS...........................................................................................19
4. SAFETY FEATURES AND PROTECTIVE FEATURES........................................................21
4.1 ELECTRICAL SAFETY.......................................................................................................21
4.2 ELECTROMAGNETIC COMPATIBILITY.........................................................................21
4.3 MECHANICAL PROTECTION ...........................................................................................21
5. GENERAL SPECIFICATIONS..................................................................................................21
5.1 ENVIRONMENTAL CONDITIONS....................................................................................21
5.2 POWER SUPPLY .................................................................................................................22
6. BATTERY ....................................................................................................................................22
6.1 BATTERY CHECK ..............................................................................................................22
6.2 CHANGING THE BATTERY ..............................................................................................22
7. OPERATING MODE ..................................................................................................................23
7.1 SETTING ZERO ...................................................................................................................23
7.2 CURRENTMEASUREMENTS ...........................................................................................23
8. APPENDIX...................................................................................................................................24
8.1 TYPICAL FREQUENCY RESPONSE CURVES.................................................................24
8.2 PHASE SHIFT CURVES ......................................................................................................26

English
17
1. PRESENTATION
The E6N clamp is complete with a Hall effect cell. It allows the measurement of DC or AC
current from 1 mA to 80 A without modification of the installation (without switching off the
current to be measured). It has an adjustment thumbwheel that can be used to reset zero at
the output, and a light indicating correct operation of the clamp and good condition of the
battery. It can be used with multimeters, oscilloscopes, recording systems and any
instrument which has an AC or DC voltage input.
2. DESCRIPTION
Weight:330 g with battery

English
18
Switch
The switch has 3 positions:
OFF : Of position
Range 10 mV/A
Range 1 V/A
NB: This range increases the sensitivity of the clamp whilst reducing the measurement
extent.
Battery indicator
This LED is unlit when the switch is «OFF». In normal use, the green LED is lit.
When the switch is no longer in the OFF position and the LED is unlit, this warns that the
value of the battery voltage is too low or that the cell is no longer supplied with power, thus
showing that there is a fault in the clamp.
Resetting zero on the clamp
The thumbwheel makes it possible to reset the output voltage to zero. It is thus possible to
overcome the different errors due to thermal shifts, the Earth’s magnetic field, the
environment, and residual induction.
Can be turned 20 times ± 1 turn.
Battery compartment cover
This compartment is in the lower handle, the cover is held in place by a tool release screw.
Lead and plugs
Dual insulation twin core lead, untwisted 1.50m long terminated by 2 male safety plugs
(dia 4 mm).
Arrow
Arrow to show the direction of the primary current.

English
19
3. ELECTRICAL SPECIFICATIONS
INPUT/OUTPUT QUANTITIES
RANGE 1 V/A 10 mV/A
Operating range (1) 0-2 A AC-DC 0-80 A AC-DC
Measurement range 0-2 A DC
0-1.5 A AC 0-50 A DC 0-40 A AC 50-80 A DC 40-60 A AC
Intrinsic error (2)
R : Reading 2 % R +5 mA 4 % R +20 mA 12 % R
Phase shift (DC – 65 Hz) 1° 1°
(DC – 20 Hz) See curves in APPENDIX
(1) The maximum permitted value is only limited by the cross section of the primary
conductor. Saturation of the magnetic core of the clamp occurs, which is not dangerous. A
high residual magnetism may remain which can be eliminated by demagnetising the clamp.
(2) Outside hysteresis on DC. (Check zero, no conductor in the jaws).
The intrinsic error is expressed as: ± (% R + phase shift)
Output signal:10 mV DC or AC per amp DC or AC
1 V DC or AC per amp DC or AC
Maximum working voltage:600 V eff.
Load impedance: > 2 kΩon the 10 mV/A range
> 10 kΩon the 1 V/A range
NB: These accuracies are given for:
an ambient temperature between 20°C and 26°C,
relative humidity of 20% RH to 75% RH,
a centred conductor,
load impedance ≥10 kΩon 10 mV/A and ≥100 kΩon 1 V/A,
frequency of the AC signal between 40Hz and 100Hz sinusoidal on 1 A/V and 40 Hz and
500 Hz sinusoidal on 10 mV/A,
supply voltage of 8 V DC ± 0.1 V,
after being switched On for one minute,

English
20
TYPICAL NOISE LEVEL AT THE OUTPUT (RMS VALUES)
Frequency band DC – 1 Hz 1 Hz – 10 kHz 10 kHz – 100 kHz
10 mV/A range 15 µV 140 µV 180 µV
1 V/A range 1.5 mV 14 mV 18 mV
DISTORTION QUANTITIES
- Position of the conductor in the jaws:0.5 % of the reading (max) for a conductor moved
from one end of the window to the other.
- Temperature: 800 ppm/°C + 10 mA/°C (max) for a temperature between -10 °C and
+50 °C.
- Load:0.1% of the reading (max) for a load between 2 kΩand 10 kΩon the 100 A/V range
and 2% of the reading (max) for a load of between 10 kΩand 100 kΩon the 1 A/V range.
- Frequency:see curves in APPENDIX.
