Vous venez d’acquérir un détecteur de tension C.A 773 ou C.A 773 IP2X et nous
vous remercions de votre confiance.
Pour obtenir le meilleur service de votre appareil :
lisez attentivement cette notice de fonctionnement,
respectez les précautions d’emploi.

3
PRÉCAUTIONS D’EMPLOI
Cet appareil est protégé contre des tensions n’excédant pas 1000 V par rapport à la
terre en catégorie de mesure IV.
La protection assurée par l’appareil peut-être compromise si celui-ci est utilisé
de façon non spécifiée par le constructeur et mettre ainsi l’utilisateur en danger.
Respectez la tension et l’intensité maximales assignées et la catégorie de mesure.
N’utilisez pas votre appareil sur des réseaux dont la tension ou la catégorie sont
supérieures à celles mentionnées.
Respectez les conditions d’utilisation, à savoir la température, l’humidité, l’altitude,
le degré de pollution et le lieu d’utilisation.
Lors de la manipulation des pointes de touche, ne placez pas vos doigts au-delà
de la garde physique.
Utilisez des accessoires de branchement dont la catégorie de mesure et la tension
de service sont supérieures ou égales à celles de l’appareil.
N’utilisez pas l’appareil s’il est ouvert, détérioré ou mal remonté, ou ses accessoires
s’ils paraissent endommagés.
L’appareil doit rester propre afin de pouvoir vérifier le bon état des isolants des
cordons, boîtier et accessoires. Tout élément dont l’isolant est détérioré (même
partiellement) doit être consigné pour réparation ou pour mise au rebut.
L’appareil est conçu pour être utilisé par du personnel qualifié et en accord avec
les règles de sécurité nationales.
Il est conseillé d’utiliser des protections individuelles de sécurité dès que les
situations environnementales d’emploi de l’appareil l’exigent.
Toute procédure de dépannage ou de vérification métrologique doit être effectuée
par du personnel compétent et agréé.
SOMMAIRE
1. Présentation..................................................................................................... 4
2. Utilisation ......................................................................................................... 7
3. Caractéristiques ............................................................................................ 15
4. Maintenance .................................................................................................. 18
5. Garantie ......................................................................................................... 19
6. Pour commander........................................................................................... 20

4
SAFETY TESTER
1
0
0
0
V
C
A
T
.
I
V
ELV
Ph
AC
DC
V
400
230
127
50
690
1000
1400
12
24
+
C.A 773
DC
L1
AUTO
TEST
30mA
30mA
L3
L1
L2
Ω
V
kΩ
DC
AC
1. PRÉSENTATION
1.1. C.A 773
Pointe de
touche rouge.
Pointe de
touche
noire L1.
Capuchon.
Boutons de
fonction.
Indicateur
de polarité.
Afficheur
numérique
rétroéclairé.
Bargraphe.
Indicateur de
phase.
Indicateur
de tension
dangereuse.
Éclairage
du point de
mesure.

5
1.2. AU DOS
La pointe de touche noire peut se fixer au dos de l’appareil de deux manières
possible :
à plat, et l’entraxe des pointes de touche est de 16 mm,
sur le côté, et l’entraxe des pointes de touche est de 19 mm.
Pointe de touche
rouge (dessous).
Pointe de touche
noire.
Trappe à pile.
16 mm 19 mm
Gardes.

6
1.3. POINTES DE TOUCHE

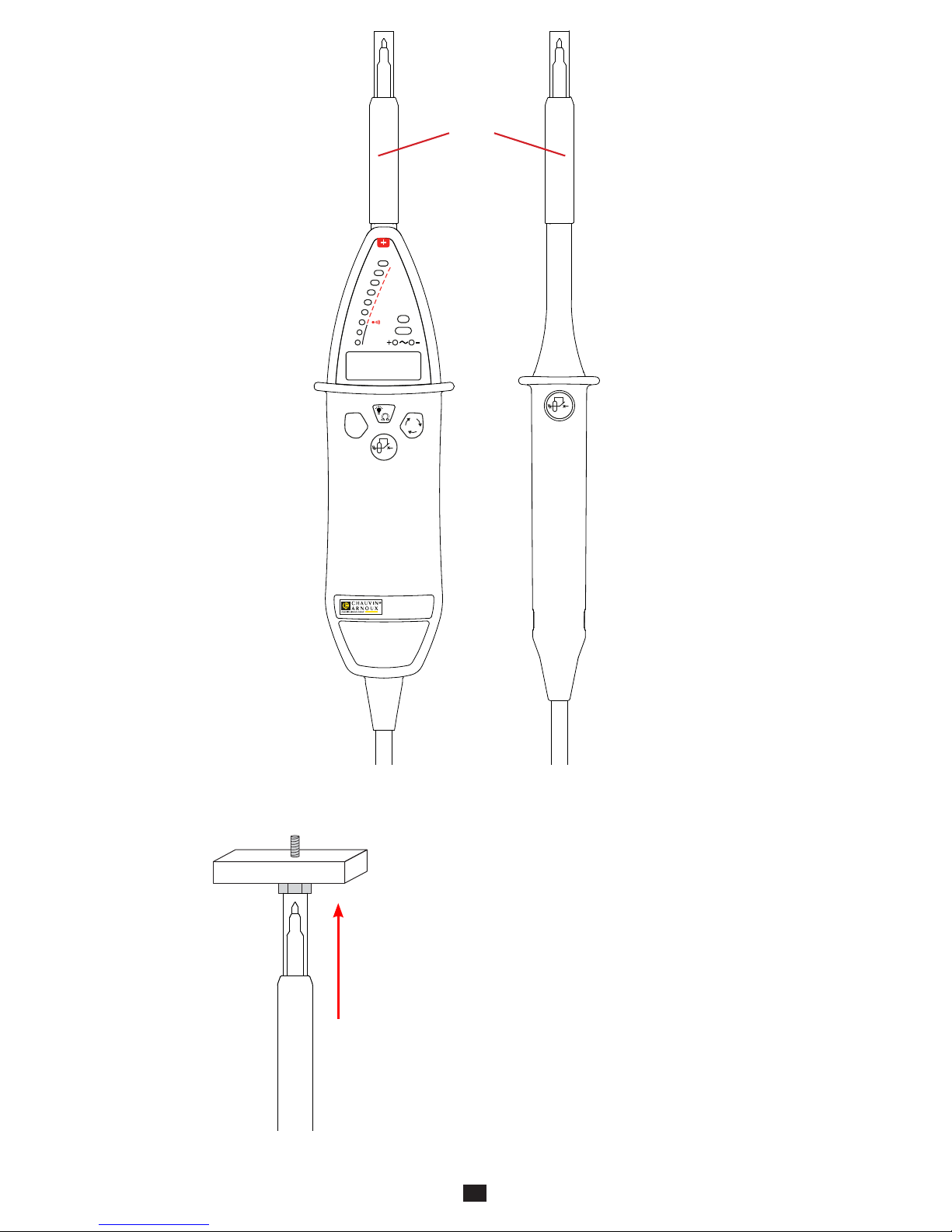

Les bouts des pointes de touche peuvent se retirer.
1.4. C.A 773 IP2X
Voir le § 2.8.
1.4. FONCTIONNALITÉS
Le C.A 773 est un Détecteur De Tension (DDT) à voyants.
Il est conforme aux prescriptions de la norme IEC 61243-3.
La fonction principale du C.A 773 est la Vérification d’Absence de Tension (VAT).
Il détecte les tensions dangereuses, c’est à dire supérieure à la TBT (très basse
tension : 50 V
ac
ou 120 V
dc
), même si les piles de l’appareil sont usées ou absentes.
Ses autres fonctions sont :
Indication d’une tension comprise entre 12 et 1000 V
ac
ou 1400 V
dc
avec indication
de la polarité.
Indication de la qualité du niveau de continuité.
Indication de la position de la phase.
Indication de l’ordre des phases.
Commutation de charge (contrôle du déclenchement des différentiels 30 mA).
Les tensions indiquées sur le C.A 773 sont des tensions nominales. Assurez-vous
qu’il sera utilisé sur des réseaux de tensions normalisées.
SAFETY TESTER
1
0
0
0
V
C
A
T
.
I
V
ELV
Ph
AC
DC
V
400
230
127
50
690
1000
1400
12
24
+
C.A 773
DC
L1
AUTO
TEST
30mA
30mA
L3
L1
L2

7
2. UTILISATION
Cet appareil est un détecteur. Les indications qu’il fournit ne doivent pas être utili-
sées à des fins de mesure.
2.1. AUTO TEST
Avant d’utiliser le C.A 773, procédez à un autotest. Il permet de vérifier l’intégrité
du cordon et des pointes de touche, le bon fonctionnement du circuit électronique
et un niveau de tension suffisant pour les piles.
Connectez la pointe de touche rouge sur la borne + et la pointe de touche noire
sur la borne L1.
Amenez les 2 pointes de touche en contact et appuyez sur le bouton AUTO TEST.
Maintenez l’appui autant que nécessaire.
Si tous les voyants de l’appareil sauf ELV s’allument, que le signal sonore retentit,
et que l’afficheur numérique indique «ready» (prêt) alors l’appareil fonctionne
correctement et peut être utilisé.
SAFETY TESTER
1
0
0
0
V
C
A
T
.
I
V
C.A 773
ELV
Ph
AC
DC
V
400
230
127
50
690
1000
1400
12
24
+
DC
L1
AUTO
TEST
30mA
30mA
L3
L1
L2
Ω

+
ELV
Ph
AC
DC
V
400
230
127
50
690
1000
1400
12
24
+
DC
Si un voyant sur deux s’allume ainsi que le symbole , c’est qu’il faut remplacer les
piles (voir § 4.2).
+
ELV
Ph
AC
DC
V
400
230
127
50
690
1000
1400
12
24
+
DC

8
Si un voyant sur trois s’éteint et que l’afficheur indique «bad» (mauvais), c’est
qu’il y a un problème au niveau des cordons. Vérifiez qu’elles sont correctement
branchées et qu’elles sont bien en contact et appuyez à nouveau sur le bouton
AUTO TEST. Si le problème persiste encore, l’appareil ne doit plus être utilisé.
Si aucun voyant n’est allumé, remplacez les piles (voir § 4.2). Si le problème
persiste avec des piles neuves, l’appareil est défectueux et doit être envoyé en
réparation (voir § 4.4).
Après chaque mesure, refaites un autotest afin de valider le bon fonctionnement
de l’appareil.
Dans une atmosphère bruyante, assurez-vous de bien entendre le signal sonore
émis par l’appareil.
Remarque : Si le bouton AUTO TEST est maintenu appuyé plus de 10 secondes
alors que les pointes de touche ne sont pas en contact, l’appareil se
met en veille.
2.2. ÉCLAIRAGE DU POINT DE MESURE
Le C.A 773 permet d’éclairer le point de mesure grâce à un voyant blanc situé sous
la pointe de touche rouge.
Pour allumez la lumière, appuyez sur le bouton
Ω
.
SAFETY TESTER
1
0
0
0
V
C
A
T
.
I
V
C.A 773
ELV
Ph
AC
DC
V
400
230
127
50
690
1000
1400
12
24
+
DC
AUTO
TEST
30mA
L3
L1
L2
Ω

+
ELV
Ph
AC
DC
V
400
230
127
50
690
1000
1400
12
24
+
DC
Pour éteindre la lumière, appuyez à nouveau sur le bouton
Ω
ou attendez qu’elle
s’éteigne automatiquement au bout de 10 secondes environ.

9
2.3. DÉTECTION DE TENSION
Connectez la pointe de touche rouge sur la borne +et la pointe de touche noire
sur la borne L1.
Placez vos mains derrière la garde de l’appareil et de la pointe de touche.
Position limite des mains.
Placez les pointes de touche sur l’élément à tester et maintenez fermement le
contact.
Il n’est pas nécessaire d’allumer le C.A 773 car il se met en fonctionnement auto-
matiquement. La tension s’affiche sur le bargraphe et sur l’afficheur numérique.
Si la tension présente est :
alternative : les voyants s’allument pour indiquer sa valeur et les voyants +(vert)
et -(orange) sont allumés.
SAFETY TESTER
1
0
0
0
V
C
A
T
.
I
V
C.A 773
ELV
Ph
AC
DC
V
400
230
127
50
690
1000
1400
12
24
+
DC
L1
AUTO
TEST
30mA
L3
L1
L2
30mA
Ω
ELV
Ph
AC
DC
V
400
230
127
50
690
1000
1400
12
24
+
DC
V
AC
continue : les voyants s’allument pour indiquer sa valeur et le voyant +(vert) ou
le voyant - (orange) s‘allume pour indiquer la polarité.
ELV
Ph
AC
DC
V
400
230
127
50
690
1000
1400
12
24
+
DC
V
DC
dangereuse (> 50 V
ac
ou 120 V
dc
) : le voyant ELV (rouge) clignote d’autant plus
rapidement que la tension présente est élevée et l’appareil émet des bips sonores.
ELV : Extra Low Voltage ou Très Basse Tension de Sécurité (TBT). Ce voyant redondant
indique que la tension est supérieure à la TBT.

10
Les deux premiers voyants du bargraphe sont verts pour indiquer que la tension
n’est pas dangereuse et l’appareil n’émet pas de bip. Les suivants sont rouges
et l’appareil émet des bips.
Si la tension dépasse 1000 V
ac
ou 1400 V
dc
, l’afficheur numérique indique «over-
load» (dépassement de gamme). Le bargraphe et le signal sonore restent actifs.
ELV
Ph
AC
DC
V
400
230
127
50
690
1000
1400
12
24
+
DC
ELV
Ph
AC
DC
V
400
230
127
50
690
1000
1400
12
24
+
DC
SAFETY TESTER
1
0
0
0
V
C
A
T
.
I
V
C.A 773
ELV
Ph
AC
DC
V
400
230
127
50
690
1000
1400
12
24
+
DC
L1
Ω
AUTO
TEST
30mA
L3
L1
L2
30mA
Ω
R
2.4. INDICATION DE LA QUALITÉ DU NIVEAU DE CONTINUITÉ
Comme pour la détection de tension, connectez la pointe de touche rouge sur la
borne + et la pointe de touche noire sur la borne L1.
Placez vos mains derrière la garde de l’appareil et de la pointe de touche.
Placez les pointes de touche sur l’élément à tester et maintenez fermement le
contact.
Si le voyant ELV s’allume seul, les piles sont usées ou absentes.
Si l’appareil n’a pas été utilisé depuis plus de 10 minutes ou s’il a été placé en veille,
effectuez d’abord un autotest afin de le placer en veille active.
Maintenez le bouton
Ω
appuyé.
Si aucune tension n’est détectée, le C.A 773 effectue une mesure de continuité.
Le résultat n’est indiqué que sur l’afficheur numérique.

11
S’il est inférieur à 125 W, l’appareil émet un signal sonore continu.
2.5. DÉTECTION DE PHASE
Le C.A 773 effectue une détection de phase unipolaire. C’est à dire qu’il suffit de
brancher une seule pointe de touche pour savoir si une phase est présente.
Pour fonctionner correctement, la détection de phase doit être utilisée sur des
réseaux référencés à la terre.
Elle permet, par exemple, de savoir où se trouve la phase sur une prise pour un
réseau référencé à la terre.
Connectez la pointe de touche rouge sur la borne L1.
Placez vos mains derrière la garde de l’appareil.
Placez la pointe de touche sur l’élément à tester et maintenez fermement le contact.
SAFETY TESTER
1
0
0
0
V
C
A
T
.
I
V
C.A 773
+
ELV
Ph
AC
DC
V
400
230
127
50
690
1000
1400
12
24
+
DC
AUTO
TEST
30mA
L3
L1
L2
30mA
Ω
Si la pointe de touche est bien sur la phase, le voyant Ph (phase) clignote l’appareil
émet des bips sonores.
ELV
Ph
AC
DC
V
400
230
127
50
690
1000
1400
12
24
+
DC
Attention : ce n’est pas parce que le voyant Ph ne clignote pas qu’il n’y a pas de
tension dangereuse sur la prise.
2.6. ORDRE DES PHASES
Placez la pointe de touche noire sur la première phase du système triphasé et la
pointe de touche rouge sur la deuxième phase. L’appareil indique la tension présente.
Appuyez sur le bouton .

12
SAFETY TESTER
1
0
0
0
V
C
A
T
.
I
V
C.A 771
ELV
Ph
AC
DC
V
400
230
127
50
690
1000
1400
12
24
+
DC
L1
AUTO
TEST
30mA
L3
L1
L2
30mA
Ω
L3
PE
N
L1
L2 
Lorsque la référence est acquise, le C.A 773 émet deux bips aigus, et «reference»
s’affiche en fixe.
Déplacez alors la pointe de touche rouge sur la dernière phase du système.
Si la tension est inférieure à 50 V
ac
ou continue, la mesure n’est pas possible.
Sinon, l’appareil indique qu’il prend la référence de tension en faisant clignoter
«référence» sur l’afficheur.
S’il y a un problème, c’est à dire si l’appareil ne détecte pas de changement de
phase dans les 10 secondes ou si les phases ne sont pas équilibrées, il signale une
erreur en émettant deux bips graves et en affichant «erreur».
SAFETY TESTER
1
0
0
0
V
C
A
T
.
I
V
C.A 773
ELV
Ph
AC
DC
V
400
230
127
50
690
1000
1400
12
24
+L1
AUTO
TEST
30mA
L3
L1
L2
30mA
Ω
L3
PE
N
L1
L2
L’appareil indique qu’il fait la mesure en affichant «measurement».
Sinon, l’appareil indique le sens de rotation des phases :
L123 et en émettant un bip grave suivi d’un bip aigu,
ou L132 et en émettant un bip aigu suivi d’un bip grave.

13
2.7. COMMUTATION DES CHARGES
Dans la détection de tension, s’il y a une tension perturbatrice à proximité de
l’élément testé, l’appareil peut indiquer la présence d’une tension de service alors
qu’il n’y en a pas.
Si cette tension est < 400 V, l’appui sur les deux touches
30mA
permet de distinguer
une tension perturbatrice d’une tension de service. S’il s’agit d’une tension pertur-
batrice, l’indication de tension disparaît pendant l’appui.
Sur des systèmes équipés de disjoncteurs différentiels 30 mA, il est possible de les
déclencher en utilisant ce double appui.
Placez la pointe de touche +sur la phase et la pointe de touche noire sur le
conducteur de protection, ces deux conducteurs appartenant au circuit protégé
par le différentiel à tester.
Une indication de tension apparaît sur le bargraphe et sur l’afficheur numérique.
Appuyez sur les deux touches
30mA
, celle de l’appareil et celle de la pointe de touche.
SAFETY TESTER
1
0
0
0
V
C
A
T
.
I
V
C.A 773
ELV
Ph
AC
DC
V
400
230
127
50
690
1000
1400
12
24
+
DC
L1
AUTO
TEST
30mA
L3
L1
L2
30mA
Ω


L
N
PE
30 mA
Si la tension mesurée est comprise entre 8 Veff et 400 Veff, le test est déclenché.
Si la tension est de 230 Veff, le différentiel 30 mA déclenche et l’indication de tension
disparaît du bargraphe et de l’afficheur numérique.
Ce test génère un courant important qui fait chauffer l’appareil. Lorsqu’il est trop
chaud, il faut attendre qu’il refroidisse pour pouvoir continuer à utiliser cette fonction.
2.8. POINTES DE TOUCHE IP2X
Les cordons à pointe de touche IP2X sont livrés avec l’appareil (C.A 773 IP2X) ou
en option (C.A 773) selon le modèle commandé.
L’utilisation d’accessoires IP2X est un élément complémentaire de sécurité. Ces
accessoires peuvent être obligatoires dans certains pays.
En France, les normes (NF C 18-510, UTE C 18-510) et les décrets gouvernementaux
en imposent l’usage.
Connectez la pointe de touche rouge IP2X sur la borne + et la pointe de touche
noire IP2X sur la borne L1.

14
SAFETY TESTER
1
0
0
0
V
C
A
T
.
I
V
ELV
Ph
AC
DC
V
400
230
127
50
690
1000
1400
12
24
+
C.A 773
DC
L1
50
12
24
AUTO
TEST
30mA
30mA
L3
L1
L2
Ω
Pointes de
touche IP2X
Pour effectuer un test, placez la pointe sur l’objet à
tester et appuyez pour faire coulisser la protection.

15
3. CARACTÉRISTIQUES
3.1. CONDITIONS DE RÉFÉRENCE
Grandeur d’influence Valeurs de référence
Température 23 ± 5 °C
Humidité relative 45 à 75 % HR
Tension d’alimentation 3 ± 0,1 V
Fréquence du signal mesuré DC ou 45 à 65 Hz
Type de signal sinusoïdal
Champ électrique extérieur < 1 V/m
Champ magnétique DC extérieur < 40 A/m
3.2. CARACTÉRISTIQUES ÉLECTRIQUES
3.2.1. TENSION
Tensions nominales : 12, 24, 50, 127, 230, 400, 690, 1000 V
ac
/ V
dc
et 1400 V
dc
.
Incertitude intrinsèque : ± (3% + 5 pt)
Résolution : 0,1 V de 1 à 299,9 V
1 V à partir de 300 V
Fréquence de fonctionnement : DC et 16,67 à 800 Hz.
Intensité d’entrée maximale : 3,5 mA
rms
.
Impédance d’entrée > 500 kW.
Temps de réponse < 500 ms.
Temps de réponse du voyant ELV < 1 s.
La LED correspondant à la tension V s’allume avant que la tension atteigne 85%V.
Si la tension présente est < 12 V, aucun voyant n’est allumé.
Si la tension présente est < 1 V, l’affichage numérique est éteint.
Le C.A 773 doit être utilisé uniquement sur des réseaux de tensions normalisées.
Cycle de fonctionnement : 30 s (durée maximale pendant laquelle l’appareil peut
être connecté à un élément sous tension) - 240 s (temps de repos minimal pendant
lequel le détecteur ne doit pas être connecté à un élément sous tension).
3.2.2. CONTINUITÉ
La détection de continuité est inhibée si une tension > 1 V est présente.
Domaine de mesure : 0 à 3 kW
Incertitude intrinsèque : ± (3% + 5 pt)
Résolution : 0,1 Wde 1 à 299,9 W
0,001 kWde 0,3 à 3 kW
Seuil de déclenchement du signal sonore :100 W-0% +50%
Courant de test ≤1 mA
Tension en circuit ouvert ≤5 V
3.2.3. REPÉRAGE DE PHASE
15 Hz < fréquence < 65 Hz
50 V
ac
< tension < 1000 V
ac
pour 45 Hz < fréquence ≤65 Hz
150 V
ac
< tension < 1000 V
ac
pour fréquence < 45 Hz

16
3.2.4. ORDRE DES PHASES
Fréquence comprise entre 45 et 400 Hz.
Tension comprise entre 50 et 1000 V
ac
entre phases.
Temps d’acquisition des informations après contact ≤1 s.
Temps de rétention de l’information : 10 s.
Taux de déséquilibre admissible en amplitude : 20%.
Taux d’harmoniques admissible en tension : 10%.
Réjection des trames de télécommande EDF (TCC-175 Hz-188 Hz).
3.2.5. COMMUTATION DE CHARGE
Charge commutée : environ 8 kW.
Courant crête : 90 mA.
Courant consommé à 230 V
ac
: 30 mA.
Déclenchement entre 8 et 400 V
ac
.
Protection contre les surcharges au bout de 10 secondes à 230 V et 2 secondes
à 400 V.
3.3. CONDITIONS D’ENVIRONNEMENT
L’appareil est de type N. Il doit être utilisé dans les conditions suivantes :
100
90
80
70
60
50
40
30
20
10
0
-50 -40 -30 -20 -10 0 10 20 30 40 50 60 70 80 90
°C
321
%HR
1 : Domaine de référence
2 : Domaine de fonctionnement
-15 à +45°C et 20 à 95 % HR hors condensation.
3 : Domaine de stockage (sans pile)
-40 à +70°C et 20 à 95 % HR hors condensation.
En cas de non utilisation prolongée ou de stockage, retirer les piles du boîtier.
Utilisation en intérieur et en extérieur sans pluie.
Degré de pollution : 2.
Altitude : < 2000 m.

17
3.4. ALIMENTATION
L’alimentation du C.A 773 est réalisée par deux piles 1,5 V alcaline (type AA ou LR6).
L’autonomie est de 2 500 mesures de 10 secondes.
Les piles peuvent être remplacées par des accumulateurs rechargeables, mais
l’autonomie sera bien moindre.
3.5. CARACTÉRISTIQUES CONSTRUCTIVES
Dimensions (L x l x P)
de l’appareil 228 x 60 x 39 mm
de la pointe de touche 218 x 35 x 25 mm
Masse 350 g environ
Cordon longueur 1 m
Indice de protection
IP 65 selon IEC 60529
IK 06 - 1J - Méthode Eha marteau pendulaire selon IEC 50102
Chute 2 mètres.
3.6. CONFORMITÉ AUX NORMES INTERNATIONALES
Détecteur de tension bipolaire EN 61243-3 Ed. 2 de 2010.
Conforme aux prescriptions de la NFC 18-510.
L’appareil est conforme selon l’IEC 61010-1, 1000V CAT IV.
3.7. COMPATIBILITÉ ÉLECTROMAGNÉTIQUE
Émission et immunité en milieu industriel selon IEC 61326-1.

18
4. MAINTENANCE
Excepté les piles, l’appareil ne comporte aucune pièce susceptible d’être
remplacée par un personnel non formé et non agréé. Toute intervention non
agréée ou tout remplacement de pièce par des équivalences risque de com-
promettre gravement la sécurité.
4.1. NETTOYAGE
L’appareil doit être maintenu en parfait état de propreté.
Pour procéder au nettoyage, déconnectez tout branchement de l’appareil.
Utilisez un chiffon doux, légèrement imbibé d’eau savonneuse. Rincez avec un
chiffon humide et séchez rapidement avec un chiffon sec ou de l’air pulsé. N’utilisez
pas d’alcool, de solvant ou d’hydrocarbure.
4.2. REMPLACEMENT DES PILES
Toute manipulation de la trappe à piles doit se faire sur un appareil propre et dans
un environnement propre.
Si, lors de l’auto test, le symbole s’affiche, vous devez remplacer les piles.
Déconnectez tout branchement de l’appareil.
A l’aide d’un tournevis, dévissez les deux vis imperdables de la trappe à pile située
sous l’appareil.
Retirez les piles usagées et remplacez-les par deux piles neuve (piles 1,5 V alcaline
de type AA ou LR6).
Refermez la trappe à pile et assurez-vous de sa fermeture complète et correcte.
Revissez les deux vis.
Les piles et les accumulateurs usagés ne doivent pas être traités comme
des déchets ménagers. Rapportez-les au point de collecte approprié
pour le recyclage.
4.3. VÉRIFICATION MÉTROLOGIQUE
Comme tous les appareils de mesure ou d’essais, une vérification pério-
dique est nécessaire.
Nous vous conseillons une vérification annuelle de cet appareil. Pour les vérifications
et étalonnages, adressez-vous à nos laboratoires de métrologie accrédités COFRAC
ou aux centres techniques MANUMESURE.
Renseignements et coordonnées sur demande :
Tél. : [phone] - Fax : [phone]
4.4. RÉPARATION
Pour les réparations sous garantie et hors garantie, contactez votre agence commer-
ciale Chauvin Arnoux la plus proche ou votre centre technique régional Manumesure
qui établira un dossier de retour et vous communiquera la procédure à suivre.
Coordonnées disponibles sur notre site :
http://www.chauvin-arnoux.com

19
ou par téléphone aux numéros suivants :
02 31 64 51 55 (centre technique Manumesure),
01 44 85 44 85 (Chauvin Arnoux).
Pour les réparations hors de France métropolitaine, sous garantie et hors garantie,
retournez l’appareil à votre agence Chauvin Arnoux locale ou à votre distributeur.
5. GARANTIE
Notre garantie s’exerce, sauf stipulation expresse, pendant douze mois après la
date de mise à disposition du matériel. L’extrait de nos Conditions Générales de
Vente sera communiqué sur demande.
La garantie ne s’applique pas suite à :
une utilisation inappropriée de l'équipement ou à une utilisation avec un matériel
incompatible ;
des modifications apportées à l'équipement sans l'autorisation explicite du service
technique du fabricant ;
des travaux effectués sur l'appareil par une personne non agréée par le fabricant ;
une adaptation à une application particulière, non prévue par la définition du matériel
ou non indiquée dans la notice de fonctionnement ;
des dommages dus à des chocs, chutes ou inondations.

20
6. POUR COMMANDER
Détecteur de tension C.A 773 ..........................................................P01191773
Livré avec :
une pointe de touche rouge Ø 2 mm,
une pointe de touche noire Ø 2 mm,
un capuchon de protection pour les pointes de touche,
une attache velcro,
deux piles alcaline AA ou LR6,
une notice de fonctionnement 5 langues,
un certificat de vérification.
Détecteur de tension C.A 773 IP2X .................................................P01191773A
Livré avec :
une pointe de touche rouge IP2X Ø 4 mm,
une pointe de touche noire IP2X Ø 4 mm,
une attache velcro,
deux piles alcaline AA ou LR6,
une notice de fonctionnement 5 langues,
un certificat de vérification.
6.1. ACCESSOIRES ET RECHANGE
Pointes de touche Ø 2 x 4 mm (une rouge et une noire) .................... P0112123Z
CAT IV CAT IV
Pointes de touche Ø 2 x 15 mm (une rouge et une noire) .................. P01102124Z
Pointes de touche Ø 4 x 15 mm (une rouge et une noire) .................. P01102125Z
