Child Craft Redmond F02819 User manual

1
AB20408D
Assembled Dresser
5216 Portside Dr., Medina, OH 44256 USA • PH: 1 330.723.0599 • FAX: [phone]
www.childcraftbaby.com
Redmond™ Dresser
ASSEMBLY ASSISTANCE
IMPORTANT: Retain for future reference and
read carefully.
Child Craft strives for the highest quality in our
products but occasionally a missing part or
problem can occur during assembly.
If any parts are missing or broken or you need
assistance with assembly, DO NOT return the
product to your dealer. Go to our website at
www.childcraftbaby.com or call 1-330-723-0599
(Monday through Friday, 9:00 a.m.– 4:00 p.m.
Eastern Time). Please have the model number and
manufacture date available when you call or write
us at:
Child Craft, 5216 Portside Dr., Medina, OH. 44256
KEEP INSTRUCTIONS FOR FUTURE USE .
FOR CUSTOMER SERVICE CALL
330-723-0599. DO NOT CALL
RETAILER OR RESELLER FOR SERVICE
AS THEY ARE NOT AUTHORIZED TO
RESOLVE ANY SERVICE ISSUES.
FOR WARRANTY AND FEDERAL SAFETY STANDARD
COMPLIANCE CERTIFICATES, PLEASE VISIT OUR
WEBSITE AT
www.childcraftbaby.com
Record the information for your product
here:
Model number:
Manufacture date:
PO number:
• Adult assembly required.
• Read all instructions BEFORE assembly and USE
of product.
• Unpack carton, remove packing materials,
including polybag. Identify and check all parts.
ASSEMBLY INSTRUCTIONS
Model Covered: F02819
AB20408.G23

2

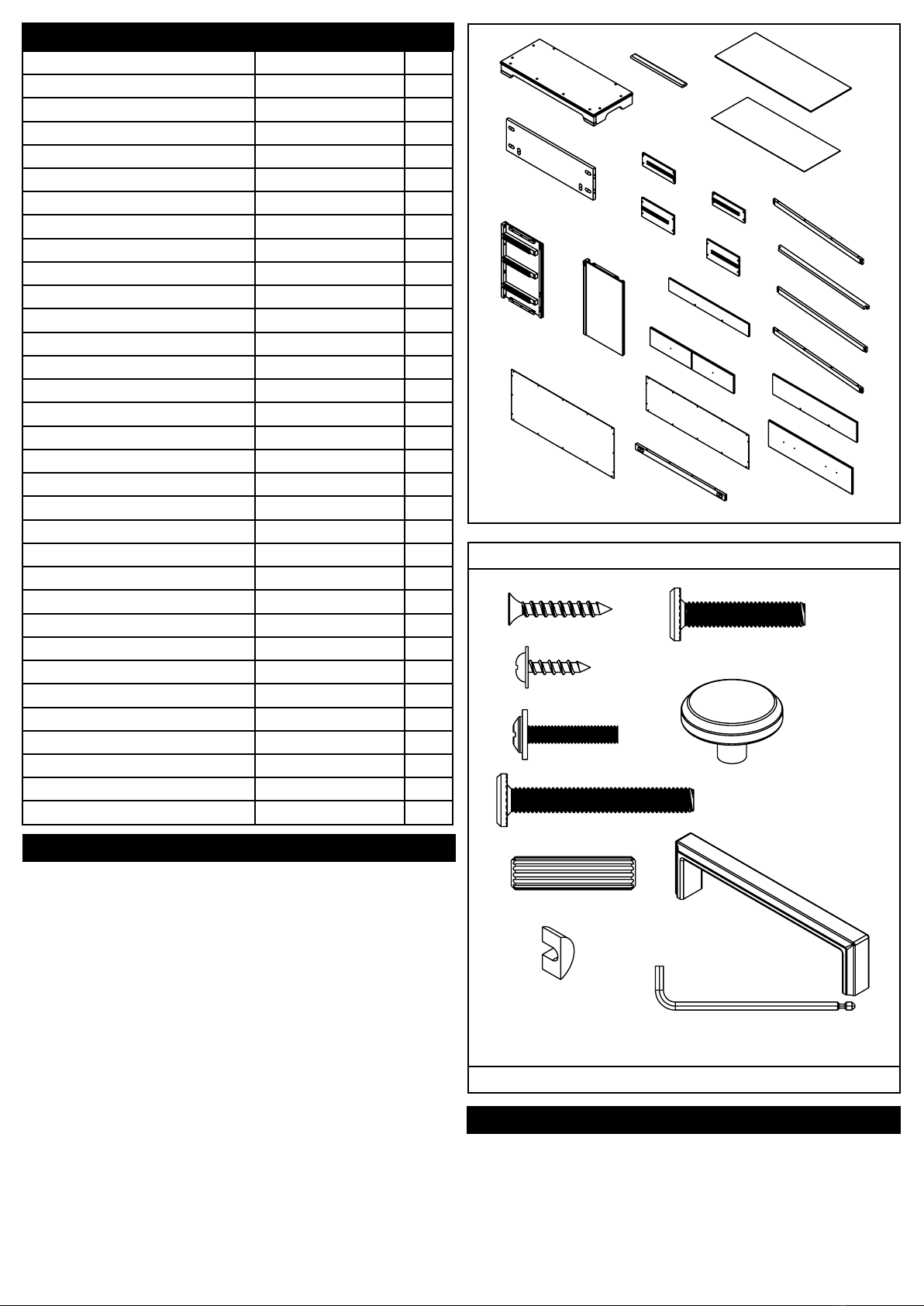

Part Description Part Number QTY
A. Dresser Bottom 23101625 1
B. Back Bottom Panel 23101571 1
C. Dresser Left Side 23101627 1
D. Back Cover Panel Top 23101569 1
E. Dresser Right Side 23101629 1
F. Drawer Support 23101641 6
H. Top Drawer Left Side 23101677 1
I. Lower Drawer Right Side 23101638 2
J. Top Drawer Back 23101680 1
K. Top Drawer Front 23101673 1
L. Back Cover Panel Bottom 23101570 1
M. Dresser Top 23101578 1
N. Drawer Bottom 23101640 3
O. Top Drawer Right Side 23101679 1
P. Lower Drawer Left Side 23101636 2
Q. Top Front Rail 23101573 1
R. Front Drawer Divider Rail 23101575 1
S. Back Top Rail 23101572 1
T. Front Center Rail 23101576 1
U. Bottom Front Rail 23101574 1
V. Lower Drawer Back 23101639 2
W. Lower Drawer Front 23101632 2
AA. Flat Head Wood Screw 11201226 30
BB. Washer Head Screw 11201225 30
CC. Pan Head Machine Screw 11201228 10
DD. 6mm Allen Head Bolt 45 mm 11201221 20
EE. Dowel 8mm x 30 mm 11201224 14
FF. Half Moon Connector 11201222 8
GG. 6mm Allen Head Bolt 30 mm 11201220 16
HH. Drawer Knob 11201281 2
II. Drawer Pull 11201282 4
JJ. Allen Wrench 4mm 11201223 1
Hardware Package
Furniture Parts
PARTS LIST
PREPARATION
Carefully remove and lay out all hardware and parts.
Check quantities and match the parts list.
Construct furniture on an even at oor.
Note: during the assembly process whenever using screws
or bolts, check each with the parts list by letter and size
identication. Place each screw or bolt on the diagram of the
item which is sketched actual size. Be sure to use the proper
size specied in the assembly directions. If any parts are
missing or broken or you need assistance with assembly
DO NOT return your product to the dealer.
Please identify the furniture by the model number
identication stamped on the assembly when you call or
write to Child Craft. Make note of all identification numbers
and include this information with your request.
DO NOT Substitute Parts!
IMPORTANT NOTE: During the assembly process it may
be necessary to temporarily loosen fasteners installed in
an earlier step to allow adjustments in proper alignment
for other parts. Alway remember to retighten securely
after this process.
SUGGESTED TOOLS
#2 Medium Straight Screwdriver
AB20408.G21
A
B
C
D
F
H
I
J
K
O
P
M
N
Q
R
S
T
U
V
L
E
W
AB20408.G22
AA
BB
CC
GG
HH
II
DD
EE
FF JJ

3
STEP 1
STEP 2
#2 Medium Straight Screwdriver
AB20408.G1
DD x 2
FF x 2
B
A
A x 1
B x 1
DD x 2
FF x 2
C x 1
DD x 2
EE x 2
FF x 2
AB20408.G2
EE x 2
FF x 2
DD x 2
C

4
STEP 3
STEP 4
S x 1
DD x 1
EE x 2
FF x 1
GG x 2
AB20408.G3
GG x 2
EE x 2
FF
S
DD
E x 1
DD x 3
EE x 4
FF x 3
AB20408.G4
E
EE x 4
DD x 3 FF x 3

5
STEP 5
STEP 6
GG x 2
AB20408.G5
GG x 2
T x 1
U x 1
EE x 4
GG x 4
AB20408.G6
T
U
EE x 4
GG x 4

6
STEP 7
STEP 8
DD x 4
DD x 4
AB20408.G7
EE x 2
GG x 4
R x 1
Q x 1
AB20408.G8
R
GG x 2
EE x 2
Q
GG x 2

7
STEP 9
STEP 10
M x 1
DD x 8
GG x 4
AB20408.G9
M
DD x 8
GGx4
BB x 30
D x 1
L x 1
AB20408.G10
D
L
BB x 30

8
STEP 11
STEP 12
H x 1
K x 1
O x 1
AA x 4
AB20408.11
AA x 4
O H
K
F x 2
N x 1
AB20408.G12
N
F x 2

9
STEP 13
STEP 14
J x 1
AA x 6
AB20408.G13
J
AA
AA
AA
CC x 2
HH x 2
AB20408.G14
HH
CC

10
STEP 15 x 2
STEP 16 x 2
I x 1
P x 1
W x 1
AA x 4
AB20408.G15
W
I
P
AA
AA
AA
F x 2
N x 1
N
AB20408.G16
F

11
STEP 17 x 2
STEP 18 x 2
V x 1
AA x 6
AB20408.G17
V
AA
AA
AA
CC x 4
II x 2
AB20408.G18
II
CC x 4

12
DRAWER REMOVAL
DRAWER INSTALLATION
These slide
sections mounted on
cabinet must be fully
extended for installation
Drawers may need
to be pushed in and out
to properly set slides
This Slide section
mounted to drawer
AB20408.G19
AB20378_G20

13
MAINTENANCE, CLEANING, AND STORAGE
MAINTENANCE:
Upon completion of the assembly, check to make sure all screws, bolts and connectors are tightened and
secure.
Periodically check furniture for damaged hardware, loose joints, missing parts or sharp edges before and
after assembly and frequently during use.
DO NOT use furniture if any parts are missing or broken.
If any parts are missing, broken or you need assistance DO NOT return furniture to your dealer.
Call Child Craft at 330-723-0599 and include model identication numbers recorded on page 1.
DO NOT substitute parts.
CLEANING:
Mix a mild solution of gentle dishwashing soap and water, apply to surface using a clean cloth lightly
dampened in the solution. Rinse well with clear water using a soft clean cloth, then dry all surfaces with a
soft dry cloth.
DO NOT use abrasive cleaners or any cleaners with harsh chemicals that would contact a child’s
skin, scouring pads, steel wool or coarse rags. This furniture should be treated the same as any ne
furniture.
STORAGE:
When storing furniture use caution as extreme temperature or humidity changes could be harmful.
Use caution when a vaporizer is in use. Always aim vapor stream away from furniture as well as
away from any wood furniture item.
After completing the assembly the user is advised to read and be aware of ALL WARNINGS,
CAUTIONS, CLEANING, STORAGE USE AND MAINTENANCE. Please store the complete set of
assembly directions for future referral.
5216 Portside Dr.
Medina,Ohio 44256 USA
Telephone: [phone]
Fax: [phone]
www.childcraftbaby.com
IMPORTED BY:
Foundations Worldwide Inc.
30 Casebridge Court
Scarborough, ON M1B 3M5 CAN
330.722.5033
WARNING
WARNING
Serious or fatal crushing injuries can occur from furniture tipover. To help prevent tipover:
• Install tipover restraint provided.
• Place heaviest items in the lower drawers.
• Do not set TVs or other heavy objects on the top of this product.
• Never allow children to climb or hang on drawers, doors, or shelves.
• Never open more than one drawer at a time.
Use of tipover restraints may only reduce, but not eliminate, the risk of tipover.
