clage DCX13 ELECTRONIC MPS Instruction Manual

Montážní návod pro odborníky
Installing instructions for the professional
06.17
cs > 
en > 
E-Průtokový ohřívač vody DCX / DCX13
E-convenience instant water heater
DCX / DCX 13

2
CZ
DCX ELECTRONIC MPS®/ DCX13 ELECTRONIC MPS®
Obsah
1. Přehled .......................................................................................................3
2. Bezpečnostní pokyny ...........................................................................................4
3. Technické údaje................................................................................................5
4. Rozměry ......................................................................................................6
5. Instalace......................................................................................................6
Montážní místo ................................................................................................ 6
Montážní příslušenství ..........................................................................................7
Montáž nástěnného držáku ......................................................................................8
Montáž připojovacího příslušenství................................................................................9
Montáž přístroje ...............................................................................................9
6. Přímé napojení ...............................................................................................10
7. Elektropřipojení...............................................................................................11

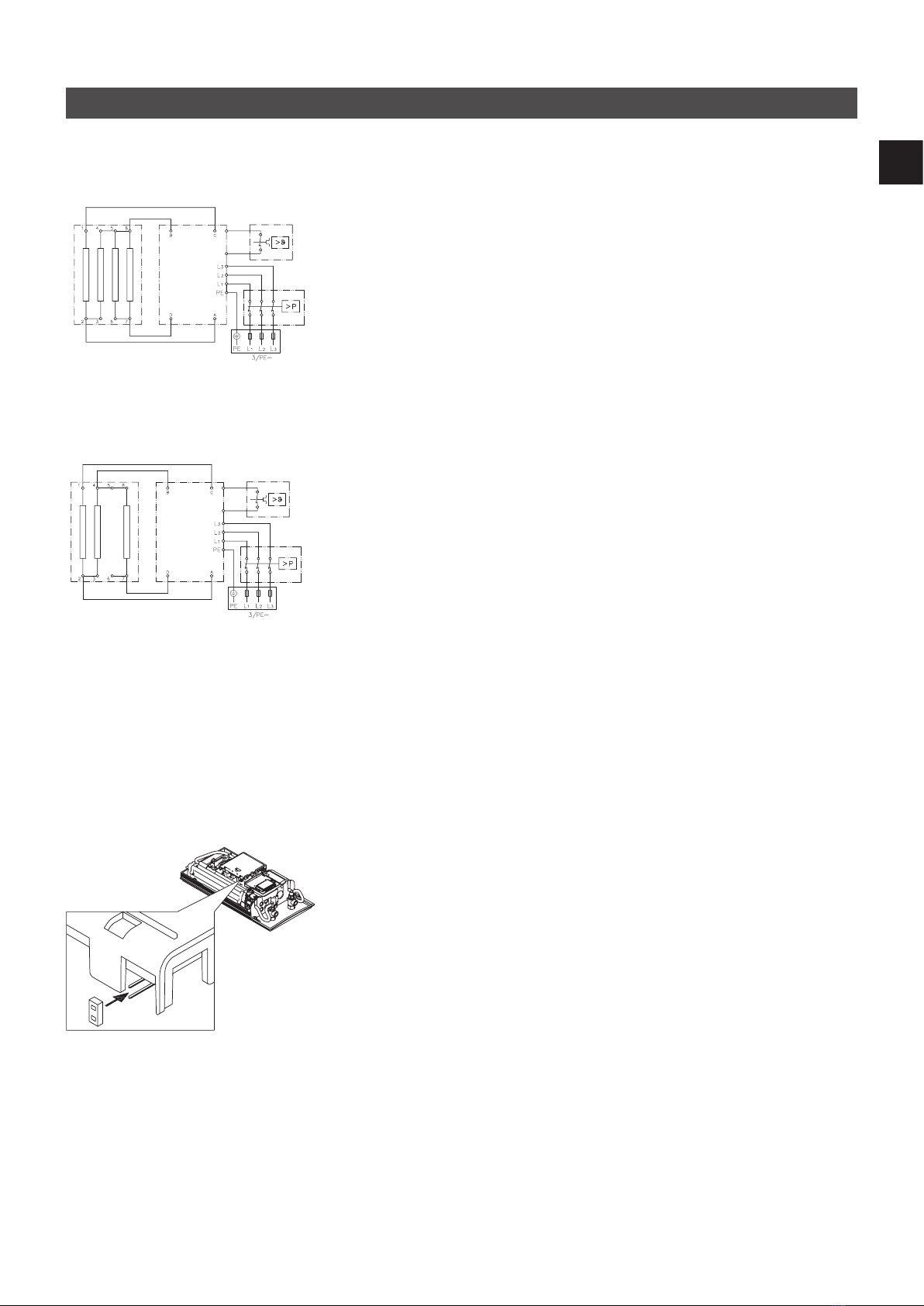

Schéma DCX..................................................................................................11
Schéma DCX13 ...............................................................................................11
Stavební připravenost ..........................................................................................11
Relé pro odpojení .............................................................................................11
Elektrické připojení zdola .......................................................................................12
Elektrické připojení shora .......................................................................................12
8. První vedení do provozu ........................................................................................13
Nastavení jmenovitého výkonu ..................................................................................13
9. Údržba ......................................................................................................14

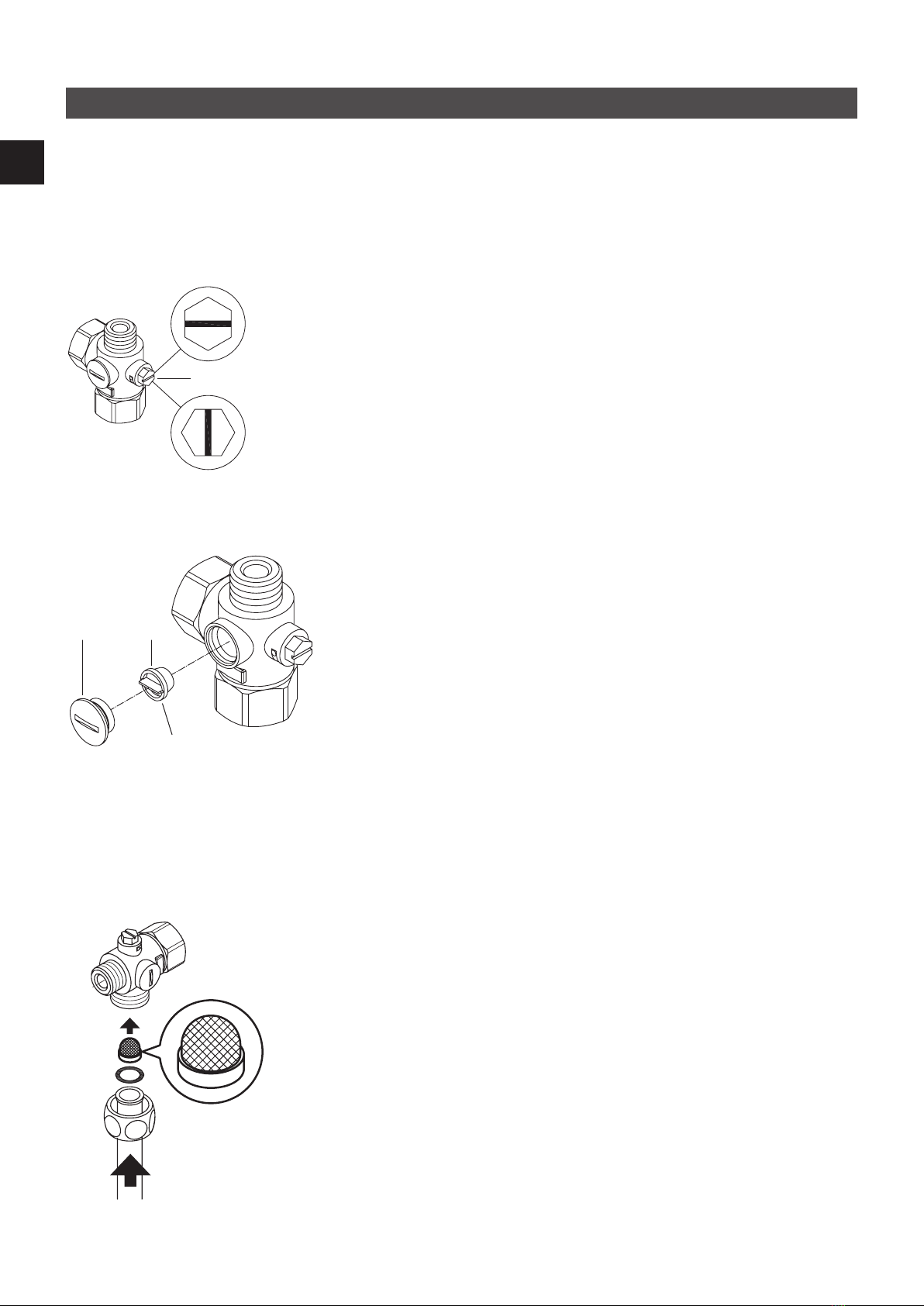

Čištění a výměna filtračního sítka ................................................................................14
Čištění a výměna filtračního sítka s přímým napojením ..............................................................14
10. Životní prostředí a recyklace ...................................................................................15

CLAGE
3
CZ
1. Přehled
Při objednávkách náhradních dílů vždy uvádějte typ přístroje a sériové číslo!
Spojovací trubka
Kryt elektroniky
Elektronika
Zavírací držák
Svorkovnice Elektro
připojení
Vstupní trubka
Připojení studené vody
Kryt proti stříkající voděPrůchodkaZávitová vsuvka G½ palce
Jemný filtr
Spodní rám
DCX Horní kryt
Zpětná klapka
Snímač průtoku
Výstupní čidlo teploty
Vstupní čidlo teploty
Výstupní trubka
Připojení teplé vody
Spodní díl přístroje
Nástěnný držák
Bezpečnostní omezovač
teploty STB
Topný díl s tlakovou
pojistkou SDB
DCX Ovládací panel
Regulátor průtoku 5l/
min - 8l/min

4
CZ
DCX ELECTRONIC MPS®/ DCX13 ELECTRONIC MPS®
2. Bezpečnostní pokyny
Pozorně si přečtěte tento návod, od začátku až do konce, dříve než přístroj instalujete nebo použijete! Uschovejte tento
návod kpozdějšímu použití spolu spřístrojem!
Tento návod je určen odborníkovi, který odpovídá za instalaci přístroje, a koncovému uživateli. Návody, které jsou přiloženy k zaříze-
ní, odpovídají technickému stavu zařízení.
Příslušné aktuální vydání tohoto návodu najdete online na stránkách: www.clage.de/downloads
• Používejte přístroj jen tehdy, pokud byl správně nainstalován a je vbezvadném technickém stavu.
• Přístroj nikdy neotevírejte, aniž byste předtím trvale odpojili přístroj od proudu.
• Na přístroji ani na elektrických ani vodovodních rozvodech nikdy neprovádějte žádné technické změny.
• Přístroj musí být uzemněn.
• Pamatujte, že teplotu vody vyšší než cca 43°C vnímají především děti jako horkou a může dojít kopaření.
Pamatujte, že po delším používání jsou armatury a baterie horké.
• Přístroj je určen pouze kosobnímu použití vdomácnostech a kpodobným účelům uvnitř uzavřených míst-
ností a nesmí být používán kohřívání pitné vody.
• Přístroj nesmí být nikdy vystaven mrazu.
• Je nezbytné dodržet hodnoty uvedené na typovém štítku.
• Vpřípadě poruchy okamžitě vypněte pojistky. Vpřípadě netěsností přístroje okamžitě uzavřete přívod vody.
Poruchu nechejte odstranit uzákaznického servisu výrobce nebo uautorizované servisní firmy.
• Přístroj smějí používat děti od 3let a osoby se sníženými fyzickými, senzorickými nebo mentálními schop-
nostmi, nebo osoby snedostatečnou zkušeností a znalostmi za předpokladu, že budou pod dozorem, nebo
budou poučeny obezpečném použití přístroje a porozumějí nebezpečím, která zpoužití přístroje plynou.
Děti si nesmějí spřístrojem hrát. Čištění a běžnou údržbu nesmějí provádět děti bez dozoru.

CLAGE
5
CZ
Typ DCX ELECTRONIC MPS® DCX13 ELECTRONIC MPS®
Třída energetické úspornosti A *)
Jmenovitý výkon (jmenovitý proud) 18kW..27kW (26A..39 A) 11kW..13,5kW (16 A..20A)
Zvolený výkon (zvolený proud) 18kW (26A) 21kW (30A) 24kW (35A) 27kW (39A) 11,0kW (16A) 13,5kW (20A)
Elektrické připojení 3~/PE 380..415V AC 3~/PE 400V
AC 3~/PE 400V AC
Minimální průřez vodiče 1) 4,0mm24,0 mm26,0mm26,0mm21,5 mm22,5mm2
Teplovodní výkon (l/min)
max. při ∆t = 28K
max. při ∆t = 38K
9,2
6,8
10,7
7,9
12,3
9,0
13,8
10,2
5,6
4,1
6,9
5,1
Jmenovitý obsah 0,4 l
Konstrukce Uzavřená, jmenovitý přetlak 1 MPa (10 barů)
Systém ohřevu Neizolovaný vodič IES®
Rozsah použití při 15°C:
Spec. odpor vody
spec. elektrická vodivost
≥ 1100cm
≤ 90mS/m
Maximální vstupní teplota ≤ 30°C
Zapínací průtok – maximální průtok 2,5 – 8,0l/min 2) 2,0 – 5,0l/min 2)
Tlaková ztráta 0,2bar při 2,5l/min 1,3bar při 9,0l/min3)
Přednastavené teploty 35°C / 38°C / 42°C / 48°C / 55 °C
Připojení vody G½"
Hmotnost (s vodní náplní) 3,7kg
Třída ochrany dle VDE I
Osvědčení o kontrole hlučnosti PA-IX 6762/I
Krytí/bezpečnost IP25
*) Prohlášení je v souladu s nařízením EU č 812/2013.
1) Maximální průřez připojovaného kabelu je 10mm2
2) Průtok omezen, aby se dosáhlo optimálního zvýšení teploty
3) Bez regulátoru průtočného množství
3. Technické údaje

6
CZ
DCX ELECTRONIC MPS®/ DCX13 ELECTRONIC MPS®
5. Instalace
Dodržujte:
• VDE 0100
• EN 806
• Ustanovení místních dodavatelů elektřiny a vody
• Technické údaje na typovém štítku
• Výhradní použití vhodných a nepoškozených nástrojů
4. Rozměry
231
231
170
363
466
56
100
97
Rozměry v mm
Místo montáže
• Přístroj instalujte jen do místností chráněných před zamrznutím. Přístroj nesmí být
nikdy vystaven mrazu.
• Přístroj je určen k montáži na stěnu a musí se instalovat do svislé polohy tak, aby se
přípojky vody nacházely dole.
• Přístroj odpovídá krytí IP25 a smí být instalován podle VDE 0100 část 701 v chráně-
ném prostoru 1.
• Chcete-li předejít tepelným ztrátám, měla by být vzdálenost mezi průtokovým ohří-
vačem a odběrným místem co nejmenší.
• Na přívodu by měl být nainstalován uzavírací ventil pro případ provádění údržby.
Přístroj musí být přístupný za účelem provádění údržby.
• Plastové potrubí se smí používat pouze tehdy, pokud odpovídá normě DIN16893
řady2. Vedení teplé vody musejí být tepelně izolována.
• Specifický odpor vody musí při 15°C činit nejméně 1100 cm. Specifický odpor zjis-
títe od svého dodavatele vody.
Pro tento přístroj je z důvodu zemských sta-
vebních řádů podána žádost o osvědčení o
kontrole stavebního dozoru jako potvrzení o
použitelnosti z hlediska hlučnosti.

CLAGE
7
CZ
Pro instalace ve složitých montážních podmínkách je určeno následující příslušenství
pro montáž:

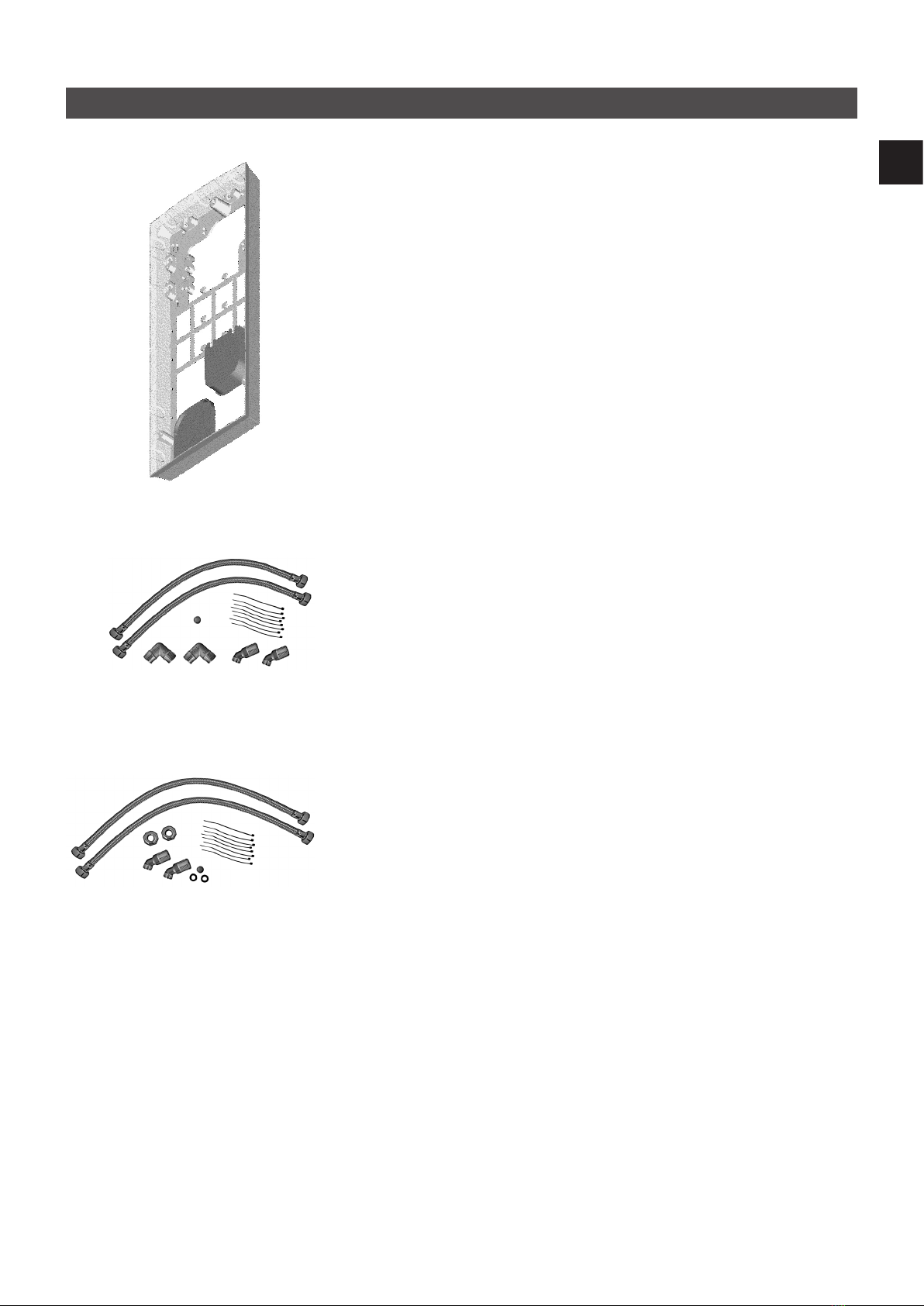

Montážní rám RDX
(obj. č. 34100)
Pomocí tohoto montážního rámu můžete namontovat průtokový ohřívač, pokud elek-
trická přípojka vychází na libovolném místě pod přístrojem ze stěny nebo pokud je
vedení instalováno na zeď.
Montážní příslušenství (volitelné)
RDX
VDX
UDX
5. Instalace
Sada k instalaci potrubí VDX
(obj. č. 34120) – nutné RDX! –
Pomocí této montážní sady můžete namontovat průtokový ohřívač, pokud přípojky
vody vycházejí z přístroje ze stěny přesazeny nebo zaměněny, nebo pokud vedou po zdi
zboku k přístroji. Připojení k elektrické síti může být provedeno na libovolném místě
pod přístrojem ze stěny, nebo může být instalováno na zeď.
Sada k instalaci potrubí UDX
(obj. č. 34110) – nutné RDX! –
Pomocí této montážní sady můžete namontovat průtokový ohřívač, pokud končí vodní
přípojky nad přístrojem. Připojení k elektrické síti může být provedeno na libovolném
místě pod přístrojem ze stěny, nebo může být instalováno na zeď.

8
CZ
DCX ELECTRONIC MPS®/ DCX13 ELECTRONIC MPS®
5. Instalace
Upozornění: Pokud montujete tento průtokový ohřívač výměnou za jiný výrobek, nemu-
síte zpravidla vrtat žádné nové otvory pro nástěnný držák, bod 2 tedy odpadá.
Přívody vody před instalací důkladně propláchněte, abyste odstranili nečistoty z
potrubí.
1. Našroubujte do obou nástěnných přípojek závitovou vsuvku použitím klíče na vnitř-
ní šestihran 12mm. Přitom musíte do závitu kompletně našroubovat těsnění. Přesah
závitové vsuvky musí být po dotažení minimálně 12mm.
2. Přidržte dodanou montážní šablonu na stěně a orientujte ji tak, aby byly otvory v
šabloně správně přizpůsobeny přípojkám. Označte umístění otvorů podle šablony a
vyvrtejte je vrtákem 6mm. Vložte dodané hmoždinky.
3. Našroubujte nástěnný držák. Přesazení obkladů nebo nerovnosti do 30 mm můžete
vyrovnat pomocí dodaných distančních vložek. Distanční vložky namontujte mezi
zeď a nástěnný držák.
Montáž nástěnného držáku

CLAGE
9
CZ
5. Instalace
Upozornění: Převlečné matice utáhněte přiměřeně tak, abyste dosáhli požadova-
né těsnosti, aniž by došlo k poškození armatury, baterie nebo potrubí.
• Přišroubujte podle obrázků připojovací tvarovku studené vody převlečnou maticí a
těsněním ½palce k přípojce studené vody.
• Přišroubujte připojovací tvarovku teplé vody převlečnou maticí a těsněním ½palce k
přípojce teplé vody.
1. K otevření krytu sundejte víko a povolte prostřední šroub krytu.
• V případě výměny se může stát, že je v horní části přístroje elektrický přívodní kabel.
Elektrická přípojka potom musí být provedena podle popisu »Elektrické připojení v
horní části«.
2. Nasaďte přístroj na nástěnný držák tak, aby závitová tyč nástěnného držáku zasaho-
vala do příslušného otvoru v přístroji. Opatrným ohýbáním závitové tyče nástěnného
držáku můžete případně provést drobné úpravy. Přívody vody přístroje ale musíte
našroubovat bez působení síly.
3. Našroubujte obě převlečné matice ⅜palce vodovodních přípojek přístroje vždy s
těsněním ⁄palce na instalované připojovací prvky.
4. Našroubujte plastové vrubované matice na závitovou tyč nástěnného držáku.
5. Otevřete přívod vody a pomalu otevírejte uzavírací ventil (a) v přípojce studené vody
(poloha »otevřeno«). Zkontrolujte utěsnění všech spojů.
6. Potom několikrát otevřete a zavřete příslušnou teplovodní baterii, dokud z rozvodu
nepřestane unikat vzduch a průtokový ohřívač nebude odvzdušněný.
Instalace připojovacích dílů
Montáž přístroje
(a)
zavřeno
otevřeno

10
CZ
DCX ELECTRONIC MPS®/ DCX13 ELECTRONIC MPS®
Přímé napojení
Upozornění: Převlečné matice utáhněte přiměřeně tak, abyste dosáhli požadova-
né těsnosti, aniž by došlo k poškození armatury, baterie nebo potrubí.
Při montáži na stěnu musíte sešroubovat závitovou vsuvku ½palce a těsnění ½palce
s převlečnou maticí ½palce přípojky teplé a studené vody. Obě záslepky ½palce
bočních vývodů přípojky teplé a studené vody musíte odstranit a přišroubovat k otevře-
nému konci závitové vsuvky. Přípojky teplé a studené vody potom musíte přišroubovat
spolu s těsněním ⅜palce k převlečné matici ⅜palce přístroje a trubky výtoku.
Při montáži na stěnu je vhodné instalovat přístroj pomocí dodaných distančních pod-
ložek podle výkresu vedle na správnou vzdálenost od stěny. Přitom pamatujte, že jsou
používány i oba upevňovací otvory v dolní části připojení potrubí.
Strana trubky s lemem musí být přišroubována převlečnou maticí ½palce a těsněním
½palce k bočním výstupům ½palce připojovací tvarovky teplé a studené vody.
Nakonec musíte tupým předmětem vylomit otvory pro trubky v krytu!
6. Montáž na stěnu

CLAGE
11
CZ
Stavební předpoklady
• Přístroj musí být trvale připojený na pevně instalované vedení. Přístroj musí být
uzemněn!
• Elektrické vedení musí být v bezvadném stavu a po montáži nesmí být přímo
dosažitelné.
• Na konci instalace (např.přes pojistky)by na všech pólech mělo být odpojovací
zařízení s rozevřením kontaktů minimálně 3mm na pól.
• Pro ochranu přístroje je nutné aby pojistný prvek měl hodnotu vypínacího proudu
odpovídající jmenovitému proudu přístroje.
7. Elektro připojení
Schéma zapojení DCX
21
4
5
3
Schéma zapojení DCX13
21
4
5
3
1. Elektronika
2. Topný prvek
3. Bezpečnostní omezovač tlaku SDB
4. Svorkovnice
5. Bezpečnostní omezovač teploty STB
Odpojovací relé
Když jsou zapojeny v objektu další tří-fázové přístroje, může být použito relé pro odpo-
jení (82250) připojené na fázový vodič L2.
Aby se zabránilo možnému chvění odpojovacího relé při zátěži způsobené nízkou
spotřebou energie (nízká nastavená teplota a nízký průtok vody), lze aktivovat režim
provozu s blokačním relé následovně:
• Odpojte přístroj od elektrické sítě (např. vypnutím pojistek)
• Vložte propojku na výkonové elektronice (viz obrázek)
• Uveďte přístroj znovu do provozu
Provedení pouze odborníkem!
Prosím dodržujte:
• VDE 0100
• Instalace musí vyhovovat platným předpisům IEC a místních předpisů
upřesněných lokálními dodavateli elektrické energie
• Dodržujte údaje uvedené na typovém štítku přístroje a platné technické speci-
fikace dle tabulky v návodu
• Přístroj musí být uzemněn!anschließen!

12
CZ
DCX ELECTRONIC MPS®/ DCX13 ELECTRONIC MPS®
Upozornění: Podle potřeby můžete instalovat do horní části přístroje připojovací
svorku. Postupujte podle pokynů v následující části.
Před připojením přístroje k elektrické síti se ujistěte, zda je napájení vypnuté!
1. Odstraňte izolaci přívodního kabelu zhruba 6cm nad výstupem ze stěny. Nasaďte
ochrannou průchodku chránící před stříkající vodou malým otvorem napřed na pří-
vodní kabel tak, aby ochranná průchodka lícovala se stěnou. Tím zabráníte tomu,
aby se případná vnikající voda dostala do kontaktu s elektrickými vodiči. Nesmí
dojít k poškození! Ochranná průchodka se musí použít!
2. Klapku otočte doprava.
3. Odizolujte kontakty a připojte přívodní svorky podle plánu zapojení. Přístroj musí
být připojen k ochrannému vodiči.
4. Natáhněte ochrannou průchodku přes přívodní kabel tak, aby byla
ochranná průchodka správně ve vybrání v přepážce. Dejte přitom pozor na správnou
polohu ochranné průchodky podle obrázku. Odklopte klapku zpátky a zajistěte ji za
ohřívací vložku.
5. Nasaďte kryt na přístroj a zašroubujte upevňovací šroub. Potom můžete nasadit
kryt.
7. Elektro připojení
Elektrické napojení zdola
Před připojením přístroje k elektrické síti se ujistěte, zda je napájení vypnuté!
1. Vylomte průchodku (S) v horní části přístroje na prolisu silným tlakem tupým před-
mětem (např. šroubovákem).
2. Ořízněte průchodku v souladu s průřezem přívodního kabelu. Přitom musí být otvor
v průchodce o něco menší než je průřez kabelu tak, aby bylo dosaženo optimální
ochrany proti vodě. Vložte do proraženého otvoru průchodku. Ochranná průchodka
se musí použít!
3. Odstraňte izolaci elektrického kabelu zhruba 6 cm nad výstupem ze stěny. Vezměte
připravený přístroj do ruky tak, abyste mohli druhou rukou zavést kabel do gumové
průchodky.
4. Nasaďte přístroj na nástěnný držák tak, aby závitová tyč nástěnného držáku zasaho-
vala do příslušného otvoru v přístroji.
5. Klapku otočte doprava.
6. Povolte upevňovací šroub připojovací svorky. Umístěte připojovací svorku na horní
patku. Zde opět upevněte připojovací svorku.
7. Odizolujte kontakty a připojte přívodní svorky podle plánu zapojení. Přístroj musí
být připojen k ochrannému vodiči.
8. Odklopte klapku zpátky a zajistěte ji za ohřívací vložku.
9. Nasaďte kryt na přístroj a zašroubujte upevňovací šroub. Potom můžete nasadit
kryt.
Elektrické napojení shora

CLAGE
13
CZ
Před elektrickým připojením naplňte vodovodní potrubí a přístroj vodou něko-
likanásobným pomalým otevřením a zavřením kohoutku teplé vody a zcela je
odvzdušněte.
Přitom z baterie odstraňte příp. regulátor průtoku z baterie tak, abyste zajistili
maximální průtok. Proplachujte potrubí studené a teplé vody minimálně vždy
jednu minutu.
Po každém vyprázdnění (např. po práci na vodovodní instalaci, v případě nebez-
pečí zamrznutí nebo po opravách přístroje) je třeba přístroj před opětovným uve-
dením do provozu nově odvzdušnit.
Pokud nelze průtokový ohřívač uvést do provozu, zkontrolujte, zda se bezpečnostní
omezovač teploty (STB) nebo bezpečnostní omezovač tlaku (SDB) během přepravy
spustil. Příp. posuňte zpět bezpečnostní spínač.
Upozornění k přepínání výkonu
Smí provést pouze autorizovaný odborník, jinak zaniká záruka!
Při prvním zapnutí napájecího napětí musí být nastaven maximální výkon přístroje.
Přístroj zajistí obvyklou funkci až po nastavení výkonu přístroje.
Maximální možný výkon je dostupný v závislosti na prostředí instalace. Vždy dodržujte
údaje uvedené v tabulce s technickými údaji, především pak potřebný průřez elek-
trického vedení a hodnoty pojistek. Navíc dodržujte údaje předepsané podle DIN VDE
0100.
1. Od výrobce je výkon přednastaven a zapečetěn štítkem na přepínači DIP. Je-li
vyžadována změna výkonu, musí být spínač odpovídajícím způsobem nastaven a
uzavřen pomocí přiložených štítků.
2. Označte jmenovitý výkon na typovém štítku..
3. Zapněte elektrické napájení přístroje
4. Otevřete kohoutek teplé vody. Zkontrolujte funkci spotřebiče. Po nastavení
maximálního výkonu se ohřívač vody aktivuje po přibližně 10 - 30 sekundách
nepřetržitého průtoku vody.
5. Vysvětlete uživateli, jak funguje průtokový ohřívač vody, a předejte mu návod k
obsluze.
6. Můžete vyplňit registrační kartu záruky a odešlete ji do Centrálního zákaznického
servisu nebo použijte registraci online.
8. První uvedení do provozu
®
Multiple Power System MPS®:
Jmenovitý výkon (max. příkon) DCX lze
měnit interně na 27 kW, 24 kW, 21 kW
nebo 18 kW při 400 V.
Jmenovitý výkon (max. příkon) DCX 13
lze měnit interně na 13,5 kW nebo 11,0
kW při 400 V.

14
CZ
DCX ELECTRONIC MPS®/ DCX13 ELECTRONIC MPS®
9. Údržba
Přípojka studené vody tohoto průtokového ohřívače je vybavena integrovaným uzaví-
racím ventilem a sítkem. Znečištěním sítka může dojít ke snížení průtoku teplé vody,
takže musíte provést čištění nebo výměnu sítka takto:
1. Odpojte průtokový ohřívač od napětí na domovních pojistkách a přerušte napájení
proti nechtěnému zapnutí.
2. Sejměte krytku z horního víka - v ovládací části. Povolte šroub pod ní a sundejte
hlavní kryt.
3. Uzavřete uzavírací ventil na připojovací tvarovce studené vody (a) (poloha»zavře-
no«)
4. Vyšroubujte závitovou zátku (b) z připojovací tvarovky studené vody a vyjměte sítko
(c).
5. Nyní můžete sítko vyčistit a případně vyměnit.
6. Po instalaci čistého sítka zašroubujte závitovou zátku.
7. Otevřete pomalu uzavírací ventil na připojovací tvarovce studené vody (poloha»ote-
vřeno«).
8. Odvzdušněte přístroj opakovaným pomalým otevřením a zavřením teplovodní bate-
rie, dokud nepřestane z potrubí unikat vzduch.
9. Nasaďte kryt přístroje. Potom opět zapněte napětí na domovních pojistkách.
Údržbu smí provádět jen specializované servisy.
Čištění a výměna filtračního sítka v připojovací tvarovce při připoje-
ní do zdi
(a)
geschlossen
geöffnet
(c)(b)
Sieb
Přípojka studené vody tohoto průtokového ohřívače je vybavena sítkem. Znečištěním
sítka může dojít ke snížení průtoku teplé vody, takže musíte provést čištění nebo výmě-
nu sítka takto:
1. Odpojte průtokový ohřívač od napětí na domovních pojistkách a zajistěte napájení
proti nechtěnému zapnutí.
2. Uzavřete uzavírací ventil na přívodním potrubí.
3. Sejměte krytku z horního víka - v ovládací části. Povolte šroub pod ní a sundejte
hlavní kryt.
4. Uvolněte přítokovou trubku od tvarovky k připojení vody.
5. Nyní můžete sítko vyčistit a případně vyměnit.
6. Po instalaci čistého sítka opět našroubujte přívodní trubku na tvarovku k připojení
vody.
7. Otevřete pomalu uzavírací ventil na přívodním potrubí.
8. Odvzdušněte přístroj opakovaným pomalým otevřením a zavřením teplovodní bate-
rie, dokud nepřestane z potrubí unikat vzduch.
9. Nasaďte kryt přístroje. Potom opět zapněte napětí na domovních pojistkách.
Čištění a výměna filtračního sítka při připojení na zdi
otevřeno
zavřeno
jemné sítko

CLAGE
15
CZ
10. Životní prostředí a recyklace
Výrobek byl vyroben z kvalitních recyklovatelných materiálů a dílů. Při likvidaci pamatujte, že elektrické přístroje musejí být na konci
své životnosti likvidovány jako zvláštní odpad. Z tohoto důvodu odneste přístroj do komunální sběrny, která likviduje staré elektrické
přístroje. Řádná likvidace slouží k ochraně životního prostředí a brání možným škodlivým účinkům na člověka a životní prostředí, ke
kterým může dojít i nesprávnou manipulací s přístroji na konci životnosti. Podrobnější informace o nejbližších sběrnách nebo sběr-
ných dvorech poskytuje obecní správa.
Firemní zákazníci: Pokud si přejete provést likvidaci elektronických přístrojů, kontaktujte prodejce nebo dodavatele. Ti vám poskyt-
nou další informace.

16
EN
DCX ELECTRONIC MPS®/ DCX13 ELECTRONIC MPS®
Contents
1. Overview ....................................................................................................17
2. Safety instructions ............................................................................................18
3. Technical specifications.........................................................................................19
4. Dimensions ..................................................................................................20
5. Installation...................................................................................................20
Installation site ...............................................................................................20
Mounting accessories ..........................................................................................21
Installing the wall bracket ......................................................................................22
Installing connection pieces .....................................................................................23
Installing the appliance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
6. Direct connection..............................................................................................24
7. Electrical connection ...........................................................................................25
Wiring diagram DCX ...........................................................................................25
Wiring diagram DCX13.........................................................................................25
Structural prerequisites.........................................................................................25
Load shedding relay ...........................................................................................25
Electrical connection from below .................................................................................26
Electrical connection from above .................................................................................26
8. Initial operation...............................................................................................27
Selection of power rating .......................................................................................27
9. Maintenance work ............................................................................................28
Cleaning and replacing the filter strainer ..........................................................................28
Cleaning and replacing the filter strainer if direct connected ..........................................................28
10. Environment and recycling.....................................................................................29

CLAGE
17
EN
1. Overview
When ordering spare parts, please always specify the appliance model and serial number.
Connecting pipe
PCB cover
PCB
Control panel
support
Connecting
terminal
Inlet pipe
Cold water connection
Water splash protection sleeve GrommetScrew-in nipples ½“
Fine
filter
Frame
DCX hood
Non-return valve
Flow sensor
Thermal sensor set
Thermal sensor set
Outlet pipe
Hot water connection
Bottom part
Wall
bracket
Safety thermal cut-out
Heating element including
safety pressure cut-out
DCX control panel
Flow limiter 5 resp. 8l/
min

18
EN
DCX ELECTRONIC MPS®/ DCX13 ELECTRONIC MPS®
2. Safety instructions
Please read these instructions carefully before installing or using the appliance! Keep the instructions handy with the appli-
ance for future use!
Instruction manuals are intended for the specialist who is responsible for the installation of the appliance. Operation manuals are for
the end user. The provided manuals correspond to the technical specifications of the appliance.
The latest version of the instructions can be found online at: www.clage.com/downloads
• Do not use the appliance until it has been correctly installed and unless it is in perfect working order.
• Do not remove the front cover under any circumstances before switching off the mains electrical supply to
the unit.
• Never make technical modifications, either to the appliance itself or the electrical leads and water pipes.
• The appliance must be earthed at all times.
• Pay attention to the fact that water temperatures in excess of approx. 43°C are perceived as hot, especially
by children, and may cause a feeling of burning. Please note that the fittings and taps may be very hot
when the appliance has been in use for some time.
• The appliance is only suitable for domestic use and similar applications inside closed rooms, and must only
be used to heat incoming water from the mains supply.
• The appliance must never be exposed to frost.
• The values stated on the rating plate must be observed.
• In case of malfunction, disconnect the fuses immediately. In case of leaks, cut off the mains water supply
instantly. Repairs must only be carried out by the customer service department or an authorised profes-
sional.
• This appliance can be used by children aged 3years and above and persons with reduced physical, sensory
or mental capabilities or lack of experience and knowledge if they have been given supervision or ins-
truction concerning use of the appliance in a safe way and understand the hazards involved. Children shall
not play with the appliance. Cleaning and user maintenance shall not be performed by children without
supervision.

CLAGE
19
EN
Model DCX ELECTRONIC MPS® DCX13 ELECTRONIC MPS®
Energy efficiency class A *)
Rated capacity / rated current 18kW..27kW (26A..39 A) 11kW..13.5kW (16 A..20A)
Chosen capacity / current 18kW (26A) 21kW (30A) 24kW (35A) 27kW (39A) 11.0kW (16A) 13.5kW (20A)
Electrical connection 3~/PE 380..415V AC 3~/PE 400V
AC 3~/PE 400V AC
Minimum required cable size 1) 4.0mm24.0mm26.0mm26.0 mm21.5mm22.5 mm2
Hot water (l/min)
max. at ∆t = 28K
max. at ∆t = 38K
9.2
6.8
10.7
7.9
12.3
9.0
13.8
10.2
5.6
4.1
6.9
5.1
Rated volume 0.4 l
Type Pressure type 1.0MPa (10bar)
Heating system Bare wire heating system IES®
Required spec. water resistance @ 15°C
Spec. electrical conductivity
≥ 1100cm
≤ 90mS/m
Inlet temperature ≤ 30°C
Flow rate to switch on to max. flow rate 2.5 – 8.0l/min 2) 2.0 – 5.0l/min 2)
Pressure loss 0.2bar at 2.5l/min 1.3bar at 9.0l/min3)
Temperature range 35°C / 38°C / 42°C / 48°C / 55 °C
Water connection G½"
Weight (when filled with water) 3.7kg
VDE class of protection I
Noise level test certificate PA-IX 6762/I
Type of protection / safety IP25
*) The declaration complies with the EU regulation No812/2013
1) Maximum applicable cable size is 10mm2
2) Flow rate limited to achieve optimum temperature rise
3) Without flow regulator
3. Technical specifications

20
EN
DCX ELECTRONIC MPS®/ DCX13 ELECTRONIC MPS®
4. Dimensions
231
231
170
363
466
56
100
97
Dimensions in mm
Installation site
• Appliance must only be installed in frost-free rooms. Never expose appliance to
frost.
• The Appliance must be wall mounted and has to be installed with water connectors
downward.
• The appliance complies with protection type IP25 and may therefore be installed in
protection zone 1 according to VDE 0100 part 701.
• In order to avoid thermal losses, the distance between the instantaneous water
heater and the tapping point should be as small as possible.
• For maintenance work, a shut-off valve should be installed in the supplyline. The
appliance must be accessible for maintenance work.
• Plastic pipes may only be used if they conform to DIN 16893, Series 2. The hot
water pipes must be thermally insulated.
• The specific resistance of the water must be at least 1100 cm at 15 °C. The specific
resistance can be asked for with your water distribution company.
5. Installation
Based on the national constitution guidelines
a general test certificate concerning the evi-
dence of applicability of noise behaviour is
granted.
The following regulations must be observed:
• VDE 0100
• EN 806
• Installation must comply with all statutory regulations, as well as those of the
local electricity and water supply companies.
• The rating plate and technical specifications
• Only intact and appropriate tools must be used
