DE
DBX Next
2
Inhaltsverzeichnis
Gebrauchsanleitung
. Gerätebeschreibung ...................................
. Umwelt und Recycling .................................
. Gebrauch.............................................
. Selbsthilfe bei Problemen und Kundendienst ..............
Entlüften nach Wartungsarbeiten........................
Reinigung und Pflege ..................................
. Produktdatenblatt nach Vorgabe der EU Verordnungen -
/ / ................................
Montageanleitung
. Übersichtsdarstellung..................................
. Technische Daten......................................
. Abmessungen.........................................
. Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montageort...........................................
Montagezubehör ......................................
Wandhalter montieren .................................
Wasseranschlussstücke installieren.......................
Gerät montieren .....................................
. Aufputzmontage .....................................
. Elektroanschluss .....................................

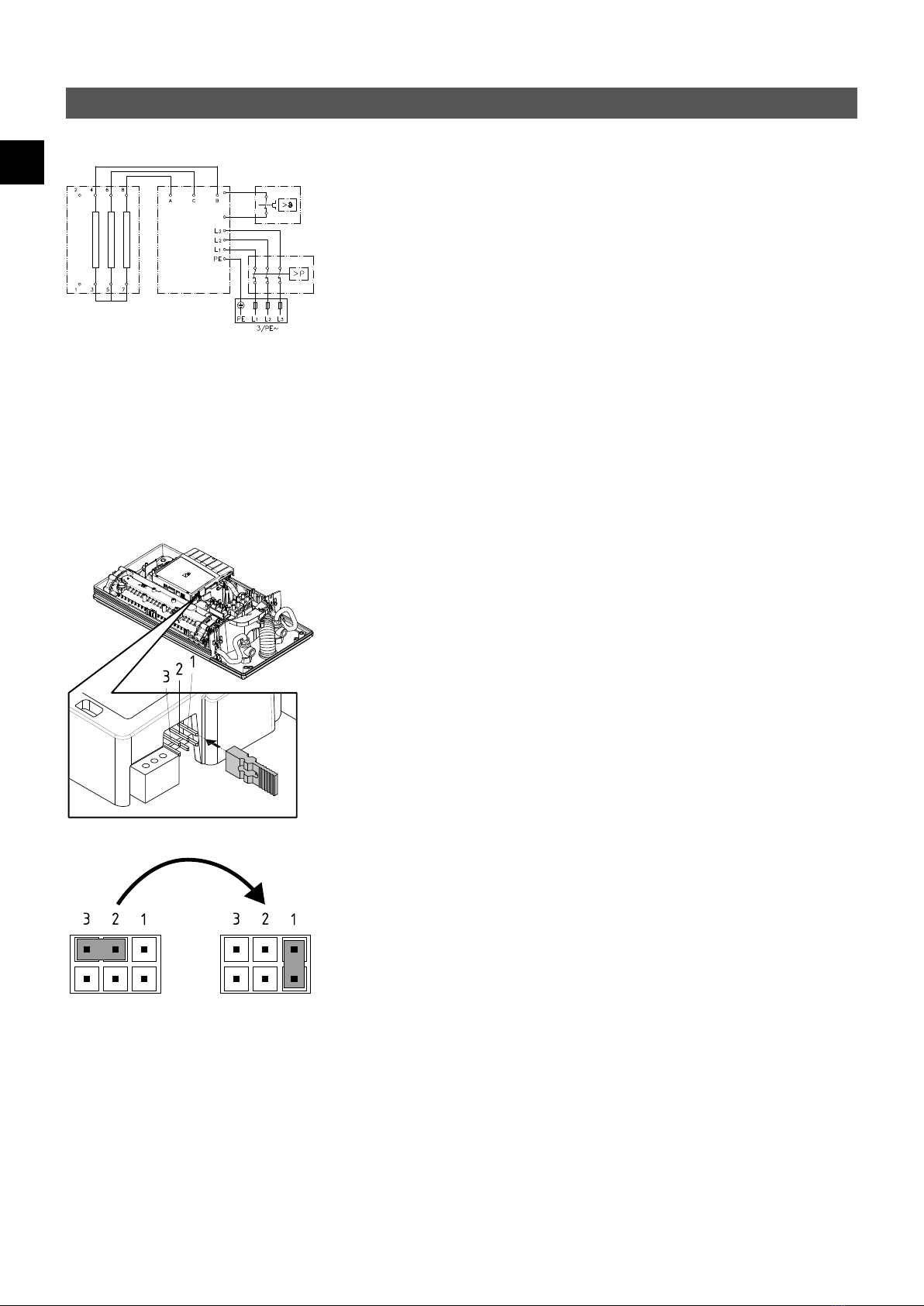

Schaltplan ...........................................
Bauliche Voraussetzungen .............................
Lastabwurfrelais ......................................
Elektroanschluss von unten ............................
Elektroanschluss von oben.............................
. Erstinbetriebnahme...................................
Voreingestellte Auslauftemperatur ändern...............
. Wartungsarbeiten ....................................
Reinigung und Wechsel des Filtersiebes im Anschlussstück
bei Unterputzanschluss................................
Reinigung und Wechsel des Filtersiebes bei
Aufputzanschluss .....................................
Geräteregistrierung
Registrieren Sie Ihr Gerät online auf unserer Webseite und profitieren Sie von unseren Serviceleistungen im Garantiefall.
Ihre vollständigen Daten helfen unserem Kundendienst Ihr Anliegen schnellstmöglich zu bearbeiten.
Für die Onlineregistrierung folgen Sie einfach dem unten stehenden Link oder nutzen Sie den QR-Code mit Ihrem Smartphone oder
Tablet.
https://partner.clage.com/de/service/geraeteregistrierung/
Die mit dem Gerät gelieferten Unterlagen sind sorgfältig aufzubewahren.

CLAGE
DE
3
2. Umwelt und Recycling
Ihr Produkt wurde aus hochwertigen, wiederverwendbaren Materialien und Komponenten hergestellt. Beachten Sie bei einer
Entsorgung, dass elektrische Geräte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie die-
ses Gerät daher zu einer der kommunalen Sammelstellen, die gebrauchte Elektronikgeräte wieder dem Wertstoffkreislauf zuführen.
Diese ordnungsgemäße Entsorgung dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und
Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten. Genauere Infor-
mationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.
Geschäftskunden: Wenn Sie Geräte entsorgen möchten, treten Sie bitte mit Ihrem Händler oder Lieferanten in Kontakt. Diese hal-
ten weitere Informationen für Sie bereit.
Hinweis: Die beiliegenden Sicherheitshinweise sind vor der Installation, der Inbetrieb-
nahme und der Nutzung sorgfältig und vollständig durchzulesen und für das weitere
Vorgehen, sowie den Gebrauch zu beachten!
Gebrauchsanleitung
Der E-Basisdurchlauferhitzer DBX Next ist ein elektronisch geregelter, druckfester
Durchlauferhitzer zur dezentralen Wasserversorgung einer oder mehrerer
Zapfstelle(n).
Sobald Sie das Warmwasserventil an der Armatur öffnen, schaltet sich der Durchlauf-
erhitzer automatisch ein. Beim Schließen der Armatur schaltet sich das Gerät automa-
tisch wieder aus.
Die Elektronik regelt die Leistungsaufnahme in Abhängigkeit von der gewählten
Auslauftemperatur, der jeweiligen Zulauftemperatur und der Durchflussmenge,
um die eingestellte Temperatur gradgenau zu erreichen und auch bei Wasserdruck-
schwankungen konstant zu halten.
Die Warmwasserauslauftemperatur ist werkseitig auf 50°C voreingestellt. Diese
Voreinstellung kann durch einen Fachmann im Gerät im Bereich zwischen ca. 30 und
60°C verändert werden.
Hinweis: Wenn das Gerät eine Dusche mit Wasser versorgt, darf die Temperatur maxi-
mal 55°C betragen!
Bei kühler Zulauftemperatur und hoher Durchflussmenge kann es wegen Über-
schreiten der Leistungsgrenze vorkommen, dass die voreingestellte Auslauftemperatur
nicht erreicht wird. Durch Reduzieren der Warmwassermenge an der Armatur kann
dann die Auslauftemperatur erhöht werden.
Der Durchlauferhitzer kann in Kombination mit einem externen Lastabwurfrelais für
elektronische Durchlauferhitzer betrieben werden (Details siehe Montageanleitung).
1. Gerätebeschreibung

DE
DBX Next
4
Dieser Durchlauferhitzer ist mit einer automatischen Luftblasenerkennung ausgestat-
tet, die ein versehentliches Trockenlaufen verhindert. Trotzdem muss das Gerät vor der
ersten Inbetriebnahme entlüftet werden. Nach jeder Entleerung (z.B. nach Arbeiten in
der Wasserinstallation, wegen Frostgefahr oder nach Reparaturen am Gerät) muss das
Gerät vor der Wiederinbetriebnahme erneut entlüftet werden.
1. Trennen Sie den Durchlauferhitzer vom Netz, indem Sie die Sicherungen aus-
schalten.
2. Schrauben Sie den Strahlregler an der Entnahmearmatur ab und öffnen Sie
zunächst das Kaltwasserzapfventil, um die Wasserleitung sauber zu spülen und eine
Verschmutzung des Gerätes oder des Strahlreglers zu vermeiden.
3. Öffnen und schließen Sie danach mehrfach das zugehörige Warmwasserzapfventil,
bis keine Luft mehr aus der Leitung austritt und der Durchlauferhitzer luftfrei ist.
4. Erst dann dürfen Sie die Stromzufuhr zum Durchlauferhitzer wieder einschalten und
den Strahlregler wieder einschrauben.
5. Nach ca. zehnSekunden kontinuierlichem Wasserfluss aktiviert das Gerät die
Heizung.
Entlüften nach Wartungsarbeiten
• Kunststoffoberflächen und Sanitärarmaturen nur mit einem feuchten Tuch abwi-
schen. Keine scheuernden, lösungsmittel- oder chlorhaltigen Reinigungsmittel
verwenden.
• Für eine gute Wasserdarbietung sollten Sie die Entnahmearmaturen (z.B. Strahl-
regler und Duschköpfe) regelmäßig abschrauben und reinigen. Lassen Sie alle
drei Jahre die elektro- und wasserseitigen Bauteile durch einen anerkannten
Fachhandwerksbetrieb überprüfen, um die einwandfreie Funktion und Betriebs-
sicherheit jederzeit zu gewährleisten.
Reinigung und Pflege
3. Gebrauch
DBX Next
Problem Ursache Abhilfe
Wasser bleibt kalt,
Temperaturanzeige
leuchtet nicht
Haussicherung ausgelöst
Sicherung erneuern oder ein-
schalten
Sicherheitsdruckschalter
hat ausgelöst Kundendienst informieren
Sicherheitstemperatur-
schalter hat ausgelöst Kundendienst informieren
Warmwasserdurchfluss
wird schwächer
Auslaufarmatur ver-
schmutzt oder verkalkt
Strahlregler, Duschkopf und
Siebe reinigen
Zulauffiltersieb ver-
schmutzt oder verkalkt
Filtersieb von Kundendienst
reinigen lassen
Gewählte Temperatur
wird nicht erreicht
Kaltwasser wird an der
Armatur beigemischt
Nur Warmwasser zapfen,
Temperatur für den Gebrauch
einstellen, Auslauftemperatur
prüfen
Gewählte Temperatur
wird als zu kalt emp-
funden
Eingestellte Temperatur
zu gering
Eingestellte Temperatur durch
einen Fachmann erhöhen las-
sen
Gewählte Temperatur
wird als zu warm emp-
funden
Eingestellte Temperatur
zu hoch
Eingestellte Temperatur durch
einen Fachmann verringern las-
sen oder Kaltwasser beimischen
Dieser Durchlauferhitzer wurde sorgfältig hergestellt und vor der Auslieferung mehr-
fach überprüft. Tritt ein Problem auf, so liegt es oft nur an einer Kleinigkeit. Schalten
Sie zunächst die Sicherungen aus und wieder ein, um die Elektronik »zurückzusetzen«.
Prüfen Sie dann, ob Sie das Problem mit Hilfe der folgenden Tabelle selbst beheben
können. Sie vermeiden dadurch die Kosten für einen unnötigen Kundendiensteinsatz.
Reparaturen dürfen nur von anerkannten
Fachhandwerksbetrieben durchgeführt
werden.
Wenn sich ein Fehler an Ihrem Gerät mit
dieser Tabelle nicht beheben lässt, wen-
den Sie sich bitte an den Werkskunden-
dienst. Halten Sie die Daten des Geräte-
typenschildes bereit!
4. Selbsthilfe bei Problemen und Kundendienst
CLAGE GmbH
Werkskundendienst
Pirolweg 1– 5
21337 Lüneburg
Deutschland
Fon: [phone]
Fax: [phone]
E-Mail: [email protected]

CLAGE
DE
5
5. Produktdatenblatt nach Vorgabe der EU Verordnungen - 812/2013 814/2013
a b c d e f h i
b.1 b.2 ηWH AEC °C LWA
%kWh dB(A)
CLAGE DBX18 Next 5E-180Q-3A S A 38 485 60 15
CLAGE DBX21 Next 5E-210Q-3A S A 38 483 60 15
CLAGE DBX24 Next 5E-240Q-3A S A 38 486 60 15
Erläuterungen
aName oder Warenzeichen
b.1 Gerätebezeichnung
b.2 Gerätetyp
cLastprofil
dKlasse Warmwasserbereitungs-Energieeffizienz
eWarmwasserbereitungs-Energieeffizienz
fJährlicher Stromverbrauch
gAlternatives Lastprofil, die entsprechende Warmwasserbereitungs-Energieeffizienz und der entsprechende jährliche
Stromverbrauch, sofern verfügbar.
hTemperatureinstellungen des Temperaturreglers des Warmwasserbereiters
iSchallleistungspegel in Innenräumen
Zusätzliche Hinweise
Alle bei der Montage, Inbetriebnahme, Gebrauch und Wartung des Warmwasserbereiters zu treffenden besonde-
ren Vorkehrungen sind in der Gebrauchs- und Installationsanweisung zu finden.
Alle angegebenen Daten wurden auf Grundlage der Vorgabe der europäischen Richtlinien ermittelt.
Unterschiede zu Produktinformationen, die an anderer Stelle angeführt werden, basieren auf unterschiedlichen
Testbedingungen.
Der Energieverbrauch wurde nach einem standardisierten Verfahren nach EU-Vorgaben ermittelt. Der reale
Energiebedarf des Gerätes hängt von der individuellen Anwendung ab.

DE
DBX Next
6
Verbindungsrohr
Elektronik
Sicherheitsdruckbegrenzer
SDB
Elektronikabdeckung
Anschlussklemme
Rahmen
Kaltwasseranschlussstück
Feinfilter
Spritzwasserschutztülle
DBX Next Gerätehaube
Rückflussverhinderer
Durchflussgeber
Temperaturfühler
Temperaturfühler
Auslaufrohr
Geräteunterteil
Wandhalter
Warmwasser-
anschlussstück
Durchflussmengenregler

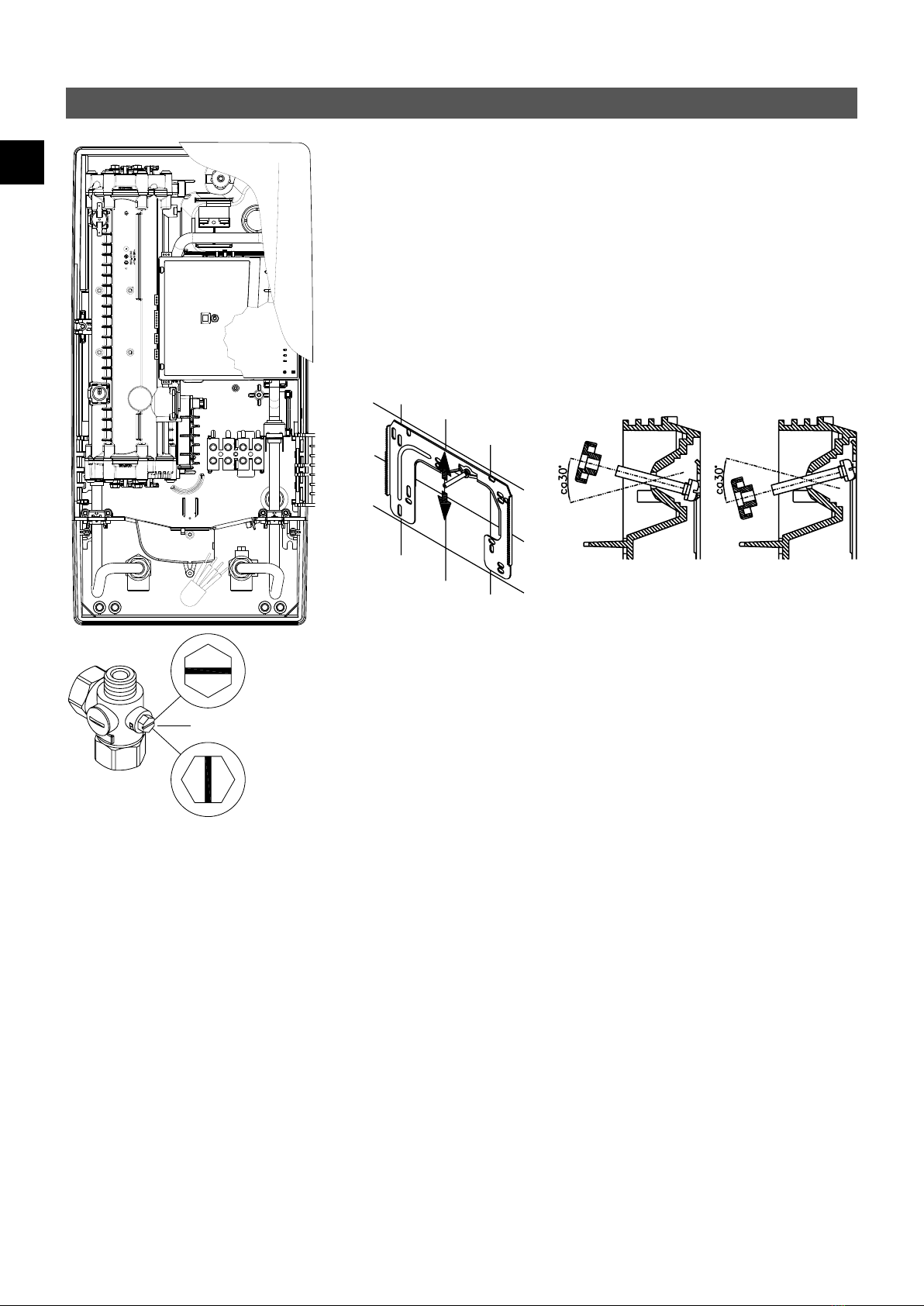

1. Übersichtsdarstellung
Temperaturbegrenzer
(STB)
Heizelement
Zulaufrohr
Montageanleitung
DurchführungstülleG½Zoll Einschraubnippel

CLAGE
DE
7
Typ DBX18 Next DBX21 Next DBX24 Next
Energieeffizienzklasse A *)
Nennleistung / -strom 18kW / 26A 21kW / 30A 24kW / 35A
Elektroanschluss 3~/PE 380..415V AC
Erforderlicher Leiterquerschnitt 1) 4,0mm24,0mm26,0mm2
Warmwasserleistung (l/min)
max. bei ∆t = 28K
max. bei ∆t = 38K
9,2 2)
6,8
10,7 2)
7,9
12,3 2)
9,0 2)
Nenninhalt 0,4l
Nennüberdruck 1,0MPa (10bar)
Anschlussart druckfest / drucklos
Heizsystem Blankdraht-Heizsystem IES®
Einsatzbereich bei 15°C:
spezifischer Wasserwiderstand
spezifische elektrische Leitfähigkeit
≥ 1300cm
≤ 77mS/m
Zulauftemperatur ≤ 30°C
Einschalt- – max. Durchflussmenge 1,5l/min – 7,0 3) 1,5l/min – 8,0 3) 1,5l/min – 8,0 3)
Druckverlust 0,08bar bei 1,5l/min 1,3bar bei 9,0l/min 4)
Einstellbare Temperaturen 30°C – 60°C
Wasseranschluss G½Zoll
Gewicht (mit Wasserfüllung) 4,2kg
Schutzklasse nach VDE I
Schutzart / Sicherheit IP25
*) Die Angabe entspricht der EU-Verordnung Nr.812/2013
1) Maximal anschließbarer Kabelquerschnitt bei Stromanschluss oben beträgt 10mm2
2) Mischwasser
3) Durchfluss begrenzt, um optimale Temperaturerhöhung zu erreichen
4) Ohne Durchflussmengenregler
2. Technische Daten
3. Abmessungen
100
170
468 363
56
96
239
Maßangaben in mm

DE
DBX Next
8
4. Installation
16951
Für dieses Gerät ist aufgrund
der Landesbauordnungen ein
allgemeines bauaufsichtliches
Prüfzeugnis zum Nachweis der
Verwendbarkeit hinsichtlich des
Geräuschverhaltens erteilt.
RDX3
VDX
UDX
RDX3
VDX
UDX
RDX3
VDX
UDX
Zu beachten sind:
• VDE 0100
• EN 806
• Bestimmungen der örtlichen Energie- und Wasserversorgungsunternehmen
• Technische Daten und Angaben auf dem Typenschild
• Die ausschließliche Verwendung von geeignetem und unbeschädigtem Werkzeug
Rohrbausatz VDX
(Art.-Nr. 34120) – RDX / RDX3 notwendig! –
Mit Hilfe dieses Montagesatzes kann der Durchlauferhitzer montiert werden, wenn die
Wasseranschlüsse versetzt oder vertauscht unter dem Gerät aus der Wand kommen
oder seitlich auf der Wand zum Gerät führen. Der Elektroanschluss kann an beliebiger
Stelle unter dem Gerät aus der Wand kommen, bzw. Aufputz verlegt sein.
Rohrbausatz UDX
(Art.-Nr. 34110) – RDX / RDX3 notwendig! –
Mit Hilfe dieses Montagesatzes kann der Durchlauferhitzer montiert werden, wenn die
Wasseranschlüsse oberhalb des Gerätes enden. Der Elektroanschluss kann an beliebi-
ger Stelle unter dem Gerät aus der Wand kommen, bzw. Aufputz verlegt sein.
Für Installationen bei schwierigen Einbaubedingungen gibt es dieses Montagezubehör:
Montagerahmen RDX 3 Montagerahmen
(Art.-Nr. 36100)
Mit Hilfe dieses Montagerahmens kann der Durchlauferhitzer montiert werden, wenn
der Elektroanschluss an beliebiger Stelle unter dem Gerät aus der Wand kommt.
Bei Verwendung des Montagerahmens ändert sich die IP-Schutzklasse von IP25 auf
IP24.
Montagezubehör
Montageort
• Gerät nur in einem frostfreien Raum installieren. Das Gerät darf niemals Frost aus-
gesetzt werden.
• Das Gerät ist für eine Wandmontage vorgesehen und muss senkrecht mit unten
liegenden Wasseranschlüssen oder alternativ quer mit Wasseranschlüssen links ins-
talliert werden.
• Das Gerät entspricht der Schutzart IP25 und darf gemäß VDE 0100 Teil 701 im
Schutzbereich 1 installiert werden.
• Um Wärmeverluste zu vermeiden, sollte die Entfernung zwischen Durchlauferhitzer
und Zapfstelle möglichst gering sein.
• Das Gerät muss für Wartungszwecke zugänglich sein.
• Kunstoffrohre dürfen nur verwendet werden, wenn diese DIN16893 Reihe 2 ent-
sprechen.
• Der spezifische Widerstand des Wassers muss bei 15°C mindestens 1100 cm
betragen. Der spezifische Widerstand des Wassers kann bei Ihrem Wasser-
versorgungsunternehmen erfragt werden.
1300

CLAGE
DE
9
Hinweis: Wenn Sie diesen Durchlauferhitzer im Austausch gegen ein anderes Fabrikat
montieren, müssen in der Regel keine neuen Löcher für den Wandhalter gebohrt wer-
den, der Punkt 2 entfällt dann.
Spülen Sie die Wasserzuleitungen vor der Installation gründlich durch, um Schmutz
aus den Leitungen zu entfernen.
1. Schrauben Sie die Einschraubnippel mit einem 12mm-Innensechskantschlüssel
in die beiden Wandanschlüsse. Dabei müssen die Dichtungen vollständig in das
Gewinde eingeschraubt werden. Der Überstand der Einschraubnippel muss nach
dem Festziehen 12 – 14mm betragen.
2. Halten Sie die mitgelieferte Montageschablone an die Wand und richten Sie sie so
aus, dass die Löcher in der Schablone über die Einschraubnippel passen. Zeichnen
Sie die Bohrlöcher entsprechend der Schablone an und bohren Sie die Löcher mit
einem 6mm-Bohrer. Setzen Sie die mitgelieferten Dübel ein.
3. Öffnen Sie das Gerät. Ziehen Sie dazu die Blende nach unten ab und lösen Sie die
zentrale Haubenschraube.
4. Lösen Sie die Rändelmutter des Wandhalters, nehmen sie den Wandhalter ab und
schrauben Sie den Wandhalter an die Wand. Fliesenversatz oder Unebenheiten
lassen sich bis zu 30mm durch die mitgelieferten Distanzhülsen ausgleichen. Die
Distanzhülsen werden zwischen Wand und Wandhalter montiert.
4. Installation
Hinweis: Ziehen Sie die Überwurfmuttern maßvoll an, um die notwendige Dichtheit zu
erreichen, ohne die Armaturen oder die Rohrleitungen zu beschädigen.
• Schrauben Sie gemäß Abbildung das Kaltwasseranschlussstück mit Überwurfmutter
und der ½Zoll-Dichtung an den Kaltwasseranschluss.
• Schrauben Sie das Warmwasseranschlussstück mit Überwurfmutter und der ½Zoll-
Dichtung an den Warmwasseranschluss.
Wasseranschlussstücke installieren
Wandhalter montieren
kalt
warm
• Schieben Sie den Durchflussmengenregler »D« in das Warmwasseranschlussstück.
Der O-Ring muss sichtbar sein.
D

DE
DBX Next
10
4. Installation
(a)
geschlossen
geöffnet
• Es kann vorkommen, dass die Elektrozuleitung im oberen Gerätebereich oder
Aufputz verlegt ist. Bitte befolgen Sie in diesem Fall zuerst die Schritte eins
bis drei gemäß der Beschreibung »Elektroanschluss von oben« des Kapitels
»Elektroanschluss«.
1. Setzen Sie das Gerät auf den Wandhalter, so dass die Gewindestange des Wand-
halters in das vorgesehene Loch des Gerätes passt. Durch vorsichtiges Biegen der
Gewindestange des Wandhalters lassen sich gegebenenfalls kleine Korrekturen
vornehmen. Die Wasseranschlussleitungen des Gerätes müssen sich jedoch ohne
Gewaltanwendung anschrauben lassen.
2. Schrauben Sie die Kunststoffrändelmutter auf die Gewindestange des Wandhalters.
3. Schrauben Sie die beiden ⅜Zoll-Überwurfmuttern der Wasseranschlussleitungen
des Gerätes jeweils mit der ⅜Zoll-Dichtung auf die installierten Anschlussstücke.
Gerät montieren
4. Öffnen Sie die Wasserzuleitung und drehen Sie das Absperrventil (a) im Kaltwasser-
anschlussstück langsam auf (Position »geöffnet«). Prüfen Sie alle Verbindungen auf
Dichtigkeit.
5. Öffnen und schließen Sie danach mehrfach die zugehörige Warmwasserarmatur bis
keine Luft mehr aus der Leitung austritt und der Durchlauferhitzer luftfrei ist.

CLAGE
DE
11
5. Aufputzmontage
Hinweis: Ziehen Sie die Überwurfmuttern maßvoll an, um die notwendige Dichtheit zu
erreichen, ohne die Armaturen oder die Rohrleitungen zu beschädigen.
Bei Aufputzmontage sind die beiden ½Zoll-Einschraubnippel und die ½Zoll-Dich-
tungen mit den ½Zoll-Überwurfmuttern des Warmwasser- und Kaltwasseranschluss-
stückes zu verschrauben. Die beiden ½Zoll-Blindkappen der seitlichen Abgänge des
Warm- und Kaltwasseranschlussstückes sind zu demontieren und mit dem offenen
Ende der Einschraubnippel zu verschrauben. Den Durchflussmengenregler »D« in das
Warmwasseranschlussstück einschieben. Die Warm- und Kaltwasseranschlussstücke
sind dann mit den ⅜Zoll-Dichtungen an die ⅜Zoll-Überwurfmutter des Gerätezulauf-
und des Auslaufrohres zu verschrauben.
Bei Aufputzmontage kann es hilfreich sein, das Gerät mittels der mitgelieferten
Distanzhülsen gemäß nebenstehender Zeichnung auf Abstand zu montieren. Die bei-
den Befestigungsbohrungen im unteren Rohranschlussbereich sind ebenfalls mit 6mm
Dübeln und Schrauben fachgerecht zu fixieren.
Die Bördelseite der Rohre sind mit ½Zoll-Überwurfmuttern und ½Zoll-Dichtungen an
die seitlichen ½Zoll-Abgänge des Warm- und Kaltwasseranschlussstückes zu schrau-
ben. Abschließend sind die Ausbrüche für die Rohre in der Haube mit einem stumpfen
Gegenstand zu öffnen.
Bei Aufputzmontage beachten: Sieb in das Kaltwasseranschlussstück einsetzen!
D

DE
DBX Next
12
12
5
3
4
Nur durch den Fachmann!
Zu beachten sind:
• VDE 0100
• Bestimmungen der örtlichen Energie- und Wasserversorgungsunternehmen
• Technische Daten und Angaben auf dem Typenschild
• Gerät an den Schutzleiter anschließen!
6. Elektroanschluss
Schaltplan
1. Elektronik
2. Heizelement
3. Sicherheitsdruckbegrenzer SDB
4. Anschlussklemme
5. Sicherheitstemperaturbegrenzer STB
Lastabwurfrelais
Beim Anschluss weiterer Drehstromgeräte kann ein Lastabwurfrelais für elektronische
Durchlauferhitzer (CLAGE Art.Nr. 82250) an den Außenleiter L2 angeschlossen wer-
den.
Um im niedrigen Leistungsbereich des Durchlauferhitzers (niedrige Temperatur und
geringer Durchfluss) ein mögliches Flackern des Lastabwurfrelais zu vermeiden, kann
die Betriebsart »Lastabwurfrelais« aktiviert werden:
• Gerät vom Netz trennen (z.B. durch Ausschalten der Sicherungen)
• Brücke von der Leistungselektronik abziehen und auf Position »1« umstecken
(siehe Bild).
• Gerät wieder in Betrieb nehmen
Pos. AUS Pos. 1
Bauliche Voraussetzungen
• Das Gerät muss dauerhaft an fest verlegte Elektroanschlussleitungen angeschlos-
sen werden. Das Gerät muss an den Schutzleiter angeschlossen werden.
• Die Elektroleitungen müssen sich in einem einwandfreien Zustand befinden und
dürfen nach der Montage nicht mehr berührbar sein.
• Installationsseitig ist eine allpolige Trennvorrichtung mit einer Kontakt-
öffnungsweite von mindestens 3mm pro Pol vorzusehen (z.B. über Sicherungen).
• Zur Absicherung des Gerätes ist ein Leitungsschutzelement mit Auslösecharakte-
ristik C und einem dem Gerätenennstrom angepassten Auslösestrom zu montieren.

CLAGE
DE
13
Vergewissern Sie sich vor dem Anschließen des Gerätes an das elektrische Netz, dass
die Stromversorgung ausgeschaltet ist!
1. Öffnen Sie die im oberen Gerätebereich vorhandene Sollbruchstelle (S) an der
Prägung durch kräftigen Druck mit einem stumpfen Werkzeug (z.B. Schrauben-
dreher). Bei Aufputz verlegter Elektroanschlussleitung öffnen Sie zusätzlich den
Ausbruch an der rechten Seite des Gehäuseunterteils.
2. Schneiden Sie die Durchführungstülle aus dem Zubehörset entsprechend dem
Zuleitungsquerschnitt auf. Dabei soll die Öffnung in der Tülle etwas kleiner als der
Querschnitt des Kabels sein, um einen optimalen Schutz gegen Wasser zu erzielen.
Passen Sie die Tülle in den Durchbruch ein. Die Schutztülle muss verwendet werden!
3. Manteln Sie das Stromkabel so ab, dass der Mantel durch die Durchführungstülle bis
in das Geräteinnere reicht. Nehmen Sie das vorbereitete Gerät so in die Hand, dass
Sie mit der anderen Hand das Kabel in die Gummitülle führen können.
4. Setzen Sie das Gerät so auf den Wandhalter, dass die Gewindestange des Wand-
halters in das vorgesehene Loch des Gerätes passt und fixieren es mit der
Rändelmutter.
5. Lösen Sie die Befestigungsschraube der Anschlussklemme. Versetzen Sie die
Anschlussklemme auf den oberen Fuß und befestigen sie dort wieder.
6. Isolieren Sie die Einzeladern des Anschlusskabels ab und schließen diese an die
Anschlussklemme gemäß des Schaltplans an. Das Gerät ist an den Schutzleiter
anzuschließen.
7. Setzen Sie die Haube auf das Gerät und drehen Sie die Befestigungsschraube ein.
Danach können Sie die Blende von unten bis zum Anschlag aufschieben.
Hinweis: Um den IP25 Spritzwasserschutz zu gewährleisten, muss die Spritzwasser-
schutztülle unten am Gerät installiert bleiben.
A
6. Elektroanschluss
Hinweis: Bei Bedarf kann die Anschlussklemme in den oberen Gerätebereich verlegt
werden. Bitte folgen Sie hierzu den Anweisungen im nächsten Abschnitt.
Vergewissern Sie sich vor dem Anschließen des Gerätes an das elektrische Netz, dass
die Stromversorgung ausgeschaltet ist!
1. Manteln Sie das Anschlusskabel ungefähr 6cm über dem Wandaustritt ab. Schieben
Sie die Spritzwasserschutztülle mit der kleineren Öffnung voran über das Anschluss-
kabel, so dass die Schutztülle wandbündig abschließt. Diese verhindert, dass
eventuell eindringendes Wasser mit den Elektroleitungen in Kontakt kommt. Das
Anschlusskabel darf nicht beschädigt sein! Die Schutztülle muss verwendet werden!
2. Isolieren Sie die Einzeladern ab und schließen diese an die Anschlussklemme gemäß
des Schaltplans an. Das Gerät ist an den Schutzleiter anzuschließen.
3. Ziehen Sie die Schutztülle so weit über die Anschlusskabel und formen Sie die
Anschlussleitungen derart, dass die Schutztülle ohne mechanische Spannungen in
die Aussparung der Zwischenwand passt. Setzen Sie die Tüllenfixierung (A) ein.
4. Setzen Sie die Haube auf das Gerät und drehen Sie die Befestigungsschraube ein.
Danach können Sie die Blende von unten bis zum Anschlag aufschieben.
Elektroanschluss von unten
Elektroanschluss von oben
S

DE
DBX Next
14
Vor dem elektrischen Anschluss das Wasserleitungsnetz und das Gerät durch mehrfa-
ches, langsames Öffnen und Schließen der Warmwasserarmatur mit Wasser füllen und
so vollständig entlüften.
Entnehmen Sie dazu evtl. vorhandene Strahlregler aus der Armatur um einen
maximalen Durchfluss zu gewährleisten. Spülen Sie die Warmwasser- und die
Kaltwasserleitung mindestens für jeweils eine Minute.
Nach jeder Entleerung (z.B. nach Arbeiten in der Wasserinstallation, wegen Frost-
gefahr oder nach Reparaturen am Gerät) muss das Gerät vor der Wiederinbetrieb-
nahme erneut entlüftet werden.
Lässt sich der Durchlauferhitzer nicht in Betrieb nehmen, prüfen Sie, ob der
Sicherheitstemperaturbegrenzer (STB) oder der Sicherheitsdruckbegrenzer (SDB)
durch den Transport ausgelöst hat. Spannungsfreiheit am Gerät sicherstellen und ggf.
Sicherheitsschalter zurücksetzen.
1. Schalten Sie die Stromzufuhr zum Gerät ein.
2. Öffnen Sie das Warmwasserzapfventil. Überprüfen Sie die Funktion des
Durchlauferhitzers. Die Wasserheizung wird nach ca. 10 – 30Sekunden kontinuierli-
chen Wasserflusses aktiviert.
3. Machen Sie den Benutzer mit dem Gebrauch vertraut und übergeben Sie ihm die
Gebrauchsanleitung.
4. Füllen Sie die Registrierkarte aus und senden diese an den Werkskundendienst
oder registrieren Sie Ihr Gerät online auf unserer Homepage (siehe hierzu auch
Seite2).
7. Erstinbetriebnahme
STB
SDB
Voreingestellte Auslauftemperatur ändern
Die Warmwasserauslauftemperatur ist werkseitig auf 50°C voreingestellt.
Durch drehen mit dem Hilfswerkzeug »S« am Verstellpotentiometer kann diese
Voreinstellung zwischen zwei Anschlägen im Bereich von ca. 30°C bis 60°C verändert
werden.
Die eingestellte Warmwasserauslauftemperatur wird durch Drehung im Uhrzeigersinn
erhöht und durch Drehung gegen den Uhrzeigersinn verringert.
Hinweis: Wenn das Gerät eine Dusche mit Wasser versorgt, darf die Temperatur maxi-
mal 55°C betragen!
S

CLAGE
DE
15
Der Kaltwasseranschluss dieses Durchlauferhitzers ist mit einem Sieb ausgestattet.
Durch Verschmutzung des Siebes kann die Warmwasserleistung vermindert werden, so
dass die Reinigung beziehungsweise der Austausch des Siebes wie folgt vorzunehmen
ist:
1. Schalten Sie den Durchlauferhitzer an den Haussicherungen spannungsfrei und
sichern Sie diese gegen unbeabsichtigtes Wiedereinschalten.
2. Schließen Sie das Absperrventil in der Zulaufleitung.
3. Öffnen Sie das Gerät indem Sie die Blende abnehmen, die sich darunter befindliche
Schraube lösen und die Haube abziehen.
4. Lösen Sie das Einlaufrohr vom Wasseranschlussstück.
Hinweis: Es kann Restwasser austreten.
5. Das Sieb kann nun gereinigt beziehungsweise ersetzt werden.
6. Nach Einbau des sauberen Siebes verschrauben Sie das Einlaufrohr wieder am
Wasseranschlussstück.
7. Öffnen Sie langsam das Absperrventil in der Einlaufleitung. Achten Sie auf
Undichtigkeiten.
8. Entlüften Sie das Gerät, indem Sie die zugehörige Warmwasserarmatur mehrfach
langsam öffnen und schließen, bis keine Luft mehr aus der Leitung austritt.
9. Setzen Sie die Gerätehaube auf. Danach schalten Sie die Spannung an den
Haussicherungen wieder ein.
Der Kaltwasseranschluss dieses Durchlauferhitzers ist mit einem integrierten
Absperrventil und Sieb ausgestattet. Durch Verschmutzung des Siebes kann die
Warmwasserleistung vermindert werden, so dass die Reinigung beziehungsweise der
Austausch des Siebes wie folgt vorzunehmen ist:
1. Schalten Sie den Durchlauferhitzer an den Haussicherungen spannungsfrei und
sichern Sie diese gegen unbeabsichtigtes Wiedereinschalten.
2. Öffnen Sie das Gerät indem Sie die Blende abnehmen, die sich darunter befindliche
Schraube lösen und die Haube abziehen.
3. Drehen Sie das Absperrventil im Kaltwasseranschlussstück (a) auf Position
»geschlossen«.
4. Drehen Sie die Verschlussschraube (b) aus dem Kaltwasseranschlussstück und neh-
men Sie das Sieb (c) heraus.
Hinweis: Es kann Restwasser austreten.
5. Das Sieb kann nun gereinigt beziehungsweise ersetzt werden.
6. Nach Einbau des sauberen Siebes drehen Sie die Verschlussschraube fest.
7. Drehen Sie das Absperrventil im Kaltwasseranschlussstück langsam wieder auf
(Position »geöffnet«). Achten Sie auf Undichtigkeiten.
8. Entlüften Sie das Gerät, indem Sie die zugehörige Warmwasserarmatur mehrfach
langsam öffnen und schließen, bis keine Luft mehr aus der Leitung austritt.
9. Setzen Sie die Haube auf. Danach schalten Sie die Spannung an den
Haussicherungen wieder ein.
8. Wartungsarbeiten
Wartungsarbeiten dürfen nur von einem anerkannten Fachhandwerksbetrieb durch-
geführt werden.
Reinigung und Wechsel des Filtersiebes im Anschlussstück bei
Unterputzanschluss
(a)
geschlossen
geöffnet
(c)(b)
Sieb
Reinigung und Wechsel des Filtersiebes bei Aufputzanschluss

EN
DBX Next
16
Contents
Operation instruction
. Description of the appliance ...........................
. Environment and recycling ............................
. How to use ..........................................
Temperature setting ..................................
Power limit ..........................................
Device information ...................................
Venting after maintenance work........................
Cleaning and maintenance.............................
. Trouble-shooting and service...........................
. Product data sheet in accordance with EU regulation -
/ / ...............................
Installation instruction
. Overview............................................
. Technical specifications ...............................
. Dimensions ..........................................
. Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Installation site .......................................
Mounting accessories .................................
Installing the wall bracket..............................
Installing connection pieces............................
Installing the appliance ................................
. Direct connection ....................................
. Electrical connection .................................
Wiring diagram .......................................
Structural prerequisites ...............................
Load shedding relay...................................
Electrical connection from below.......................
Electrical connection from above.......................
. Initial operation ......................................
Selection of power rating..............................
. Maintenance work....................................
Cleaning and replacing the filter strainer ................
Cleaning and replacing the filter strainer if direct
connected ...........................................
Registration
Register your device online on our website and benefit from our services under warranty.
Your full details help our customer service process your request as fast as possible.
For online registration, just follow the link below or use the QR code with your smartphone or tablet.
https://partner.clage.com/en/service/device-registration/
The documents supplied with the device must be stored carefully.

CLAGE
EN
17
1. Description of the appliance
The E-basic instant water heater DBX Next is a electronically controlled pressure-
resistant instantaneous water heater for an efficient water supply to one or more tap
outlets.
As soon as you open the hot water tap, the instantaneous water heater switches on
automatically. When the tap is closed, the appliance automatically switches off.
Its electronic control regulates the power consumption depending on the selected
outlet temperature, the respective inlet temperature and the flow rate, thus reaching
the set temperature exactly to the degree and keeping it constant in case of water
pressure fluctuations.
The factory set outlet temperature is 50°C. This factory setting can be adjusted in the
appliance to be in a range of approx 30°C and 60 °C by a specialist only.
Note: The hot water temperature may not exceed 55°C if the instant water heater is
connected to a shower.
In case of a low feed temperature and a high flow rate at the same time, it could hap-
pen that the preset outlet temperature is not reached which is due to the fact that the
appliance exceeded its capacity. The outlet temperature can be raised by reducing the
water flow at the tap.
It is possible to use the instantaneous water heater in combination with an external
load shedding relay for electronically controlled instantaneous water heaters (refer to
installing instructions).
Your product was manufactured from high-quality, reusable materials and components. Please respect in case of discarding that
electrical devices should be disposed of separately from household waste at the end of their service life. Therefore, please take this
device to a municipal collection point that return used electronic devices to the recycling system. Disposing it correctly will support
environmental protection and will prevent any potential negative effects on human beings and the environment that could arise
from inappropriate handling of these devices at the end of their service life. Please contact your local authority for further details of
your nearest designated collection point or recycling site.
Business customers: If you wish to discard equipment, please contact your dealer or supplier for further information.
2. Environment and recycling
Operation instruction
Note: Carefully read the enclosed safety instructions through in full before the appliance
is installed, put into service and used and follow them in the further steps and during use!

EN
DBX Next
18
3. How to use
• Plastic surfaces and fittings should only be wiped with a damp cloth. Do not use
abrasive or chlorine-based cleaning agents or solvents.
• For a good water supply, the outlet fittings (e.g. jet regulators and shower heads)
should be unscrewed and cleaned at regular intervals. Every three years, the electri-
cal and plumbing components should be inspected by an authorised professional in
order to ensure proper functioning and operational safety at all times.
Cleaning and maintenance
This instantaneous water heater features an automatic air bubble protection to prevent
it from inadvertently running dry. Nevertheless, the appliance must be vented before
using it for the first time. Each time the appliance is emptied (e.g. after work on the
plumbing system, if there is a risk of frost or following repair work), the appliance must
be re-vented before it is used again.
1. Disconnect the instantaneous water heater from the mains (e.g. via deactivating the
fuses).
2. Unscrew the jet regulator on the outlet fitting and open the cold water tap valve to
rinse out the water pipe and avoid contaminating the appliance or the jet regulator.
3. Open and close the hot water tap until no more air emerges from the pipe and all
air has been eliminated from the water heater.
4. Only then should you re-connect the power supply again (e.g. via activating the
fuses) to the instantaneous water heater and screw the jet regulator back in.
5. The appliance activates the heater after approx. 10seconds of continuous water
flow.
Venting after maintenance work
This instantaneous water heater was manufactured conscientiously and checked sev-
eral times before delivery. Should malfunctions nevertheless occur, it is usually only
due to a bagatelle. First attempt to switch the house fuses off and on again in order to
reset the electronics. Next, try to remedy the problem with reference to the following
table. In doing so, you will avoid unnecessary expense of customer service assistance.
Repairs must only be carried out by
authorised professionals.
If a fault in your appliance cannot be
rectified with the aid of this table, please
contact the service organisation of
your importer or the Central Customer
Service Department. Please have the
details of the typeplate at hand.
4. Trouble-shooting and service
CLAGE GmbH
After-Sales Service
Pirolweg 1– 5
21337 Lüneburg
Germany
Phone: [phone]
Fax: [phone]
Email: [email protected]
DBX Next
Problem Cause Solution
Water stays cold
Master fuse tripped Renew or activate fuse
Safety pressure cut-out
tripped Contact customer service
Safety thermal cut-out
tripped Contact customer service
Flow rate of hot water too
weak
Outlet fitting dirty or calci-
fied
Clean shower head, jet regulator
or sieves
Fine filter dirty or calcified Let clean fine filter by customer
service
Selected temperature is not
reached
Cold water has been added
via the tap
Tap hot water only; set tempera-
ture, check outlet temperature
Water perceived to be too
cold
Set temperature too low Increase set temperature by
a specialist
Water perceived to be too
hot
Set temperature too
high
Decrease set temperature by
a specialist

CLAGE
EN
19
5. Product data sheet in accordance with EU regulation - 812/2013 814/2013
a b c d e f h i
b.1 b.2 ηWH AEC °C LWA
%kWh dB(A)
CLAGE DBX18 Next 5E-180Q-3A S A 38 485 60 15
CLAGE DBX21 Next 5E-210Q-3A S A 38 483 60 15
CLAGE DBX24 Next 5E-240Q-3A S A 38 486 60 15
Explanations
aBrand name or trademark
b.1 Model
b.2 Type
cSpecified load profile
dEnergy-efficiency class
eEnergy-efficiency
fAnnual power consumption
gAdditional load profile, the appropriate energy-efficiency and the annual power consumption, if applicable
hTemperature setting for the temperature controller
iSound power level, internal
Additional notes
All specific precautions for assembly, installation, maintenance and use are described in the operating and installa-
tion instructions.
All data in this product data sheet are determined by applying the specifications of the relevant European direc-
tives. Differences to other product information listed elsewhere may result in different test conditions.
The power consumption was determined in compliance with standardized measurement method based on EU
guidelines. The real energy consumption is pending on individual requirements.

EN
DBX Next
20
Connecting pipe
PCB cover
PCB
Safety pressure cut-out
SDB
Connecting terminal
Frame
Cold water connection
Fine filter
Water splash protection sleeve
DBX Next hood
Non-return valve
Flow sensor
Thermal sensor
Thermal sensor
Outlet pipe
Bottom part
Wall bracket
Hot water connection
Flow limiter
1. Overview
Safety thermal cut-out
Heating element
Inlet pipe
Installation instruction
GrommetScrew-in nipples ½inch
